Rekommenderad frekvens
Den optiska banan bör kontrolleras varje månad och justeras om nödvändigt.
Tecken på en felinriktad optisk bana:
- Kan inte skära igenom materialen med standardeffekthastigheten och hastigheten i Beam Studio.
- Dåliga gravyrresultat där gravyrmönstren i ett visst område blir ljusare eller djupare än andra områden, eller blir ljusare eller djupare i en viss riktning.
- Snittytan på materialet är inte vertikal efter skärning.
Följ stegen nedan för att kontrollera din optiska bana och justera den om nödvändigt:
Steg 1 - Förberedelse av verktyg

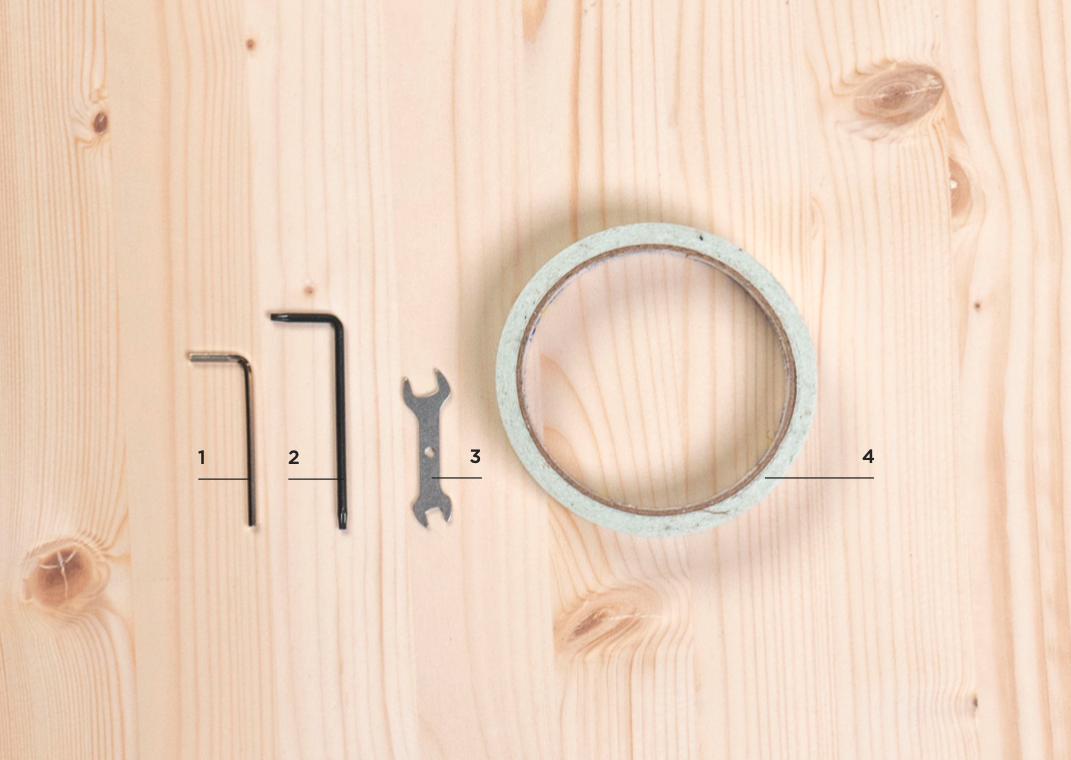

Ingår i tillbehörslådan:
1｜2,5 mm insexnyckel
2｜Torx-skruvmejsel
3｜Dubbelhuvudnyckel
4｜Dubbelhäftande tejp

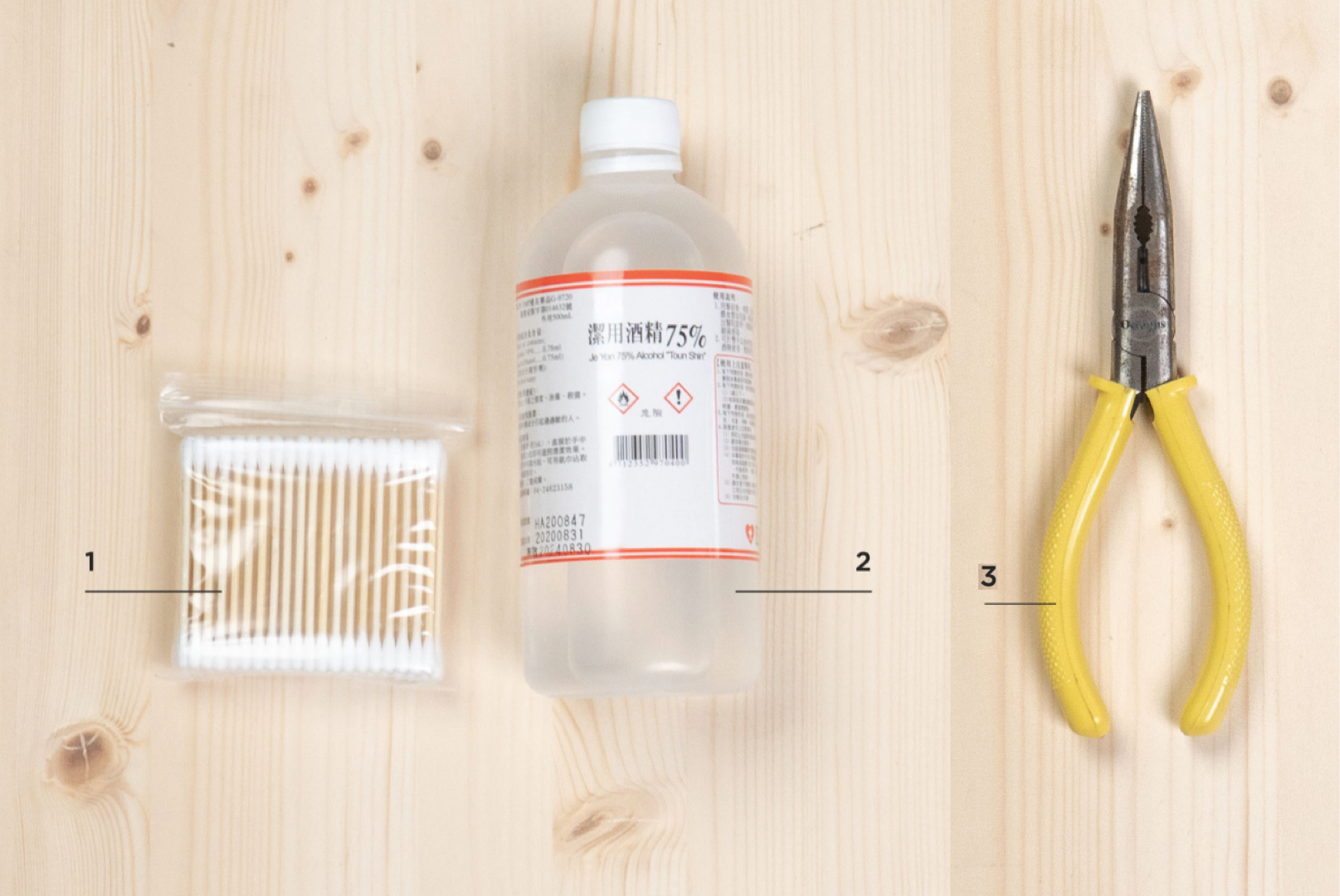

Förbered själv:
1｜Bomullspinnar
2｜Desinfektionsspray/Alkoholspray
3｜Tång
Steg 2 - Lär dig att skapa en puls
A. Starta maskinen.
B. Stäng locket.
C. Gå in i underhållsläge och vänta tills hemprocessen är klar.
D. Hitta pulsknappen.
E. Ett tryck = en puls, två tryck = två pulser, och så vidare.
#Gör alltid pulser när luckan är stängd.
Steg 3 - Öppna bakstycket på HEXA

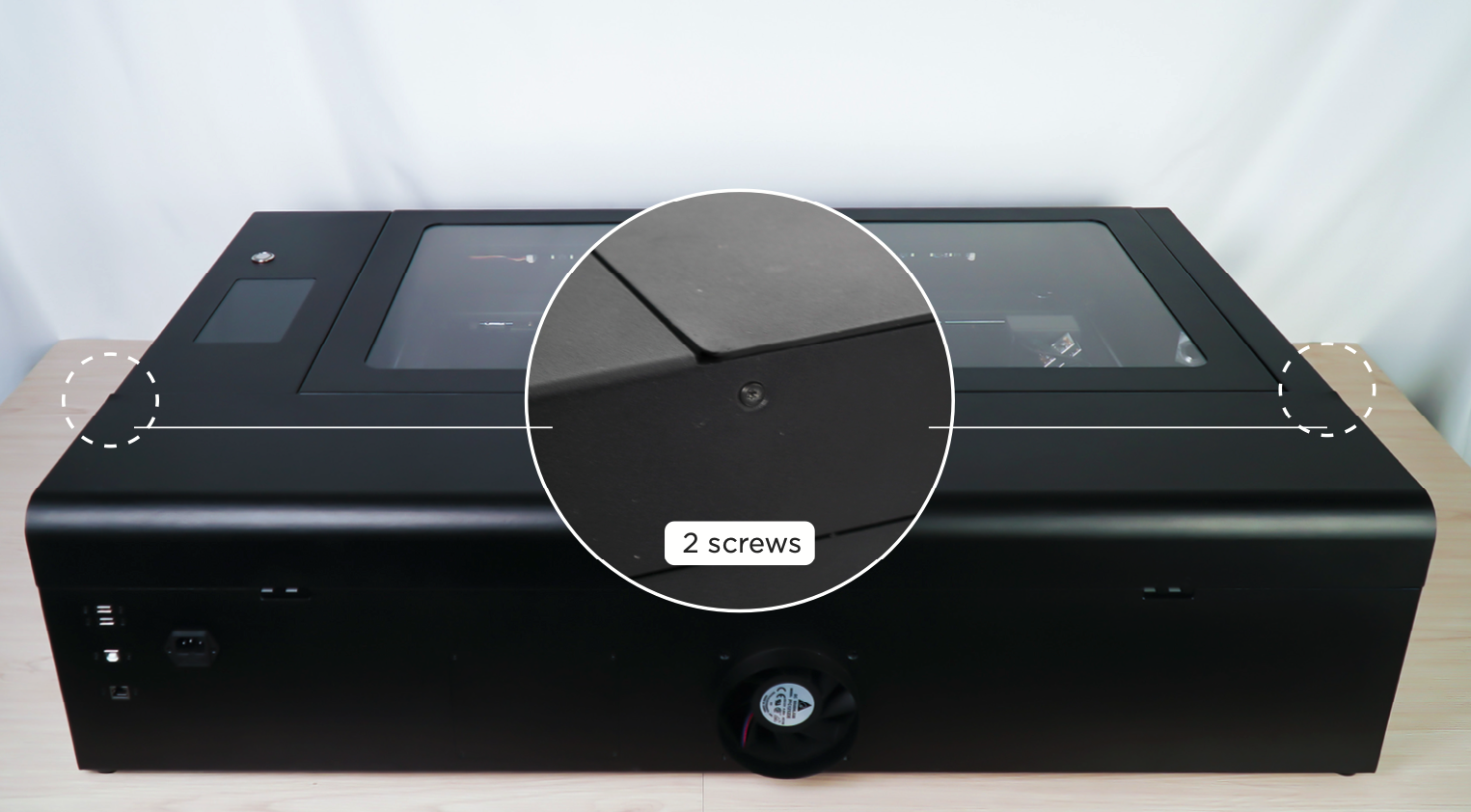

Använd Torx-skruvmejseln för att skruva loss de två skruvarna på maskinens sidor, och baksidan kan öppnas efteråt.
Steg 4 - Lär känna platserna
Bekanta dig med följande platser:
- Första reflektionsspegeln
- Andra reflektionsspegeln
- Tredje reflektionsspegeln
- 7 platser på bädden som laserhuvudet kommer att flyttas till under kontrollen.
Steg 5 - Rengör alla speglar och fokuseringslinser
Följ instruktionerna i länken nedan för att rengöra alla speglar och linser.
4-6 Rengöring av speglar och linser
Steg 6 - Kontrollera laserpunkten på den första spegeln
Detta steg är för att kontrollera om laserröret och maskinen är i gott skick.
Stegöversikt:
Steg 6-1 - Applicera tejp och skapa pulser

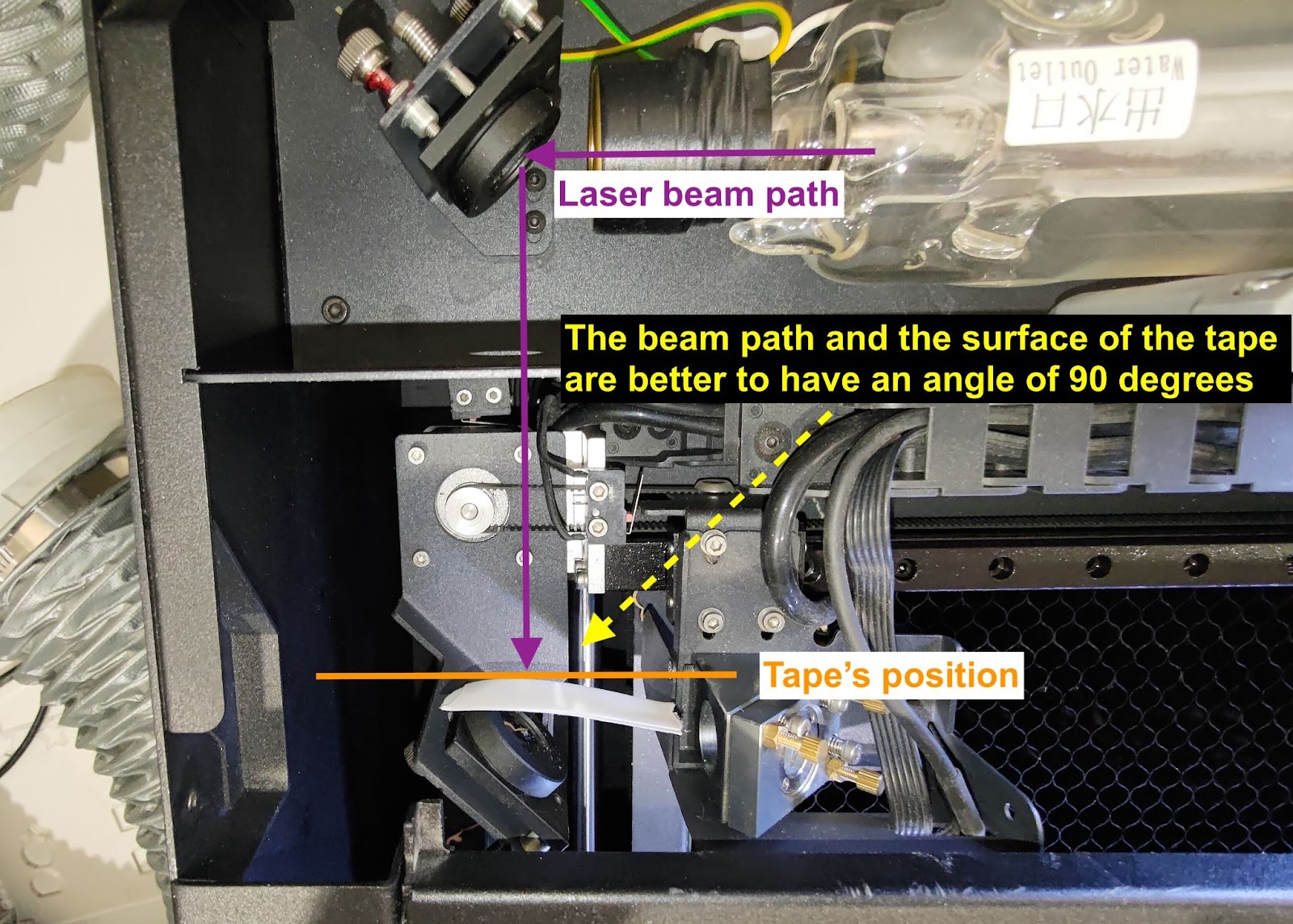

Sätt en dubbelhäftande tejp i två lager på den första spegeln, stäng baksidan, och gör fem pulser.
Steg 6-2 - KontrolleraFormen på punkten på tejpen
Formen är bra att vara så rund som möjligt, och den första biten dubbelhäftande tejp framtill bör brännas.
Bra exempel:
Dåligt exempel:
Steg 6-3 - Samla in tejpen från den första spegeln
Lägg den första spegeltejpen på ett papper. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 6-4 - Felsökning och rapportering
Om din prick inte är rund, inte stark eller liknar de dåliga exemplen ovan, höj effekten till x2.0 och se om det förbättras:
-
Om punkten blir starkare tyder det på att laserröret kan ha försämrats. Du kan fortfarande slutföra OPA-processen med en ökad effektnivå, eller kontakta din lokala återförsäljare och meddela att röret kan ha försämrats.
-
Om pricken inte blir starkare eller fortfarande har en konstig form, kontakta din lokala återförsäljare för ytterligare hjälp.
(Vänligen dela med dig av fotot på ditt pulsresultat på den första spegeln med din återförsäljare.)
Steg 7 - Kontrollera banan från den första till den andra spegeln
Detta steg är för att kontrollera om banan är inriktad från den första spegeln till den andra spegeln.
Stegöversikt:
Steg 7-1 - Skapa den första punkten för det övre vänstra läget

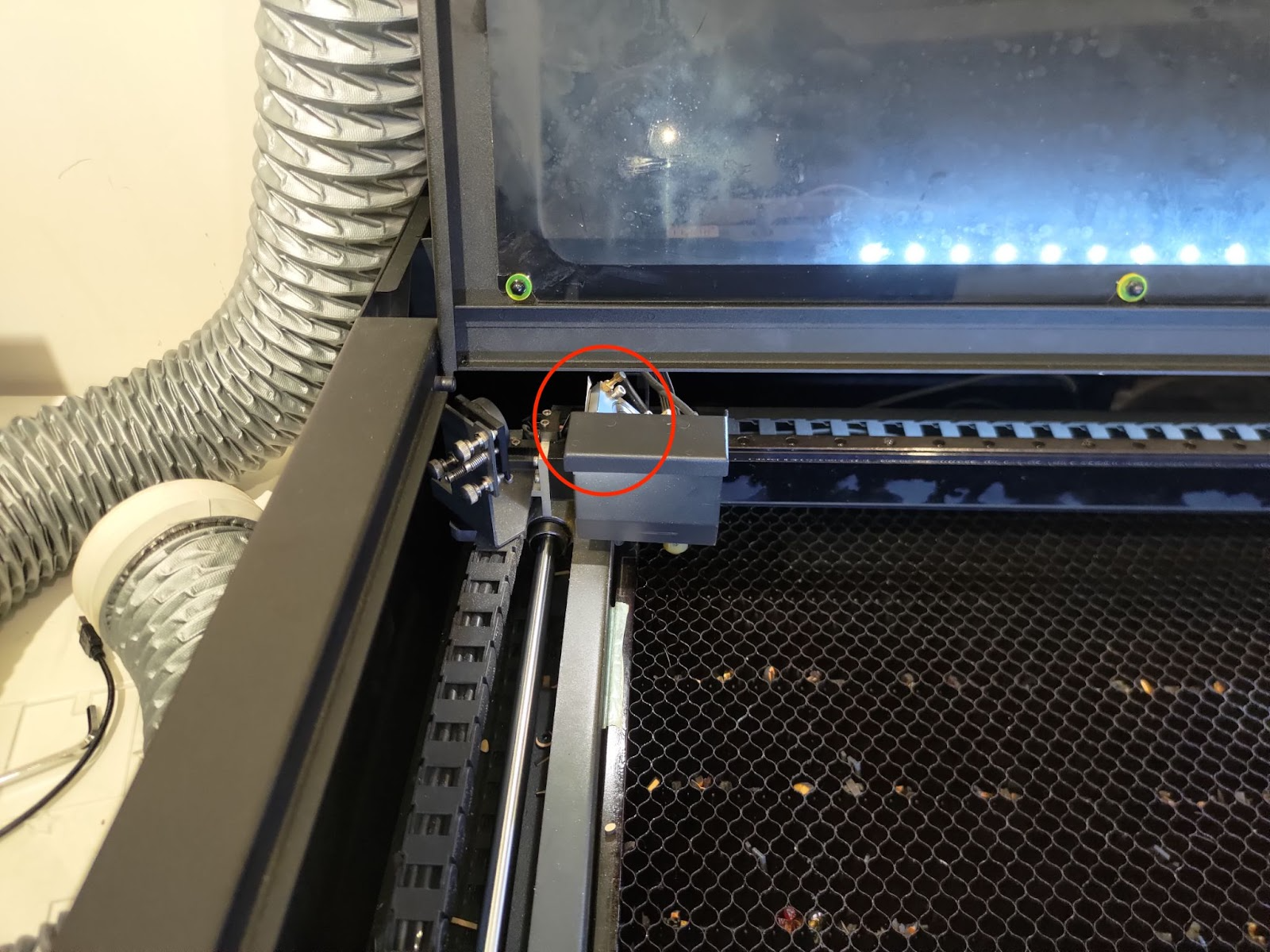

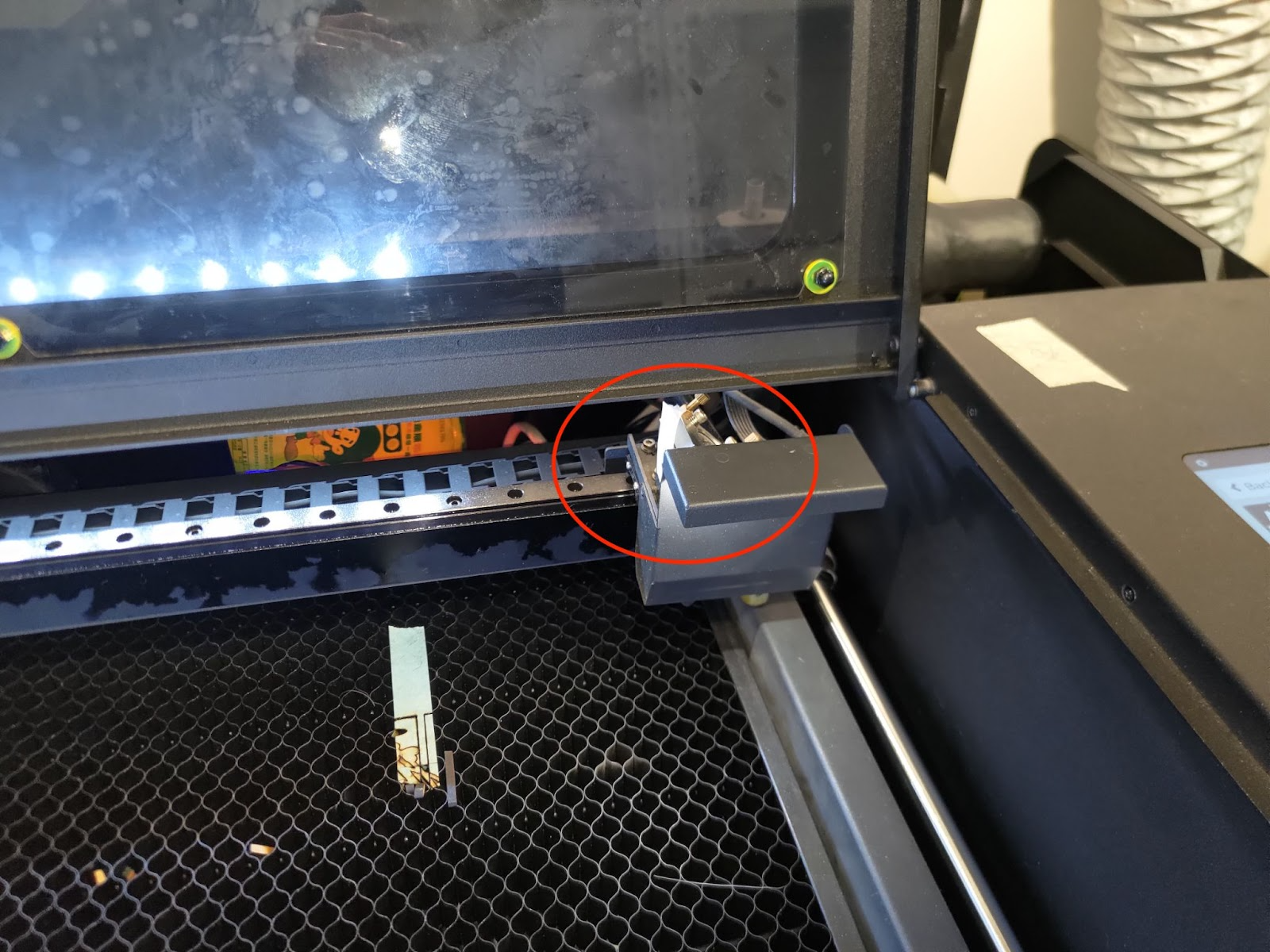

Placera en tejp med två lager på den andra spegeln och flytta huvudet till övre vänstra hörnet.
Gör tre pulser för att skapa den första pricken.
Steg 7-2 - Skapa den andra punkten för det nedre vänstra läget
Behåll samma tejp på den andra spegeln och flytta huvudet till nedre vänstra hörnet.
Gör tre pulser för att skapa den andra punkten.
Om det inte finns någon punkt i det nedre vänstra hörnet, indikerar det att banan är kraftigt felriktad.
Flytta huvudet till mitten-vänster-positionen och försök skapa en punkt i mitten till vänster.
Steg 7-3 - Kontrollera om den första och den andra punkten överlappar
Om dina punkter överlappar perfekt, som i det goda exempelfotot, indikerar det att banan är korrekt inriktad.
Du kan gå vidare till Steg 7-5.
Om de inte överlappar, som i de dåliga exemplen nedan, indikerar det att från den 1:a spegeln till den 2:a spegeln är den optiska banan felriktad och den 1:a spegeln måste justeras.
Bra exempel:
Dåligt exempel:
Steg 7-4 - Justera banan från den första spegeln till den andra spegeln
Detta steg kommer att lära dig hur man riktar in banan från den 1:a spegeln till den 2:a spegeln genom att justera skruvarna på den 1:a spegeln.

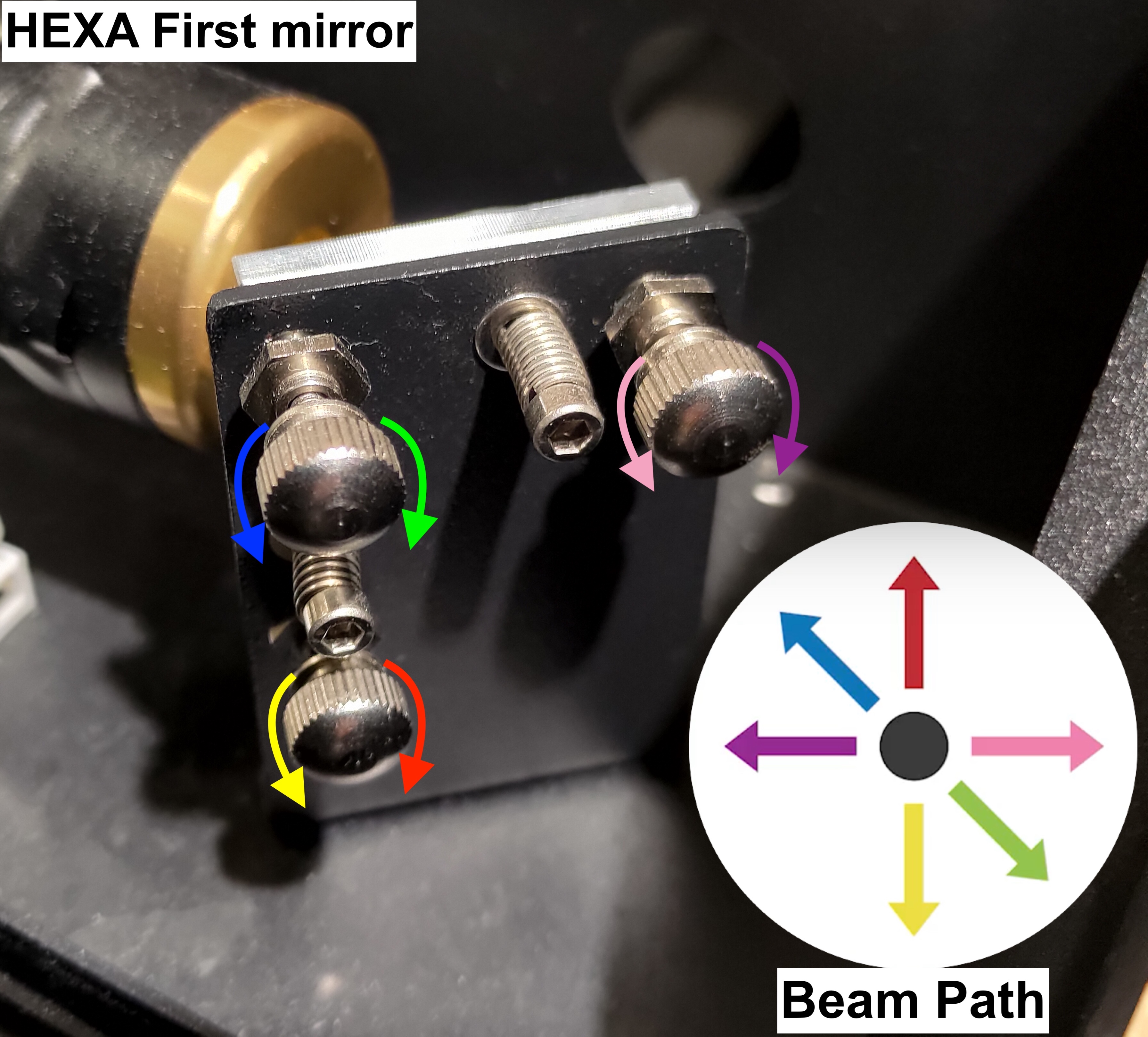

Det finns tre skruvar på den 1:a spegeln, och att vrida dem medurs eller moturs kommer att ändra strålbanan vilket betyder att den andra punktens position kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet rekommenderas det att ta bort den gamla tejpen med de tidigare punkterna och använda en ny tvålagerstejp för att bekräfta om de nya punkterna överlappar.
Steg 7-4-1 - Identifiera skruven som ska justeras
Bestäm positionen för din andra punkt och rikta in skruven och dess rotationsriktning.

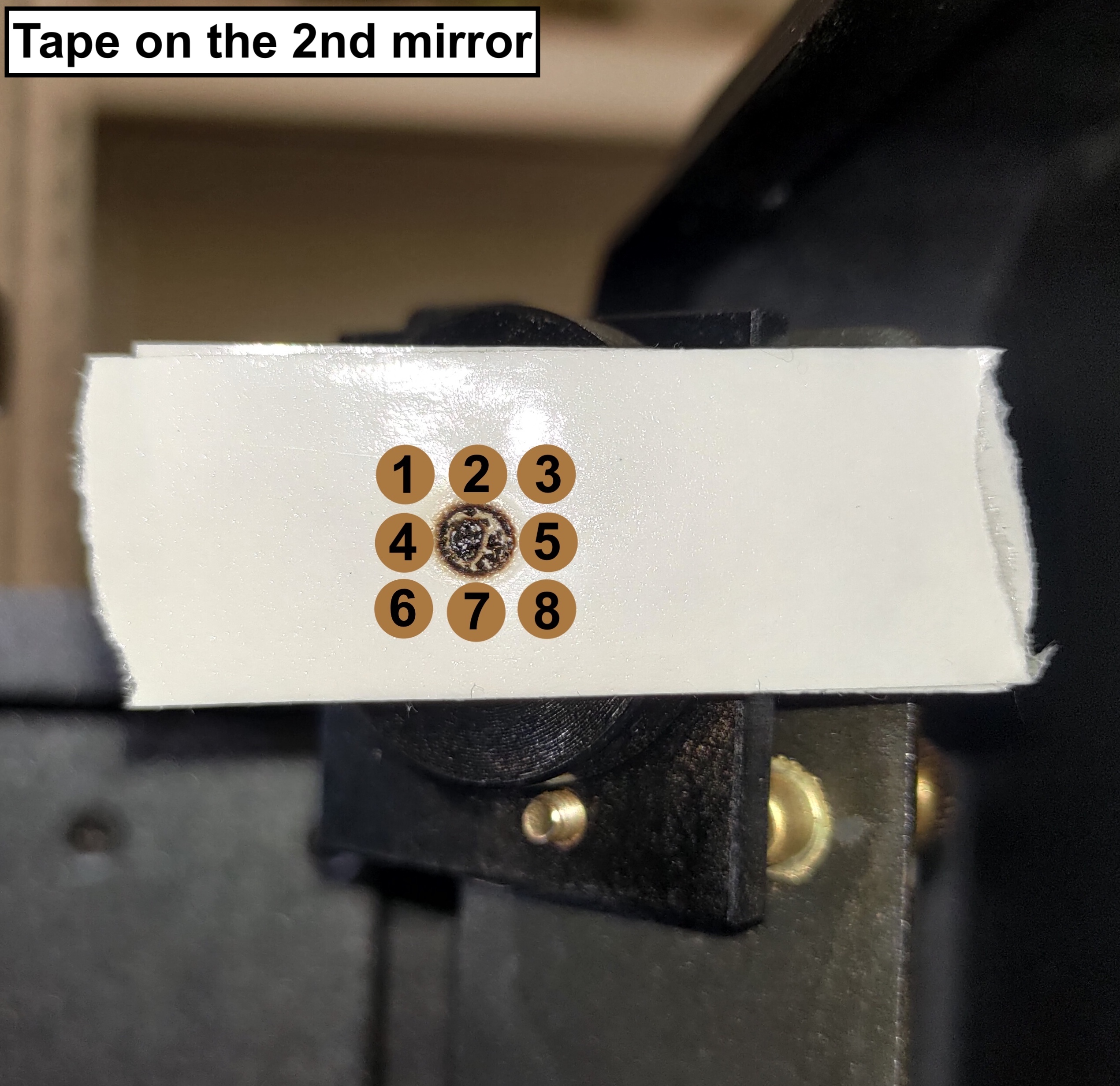

Se fotot nedan och hitta numret som liknar din andra punkts position:

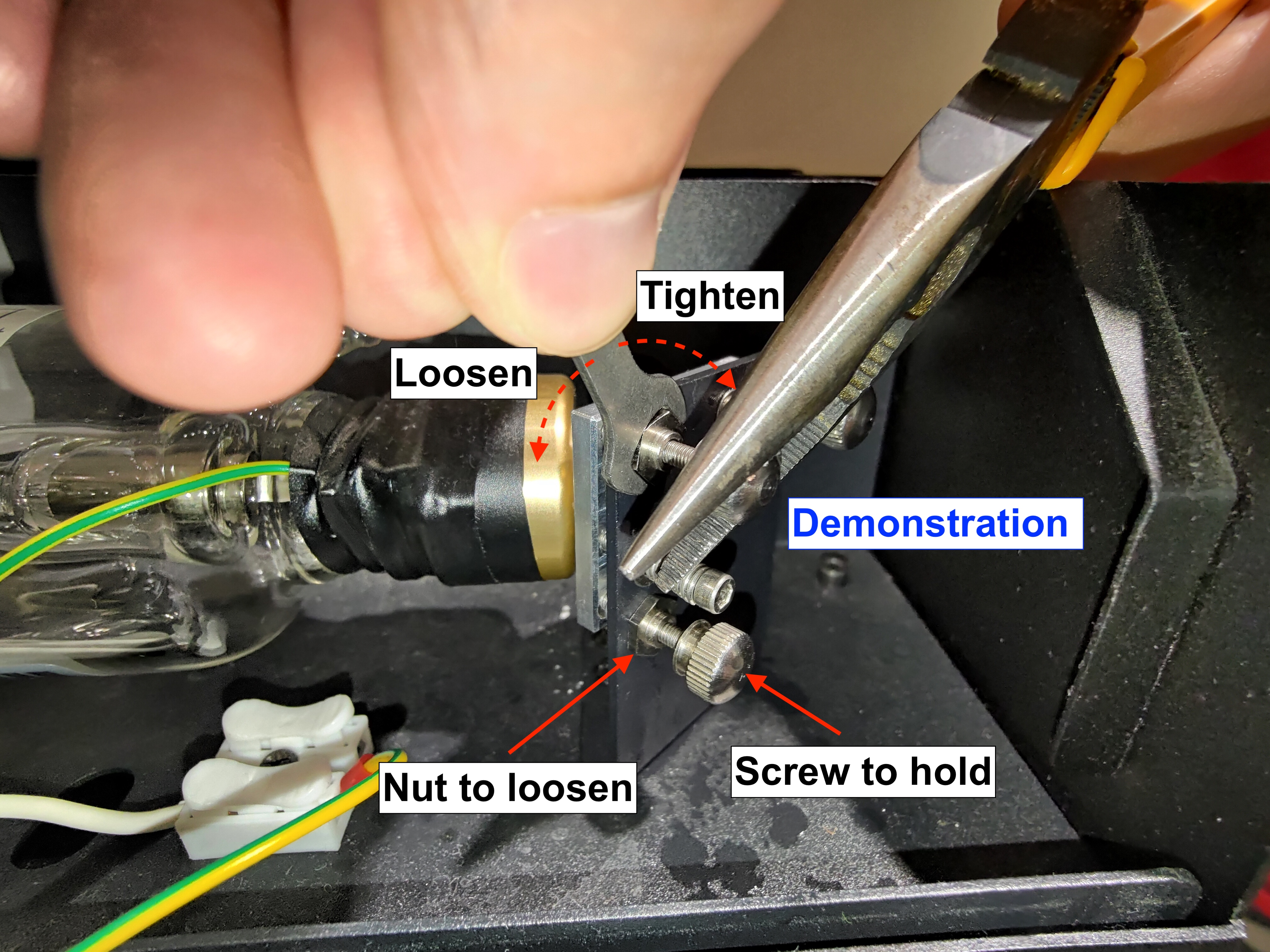

Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:

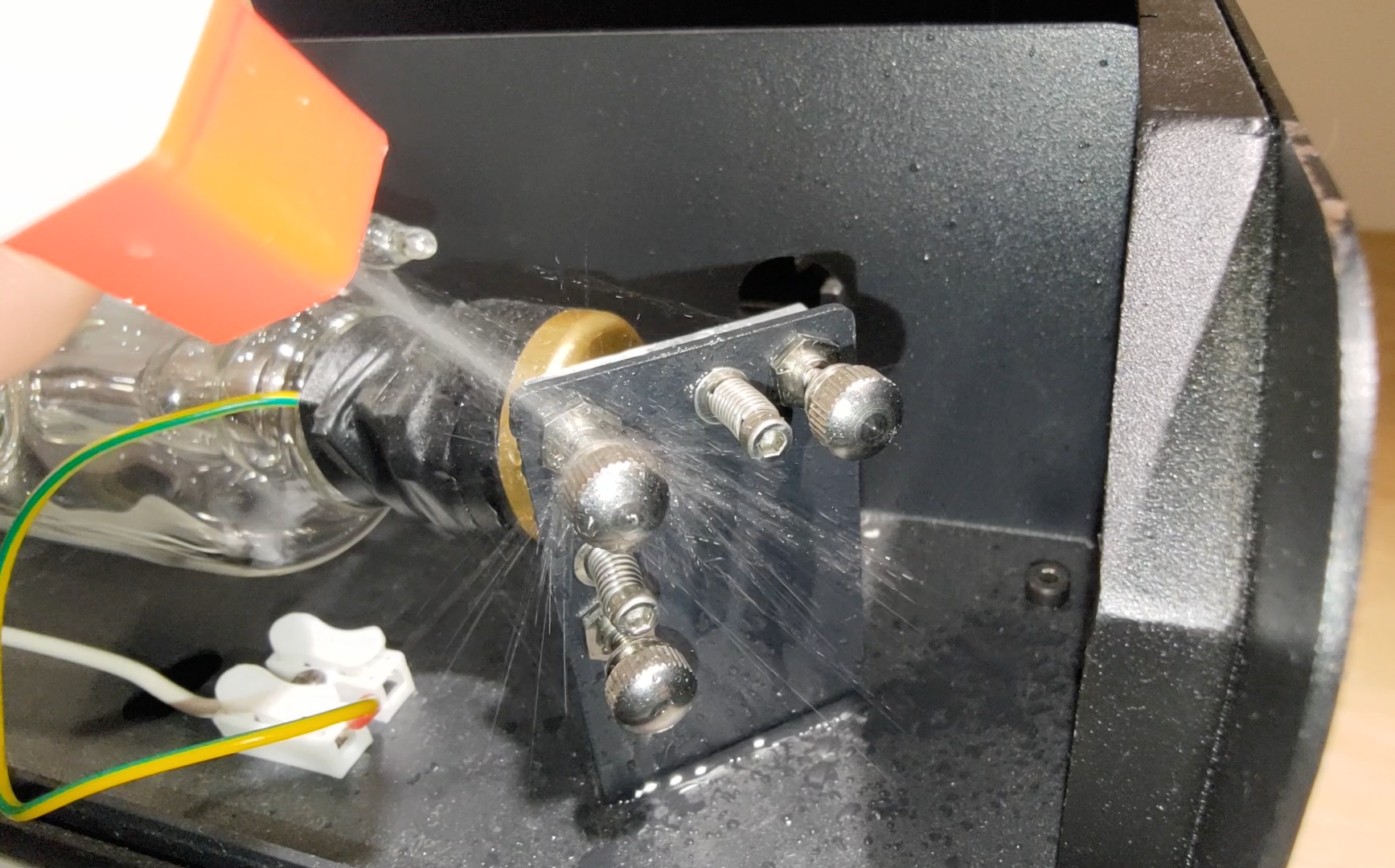

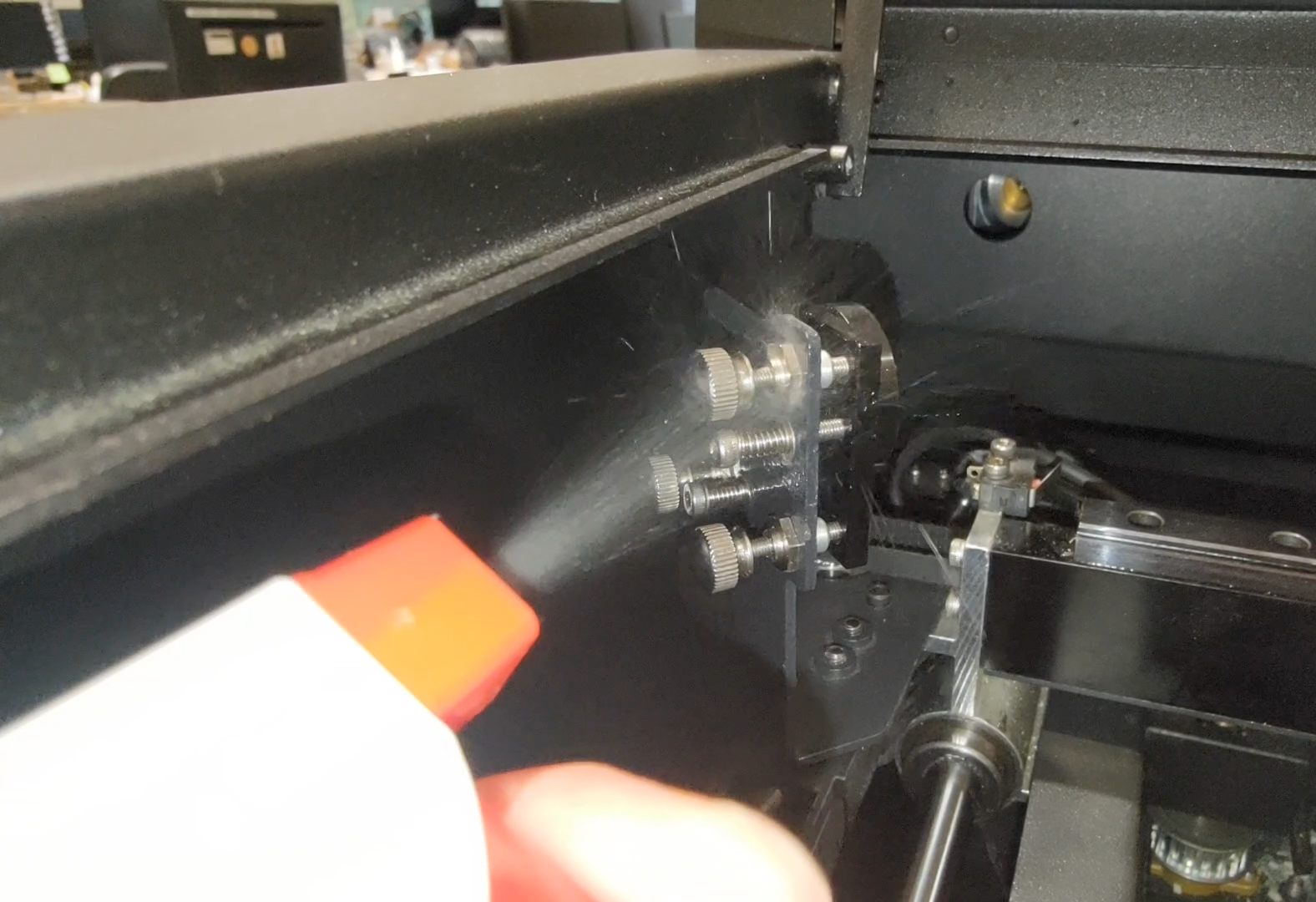

- Spraya först alkohol på muttrarna för att smälta gelen eller limmet och vänta i några sekunder.
- Använd sedan tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.

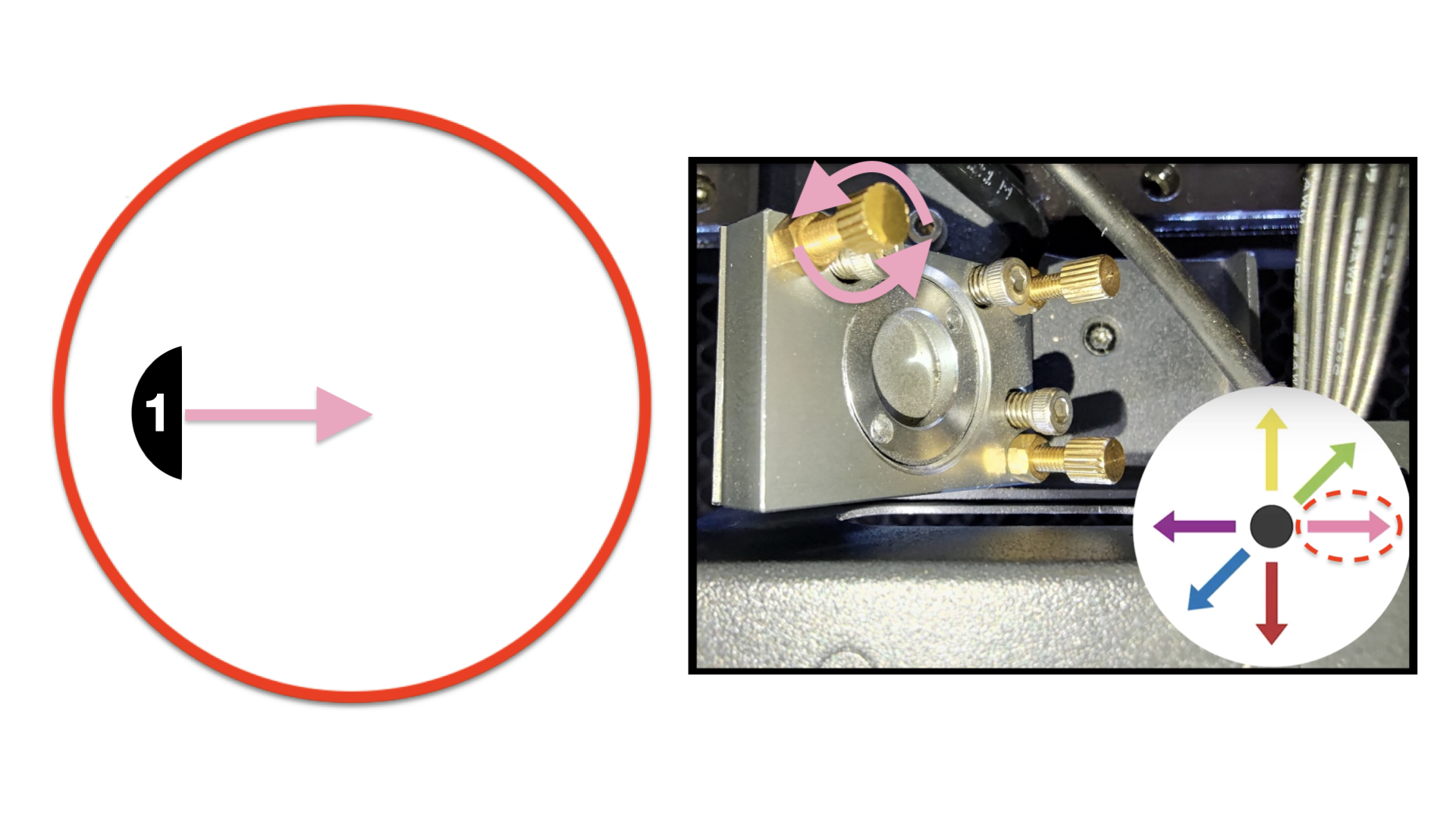

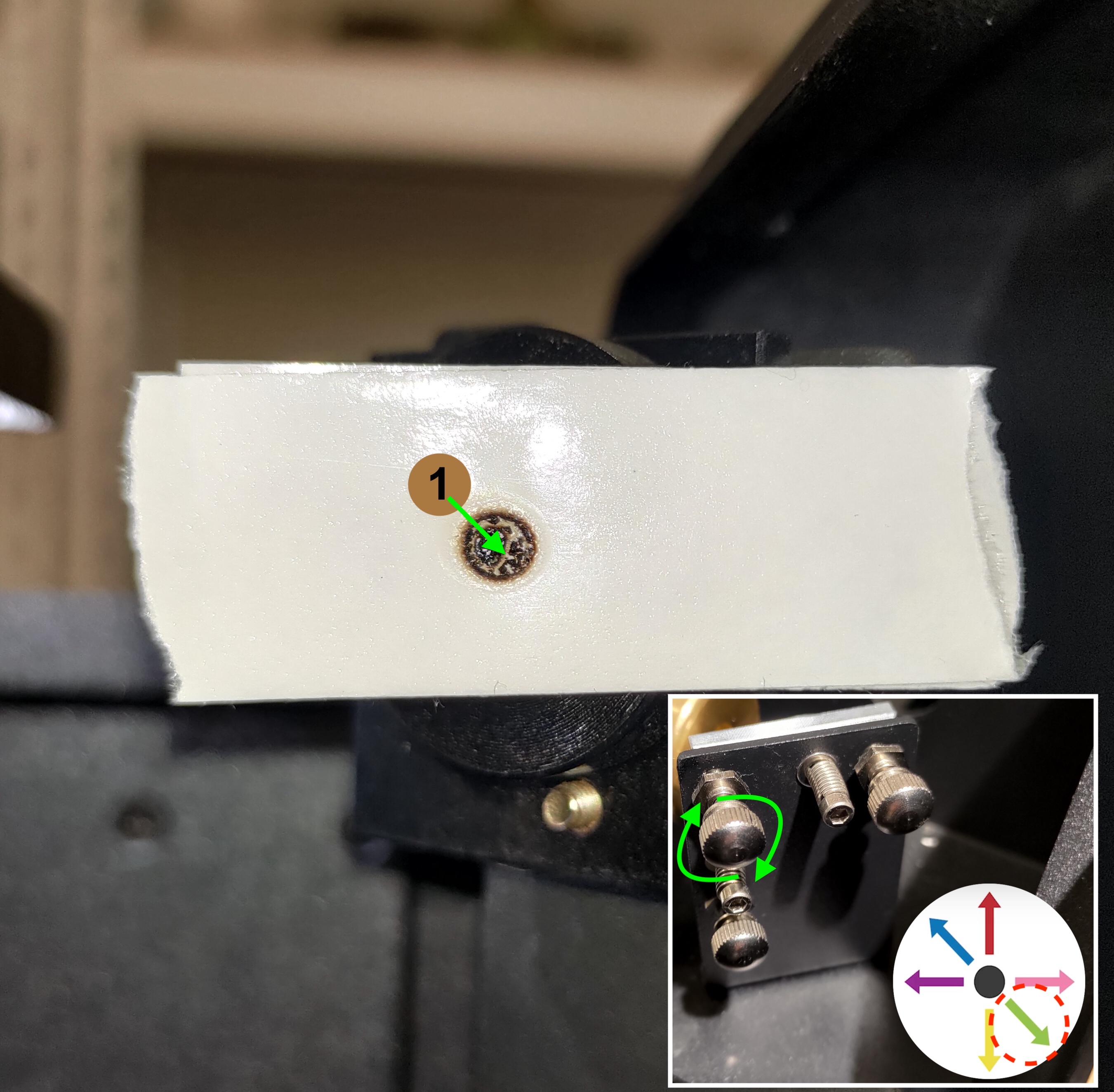

För #1:
Den andra punkten måste gå ner till höger för att överlappa den första punkten
Den övre vänstra skruven måste vridas medurs. Vänligen se fotot nedan.

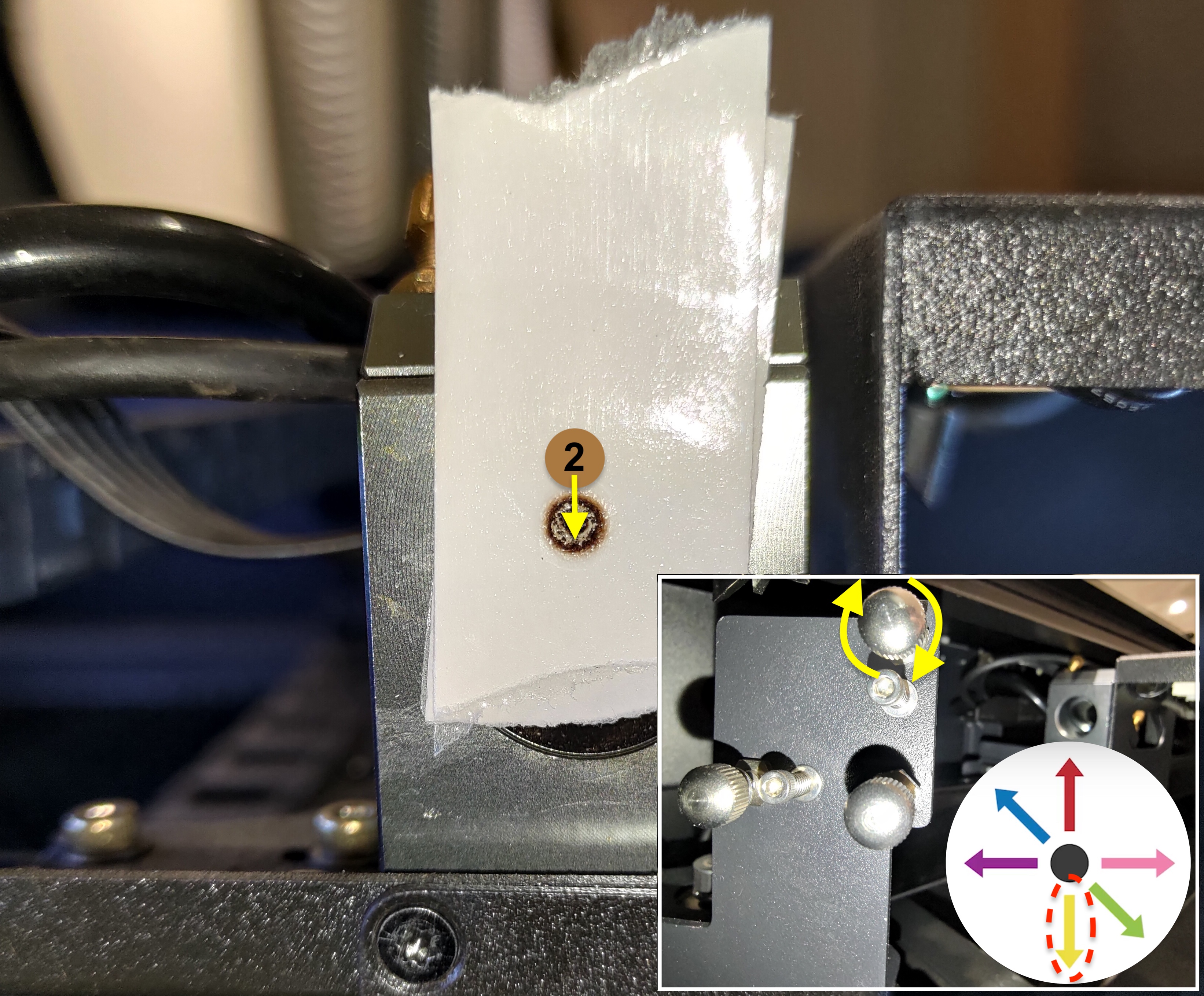

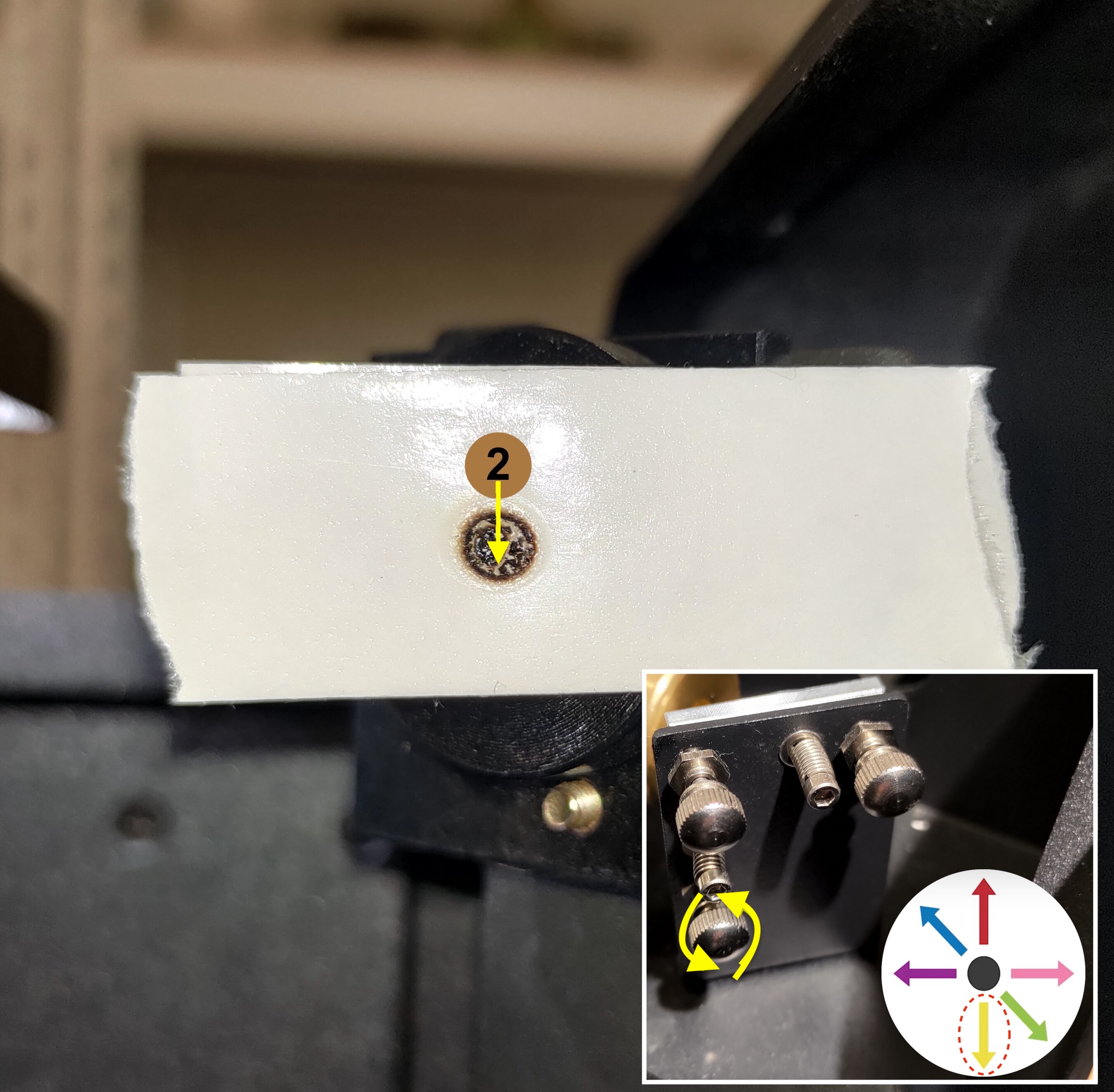

För #2:
Den andra punkten måste gå rakt ner för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas moturs. Vänligen se fotot nedan.

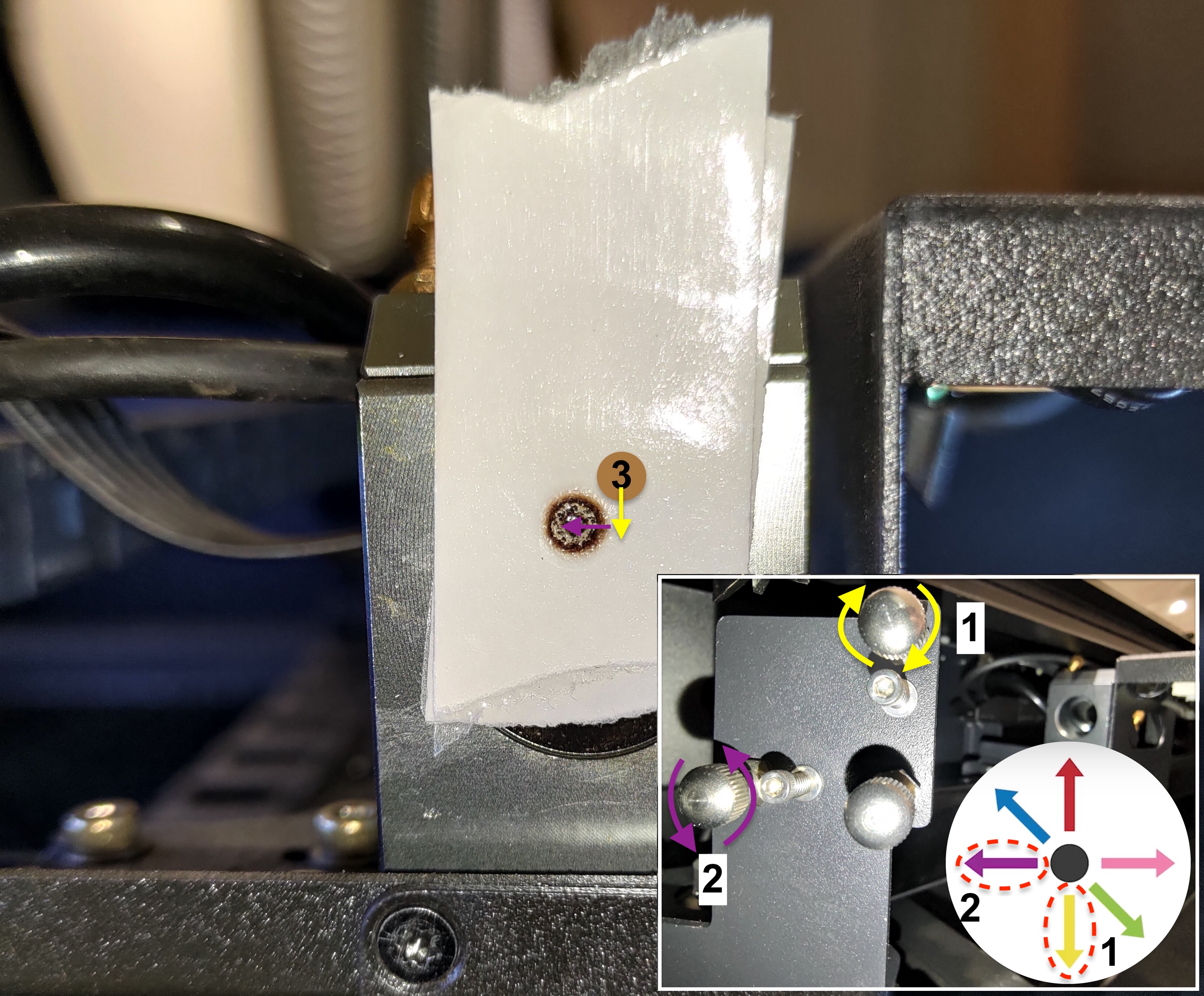

För #3:
Den andra punkten måste först gå ner och sedan gå till vänster för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas moturs för att få punkten att gå ner.
Den övre högra skruven måste vridas medurs för att få punkten att gå till vänster.
Vänligen se fotot nedan.

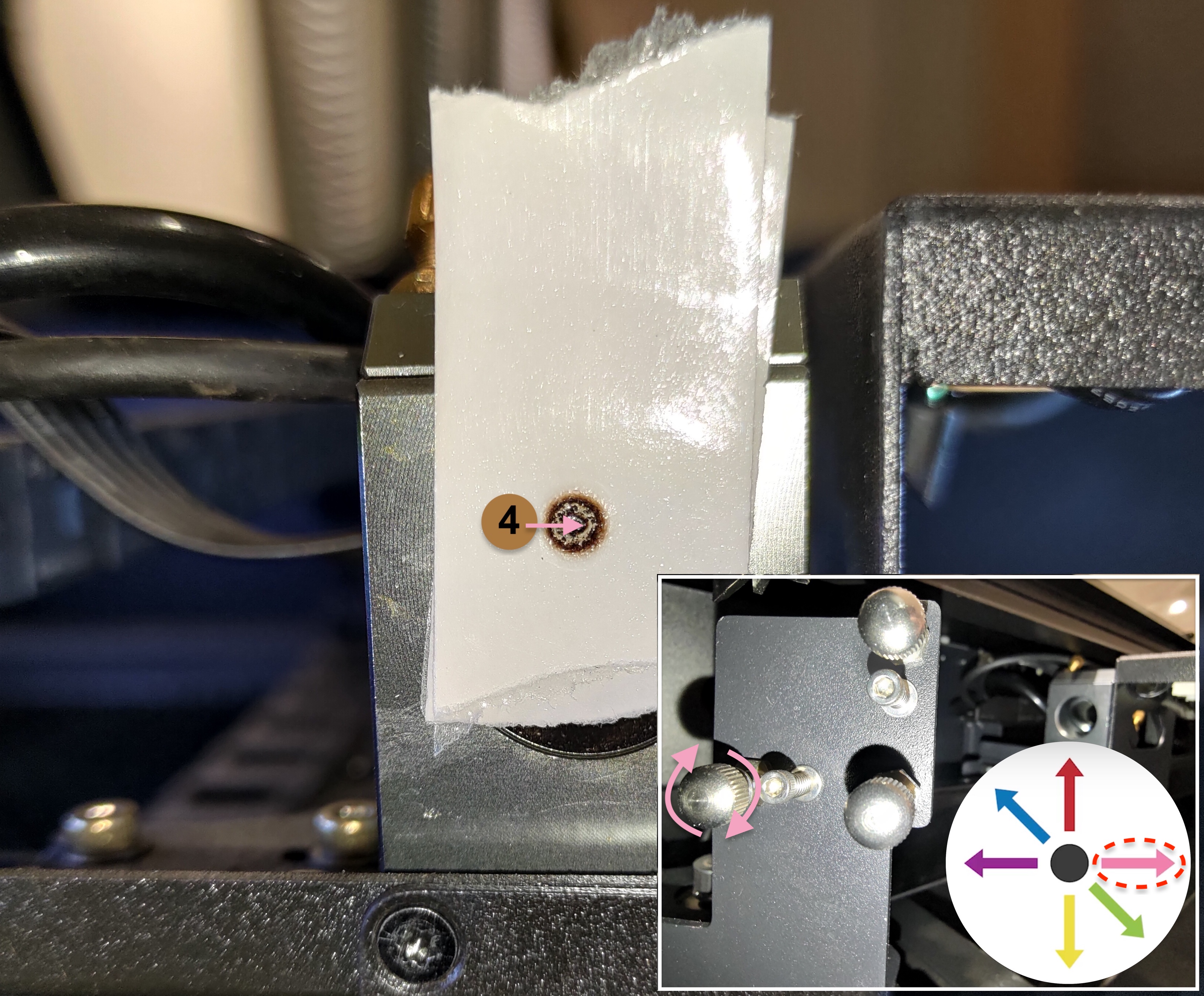

För #4:
Den andra punkten måste gå till höger för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs. Vänligen se fotot nedan.

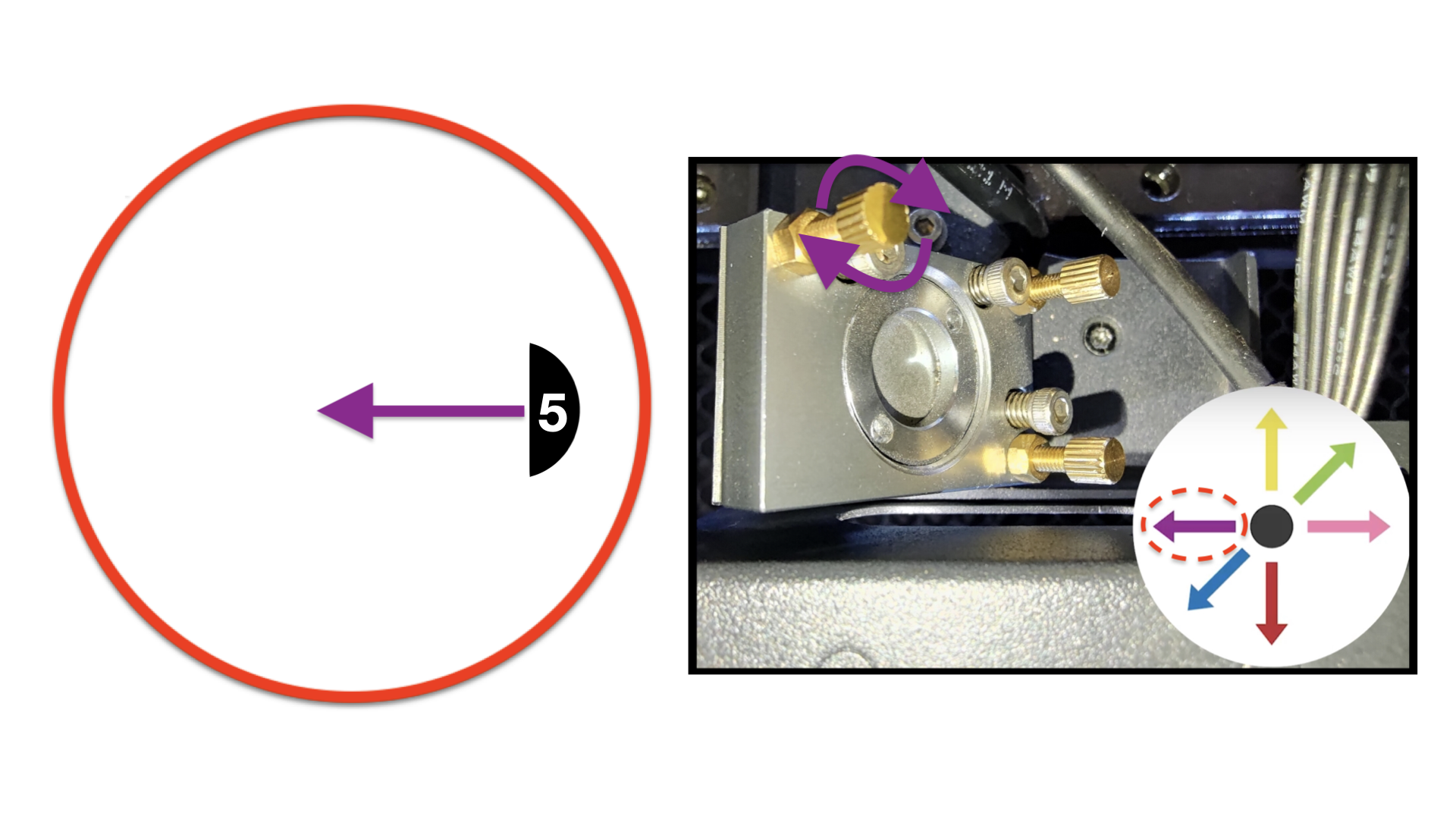

För #5:
Den andra punkten måste gå till vänster för att överlappa den första punkten.
Den övre högra skruven måste vridas medurs. Vänligen se fotot nedan.

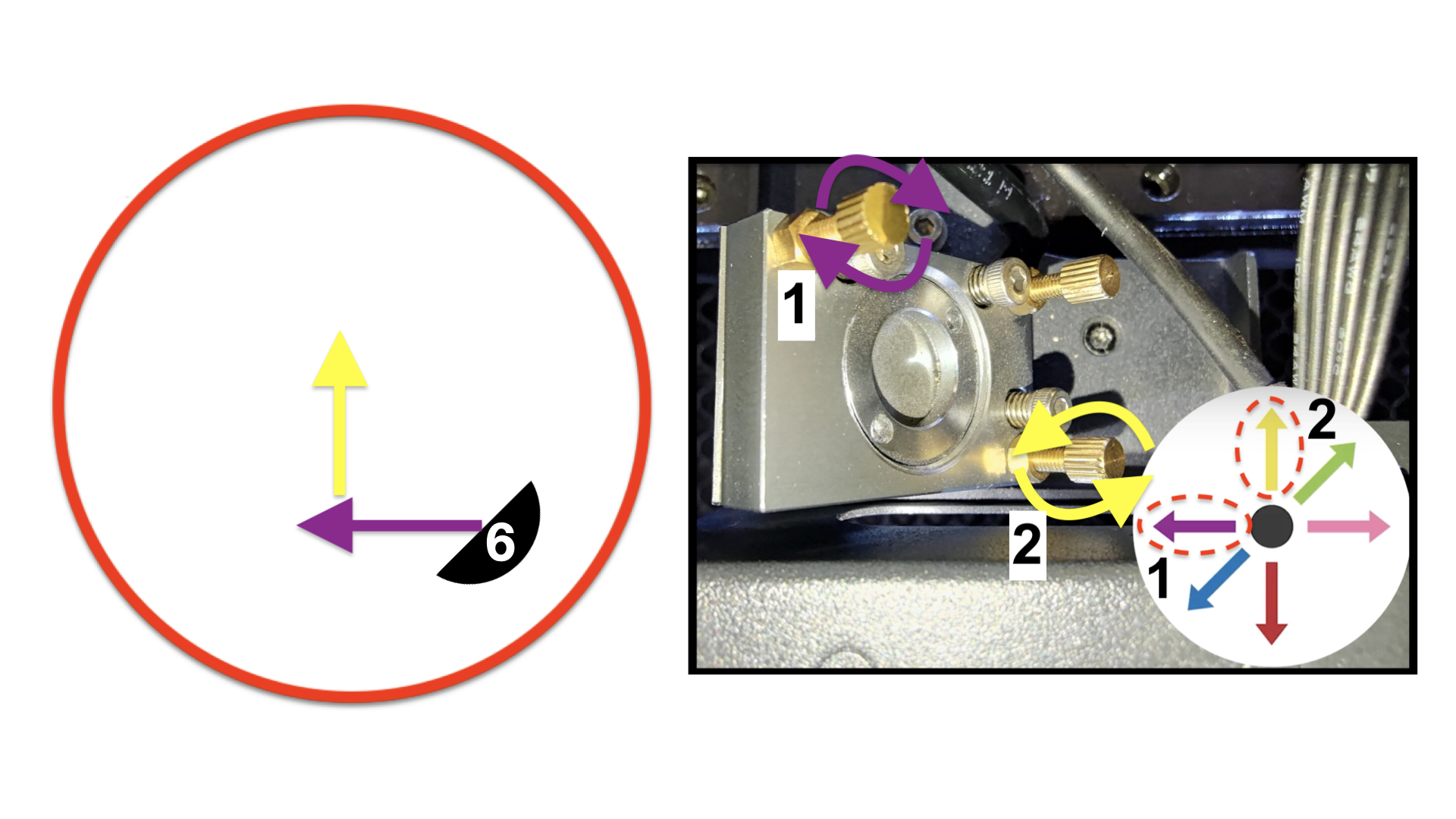

För #6:
Den andra punkten måste först gå till höger och sedan gå upp för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs för att få punkten att gå till höger.
Den nedre vänstra skruven måste vridas medurs för att få punkten att gå upp.
Vänligen se fotot nedan.

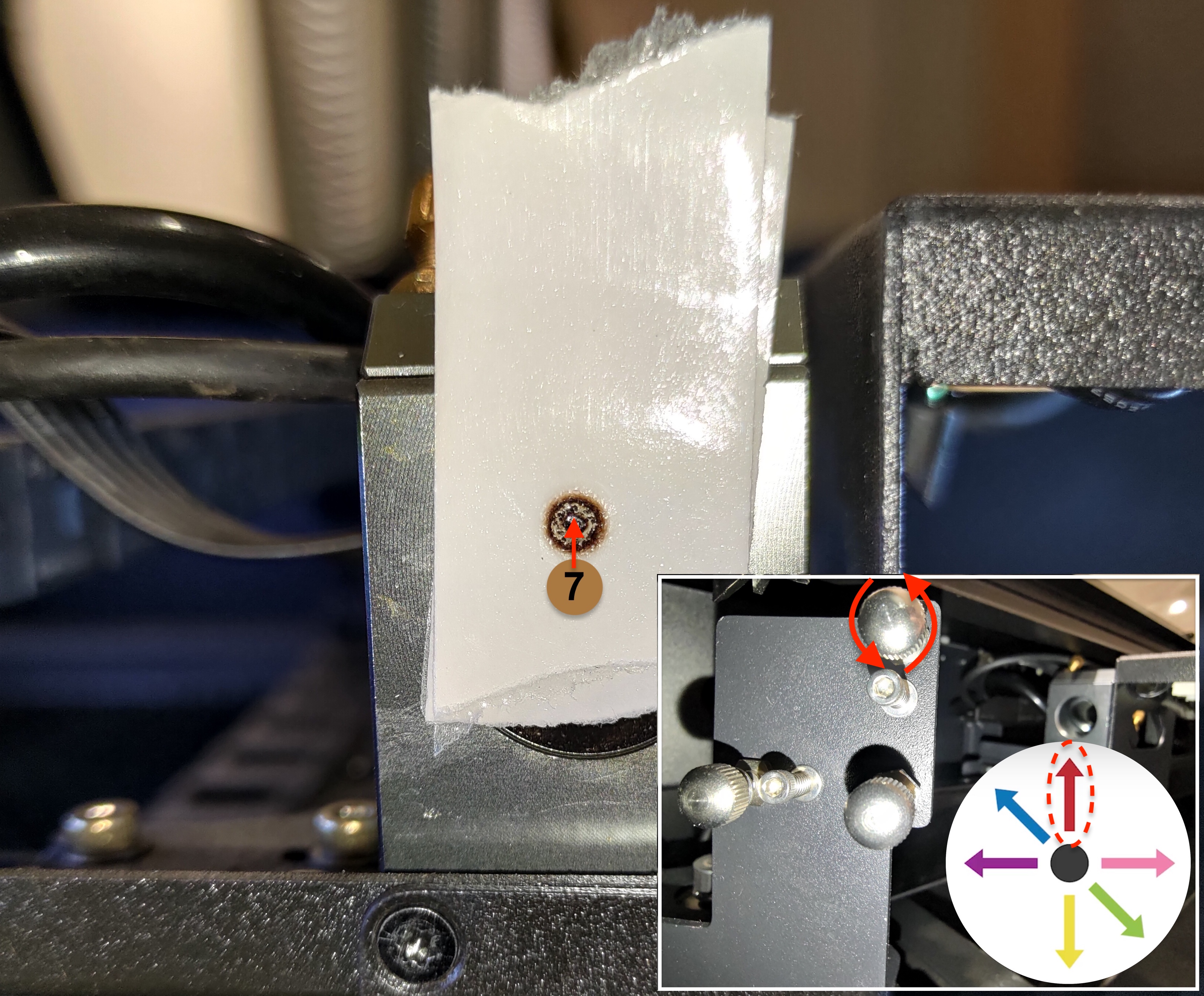

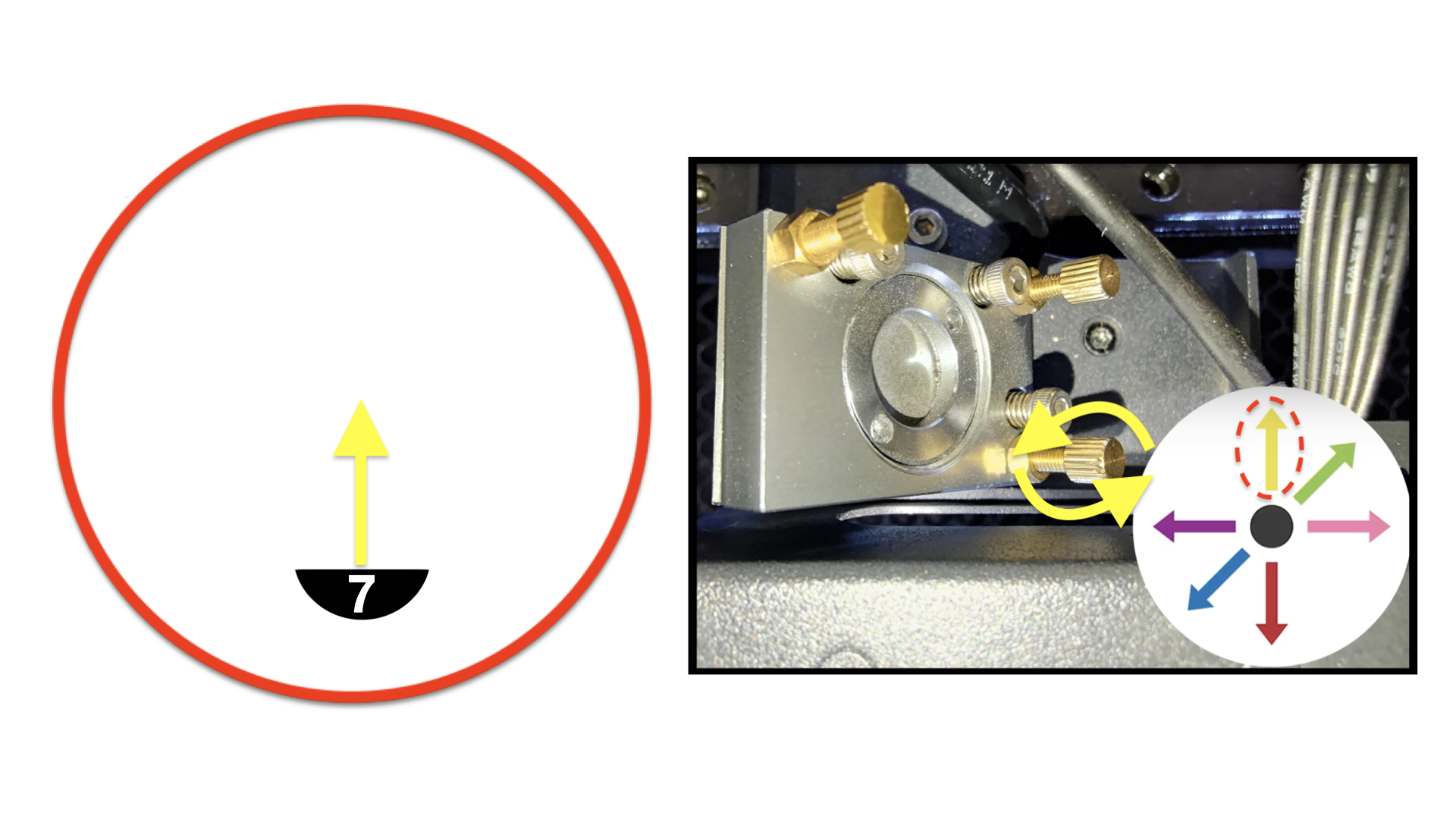

För #7:
Den andra punkten måste gå rakt upp för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas medurs. Vänligen se fotot nedan.

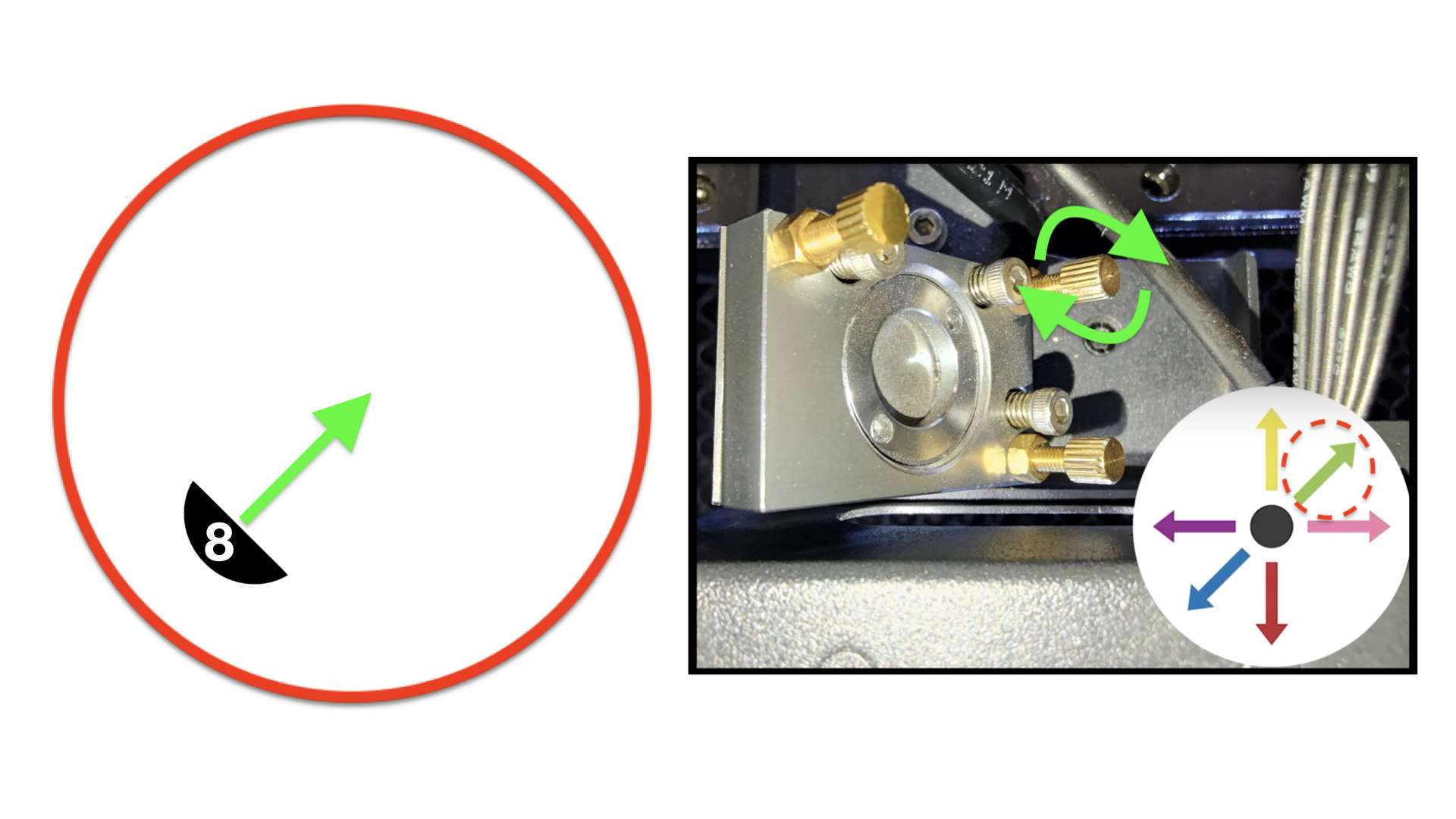

För #8:
Den andra punkten måste gå upp till vänster för att överlappa den första punkten
Den övre vänstra skruven måste vridas moturs. Vänligen se fotot nedan.
Steg 7-4-2 - Dra åt muttern efter justeringen
Dra åt muttern efter att ha justerat skruven genom att vrida den medurs.
Steg 7-5 - Samla in tejpen från den andra spegeln
Sätt den andra spegeln tejp på papperet. Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 8 - Kontrollera banan från den andra till den tredje spegeln
Detta steg är för att kontrollera om banan är inriktad från den andra spegeln till den tredje spegeln.
Stegöversikt:
Steg 8-1 - Skapa den första punkten för det mellersta vänstra läget
Placera en tvålagerstejp på den tredje spegeln och flytta huvudet till mitten-vänster position.
Gör tre pulser för att skapa den första pricken.
Steg 8-2 - Skapa den andra punkten för det mellersta högra läget
Behåll samma tejp på den tredje spegeln och flytta huvudet till mitten-höger position.
Gör tre pulser för att skapa den andra punkten.
Steg 8-3 - Kontrollera om den första och den andra punkten överlappar varandra
Om dina punkter överlappar perfekt, som på det goda exempelfotot nedan, indikerar det att banan är korrekt inriktad. Du kan gå vidare till Steg 8-5.
Om de inte överlappar varandra, indikerar det att den optiska vägen från den 2:a spegeln till den 3:e spegeln är felaktigt inriktad och den 2:a spegeln måste justeras.
Bra exempel:
Dåligt exempel:
Steg 8-4 - Justera strålen från den andra spegeln till den tredje spegeln
Detta steg kommer att lära dig hur man riktar in vägen från den 2:a spegeln till den 3:e spegeln genom att justera skruvarna på den 2:a spegeln.

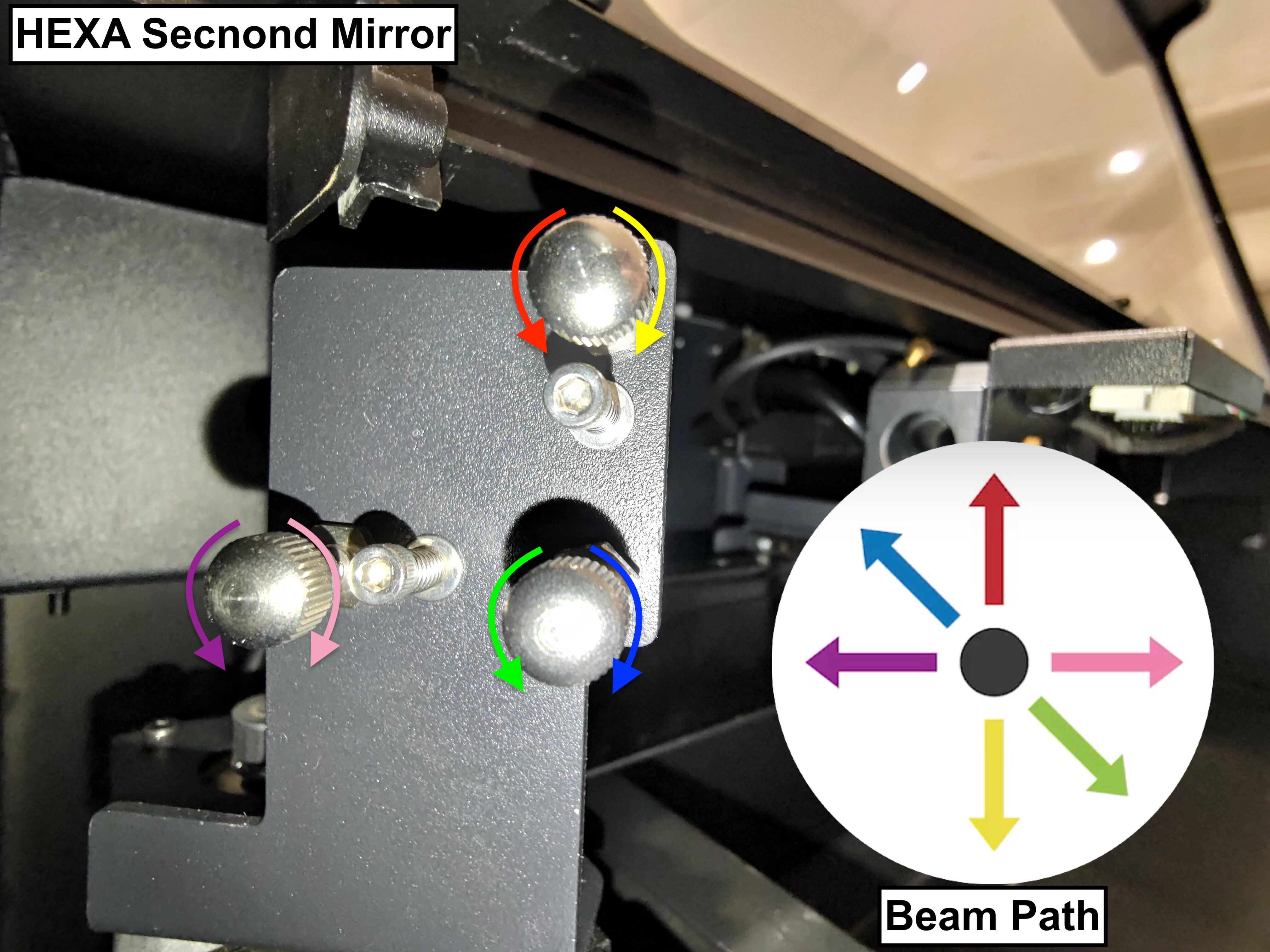

Det finns tre skruvar på den 2:a spegeln, och att vrida dem medurs eller moturs kommer att ändra strålvägen vilket betyder den andra punktens position kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet rekommenderas det att ta bort den gamla tejpen med de tidigare punkterna och använda en ny tvålagerstejp för att bekräfta om de nya punkterna överlappar.
Steg 8-4-1 - Lokalisera skruven som ska justeras
Bestäm positionen för din andra punkt och rikta in skruven och dess rotationsriktning.

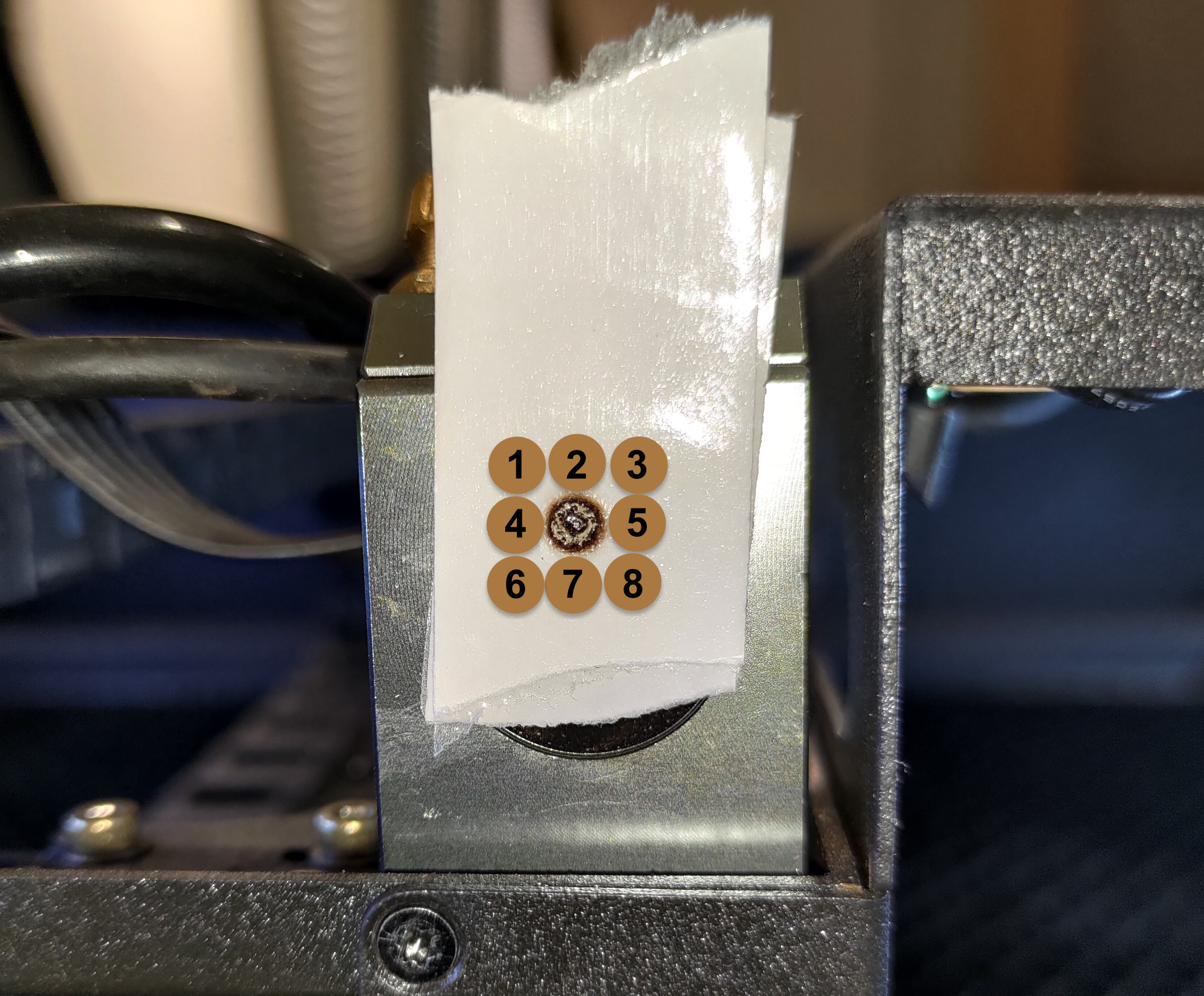

Se fotot nedan och hitta numret som liknar din andra punkts position:

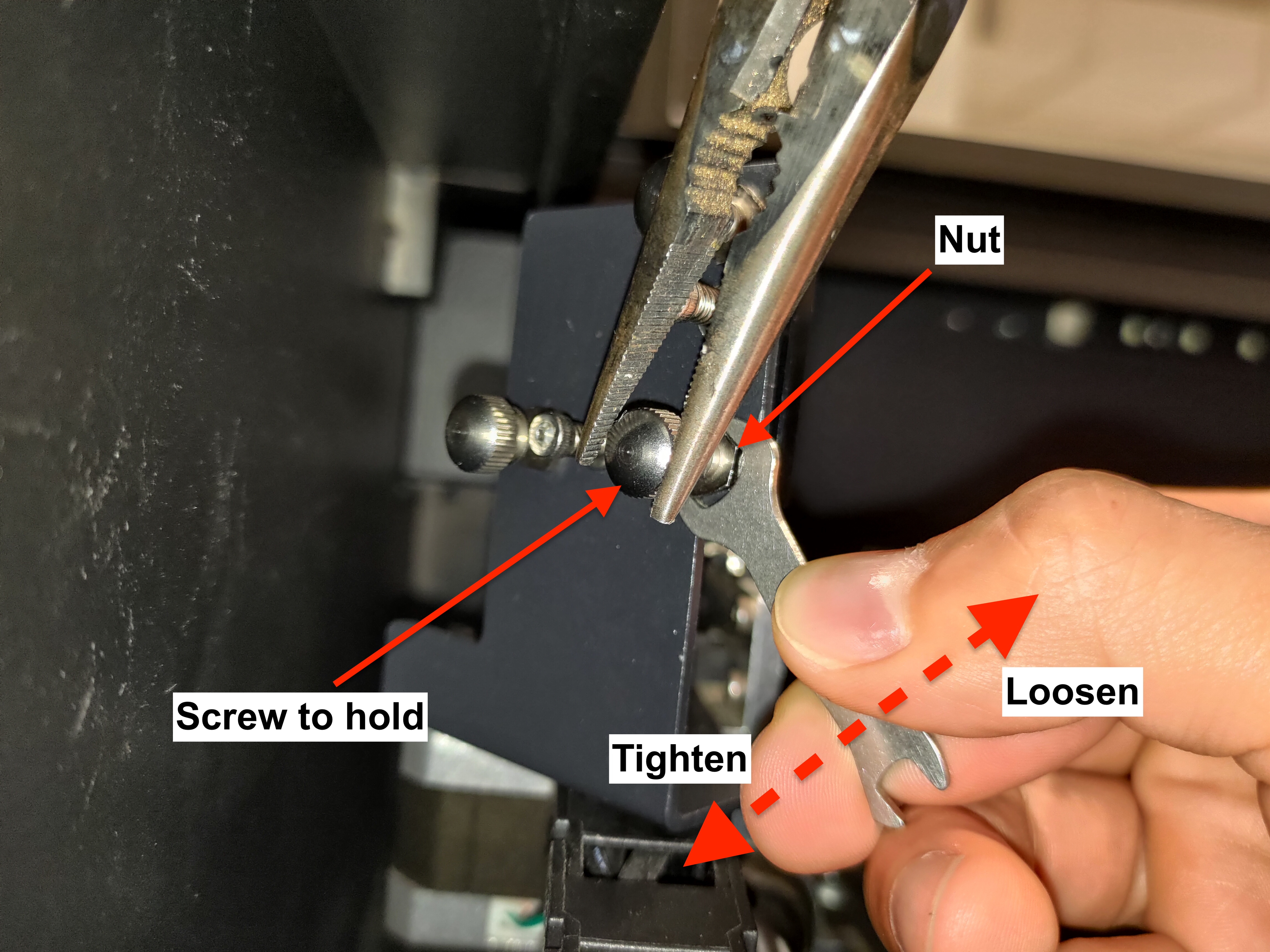

Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:
- Spraya först alkohol på muttrarna för att smälta gelen eller limmet och vänta i några sekunder.
- Använd sedan tången för att hålla skruven, och lossa muttern med dubbelnyckeln genom att vrida den moturs.
För #1:
Den andra punkten måste gå ner till höger för att överlappa den första punkten
Den nedre högra skruven behöver vridas moturs.
Vänligen se fotot nedan.
För #2:
Den andra punkten måste gå rakt ner för att överlappa den första punkten.
Den övre högra skruven måste vridas medurs. Vänligen se fotot nedan.

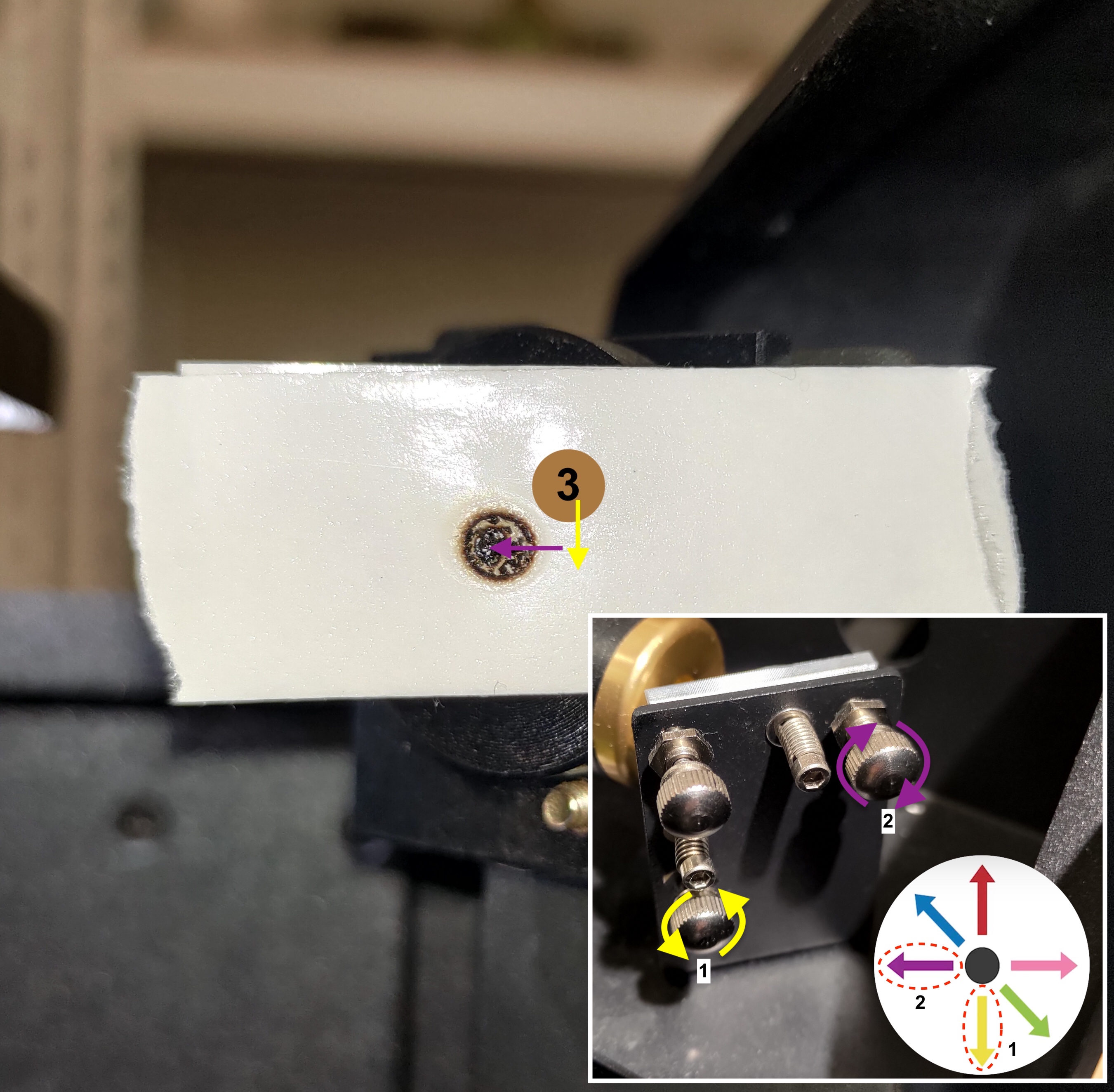

För #3:
Den andra punkten måste först gå ner och sedan gå till vänster för att överlappa den första punkten.
Den övre högra skruven behöver vridas medurs för att punkten ska gå ner.
Den nedre vänstra skruven behöver vridas moturs för att punkten ska gå åt vänster.
Vänligen se fotot nedan.

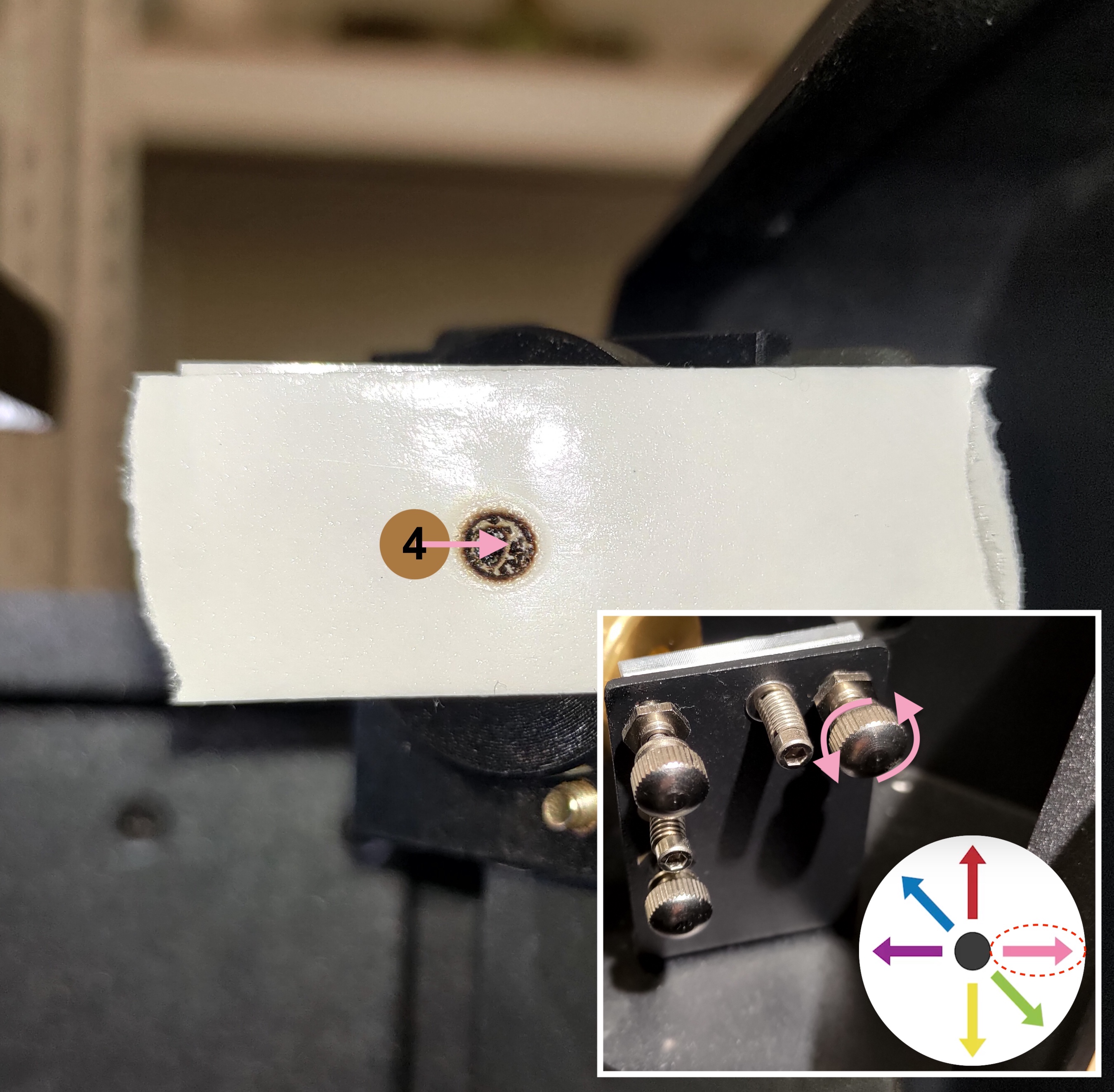

För #4:
Den andra punkten måste gå till höger för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas medurs. Vänligen se fotot nedan.

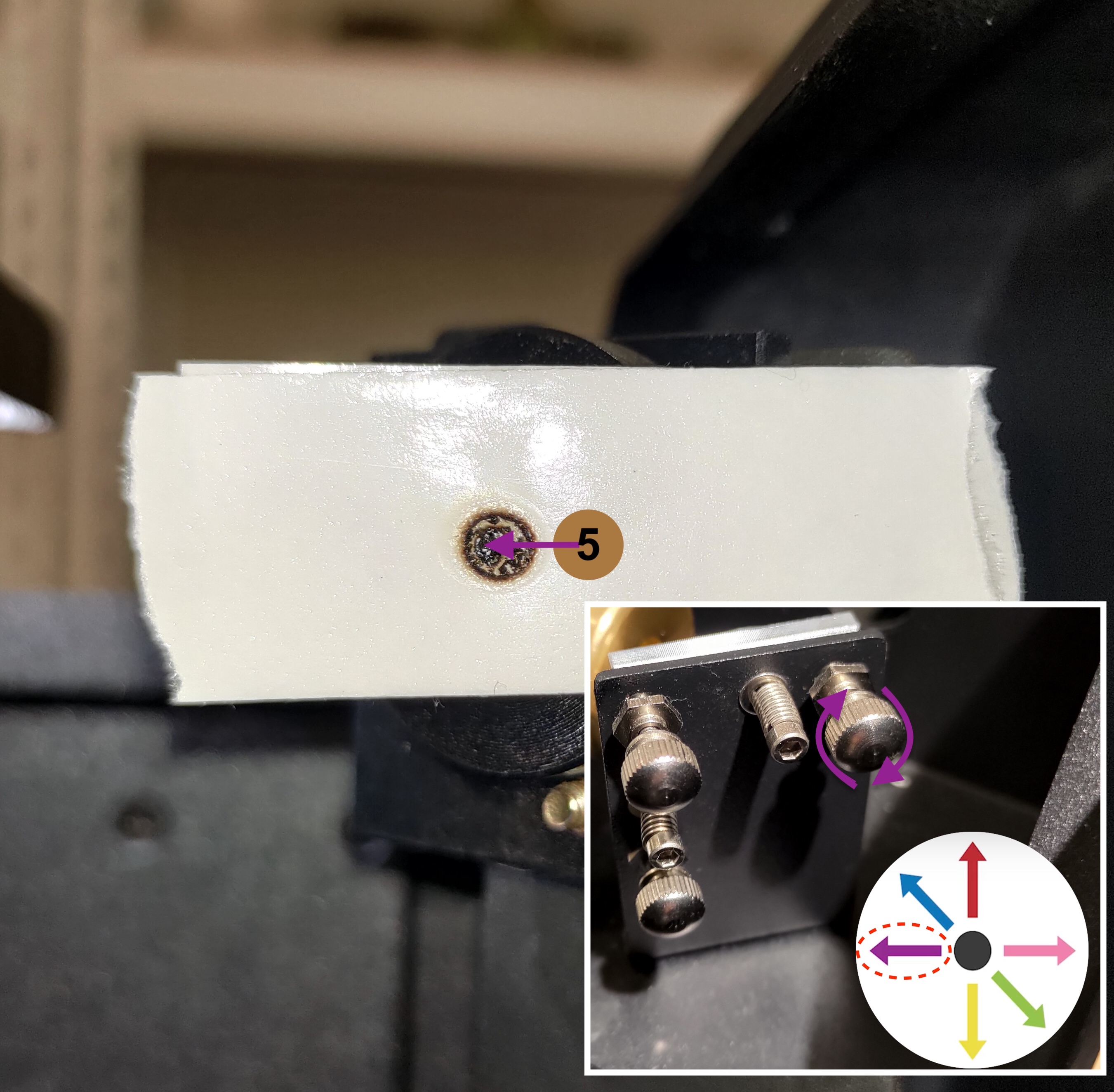

För #5:
Den andra punkten måste gå till vänster för att överlappa den första punkten.
Den nedre vänstra skruven måste vridas moturs.
Vänligen se fotot nedan.

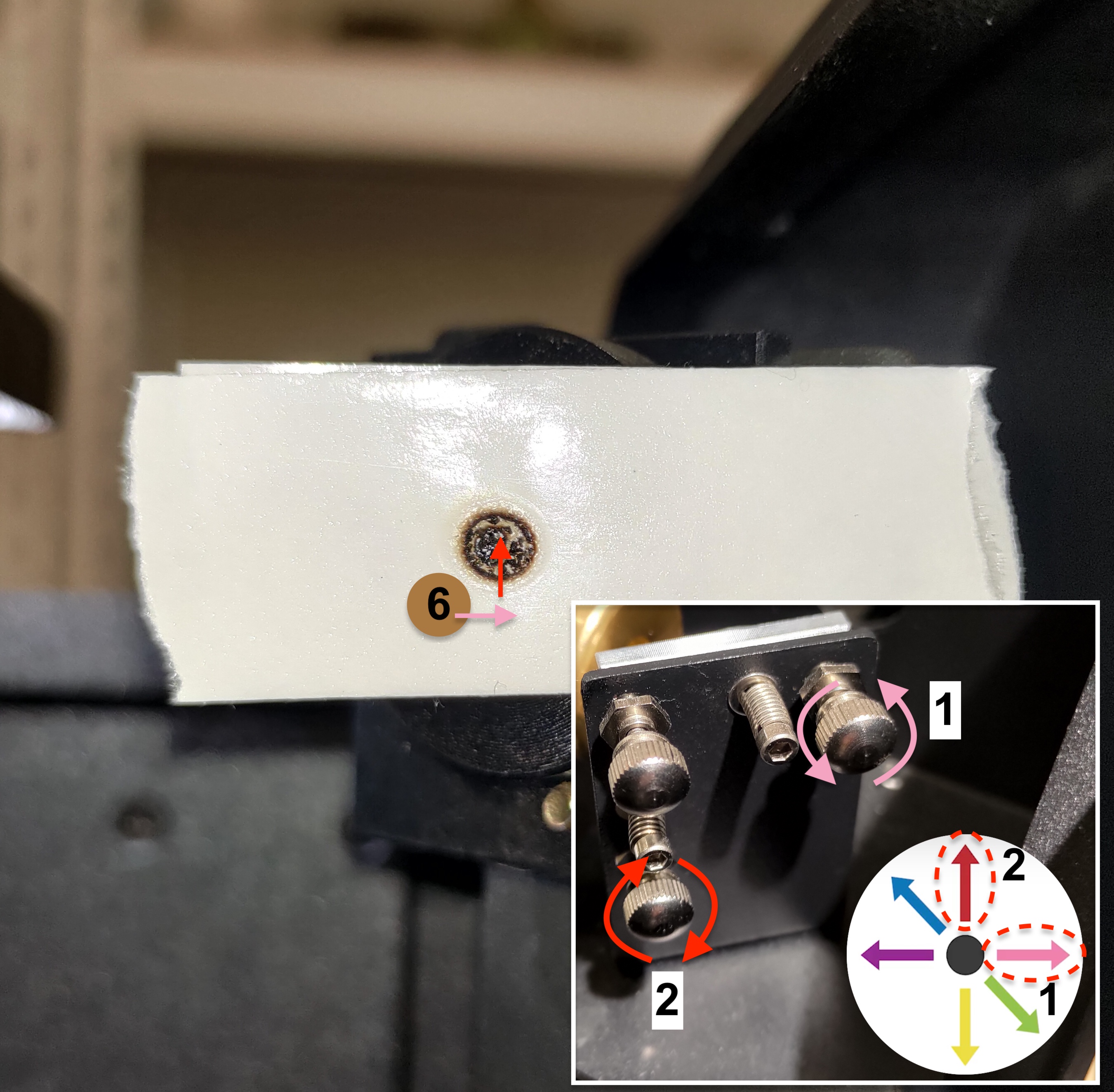

För #6:
Den andra punkten måste först gå till höger och sedan gå upp för att överlappa den första punkten.
Den nedre vänstra skruven behöver vridas medurs för att punkten ska gå åt höger.
Den övre högra skruven behöver vridas moturs för att punkten ska gå upp.
Vänligen se fotot nedan.
För #7:
Den andra punkten måste gå rakt upp för att överlappa den första punkten.
Den övre högra skruven måste vridas moturs. Vänligen se fotot nedan.

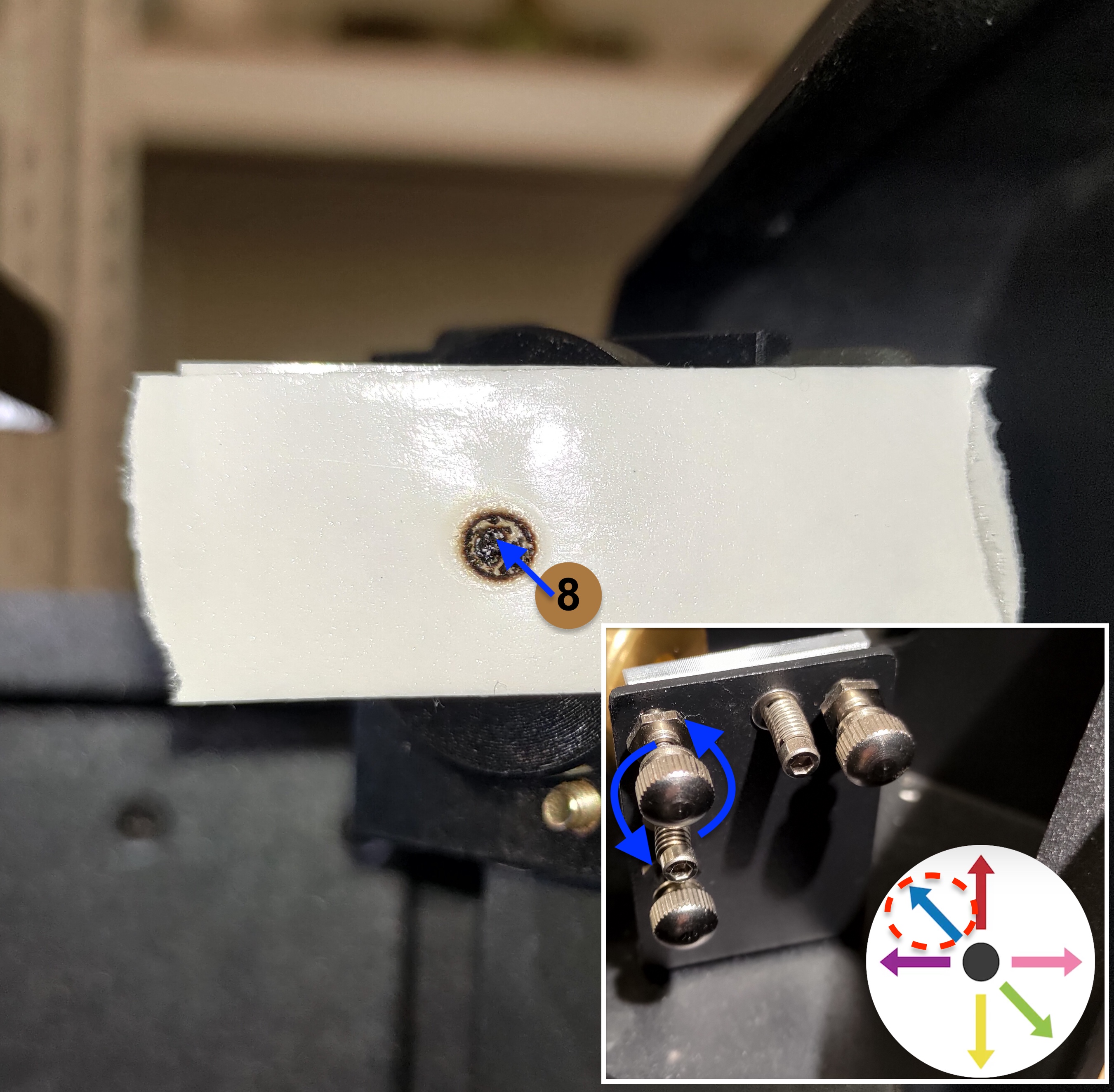

För #8:
Den andra punkten måste gå upp till vänster för att överlappa den första punkten
Den nedre högra skruven behöver vridas medurs. Vänligen se fotot nedan.
Steg 8-4-2 - Dra åt muttern efter justeringen
Vänligen dra åt muttern efter justering av skruven genom att vrida den medurs.
Steg 8-5 - Kontrollera punktens position vid ingången till den 3:e spegeln
Om din väg från den 2:a till den 3:e spegeln är inriktad, använd OPA-verktyget för att kontrollera om punkten är i mitten av ingången till den 3:e spegeln.
Vänligen använd länken för att ladda ner filen och använd en 3 mm transparent akryl för att gravera och skära.
Cirkelverktyget kommer att matcha ingången som på bilden nedan.
Om din maskin inte kan skära igenom någon del av bädden måste du göra ett tillfälligt verktyg.

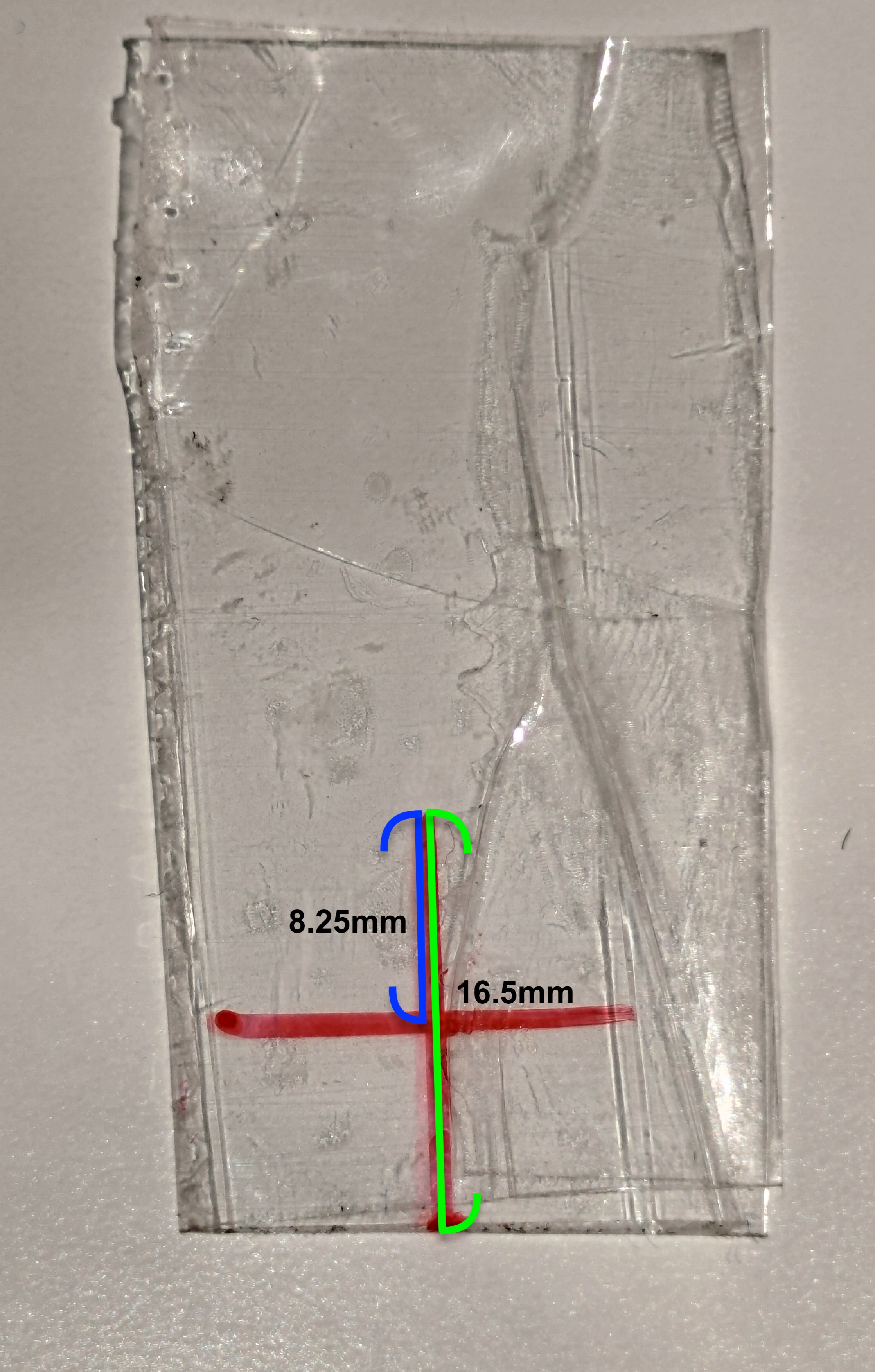

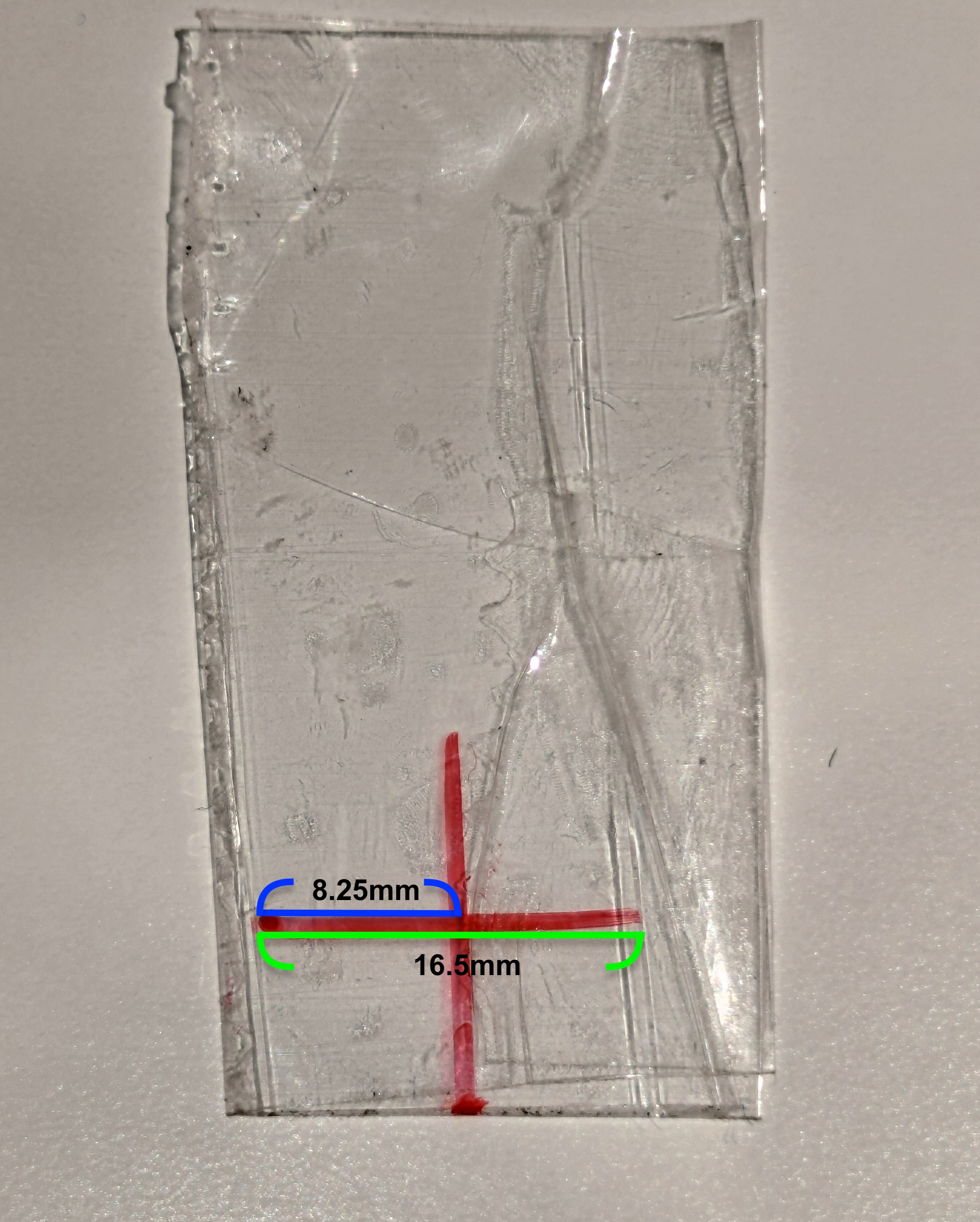

Använd en bit genomskinlig tejp och vik den för att innesluta den klibbiga delen.
Rita två linjer som på bilderna nedan:
Mitten av linjerna på tejpen kommer att vara mitten av den runda ingången.

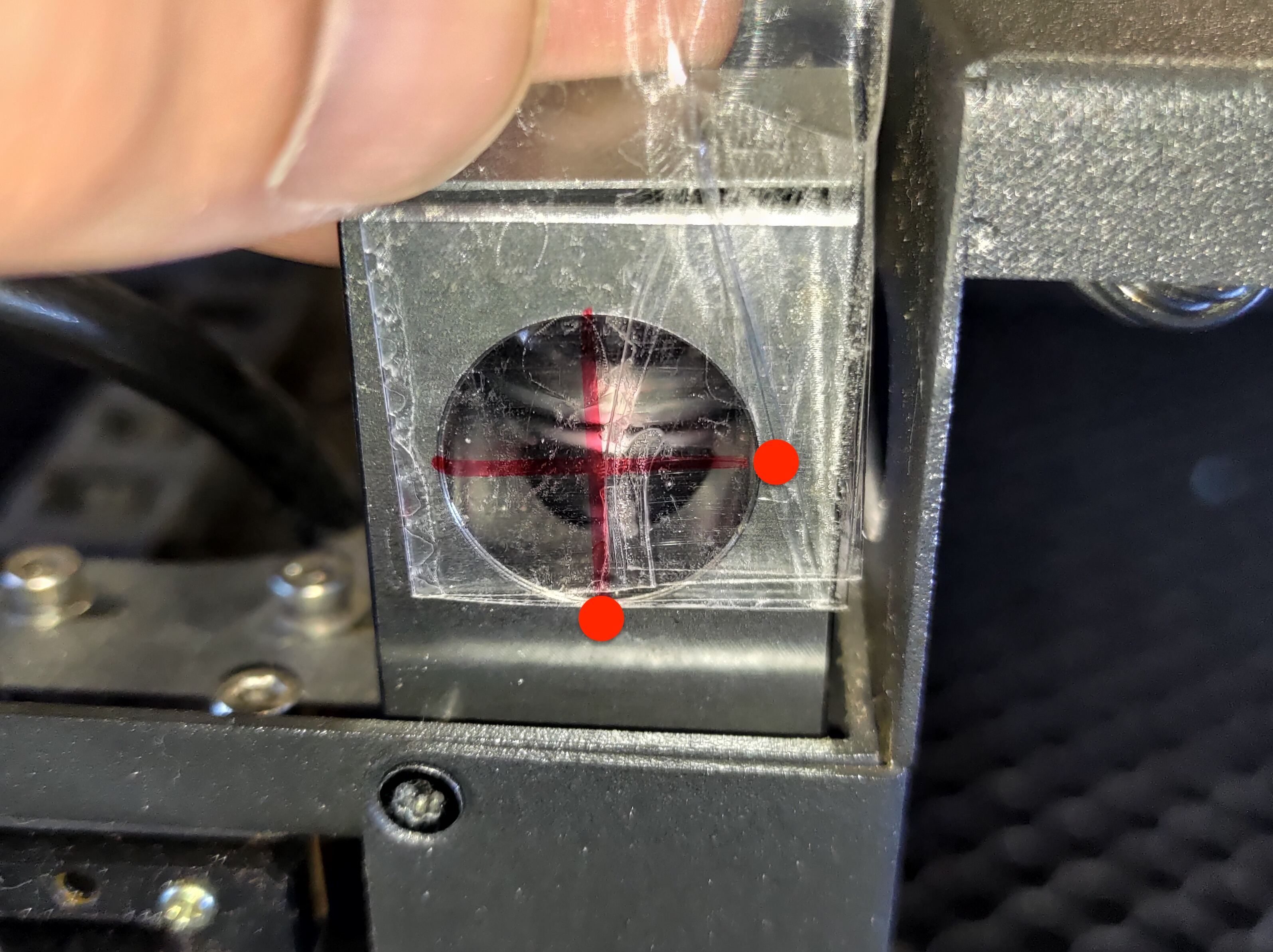

(Föreslår att markera två märken som de röda punkterna på bilden nedan för att rikta in linjerna på tejpen.)
Steg 8-5-1 - Skapa pricken

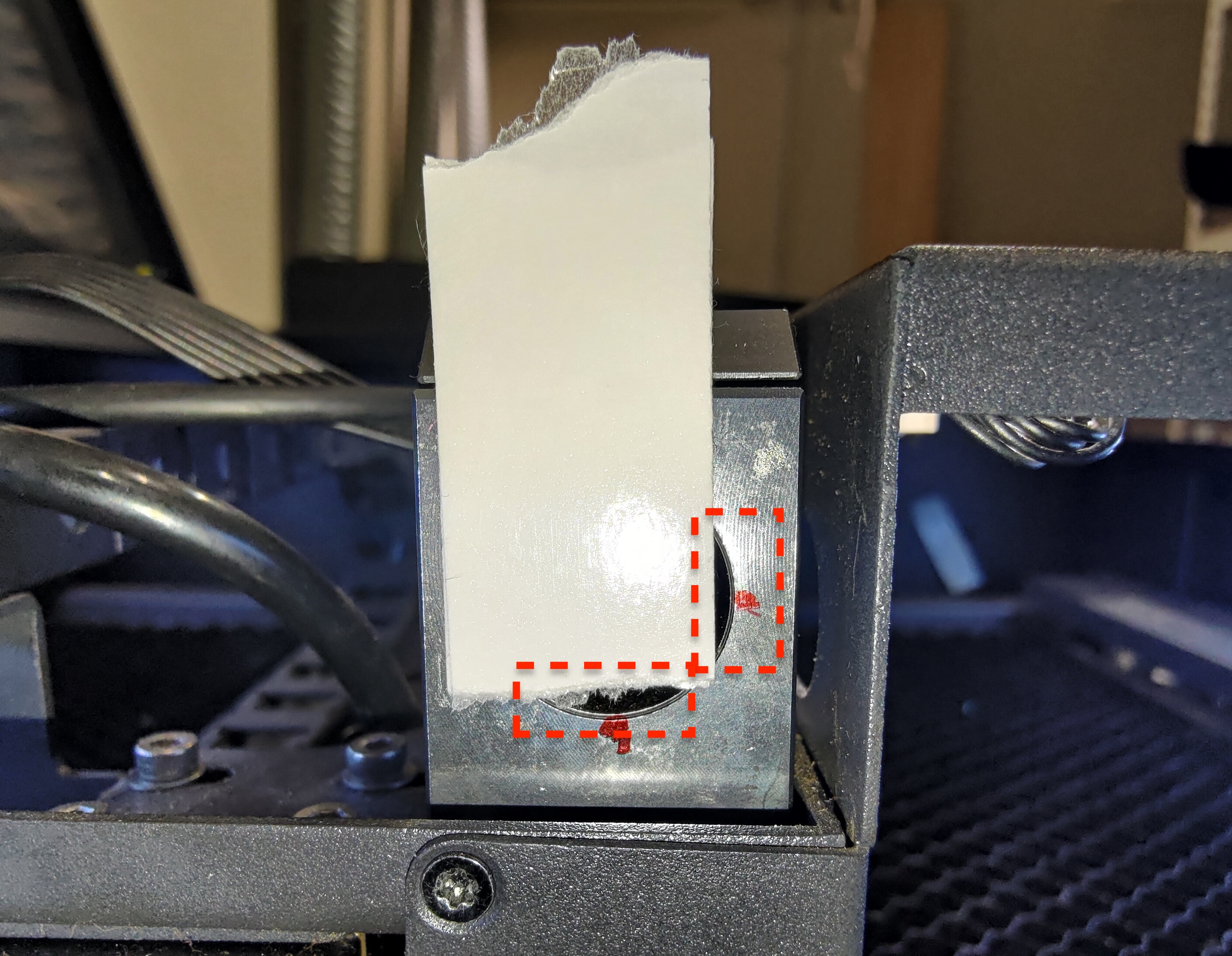

Placera en 2-lagers tejp på den 3:e spegelingången.
Täck inte cirkeln (ingången) helt, lämna lite utrymme för att rikta in positionen för OPA-verktyget.
Flytta huvudet till mitten av bädden och gör 5 pulser.

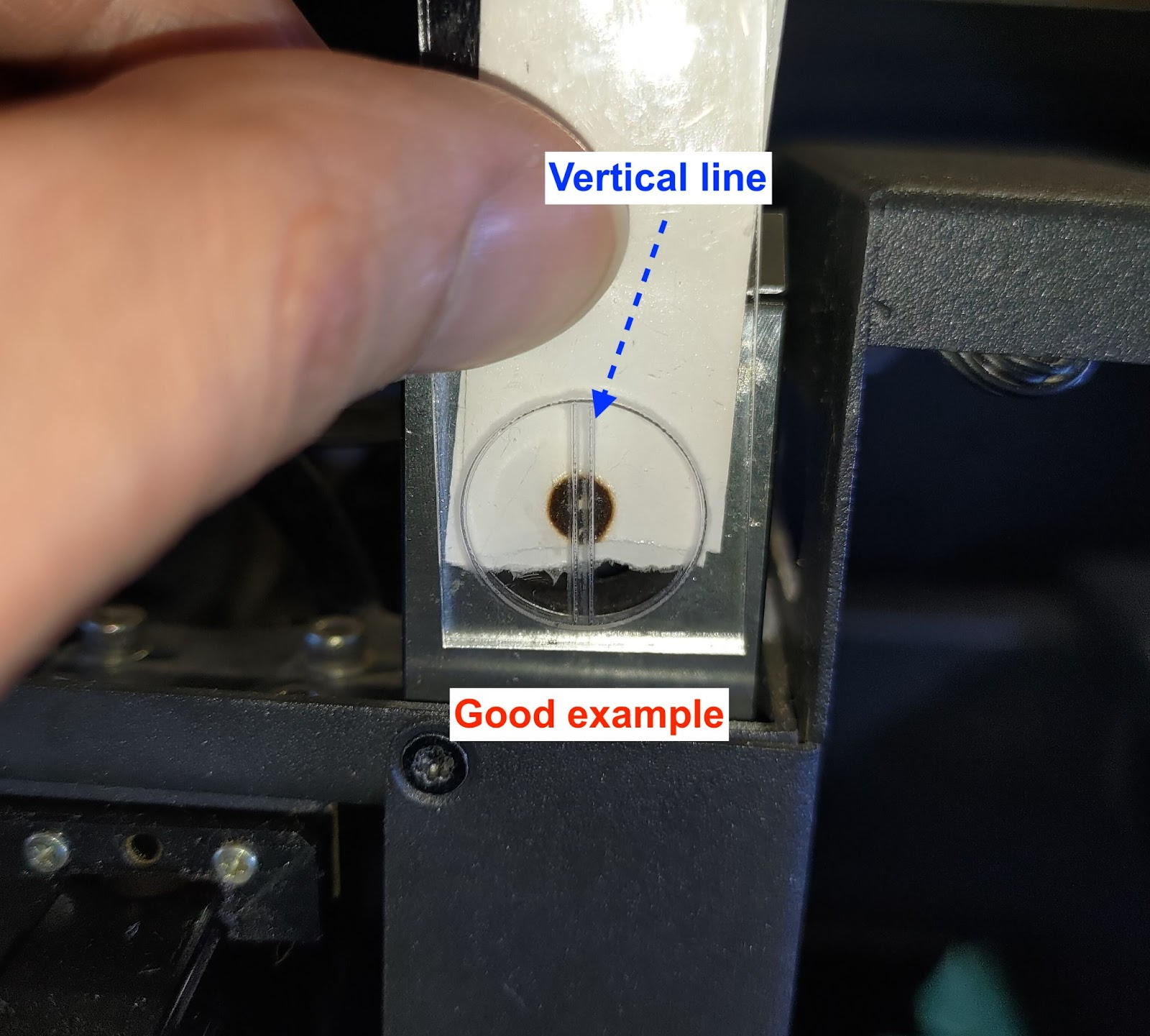

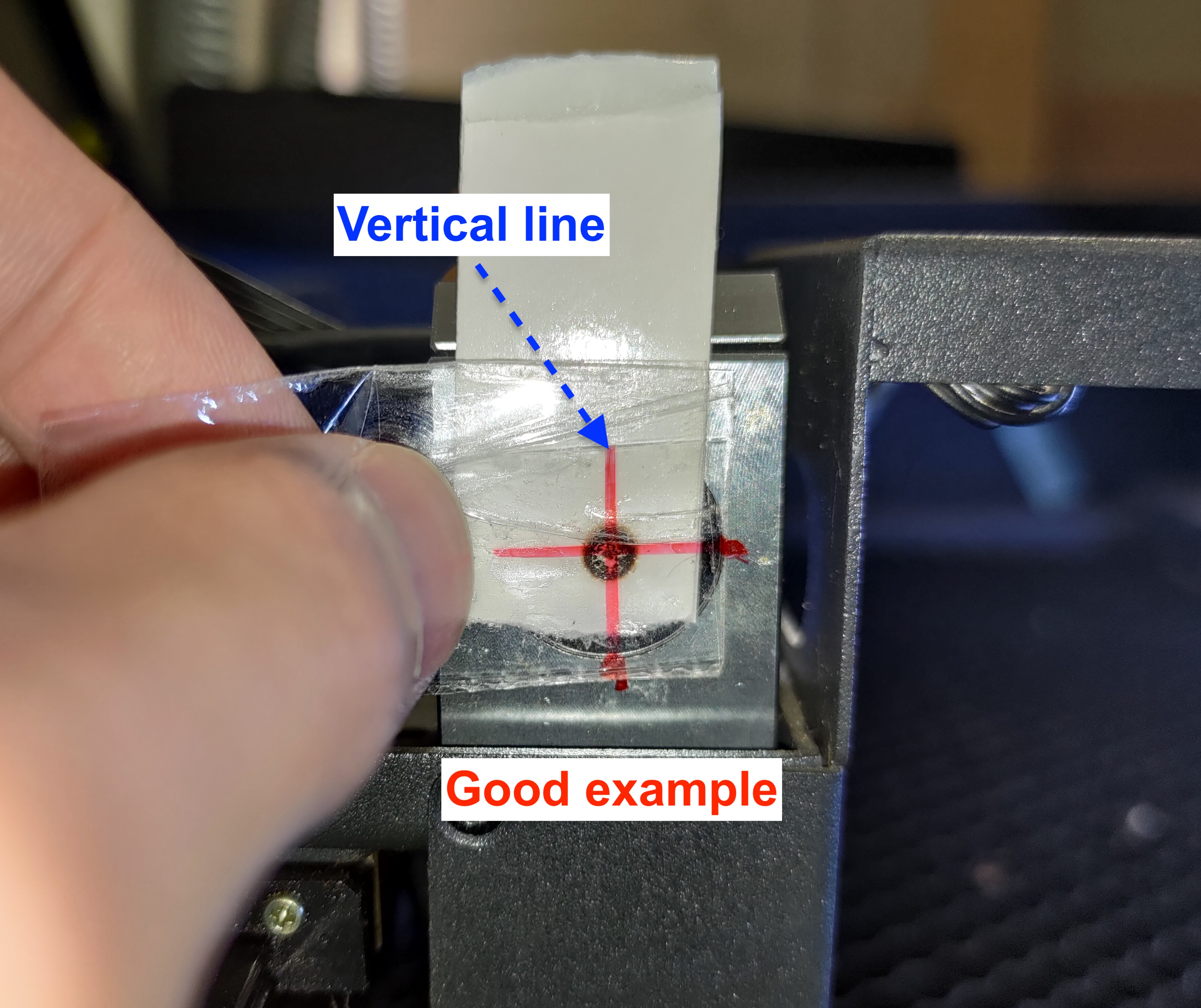

Steg 8-5-2 - Kontrollera den vertikala linjen med verktyget
Använd verktyget för att kontrollera om punkten är i mitten vertikalt.
För akrylverktyg:
För tejpverktyg:
Om din punkt inte är i mitten, se video för instruktioner om hur du justerar laserhuvudets position. Efter att ha flyttat huvudet måste kamerakalibrering utföras.
Steg 8-5-3 - Kontrollera den horisontella linjen med verktyget
Efter att ha kontrollerat den vertikala linjen, använd verktyget för att kontrollera den horisontella linjen så att punkten är i mitten eller lite ovanför linjen kommer också att accepteras.

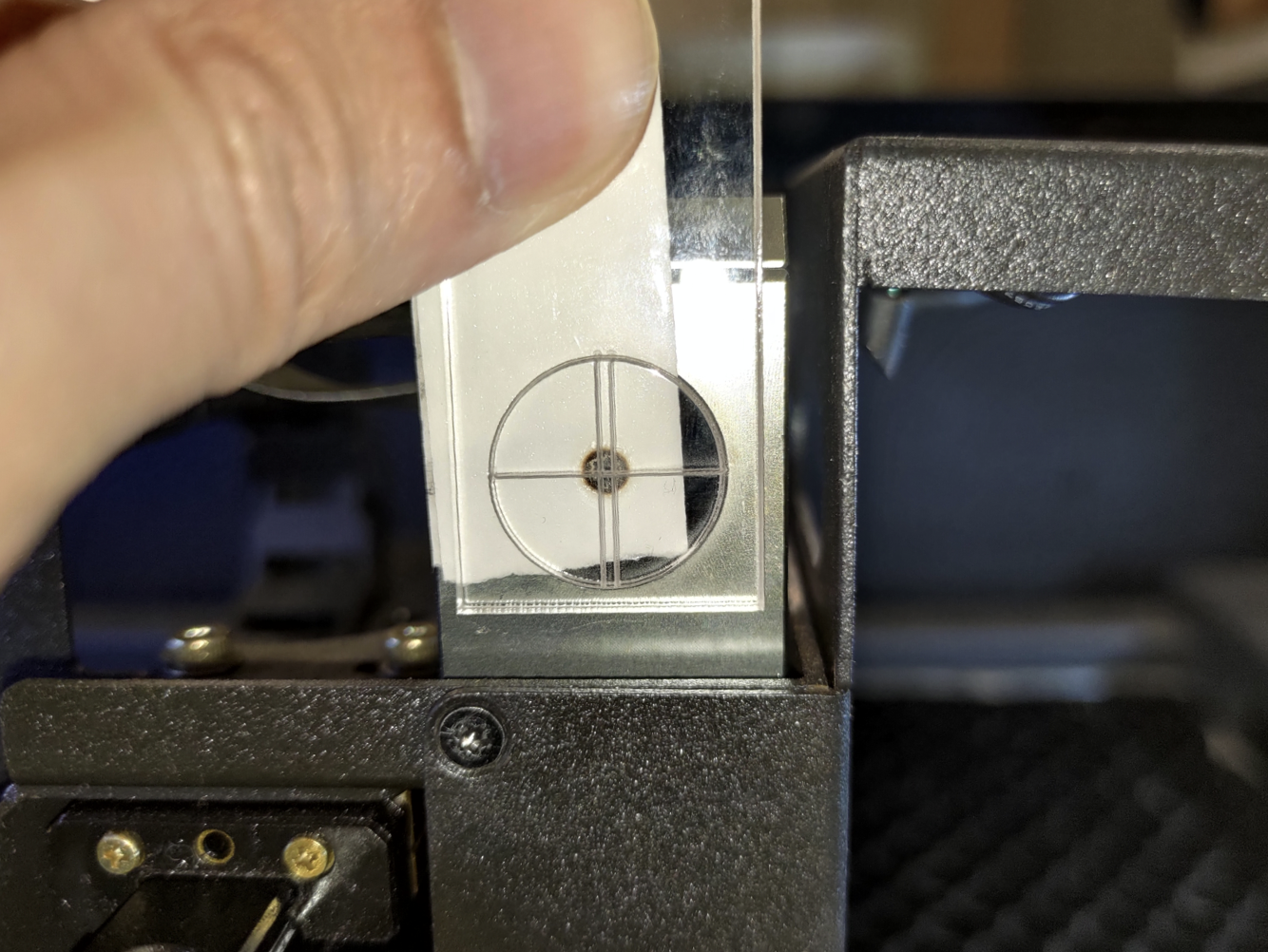

Akrylverktyg - Perfekt exempel:

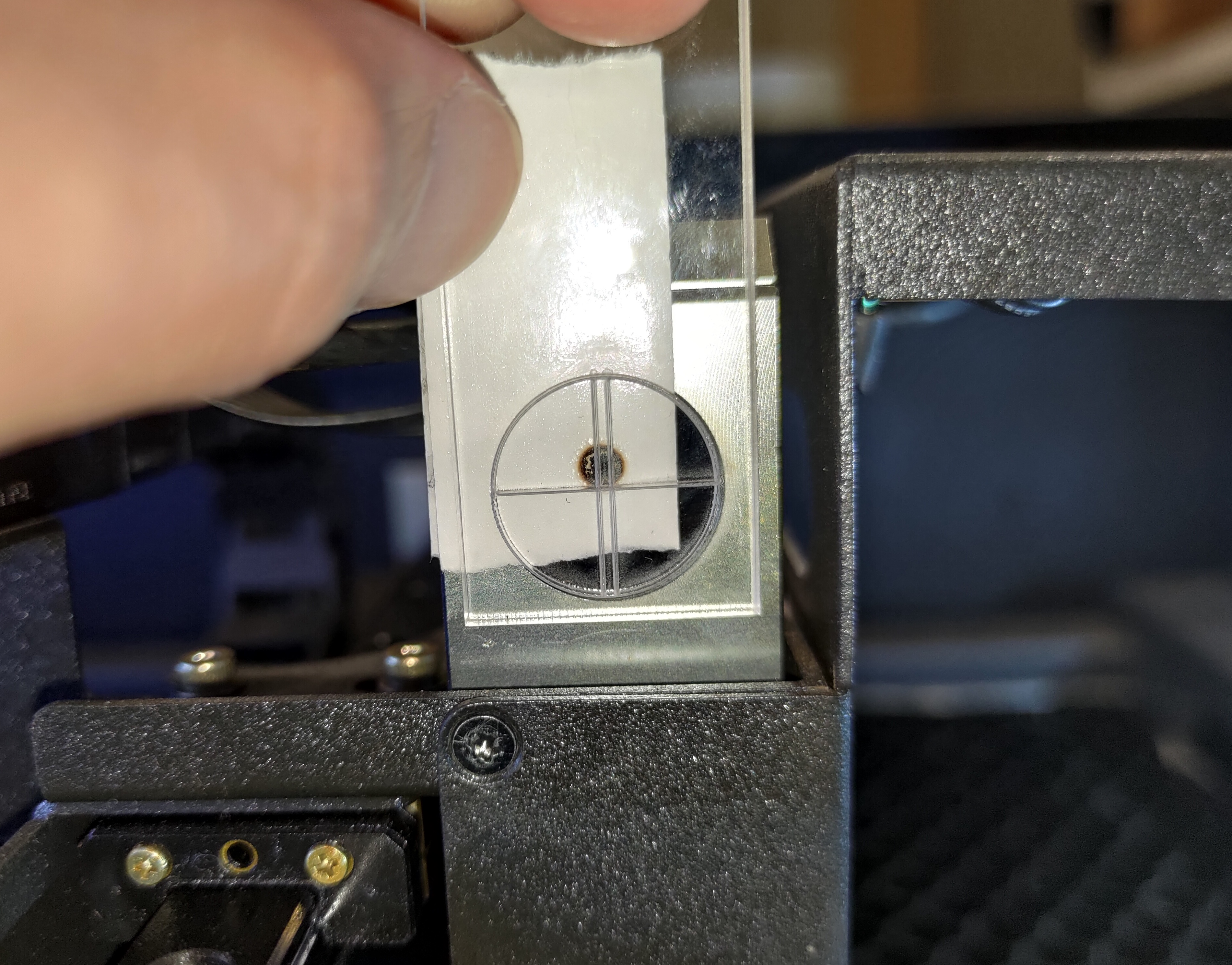

Akrylverktyg - Acceptabelt exempel:

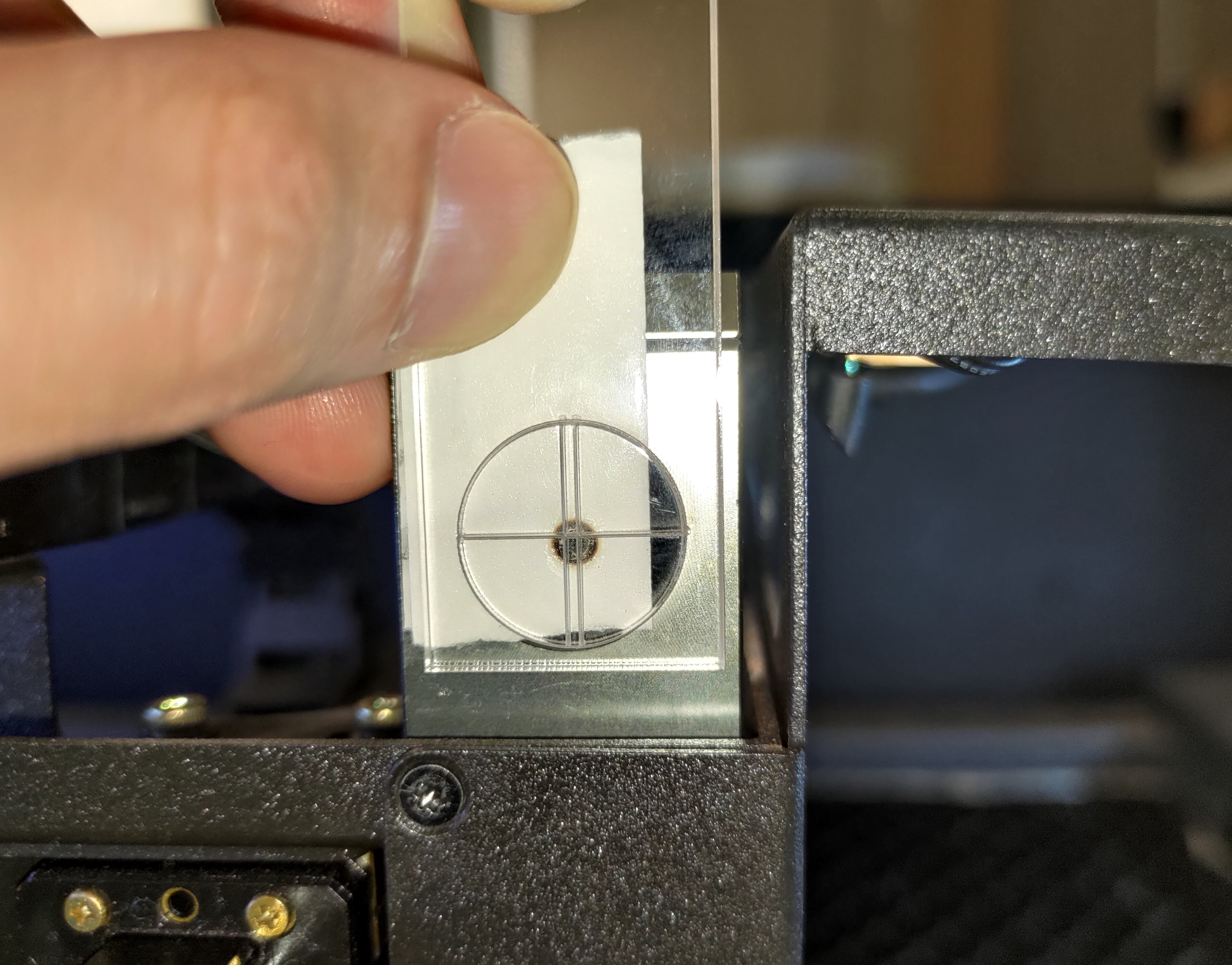

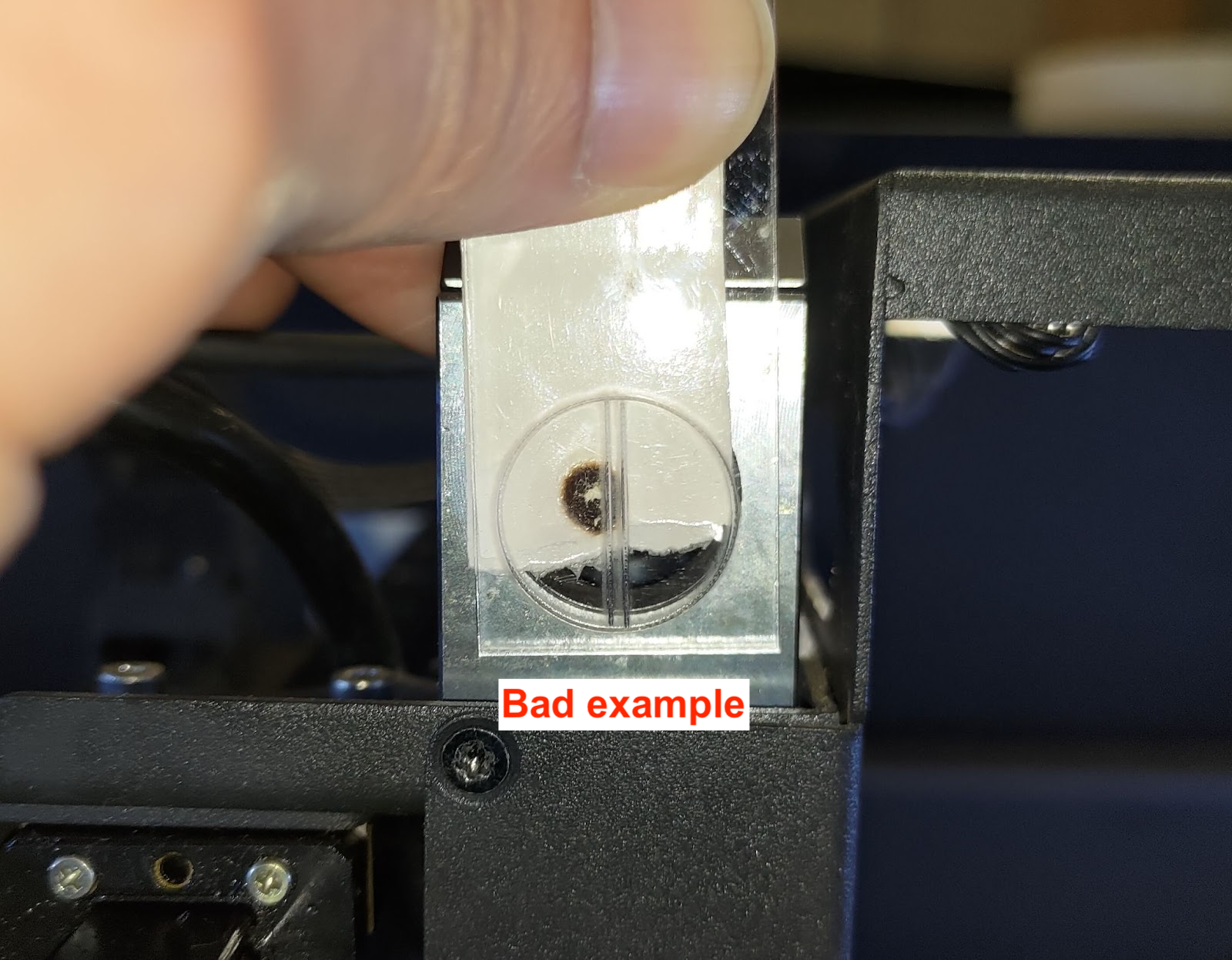

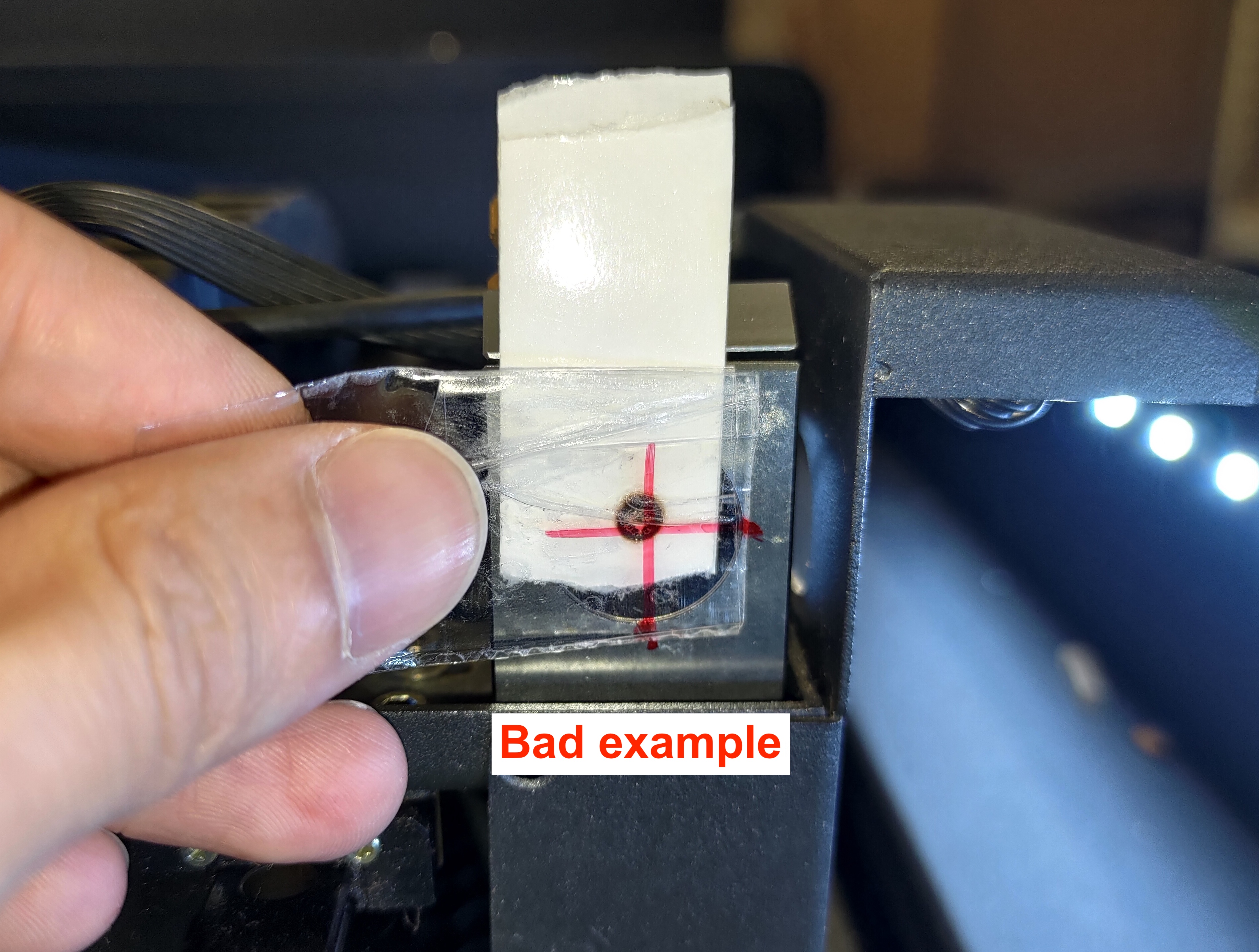

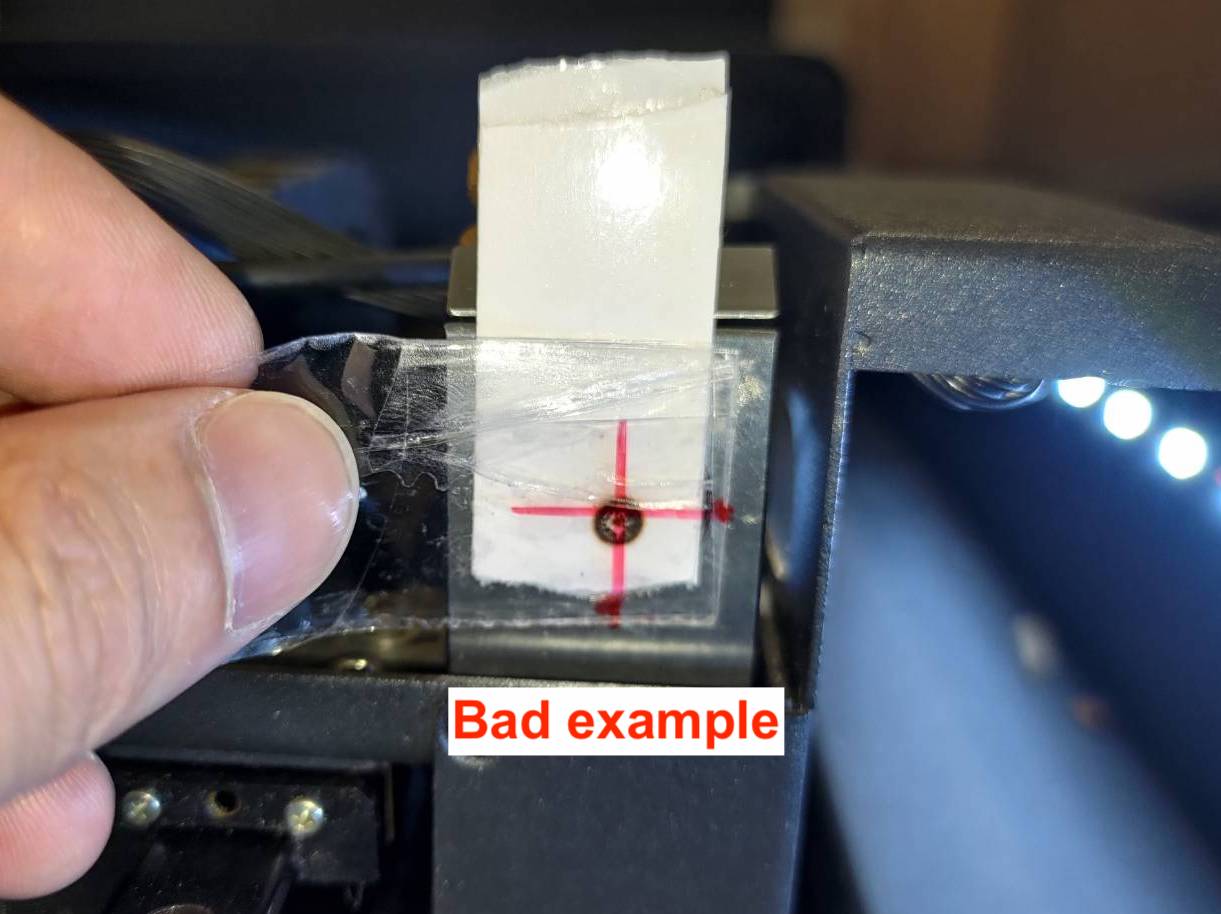

Akrylverktyg - Dåligt exempel:

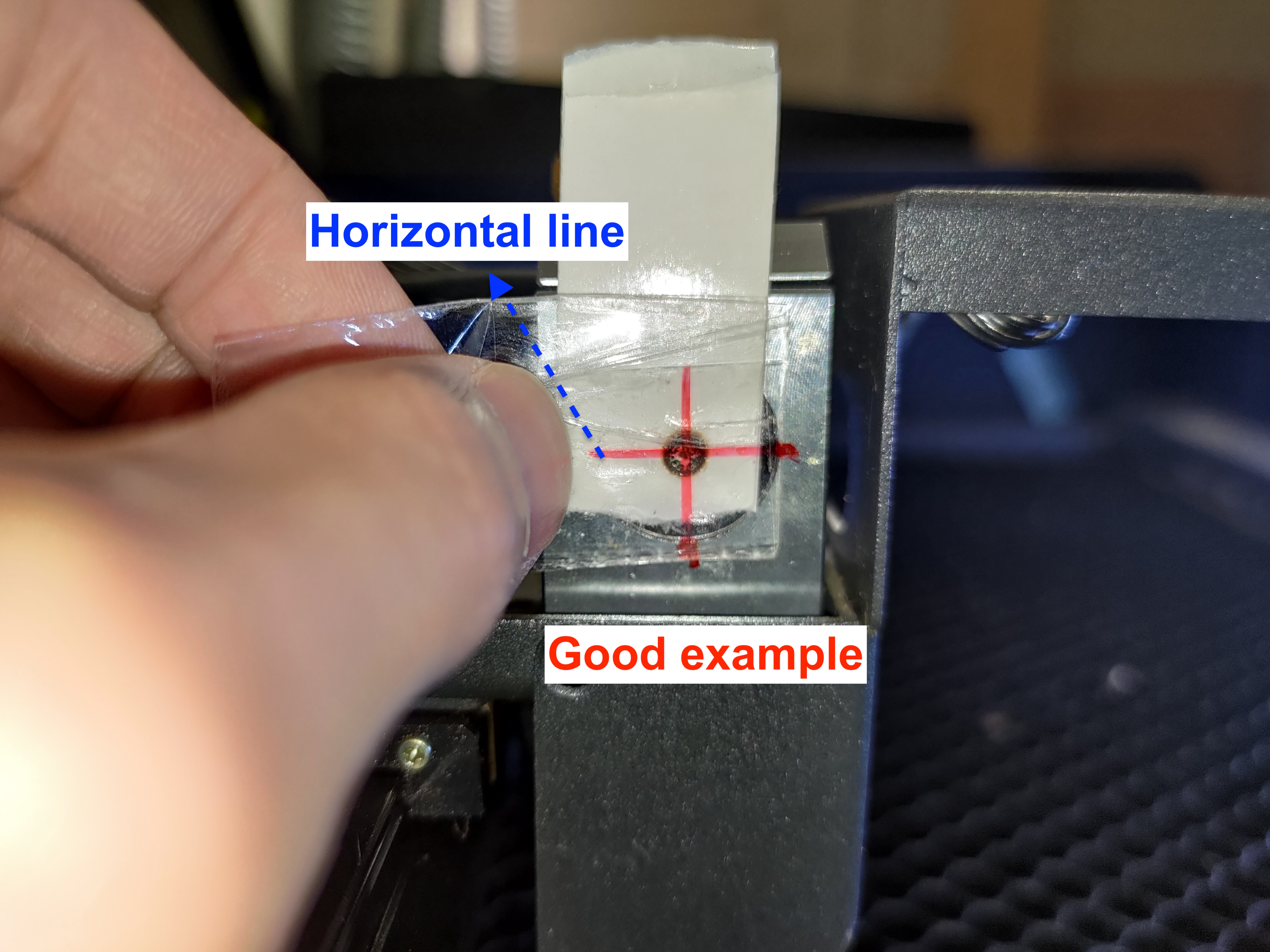

För tejpverktyg:
Om din punkt är under den horisontella linjen, vänligen kontakta din lokala återförsäljare och meddela att din punkt är under den horisontella linjen.
Steg 8-6 - Ta bort tejpen från den tredje spegeln

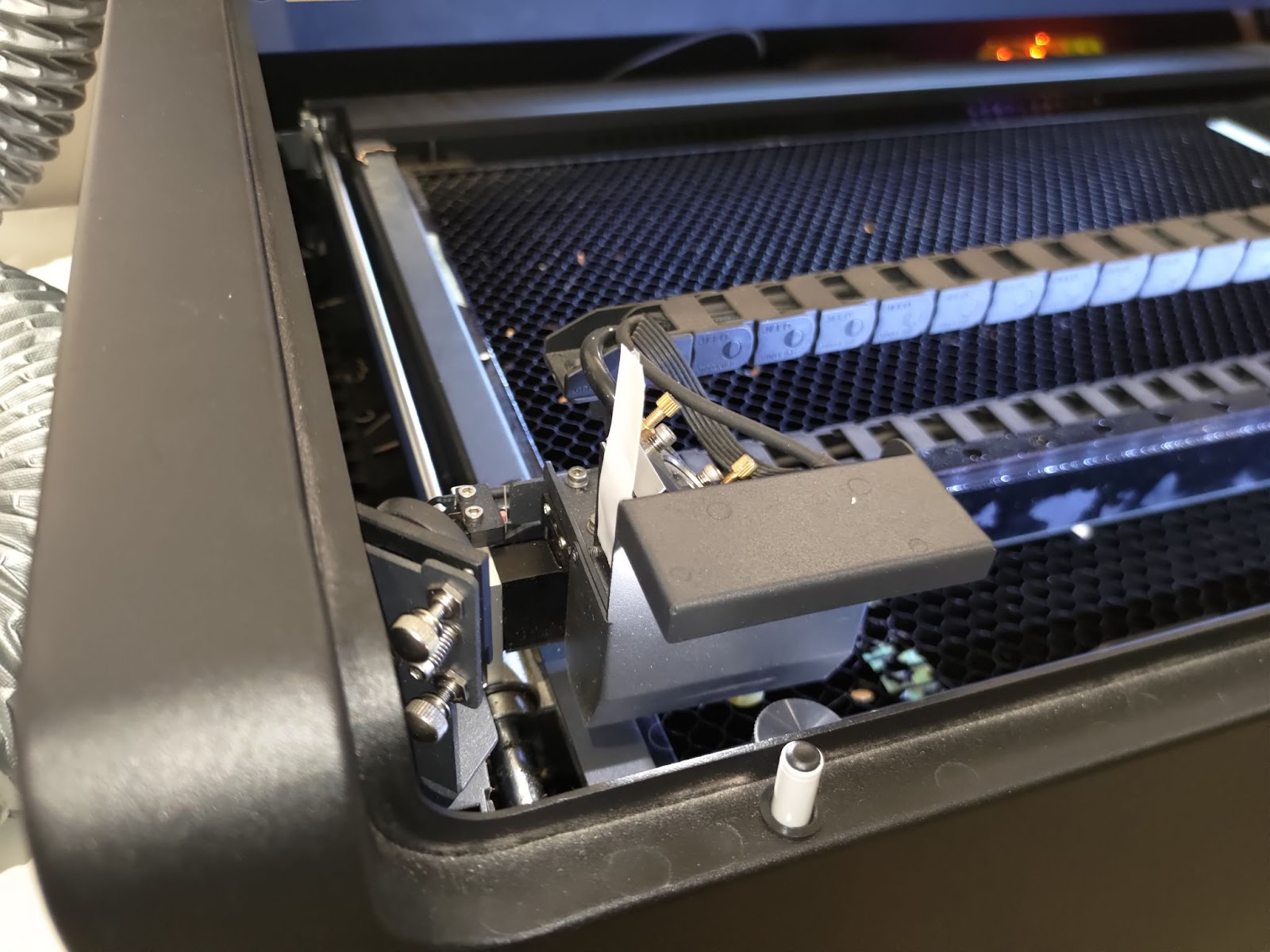

Placera en tvålagerstejp på den tredje spegeln och flytta huvudet till mitten-vänster position.
Gör 3 pulser för att skapa den första punkten.
Behåll samma tejp på den tredje spegeln och flytta huvudet till mitten-höger position.
Gör 3 pulser för att skapa den andra punkten.

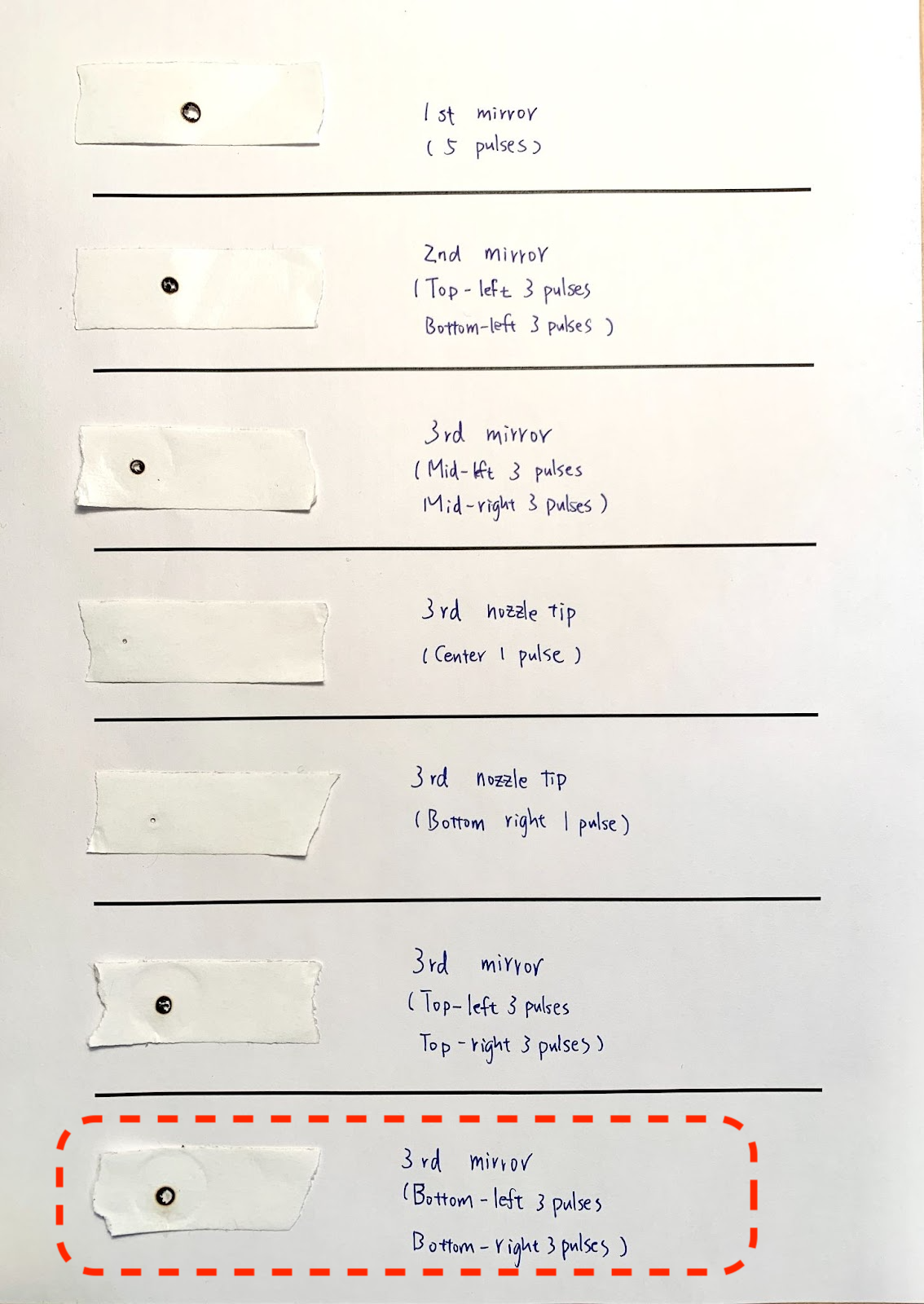

Ta bort tejpen från den 3:e spegeln och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Steg 9 - Kontrollera strålen från den tredje spegeln till munstyckets spets
Det kommer att finnas två platser att kontrollera.
Den första är mitten av bädden.
Stegöversikt:
Den andra är det nedre högra hörnet av bädden:
Stegöversikt:
Steg 9-1 - Kontrollera Z-axelns bana i mitten av bädden

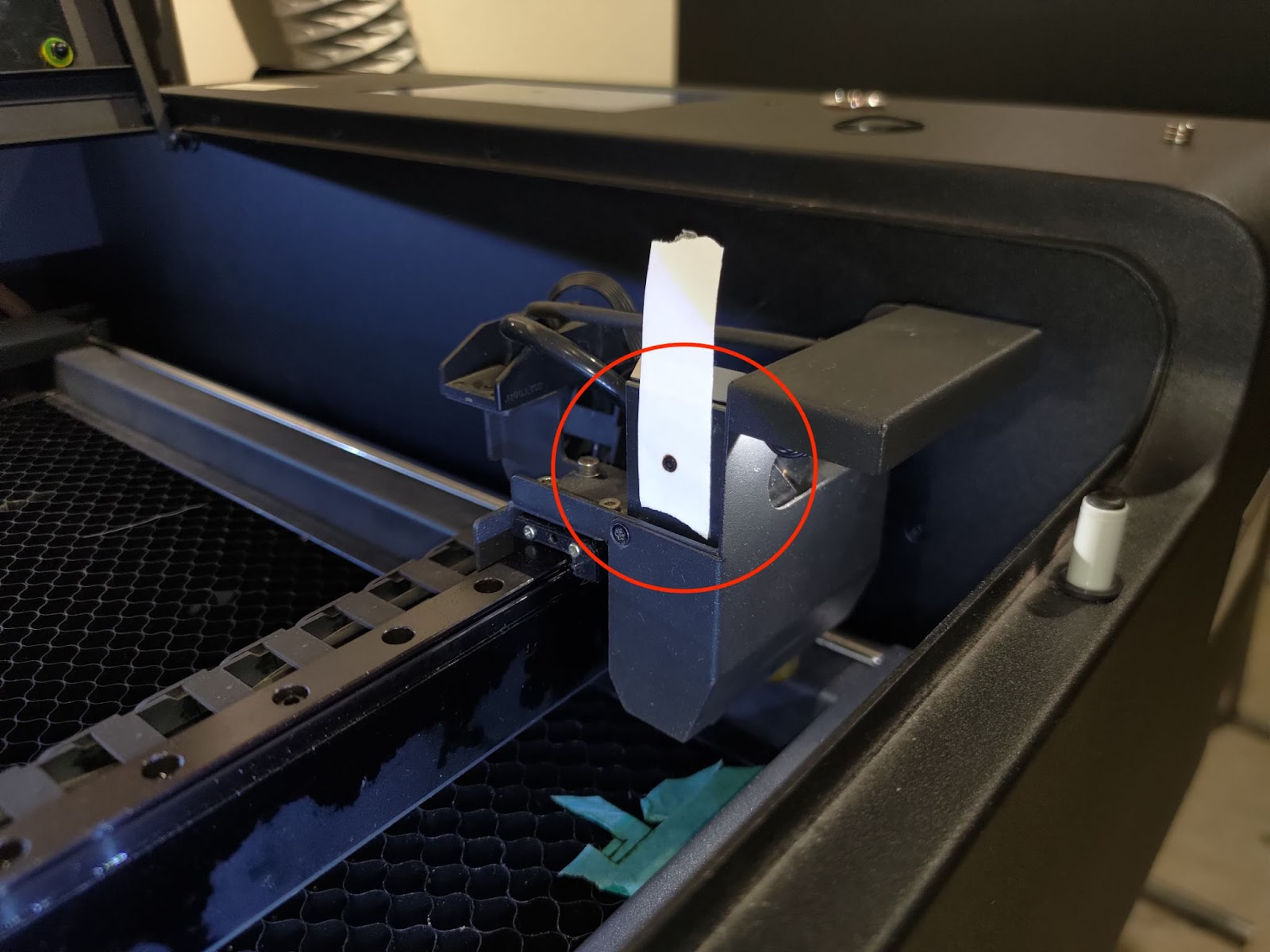

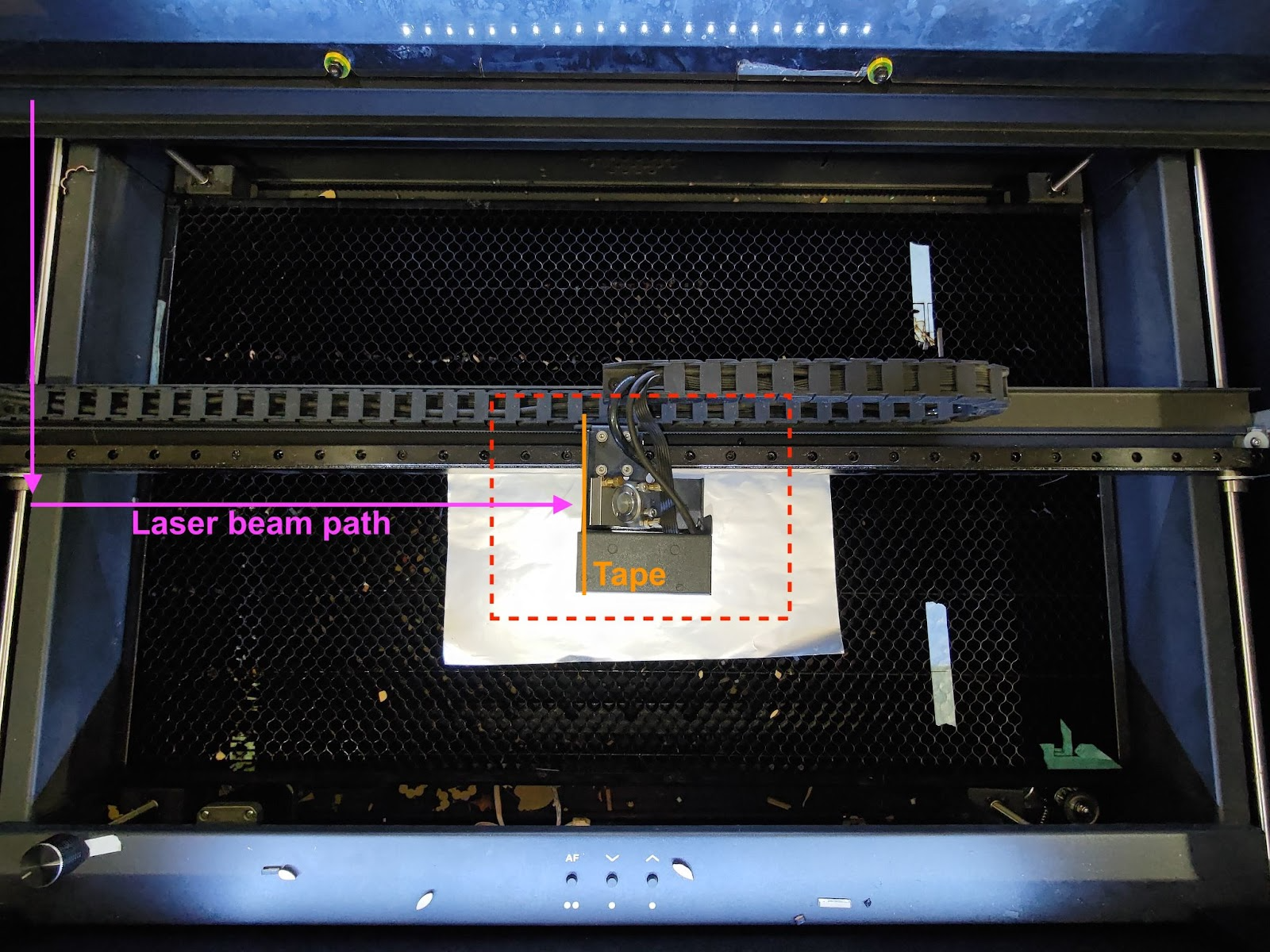

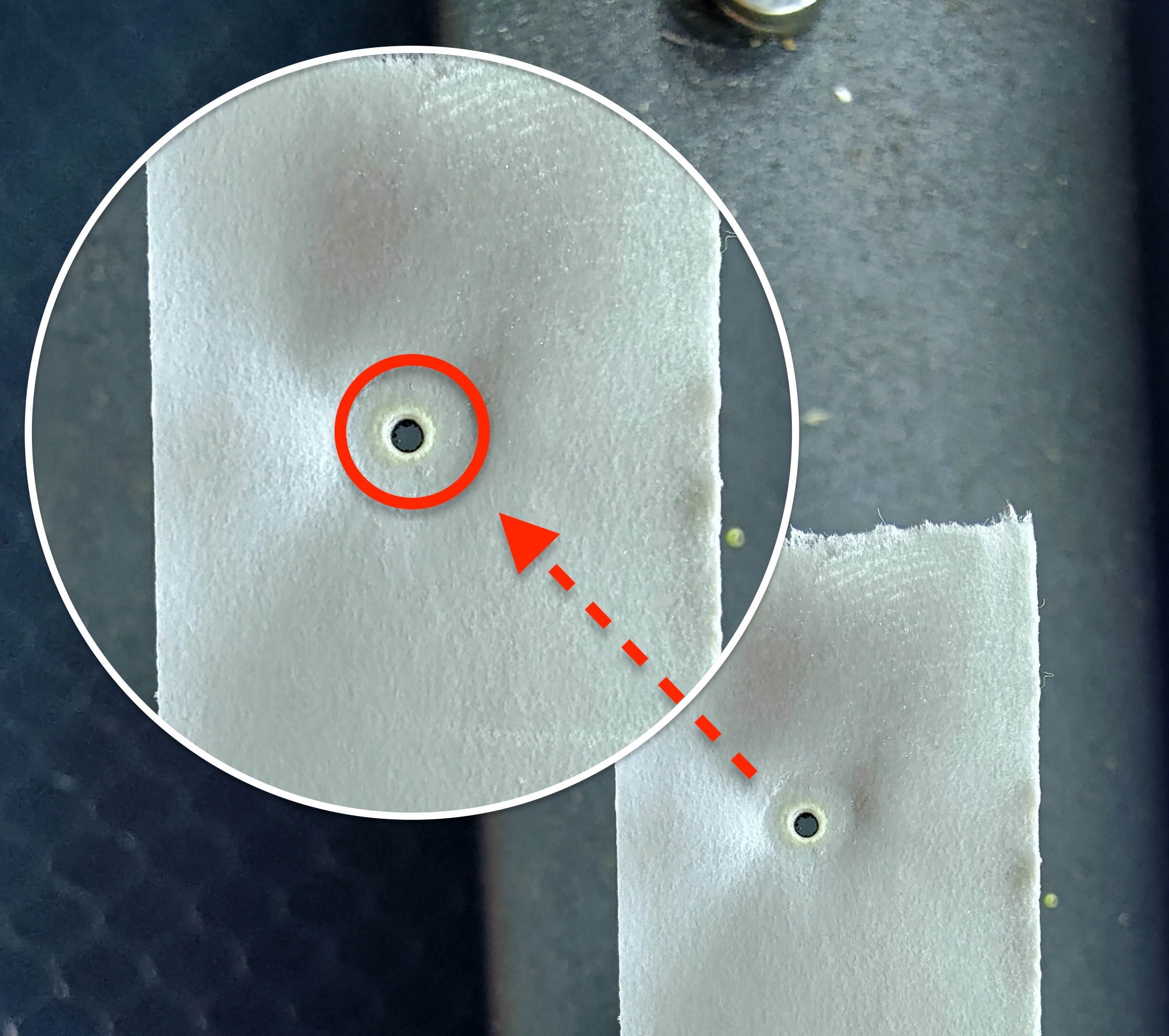

Placera en enkellagers tejp på munstycksspetsen och flytta laserhuvudet till mitten av bädden och gör en puls.
Ta bort tejpen och kontrollera om punkten är rund.
Bra exempel:
Dåliga exempel:
- Om din punkt är rund, gå till steg 9-3
- Om din punkt inte är rund, gå till steg 9-2 för att rikta om den optiska banan från den 3:e spegeln till bädden (Z-axeln), som inte är tillräckligt vertikal.
- Om du inte hittar några prickar på tejpen, vänligen se instruktionerna för avancerad justering. [4-13 Avancerad justering av optisk bana]
Steg 9-2 - Justera Z-axelns bana i mitten av bädden
Detta steg kommer att lära dig hur man justerar den vertikala banan från den tredje spegeln till bädden genom att justera skruvarna på den tredje spegeln.

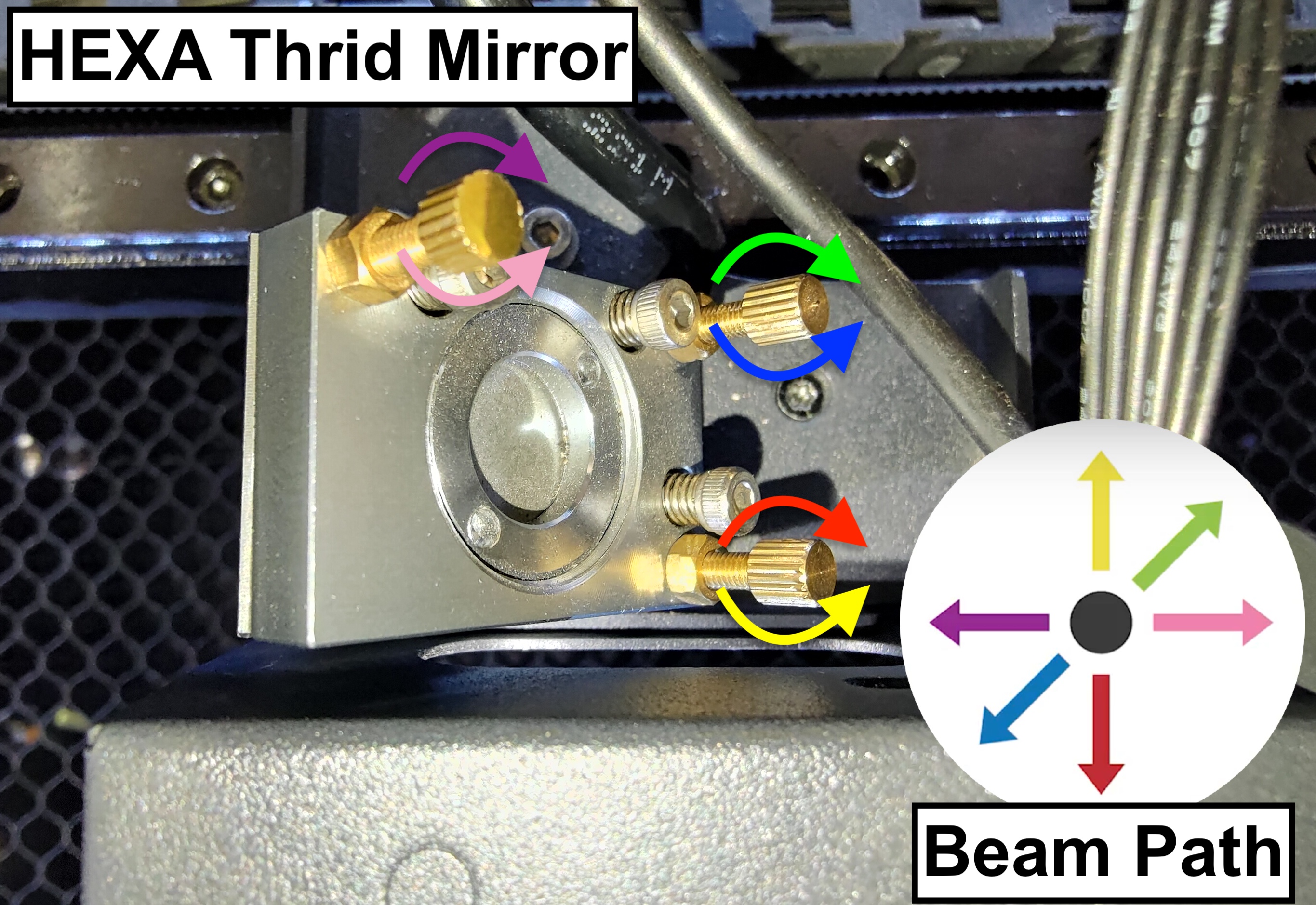

Det finns tre skruvar på den tredje spegeln, och att rotera dem medurs eller moturs kommer att ändra den vertikala strålbanan, vilket betyder att positionen för den lilla pricken på tejpen kommer att ändras.
Observera att varje gång du justerar skruven kan banan ändras. För att säkerställa noggrannhet måste du hitta ett rent område att fästa tejpen på munstyckets spets. Tejpen kan återanvändas tills hela det rena området är använt.

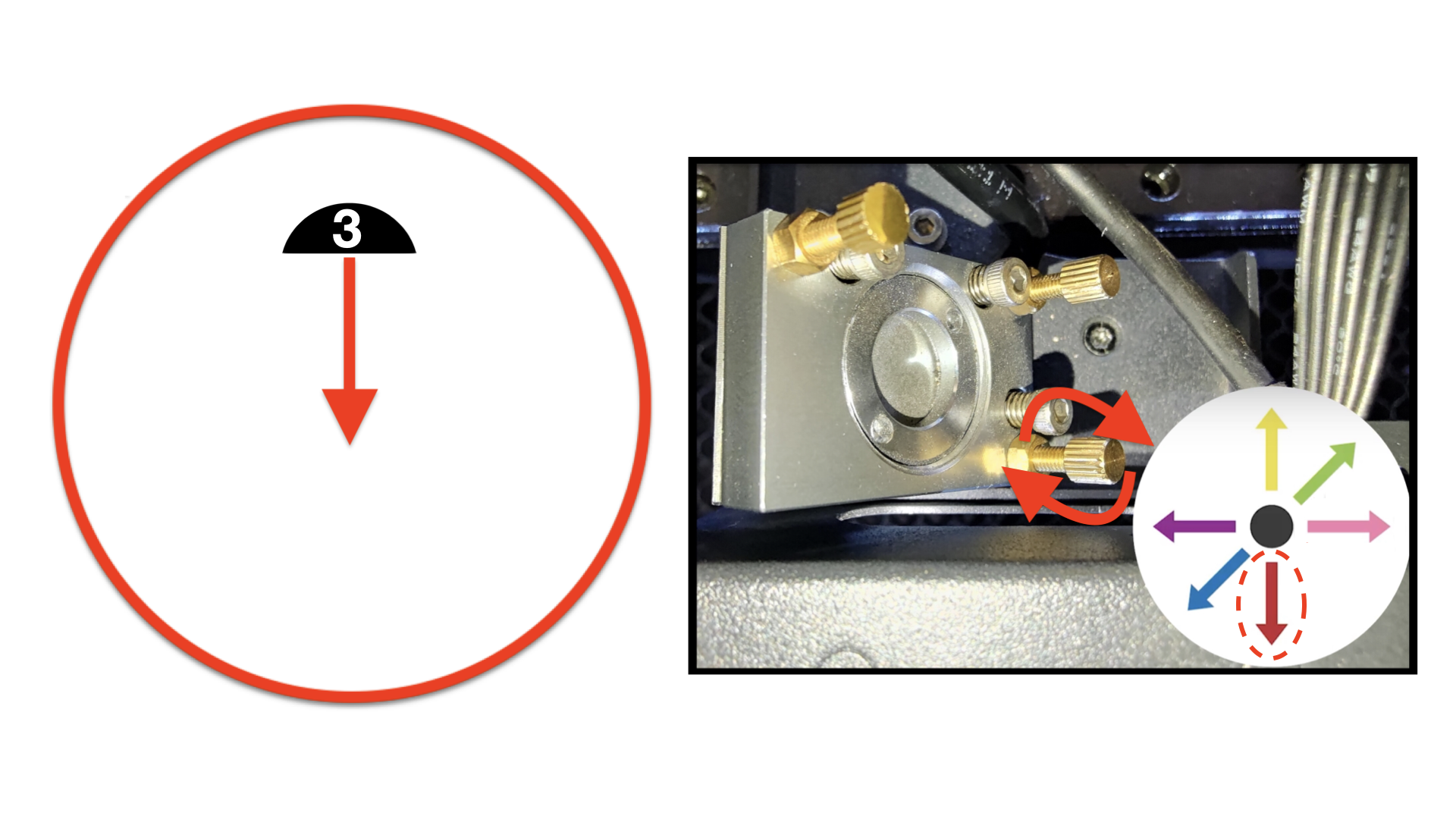

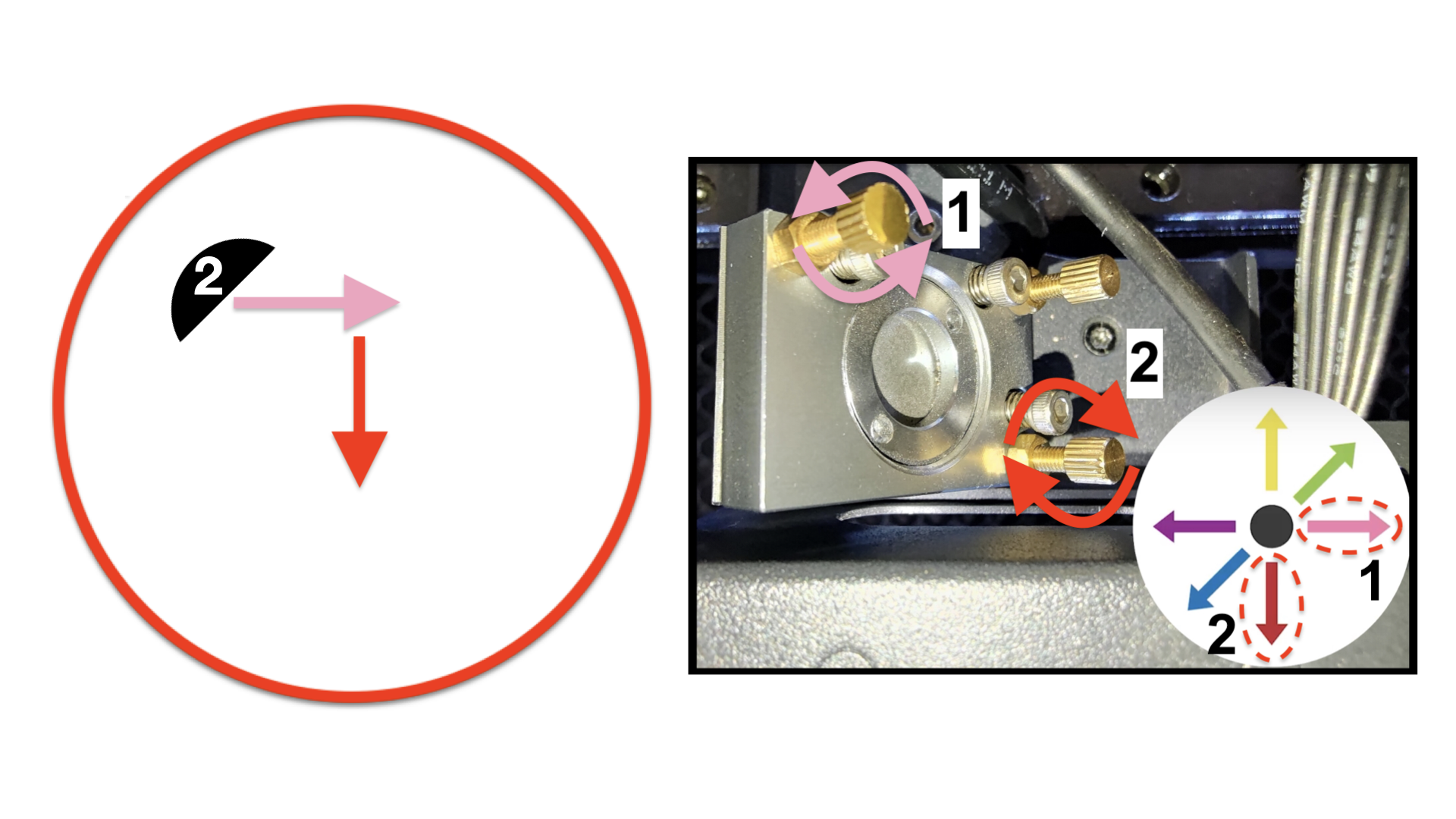

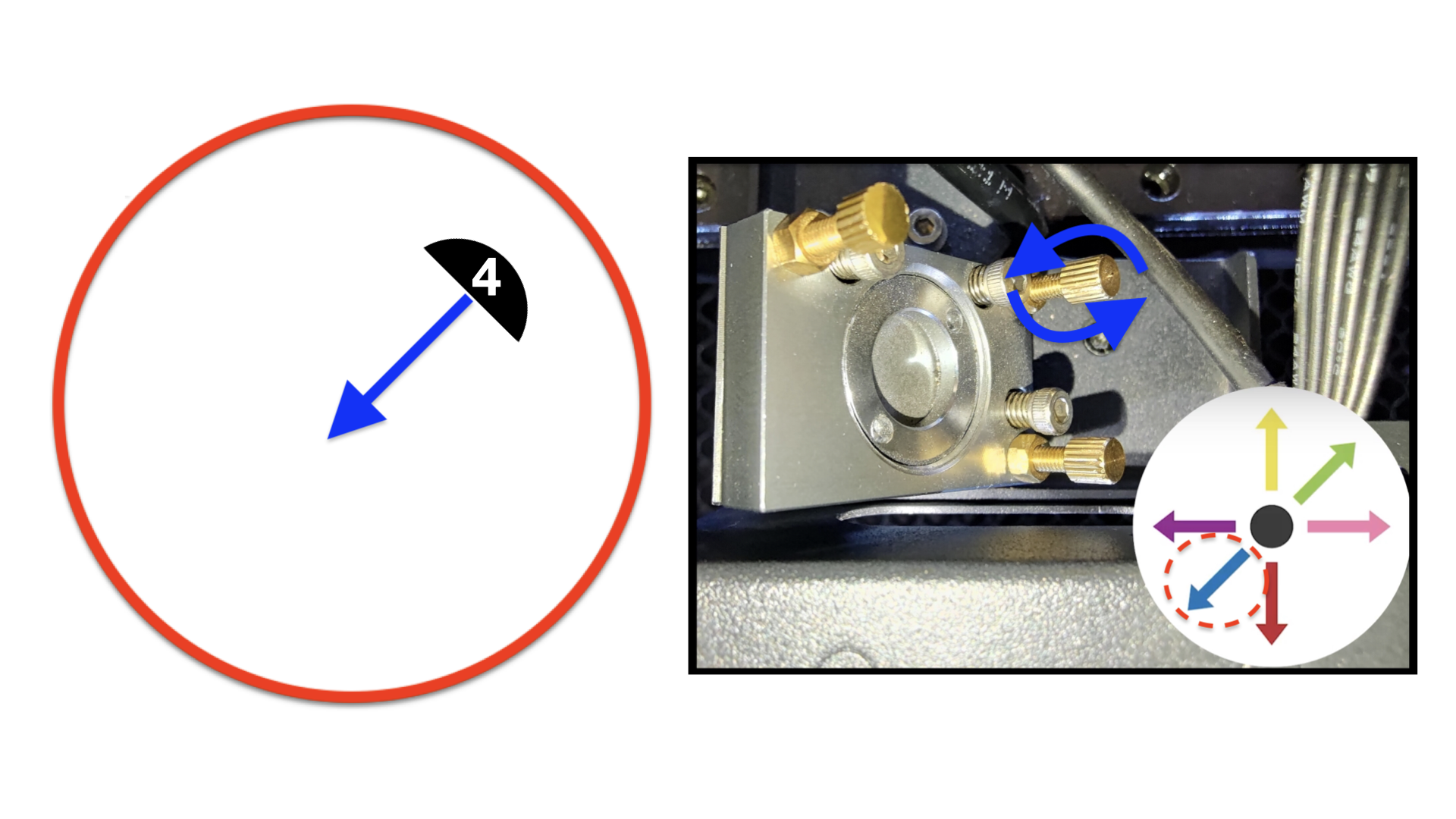

Steg 9-2-1 - Lokalisera skruven som ska justeras
Bestäm positionen för den vertikala pricken och rikta in skruven och dess rotationsriktning.
Först måste du känna till hela området som pricken kan flyttas till.
Det är faktiskt samma område som munstyckets spets. Det pressade märket på tejpen är området.
Hitta sedan numret som liknar din vertikala pricks position
Schematisk bild:
Innan du justerar skruven, lär dig hur man lossar muttern ordentligt:
Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.
För #1:
Den vertikala pricken måste gå till höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste vridas moturs.
Vänligen se fotot nedan.
För #2:
Den vertikala pricken måste gå ner till höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste roteras moturs för att gå till höger.
Den nedre högra skruven måste roteras medurs för att gå ner.
Vänligen se fotot nedan.
För #3:
Den vertikala punkten måste gå ner för att vara rund och i mitten.
När du står framför maskinen:
Den nedre högra skruven måste roteras medurs för att gå ner.
Vänligen se fotot nedan.
För #4:
Den vertikala punkten måste gå ner till vänster för att vara rund och i mitten.
När du står framför maskinen:
Den övre högra skruven måste vridas moturs.
Vänligen se fotot nedan.
För #5:
Den vertikala punkten måste gå till vänster för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste vridas medurs.
Vänligen se fotot nedan.
För #6:
Den vertikala punkten måste gå upp till vänster för att vara rund och i mitten.
När du står framför maskinen:
Den övre vänstra skruven måste vridas medurs för att gå till vänster.
Den nedre högra skruven måste vridas moturs för att gå upp.
Vänligen se fotot nedan.
För #7:
Den vertikala punkten måste gå upp för att vara rund och i mitten.
När du står framför maskinen:
Den nedre högra skruven måste vridas moturs för att gå upp.
Vänligen se fotot nedan.
För #8:
Den vertikala punkten måste gå upp till höger för att vara rund och i mitten.
När du står framför maskinen:
Den övre högra skruven måste vridas medurs.
Vänligen se fotot nedan.
Steg 9-2-2 - Dra åt muttern efter justeringen
Vänligen dra åt muttern efter justering av skruven genom att vrida den medurs.
Steg 9-3 - Kontrollera Z-axelns bana i det nedre högra hörnet av bädden
Placera ett lager tejp på munstyckets spets, flytta laserhuvudet till arbetsytans nedre högra hörn och gör en puls.
Ta bort tejpen och kontrollera om punkten är rund.
(Det är normalt att hörnpunkten är mindre än mittpunkten. Vänligen se exemplen nedan.)
Bra exempel:
Acceptabla exempel:
Dåliga exempel:
- Om din punkt inte är rund, gå tillbaka till steg 9-4 för att justera om den optiska banan från den tredje spegeln till bädden (Z-axeln) som inte är tillräckligt vertikal.
- Om din punkt är rund, gå till steg 9-5.
Steg 9-4 - Justera Z-axelns bana i det nedre högra hörnet av bädden
- Se steg 9-2 och slutför justeringen. Justeringsmetoden är densamma som för att justera punkten i mitten av bädden.
- Kontrollera den vertikala punkten i mitten igen efter att ha justerat det nedre högra hörnet.
Om det inte är möjligt att få runda prickar i båda positionerna samtidigt, hoppa över justeringen av det nedre högra hörnet, gå till steg 9-5, och genomför steg 10.
Steg 9-5 - Samla in tejpen från munstyckets spets (Z-axel)
Placera ett lager tejp på munstyckets spets, flytta laserhuvudet till mitten av arbetsytan och gör en puls.
Ta bort tejpen från den munstycke och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
Placera en annan enkellagers tejp på munstyckets spets, flytta laserhuvudet till arbetsytans nedre högra hörn och gör en puls.
Ta bort tejpen från munstycket och sätt den på papperet.
Skriv ner positionen och antalet pulser som på bilden nedan.
######################################################################
Justeringsprocessen för den optiska banan är nu klar.
- Om du inte har några problem med maskinen kan du sluta här, och de insamlade tejpbitarna kan kastas.
- Om du har problem relaterade till justering eller laserutgång, gå vidare till Steg 10 och behåll de insamlade tejpbitarna för felsökning och rapportering.
######################################################################
Steg 10 - Insamling av tejp och kontroll av munstyckstyp
Om din optiska vägsjustering är korrekt men maskinen har andra problem, kontakta din lokala återförsäljare och spara den insamlade tejpen, som kan delas med återförsäljaren vid behov.
Om dina vertikala prickar i båda positionerna inte är i linje samtidigt, gå till Steg 10-1 för att kontrollera din munstyckstyp.
Steg 10-1 - Kontroll av munstyckstyp
Se article för att demontera skyddet och fokuslinsen för att kontrollera typen av ditt munstycke.

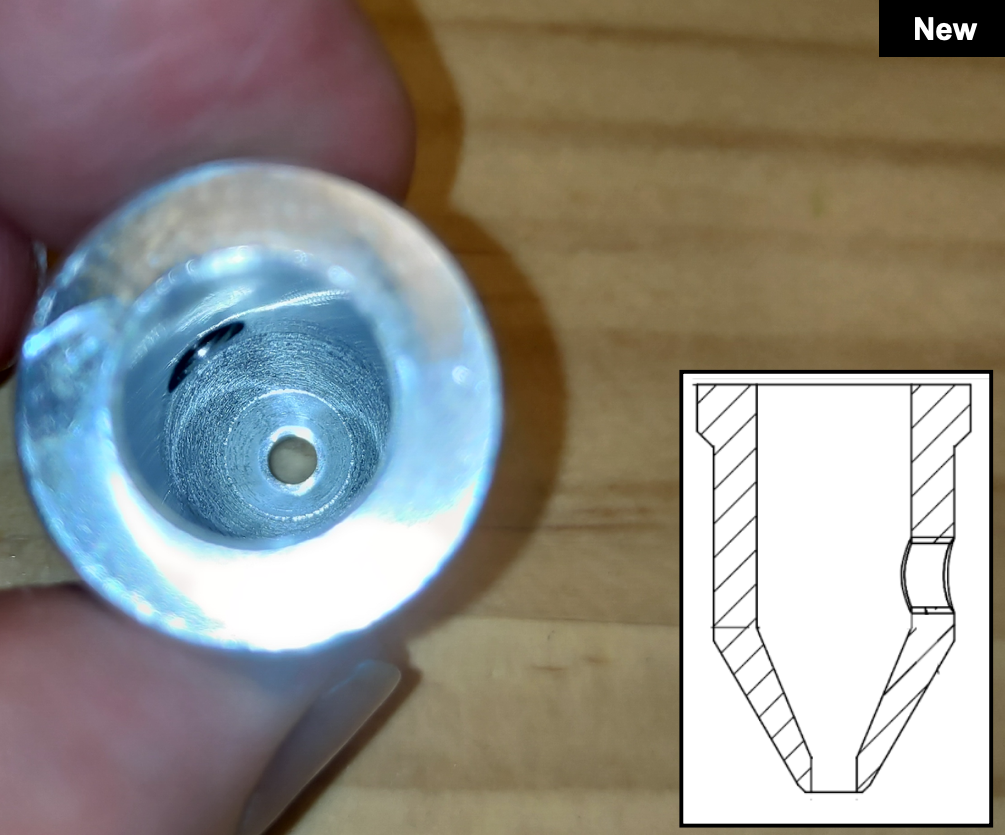

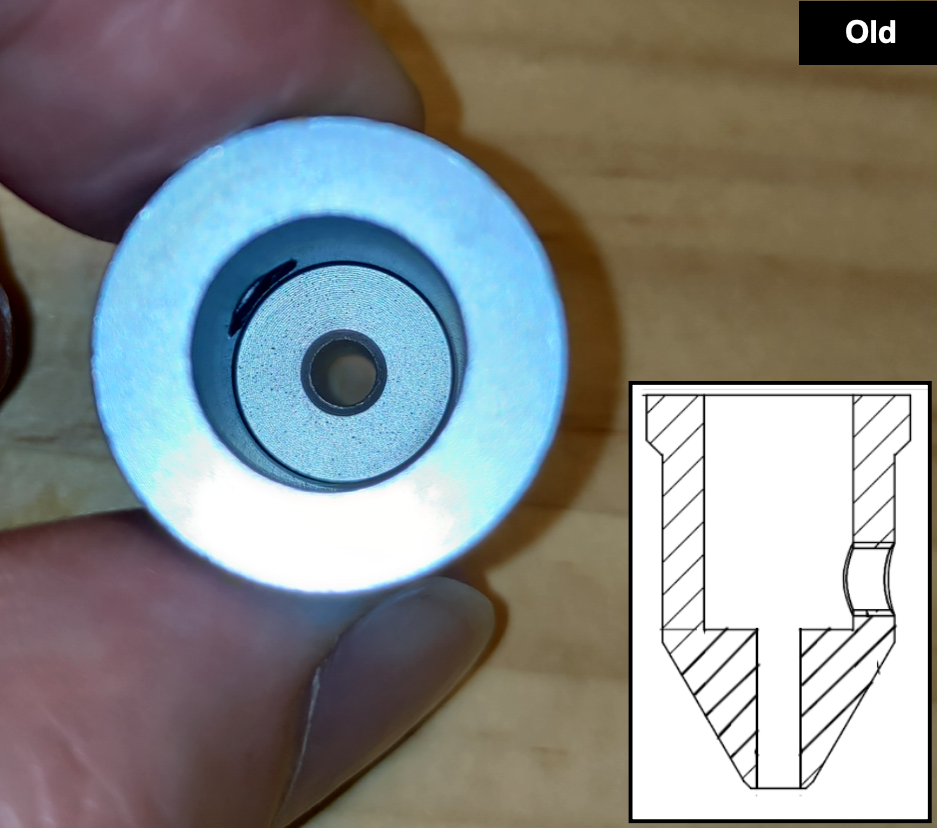

Den nya typen av munstycke har ett förstorat inre utrymme, vilket ger större tolerans för OPA. Detta innebär att det blir enklare att justera strålgången med den nya typen.
- Om du har en gammal typ, ta ett foto och informera din återförsäljare för att skicka dig en ny typ av munstycke och gå till Steg 10-2 för att samla in fler tejpbitar.
- Om du redan har den nya typen, hoppa över detta steg och gå direkt till steg 10-2 för att samla in fler tejpbitar.
Steg 10-2 - Tejpinsamling
- Använd en bit dubbelsidigt tejp. Gör den första punkten i övre vänstra hörnet med tre laserpulser.
- Behåll tejpen och gör den andra punkten i det övre högra hörnet med 3 laserpulser.
- Samla in den första tejpen. Skriv ner positionen och antalet pulser:
- Använd en annan ny bit dubbelsidigt tejp. Gör den första punkten i nedre vänstra hörnet med tre laserpulser.
- Behåll tejpen och gör den andra punkten i det nedre högra hörnet med 3 laserpulser.
- Samla in den sista tejpen. Skriv ner positionen och antalet pulser.
- Ta slutligen en närbild av munstycksspetspunkterna.
Efter att ha samlat in tejperna, gå vidare till steg 11 för att rapportera till din återförsäljare.
Steg 11 - Rapportera till lokal återförsäljare eller FLUX Support
- Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]
Den insamlade informationen, såsom foton eller videor som visar maskinens problem enligt denna artikel, behöver delas med återförsäljaren eller FLUX Support.
#END
Kommentarer
0 kommentarer
logga in för att lämna en kommentar.
