Rekommenderad frekvens

En gång var 3:e månad

Anmärkningar: IFör att undvika att glaslaserröret går sönder på grund av värmen som genereras under laserexcitation och att vattenpumpen täpps igen, är det nödvändigt att upprätthålla vattenkylningseffekten med tillräckligt med destillerat vatten.

Video

Förberedelseobjekt

Egen förberedelse:
1｜Nåltång
2｜Pappershandduk eller trasa
3｜Vattenbehållare

Ingår i tillbehörslådan:
4｜Torxskruvmejsel
5｜3mm insexnyckel
6｜Dubbelhuvudnyckel
7｜Tratt



Underhållssteg

0. Koppla ur strömmen

Stäng av maskinen och koppla ur strömkabeln innan du byter eller fyller på vatten.

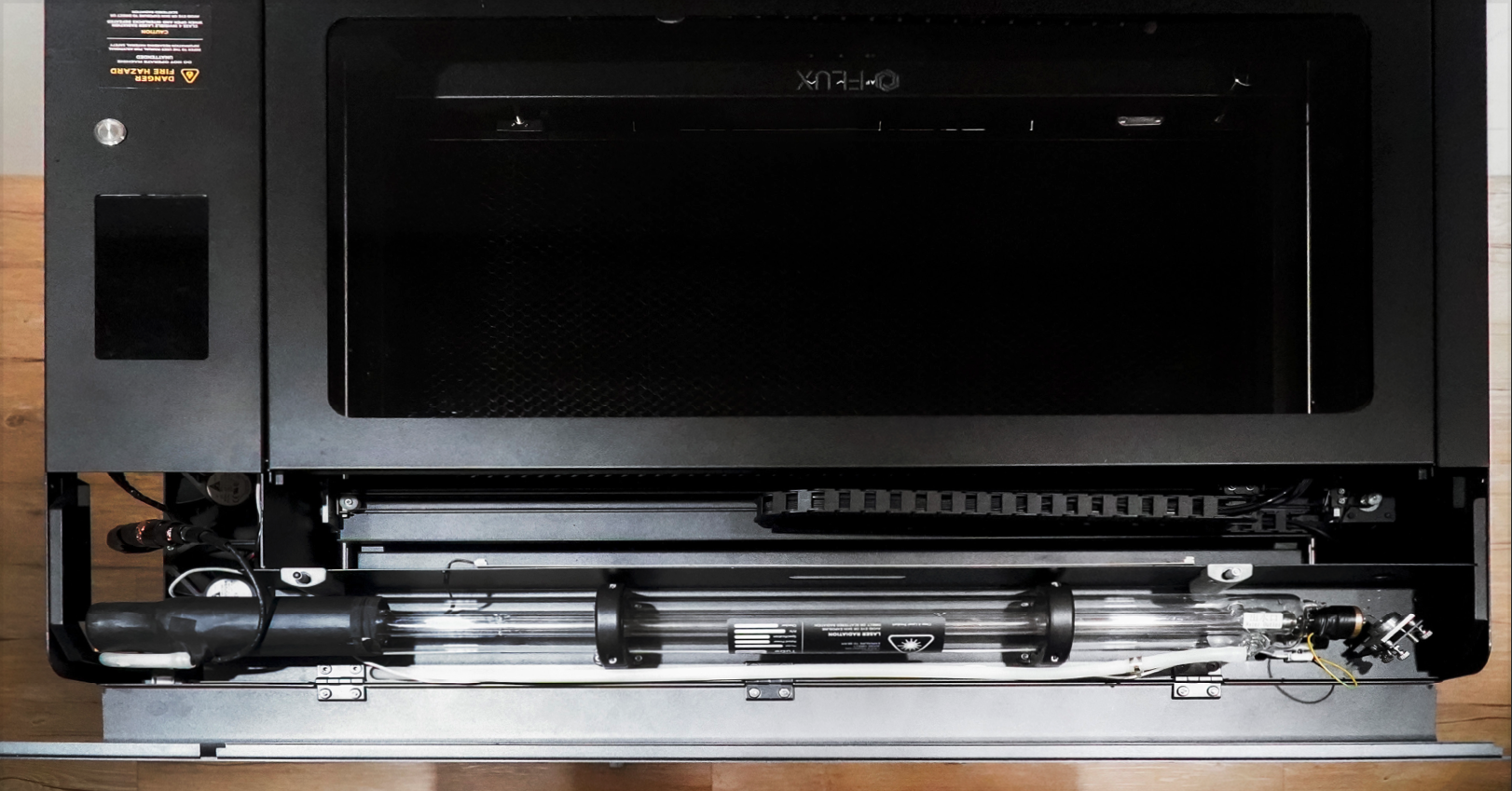

Använd en Torx-skruvmejsel för att ta bort de två skruvarna på båda sidor av det bakre höljet och lyft sedan höljet.
Laserröret har två ändar: högspänningssidan är nära skärmen och lågspänningssidan är nära reflektionsspegeln.
Om vattnet inte är alltför smutsigt kan du hoppa över steg 1 och 2. Kom dock ihåg att den optiska vägen måste justeras på nytt efter att laserröret har flyttats.

1. Koppla bort laserrörets kablar

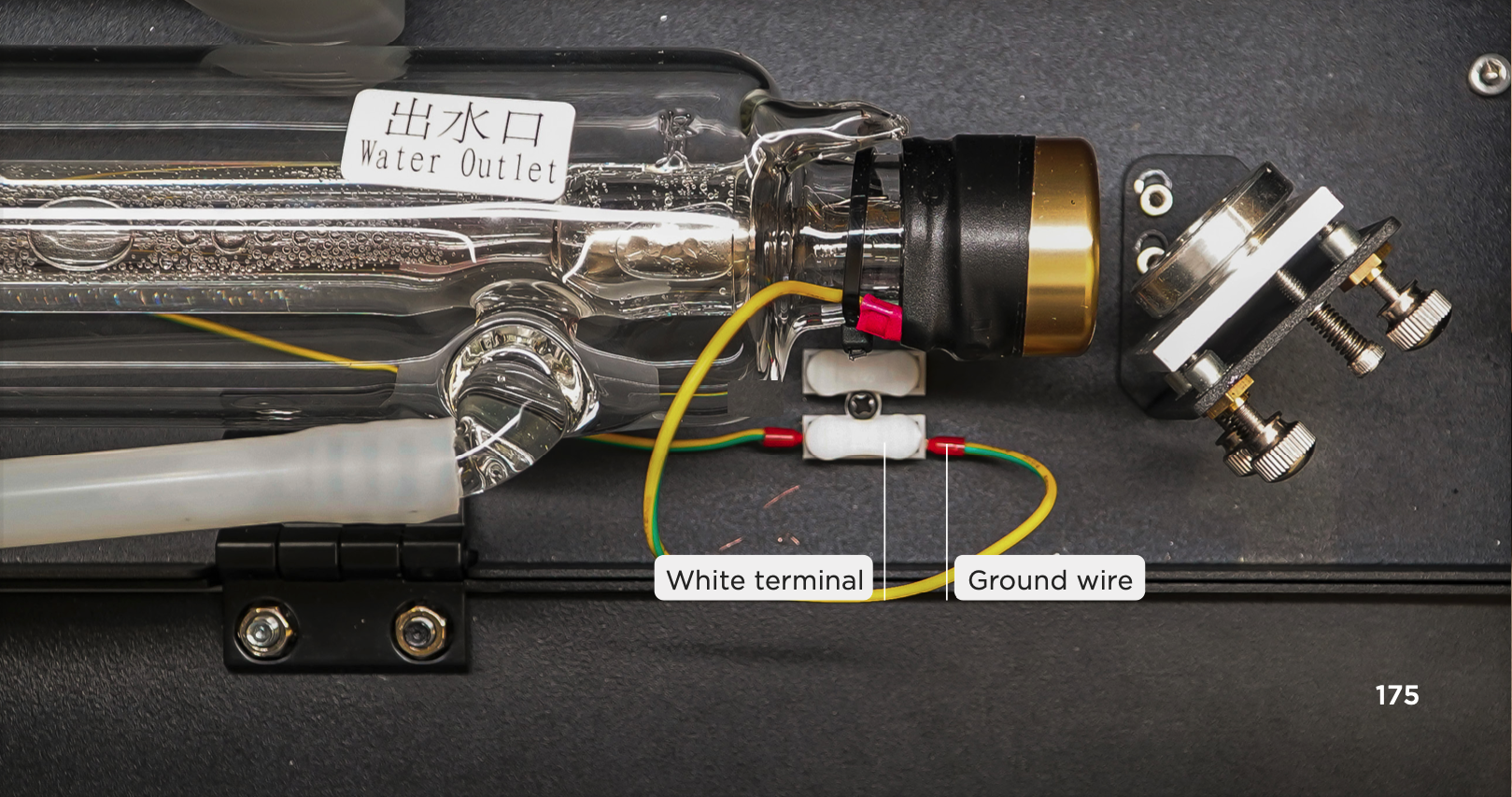

a. Tryck på den vita terminalen och dra ut jordkabeln (Foto ovan).

2. Ta bort laserrörets hållare

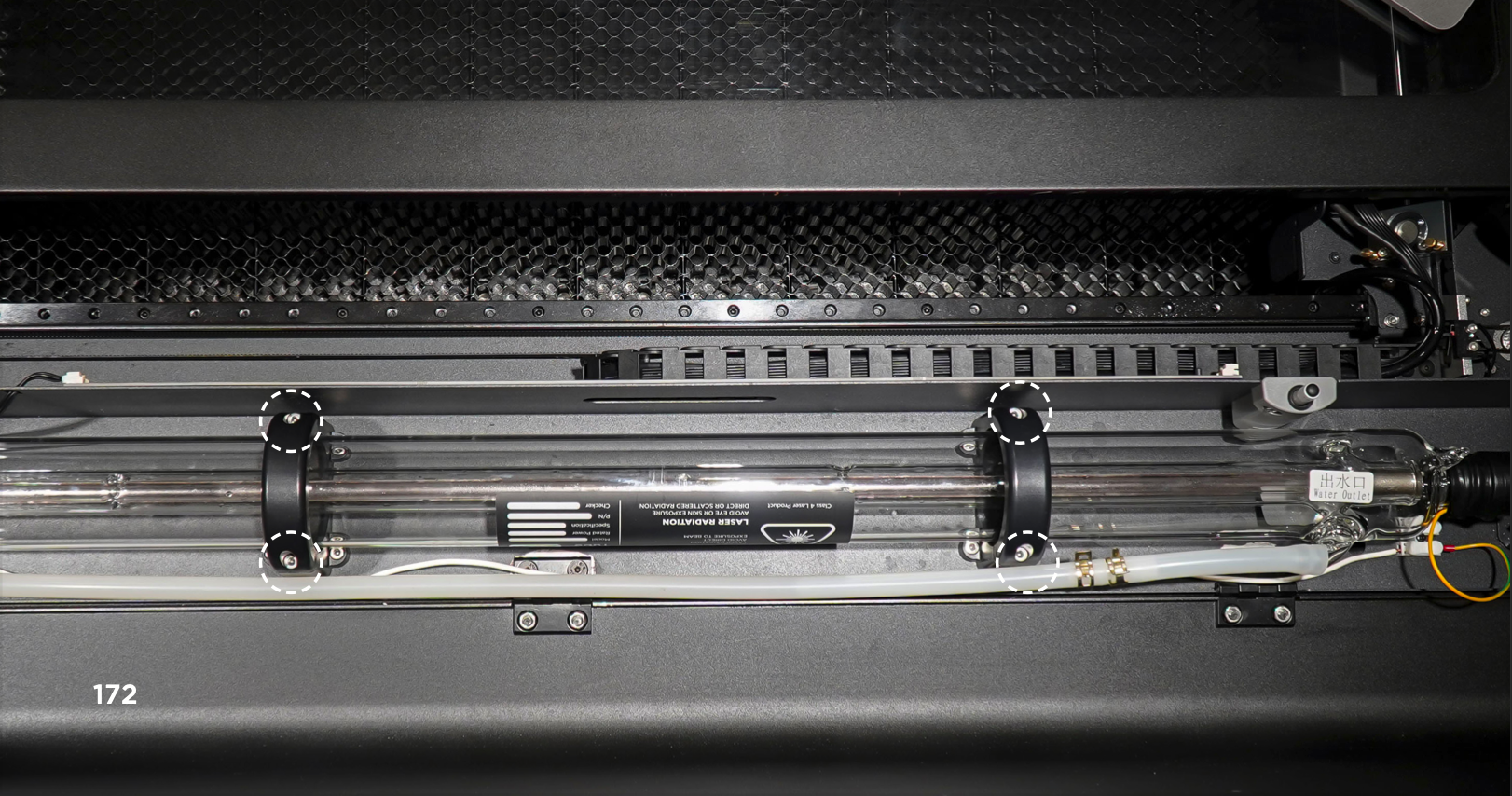

Använd en 3 mm insexnyckel för att lossa totalt 4 skruvar på laserrörets hållare (Foto nedan).


3. Ta bort laserröret för att tömma ut vattnet

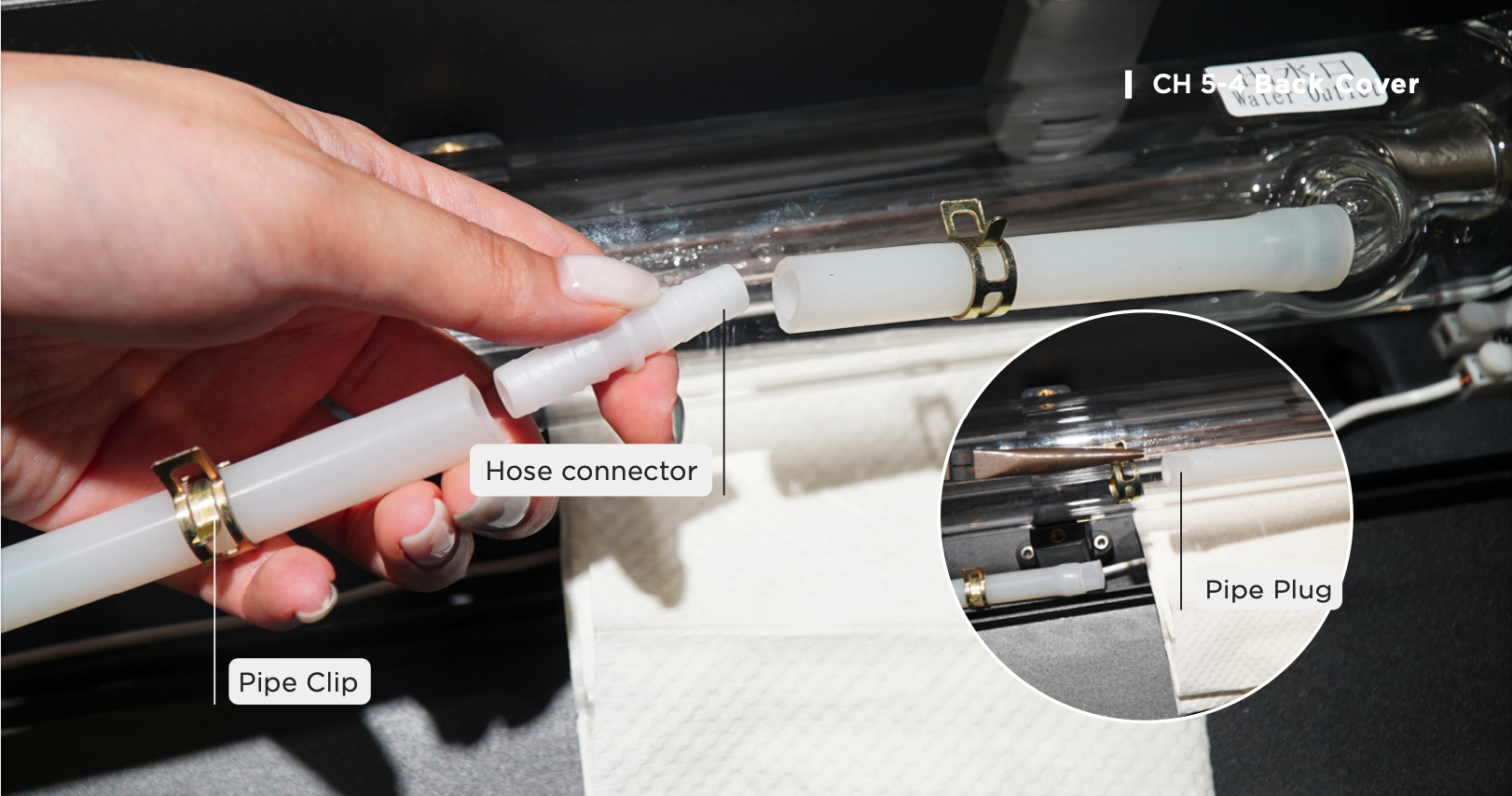

a. Placera en handduk eller pappershandduk under laserröret i händelse av läckage (Tänk på laserrörets position och vinkel) > Flytta båda rörclipsen bort från slangkopplingen med en spetsig tång > Ta bort fogen från en av slangarna och sätt omedelbart in slangpluggen > Upprepa samma sak för den andra slangen >

b. Dra den längre slangen till maskinens nedre sida (högspänningssidan) och placera öppningen i vattenbehållaren > Ta bort slangpluggen för att tömma vattnet (När vattenutloppet på lågspänningssidan är lägre än högspänningssidan kommer vattnet att rinna ut på grund av hävertfenomenet) >
c. Lyft laserröret för att tömma vattnet helt. (Hoppa över detta steg om du väljer att inte flytta röret.)



4. Placera tillbaka laserröret och sätt det på slangen

a. Placera laserröret i position som på bilden ovan (Hoppa över detta steg om du väljer att inte flytta laserröret.)

⚠️ Undvik att maskinens delar kommer i kontakt med vatten. Om vatten läcker eller sprids, låt maskinen torka helt innan du startar den.

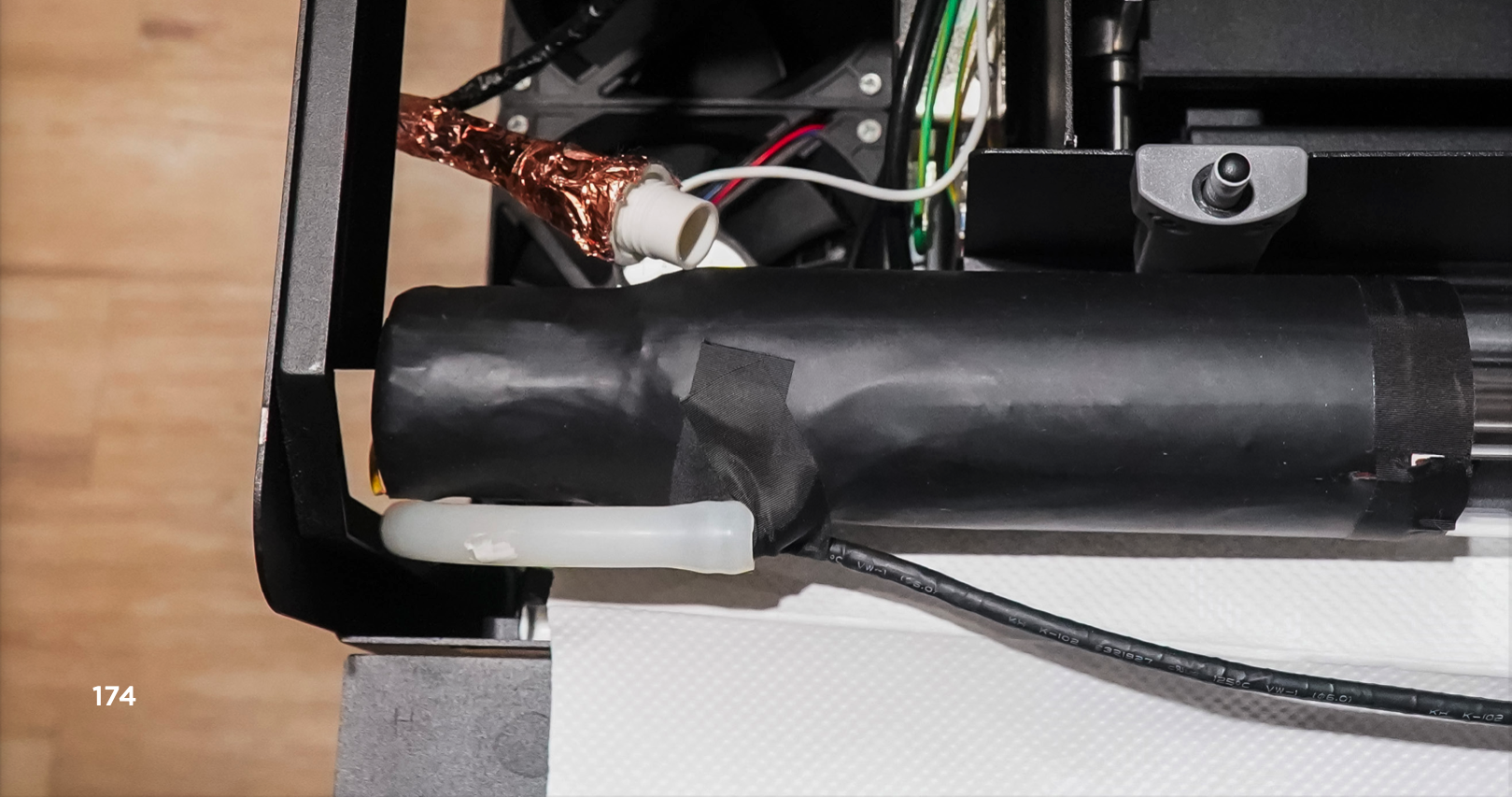

b. Ta bort pluggen på högspänningssidan och sätt på slangen. ___2022-09-29___4.39.11.png

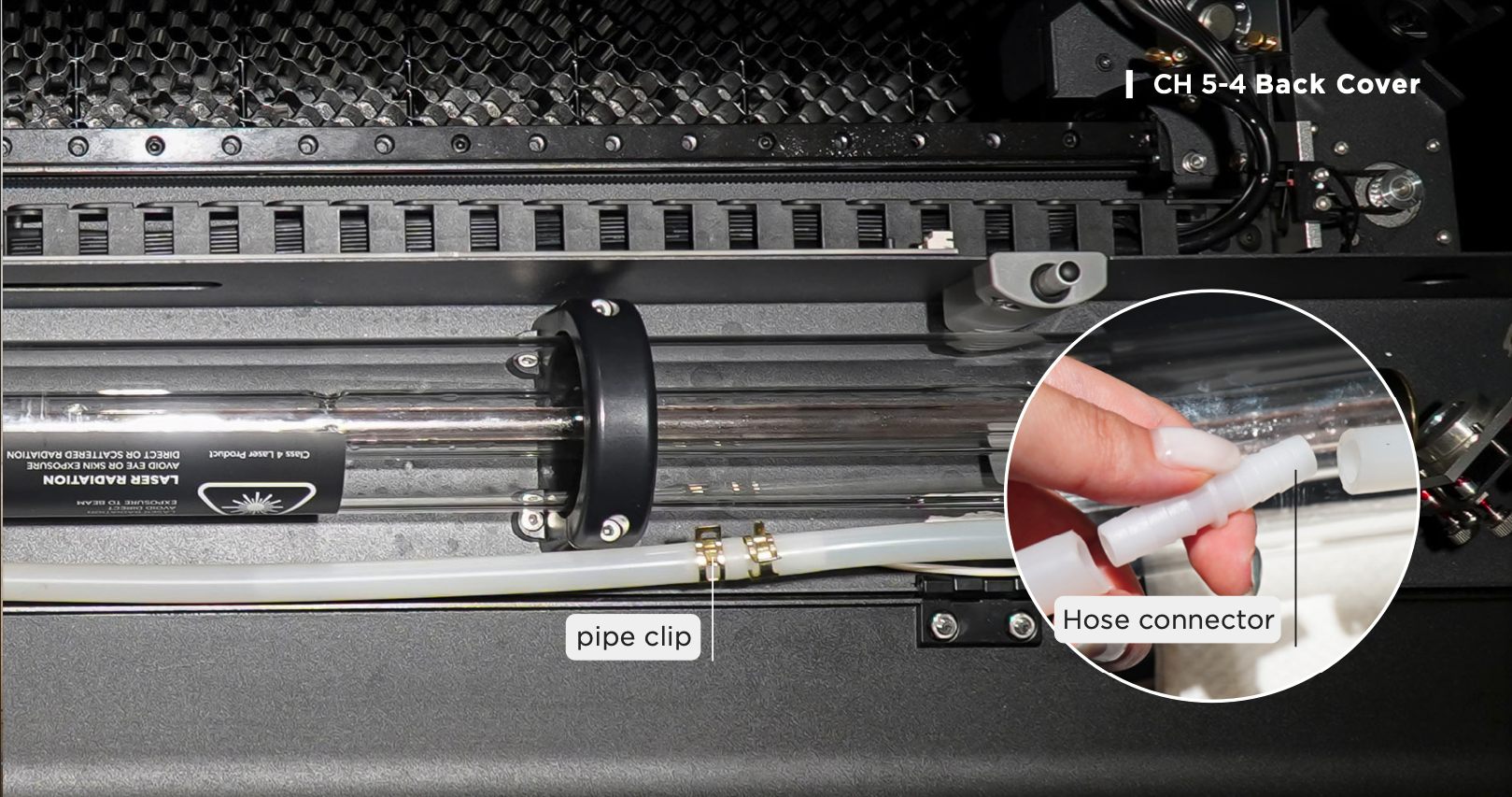

___2022-09-29___4.40.07.png c. På lågspänningssidan. Sätt clipset på den kortare slangen > Ta bort pluggen > Sätt in fogen på båda slangarna > Flytta båda clipsen närmare varandra för att förhindra läckage.

5. Anslut laserrörets jordkabel

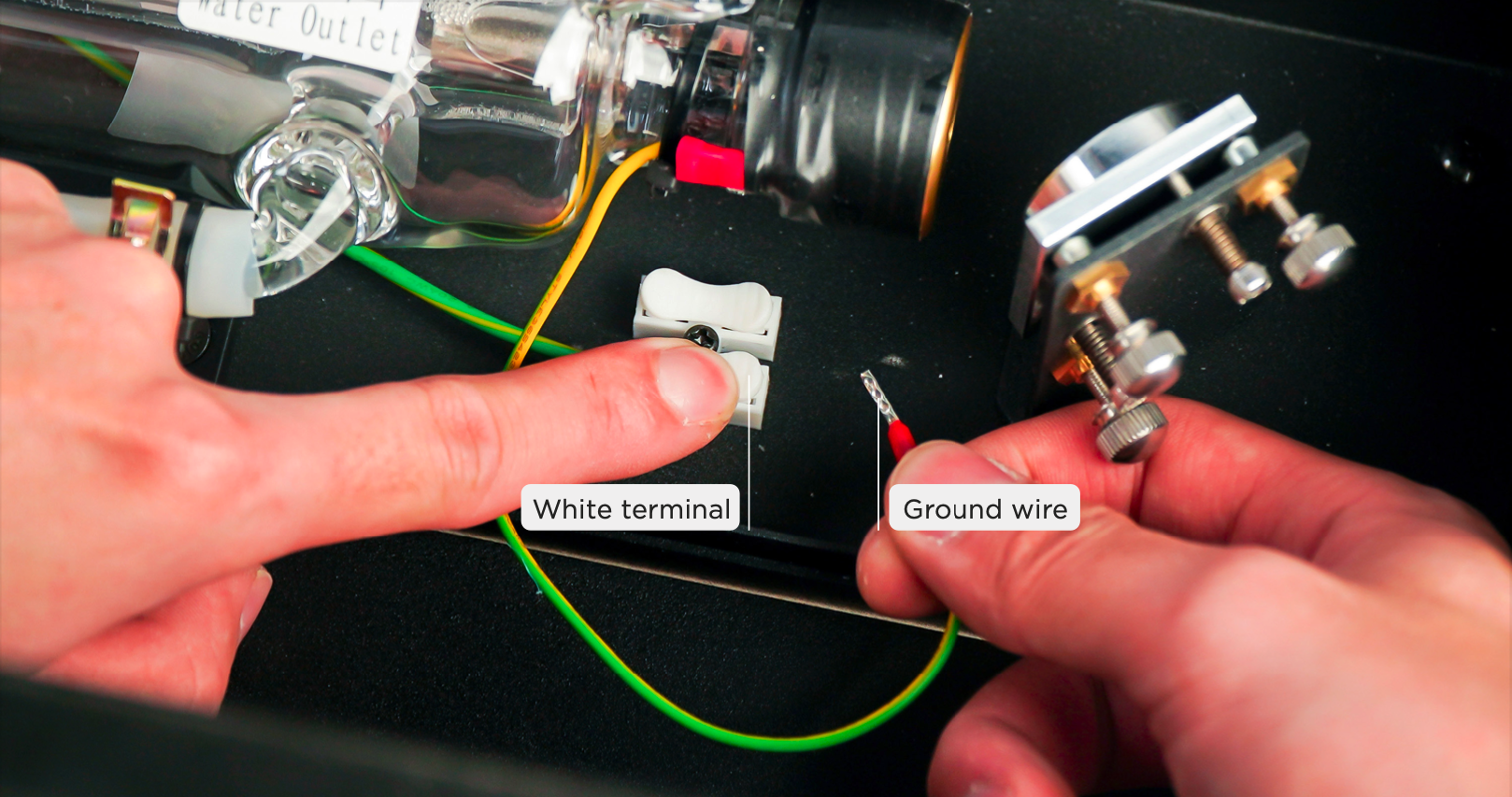

a. Till lågspänningssidan > Tryck ner den vita terminalen och sätt in jordkabeln > Släpp den vita terminalen > Dra försiktigt i jordkabeln för att kontrollera att den sitter ordentligt fast.


6. Fäst laserrörets hållare

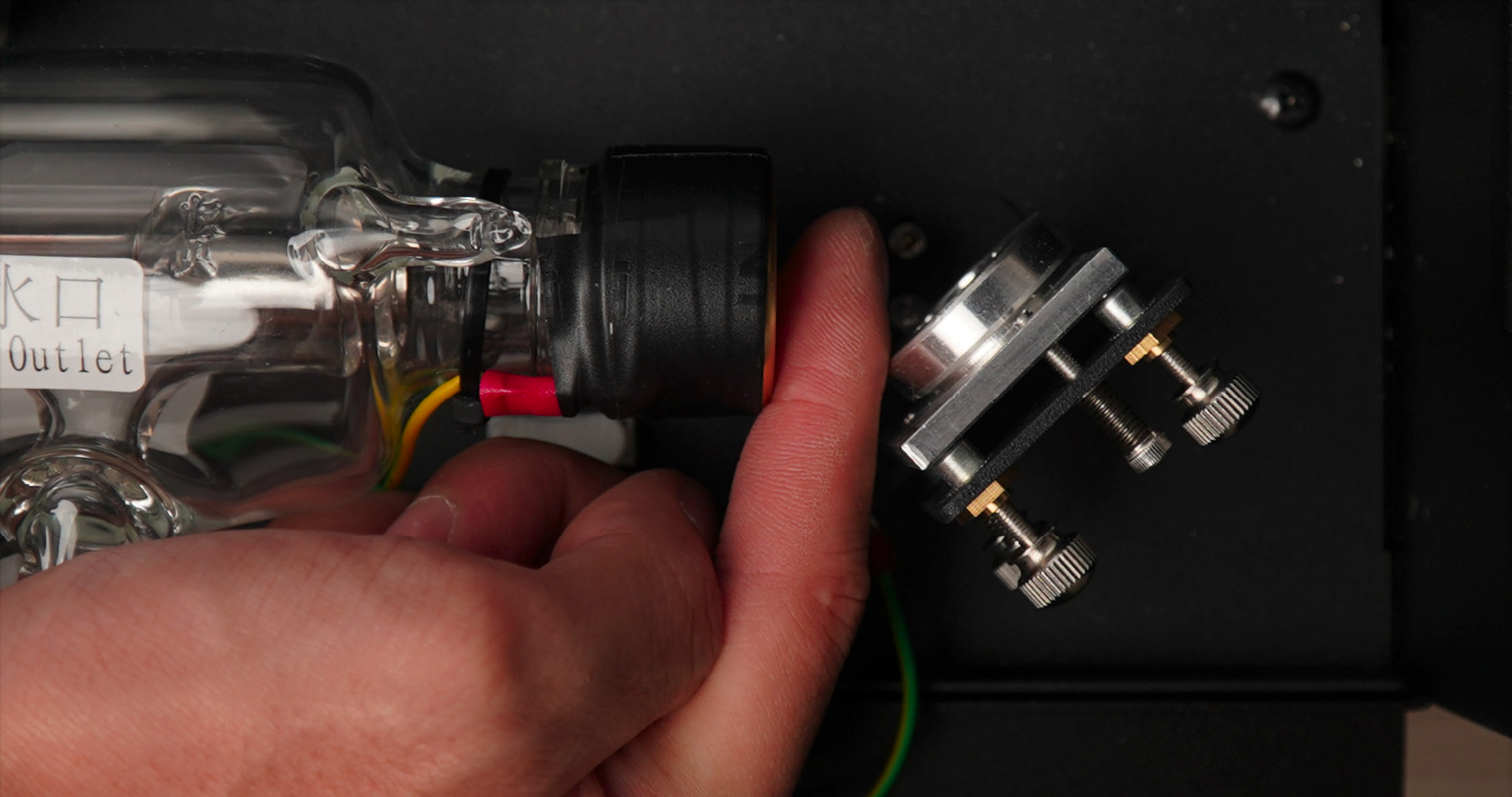

Se till att avståndet mellan laserröret och den första reflekterande spegeln är cirka 15 mm (ett fingers avstånd)

7. Nätsladd och uppstart

Anslut nätsladden och slå på maskinen.

8. Ta ut vattenpumpen

Ta bort den bakre fyrkantiga plattan med Torx-skruvmejseln > Ta ut vattenpumpen.


9. Vattenpåfyllning

Öppna pumpens lock med en dubbelhuvudsnyckel > Sätt i tratten > Häll i vattnet långsamt och håll det 50% fullt > Gå till "Underhållsläge" och vänta tills den är klar med hemning > Tryck på "Pump"-knappen för att slå på vattenpumpen > När vattentankens vatten minskar, häll i mer vatten tills tanken är 80% full.

10. Stäng vattenpumpens lock

Sätt tillbaka pumpens lock och dra åt det endast med fingrarna > Placera vattenpumpen tillbaka på plats.

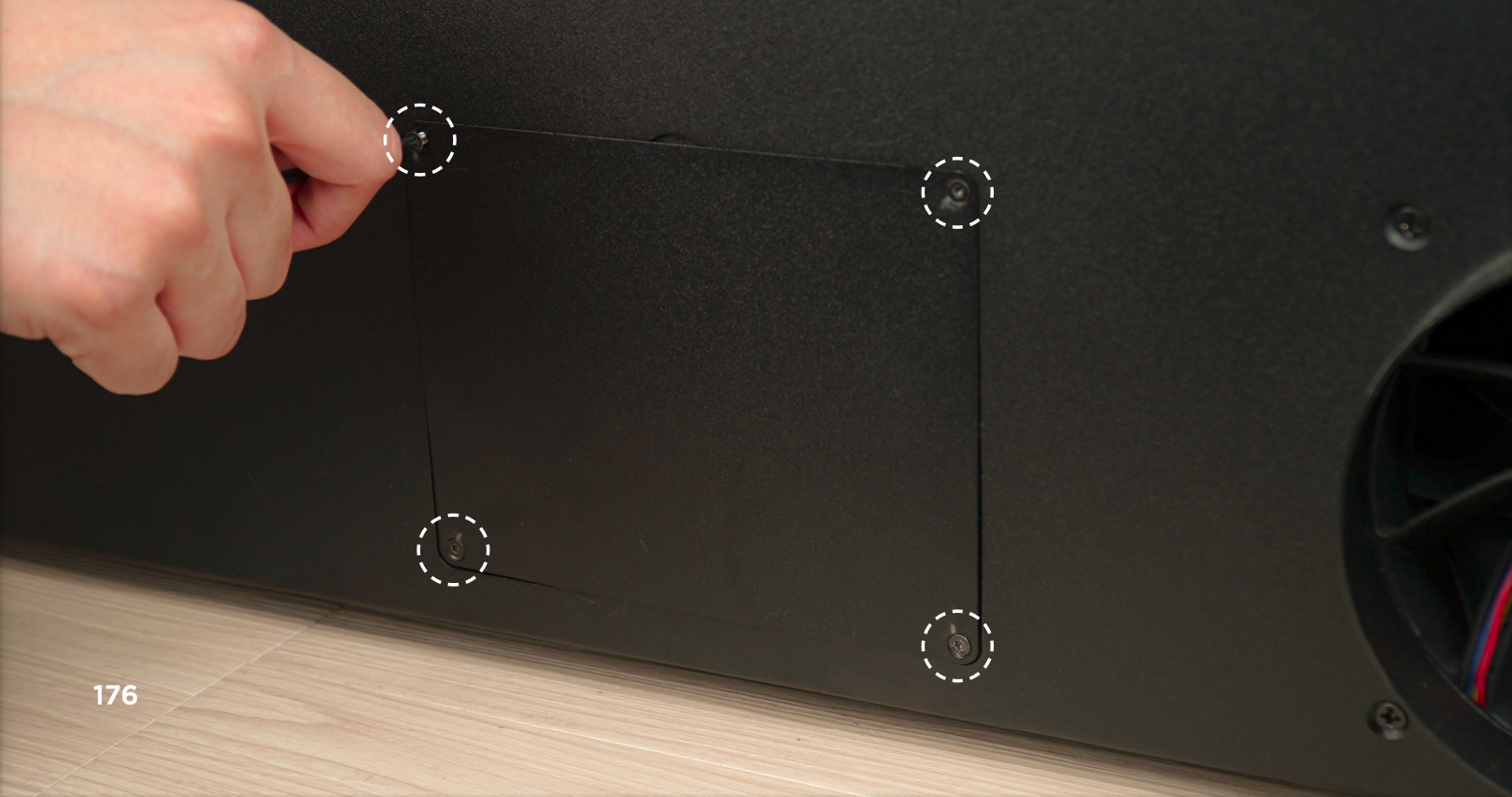

11. Montera ihop plattan igen

Fäst plattan igen genom att dra åt dessa 4 skruvar med en Torx-skruvmejsel.
