Beskrivning:
Om dina vertikala punkter inte kan hittas eller om de är alldeles för små på munstyckets tejp, indikerar det att din vertikala bana (Z-axel) är för mycket ur läge, och det kommer att vara svårt att justera med fokuslinsen på.
Därför kommer denna artikel att visa dig hur du kontrollerar och justerar den vertikala banan utan fokuslinsen.
Innan du börjar
Se till att din bana från 1:a till 2:a spegeln och banan från 2:a till 3:e spegeln är väl inriktade. Annars kommer stegen på denna sida att göra din optiska bana sämre. (Hur kontrollerar man?)

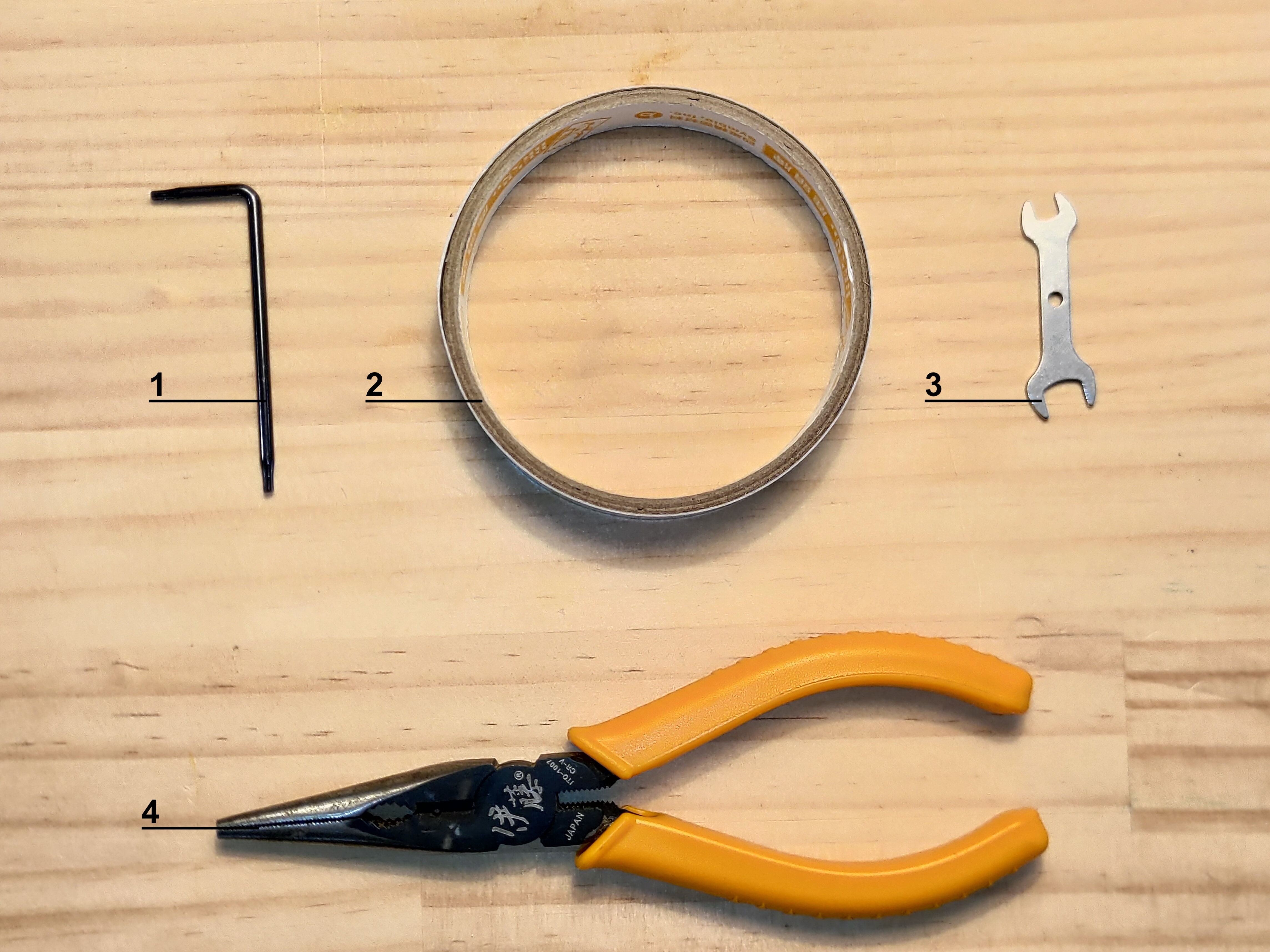

Steg 1 - Förberedelse av verktyg
1｜Torxskruvmejsel
2｜Dubbelsidig tejp
3｜Dubbelhuvudnyckel
4｜Tång
Steg 2 - Demontera laserhuvudets skydd

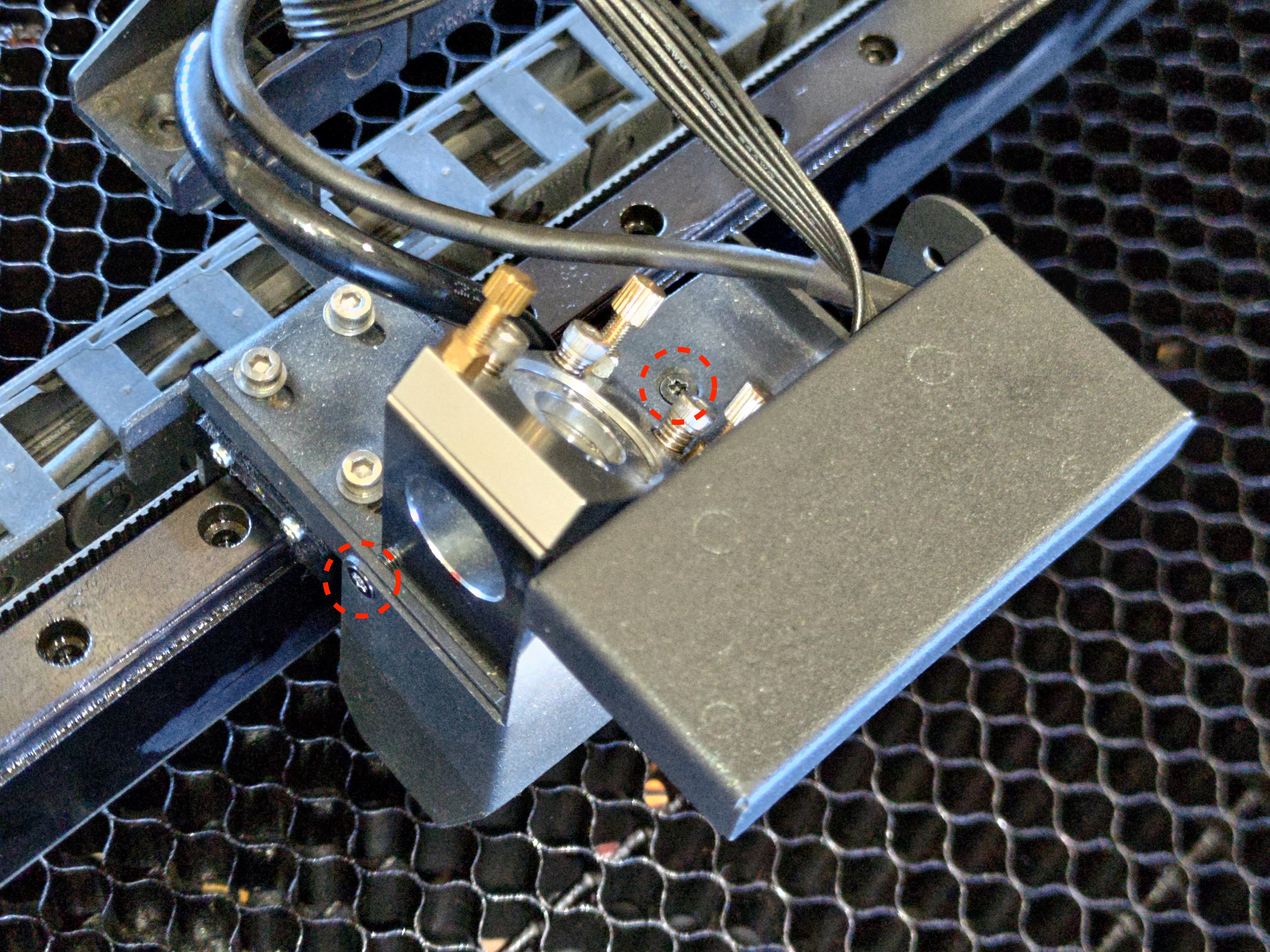

Sänk bädden till botten och använd Torxskruvmejseln för att skruva loss dessa två skruvar på laserhuvudenheten.
Steg 3 - Demontera munstycket och fokuslinsen
Ringen måste vridas medurs för att lossas.
Efter att ha lossat på ringen kan munstycket tas bort från laserhuvudenheten.

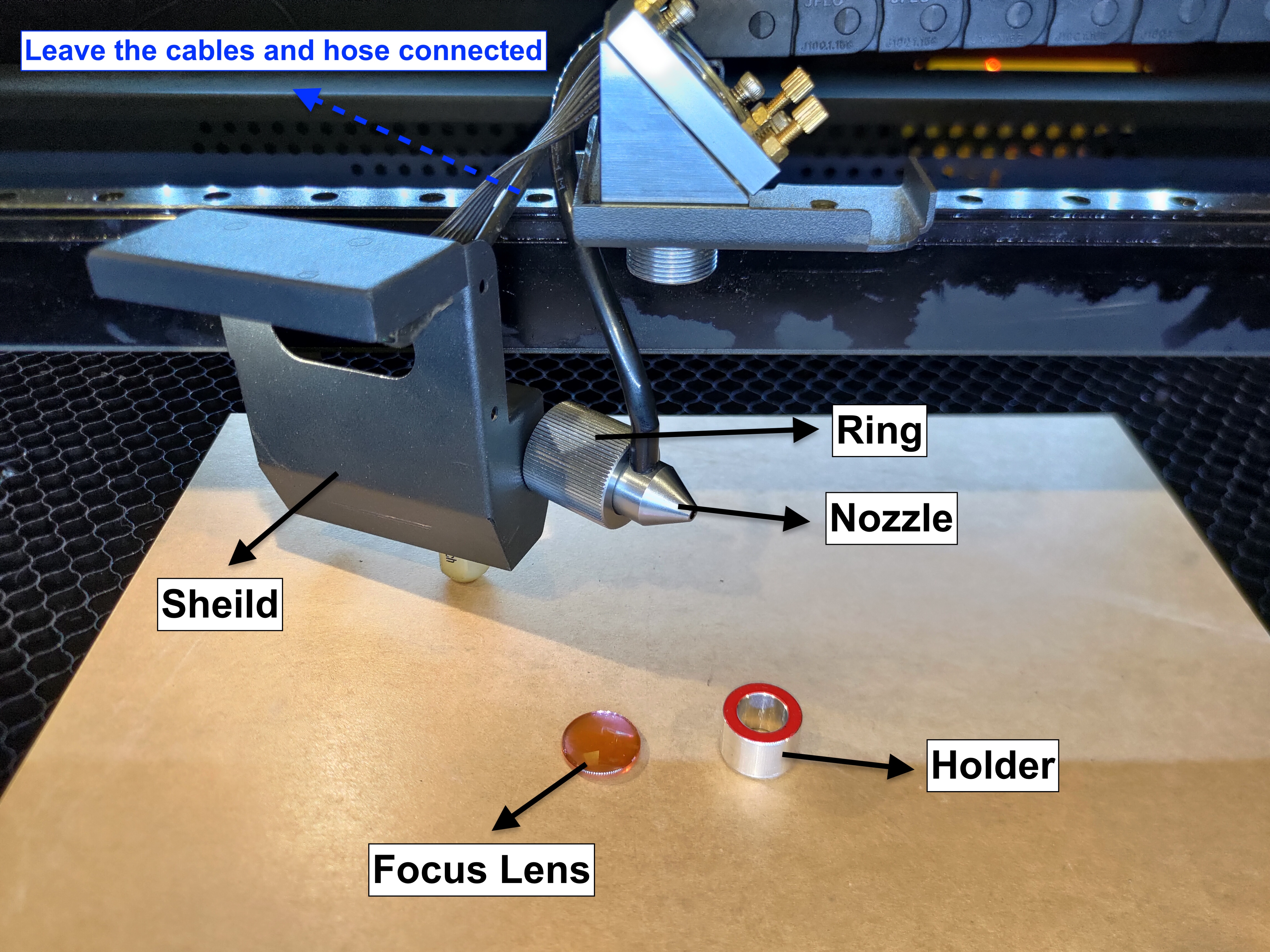

Inuti munstycket finns fokuslinsen och linshållaren.
Förvara dem på ett säkert sätt och låt kablarna och slangen vara anslutna.
Steg 4 - Lägg undan skyddet och munstycket

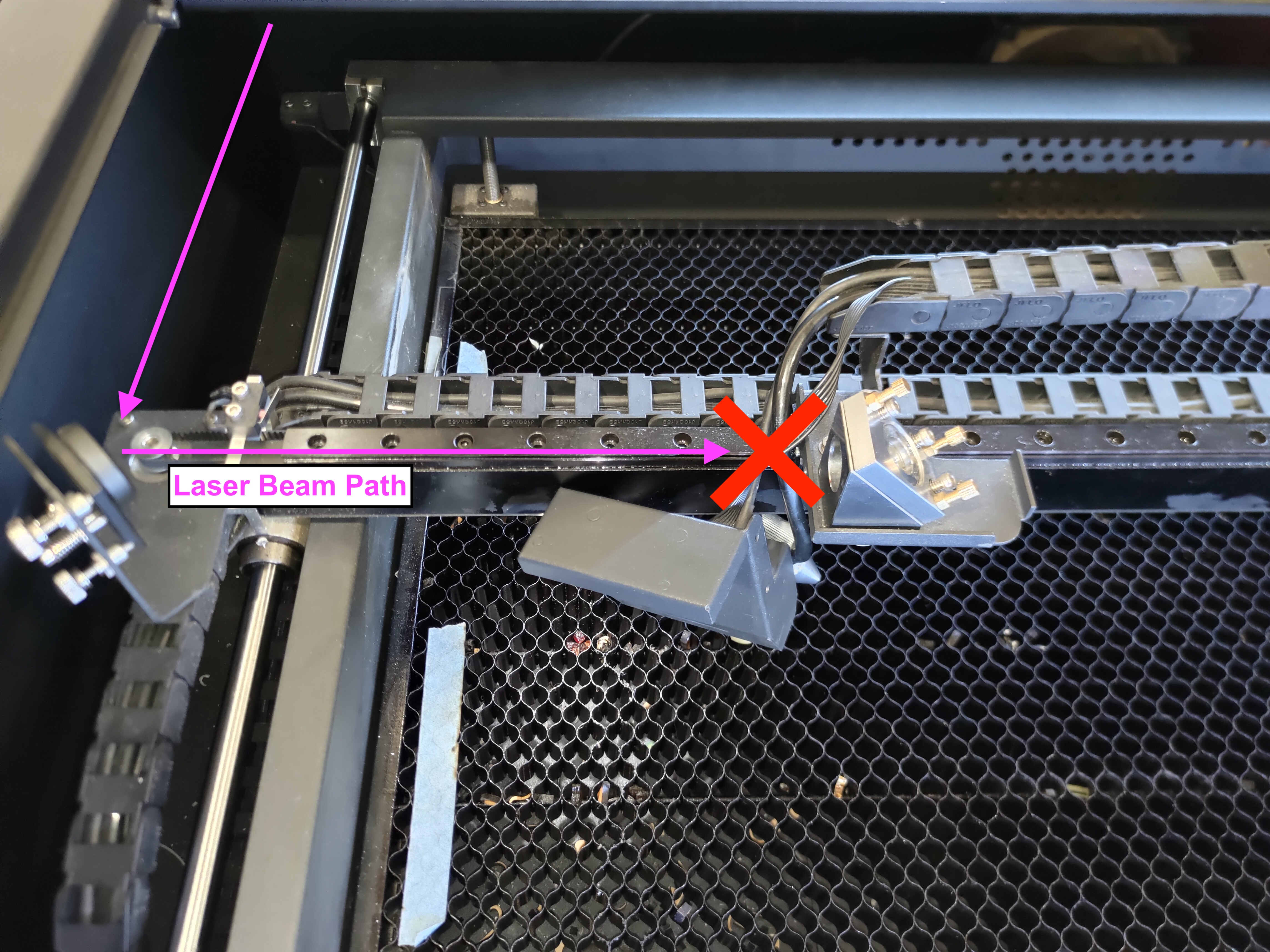

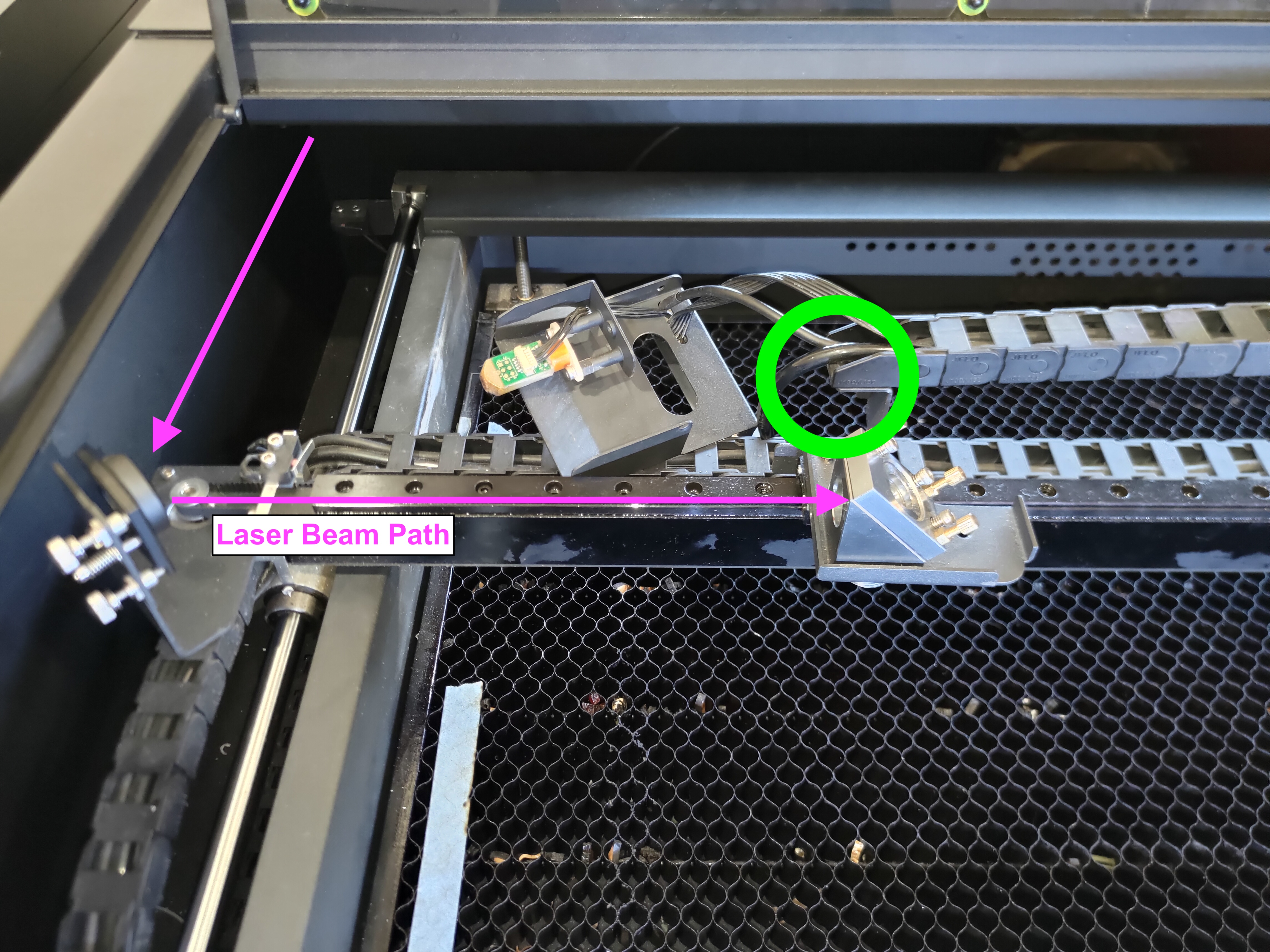

Placera skyddet med kablar och munstycket med slangen ovanför eller bakom plastkedjan för att undvika att laserstrålen träffar dem under pulsering.
Bra position:
Dålig position:
Steg 5 - Återställ den vertikala banan (Z-axeln) från den tredje spegeln
Använd dubbelskiftnyckeln och tången för att lossa de tre muttrarna på den tredje spegeln.

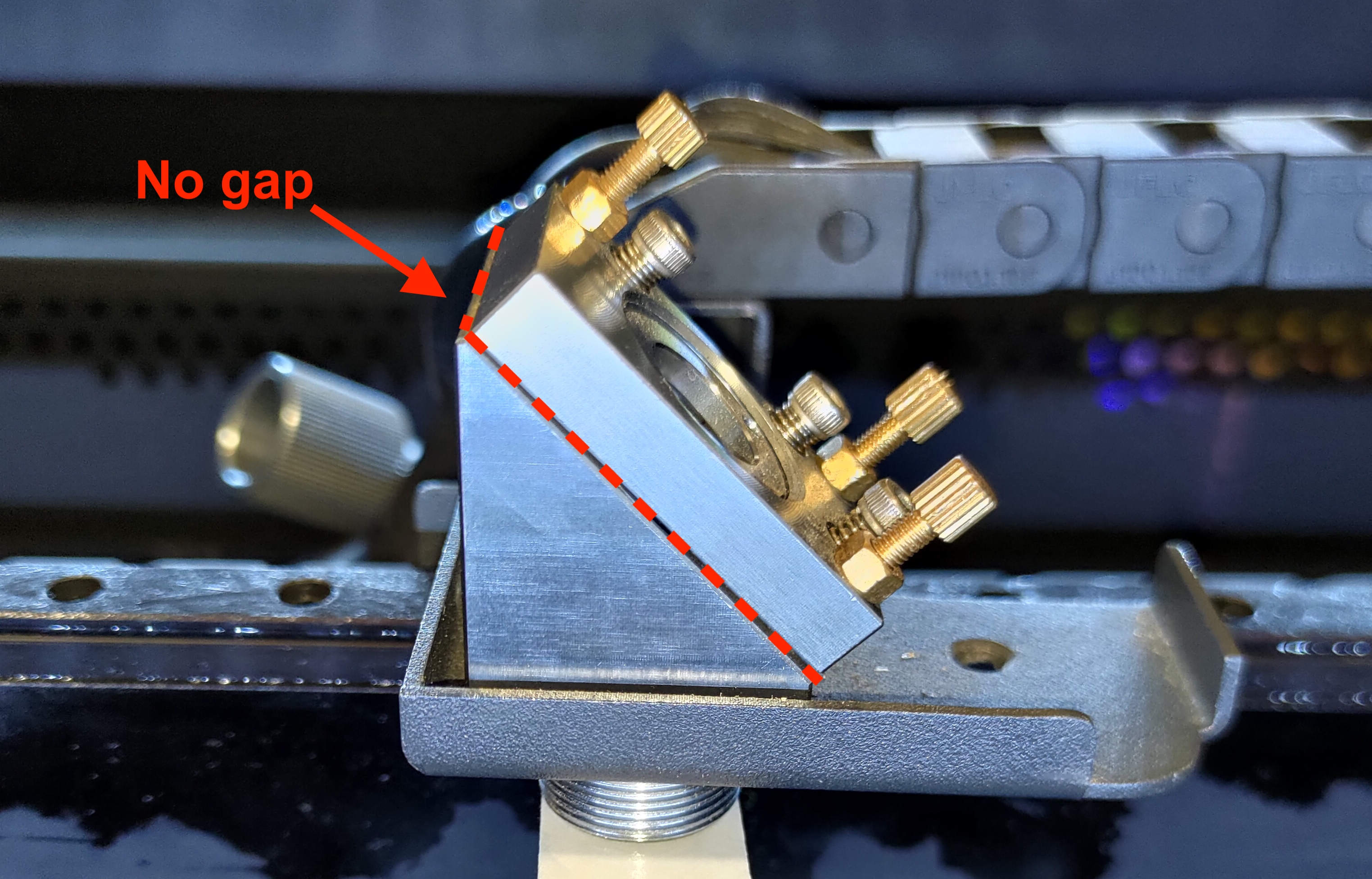

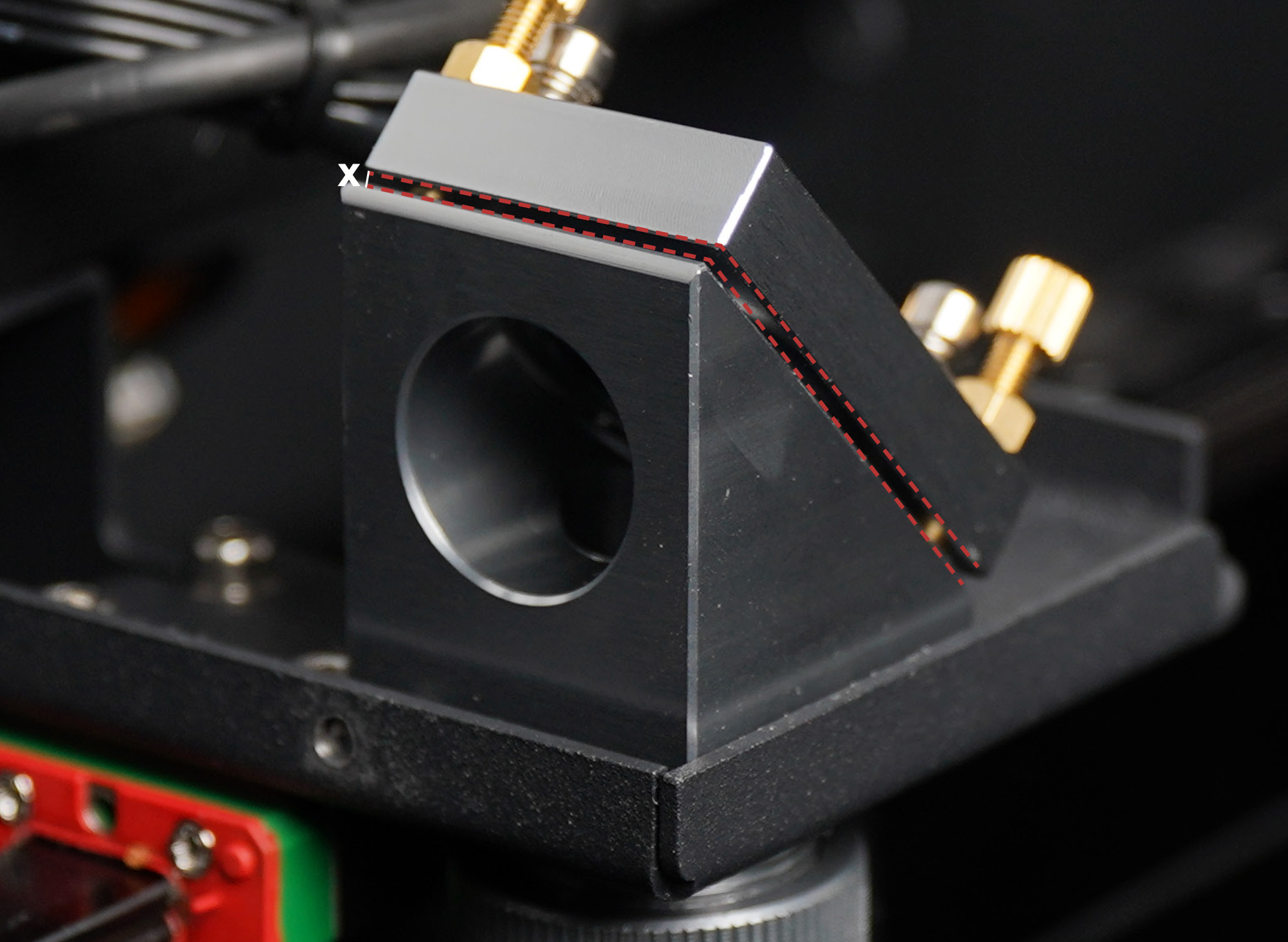

Vrid dessa tre skruvar moturs tills det inte finns något mellanrum mellan spegelhållaren och sätet, eller lossa skruvarna helt men ta inte bort dem.
När det inte finns något mellanrum mellan dem indikerar det att den vertikala banan har återställts.
Steg 6 - Applicera tejp och skapa pulser

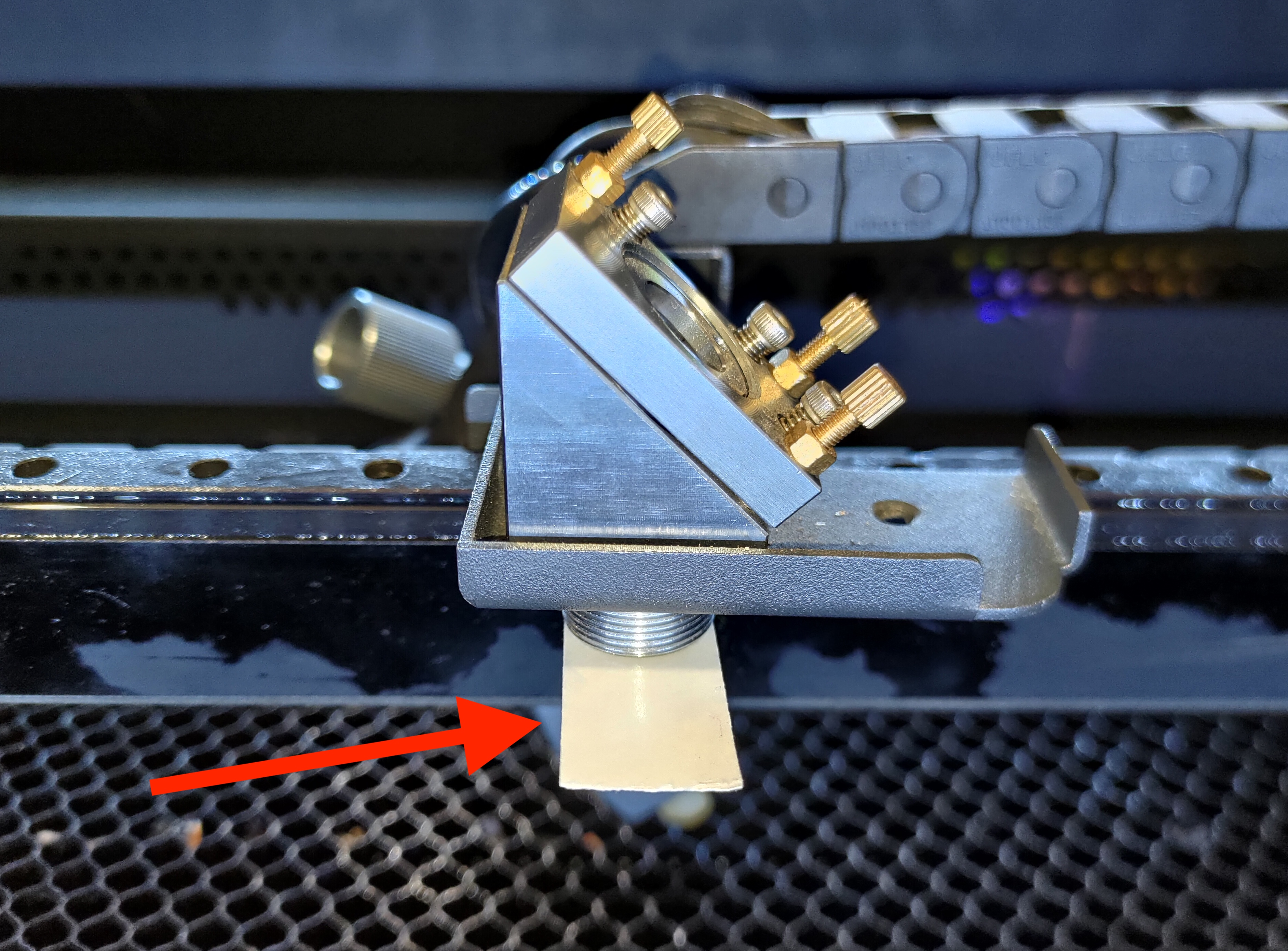

Placera en bit enkelsidigt dubbelhäftande tejp under laserhuvudet och tryck den mot ingången för att skapa ett pressat märke.
Flytta laserhuvudet till mitten av bädden och generera 3 pulser.
(Gå till Underhåll >> Tryck på "Motor" >> Flytta huvudet manuellt >> Stäng locket >> Generera 3 pulser)
Steg 7 - Fastställ den vertikala punktens position
Ta bort tejpen och bestäm punktens position.
Det finns endast tre möjliga positioner: mitten, vänster och höger.
1. Mittposition:
Om din punkt är i mitten som på bilden ovan, indikerar det att din vertikala bana är korrekt och du kan gå vidare till steg 8.
2. Vänsterposition:
Om din punkt är till vänster, som på bilden ovan, indikerar det att din vertikala bana behöver justeras.
Hur man justerar:
Vänligen rotera varje skruv medurs för att höja hållaren och skapa ett mellanrum, och din punkt bör röra sig till höger.
Mellanrummet:
Efter att ha justerat skruvarna, applicera en ny tejp och kontrollera punktens nya position igen tills punkten är i mitten. Därefter kan du gå vidare till nästa steg.
3. Höger position:
Om din punkt är till höger, som på bilden ovan, indikerar det att laserrörets utgångsvinkel är för låg och inte kan justeras. Vänligen avbryt här och kontakta din lokala återförsäljare för ytterligare assistans.
Steg 8 - Dra åt alla muttrar på den tredje spegeln
Efter justeringen, dra åt alla muttrar för att fixera positionen.
Steg 9 - Återmontera fokuslinsen och munstycket

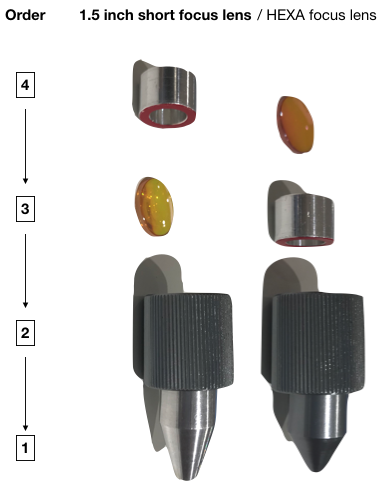

Vänligen se bilden nedan för att placera linsen och linshållaren i rätt ordning.
Välj rätt ordning för din lins:
Den vänstra är för ett 1.5" linstillbehör och den högra är för standard HEXA-linsen.
(Linsens böjda sida kommer att vara vänd uppåt)

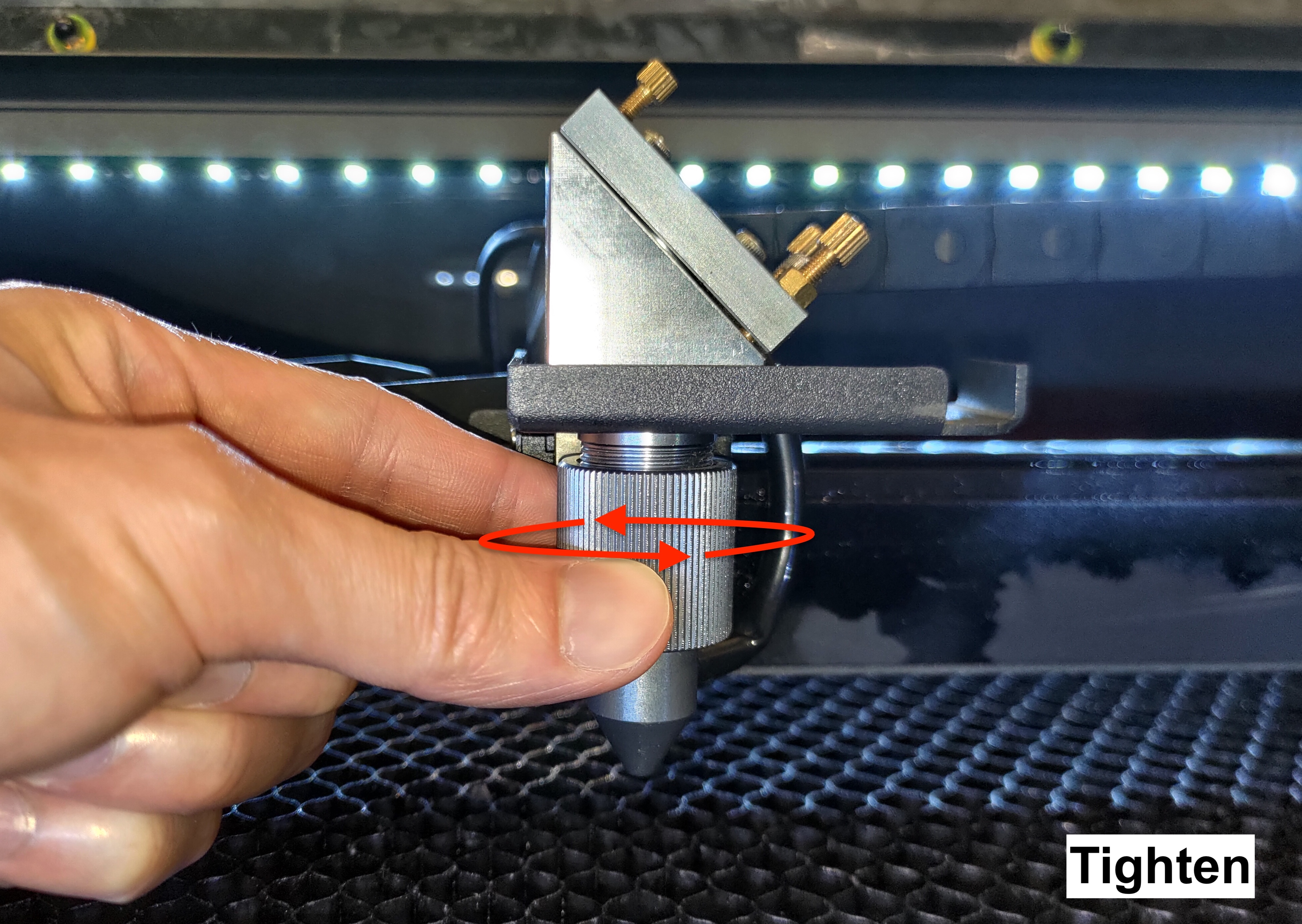

Efter att ha satt i linsen och hållaren, dra åt ringen genom att vrida ringen moturs.
Steg 10 - Återmontera skyddet
Skruva tillbaka dessa två skruvar.
Steg 11 - Återgå till standardprocessen för optisk vägsjustering
Vänligen var medveten om att denna instruktion inte innebär att din OPA är slutförd.
För att fortsätta med OPA-processen, vänligen gå tillbaka till Steg 9 i standard OPA-processen.
Du kan hitta länken till standard OPA-processen här: 4-8 Optisk vägjustering.
