5-12 Onormal autofokus (Ador)

Beskrivning

Denna artikel är till för felsökning av problem med autofokusfunktionen.
Till exempel, Z-axeln(Modulen) svarar inte, Z-axeln(Modulen) rör sig onormalt, eller Z-axeln(Modulen) homing misslyckas...etc.

Om problemet med din maskin är att den har ett felaktigt fokusavstånd, vänligen se article för att justera fokusavståndet.

Observera att orsakerna till ett fel i Auto-Focus-funktionen kan variera. Problemet kan kvarstå efter att ha följt stegen nedan.
Du kan dock fortfarande samla in användbar information för FLUX-teamet för att klargöra problemet mer effektivt.

Steg 0 - Använd checklistanan för att följa stegen och dokumentera resultaten

Denna lista markerar alla tester du har gjort i handledningen.
När testerna är klara, vänligen spara listan som ett PDF-dokument och skicka den till din återförsäljare eller FLUX-teamet.

Klicka på länken för att få tillgång till checklistanan: Auto-Focus Function Fail (Ador)

Steg 1 - Ta bort materialet

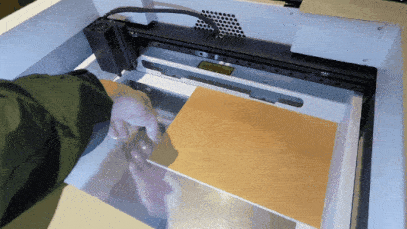

För att utesluta möjligheten att det ursprungliga materialet är orsaken, ta bort det från arbetsområdet och se till att bottenskyddet är säkert installerat.

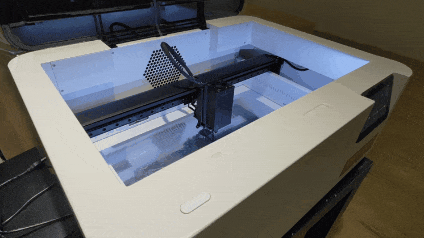

Utför sedan en autofokus, modulen ska gå rakt ner till bottenskyddet.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 2 - Ta bort modulen

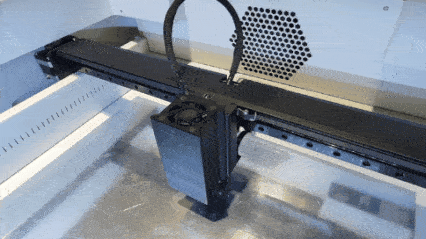

Om modulen har installerats, ta bort den först för att låta maskinen vara i ett tillstånd utan extern påverkan.

Steg 3 - Gå in i kontrollläget

Gå direkt till kontrollläget som visas i videon nedan.
(För användare som fastnat i startestet, hoppa över startestet - Guide)

Steg 3.1 - Använd samma material och utför autofokus igen

Se till att materialet har en plan yta innan fokusering.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 3.2 - Installera om modulen och kontrollera det korrekta sättet att utföra en autofokusering.

Läs först följande artiklar för att installera om modulen och även det korrekta sättet att fokusera.

10W/20W diodlasermodul	2W infraröd lasermodul	Utskriftsmodul

Efter ominstallationen, använd samma material och utför en ny autofokus.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 4 - Uteslut möjligheten för problem med den fasta programvaran

En misslyckad installation av fast programvara kan leda till att Z-axelmotorn inte fungerar eller att systemet fångar upp felaktiga parametrar. Återställning till fabriksinställningar kan effektivt eliminera möjligheten för problem med den fasta programvaran.

• Först, återställ till fabriksinställningar (Startsida > Maskin > Inställningar > Återställ till fabrik > Ja)



• Efter fabriksåterställning, följ stegen i länken om Hur man uppdaterar maskinens firmware och se till att den är uppdaterad till den senaste versionen.


• Efter uppdateringen, försök autofokusera igen.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 5 - Kontrollera den övre gränslägesbrytaren för Z-axeln

Autofokusfunktionen som inte fungerar kan orsakas av en felaktig övre gränslägesbrytare.
Hitta brytaren och tryck på den med ett finger eller en penna och kontrollera sedan om Z-axelikonen på skärmen i kontrollläge beter sig normalt.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 6 - Kontrollera sonden för autofokusmodulen

Tryck direkt på sonden med ett finger för att kontrollera om sonden kan utlösas fysiskt.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 7 - Anslut kablarna på Z-axelkortet igen

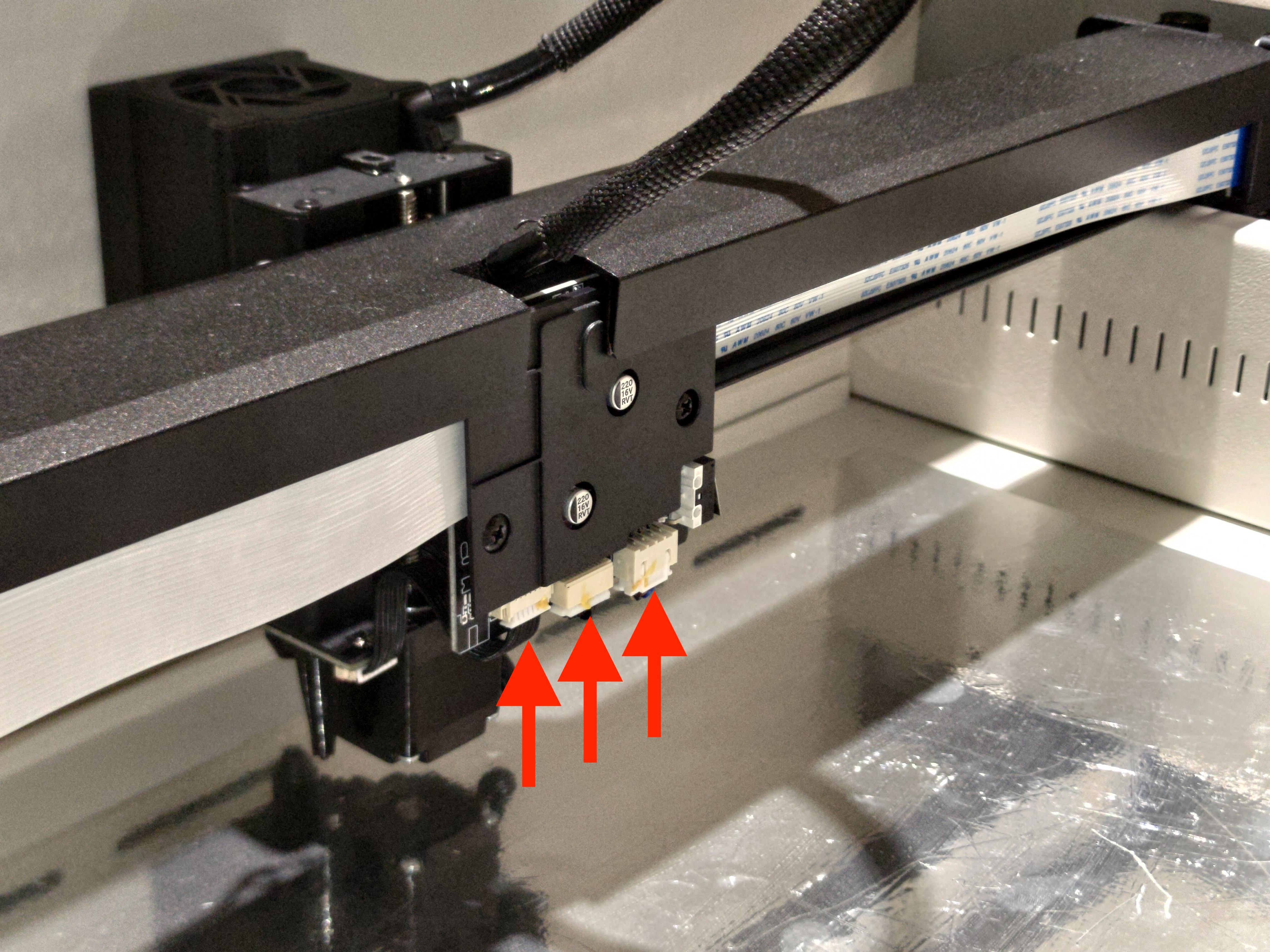

Anslut kablarna på Z-axeln igen för att säkerställa att problemet inte orsakas av en felaktig anslutning och utför en ny fokusering efter det.

Steg:
Stäng av strömmen > Anslut kablarna igen (På baksidan av modulsätet) > Slå på strömmen > Kontrollläge >
Auto-fokus

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 8 - Utför auto-fokus med den fysiska knappen

Att använda den fysiska knappen för att fokusera kommer inte att gå genom operativsystemet.
Därför kan detta användas för att avgöra om orsaken är hårdvarurelaterad eller systemrelaterad.

Använd knappen för att fokusera och se om den fungerar.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 9 - Kontakta kundtjänst
