Innan du börjar

Installera Rotary Module 1.0

För att installera Rotary Module 1.0, följ denna artikel.

Obs: Stäng av maskinen innan du installerar Rotary Module.

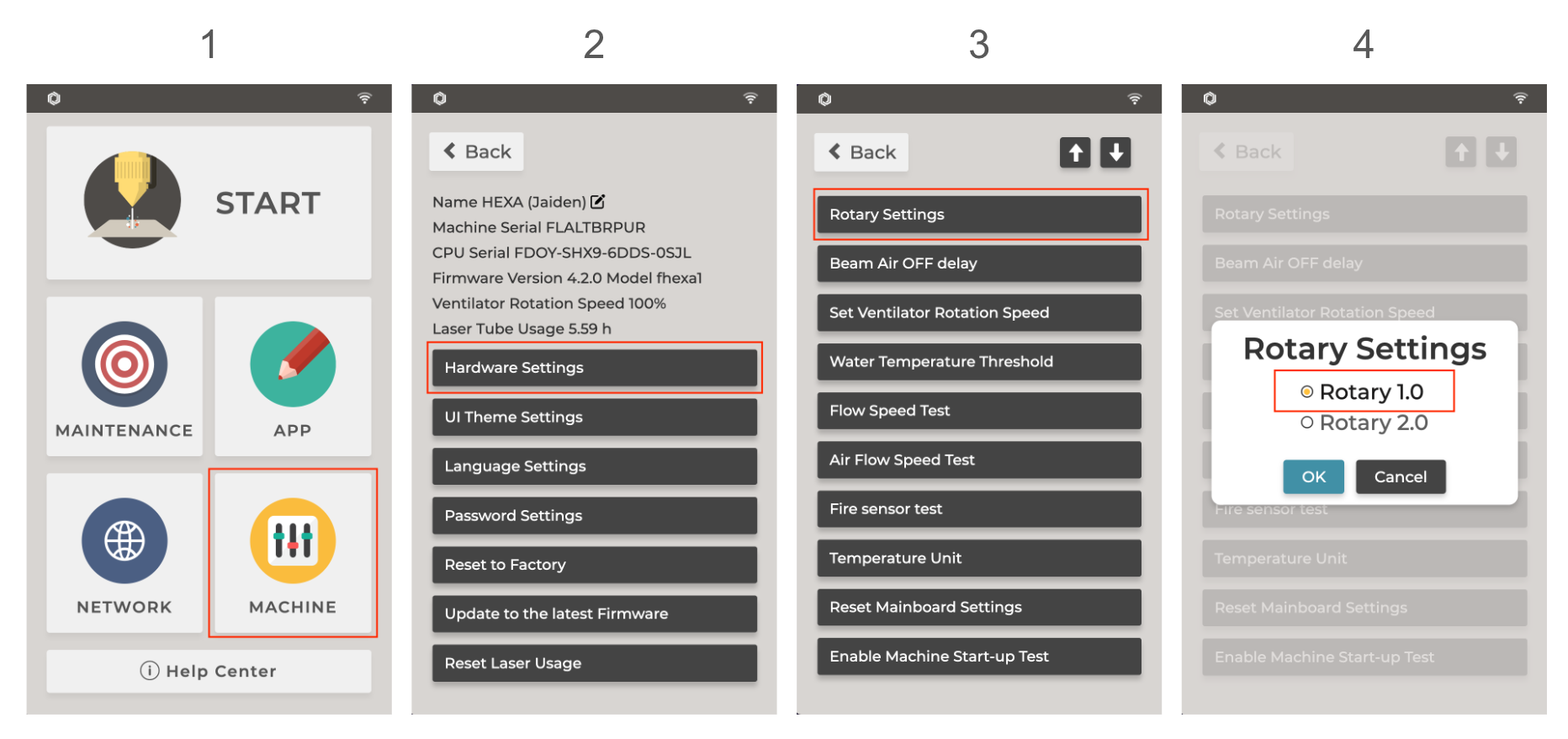

Innan du börjar, se till att rotationsinställningarna i HEXA är korrekta.

LightBurn-inställningar

1. Importera konfigurationsfilen och anslut din dator till maskinen med LightBurn Bridge-kabeln. Se LightBurn Bridge Cable - HEXA för mer information.

2. Öppna LightBurn och klicka på "Enheter" i Laser -fliken. ➡️ Aktivera "Visa rotationsaktivering i huvudfönstret" i inställningsfönstret och klicka på "OK".

3. Aktivera "Aktivera rotation" på sidopanelen till höger.

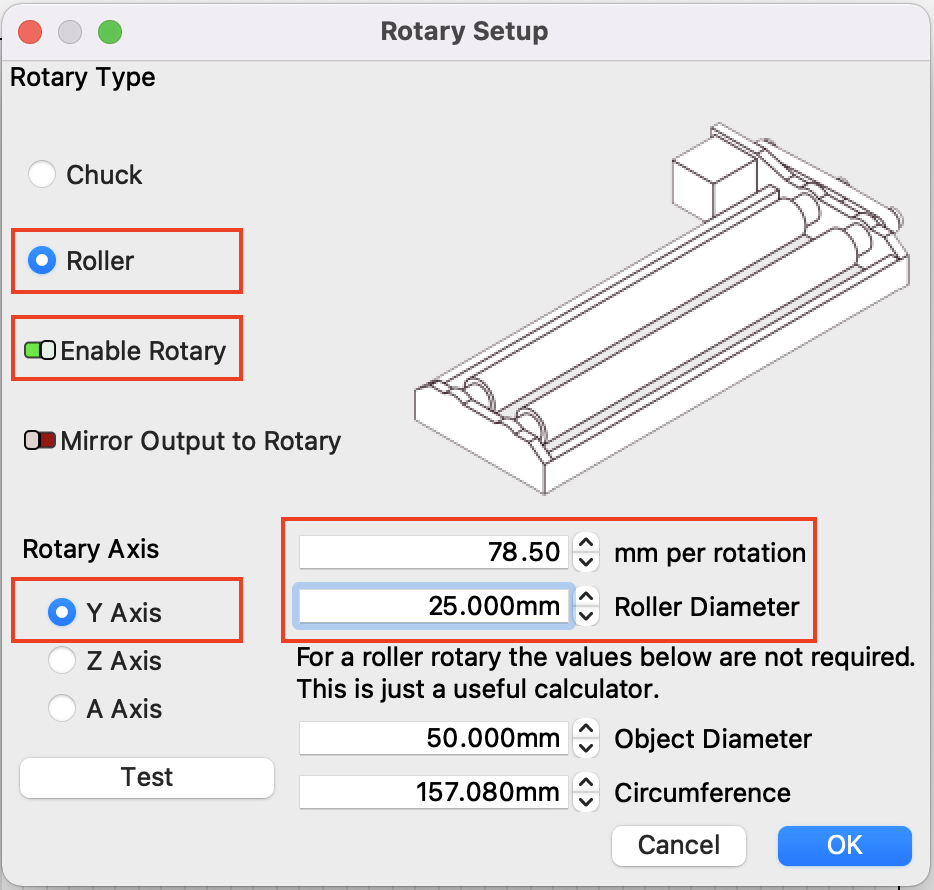

4. Välj "Laser verktyg" ➡️ "Rotationsinställning". Ställ sedan in parametrarna för rotationsmodulen enligt följande och klicka på "OK".

Starta operation

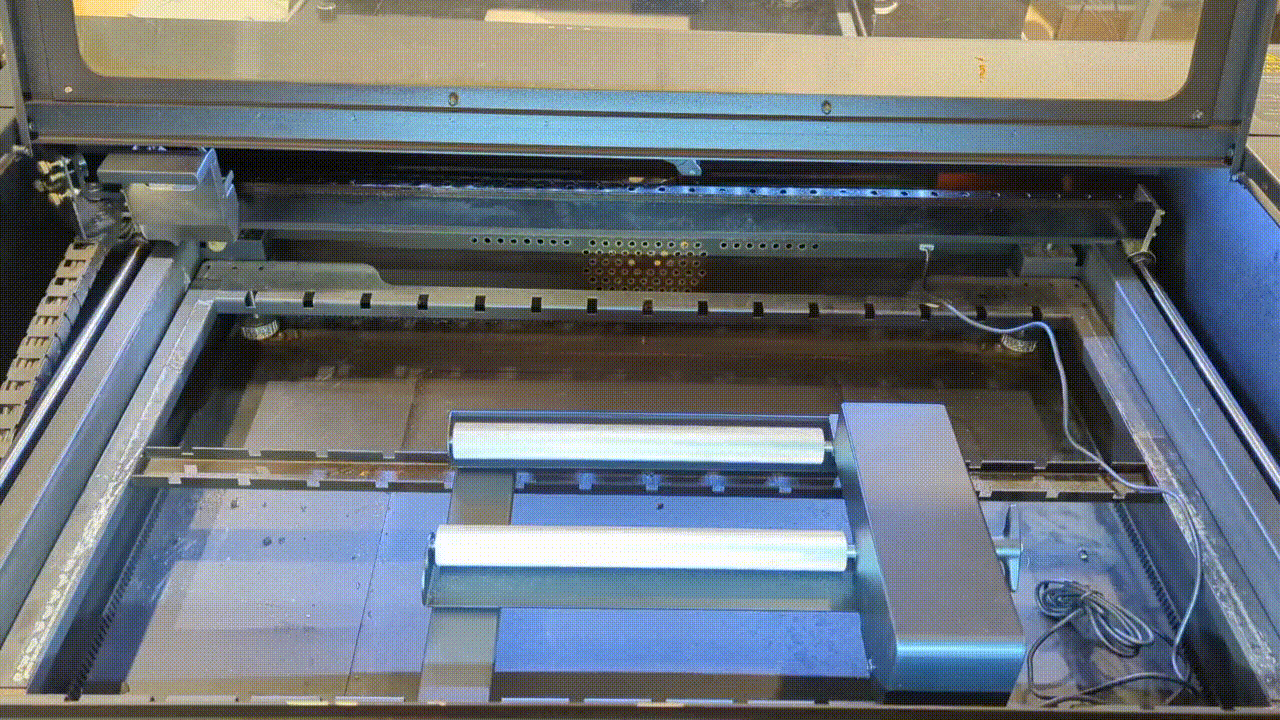

1. Placera materialet i maskinen

2. Fokusering

- Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn.

Flytta laserhuvudet över materialet.

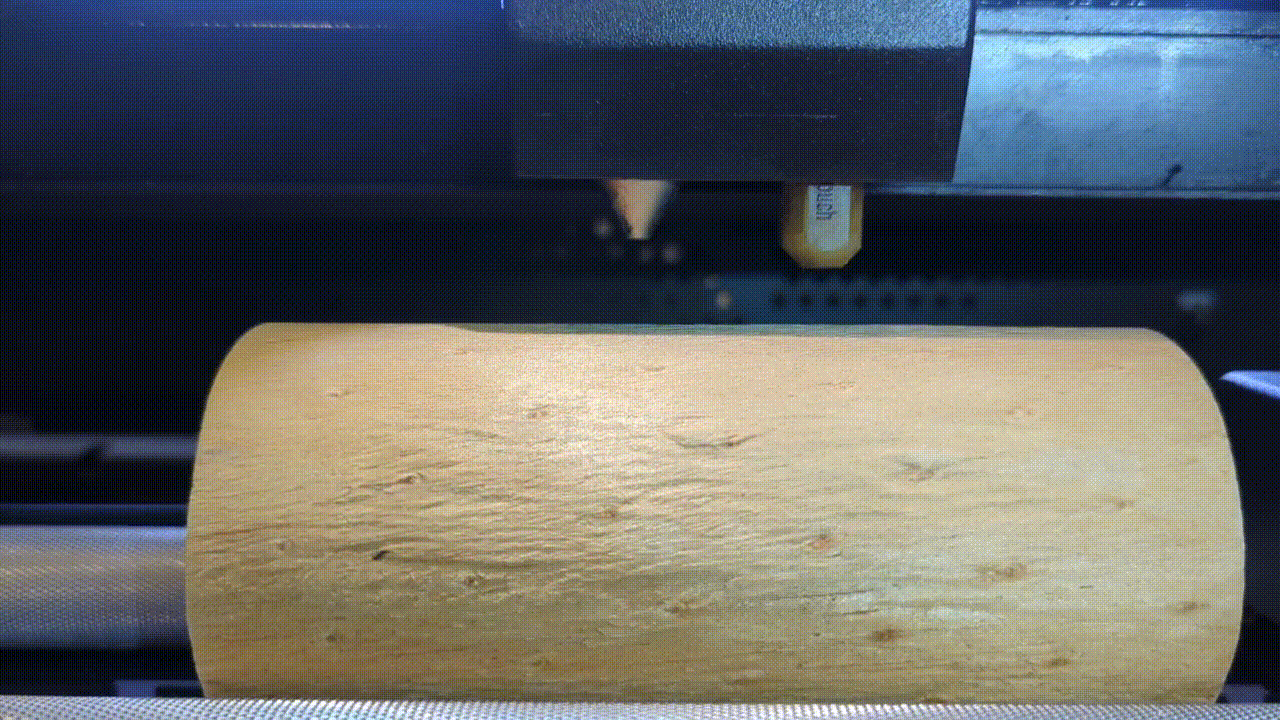

Tryck två gånger på "AF"-knappen för att starta autofokus.

(Säkerställ att avståndet är korrekt inställt före varje graverings-/skäroperation.)

3. Importera en fil till LightBurn

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.

4. Ställ in graveringsparametrarna

Klicka på objektet i lagret och ställ in parametrarna i det nedre högra hörnet av Skärningar / Lager -fliken.

5. Aktivera "Överscanning"-effekten

- Om lagret är inställt på "Fyllning, Fyllning + Linje, Bild, Offsetfyllning" läge, rekommenderar vi att du aktiverar "Överscanning" funktionen.

- Dubbelklicka på ett lager för att öppna "Skärinställningsredigeraren". Aktivera Överscanning-effekten och ange procentvärdet.

Obs: Parameterinställningar varierar beroende på hastighet och material, se "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.

6. Ställ in startpositionen

Välj "Aktuell position" i rullgardinsmenyn för "Starta från" i Laser -fliken.

Obs: Eftersom LightBurn inte stöder kameraförhandsvisning för justering, rekommenderas att inställningen "Starta från" sätts till "Aktuell position".

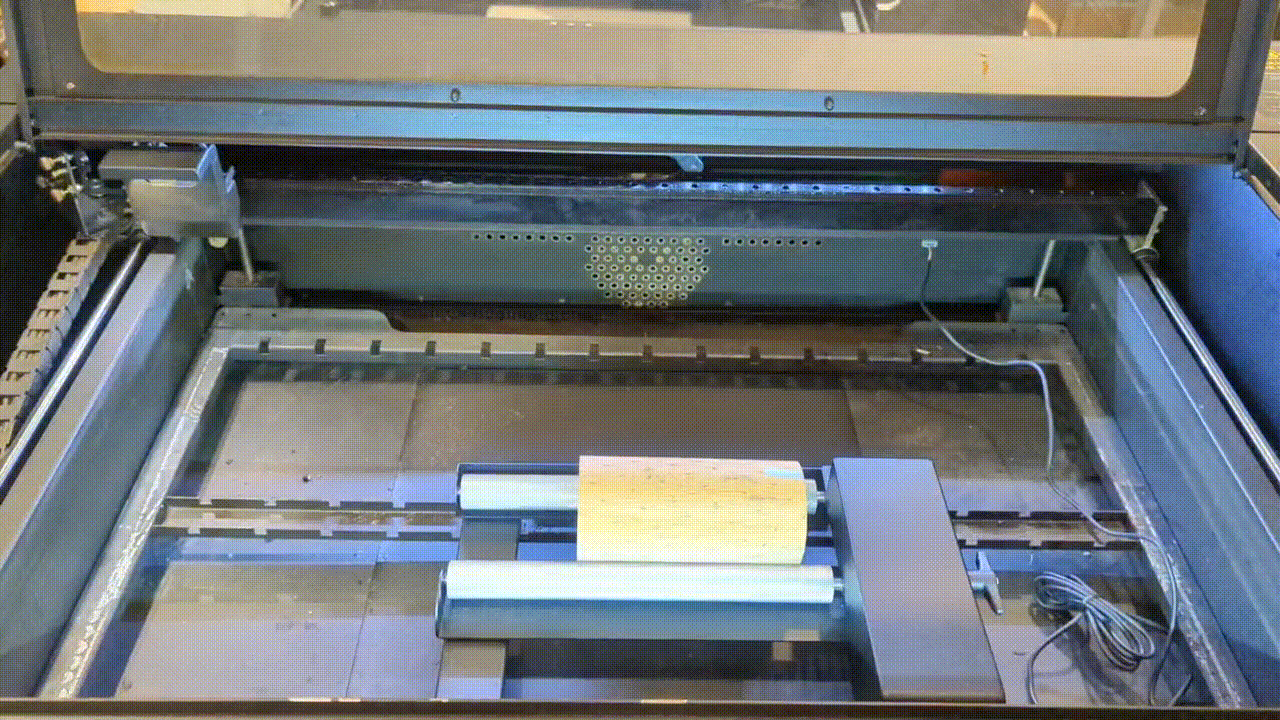

7. Flytta laserhuvudet till den position där du vill gravera.

- Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn, flytta sedan laserhuvudet till den position där du vill gravera.

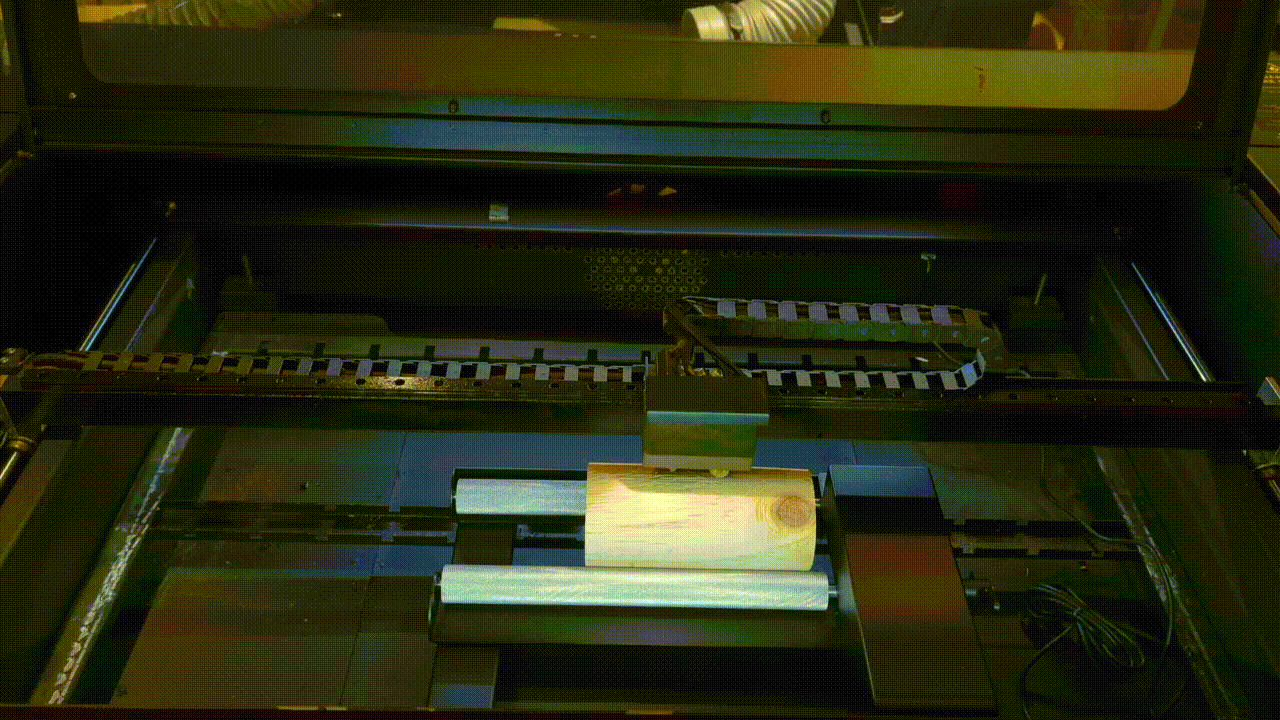

8. Stäng luckan

9. Skicka filen

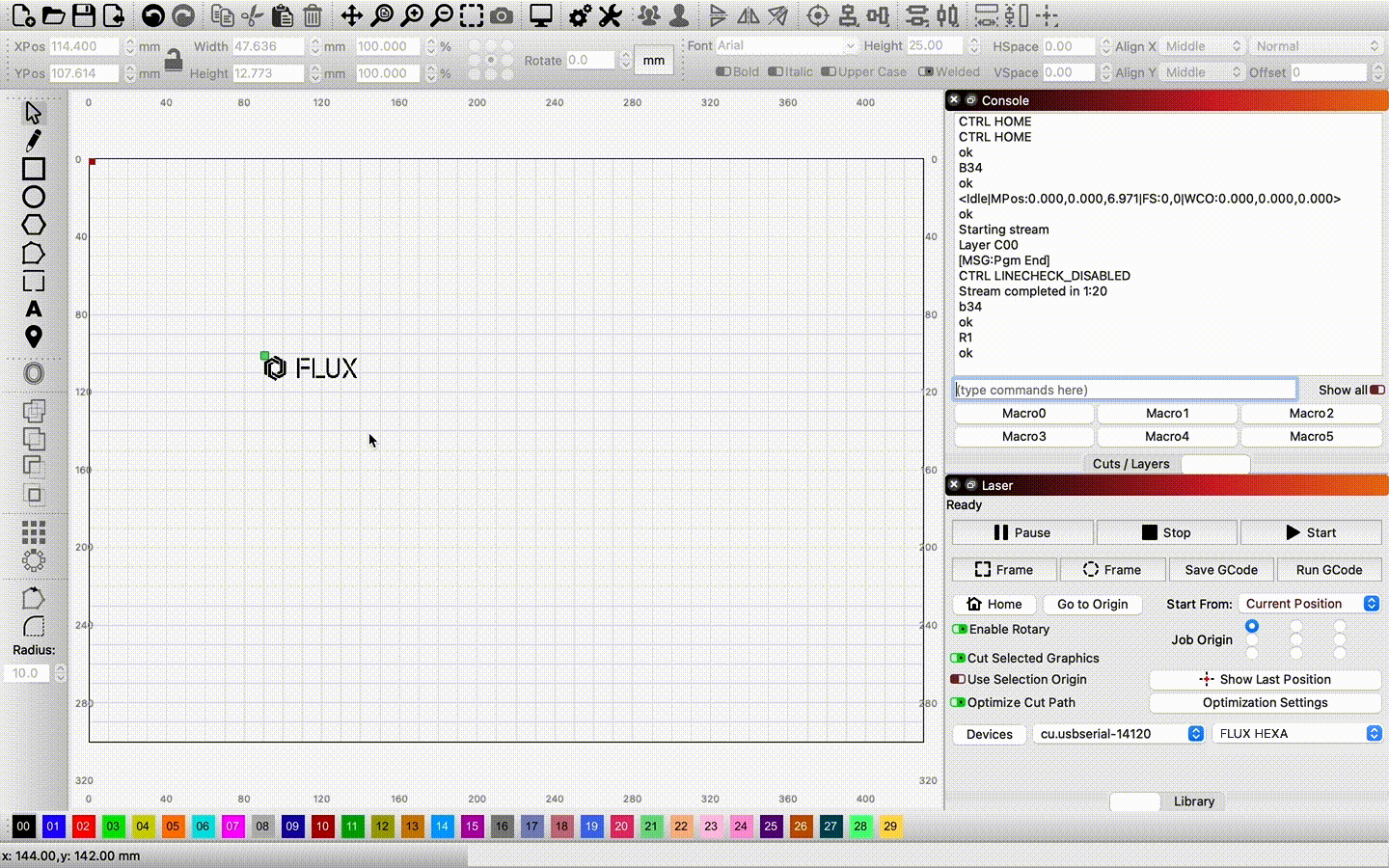

- Ange "R1" i "Konsol" fönstret för att aktivera rotationsläget.

- Klicka på "Start" för att skicka filen.

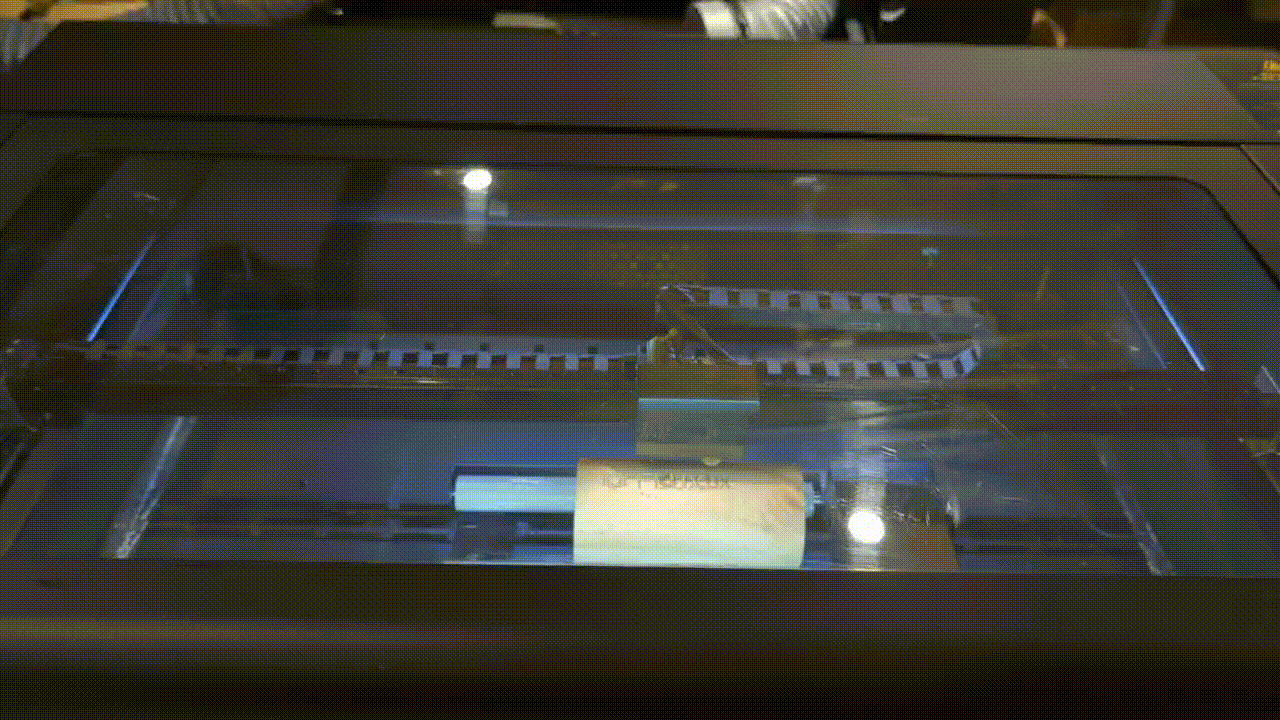

10. Graveringen är klar

Obs: För att gravera på den vanliga axeln efter användning av rotationsaxeln, ange "R0" i sidopanelen "Konsol" till höger för att inaktivera rotationsaxelläget innan gravering påbörjas. Denna åtgärd är endast nödvändig när jobbet avbryts eller inte slutförs. Det behövs inte när jobbet avslutas normalt.

___________________________________________________________________________________

Rekommenderade materialparametrar
