Beskrivning

Denna artikel guidar dig genom hur du påbörjar en graveringsuppgift med FLUX Chuck Rotary.
Det rekommenderas dock starkt att du läser igenom FLUX Chuck Manual innan din första gravering.

Steg 1

Se till att du har följande versioner av programvara och inbyggd programvara för att använda HEXA:s rotationsfunktion.

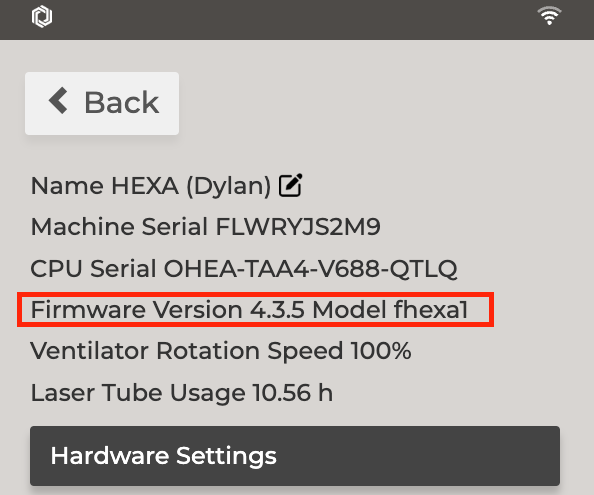

*Beam Studio Version 2.4.2 eller senare (Guide)*	Firmwareversion 4.3.5 eller senare. (Guide)

Steg 2

Installera HEXA Rotary-stativet.

Steg:

Starta maskinen och sänk bädden till dess lägsta position.
Stäng av maskinen.
Ta bort arbetsbädden.

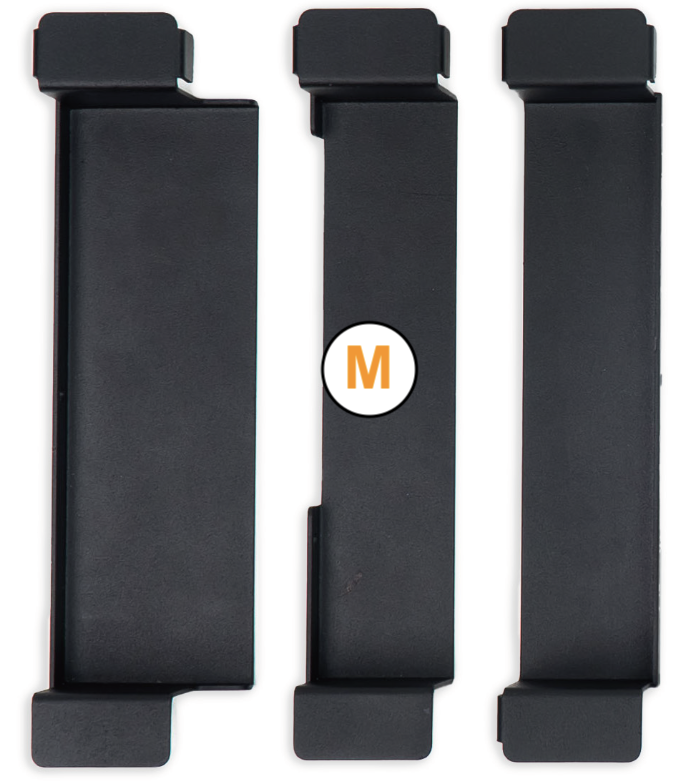

Montera stöden på plattformsfästet.

Video:

Steg 3

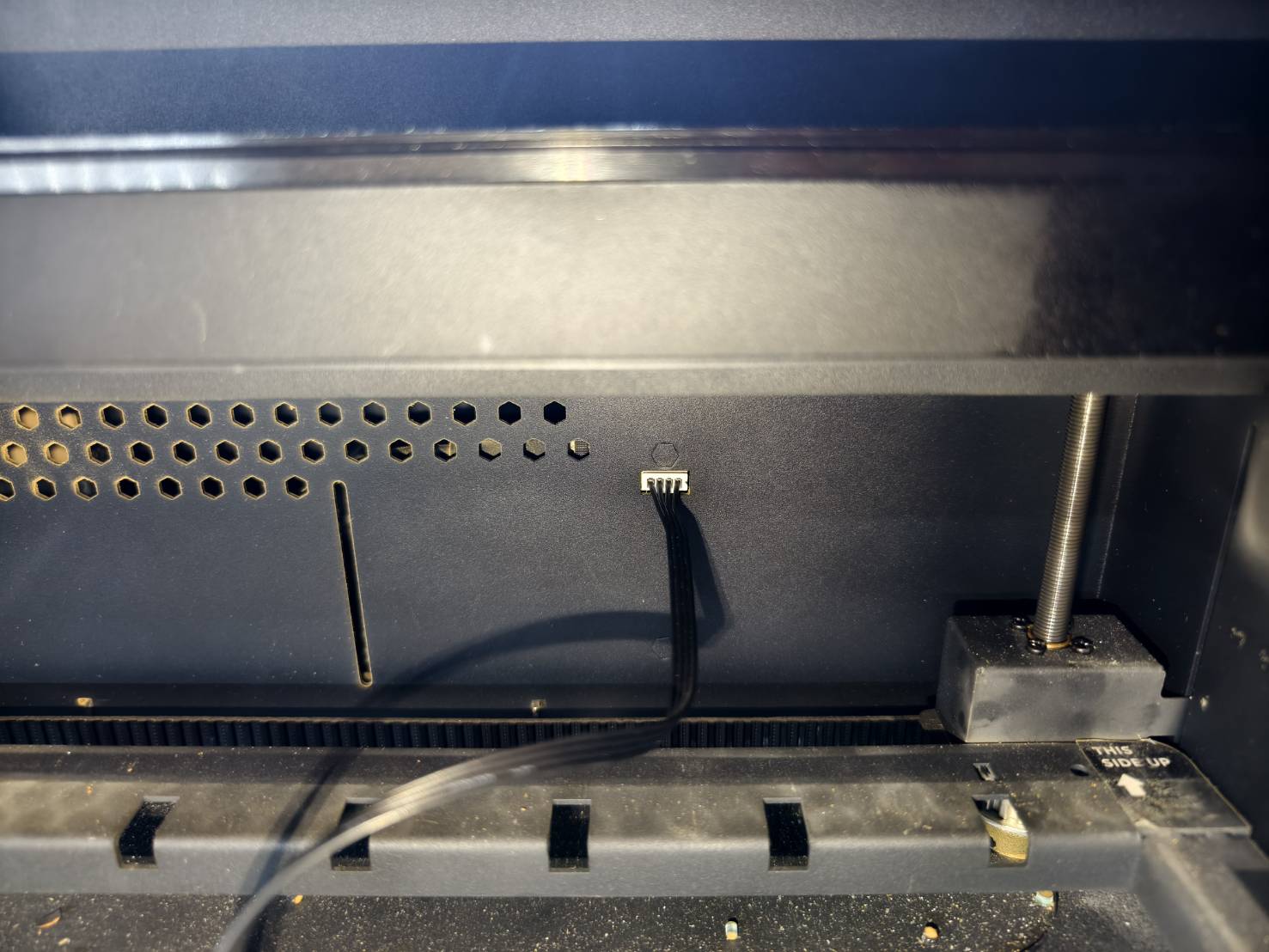

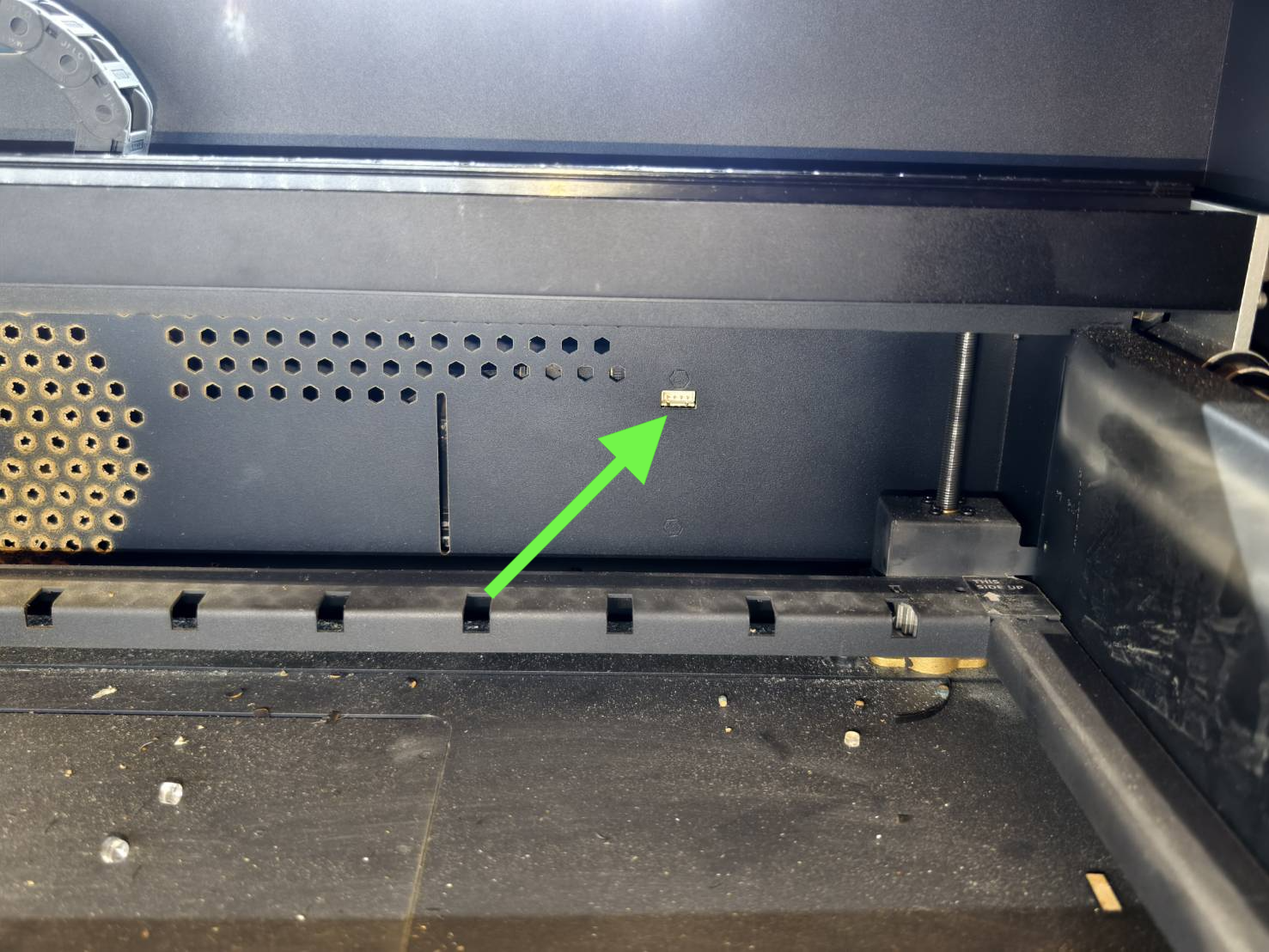

Hitta anslutningskabeln i lådan och anslut den på maskinens bakre högra sida.

Steg 4

Montera chuckarna på rotationsenheten baserat på materialet du ska använda.
Se bruksanvisningen för instruktioner om montering av chuckarna.
FLUX Chuck Rotary Manual
(*Det rekommenderas att använda överblivet material för övning och testning första gången.)

Steg 5

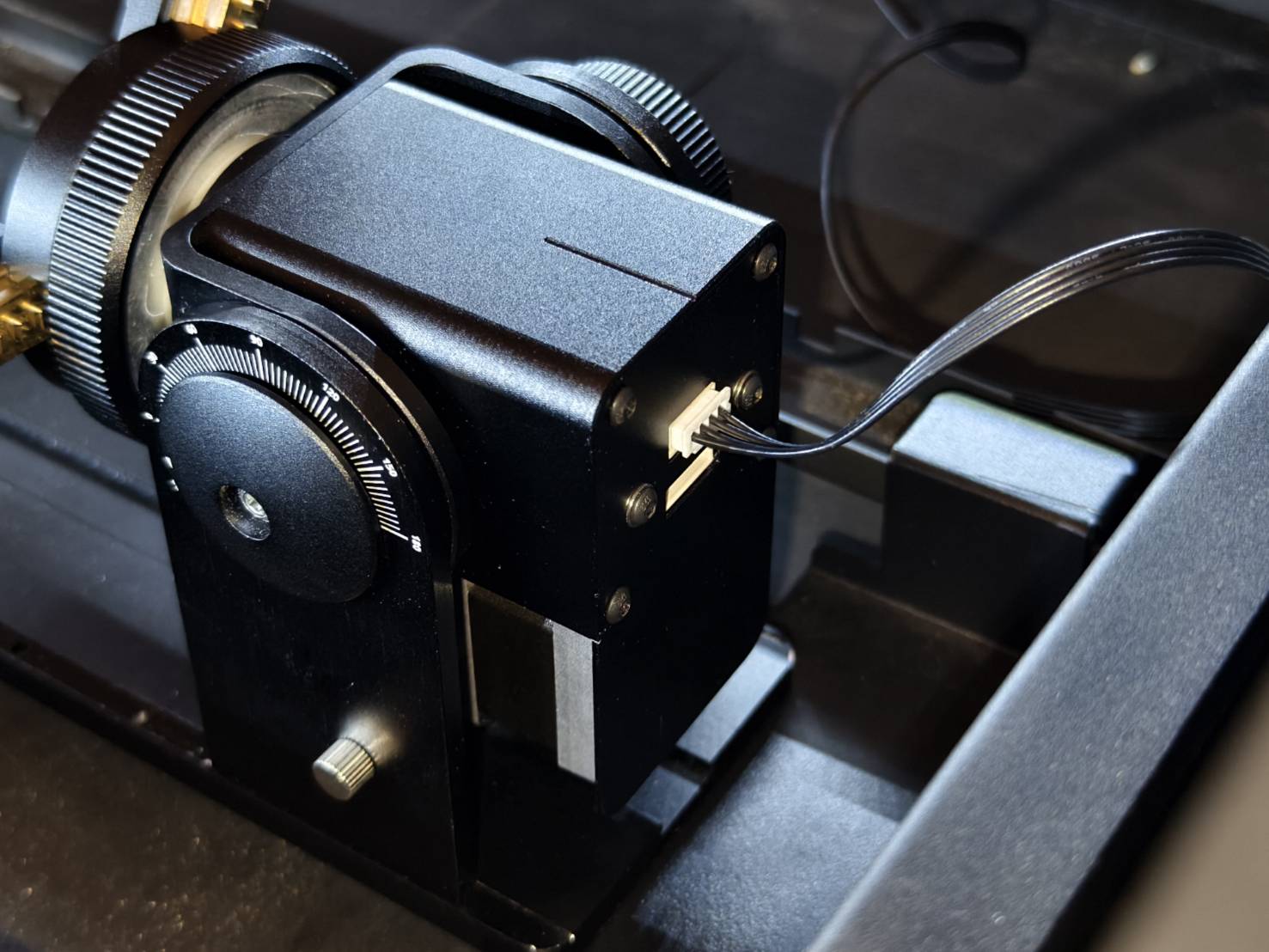

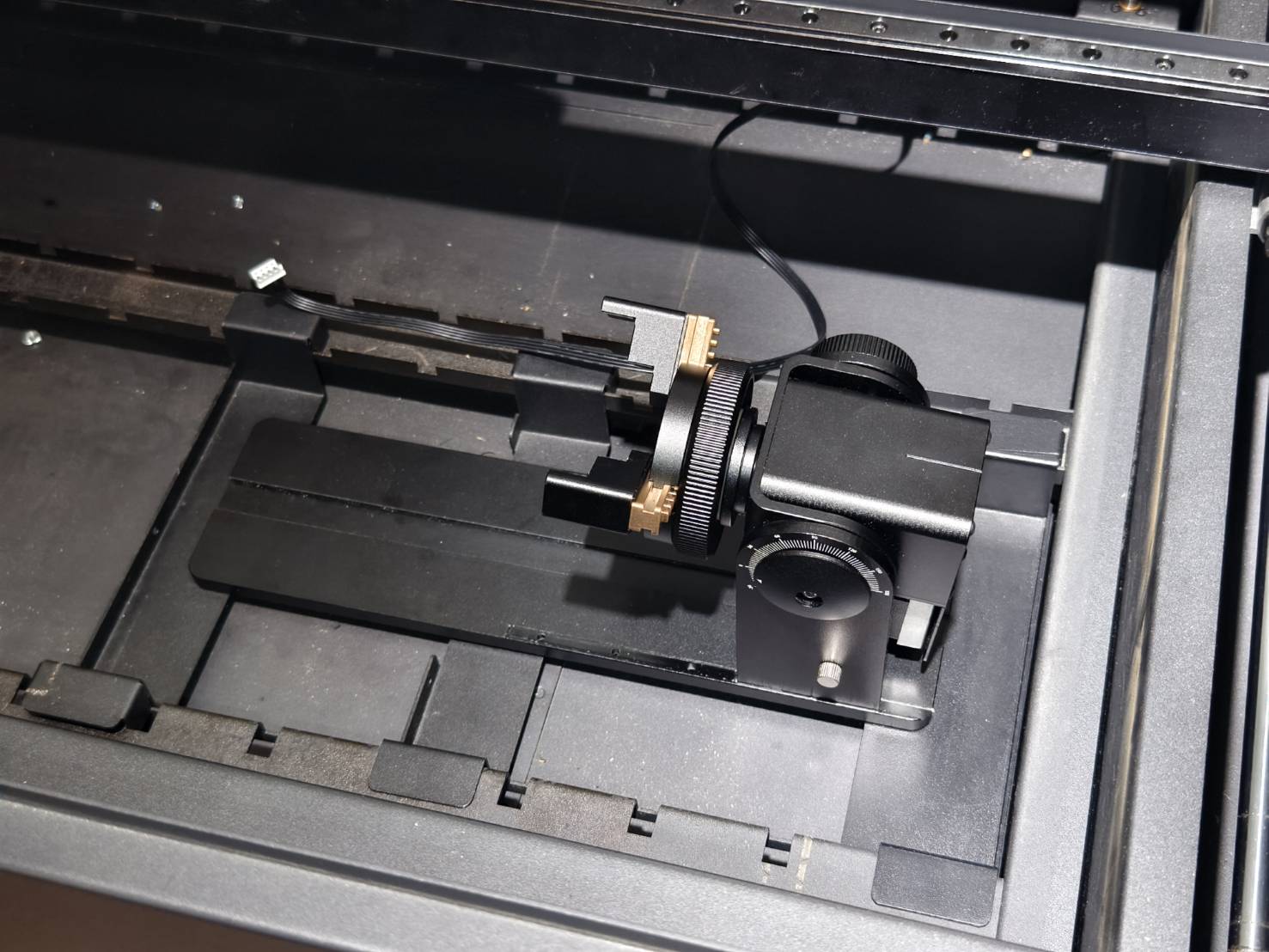

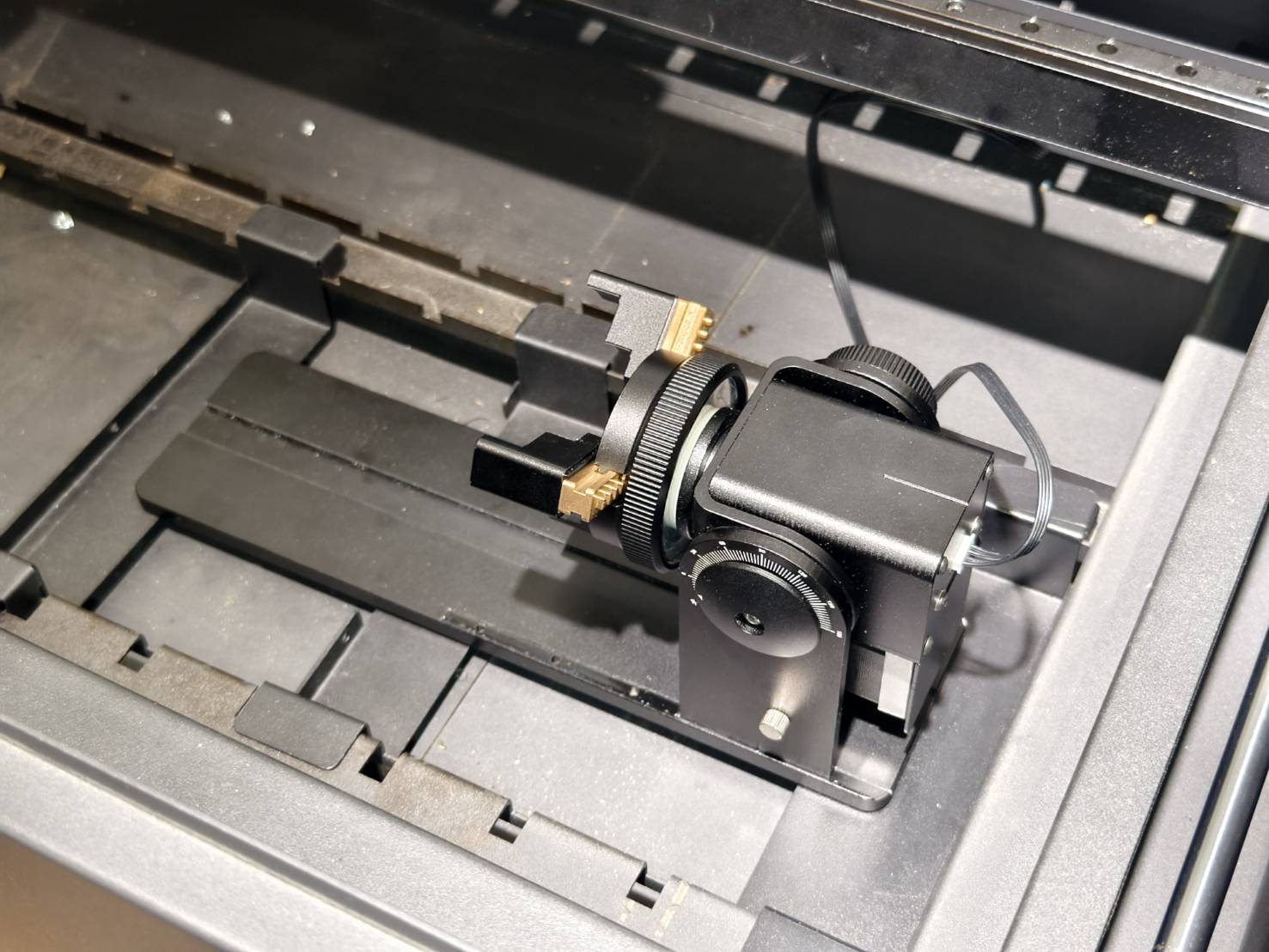

Placera Chuck Rotary med monterade chuckar på stöden och anslut kabeln till enheten.

Steg 6

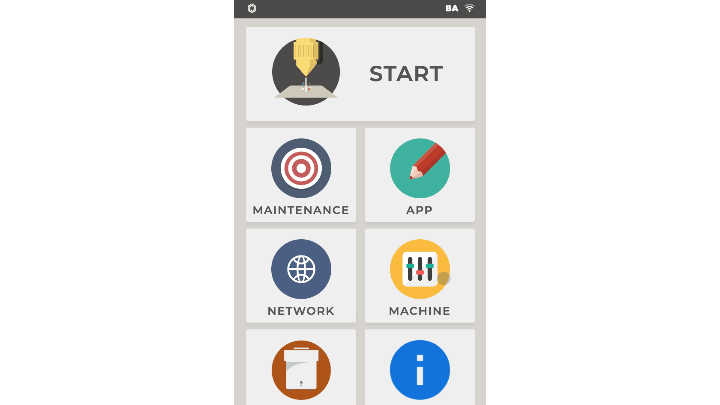

Slå på maskinen och gå till "Hårdvaruinställningar" för att välja rätt rotationsversion.

Maskin >> Hårdvaruinställningar >> Rotationsinställningar >> Chuck

Steg 7

Mät diametern eller omkretsen på ditt material och anteckna det för senare användning.
(Det rekommenderas att använda övningsmaterial för första användningen.)

*Om materialets diameter är mindre än 25 mm (omkrets: 78,5 mm), gå till Steg 7.1.

Steg 7.1

Fokuslinsen måste justeras för att gravera mindre material. (Diameter mindre än 25 mm, omkrets 78,5 mm)

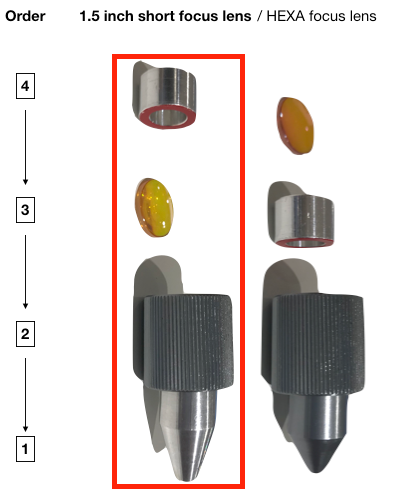

Linsen är som standard placerad överst och måste flyttas till den nedre positionen, som visas i cirkeln nedan.

Se videon nedan för att ändra fokuslinsen position.

Steg 8

Fäst materialet i rotationsenheten och nivellera det.
(Se Rotary Chuck-guiden för att fästa olika former.)

Steg 9

Utför autofokus för material med en diameter över 25 mm (omkrets: 78,5 mm).
*Om materialets diameter är mindre än 25 mm (omkrets: 78,5 mm), gå till Steg 9.1.
(Autofokus är inte tillgängligt för mindre material.)

Steg:

Sänk bädden vid behov.
Flytta fokussonden nära materialets yta.
Höj bädden för att kontrollera om sonden kan nå ytan.
Utför autofokus genom att dubbelklicka på "AF"-knappen.

Video:

Steg 9.1

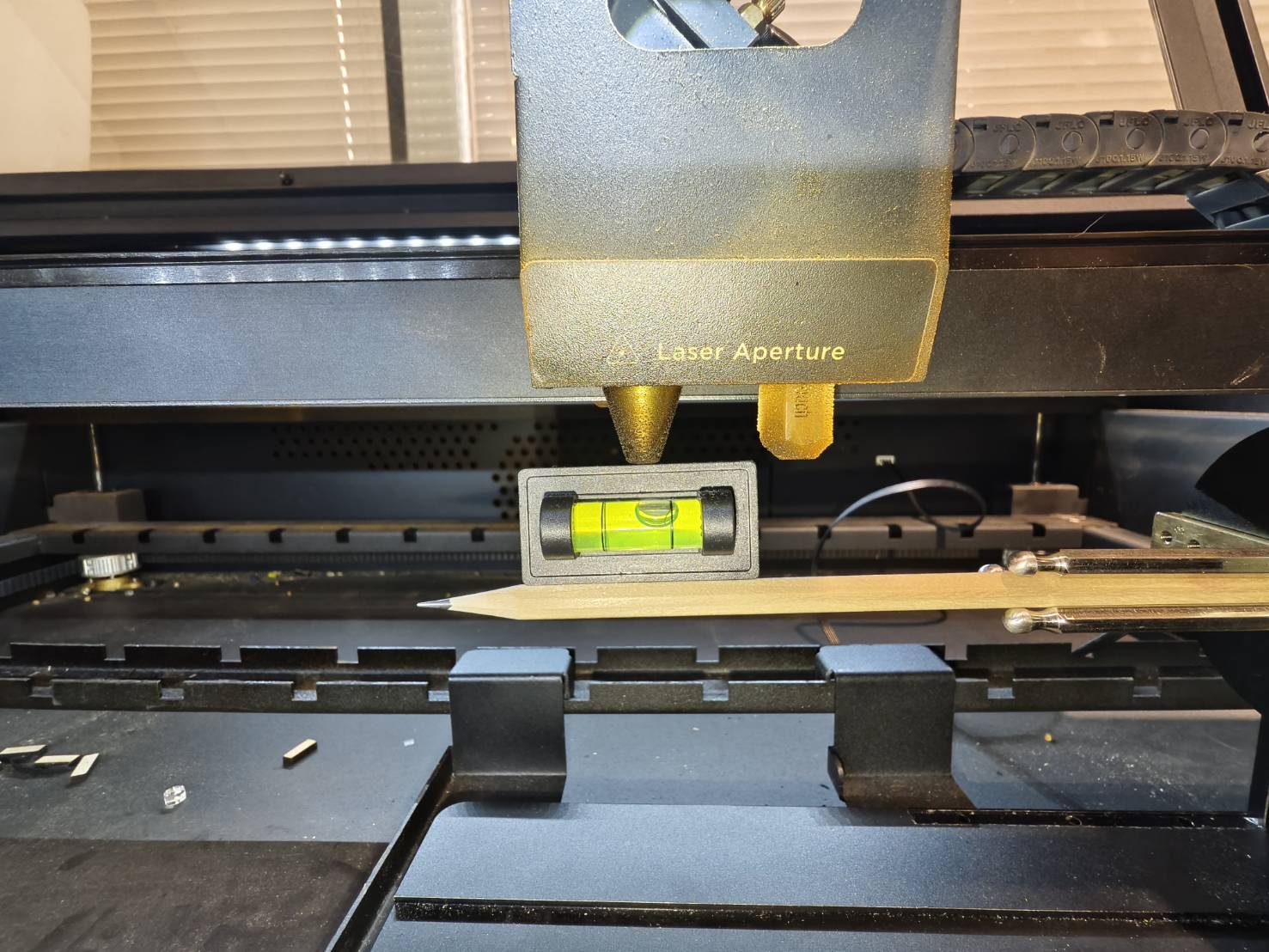

Utför manuell fokusering med minilibellen som medföljer Chuck Rotary.

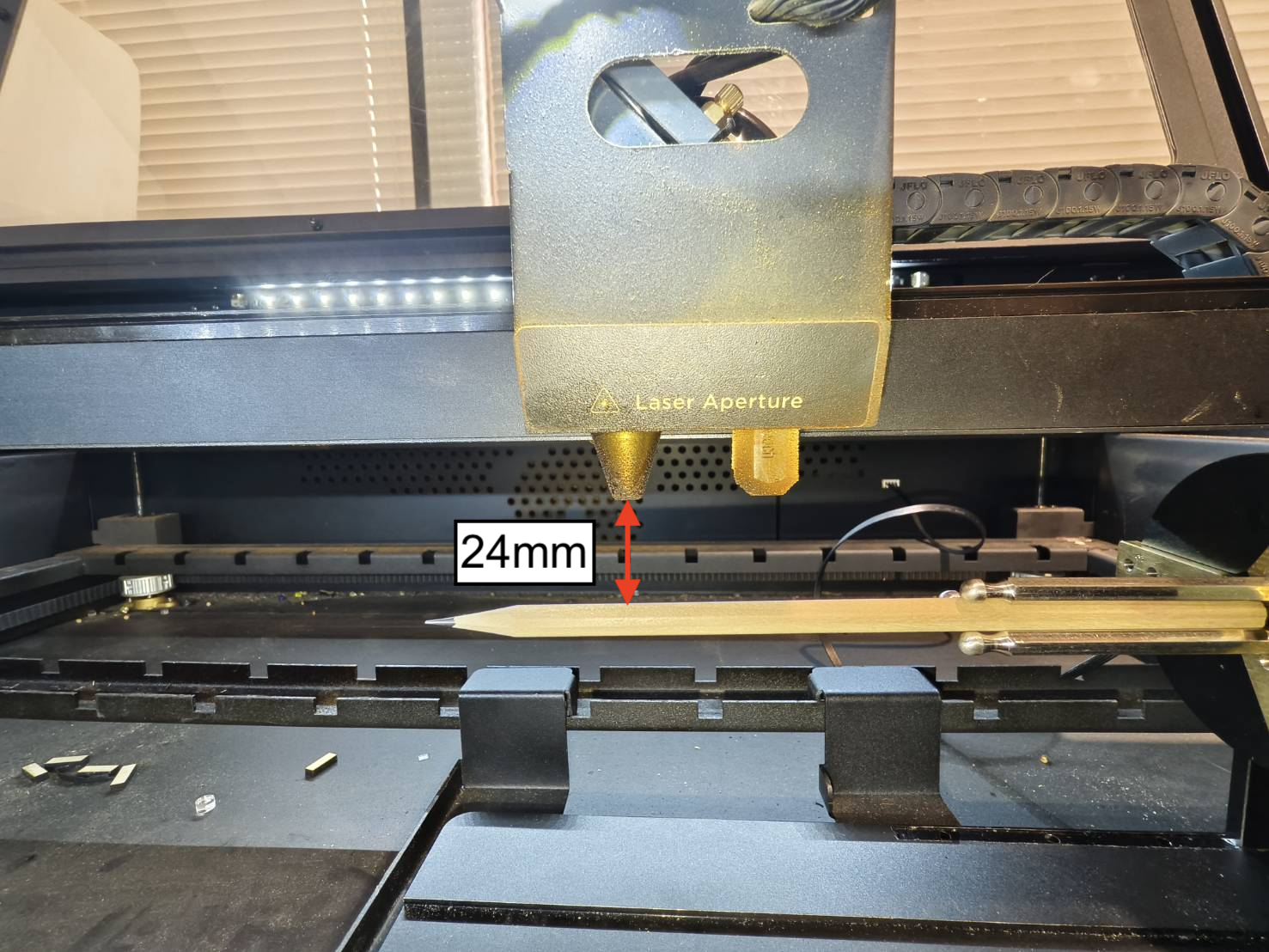

Eftersom linsen har flyttats i steg 7.1, måste avståndet mellan munstycksspetsen och materialet nu vara 24 mm.

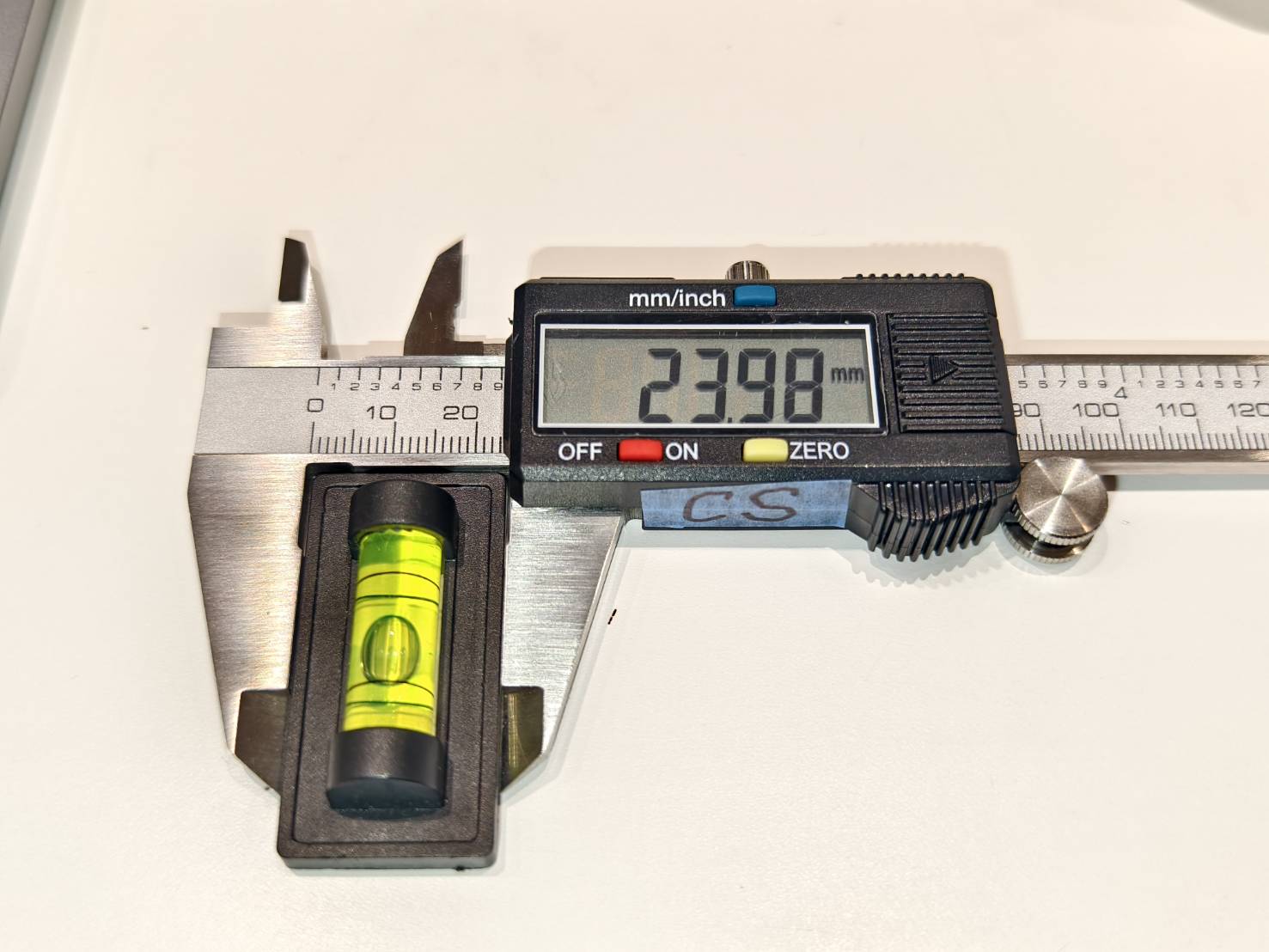

Bredden på minilibellen är cirka 24 mm.
Placera därför minilibellen på materialets yta och höj bordet tills libellen når munstycksspetsen.

Steg 10

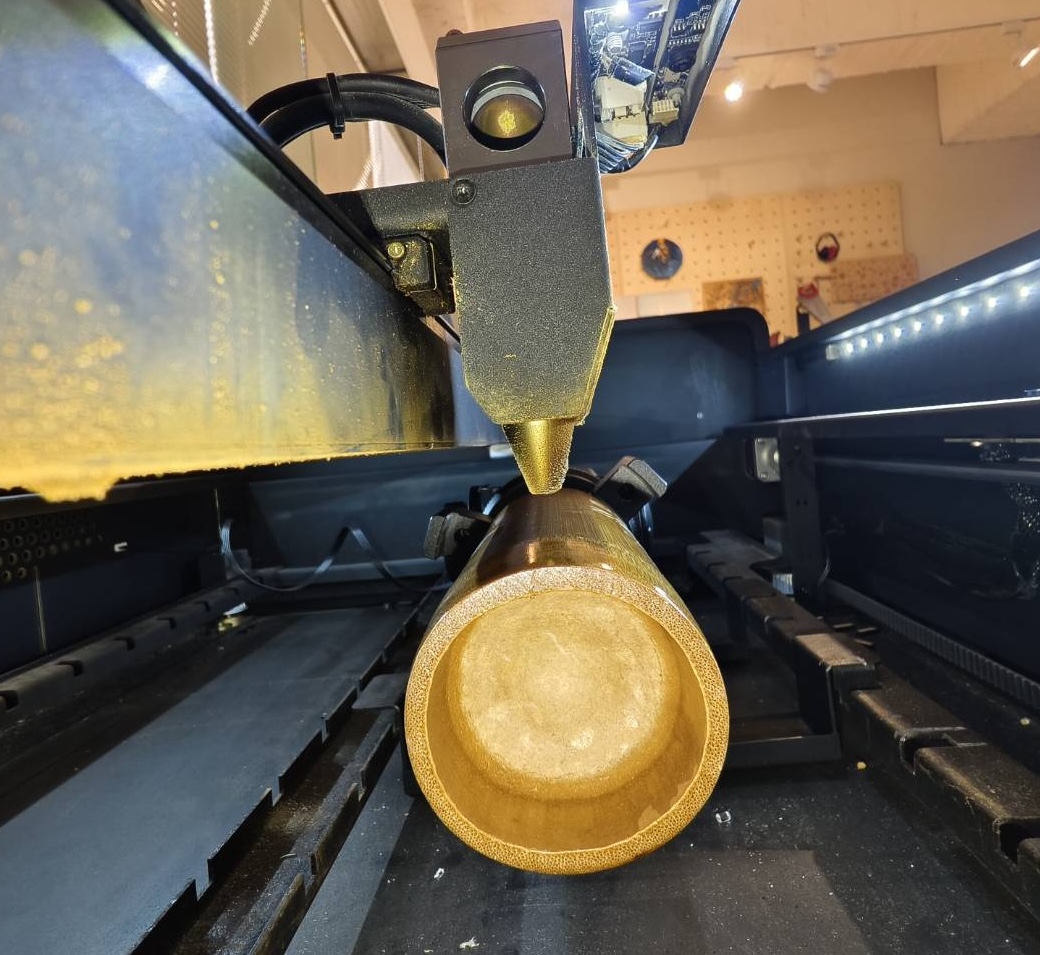

Flytta munstycksspetsen till mitten av området du vill gravera.

Steg 11

Starta Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Steg 12

Gå till "Dokumentinställningar" och gör följande ändringar:

1. Ändra arbetsområdet till "HEXA".

2. Ändra alternativet "Starta från" till "Aktuell position".

3. För jobbets startpunkt, välj "Centrum".

4. Aktivera rotationsfunktionen.

5. För spegling måste du aktivera spegelfunktionen om din rotationsenhet är vänd.
Om den inte är vänd, lämna funktionen inaktiverad.
(Endast tillgänglig för Ador.)

Standardposition (Ovansidan är platt.)	Omvänd position (Motorn är uppåt.)

Steg 13

Gå till "Rotationsinställningar" och gör ändringarna.

1.
Kontrollera att rotationsfunktionen är aktiverad.

2.
Välj Chuck som typ.

3.
Ange storleken på ditt material mätt i Steg 7.
(Du kan ange endera värdet, och programvaran beräknar automatiskt det andra.)

4.
Du måste aktivera spegelfunktionen om din rotationsenhet är i omvänd position.
Om den inte är vänd, lämna funktionen inaktiverad.
(Endast tillgänglig för Ador.)

Standardposition (Ovansidan är platt.)	Omvänd position (Motorn är uppåt.)

Steg 14

Skapa ett graveringsobjekt eller importera ditt eget.

Screenshot 2024-09-26 at 12.23.35 PM.png

Beroende på din design kommer den vanligtvis att roteras 90 grader för att matcha materialets orientering.

Steg 15

Efter att ha ställt in din design, flytta designens mittpunkt till den blå linjen.

Steg 16

Använd funktionen "Körram" för att se graveringsområdet.

Välj "Inramning" för att se designens eller filens yttre gränser.
Efter att du klickat på "Start" kommer laserhuvudet att börja röra sig, och dess bana kommer att visa graveringsområdet för denna uppgift.
Startpunkten är lasermunstyckets nuvarande position.
Dess bana beror på det valda "Jobbets ursprung" i Steg 12. När mitten är vald kommer startpunkten att sättas i designens centrum. Mitten används vanligtvis för rotationsarbeten.
Du kan flytta laserhuvudet för att ändra graveringsområdet tills positionen är korrekt.

Steg 17

När du har bekräftat graveringspositionen, ställ in rätt hastighet och effekt baserat på ditt material.

Steg 18

Stäng luckan och starta uppgiften.

Steg 19

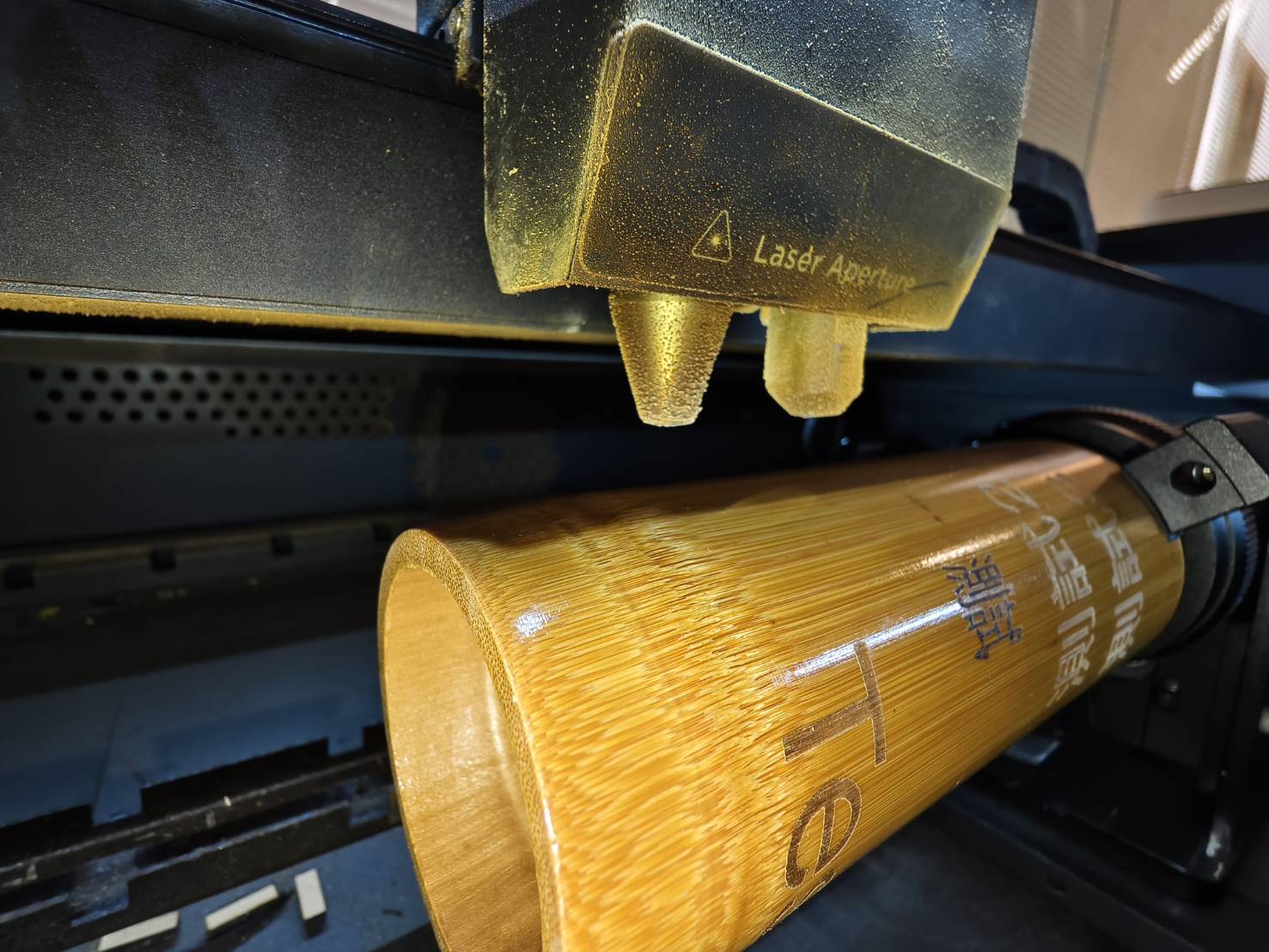

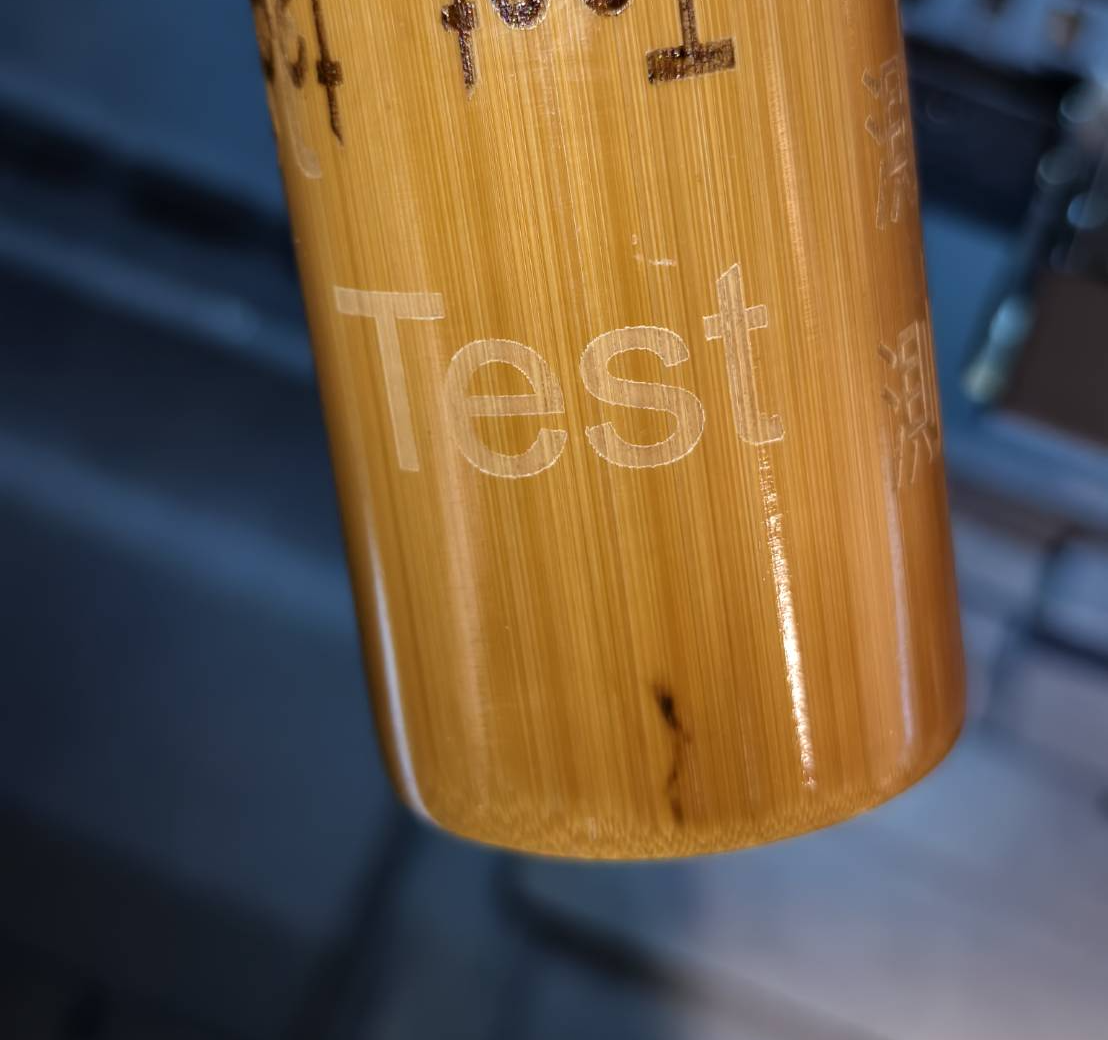

Kontrollera resultatet.
