Ansvarsfriskrivning

För att använda LightBurn för att styra HEXA bör du ladda ner den officiella versionen av LightBurn-programvaran. Eftersom LightBurn är tredjepartsprogramvara kan FLUX inte hållas ansvarigt för eventuella förluster som orsakas av dess användning.

HEXA:s inbyggda programvara har genomgått olika tester, men det är fortfarande möjligt att vissa funktioner i LightBurn-programvaran inte är kompatibla med maskinen. Om fel uppstår på grund av inkompatibilitet, följ instruktionerna i länken nedan för att korrekt rapportera problemet till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]

Innan du börjar

1. Uppdatera den inbyggda programvaran till v4.2.1 eller senare.

- Välj alternativet "MASKIN → Uppdatera till senaste inbyggda programvara" på HEXA:s kontrollpanel.
- Du kan också uppdatera den inbyggda programvaran via Beam Studio
Ladda ner den inbyggda programvaran från officiella webbplatsen. Klicka sedan på "Maskin → Uppdatera inbyggd programvara". Därefter uppdaterar du maskinens inbyggda programvara till den valda versionen genom att välja filen med inbyggd programvara på datorn.

2. Ladda ner denna konfigurationsfil: HEXA_Preset

Obs: Konfigurationsfilen vi tillhandahöll innehåller GCode och bbaudhastighets. Om du inte använder konfigurationsfilen, vänligen ställ in den separat i "Enhetsinställningar". (Se denna artikel för mer information)

3. Ladda ner och installera drivrutinen.

Se följande artikel för installation av drivrutinen: LightBurn Bridge-kabel - Installation av drivrutin

LightBurn-inställningar

För att ladda ned LightBurn, klicka här.

1. Öppna LightBurn och klicka på "Enheter" i "Laser" -fliken.

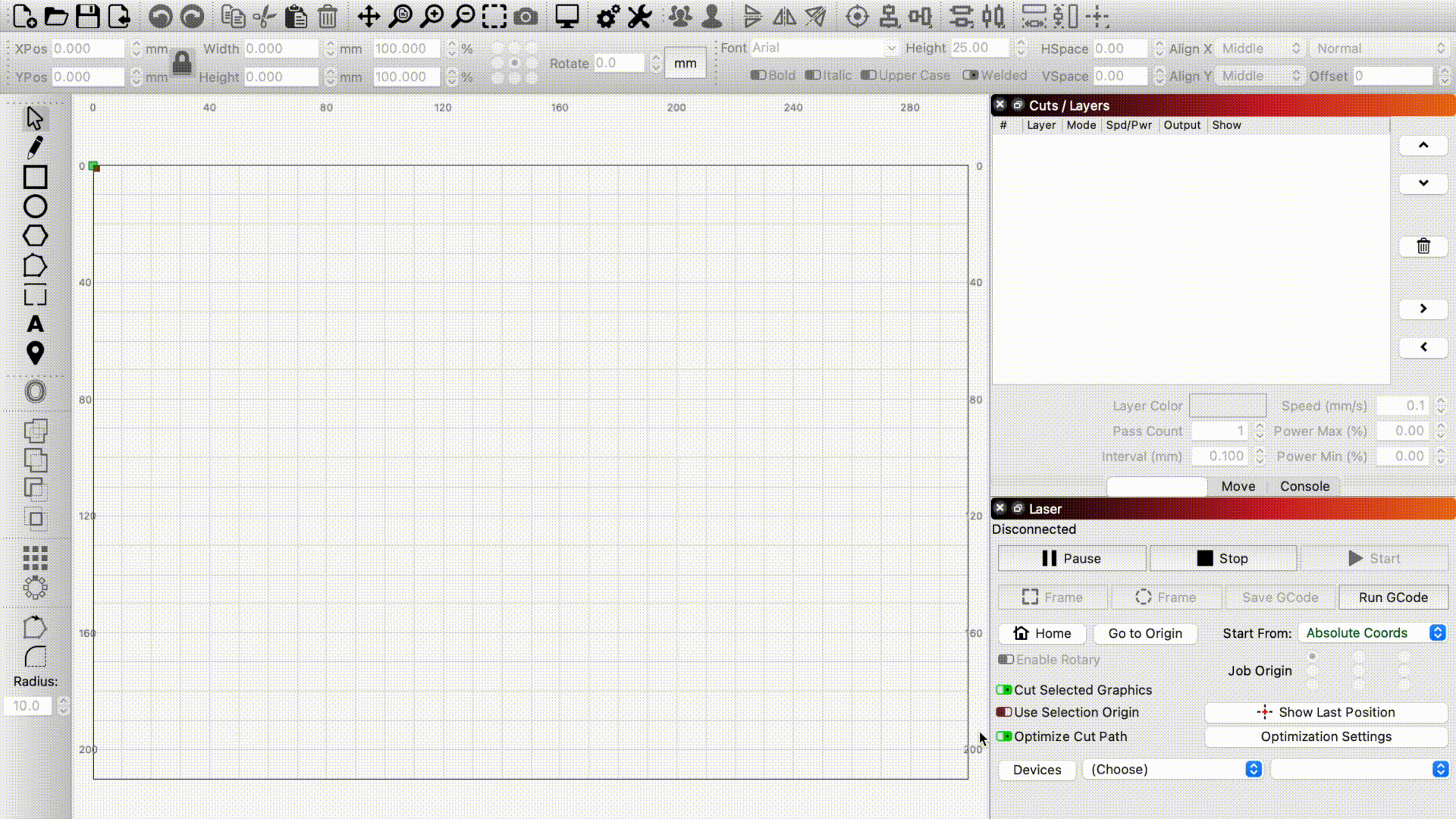

2. Klicka på "Importera" för att importera filen HEXA_Preset du laddade ner.

3. Följande enhetsinformation kommer att visas när filen har importerats framgångsrikt.

Anslut din dator till maskinen med LightBurn-bryggkabeln.

1. Anslut LightBurn-kabeln till USB-porten på maskinens sida.

（USB-ikonen visas i det övre högra hörnet av maskinens panel för att indikera att en anslutning har upprättats framgångsrikt.)

2. Anslut den andra änden av LightBurn-bryggkabeln till datorn.

3. Välj rätt USB-portnamn. Att välja fel port leder till en misslyckad anslutning. Du kan behöva prova olika portar. Om anslutningen lyckas kommer följande information att visas i Konsol-fliken.

Test av hemposition

Om datorn är framgångsrikt ansluten till maskinen kommer maskinen automatiskt att börja gå till hempositionen. Om inte, klicka på hemknappen för att kontrollera om hempositionsfunktionen fungerar.

Starta operation

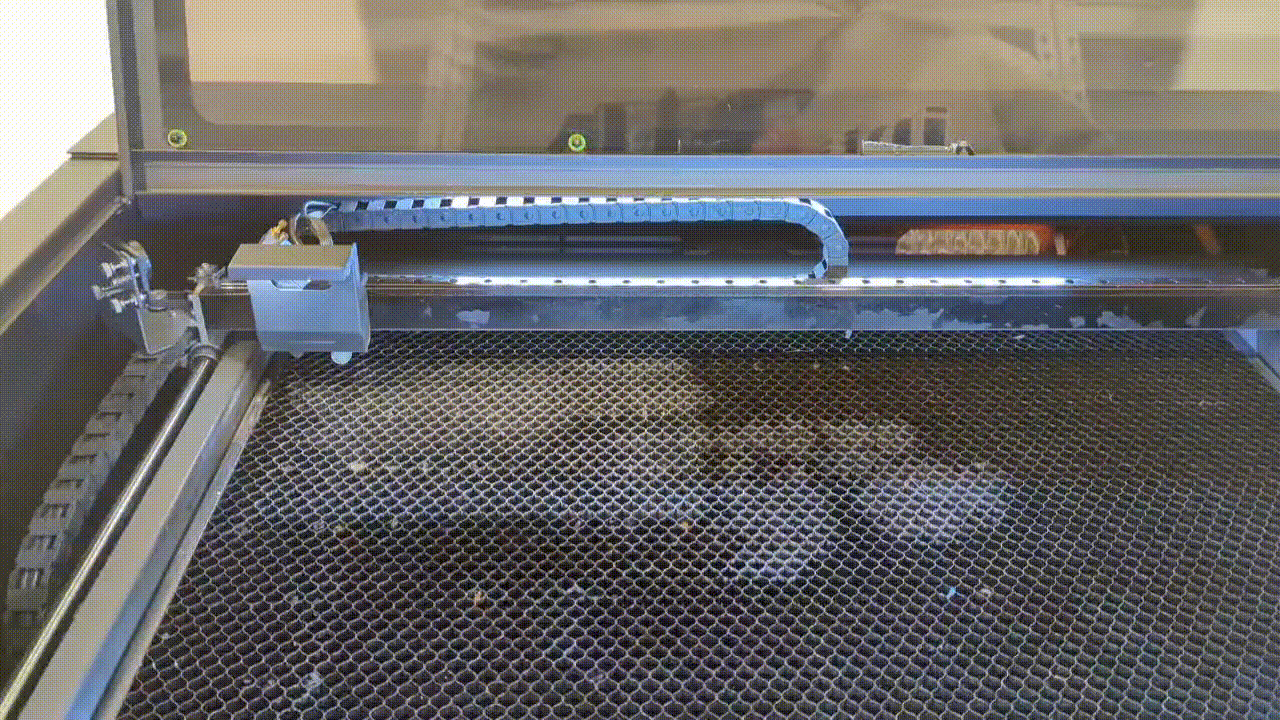

1. Placera materialet i maskinen

2. Fokusering

- Klicka på "Stopp" knappen i ""Laser"" panelen för att frigöra motorn.

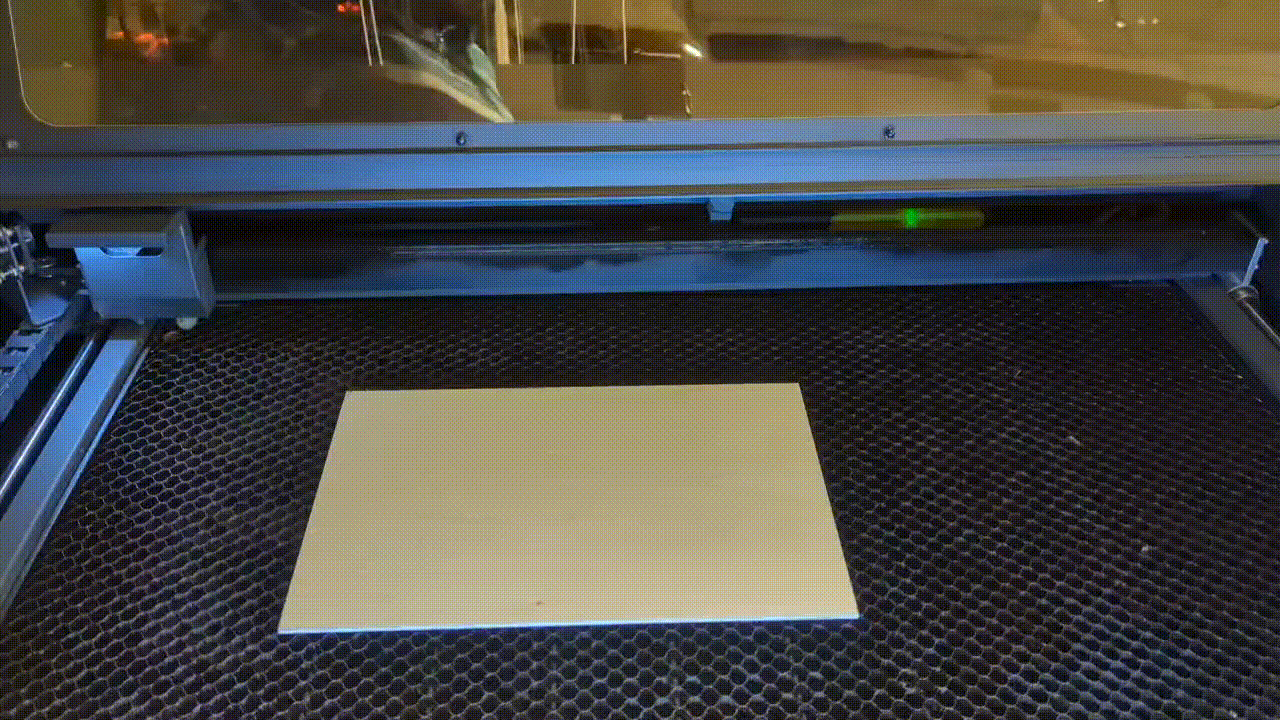

- Flytta laserhuvudet ovanför materialet.

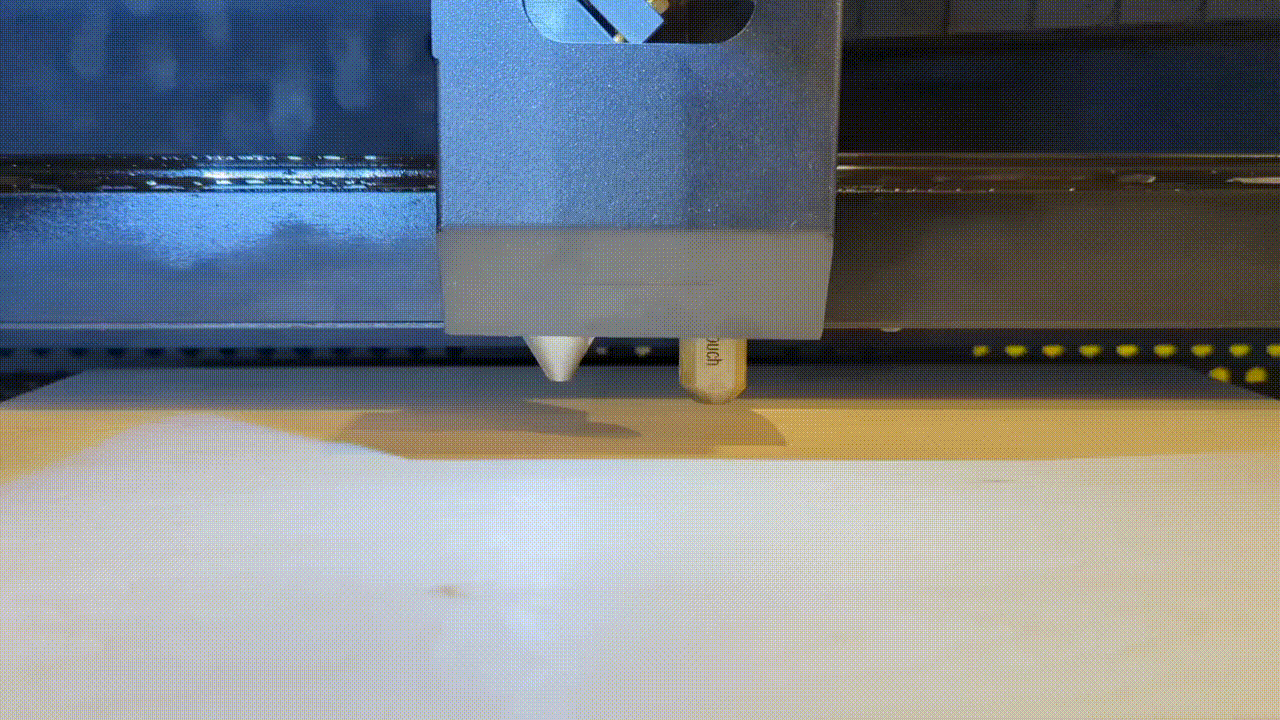

- Tryck på "AF"-knappen två gånger för att starta autofokus.

(Se till att fokusavståndet är korrekt inställt före varje graverings-/skäroperation.)

Observera: Se till att maskinen automatiskt frigör motorn inom 3 minuter efter att LightBurn-kontrollen startats. Om motorn är låst under en längre tid kan det skada maskinen. (Klicka på "Stopp" knappen i ""Laser"" panelen för att frigöra motorn)

3. Importera en fil till LightBurn

Klicka på ikonen ovan för att importerafilen, eller dra och släpp filen direkt i arbetsytan.

4. Ställ in parametrarna

Klicka på ett mönster eller lager och ställ in parametrarna i det nedre högra hörnet av Cuts/Layers -fliken.

5. Aktivera "Överscanning" effekten

- Om lagret är inställt på "Fyll, Fyll + linje, Bild eller Offset-fyll" läge, rekommenderar vi att du aktiverar "Överscanning" funktionen.

- Dubbelklicka på ett lager för att öppna "Redigeraren för skärinställningar". Aktivera Överscanning-effekten och ange procentvärdet.

Obs:

• Parameterinställningarna varierar beroende på hastighet och material. Se avsnittet "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.
• Om du har flyttat laserhuvudet efter att ha tappat motorkontroll, kom ihåg att trycka på "Hem" för att återställa positionen innan du startar jobbet. Annars finns risk för kollision.

6. Ställ in startpositionen

Välj "Absoluta koordinater" i rullgardinsmenyn "Starta från" i "Laser" -fliken.

Obs: Funktionen "Absoluta koordinater" är mycket lik den i Beam Studio, så vi rekommenderar starkt den för användare med erfarenhet av Beam Studio.

Absoluta koordinater

Huvudredigeringsfönstret du ser representerar maskinens arbetsyta. Allt du placerar i detta område kommer att skäras på motsvarande plats på din maskin.

7. Klicka på "\" i laserpanelen.Hem8. Välj det mönster du vill förhandsgranska och klicka på

Om du har flyttat laserhuvudet efter att ha tappat motorkontroll, kom ihåg att trycka på "Hem" för att återställa positionen innan du startar jobbet. Annars finns risk för kollision.

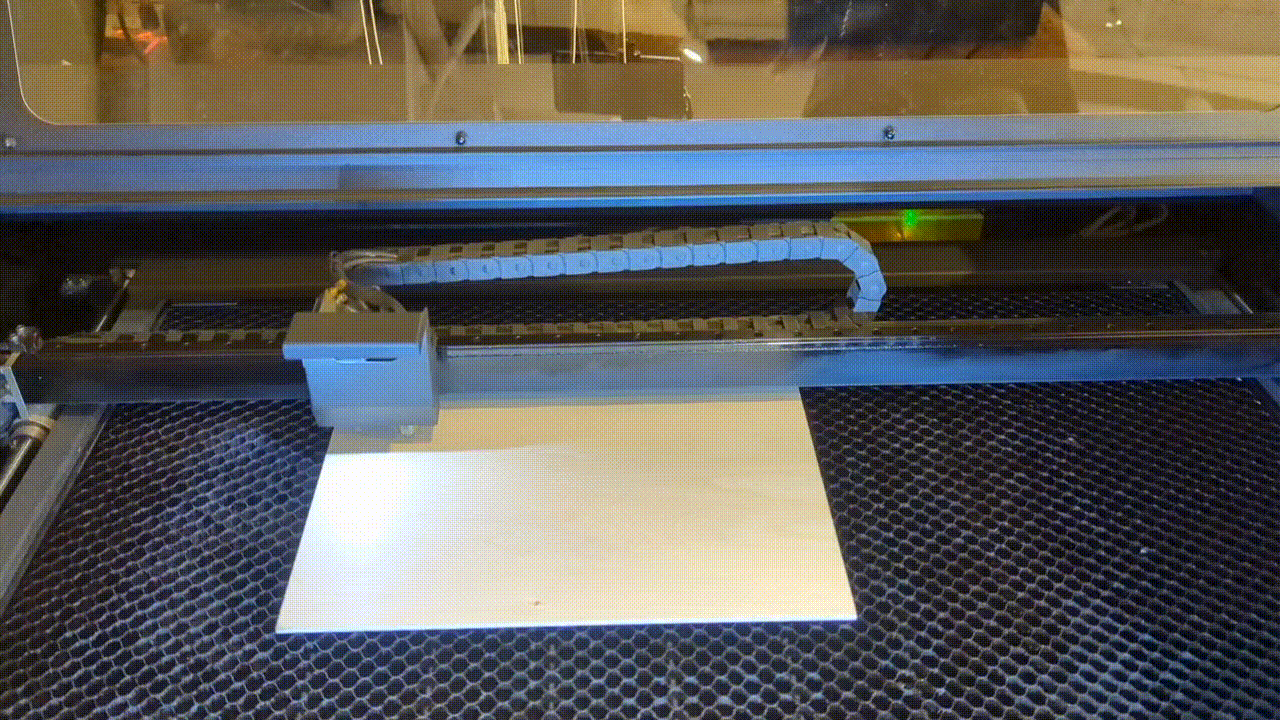

"Rama in" för att se om mönstret kommer att graveras på den förväntade positionen. 9. Stäng luckan

10. Klicka på Hem och skicka jobbet

Markera bilden och klicka på

"Starta" fliken för att skicka jobbet. i "Laser" Om du kopplar bort kabeln medan projektet körs avbryts operationen. Se till att kabeln är ordentligt ansluten under jobbets gång.

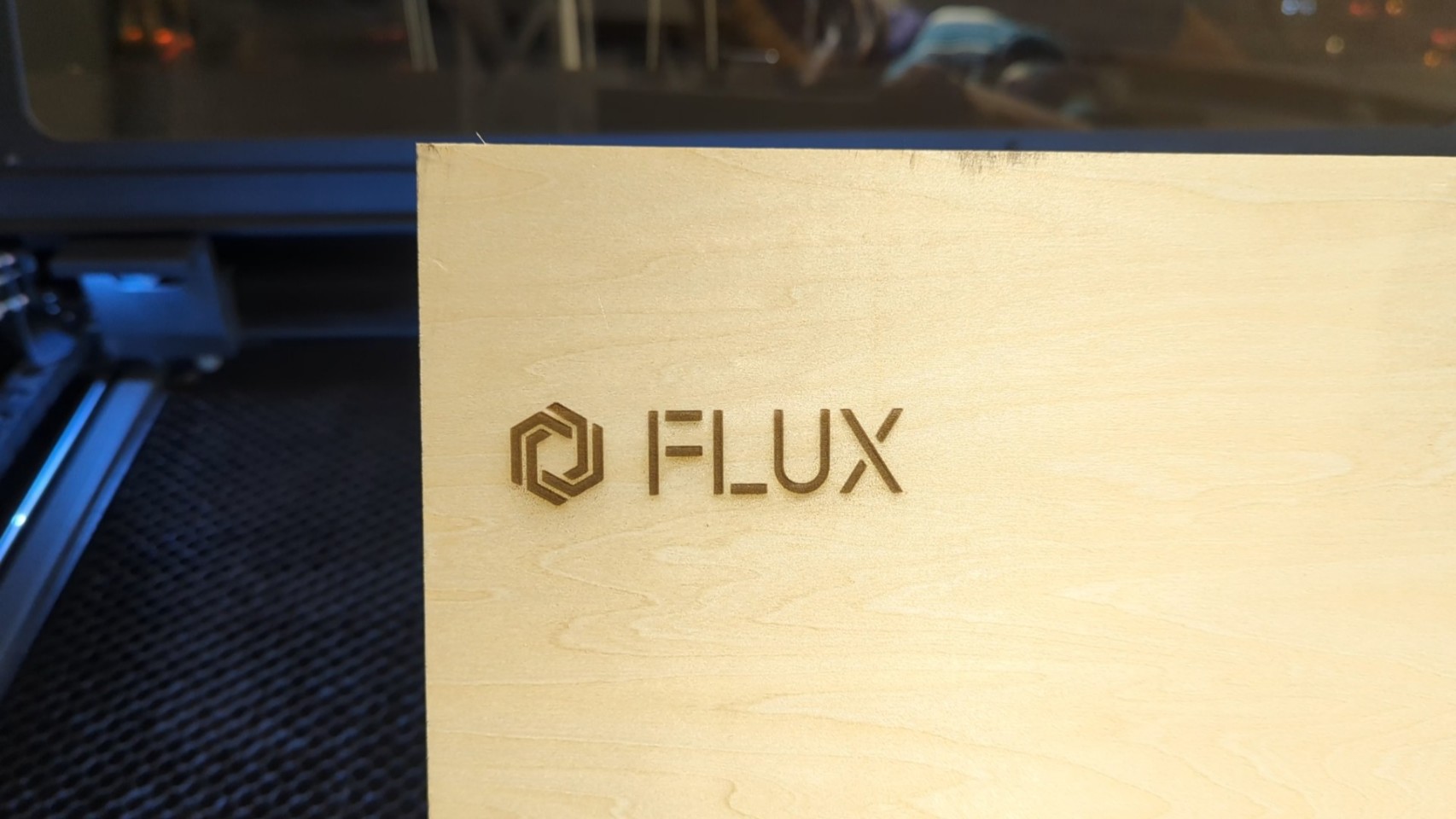

Obs: 11. Graveringsresultat

Obs: Om graveringsresultatet är suddigt, otydligt eller svagt i färgen, kontrollera om laserhuvudet är korrekt fokuserat.

Förutom Absoluta koordinater finns det andra alternativ

Förutom Absoluta koordinater finns det andra alternativ

för att ange hur LightBurn ska placera mönstret inom maskinens arbetsyta. Aktuell position

Aktuell position

Jobbet skär/graverar baserat på laserhuvudets aktuella position.

Jobbets ursprung

Inställning "Jobbets ursprung" anger för LightBurn hur jobbet ska positioneras i förhållande till lasern.

(Den gröna indikatorn för "Jobbets ursprung" som visas i huvudredigeringsfönstret flyttas när du ändrar dina inställningar.)

Förutom Absoluta koordinater finns det andra alternativ

Rekommenderade inställningar för materialparametrar

HEXA

Förutom Absoluta koordinater finns det andra alternativ

Rotationsgravering

Se följande artikel beroende på rotationsmodulens version.

LightBurn Bridge-kabel - HEXA Rotationsmodul 1.0

LightBurn Bridge-kabel - HEXA Rotationsmodul 2.0
