LightBurn-bryggkabel - HEXA rotationsmodul 2.0

Innan du börjar

Installera rotationsmodulen 2.0

För att installera rotationsmodulen 2.0, följ denna artikel.

Obs: Stäng av maskinen innan du installerar rotationsmodulen.

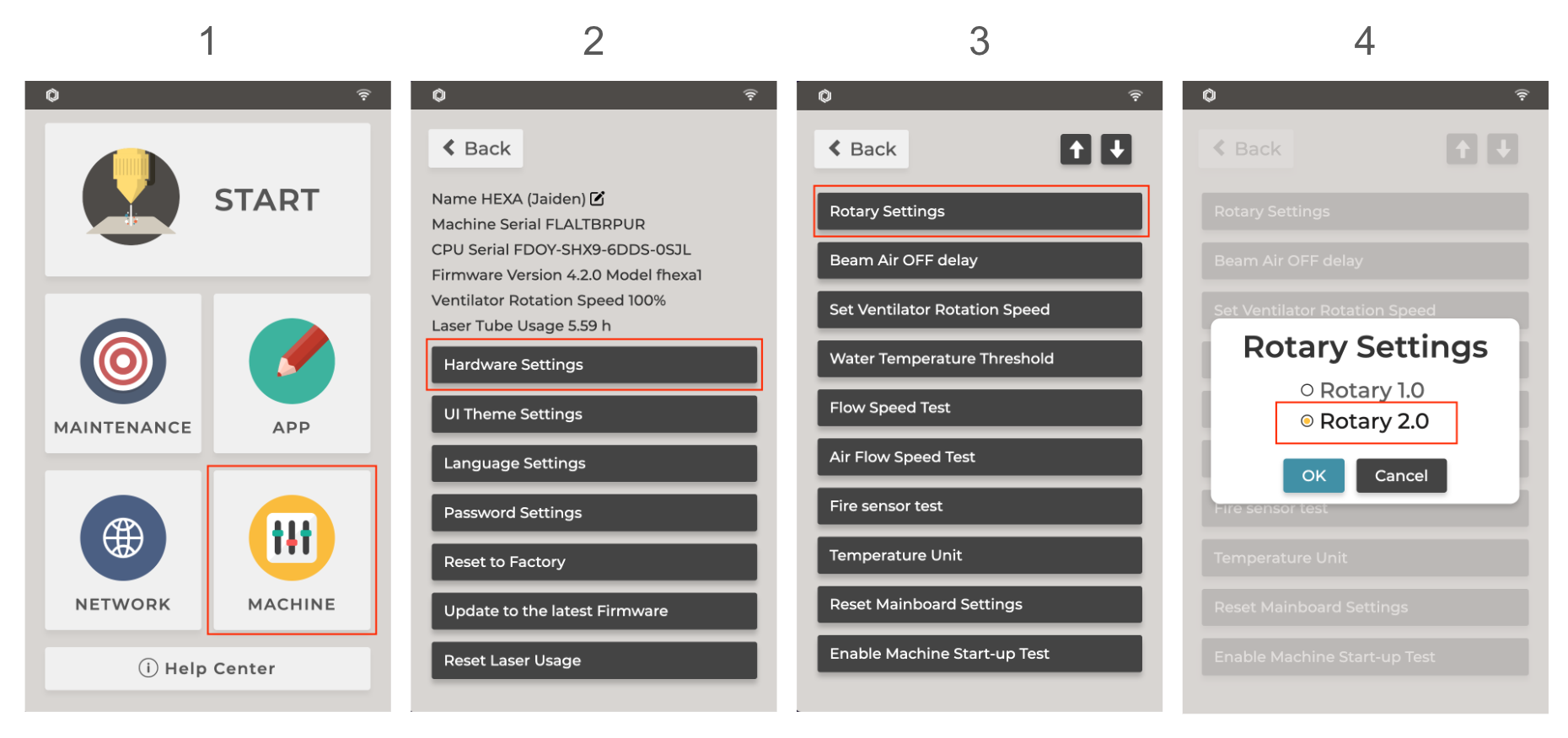

Innan du börjar, kontrollera att rotationsinställningen i HEXA är korrekt.

LightBurn-inställningar

1. Importera konfigurationsfilen och anslut din dator till maskinen med LightBurn-bryggkabeln. Se LightBurn Bridge Cable - HEXA för mer information.

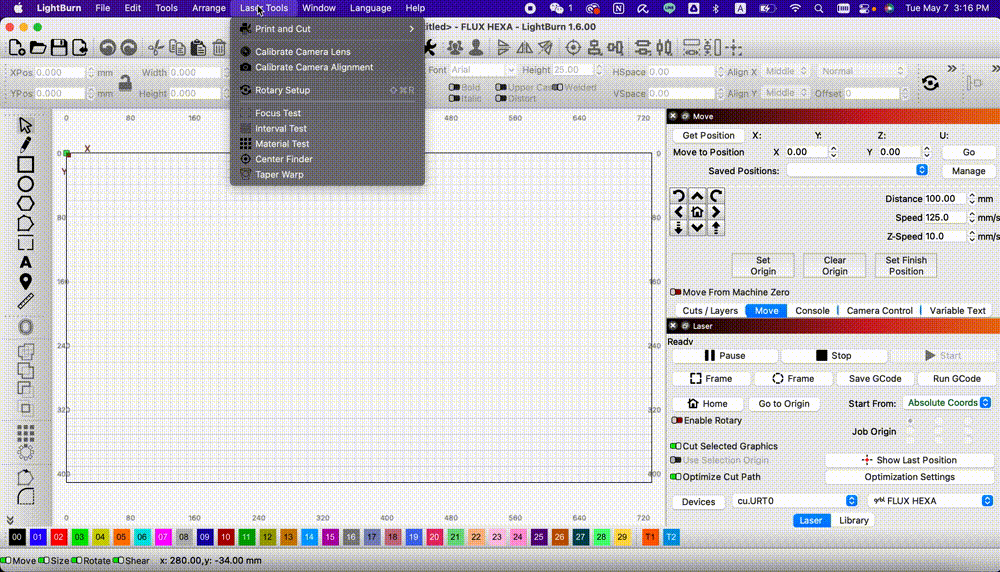

2. Öppna LightBurn och klicka på "Devices" i "Laser" -fliken. ➡️ Aktivera "Visa rotationsaktivering i huvudfönstret" i inställningsfönstret som visas och klicka på "OK".

3. Slå på "Aktivera roterande" på sidopanelen till höger.

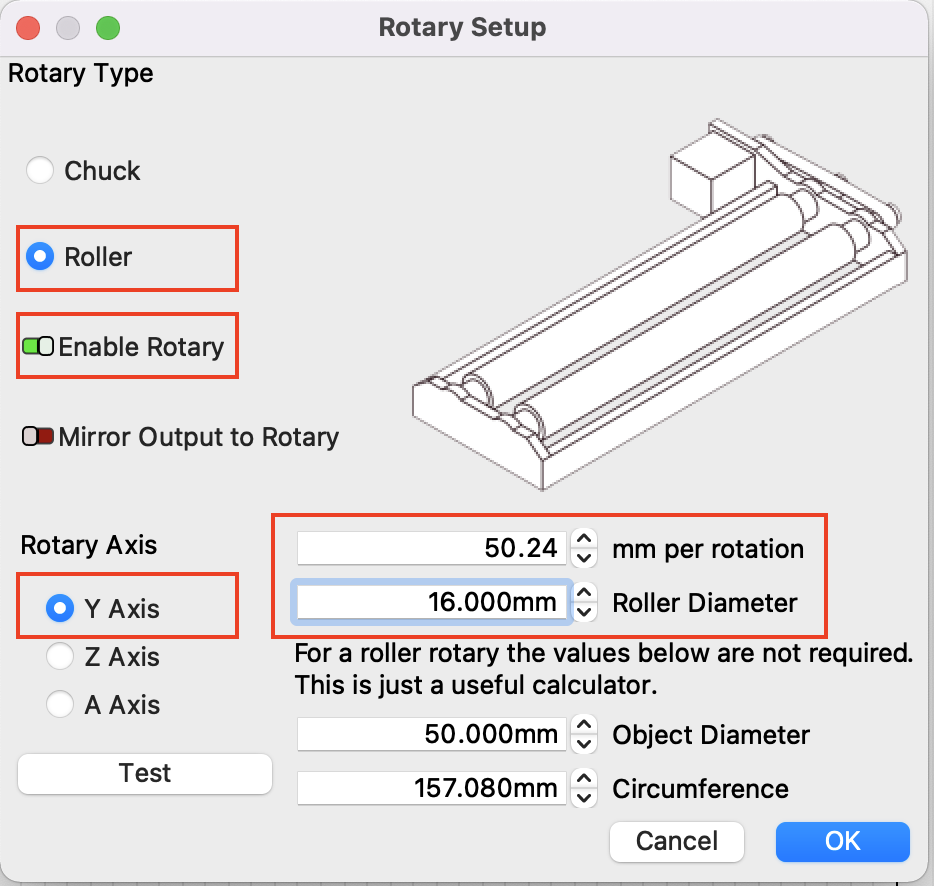

4. Välj ""Laser" verktyg" ➡️ "Roterande inställning". Ställ sedan in parametrarna för rotationsmodulen enligt följande och klicka på "OK".

Starta operation

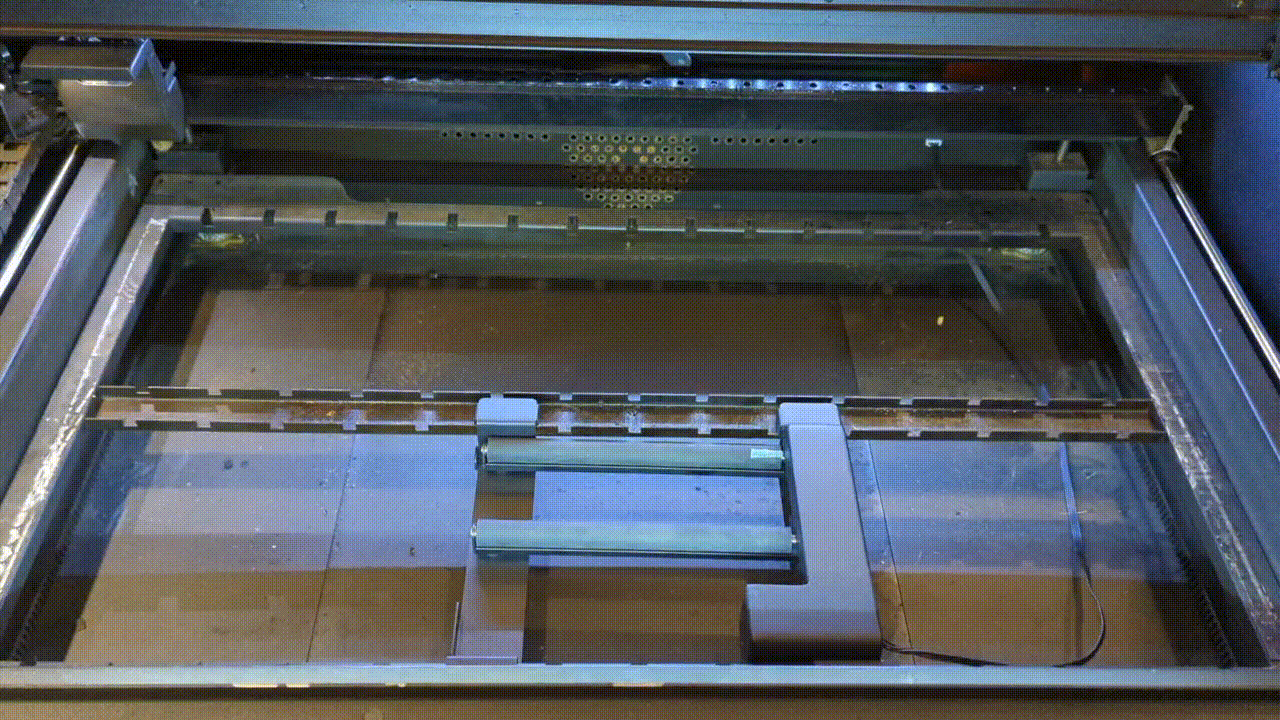

1. Placera materialet i maskinen

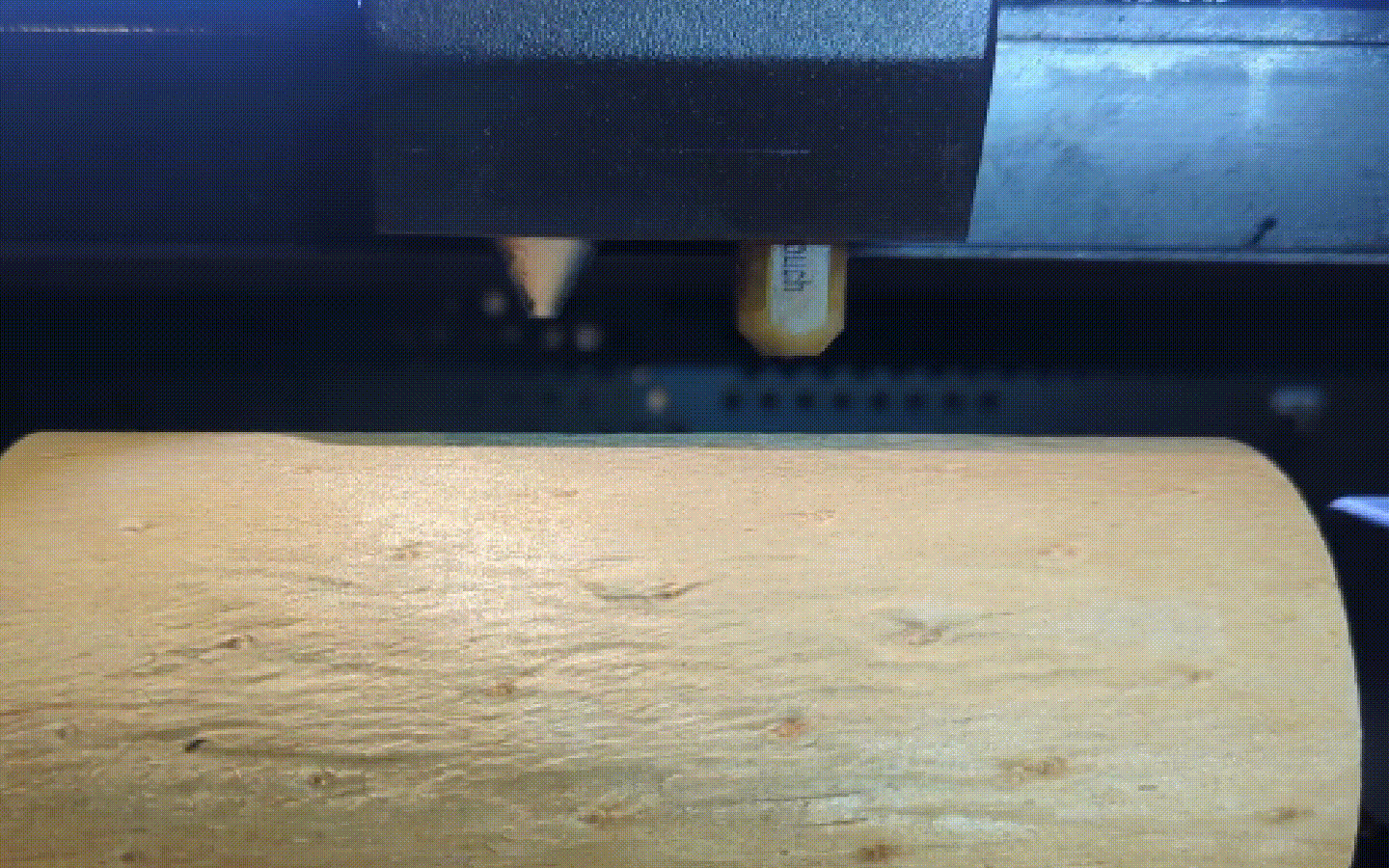

2. Fokusering

- Klicka på "Stopp" knappen i ""Laser"" panelen för att frigöra motorn.

- Flytta laserhuvudet över materialet.

Tryck två gånger på "AF"-knappen för att starta autofokus.

(Säkerställ att avståndet är korrekt inställt före varje graverings-/skäroperation.)

3. Importera en fil till LightBurn

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.

4. Ställ in graveringsparametrarna

Klicka på objektet i lagret och ställ in parametrarna i det nedre högra hörnet av Cuts / Layers -fliken.

5. Aktivera "Överscanning"-effekten

- Om lagret är inställt på "Fyll, Fyll + Linje, Bild, Offsetfyllning" läge, rekommenderar vi att du aktiverar "Överscanning" funktionen.

- Dubbelklicka på ett lager för att öppna "Skärinställningsredigeraren". Aktivera Överscanning-effekten och ange procentvärdet.

Obs: Parameterinställningar varierar beroende på hastighet och material, se "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.

6. Ställ in startpositionen

Välj "Aktuell position" i rullgardinsmenyn för "Starta från" i "Laser" -fliken.

Obs: Eftersom LightBurn inte stöder kameraförhandsvisning för inriktning, rekommenderas att inställningen "Starta från" sätts till "Aktuell position".

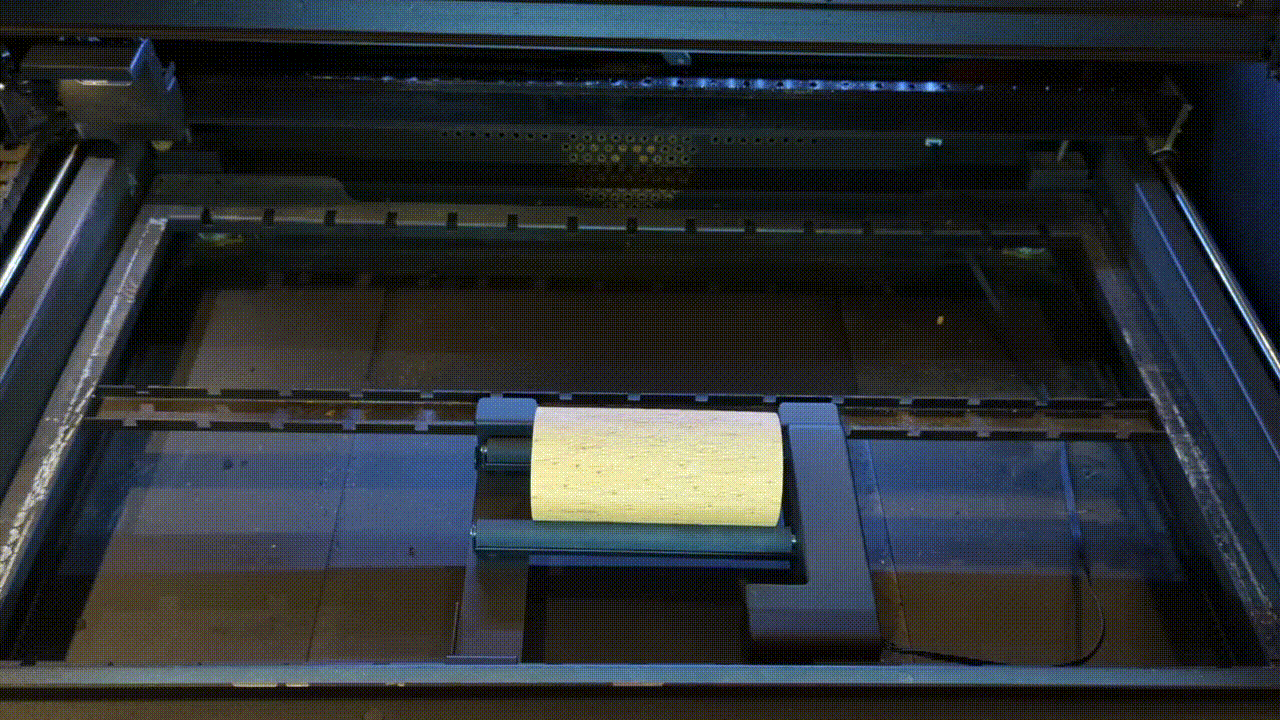

7. Flytta laserhuvudet till den position där du vill gravera.
- Klicka på "Stopp" knappen i ""Laser"" panel för att frigöra motorn, flytta sedan laserhuvudet till den position där du vill gravera.

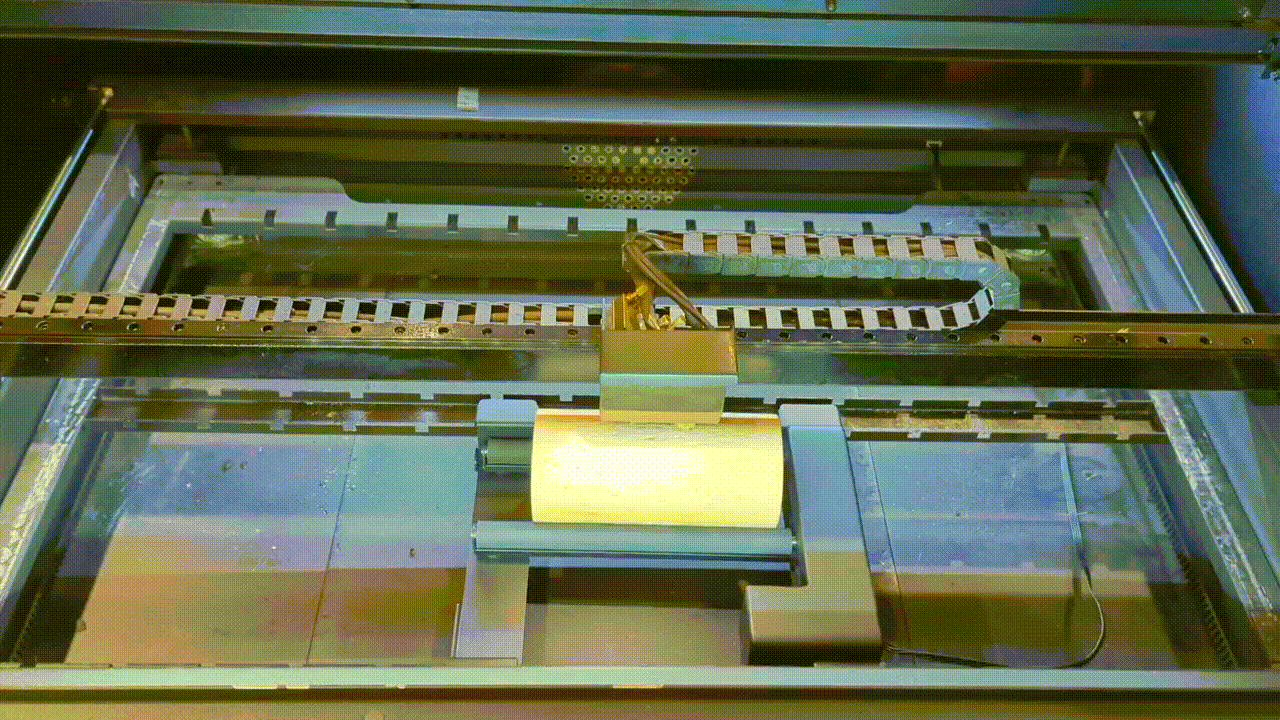

8. Stäng luckan

9. Skicka filen
- Ange "R1" i "Konsol" fönstret för att aktivera rotationsläget.

- Klicka på "Start" för att skicka filen.

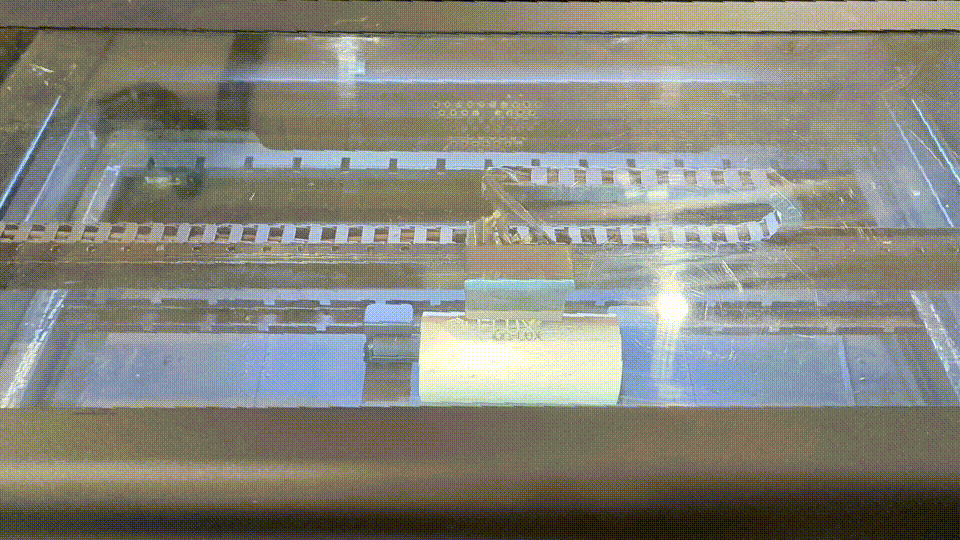

10. Gravering slutförd

Obs: För att gravera utan rotationsaxel efter att ha använt rotationsaxeln, ange "R0" i sidopanelen "Konsol" till höger för att inaktivera rotationsaxelläget innan du graverar. Denna åtgärd är endast nödvändig när jobbet avbryts eller är ofullständigt. Det behövs inte när jobbet slutförs under normala förhållanden.

___________________________________________________________________________________

Rekommenderade inställningar för materialparametrar

HEXA
