2-2 螢幕介面簡介

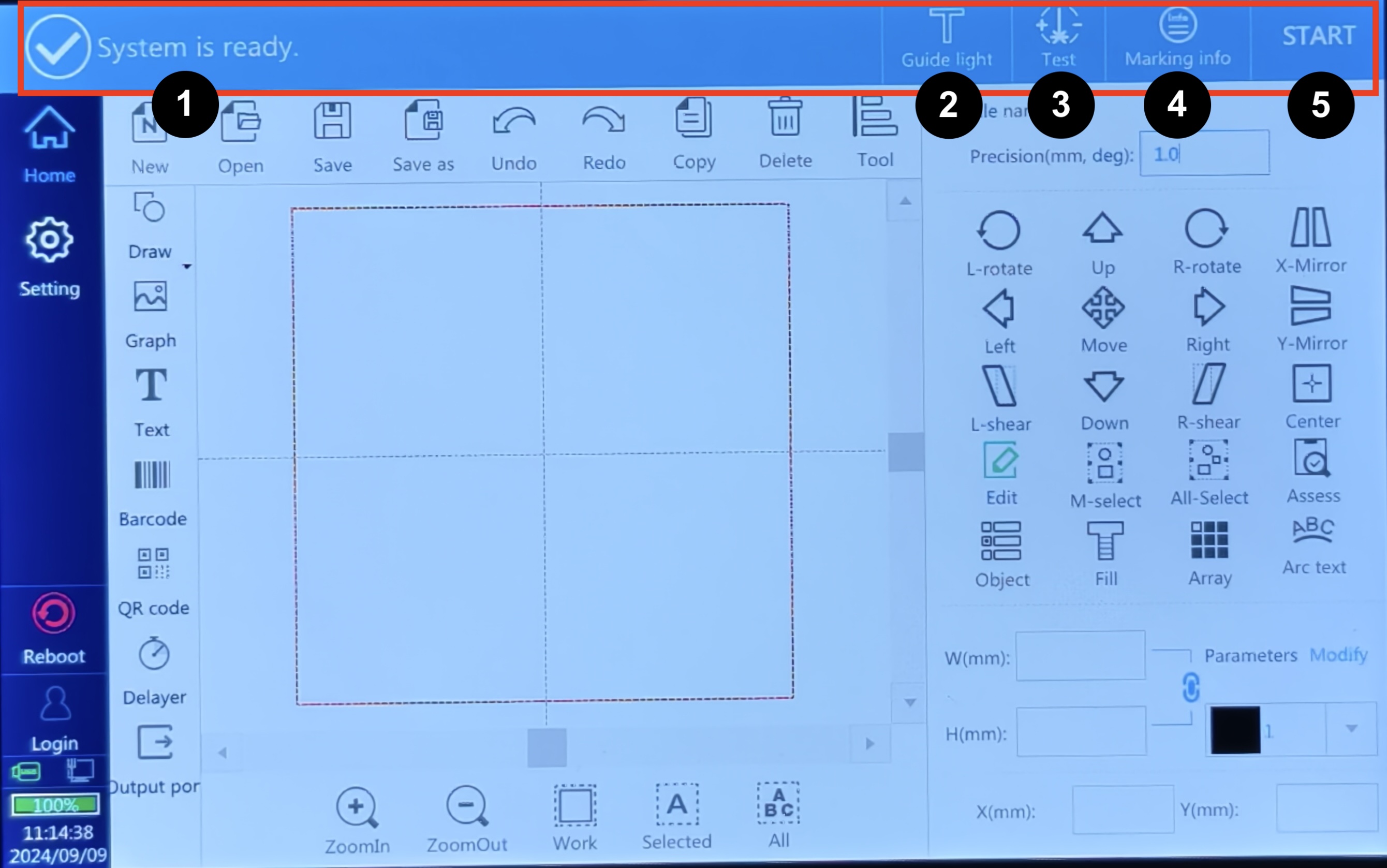

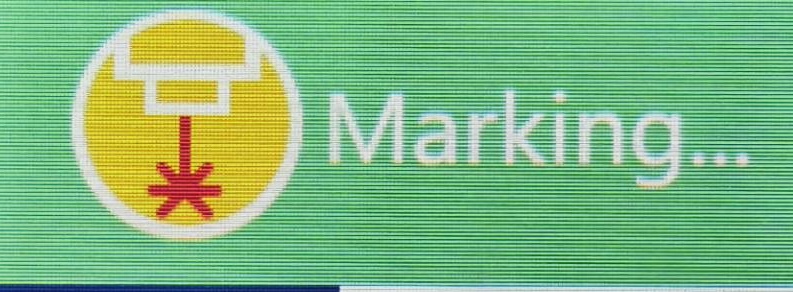

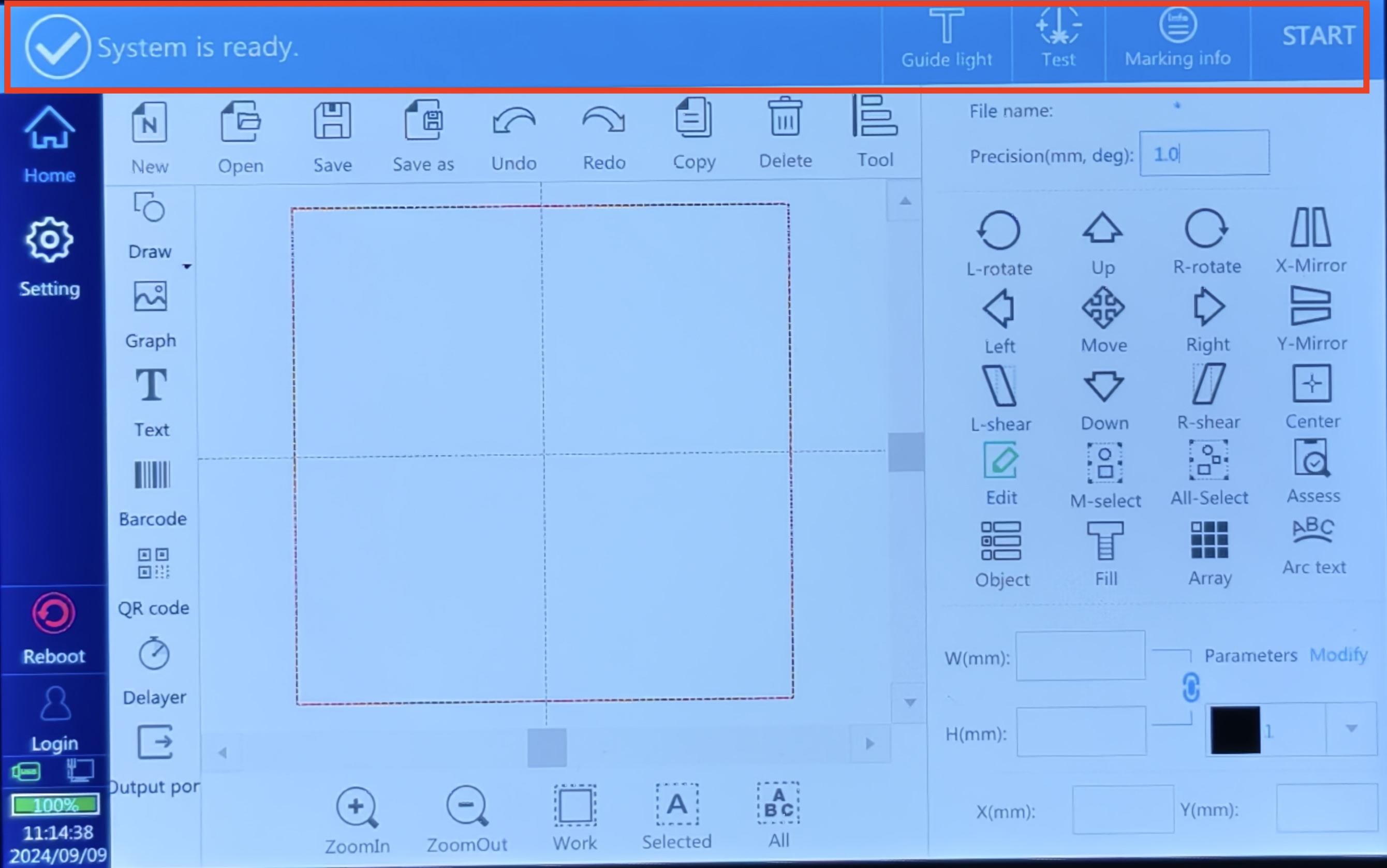

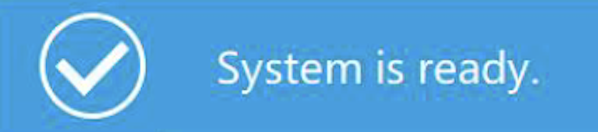

1.1.1 機器狀態

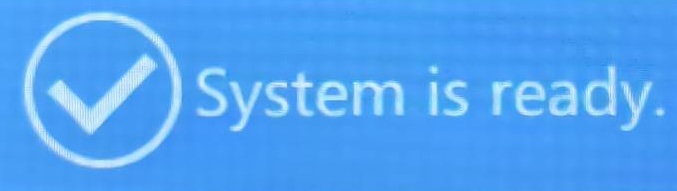

這顯示機器的工作狀態，包括待機或運作中。

範例

待機	運作中

1.1.2. 紅光指引

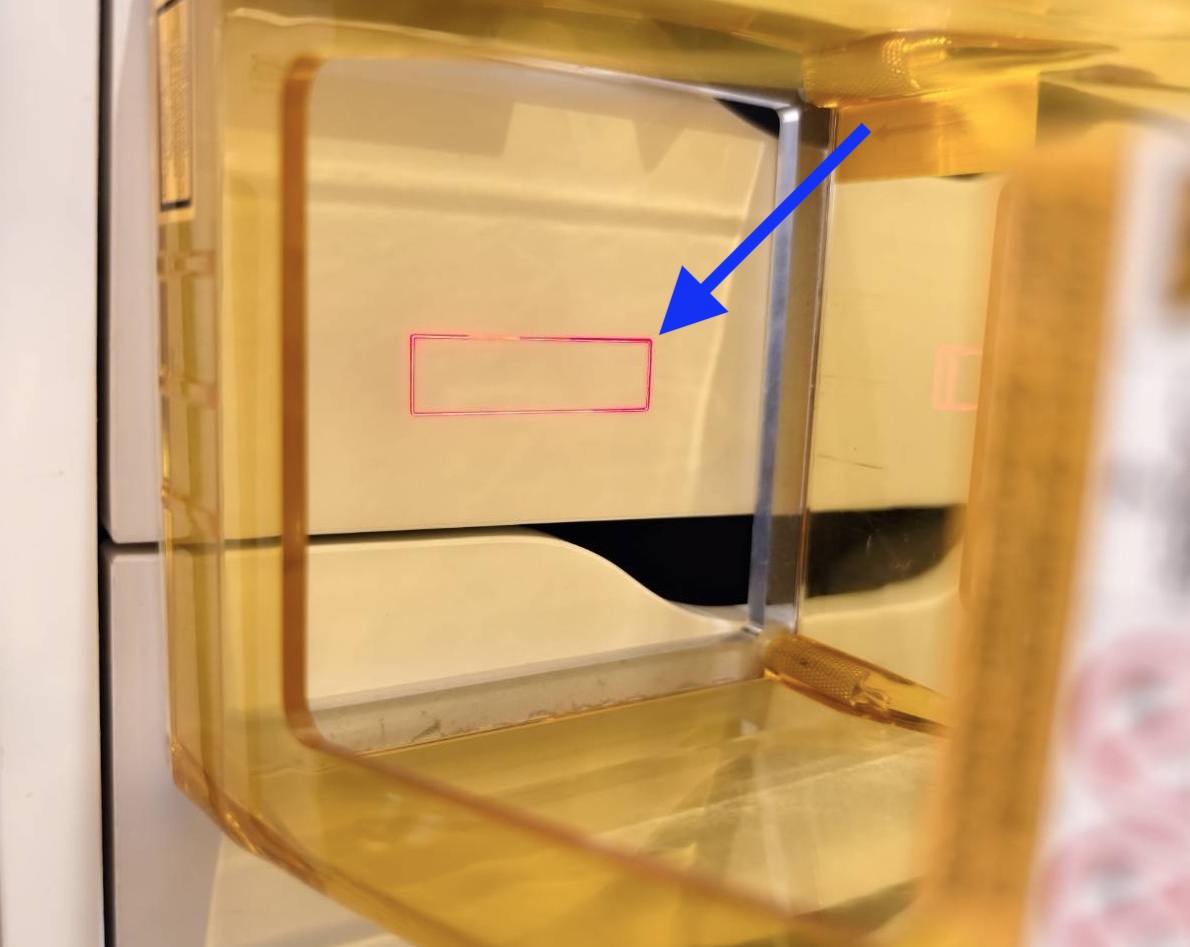

紅光指引會投射矩形紅光，預覽目前雕刻工作的尺寸和位置。

範例

檔案 (50mm x 13mm)	紅光指引

1.1.3. 測試打碼

當您按下測試圖示時，機器將立即開始雕刻您目前的檔案。
使用此功能時請務必小心。

範例

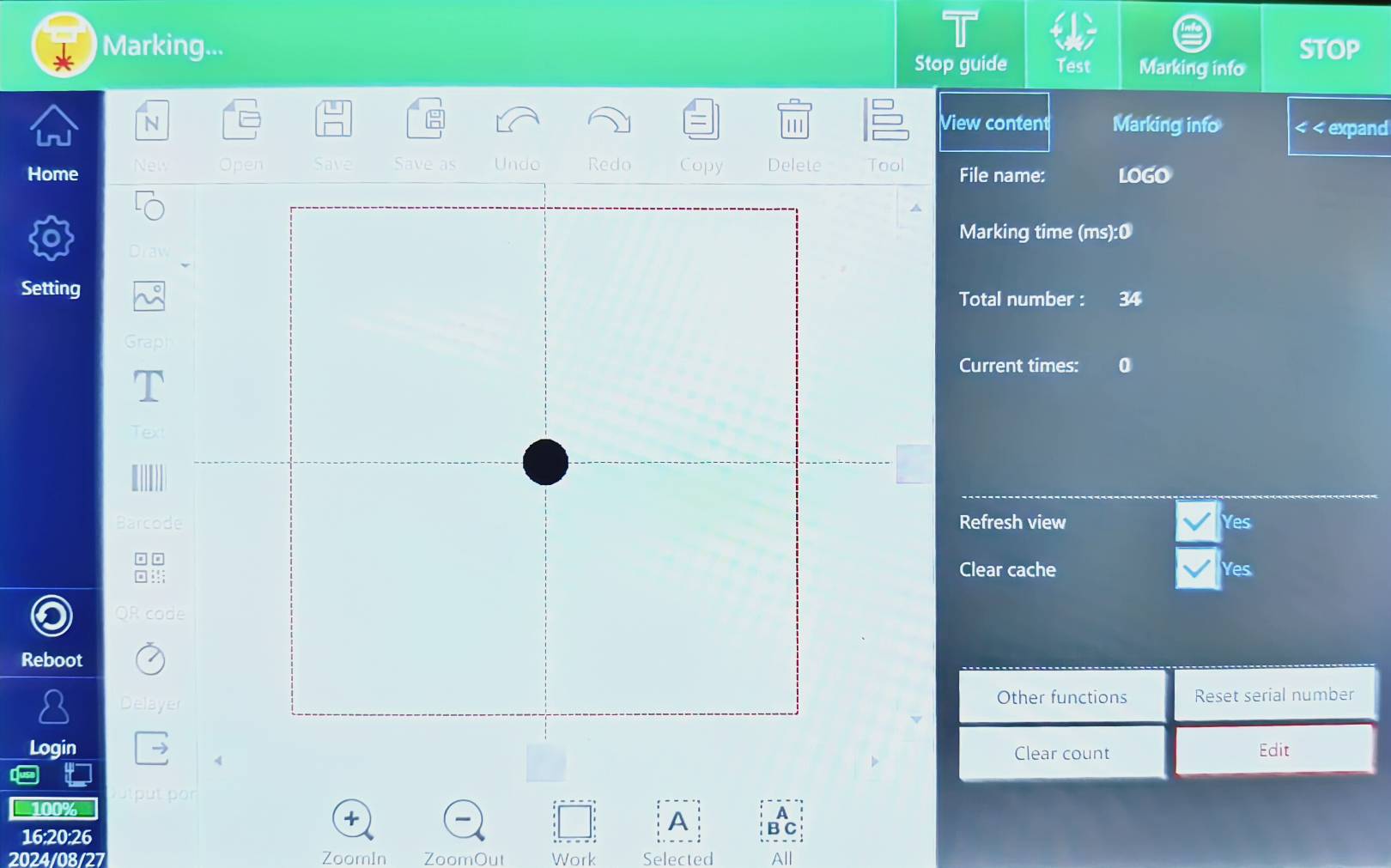

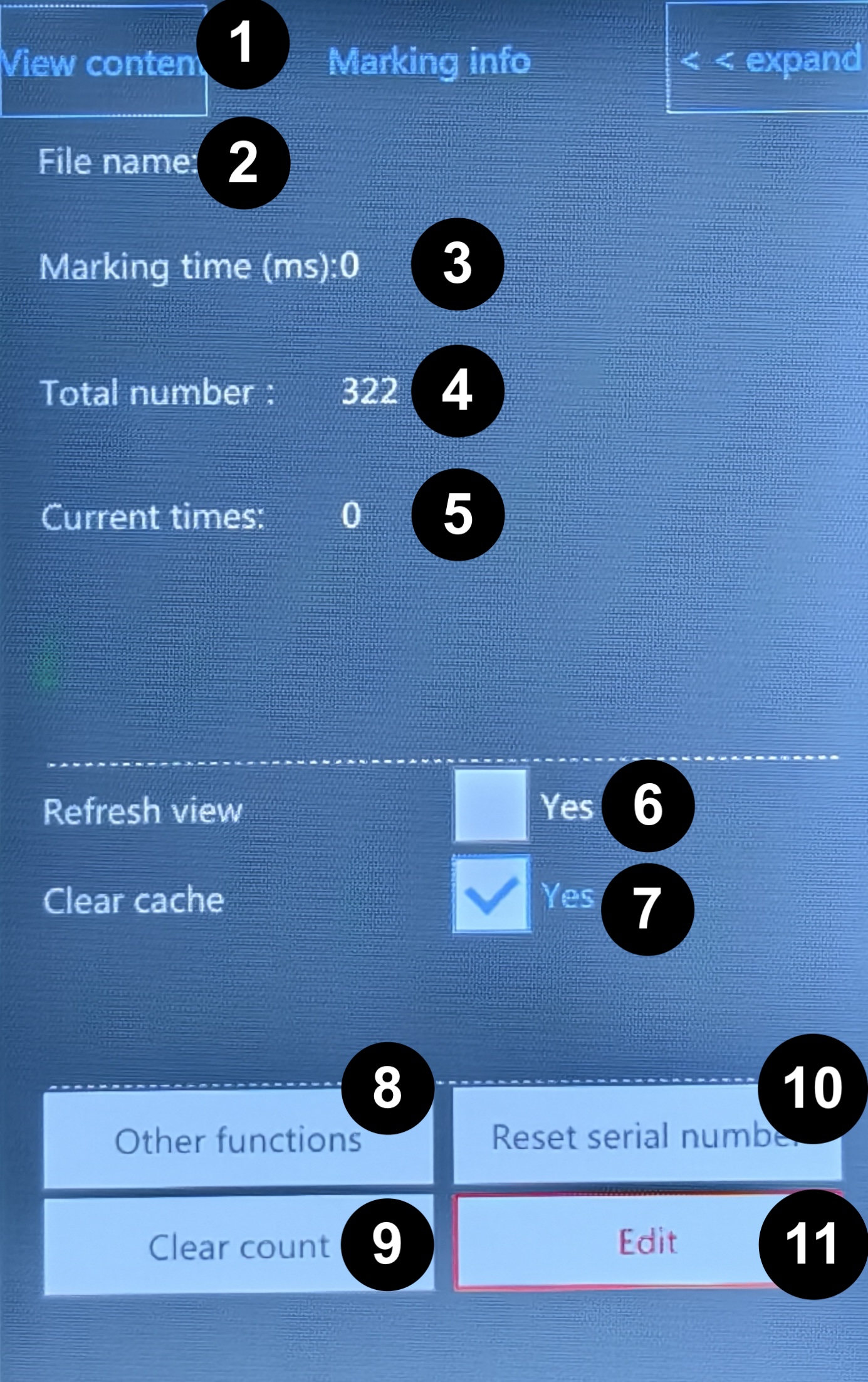

1.1.4. 打碼資訊

雕刻資訊包含以下內容：

項目

說明

顯示內容

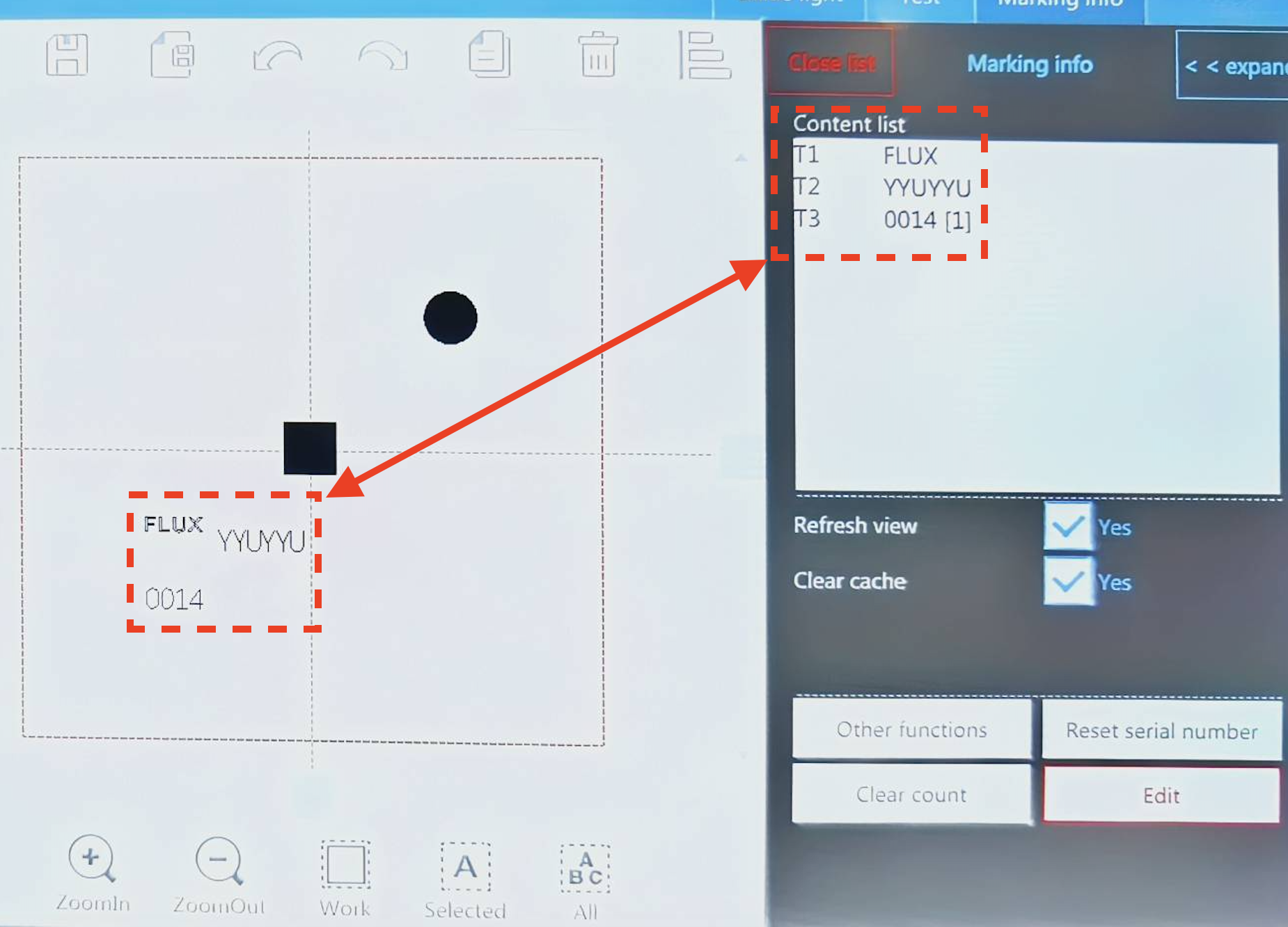

檢視目前雕刻檔案的文字物件。

Screenshot 2024-08-27 at 3.43.25 PM.png

檔案名稱

目前雕刻檔案的名稱。

雕刻時間 (ms)

目前檔案所需的處理時間。

總計次數

所有已雕刻檔案的累計總次數。
(可在下方第 12 項的同一頁面中手動重設。)
(返回)

目前次數

目前檔案已雕刻的累計次數。
(新的雕刻開始時會自動重設，或可在下方第 12 項的同一頁面中手動重設。)
(返回)

重新整理檢視

此為內部測試用途。請保持未勾選狀態。

清除快取

此為內部測試用途。請保持未勾選狀態。

其他功能

清除警報	清除警報資訊。
計數狀態	檢視或變更標記計數和序號計數。
條件計數	目前檔案的總標記次數和停止次數。（不同檔案可能有不同的計數。）

重設序號

若您的檔案包含序號文字物件，可在不中斷標記作業的情況下重設序號計數。
(返回)

清除計數

重設上方的總次數（#4）或目前次數（#5）。
(返回)

編輯

返回編輯頁面。
(返回)

1.1.5. 開始打碼

開始按鈕用於啟動標記。按下後，系統狀態將變為「標記中」，按鈕則變為「停止」，可用於停止標記。

範例

待機	運作中

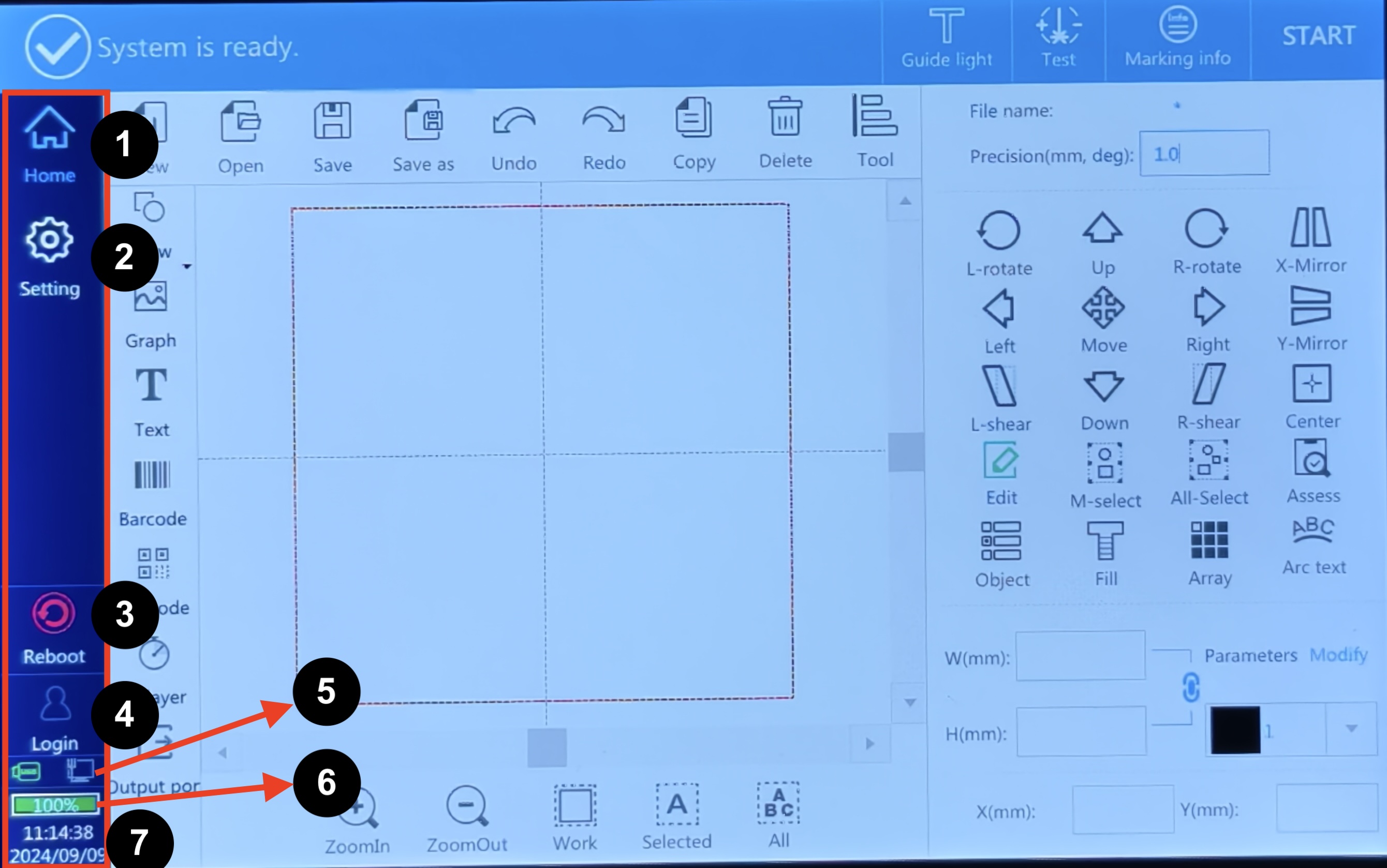

1.2. 頁面標籤與使用者登入

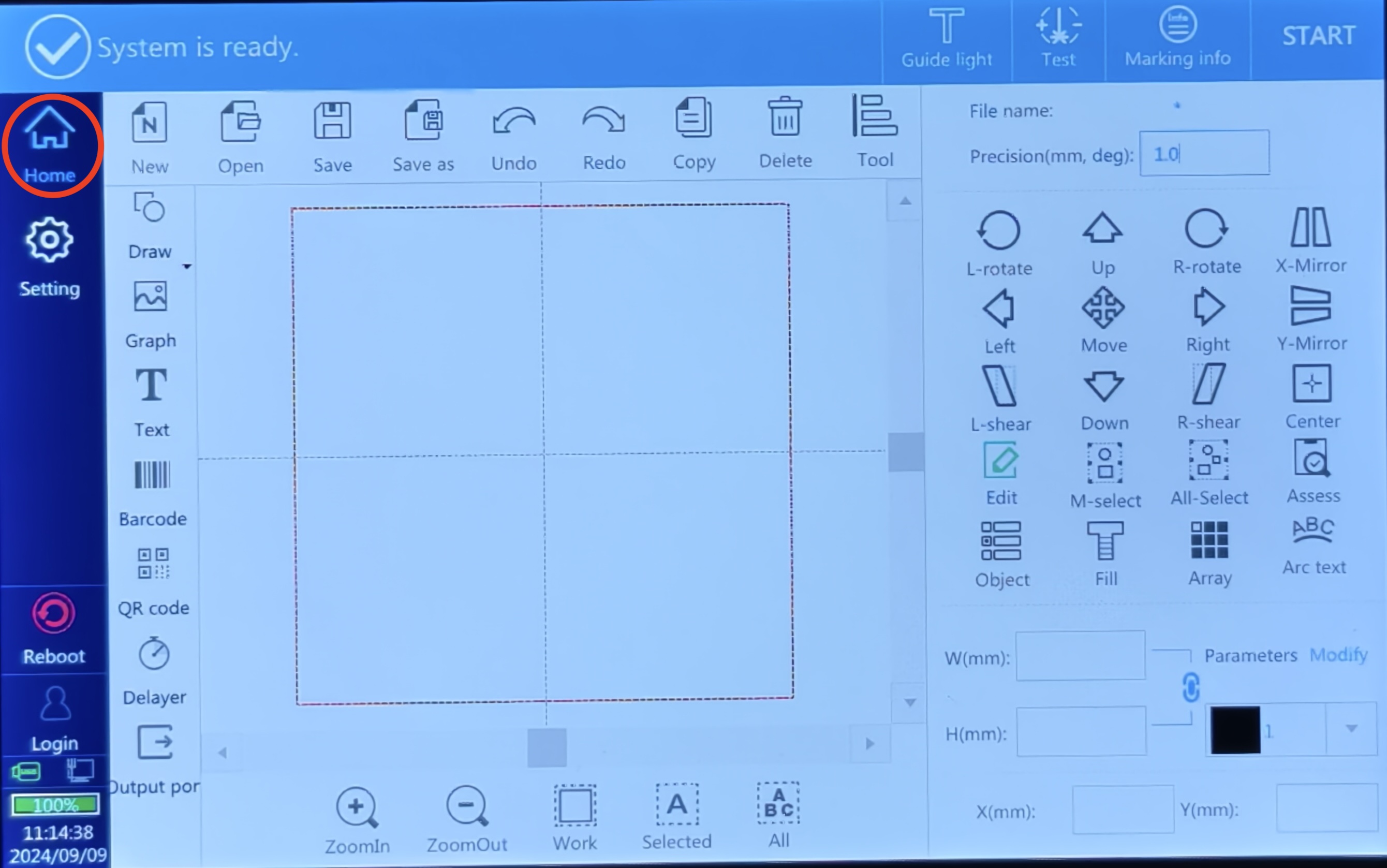

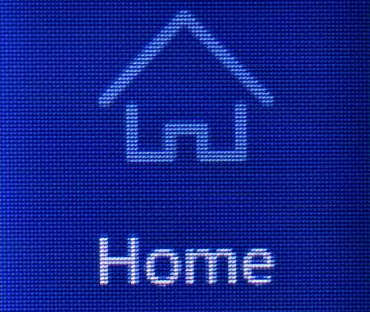

1.2.1. 首頁

這是首頁的按鈕。

1.2.2. 設定

這是進入所有系統設定的入口。
詳情請參閱 2. 設定。

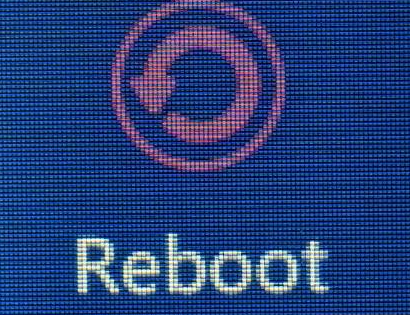

1.2.3. 重啟

重新啟動系統。

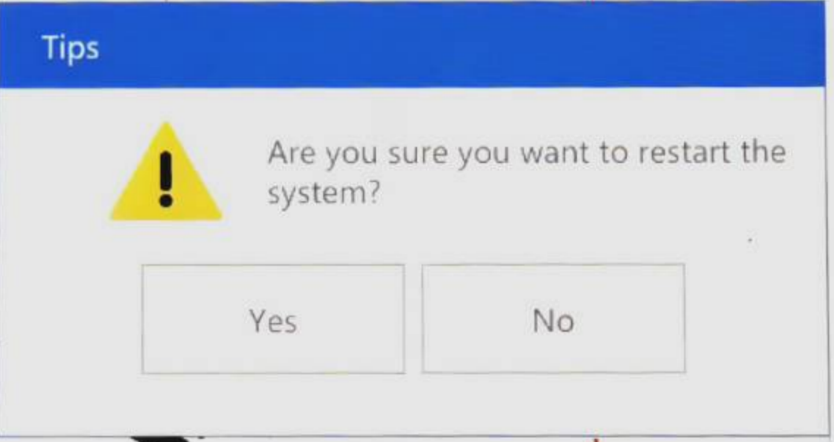

點擊重新啟動圖示後，系統會詢問您是否要重新啟動。

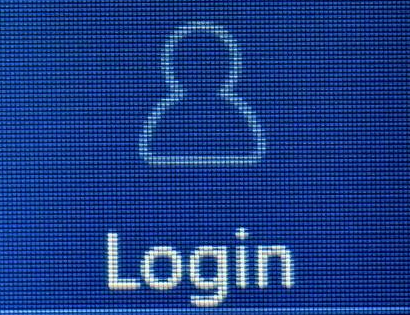

1.2.4. 管理員

登入功能可限制並防止未經授權的人員或使用者操作本設備。

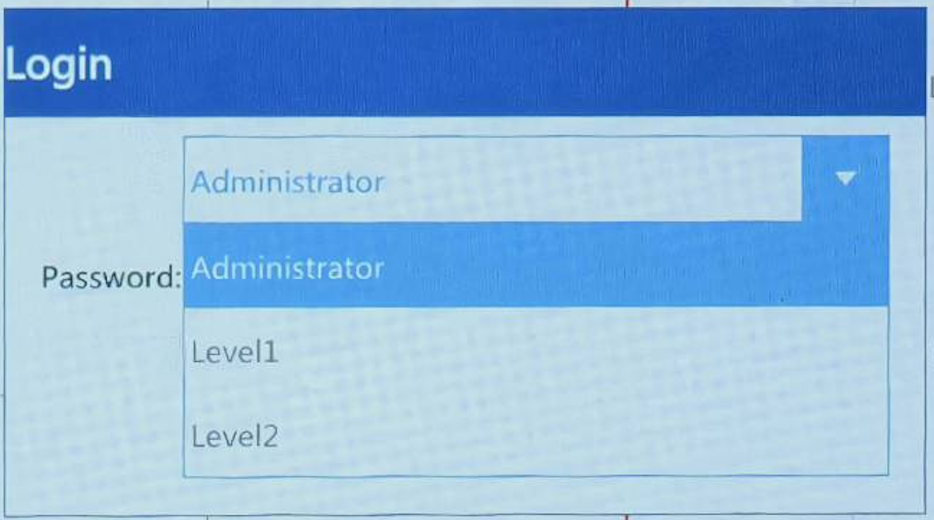

點擊圖示時，會彈出登入視窗，您可以選擇要登入的使用者。

(管理員的預設密碼為 123。
登入後，請參閱 2. 設定以變更使用者權限和密碼等。)

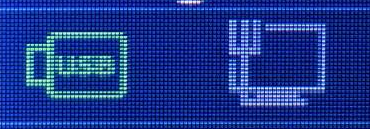

1.2.5. 連線狀態

連線狀態顯示設備與電腦或 USB 隨身碟的連線狀態。

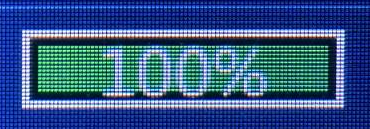

1.2.6. 電池電量

電池電量顯示電池的剩餘電量百分比。

1.2.7. 系統時間

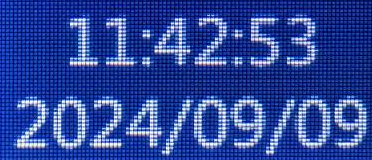

系統時間顯示設備目前設定的時間。

1.3. 編輯功能

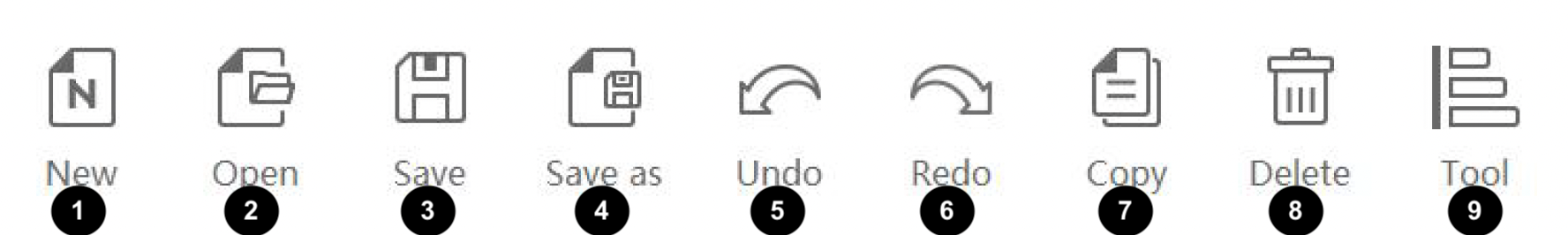

1.3.1. 檔案與物件管理

項目

說明

新建

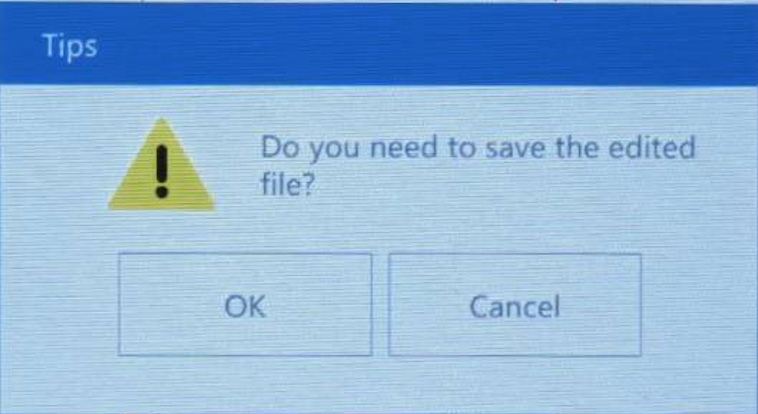

建立新檔案。如果目前已開啟檔案，系統會詢問您是否要儲存。

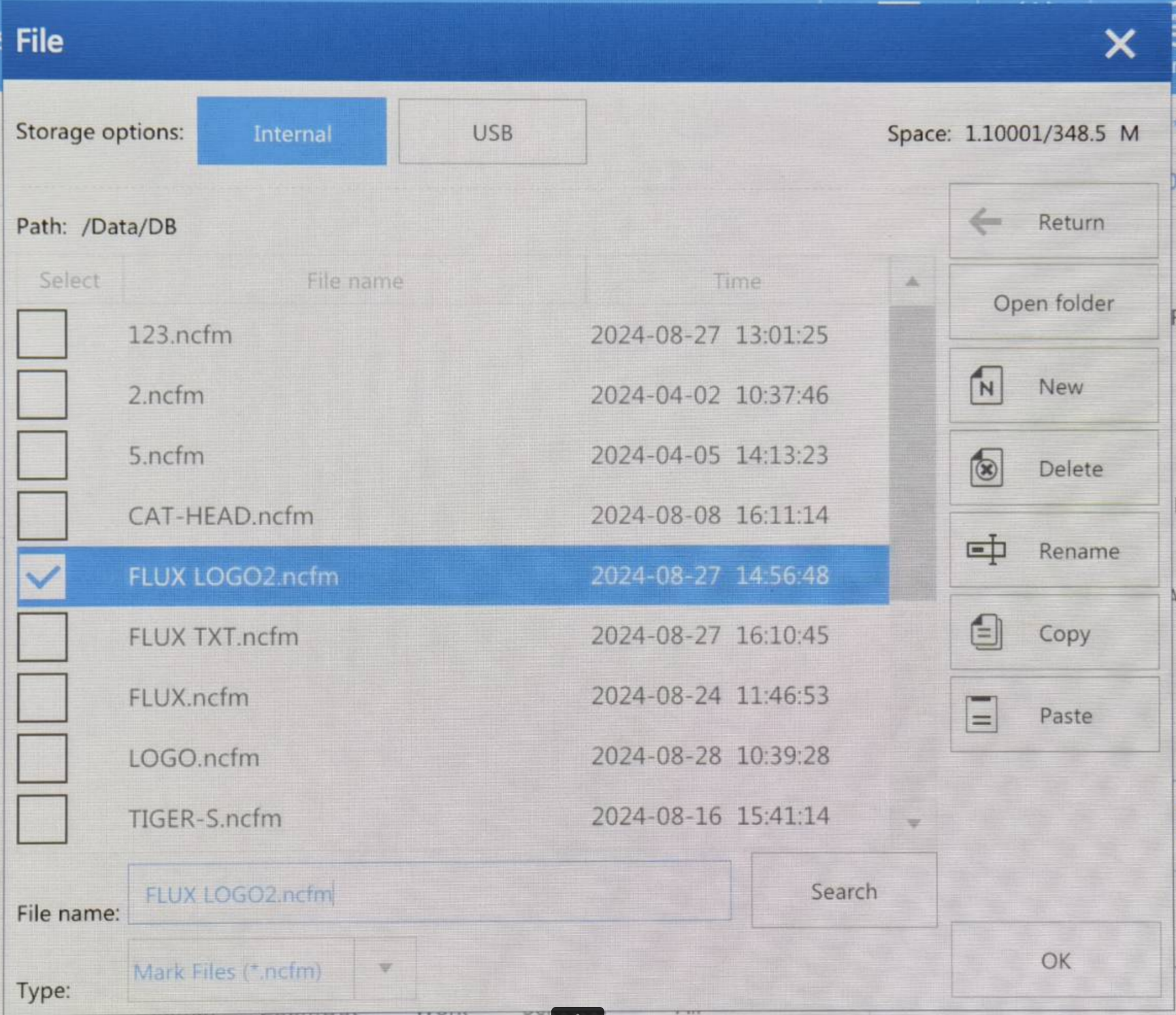

打開

從內部儲存空間或 USB 隨身碟開啟現有檔案。
(*勾選左側方塊表示已選取該檔案。)

右側還有其他可用選項。

返回	返回上一層目錄。
開啟資料夾	開啟所選資料夾。
新增	建立新資料夾。
刪除	刪除所選資料夾或檔案。
重新命名	重新命名所選資料夾或檔案。
複製	複製所選資料夾或檔案。
貼上	貼上已複製的資料夾或檔案。

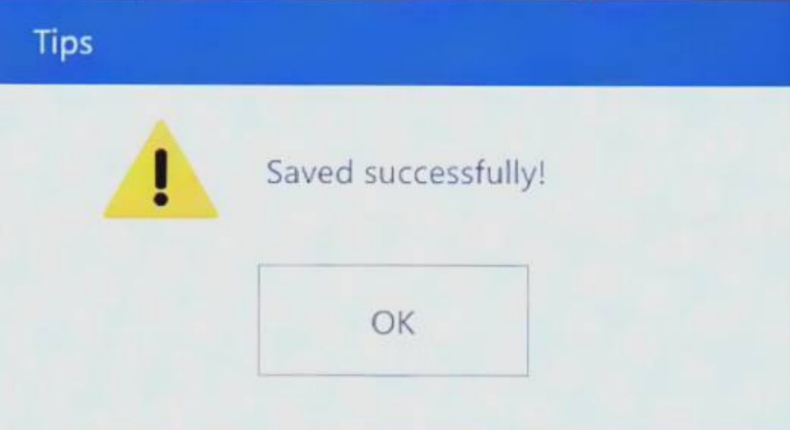

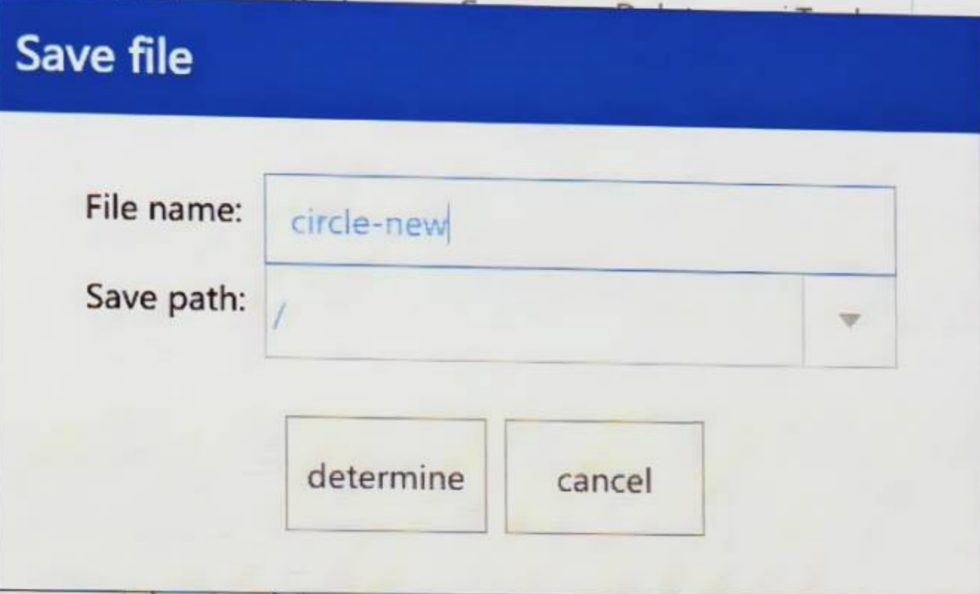

保存

儲存檔案變更或儲存新檔案。

正在儲存變更	正在儲存新檔案

另存為

將目前檔案儲存為新檔案。

撤銷

復原上一個變更或動作。

恢復

重做上一個變更或動作。

複製

複製選取的物件。綠色方框表示已選取的物件。
點擊工作區以貼上物件。

刪除

刪除選取的物件。綠色方框表示已選取的物件。

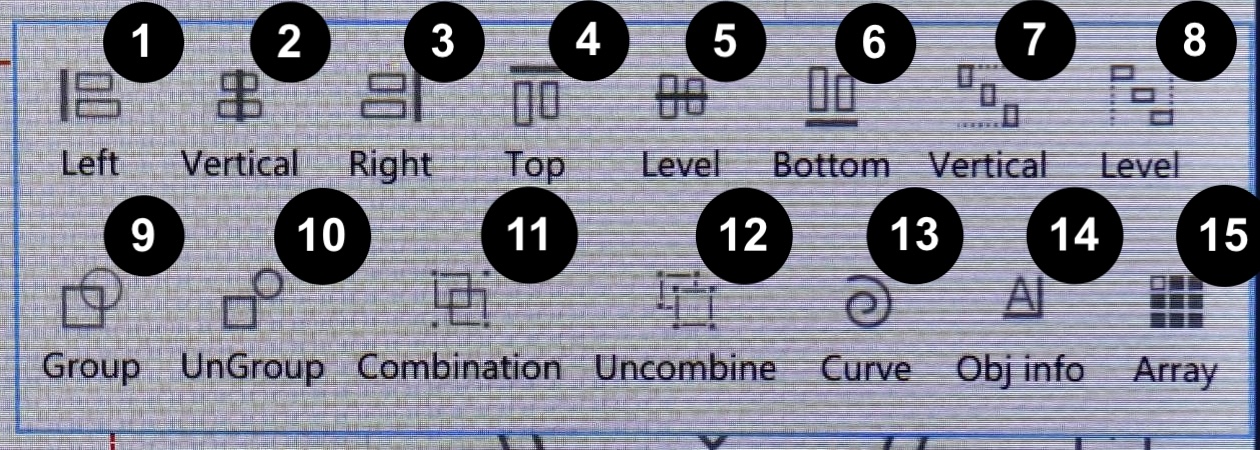

工具

9. 工具

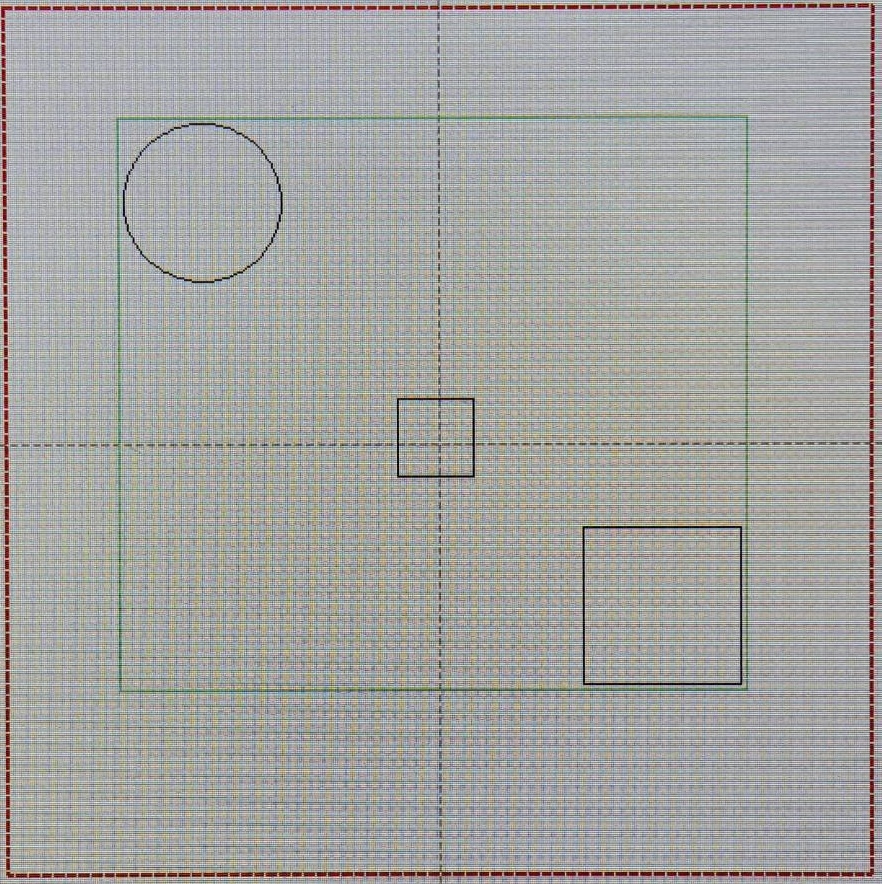

這些工具用於對齊已選取的物件。

靠左
對齊

將選取的物件靠左對齊。

垂直
置中

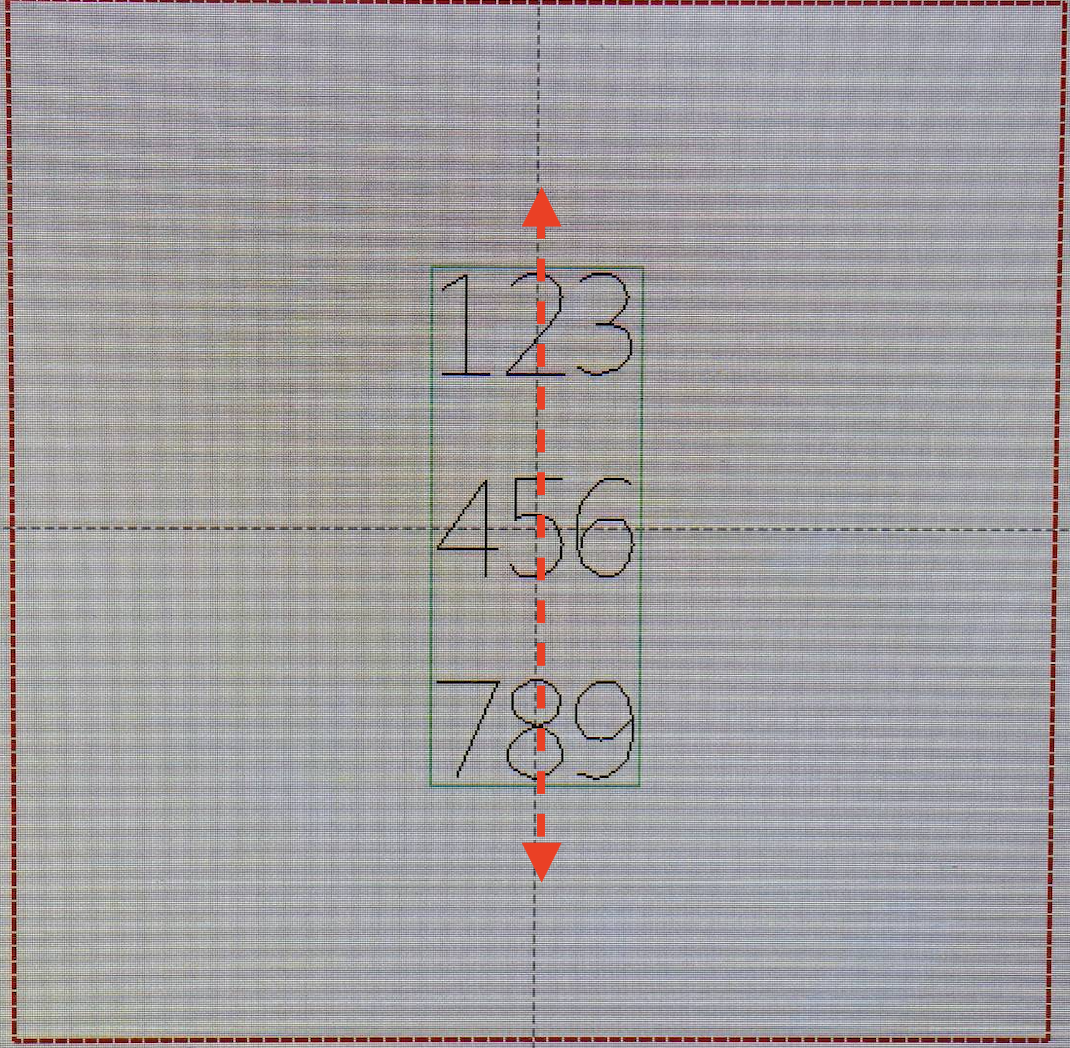

將選取的物件垂直置中對齊。 Screenshot 2024-08-29 at 4.05.52 PM.png

靠右
對齊

將選取的物件靠右對齊。

靠上
對齊

將選取的物件靠上對齊。

水平
置中

將選取的物件水平置中對齊。

底部
對齊

將選取的物件對齊底部。

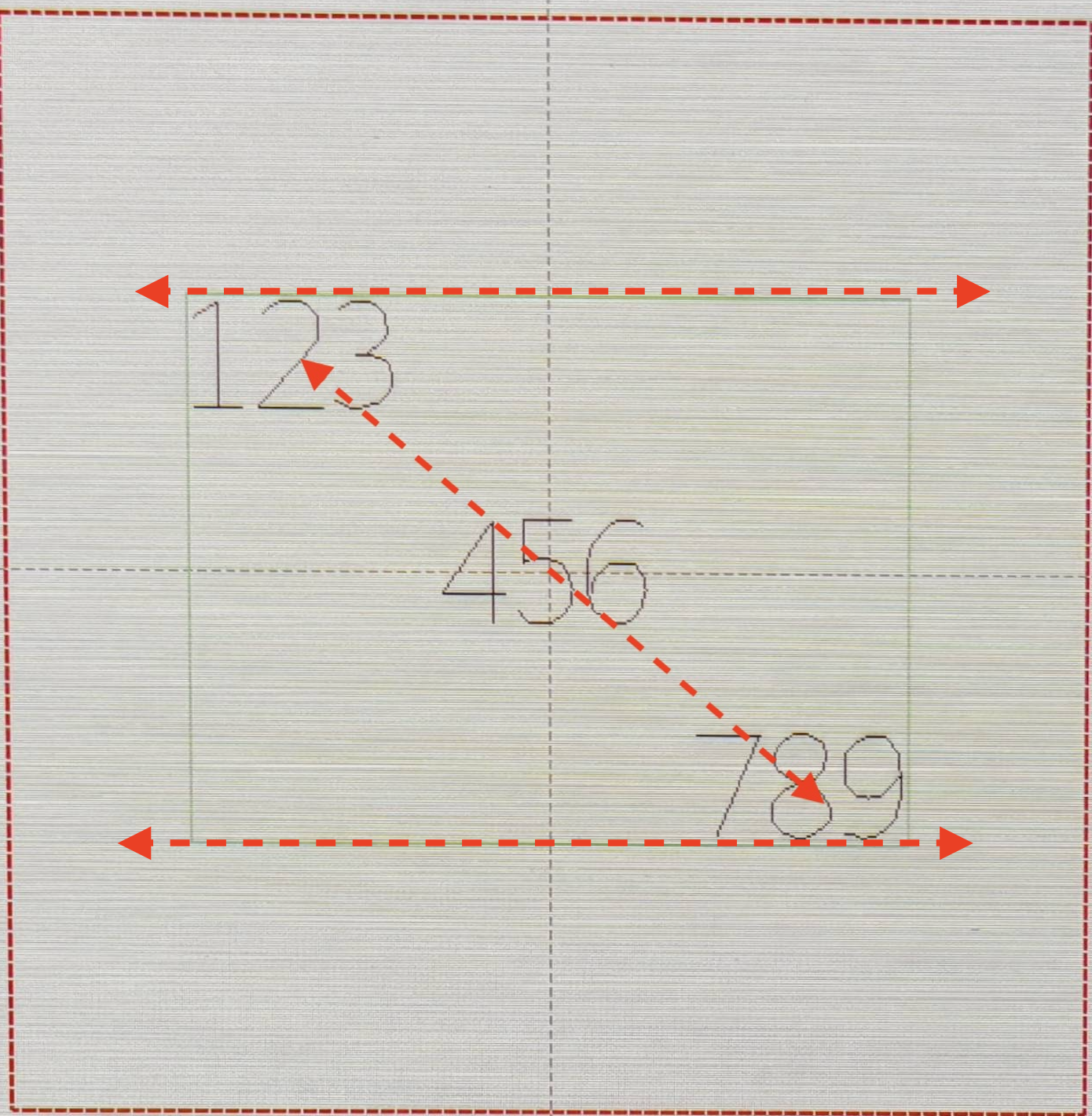

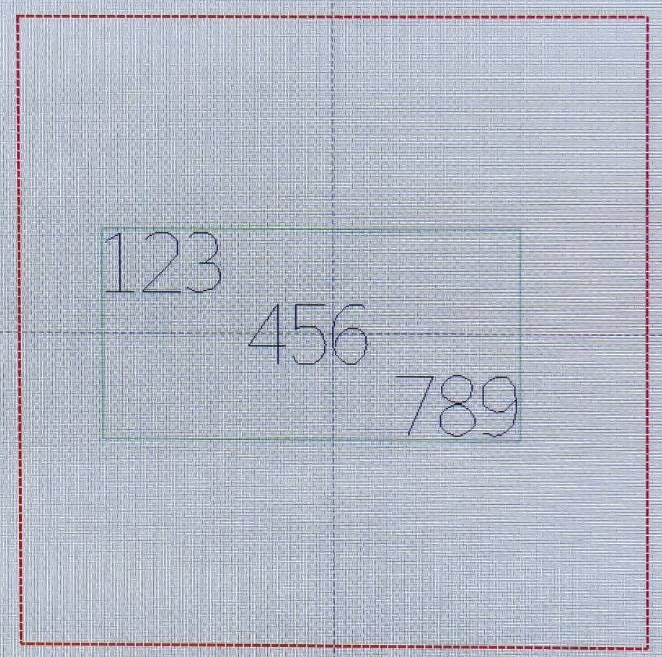

垂直
置中

將選取的物件沿對角線對齊上下。
Screenshot 2024-08-29 at 4.40.20 PM.png

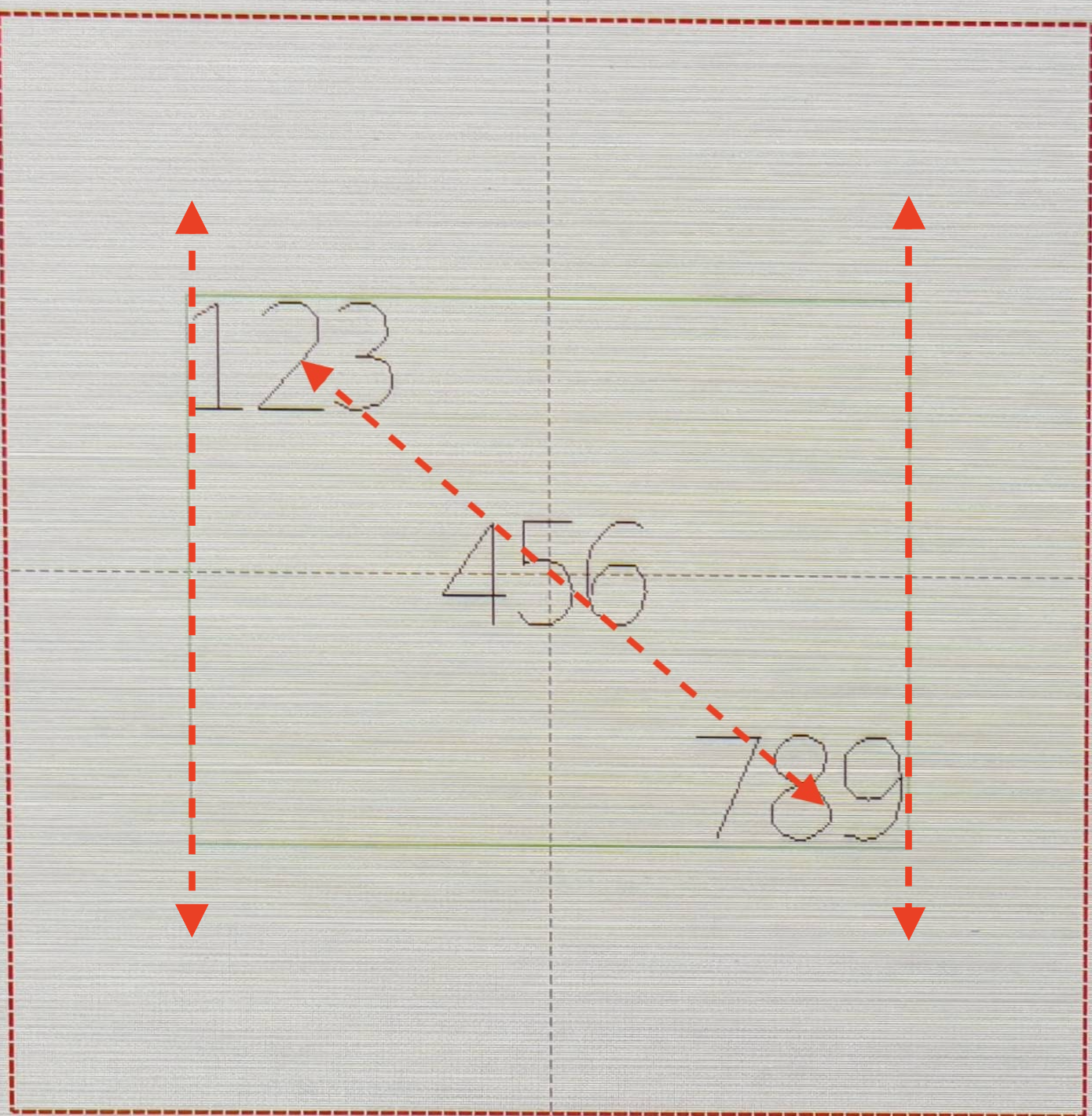

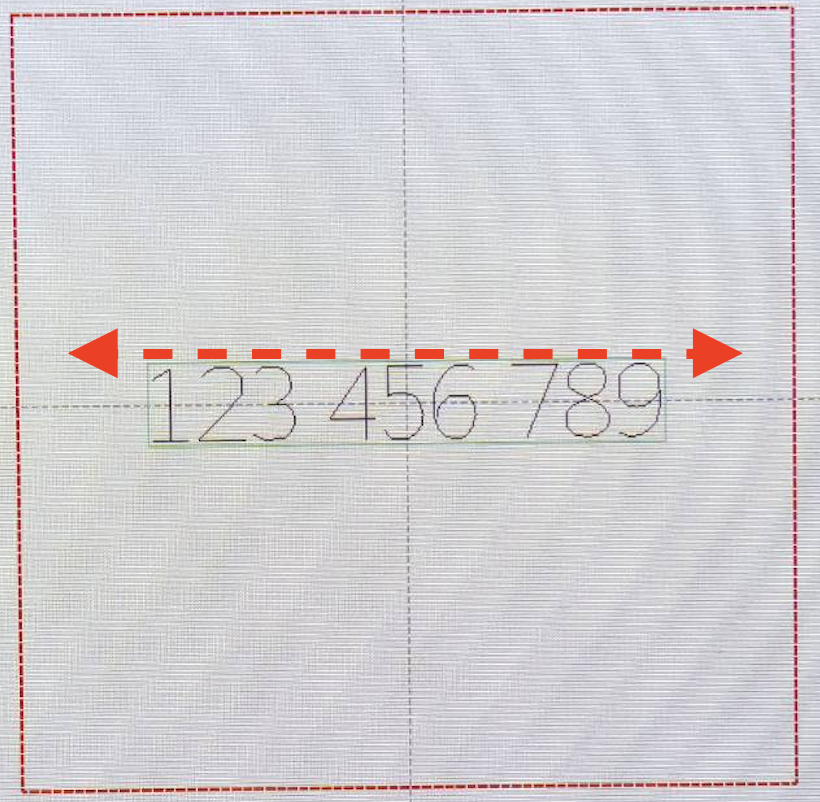

水平
置中

將選取的物件沿對角線對齊左右。
Screenshot 2024-08-29 at 4.40.47 PM.png

群組

將選取的物件合併為單一物件或群組。

解除
群組

將選取的不同物件群組解除群組。

合併

合併多個向量物件。

解除
合併

將向量或文字內容分離為單一向量。

曲線

將文字轉換為向量。

物件
資訊

角度	變更物件的角度。
重疊	此為內部測試專用。請保留預設值 (0)。
最佳化圖形	此為內部測試用途，請勿勾選。

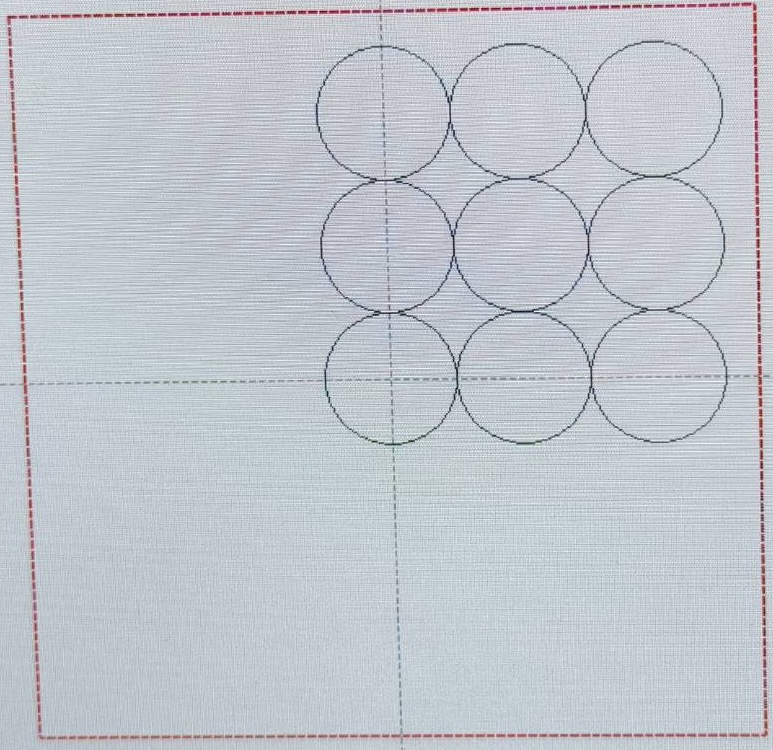

陣列

為選取的物件快速建立陣列。

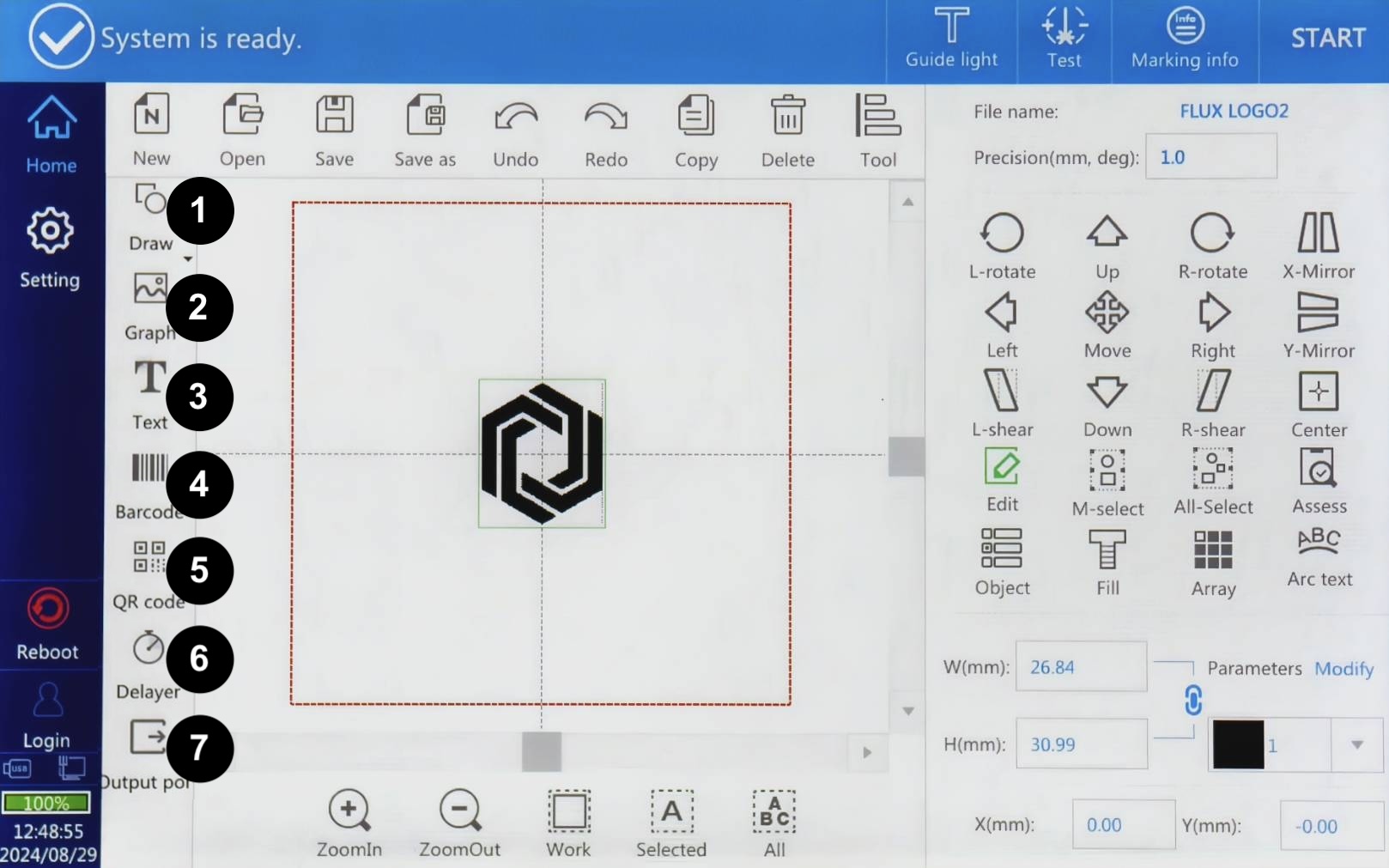

1.3.2. 建立工具

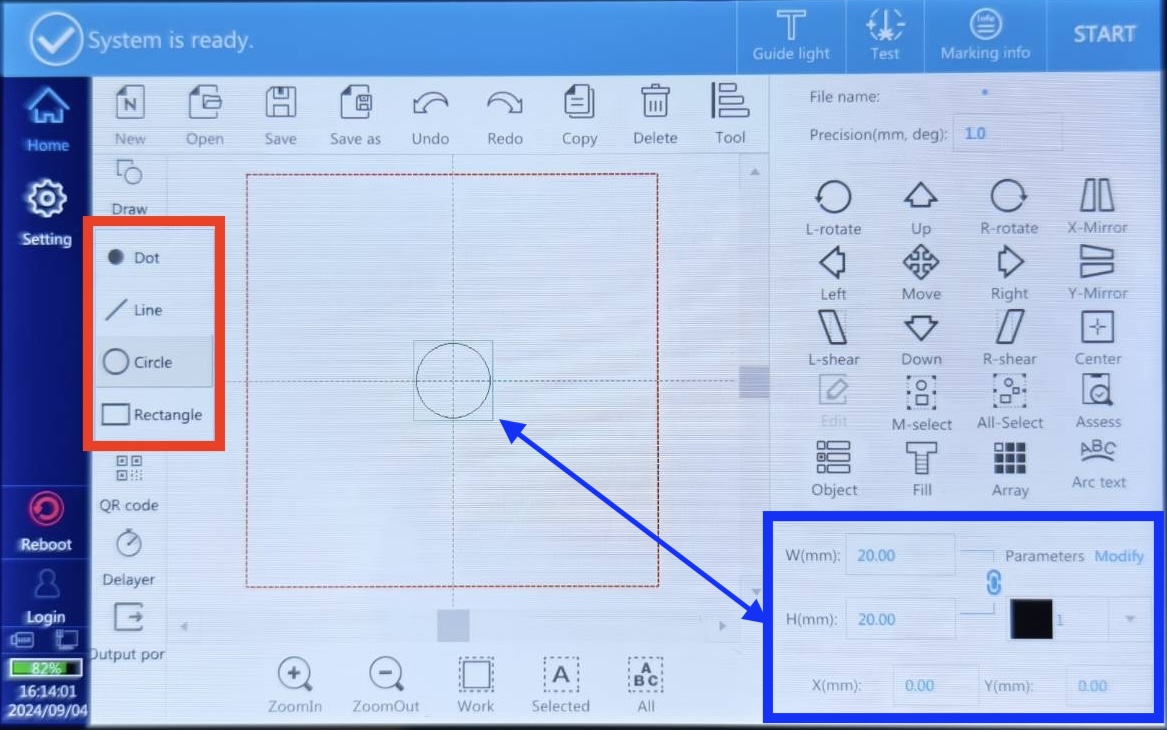

1. 繪圖

此繪圖工具可建立各種形狀、點或線條。
右下方的工具可讓您修改已建立物件的大小和位置。關於編輯的詳細資訊，請參閱 1.3.4. 編輯工具.

2. 圖形圖像

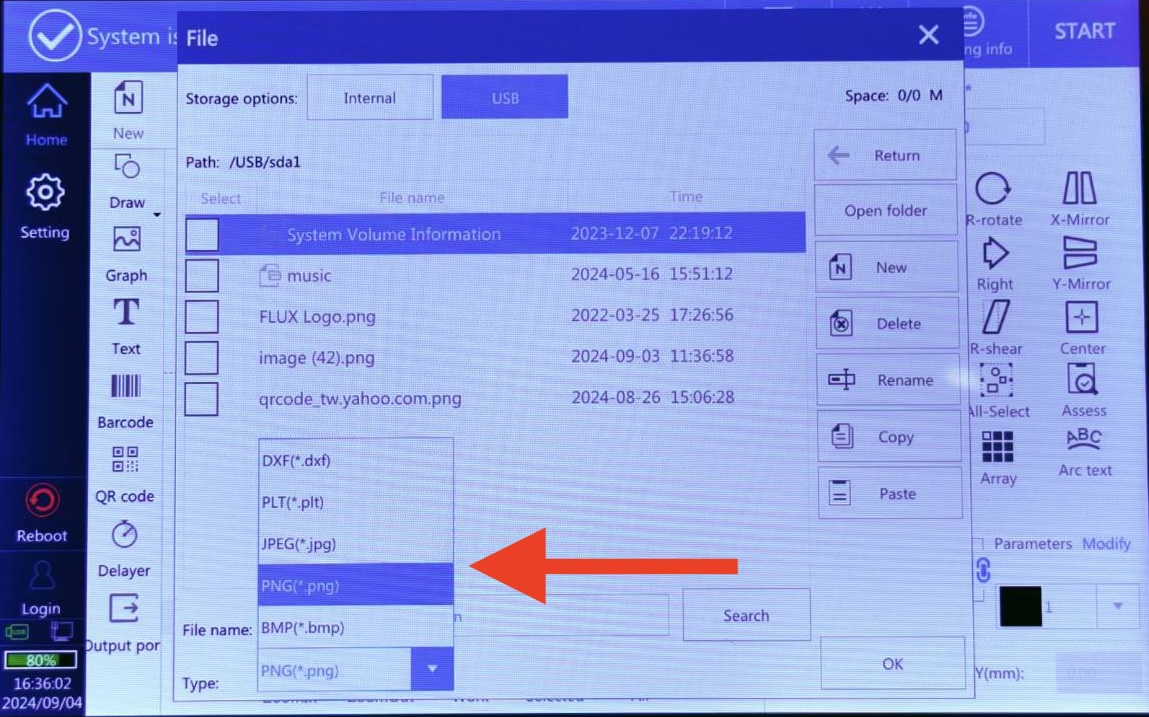

直接從內部儲存空間或外接 USB 隨身碟將檔案匯入工作區。
請確保選擇與您的檔案相對應的檔案類型。

3. 文字

建立包含單一或多個元件的自訂文字物件，如標準文字、序號、日期、時間等。詳細說明請參閱下文。

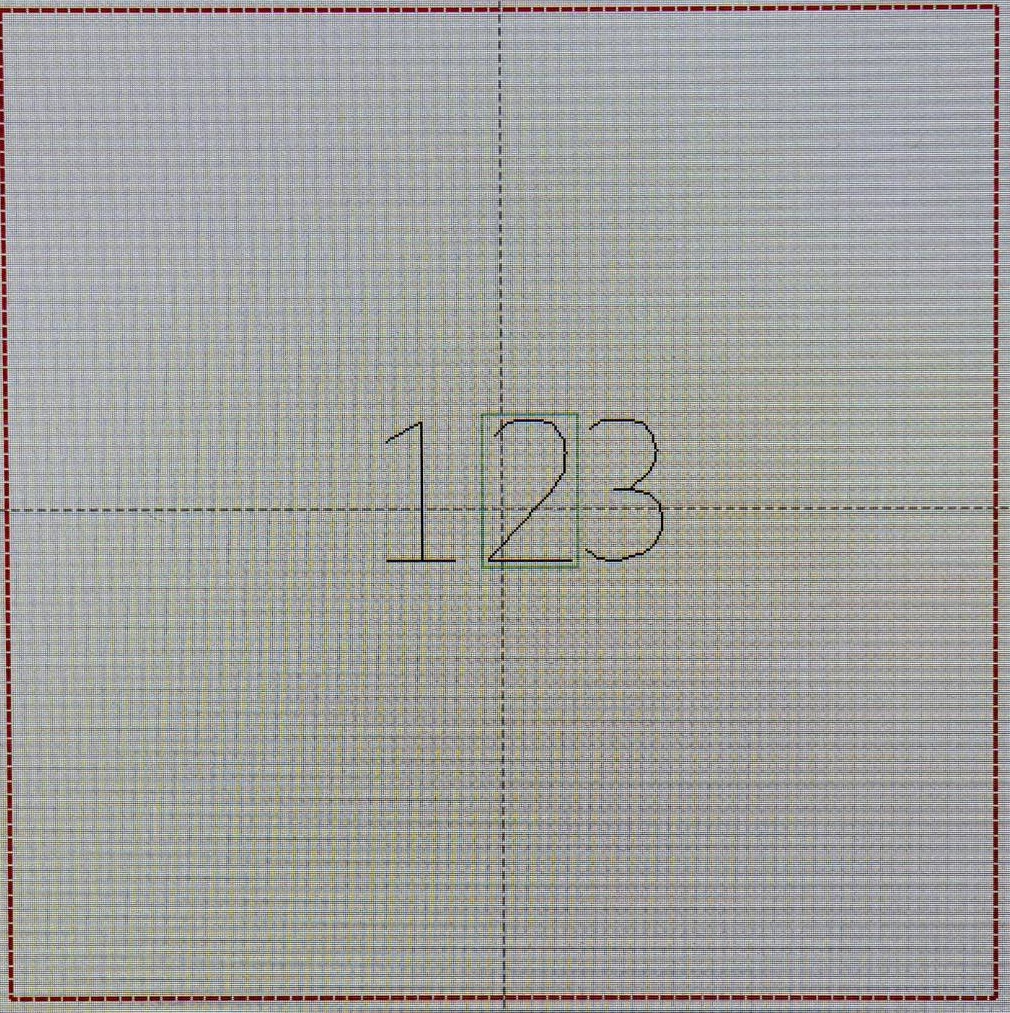

3.1 文字內容

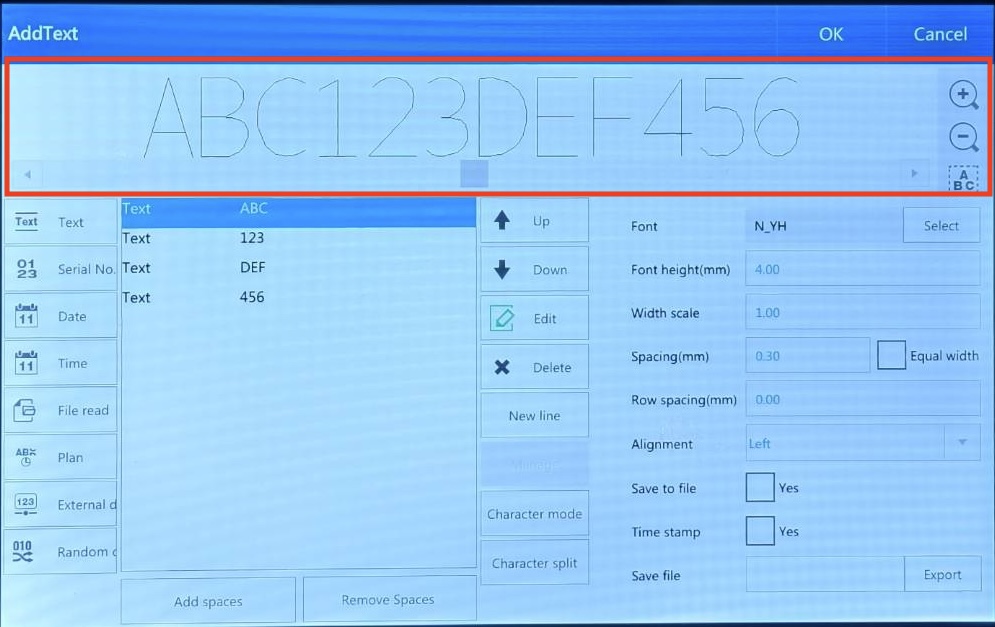

您建立的文字將顯示在頂部。右側的放大鏡圖示可讓您放大或縮小檢視。

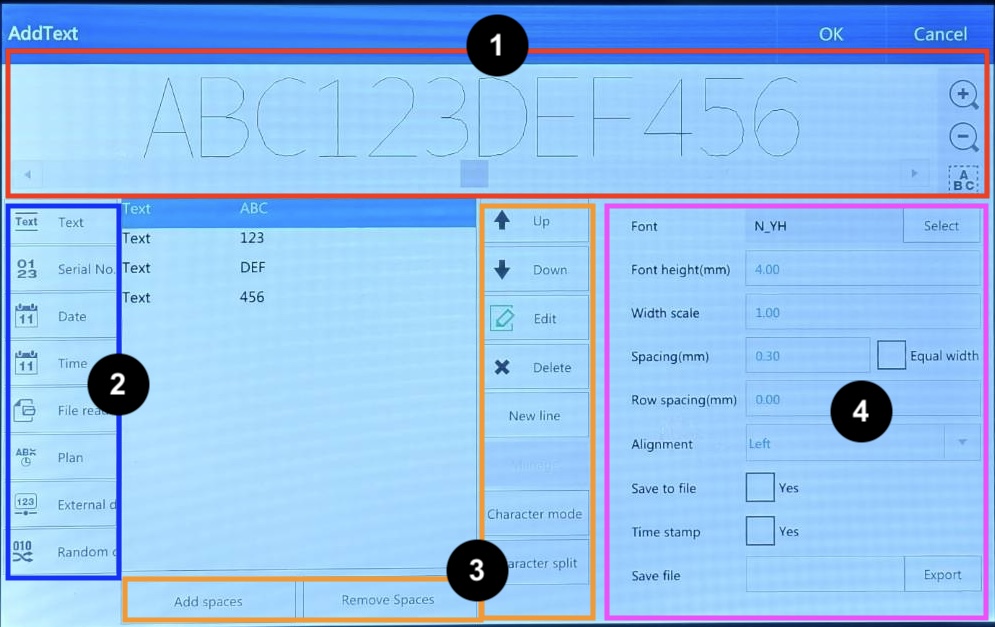

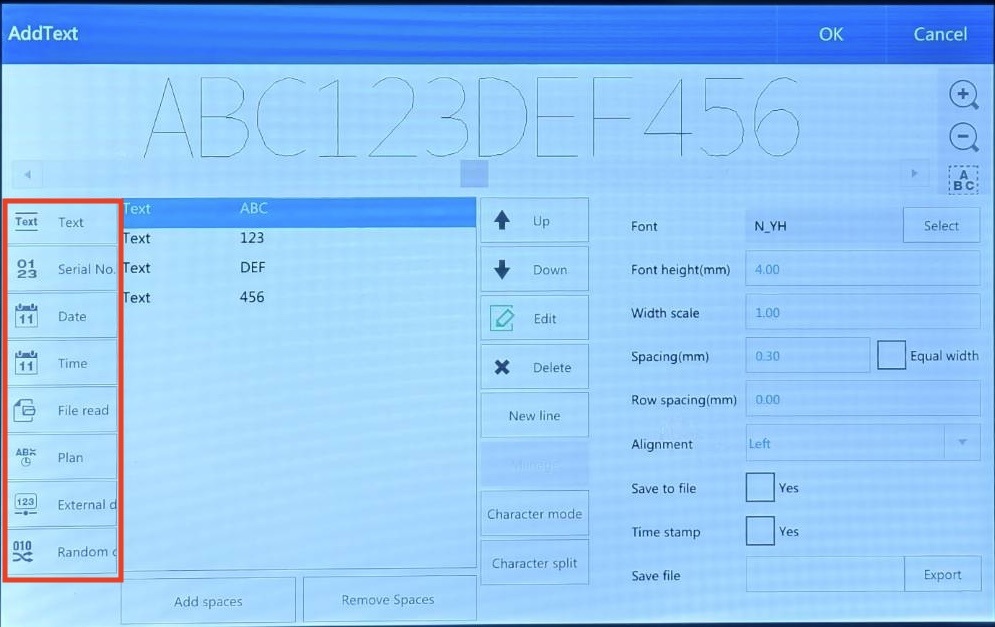

3.2 文字元件建立工具

文字

新增純文字。

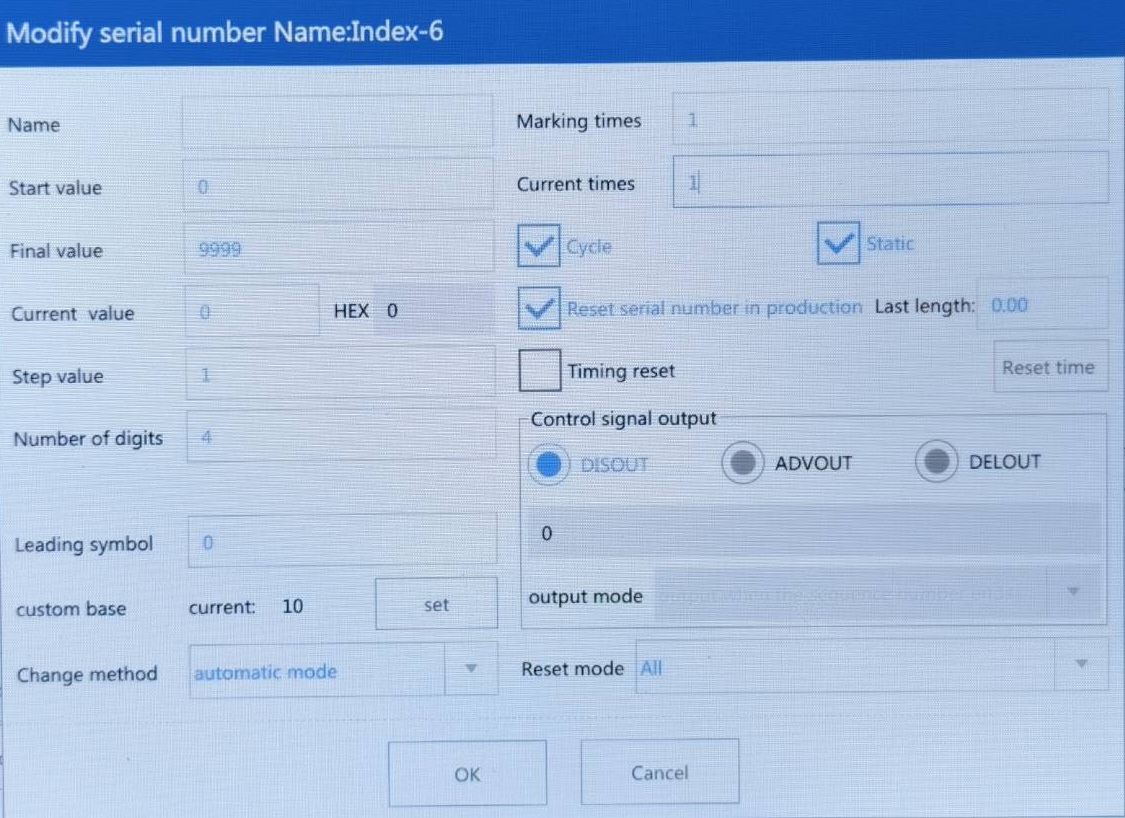

序號

序號
自動增加序號，在每次標記時自動遞增數字。

名稱

此功能無作用，請保持空白。

起始值

序號的初始值。

終止值

序號的最終值。如果達到此值且已勾選「循環」功能，則會將值重置為起始值；否則，將持續標記終止值。

目前值

顯示目前的標記值。（即下一個將被標記的值。）

步進值

每次標記時，此值將依序加到下一個序號上。

例如，如果值設為「5」且起始值為 0000，則第一次標記將為「0000」，下一次將為「0005」，因為每次都會加上「5」。

位數

序號的位數

前置符號

在序號開頭顯示的單一符號。

自訂進位

此功能僅供內部測試使用，請保留預設值。（10）

變更方式

此功能僅供內部測試使用，請保留預設值。（自動模式）

標記次數

此數字設定在變更序號前應標記的次數。例如，若值設為「3」，則相同的序號將被標記「3」次，然後數字會遞增。

目前次數

它表示上方「標記次數」的計數。

循環

若啟用此選項，當達到最終值時，序號將重置為起始值。

靜態

此功能僅供內部測試使用。請停用它。

在生產中重置序號

這允許在「標記資訊."

最後長度

此功能僅供內部測試使用。請保留預設值 (0.00)。

定時重置

此功能僅供內部測試使用。請停用它。

控制訊號輸出

DISOUT	此功能僅供內部測試使用。請保留為 "DISOUT"
ADVOUT
DELOUT

返回 3.2 文字元件建立工具

日期

新增日期或時間，可自訂格式。

時間

檔案讀取

從內部或外部檔案新增文字。檔案中的文字將被新增。

行號	此功能僅供內部測試使用。請保留預設值。(1)
循環	此為內部測試用途，請勿勾選。
新增 GS1 前置碼	此為內部測試用途，請勿勾選。

排程

排程可根據系統時間自動切換不同的標記內容。例如，您可以設定從凌晨 00:00 到 03:00 標記「ABC」，從 03:00 到 00:00 標記「123」。

外部資料

此功能僅供內部測試使用，請忽略。

隨機碼

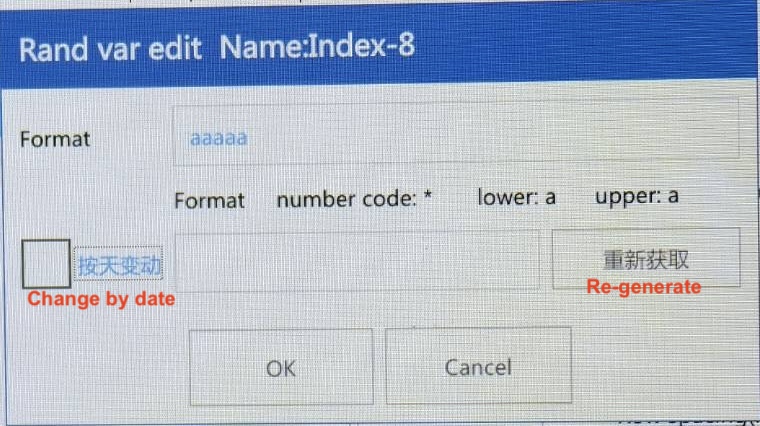

新增隨機碼或數字。使用 [*] 新增一個數字，[a] 新增一個小寫字母，[A] 新增一個大寫字母。另有兩個選項：左側選項為勾選時按日期變更，右側選項為重新生成隨機碼。

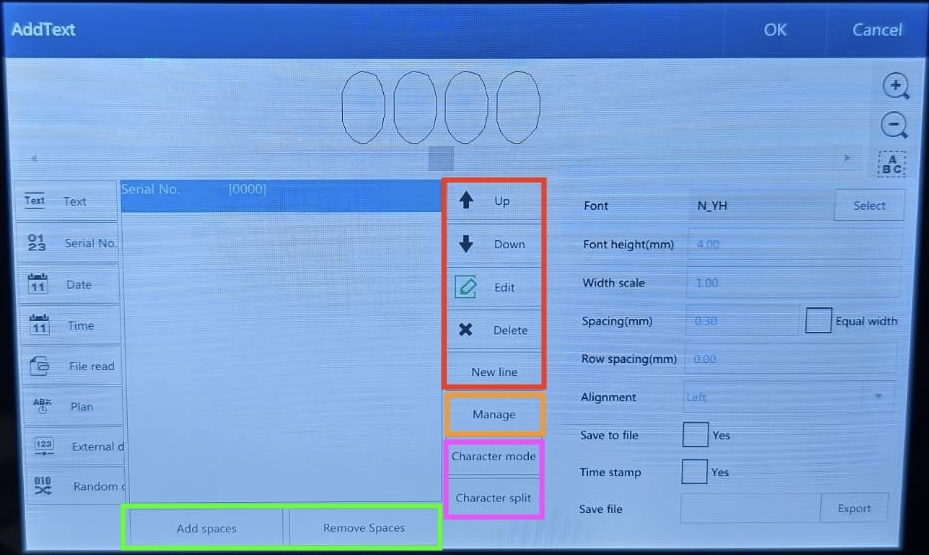

3.3 文字元件編輯工具

這些工具可用於選擇、編輯、刪除已建立的元件，或為其新增一行。

Up
下移
編輯
刪除
新增行
管理	除了純文字外，每個元件建立時都會自動套用一個索引編號，表示該元件已自動儲存。「管理」功能可讓您根據索引編號快速新增、編輯和刪除已儲存的元件。
字元模式	此為內部測試用途，請勿勾選。
字元分割	此為內部測試用途，請勿勾選。
新增空格	在每個元件之間新增或移除空格
移除空格	在每個元件之間新增或移除空格

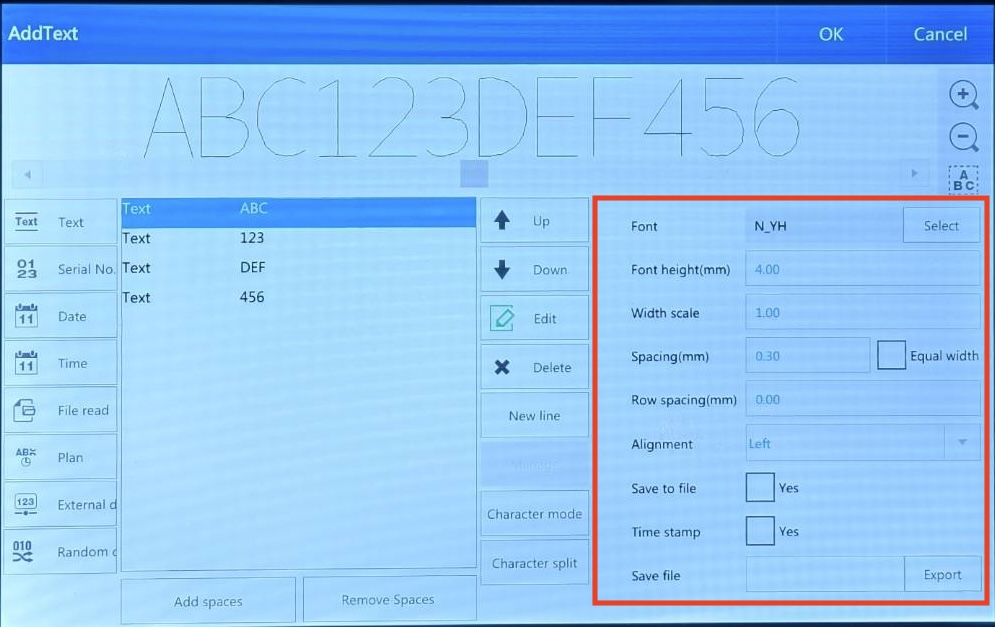

3.4 文字元件屬性

這些工具可用於調整文字元件的大小、字型和對齊方式。

字型	變更字型
字型高度（mm）	變更字型大小
寬度比例	變更寬度比例。數值越大，寬度越寬。
字元間距（mm）	變更每個字元之間的距離。
行距（mm）	變更每行之間的距離。
對齊方式	將文字向左、向右或置中對齊。
儲存至檔案	此功能僅供內部測試用途，請忽略。
時間戳記	此功能僅供內部測試用途，請忽略。
儲存檔案	此功能僅供內部測試用途，請忽略。

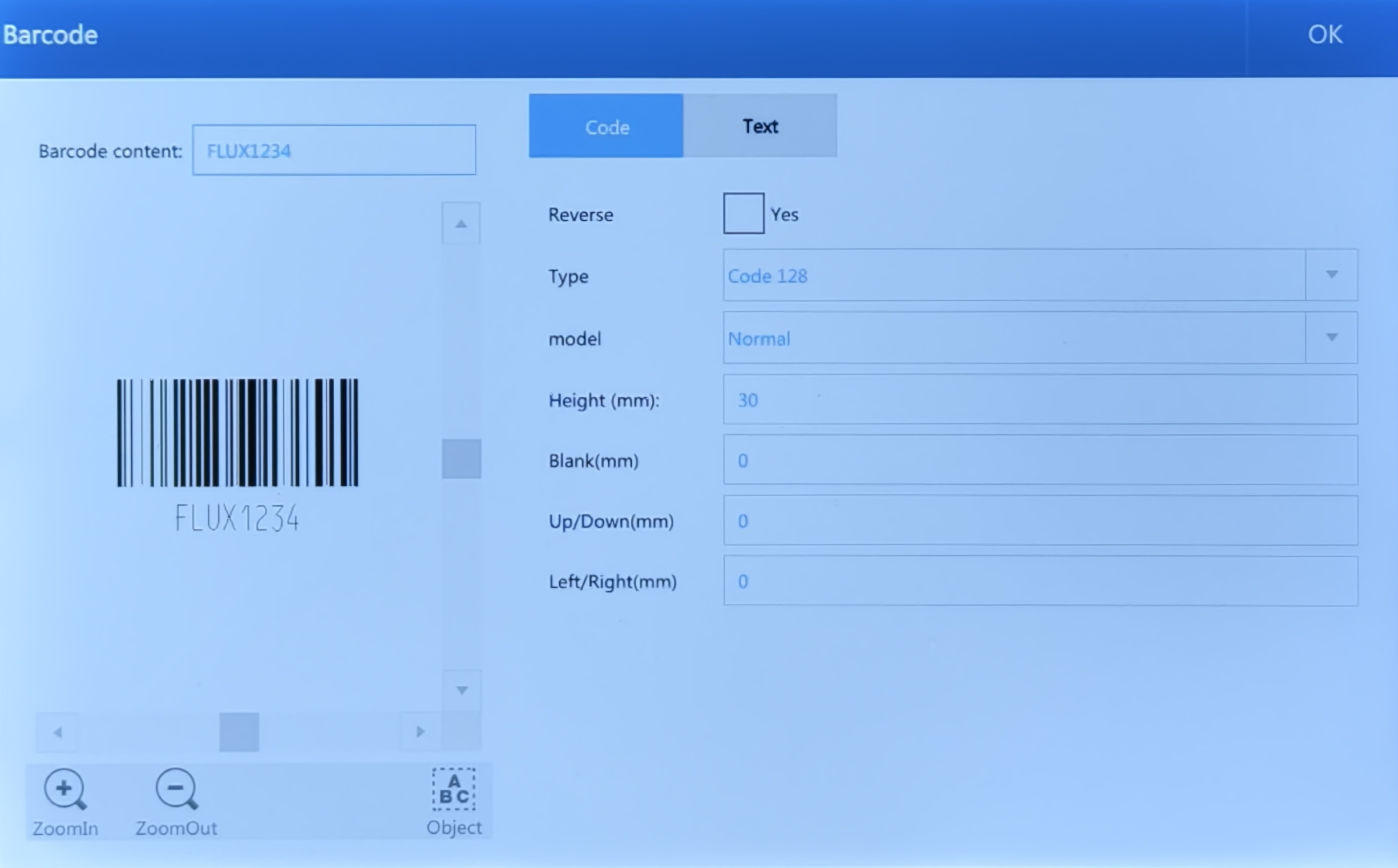

4. 條型碼

此工具可產生自訂條碼。其內容和格式可輕易修改。
請參閱此文章以了解標記條碼的逐步指南。

代碼

條碼內容

條碼的內容。關於文字工具，請參閱 3. 文字.

反轉

若勾選此項，條碼將會反轉。

標準條碼	反轉條碼

類型

編碼類型。（代碼 128、代碼 39、EAN128...等）

模型

此選項僅供內部測試使用。請選擇「一般」作為預設值。

高度 (mm)

條碼高度。

空白間距 (mm)

若設定邊框，此選項會在條碼和邊框之間增加距離。可使用下方工具設定邊框。

上下間距 (mm)

設定條碼的上下邊框。

左右間距 (mm)

設定條碼的左右邊框。

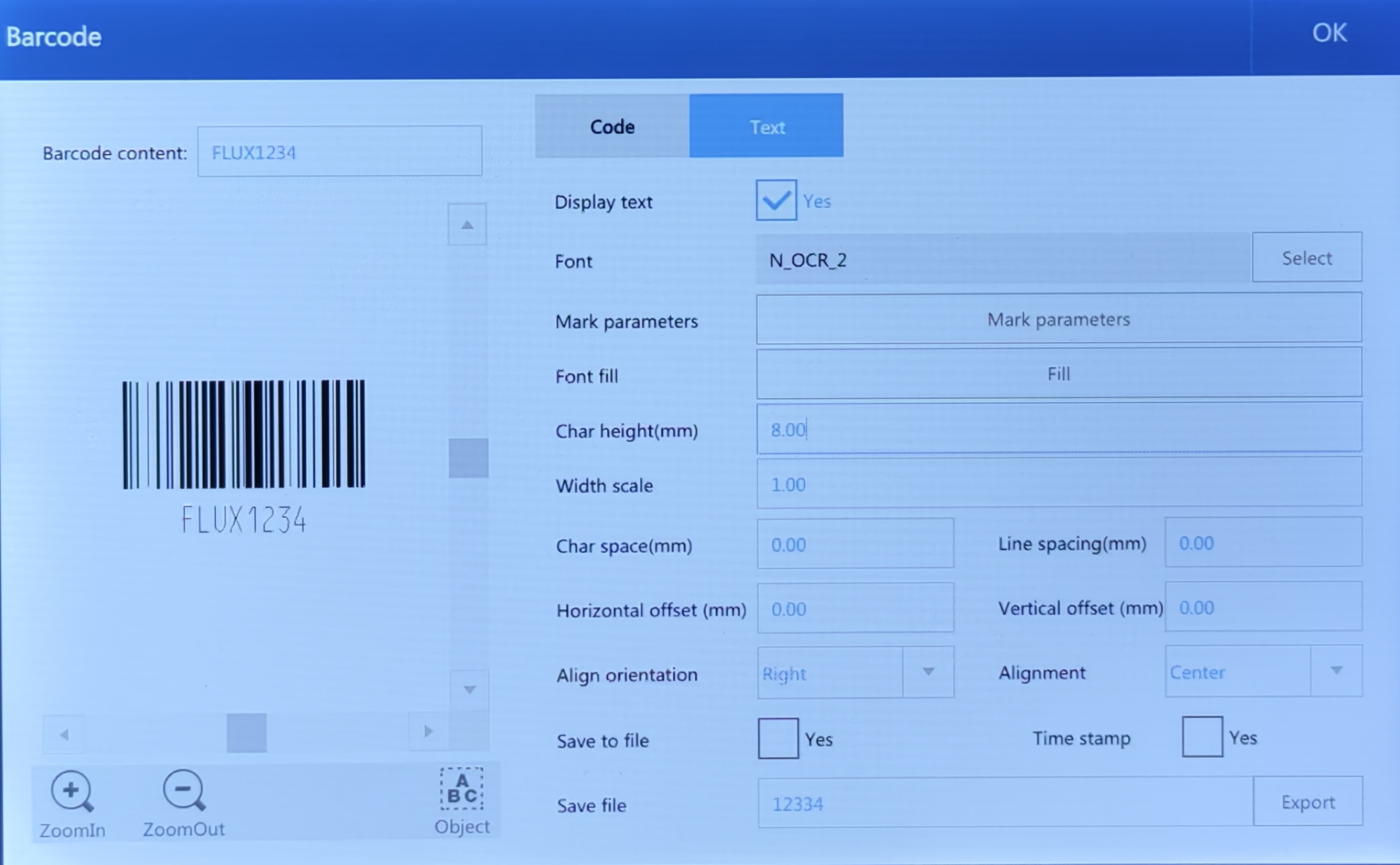

文字
顯示文字	勾選此項將顯示條碼內容。
字型	文字內容的字型。
標記參數	此功能僅供內部測試用途，請忽略。
字型填充	填充字型。（此選項僅用於特殊應用，建議不要更改。）
字元高度 (mm)	文字內容的高度。
寬度比例	調整寬度比例。數值越大，文字寬度越寬。
字元間距 (mm)	文字內容中每個字元之間的間距。
行距 (mm)	此功能僅供內部測試用途，請忽略。
水平偏移量 (mm)	您可以將文字向右或向左移動。使用正值向右移動，負值向左移動。
垂直偏移量 (mm)	您可以將文字向上或向下移動。若要向上移動，請使用正值；向下移動則使用負值。
對齊方向	此功能不適用於條碼。
對齊方式	此功能不適用於條碼。
儲存至檔案	此功能僅供內部測試用途，請忽略。
時間戳記	此功能僅供內部測試用途，請忽略。
儲存檔案	此功能僅供內部測試用途，請忽略。

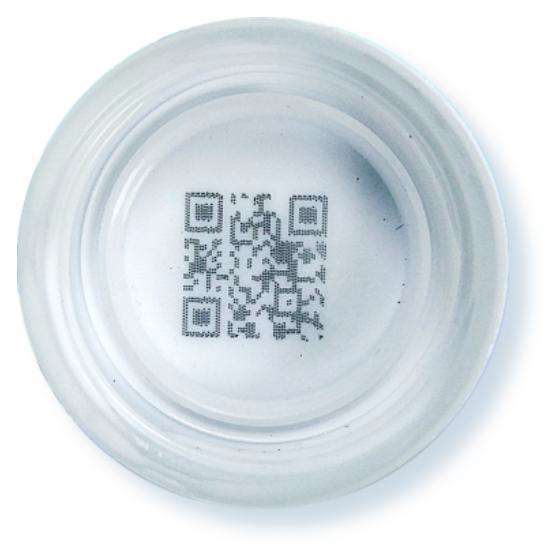

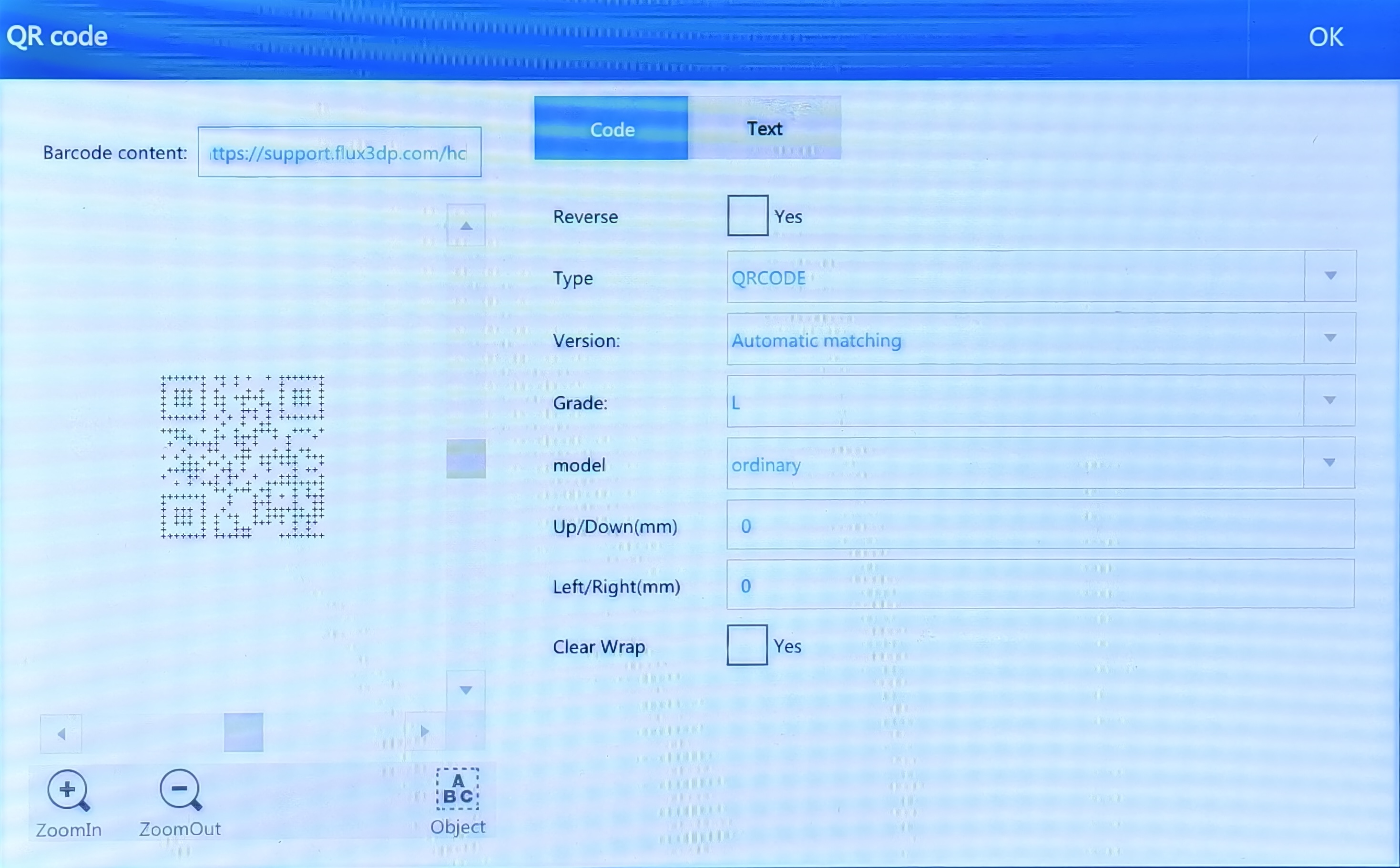

5. 二維碼

此工具可產生自訂的 QR 碼。其內容和格式可輕鬆更改。
請參閱本文以了解標記 QR 碼的步驟指南。

代碼

QR 碼內容

條碼的內容。關於文字工具，請參閱 3. 文字.

反轉

若勾選此選項，QR 碼將會反轉。

標準 QR 碼（無邊框）	反轉 QR 碼（有邊框）

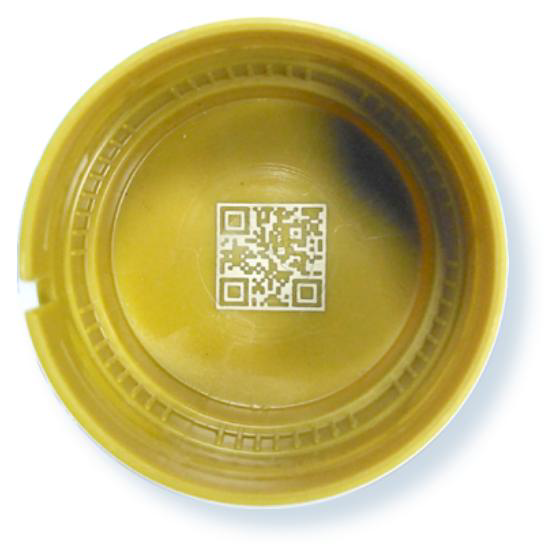

若標記與材料之間的對比度較弱，建議將 QR 碼反轉並加上邊框。

高對比度 - 標準碼	低對比度 - 反轉碼

類型

編碼類型（QR 碼、PDF417、DATAMATRIX 等）

版本

QR 碼版本大小（建議使用「自動匹配」）

等級

QR 碼錯誤校正等級。QR 碼具有錯誤校正功能，可在碼面髒污或損壞時恢復資料。

L	7% 校正能力。適用於乾淨的環境或不易髒污、損壞的材料。
M	15% 校正能力。適用於一般環境。（最常被選擇）
Q	25% 校正能力。適用於工廠或製造環境。
H	30% 校正能力。適用於重工業工廠或製造環境。

模型

此功能僅供內部測試使用。請預設選擇「一般」。

上/下(mm)

頂部和底部的邊框厚度。

左/右(mm)

左側和右側的邊框厚度。

清除邊框

此功能僅供內部測試使用。請預設選擇「一般」。

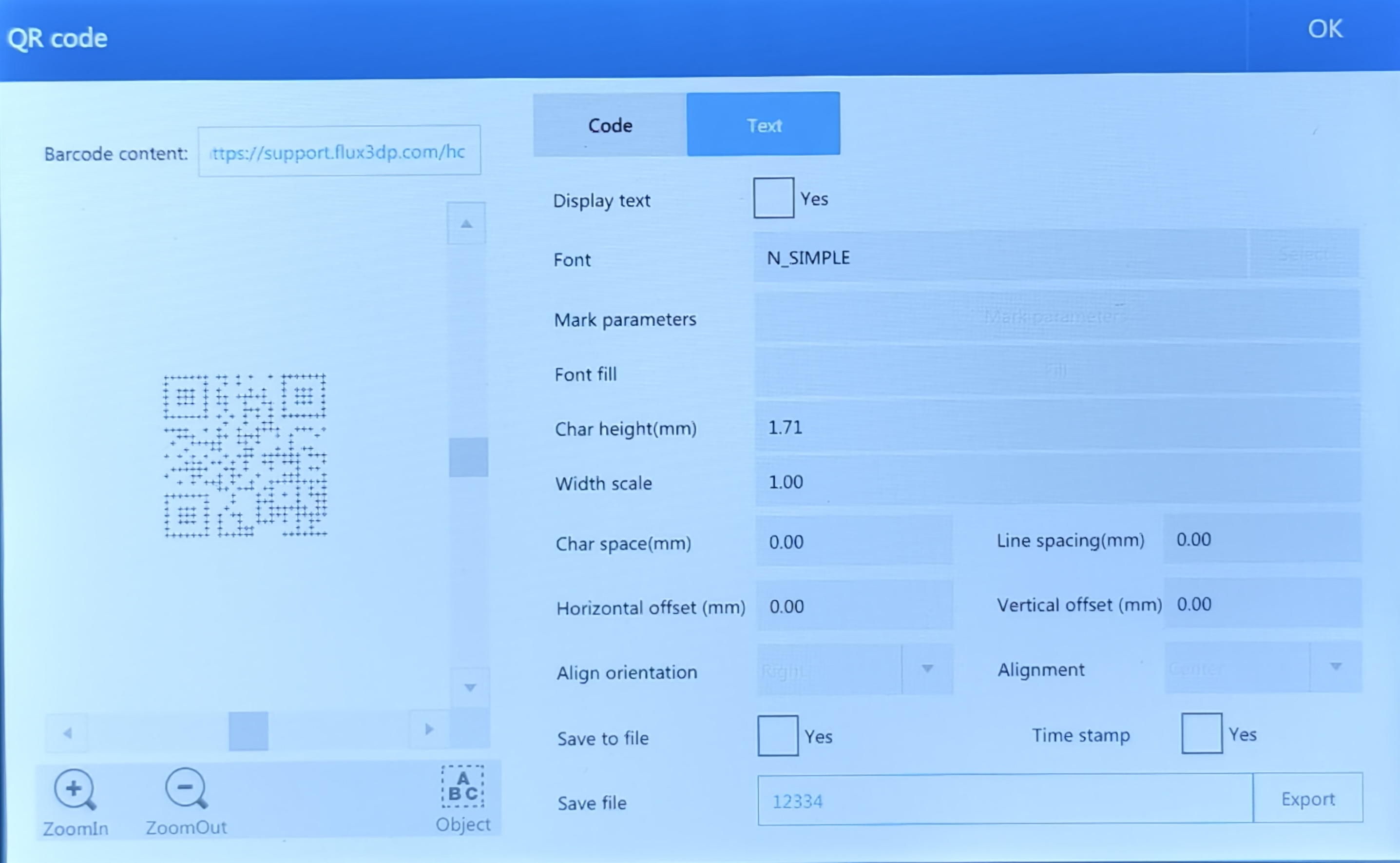

文字
顯示文字	勾選此項後，將顯示 QR 碼內容。
字型	文字內容的字型。
標記參數	此功能僅供內部測試用途，請忽略。
字型填充	填充字型。（此選項僅用於特殊應用，建議不要更改。）
字元高度 (mm)	文字內容的高度。
寬度比例	調整寬度比例。數值越大，文字寬度越寬。
字元間距 (mm)	文字內容中每個字元之間的間距。
行距 (mm)	此功能僅供內部測試用途，請忽略。
水平偏移量 (mm)	您可以將文字向右或向左移動。使用正值向右移動，負值向左移動。
垂直偏移量 (mm)	您可以將文字向上或向下移動。若要向上移動，請使用正值；向下移動則使用負值。
對齊方向	將文字放置在 QR 碼的上方、下方、左側或右側。
對齊方式	當文字放置在 QR 碼的左側或右側時，可將文字對齊上方、下方或置中。
儲存至檔案	此功能僅供內部測試用途，請忽略。
時間戳記	此功能僅供內部測試用途，請忽略。
儲存檔案	此功能僅供內部測試用途，請忽略。

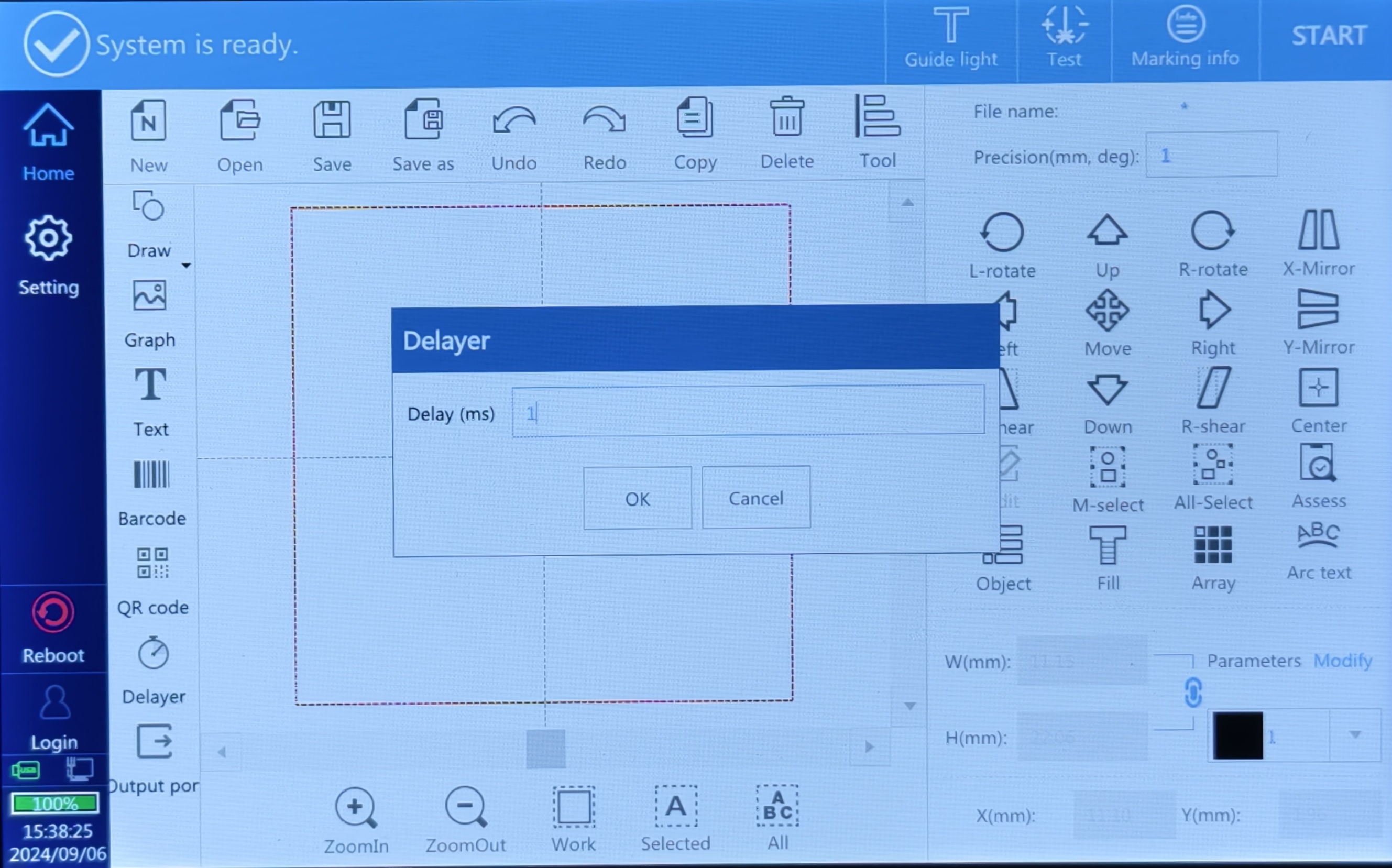

6. 延時器

延遲器功能可延後標記，延遲時間可自訂。
一旦觸發裝置，延遲計時即開始。

由於延遲器在工作區中不可見，請使用物件清單找到延遲器物件並進行編輯或刪除。

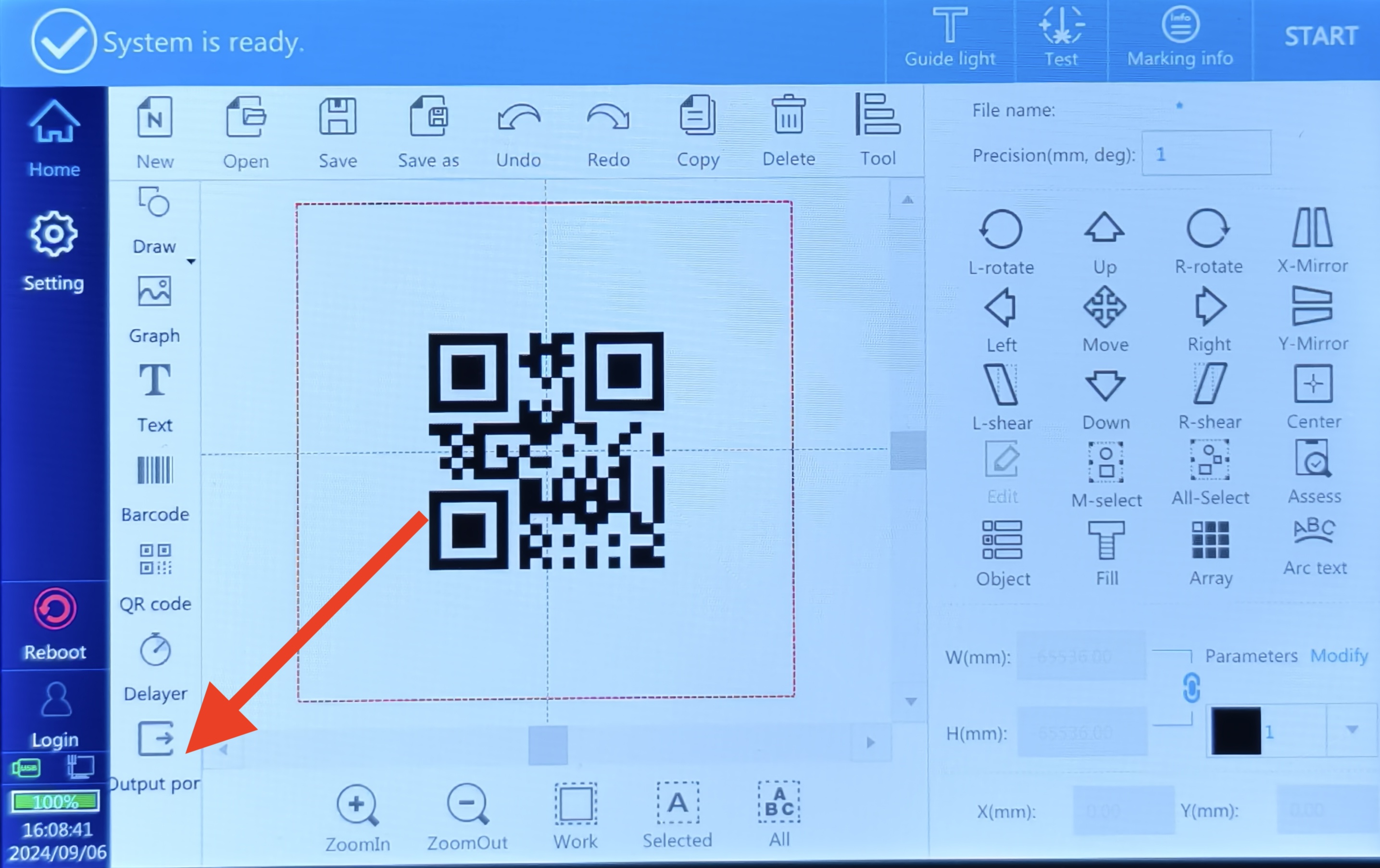

7. 輸出口

此功能僅供內部測試使用。請忽略此功能。

1.3.3. 檢視工具

放大	放大工作區。
縮小	縮小工作區。
工作區域	將整個工作區置中並顯示。
選定對象	將選取的物件放大至最大。
所有對象	將所有物件放大至最大。

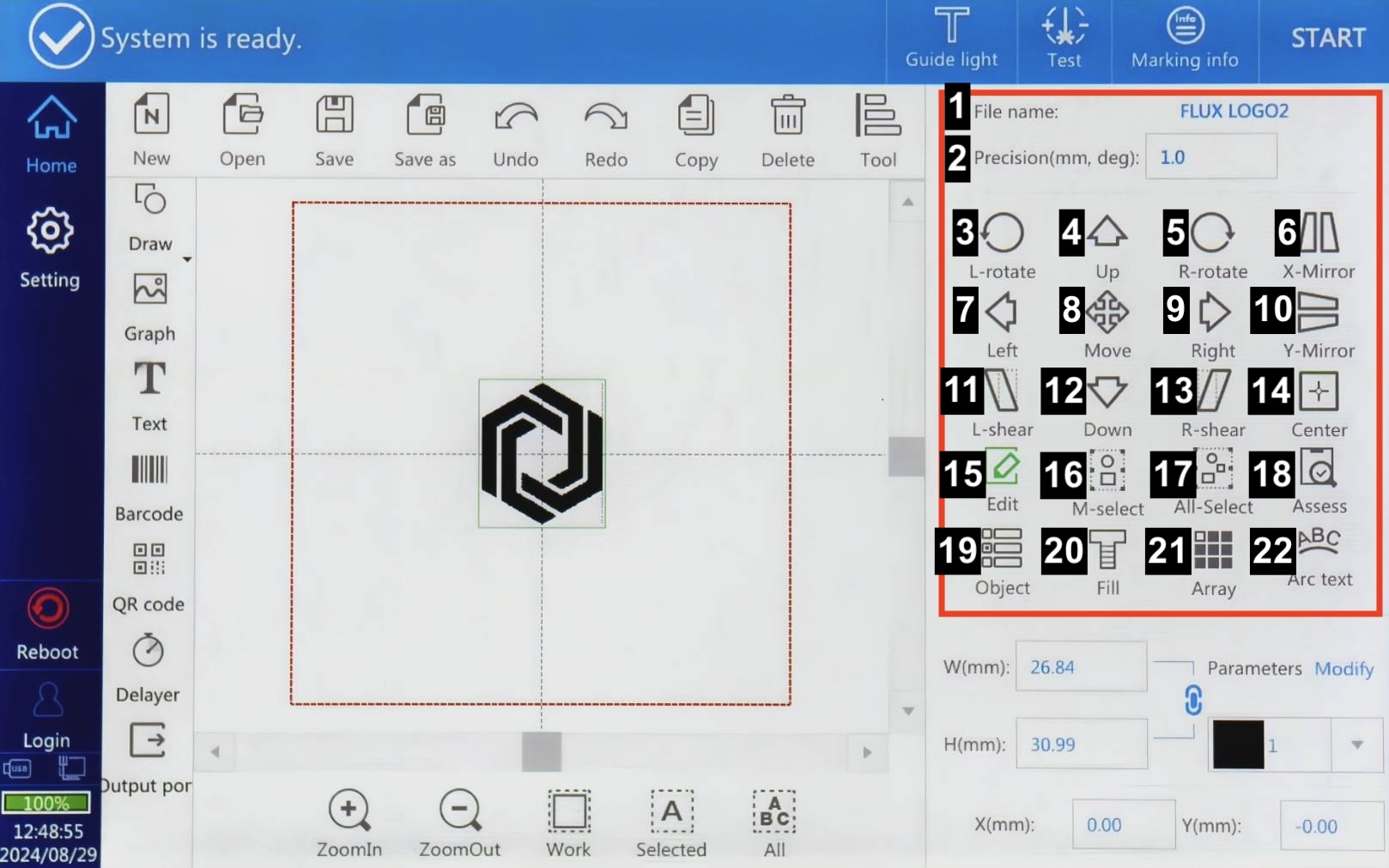

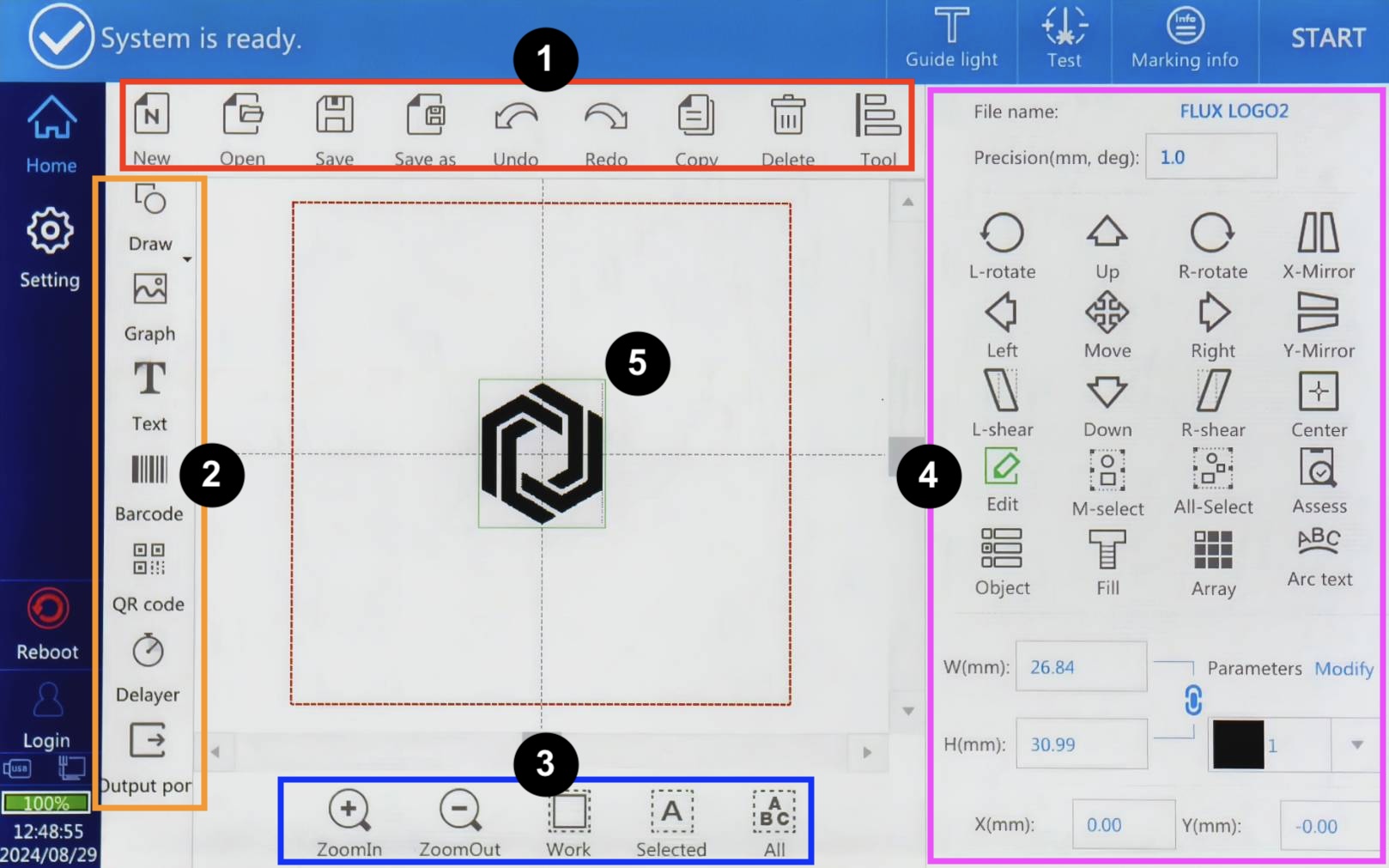

1.3.4. 編輯工具

編輯工具可以變更已選取物件的屬性。

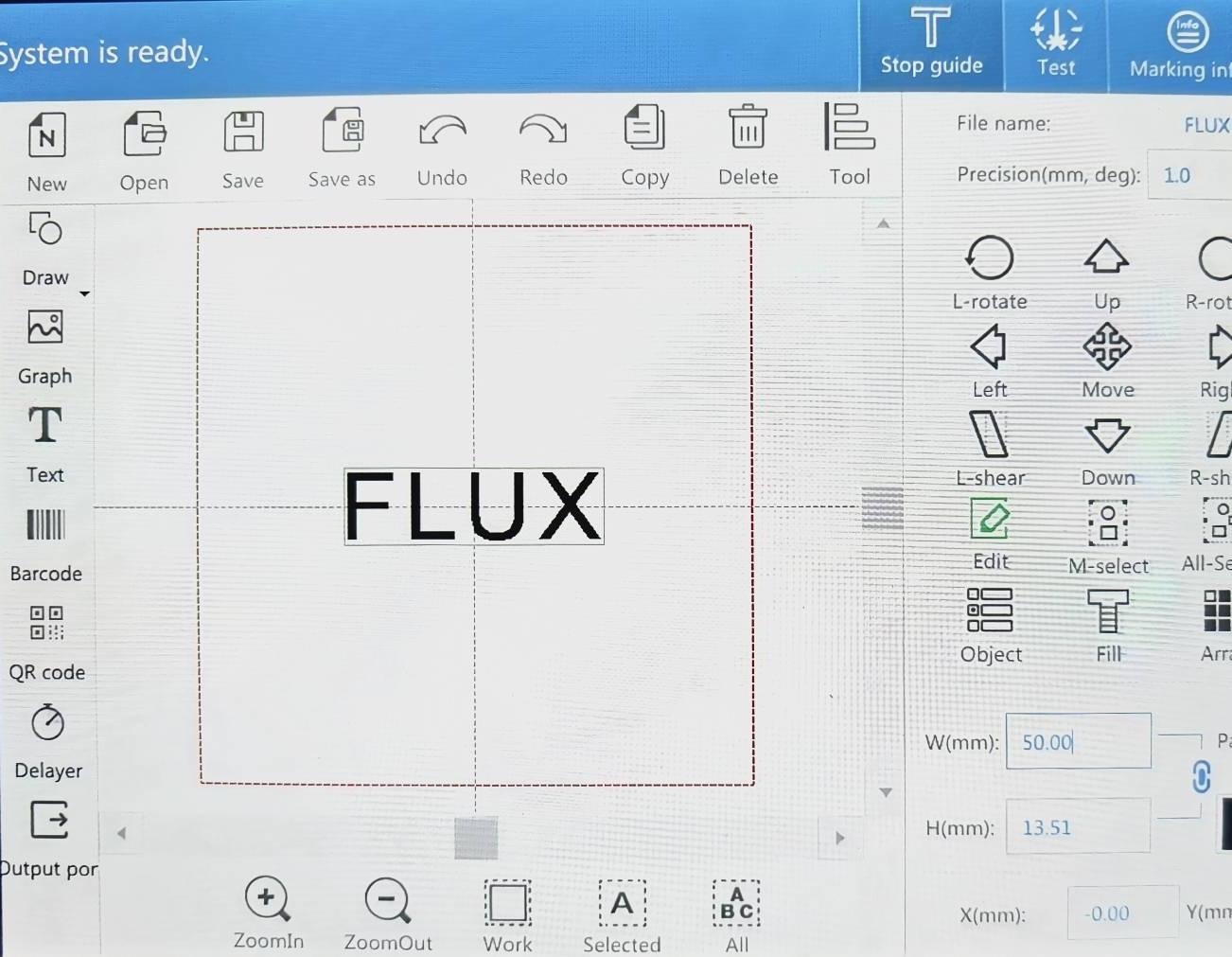

1	檔案名稱	已開啟的檔案名稱。如果是新檔案，應顯示 "*"。
2	操作精度 (mm, deg)	物件旋轉或移動的數值。例如，若設定值為 "10"，移動時會位移 10 mm，旋轉時會轉動 10 度。
3	左旋	將物件逆時針旋轉。旋轉角度將根據設定的精度而定。
4	上移	將物件向上移動。移動距離將根據上方設定的精度而定。
5	右旋	將物件順時針旋轉。旋轉角度將根據設定的精度而定。
6	水准鏡像	將選取的物件進行水平鏡像/翻轉。
7	左移	將物件向左移動。移動距離將根據上方設定的精度而定。
8	移動	透過點選工作區域中的位置，將選取的物件移動至該處。
9	右移	將物件向右移動。移動距離將根據上方設定的精度而定。
10	垂直鏡像	將選取的物件進行垂直鏡像/翻轉。
11	向左傾斜	將物件向左傾斜。傾斜角度將根據設定的精度而定。
12	下移	將物件向下移動。移動距離將根據上方設定的精度而定。
13	向右傾斜	將物件向右傾斜。傾斜角度將根據設定的精度而定。
14	居中	將選取的物件移至工作區域的中心。
15	編輯	進入選取物件的編輯介面。
16	多選	多重選取模式。啟用後，點擊的物件將被選取。
17	全選	一次選取所有物件。
18	評估	此功能僅供內部測試使用。請忽略此功能。

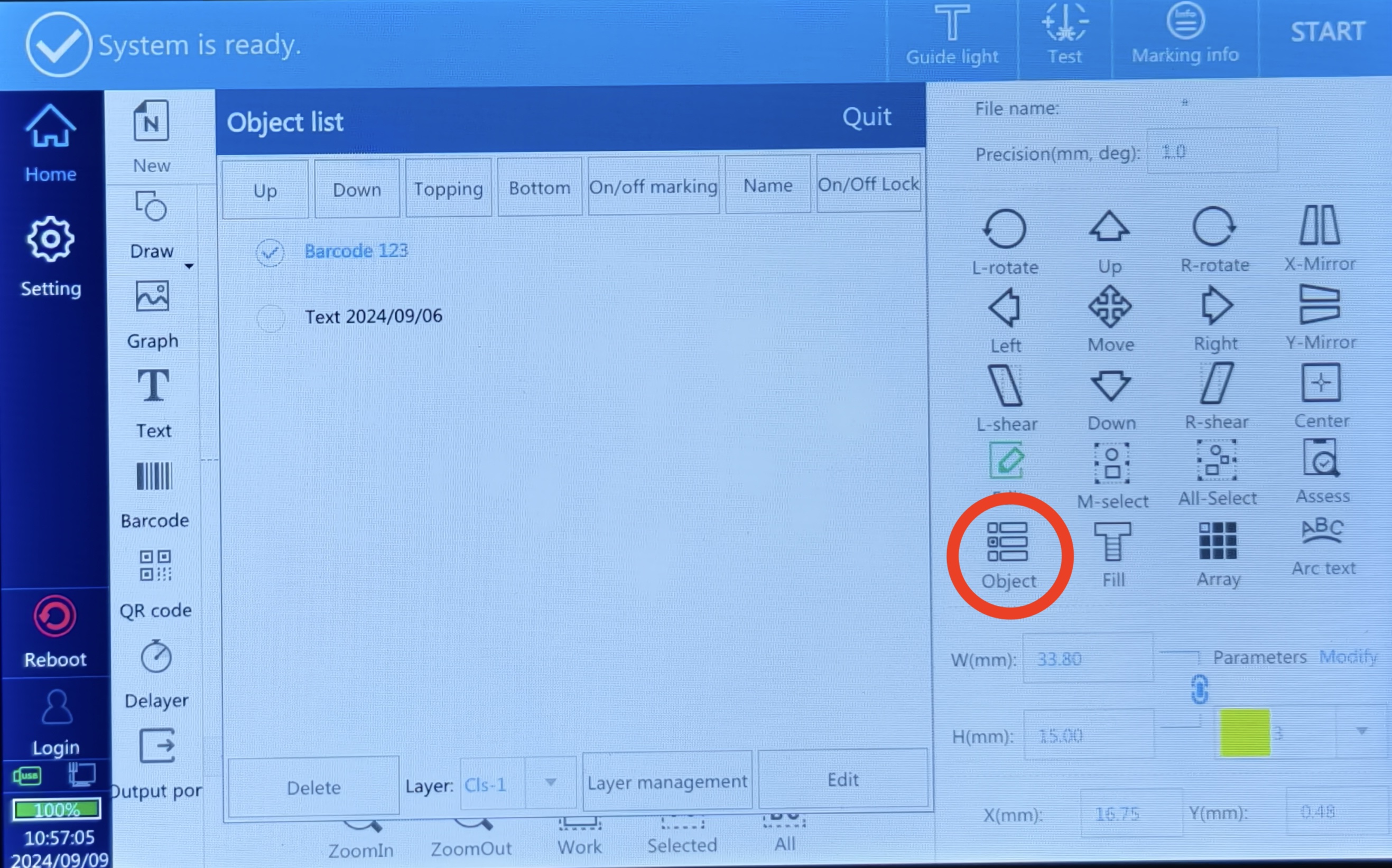

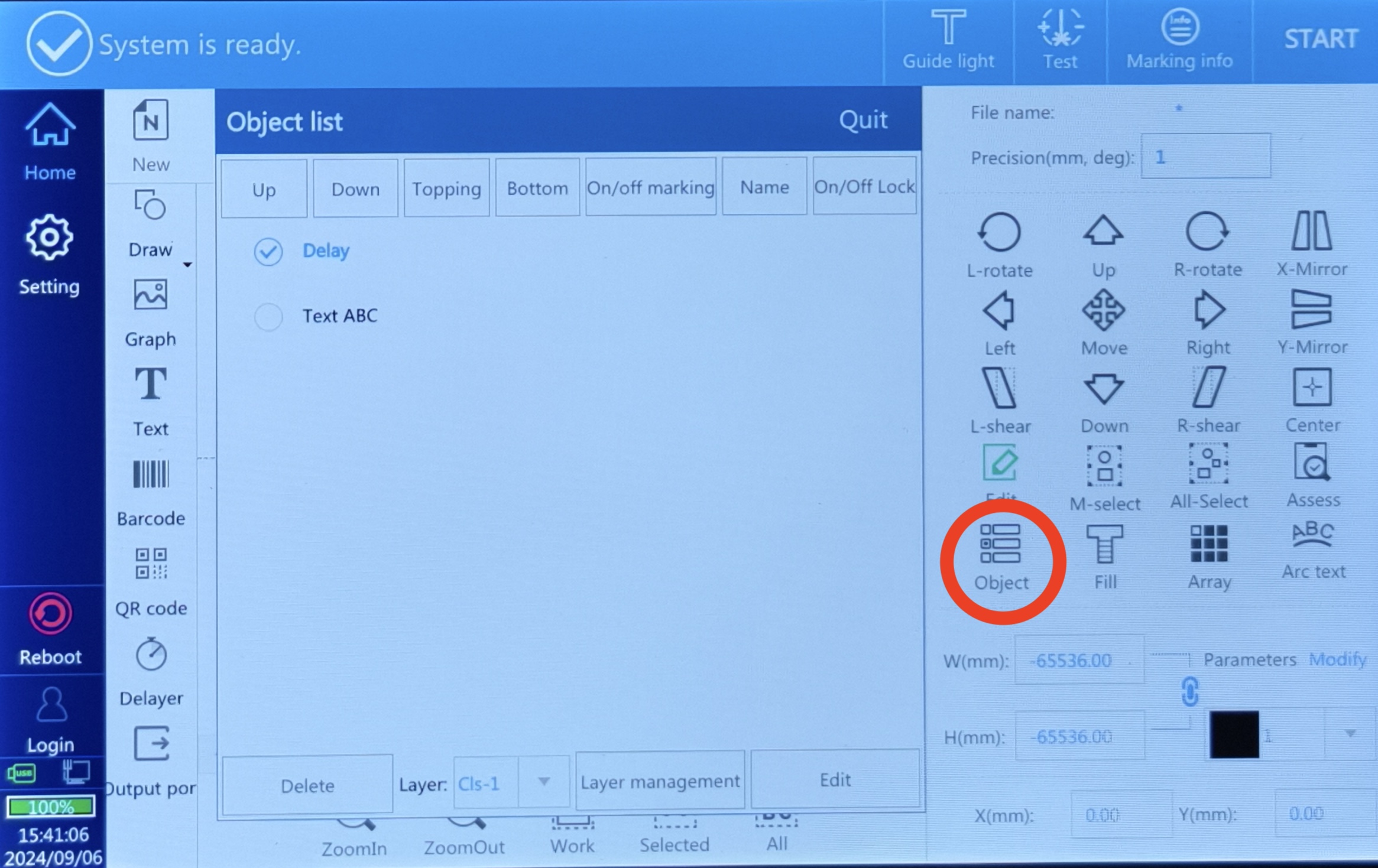

19	對象清單	這是所有物件的清單。對於某些物件（如點和延遲器）特別有用。
20	填充	填充選取的物件。這對於 QR 碼和圓形或矩形等形狀特別有用。
21	陣列	為選取的物件建立陣列，以快速複製相同的物件。
22	弧形文字	將選取的文字物件轉為弧形。（調整起始角度和限制角度以改變其方向。）

返回 1.3.4. 編輯工具

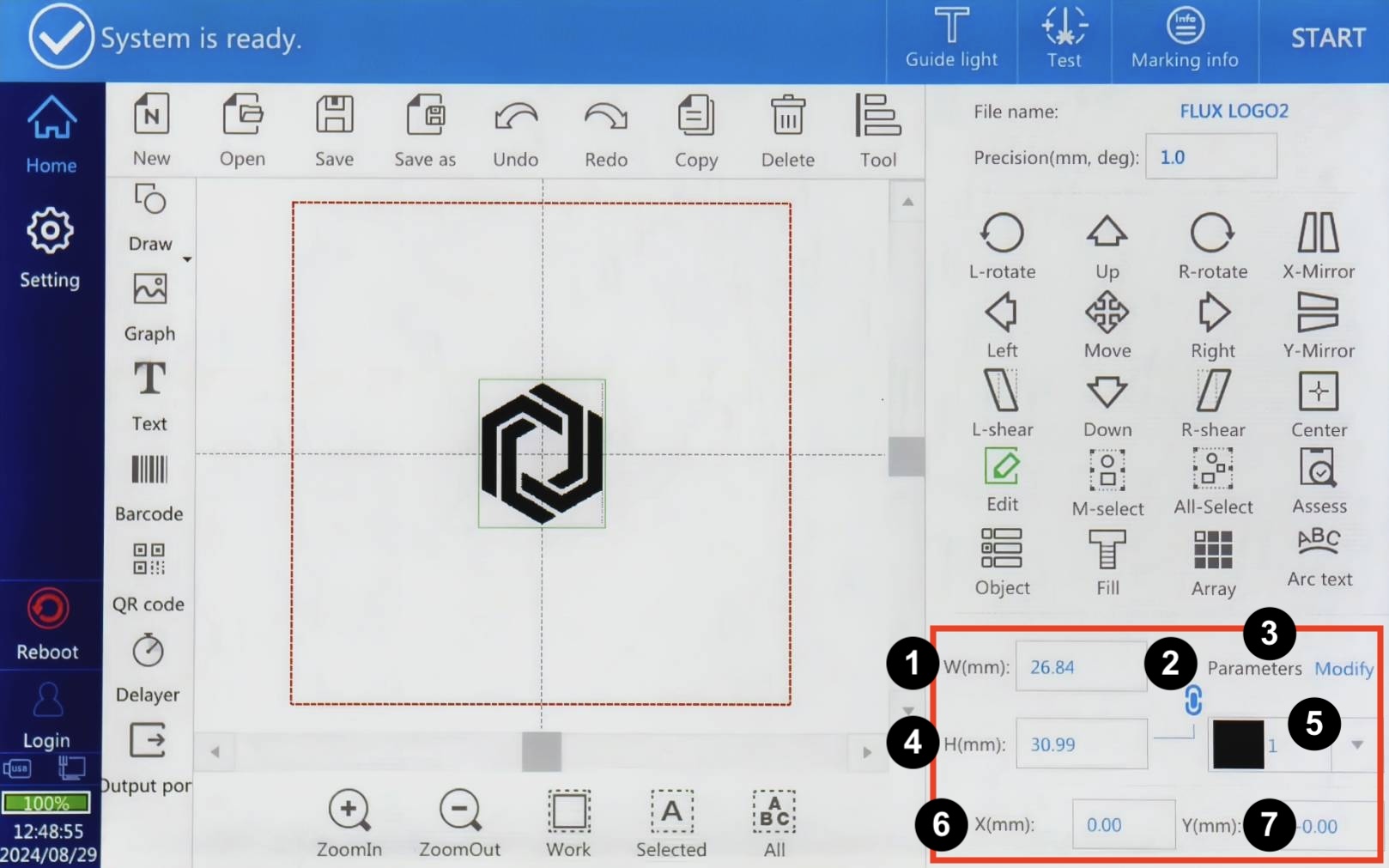

1	寬度(mm)	物件的寬度。
2	(互鎖圖示)	啟用時，物件的寬度和高度將按比例縮放。停用可自由調整尺寸。
3	噴碼參數（修改）	修改雕刻參數，如速度、功率等。
4	高度(mm)	物件的寬度。
5	(標記參數)	這是已儲存參數的列表。不同的物件可以設定使用其他參數。（例如不同的速度、功率等）
6	X(mm)	物件在工作區域的 X 軸位置。
7	Y(mm)	物件在工作區域的 Y 軸位置。

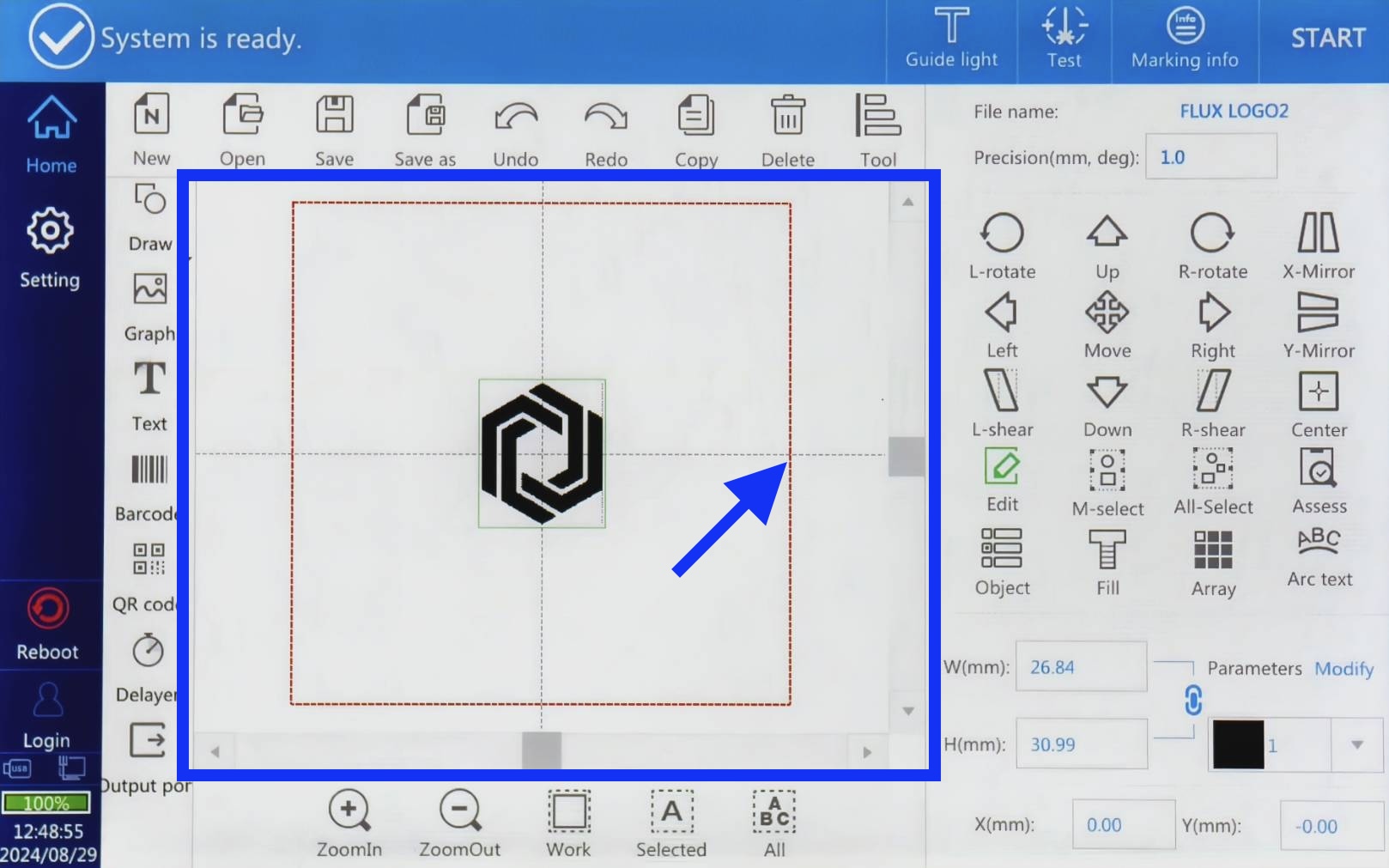

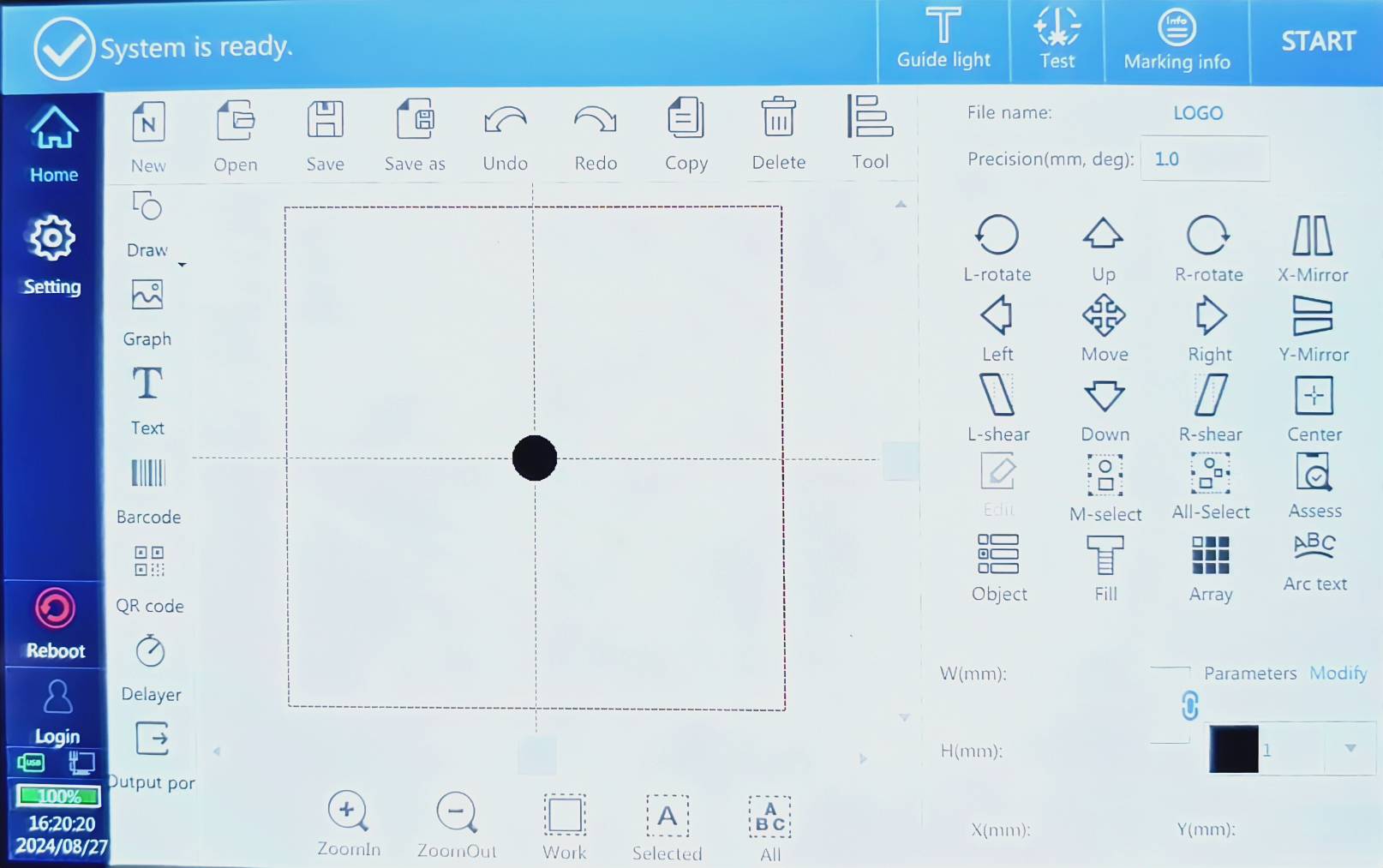

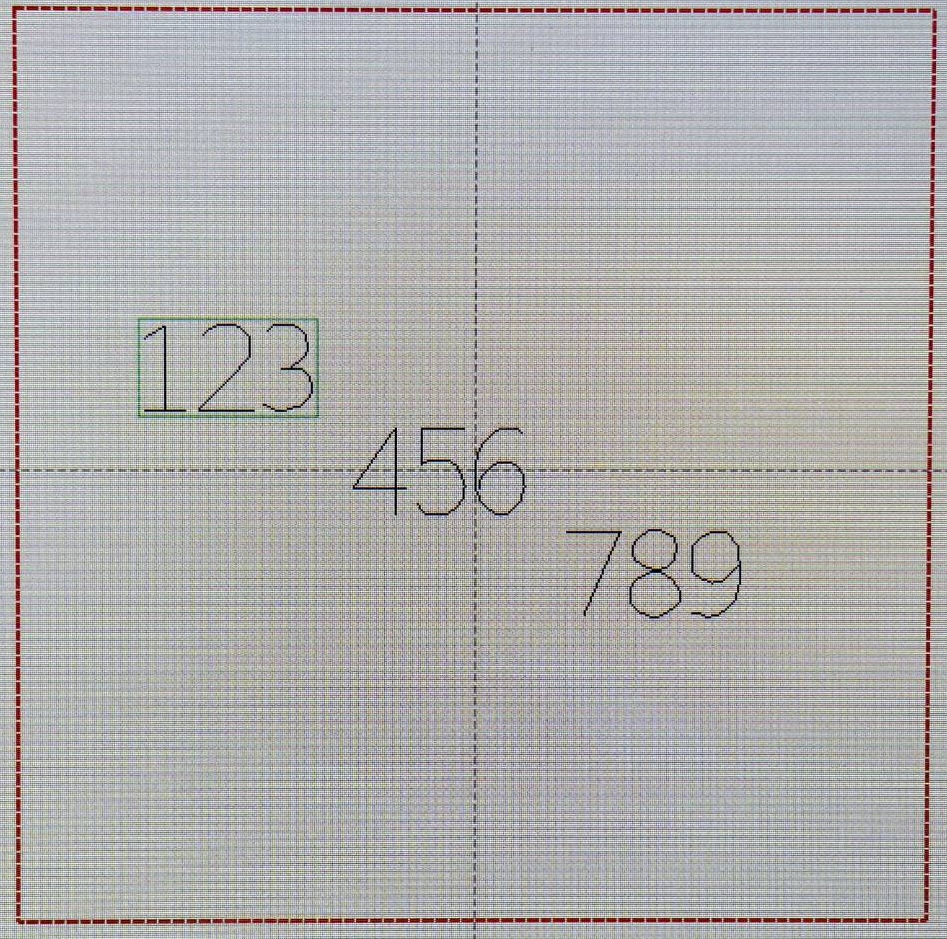

1.3.5. 工作區

工作區域將顯示您所有的標記物件。紅色方形區域表示最大標記範圍，任何大於或超出該範圍的物件將無法完全標記。

使用「物件列表」來檢視工作區域中的所有物件。

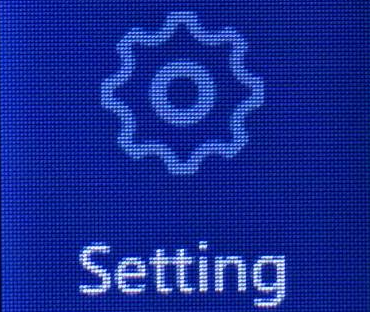

2. 設定

點擊「設定」圖示將顯示所有設定，包括基本、進階和僅供內部測試使用的設定。

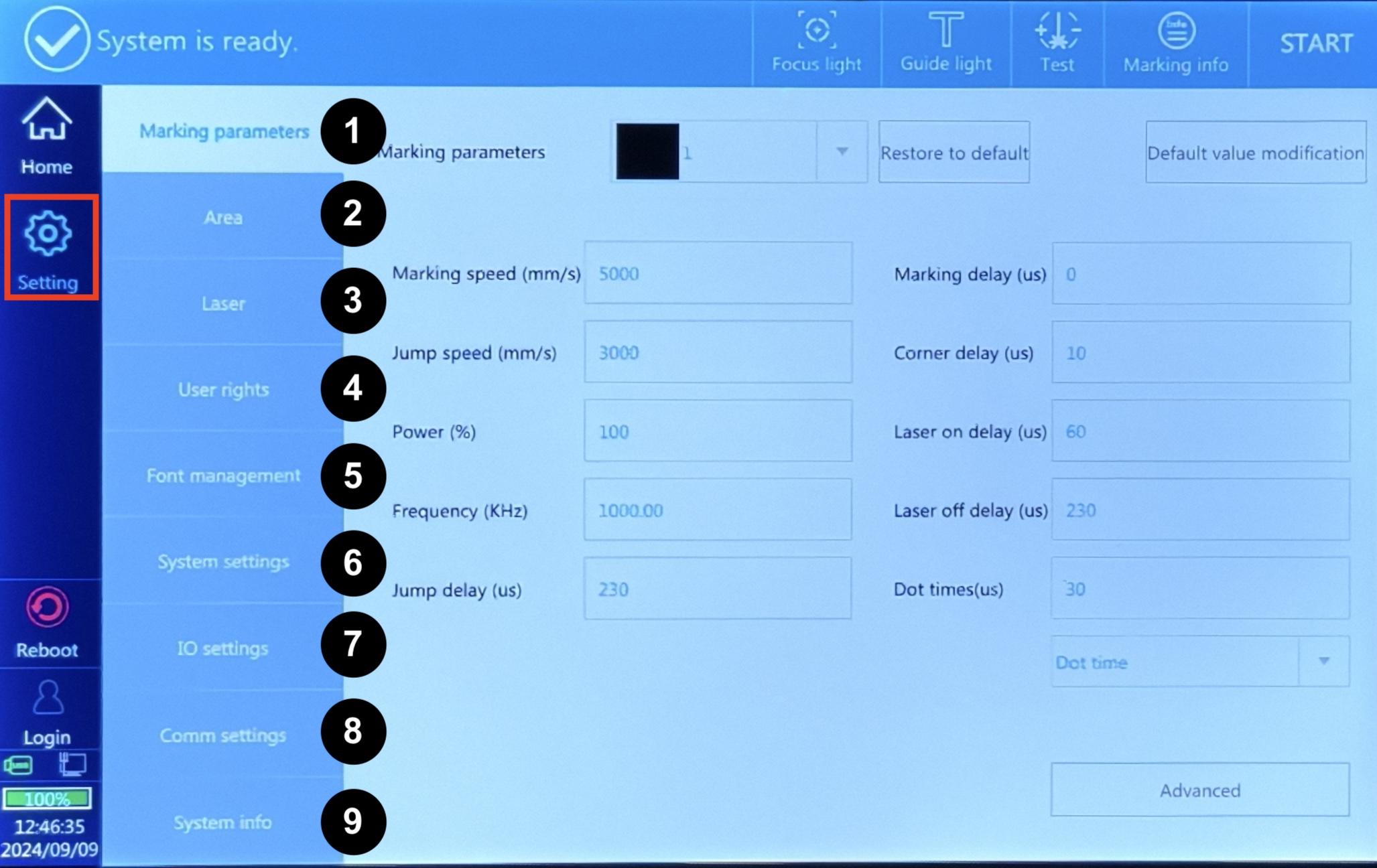

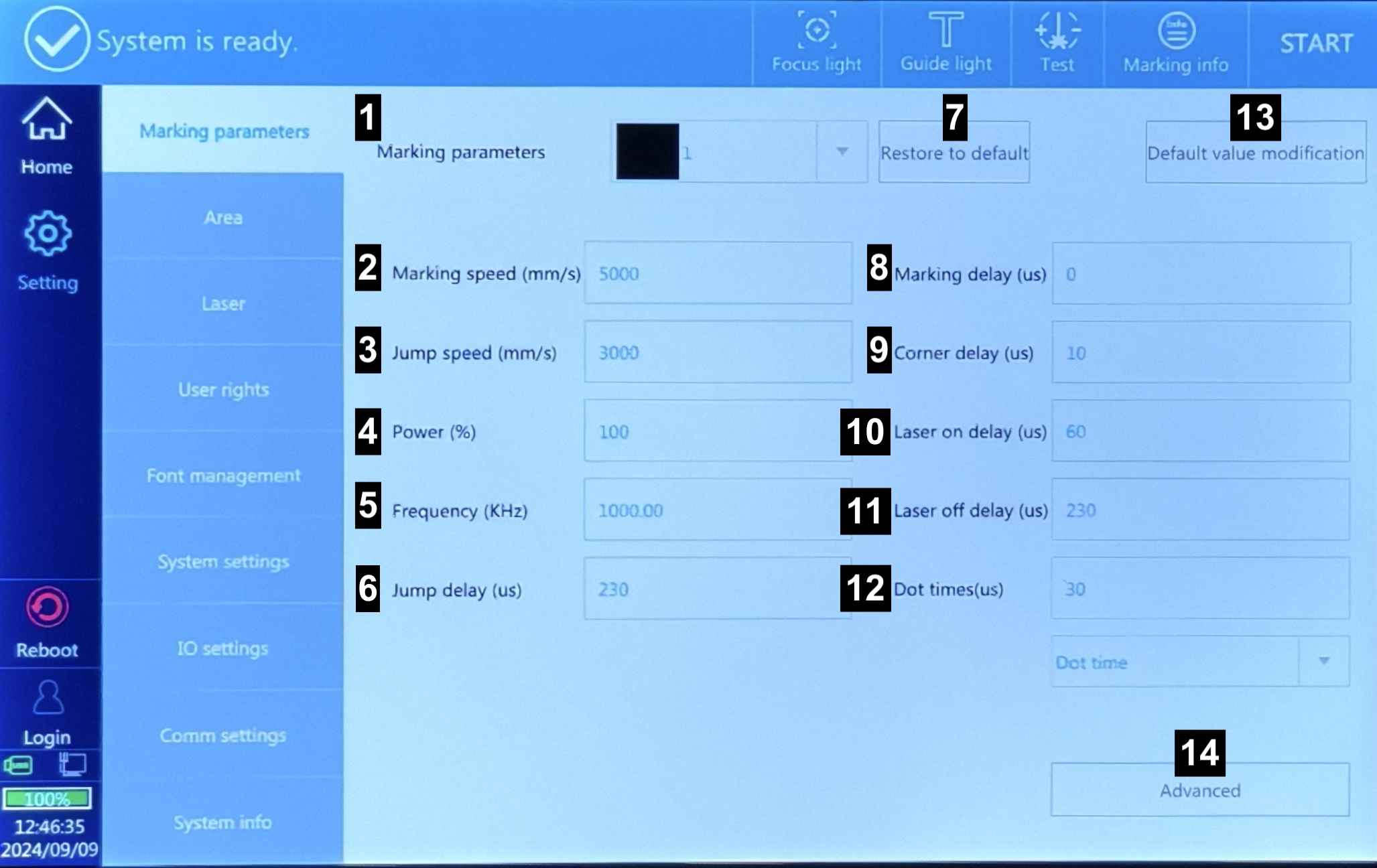

2.1 雕刻參數

標記參數包括雷射輸出控制、速度、功率等。
建議將大多數設定保留為預設值。只有功率和速度需要根據標記材料進行調整，以獲得更好的標記效果。

2.1.1 標記參數	您最多可以儲存 8 組不同的參數，以便快速切換。這通常用於標記不同材料時。返回 2.1 標記參數
2.1.2 標記速度 (mm/s)	雕刻的速度。速度越慢，結果越深或越暗，反之亦然。返回 2.1 標記參數
2.1.3 跳躍速度 (mm/s)	向量物件或圖形跳躍到下一個向量後的標記速度。建議設定為標記速度的兩倍。返回 2.1 標記參數
2.1.4 功率 (%)	雷射輸出的功率比率。沒有固定的建議設定值，因為它取決於所使用的材料。但建議不要設定超過 90%。返回 2.1 標記參數
2.1.5 頻率 (KHz)	每單位時間的雷射脈衝數，即每秒要標記的點數（單位：KHz）沒有固定的建議設定值，因為它取決於所使用的材料。不同的頻率可能會導致標記出不同的顏色。此外，較低的頻率可能會產生顆粒狀的結果，而較高的頻率可能會產生更清晰、更精細的結果。返回 2.1 標記參數

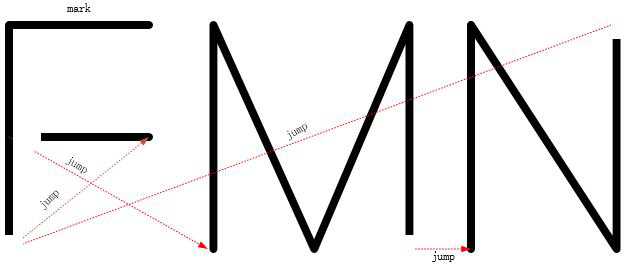

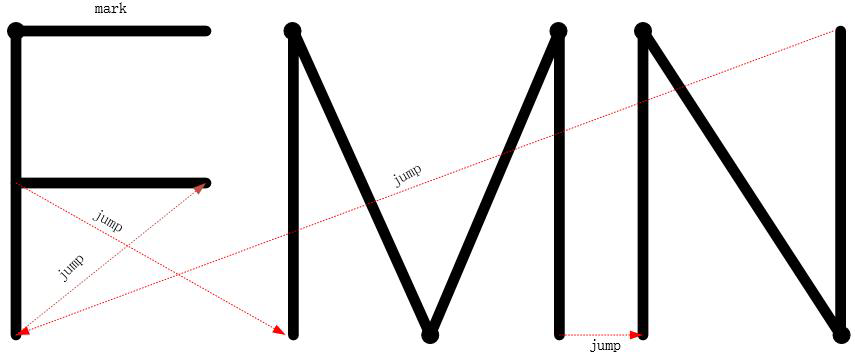

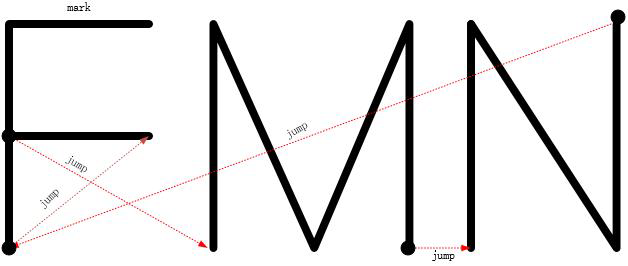

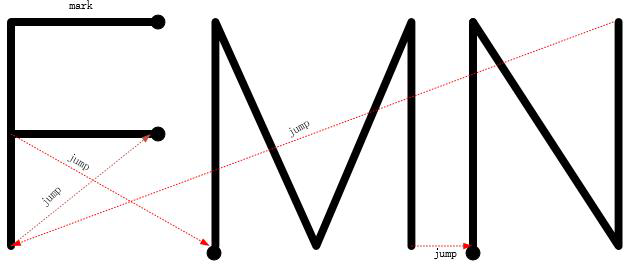

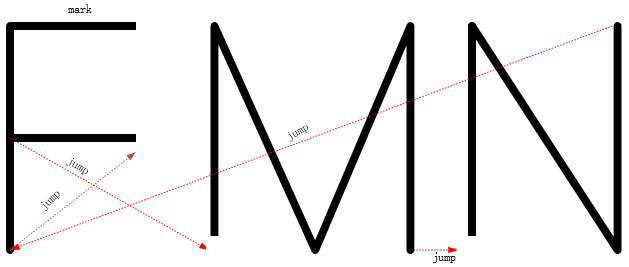

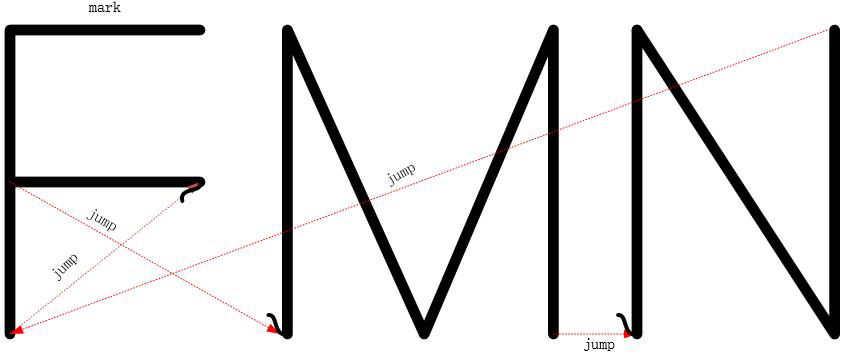

2.1.6 跳躍延遲 (us)	如果您的結果類似於下圖，其中出現不必要的線條，您可以增加跳躍延遲的值。否則，建議您保留預設的延遲設定。然而，返回 2.1 標記參數
2.1.7 還原預設值	將所有參數還原為預設值。返回 2.1 標記參數
2.1.8 標記延遲 (us)	建議您保留預設的延遲設定。返回 2.1 標記參數

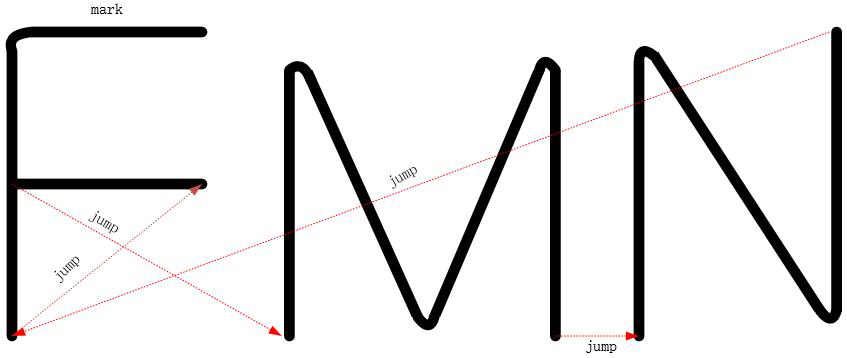

2.1.9 轉角延遲 (us)	建議您保留預設的延遲設定。然而，如果您的雕刻結果如下圖所示，邊緣呈弧形，您可以增加轉角延遲的值。如果您的雕刻結果如下圖所示，邊緣出現燒焦情況，您可以減少轉角延遲的值。返回 2.1 標記參數
2.1.10 雷射啟動延遲 (us)	建議您保留預設的延遲設定。如果您的雕刻結果如下圖所示，起始點出現燒焦情況，您可以增加雷射啟動延遲的值。如果您的雕刻結果如下圖所示，起始點未被標記，您可以減少雷射啟動延遲的值。返回 2.1 標記參數
2.1.11 雷射關閉延遲 (us)	建議您保留預設的延遲設定。如果您的雕刻結果如下圖所示，結束點有缺失，您可以增加雷射關閉延遲的值。如果您的雕刻結果如下圖所示，結束點出現燒焦情況，您可以減少雷射關閉延遲的值。返回 2.1 標記參數
2.1.12 點時間 (us)	此功能僅供內部測試使用。請保留預設值。 (30 / 點時間) 返回 2.1 標記參數
2.1.13 預設值修改	此功能允許您變更預設值。但建議您不要使用此功能，以保留每個參數的原始設定值。返回 2.1 標記參數
2.1.14 進階	此功能僅供內部測試用途，請忽略。返回 2.1 標記參數

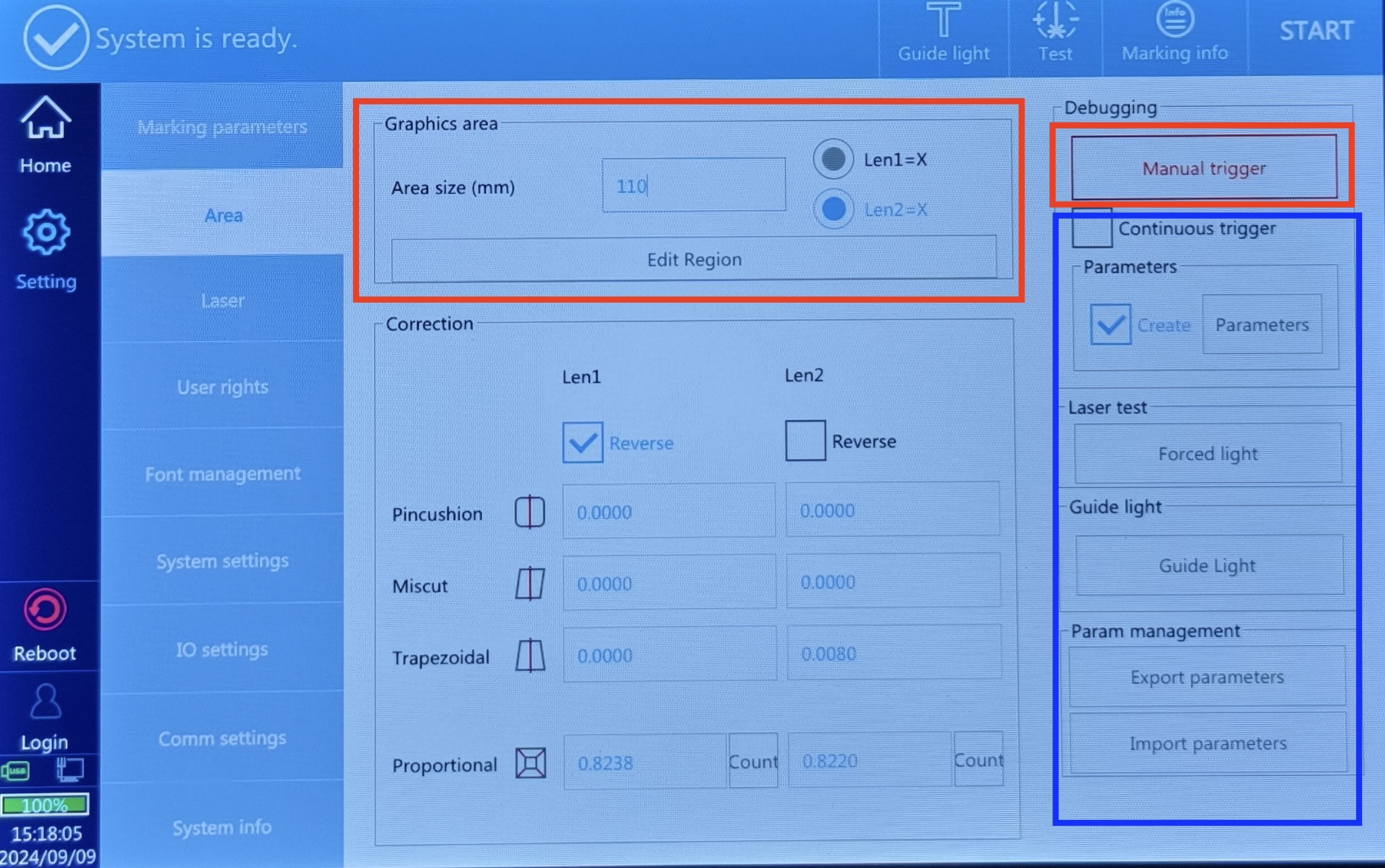

2.2 區域

圖形區域

區域大小 (mm)

區域大小設定表示工作區域中顯示的紅色矩形。建議保留預設值 (110)。

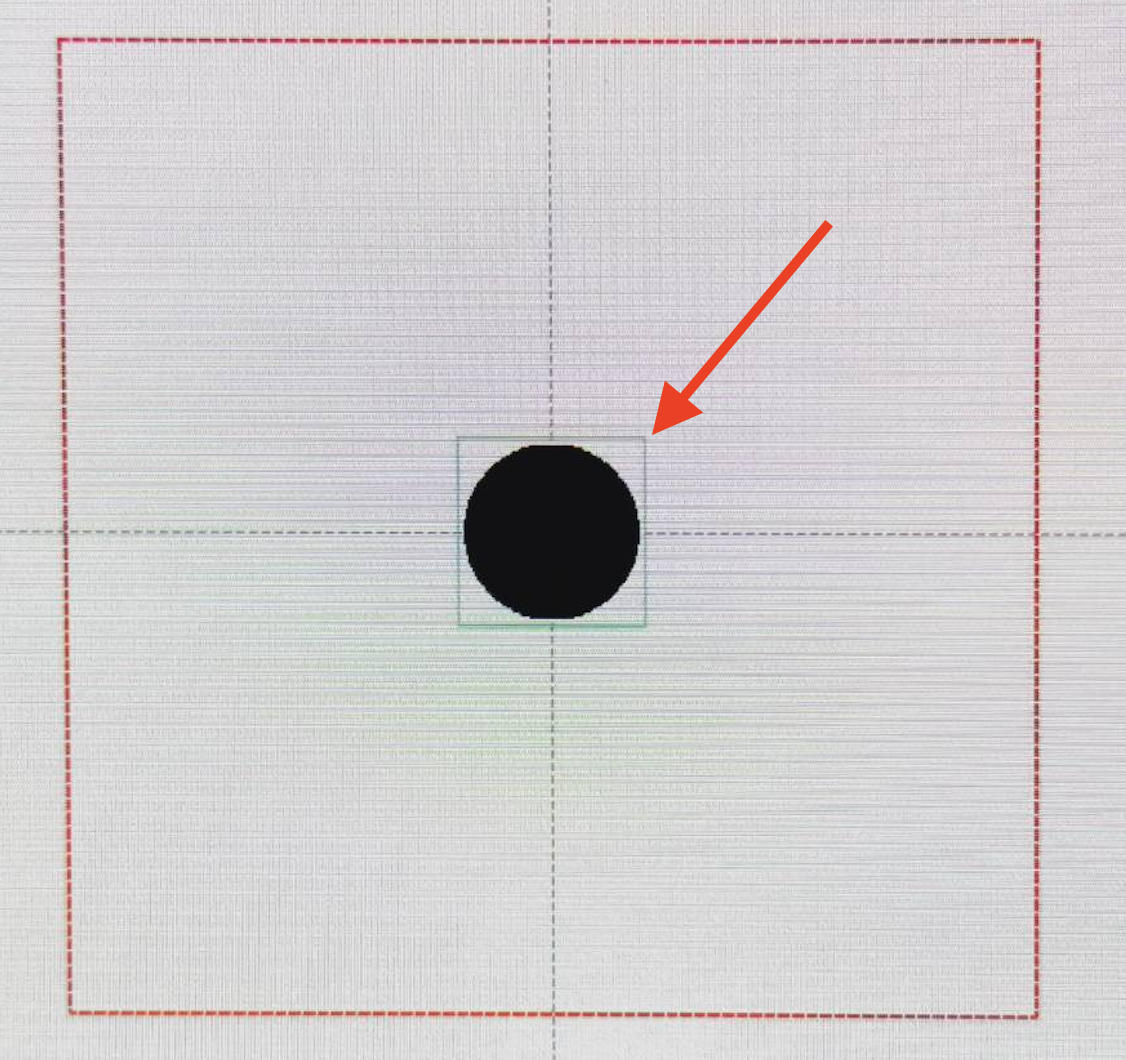

Len1 = x
Lex2 = X

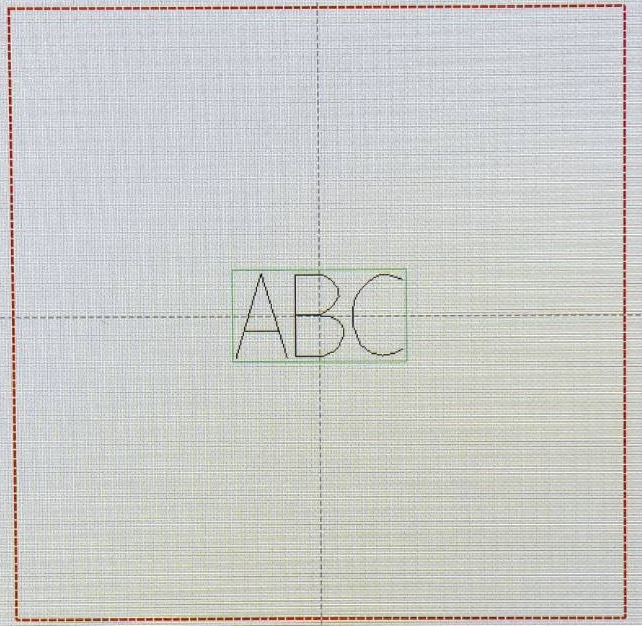

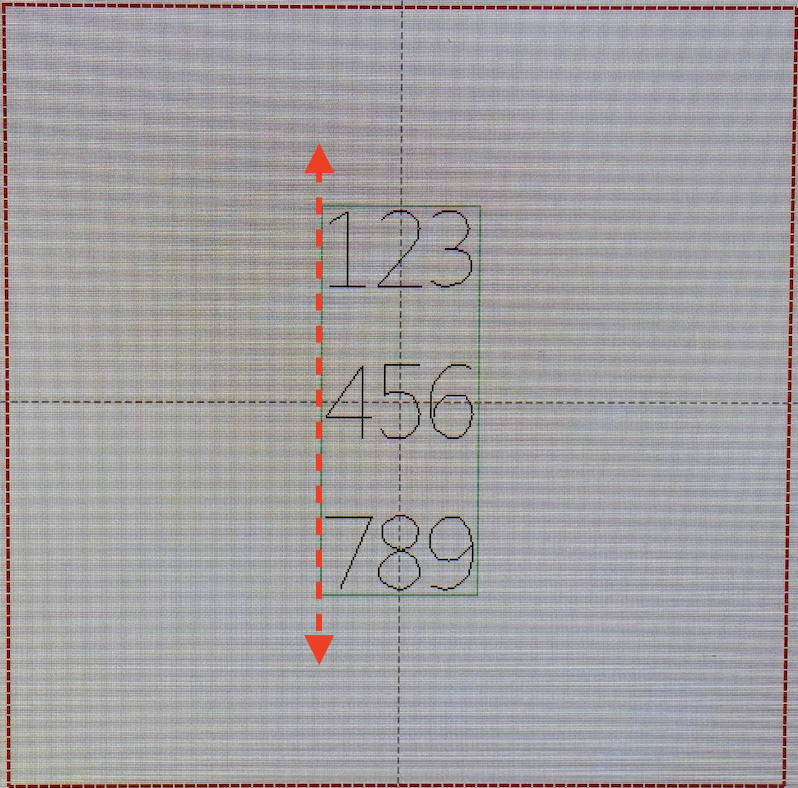

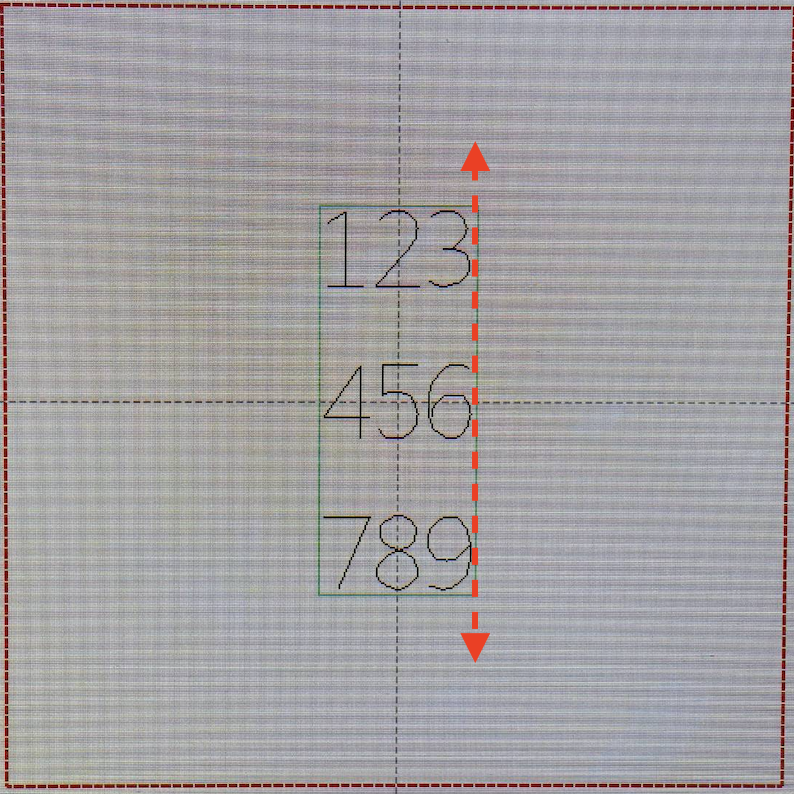

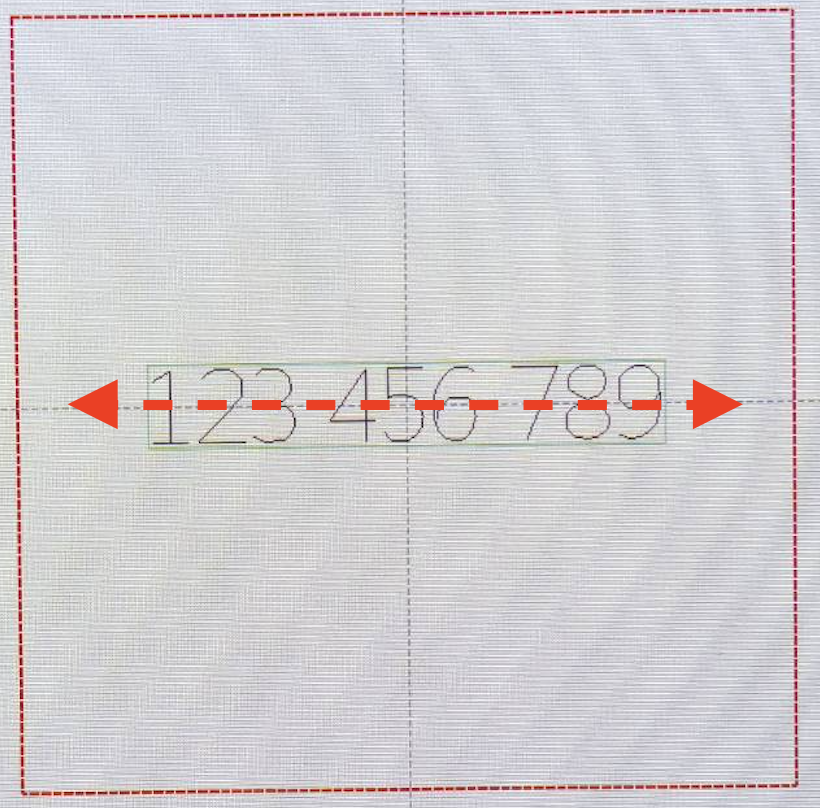

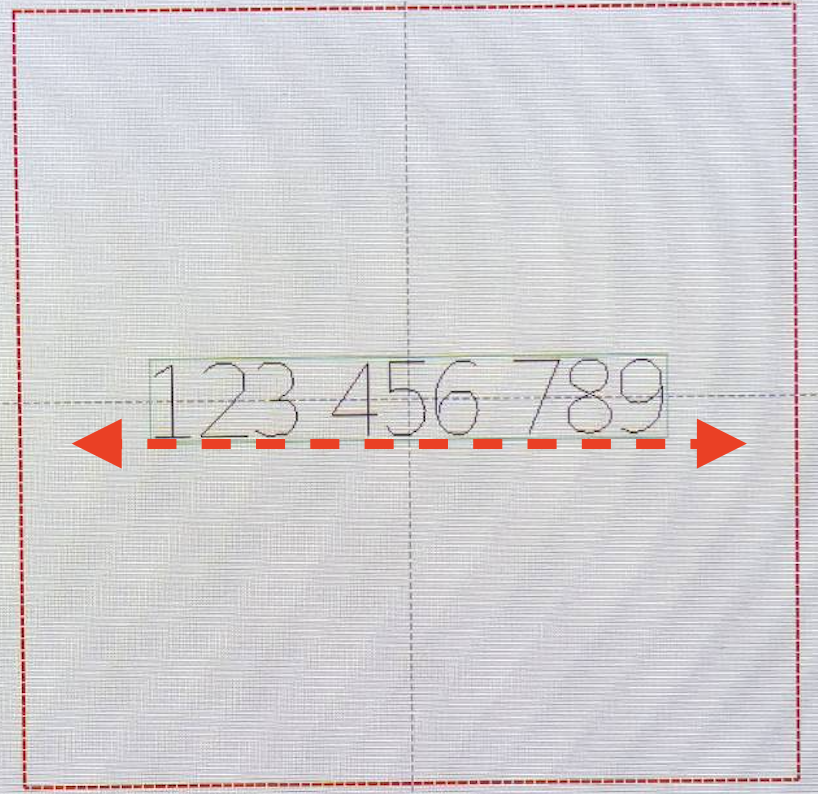

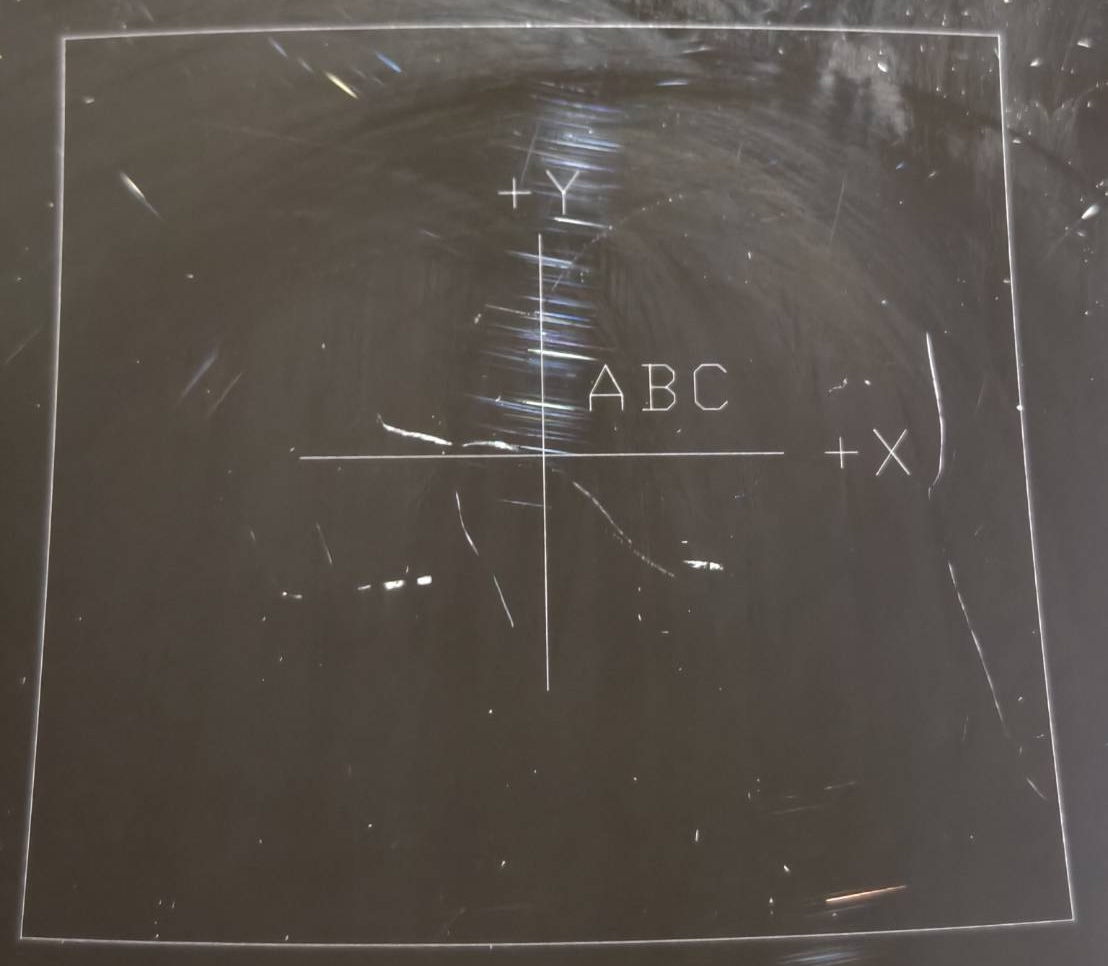

通常不建議更改此選項。但是，如果您的標記出現問題，例如文字反轉、方向不正確等，則可能是設定錯誤。要選擇正確的選項，請準備一塊材料，對焦設備，然後按下「手動觸發」。測試結果將如下所示。

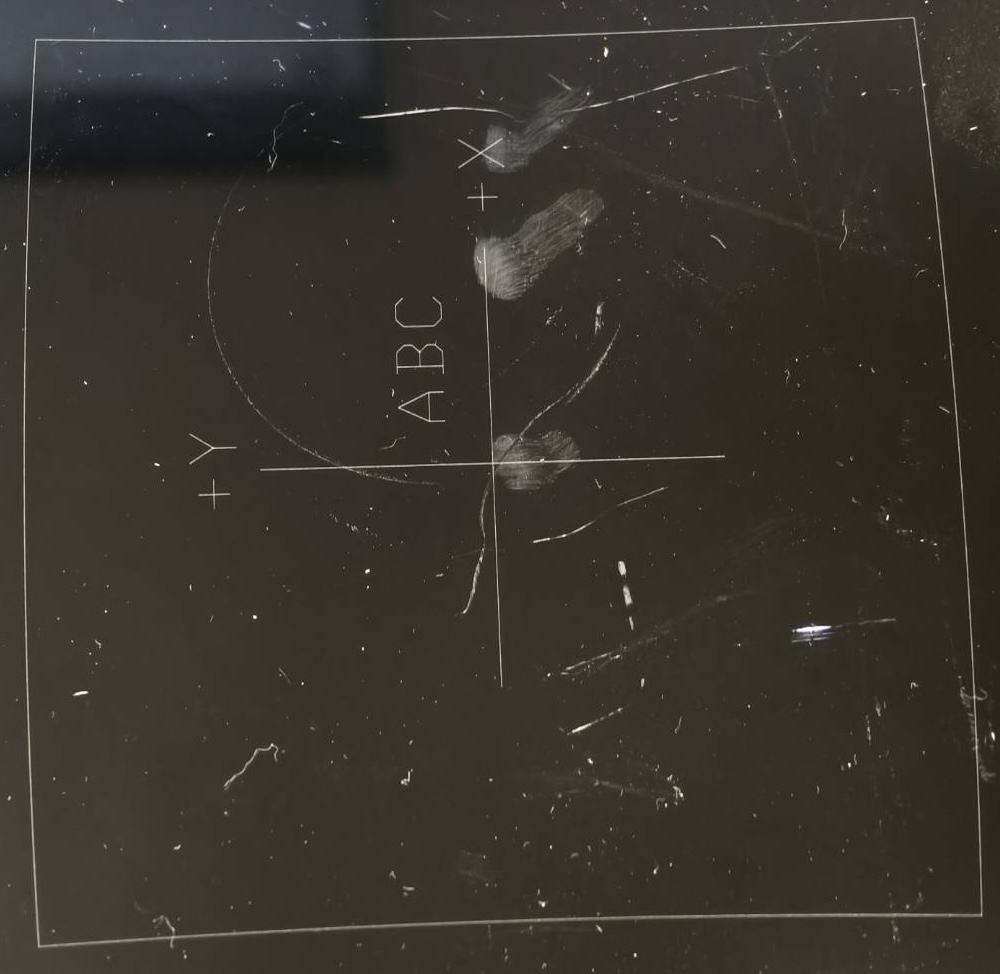

正確 - ABC 呈水平方向。	錯誤 - ABC 呈垂直方向。

編輯區域

此功能僅供內部測試用途，請忽略。

藍色圓圈標記

此功能僅供內部測試用途，請忽略。

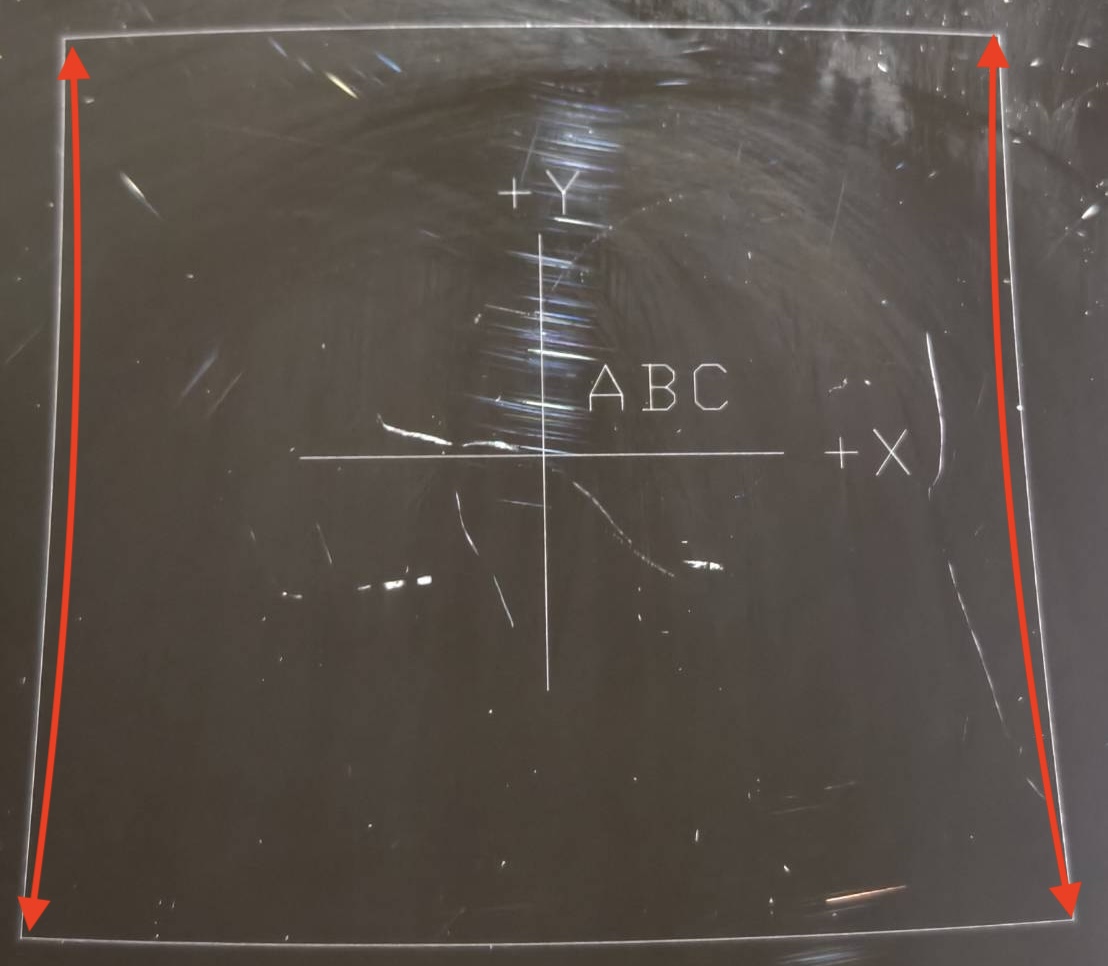

通常不建議更改此設定，但如果測試結果中的方形明顯不夠方正，則必須調整 Len1 和 Len2 的值。請根據您實際看到的形狀來修改數值。

錯誤示例：

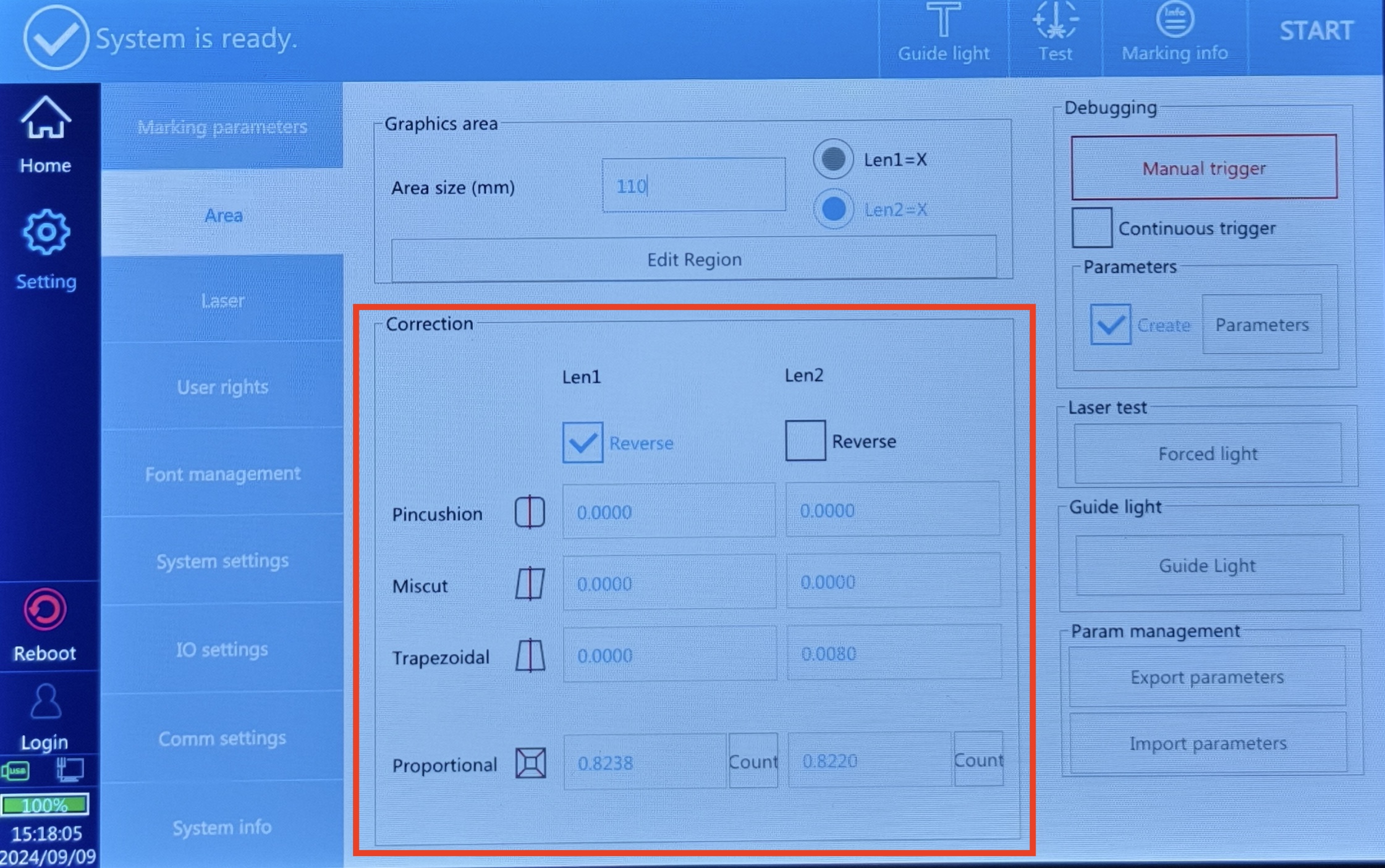

校正表

枕形失真

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

梯形失真

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

切割偏移

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

減小對應電流計係數的 Len1 或 Len2 值。	增大對應電流計係數的 Len1 或 Len2 值。

比例

測量實際標記的框架長度，然後填入設定長度除以實際標記長度所得的係數（注意：係數不能大於 1，例如設定範圍為 109，但實際標記只有 100，表示最大區域範圍只能標記 100，此時應將區域範圍更改為 100）

2.3 雷射

此功能僅供內部測試用途，請忽略。

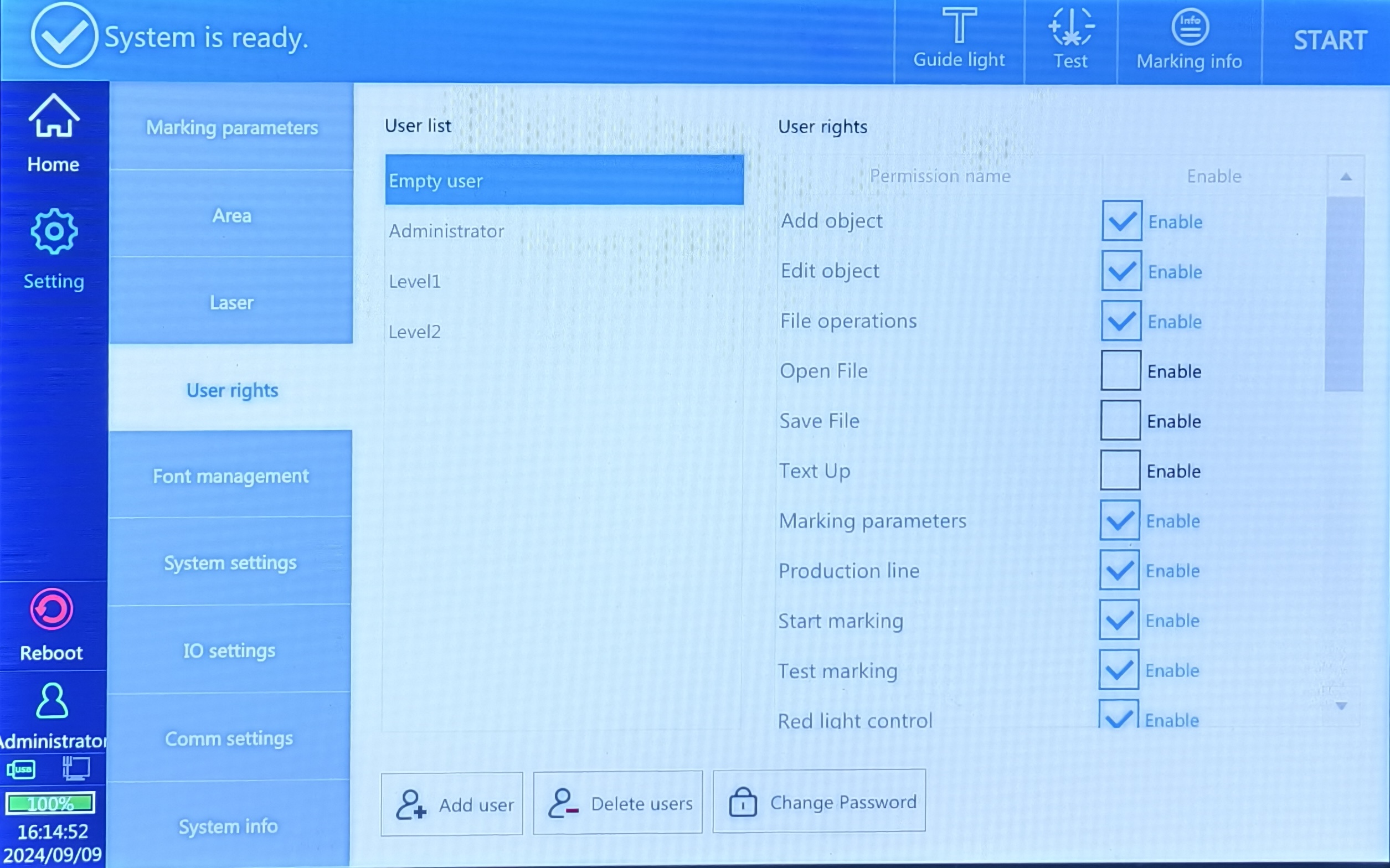

2.4 使用者權限

使用者權限頁面可根據不同使用者啟用或停用裝置的功能。
詳情請參閱 1.2.4. 登入以取得登入詳細資訊。

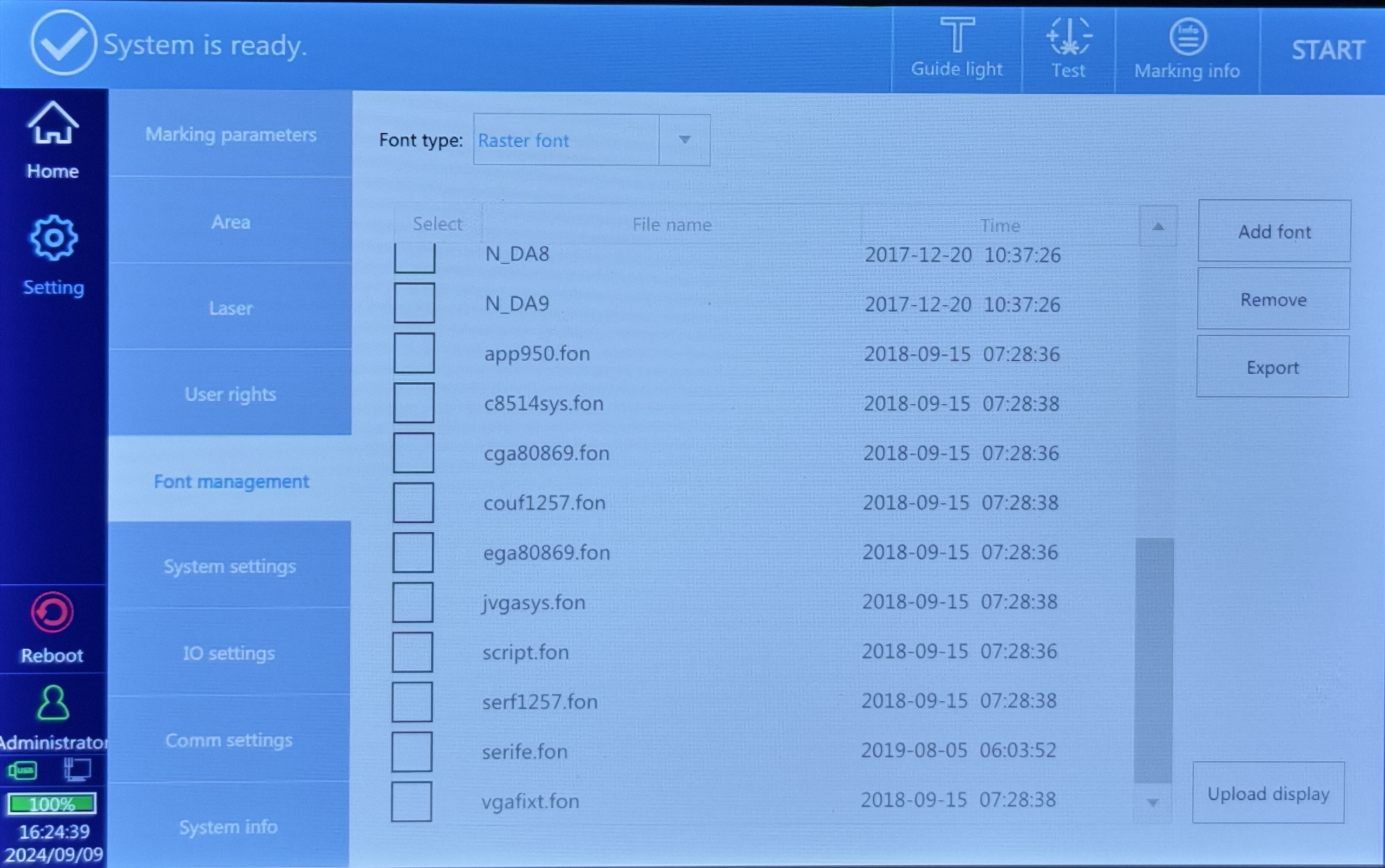

2.5 字型管理

匯入、匯出或刪除文字字型。

2.6 系統設定

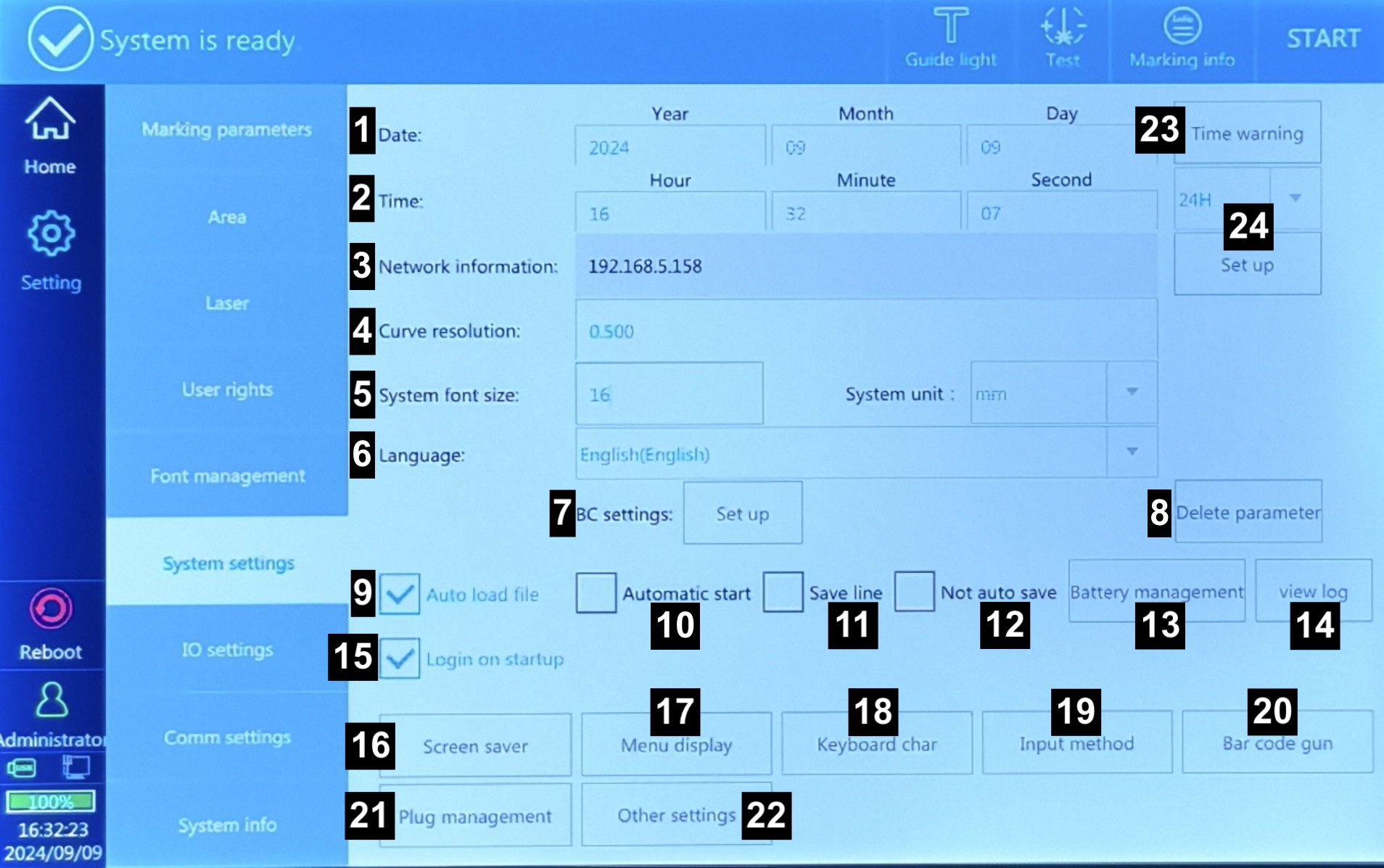

1	日期	系統日期
2	時間	系統時間
3	網路資訊	此功能僅供內部測試用途，請忽略。
4	曲線解析度	此功能僅供內部測試用途，請忽略。
5	系統字型大小	系統的字型大小。
6	語言	語言設定。
7	條碼設定	此功能僅供內部測試用途，請忽略。
8	刪除參數	此功能僅供內部測試用途，請忽略。
9	自動載入檔案	重新啟動後自動載入上一個檔案。
10	自動啟動	此功能僅供內部測試用途，請忽略。
11	儲存線條	此功能僅供內部測試用途，請忽略。
12	不自動儲存	此功能僅供內部測試用途，請忽略。
13	電池管理	電池設定。建議保持預設值。
14	檢視記錄	此功能僅供內部測試用途，請忽略。
15	開機時登入	開機時自動登入（需要密碼）
16	螢幕保護程式	編輯螢幕保護程式內容
17	選單顯示	此功能僅供內部測試用途，請忽略。
18	鍵盤字元	匯入外部符號或字元至系統
19	輸入法	顯示或隱藏不同的鍵盤輸入法
20	條碼掃描器	此功能僅供內部測試用途，請忽略。
21	插頭管理	此功能僅供內部測試用途，請忽略。
22	其他設定	此功能僅供內部測試用途，請忽略。
23	時間警告	此功能僅供內部測試用途，請忽略。
24	24小時制/12小時制	選擇 12 小時制或 24 小時制。

2.7 I/O 設定

此功能僅供內部測試用途，請忽略。

2.8 通訊設定

此功能僅供內部測試用途，請忽略。

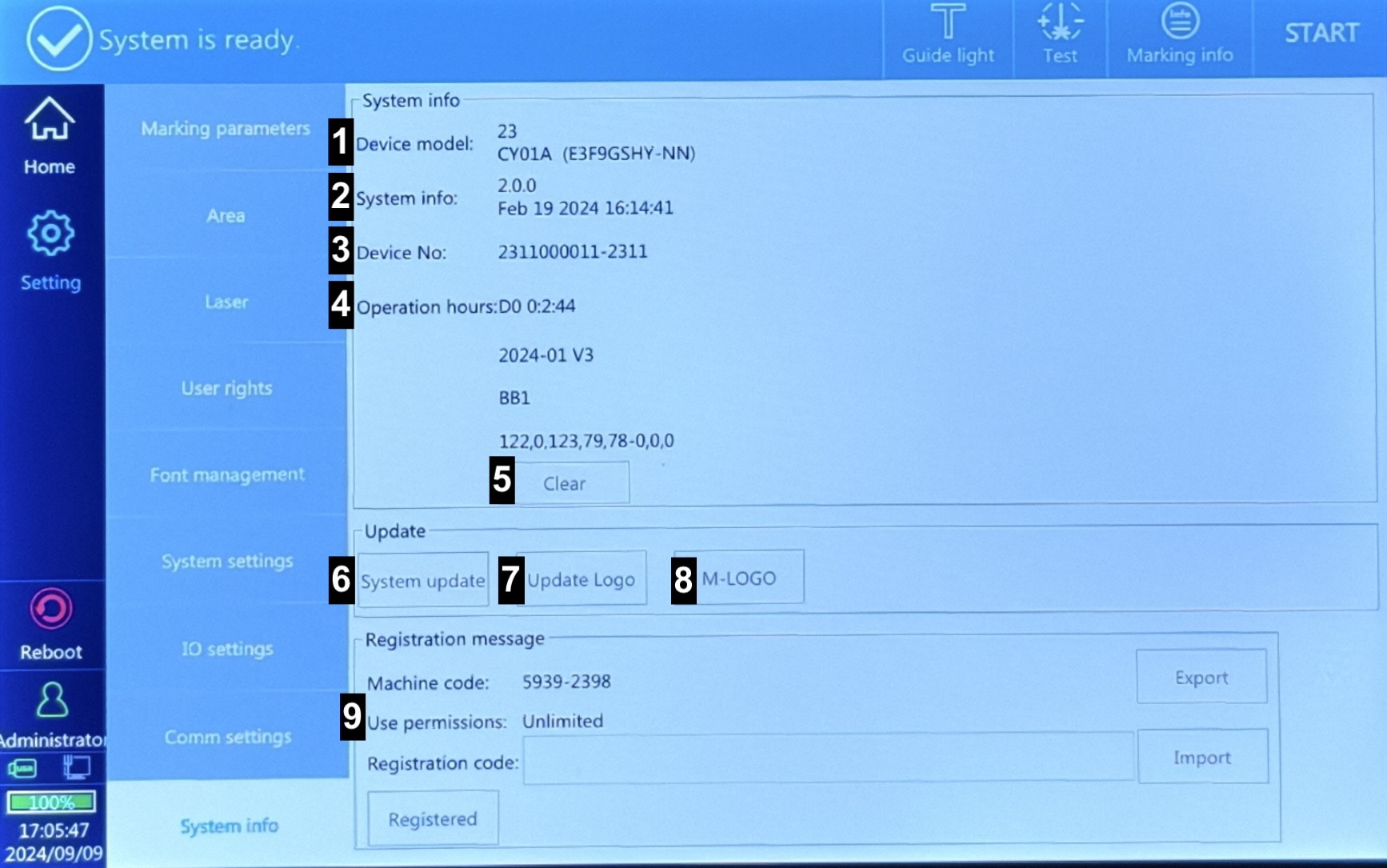

2.9 系統資訊

1	裝置型號	裝置的型號代碼。
2	系統資訊	韌體版本和系統時間。
3	裝置編號	系統主機板編號。
4	運作時間	自上次重新啟動以來的總運作時間。
5	清除	清除累計時間記錄。
6	系統更新	這是韌體更新功能。將更新檔案複製到 USB 隨身碟，將 USB 隨身碟插入裝置，按下系統更新按鈕，選擇更新檔案，然後開始更新。
7	更新開機畫面	變更裝置開機標誌。
8	M-LOGO	此功能僅供內部測試用途，請忽略。
9	註冊訊息	您可能需要註冊才能使用裝置的完整功能。
