2-6 條碼 - 製作教學

說明

本文提供如何製作條碼的教學，請依照以下步驟進行操作。

步驟 1

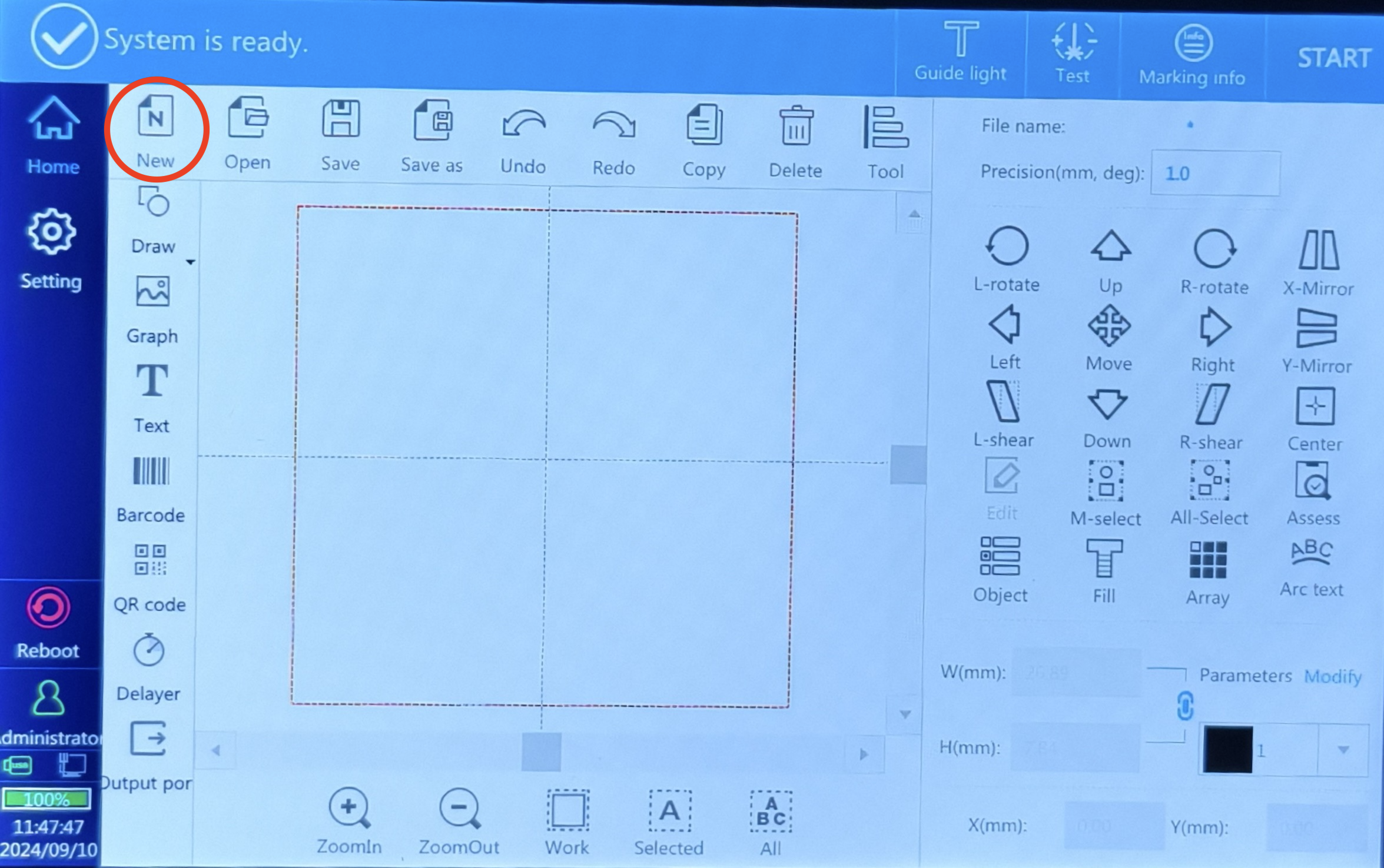

開啟新檔案。

步驟 2

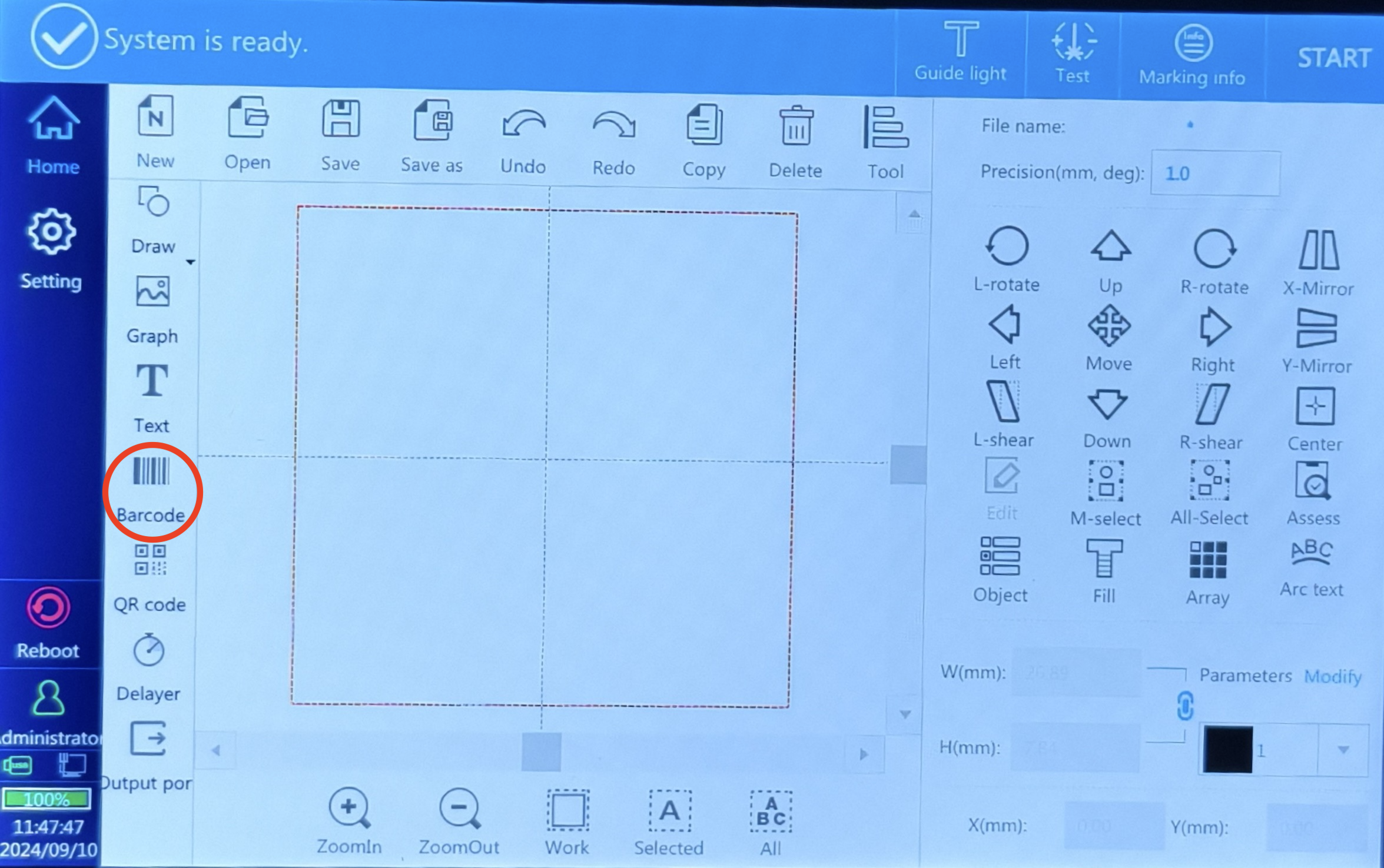

進入條碼工具頁面。

步驟 3

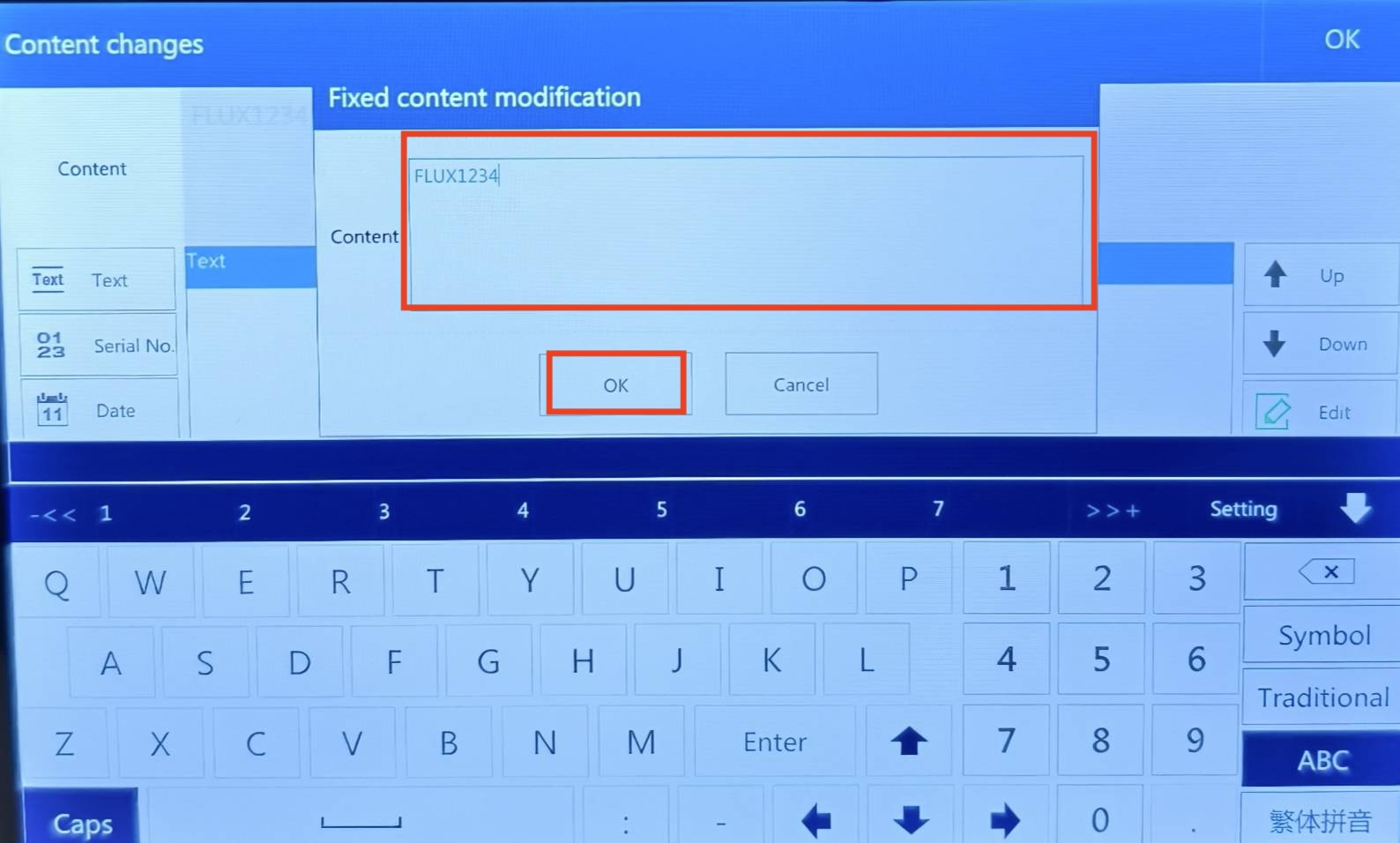

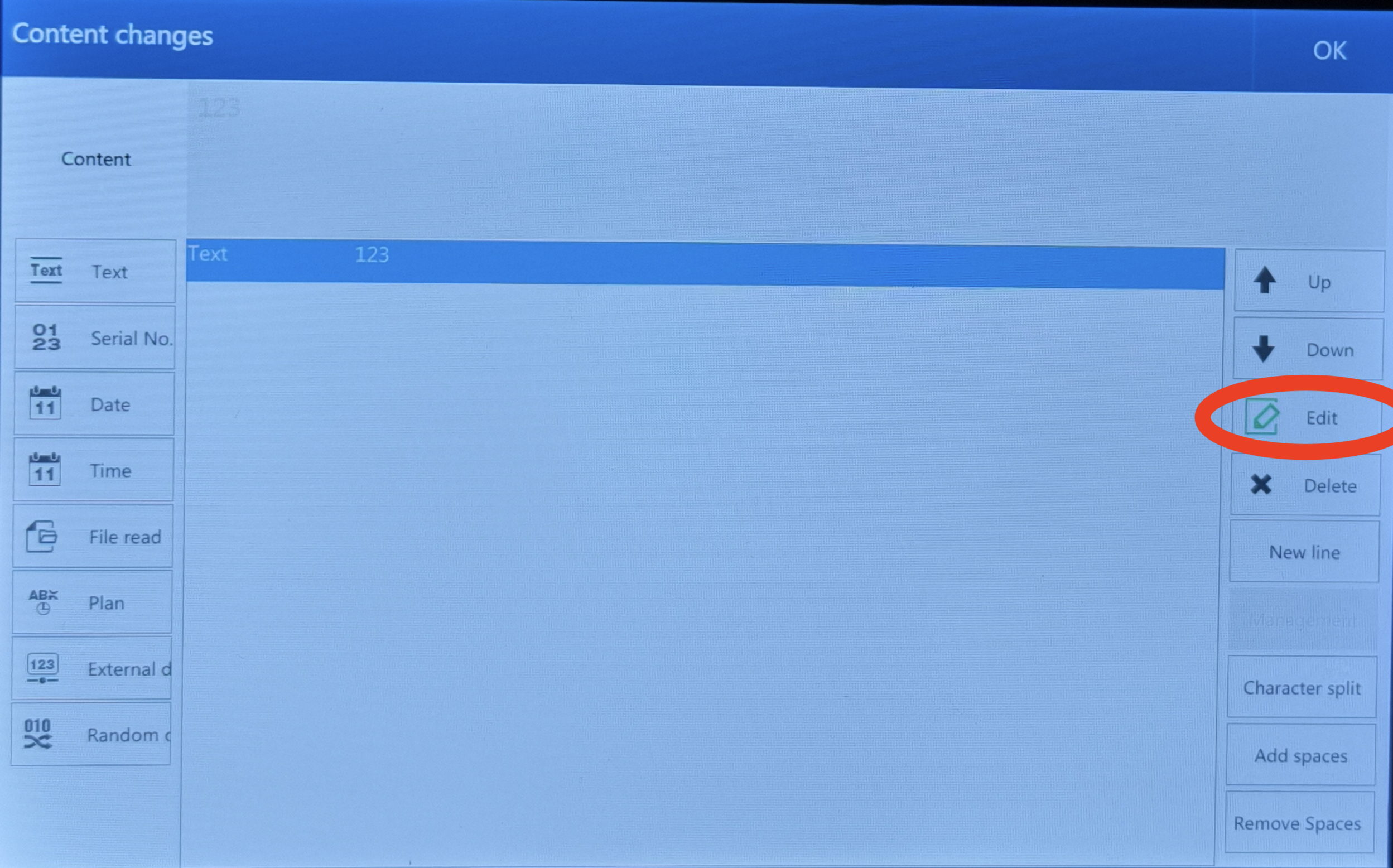

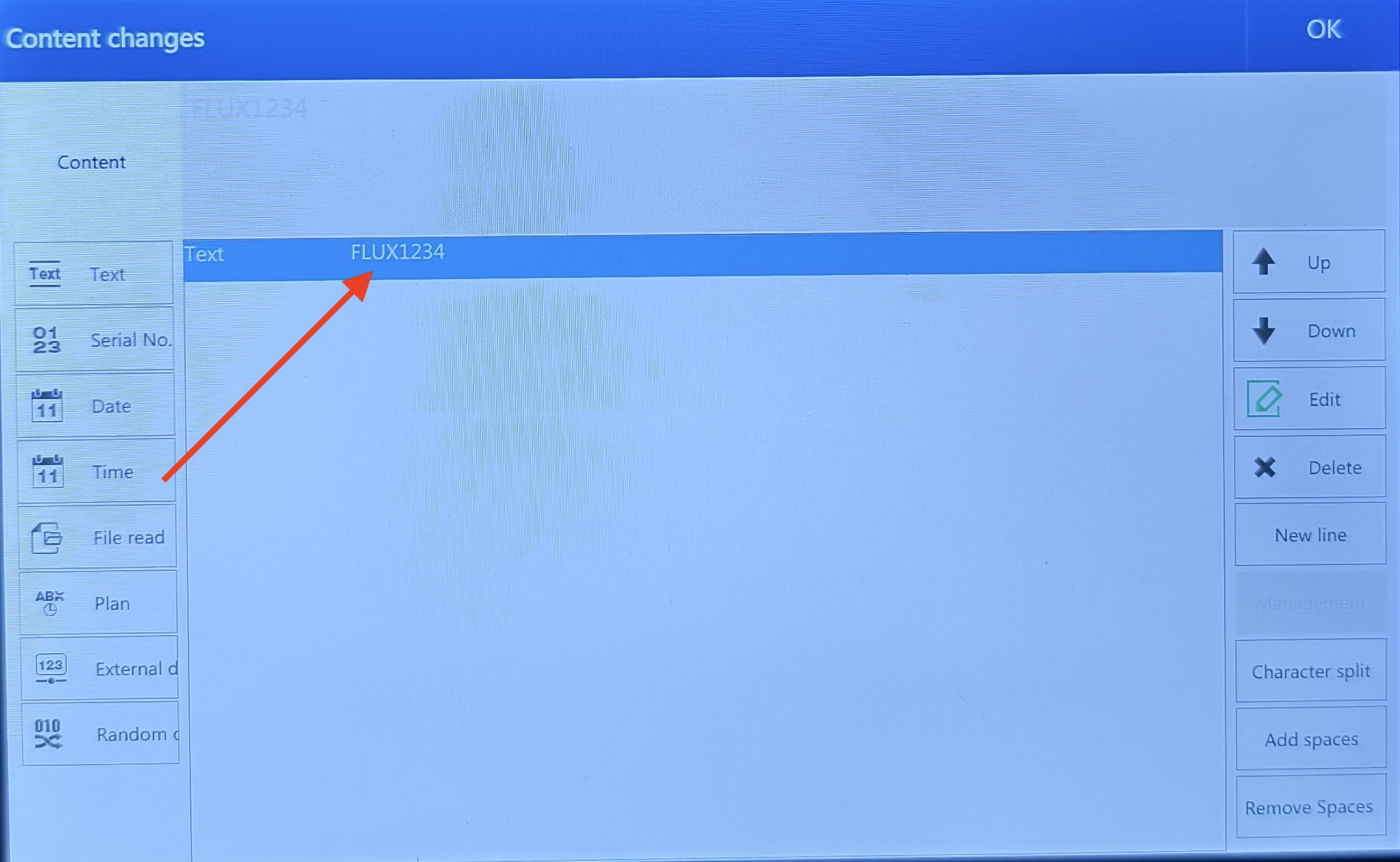

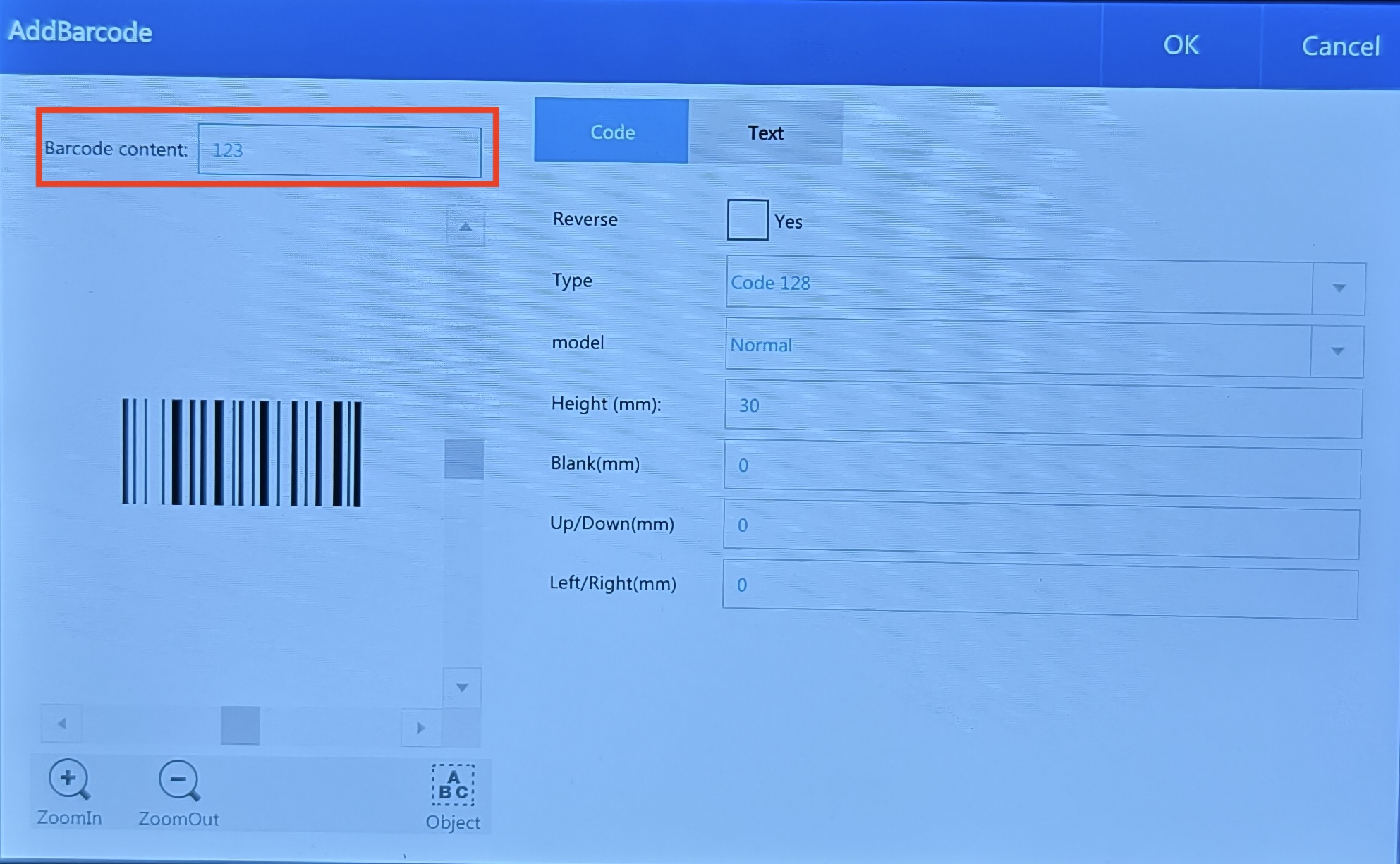

輸入要轉換成可掃描條碼的內容。
本範例將使用隨機文字內容。

FLUX1234

步驟 4

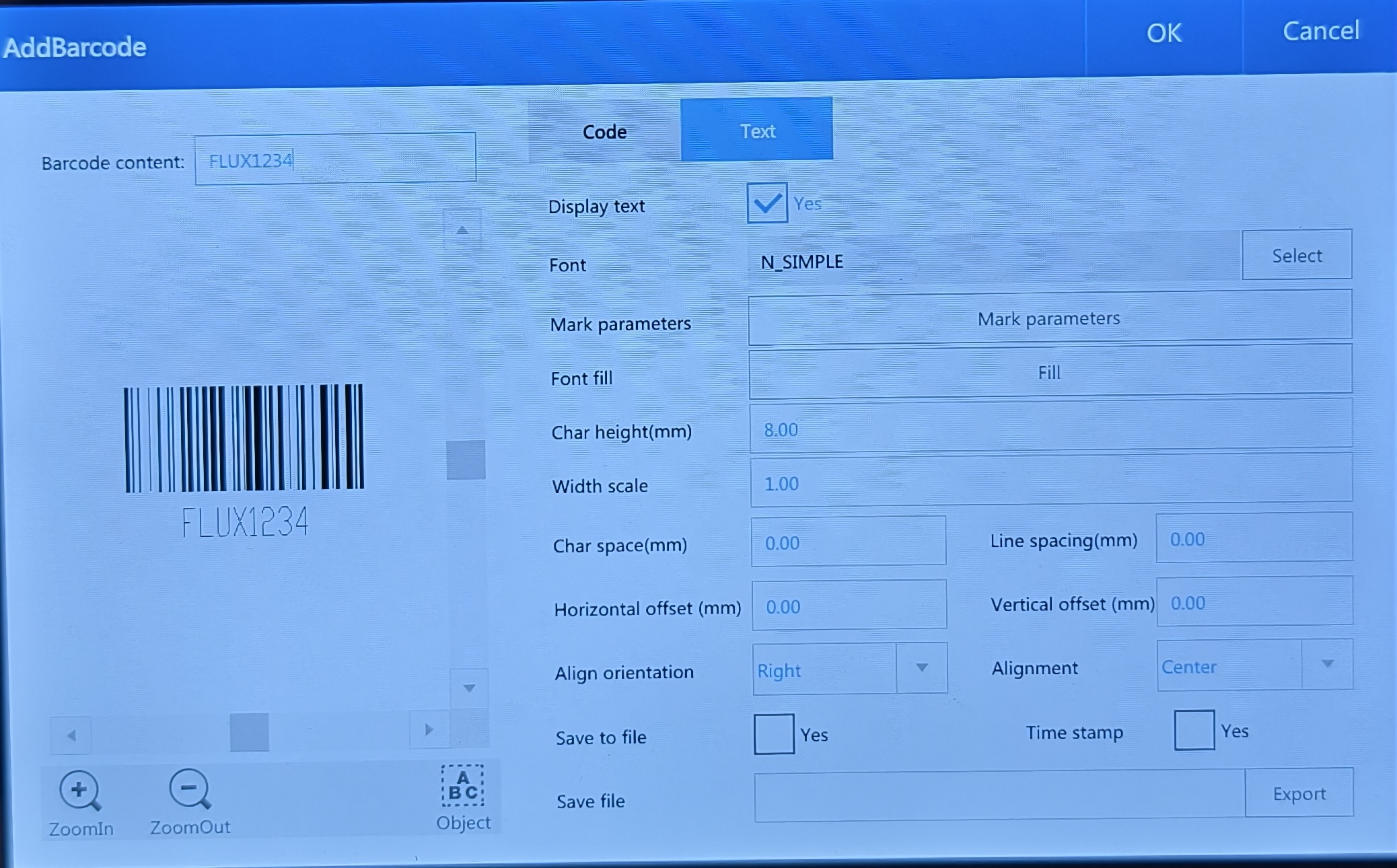

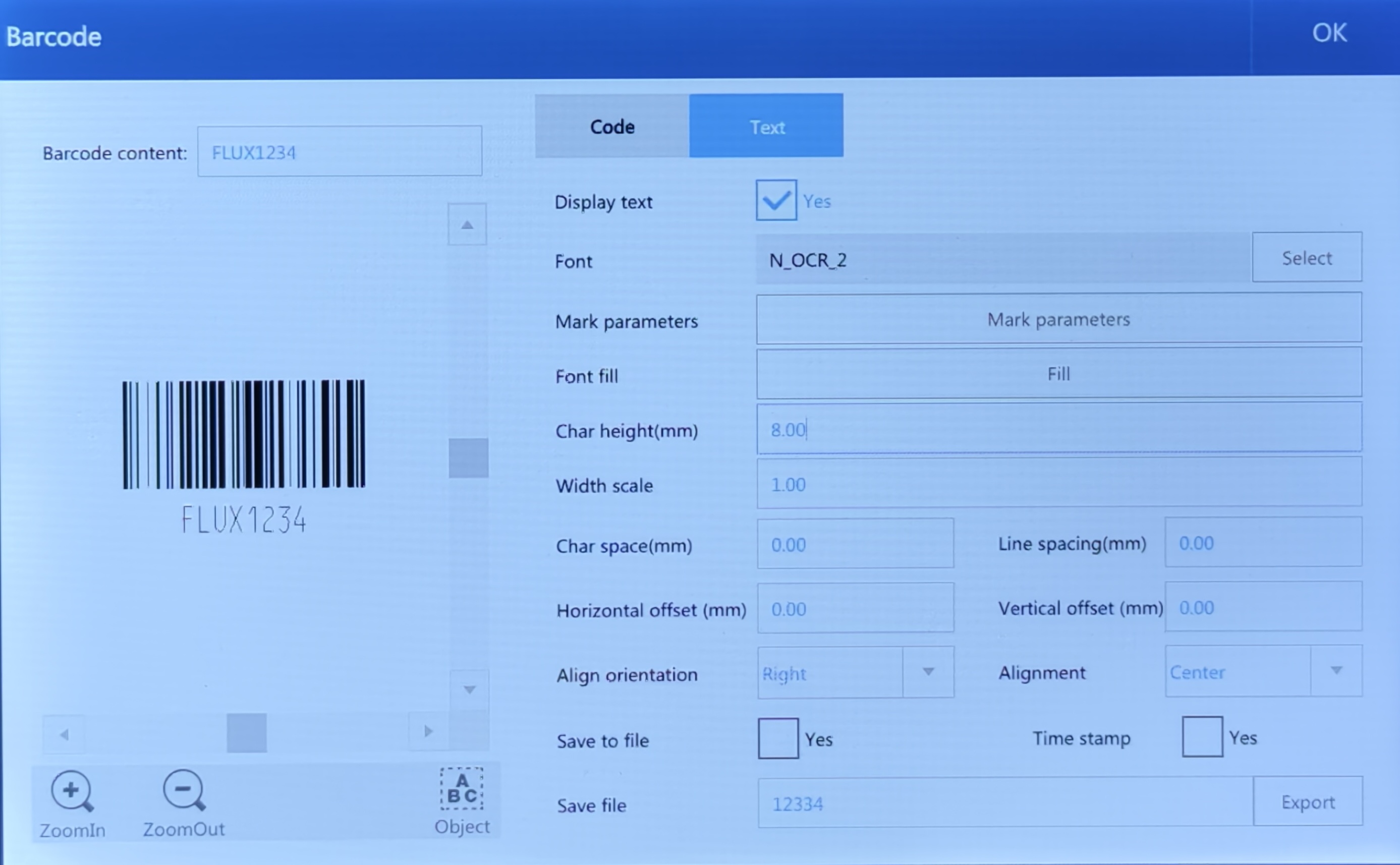

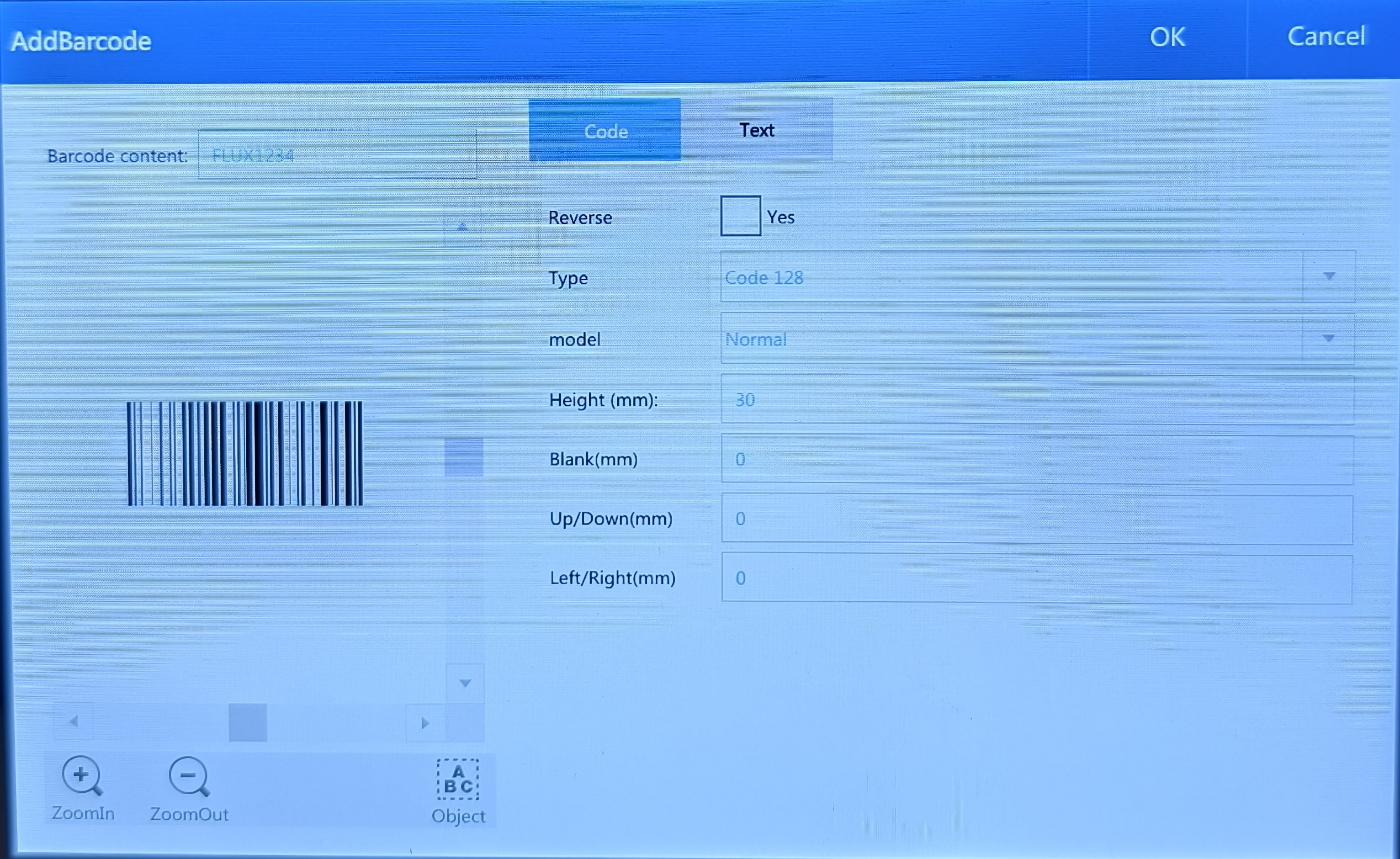

您可以編輯條碼的格式、版本和外部文字等選項。
請參考下表了解各選項的說明，並根據您的條碼需求選擇適當的設定。在本範例中，將使用預設設定，並顯示外部文字。

條碼 條碼內容 條碼的內容。關於文字工具，請參閱 3. 文字. 反向 若勾選此項，條碼將會反向顯示。 標準條碼 反向條碼 類型  編碼類型。（條碼 128、條碼 39、EAN128...等） 模式 此為內部測試用。請選擇「一般」作為預設值。 高度（mm） 條碼的高度。 留白（mm） 若設定邊框，此選項會在條碼和邊框之間增加距離。可使用下方的工具設定邊框。 上/下（mm） 設定條碼的上下邊框。 左/右（mm） 設定條碼的左右邊框。   文字 顯示文字 若勾選此項，將會顯示條碼內容。 字型 文字內容的字型。 雕刻參數 此為內部測試用途，請忽略此功能。 字型填充 填充字型。（此功能僅適用於特殊應用，建議不要更改。） 字元高度 (mm) 文字內容的高度。 寬度比例 調整寬度比例。數值越大，文字寬度越寬。 字元間距 (mm) 文字內容中每個字元之間的間距。 行距 (mm) 此為內部測試用途，請忽略此功能。 水平偏移 (mm) 您可以將文字向右或向左移動。使用正值向右移動，負值向左移動。 垂直偏移 (mm) 您可以將文字向上或向下移動。使用正值向上移動，負值向下移動。 對齊方向 此功能不適用於條碼。 對齊 此功能不適用於條碼。 儲存至檔案 此為內部測試用途，請忽略此功能。 時間戳記 此為內部測試用途，請忽略此功能。 儲存檔案 此為內部測試用途，請忽略此功能。

步驟 5

按下「確定」完成建立條碼。

步驟 6

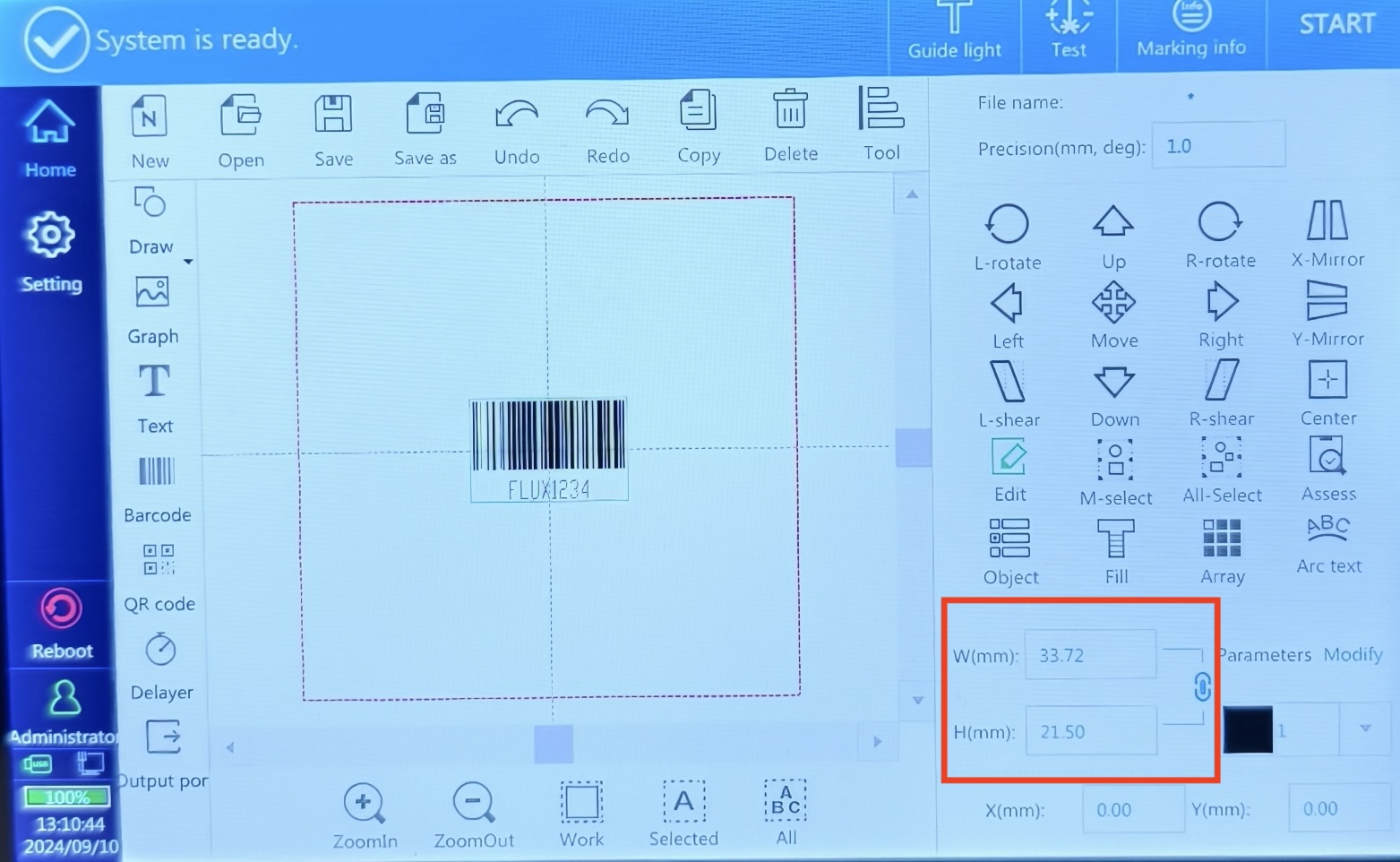

如有需要，請調整條碼大小。

步驟 7

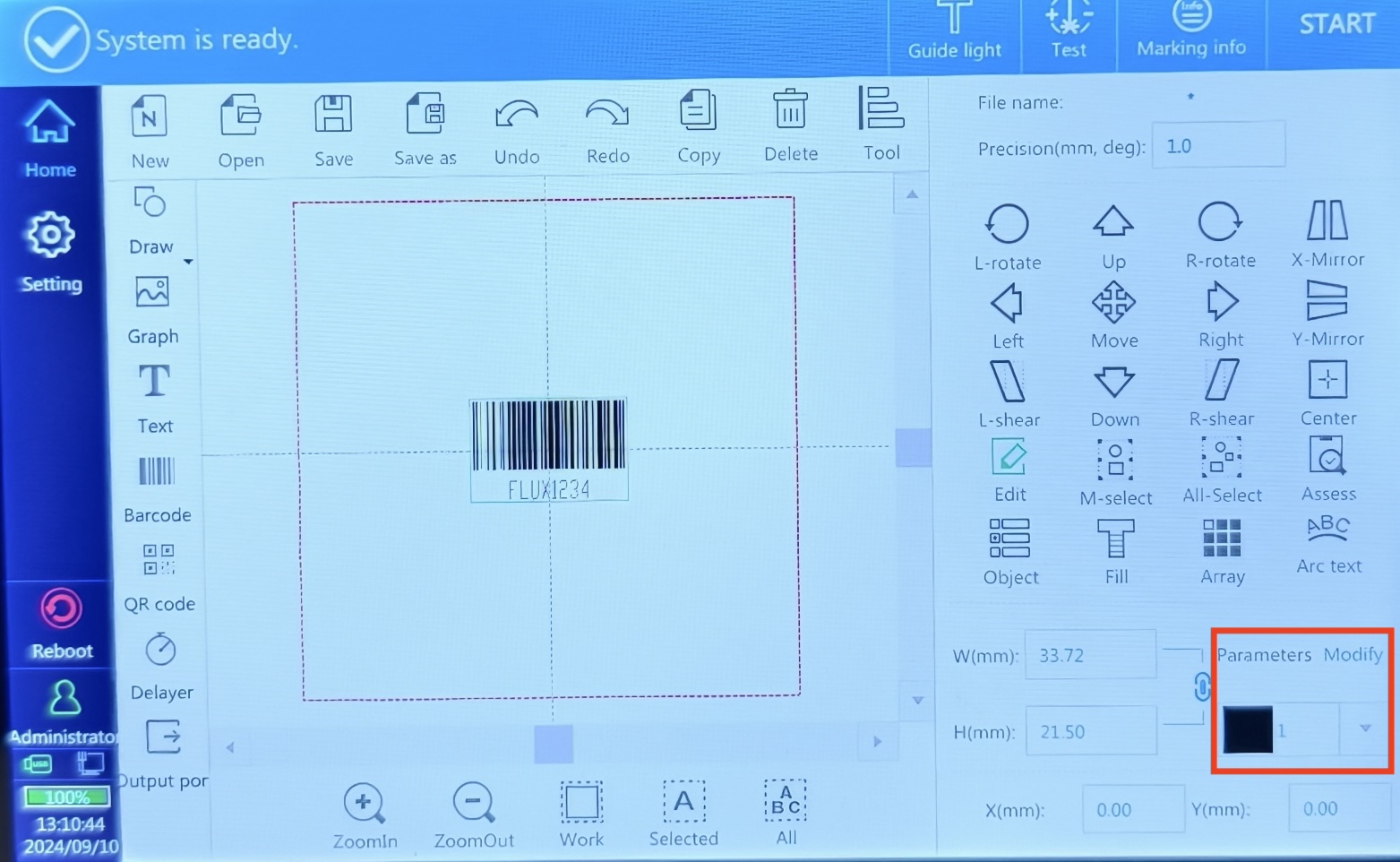

根據材料選擇適當的雕刻參數（功率比和速度）。
如有需要，請修改數值。

步驟 8

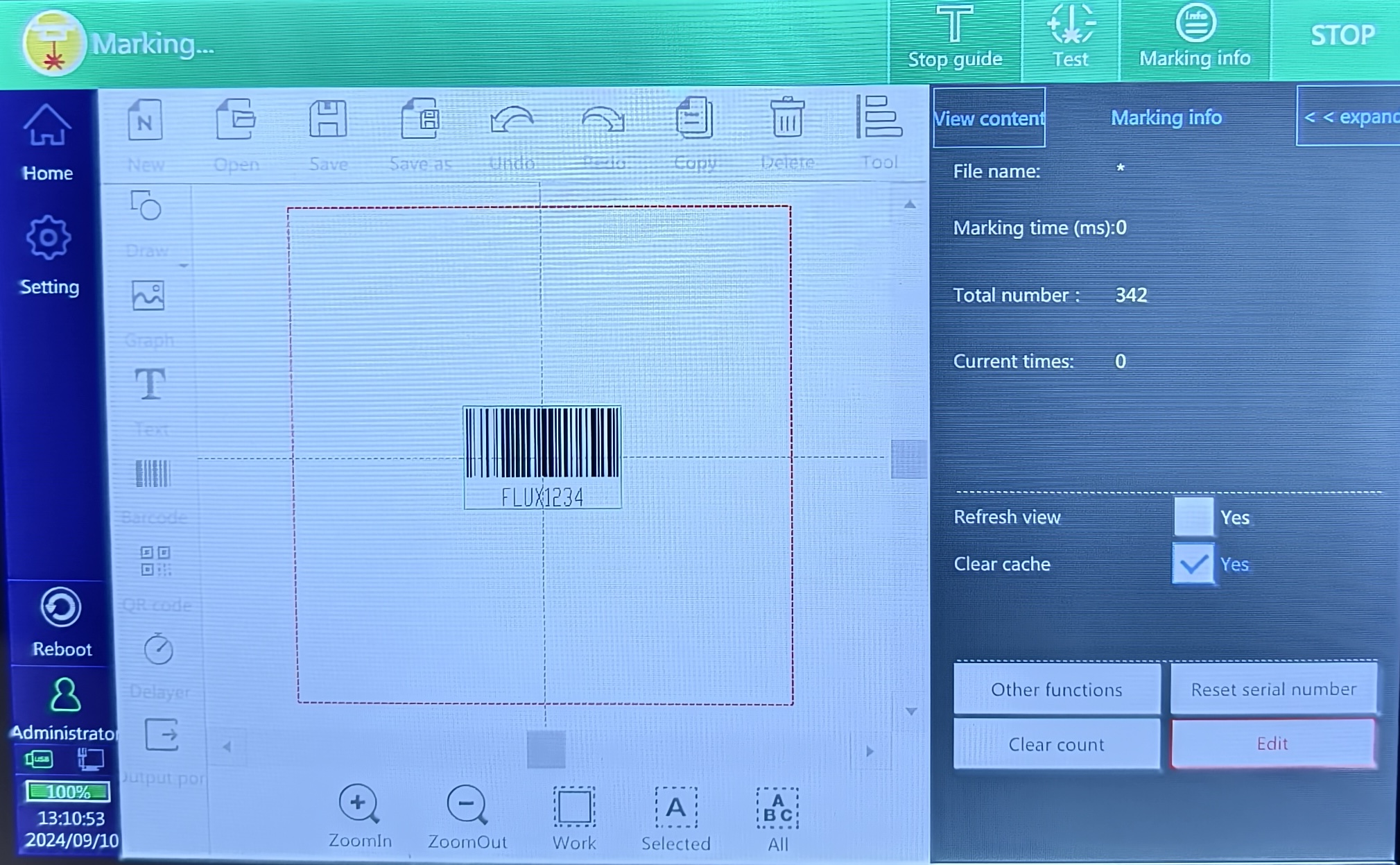

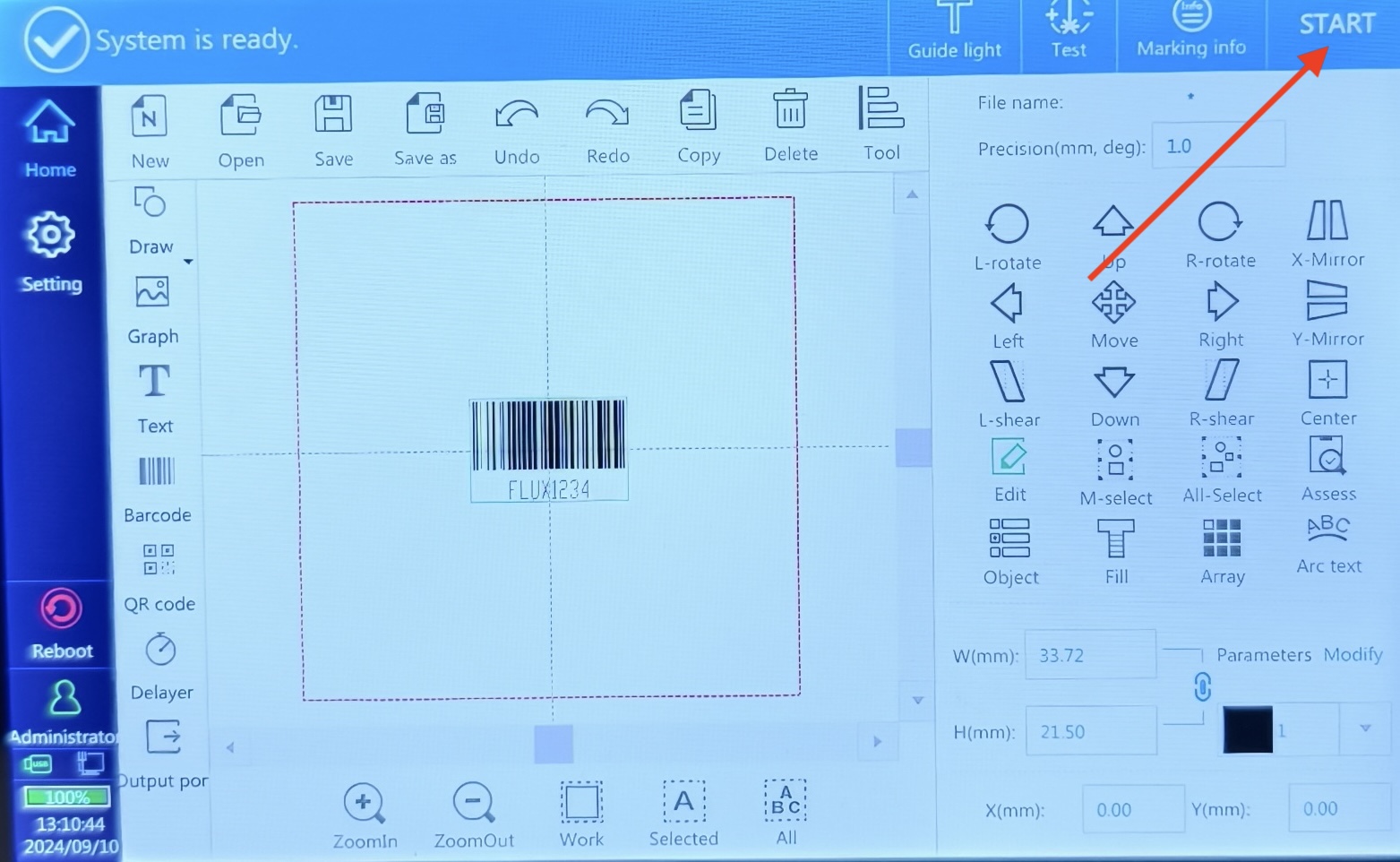

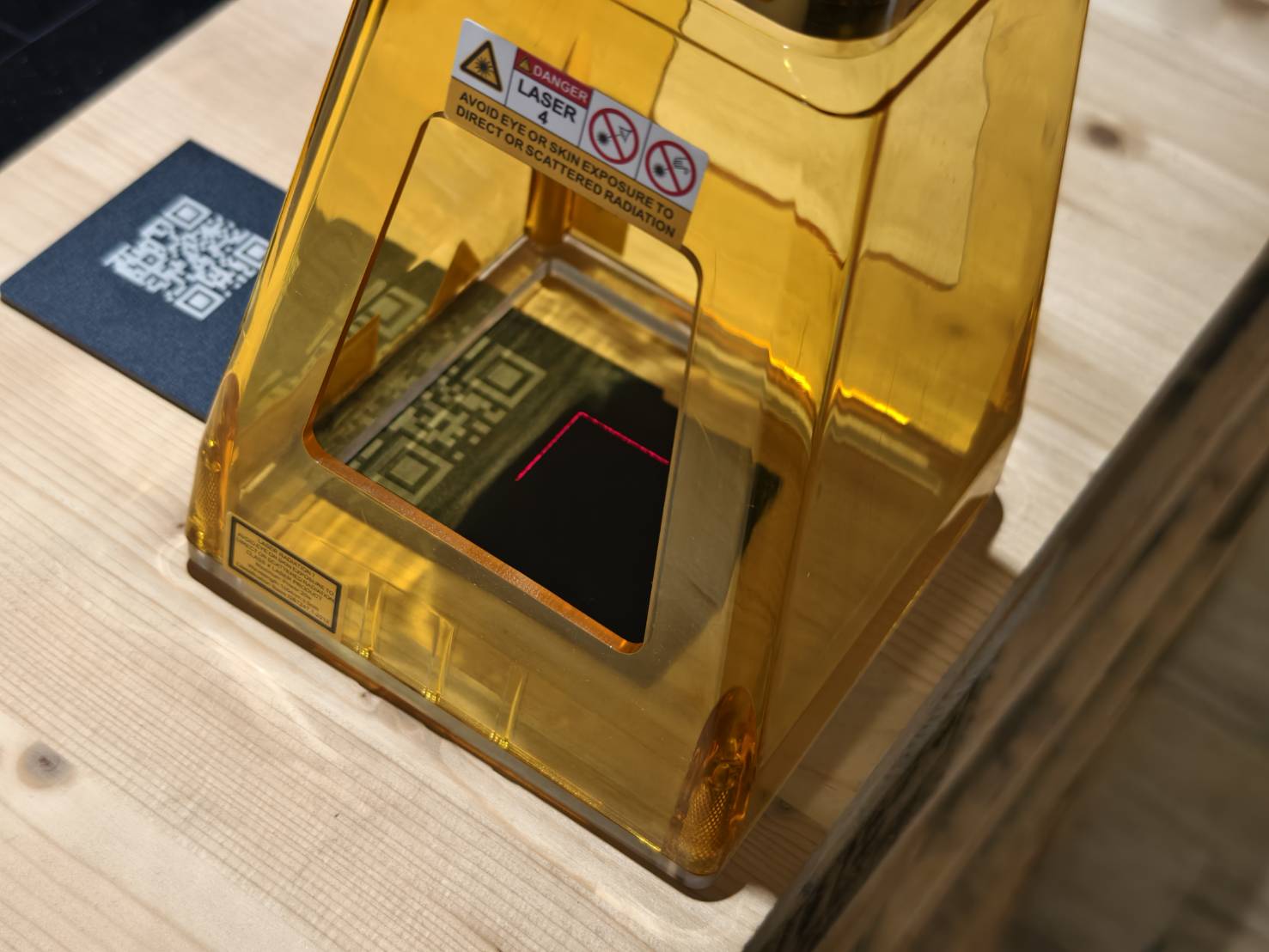

開始雕刻。

步驟 10

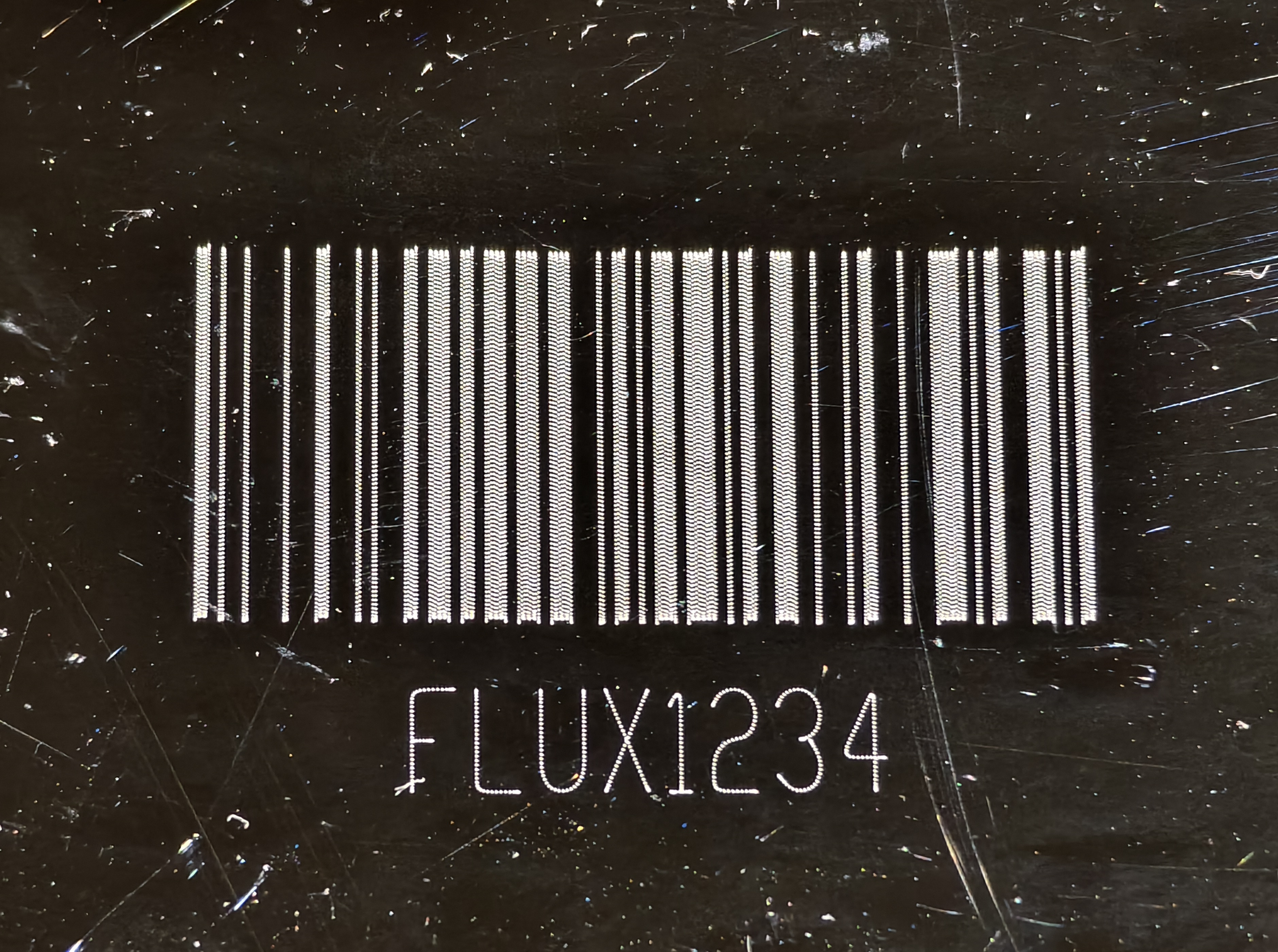

檢查結果。
