Beambox II - RK 主機板更換

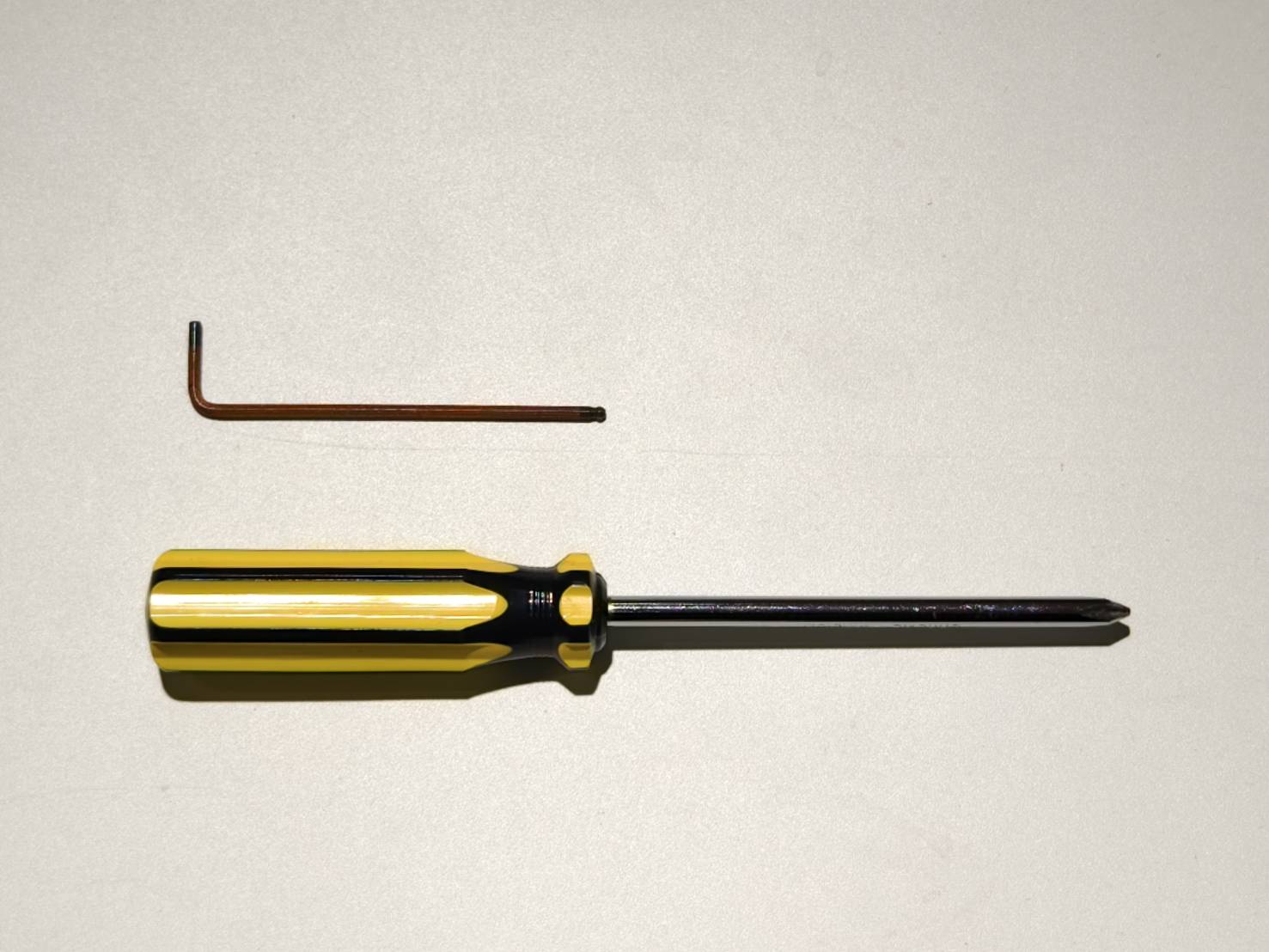

工具

步驟 1

使用 Beam Studio 下載相機校正資料。

⚠︎ 若您的機器無法正常開機或連接電腦，請 聯絡客戶服務 以取得資料。

1. 將 Beam Studio 更新至 2.4.5 版或以上。
2. 選擇「機器→機器名稱→相機校正資料→下載資料」。

下載的檔案將為 .zip 格式，並以您的機器名稱命名。
例如，Beambox II (Timothy) .zip。

步驟 2

關閉機器，並拔除電源線。

步驟 3

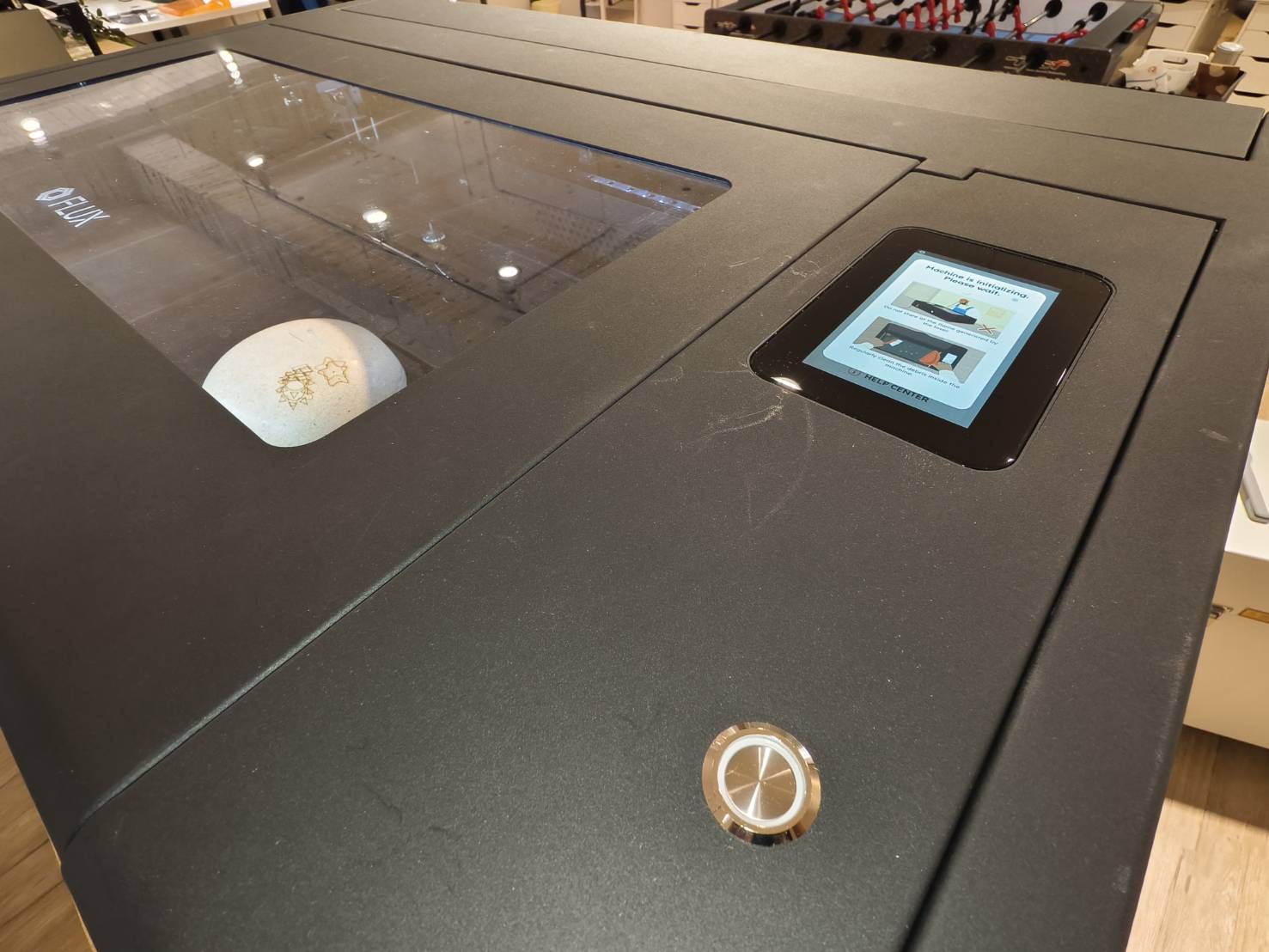

打開側蓋以檢視機器內部。

• 使用十字螺絲起子鬆開螺絲後打開側蓋。



步驟 4

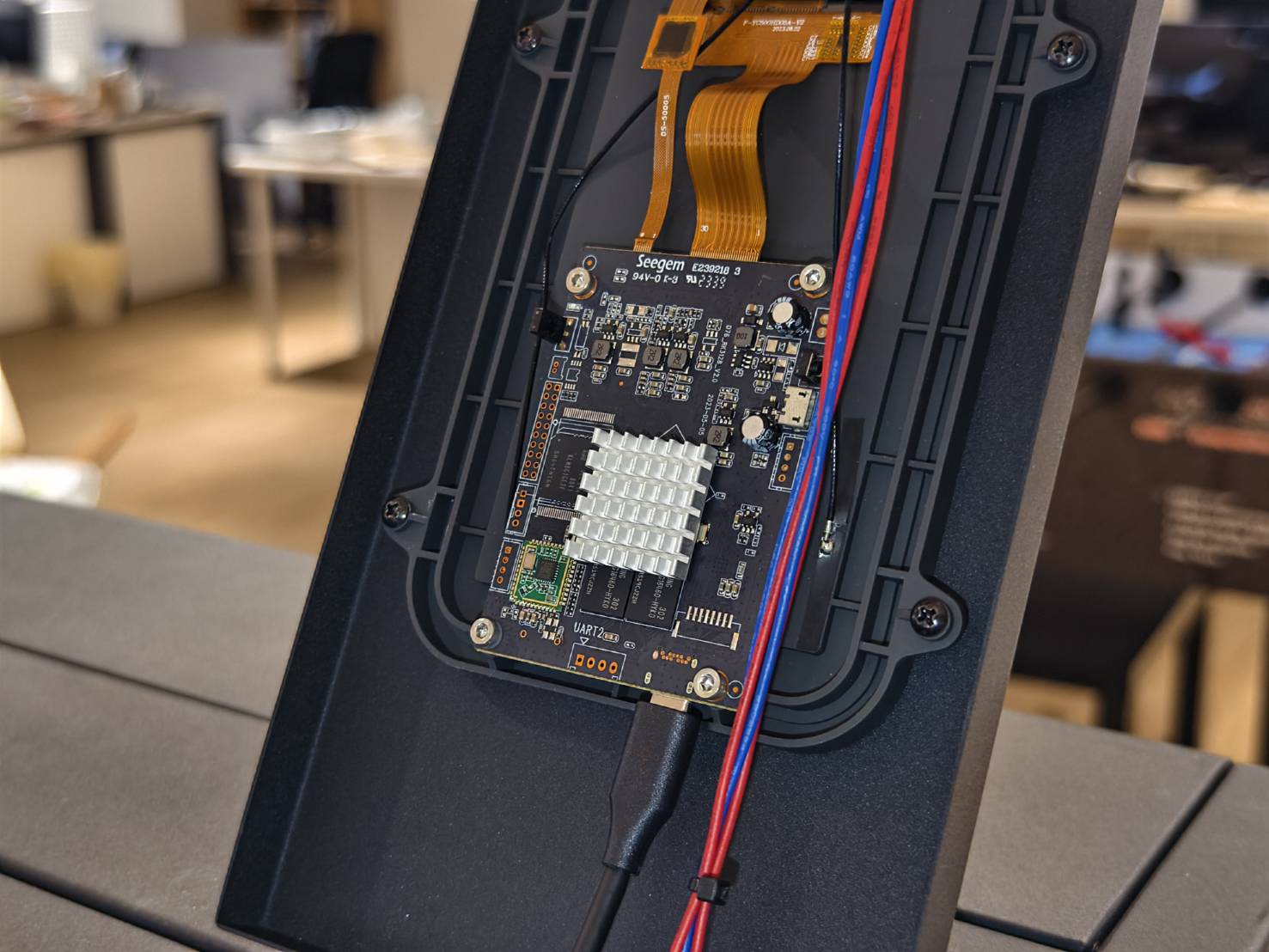

• 拔下 Type-C 連接線，並使用 2.5mm 六角扳手移除四顆螺絲。



步驟 5

從 RK 板上拔除與螢幕的連接線和 Wi-Fi 天線。
（如果您的機器沒有黑色的 Wi-Fi 連接線，可以略過此步驟）

步驟 6

將螢幕連接線和 Wi-Fi 天線插入新的 RK 板。
（如果您的機器沒有黑色的 Wi-Fi 連接線，可以略過此步驟）

步驟 7

鎖上新的 RK 板的螺絲，並重新插上 USB-C 連接線。

步驟 8

關上側蓋並鎖緊螺絲。

步驟 9

開啟機器電源。

步驟 10

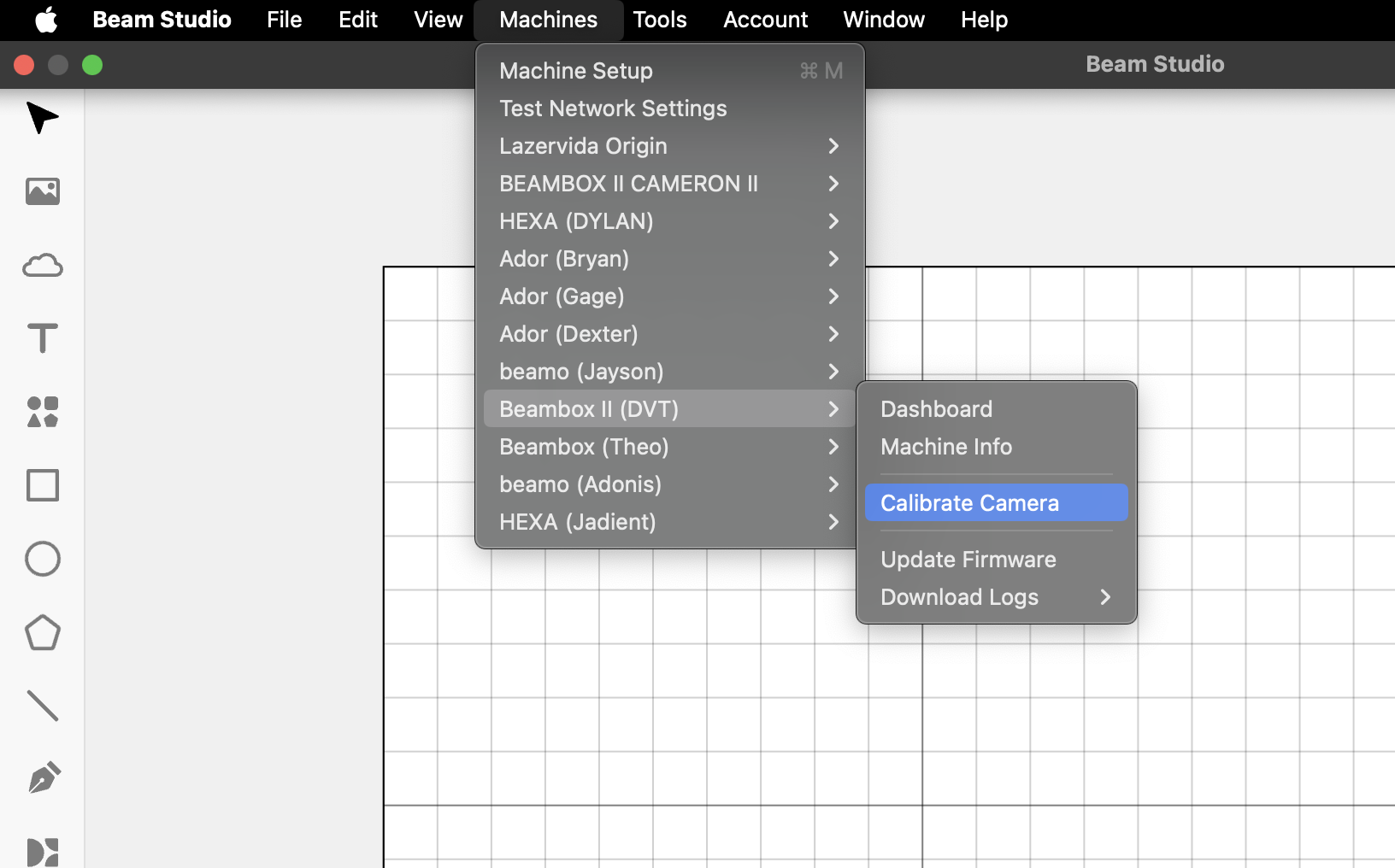

執行 Beam Studio 2.4.5 或更新版本，選擇「機器→機器名稱→相機校正資料→上傳資料→選擇在 步驟 1."

⚠︎ 如果您沒有下載資料、資料遺失或損壞，請執行 進階相機校正。

步驟 11

請 重新校正相機 以獲得正確的預覽畫面。
