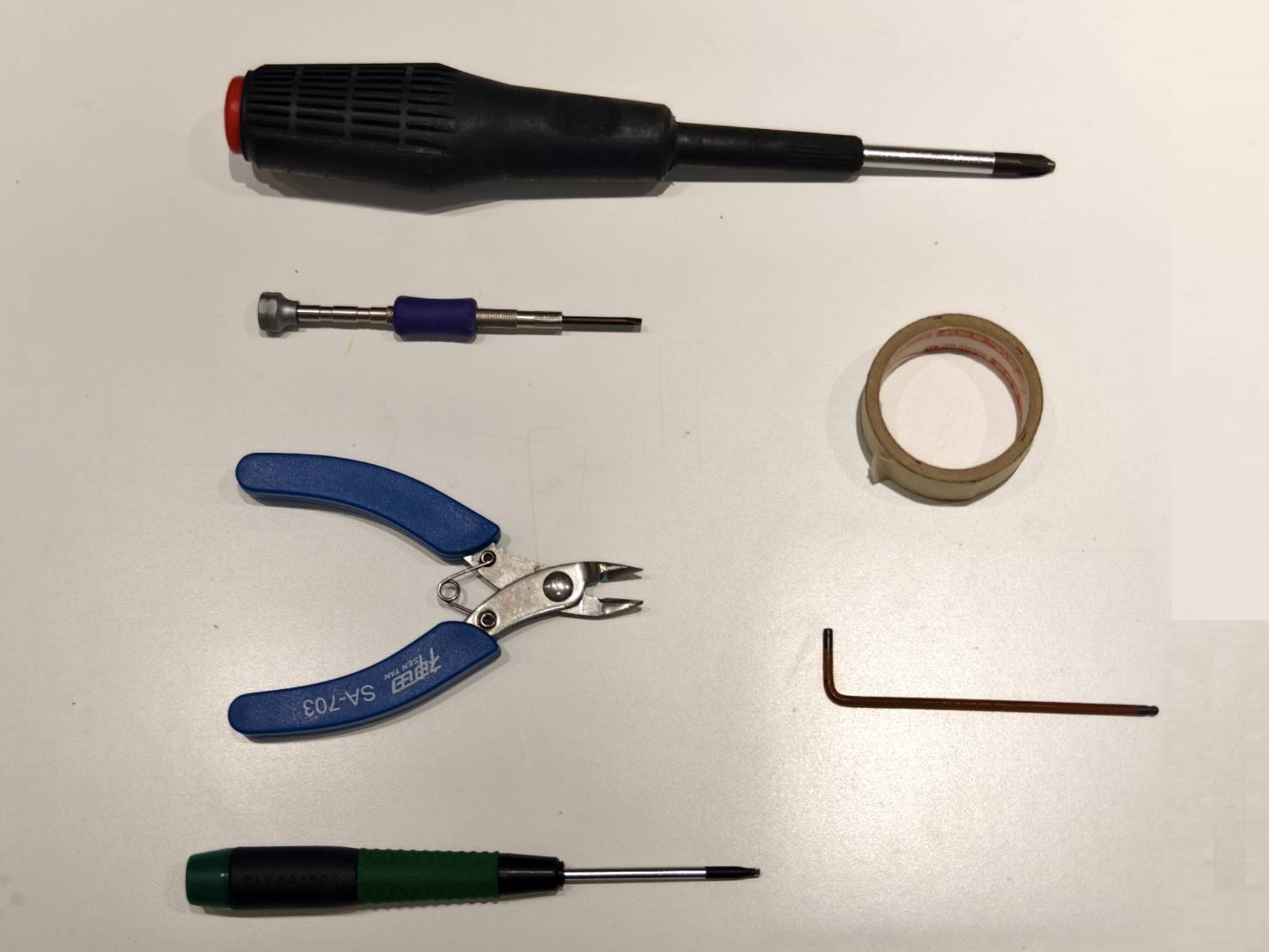

工具
| 1 | 十字螺絲起子 |
| 2 | 一字螺絲起子（小） |
| 3 | 斜口鉗 |
| 4 | 膠帶 |
| 5 | T8 星型螺絲起子 |
| 6 | 2.5mm 六角扳手 |
| 7 | 手電筒（選配） |
步驟 1
關閉機器電源，並拔除電源線。
步驟 2
打開側蓋以檢視機器內部。
-
使用十字螺絲起子打開側蓋。
使用星型螺絲起子打開水泵蓋。
步驟 3

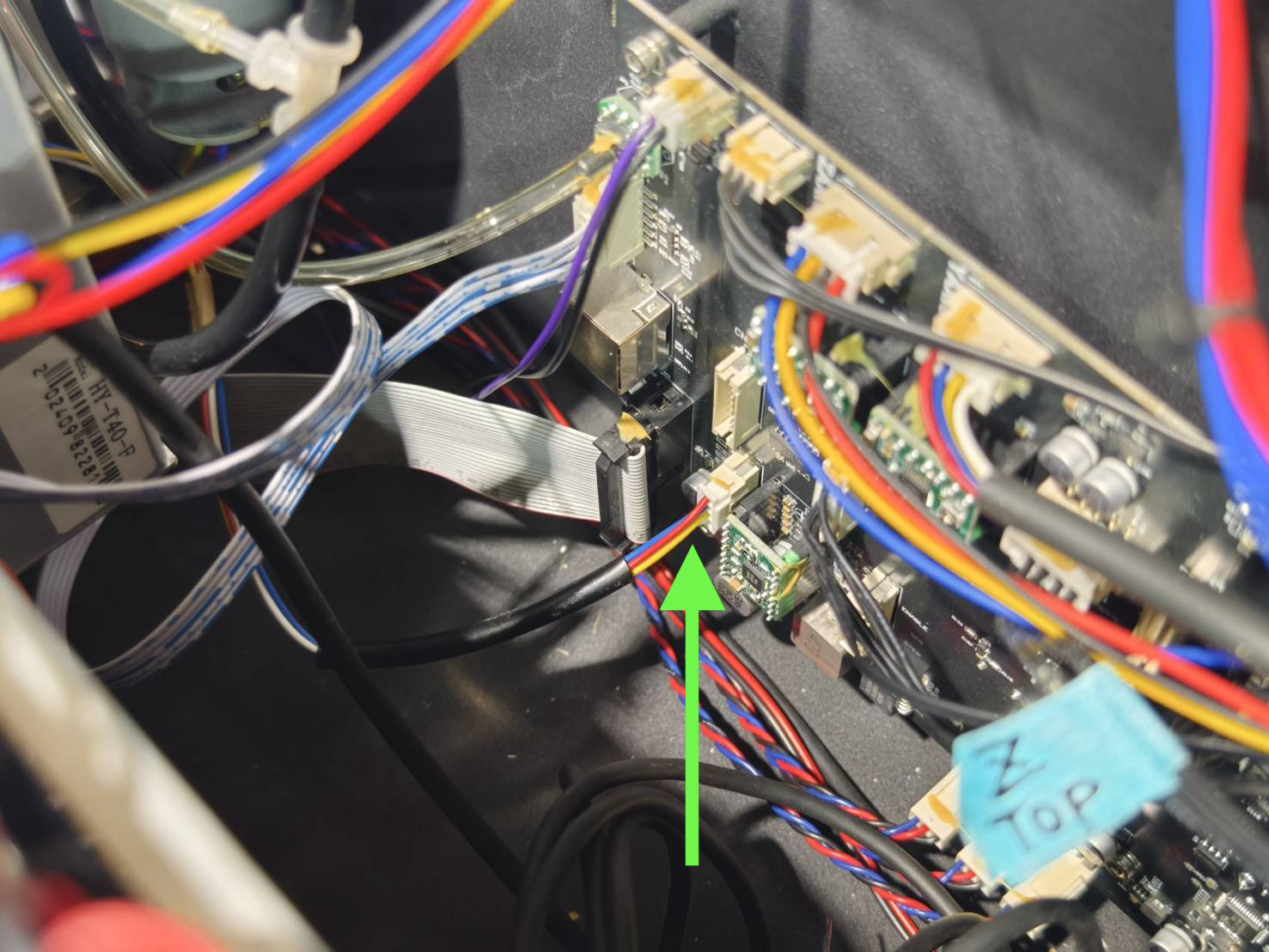

從主機板上拔除 X 軸馬達的連接線。（您也可以參考 接線圖.)
步驟 4
在機器關機狀態下，將新的 X 軸馬達線插入主機板進行測試。
接著，開啟機器測試回原點功能。
當機器執行回原點時，雷射頭會先移動到最上方，然後新馬達應該會「逆時針」旋轉。
注意：
如果新馬達沒有移動或「順時針」旋轉，請關閉機器電源，重新插拔連接線，重新啟動並再次測試。
如果新馬達仍然無法正常運作，請聯絡 客戶支援.
步驟 5
關閉機器電源，並拔除電源線。
步驟 6

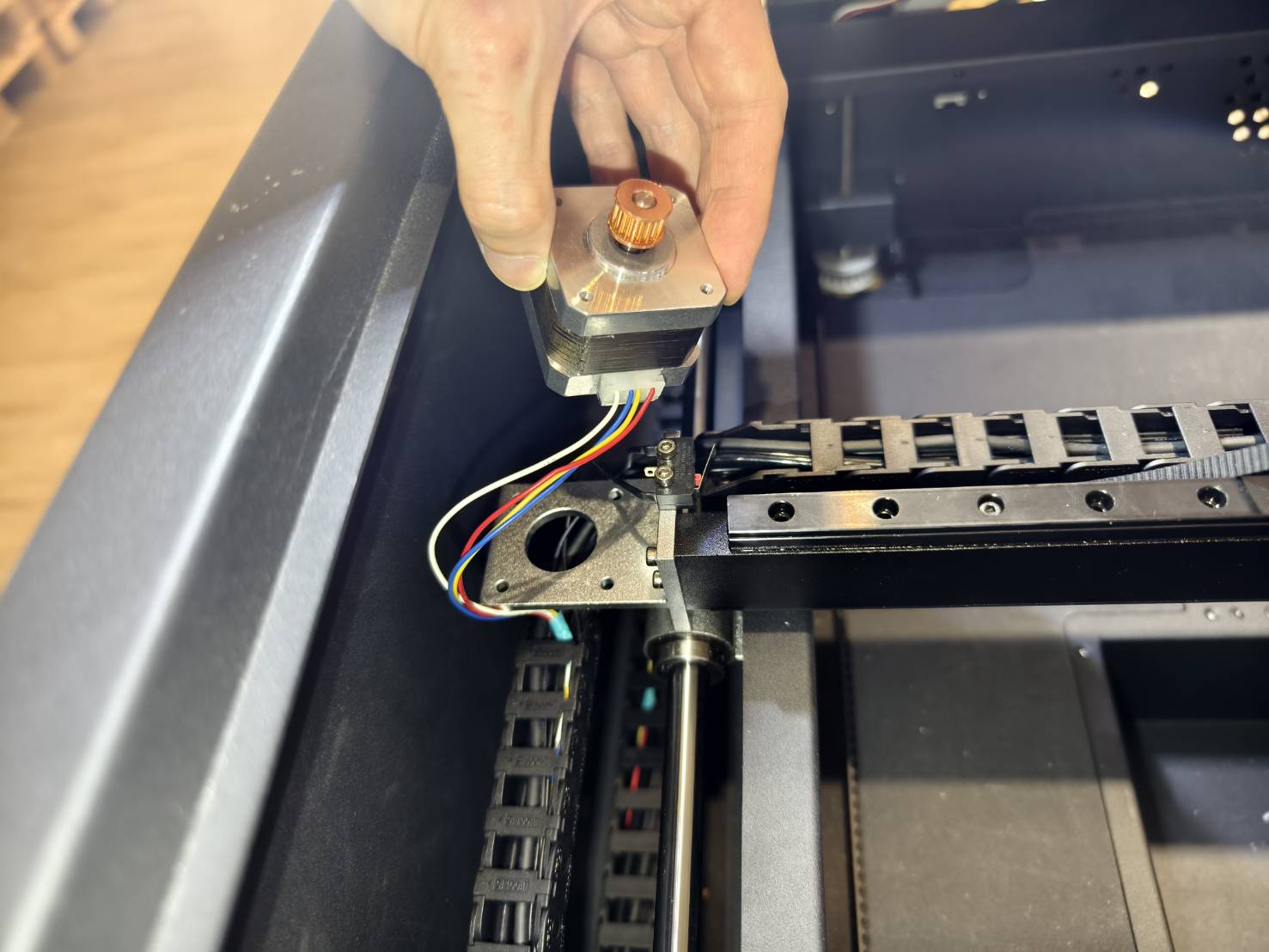

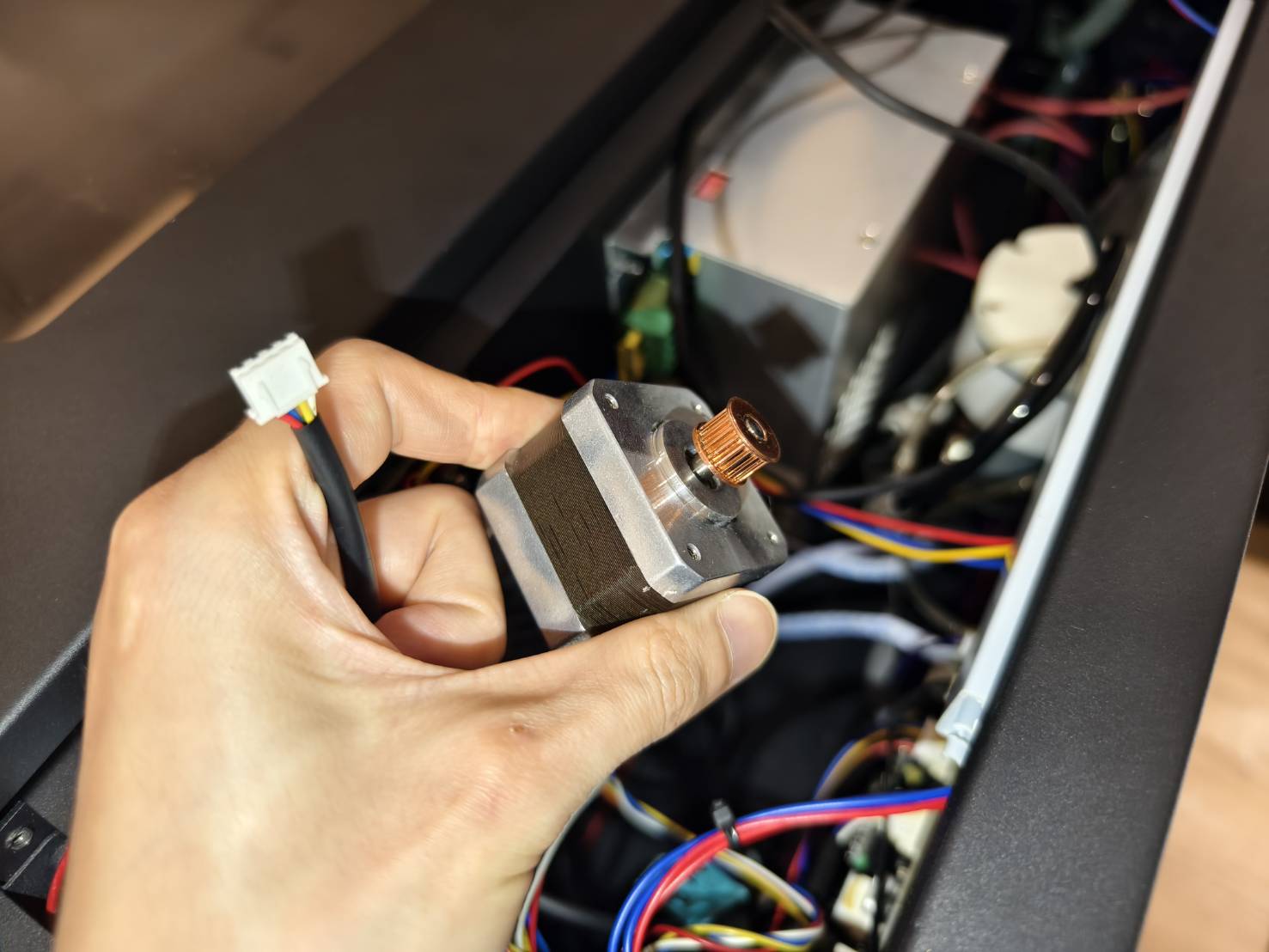

從機器中移除新馬達。
步驟 7

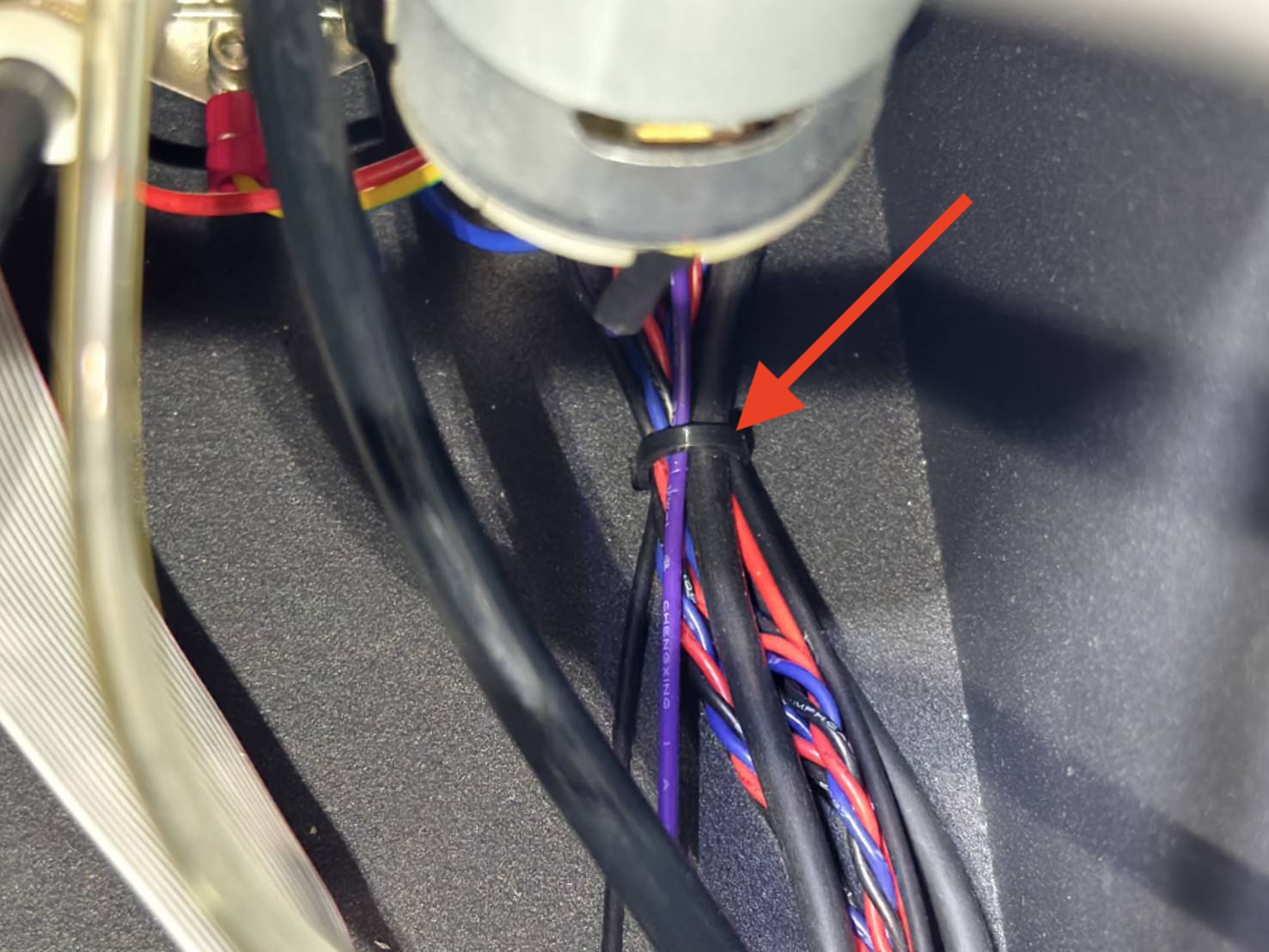

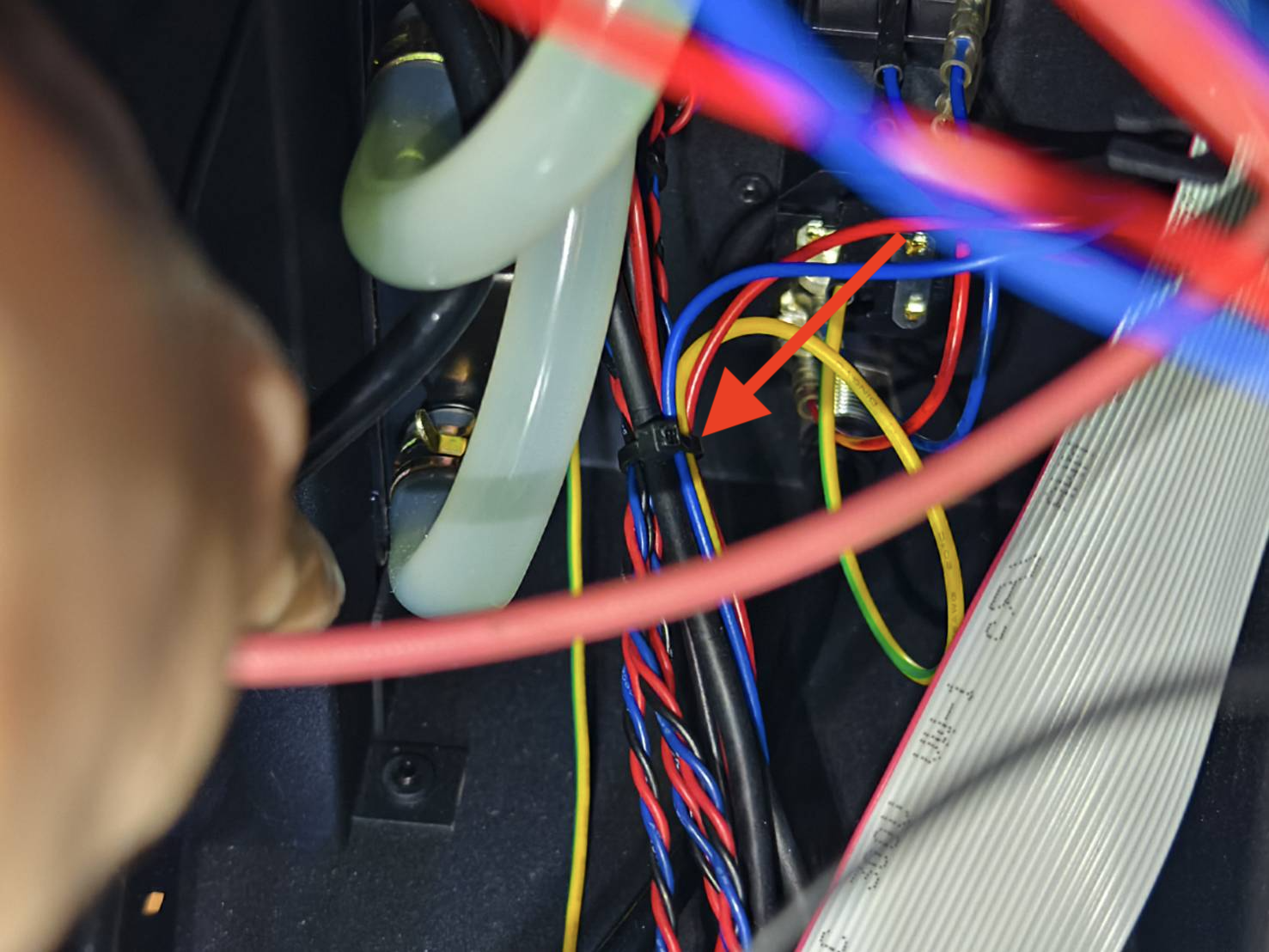

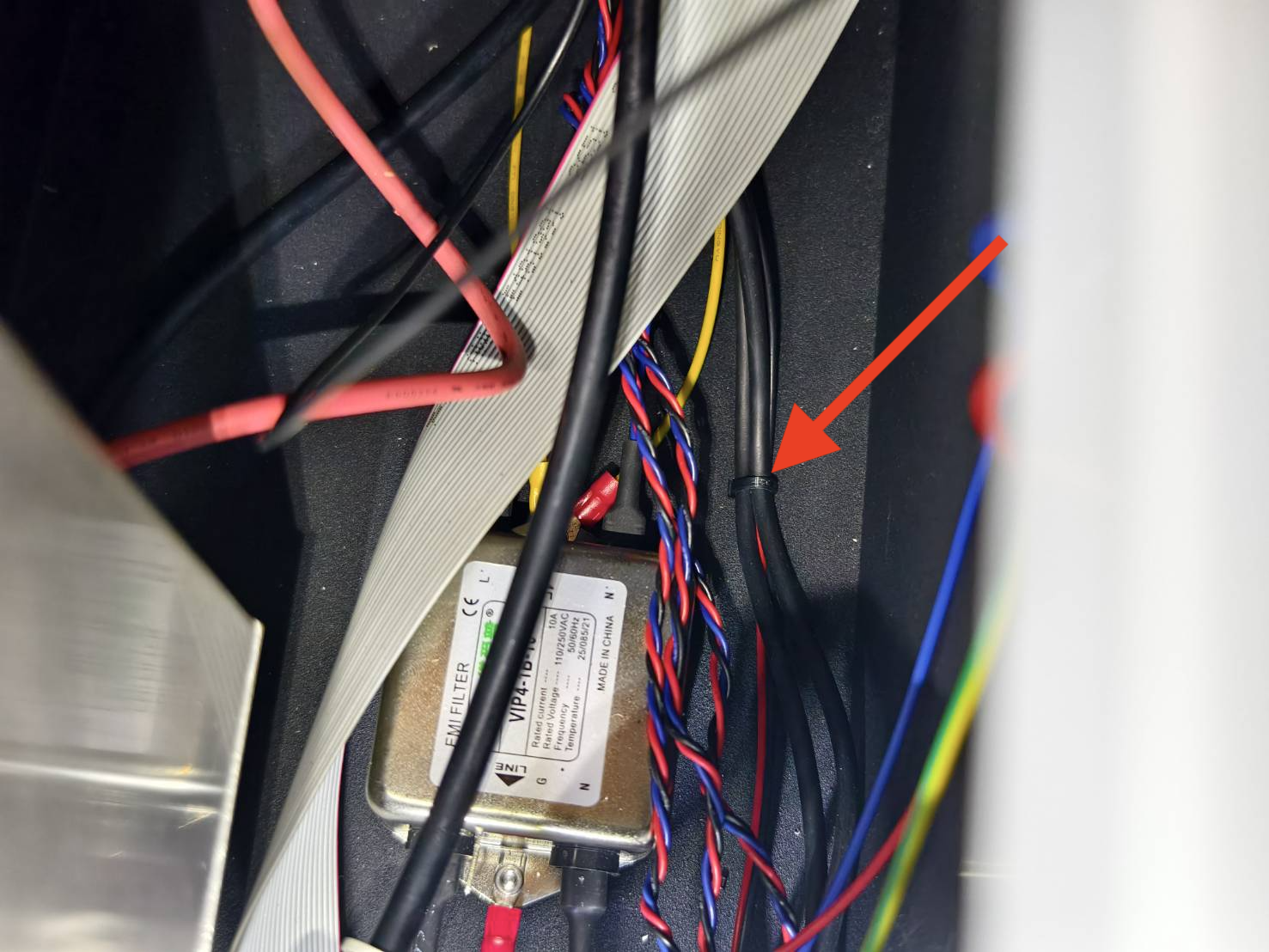

剪斷主機板側的束線帶。在此範例中有 3 個束線帶。根據您的機器型號，可能會有更多。這裡的目的是剪斷綁住 X 軸馬達線的束線帶。
步驟 8
鬆開右側白色皮帶輪座上的兩個指旋螺絲，即可取下 X 軸馬達上的皮帶。
(不需完全移除螺絲。將螺絲鬆開到底即可。
此步驟的目的是讓皮帶鬆開，以便從 X 軸馬達上拆卸。)
步驟 9

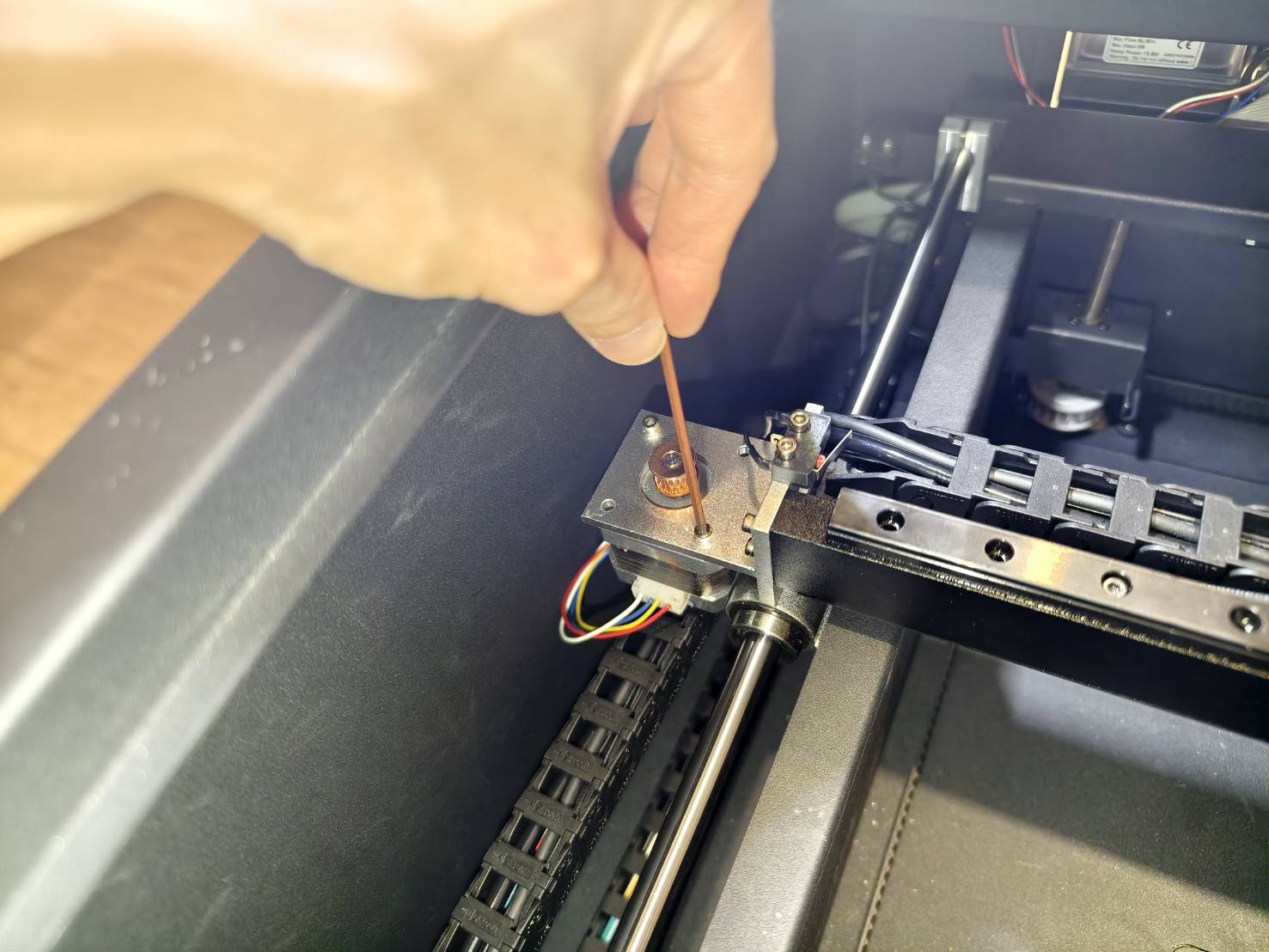

轉開四個六角螺絲以拆卸 X 軸馬達。
馬達和第二反射鏡組件將會被拆下。
您可以將它們保持在此狀態。
步驟 9

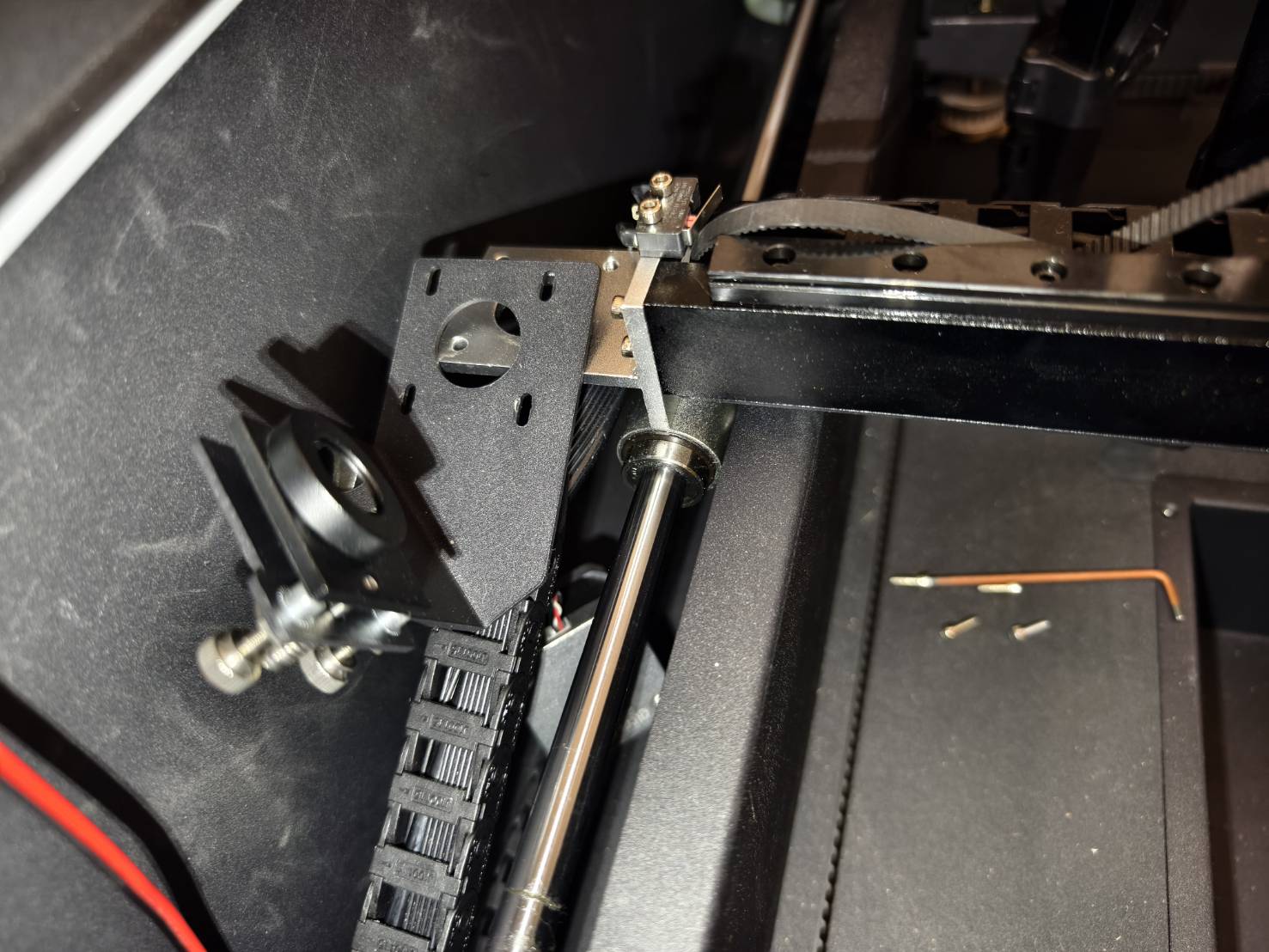

拆下連接在第二反射鏡座底部的拖鏈接頭。
接著可以取下第二反射鏡座。請妥善保管以便之後重新組裝。
步驟 10

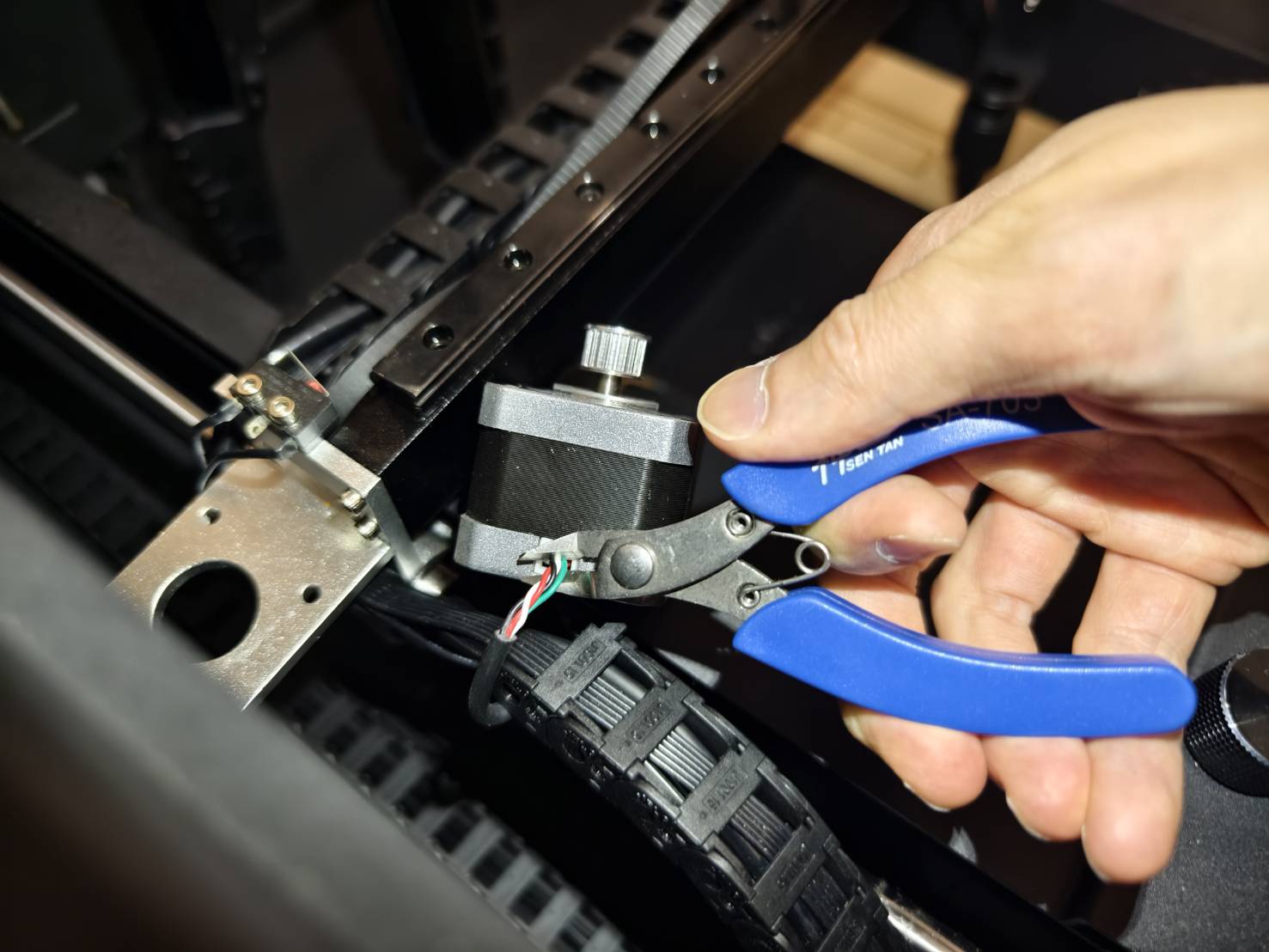

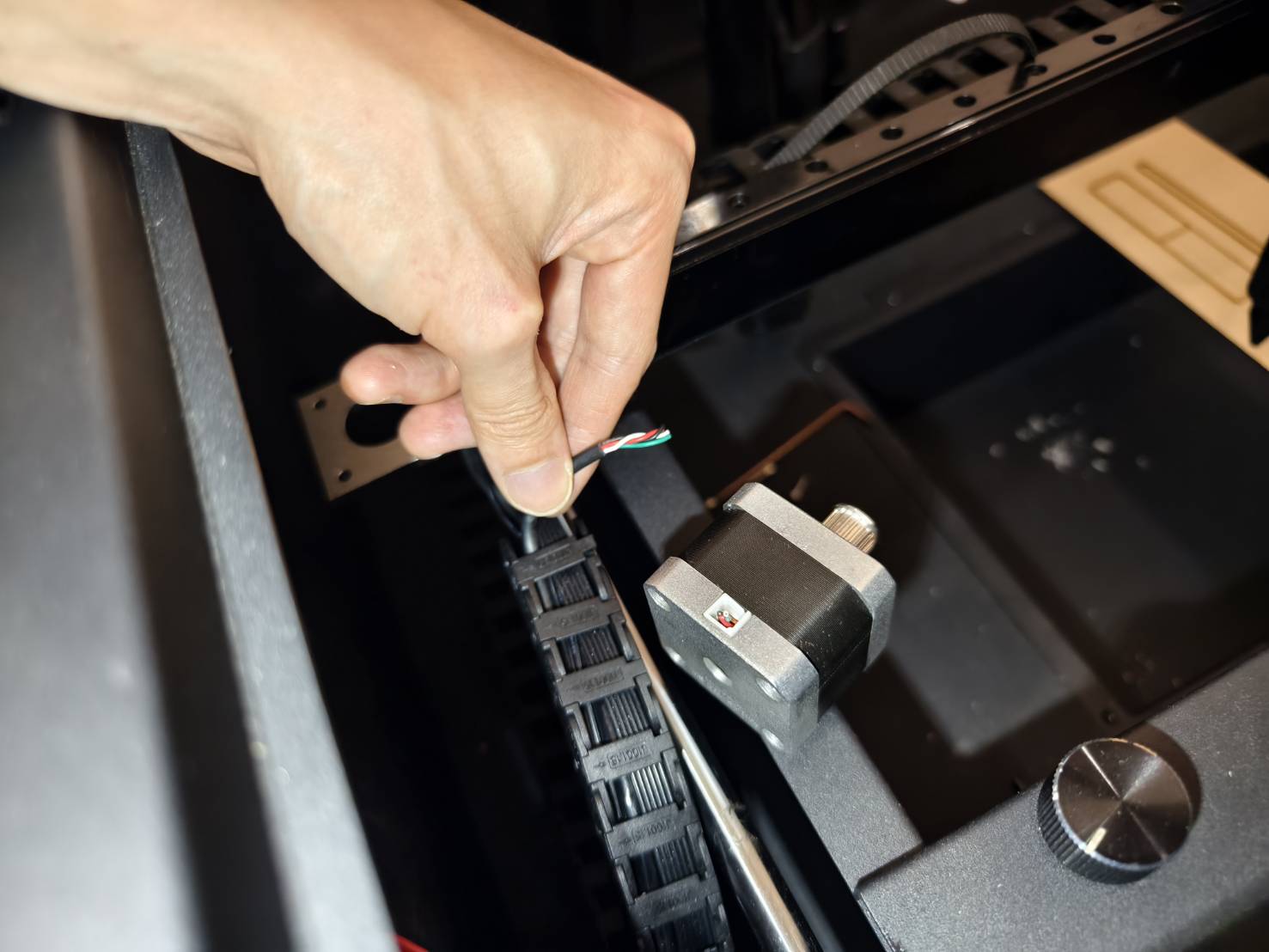

從馬達上剪斷舊馬達的電線。 請盡量從靠近舊馬達的位置剪斷電線，以保留較長的電線長度。
步驟 11
拆下機器背面的塑膠拖鏈。
移除塑膠拖鏈。可使用小型一字螺絲起子打開拖鏈接頭。
扭轉接頭以分離拖鏈。
步驟 12
找到舊馬達的電纜並用膠帶標記。
剪斷電纜並將其拉出至水泵側。
步驟 13

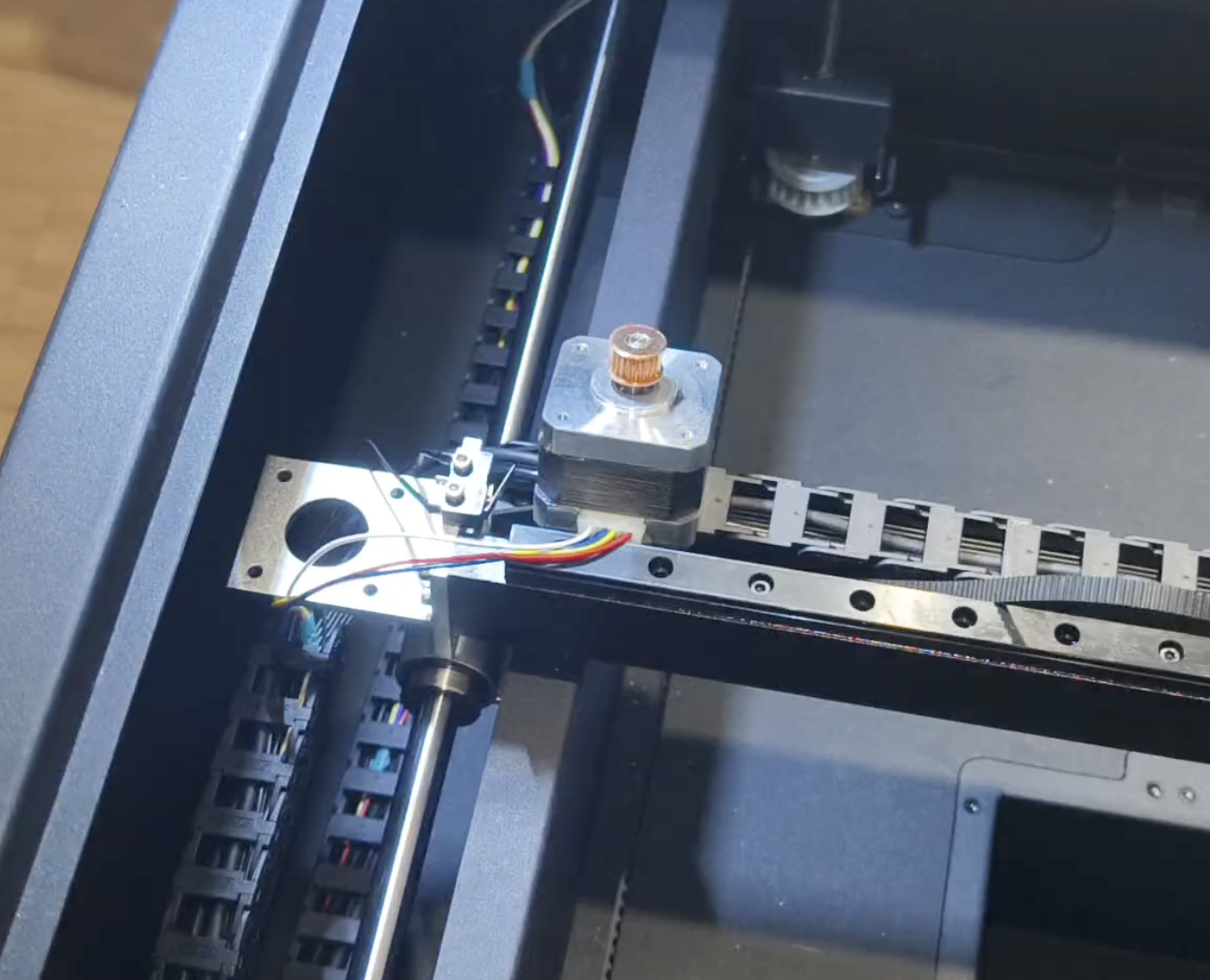

暫時將新馬達固定在機器上。
步驟 14 (Optional)
如果您的馬達線沒有捆綁成電纜，可以用膠帶將它們包裹在一起，這樣後續操作會更方便。
如果您的馬達已經有電纜而非散線，請跳過此步驟。
步驟 15
將新馬達的接頭拉出至水泵側。
步驟 16

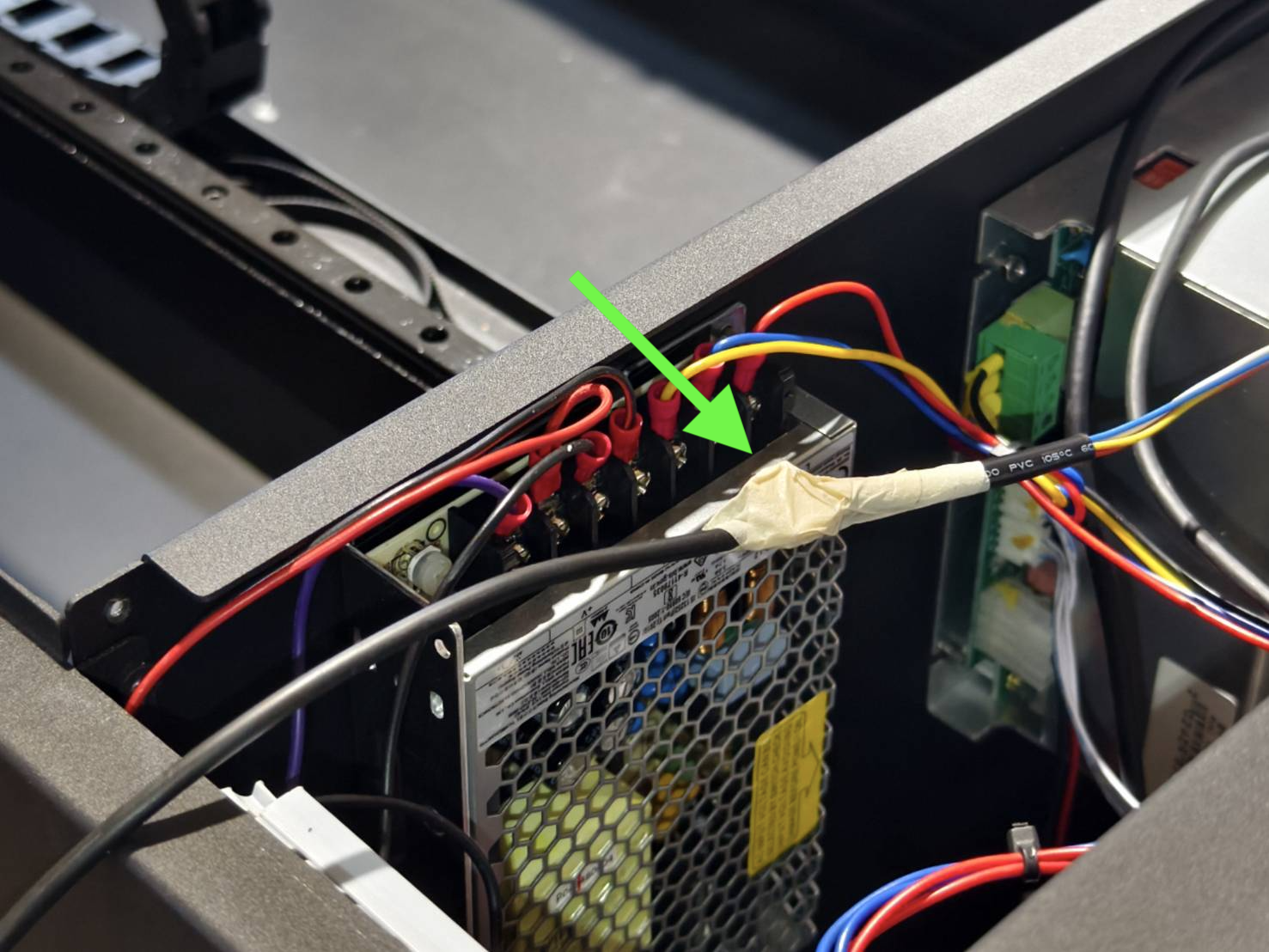

用膠帶將舊電纜與新馬達的接頭連接起來。
連接後請測試其強度，以確保連接足夠牢固。
步驟 17
將電纜的剩餘部分拉到機器後方，並如影片所示留出一定長度讓電纜平放在底部。
步驟 18

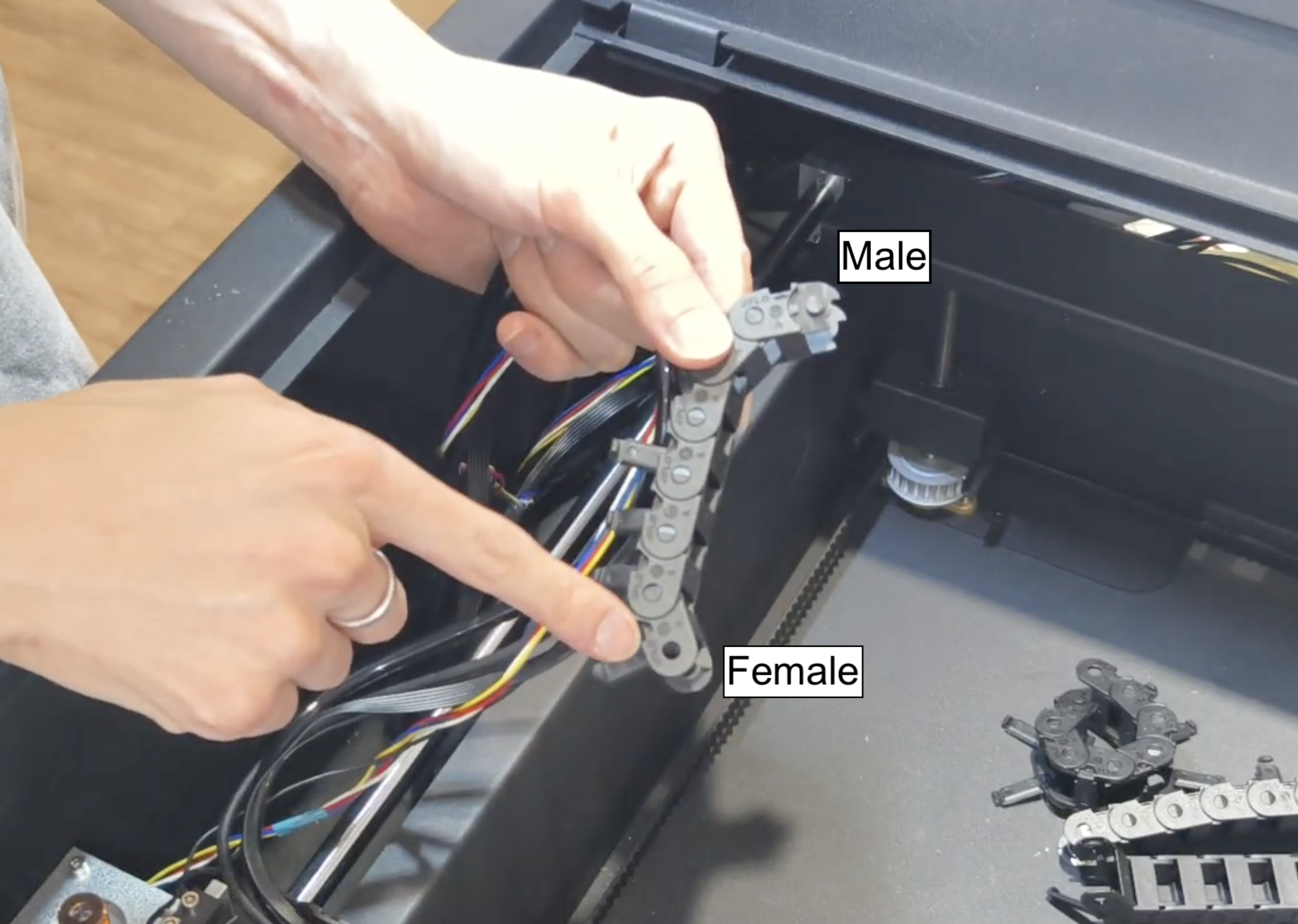

重新安裝拖鏈。請注意，拖鏈的正確方向是朝下，即每個關節的開口都應朝下。拖鏈本身也有正確的方向，公頭端應朝向機器後方，母頭端應朝向前方。
步驟 19
將拖鏈重新連接到機器後方底部。
步驟 20
卸下 X 軸馬達。
步驟 21（選擇性）
如果馬達端的纜線過長或過短，您可以從水泵端拉動來調整。
步驟 22

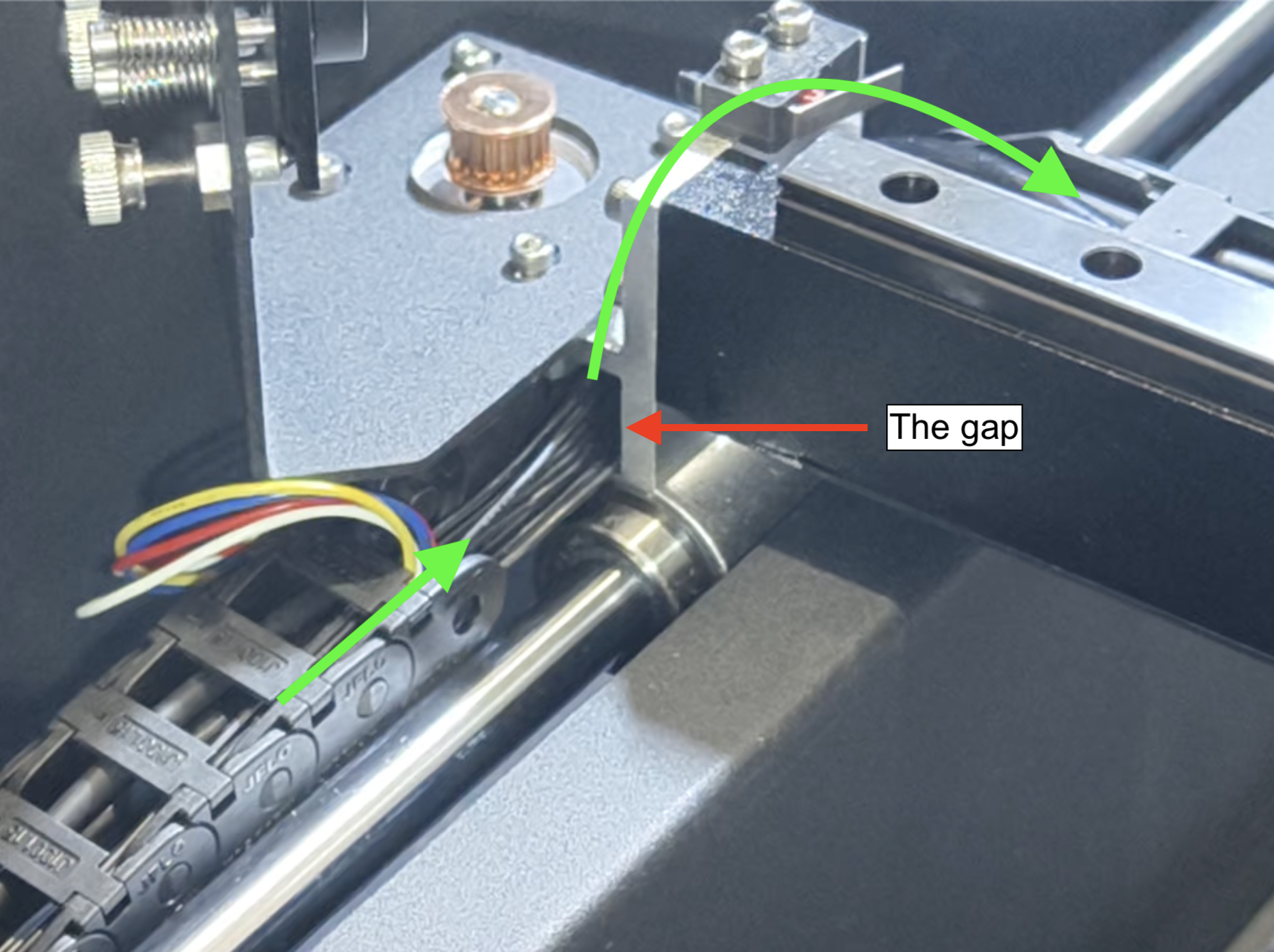

安裝第二反射鏡座和 X 軸馬達。
所有纜線都將通過機架和 X 軸馬達之間的縫隙。
步驟 23
重新連接第二反射鏡座下方的拖鏈。
步驟 24

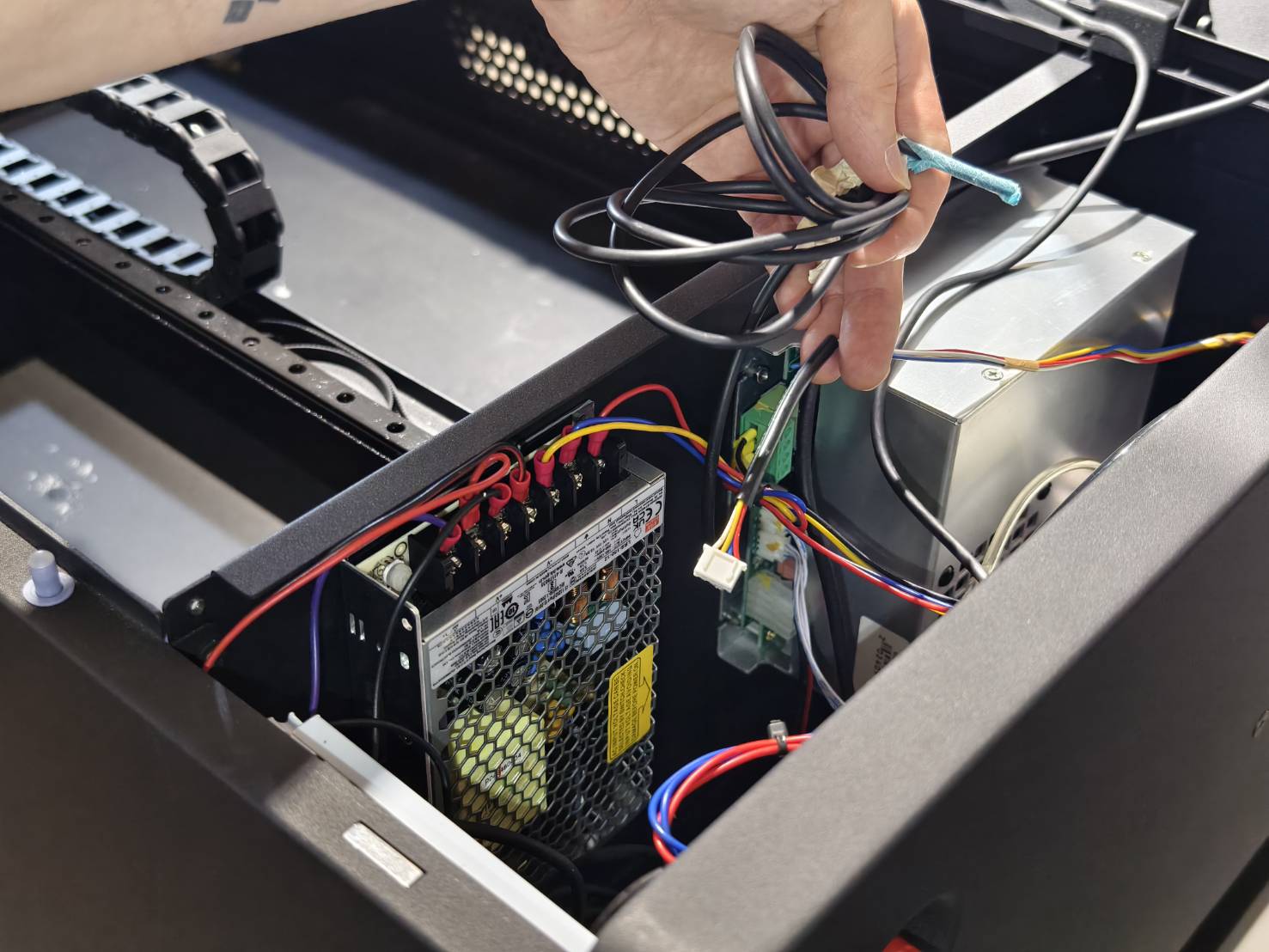

從主機板端拉動馬達的纜線，直到新馬達的連接器到達主機板。
步驟 25
移除膠帶，將新馬達的纜線插入主機板。
（您也可以參考 接線圖.)
步驟 26
將皮帶安裝在 X 軸馬達上。（確保皮帶的齒面朝內。）
步驟 27
透過鎖緊右側的手轉螺絲來拉緊 X 軸皮帶。
步驟 28
關閉側蓋並鎖緊螺絲。
關閉水泵蓋板。
步驟 29
檢查光路，因為在作業過程中移動了第二反射鏡座。
[4-9 光路檢查]
