Beambox II - 相機線更換

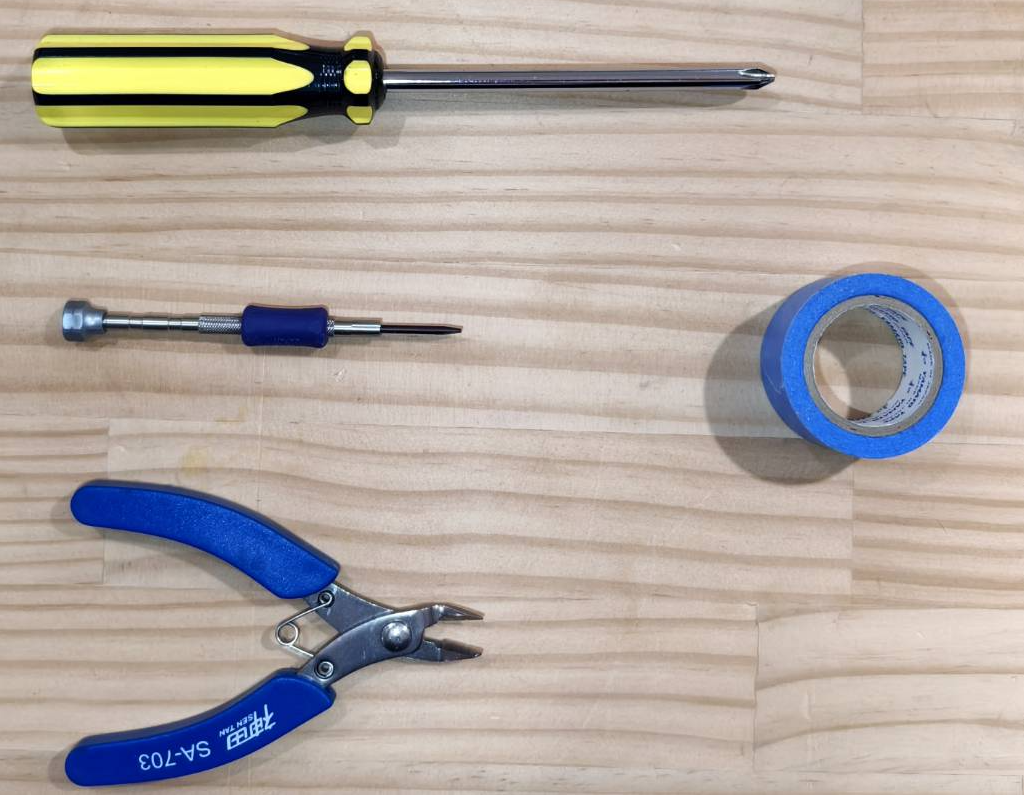

工具

步驟 1

打開側蓋以檢視機器內部。

• 使用十字螺絲起子打開側蓋。



步驟 2

從雷射頭端拔下相機線。

步驟 3

將新的相機線插入雷射頭端的相機模組和主機板端的 USB-A 接口進行測試。

注意：
若測試時無影像顯示，請重新啟動機器並再次測試。
如果重新啟動後仍然無法顯示影像，請聯絡客服。

步驟 4

外接測試完成後，請先將新的相機線拔除。

步驟 5

關閉機器電源，並拔除電源線。

步驟 6

剪斷雷射頭側的束線帶，並取出舊的相機線。

步驟 7

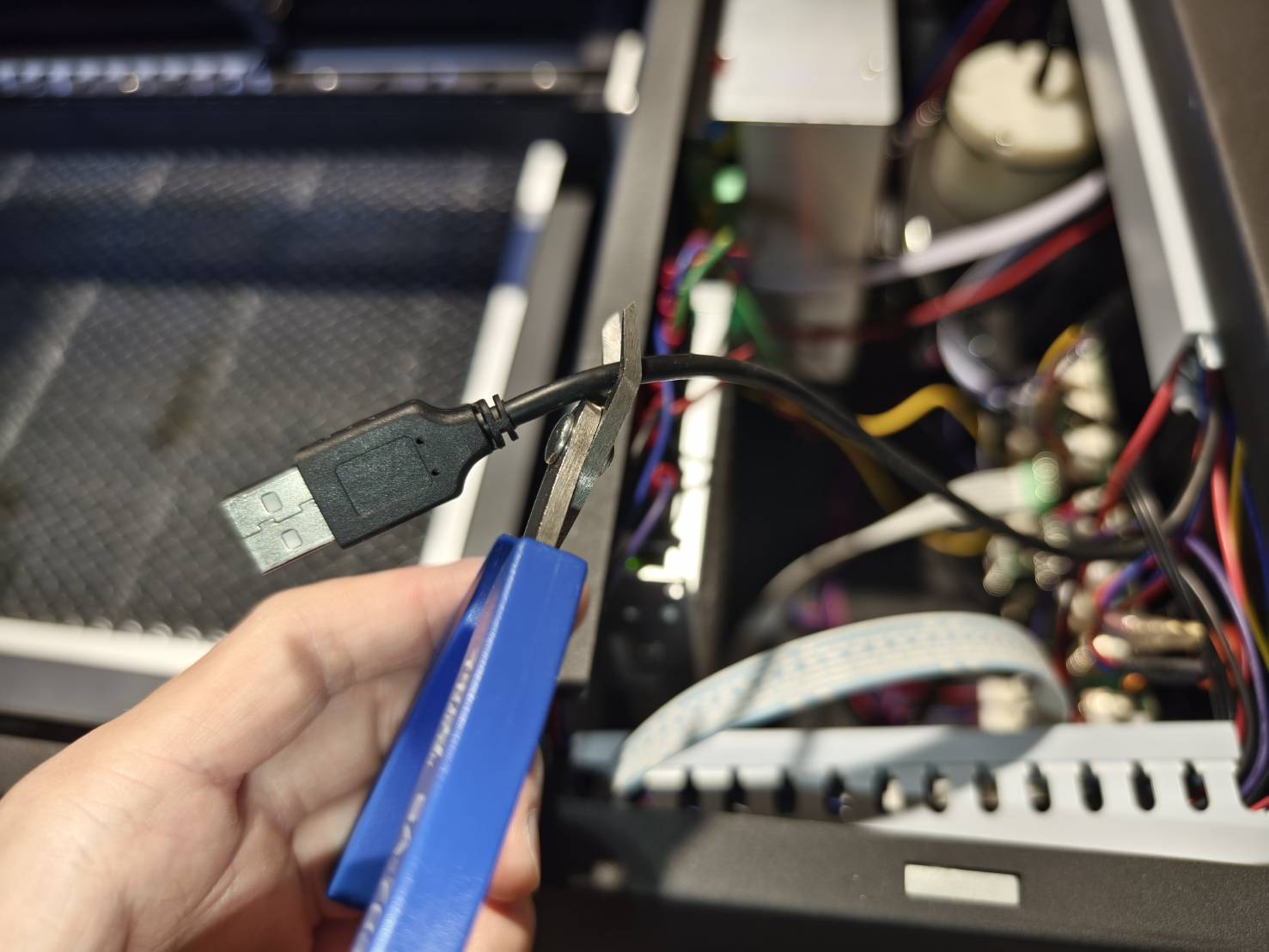

剪斷舊相機線的 USB-A 接頭。

步驟 8

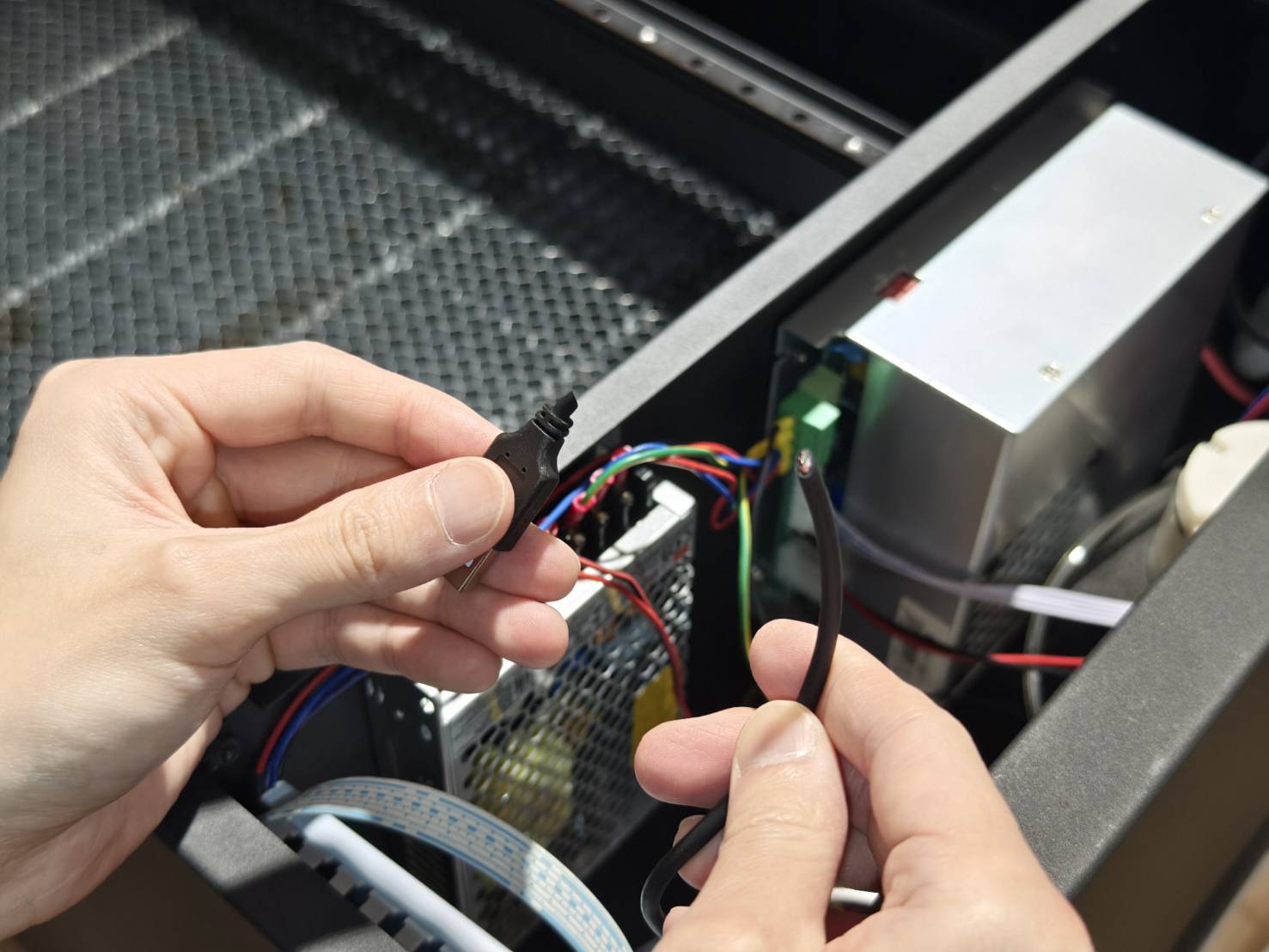

使用膠帶將新的相機線與舊的相機線接合。
接合後請測試強度，以確保連接足夠牢固。

步驟 9

將相機線穿過藍色線材盒。

步驟 10

• 將連接線穿過背面的黑色線材盒。


• 請預留足夠長度，以便將 USB-A 端插入主機板。


步驟 11

將連接線穿過左側（Y 軸）的塑膠鏈條。可使用一字螺絲起子打開塑膠鏈條。

步驟 12

將連接線穿過工作區域（X 軸）的塑膠鏈條。
可使用一字螺絲起子打開塑膠鏈條，但如影片所示，請保持第一個鏈條閉合。

步驟 13

移除膠帶，分離新舊相機線。舊的相機線可以丟棄。

步驟 14

整理連接線，並將其插入雷射頭側的相機模組板。
將 USB-A 連接線插入主機板。

步驟 15

確保左側塑膠鏈條已閉合。

步驟 16

關閉側蓋並鎖緊螺絲。
