Beambox II - 船型開關更換

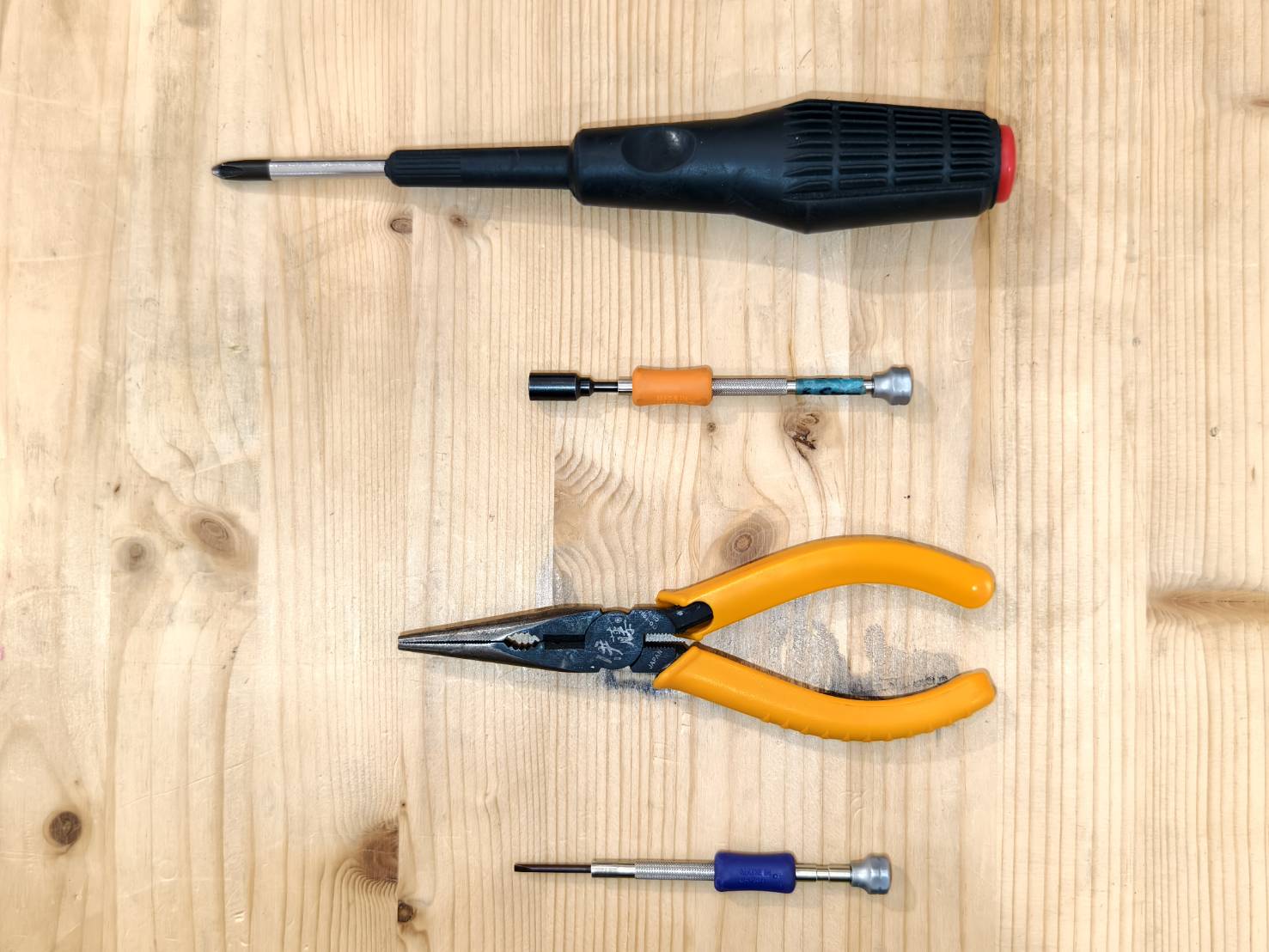

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

使用螺絲起子卸下機器背面的螺絲，然後即可打開後蓋。

步驟 3

• 拆下雷射管和雷射電源供應器的連接線。


• 將雷射電源供應器的線穿過孔洞。



• 關閉後蓋


步驟 4

打開側蓋以檢視機器內部。

• 使用十字螺絲起子打開蓋子。



步驟 5

拔除連接線。

步驟 6

使用 5.5mm 套筒起子或扳手拆下兩個螺帽，並妥善保存以供後續使用。

步驟 7

鬆開右上角的螺帽。此螺絲無需完全移除。

步驟 8

將電源供應器拉出並放置一旁。

步驟 9

鬆開右下角的螺帽。此螺絲無需完全移除。

步驟 10

鬆開最後一個螺帽後，即可取出電源供應器。請妥善保管以供後續重新組裝。

步驟 11

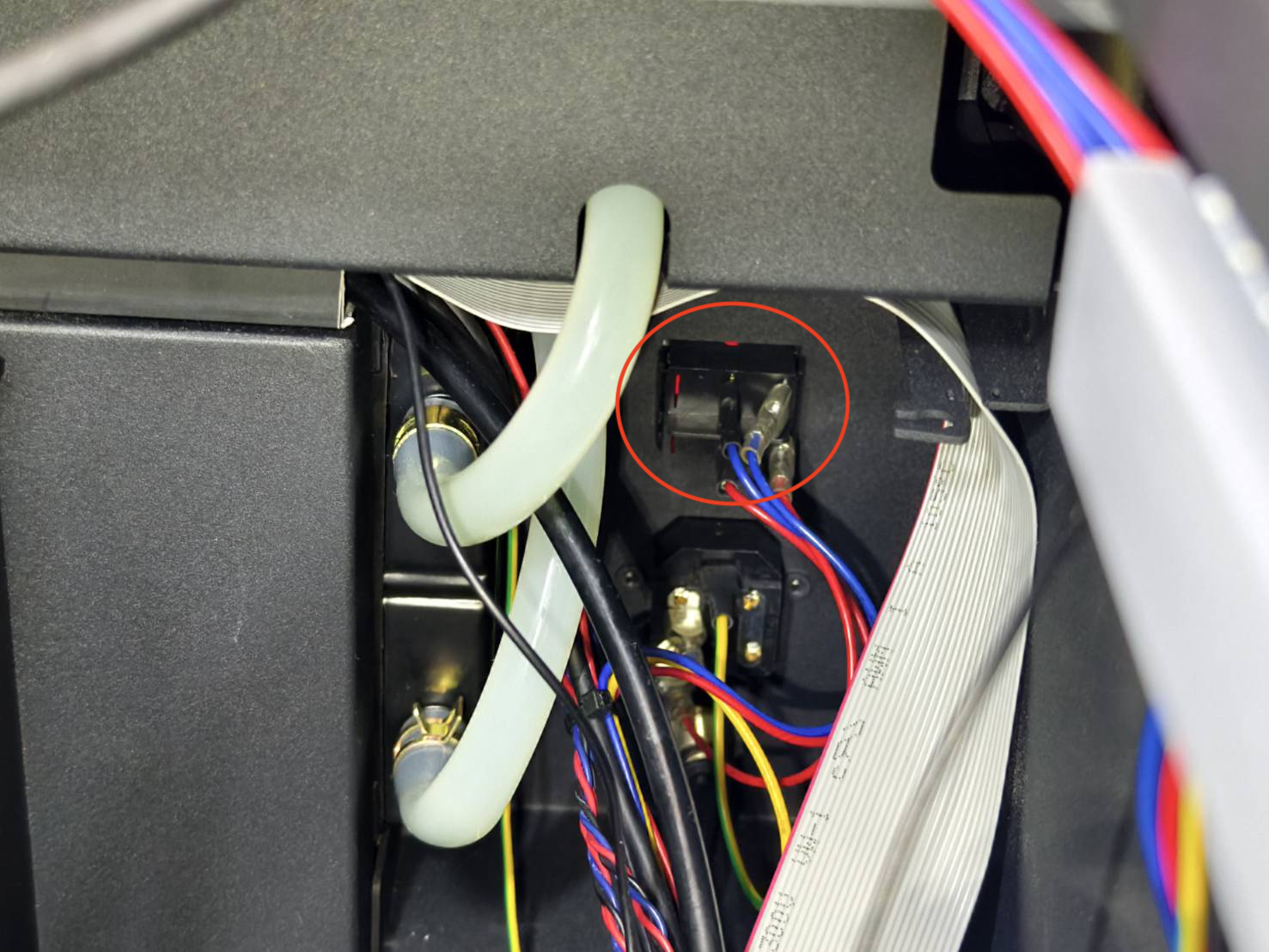

在機器內部找到船型開關的背面。

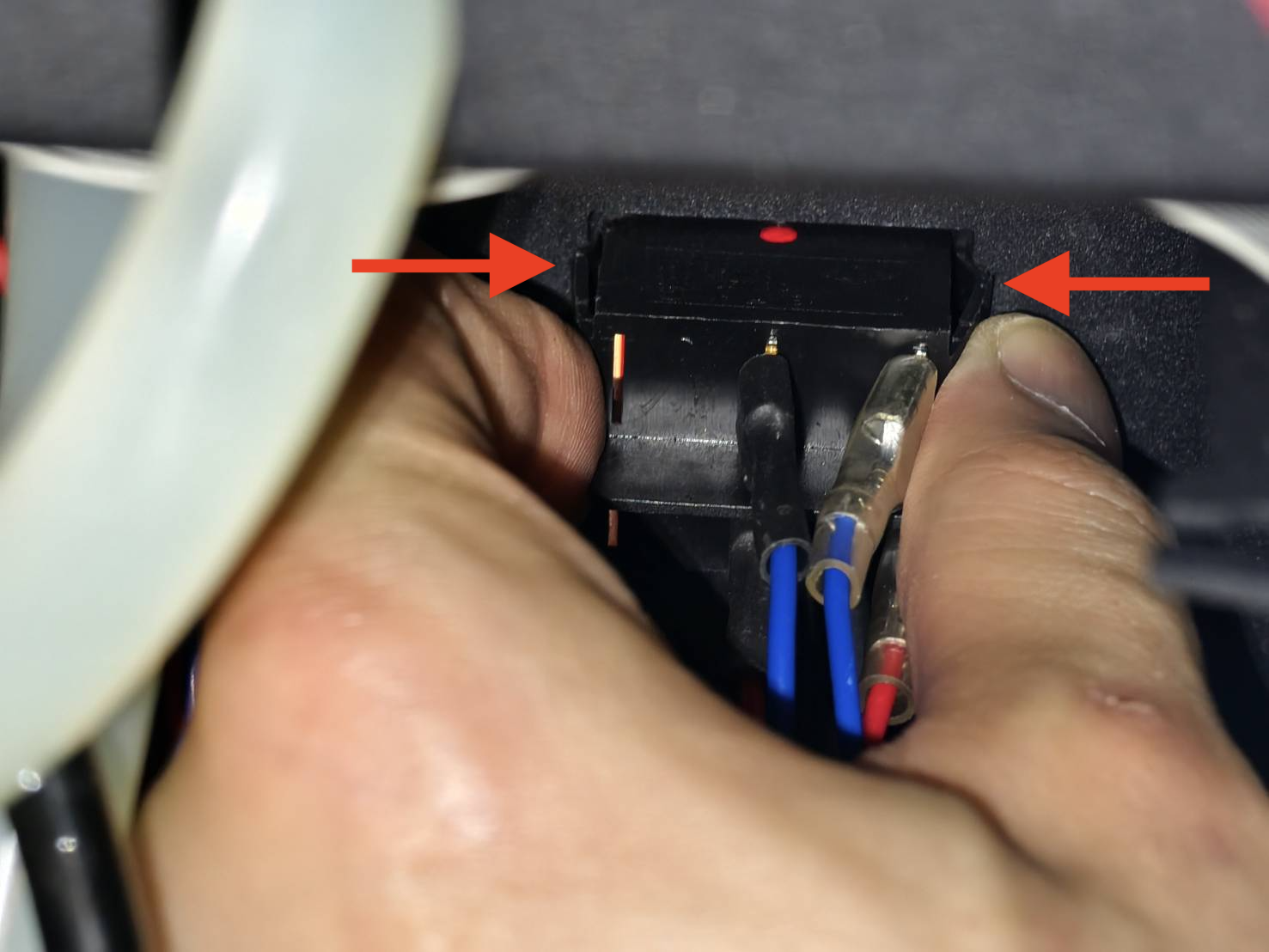

嘗試將開關稍微推出。用手指捏住開關兩側，然後即可推動和搖晃開關。

步驟 12

一隻手將開關推出，另一隻手使用一字螺絲起子將其撬出。

步驟 13

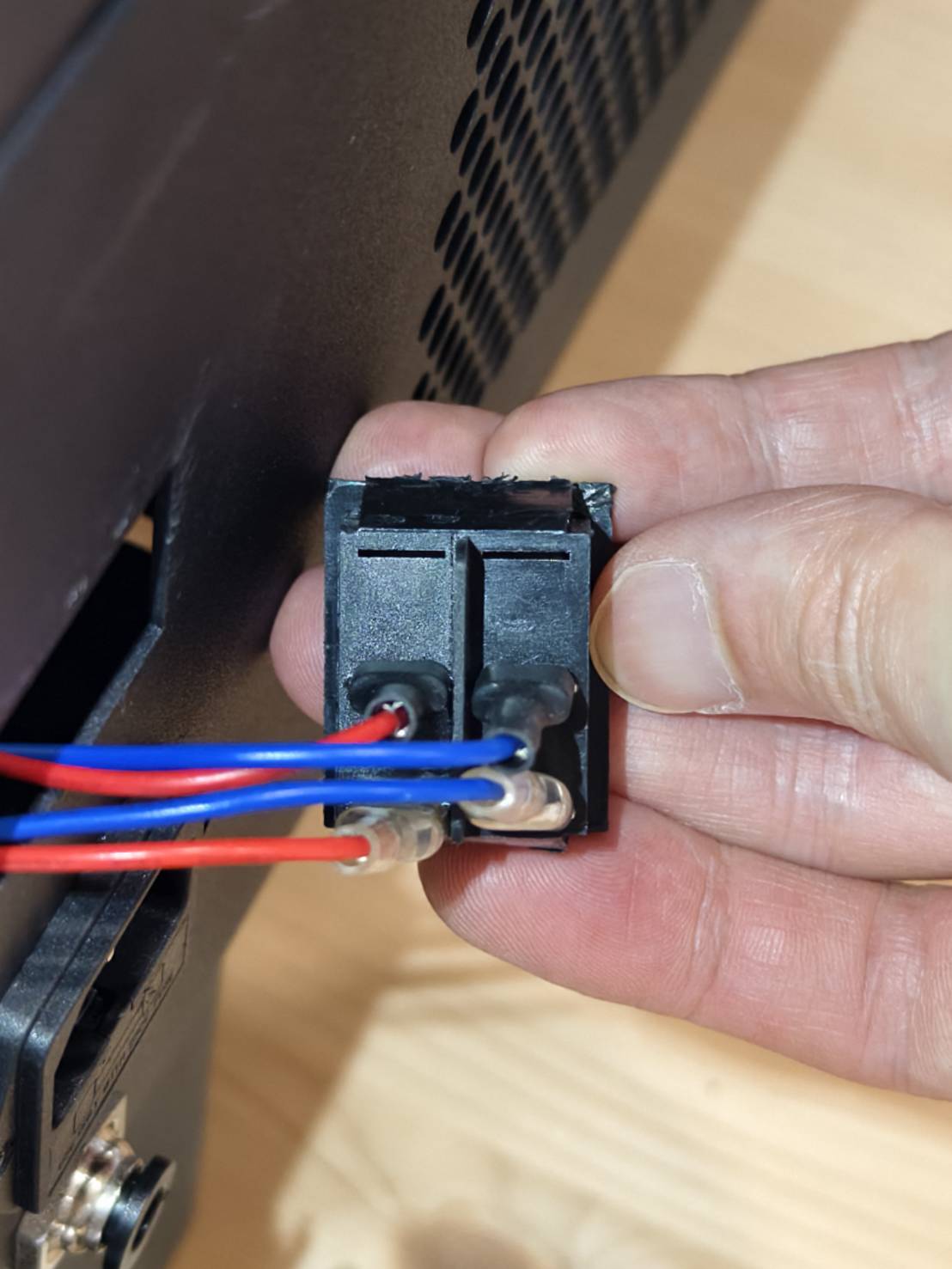

拍攝照片以確認每條線路的位置。

步驟 14

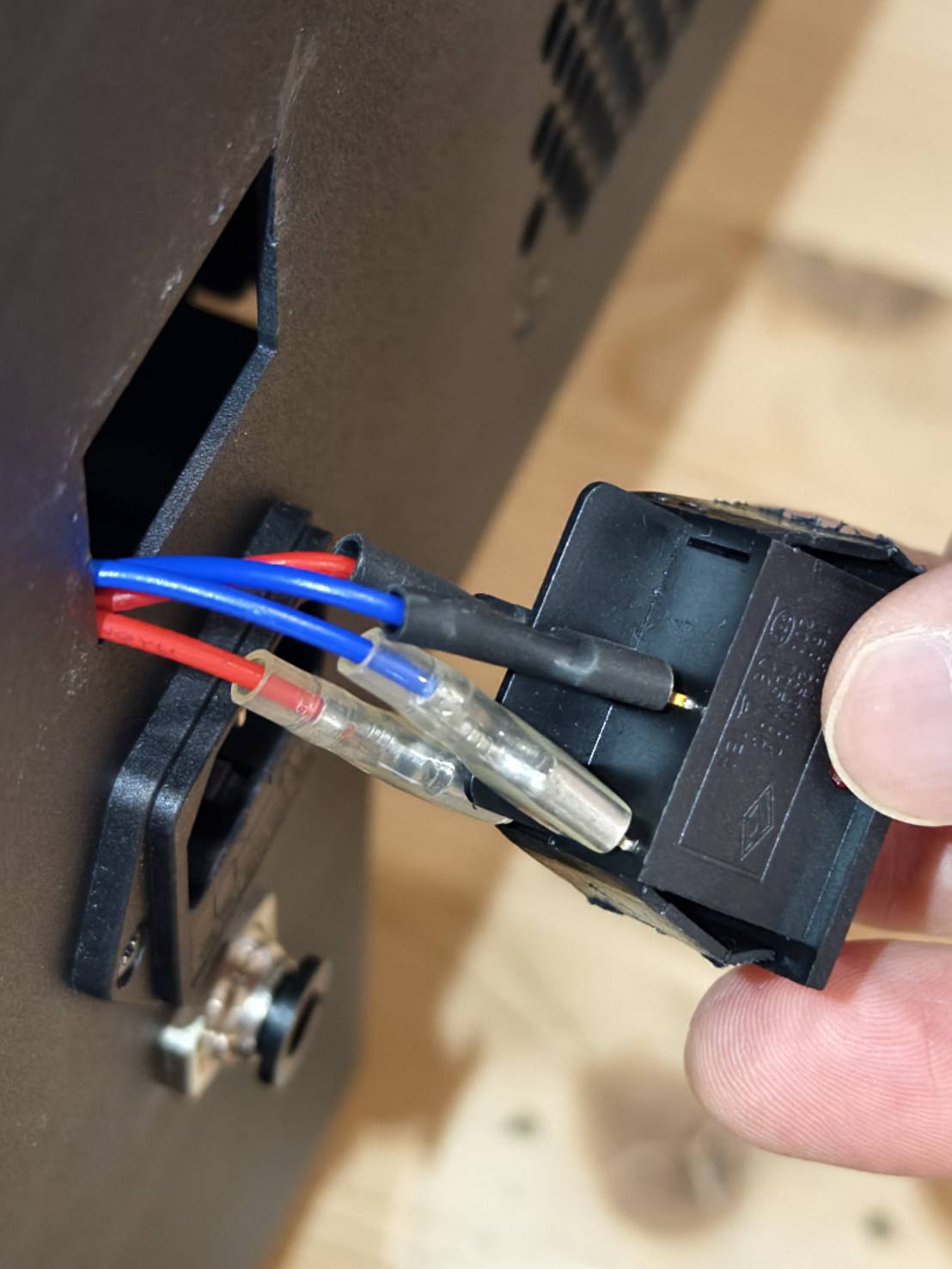

從開關上拆除連接線。

步驟 15

將連接線接上新的開關。

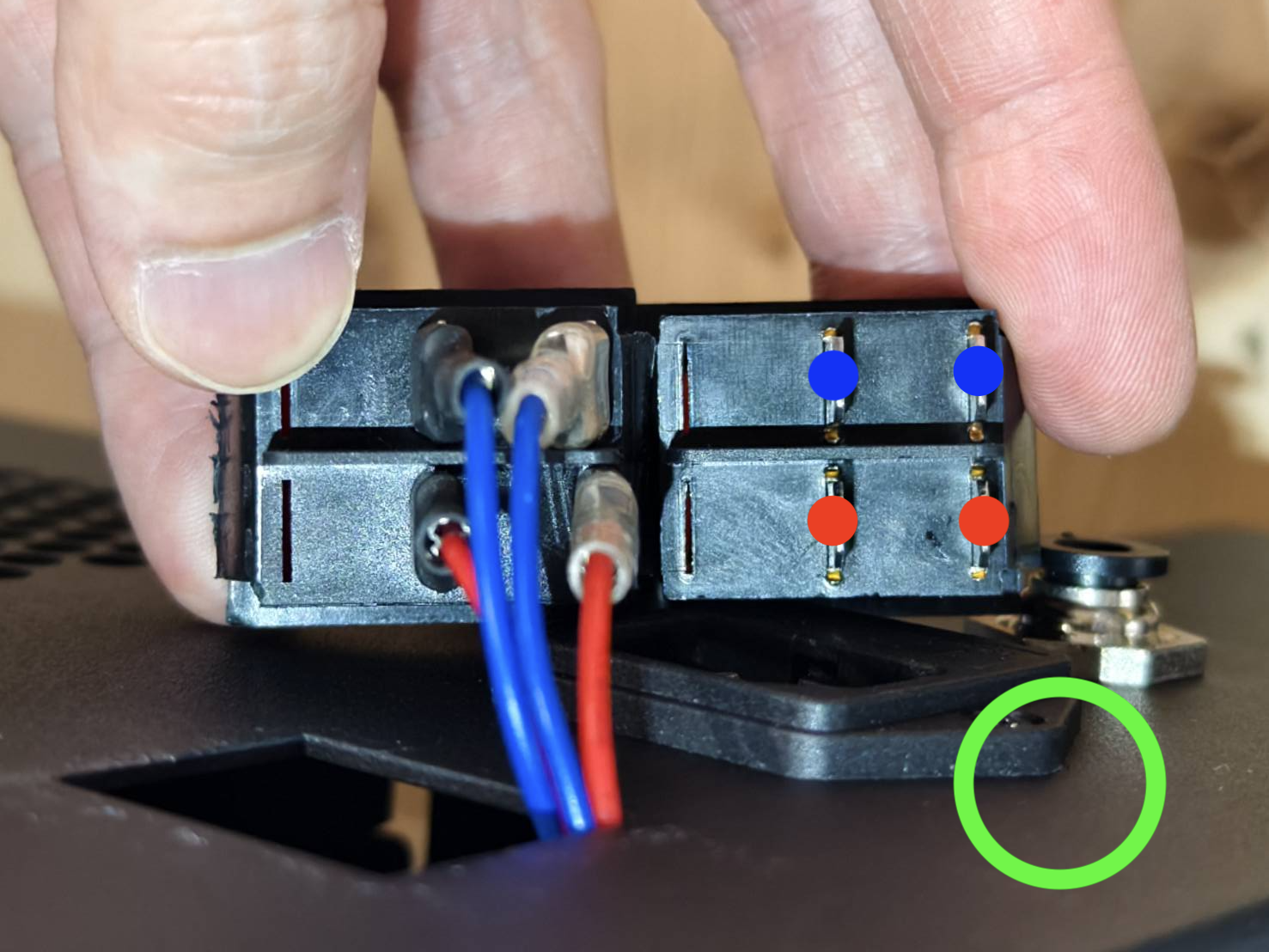

請確保連接線接至正確的位置，如下方照片所示，或您可以參考在 步驟 13.

步驟 16

將開關推入孔內。

步驟 17

將雷射電源供應器重新掛回螺柱上。

步驟 18

鎖緊右上和右下的螺帽。
