Beambox II - 急停開關更換

FLUX Support Team
  • 更新於

工具

1

尖嘴鉗
2

十字螺絲起子

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

打開側蓋以檢視機器內部。

  • 使用十字螺絲起子打開蓋子。

步驟 3

拆下急停開關的螺紋環。

步驟 4

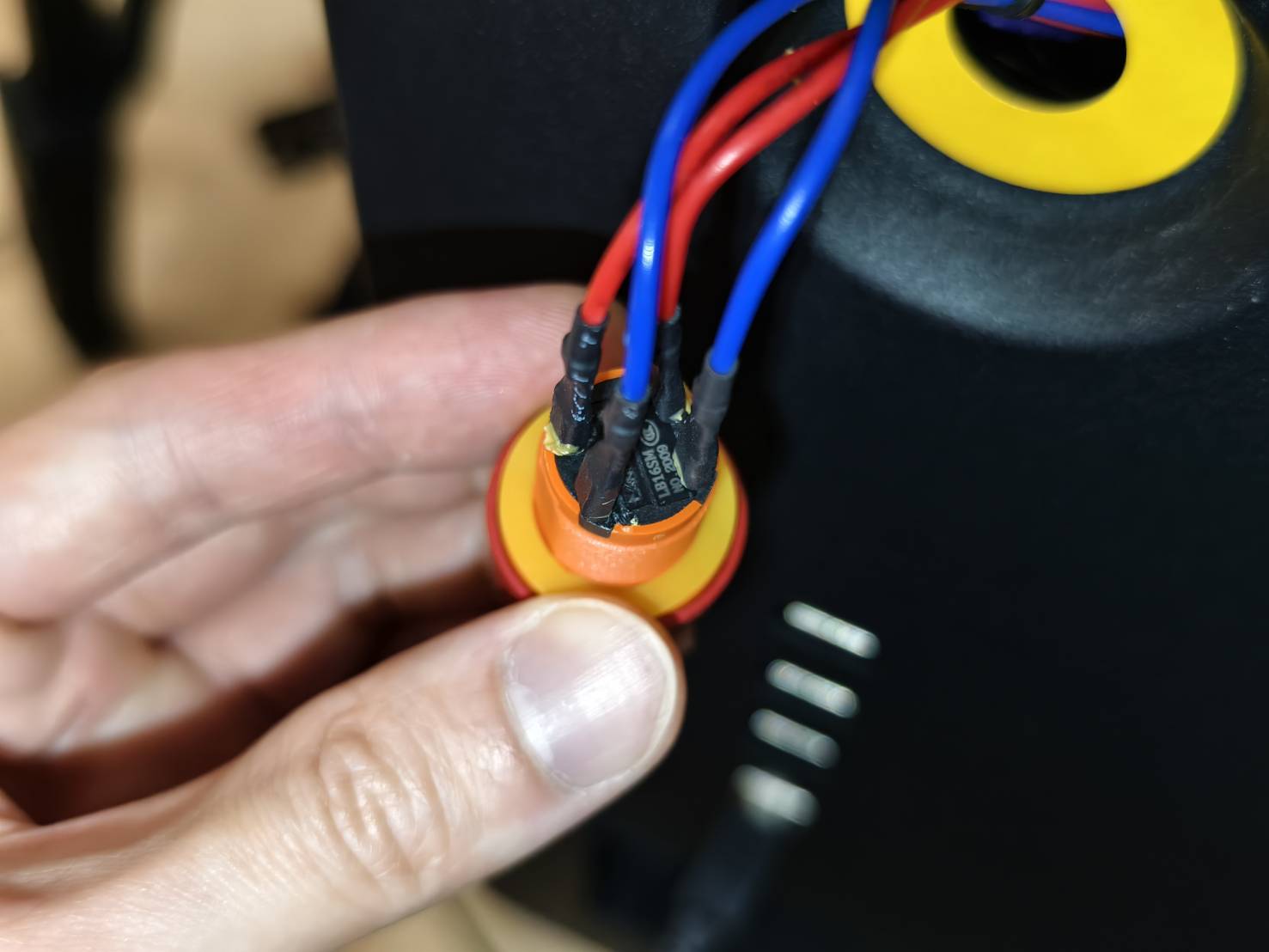

拍攝照片以確保重新接線時線路位置正確。

步驟 5

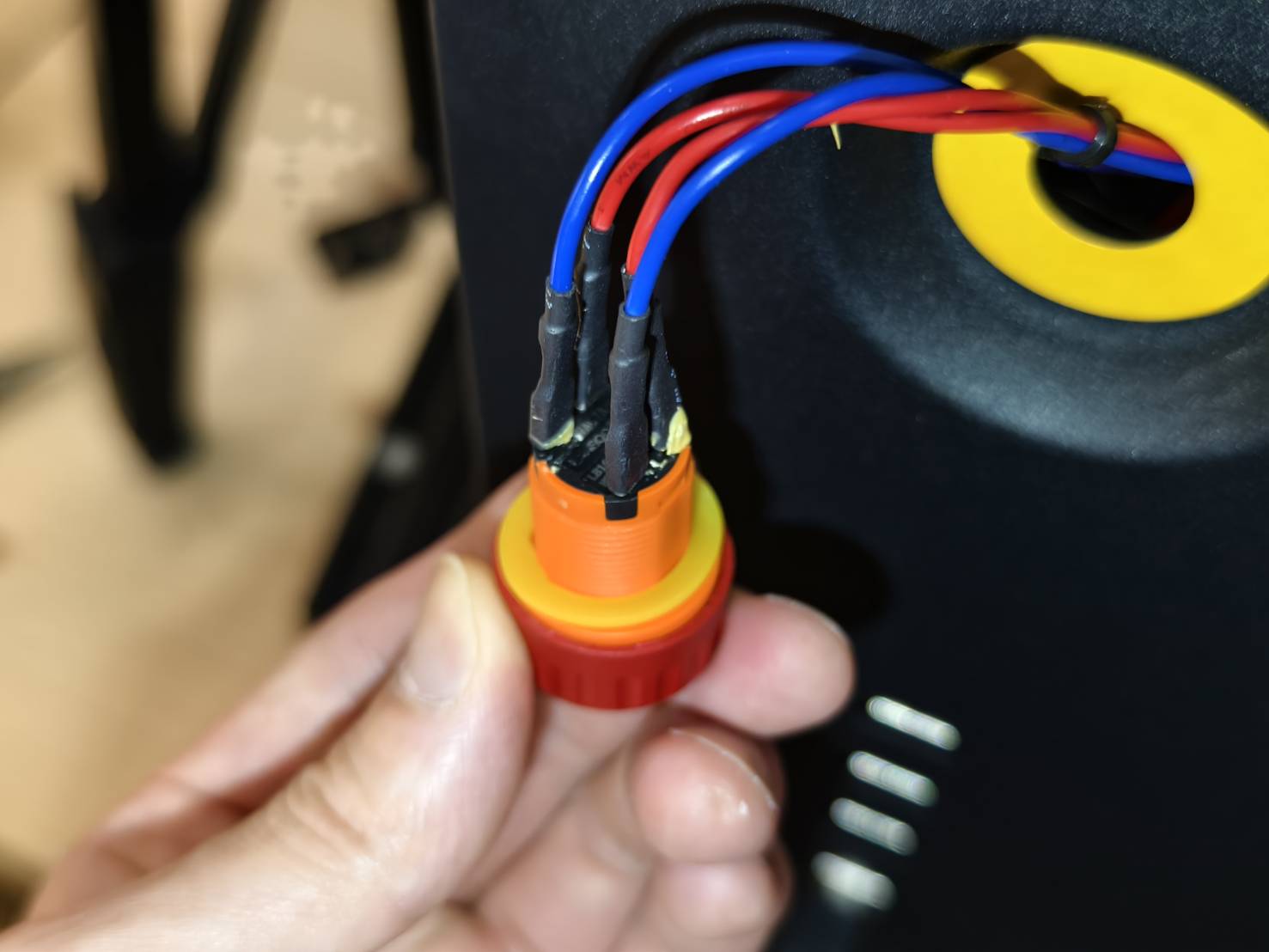

從開關上拆除線路。

步驟 6

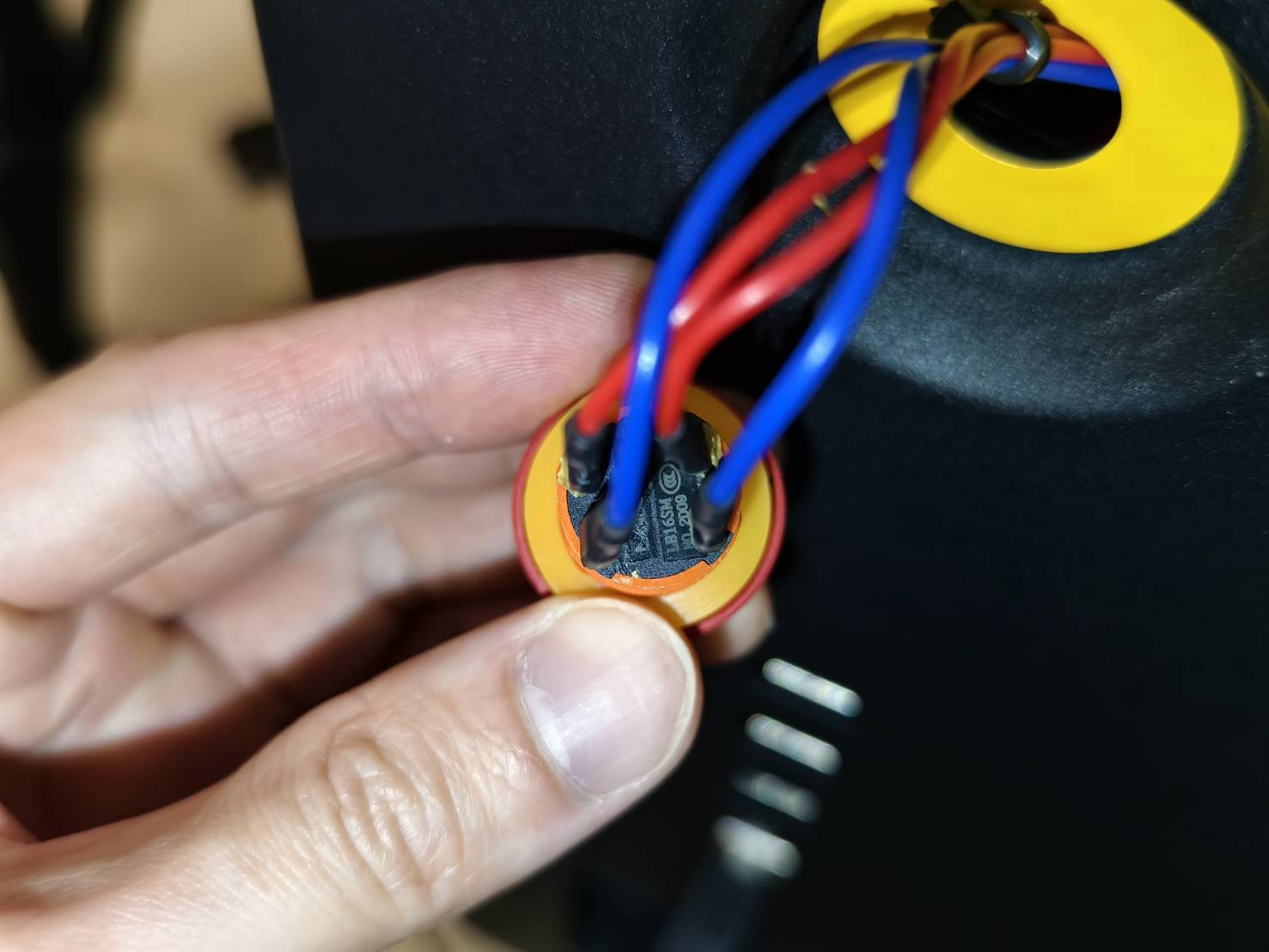

將線路重新連接至新開關，請確保線路位置正確無誤。

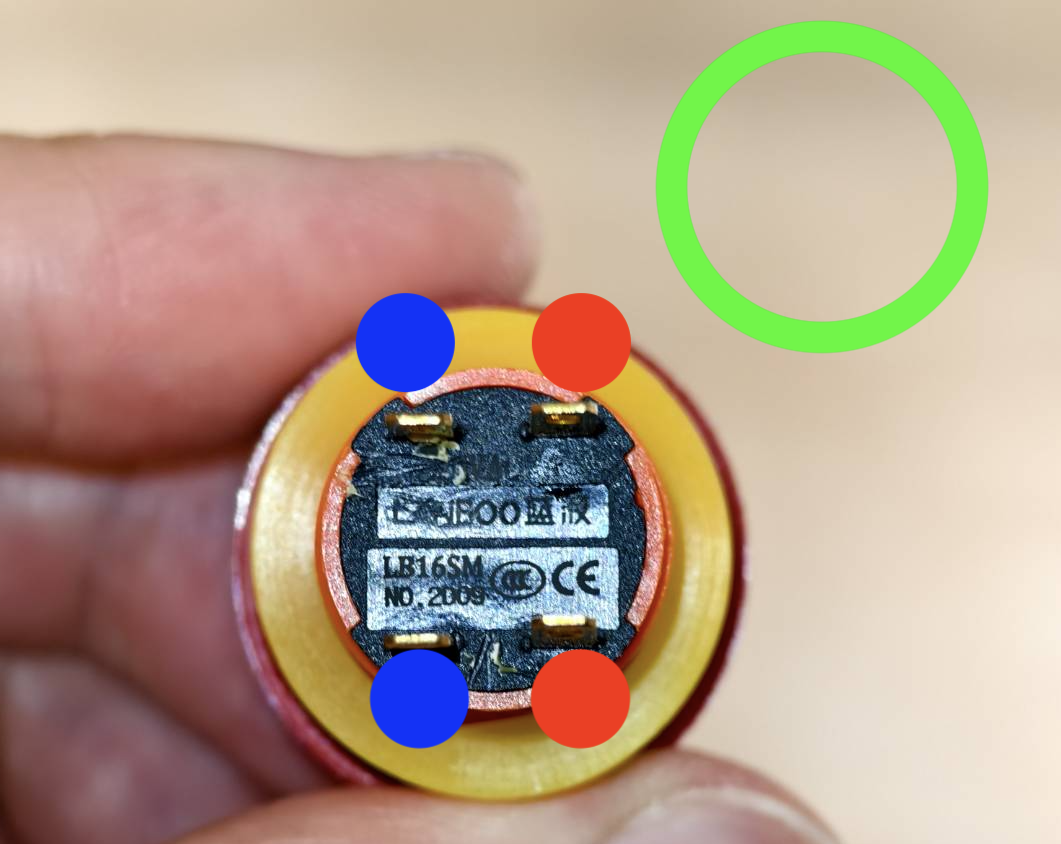

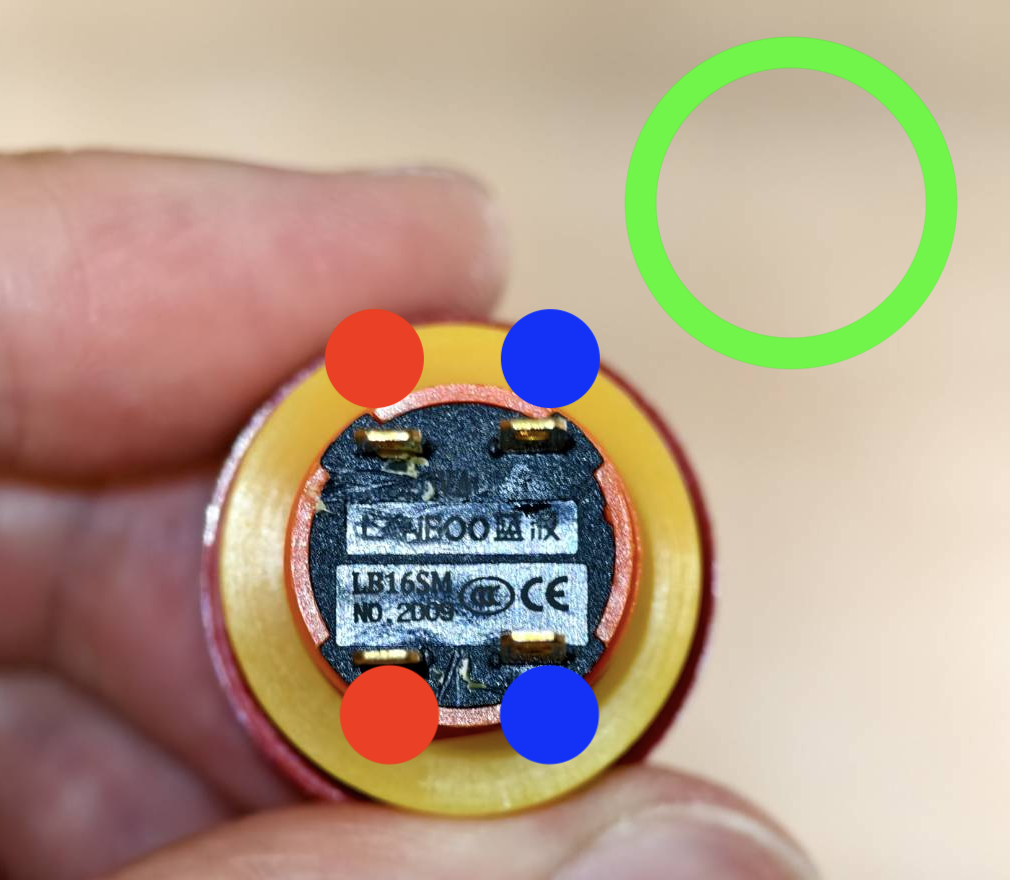

正確範例

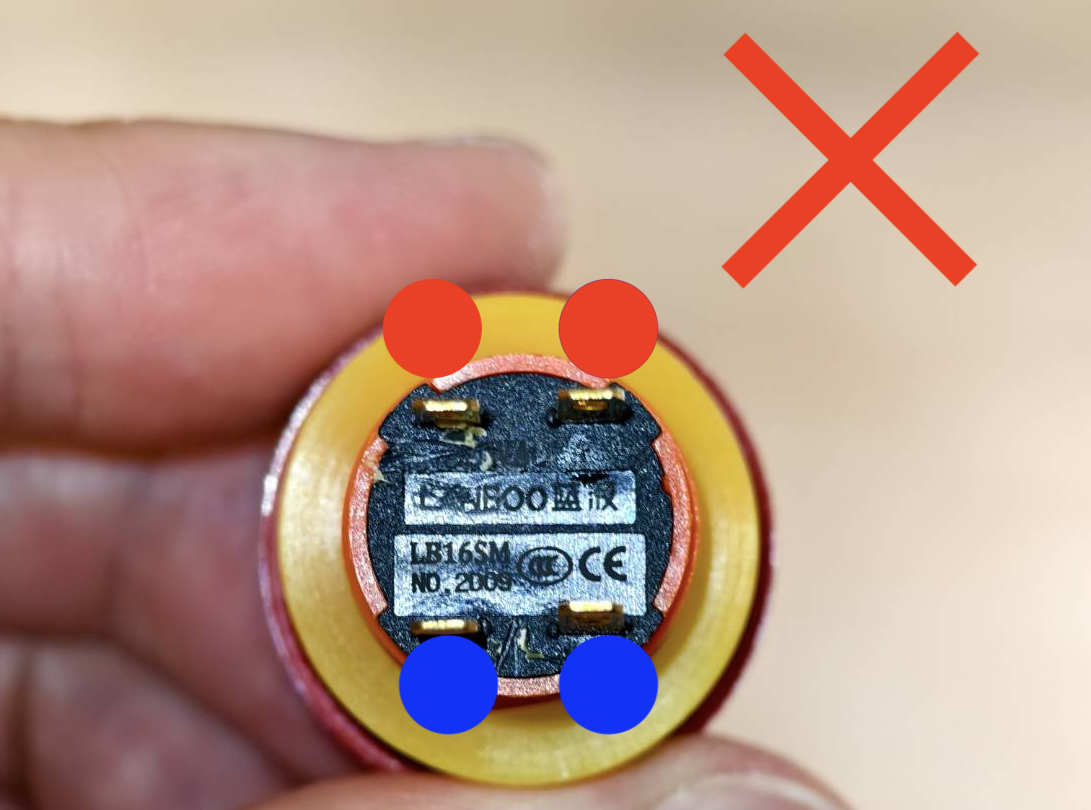

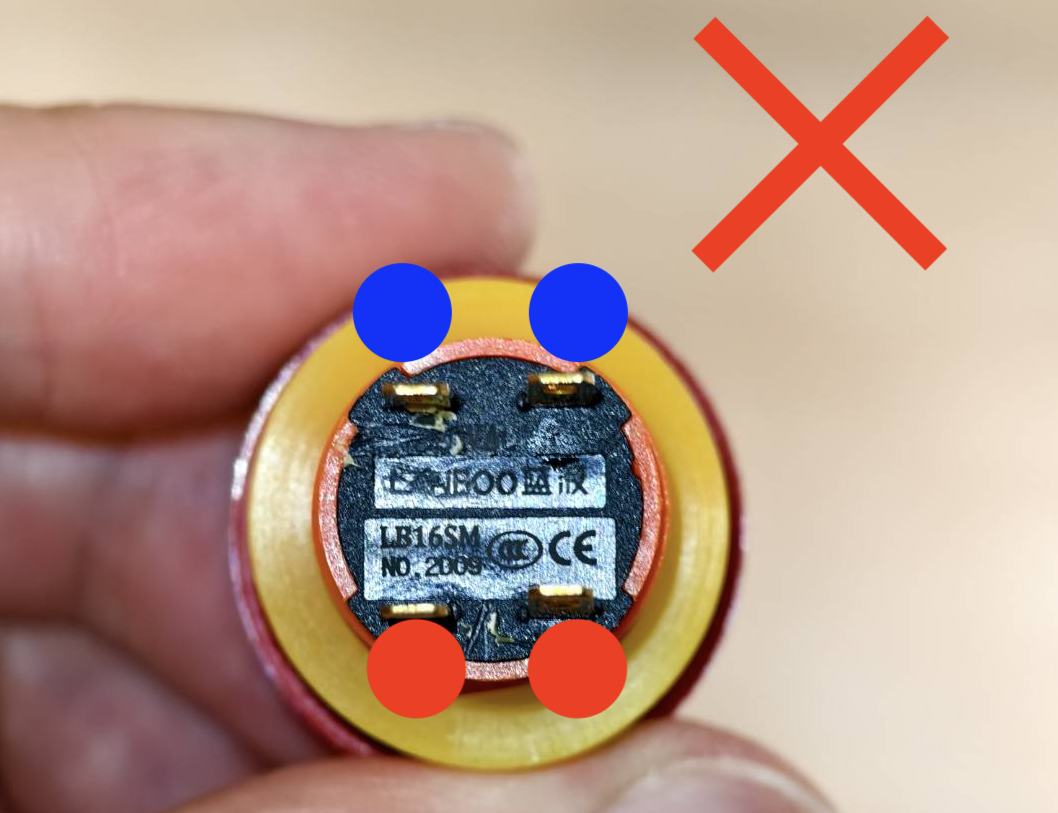

錯誤範例

警告：
如果將線路連接到錯誤的位置，可能會導致機器損壞。
因此，在進行下一步之前，請確認並再次確認線路位置與 正確範例 相符。

步驟 7

使用螺紋環固定開關。

步驟 8

關閉側蓋並鎖緊螺絲。
