Beambox II - 雷射電源更換

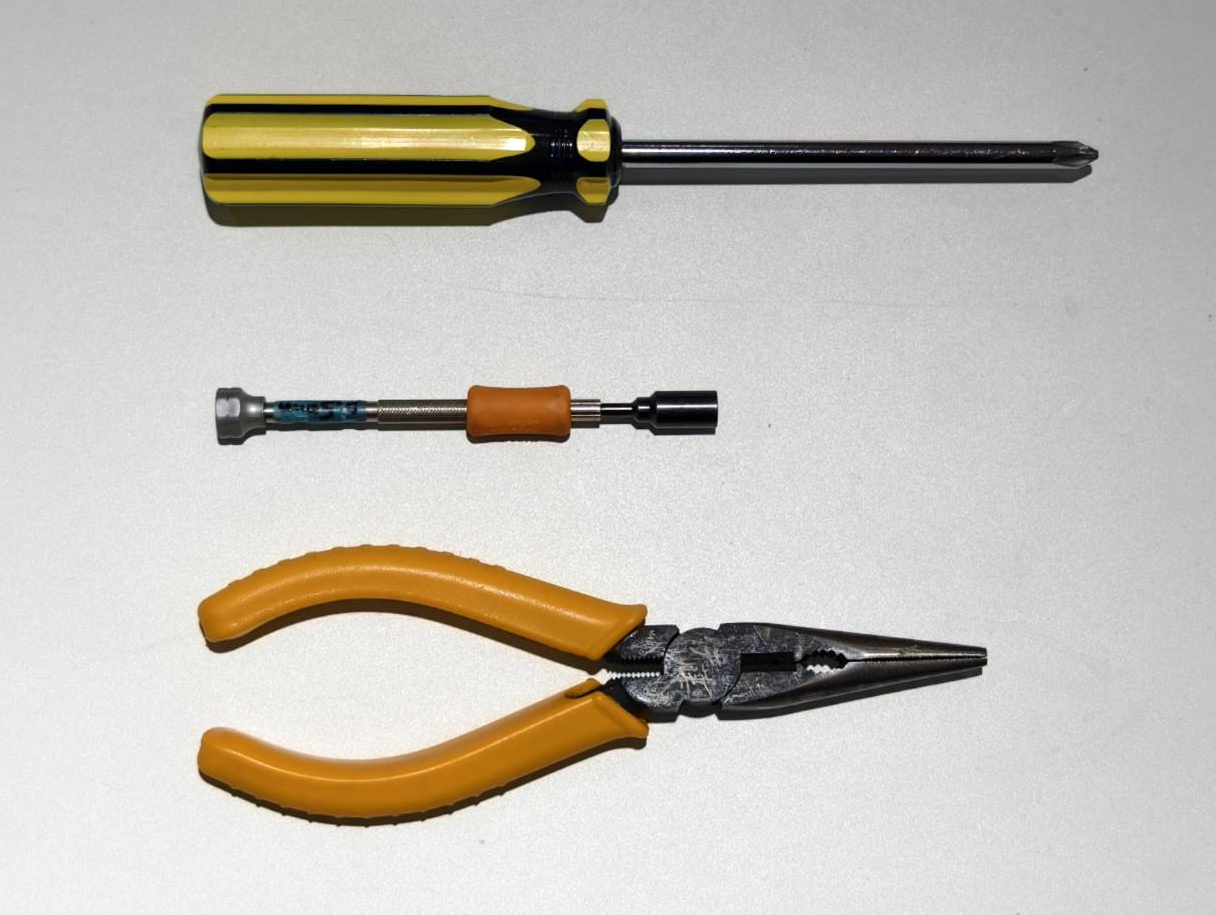

工具

步驟 1

關閉機器，並拔除電源線。

步驟 2

使用螺絲起子將機器後蓋的螺絲卸下，即可打開後蓋。

步驟 3

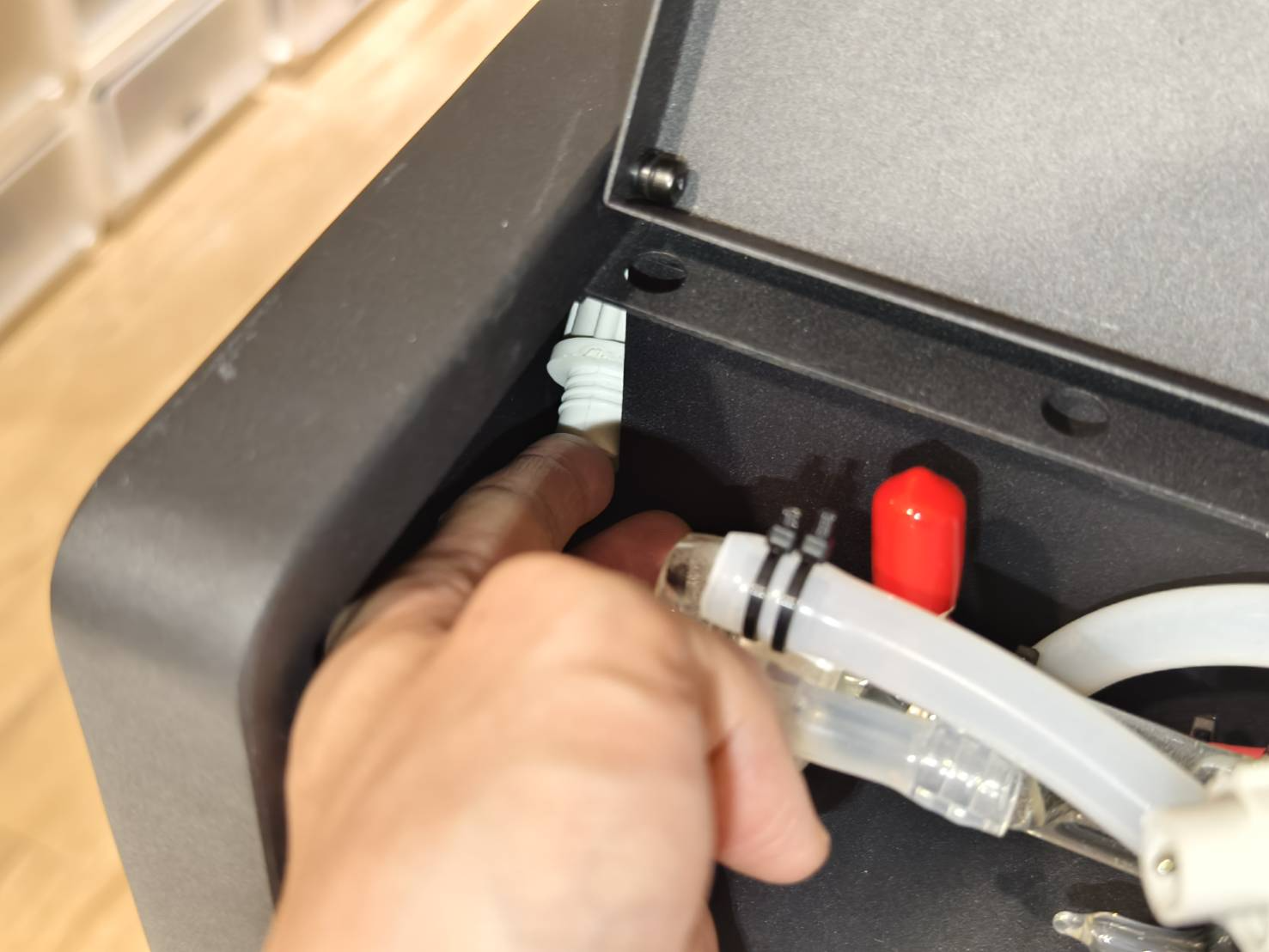

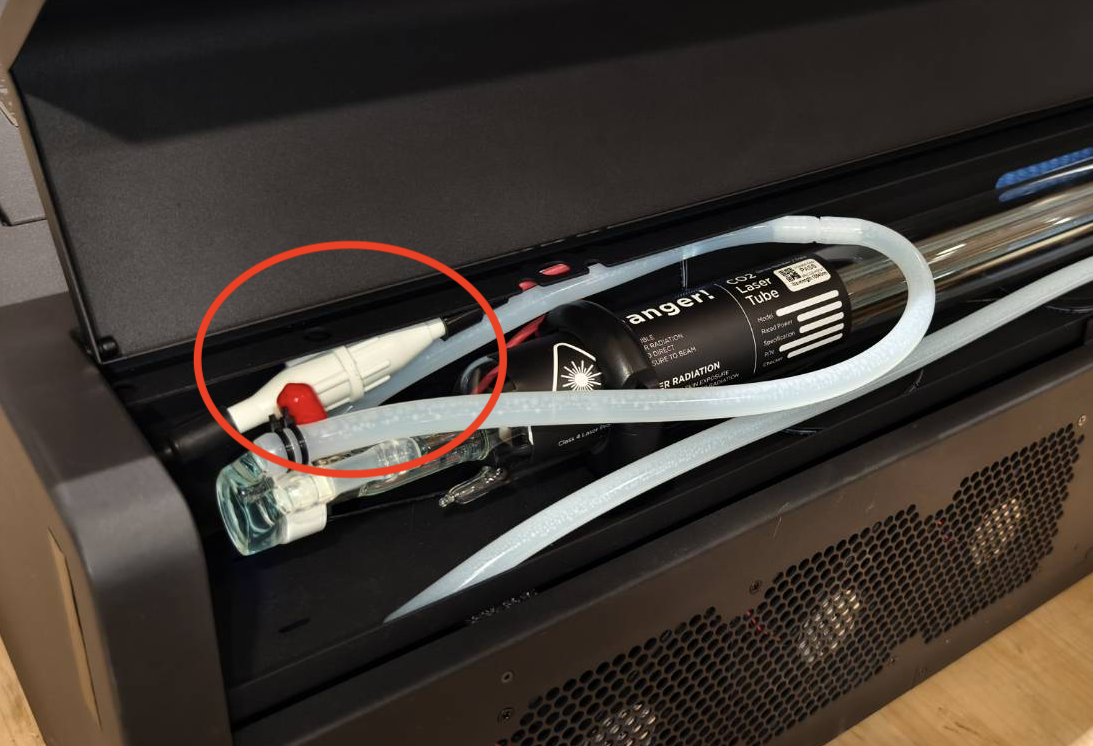

• 拆下雷射管和雷射電源供應器的連接線。

• 將雷射電源供應器的線穿過孔洞。


• 關閉後蓋


步驟 4

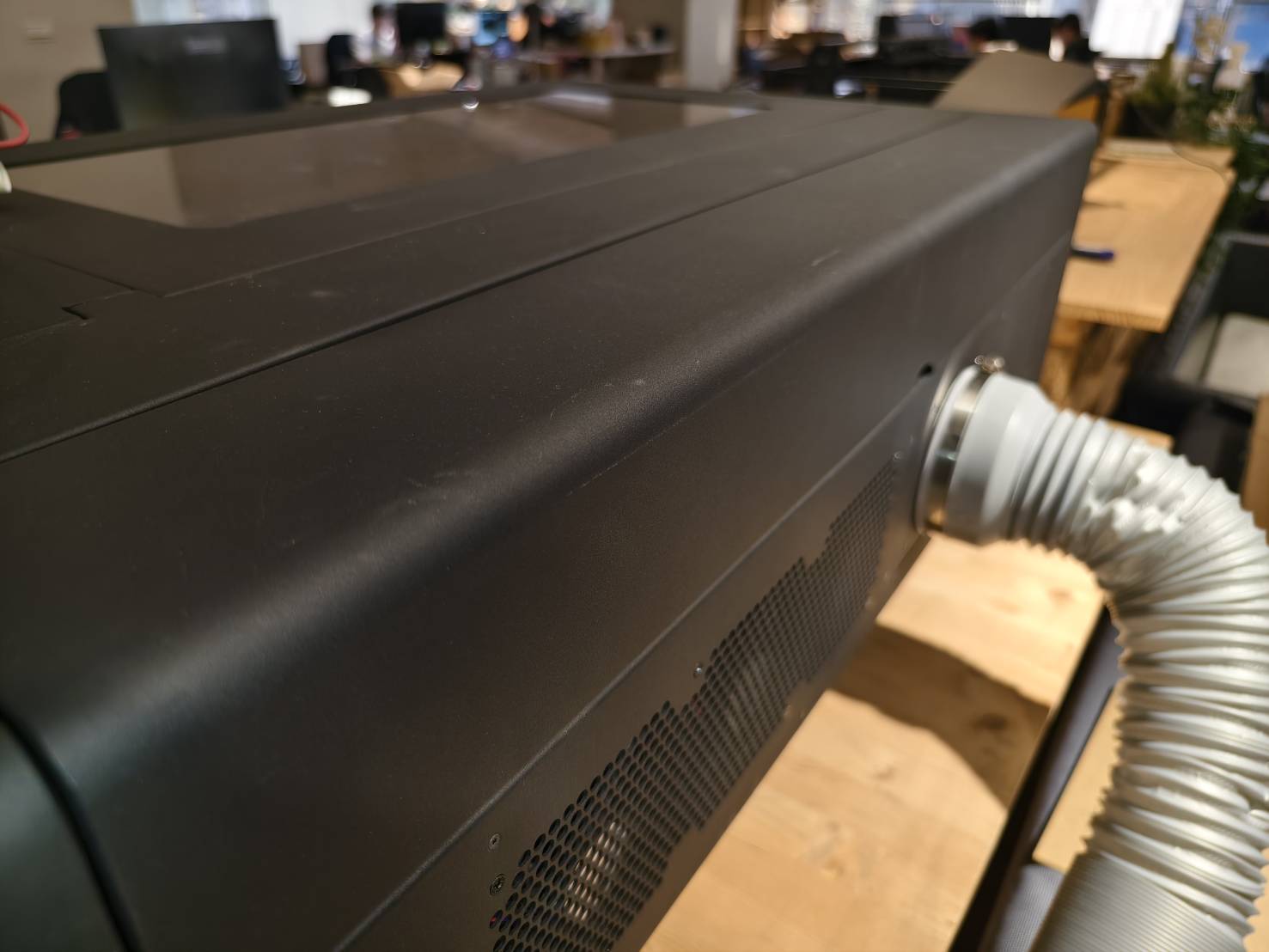

打開側蓋以檢視機器內部。

• 使用十字螺絲起子打開蓋板。



步驟 5

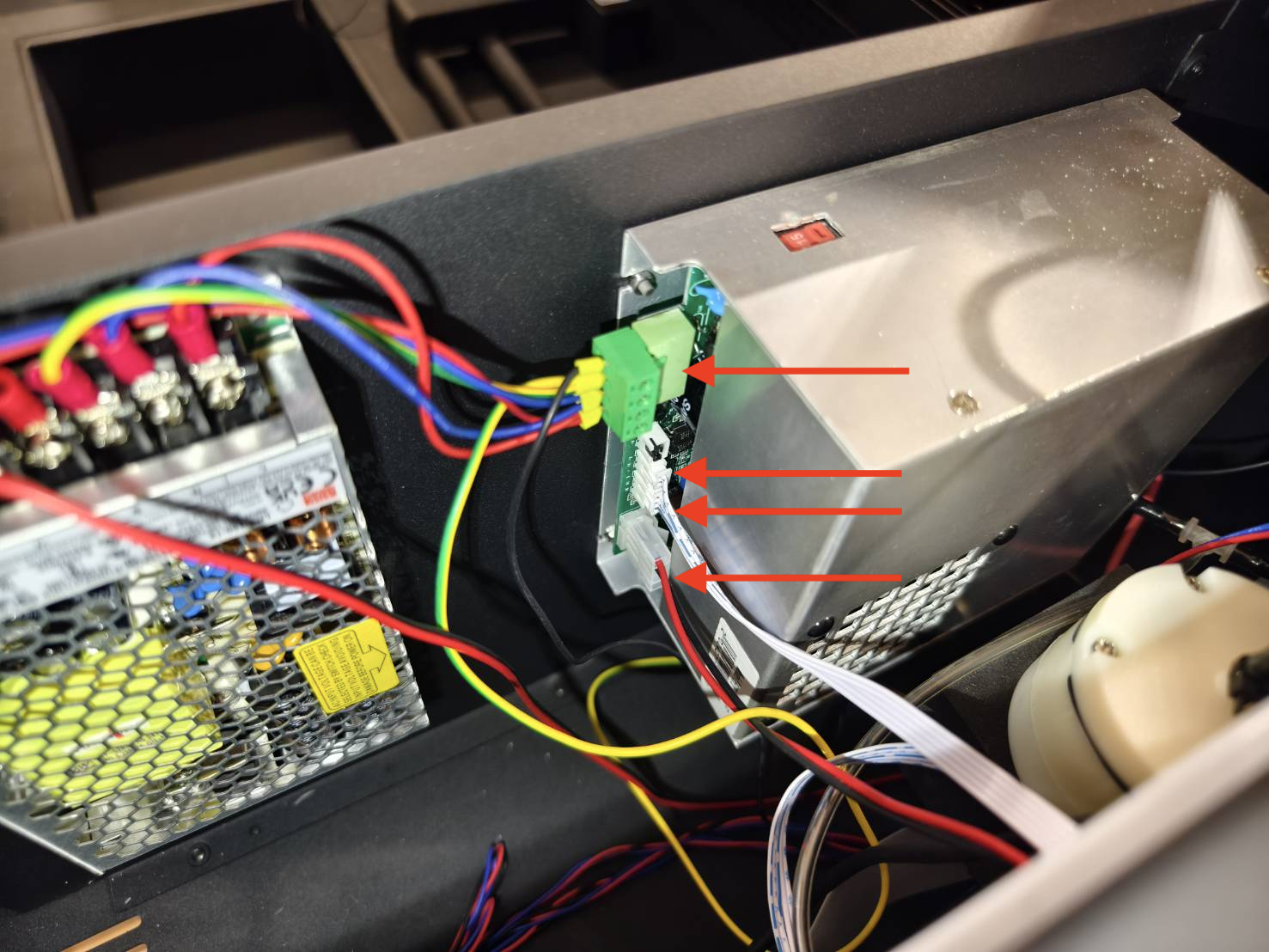

拔除所有連接線。

步驟 6

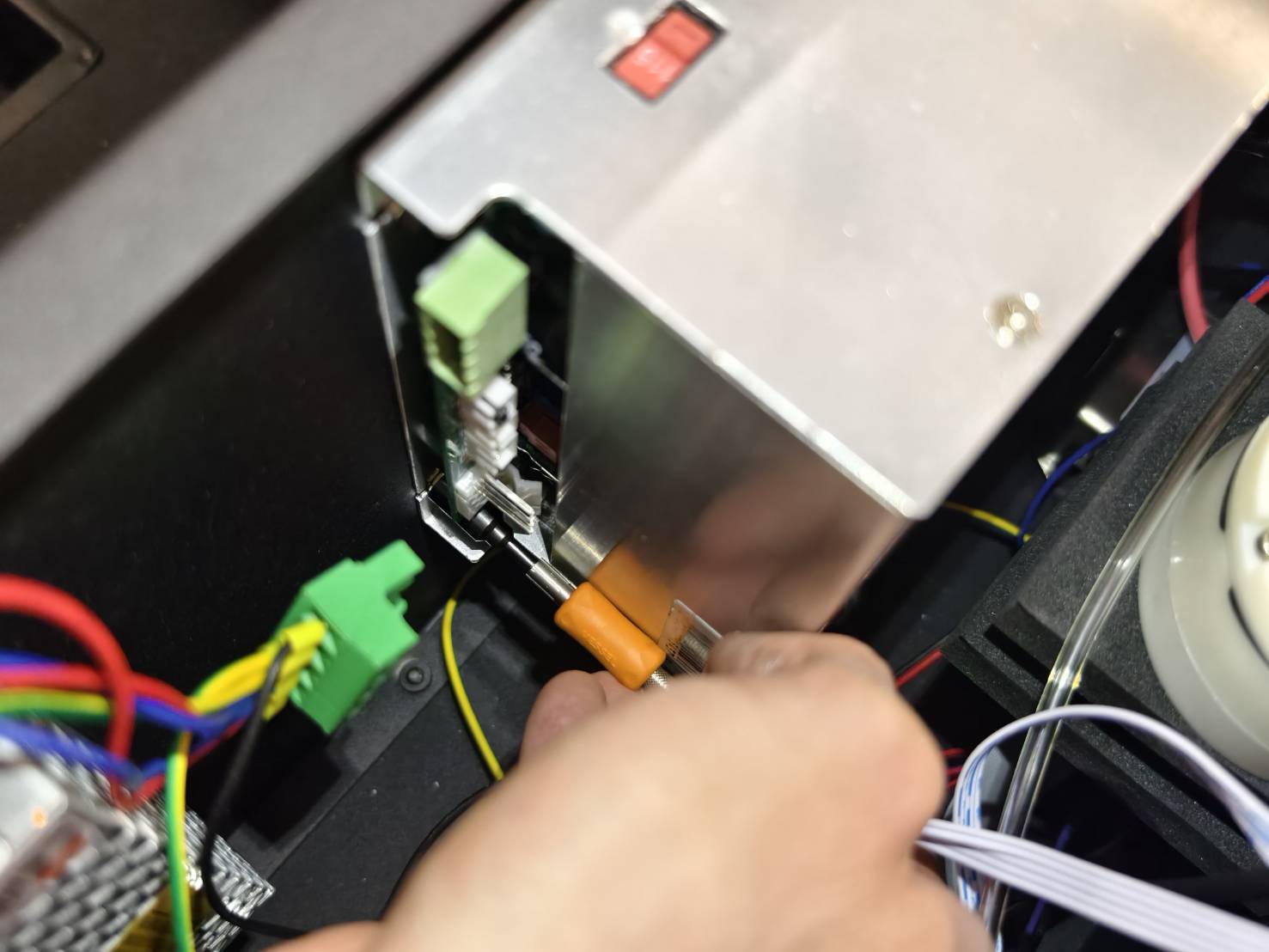

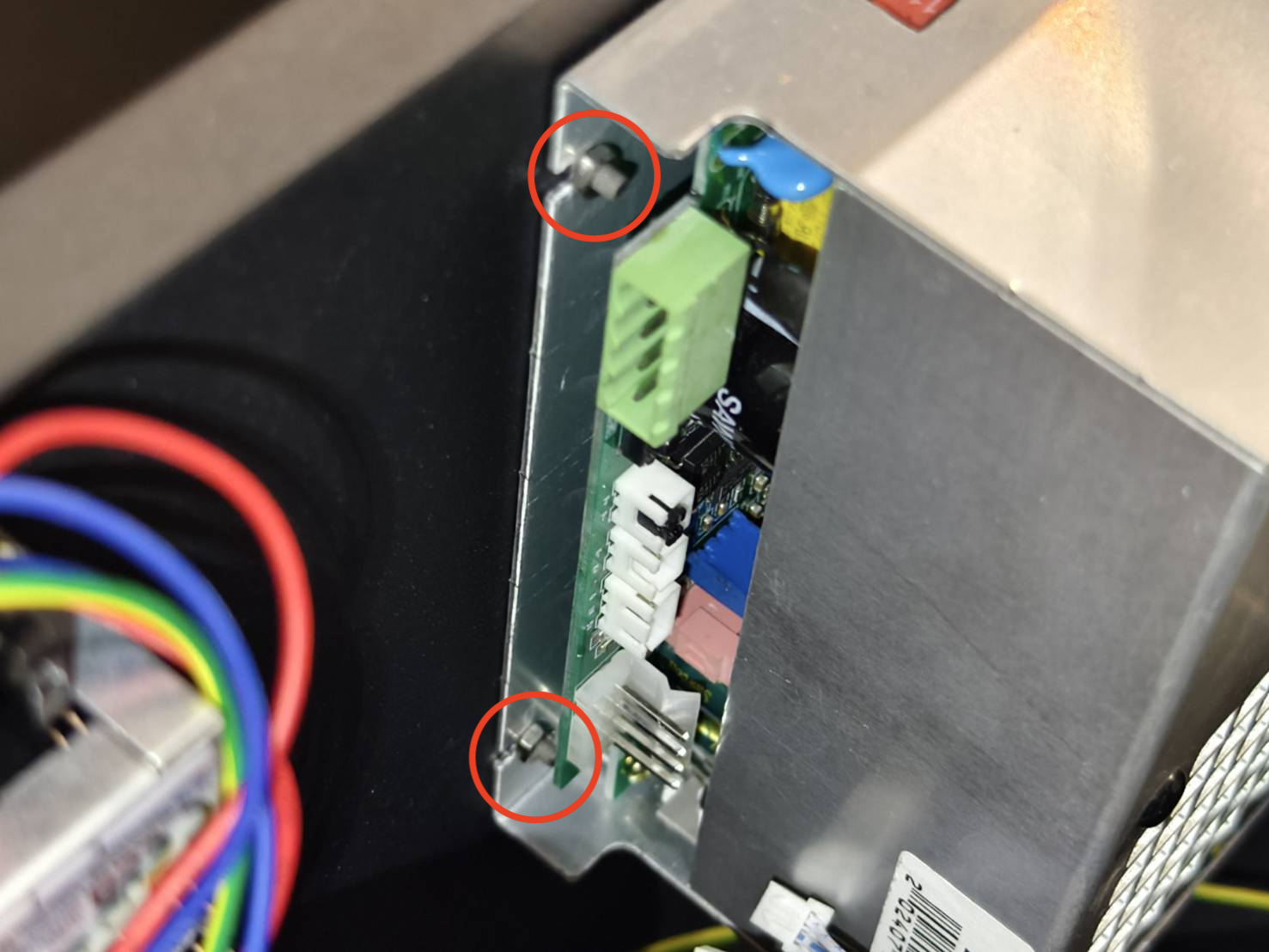

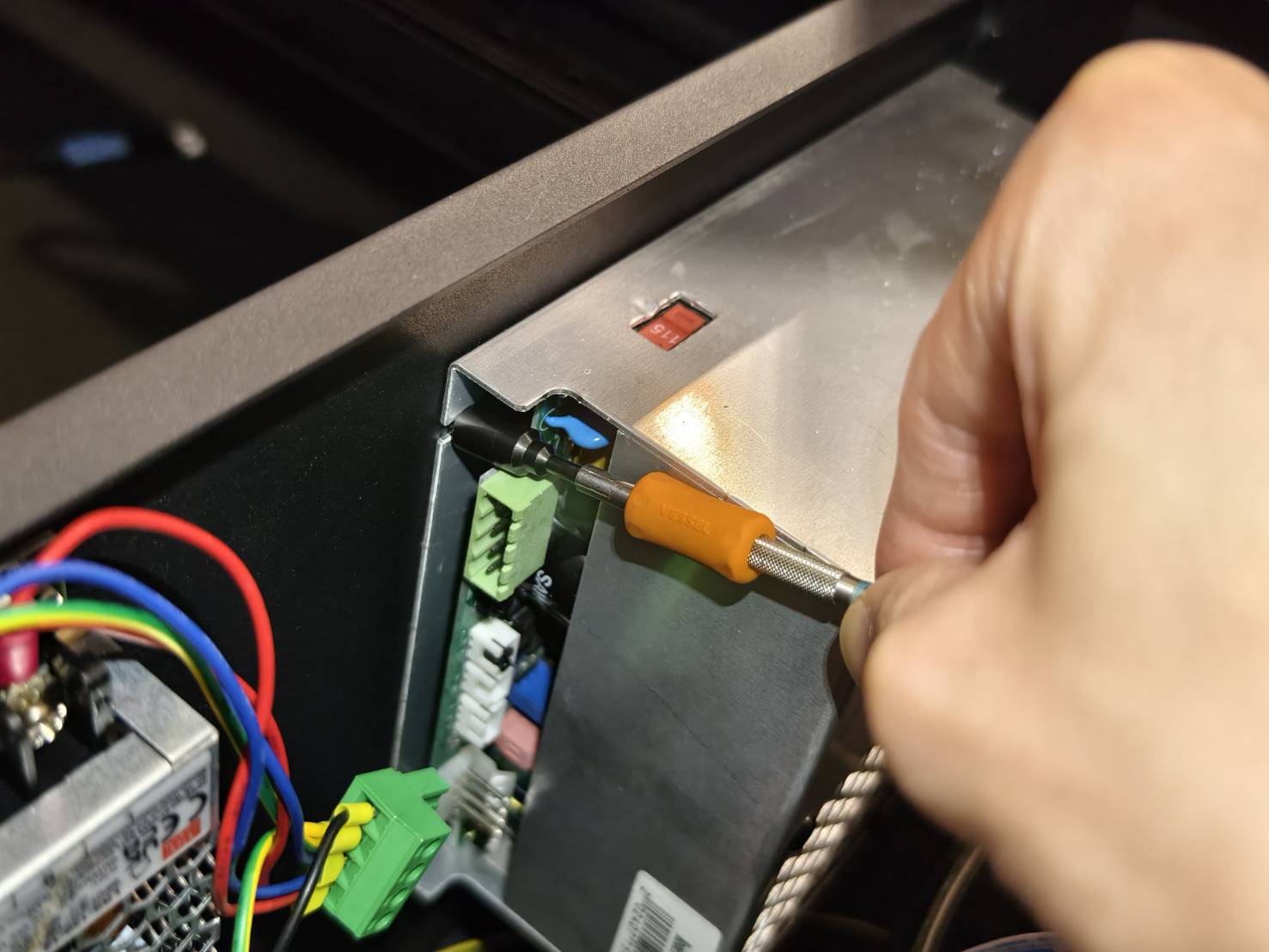

使用 5.5mm 套筒起子或扳手拆下兩個螺帽，並妥善保管以備後用。

步驟 7

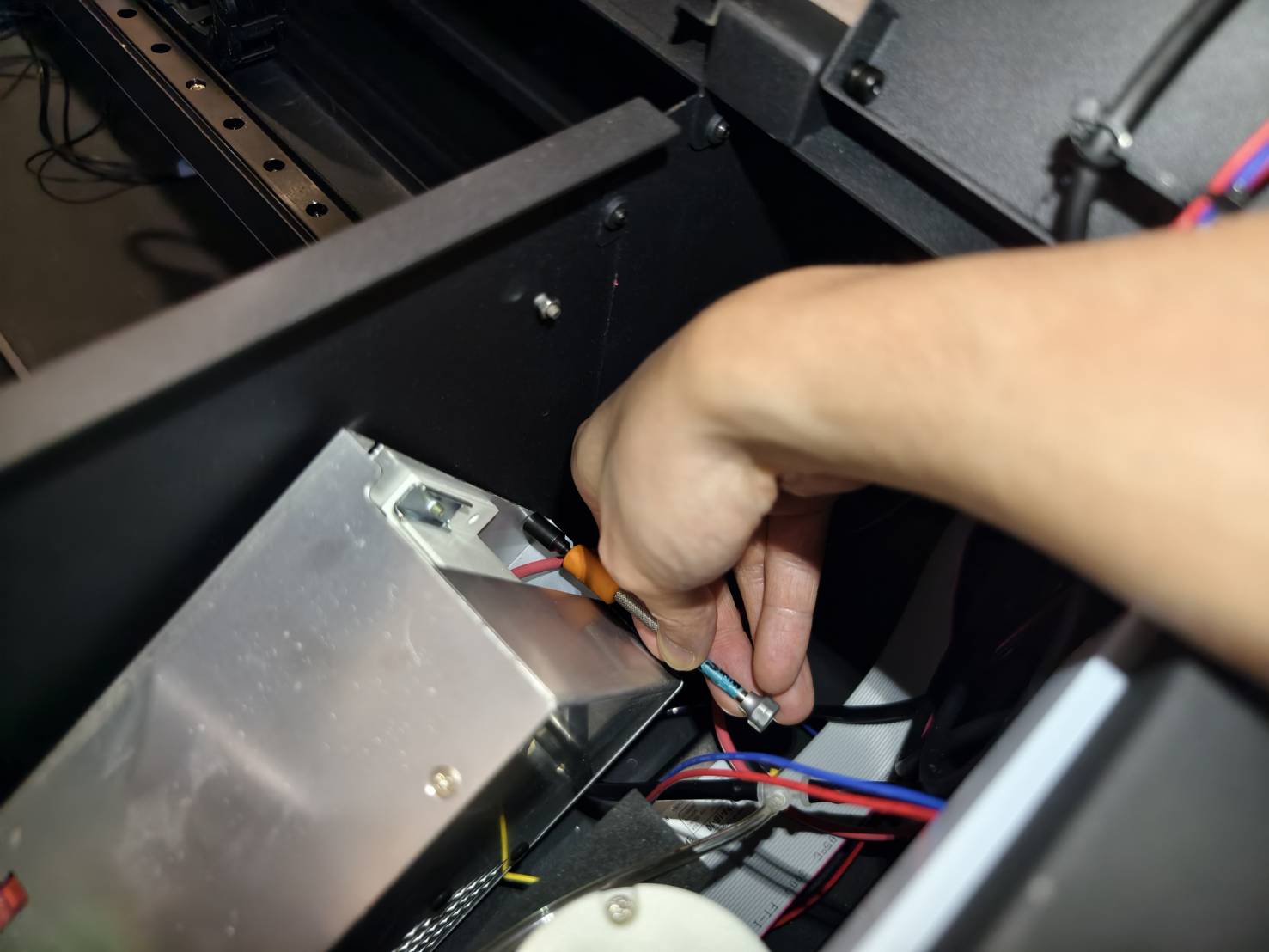

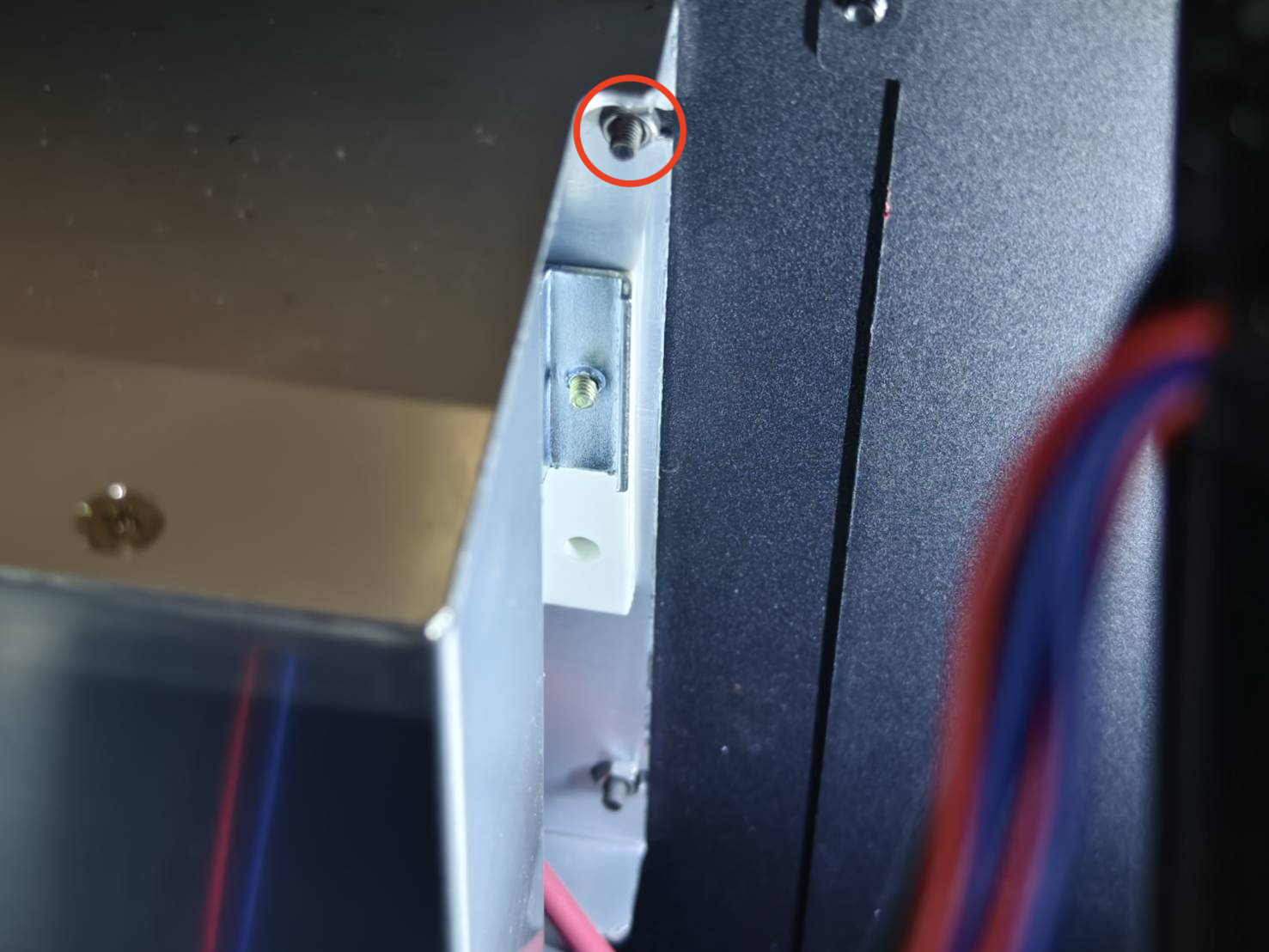

鬆開右上角的螺帽。此螺絲無需完全取下。

步驟 8

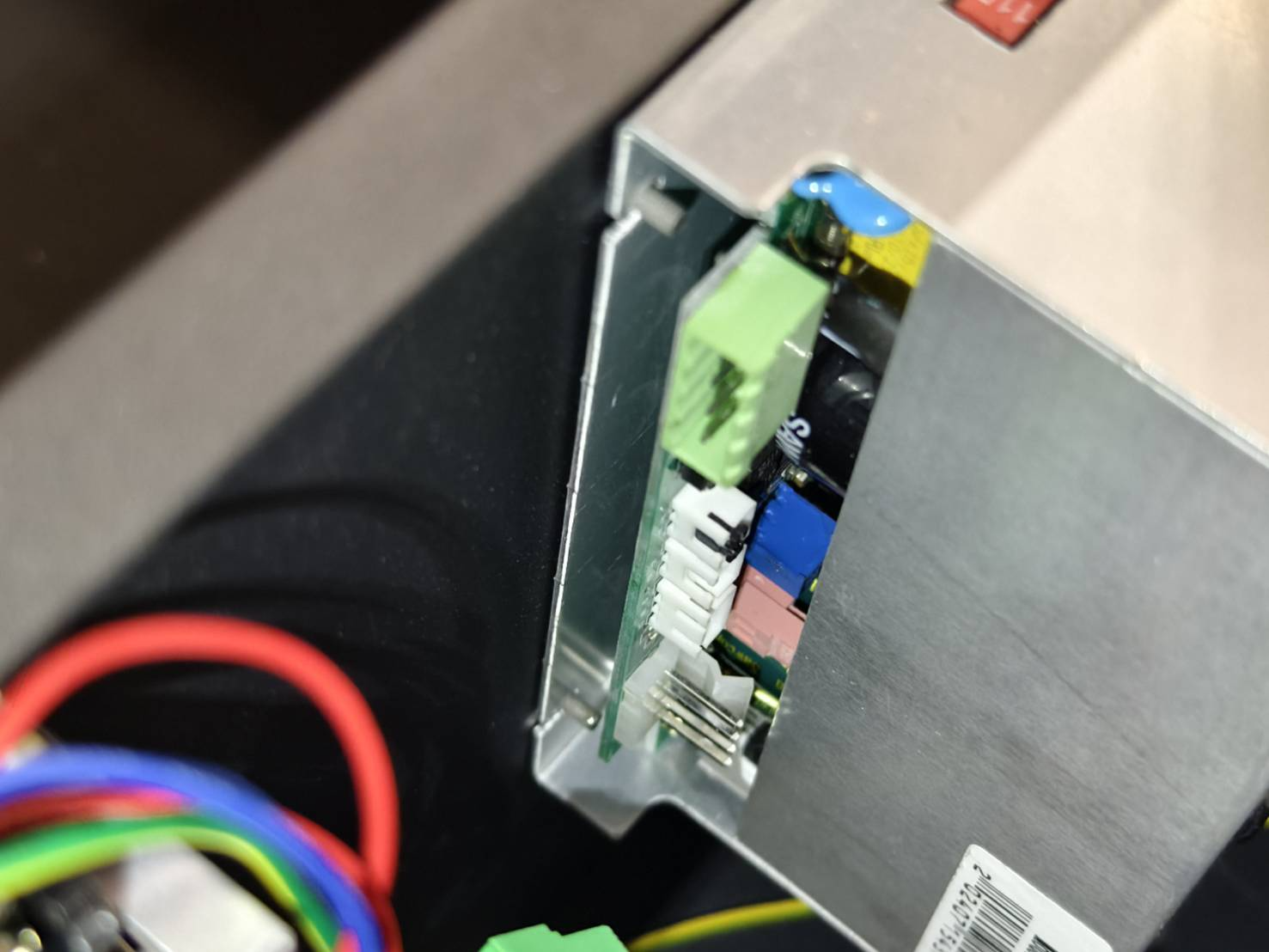

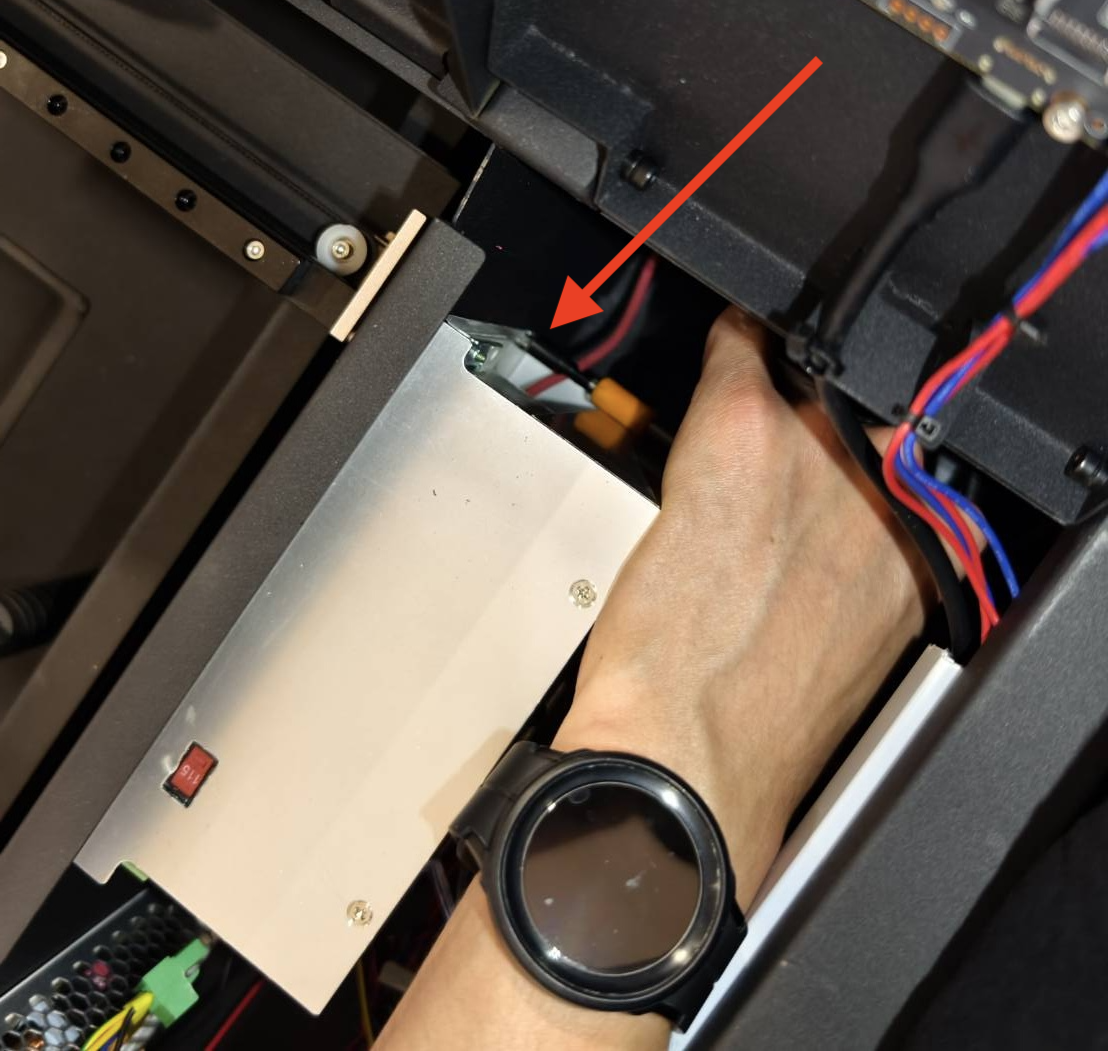

將電源供應器拉出並放置妥當。

步驟 9

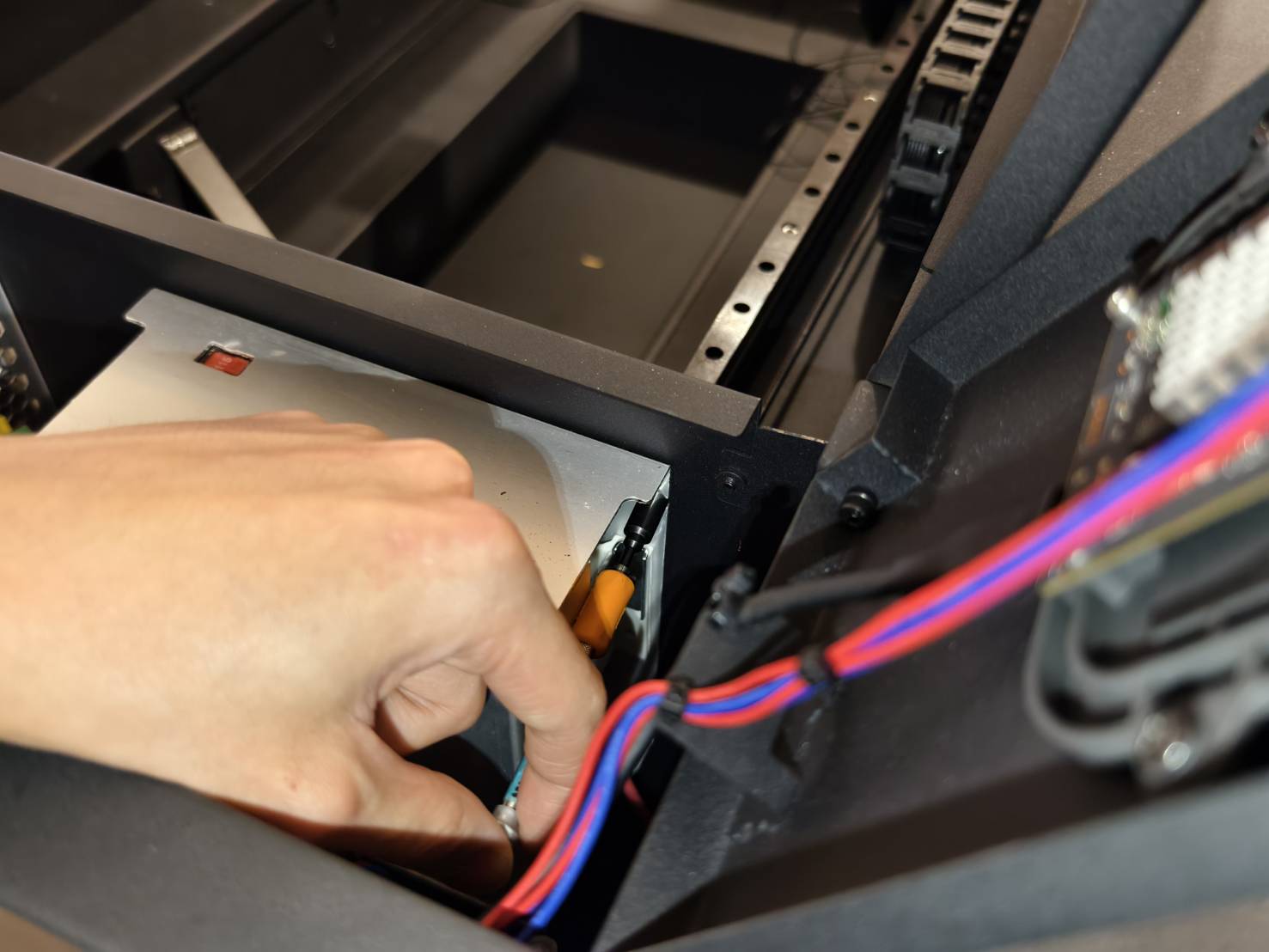

鬆開右下角的螺帽。此螺絲無需完全取下。

步驟 10

鬆開最後一個螺帽後，即可取下電源供應器。

步驟 11

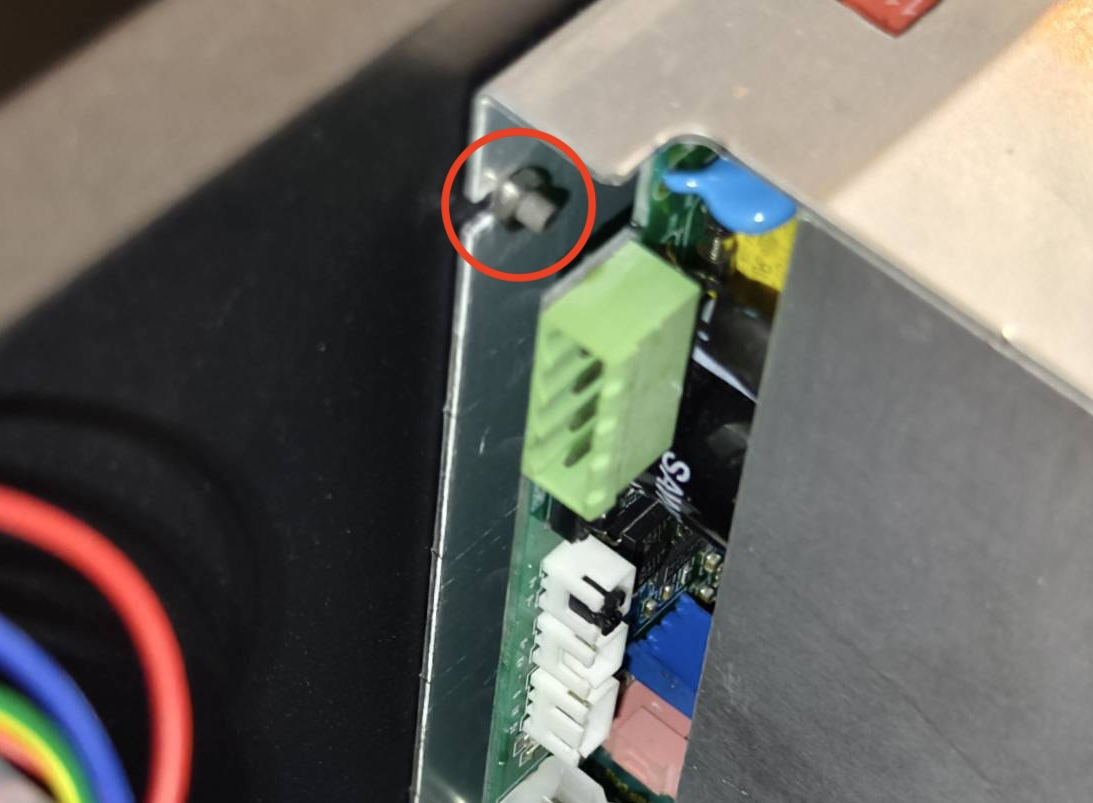

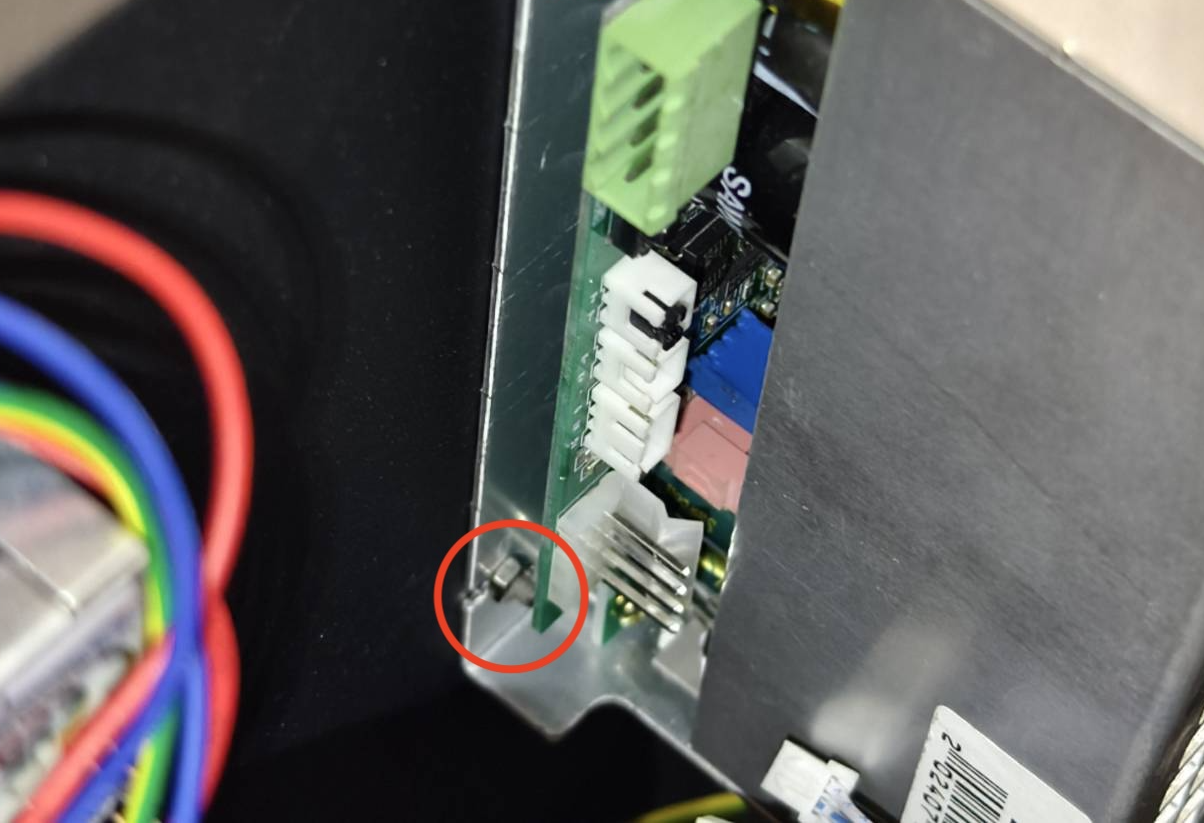

請檢查您的新雷射電源供應器（PSU）是否已安裝這個小跳線，若新 PSU 上沒有此跳線，請將舊 PSU 上的跳線拆下，並安裝到新的 PSU 上。

將新的雷射電源供應器掛在螺柱上。

步驟 12

鎖緊右上角和右下角的螺帽。

步驟 13

重新安裝左下角的螺帽。

步驟 14

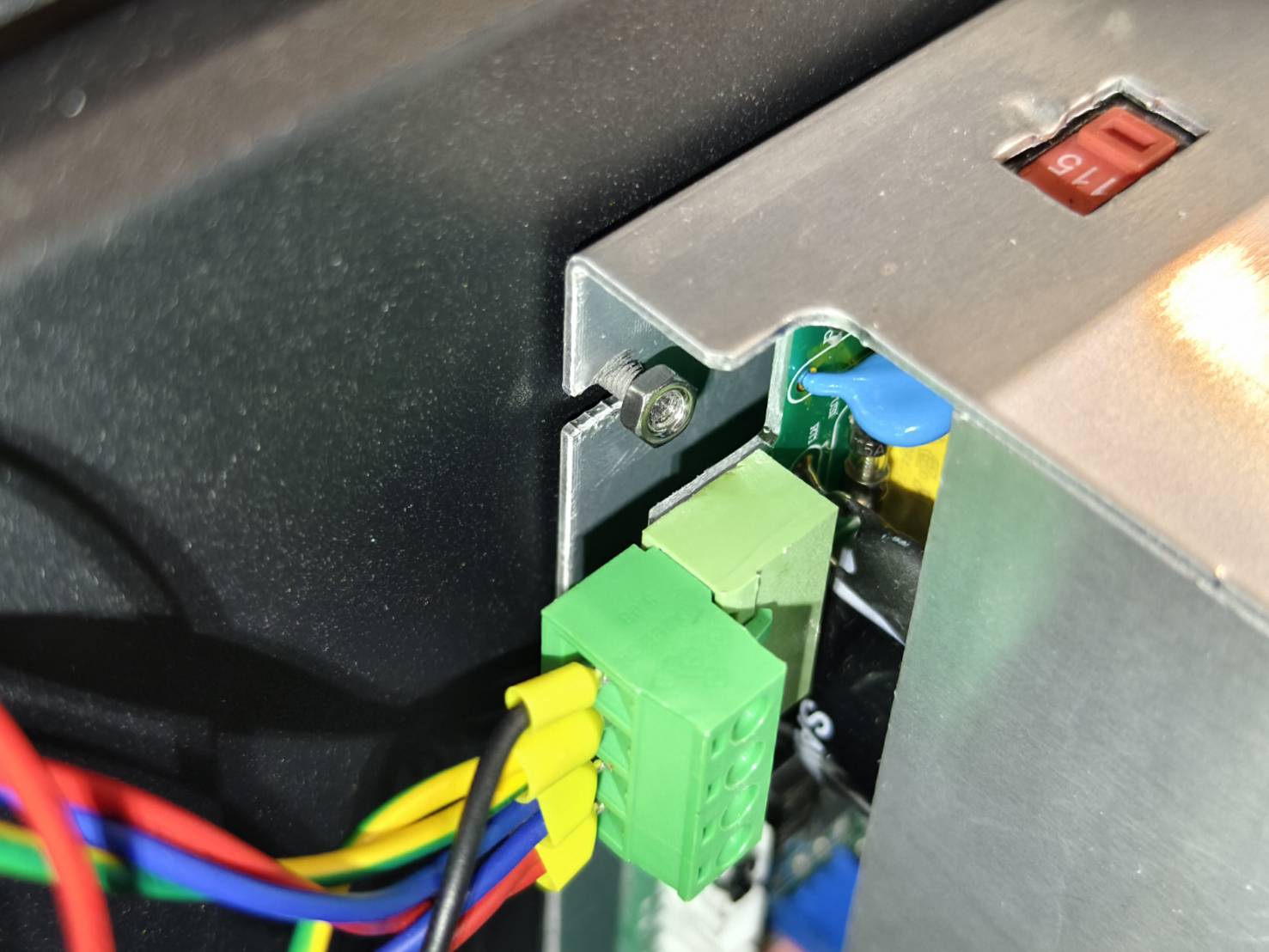

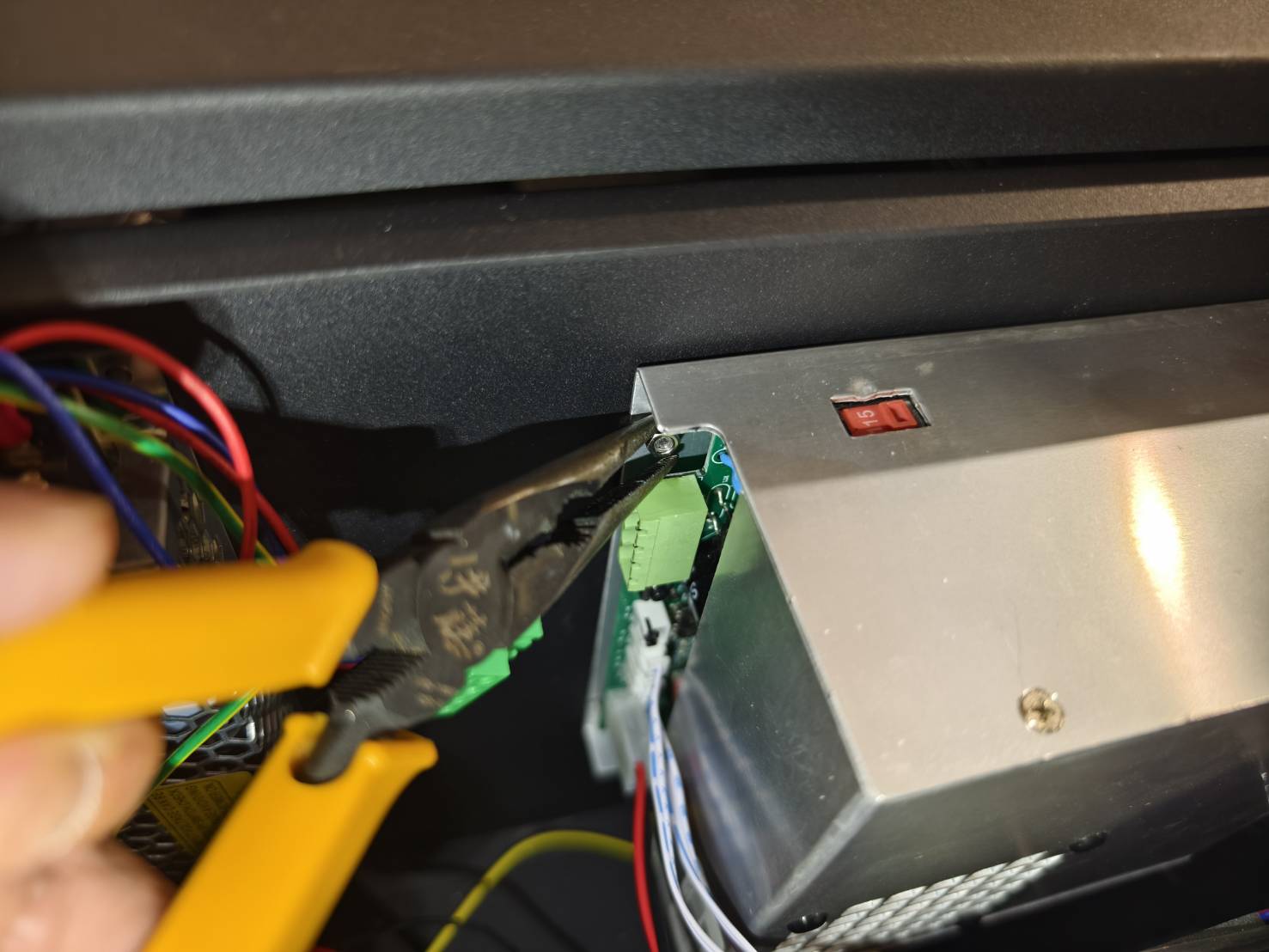

• 重新安裝左上角的螺帽。




• 如果您安裝此螺帽有困難，可以嘗試使用鉗子鎖緊。


• 若無法鎖緊或固定，可以略過此螺帽或將其掛在螺柱上。


步驟 15

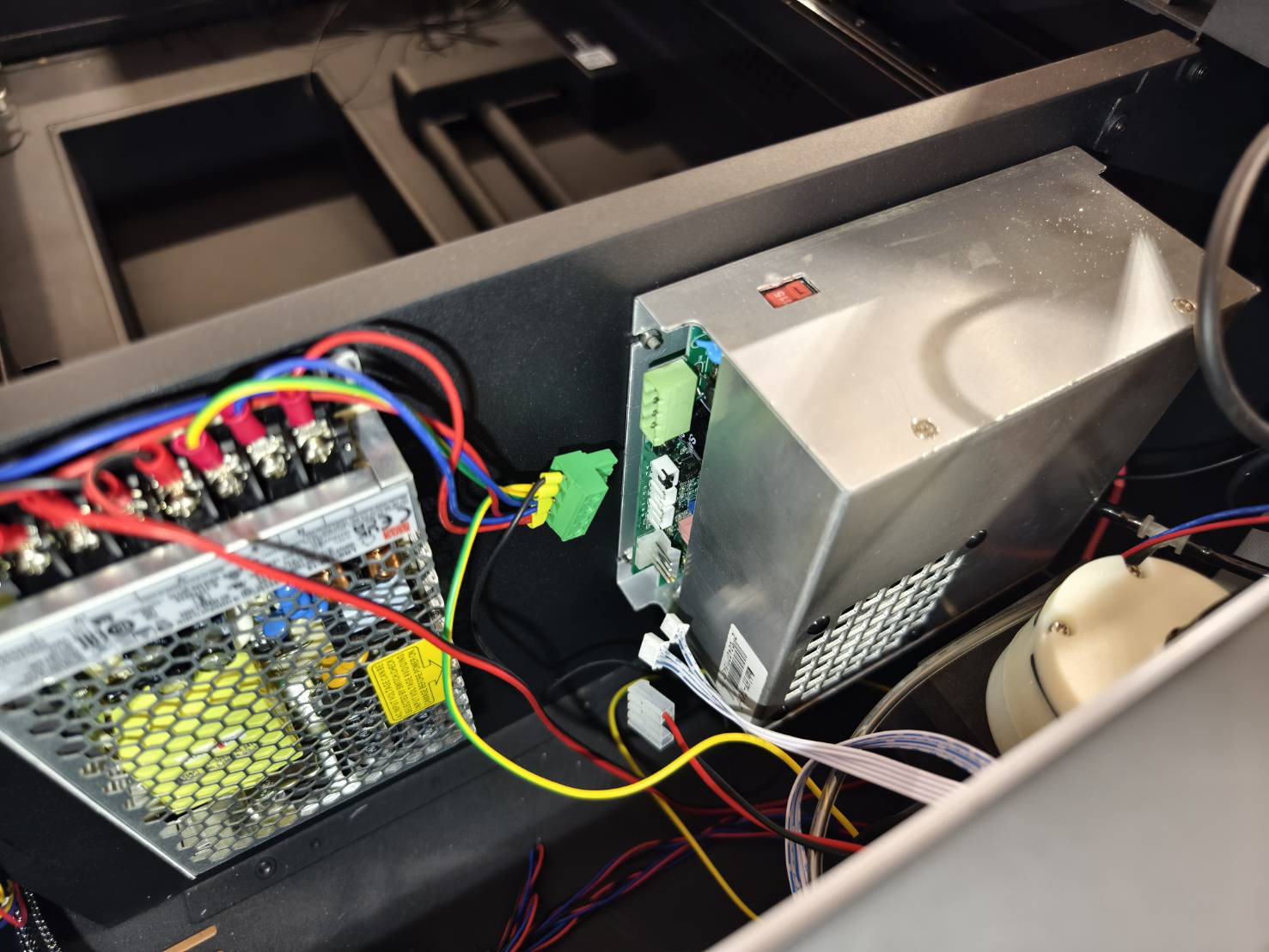

• 重新連接所有線路。

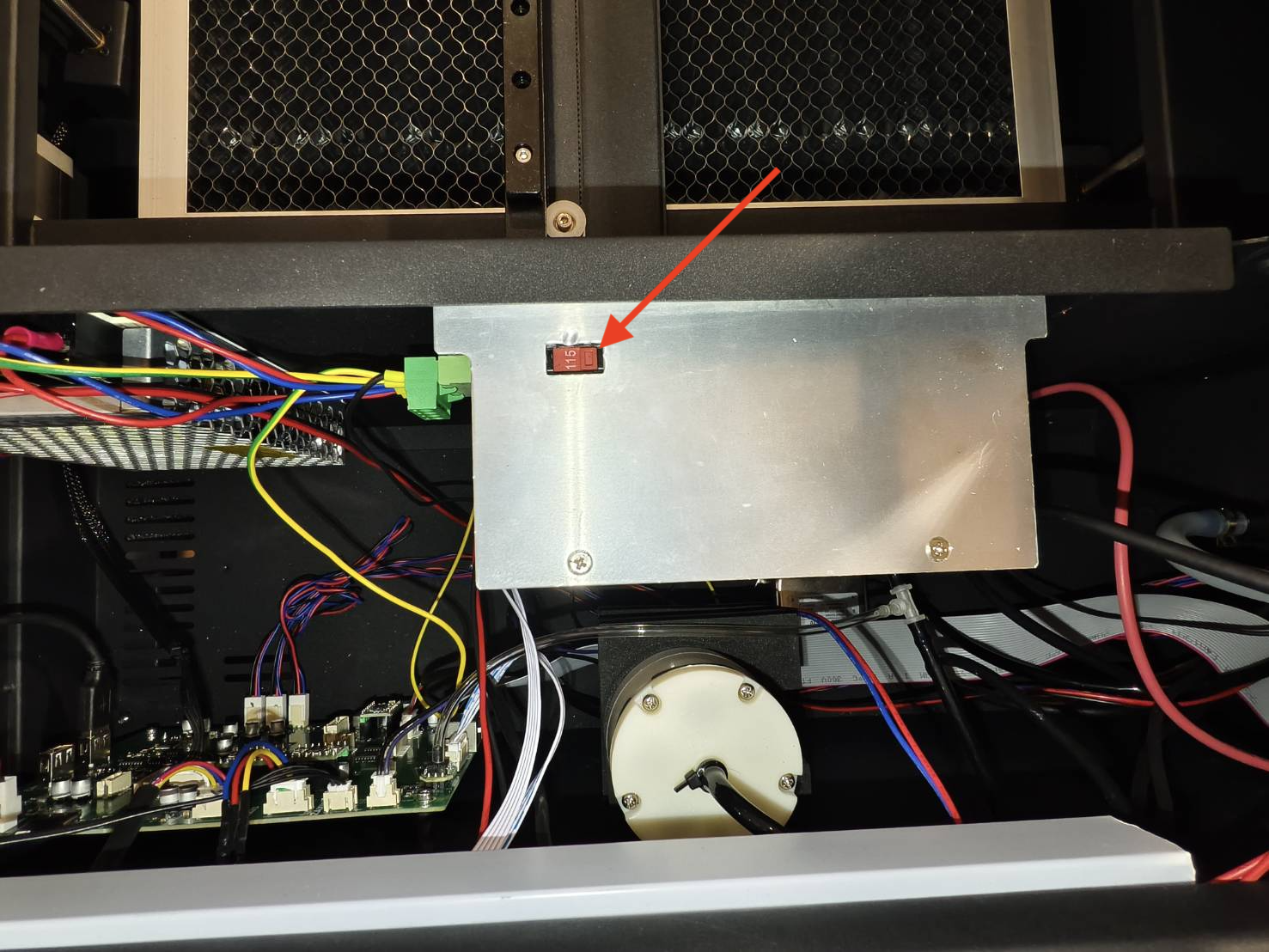

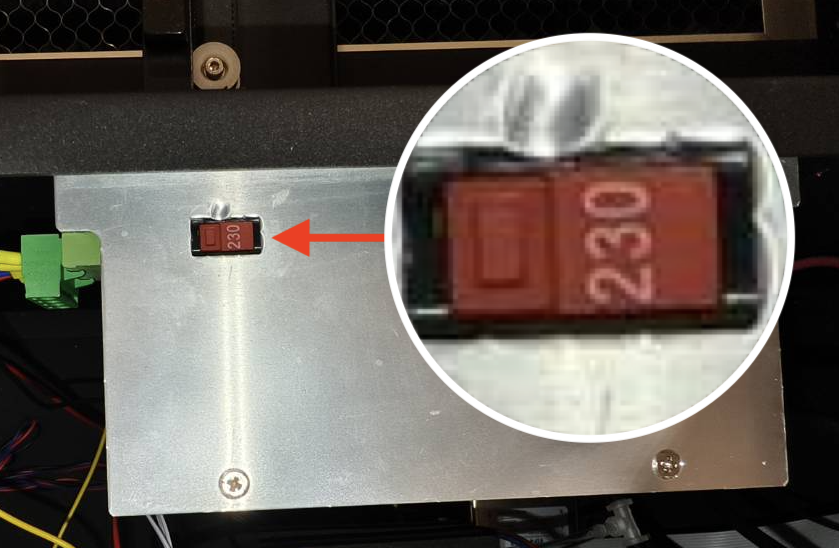

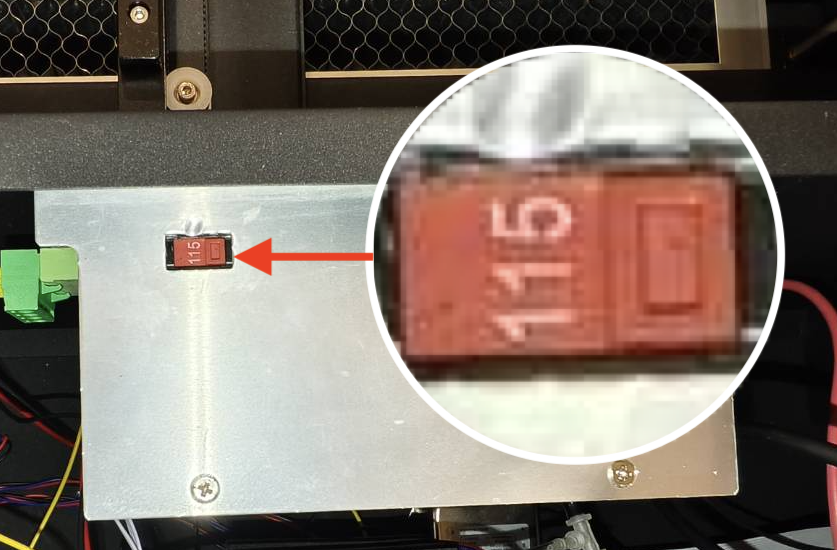

• 請確保已根據您所在國家或環境的電源規格，將電壓切換至正確的設定。
  （如果您不確定，可以參考 Wikipedia)


  115V	230V

• 關閉側蓋並鎖緊螺絲。


步驟 16

• 將新的電源供應器的纜線從孔中拉出，並將其移至後蓋側。

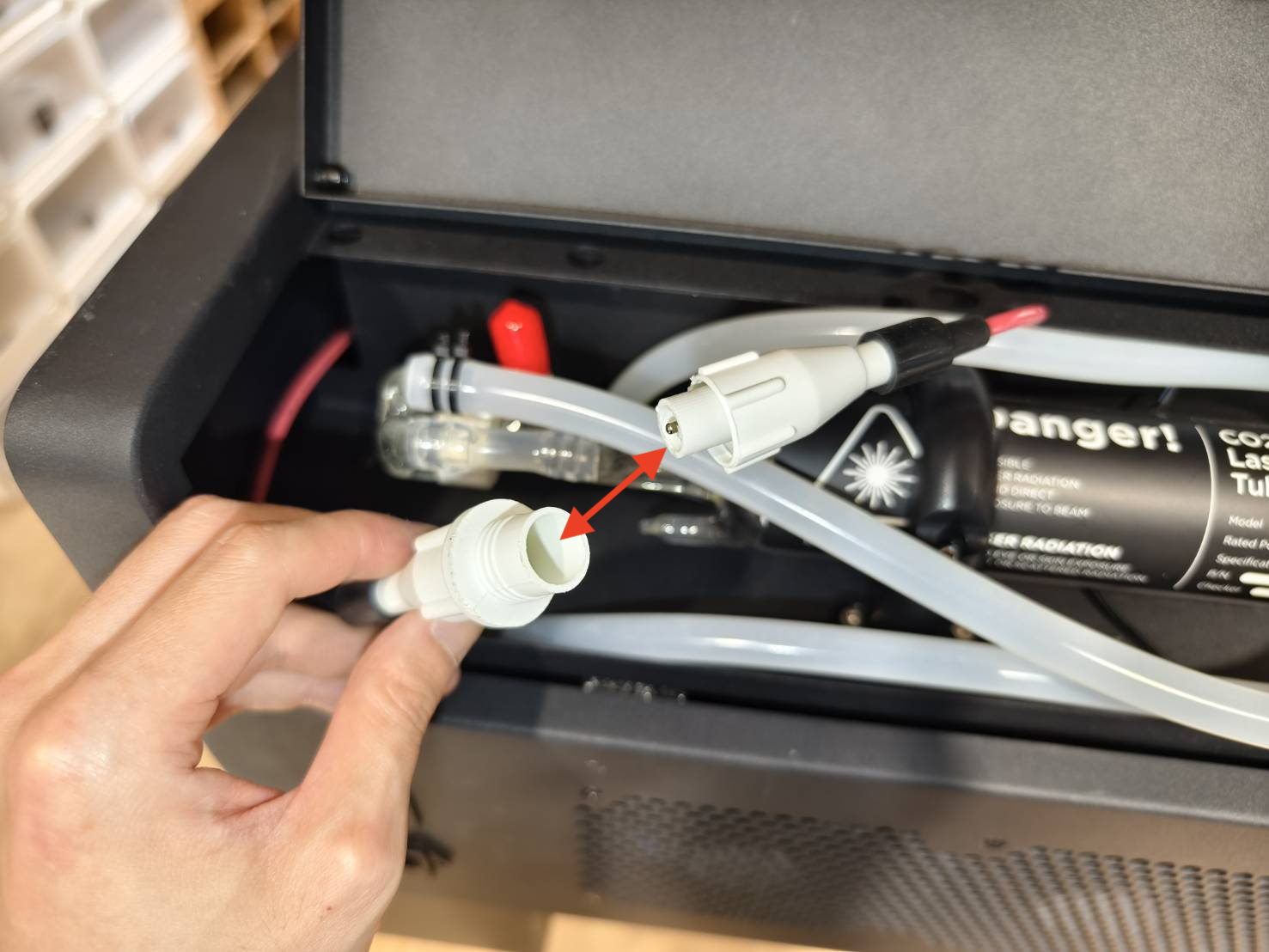

• 重新連接雷射管和雷射電源供應器的纜線。

• 關閉後蓋並鎖緊螺絲。
