Beambox II - 主板更換

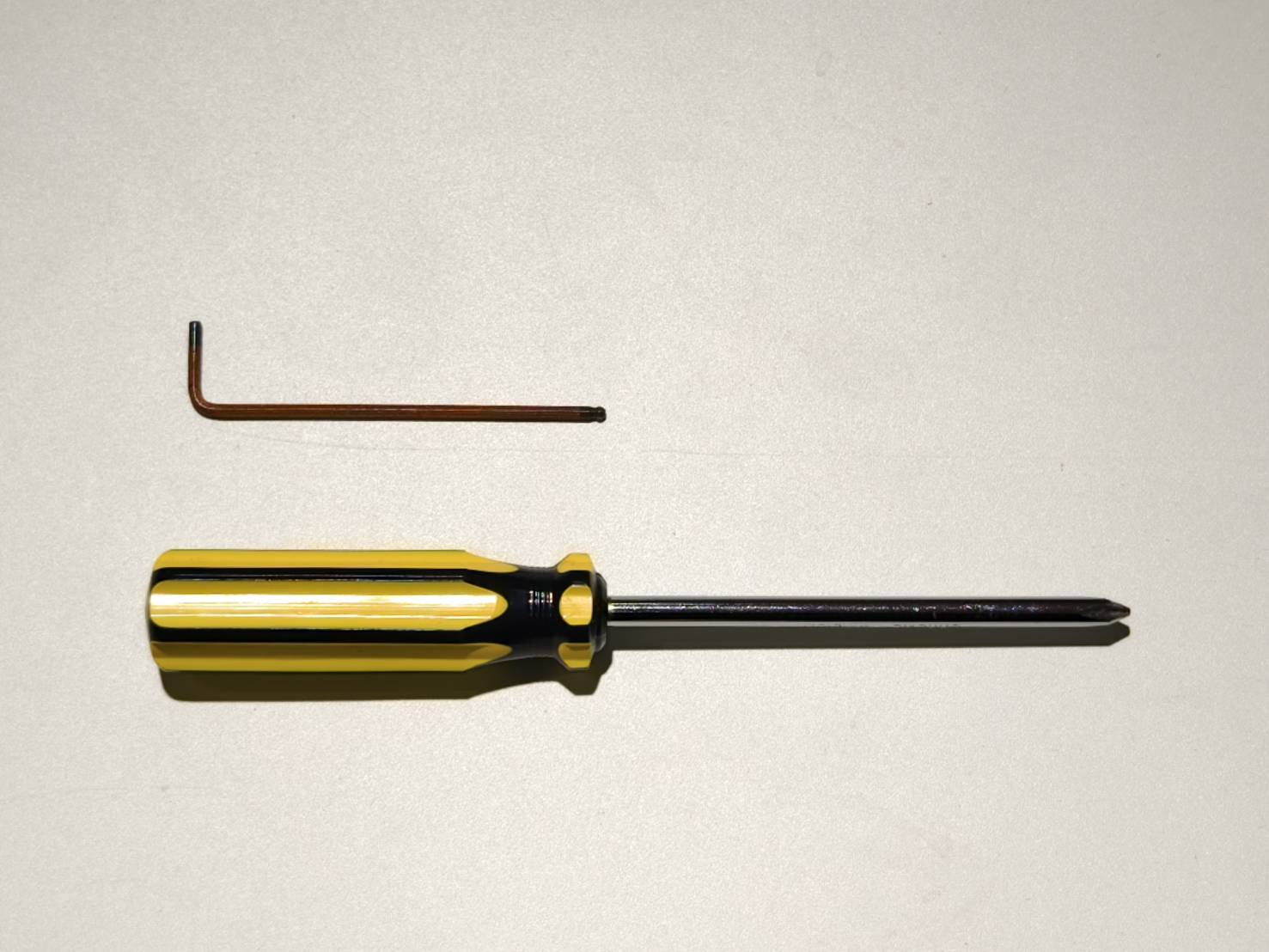

工具

步驟 1

關閉機器，並拔除電源線。

步驟 2

打開側蓋以檢視機器內部。

• 使用十字螺絲起子鬆開紅圈處螺絲並打開側蓋。



步驟 3

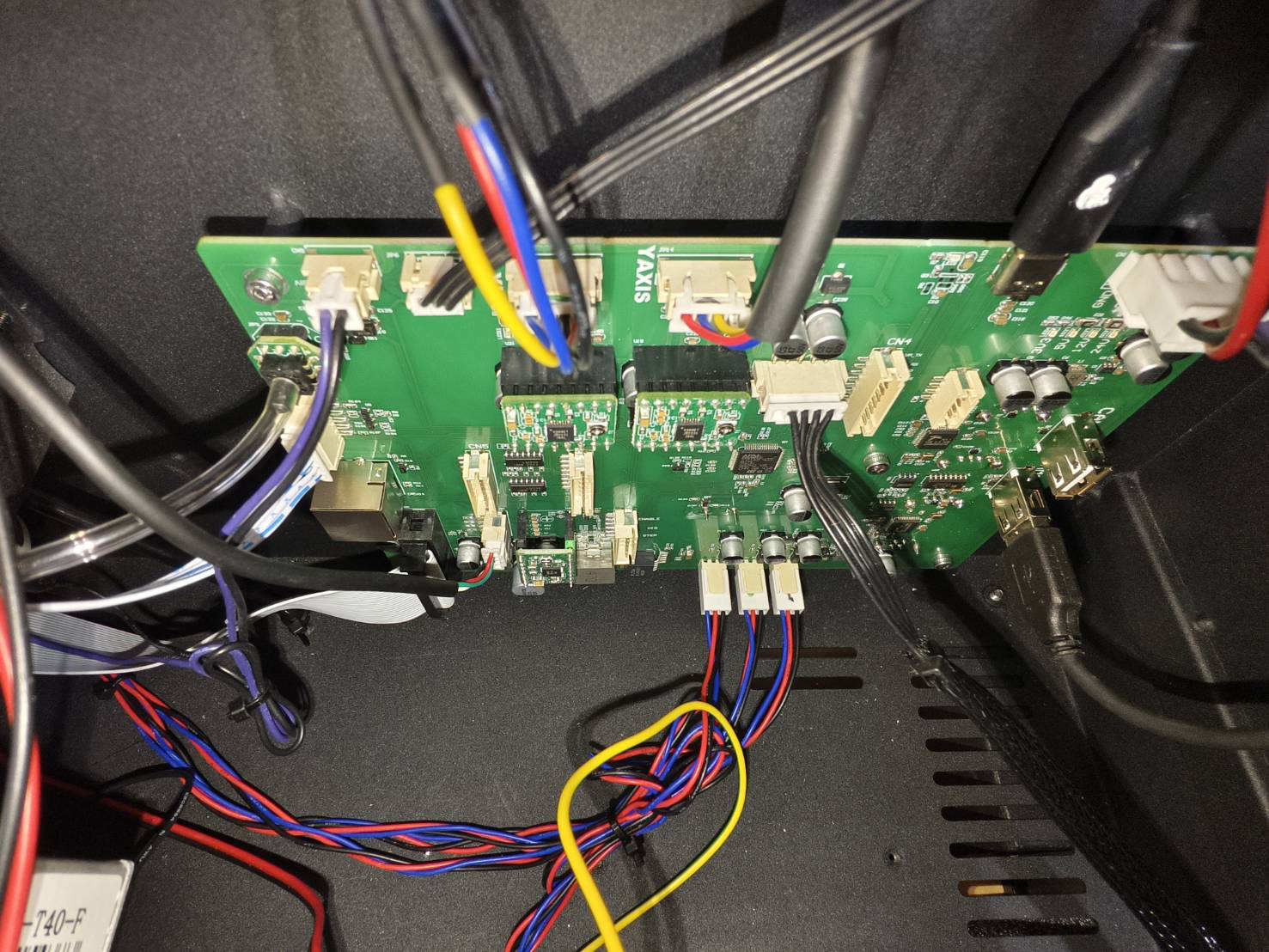

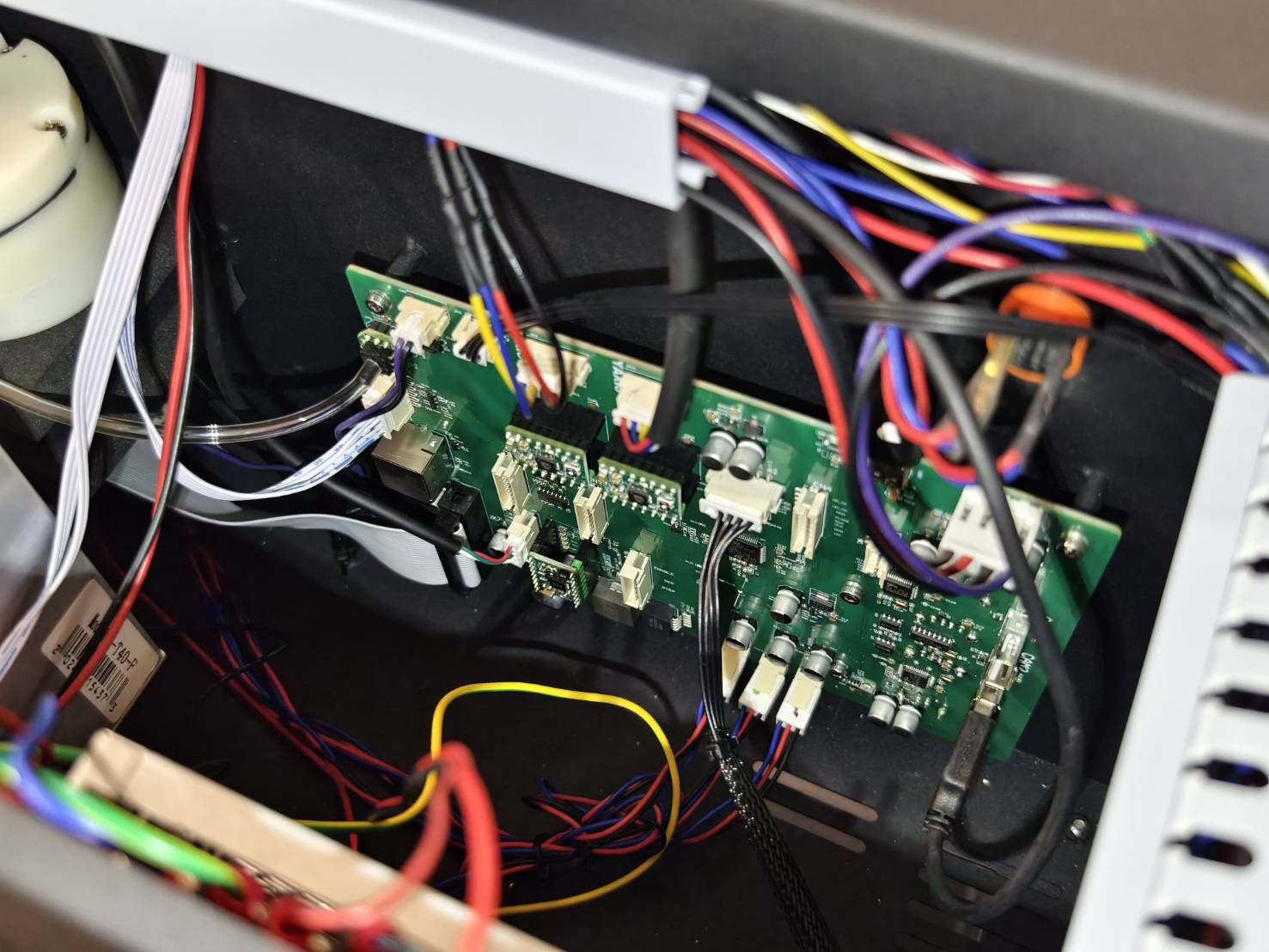

拍攝整個主板配置的照片。
這是為了防止您在安裝新主板時忘記所有纜線的連接位置。
（如果您忘記纜線應該連接到哪裡，請參考 圖表 以了解最新的配置。請勿使用下方的照片，因為主板的版本可能有所不同。）

步驟 4

在主板頂部，有兩條類似的纜線。一條用於 Z 軸馬達，另一條用於 Y 軸馬達。
為了避免這些纜線插入錯誤的插座，我們強烈建議在纜線上做標記。

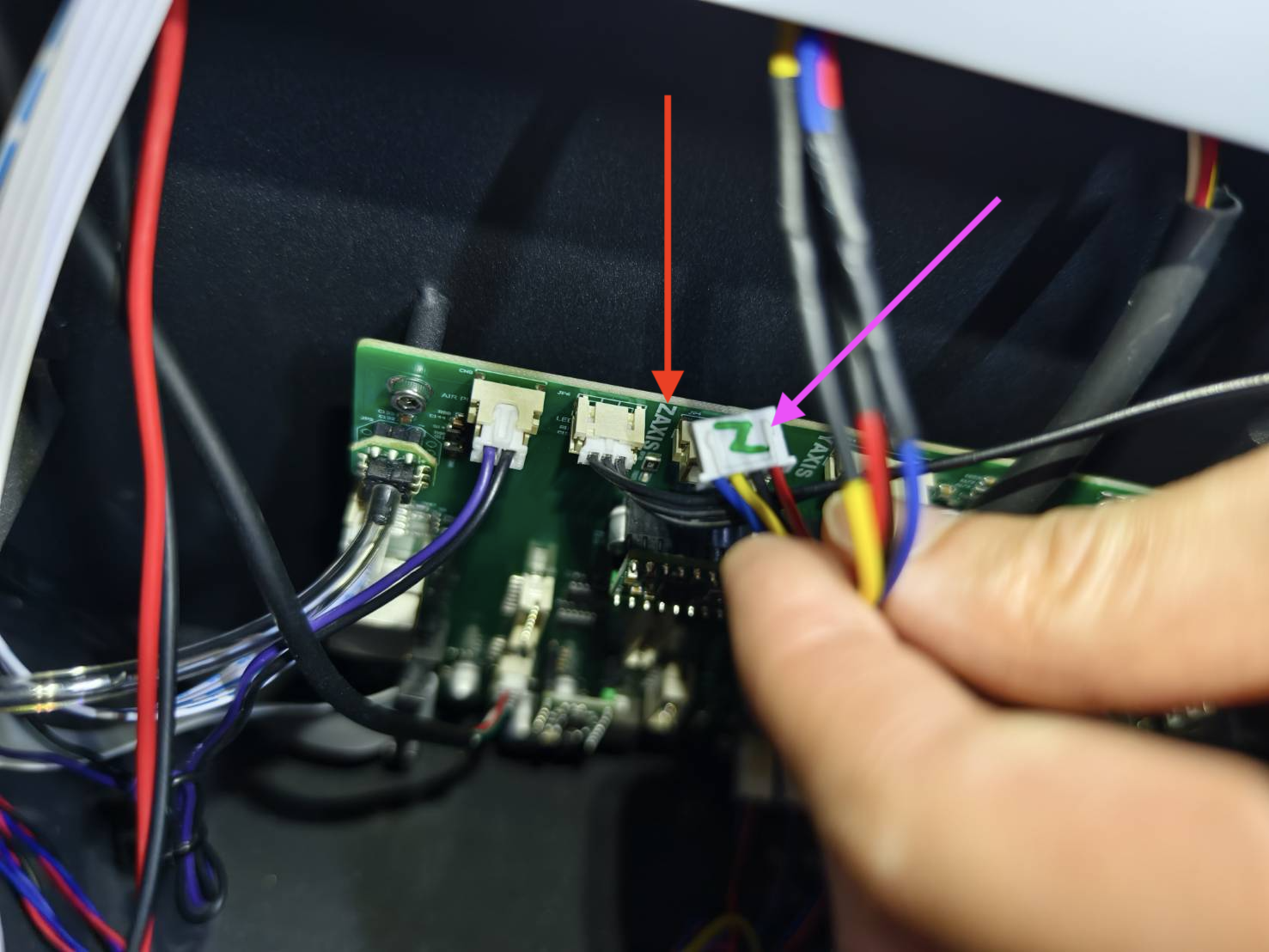

• 拔下 Z 軸纜線，並在連接器上標記「Z」。
  主板上有 Z 軸馬達的標示，您可以用它來確定新主板上 Z 軸纜線的連接位置。

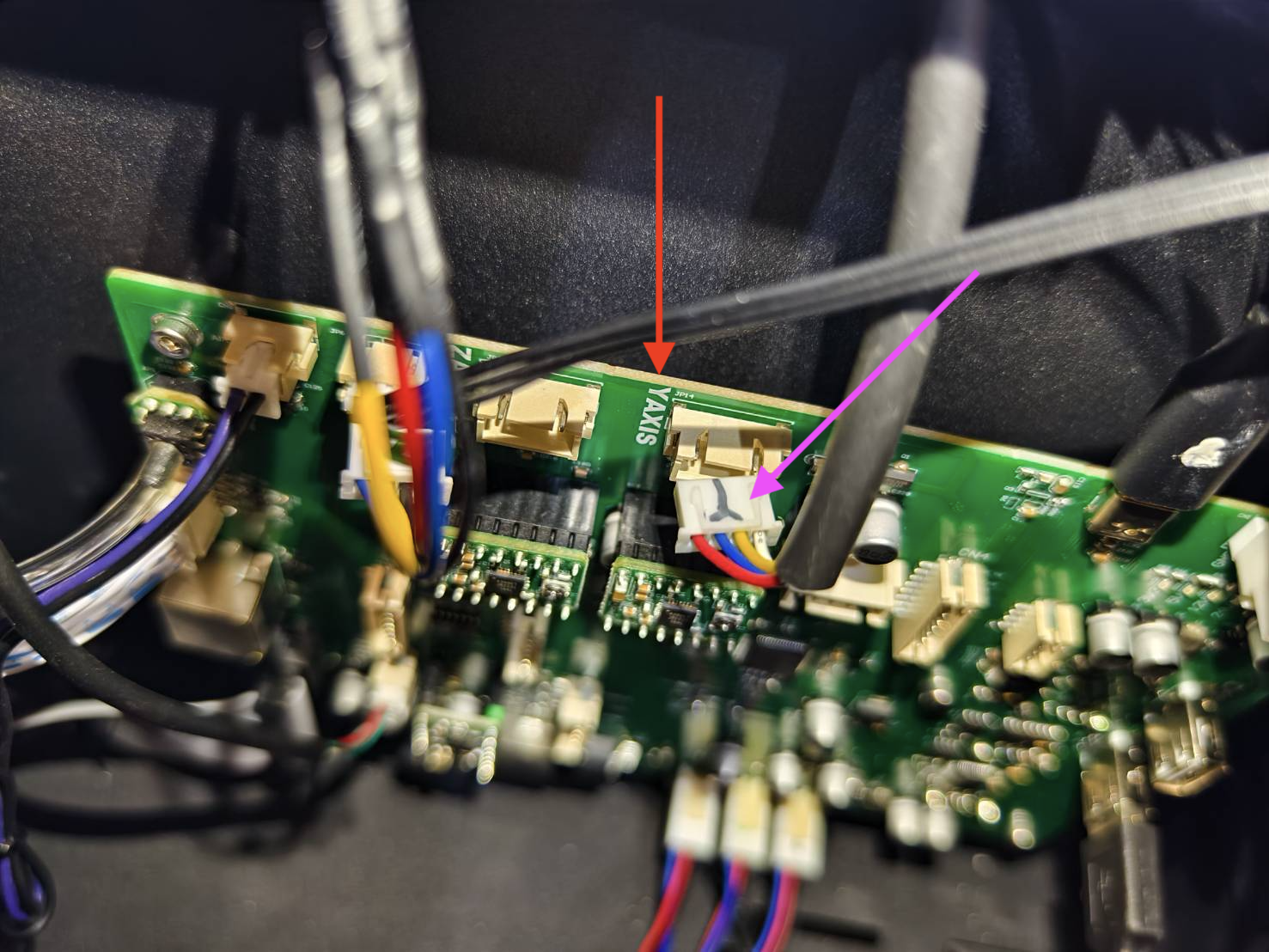

• 拔下 Y 軸纜線，並在連接器上標記「Y」。
  主板上有 Y 軸馬達的標示，您可以用它來確定新主板上 Y 軸纜線的連接位置。

步驟 5

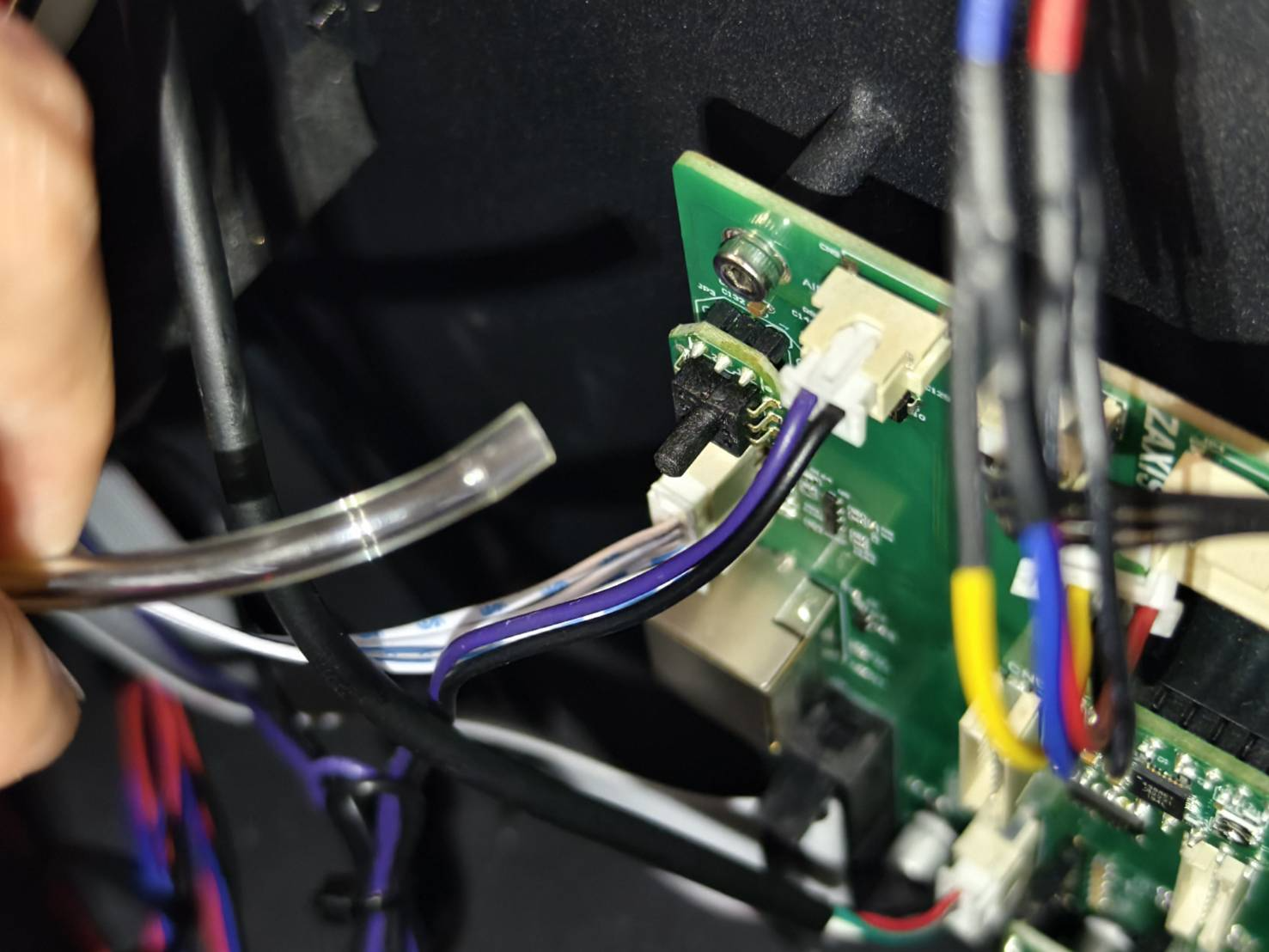

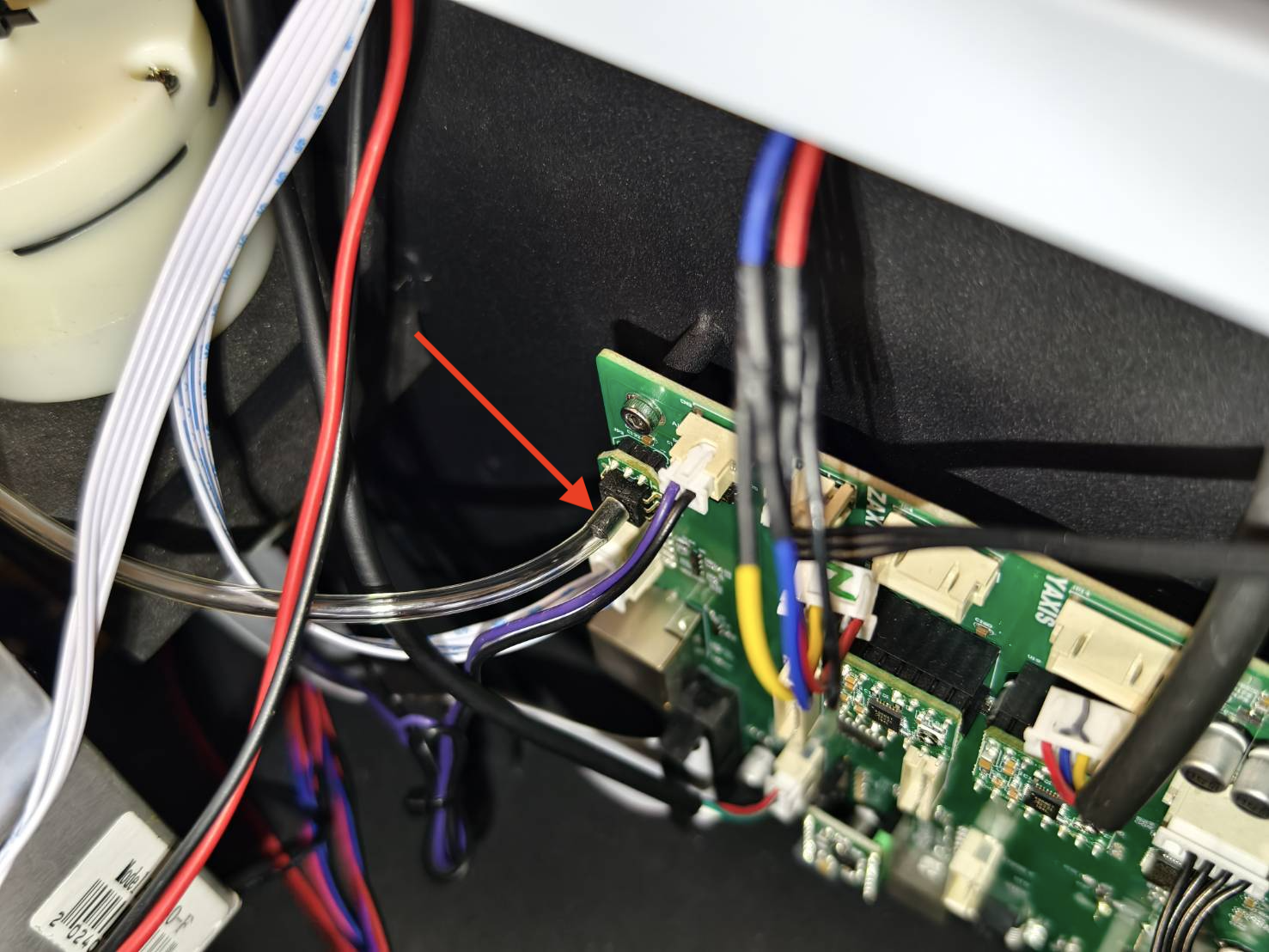

拔掉主板左上角的氣管。

步驟 6

拔掉主板上的其他纜線。

步驟 7

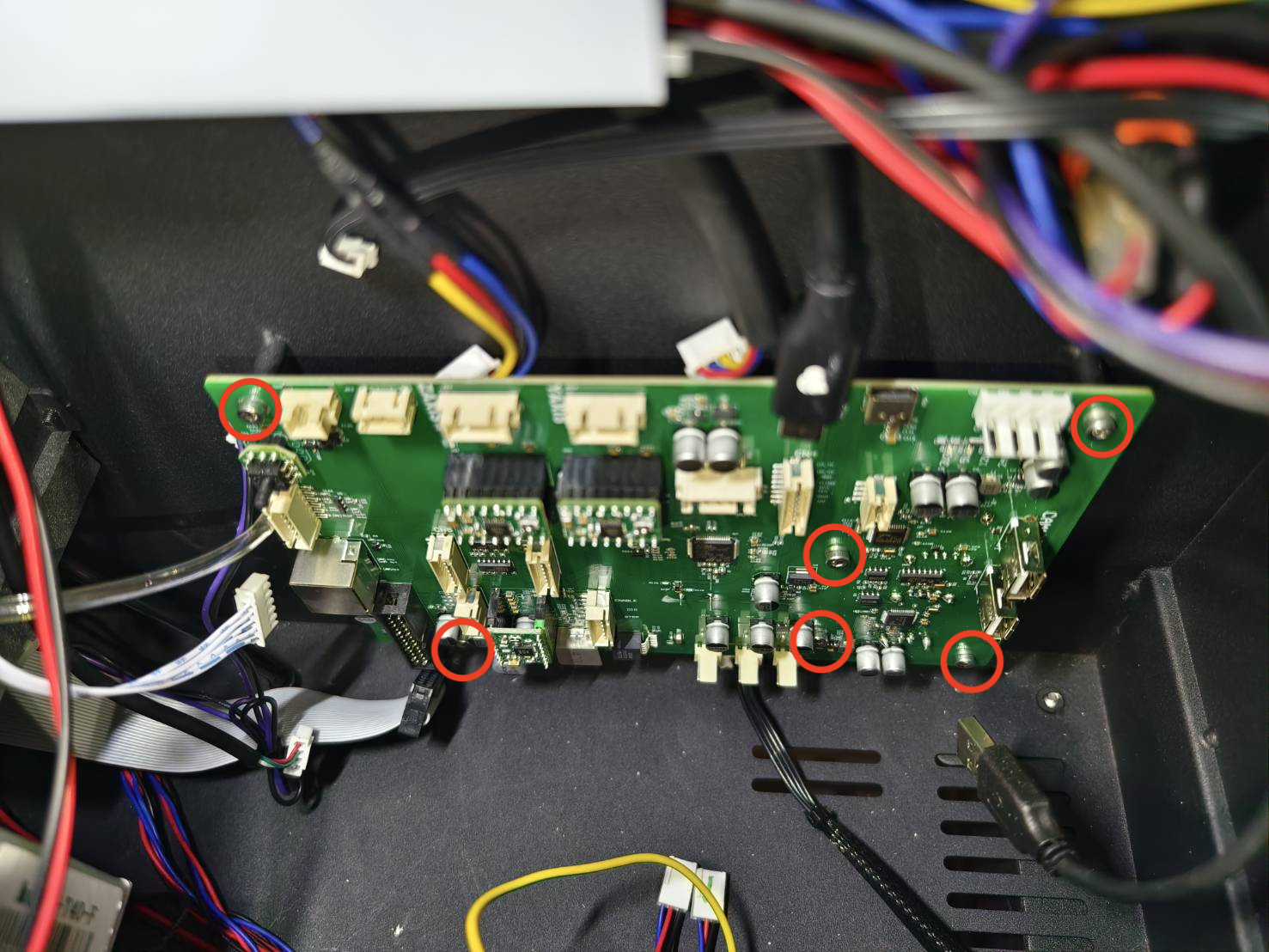

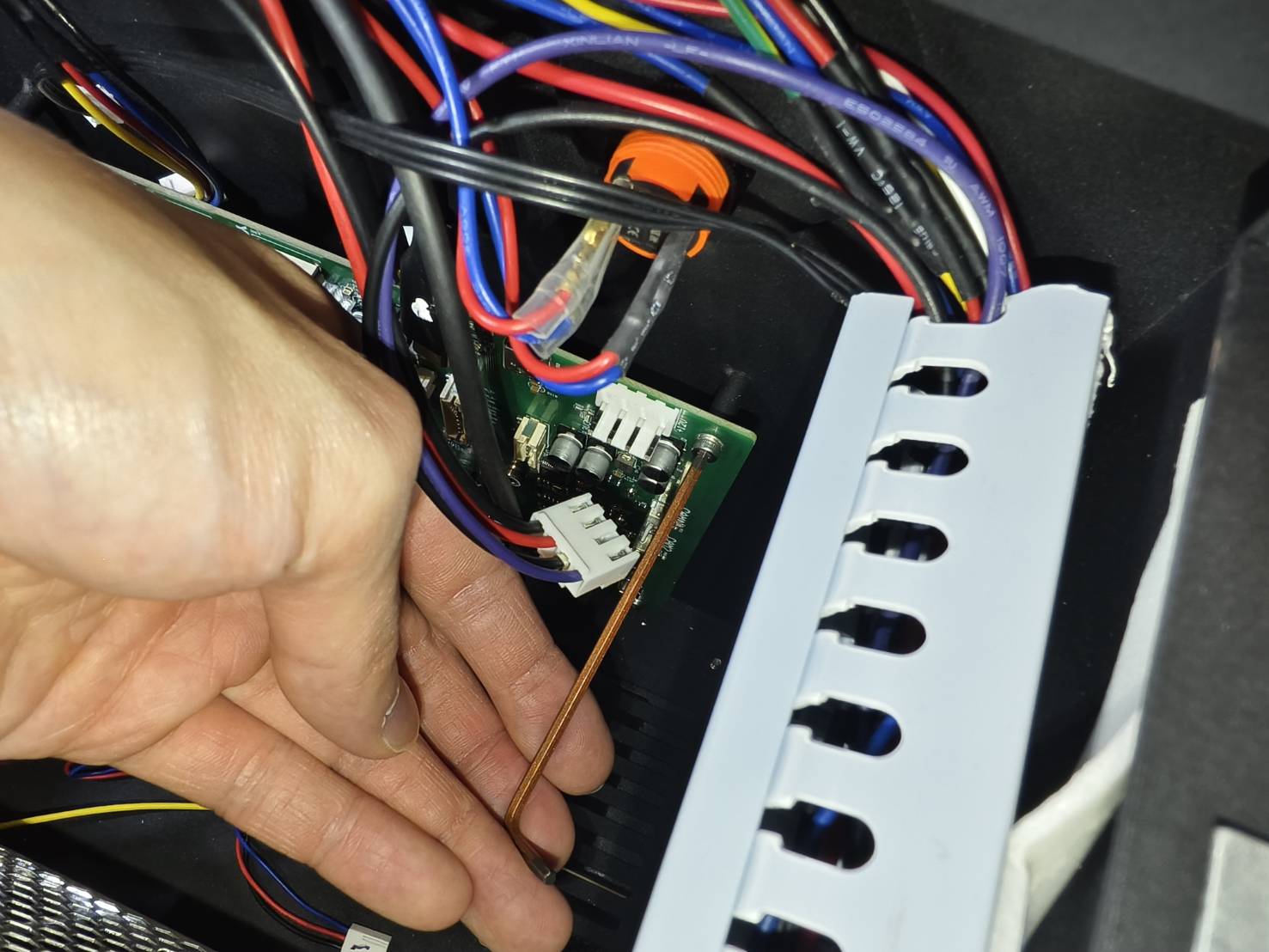

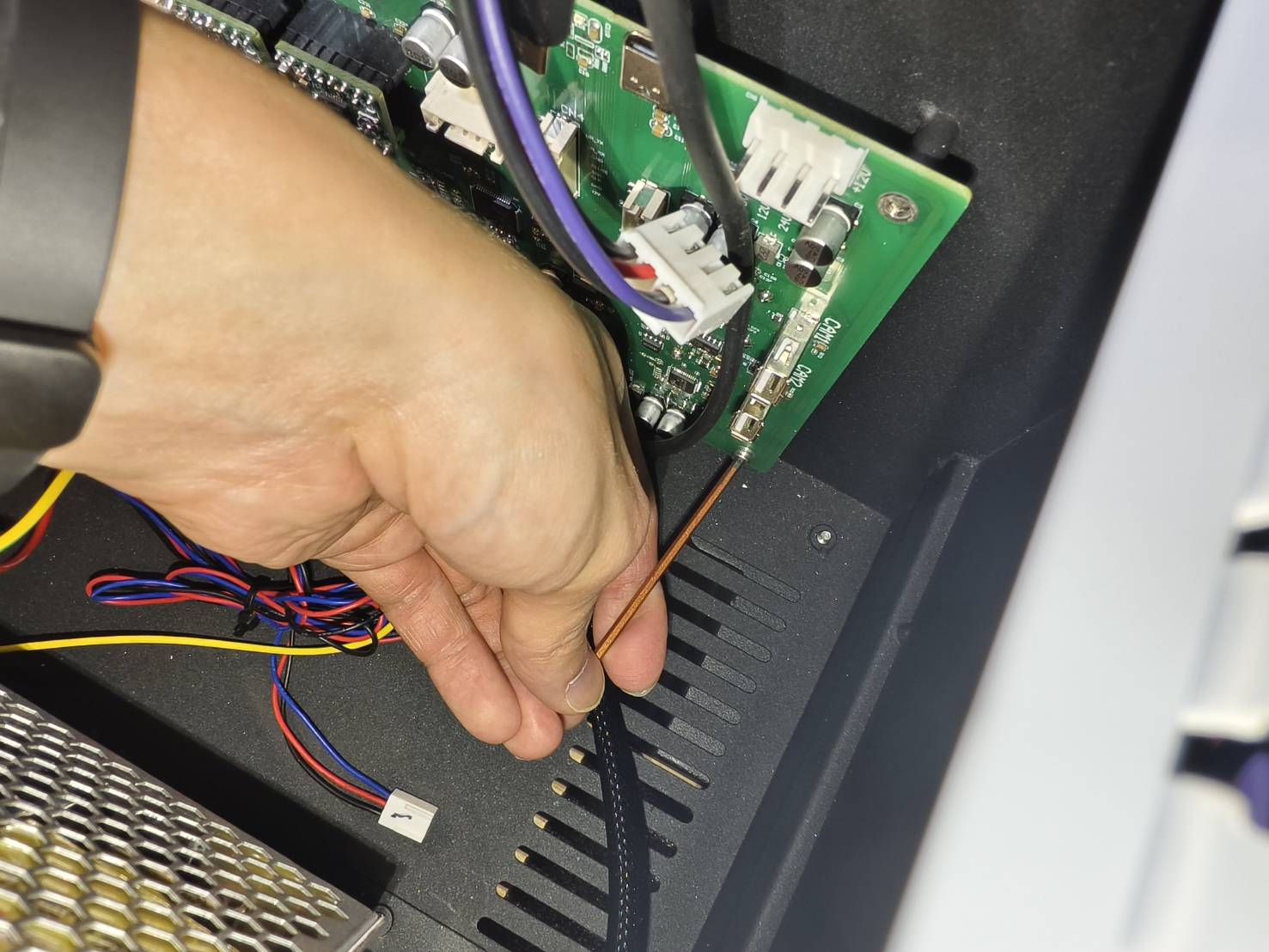

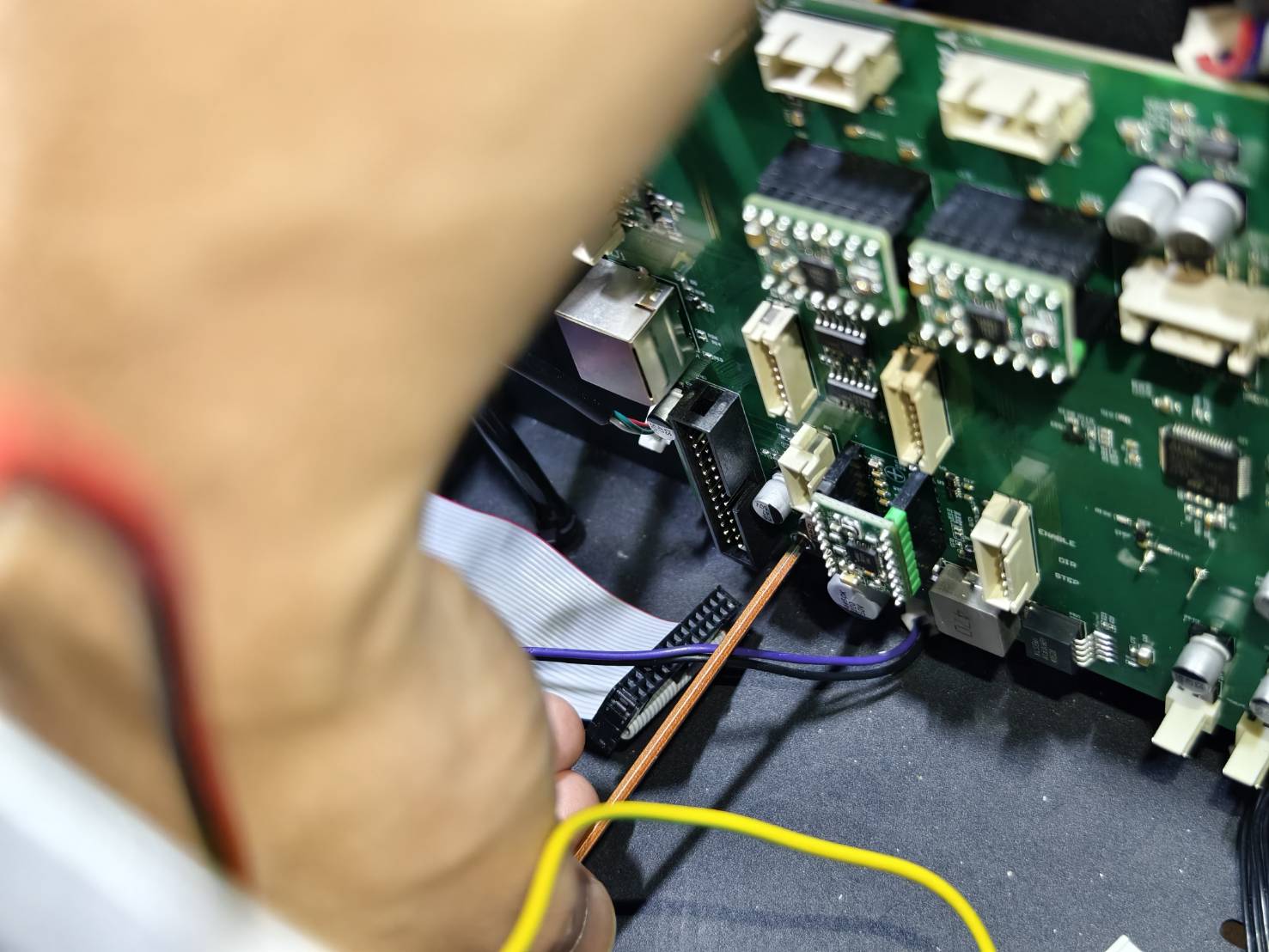

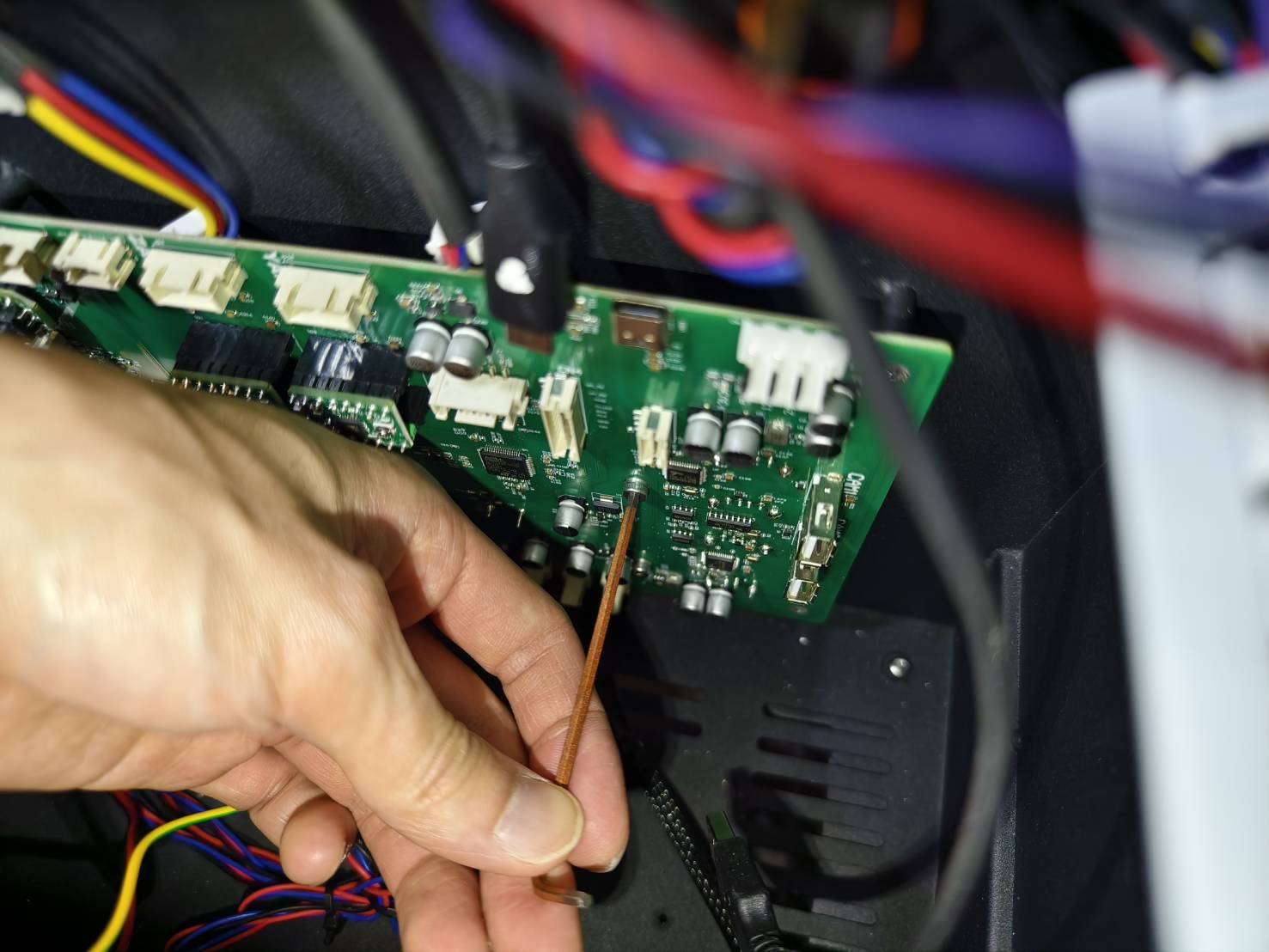

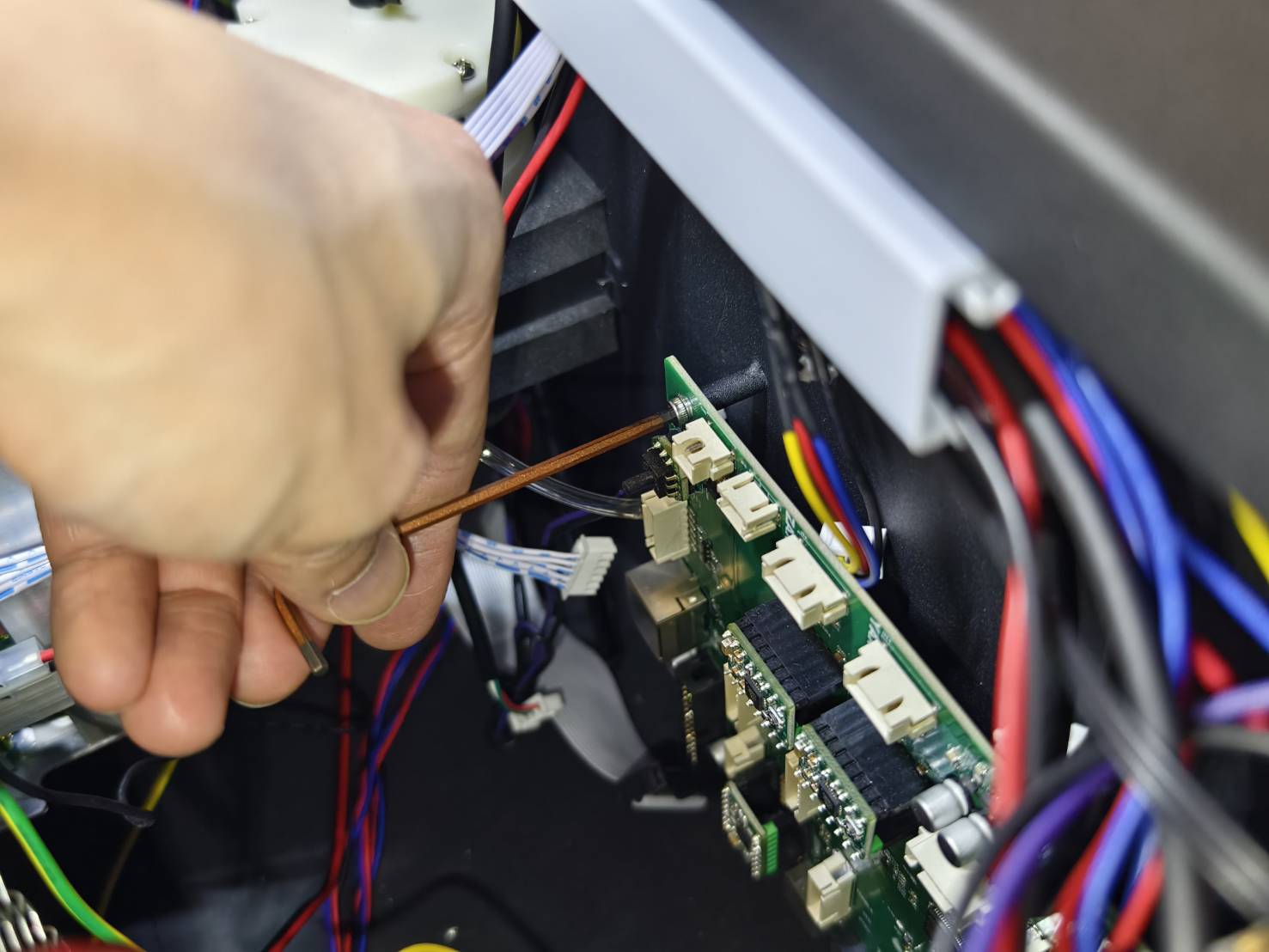

拆下固定主板的螺絲。（2.5mm 六角螺絲 x 6個）

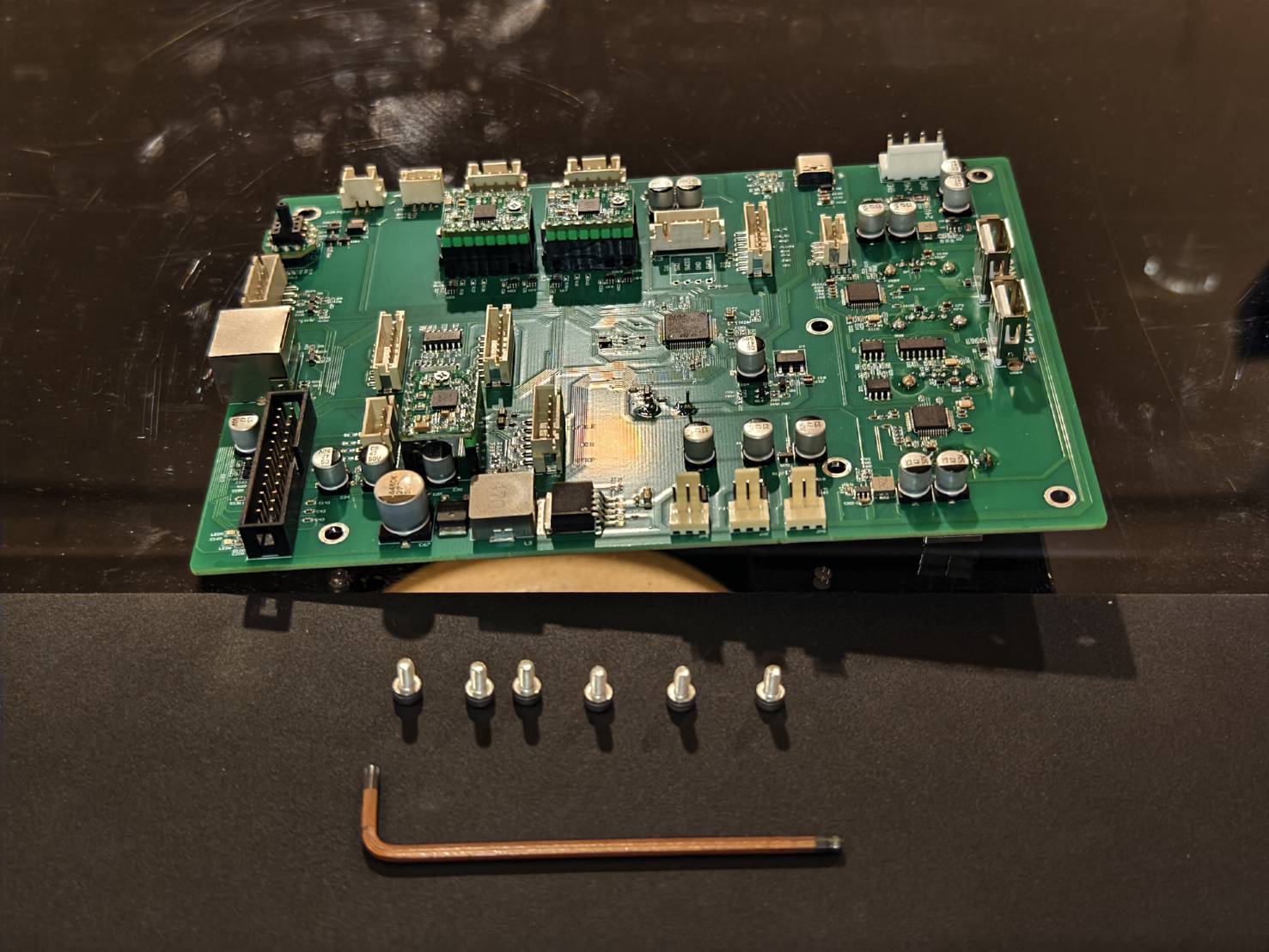

接著就可以將主板從機器中完全取出。

• 左上



• 左下



• 右上



• 右下

• 中上


• 中下



• 然後就可以將主板從機器中取出。


步驟 8

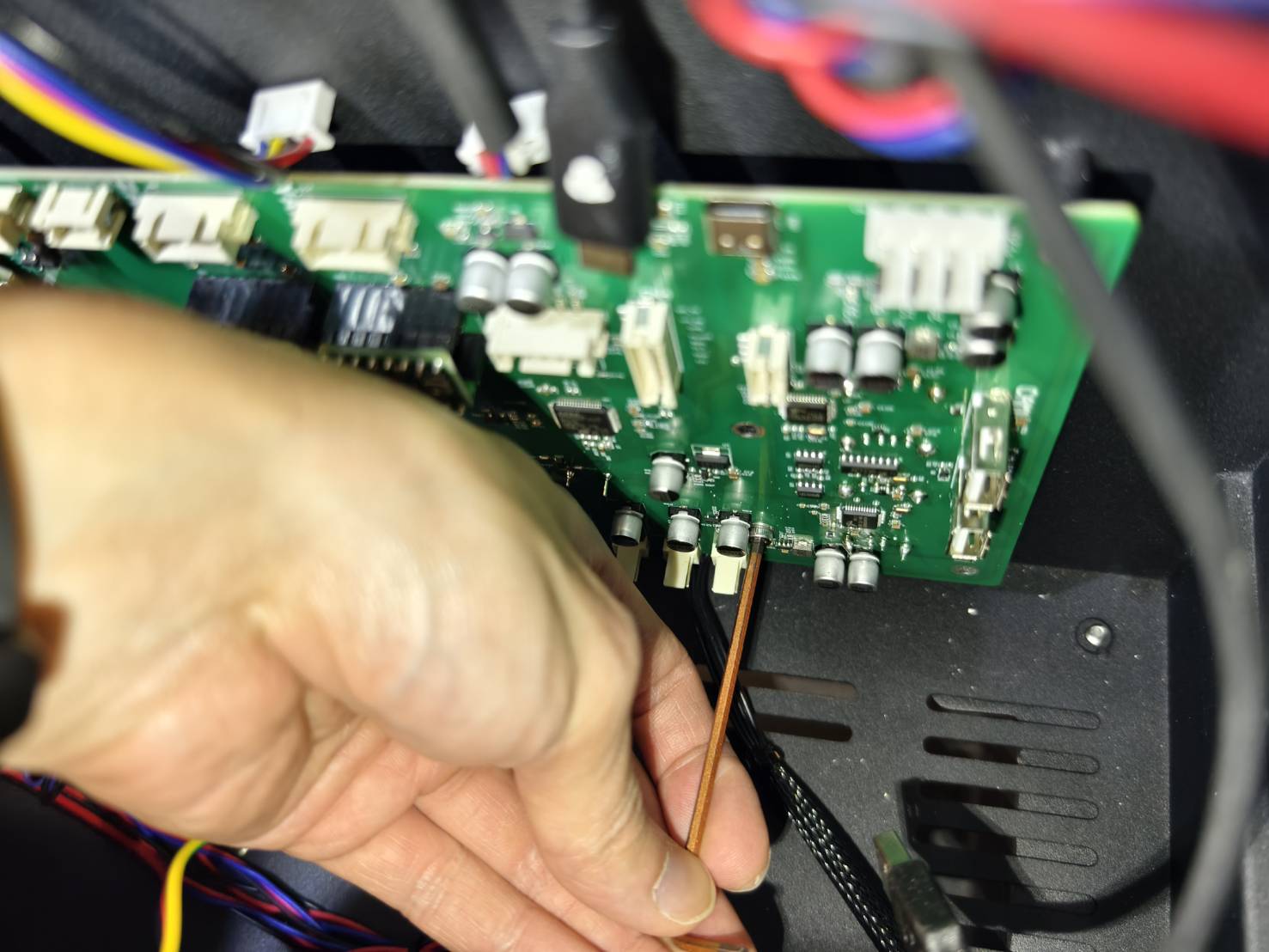

使用這些 2.5mm 的六角螺絲安裝新的主板。
安裝時請確保 Z 軸和 Y 軸的馬達插座位於頂部。

步驟 9

重新連接 Z 軸和 Y 軸馬達的連接線。

• 主板上有 Z 軸馬達的標示，您可以用它來確定新主板上 Z 軸纜線的連接位置。



• 主板上有 Y 軸馬達的標示，您可以用它來確定新主板上 Y 軸纜線的連接位置。

步驟 10

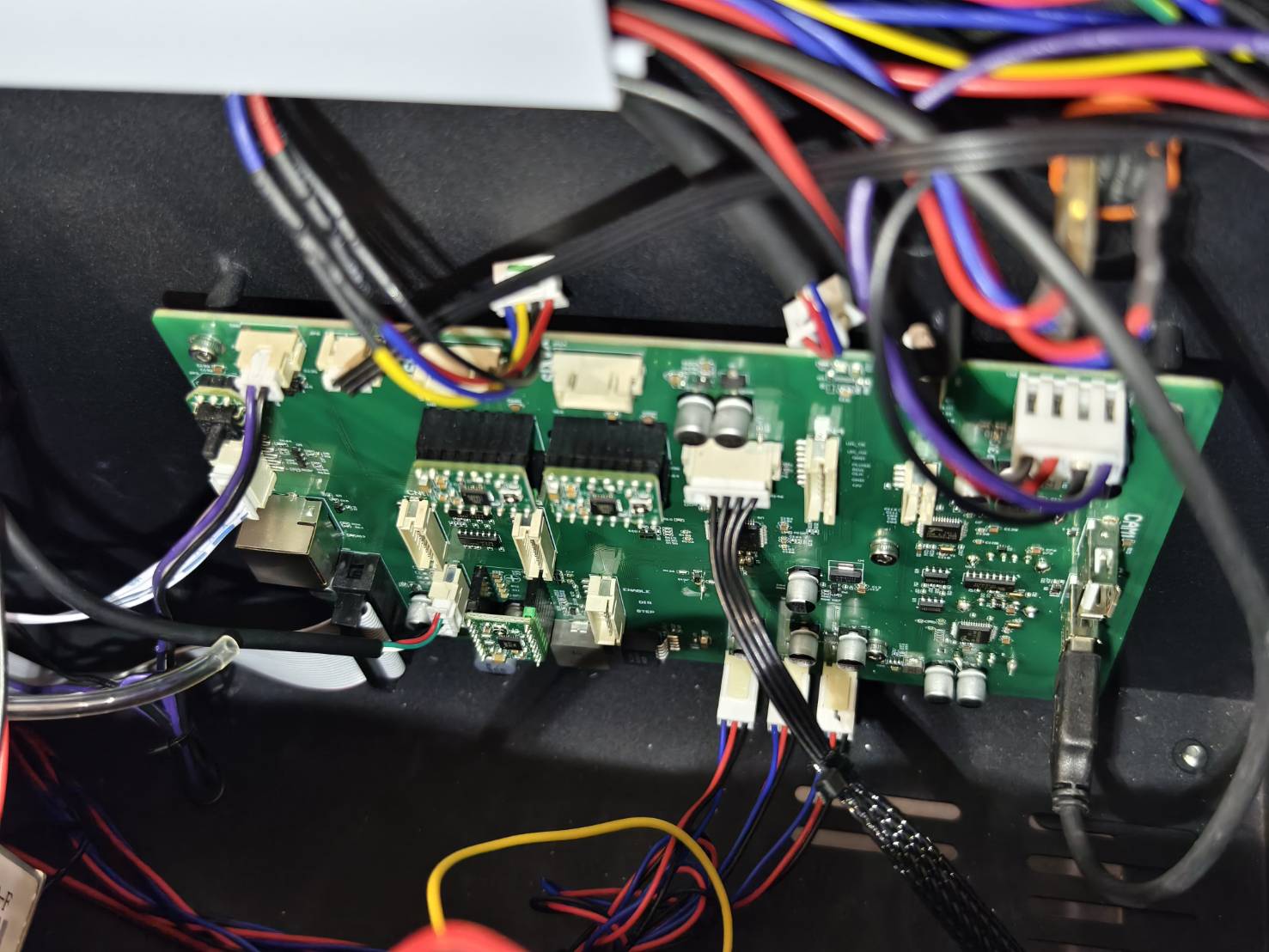

重新連接所有其他線路。
（如果您忘記纜線應該連接到哪裡，請參考 圖表 以了解最新的配置。請勿使用下方的照片，因為主板的版本可能有所不同。）

步驟 11

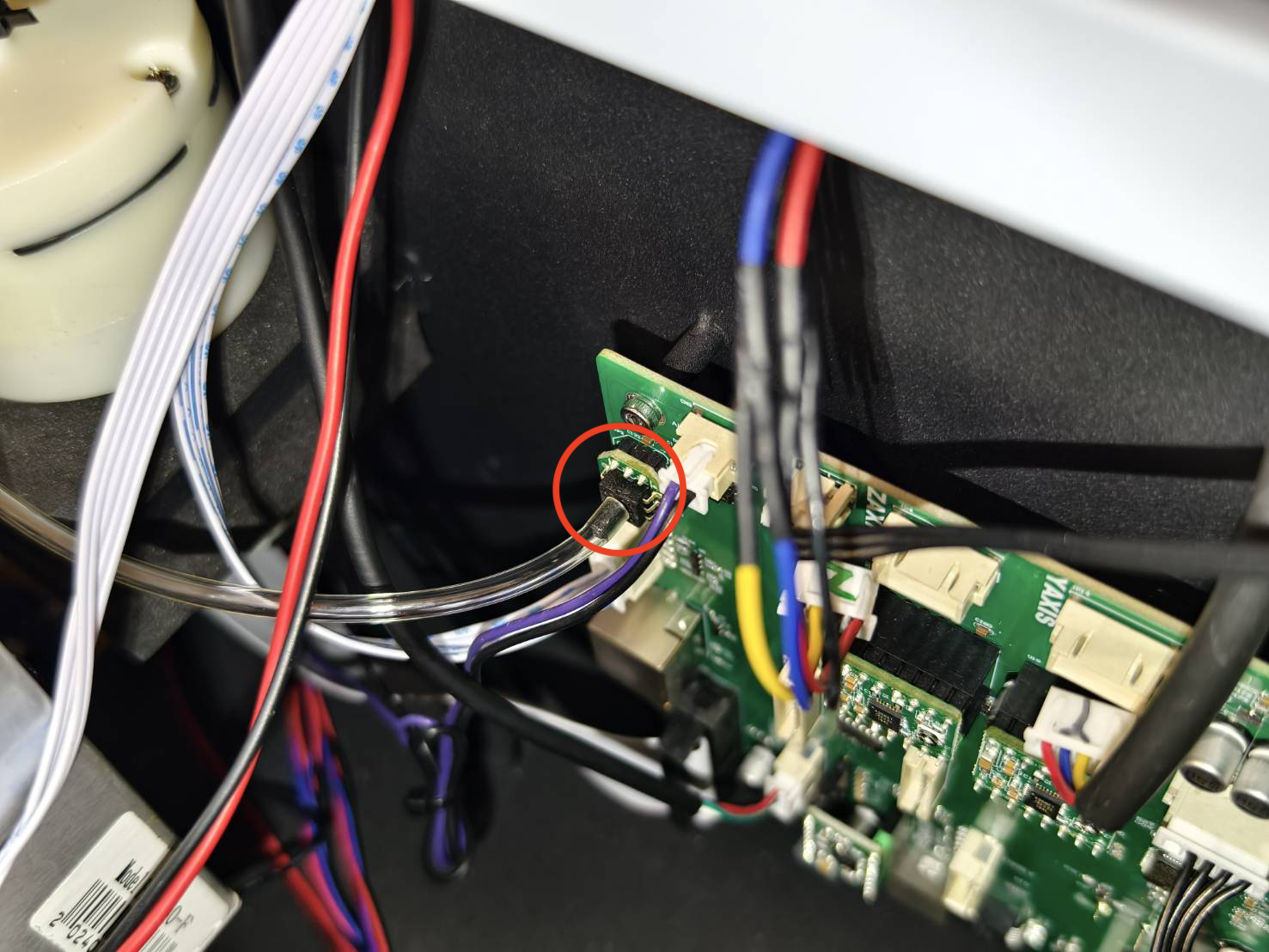

確保氣管已穩固且正確地插入。

步驟 12

關閉側蓋並鎖緊螺絲。
