Beambox II - 12V 電源供應器 (12V PSU) 更換

工具

步驟 1

關閉機器，並拔除電源線。

步驟 2

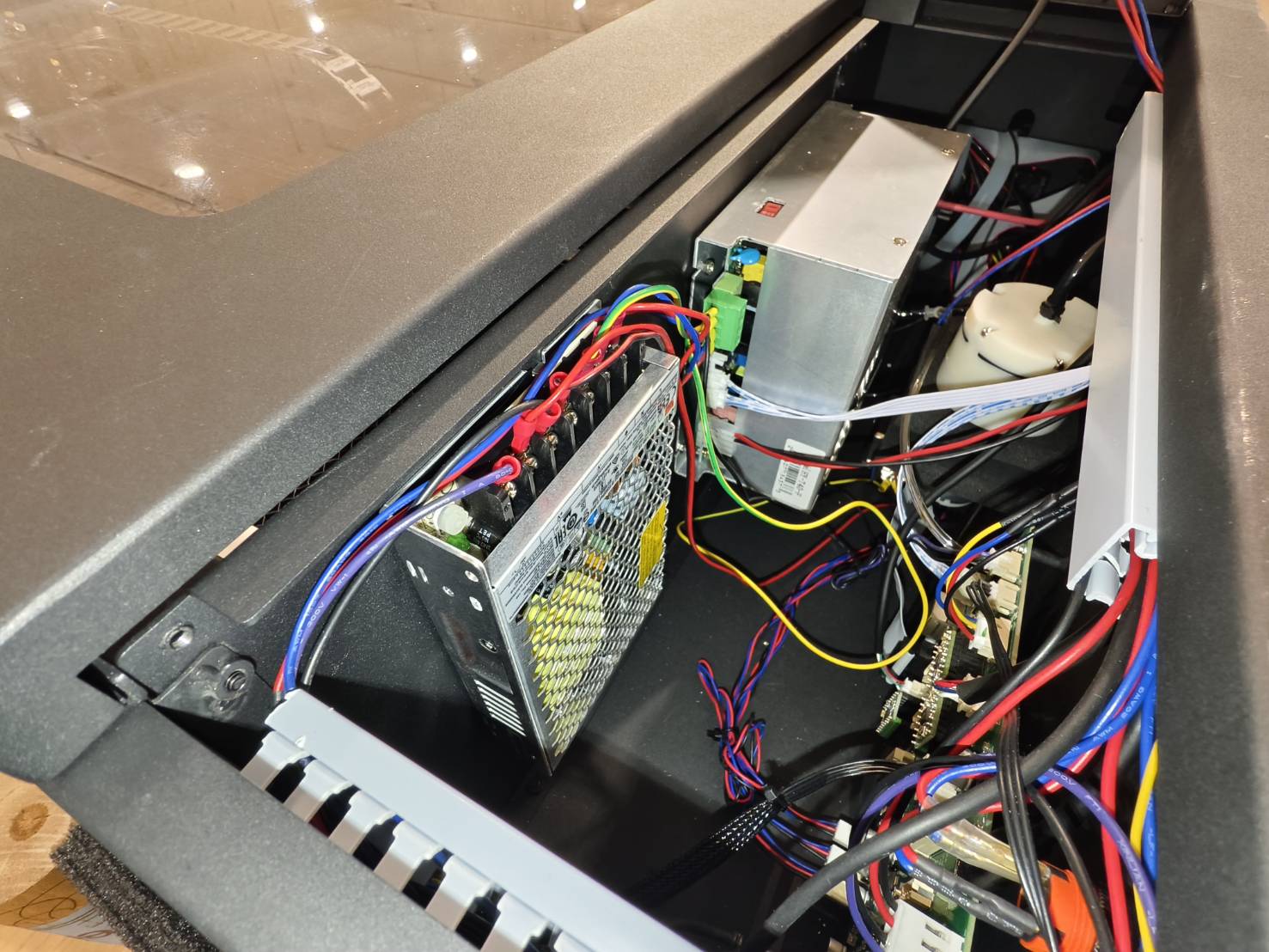

打開側蓋以檢視機器內部。

• 使用十字螺絲起子移除螺絲後打開側蓋。



步驟 3

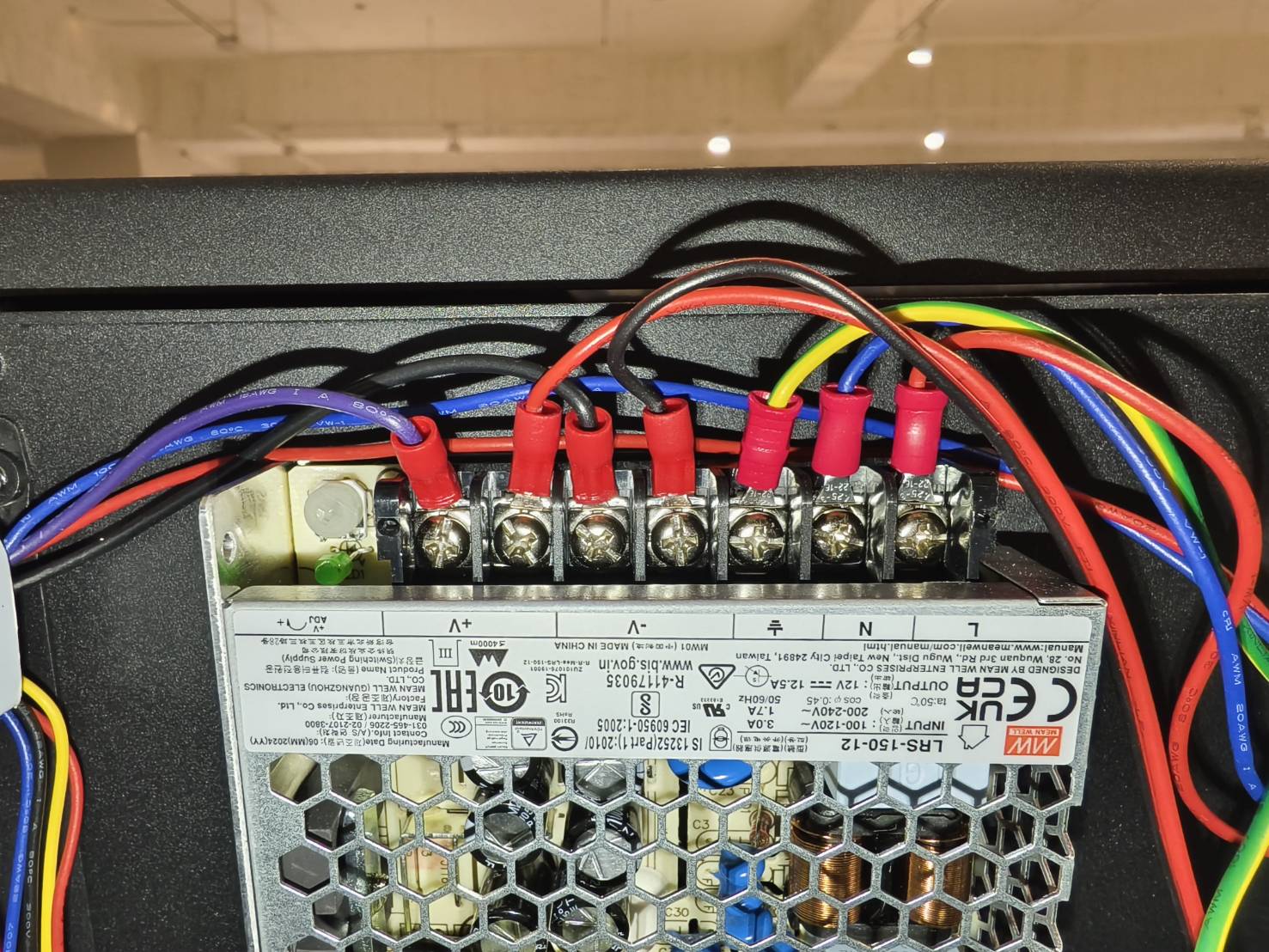

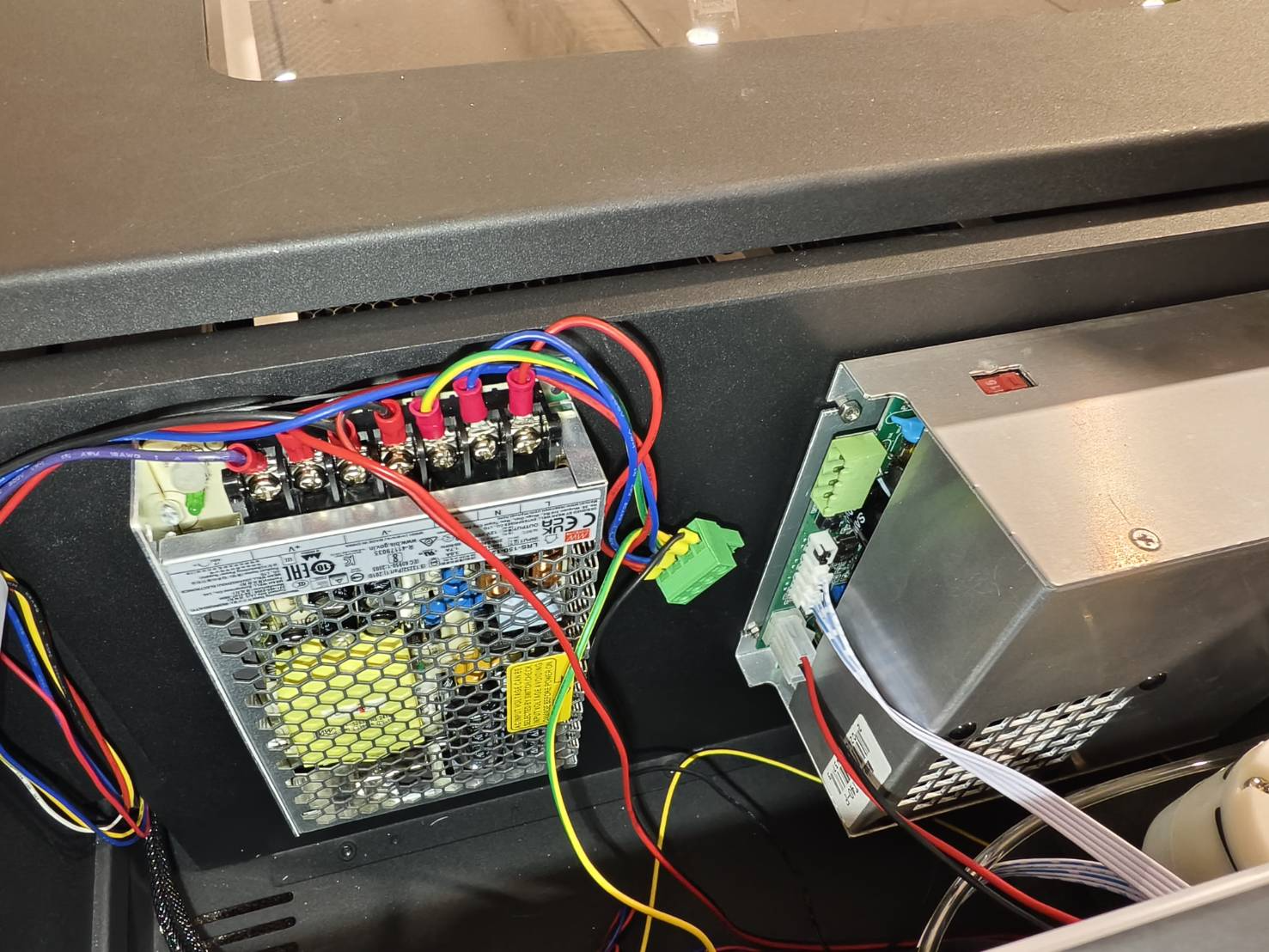

拍攝整個 12V 電源供應器的接線配置。請盡可能拍攝清晰的照片。
這是為了防止您在安裝新的電源供應器時忘記所有電線的連接位置。
（如果您忘記電纜應該連接的位置，請參考 接線圖 以了解最新的配置。）

步驟 4

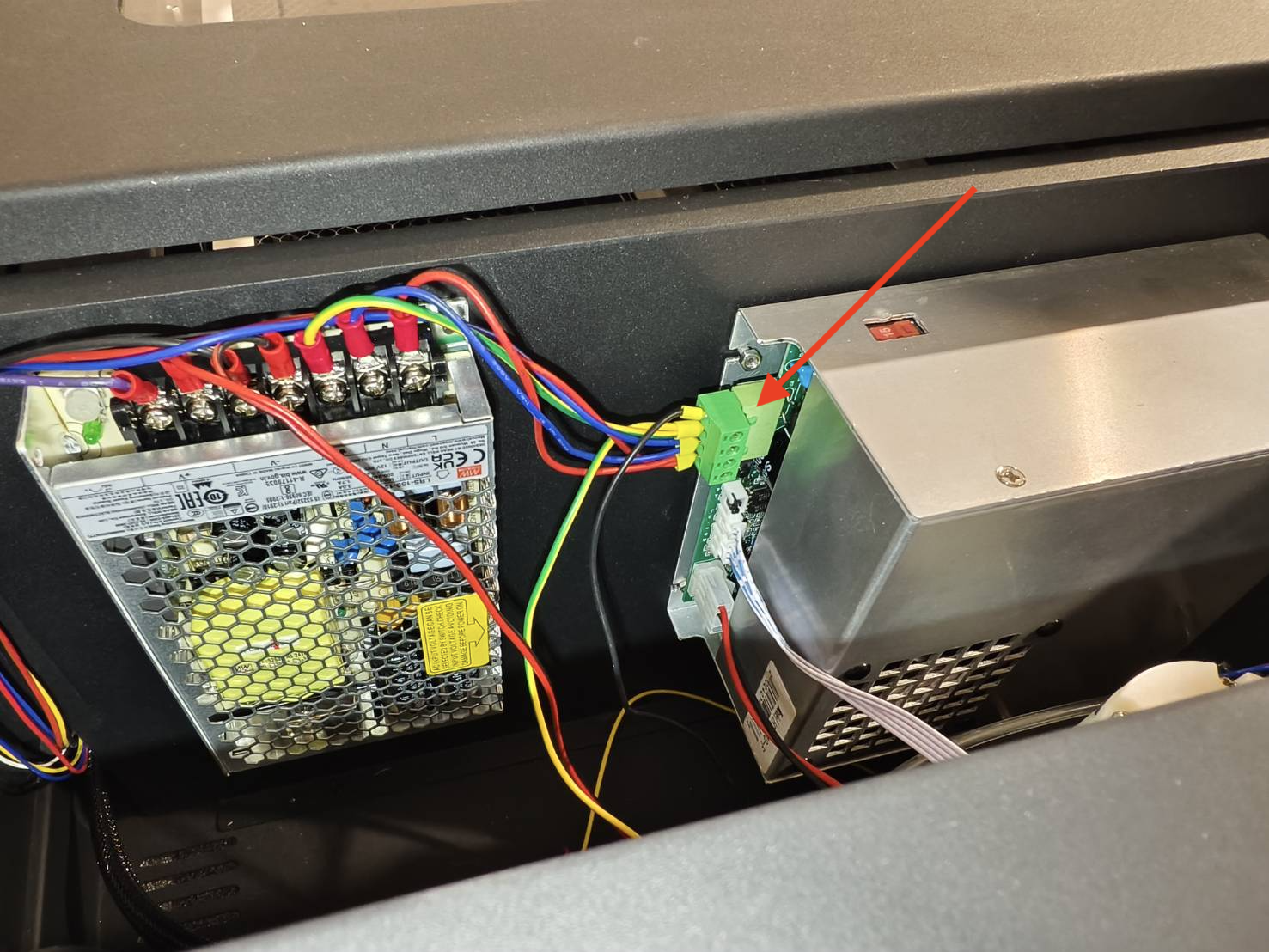

移除雷射電源供應器上的接線。

步驟 5

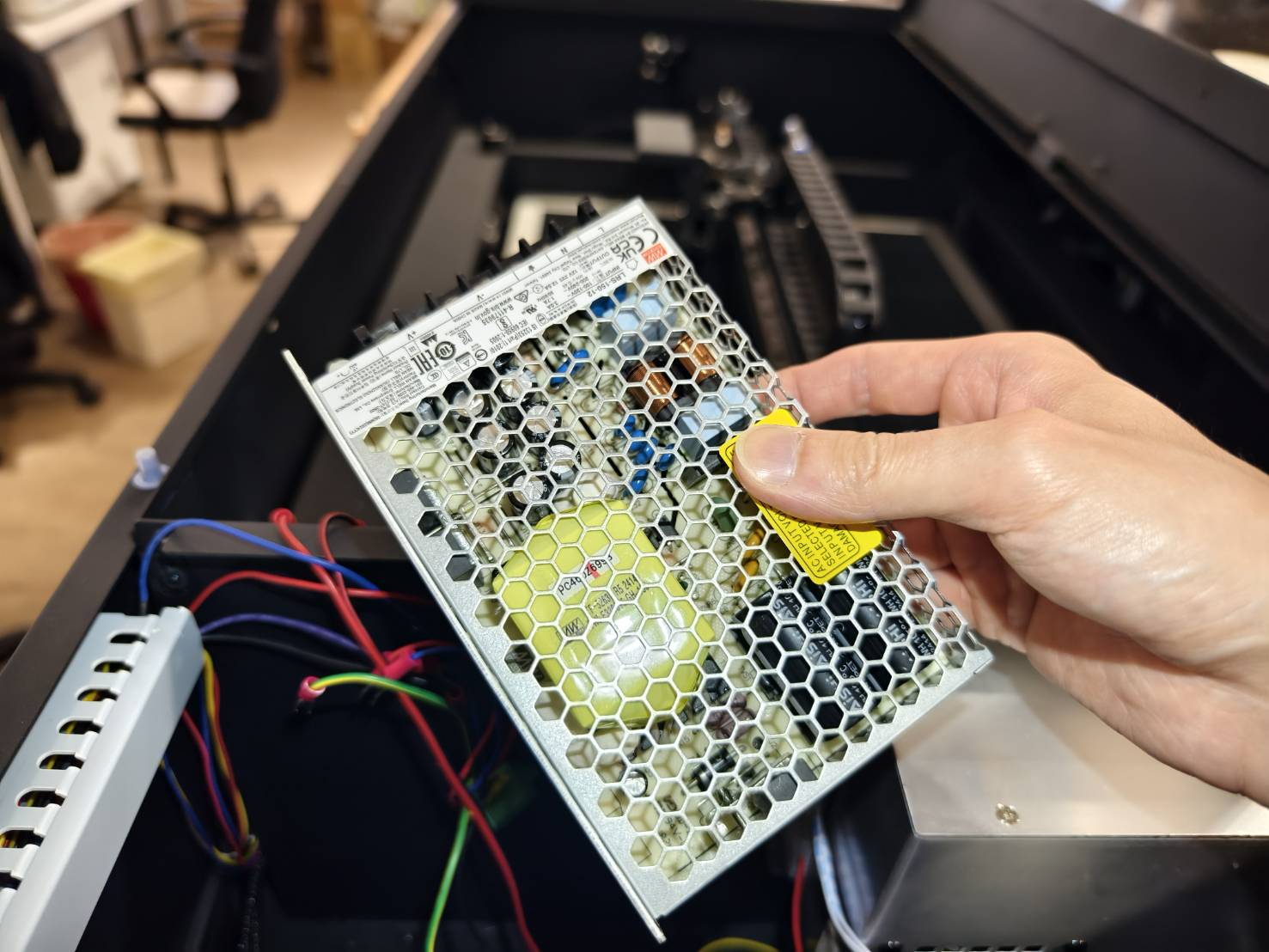

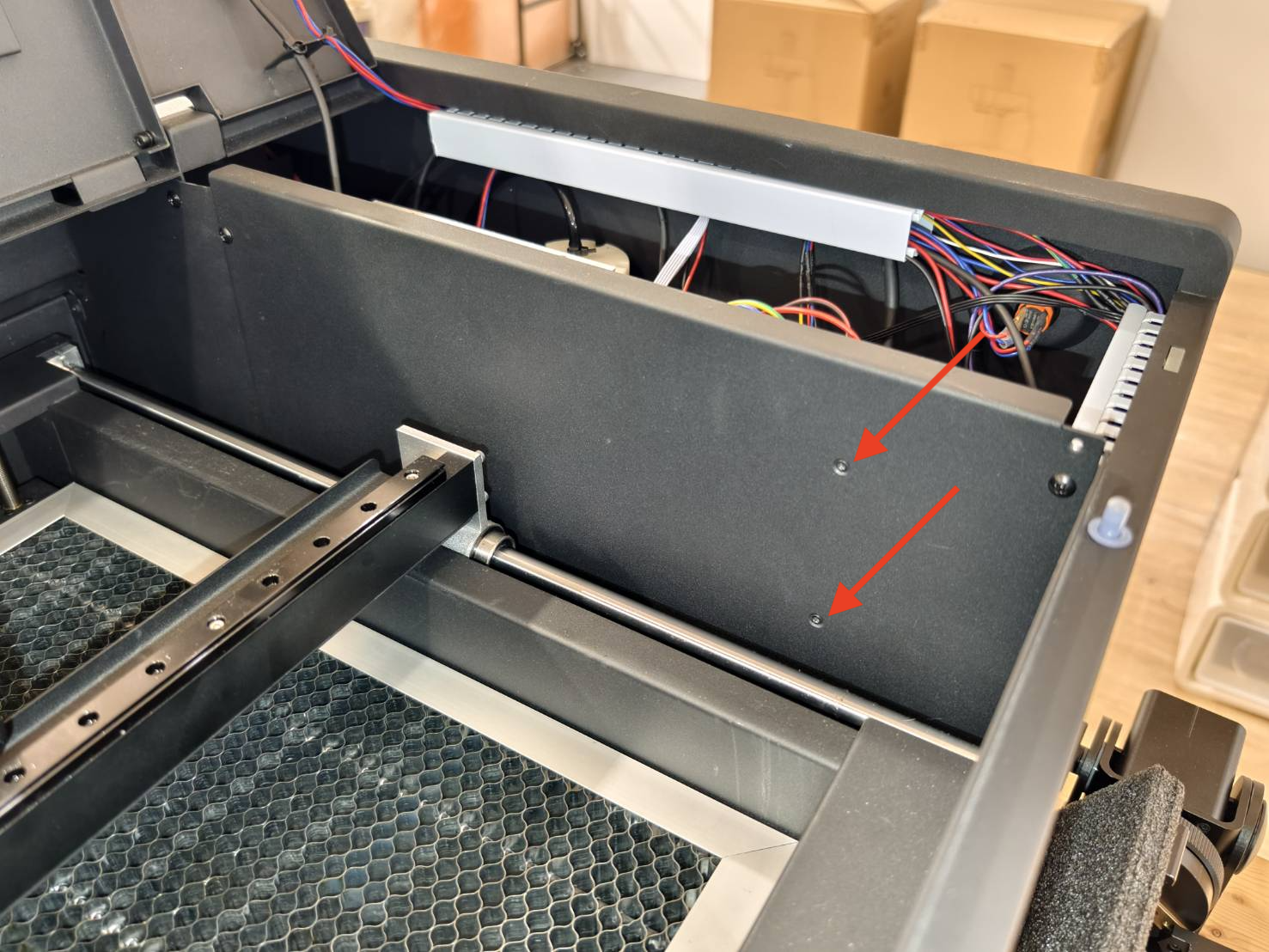

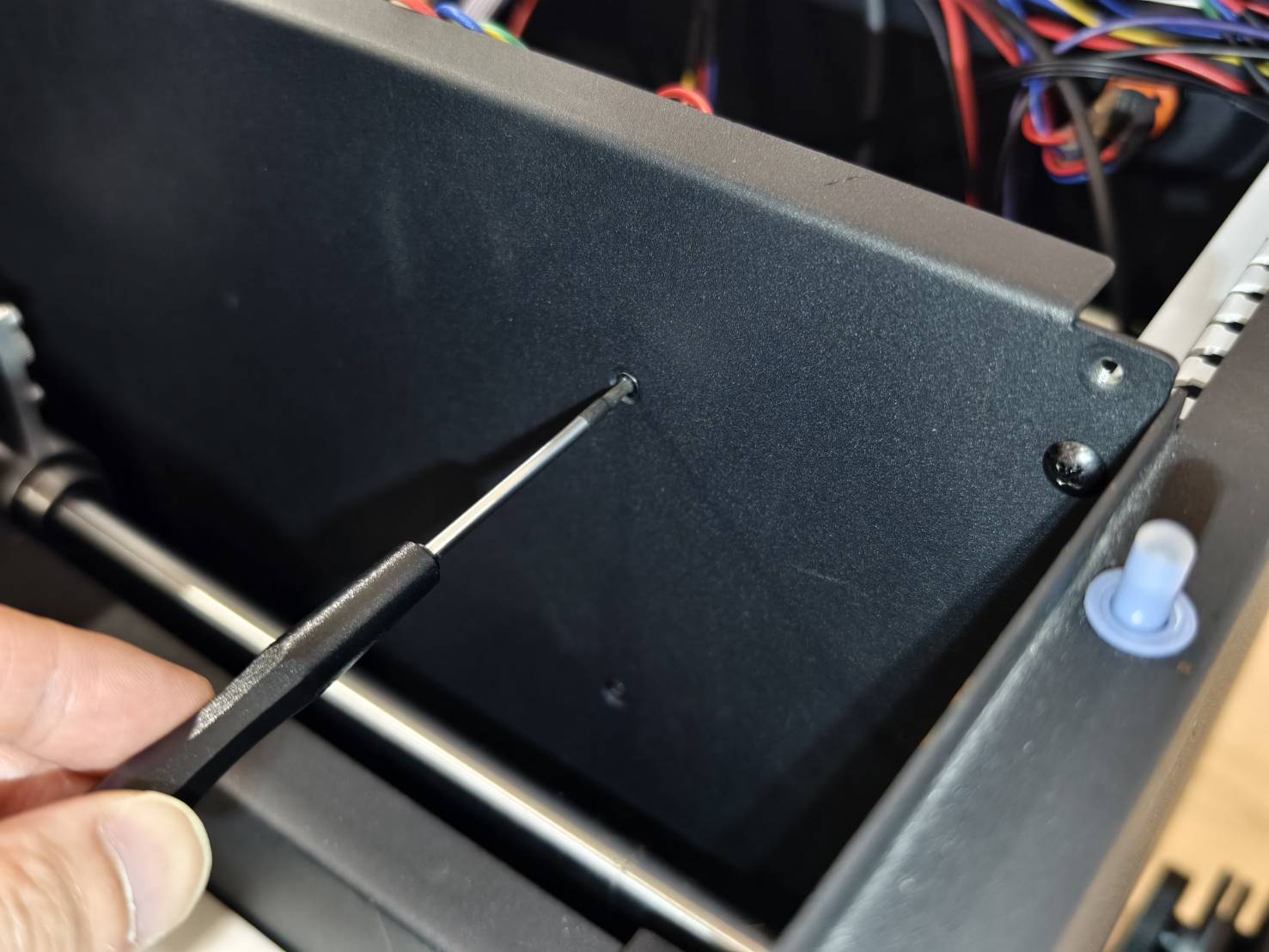

打開門蓋，並鬆開下方圖片箭頭處 12V 電源供應器背面的兩個 T8 螺絲。
即可將電源供應器從金屬板上拆卸下來。

步驟 6

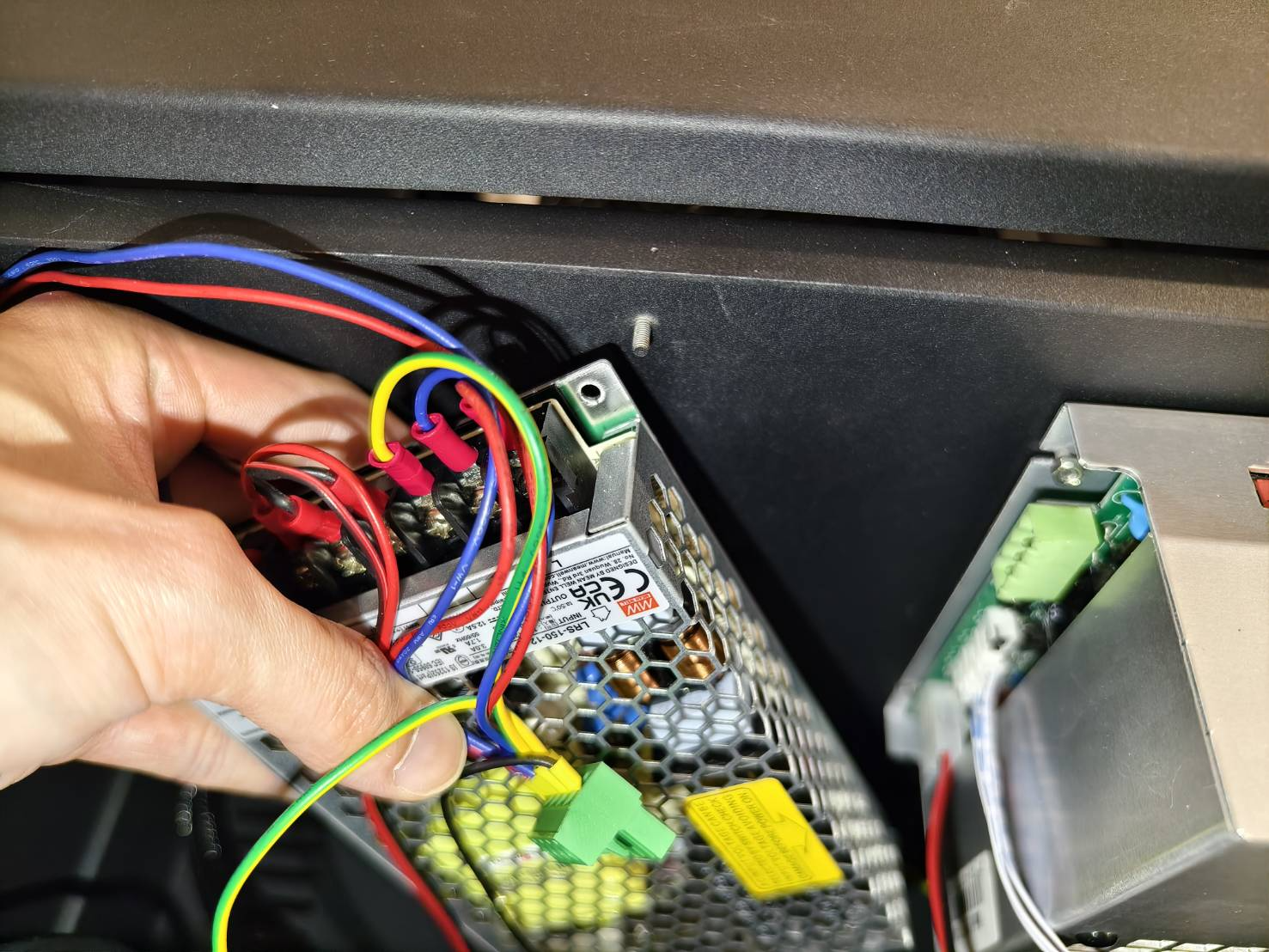

移除 12V 電源供應器上的所有線路，接著即可將 12V 電源供應器完全從機器中取出。
建議您在拆除線路前先拍照，以免忘記線路的正確連接位置。
（螺絲不需要完全取下，螺絲鬆開時，即可拔出線路。）

步驟 7

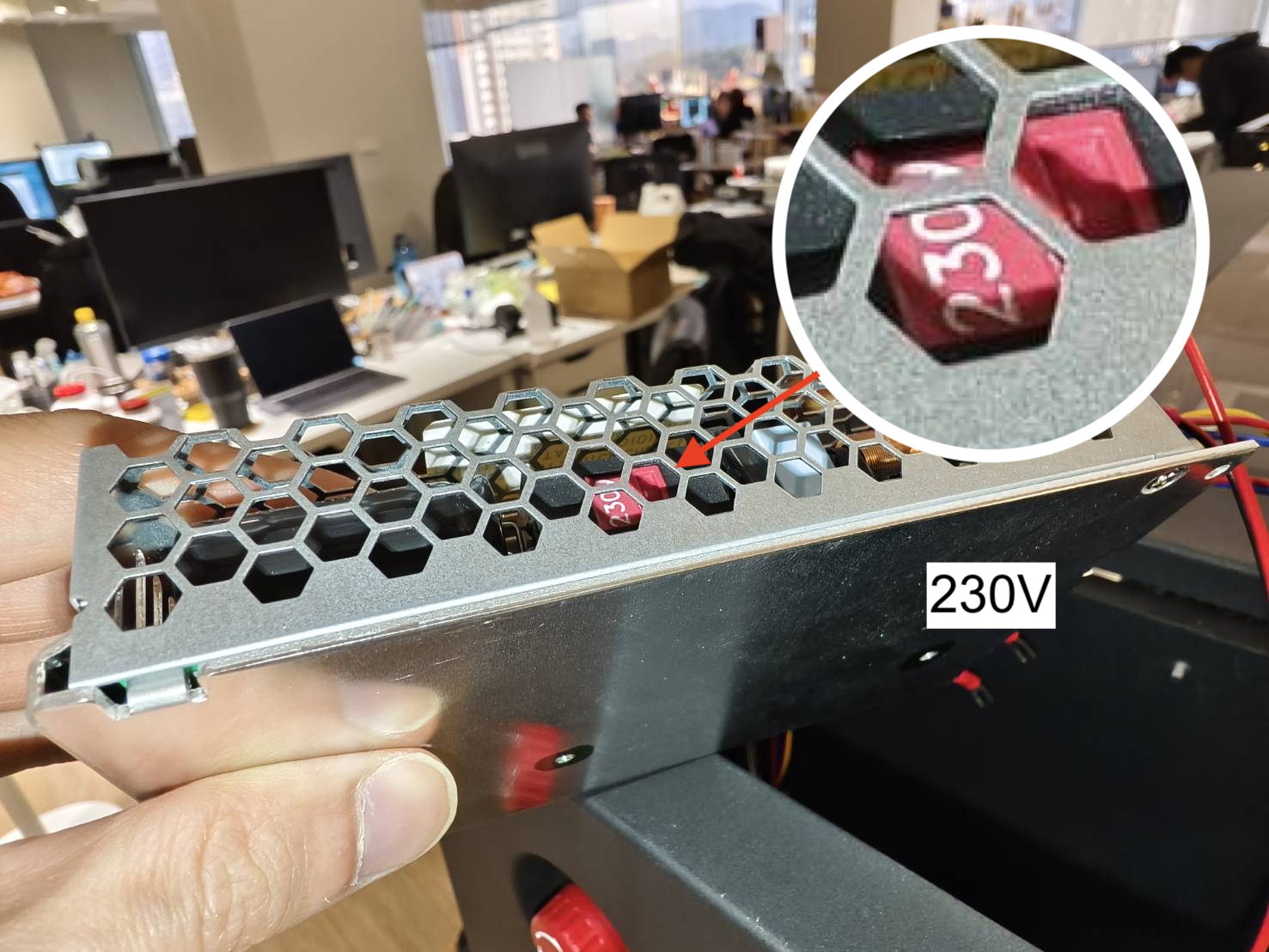

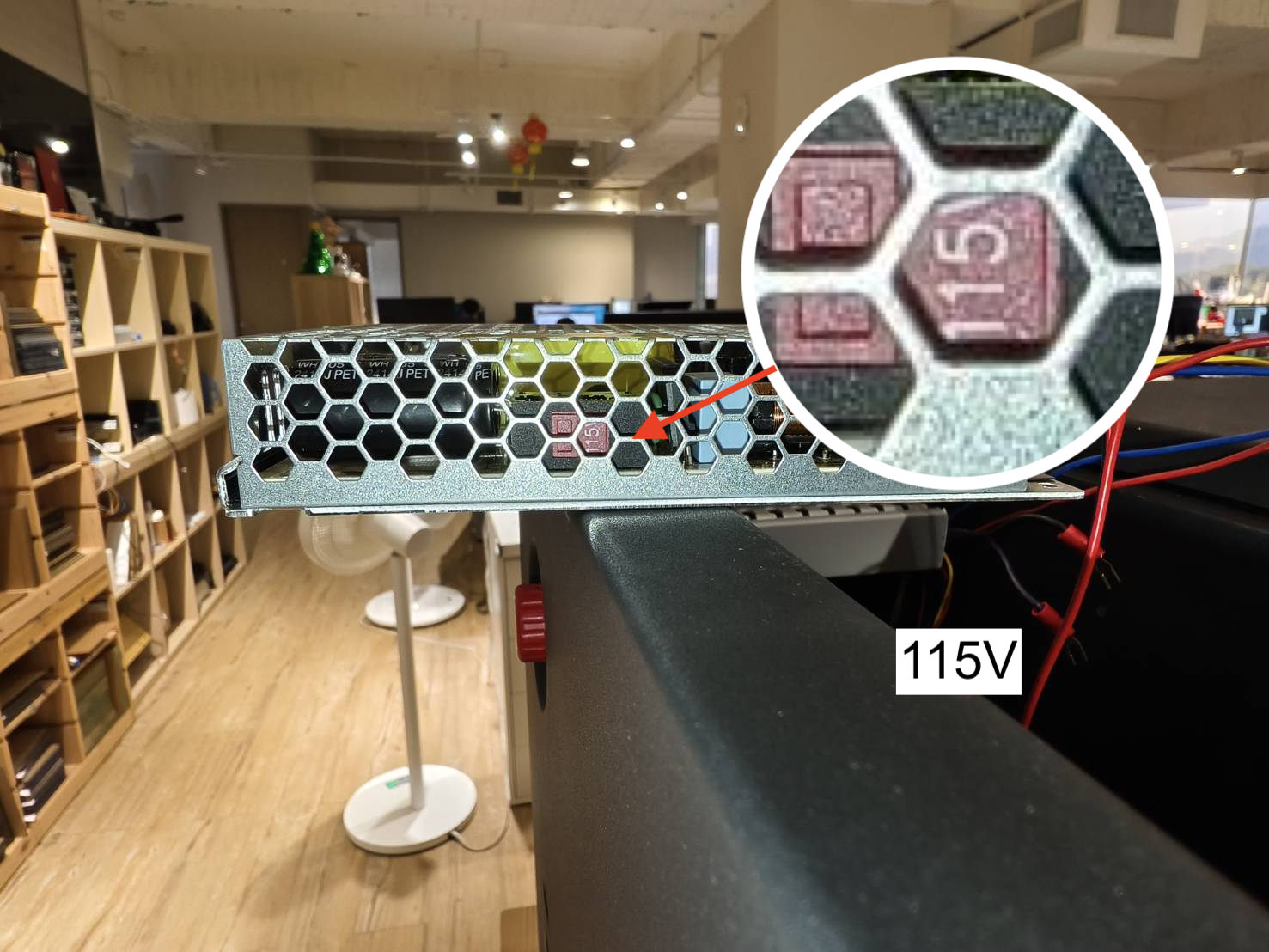

確保 12V 電源供應器上的 電壓已根據您所在的國家或環境切換至正確的電源電壓。
開關位於電源供應器的側面。請根據您的環境切換至 115V 或 230V。
（如果您不確定您的電源電壓，可以參考 維基百科)

步驟 8

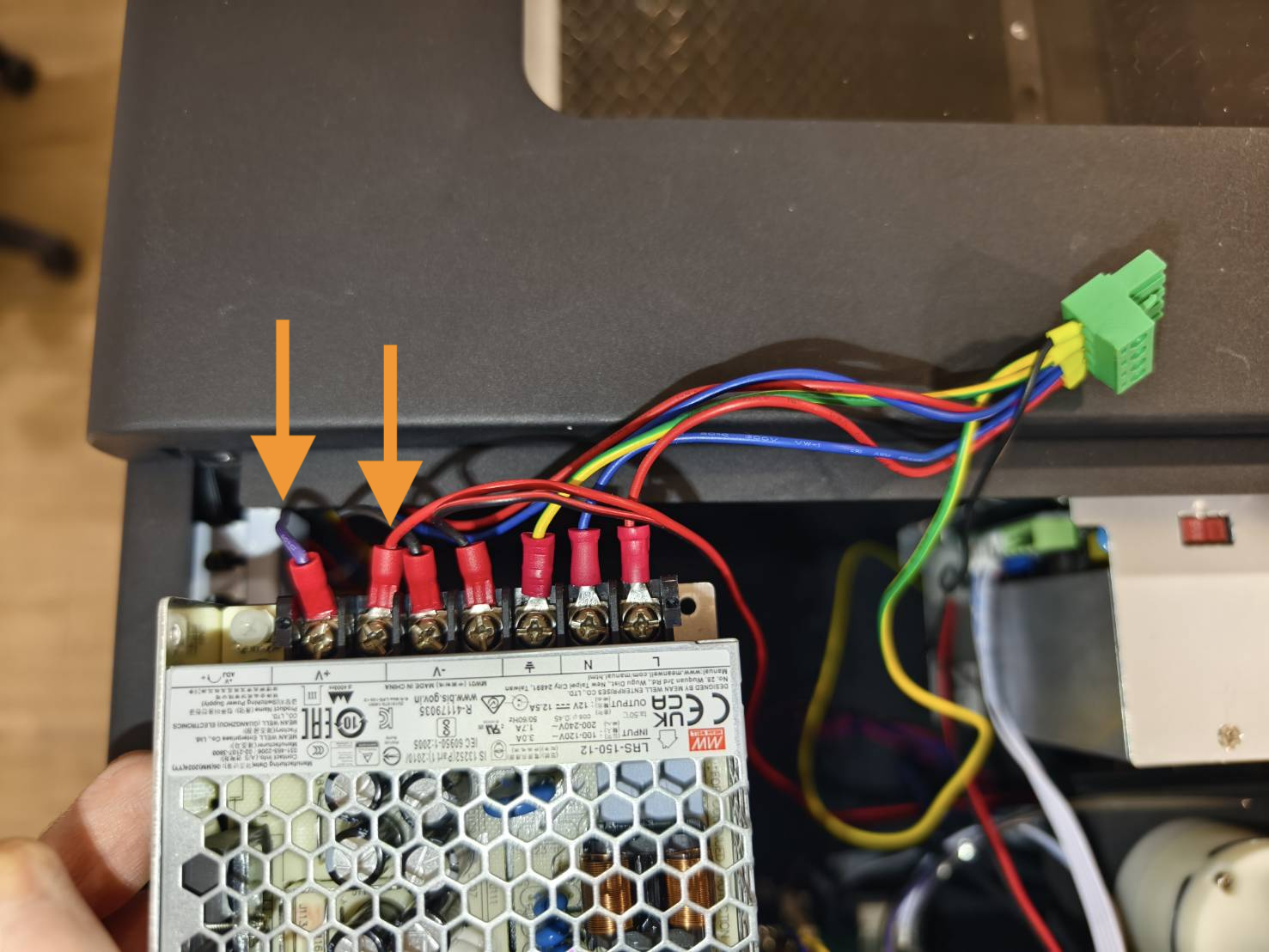

將所有線路重新連接到新的 12V 電源供應器上。

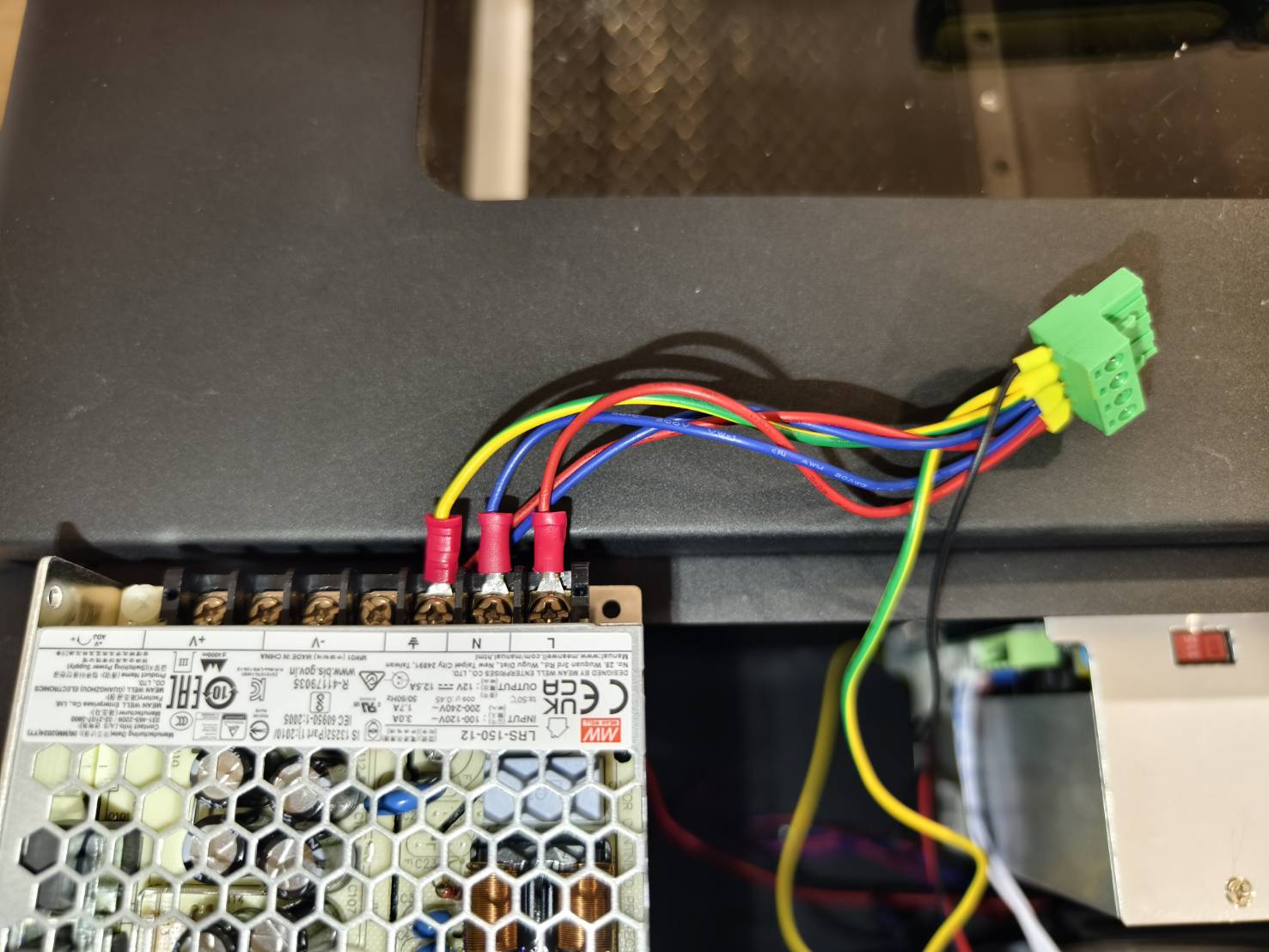

• 確保綠色接頭上的這些線路分別連接到 "L"、"N"、"⏚"。
  紅色 連接到 "L"。
  藍色 連接到 "N"。
  綠色/黃色 連接至 "⏚"（接地）

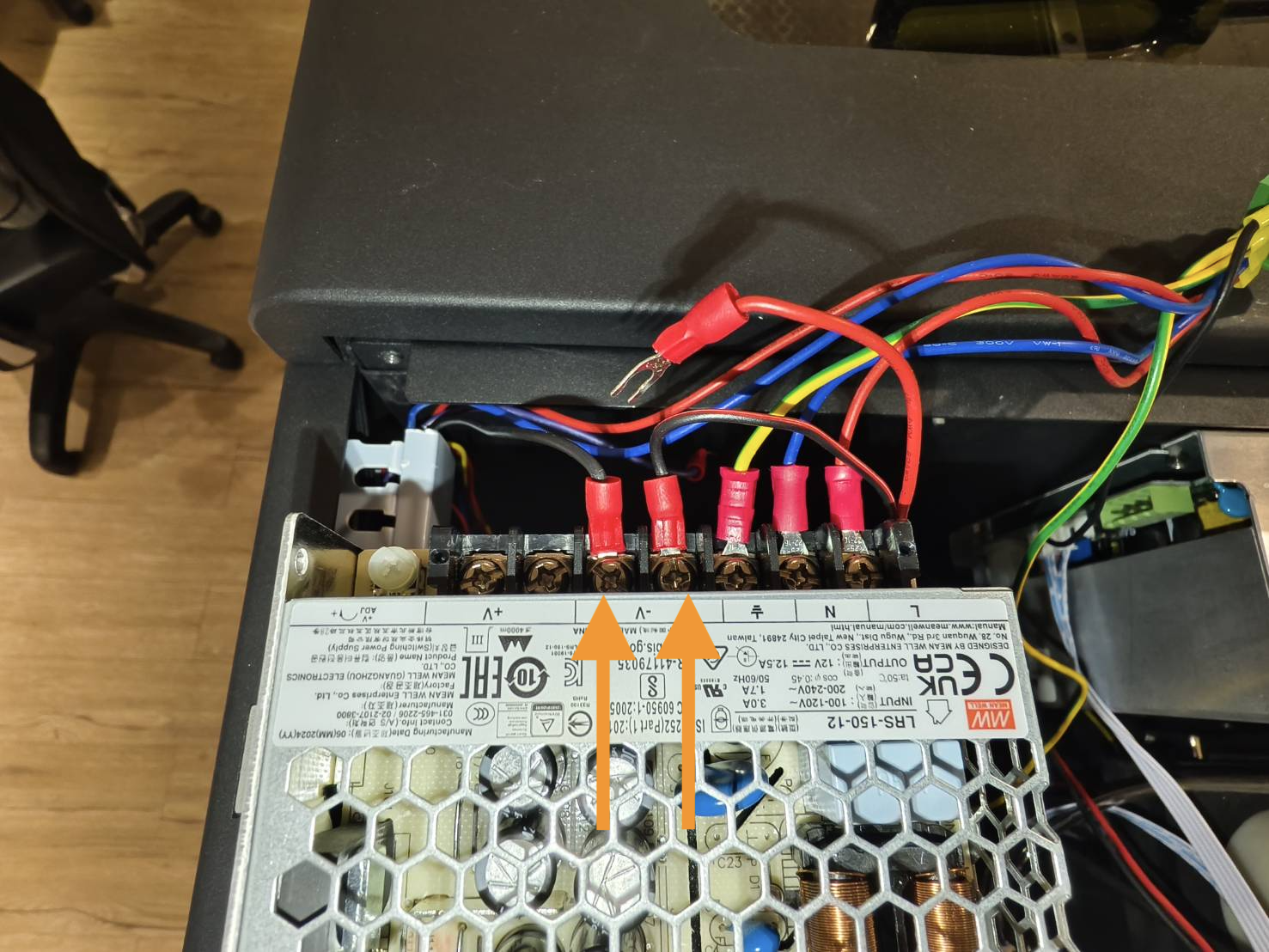

• 黑色和黑紅相間的線將連接至 "-V"。



• 紅色和紫色的線將連接至 "+V"。
  （請確認此紅色線不是來自綠色接頭。）


步驟 9

將 12V 電源供應器安裝在固定柱上。

步驟 10

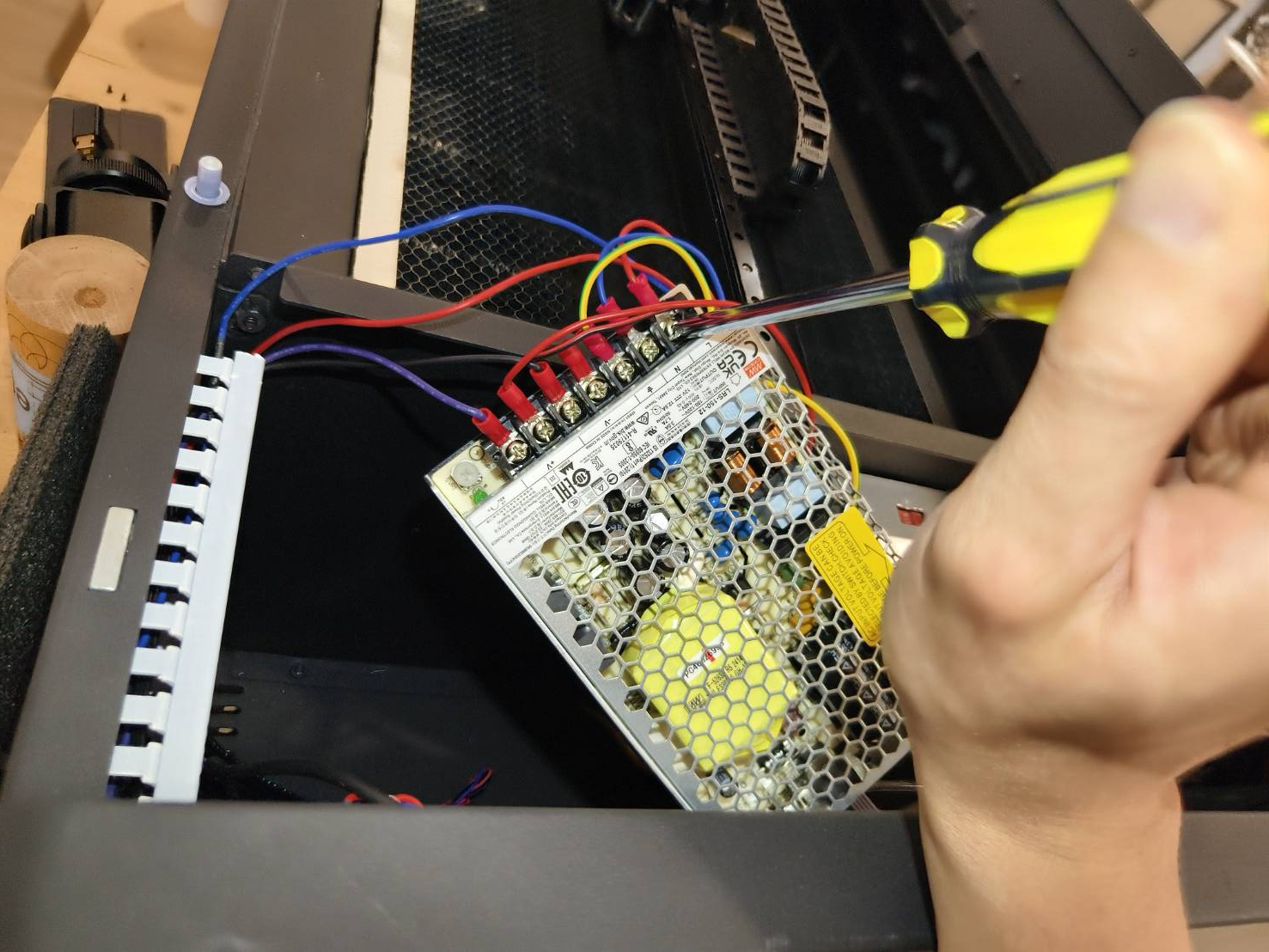

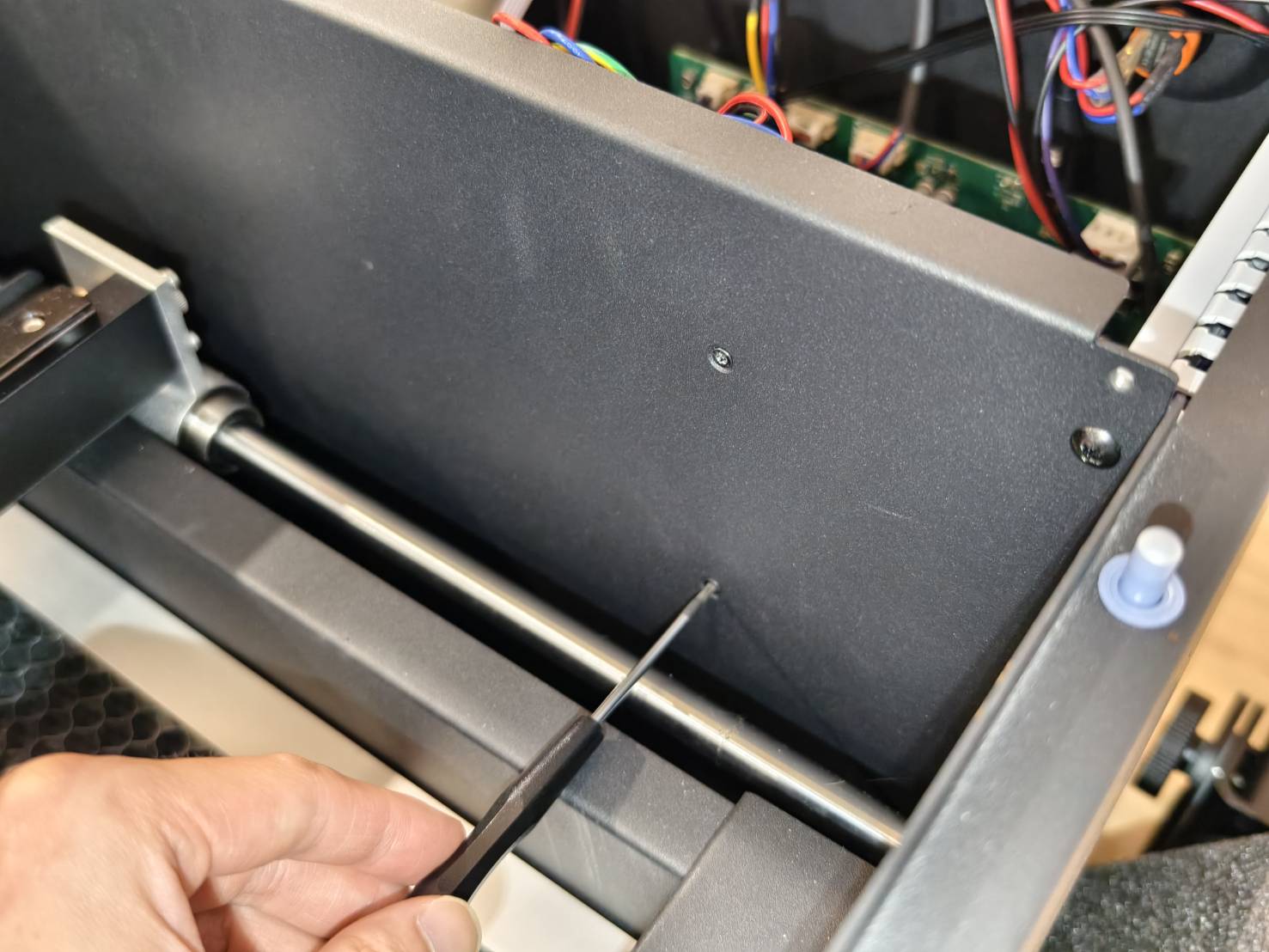

使用 T8 螺絲將電源供應器鎖緊。

步驟 11

• 將綠色接頭重新連接至雷射電源。




• 關閉側蓋並鎖緊螺絲。




#END
