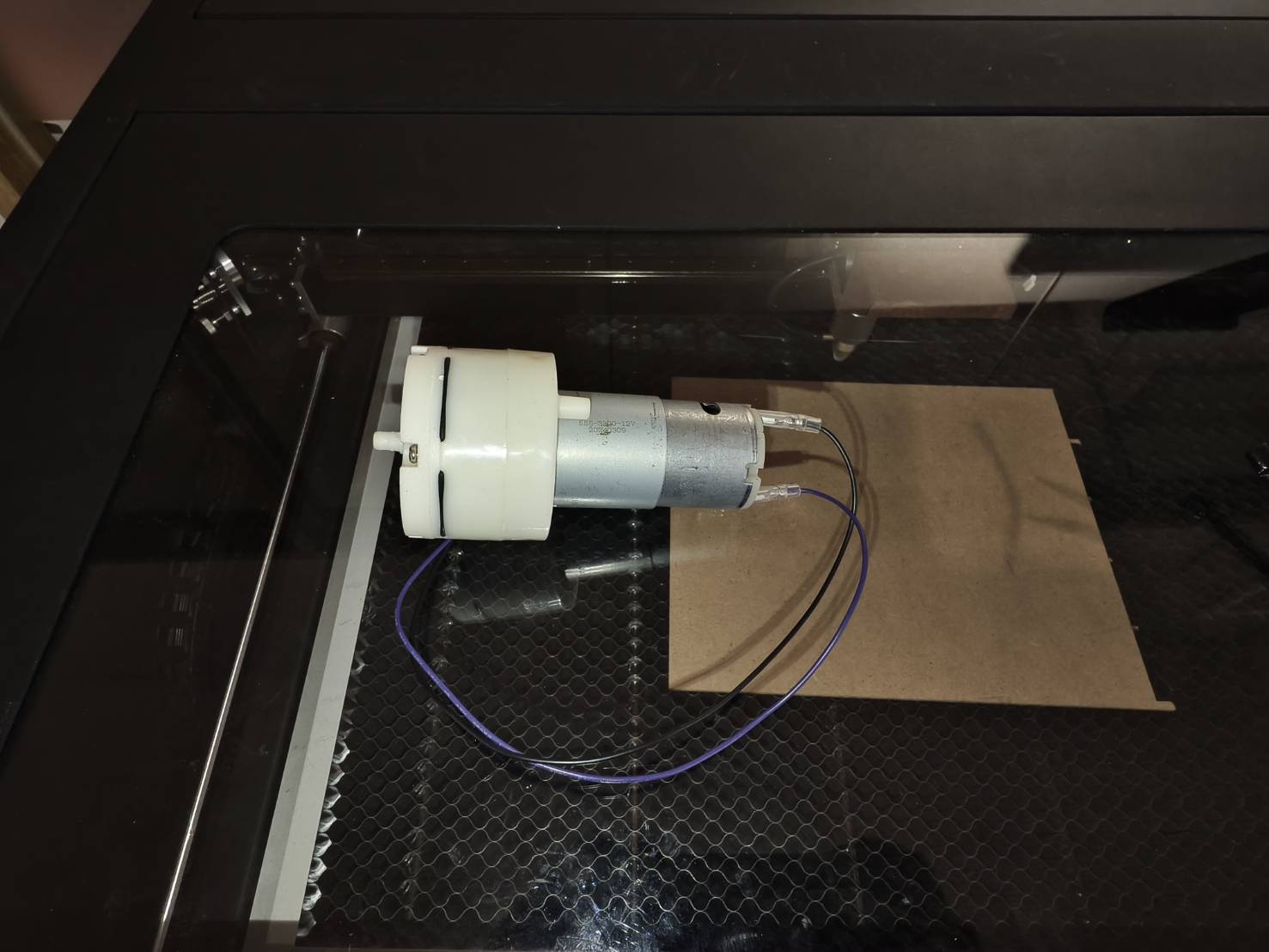

Beambox II - 空氣幫浦更換

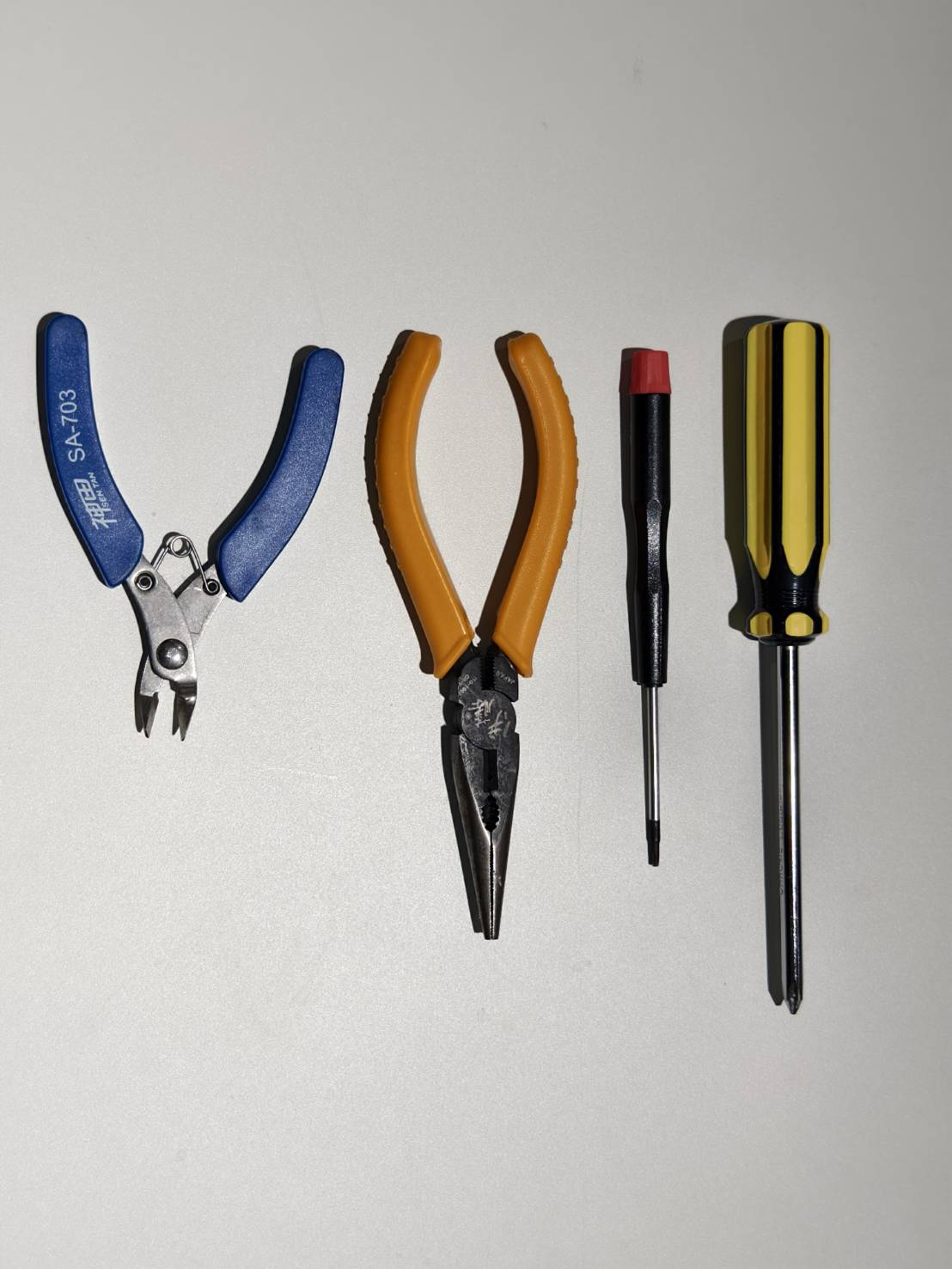

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

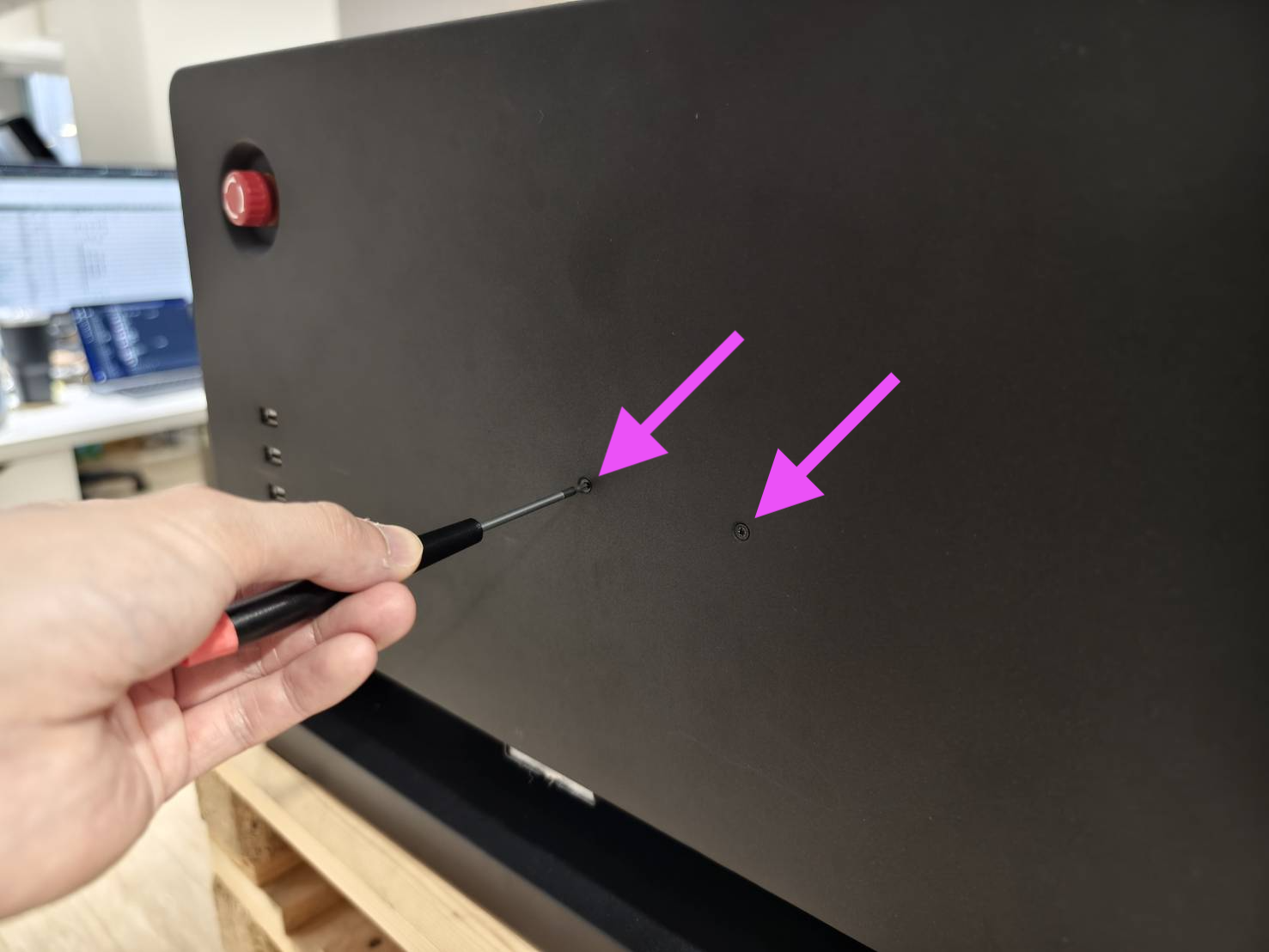

打開側蓋以檢視機器內部。

• 使用十字螺絲起子打開側蓋。



步驟 3

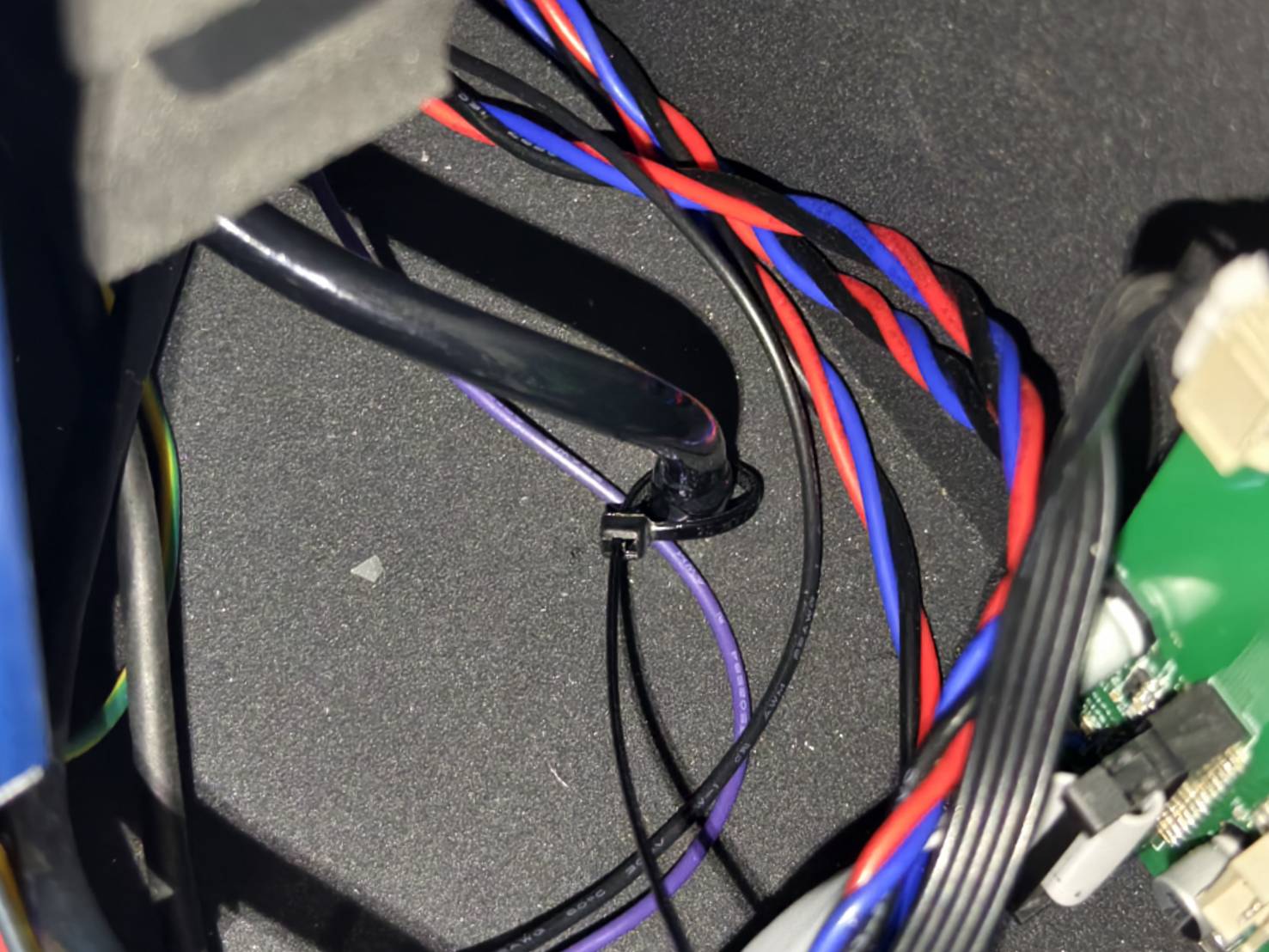

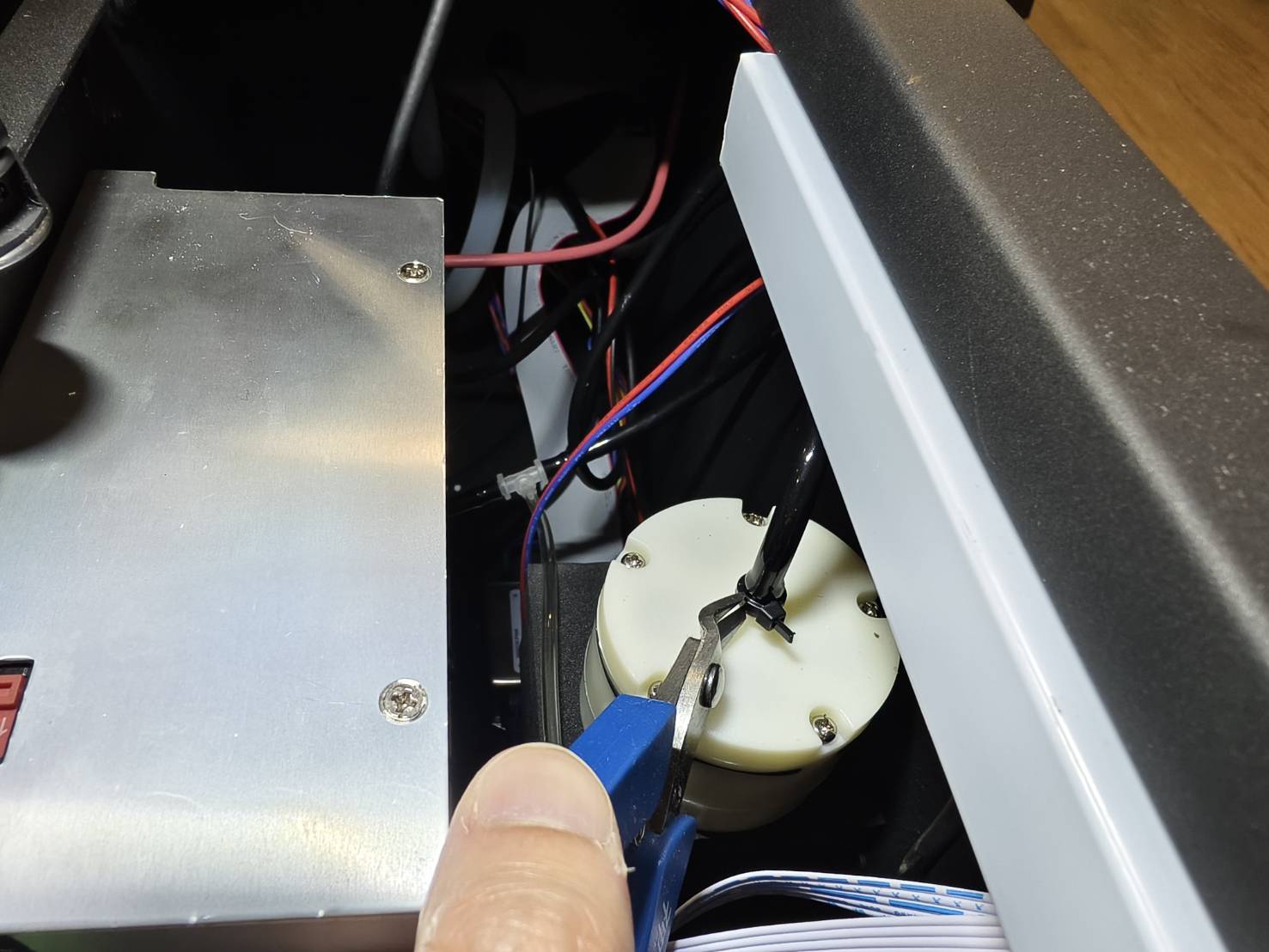

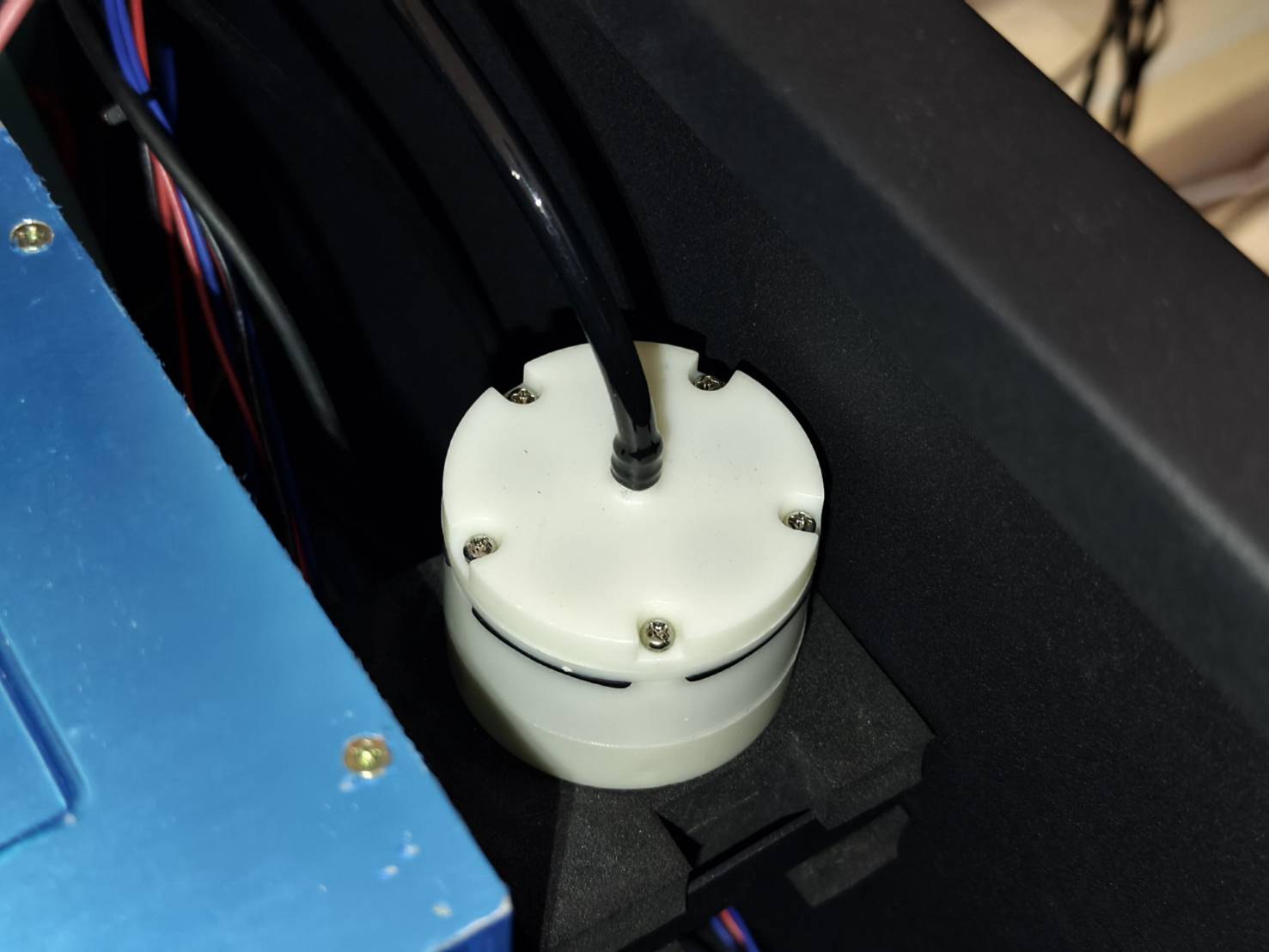

如果空氣幫浦上有束線帶，請剪斷。

步驟 4

使用尖嘴鉗拔除空氣幫浦上的氣管。

步驟 5

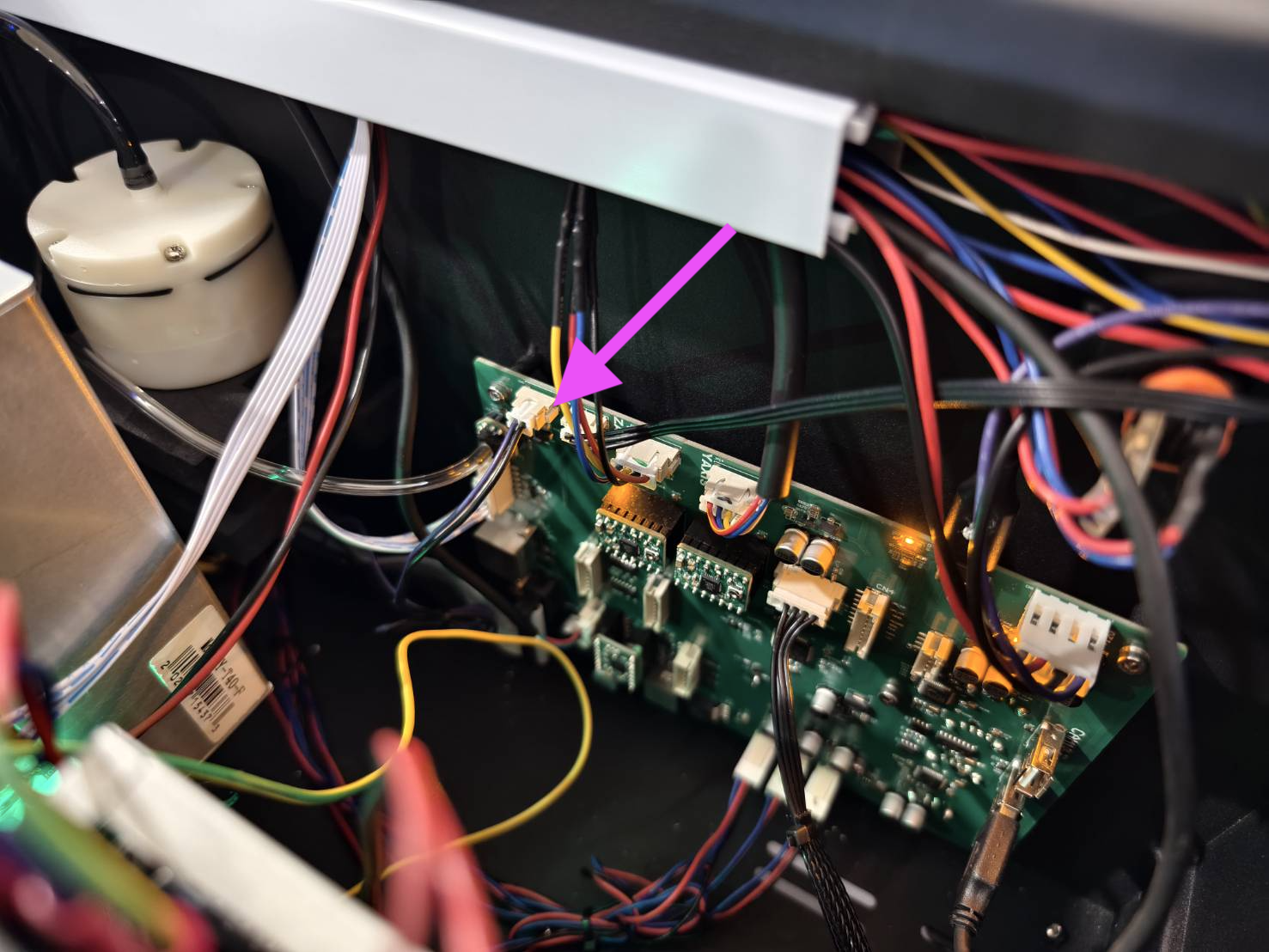

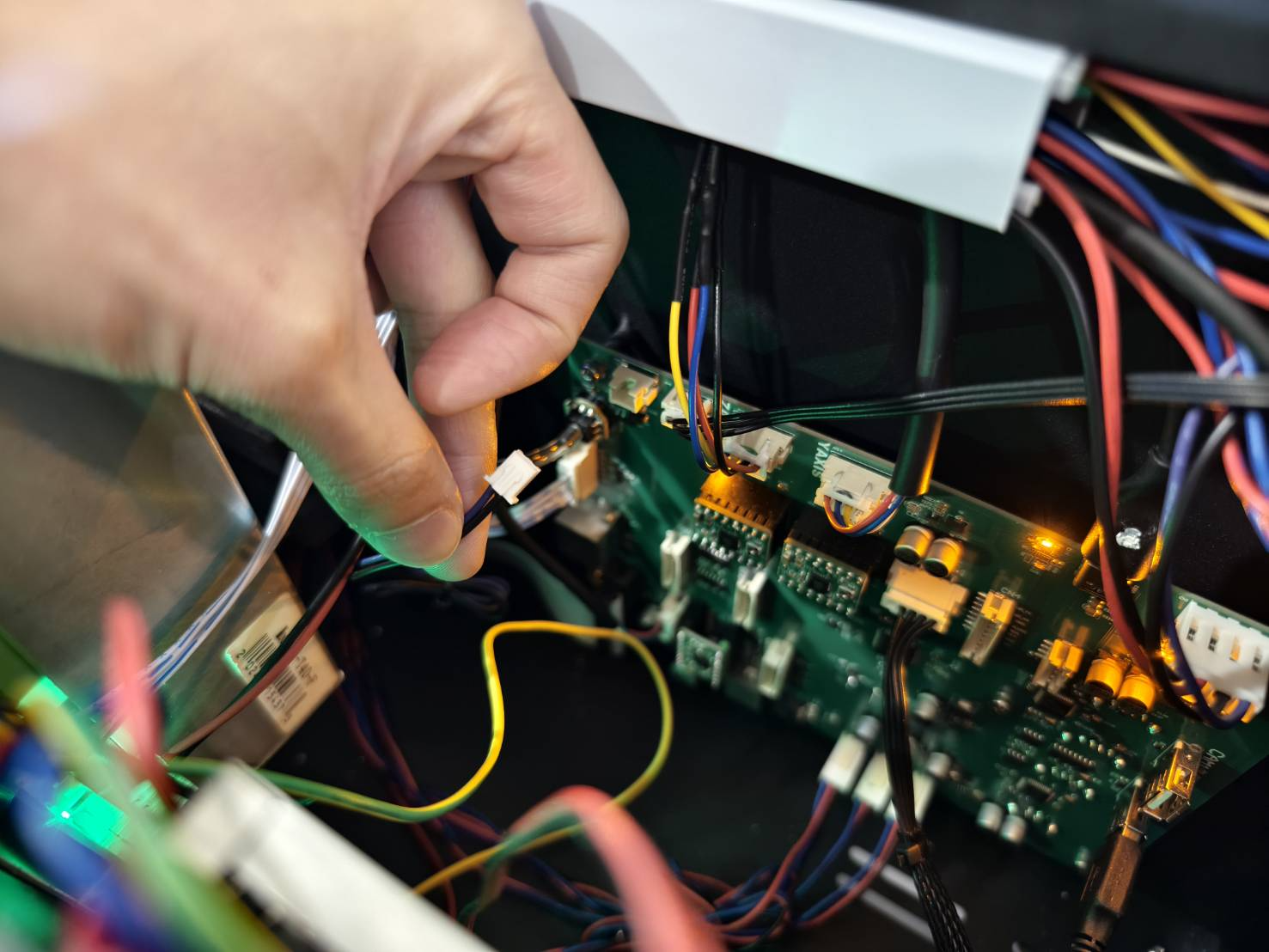

從主機板上拔除空氣幫浦的連接線。
(如果您的主機板與下方照片不同，請參考 接線圖 以找到正確的接線位置。)

步驟 6

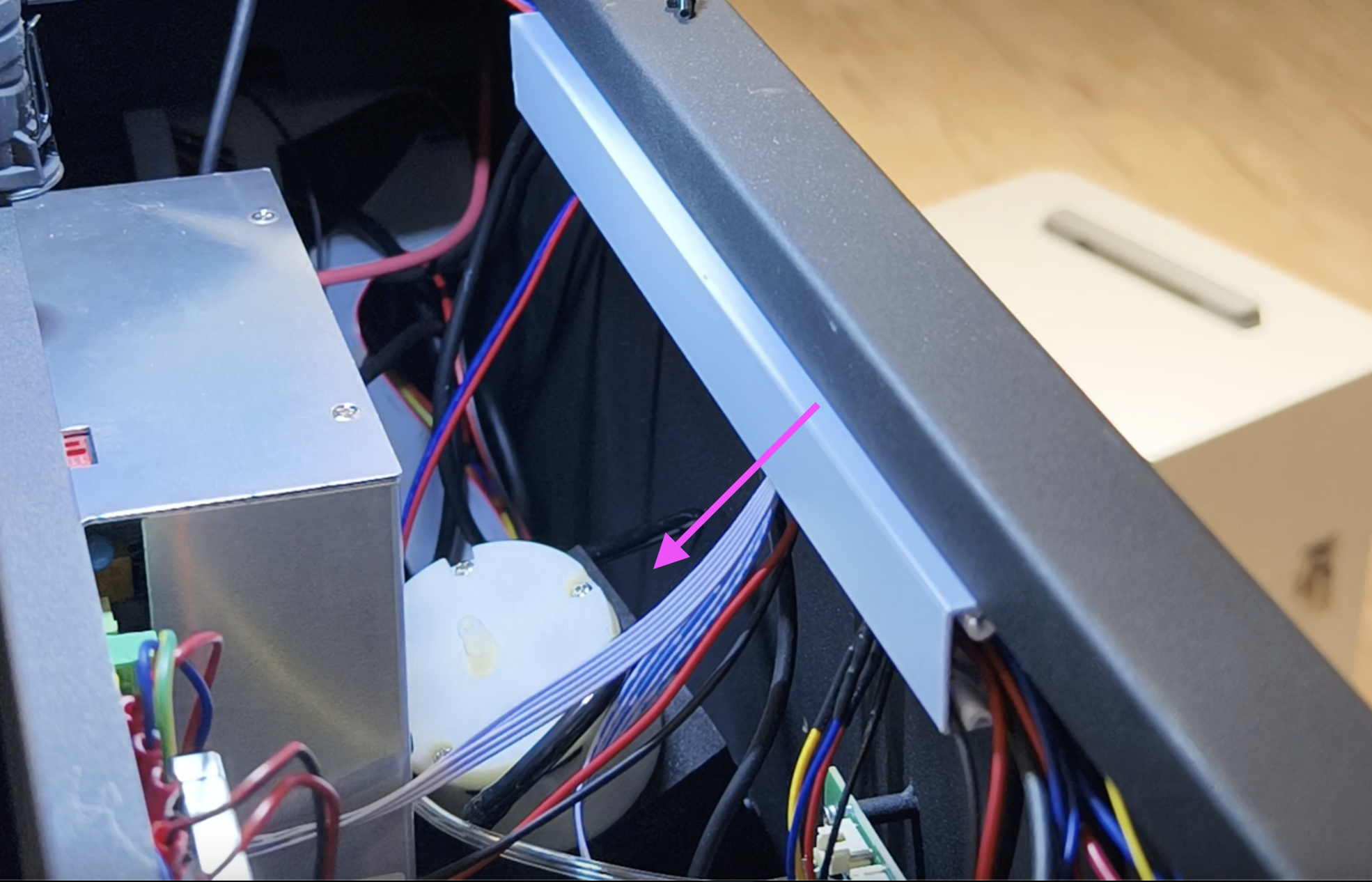

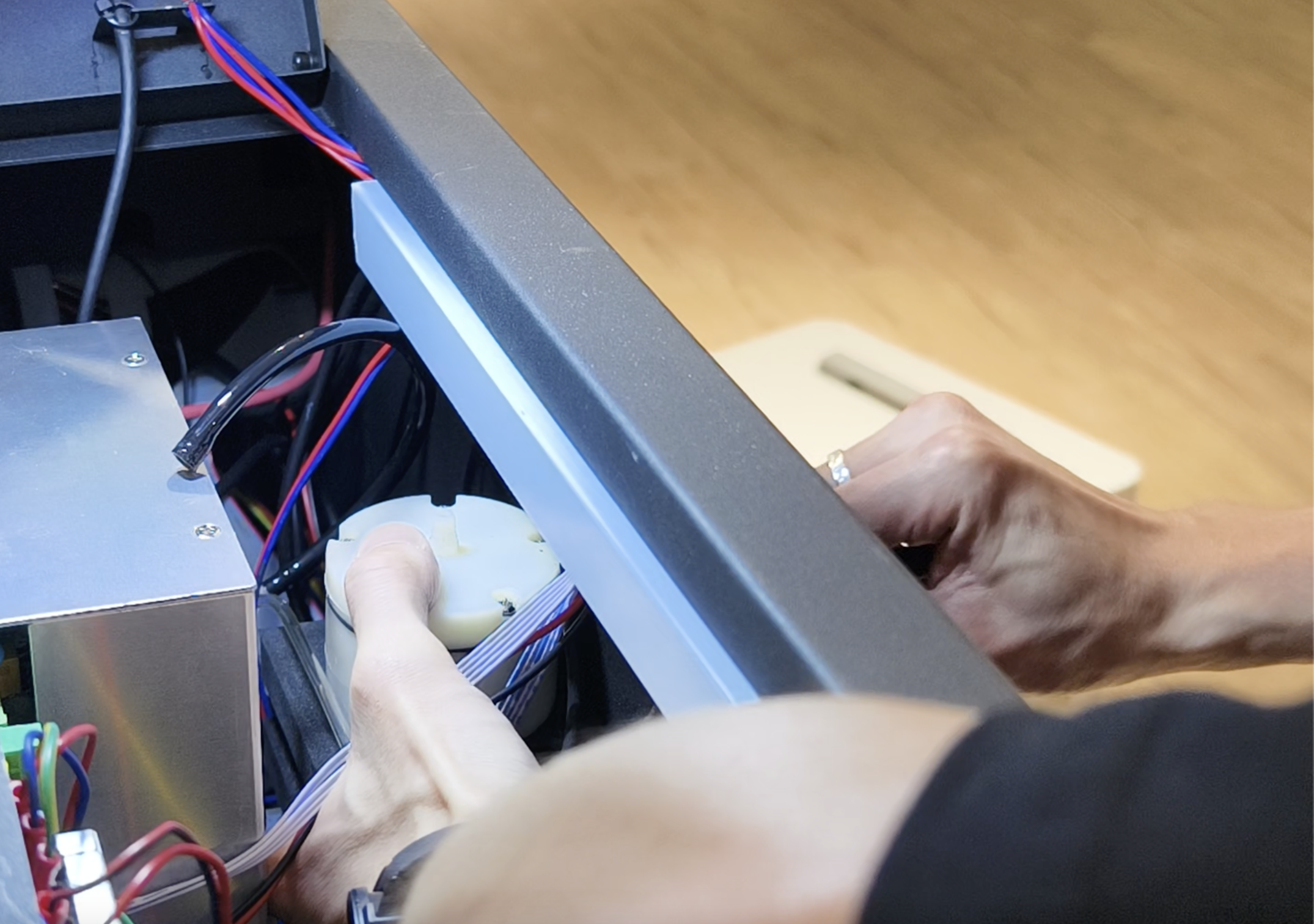

• 鬆開下方圖片的兩顆 T8 星型螺絲。鬆開時請固定住空氣幫浦。



• 空氣幫浦連同支架可以從金屬板上拆下，但由於底部還有另一根氣管需要斷開連接，因此無法完全取出。
  請暫時將空氣幫浦放在一旁。


步驟 7

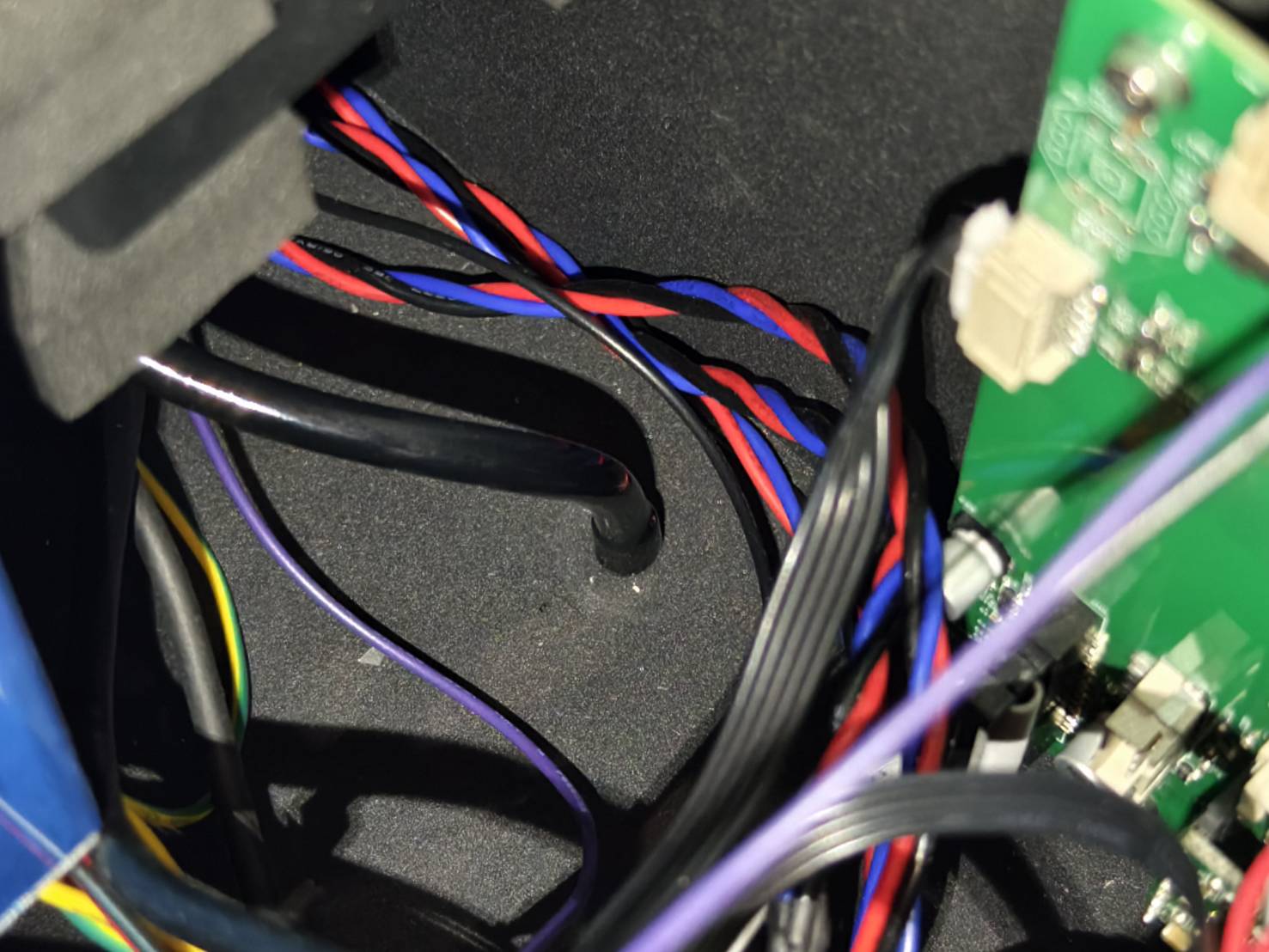

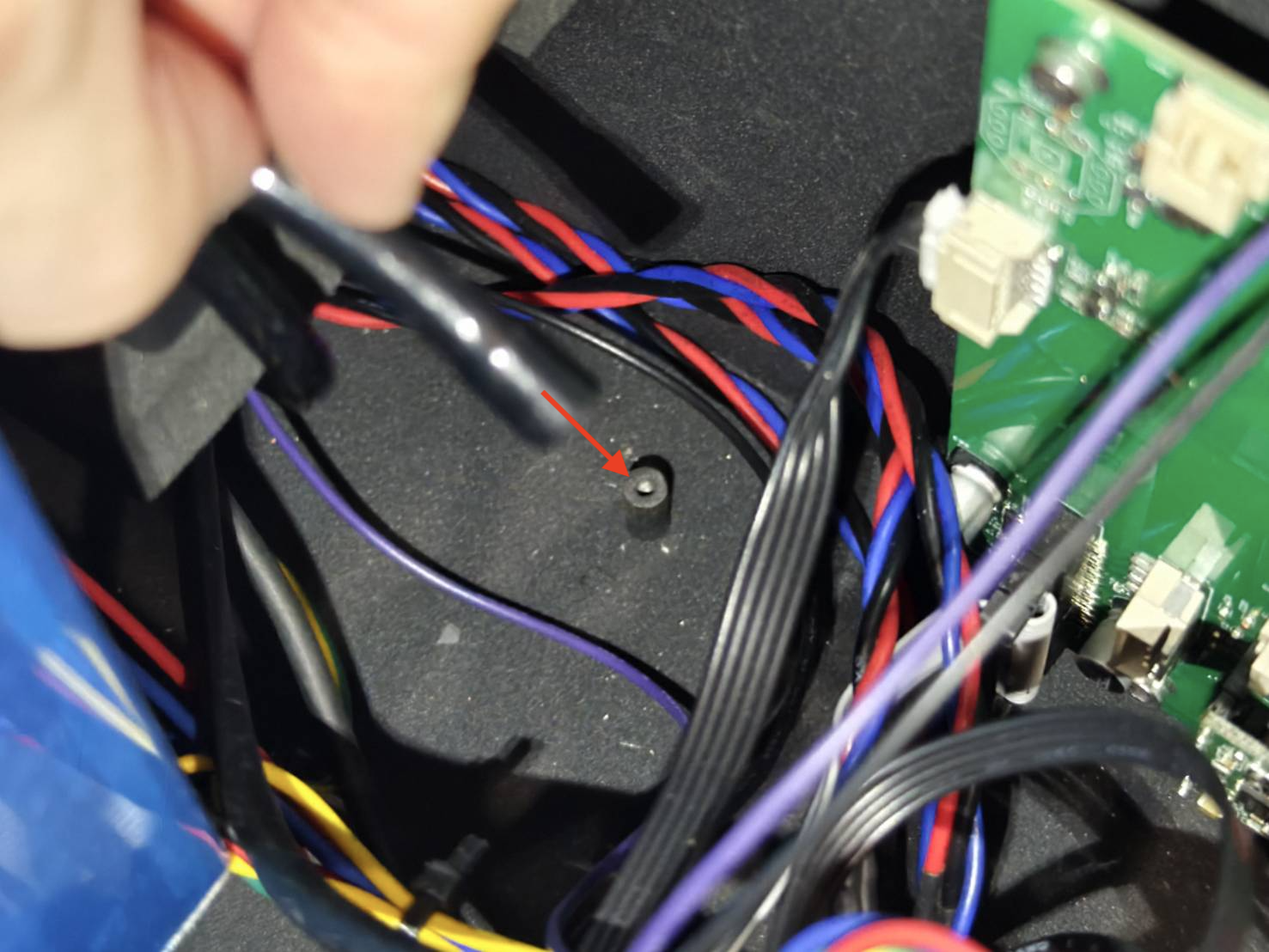

• 底部有一個氣管接頭，使用尖嘴鉗將其拔除。

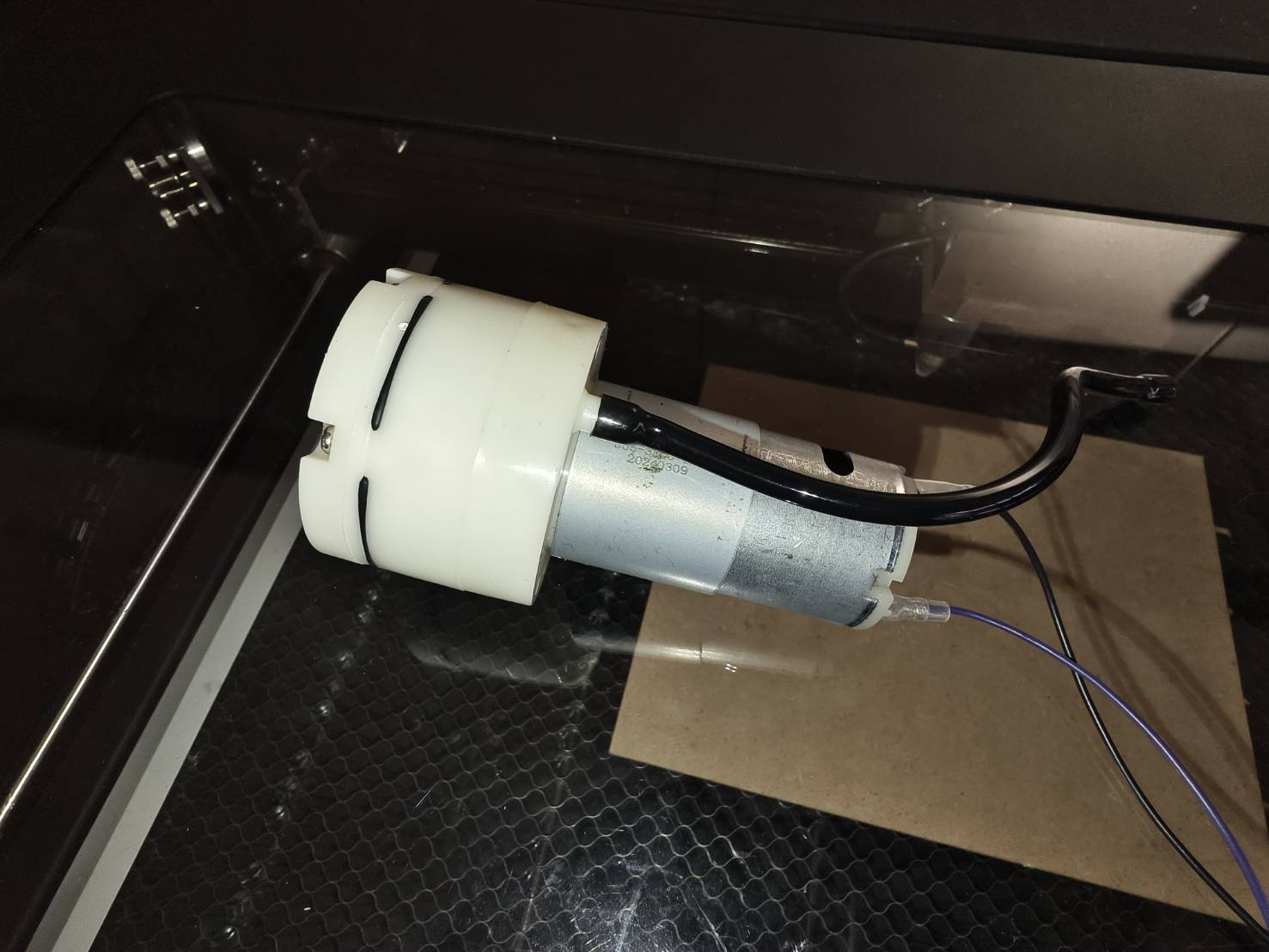

• 接著就可以將空氣幫浦完全從機器中取出。


步驟 8

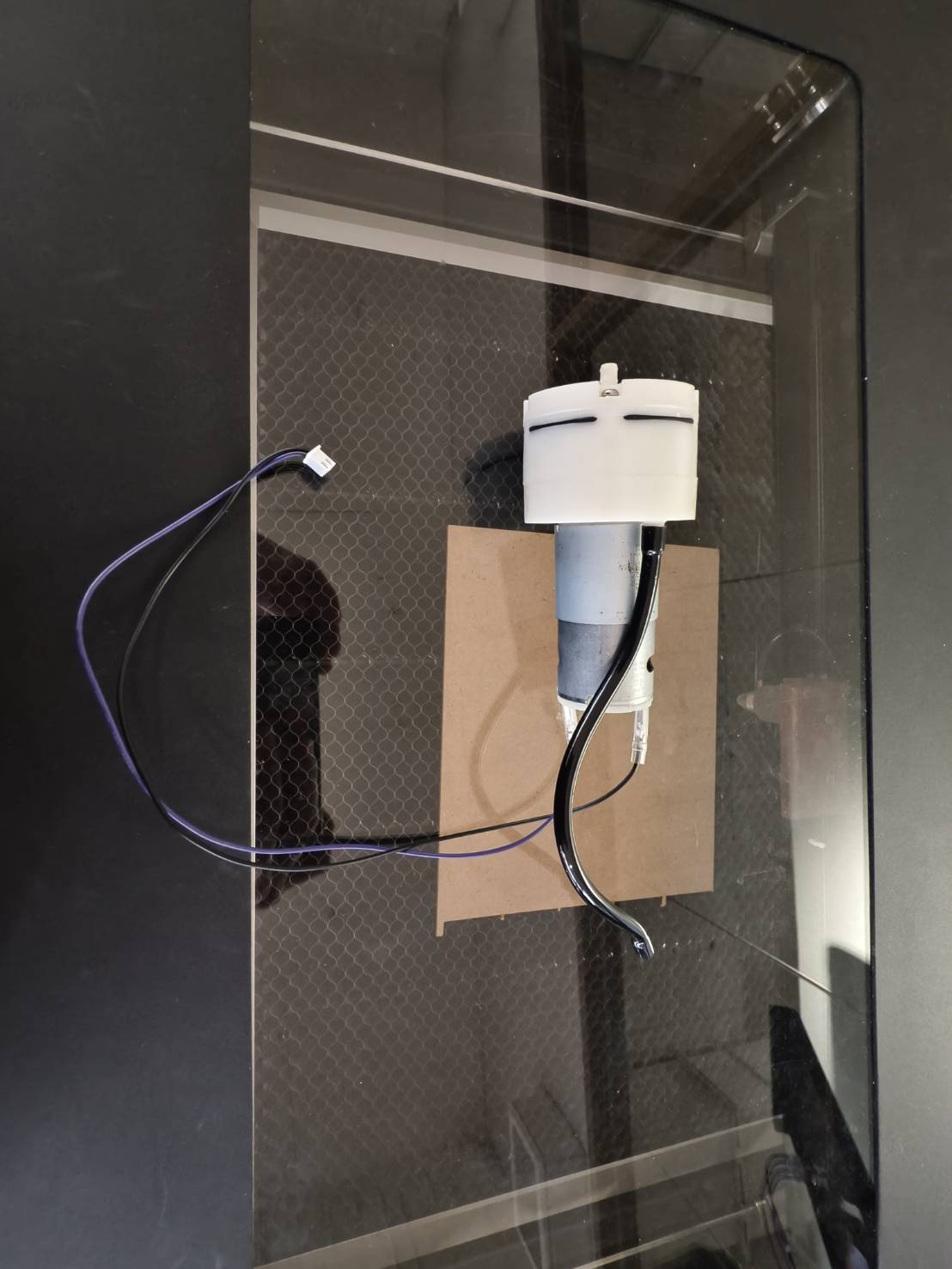

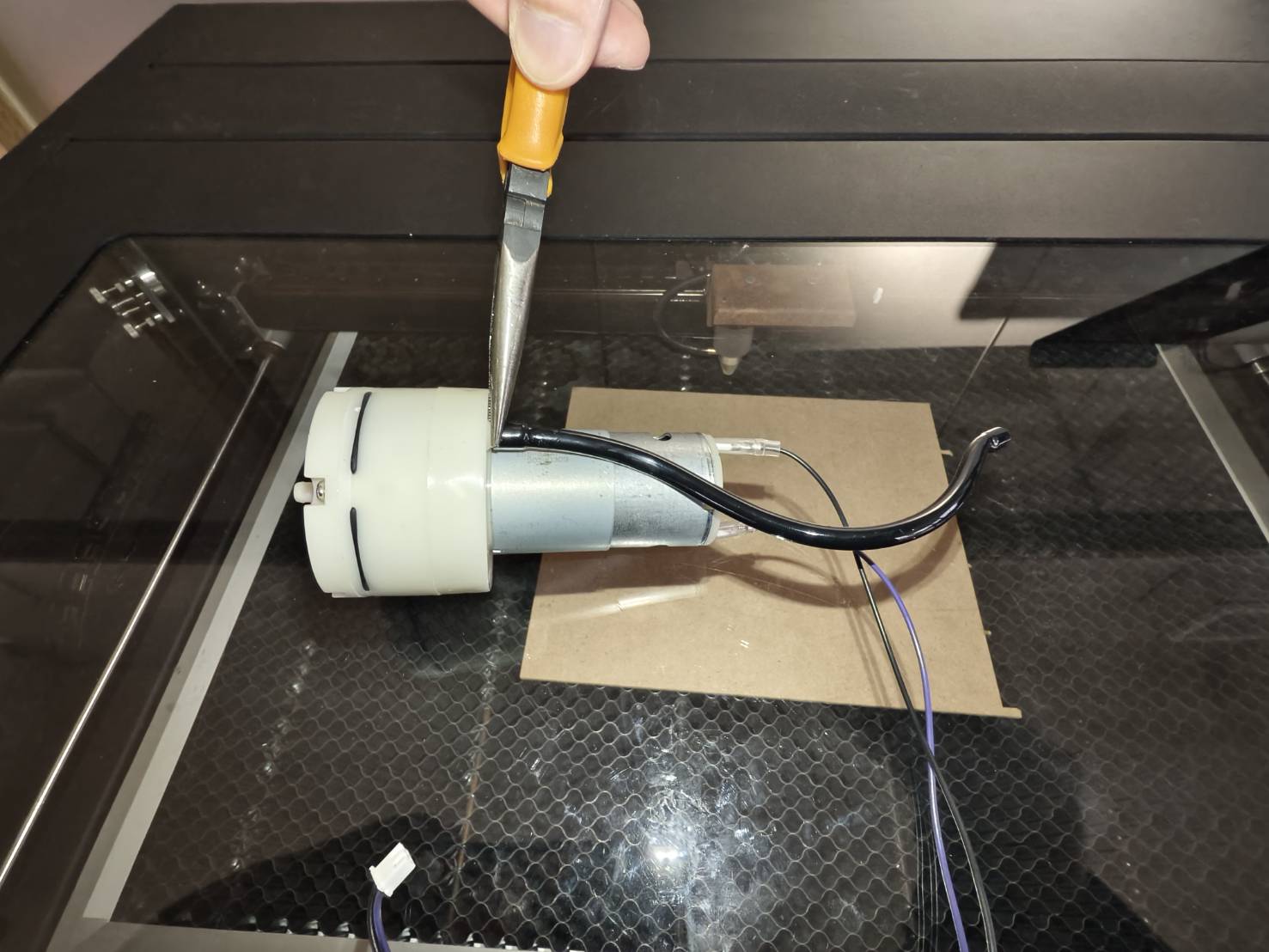

從空氣幫浦上拆下氣管。

步驟 9

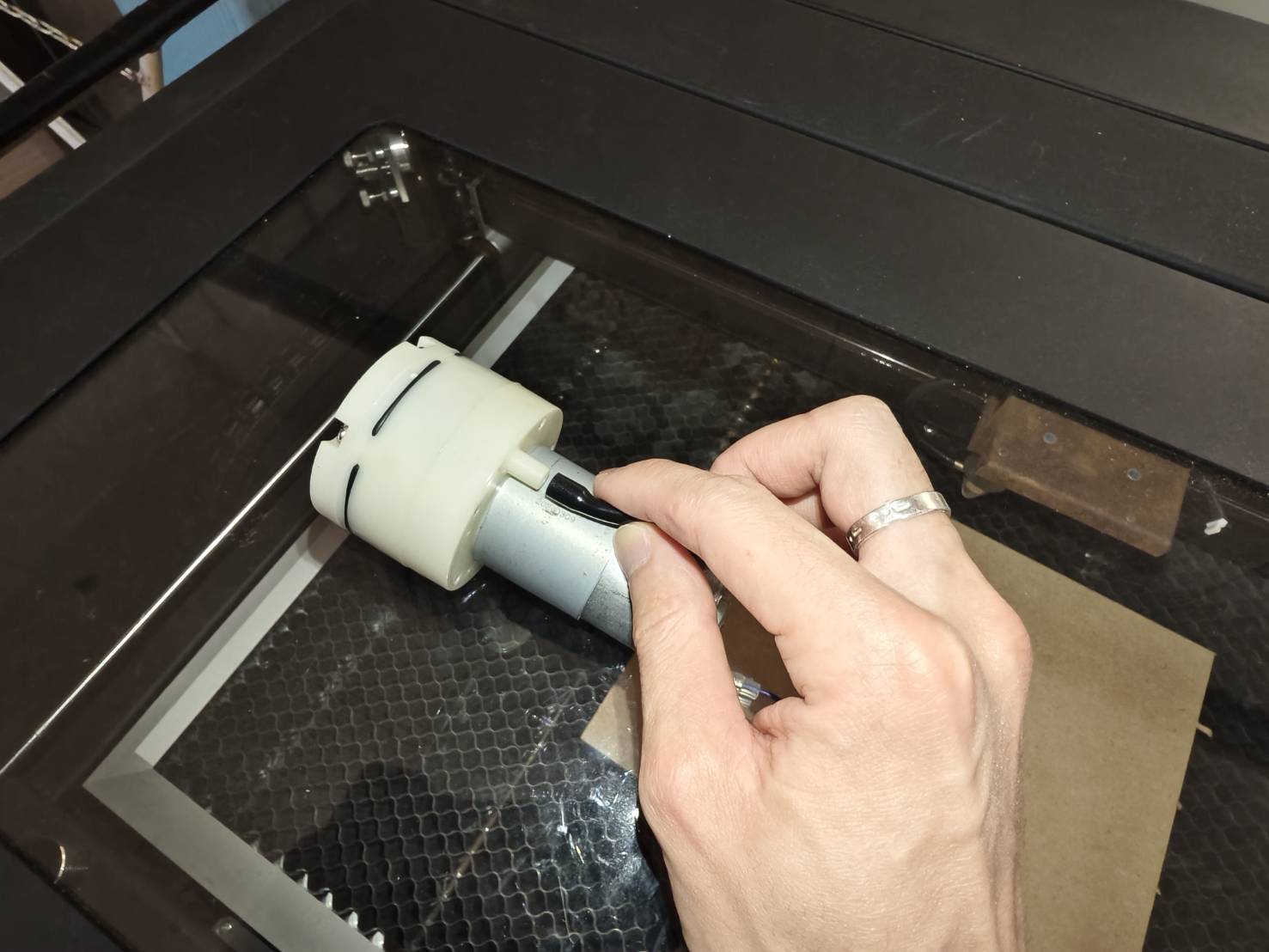

將氣管連接到新的空氣幫浦上。

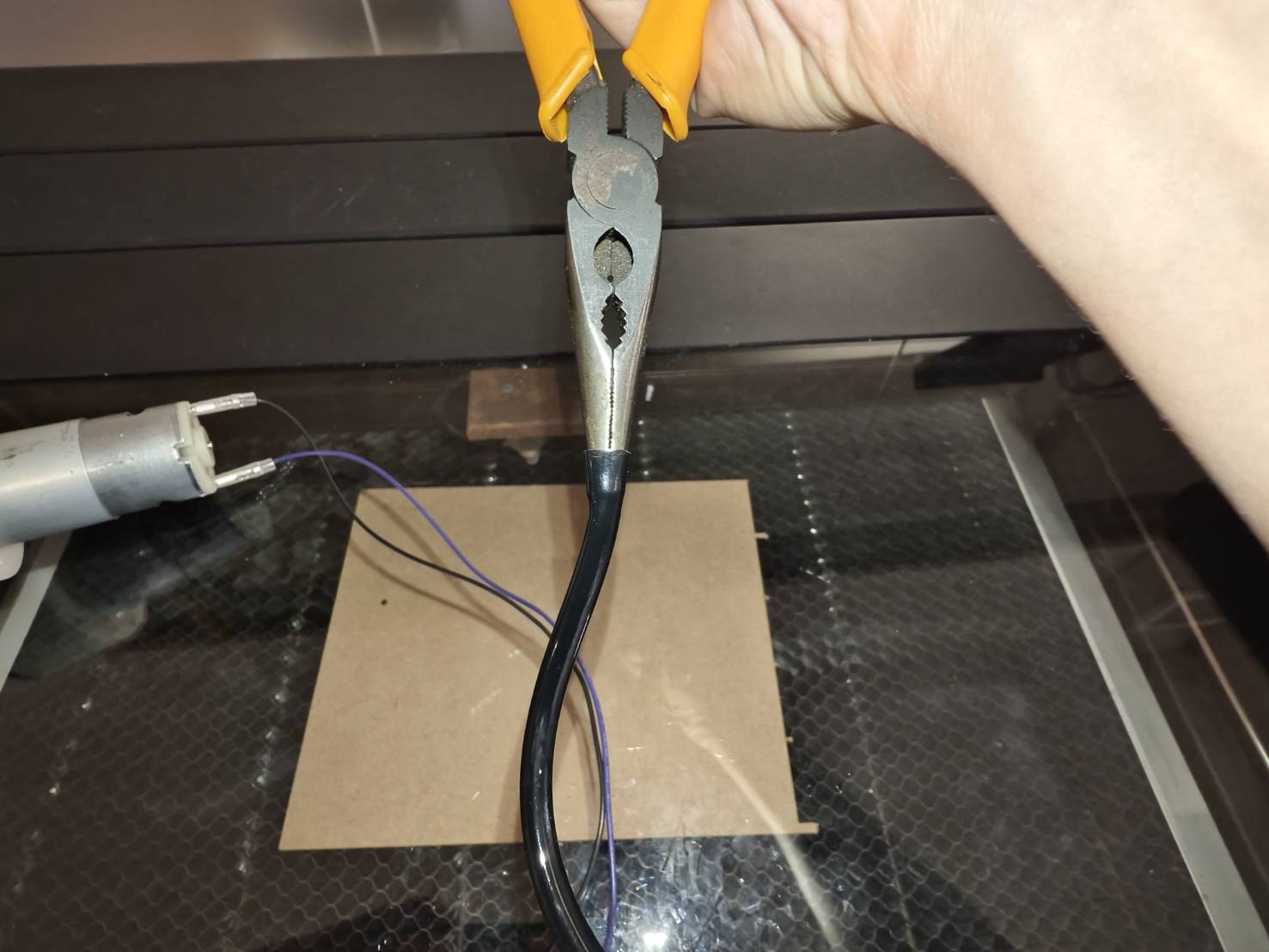

如果連接困難，可以用鉗子稍微擴大氣管開口。

步驟 10

將空氣幫浦放入機器中，並連接機器底部的氣管。

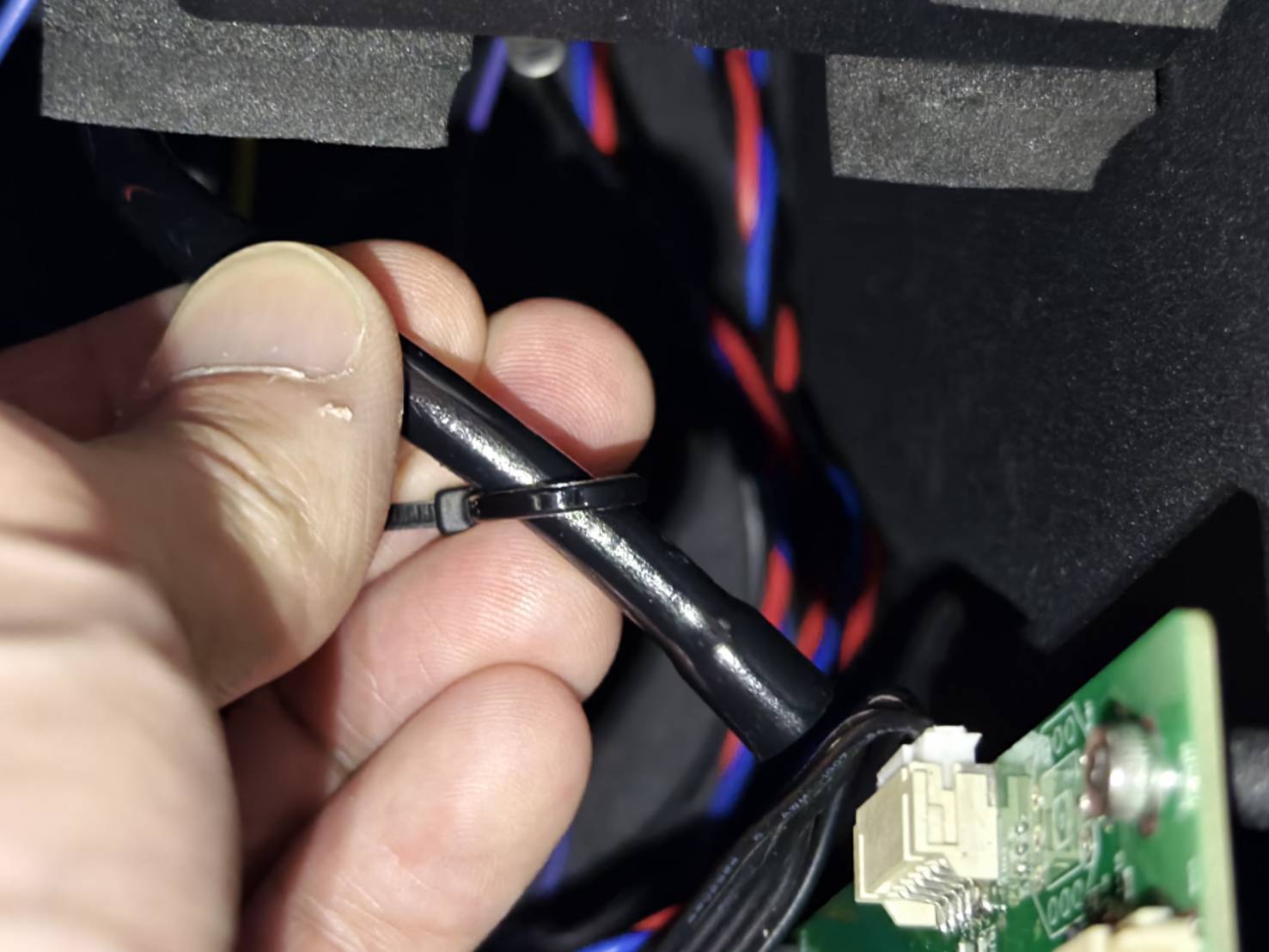

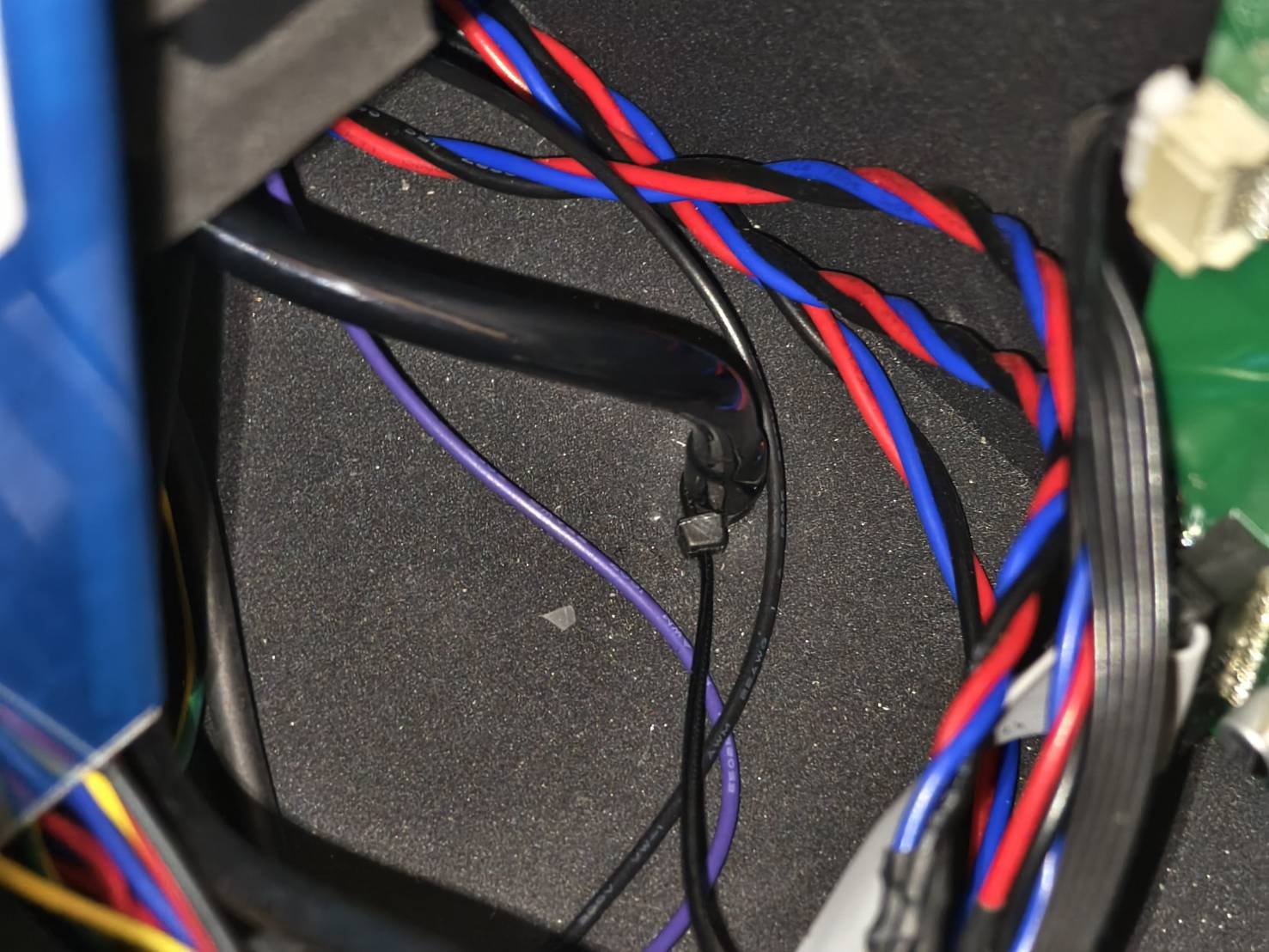

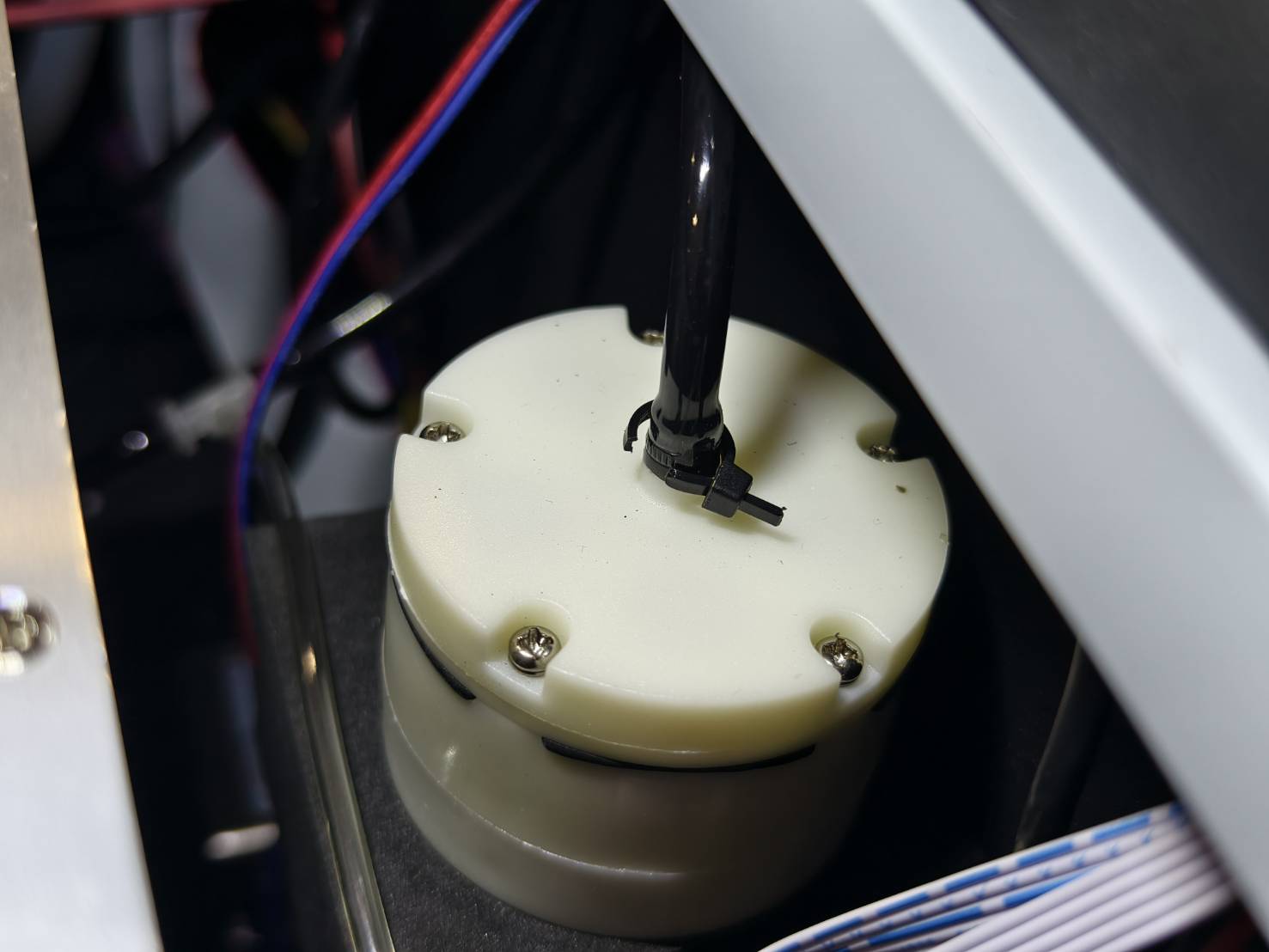

如果連接時氣管鬆動，建議使用束線帶固定。

• 先將束線帶套在軟管上，暫時保持鬆開狀態。



• 用束線帶將氣管連接到底部。



• 拉緊束線帶使其固定。



• 剪掉多餘的部分。


步驟 11

用螺絲將空氣幫浦安裝在機器上。

步驟 12

將氣管連接到空氣幫浦的頂部。

步驟 13

將空氣幫浦的電源線插入主機板。
(如果您的主機板與下方照片不同，請參考 接線圖 以找到正確的接線位置。)

步驟 14

關閉側蓋並鎖緊螺絲。

步驟 15

開啟機器並執行氣流速度測試。
如果您的數值不在正常範圍內，請參閱下方連結文章進行故障排除。
#913 氣流偵測異常

示範:
