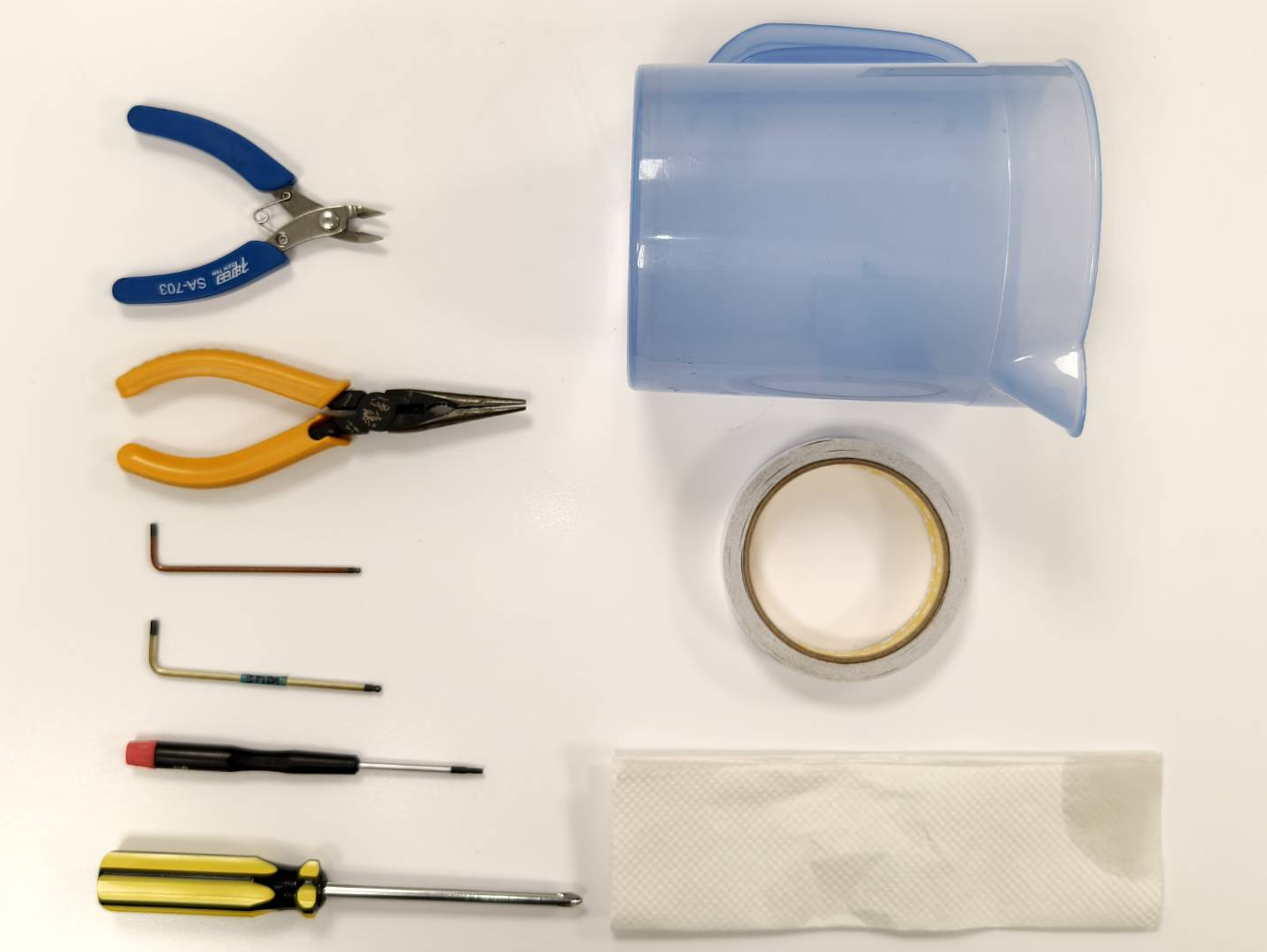

工具
| 1 |
斜口鉗 |
| 2 |
尖嘴鉗 |
| 3 |
2.5mm 六角扳手 |
| 4 |
3mm 六角扳手 |
| 5 |
T8 星型螺絲起子 |
| 6 |
十字螺絲起子 |
| 7 |
大型水桶或盛水容器 |
| 8 |
雙面膠帶 |
| 9 |
抹布或紙巾 |
步驟 1
關閉機器電源，並拔除電源線。
步驟 2
使用十字螺絲起子打開水箱蓋。
步驟 2.1
這是一個選擇性步驟。
將機器抬高以在上下方創造更多空間，或將機器移至桌子邊緣。
步驟 3
使用螺絲起子鬆開機器背面的螺絲，然後即可打開後蓋。
步驟 4
剪斷兩個束線帶，之後即可移動水流計。
如果您的水流計未被綁住，請跳過此步驟。
步驟 5

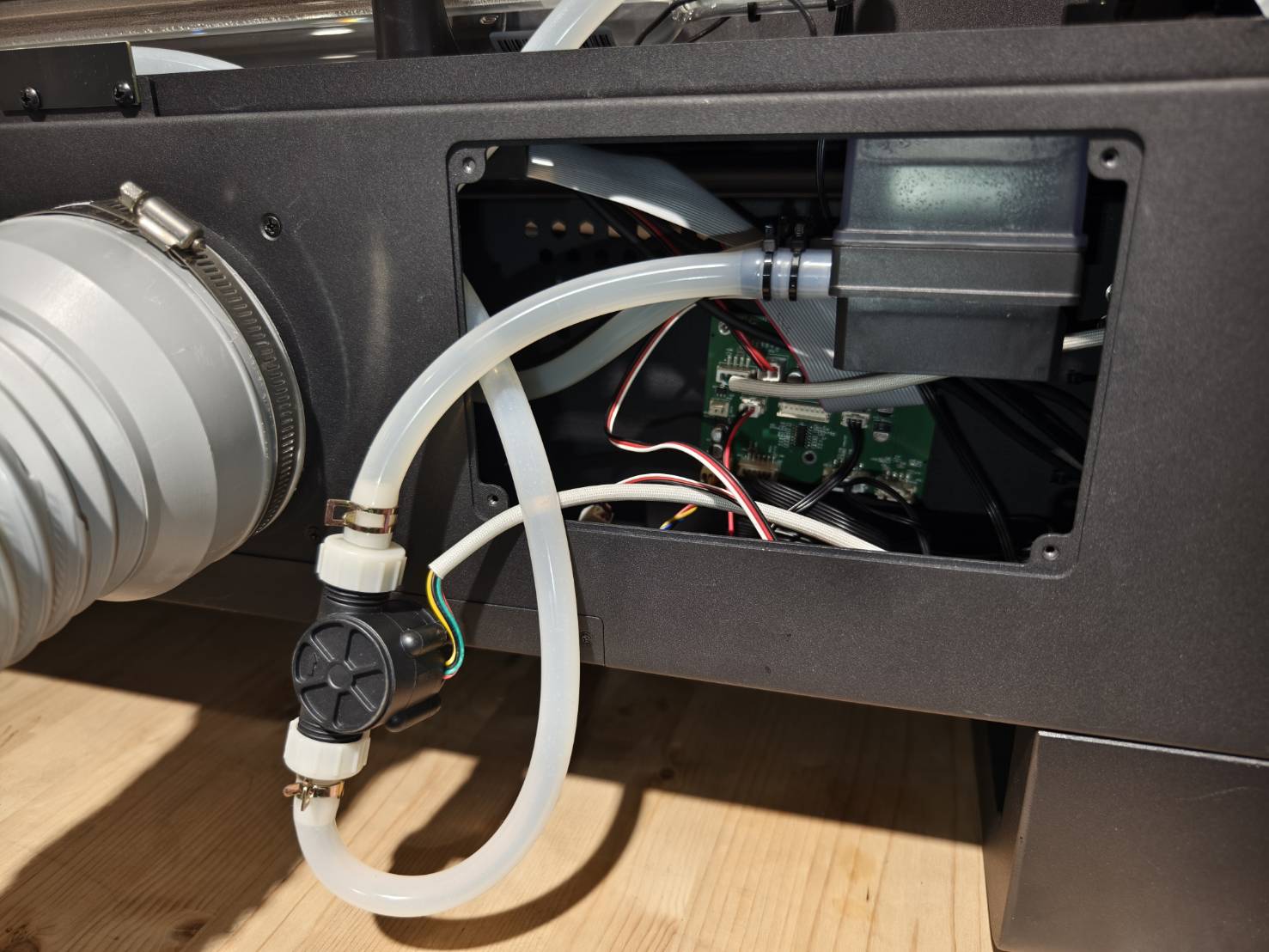

取出水流計以獲得更多操作空間。
步驟 6

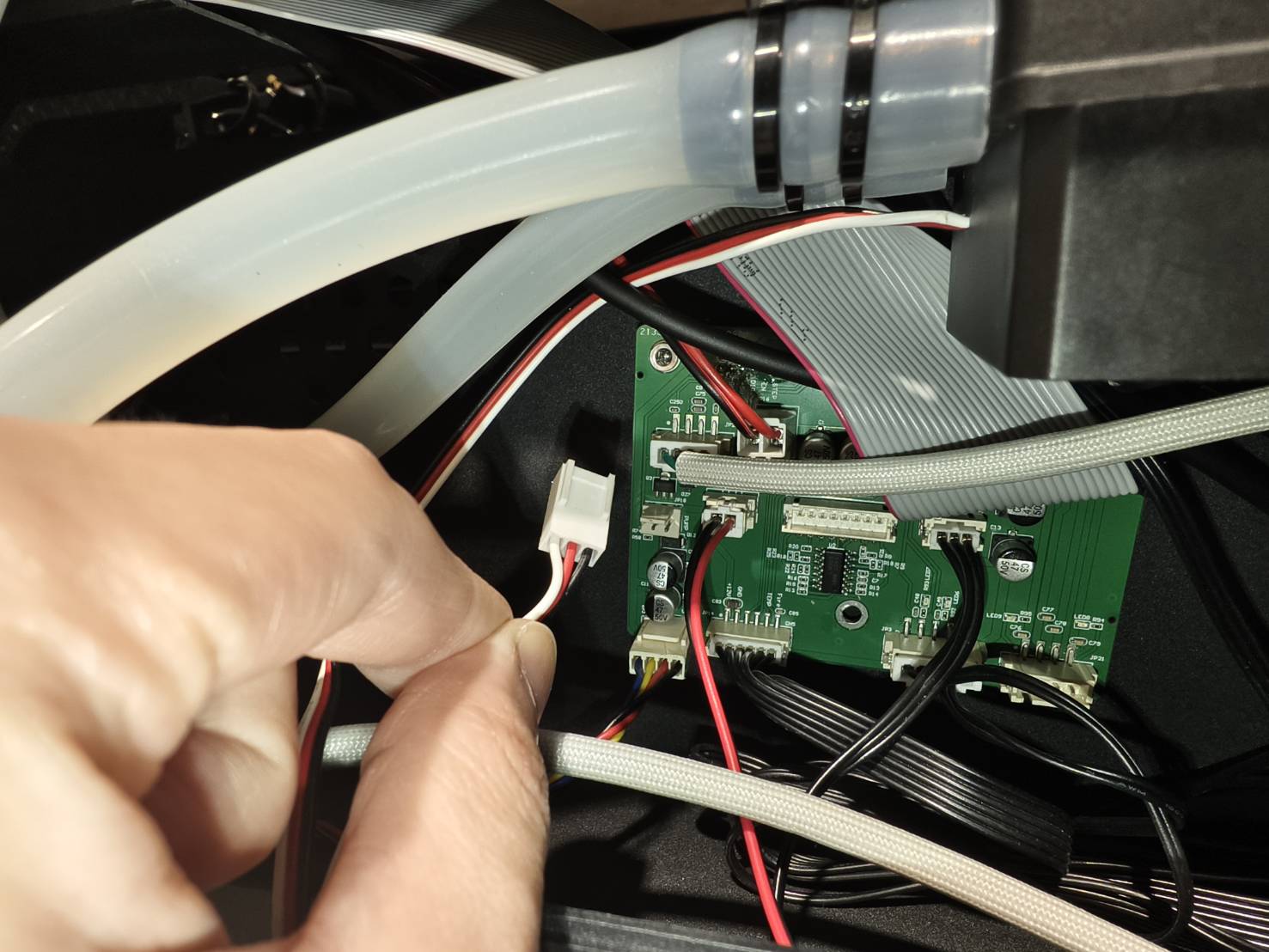

拔下水冷幫浦的連接線。
（如果您的電路板與下方照片不同，請參考 圖表 以取得最新的設置。）
步驟 7

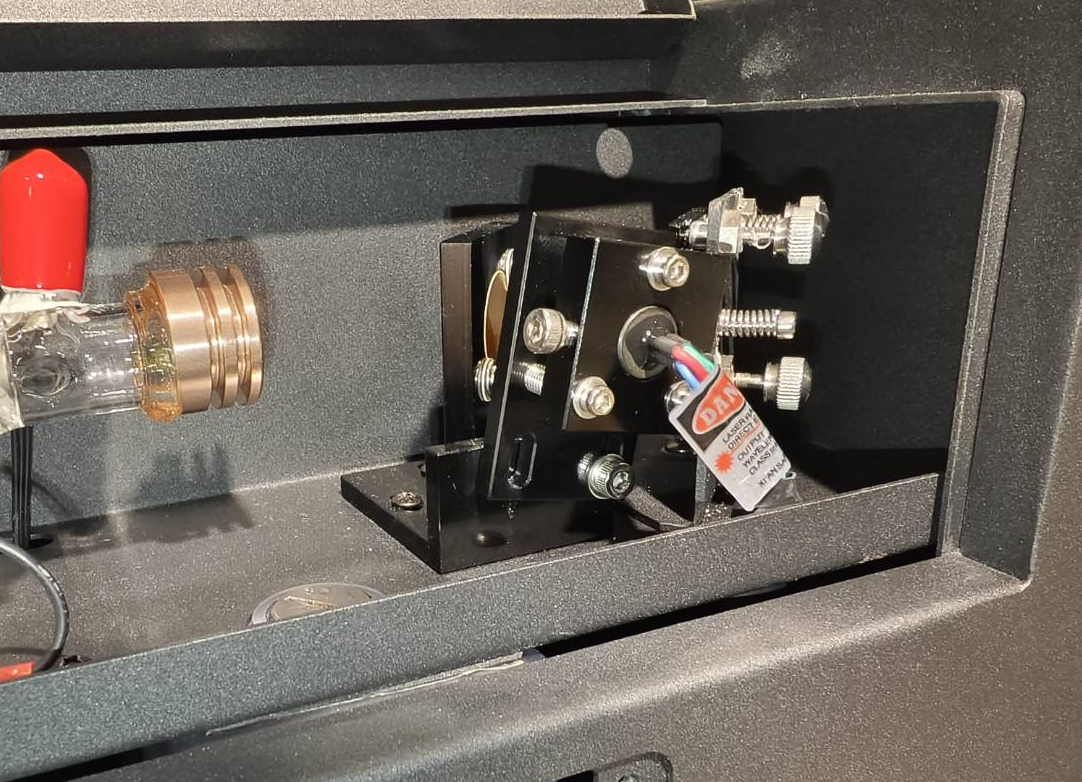

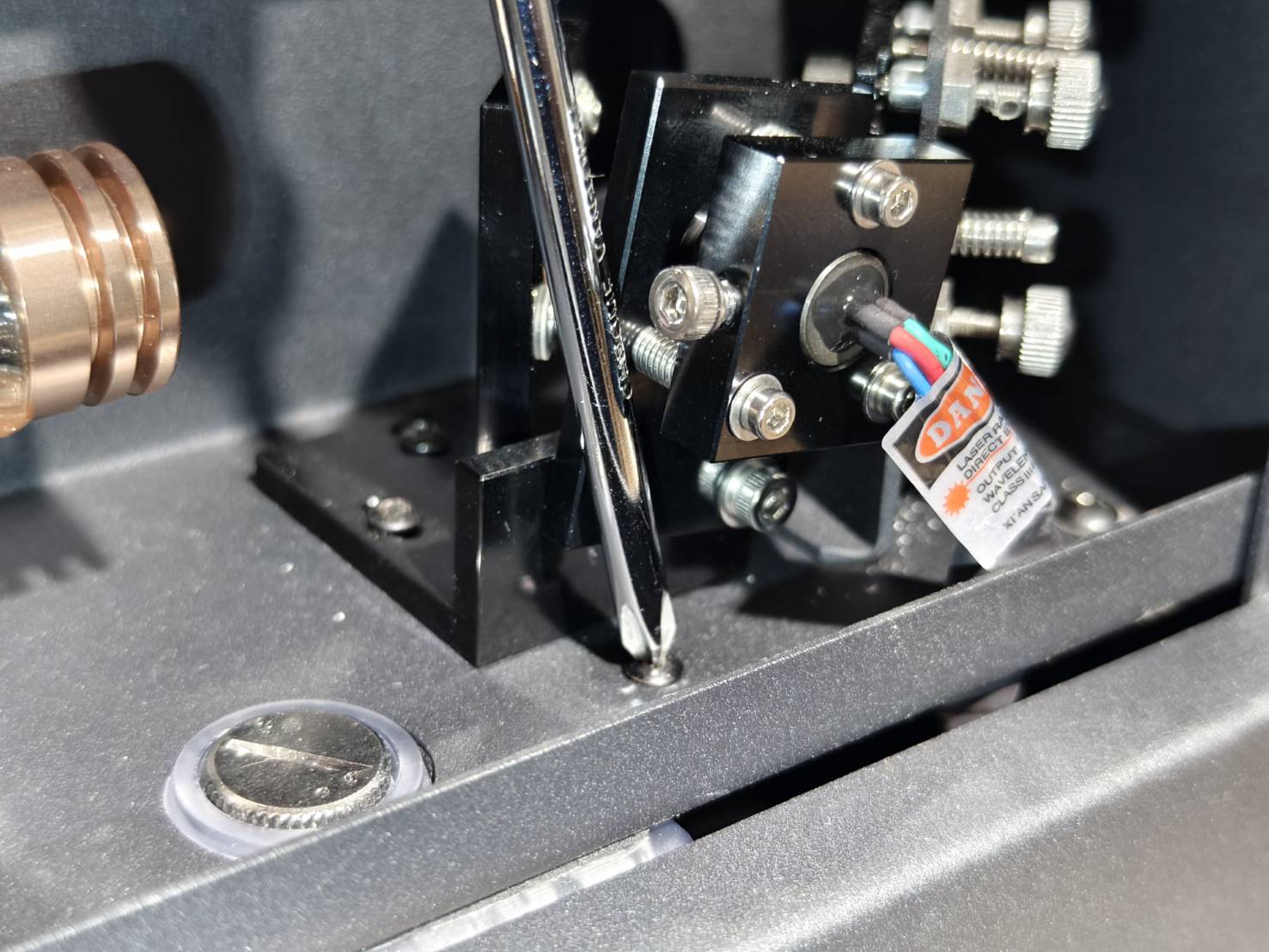

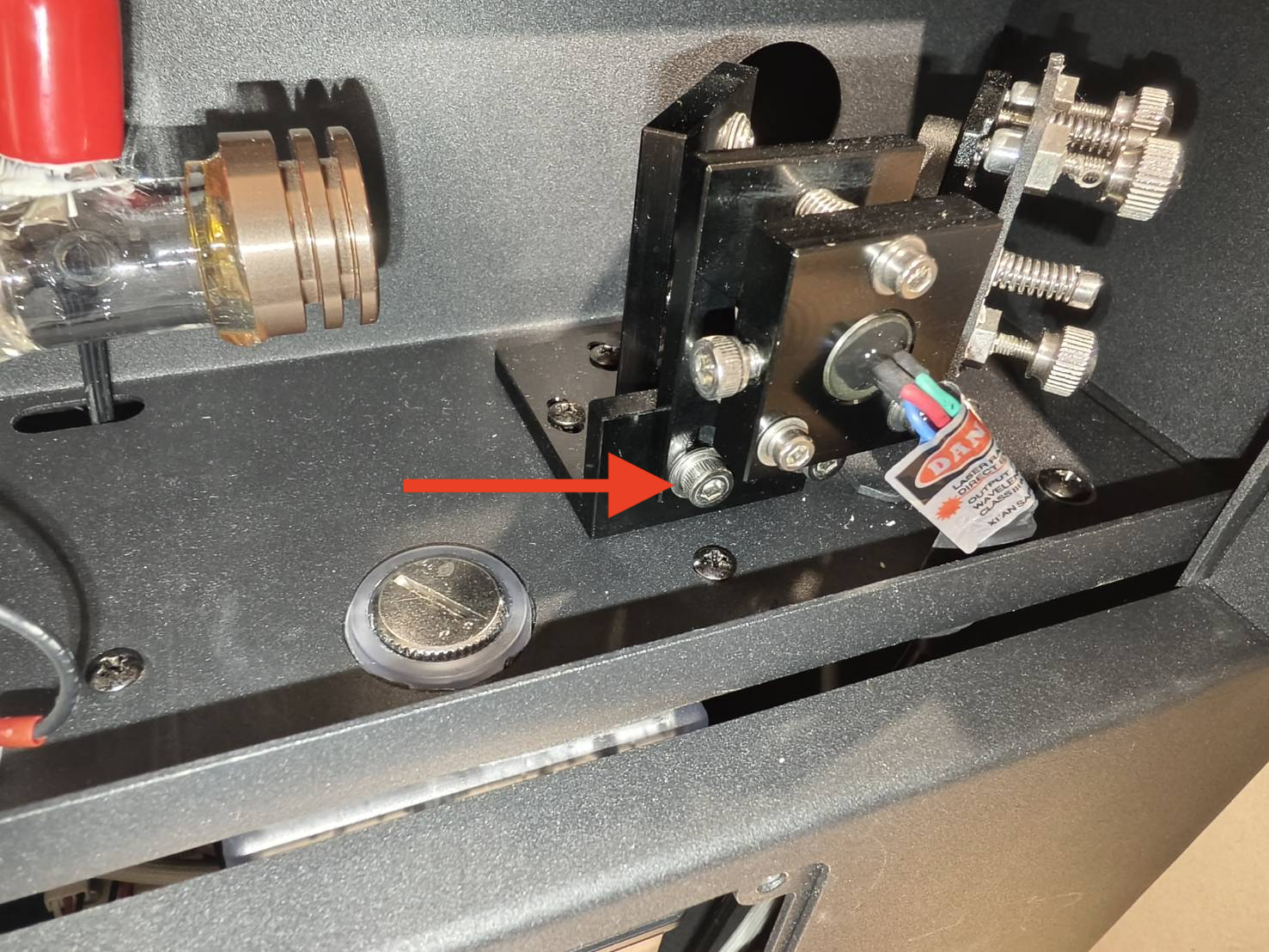

移除紅色雷射指示器固定座左側的螺絲。
步驟 8

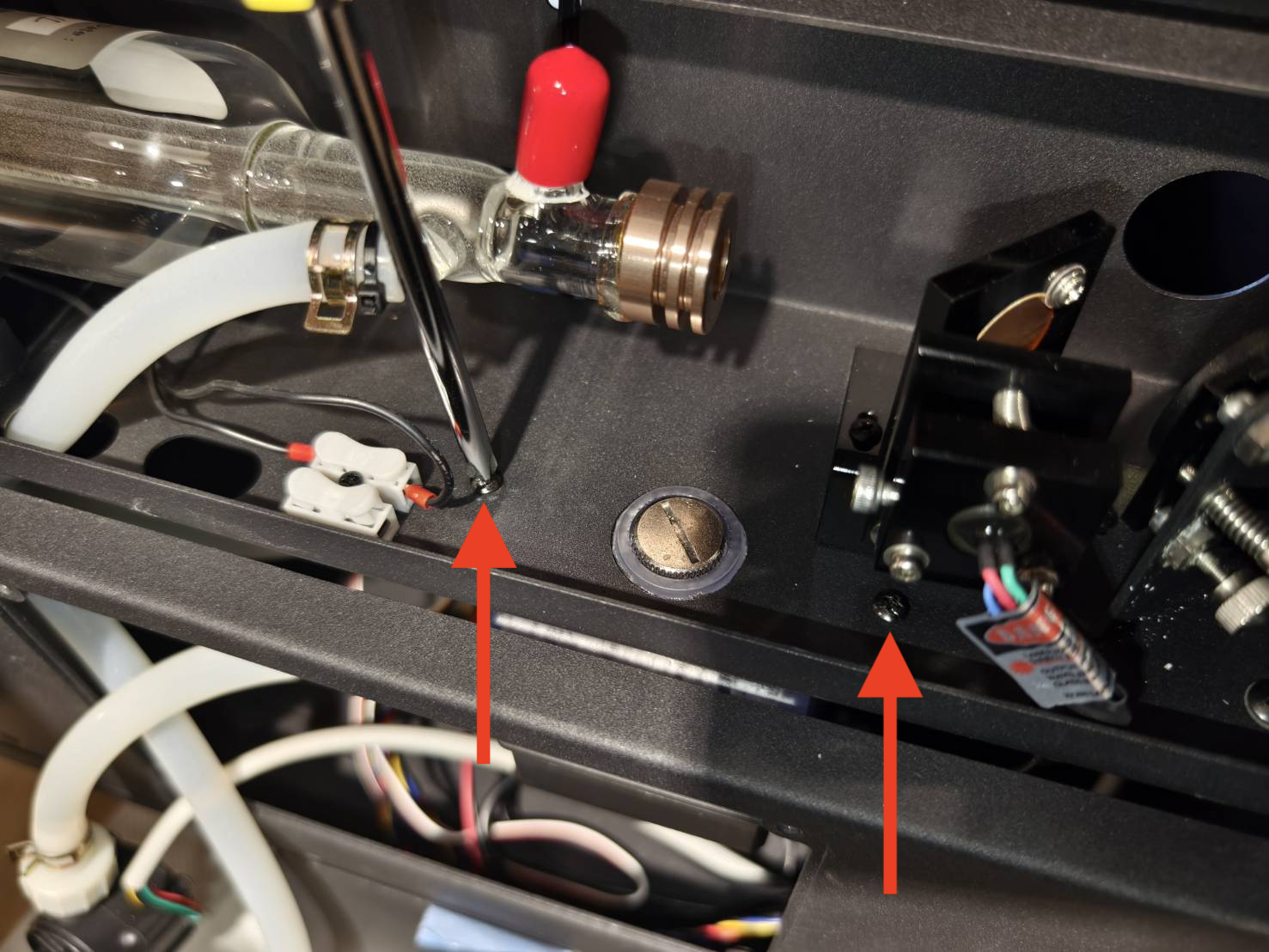

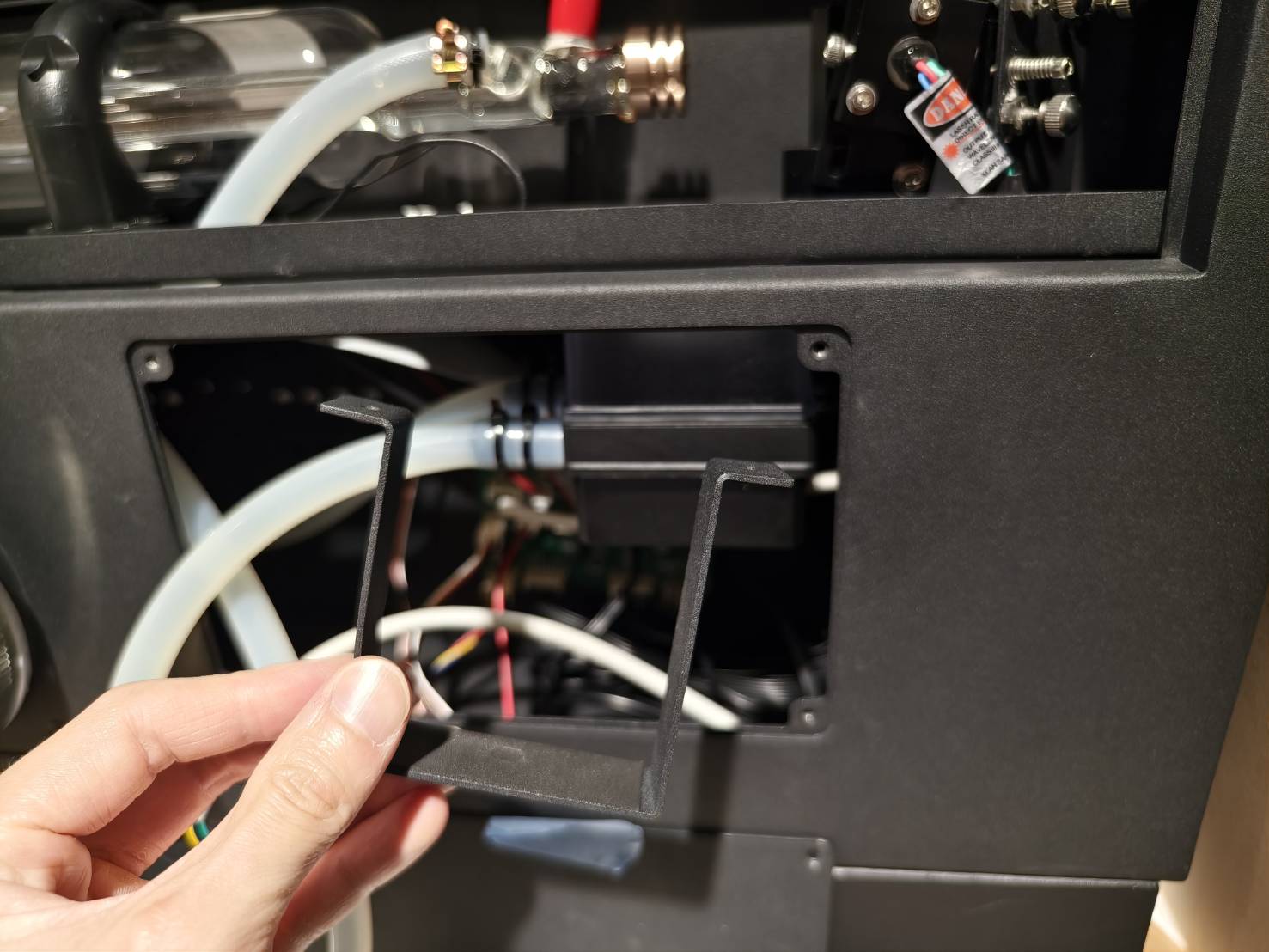

鬆開兩顆螺絲，然後即可移除水冷幫浦支架。
步驟 9
- 水冷幫浦可能黏附在機器上。
試著用手將其取下。
（如果您的水冷幫浦已經隨支架一起移除，可以跳過此步驟。）

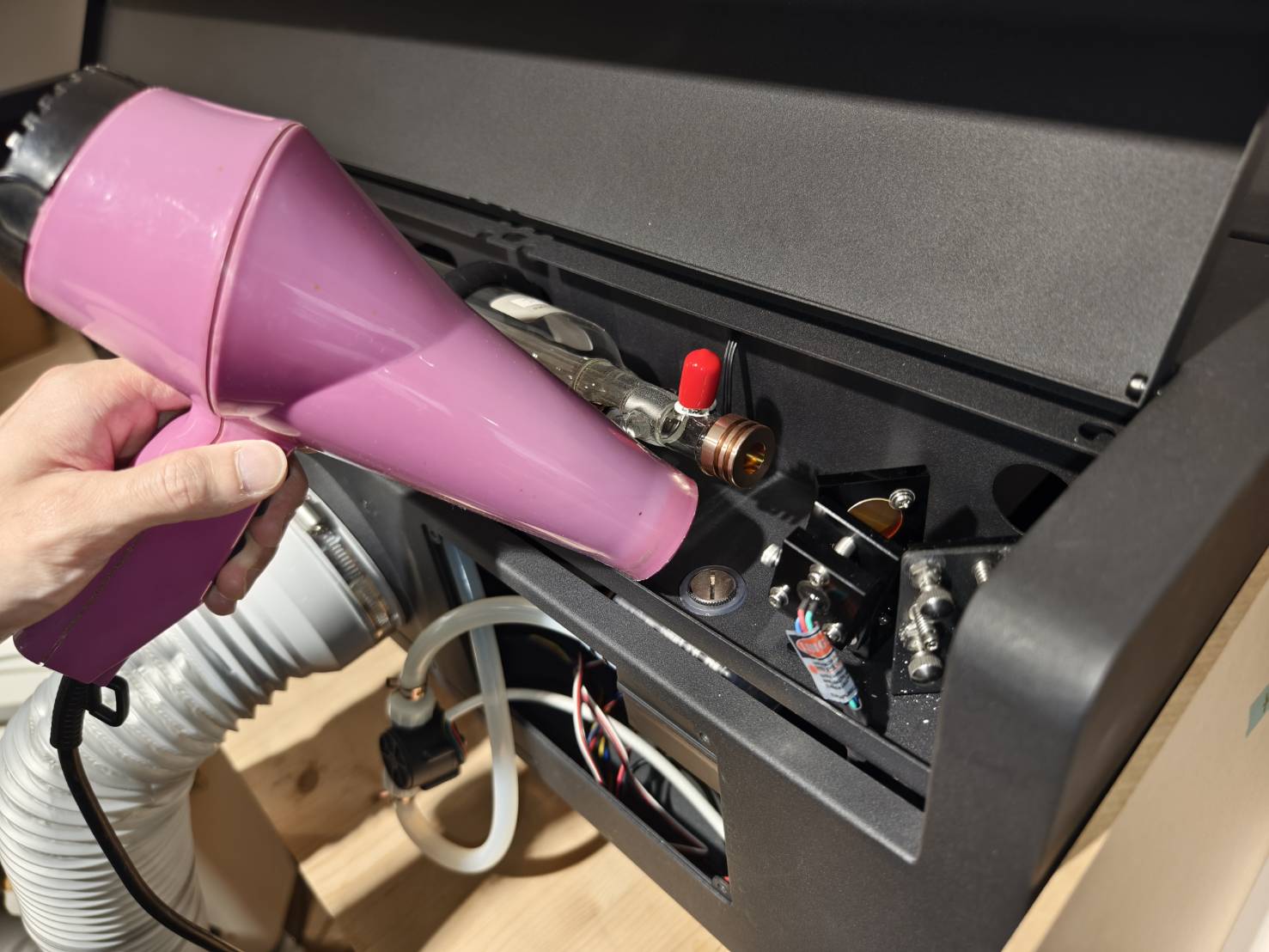

- 如果膠帶黏性太強而無法移除水冷幫浦，您可以使用吹風機稍微加熱，使其更容易取下。
步驟 10
清除機器上殘留的膠帶。
步驟 11

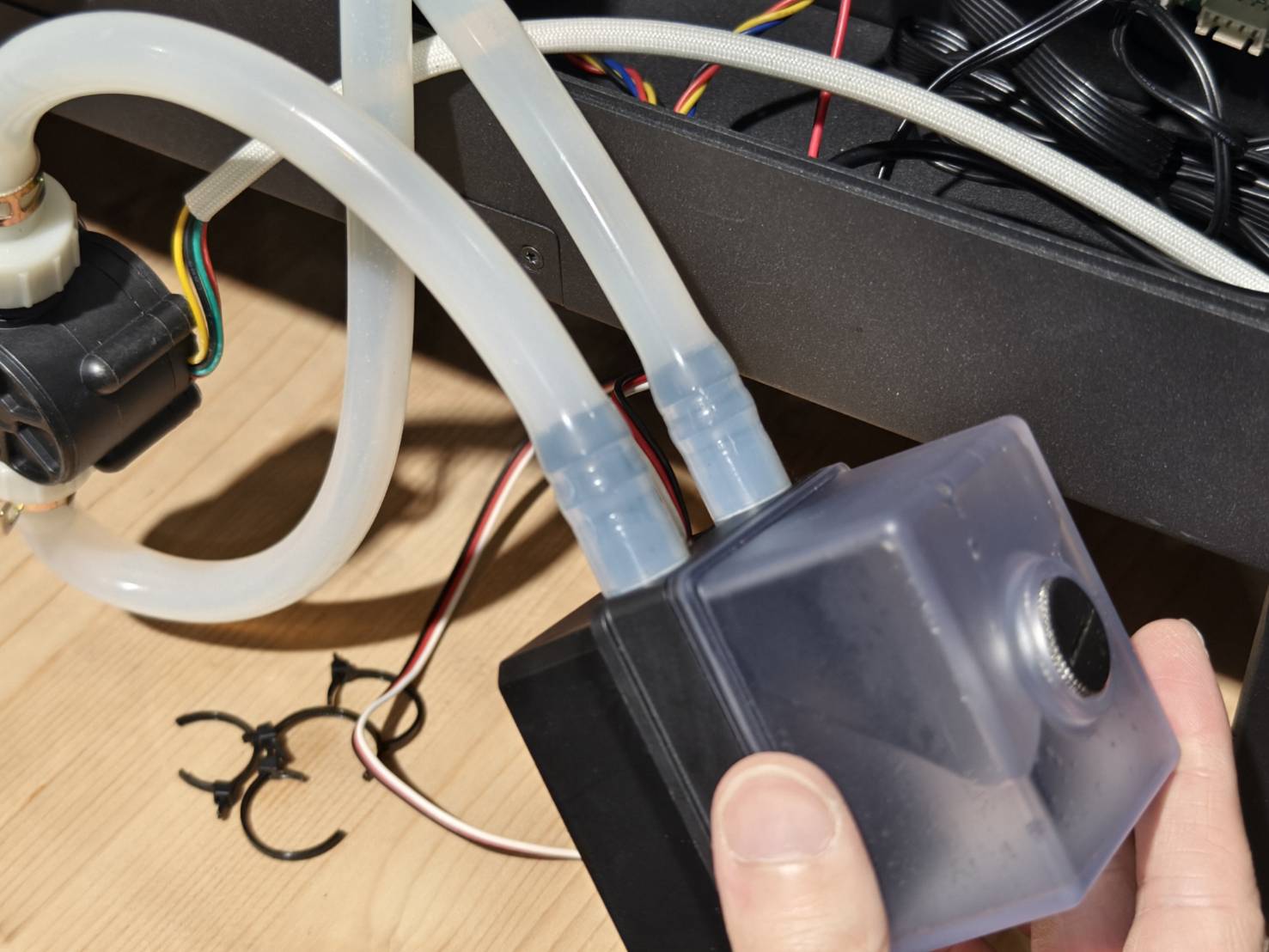

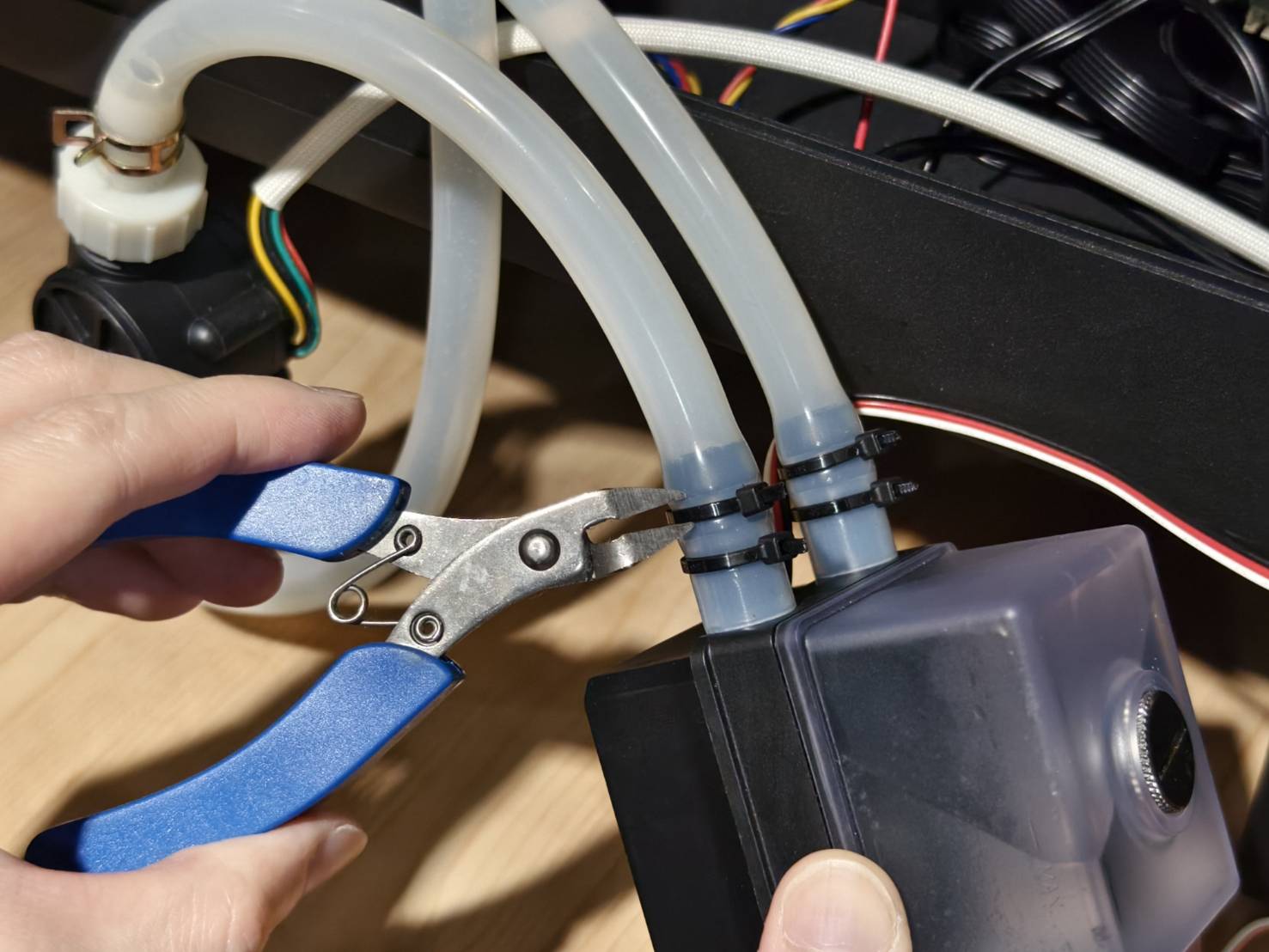

取出水冷幫浦，如果有束線帶，請將其剪斷。
步驟 12

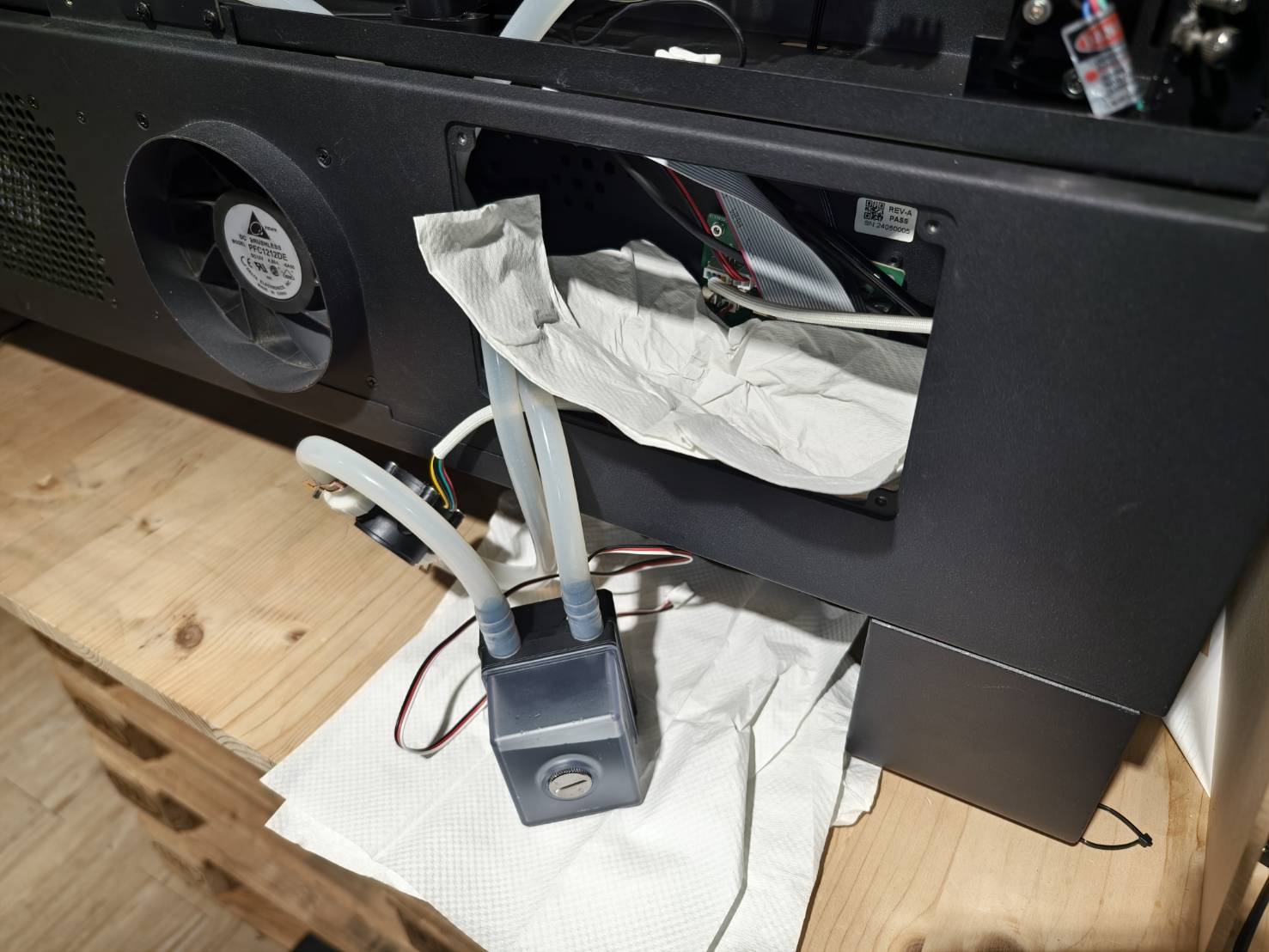

在機器內部和工作台上鋪放一些抹布或紙巾。
步驟 13
使用餐巾紙和鉗子包覆水管後，從水冷幫浦上拆下水管。
使用餐巾紙的目的是防止水管破裂或受損。
（請在容器中進行此操作，因為拆下水管時，水會立即流出。）
步驟 14
將水管連接到新的水冷幫浦上。
步驟 14.1（選擇性步驟）

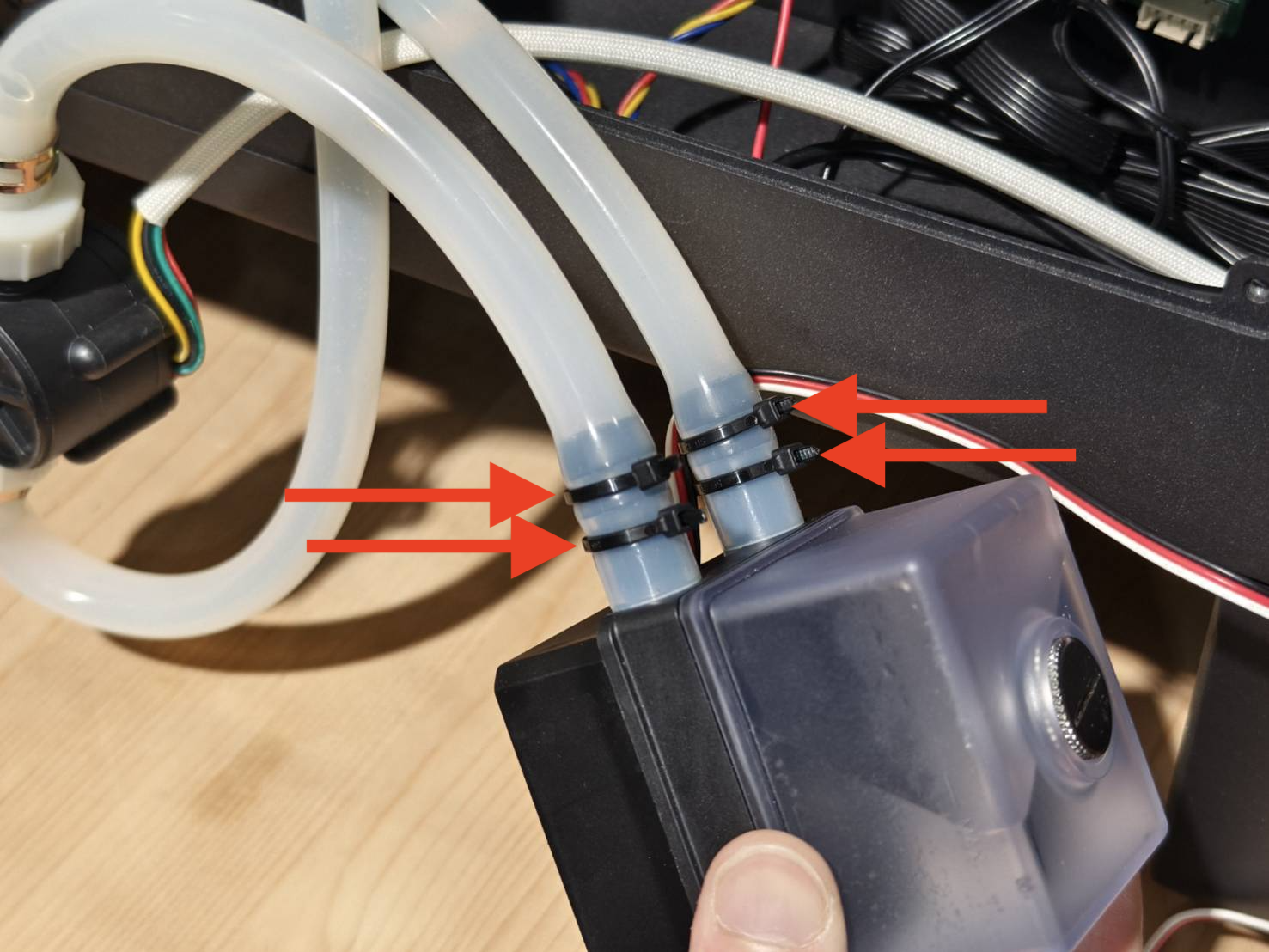

如果有束線帶，請按照影片中的方式將水管綁緊。
如果沒有，請略過此步驟。
步驟 15
安裝新的水冷幫浦及其支架。
支架有特定的安裝方向。請參考下方的影片。
步驟 16

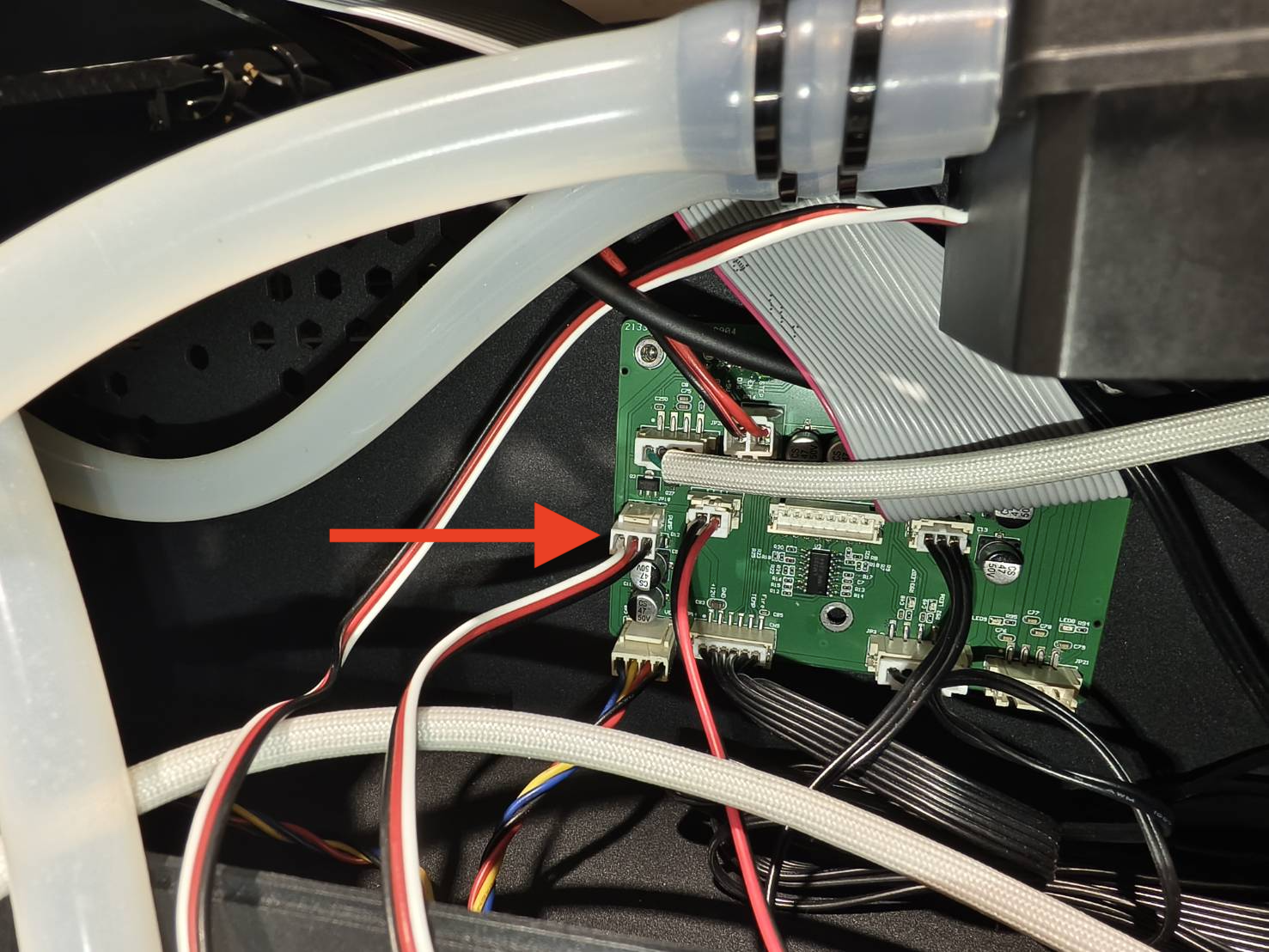

將水流計放回機器內，並將水冷幫浦的電纜插入主機板。
步驟 17
重新鎖緊紅光雷射指示器支架的螺絲。
步驟 18
請參考以下指南來注入冷卻水。
水箱換水與加水
步驟 19
- 請執行流速測試，檢查數值是否正常，正常值應為 3L/min 或以上。
(機器面板 > 機器 > 硬體設定 > 流速測試)
- 如果您的數值低於 3L/min，請參考以下指南進行故障排除。
#900 水冷未開
步驟 20
由於紅光發射器被移動，請檢查紅光雷射點和燒灼痕跡是否重疊。
此步驟用於檢查紅光雷射和實際 CO2 雷射的路徑是否一致並對齊。

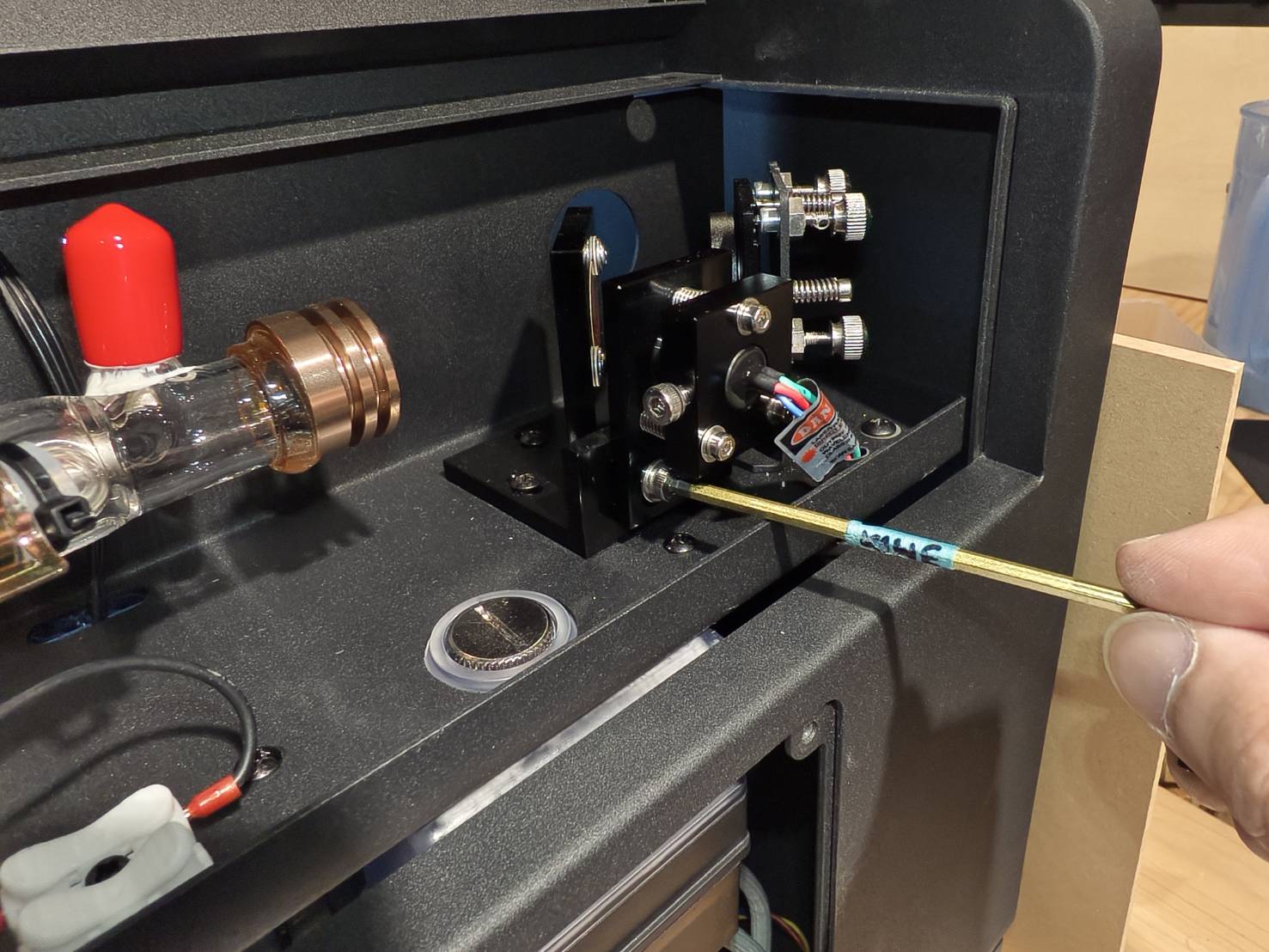

如果它們未對齊，請使用 2.5mm 六角扳手調整紅光發射器。
|
||||||||
|
步驟 21
關閉後蓋並鎖緊螺絲。
步驟 22
重新安裝面板。
#END
