Beambox II - 水流計更換

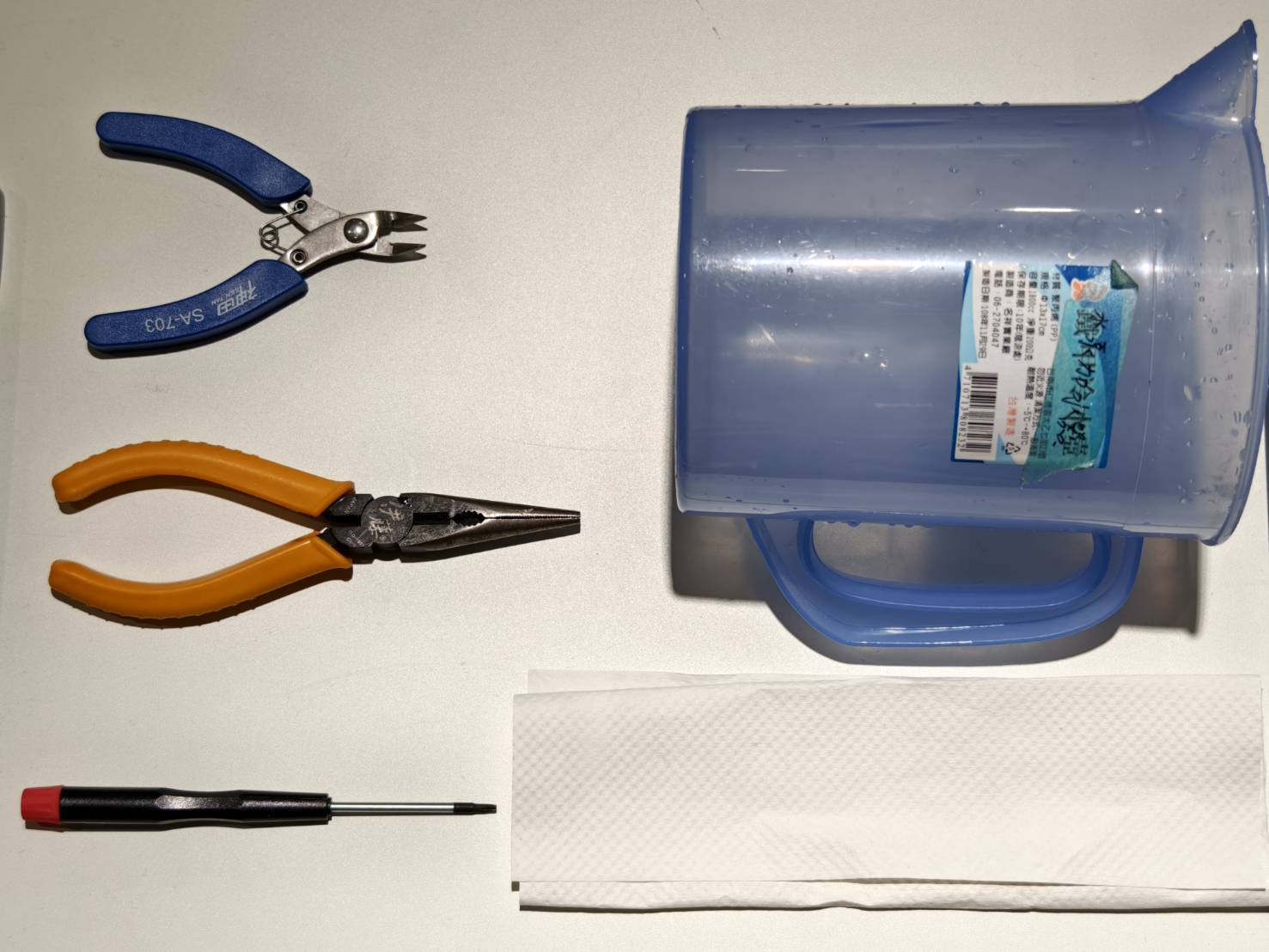

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

使用星型螺絲起子打開水箱蓋。

步驟 2.1

此步驟為選擇性。
將機器抬高以在上下方創造更多空間，或將機器移至桌子邊緣。

步驟 3

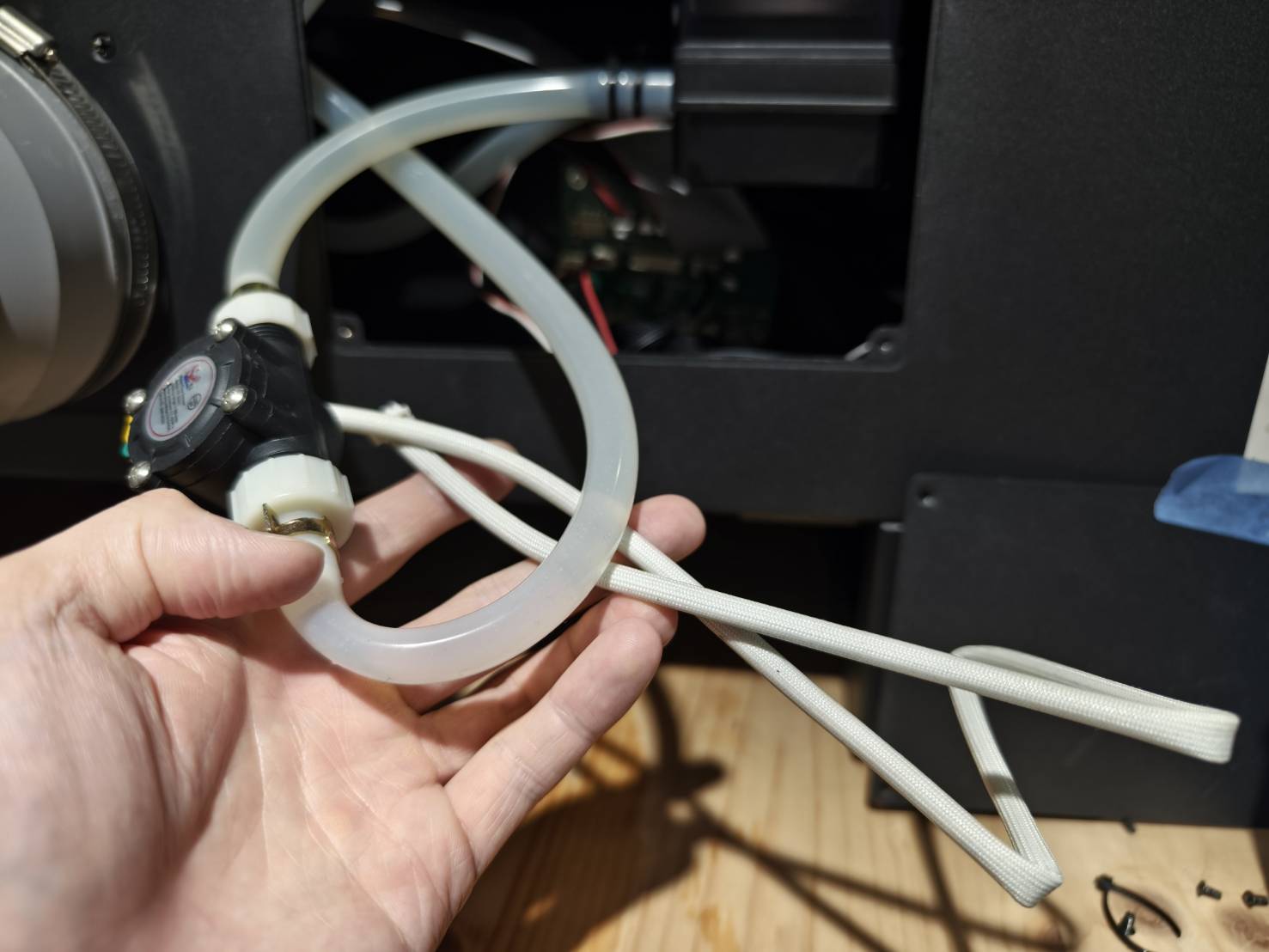

剪斷兩條束線帶，即可移動水流計。
如果您的水流計未被綁住，請跳過此步驟。

步驟 4

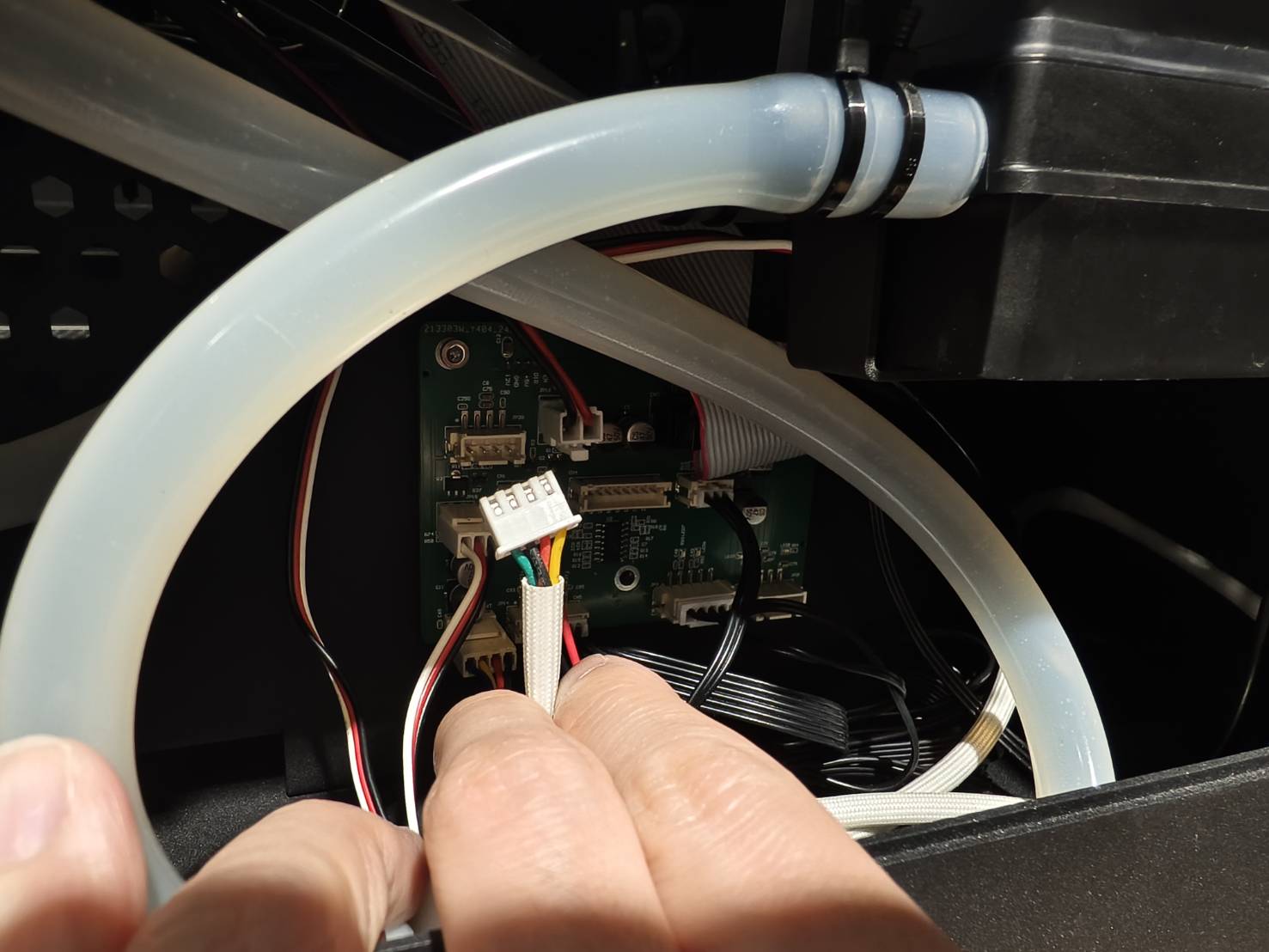

拔除水流計的連接線。

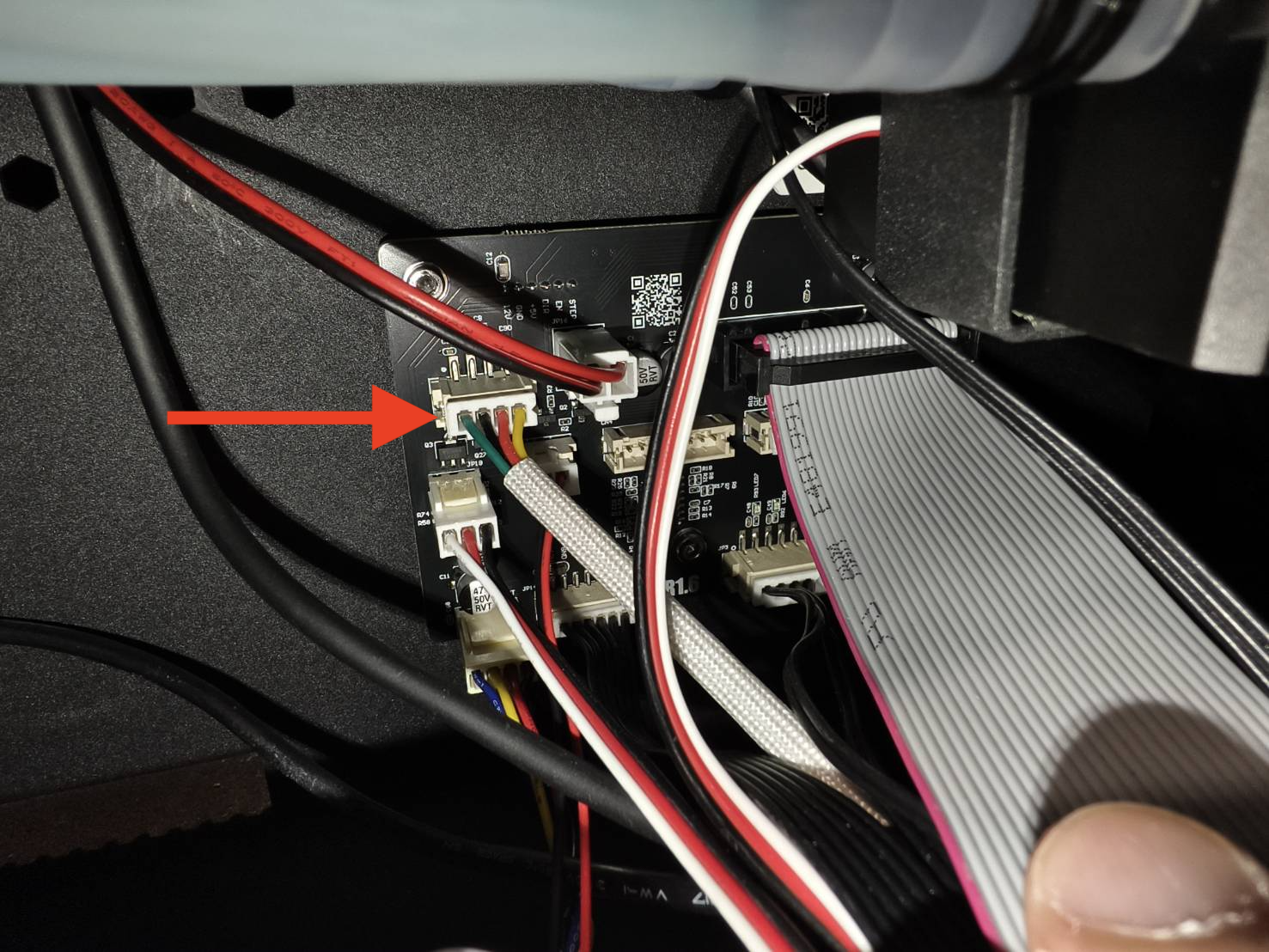

(如果您的電路板與下方照片不同，請參考 示意圖 以獲得最新的設置。)

步驟 5

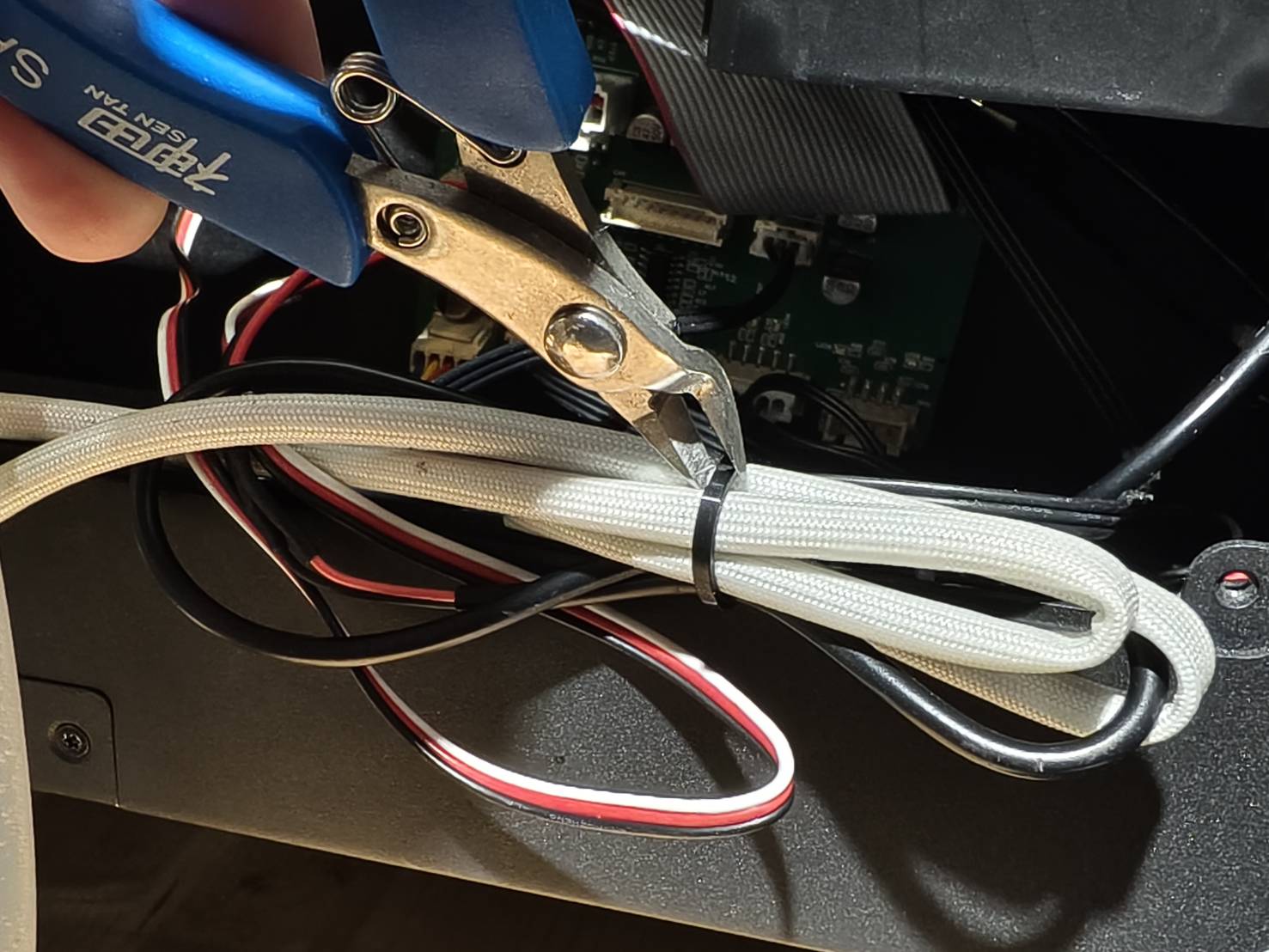

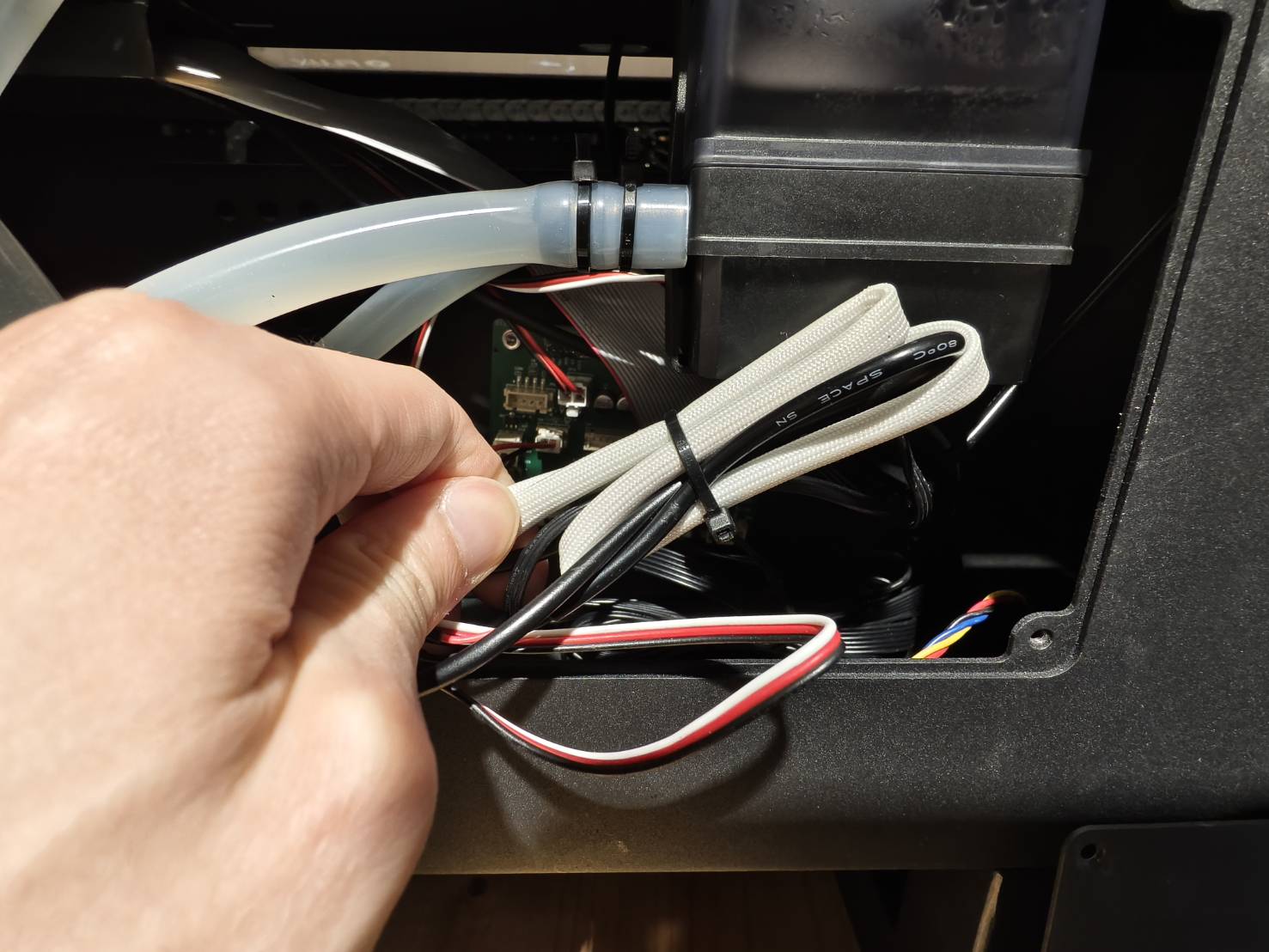

如果水流計的纜線與其他纜線綁在一起，請剪斷束線帶。
如果沒有，請跳過此步驟。

步驟 6

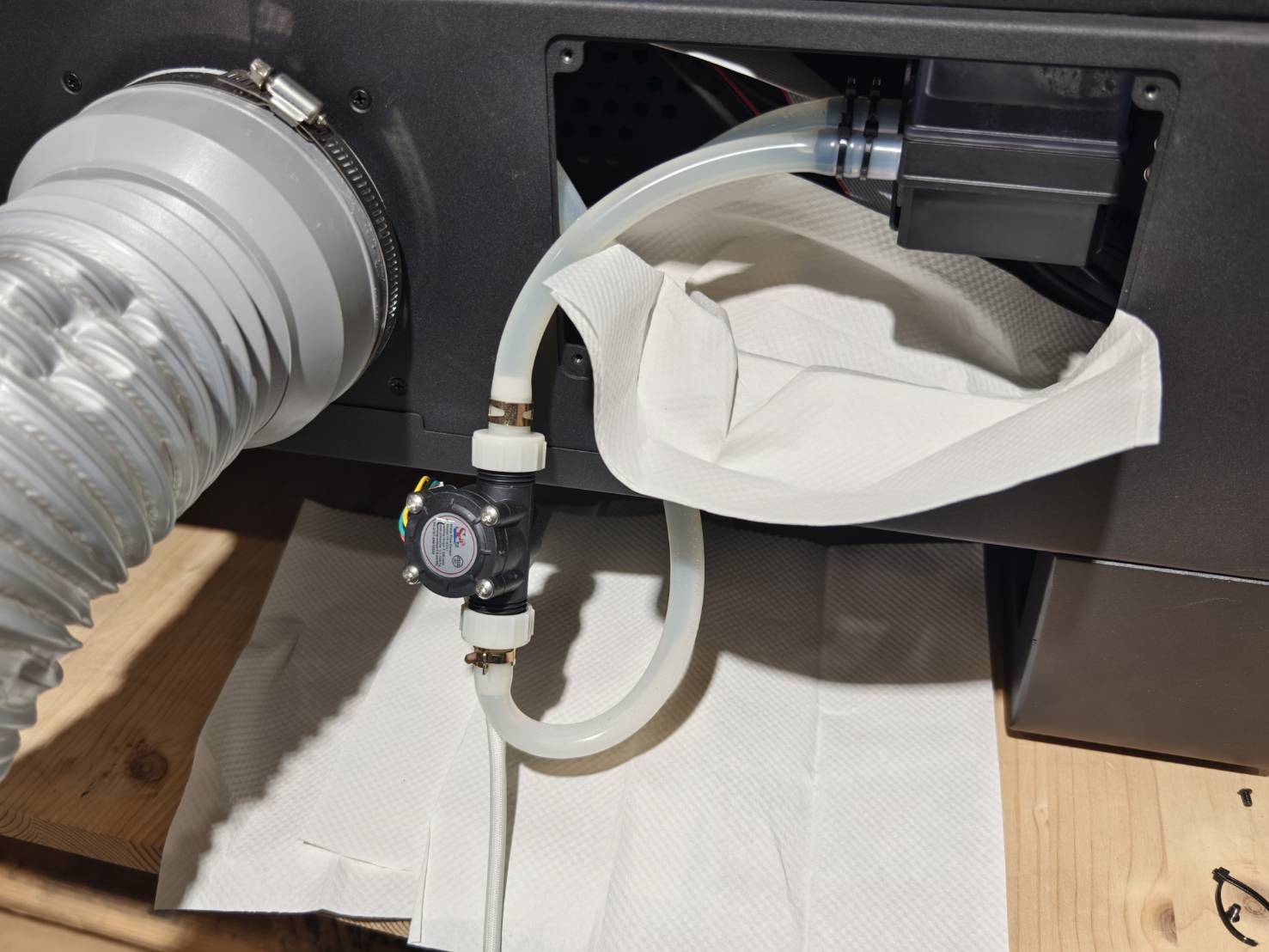

在水流計下方放置抹布或紙巾，並在桌面上也放置一些。

步驟 7

將水桶放置在水流計下方。
將金屬夾移到一旁，從水流計上拔除兩條水管。
(請注意，拔除水管時會漏水。請務必在水桶內進行此操作。)

步驟 8

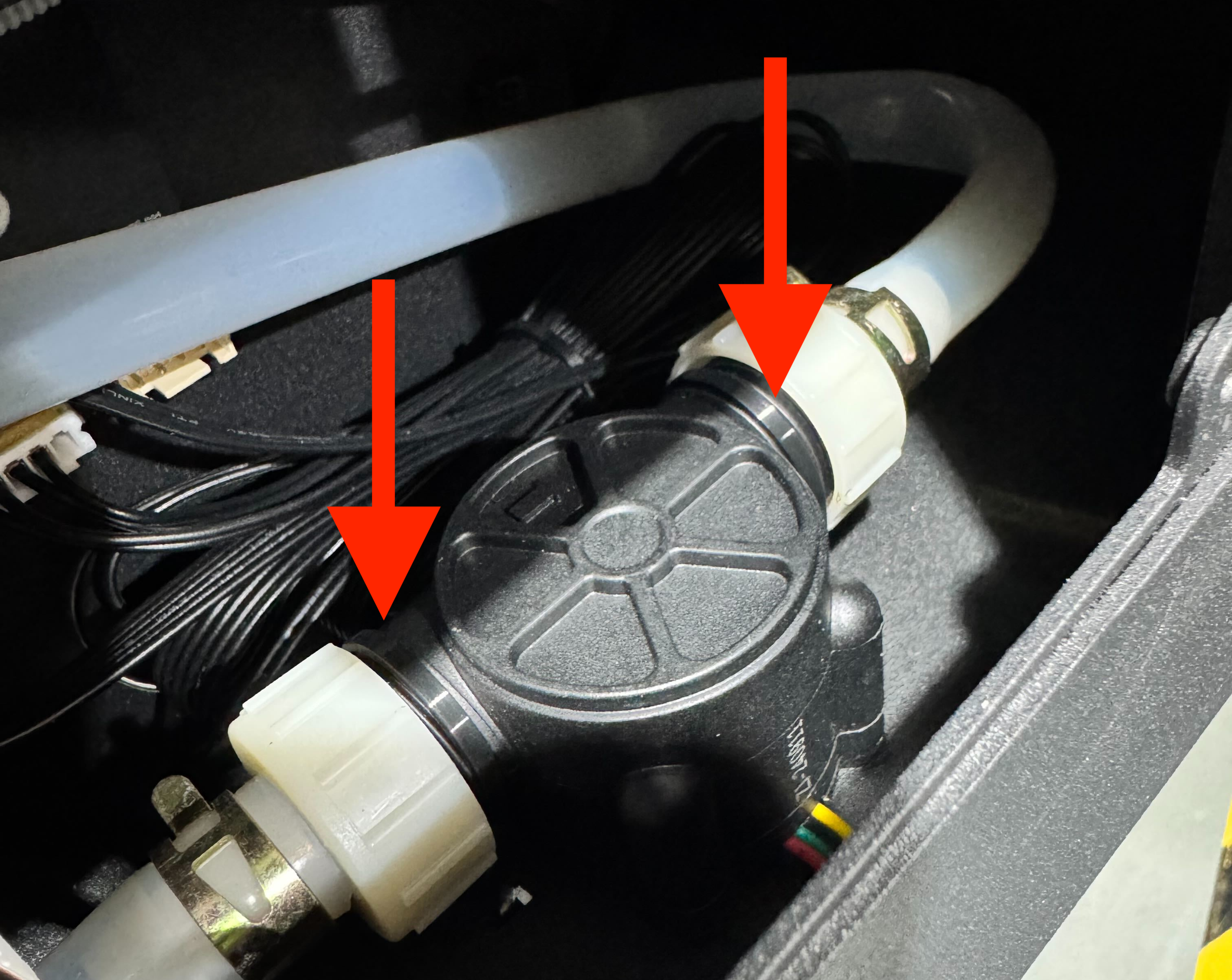

• 從水流計上取下兩個接頭。

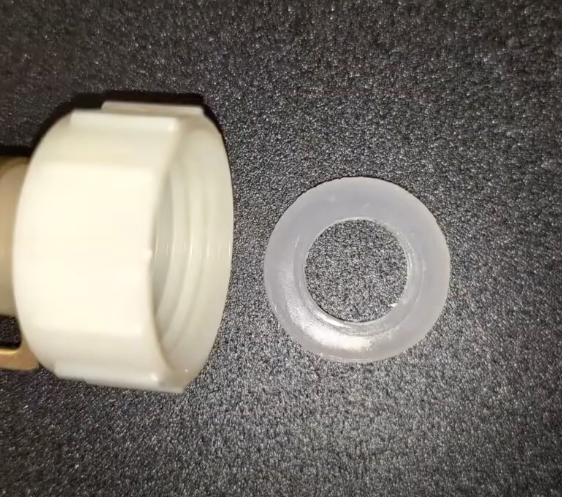

• 接頭內有一個橡膠墊圈。取下接頭時，請確保不會遺失。


步驟 9

將接頭安裝在新的水流計上。確保橡膠墊圈在裡面。

步驟 10

將新水流計的纜線插入，並將其放置於機器內部。

步驟 11（選擇性步驟）

如果您手邊有束線帶，可以將纜線綁整齊。
如果沒有束線帶，可以略過此步驟。

步驟 12

請參考以下指南來加水。
水箱換水與加水

步驟 13

• 請執行流速測試，檢查數值是否正常，正常值應為 3L/min 或以上。
  （機器面板 > 機器 > 硬體設定 > 流速測試）




• 如果您的數值低於 3L/min，請參考以下指南進行故障排除。
  #900 水冷未開

步驟 14（選擇性步驟）

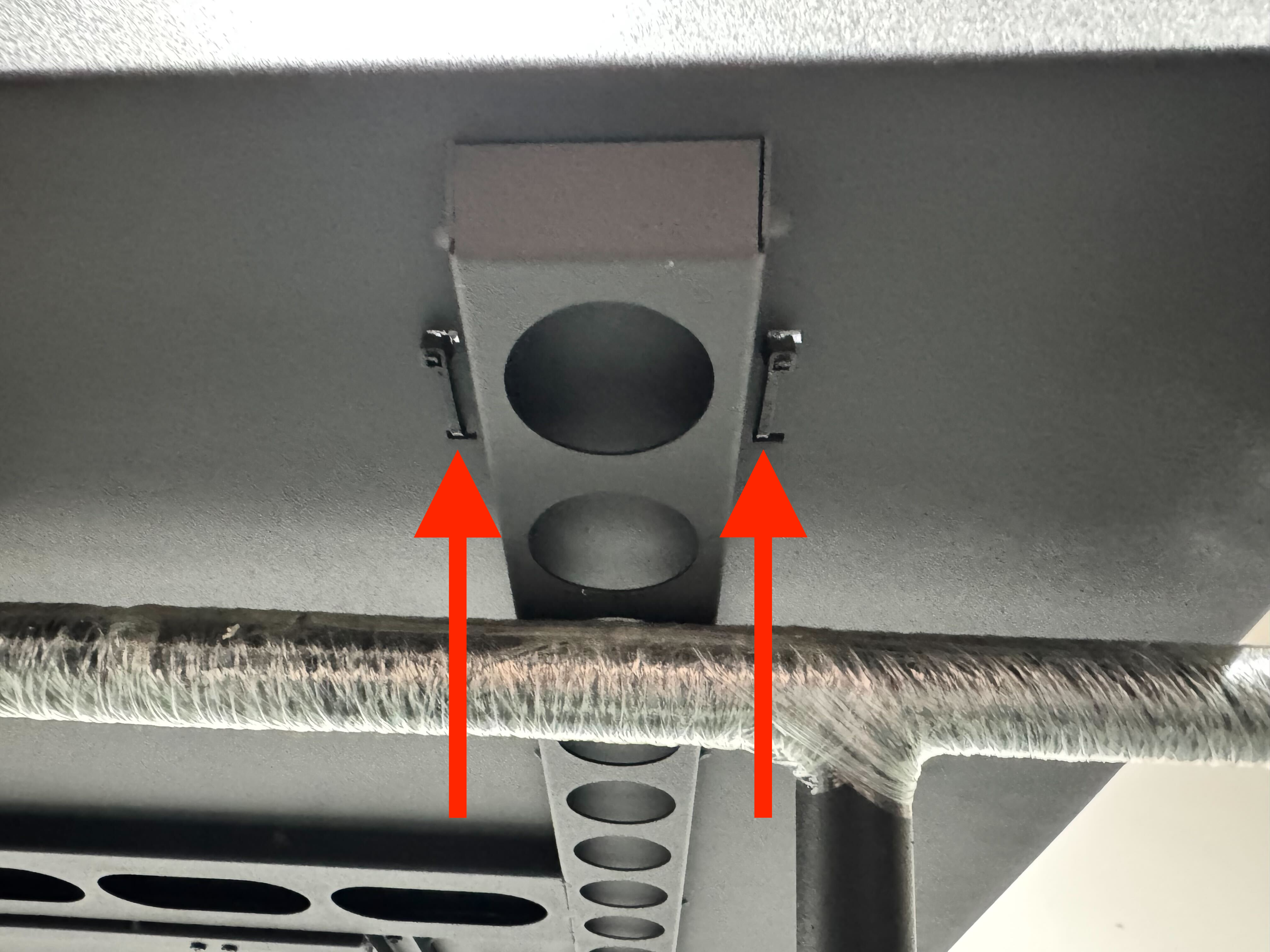

如果您手邊有束線帶，可以用它將水流計固定。
束線帶會穿過機器底部。
如果沒有束線帶，可以略過此步驟。

步驟 15

重新安裝面板。
