Beambox II - 雷射管更換

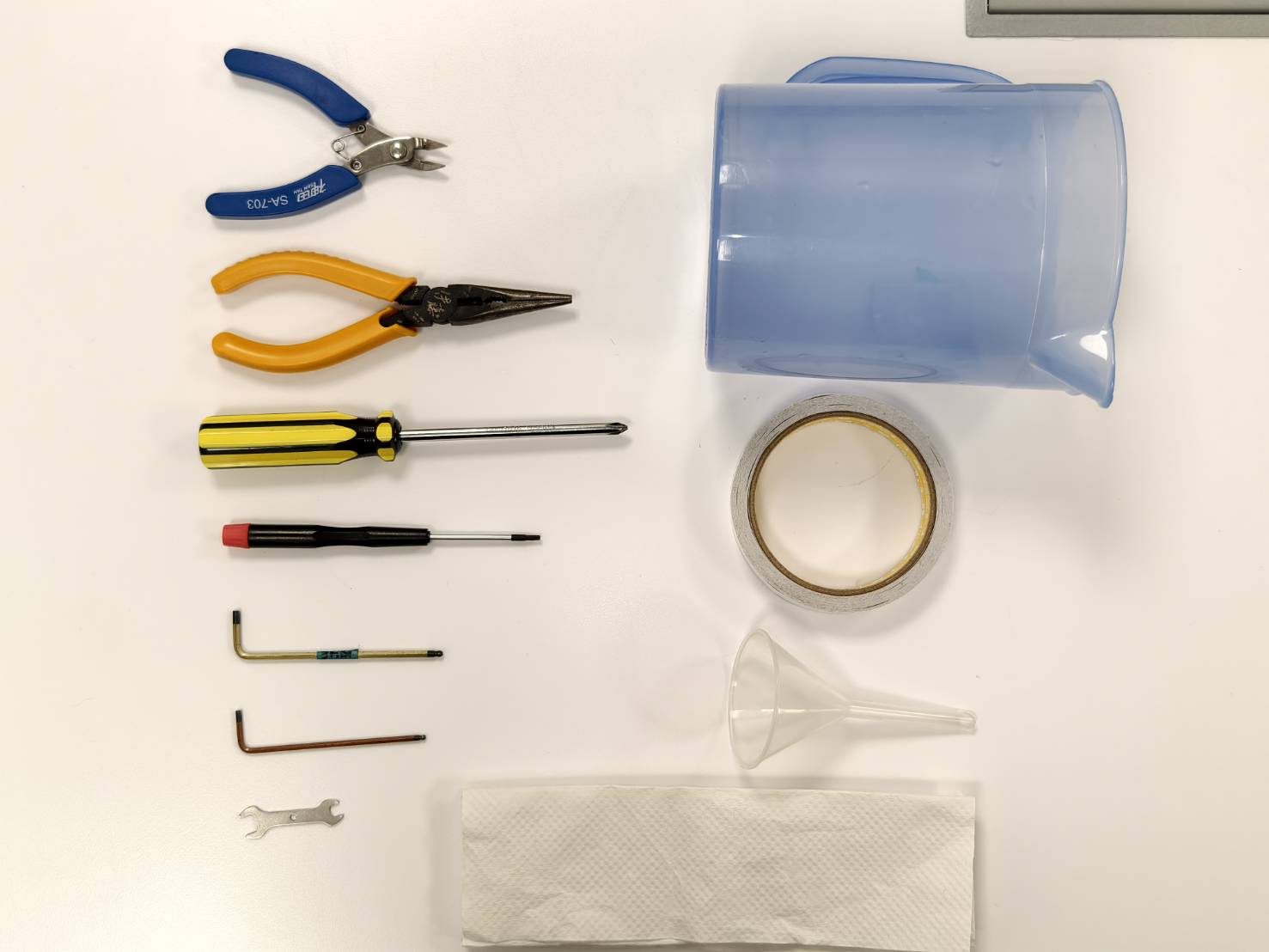

工具

步驟 1

關閉機器電源，並移除電源線。

步驟 2

使用螺絲起子卸下機器後蓋的螺絲，即可打開後蓋。

步驟 3

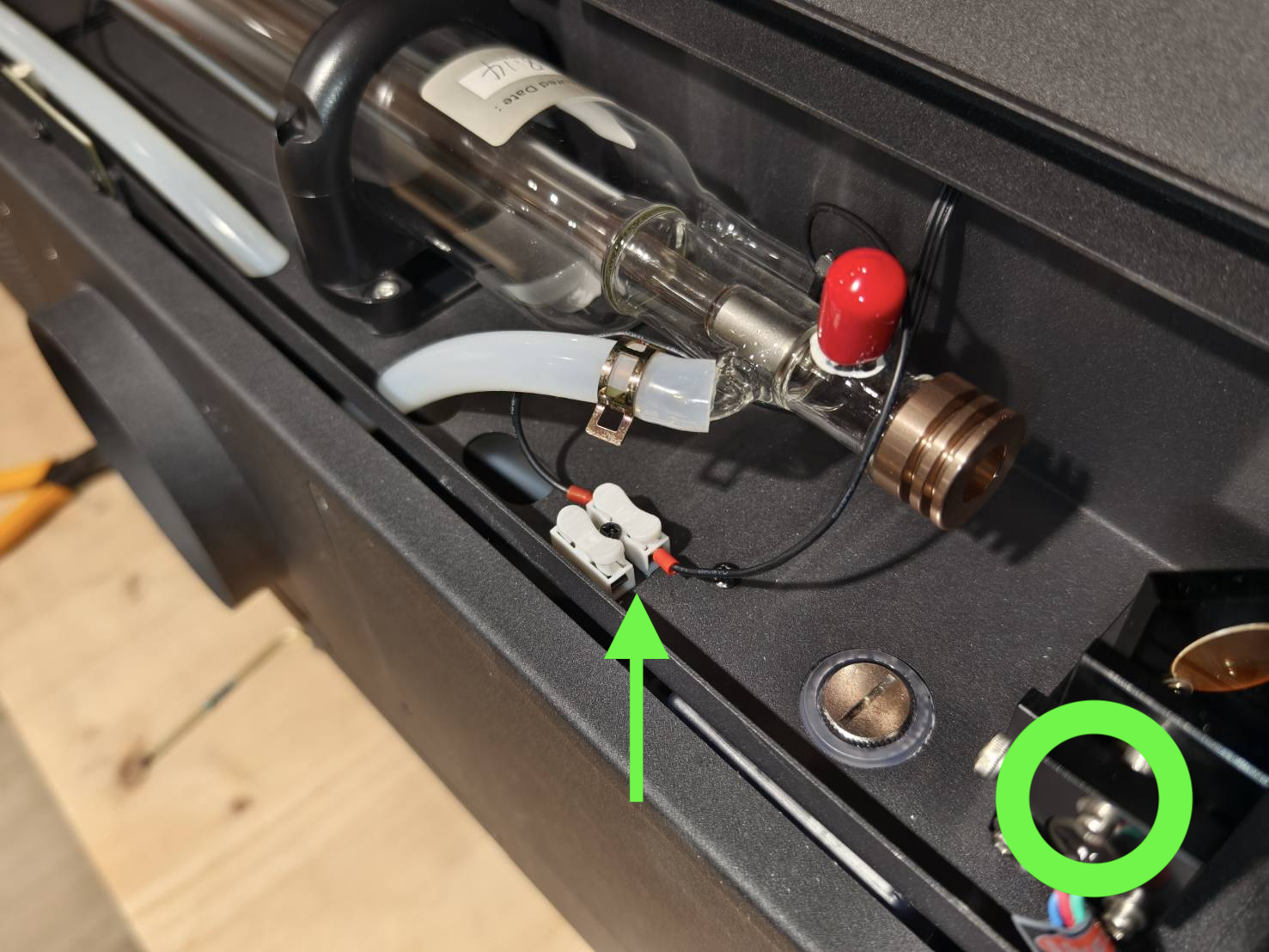

拔除雷射管接地線。

步驟 4

• 拔除雷射管和雷射電源供應器的連接線。

步驟 5

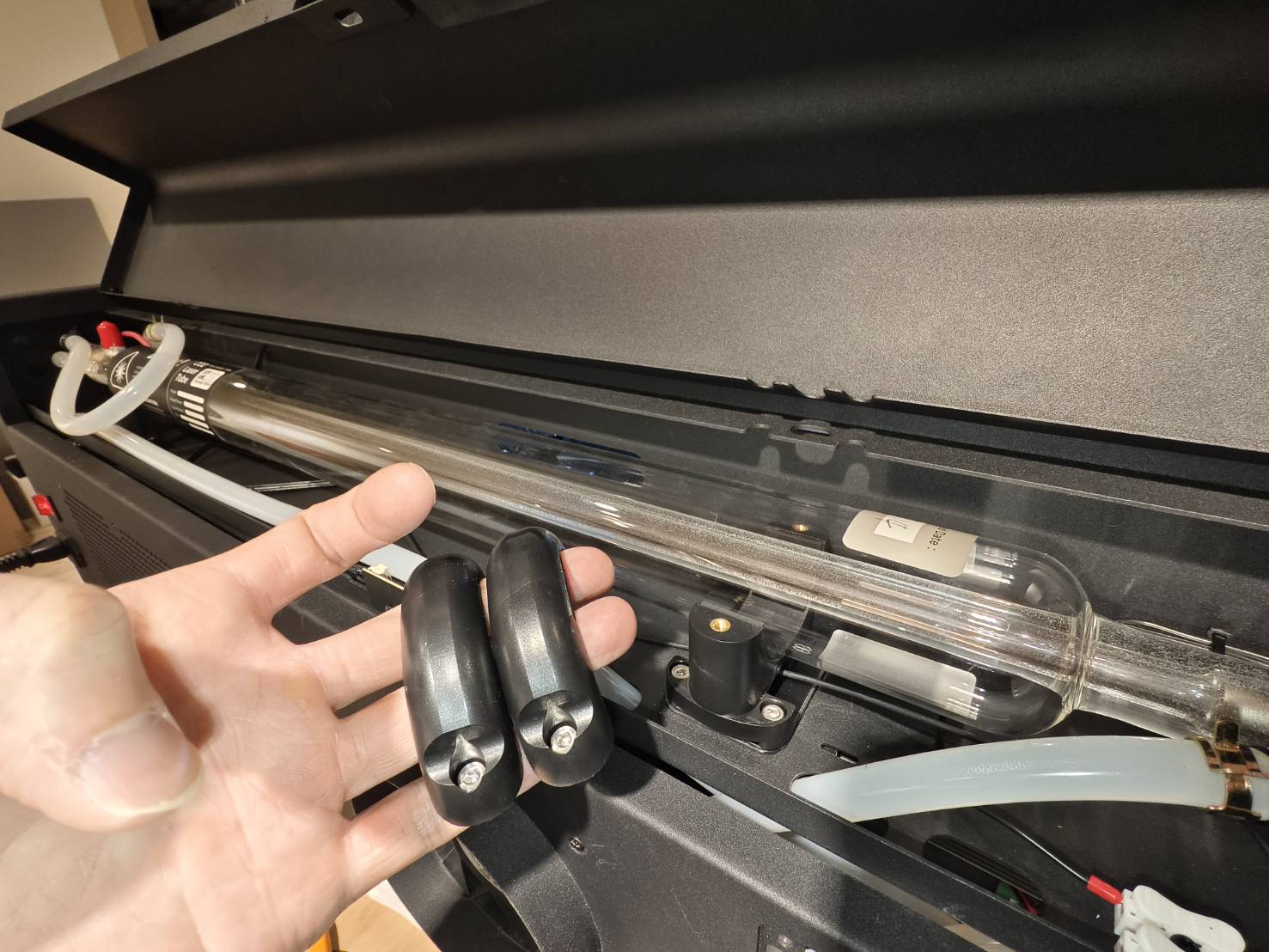

拆下雷射管固定架。（3mm 六角螺絲 x 4個）

步驟 6

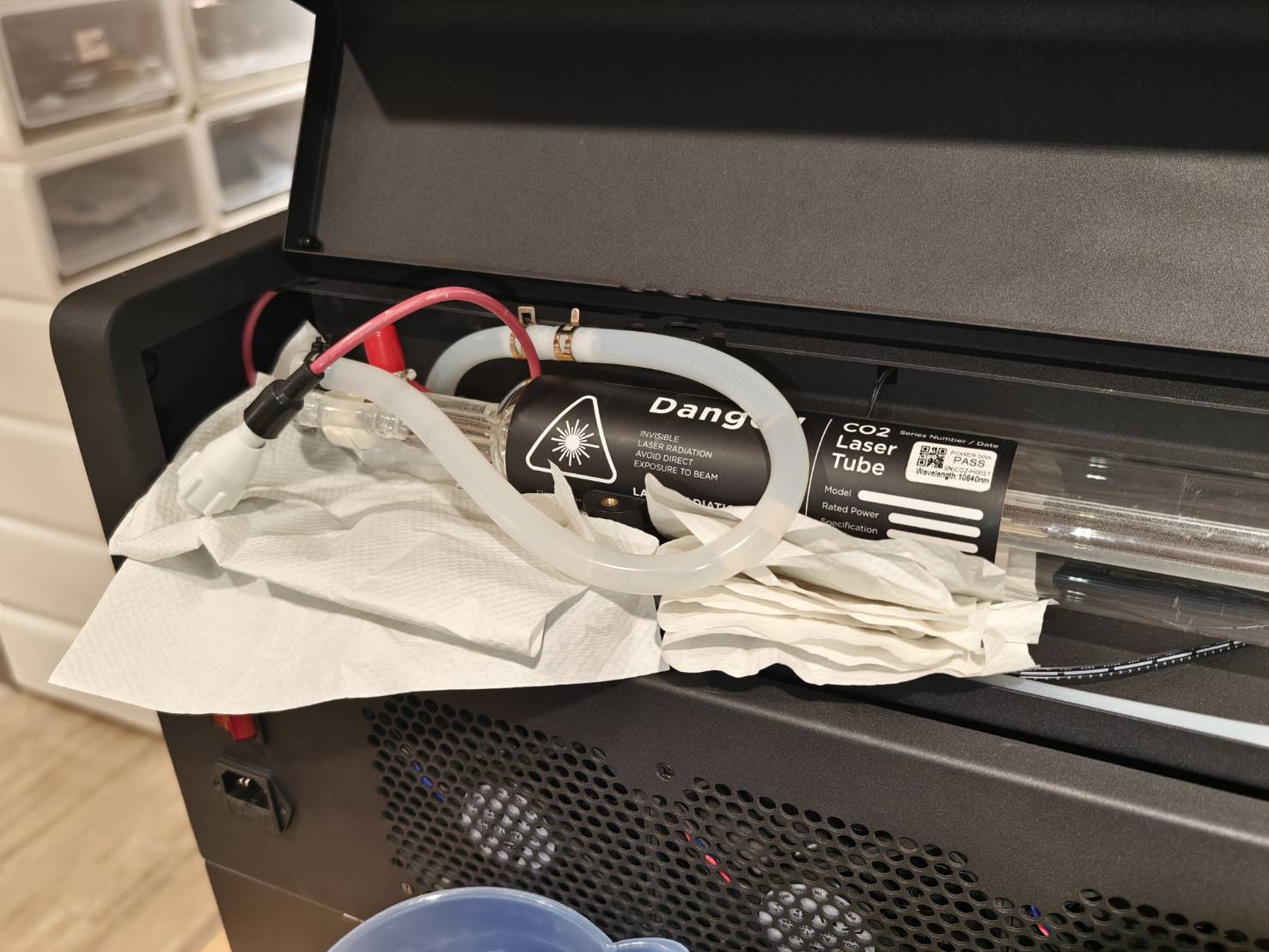

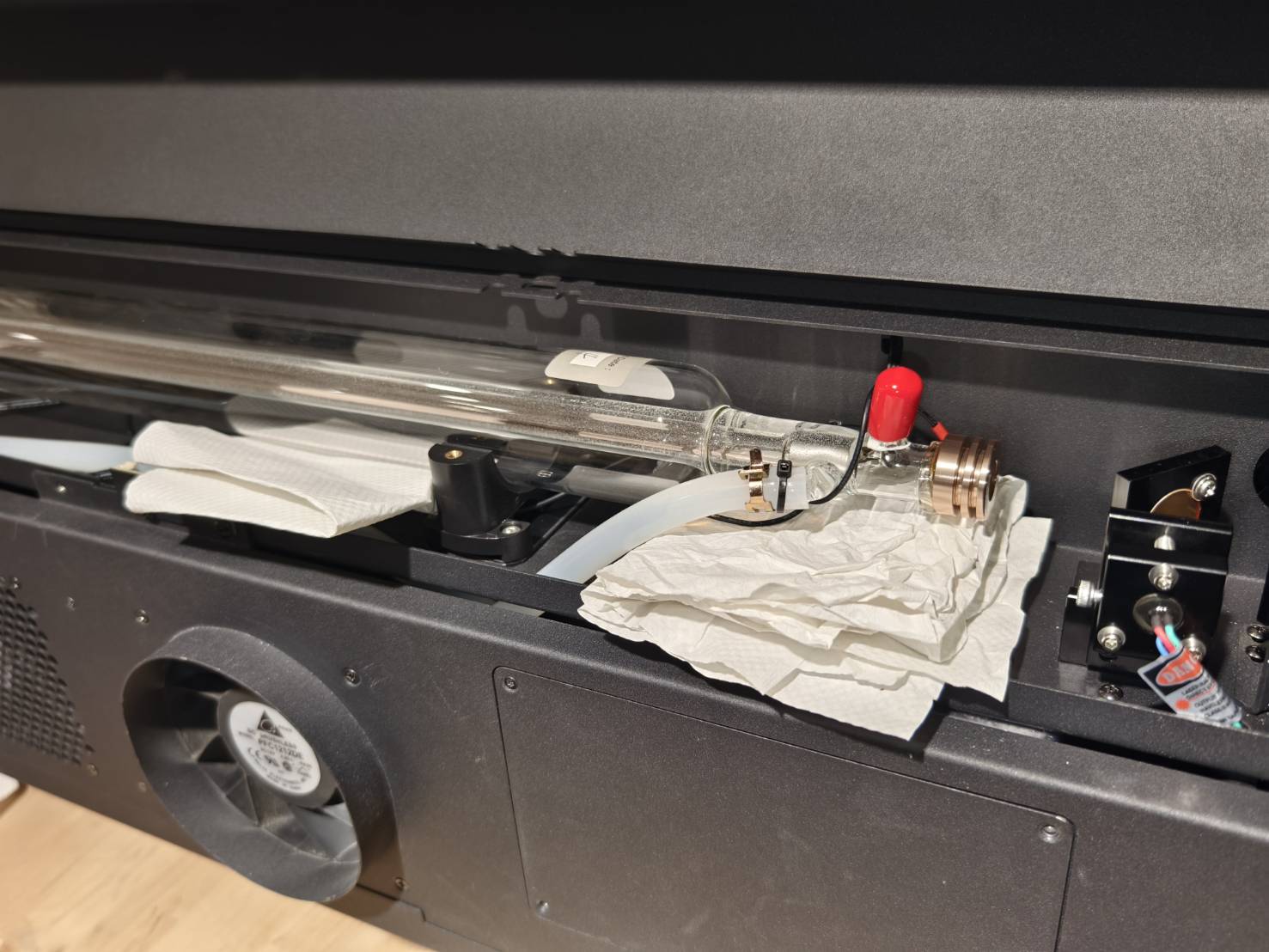

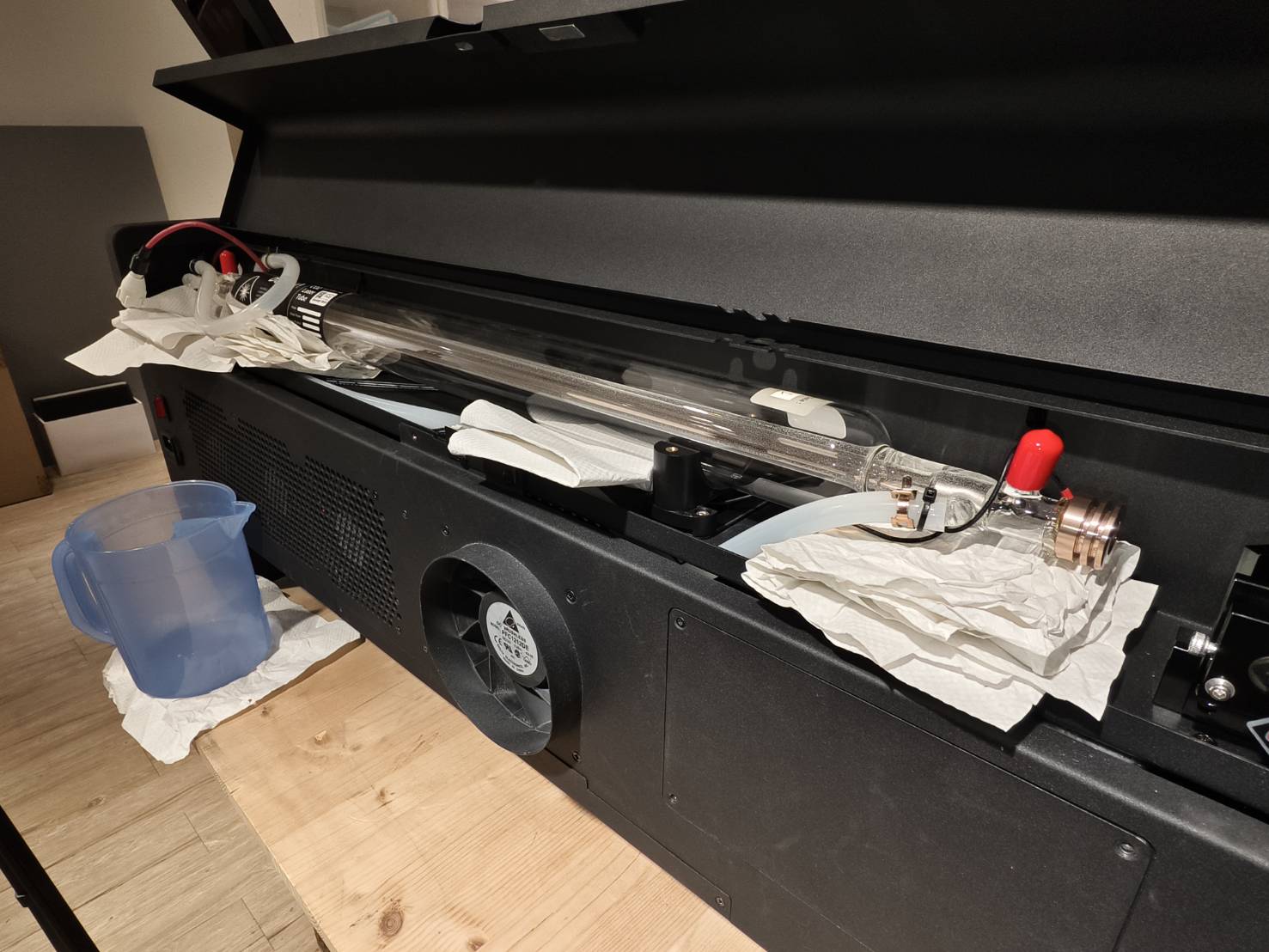

在靠近水管的雷射管兩側放置抹布或紙巾，並在工作台上鋪一些。

步驟 7

拔除連接在雷射管左側的水管。
拔除後會漏水，請準備一個容器來接水。

步驟 8

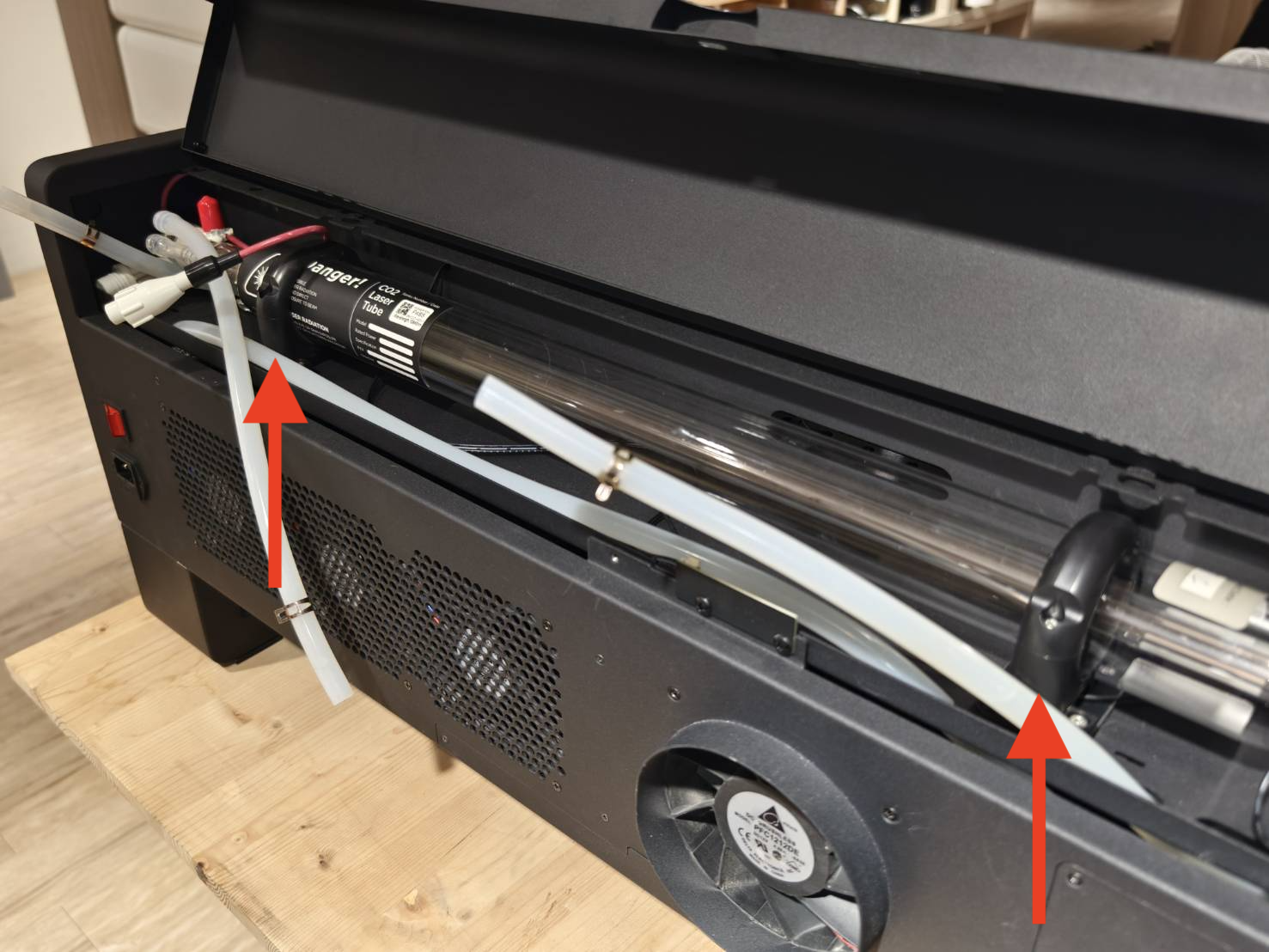

排空雷射管內的水，並從機器中取出雷射管。

• 取下水管夾，並剪斷管子另一端的束線帶。
• 抬起雷射管，緩慢拔除水管。水會從雷射管的另一端排出。
• 確保左側的水管置於容器內。

步驟 9

從舊的雷射管上拆下水管。

步驟 10

將水管連接到新的雷射管上。
確保將其連接到有白色接頭的那一端。
請參考下方的影片。

步驟 11

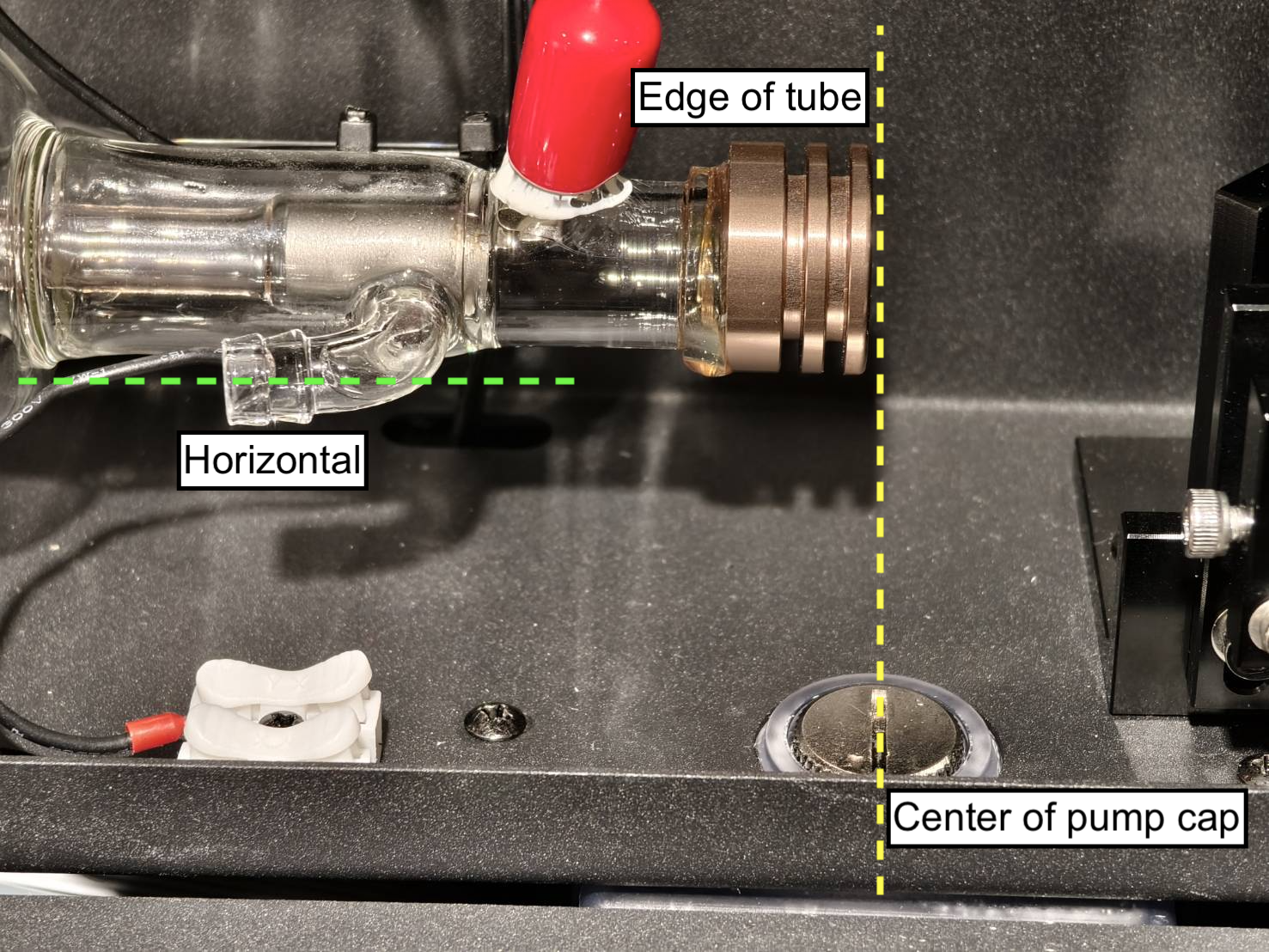

放置新的雷射管。

• 白色接頭將位於左側。
• 建議的雷射管位置是，雷射管的右邊緣對齊水泵蓋的中心。
• 確保雷射管的進水口保持水平。

步驟 12

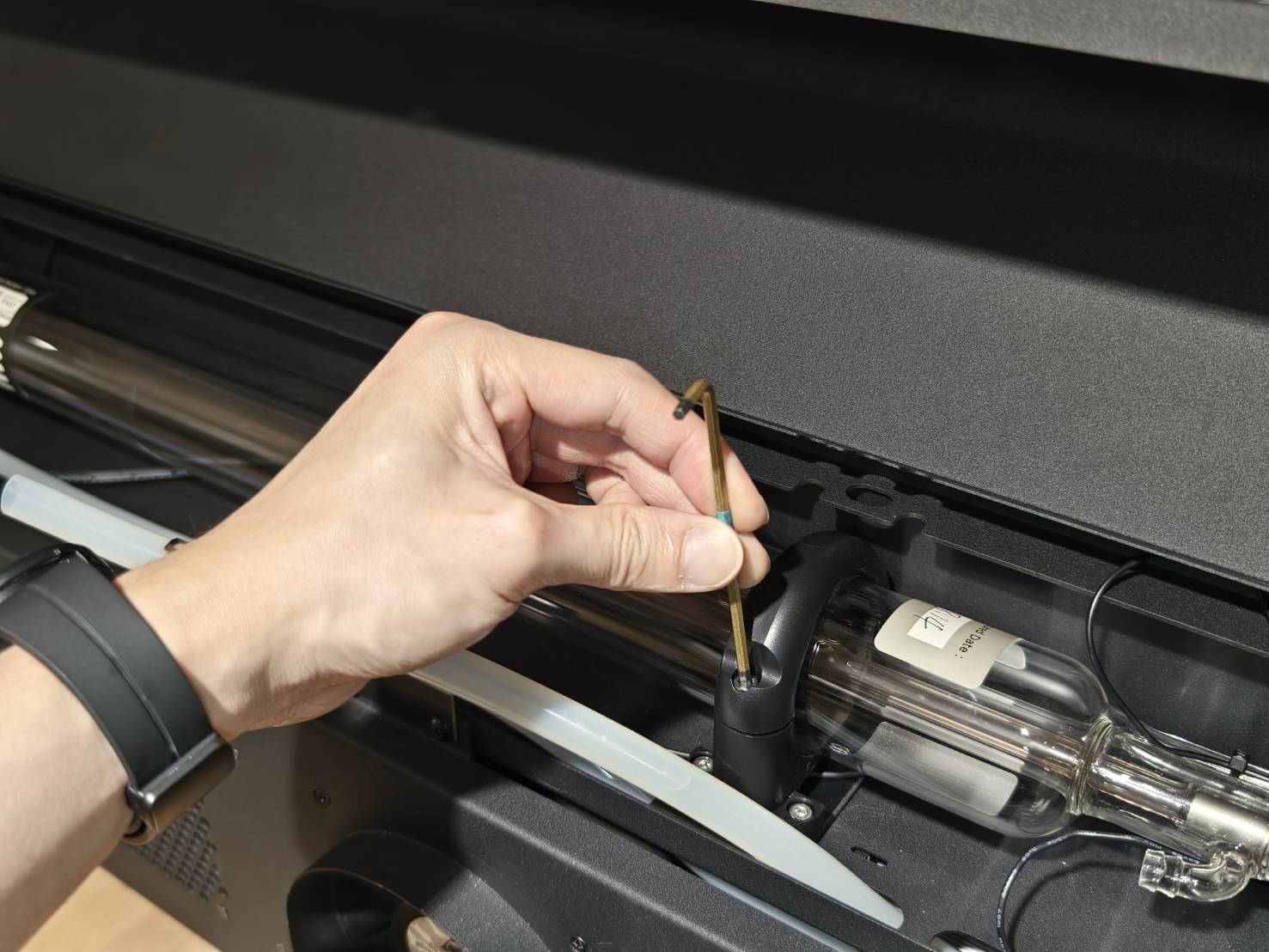

重新安裝雷射管固定架。

步驟 13

在雷射管的右側（低壓側），將水管連接到雷射管。

步驟 14

在雷射管的左側（高壓側），將水管相互連接。

步驟 15

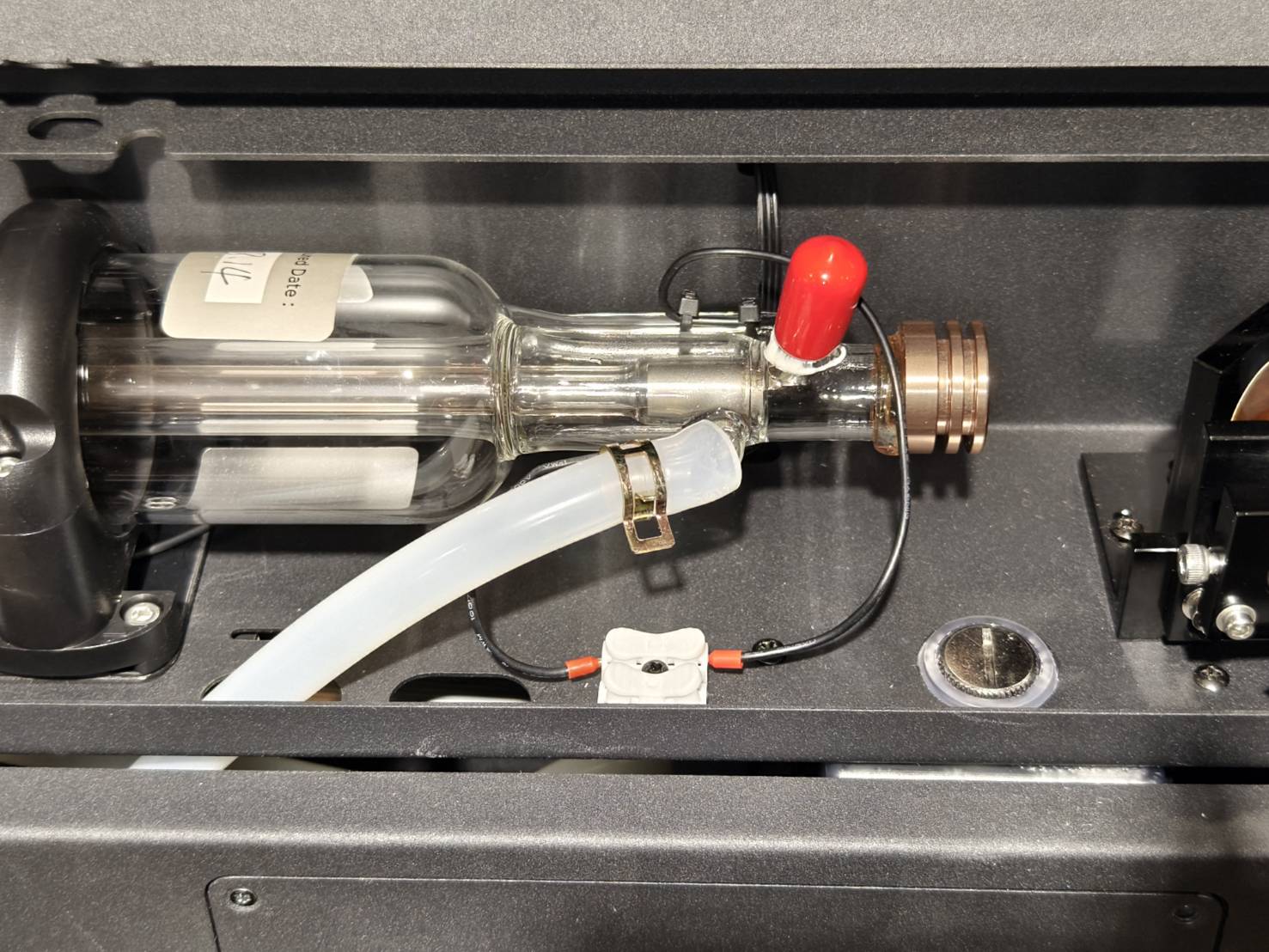

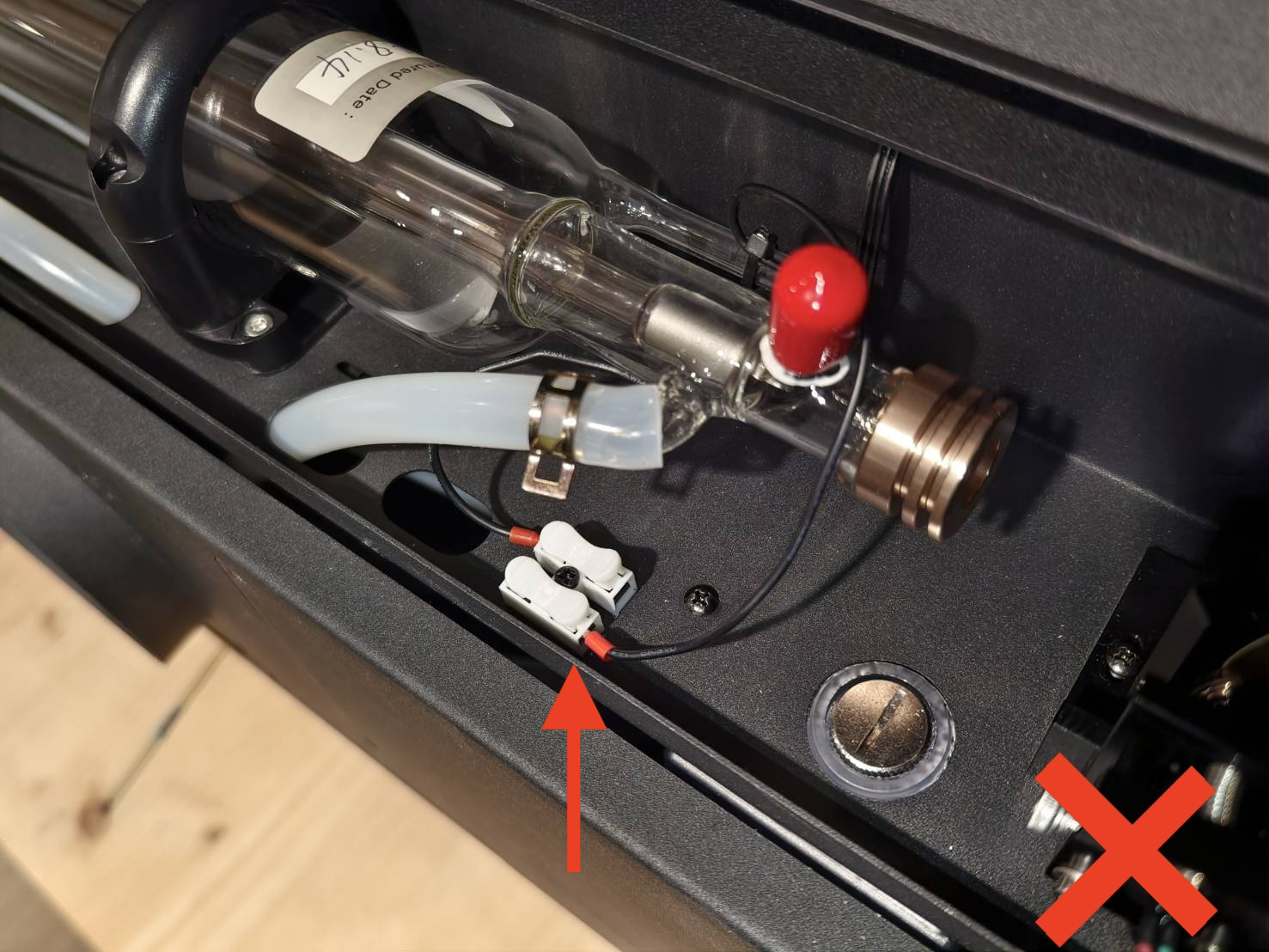

將雷射管的接地線連接至端子。
請確保兩條接地線皆連接於同一個端子。

步驟 16

連接雷射管和雷射電源供應器的纜線。
連接完成後，請盡可能整理空間：將白色連接器放入左角的孔中，並將水管推入機器內以縮短長度。請參考影片。

步驟 17

開啟機器並加水。請參考下方的指南進行加水。
水箱換水與加水

步驟 18

• 請執行流速測試，檢查數值是否正常，正常值應為 3L/min 或以上。
  （機器面板 > 機器 > 硬體設定 > 流速測試）




• 如果您的數值低於 3L/min，請參考以下指南進行故障排除。
  #900 水冷未開

步驟 19

雷射管更換工作已完成。然而，由於新雷射管的位置與舊雷射管不同，光路可能已經偏移。
因此，在使用機器之前，請先參考此連結文章進行光路調整：光路調整。

步驟 20

關閉後蓋並鎖緊螺絲。
