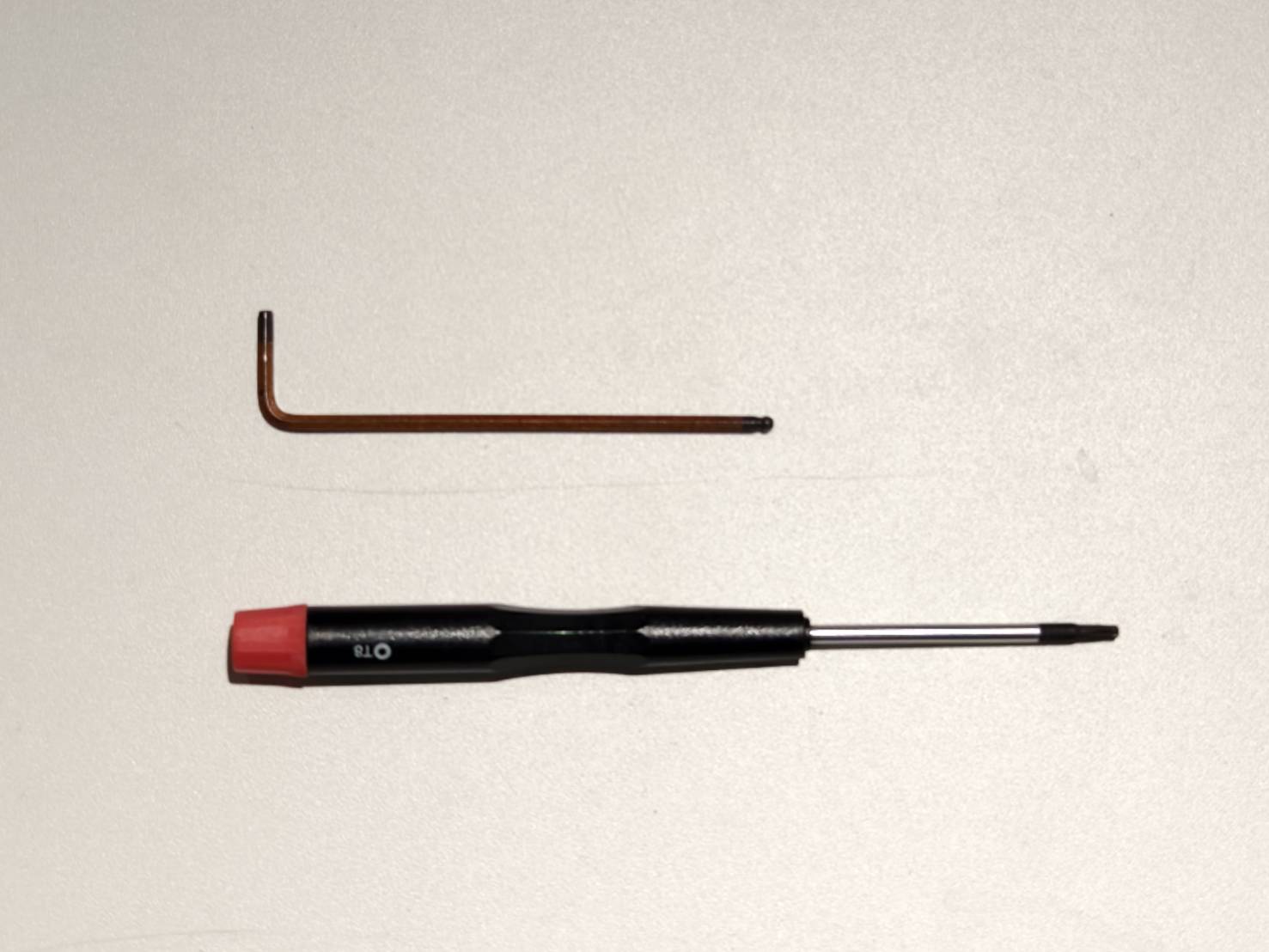

工具
| 1 |
2.5mm 六角扳手 |
| 2 |
T8 星型螺絲起子 |
步驟 1
關閉機器電源，並拔除電源線。
步驟 2

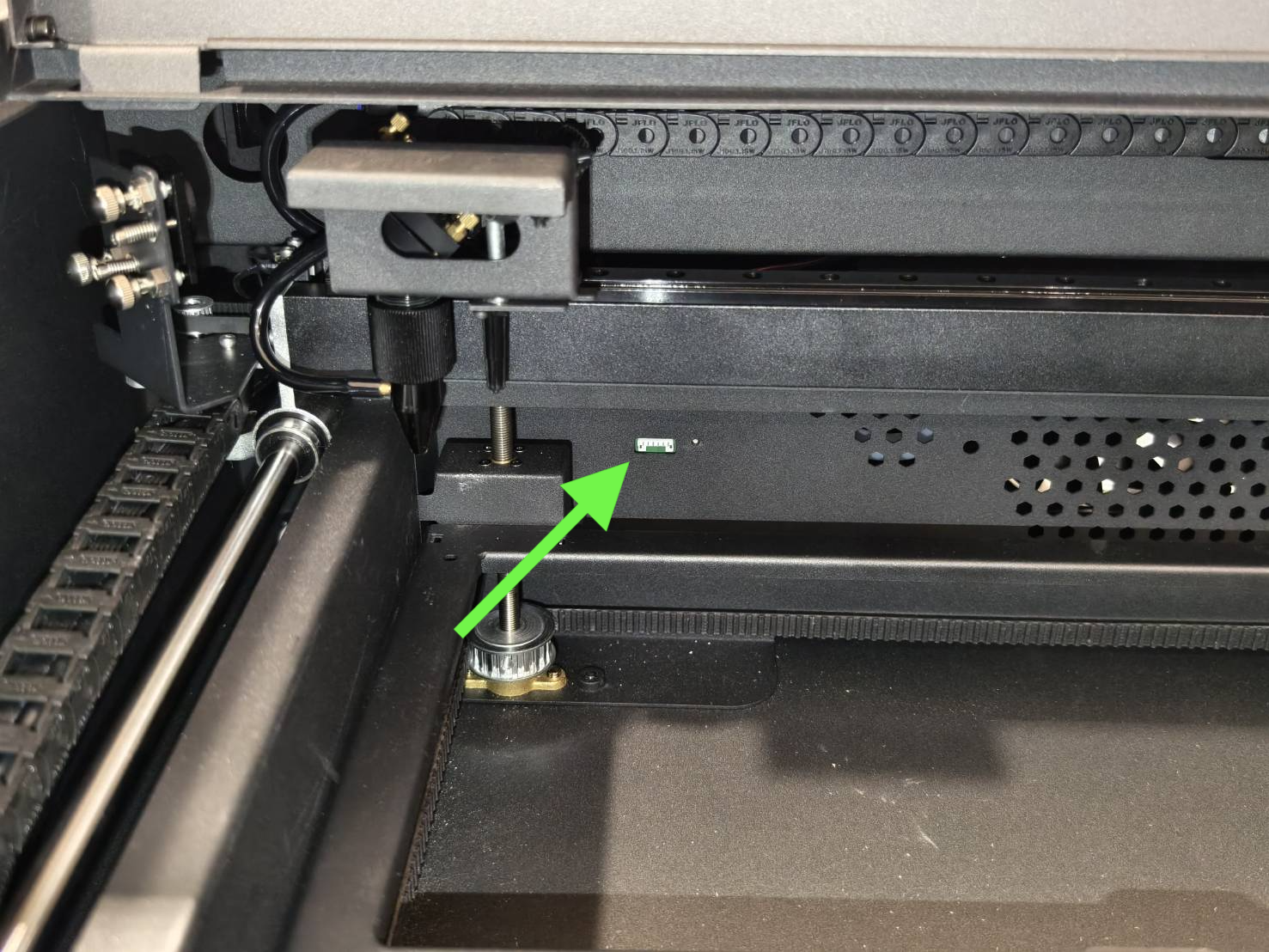

確保旋轉軸插座是空的。
步驟 3

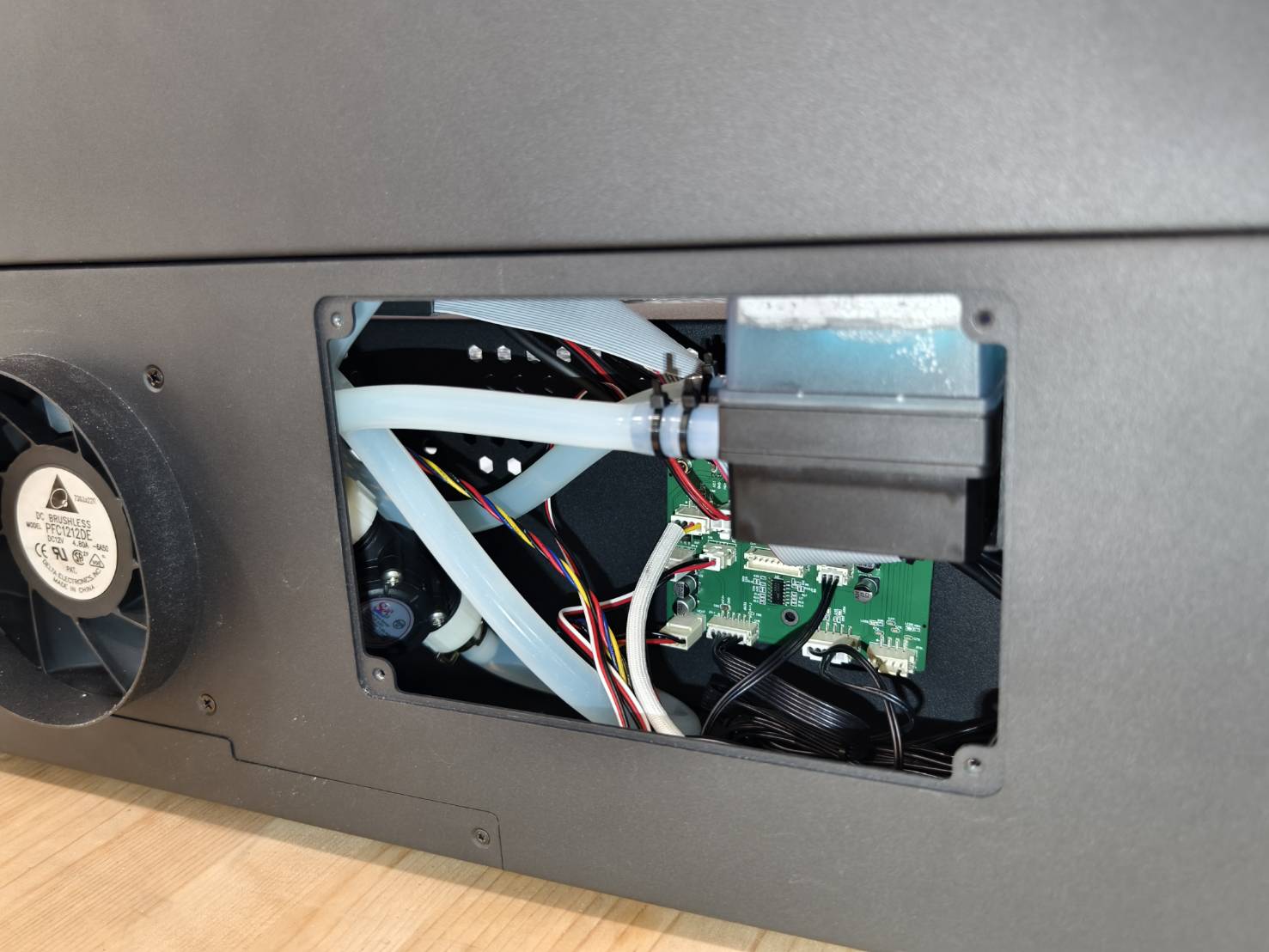

使用星型螺絲起子打開水箱蓋，找到繪圖儀小板。（繪圖儀小板可能為黑色或綠色。）
步驟 4

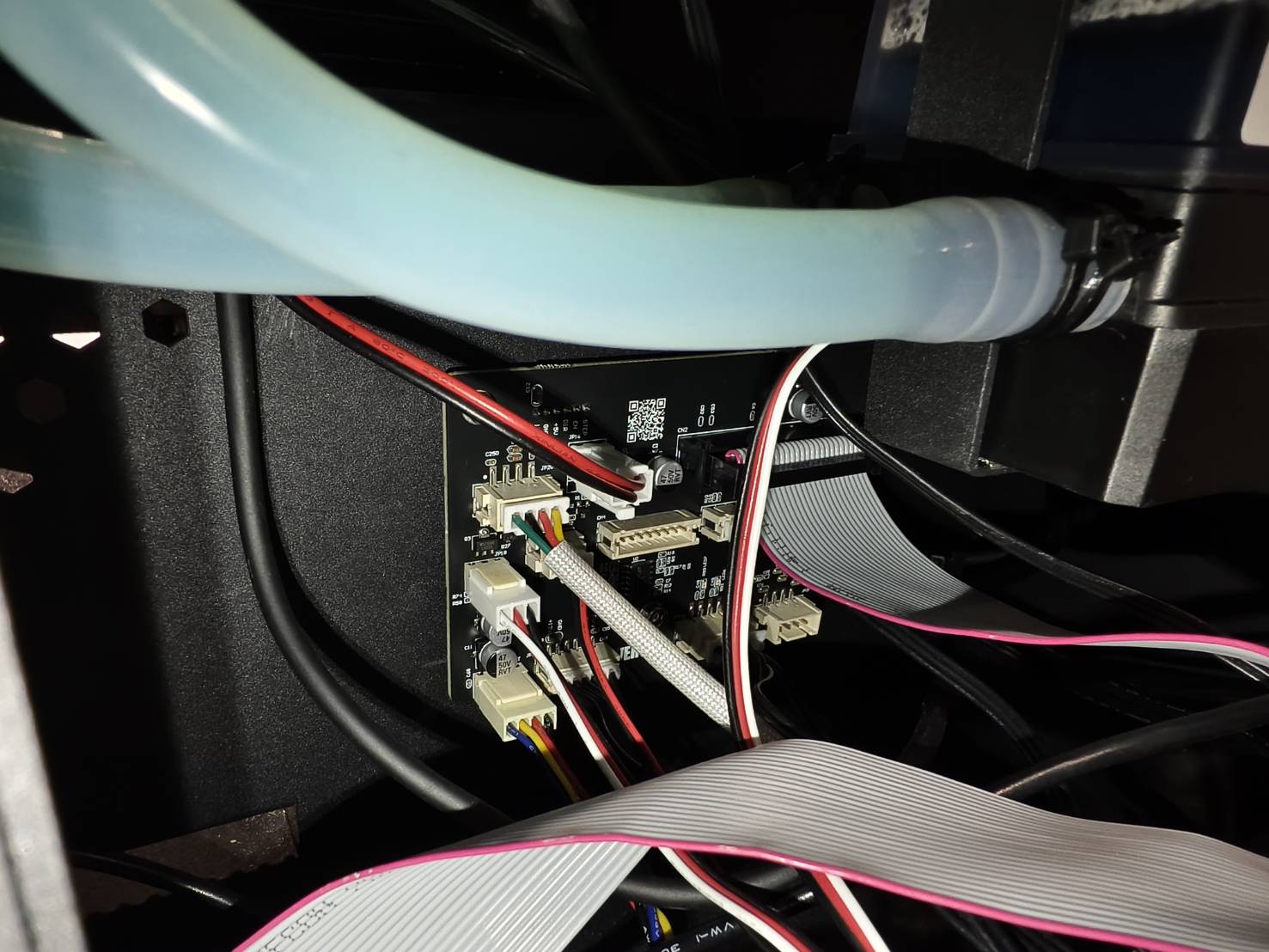

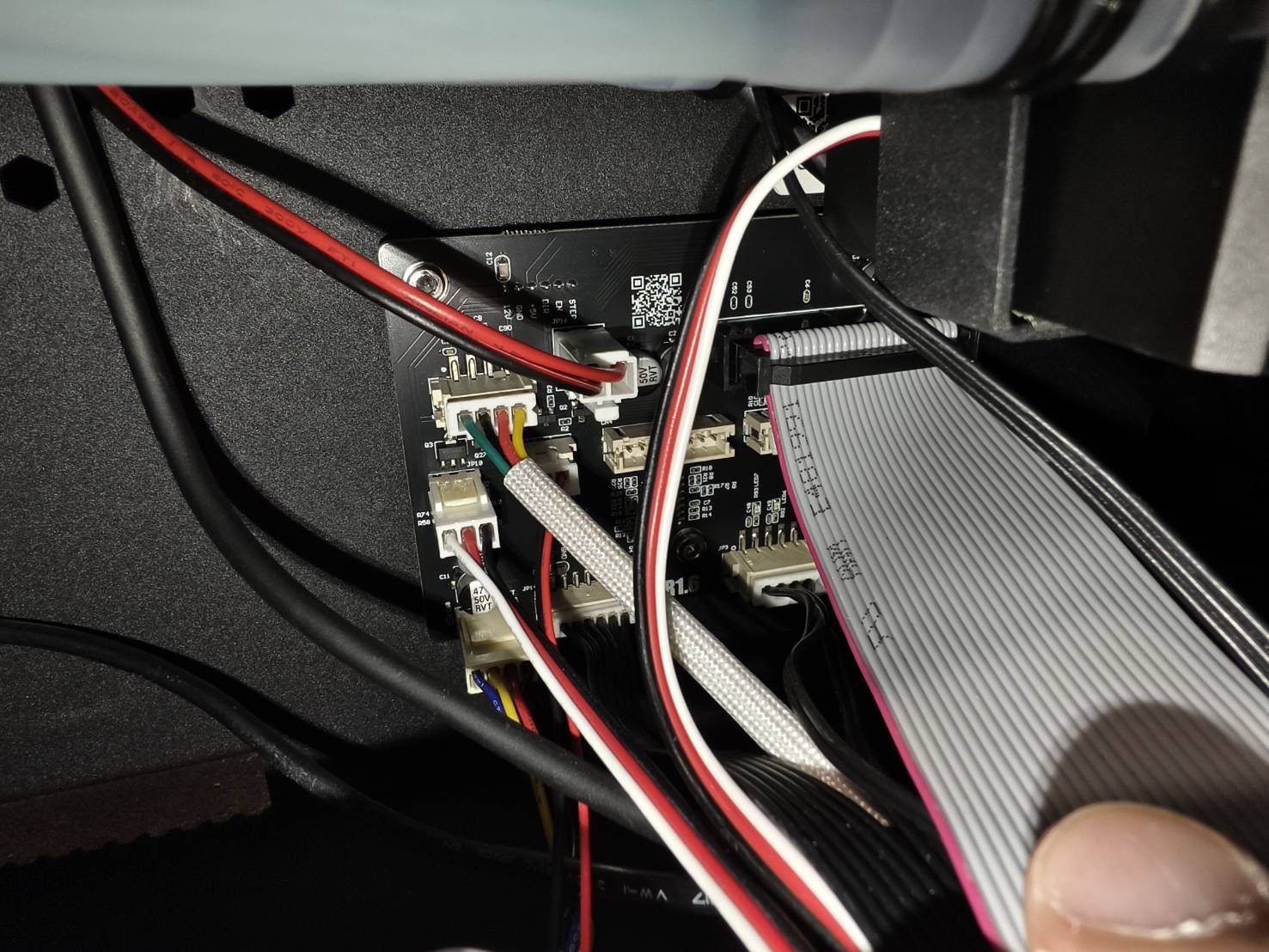

拍攝整個繪圖儀小板設置的照片。這樣做是為了防止您在安裝新繪圖儀小板時忘記各連接線的正確位置。
（如果您忘記連接線應該連接到哪裡，請參考 接線圖 以了解最新的設置。請勿使用下方的照片，因為繪圖儀小板的版本可能有所不同。）
步驟 5

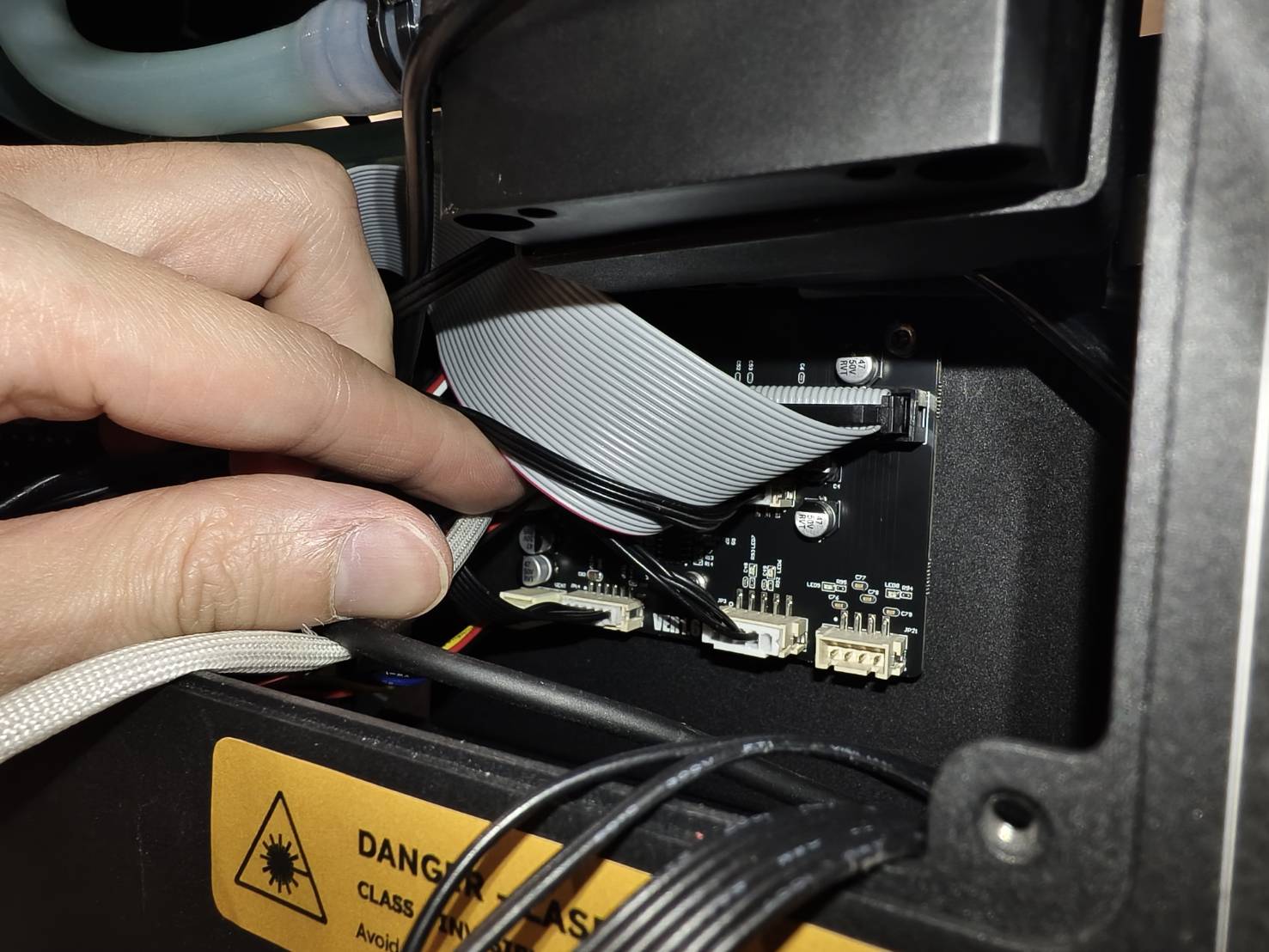

拔下繪圖儀小板上的所有連接線。
步驟 5

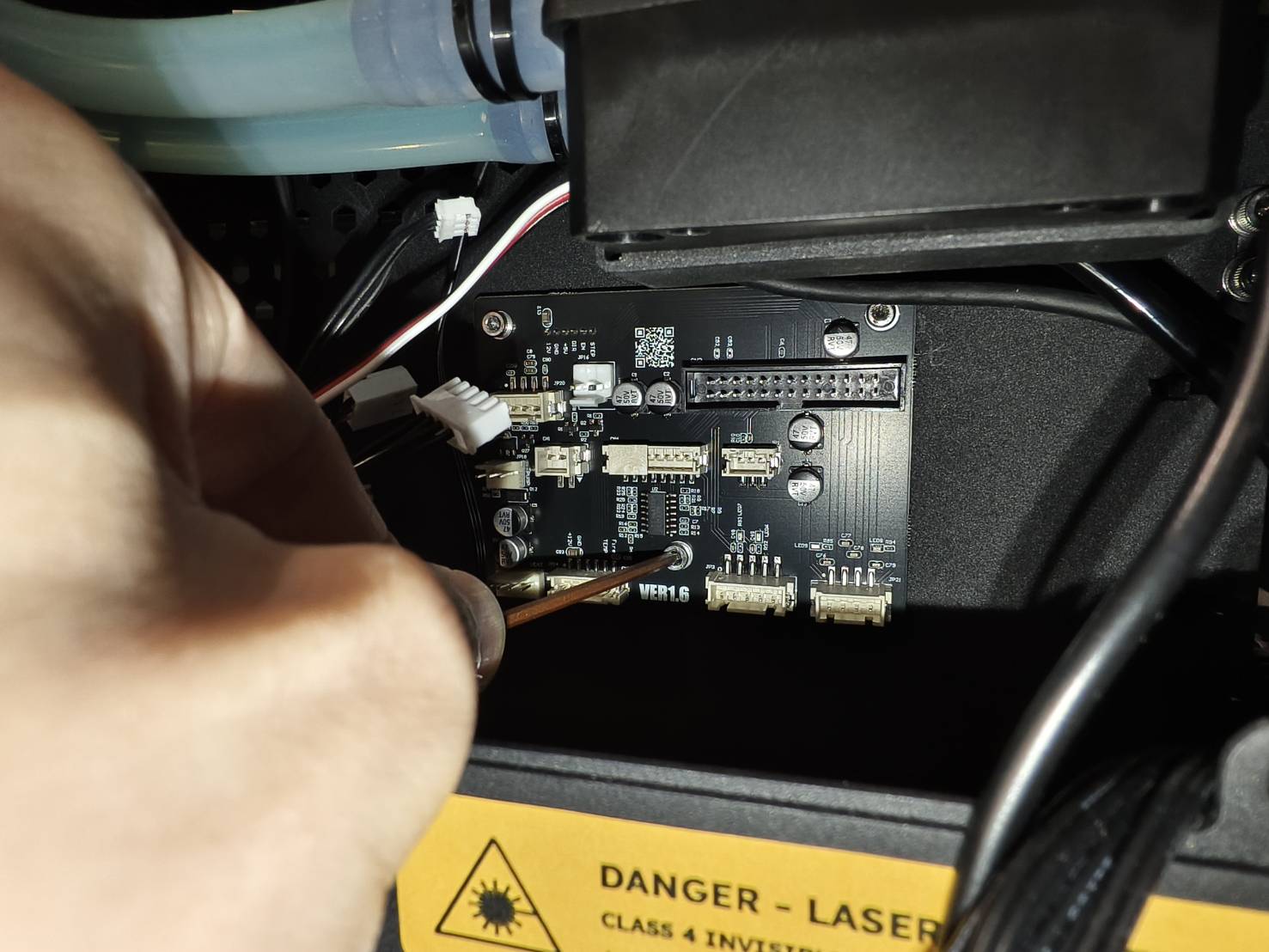

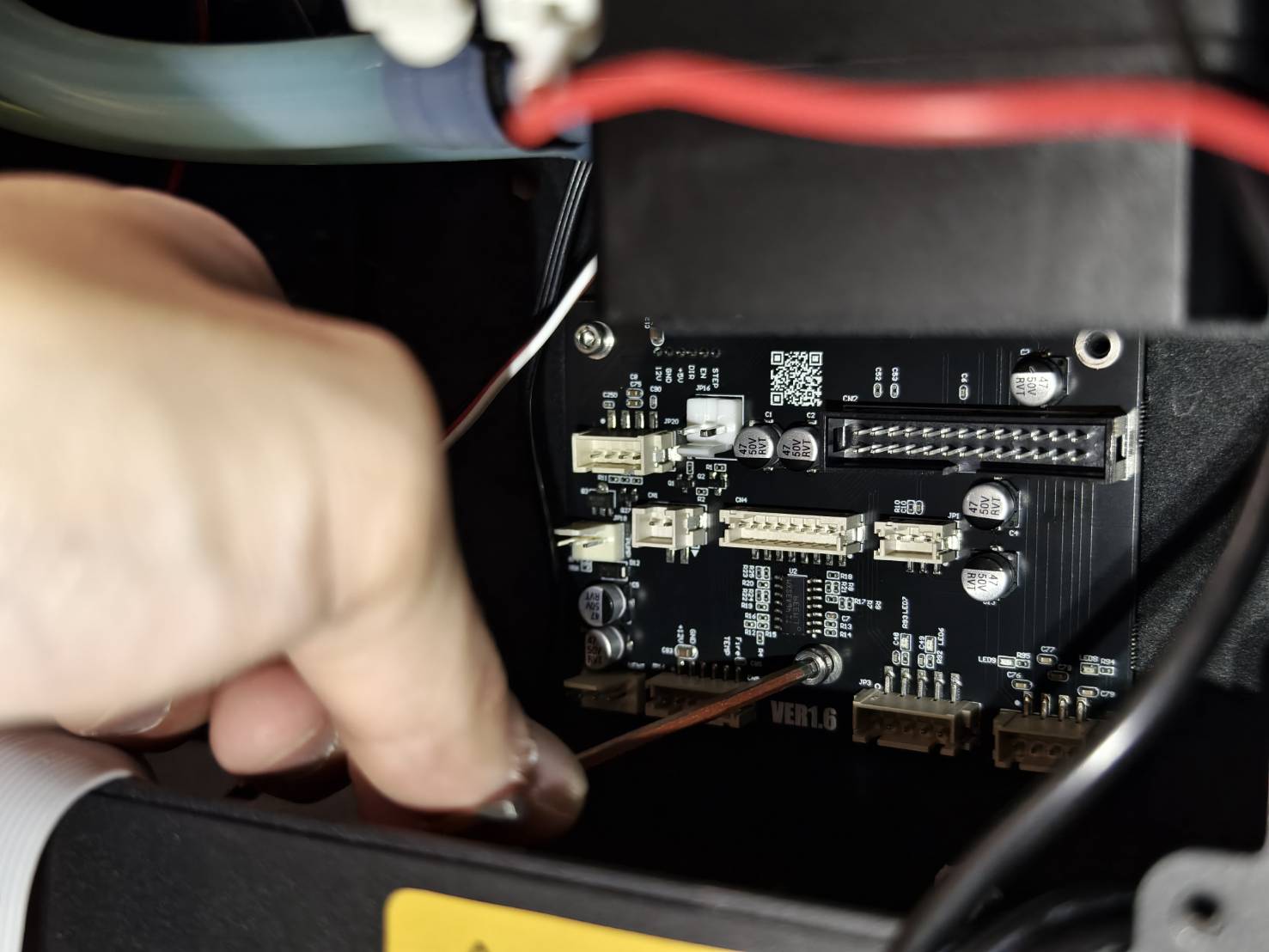

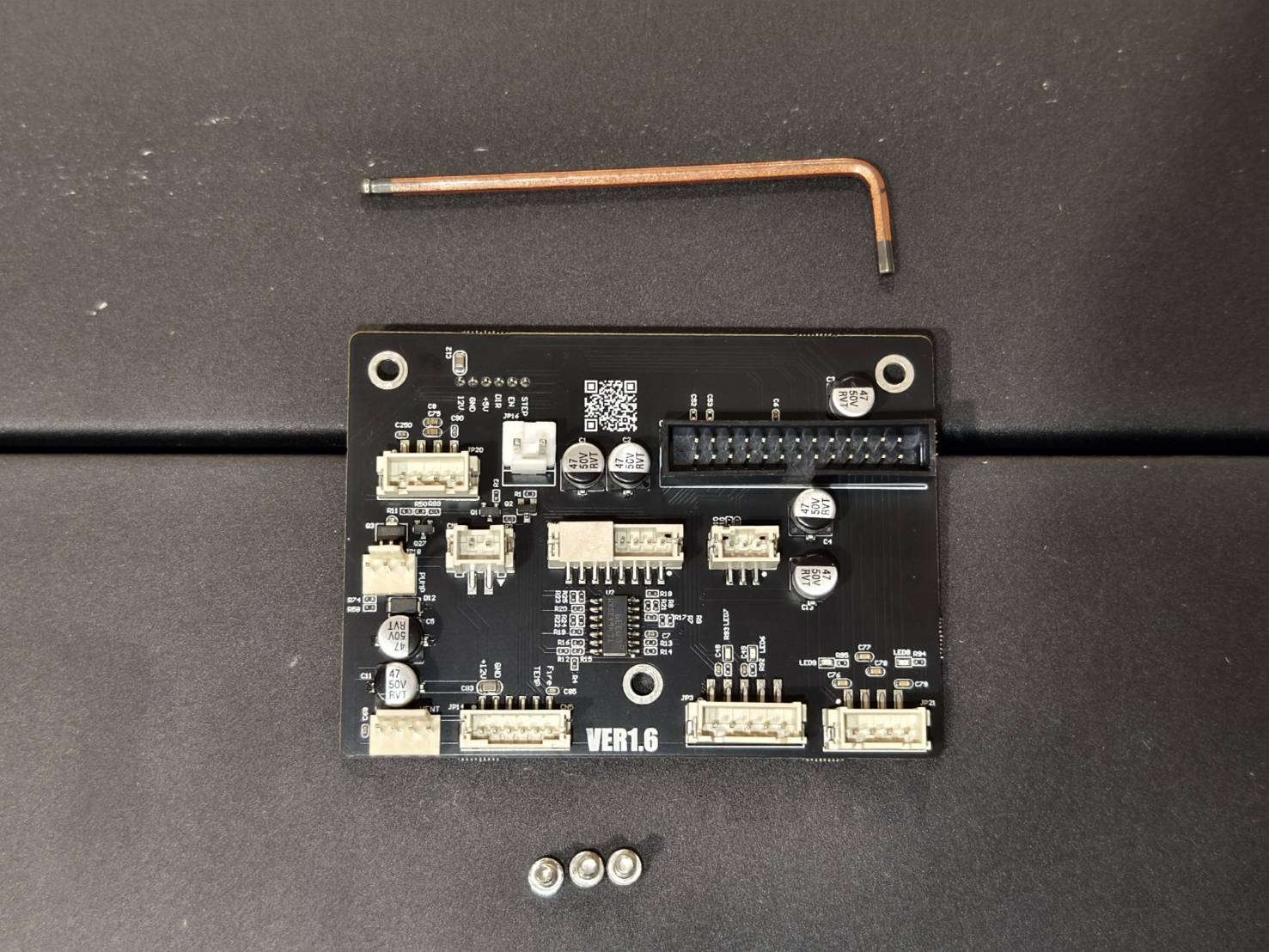

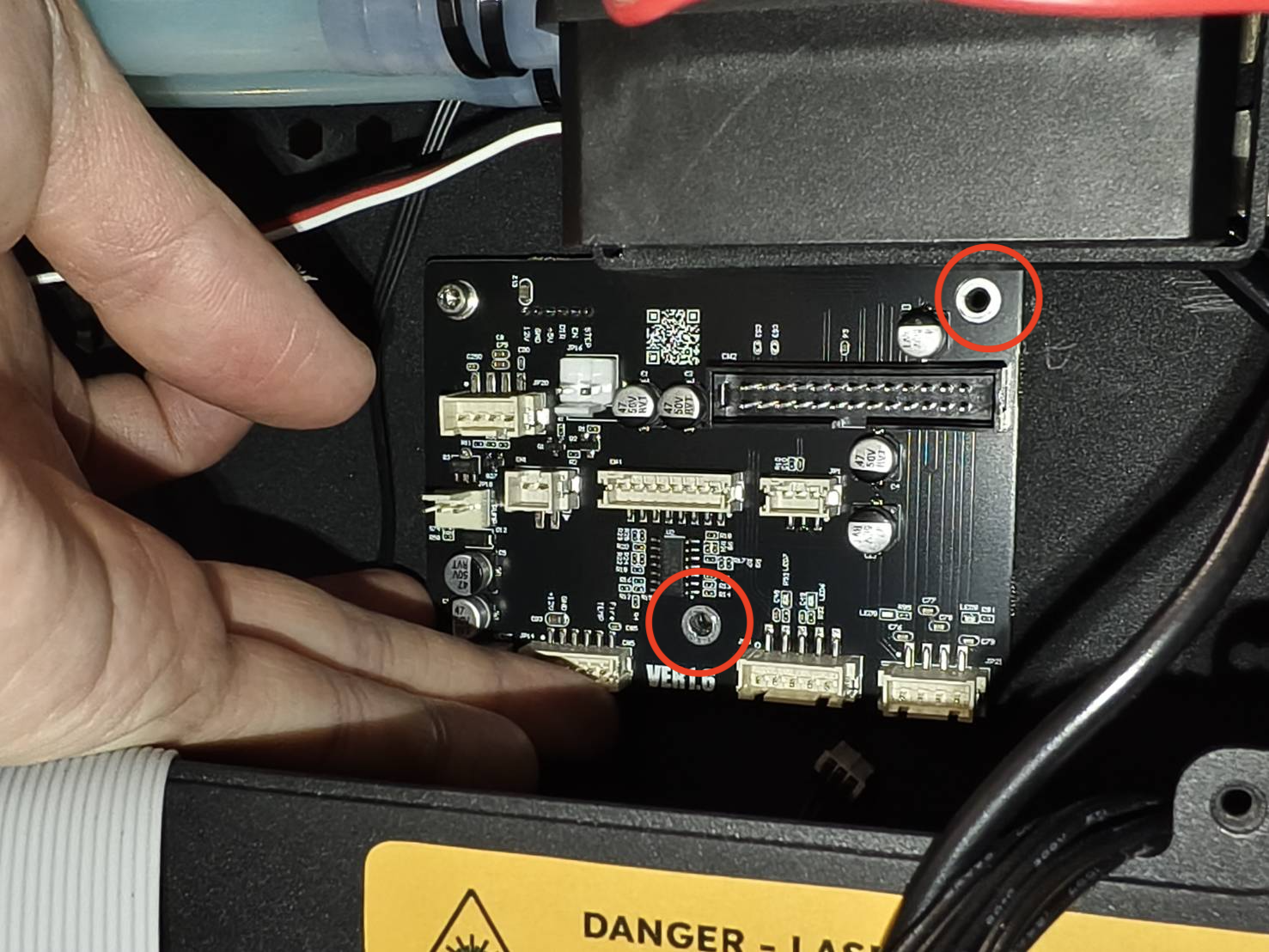

使用 2.5mm 六角扳手拆下這些螺絲，以移除繪圖儀小板。
步驟 6

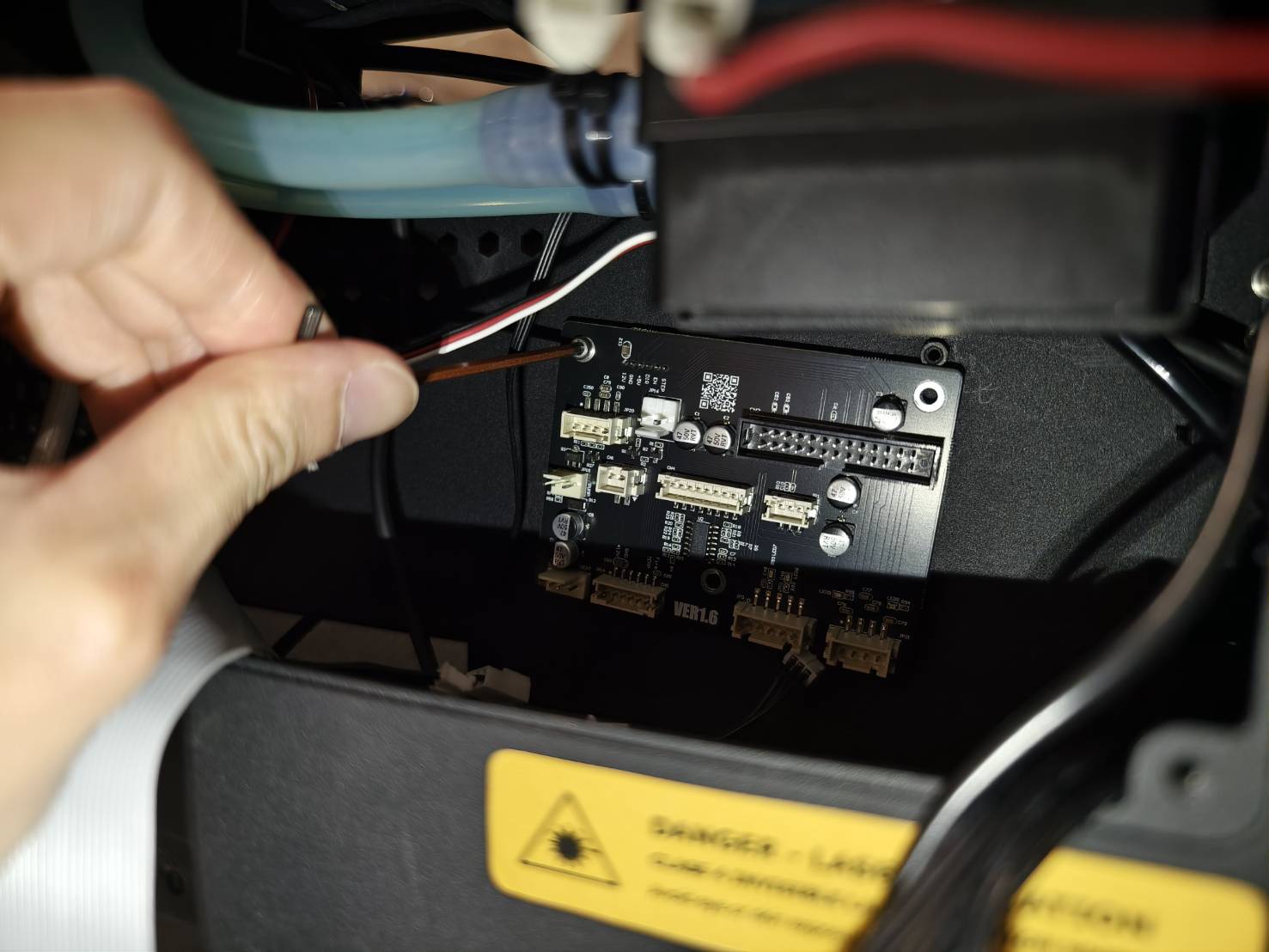

- 從左上角的螺絲開始安裝新的繪圖儀小板。

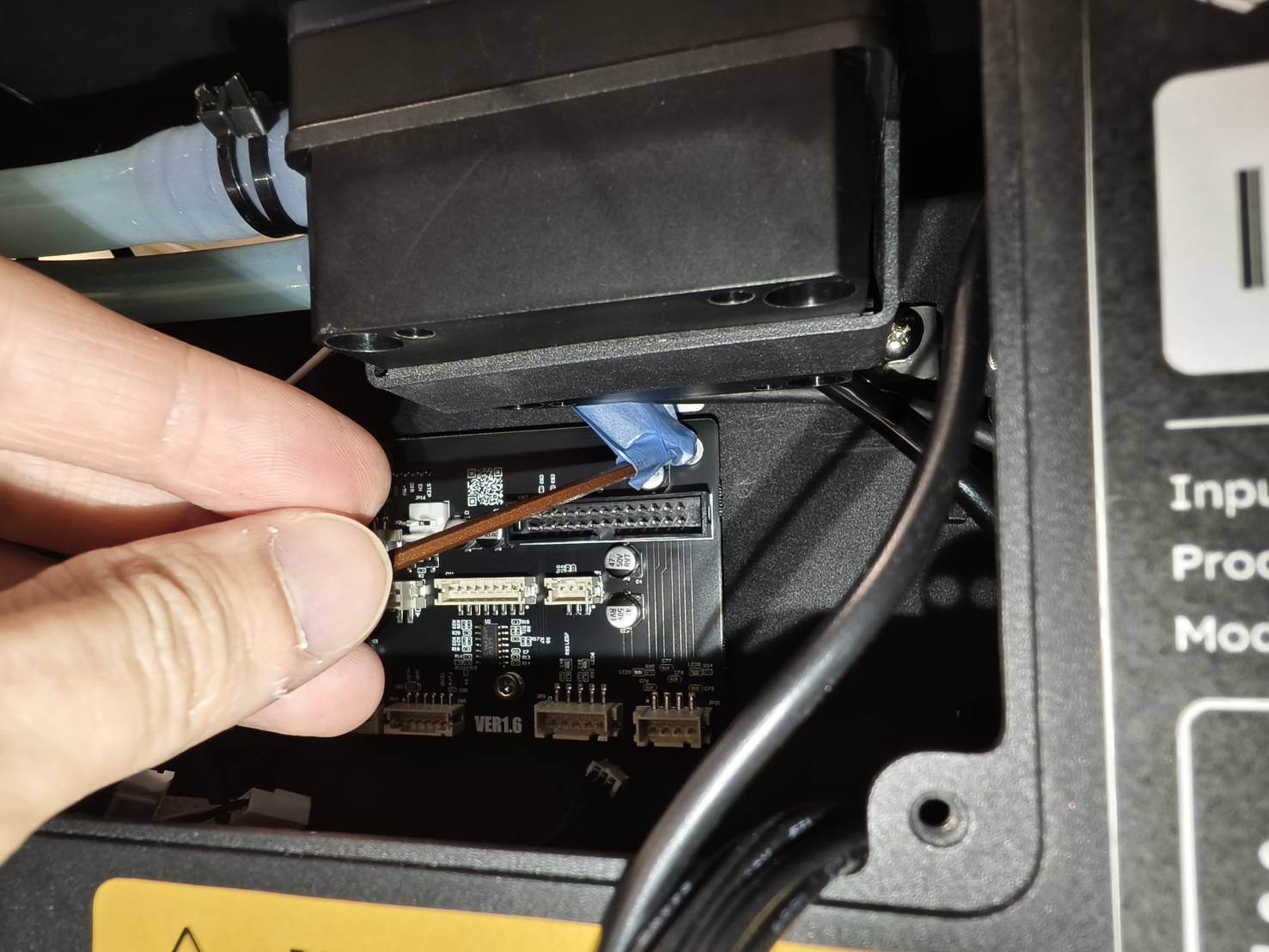

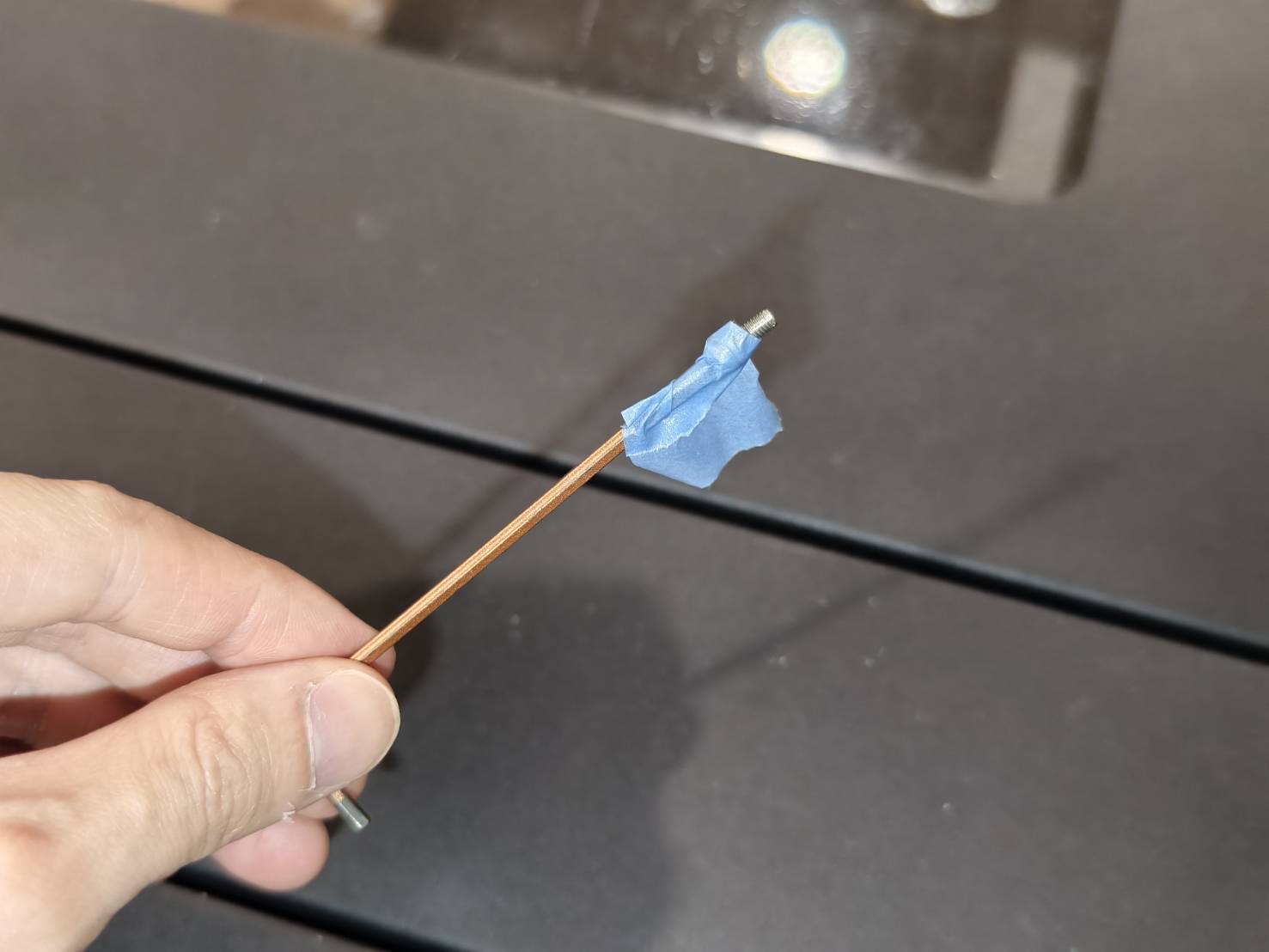

- 如果您發現難以用六角扳手固定螺絲，可以用一小片膠帶將螺絲黏在扳手上。這樣可以更容易進行安裝。
- 一旦左上角的螺絲鎖緊後，請調整位置以對準其他螺絲孔。
- 接著鎖緊中間和右上角的螺絲。
步驟 7

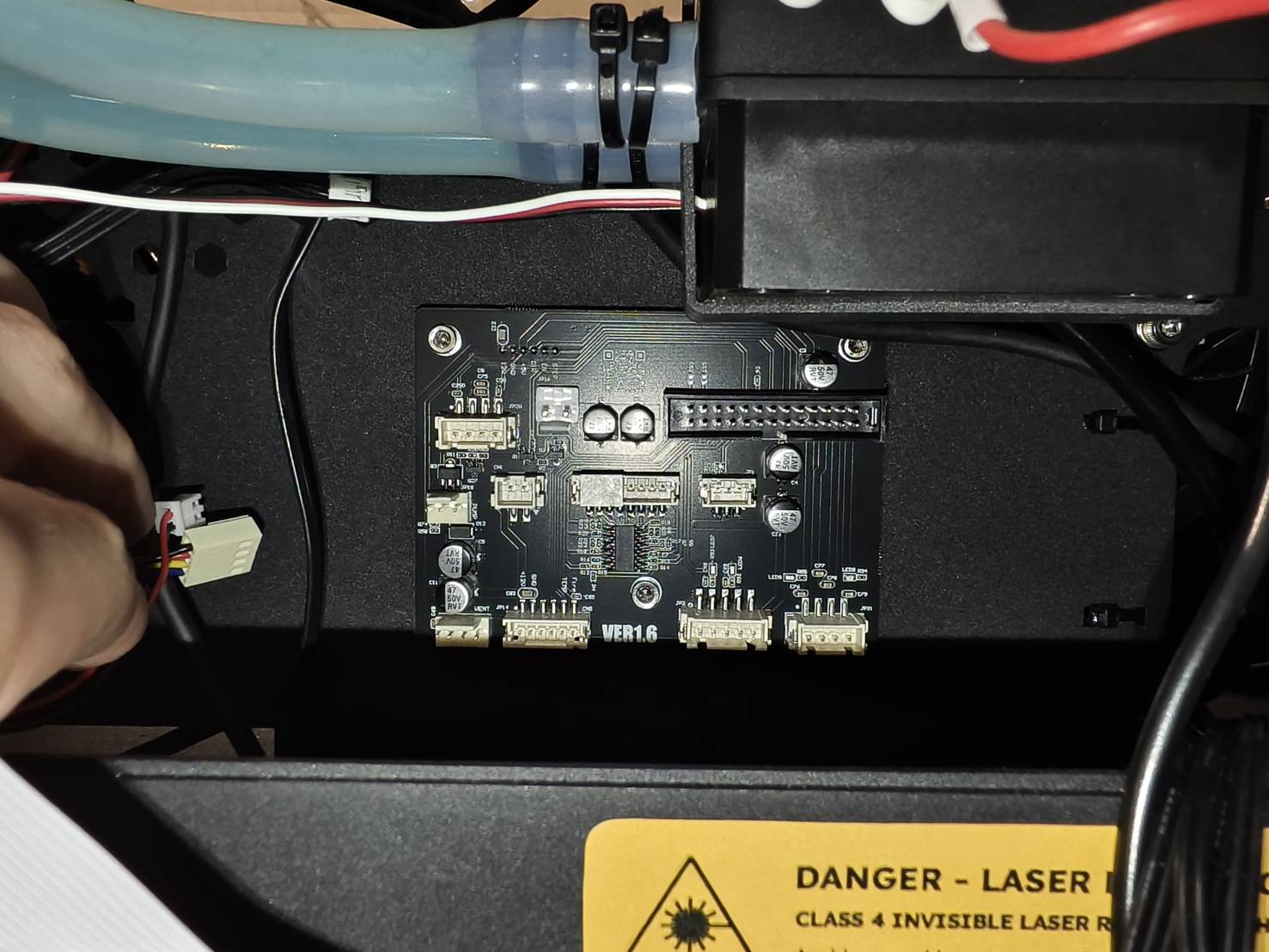

將所有線路重新連接到新的繪圖儀小板上。
（如果您忘記連接線應該連接到哪裡，請參考 接線圖 以了解最新的設置。請勿使用下方的照片，因為繪圖儀小板的版本可能有所不同。）
步驟 8
裝回水箱蓋
