Beambox II - 相機模組小板更換（包含火焰感測器與相機 LED 燈）

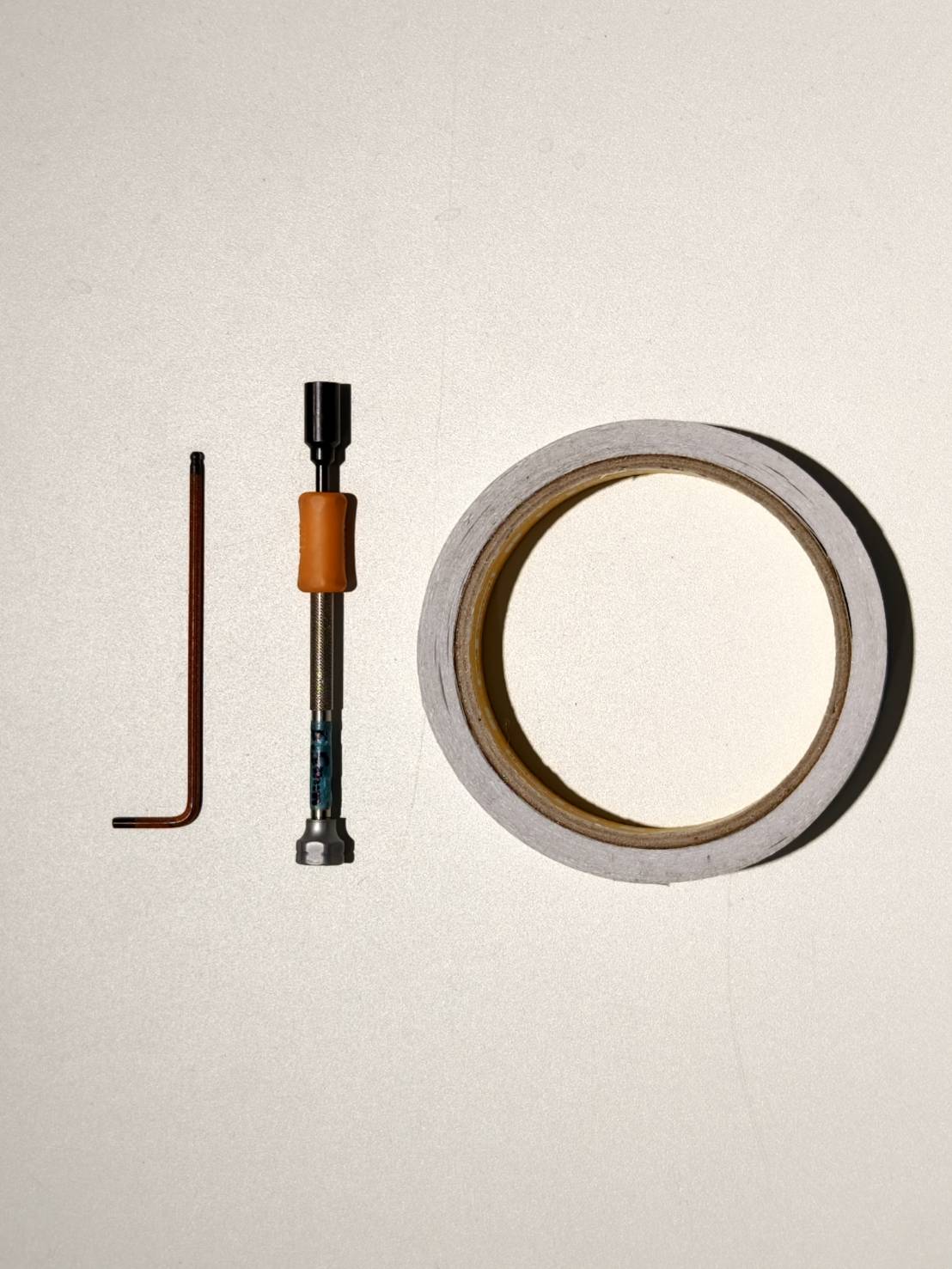

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

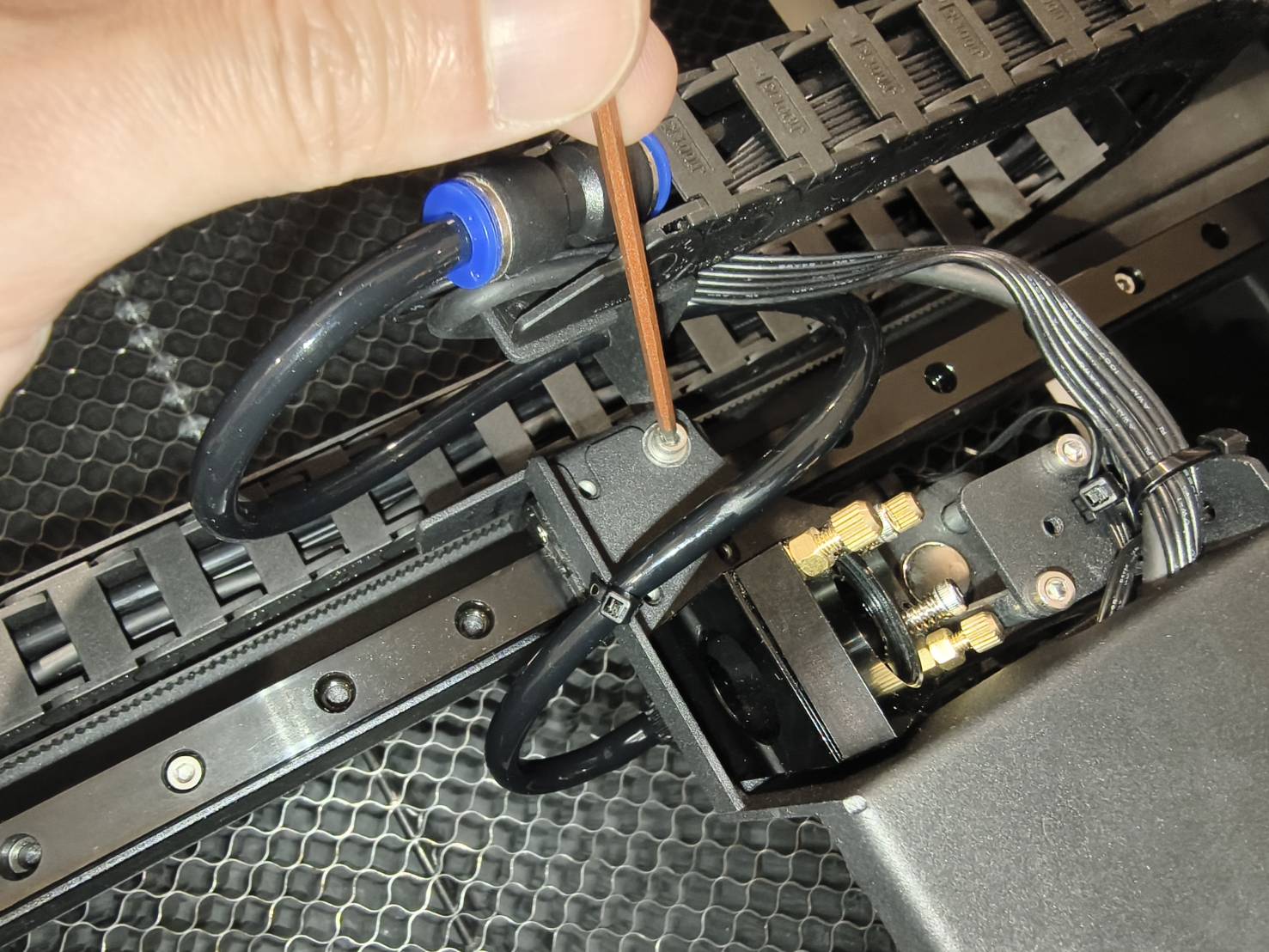

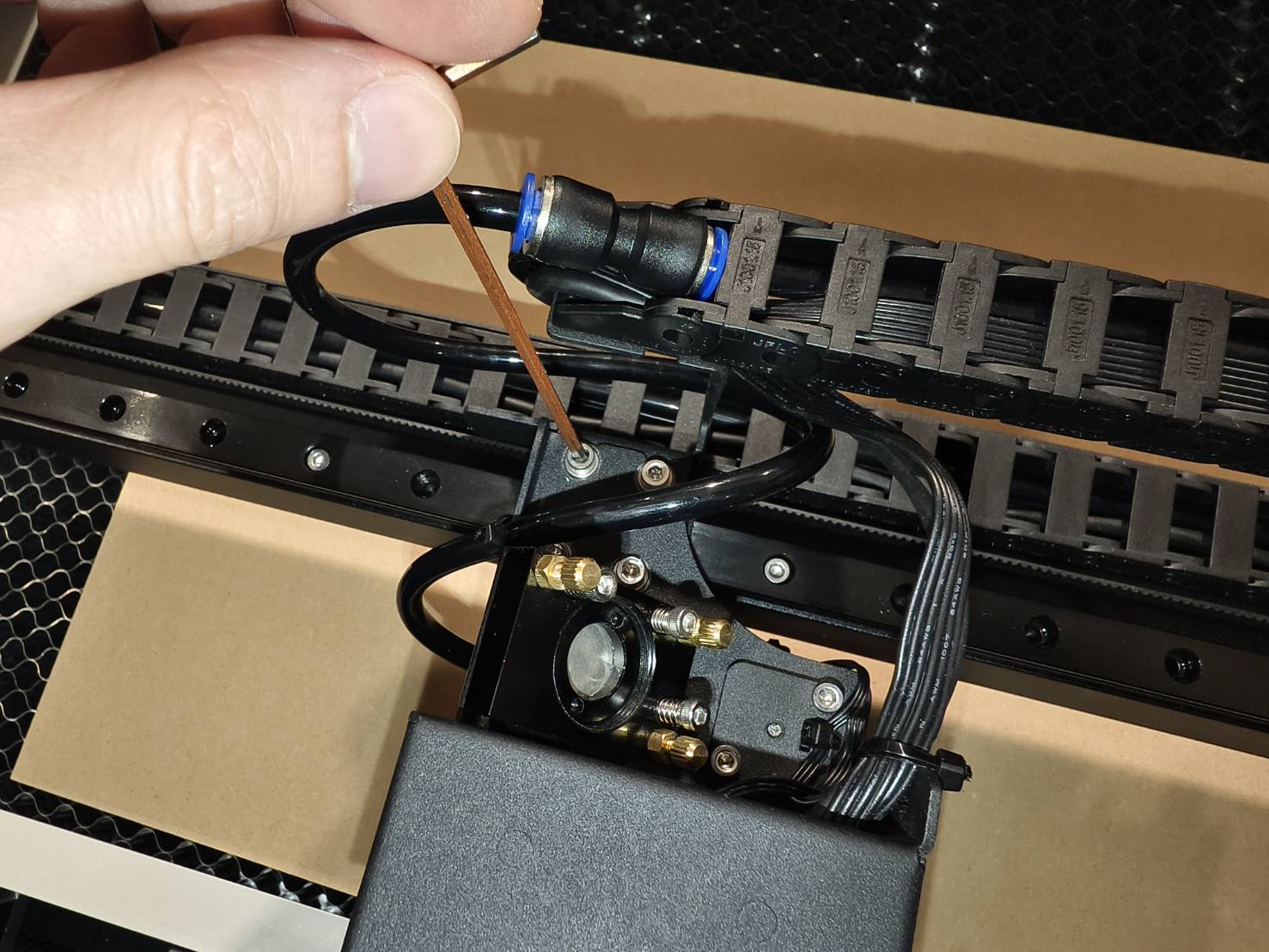

• 打開機門，鬆開下方圖片的雷射頭固定螺絲。（2.5mm 六角扳手 x 4顆）

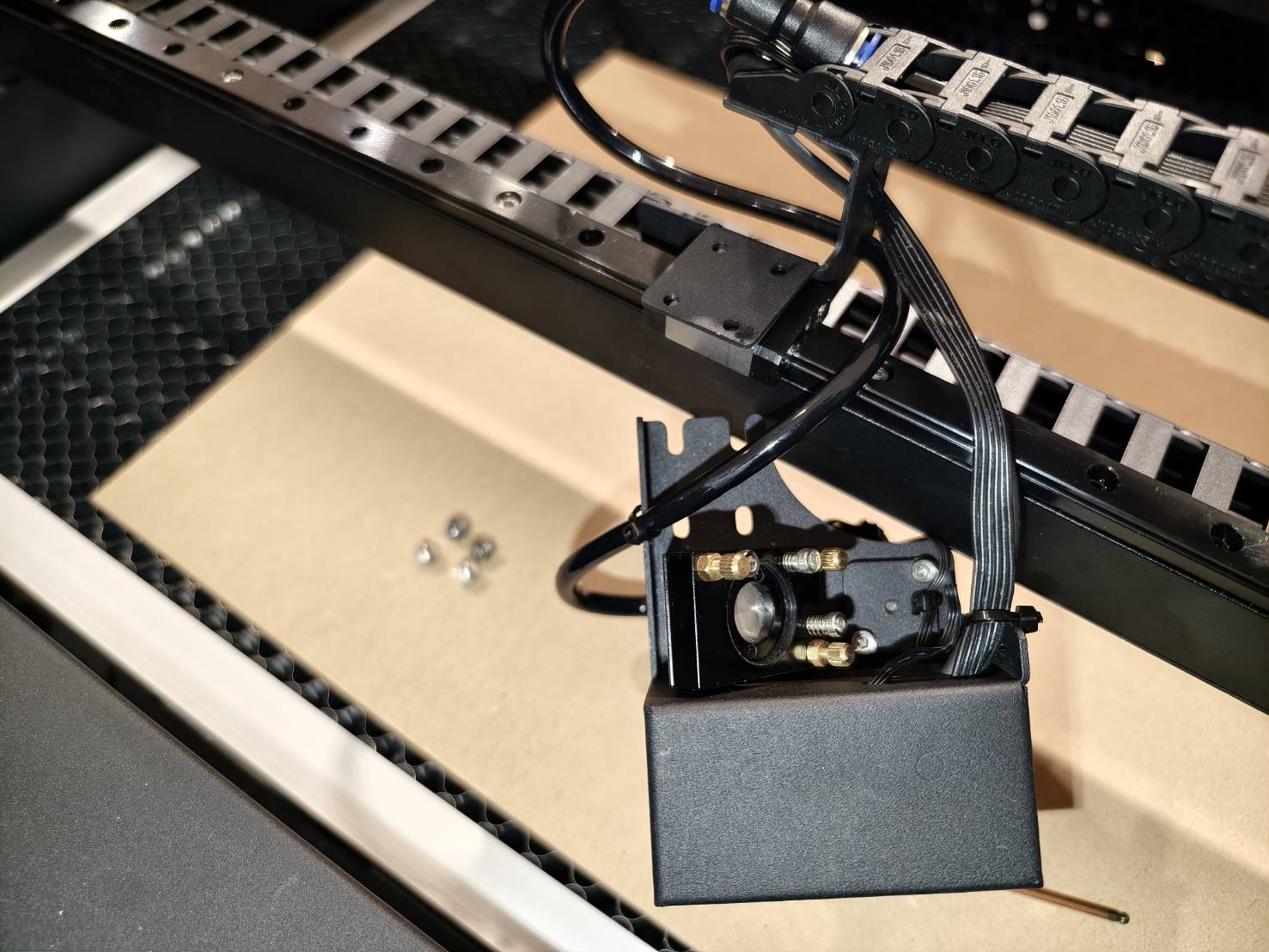

• 接著即可將雷射頭組件從機器中拆卸下來。

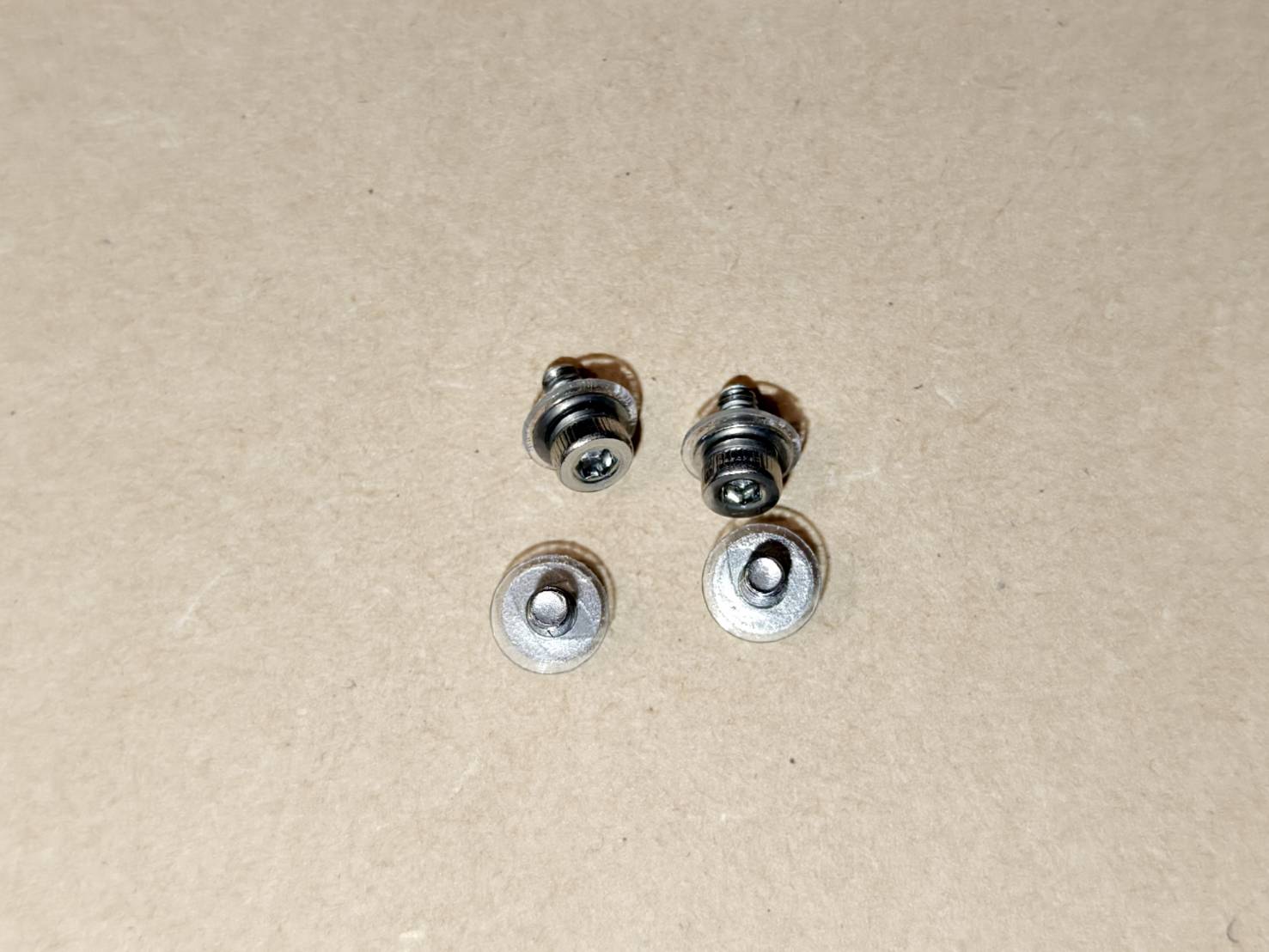

  請妥善保管這些螺絲和墊圈，以便之後使用。



步驟 3

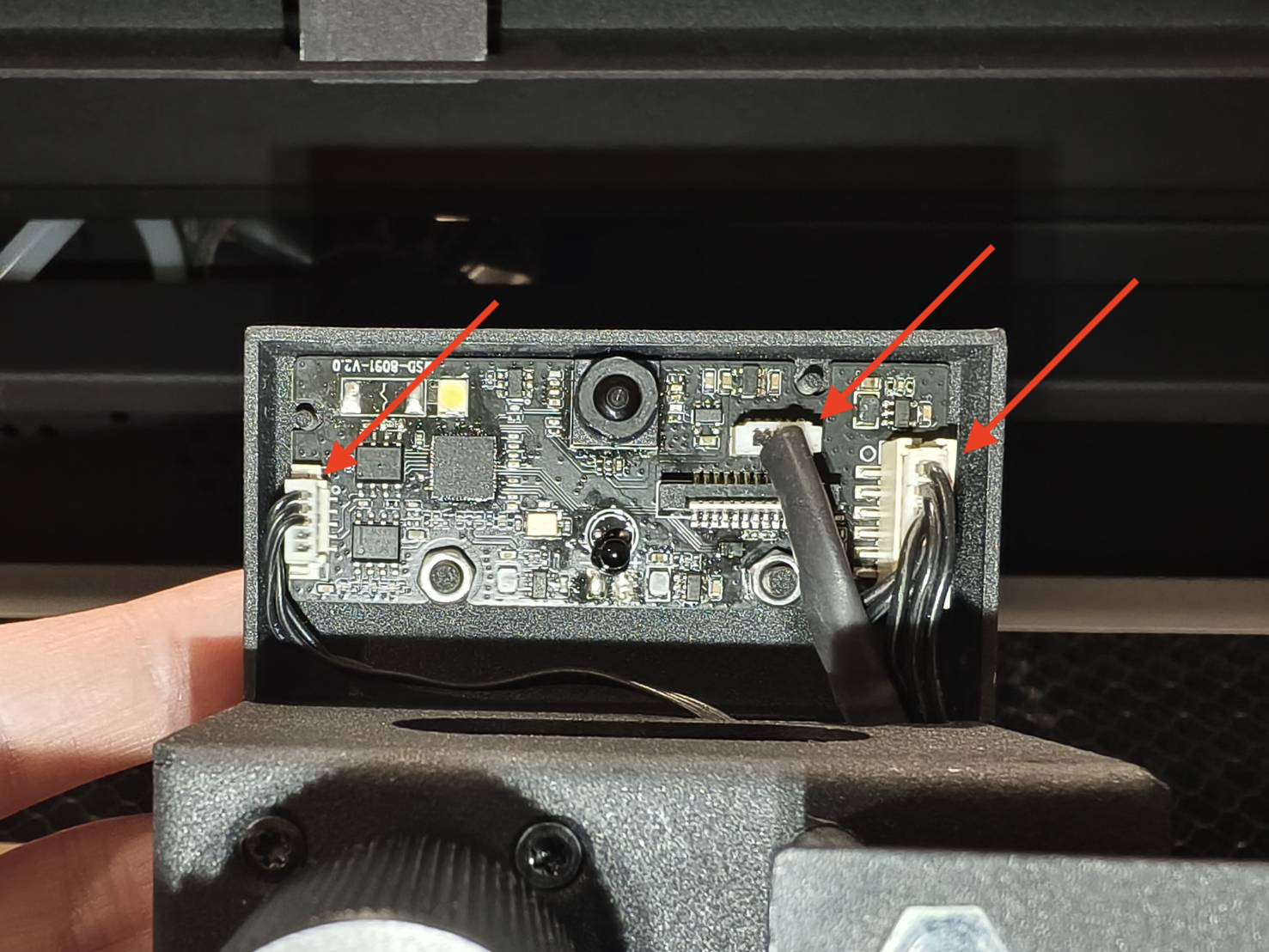

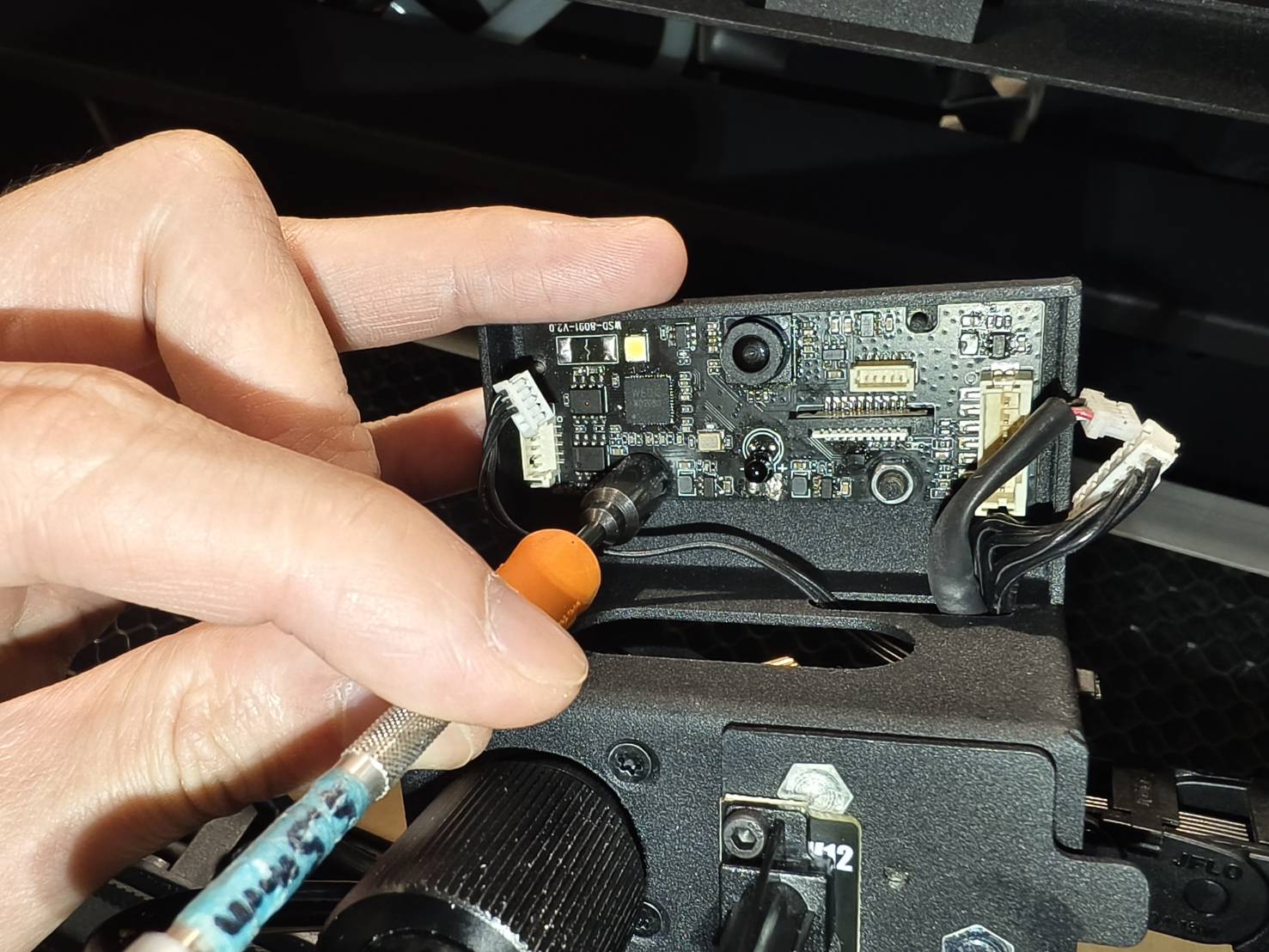

拔除相機模組小板上的所有連接線。

步驟 4

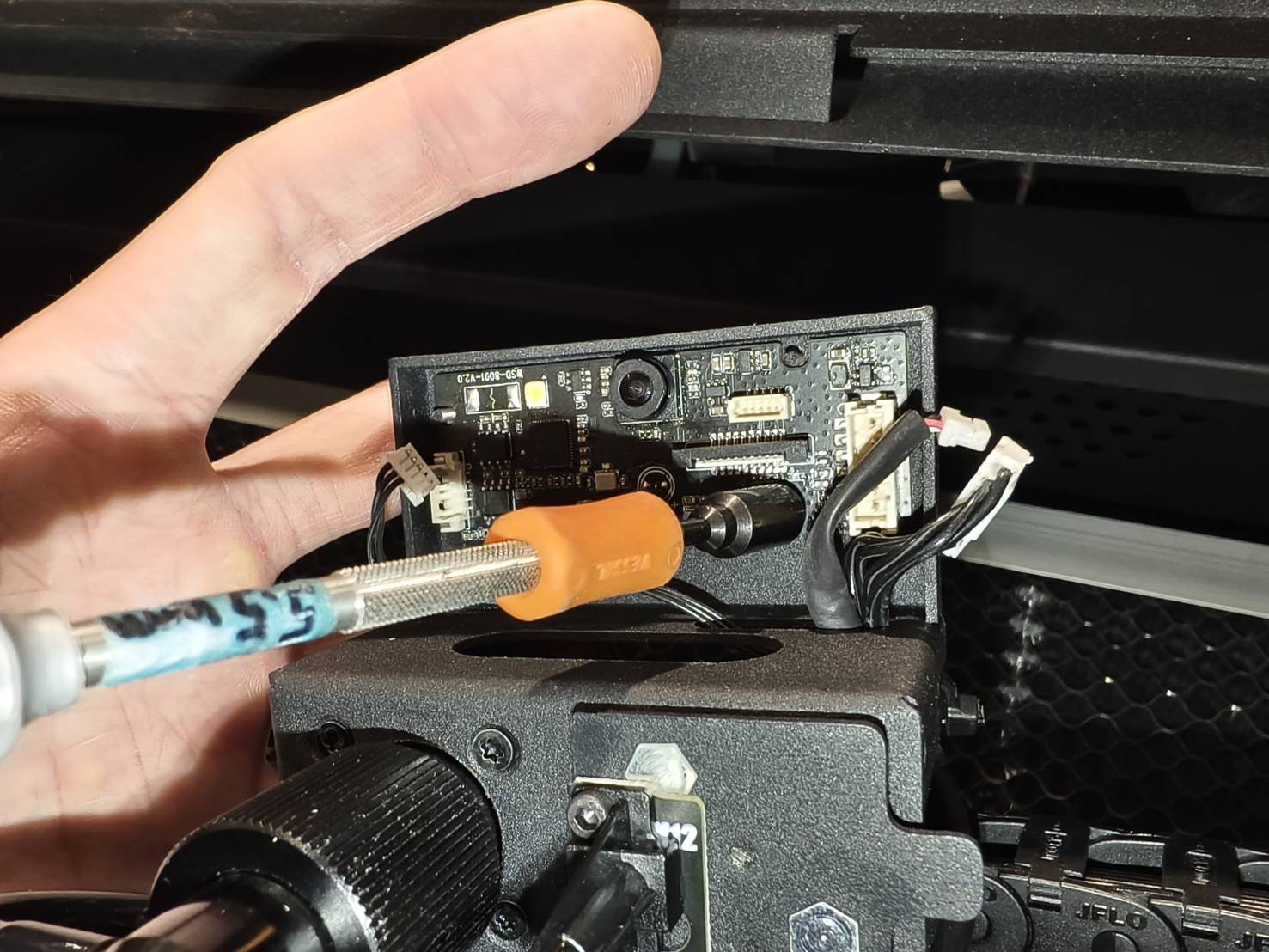

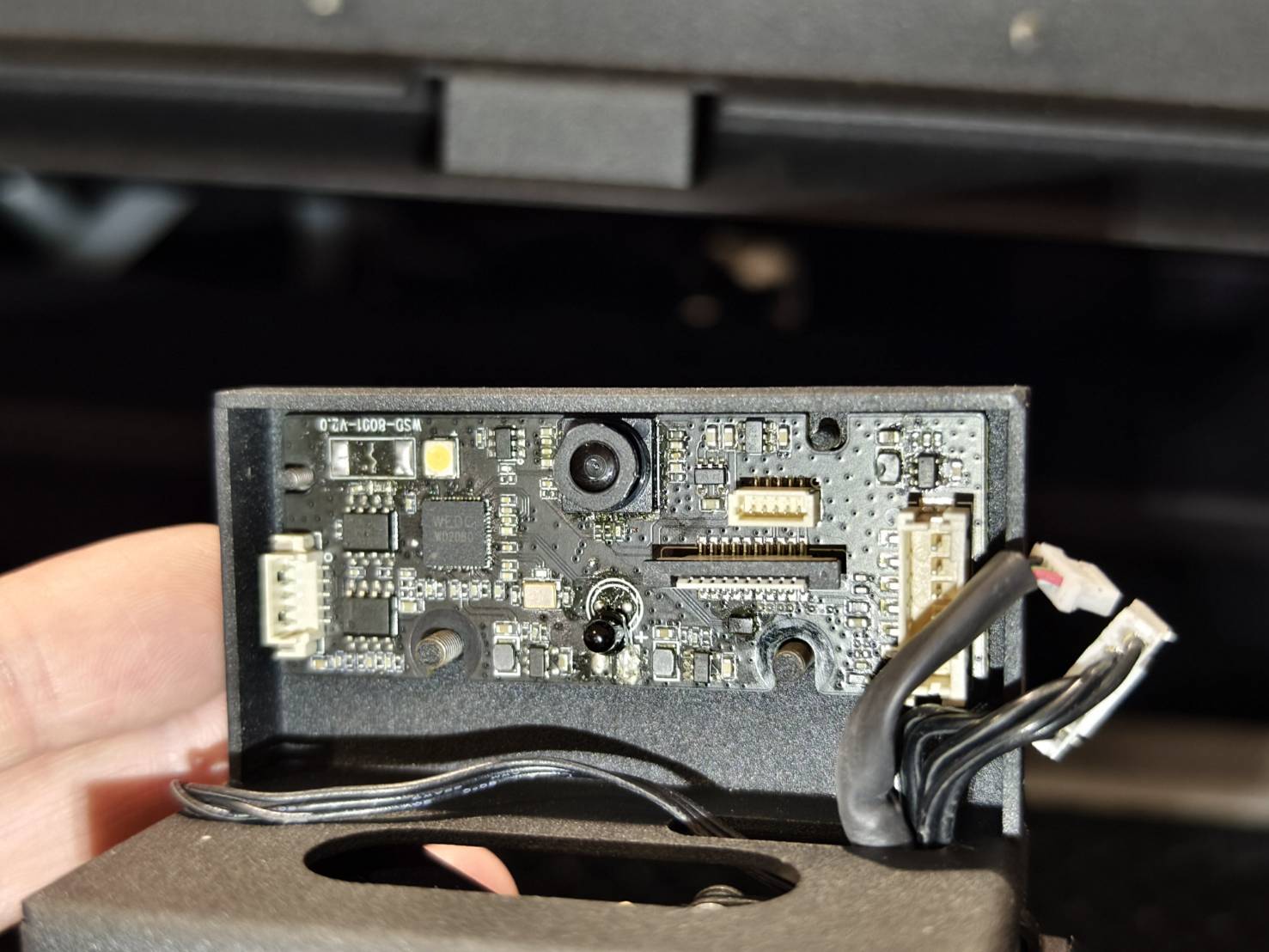

• 移除雷射頭組件上相機模組小板的固定螺帽。

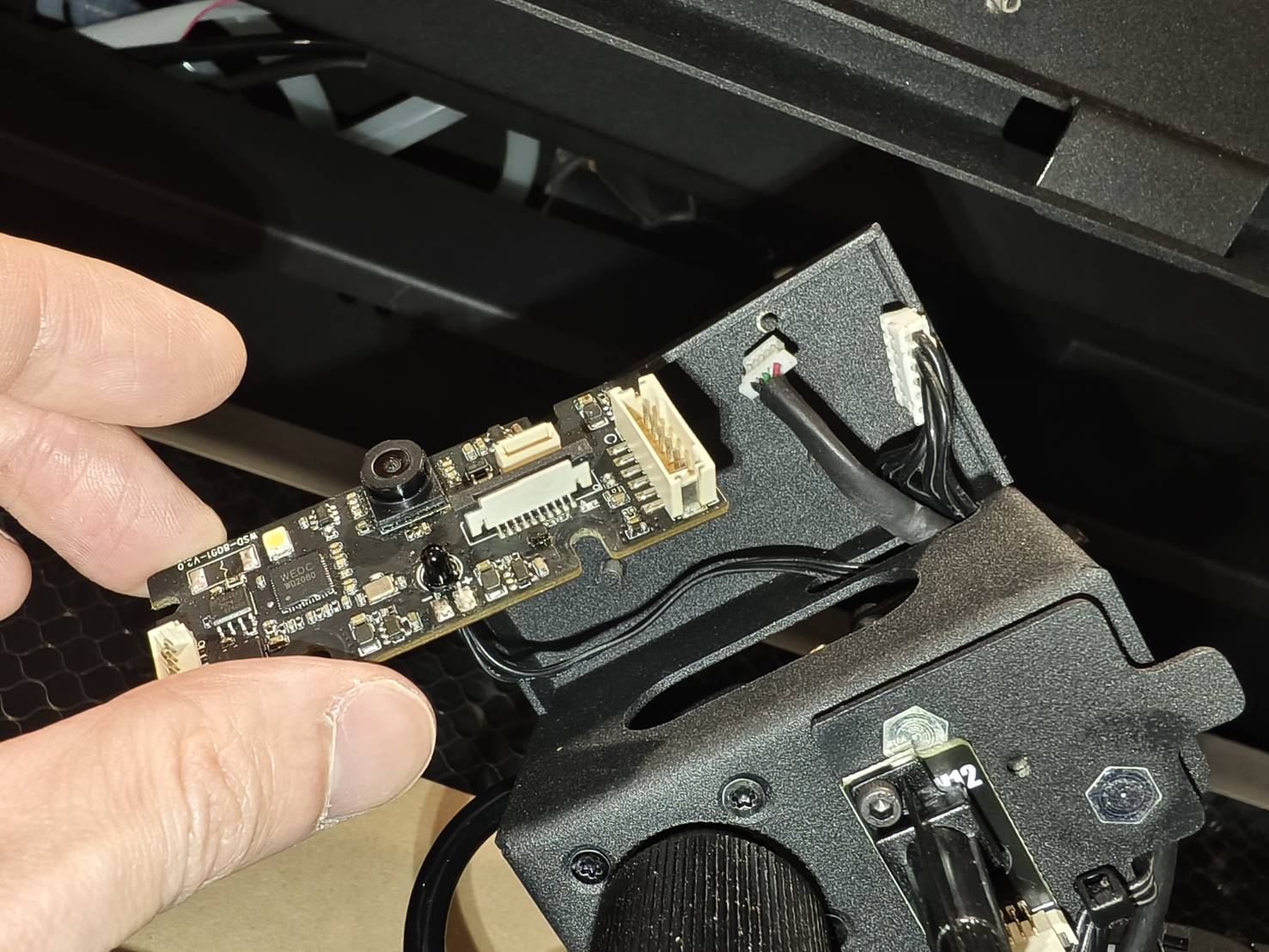

• 此時即可將相機模組小板完全從機器中取出。


步驟 5

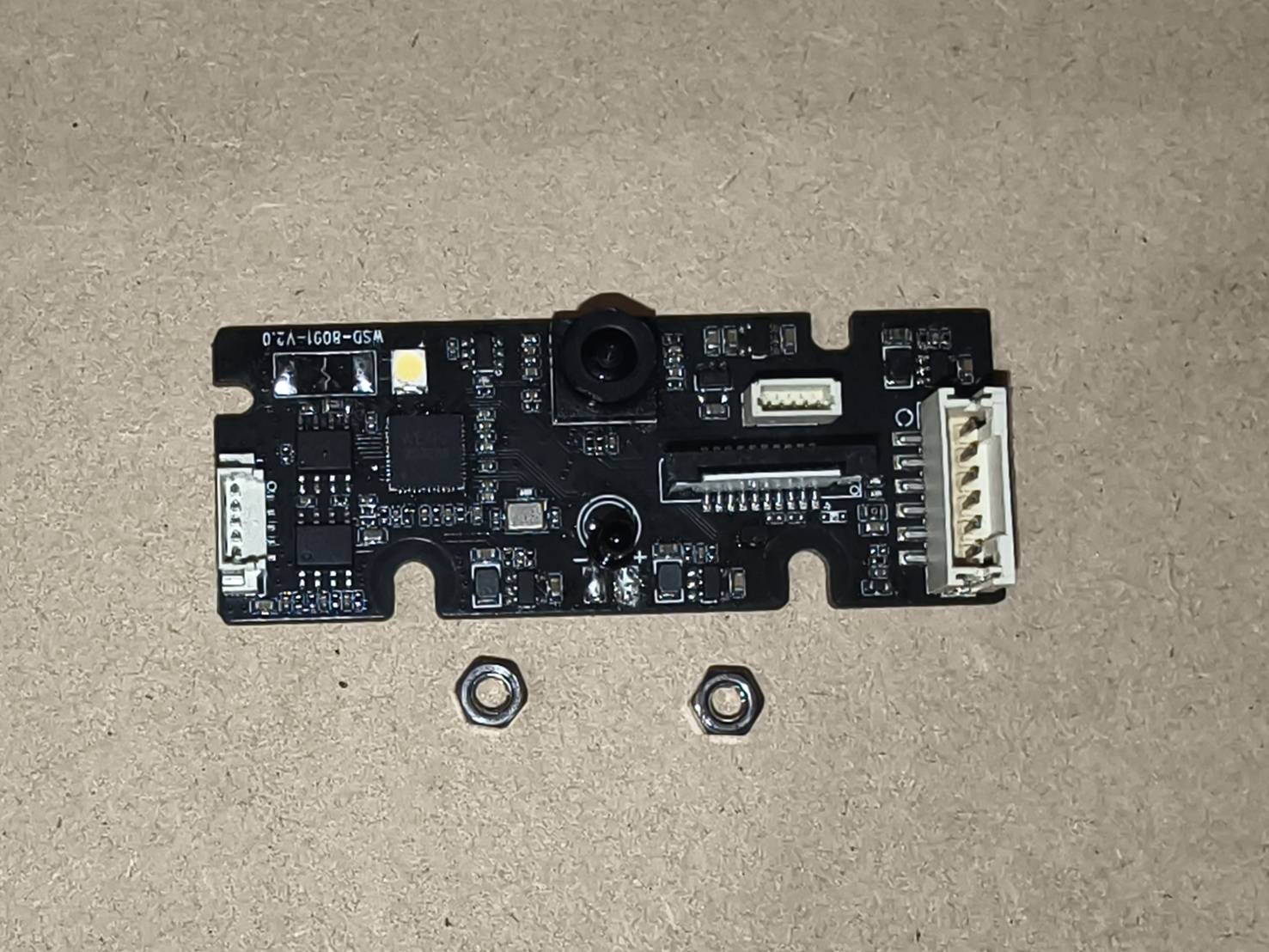

安裝新的相機模組小板。

步驟 6

重新連接線路。

步驟 7

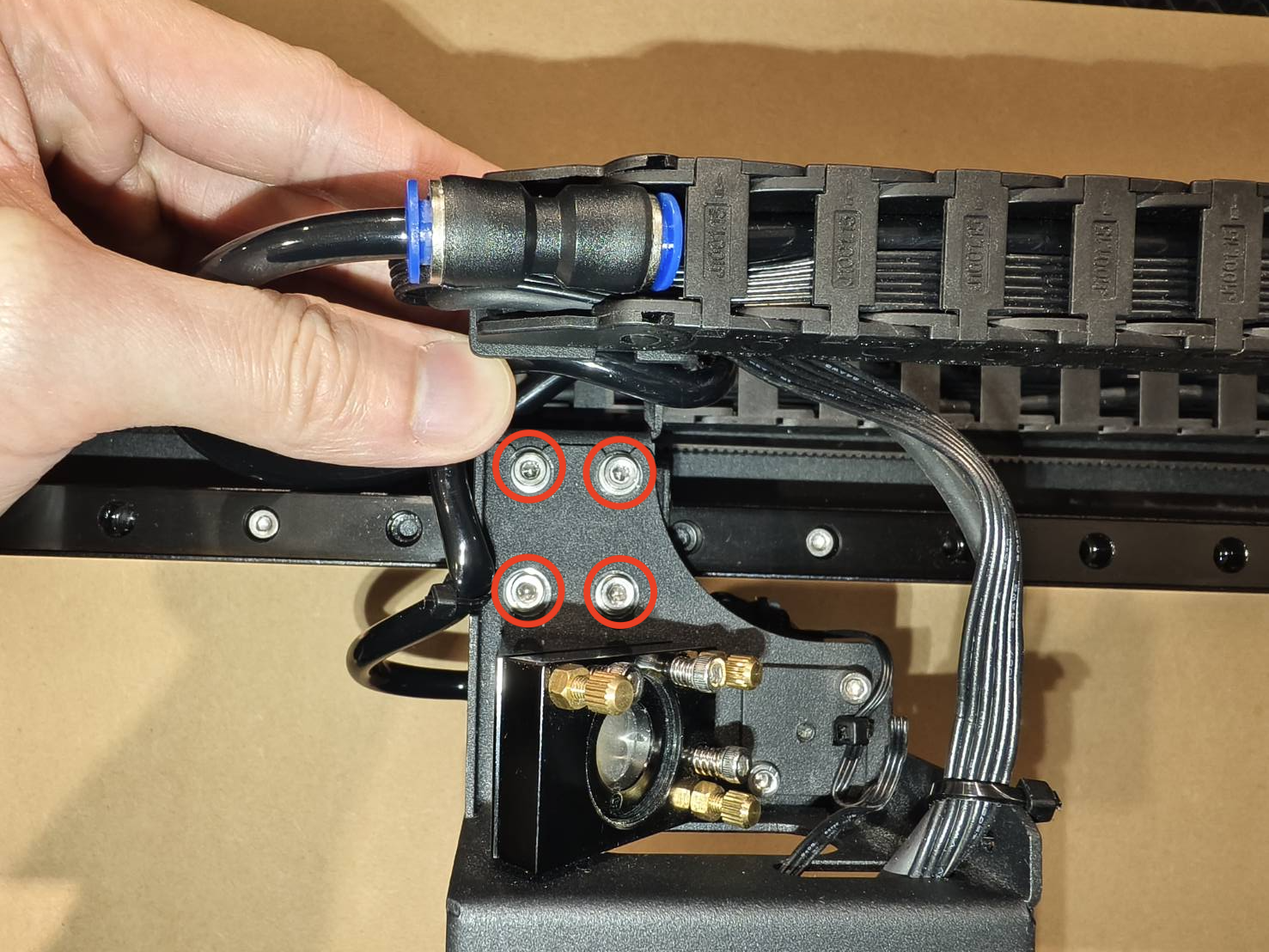

重新組裝雷射頭組件。
（鎖緊螺絲時，雷射頭組件應位於上方）

步驟 8

開啟機器檢查光路，如有需要請進行校準。
請參考此連結進行光路檢查：光路調整

步驟 9

請參考此連結進行進階相機校正。
