Beambox II - 自動對焦探針與連接線更換

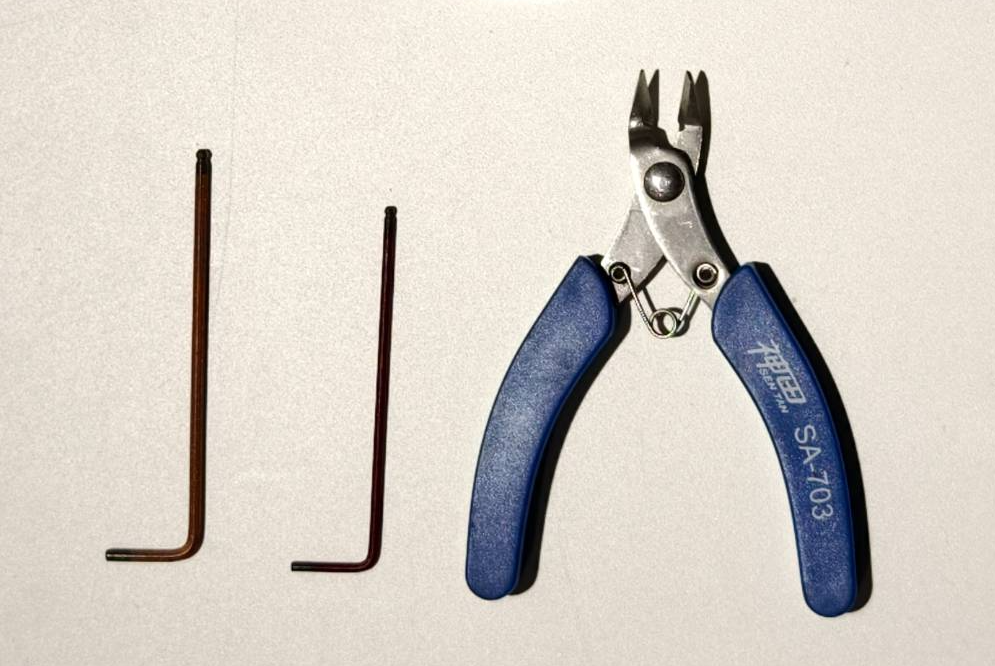

工具

步驟 1

關閉機器電源，並拔除電源線。

步驟 2

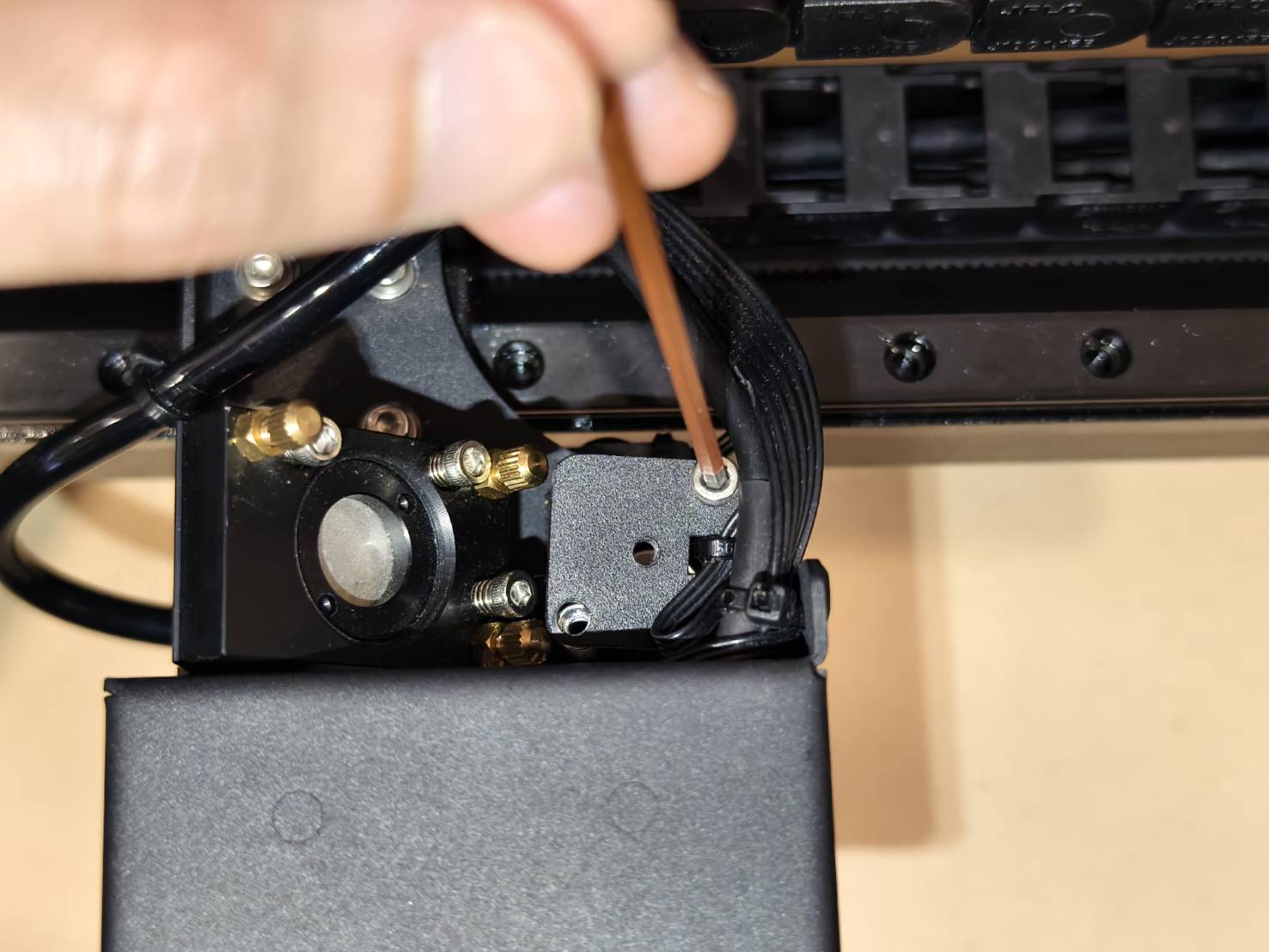

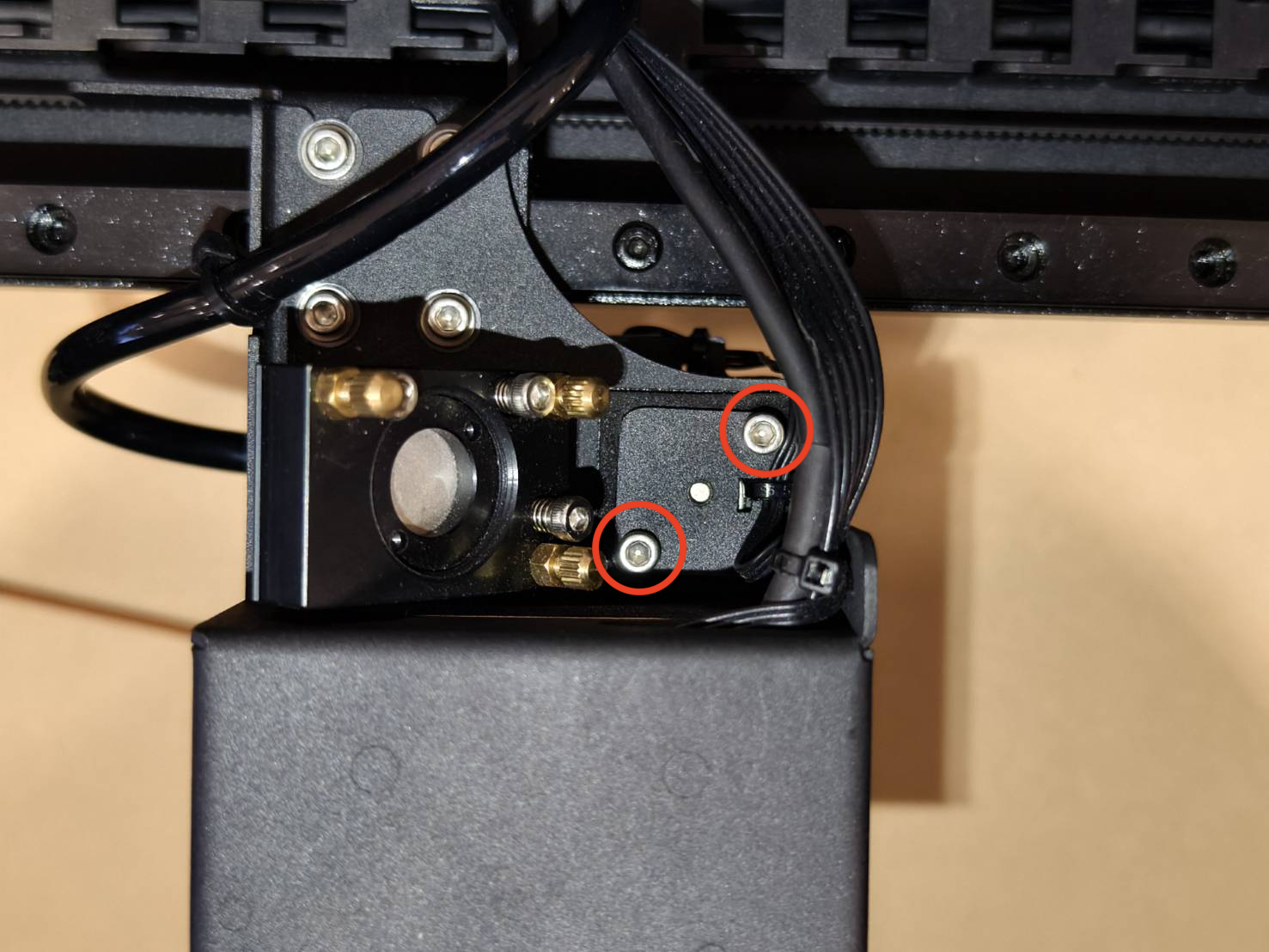

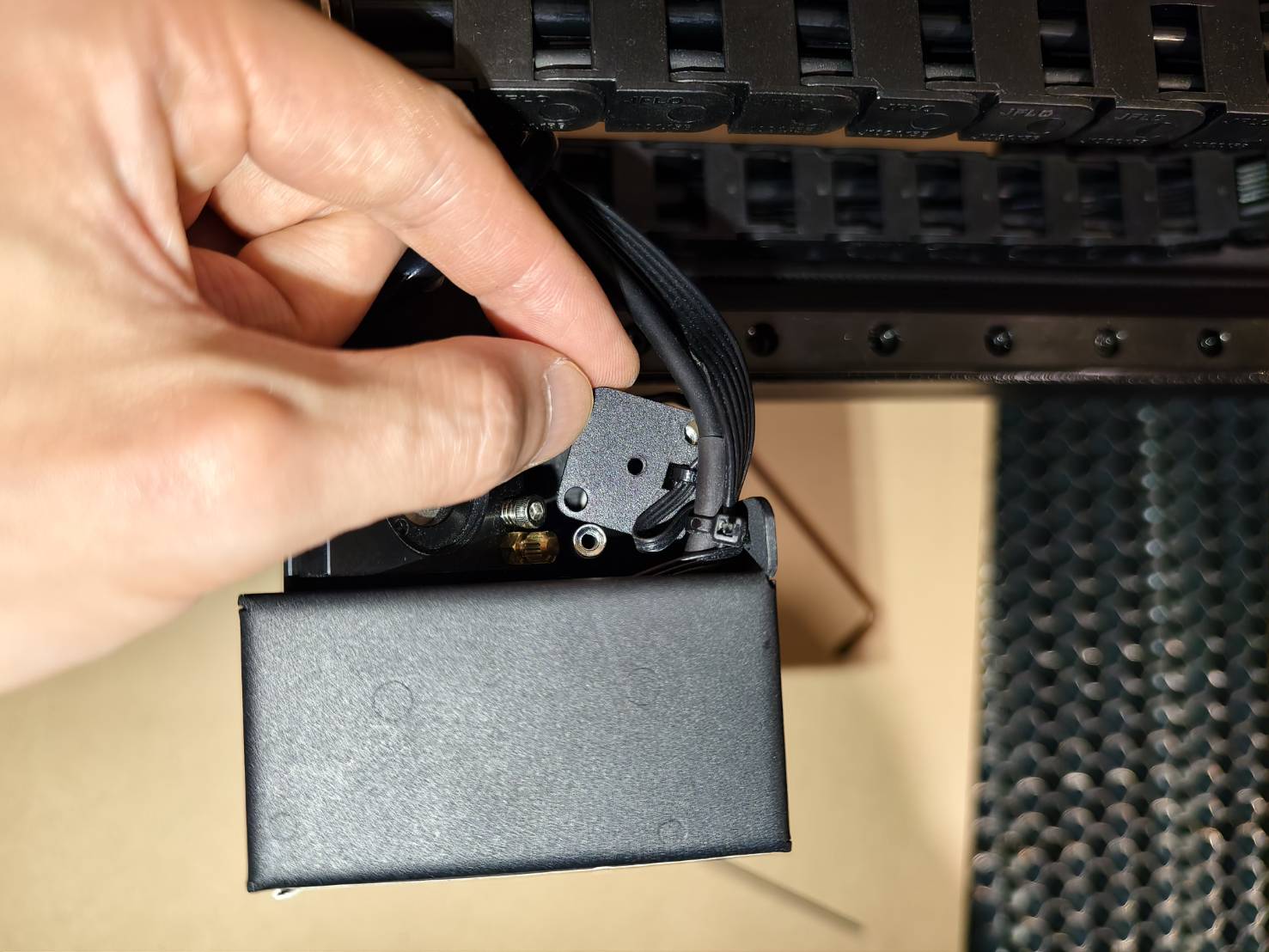

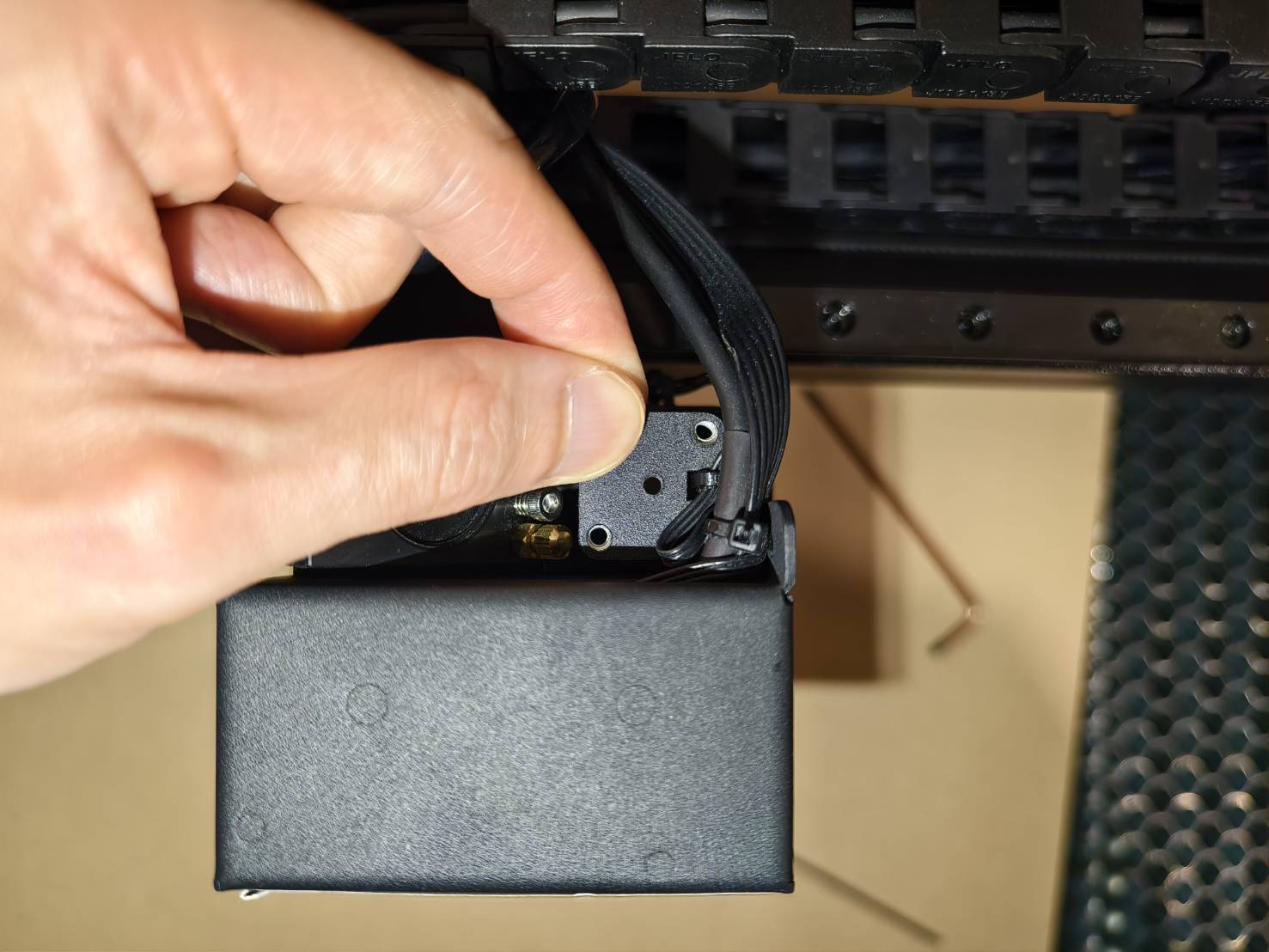

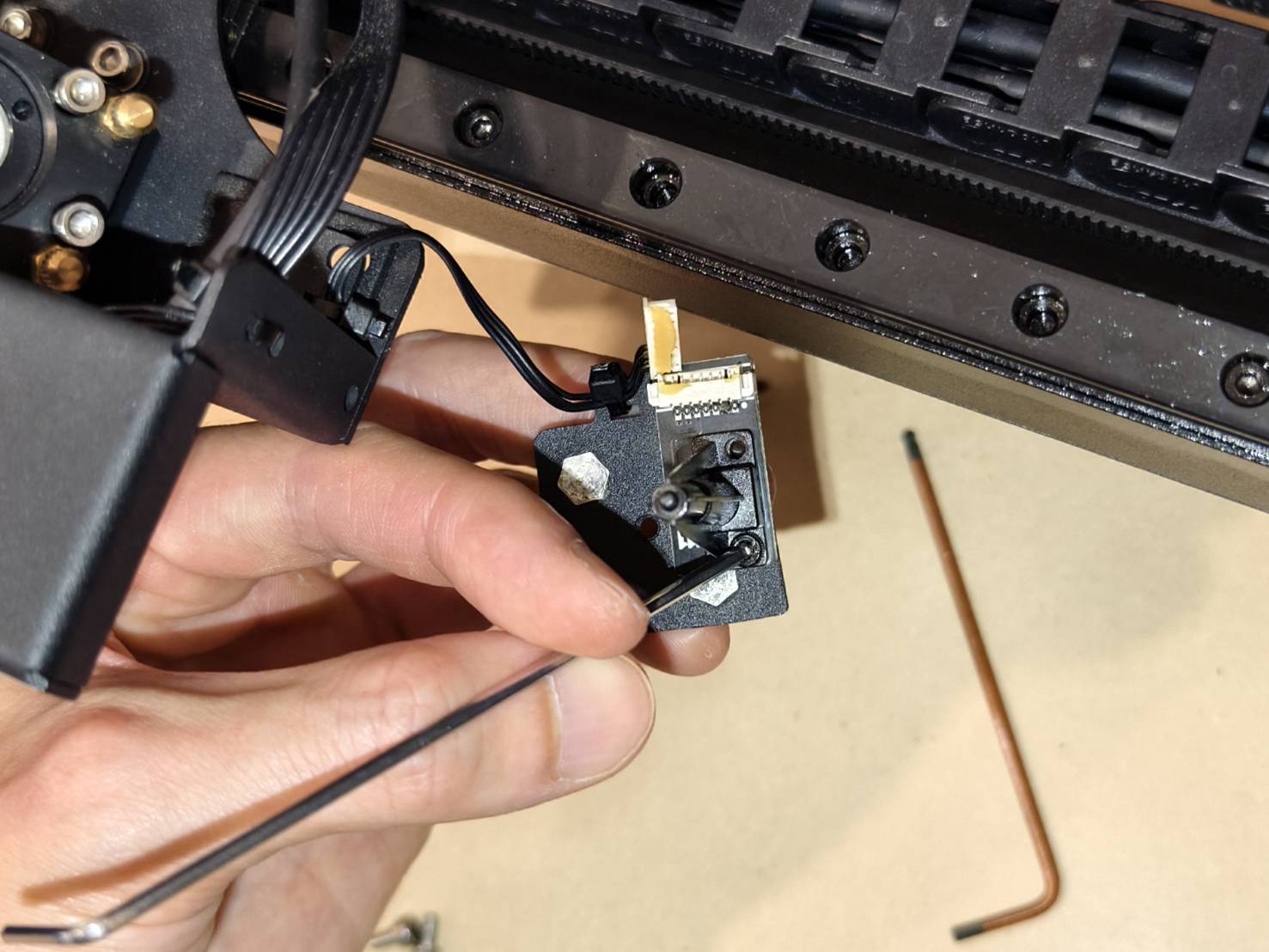

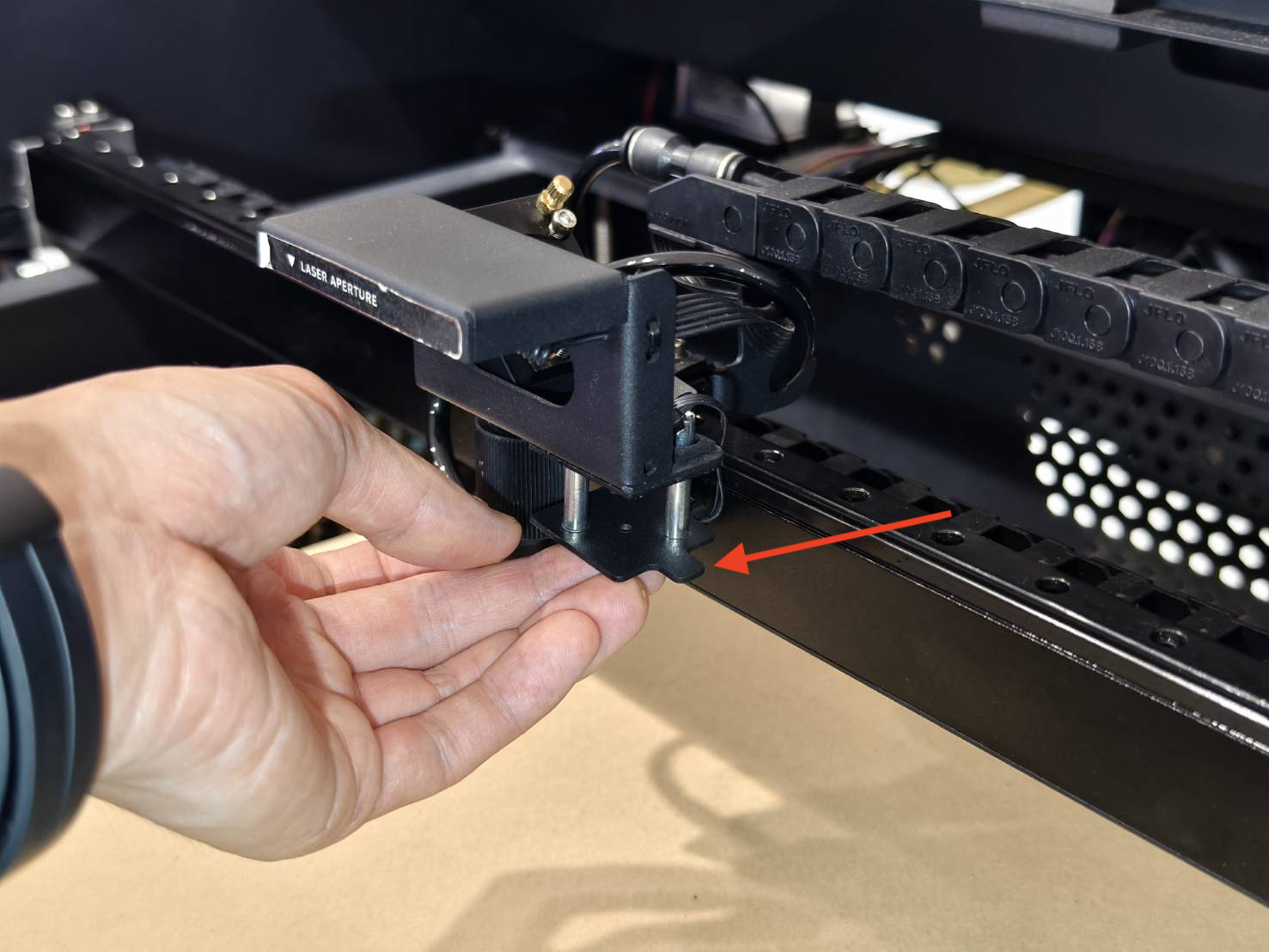

• 打開門蓋以卸下這些螺絲。（2.5mm 六角螺絲 x 2 顆）




• 接著即可從系統中卸下自動對焦感測器組件。
  請妥善保管螺絲以供日後使用。


步驟 3

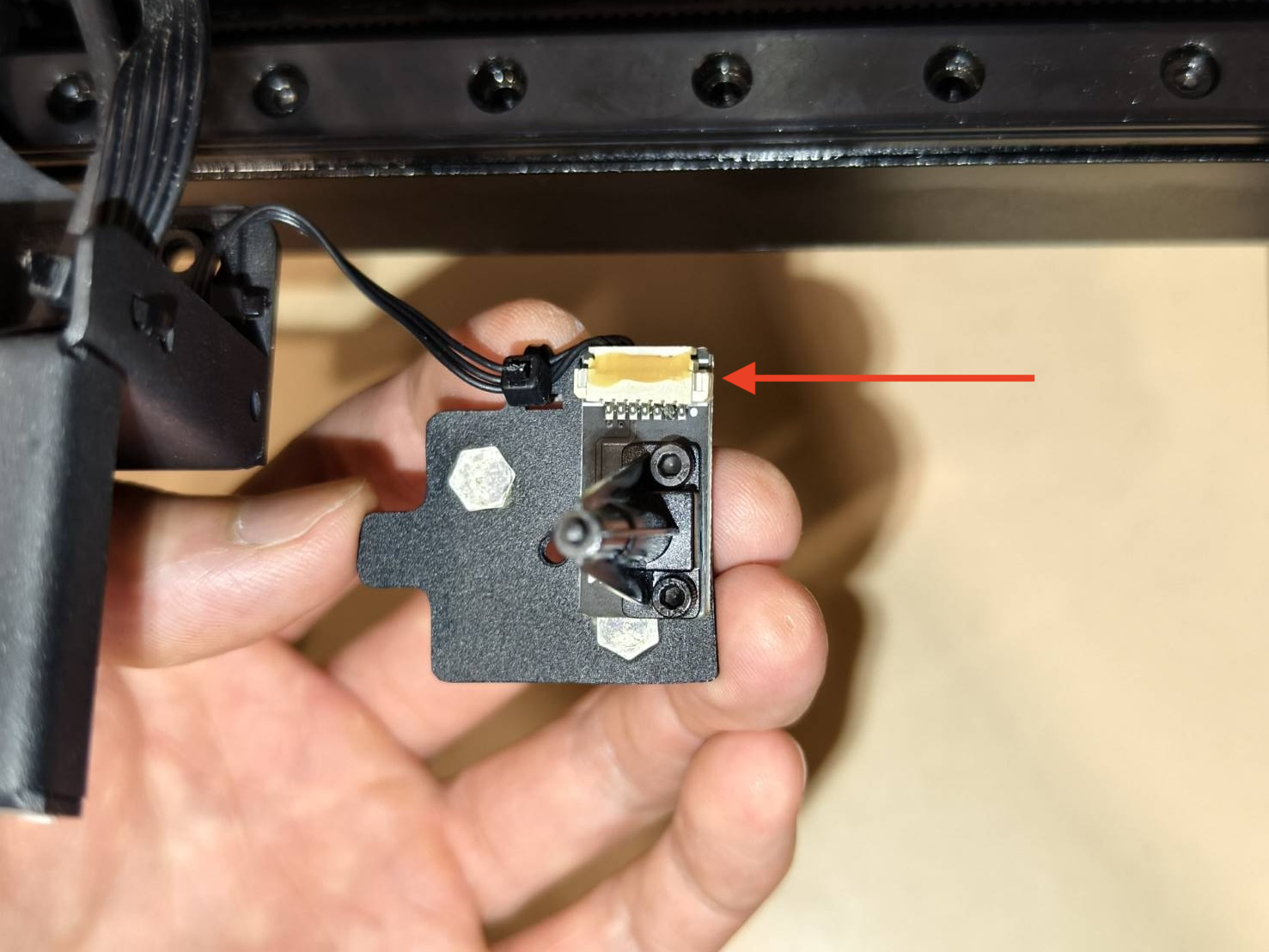

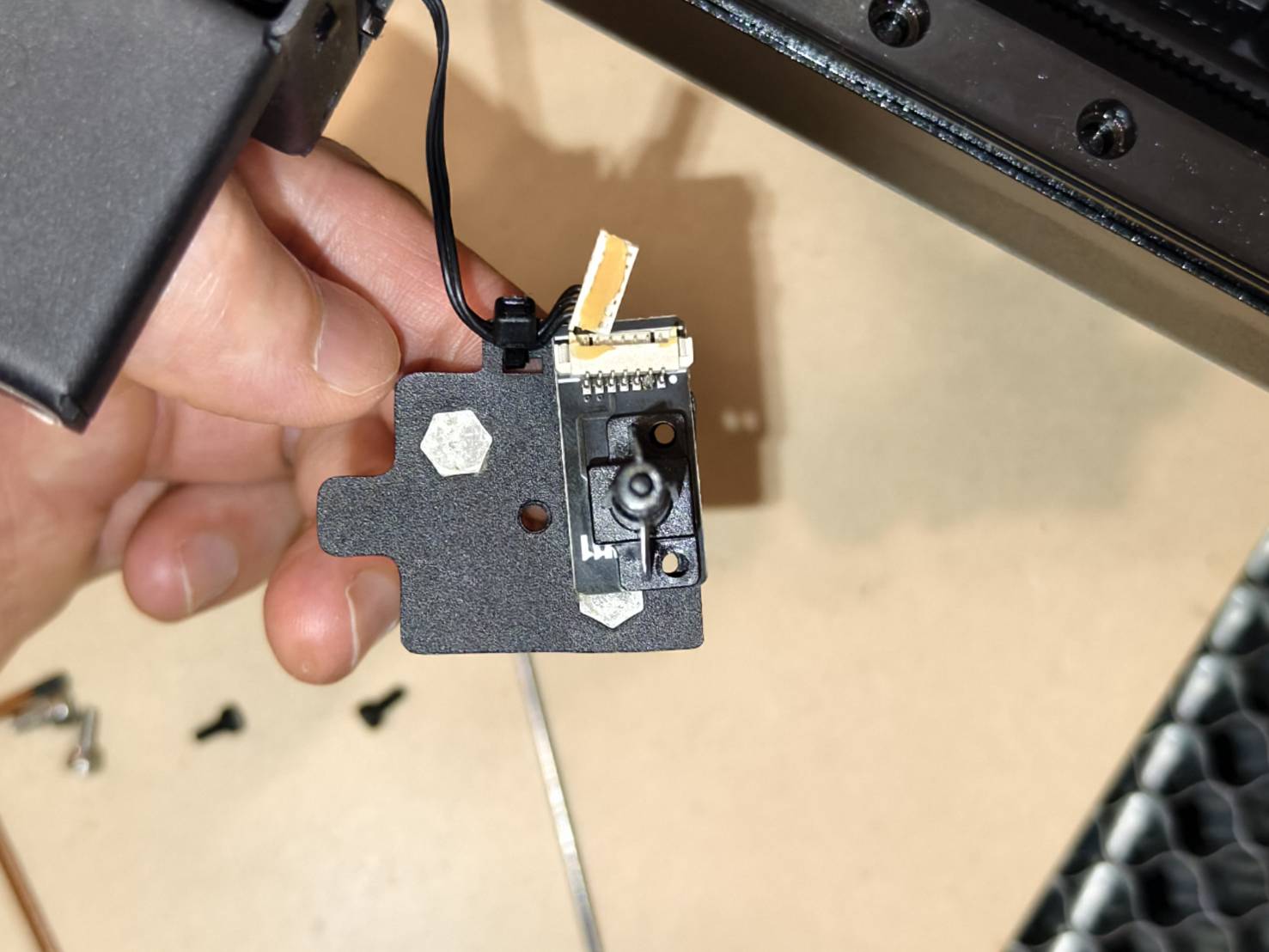

拔除電路板上的連接線。

注意：如果您只需要更換自動對焦探針，請直接跳至 步驟 5.

步驟 4

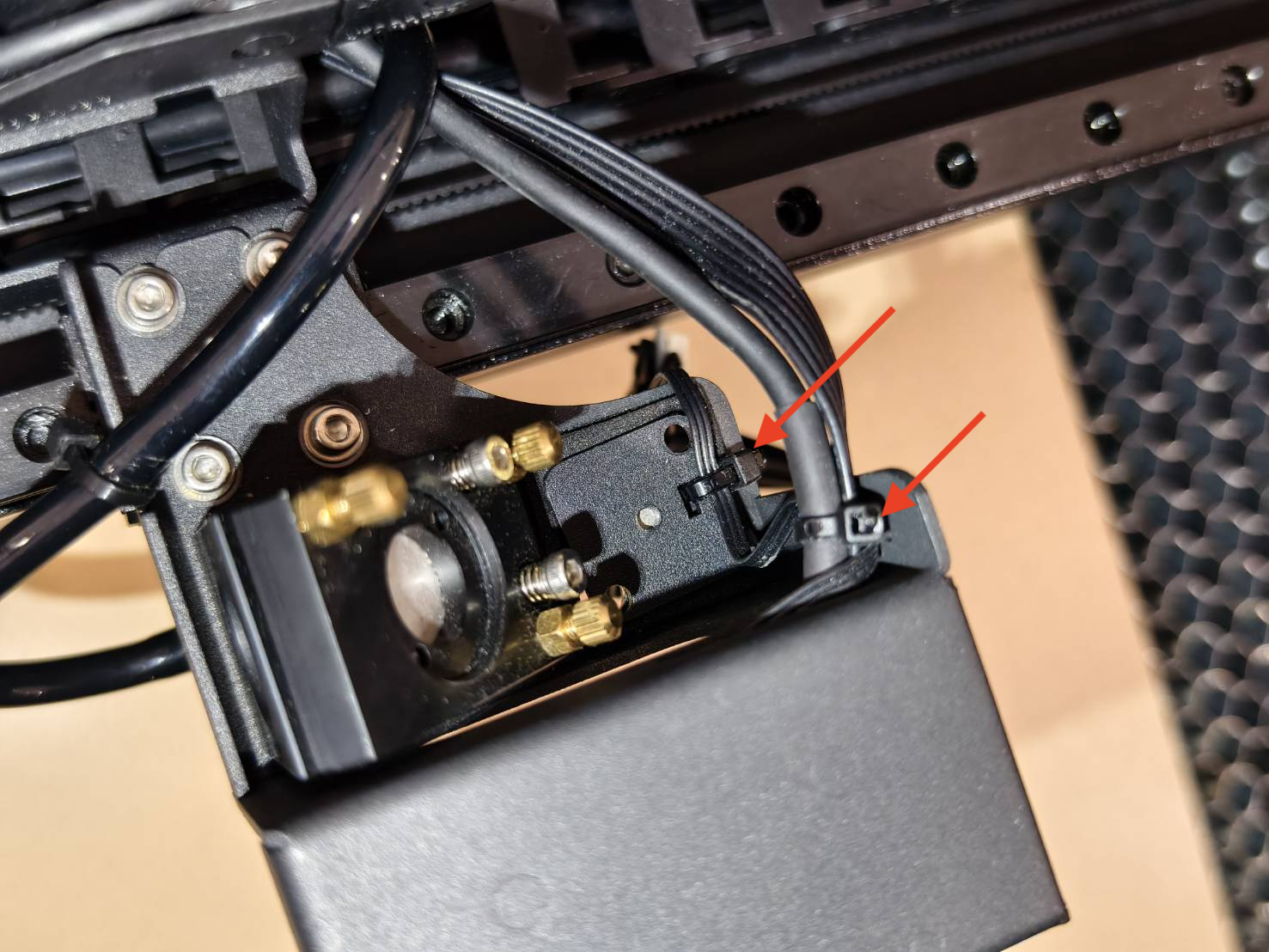

如有束線帶，請剪斷。

步驟 5

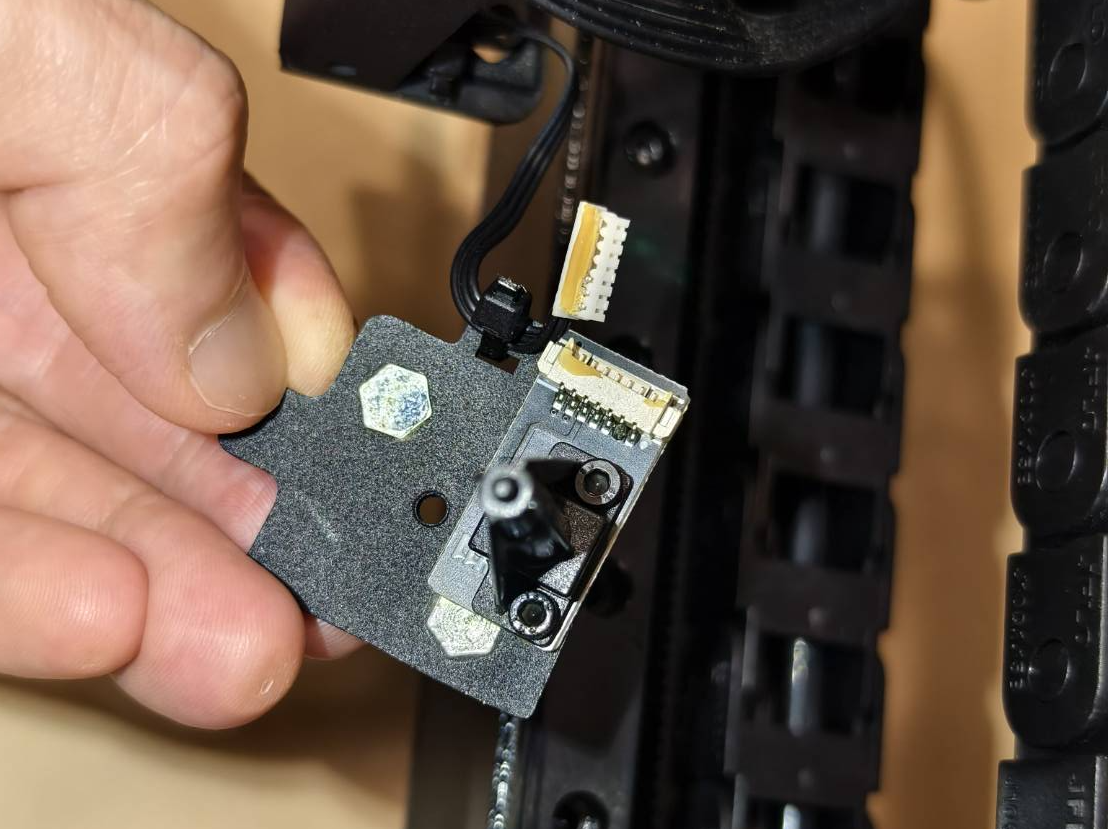

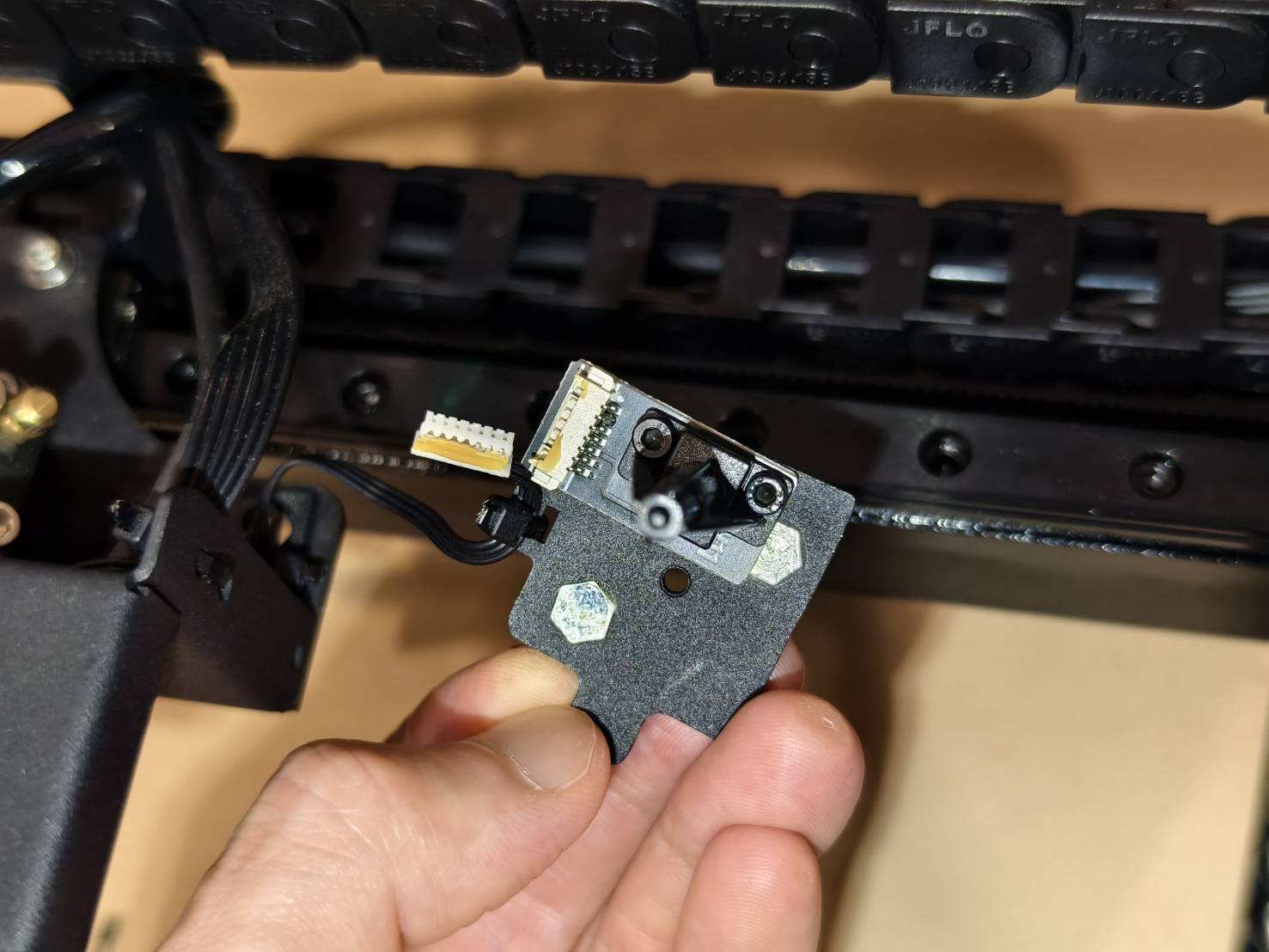

從電路板上拔除連接線。

步驟 6

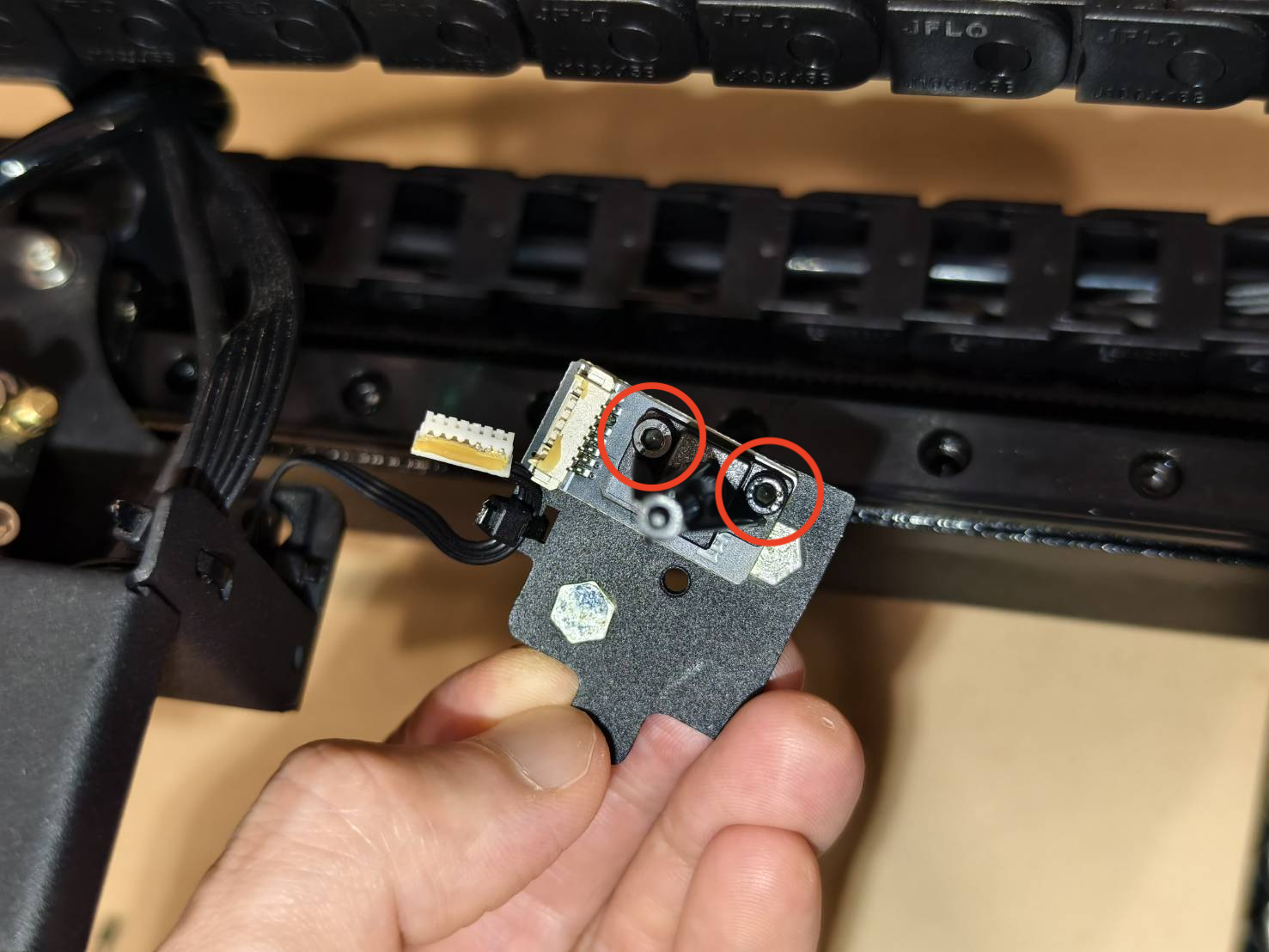

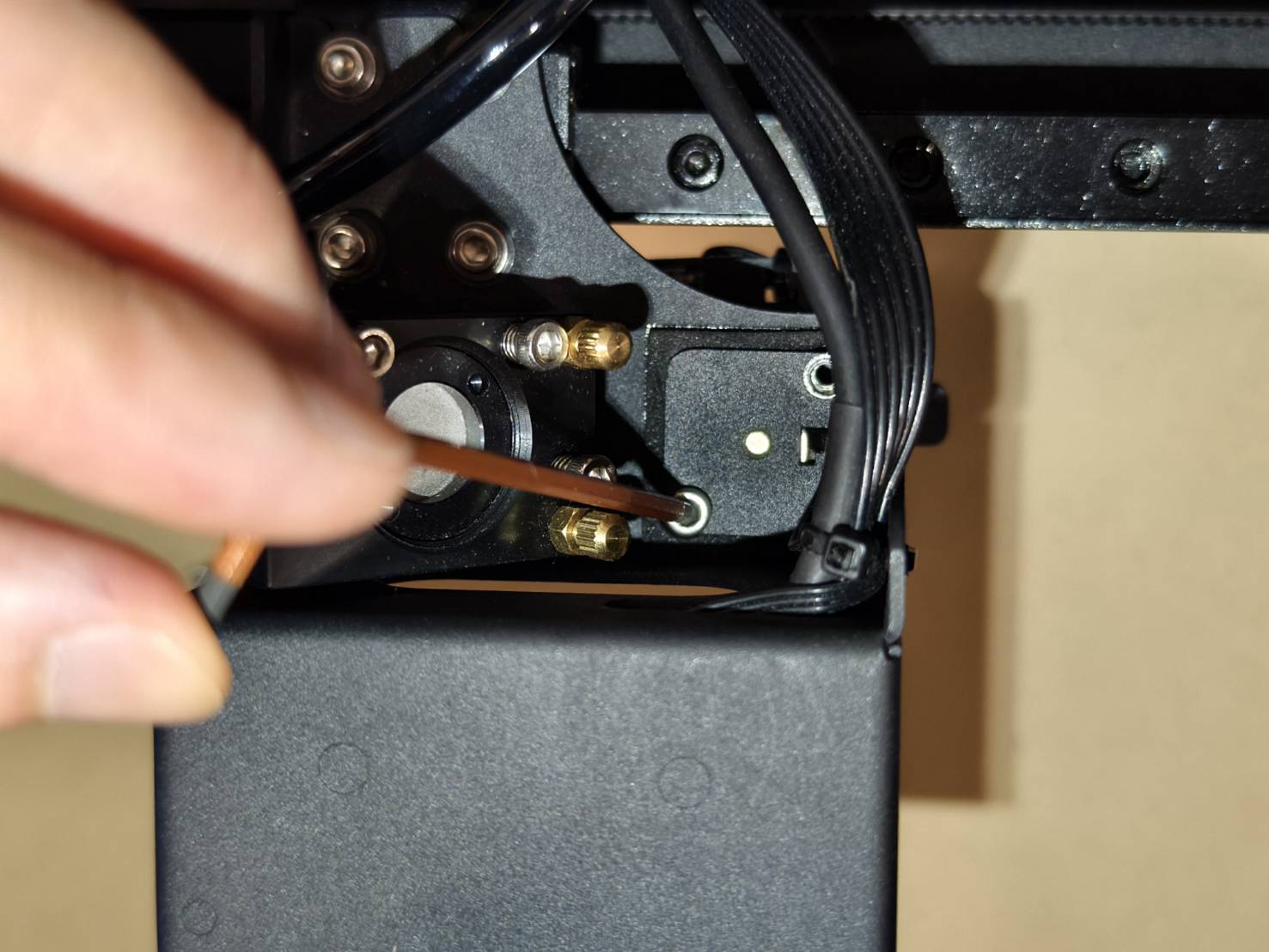

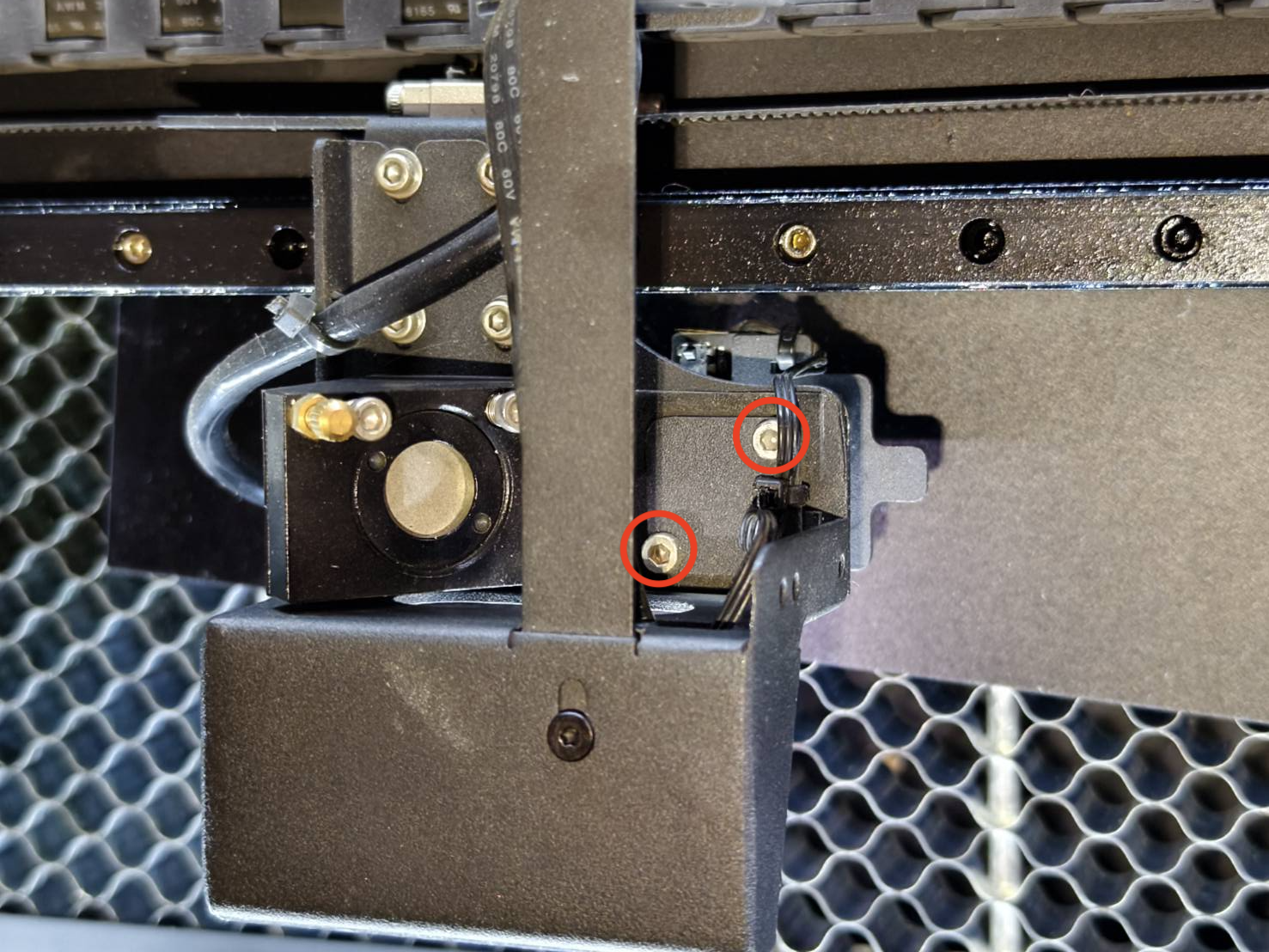

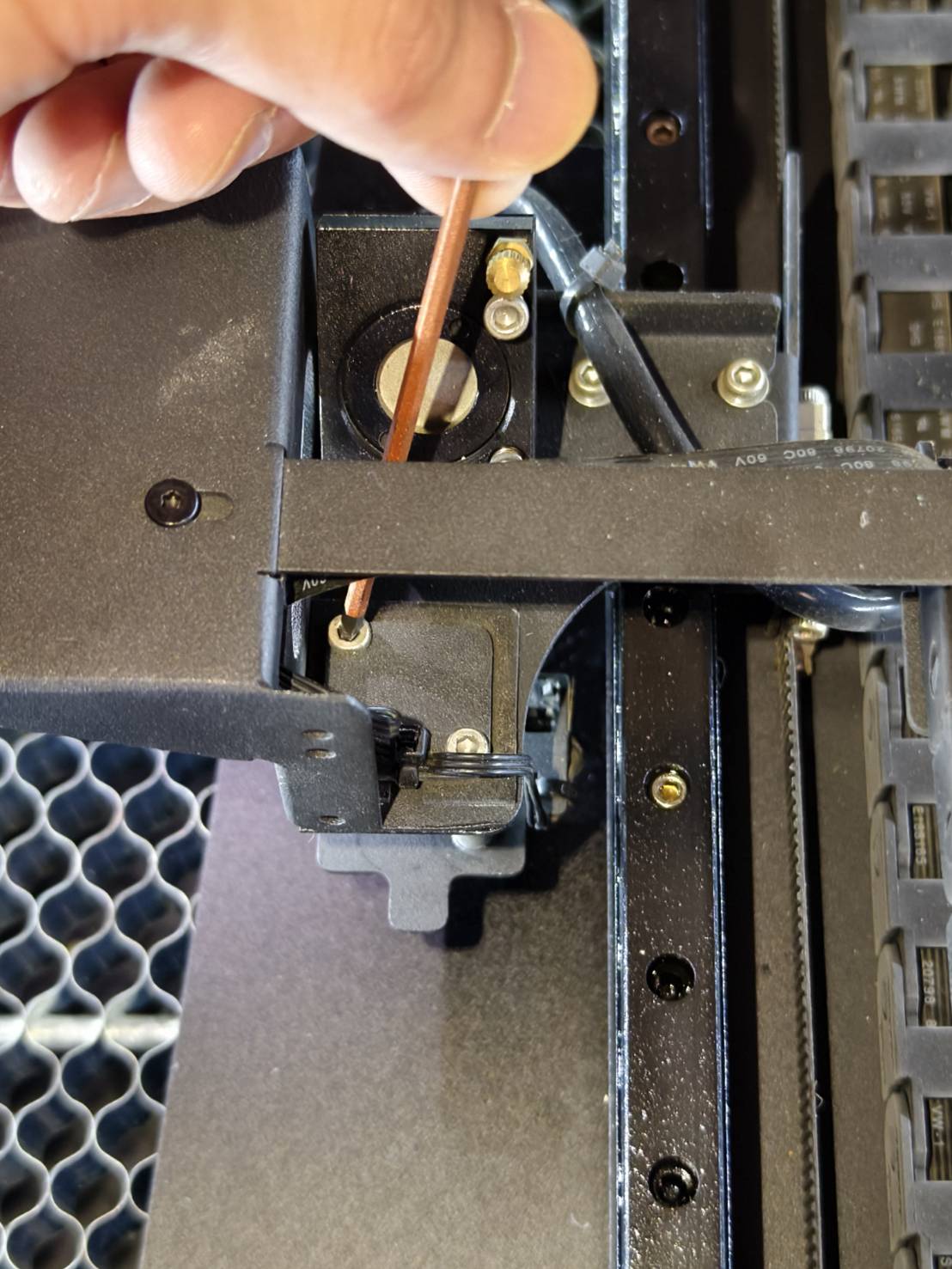

鬆開螺絲以拆卸電路板和探針。

注意：若僅需更換連接線，請直接跳至 步驟 9.

步驟 7

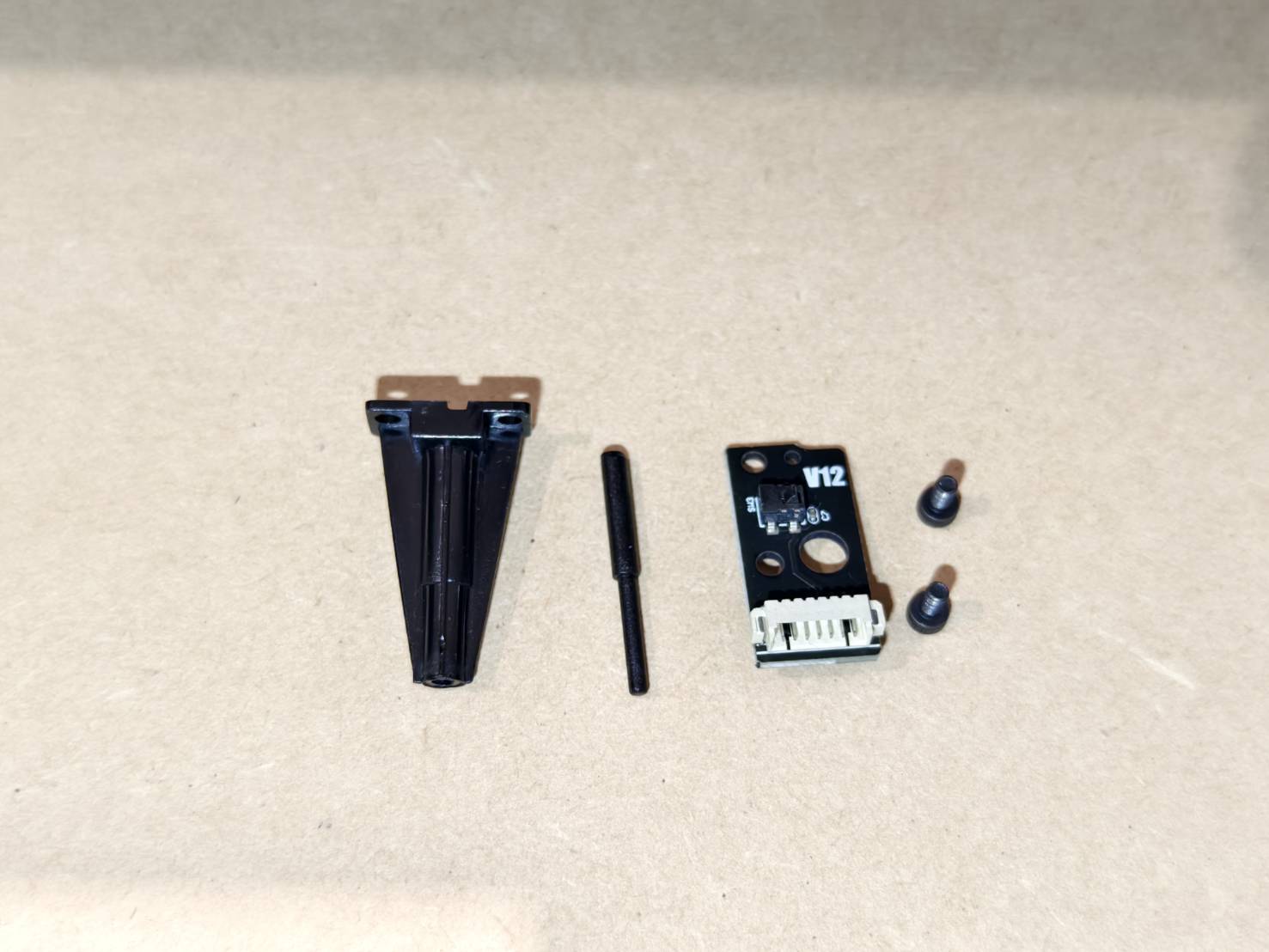

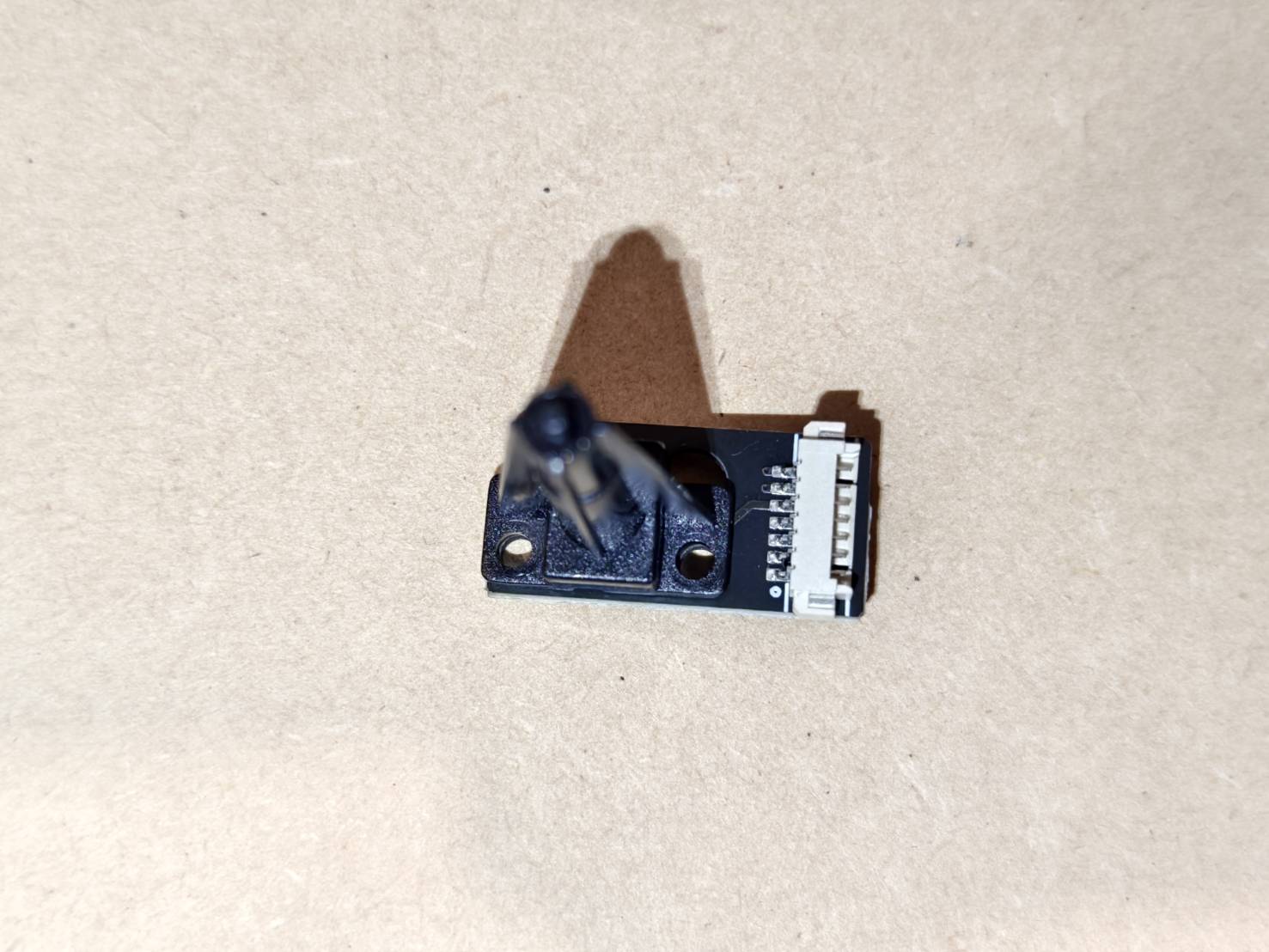

安裝新的電路板和探針。
請確保安裝順序和方向正確，如下圖所示。

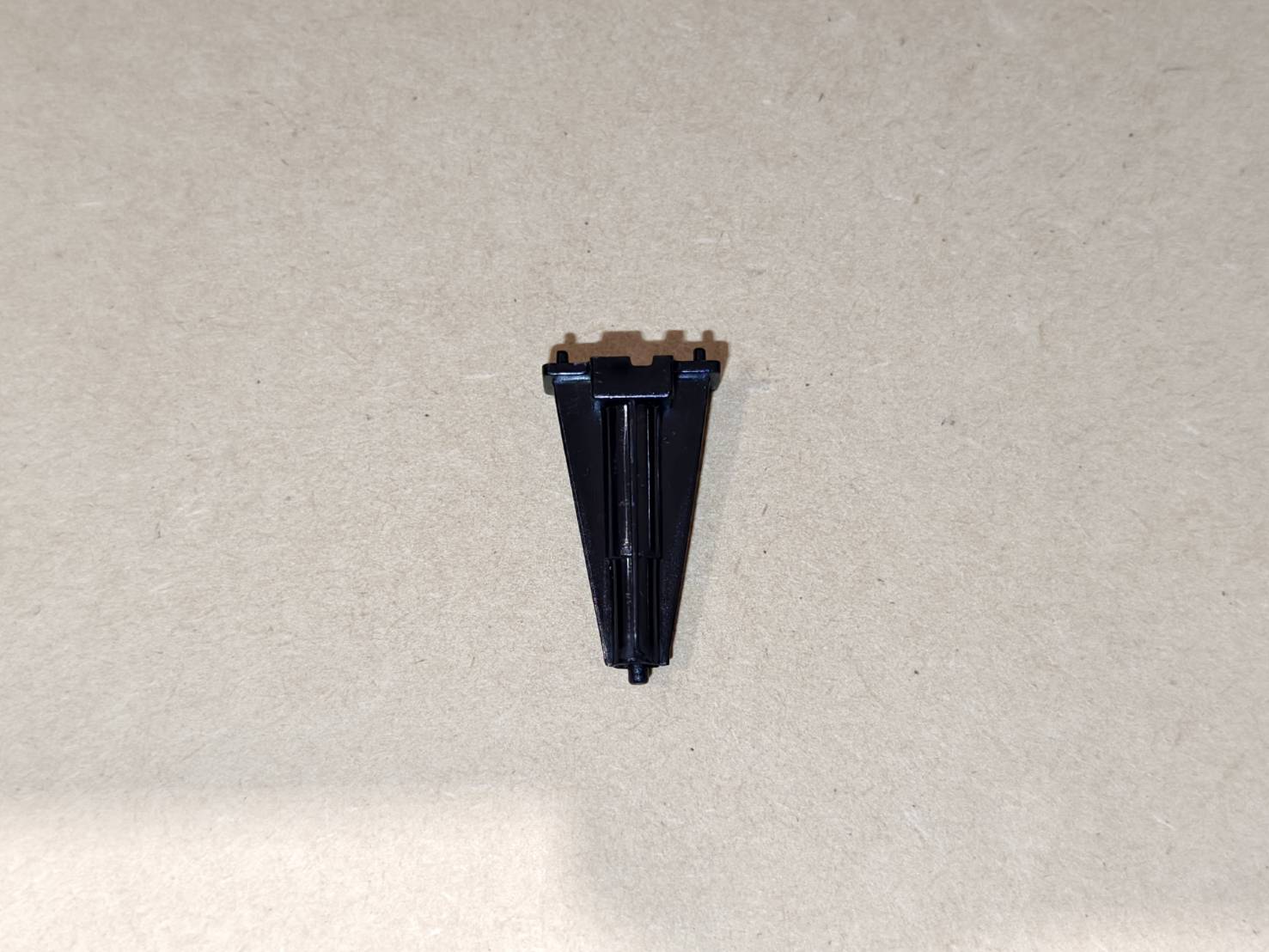

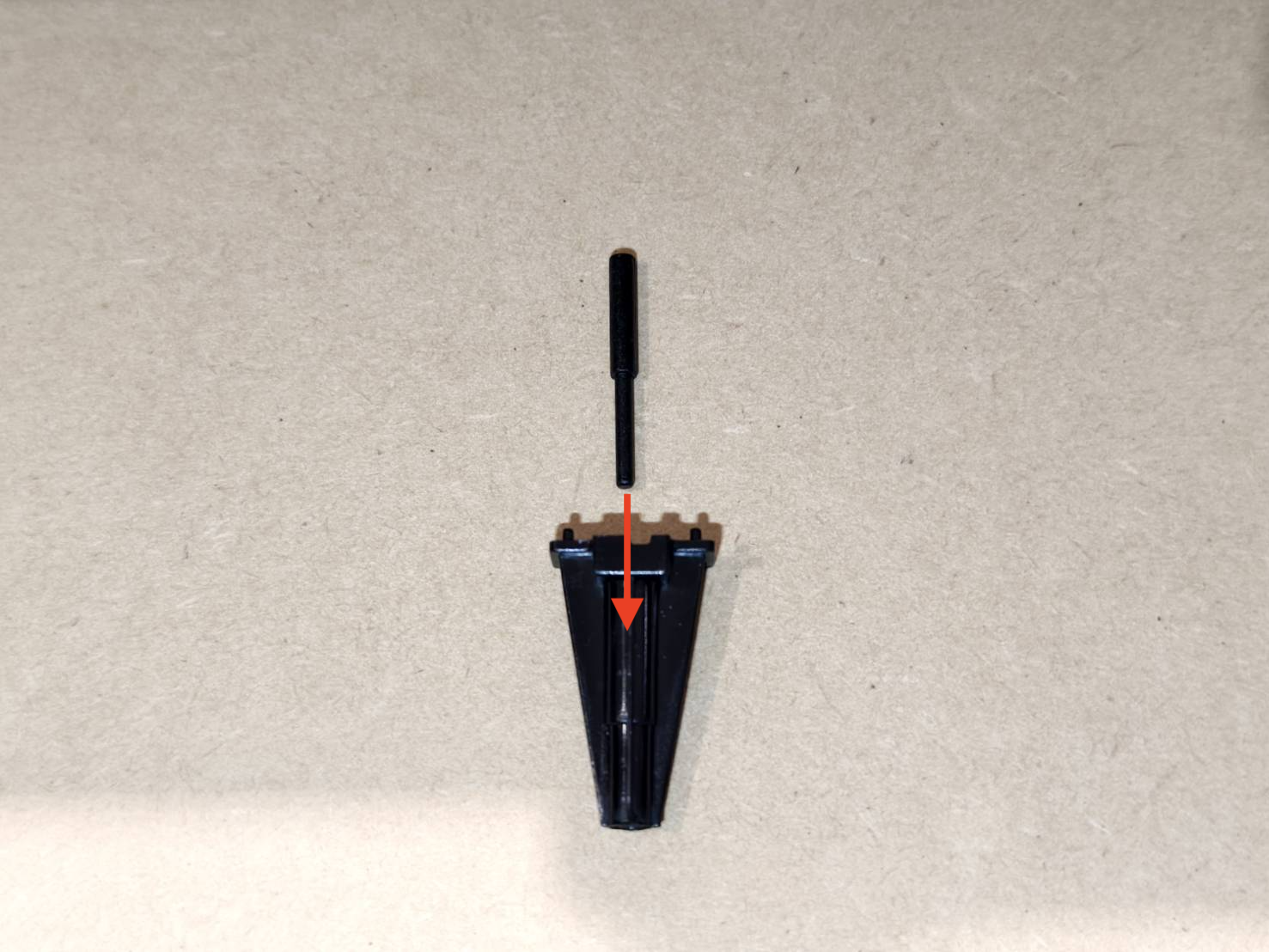

• 探針棒將置於外殼內。

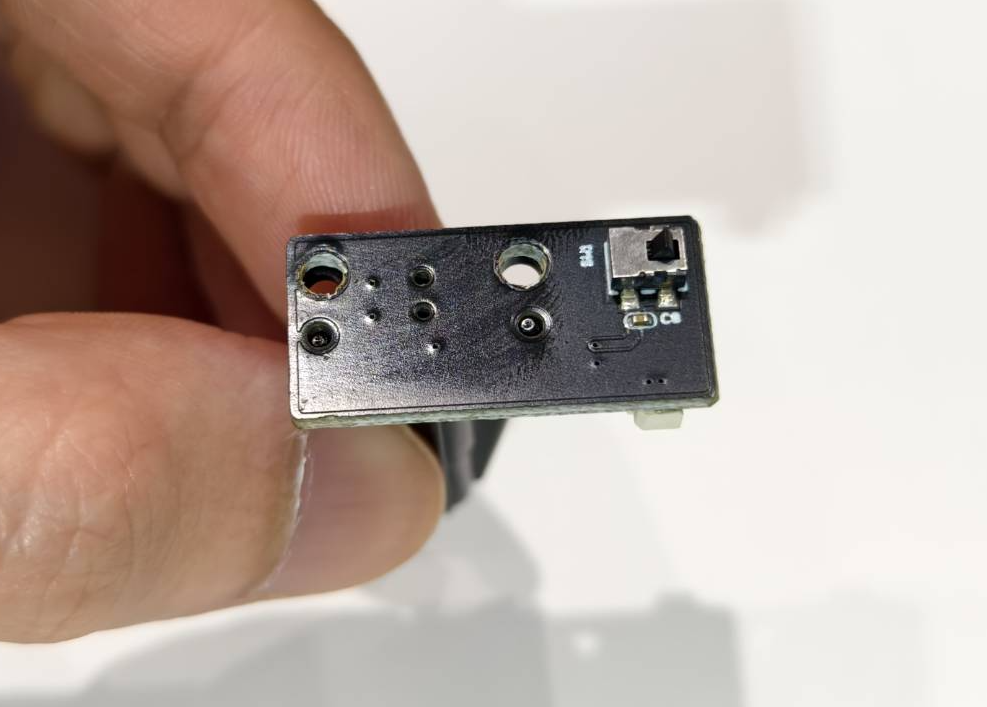

• 探針和外殼將如此放置於電路板上。





• 將組件固定在板上。



步驟 8

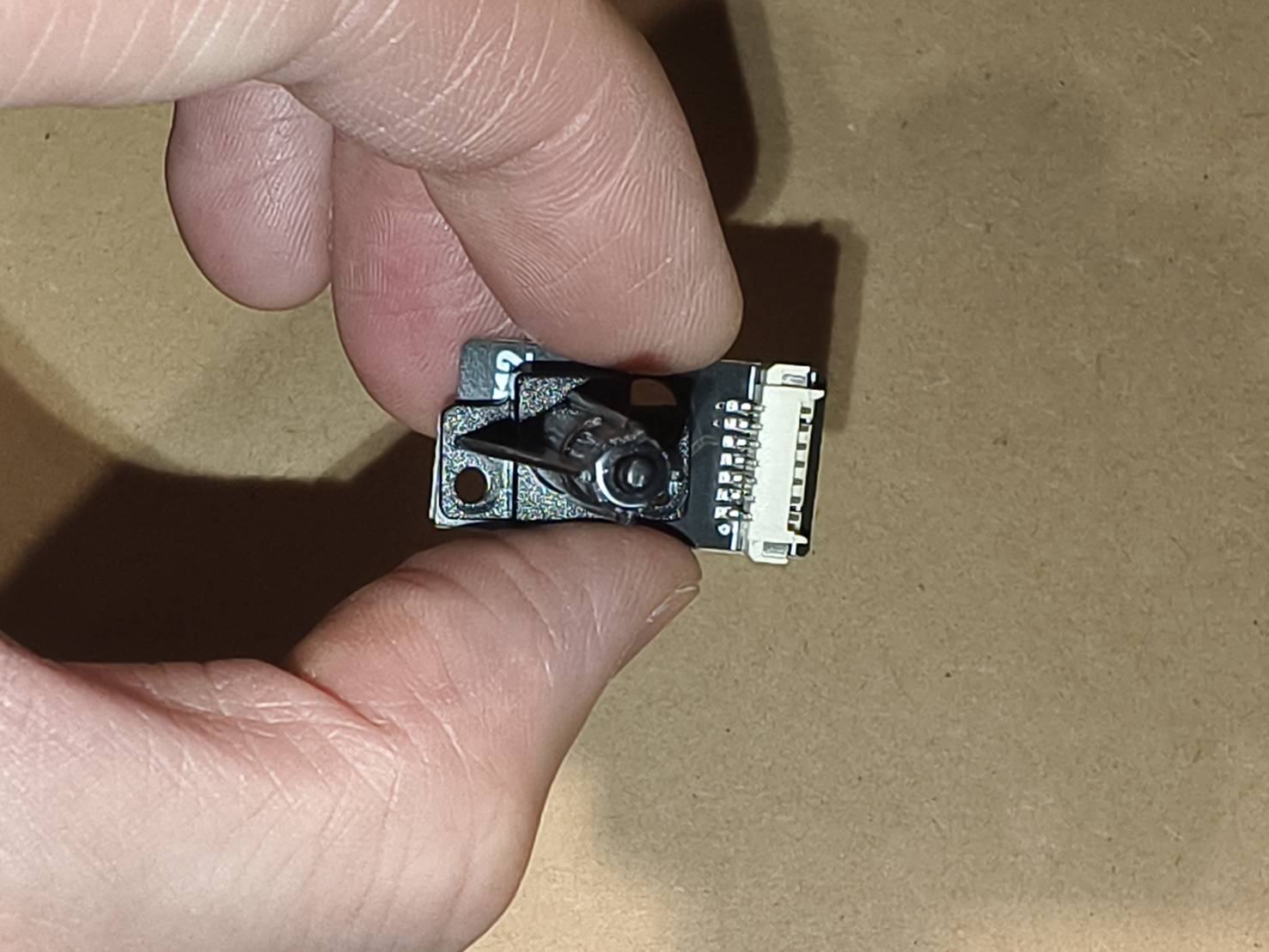

檢查探針是否已正確安裝。
用手指按壓探針。探針應能自行向上推動，如影片所示。
（如果您的探針無法向上推動，請重新執行 步驟 7.)

步驟 9

重新插入連接線或插入新的連接線。

步驟 10

確保電路板上的線纜連接良好。

步驟 11

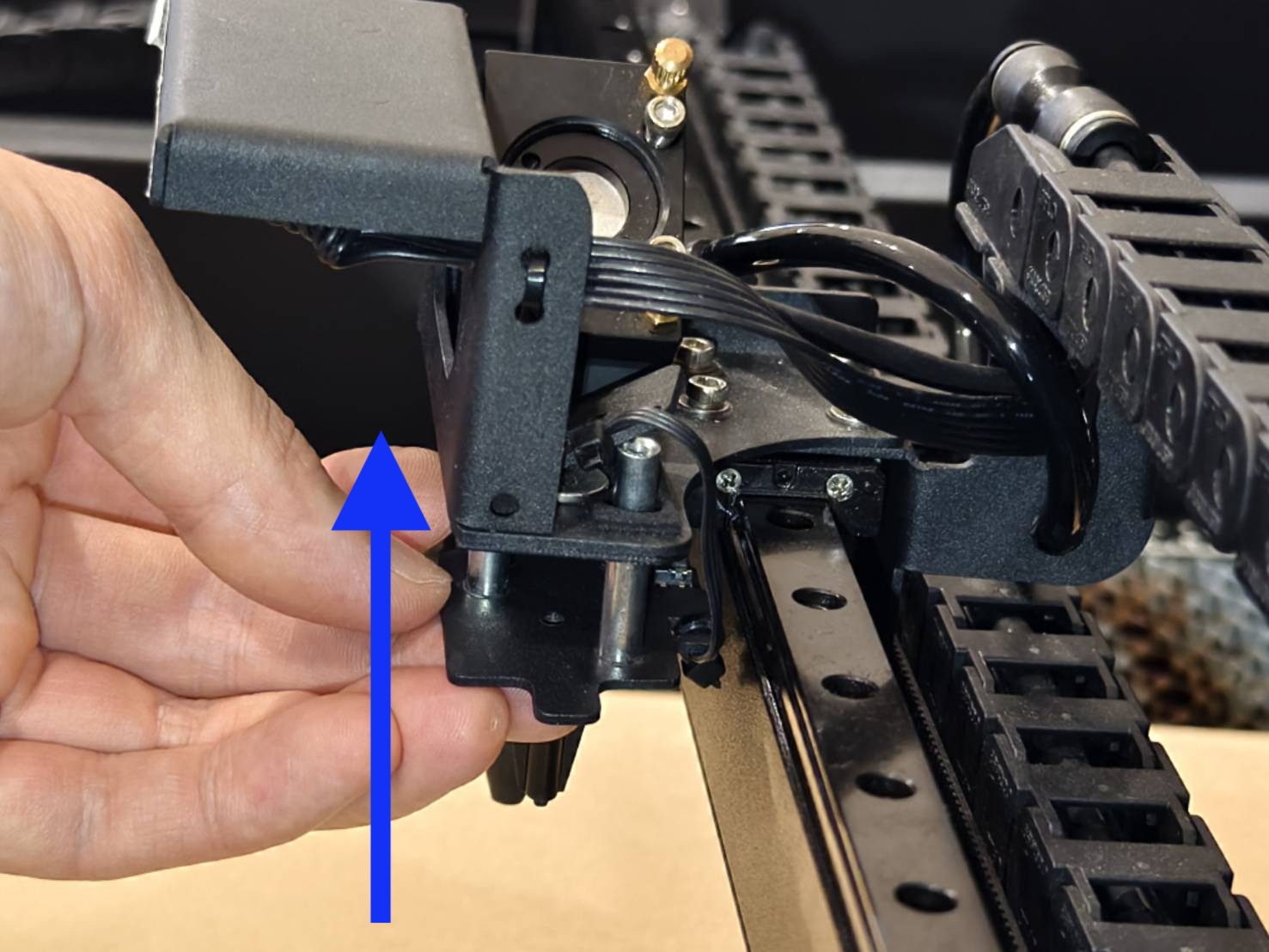

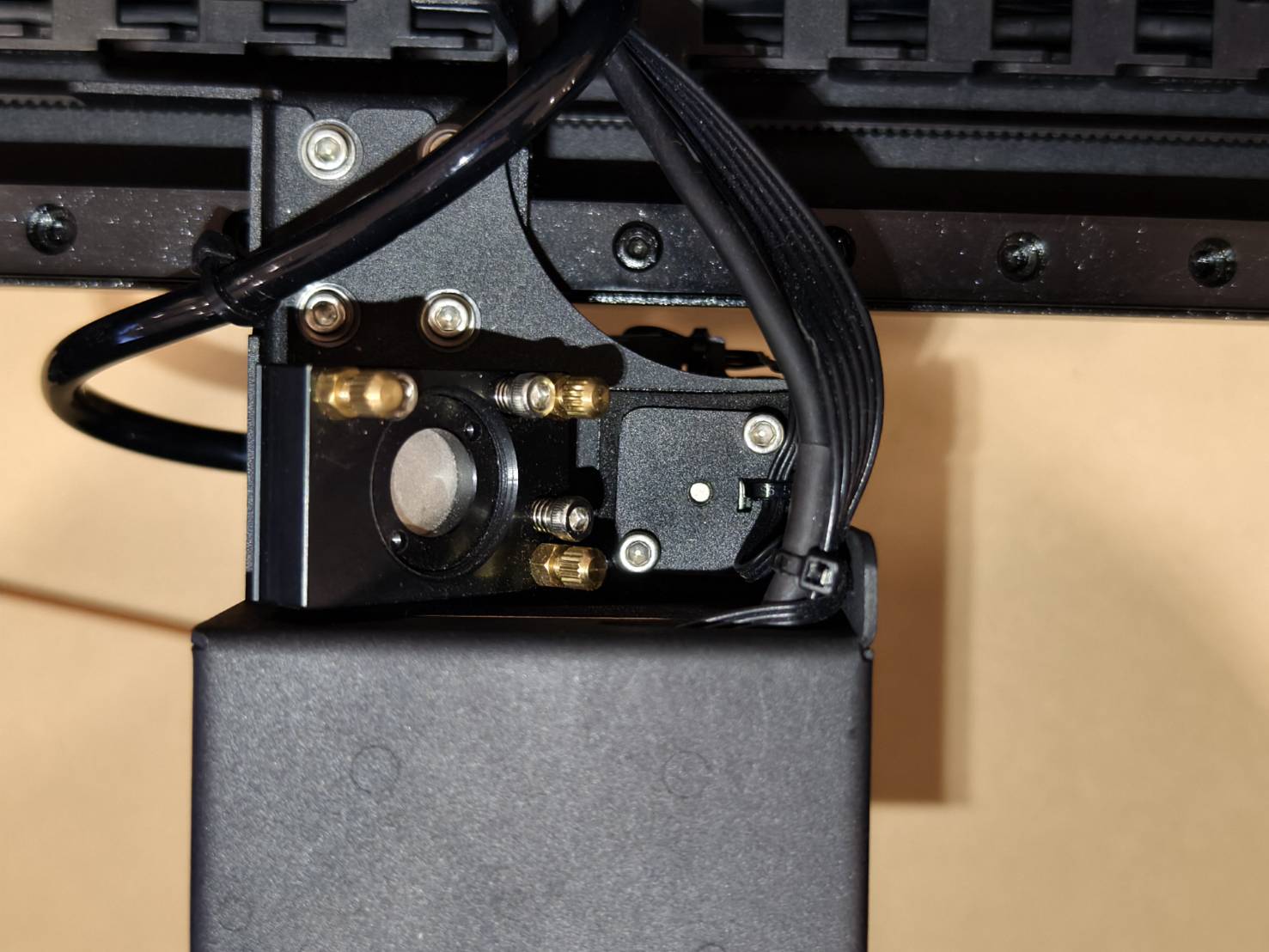

將自動對焦感測器組件的兩根軸桿插入雷射頭組件下方的開口。（確保把手位於右側。）

步驟 12

使用頂板固定自動對焦感測器組件。
