Beambox II - 自動送料套件 (D) 1000mm 設定

說明

本文將引導您如何使用自動送料套件開始雕刻。
自動送料套件可以與 Beambox II 搭配使用，無論是否安裝擴充底盒套件（底座）、開蓋套件及廣域雕刻套件。依據組合與使用情境的不同可能會有六種組合。 請參閱與您的設置相對應的說明。

Beambox II - 自動送料套件

---

內容物：

自動進料套件
#	項目名稱	說明	數量
1	進料器	控制材料移動和雕刻路徑的主要零件。	1個
2	滑軌	此零件內建白色滾珠輪，使材料能夠平穩移動。	5個
3	軌道固定橫梁	這是用於水平安裝以穩定結構的橫桿或橫梁。	1個
4	皮帶	這是將安裝在進料器上的同步帶，負責其運動。	1個
5	皮帶壓塊	它是用於固定皮帶位置的皮帶固定器。	2個
6	滑軌連接器	用於連接滑軌以延長軌道長度。	6個
7	限位滑輪組	用於限制材料的位置，防止其偏離正確路徑。	1組
8	限位滑輪平台	這是放置滾輪的平台。平台的位置可根據材料尺寸進行調整。	2個
9	軌道墊高腳架	可視為用於提升整個裝置的支腳。	5個
10	轉接盒	這是連接線的轉接器，一個插槽用於連接機器，另一個用於連接進料器。	1個
11	直軌磁鐵塊	此零件的目的是限制材料位置，類似滾輪的功能。它也用於將裝置固定在機器上。	4個
12	L型定位支架	磁鐵將安裝在支架上，以吸附在機器上。	2個
13	M5 T型螺母	這將作為磁鐵的螺帽。	4個
14	直軌固定夾塊	這將用於將裝置固定在機器上。某些設置不需要此零件。	1個
15	連接線	用於連接機器和轉接器的連接線。	1個
16	M5*6 螺絲	短螺絲	6個
17	M5*12 螺絲	中螺絲	6個
18	M5*22 螺絲	長螺絲	6個
19	M4 六角螺絲起子	此工具用於安裝裝置。	1個
20	2.5mm 六角扳手	此工具用於安裝裝置。	1個
21	2mm 六角扳手	此工具用於安裝裝置。	1個
22	10mm 開口扳手	此工具用於調整或更換進料器的滾輪。	1個
23	白色滾珠輪	這是內建於滑軌上白色滾珠輪的備用零件。	3個

自動送料套件擴充包
#	項目名稱	說明	數量
1	滑軌	此部件內建白色滾珠輪，使材料能夠平穩移動。	6個
2	滑軌連接器	用於連接滑軌以延長軌道長度。	6個
3	軌道固定橫梁	這是需要水平安裝以穩定結構的橫桿或橫樑。	2個
4	軌道墊高腳架	可視為用於抬高整個裝置的支腳。	5個
5	M5*6 螺絲	短螺絲	8個
6	M5*22 螺絲	長螺絲	6個
7	M5*25 螺絲	超長螺絲	4個
8	3m (300mm) 皮帶	使用最長設置時，此皮帶將用於替換原有的皮帶。	1個
9	延長線	使用最長設置時，此延長線將用於延長進料器的連接線。	1個
10	白色滾珠輪	這是內建於滑軌上白色滾珠輪的備用零件。	3個

---

步驟 D1

安裝 Beambox II - 廣域雕刻與開蓋套件



---

步驟 D2

安裝 Beambox II - 擴充底盒套件（底座），並打開底部蓋板，請參考下方的教學。
Beambox II - 擴充底盒套件
(請略過擴充底盒部分的安裝。)

---

步驟 D3

安裝完擴充底盒套件（底座）並打開底部蓋板後，請關閉機器並拔除電源線。

---

步驟 D4

找到主滑軌（有皮帶的那一條），並卸下滑軌連接件。
（其他滑軌上也可能有滑軌連接件。）

---

步驟 D5

鬆開皮帶，並找到它的長邊。
使用小內六角扳手鬆開皮帶固定器。

皮帶短邊	皮帶長邊



同時，請將短邊的皮帶固定器鎖緊。

---

步驟 D6

準備進料器和主滑軌。

將主軌道插入滑輪，並將帶子較長的一側先插入。
將帶子勾住齒輪，並將其引導向下，形成一個尖頂形狀。
必須按照此方向插入，確保帶子較長的一側與送料器的平面保持在同一側。

---

步驟 D7

準備兩個軌道連接器和一根擴展軌道（帶有白色滾珠）。

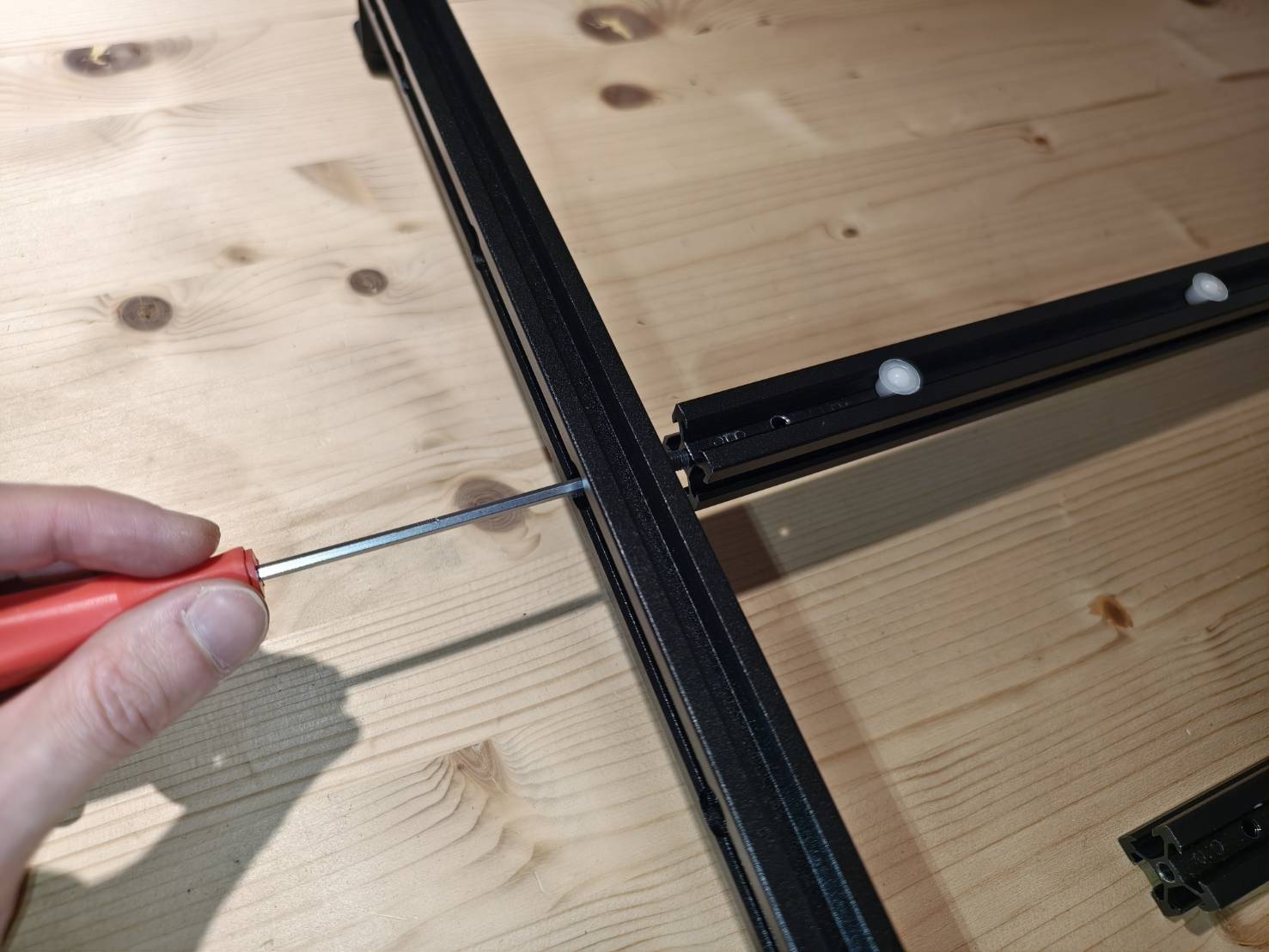

每個連接塊有四顆螺絲。將兩顆螺絲固定在主軌道上，另外兩顆固定在擴展軌道上，以達到牢固夾緊的效果。

（注意：確保擴展軌道上有白色輪子，因為這些輪子是用來讓送料器移動的。連接器必須位於白色輪子的同一側，並且在白色輪子的底部。）

---

步驟 D8

使用先前拆下的帶扣固定長邊的皮帶。
（請在固定之前，確保皮帶已經拉緊。）



請確保皮帶已經正確掛上滑輪。如果沒有，請拆下帶扣並重新插入送料器。

---

步驟 D9

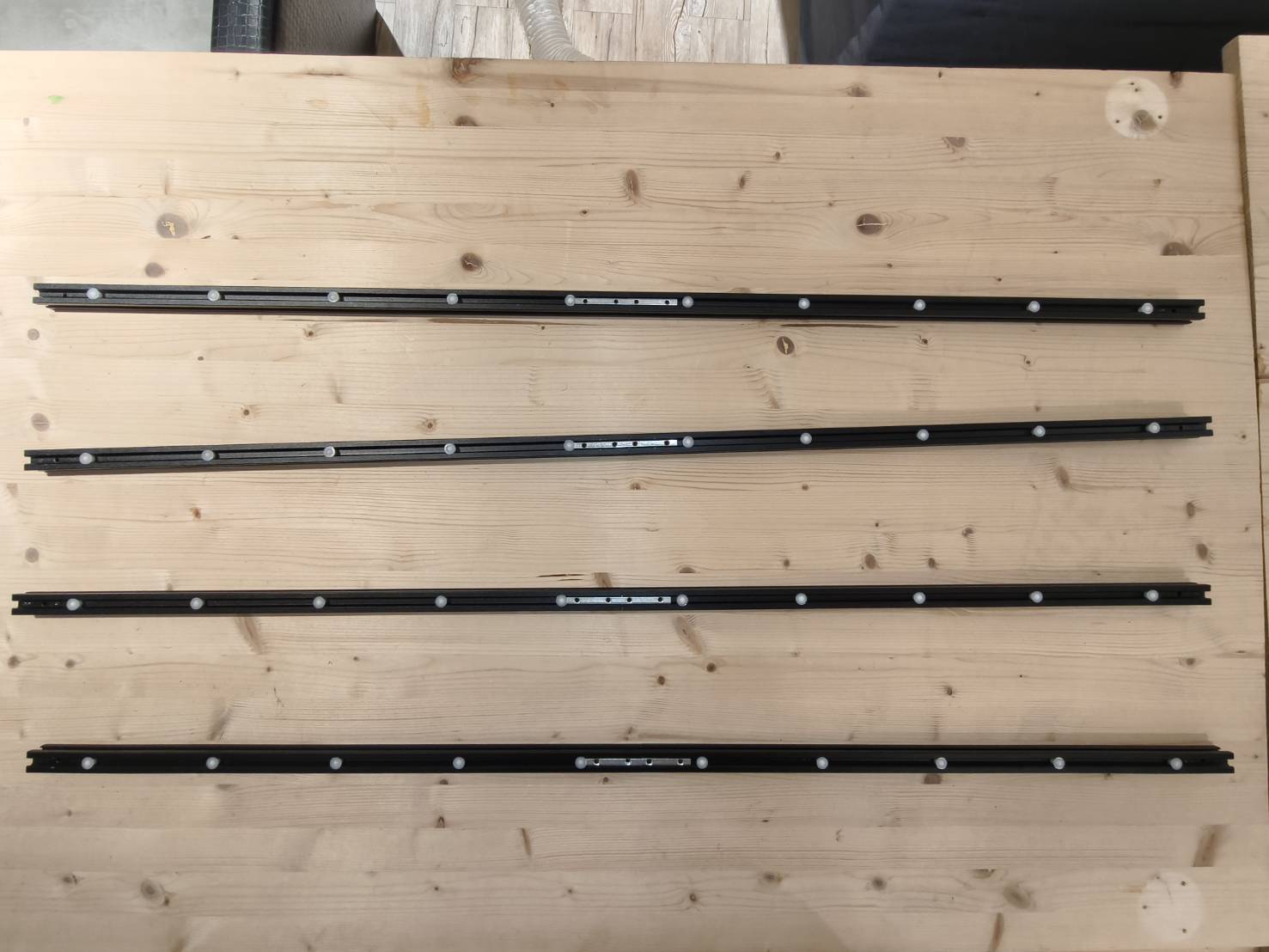

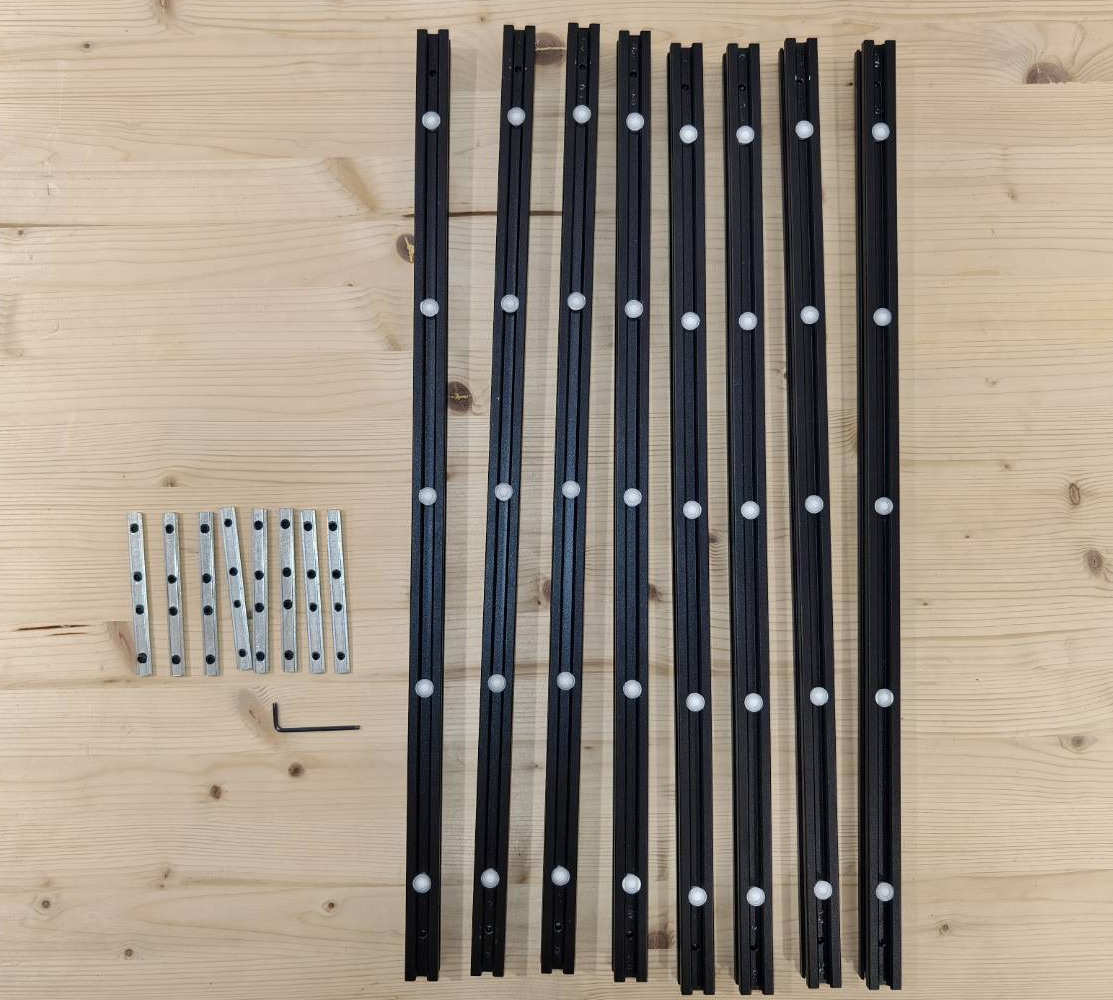

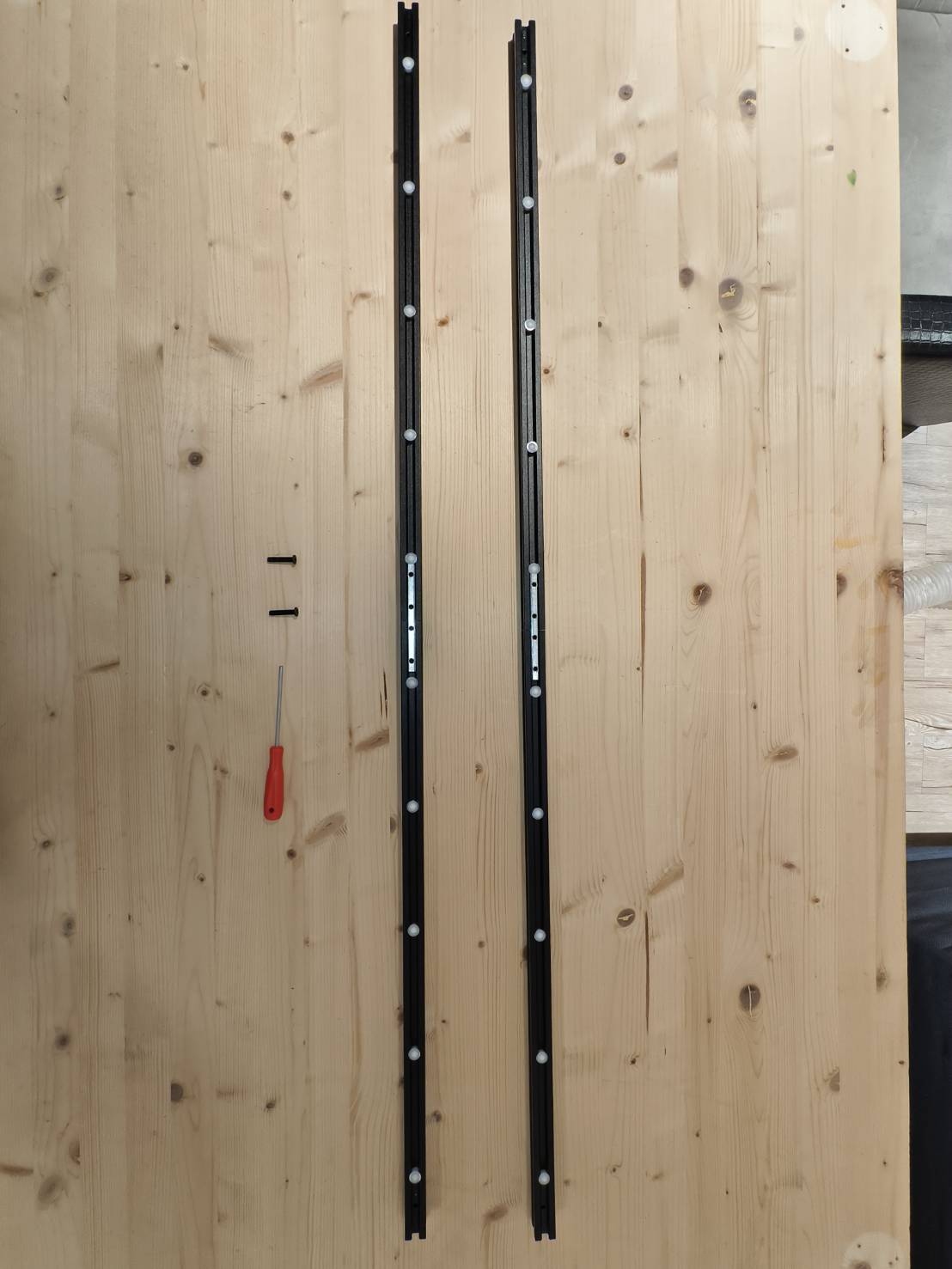

找到直軌x8、直軌連接桿x8，然後將每一組連接延長，最後共得四組延長直軌。
安裝方法可以比照這個步驟，或下面的步驟。

---

步驟 D10

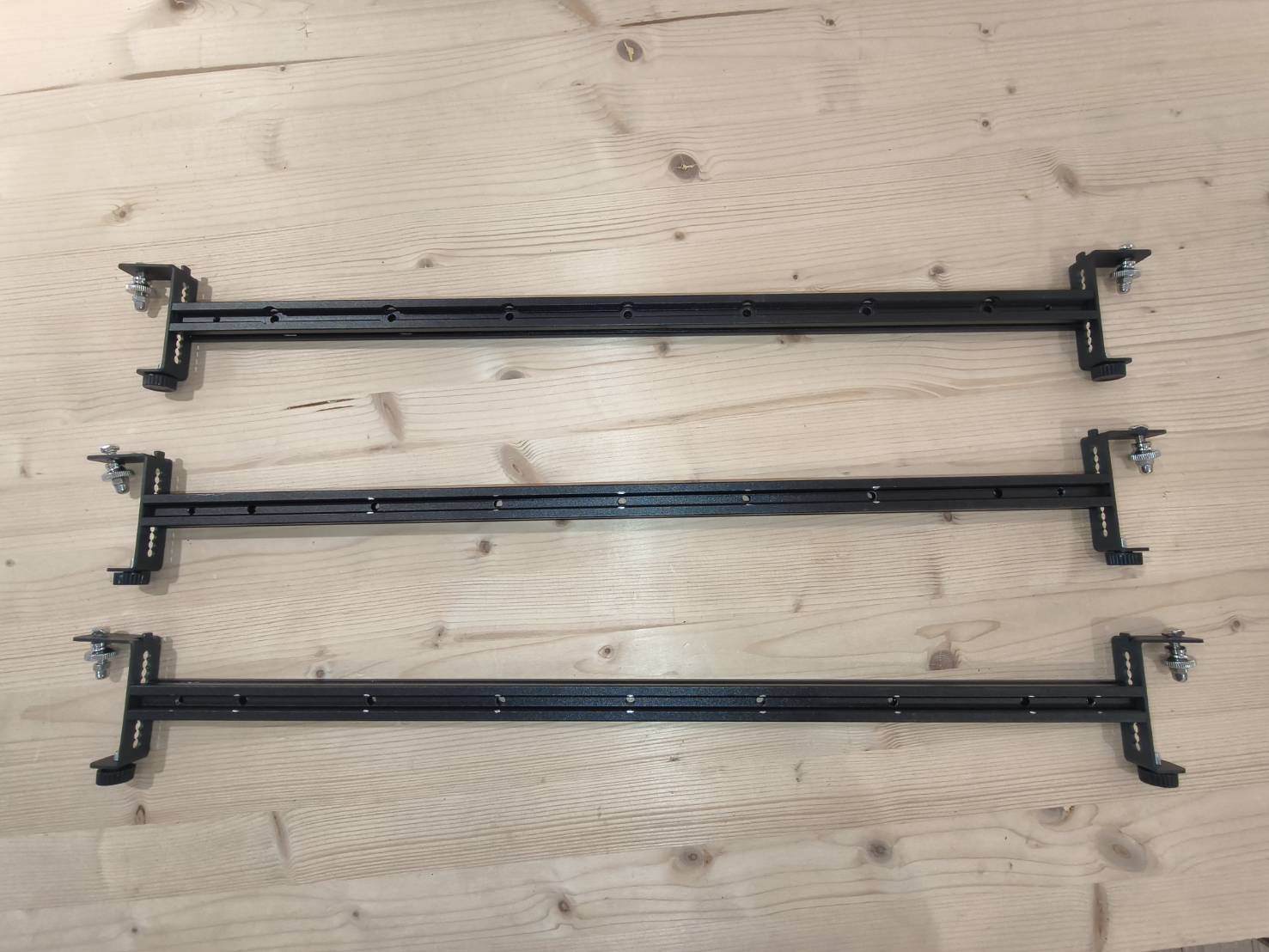

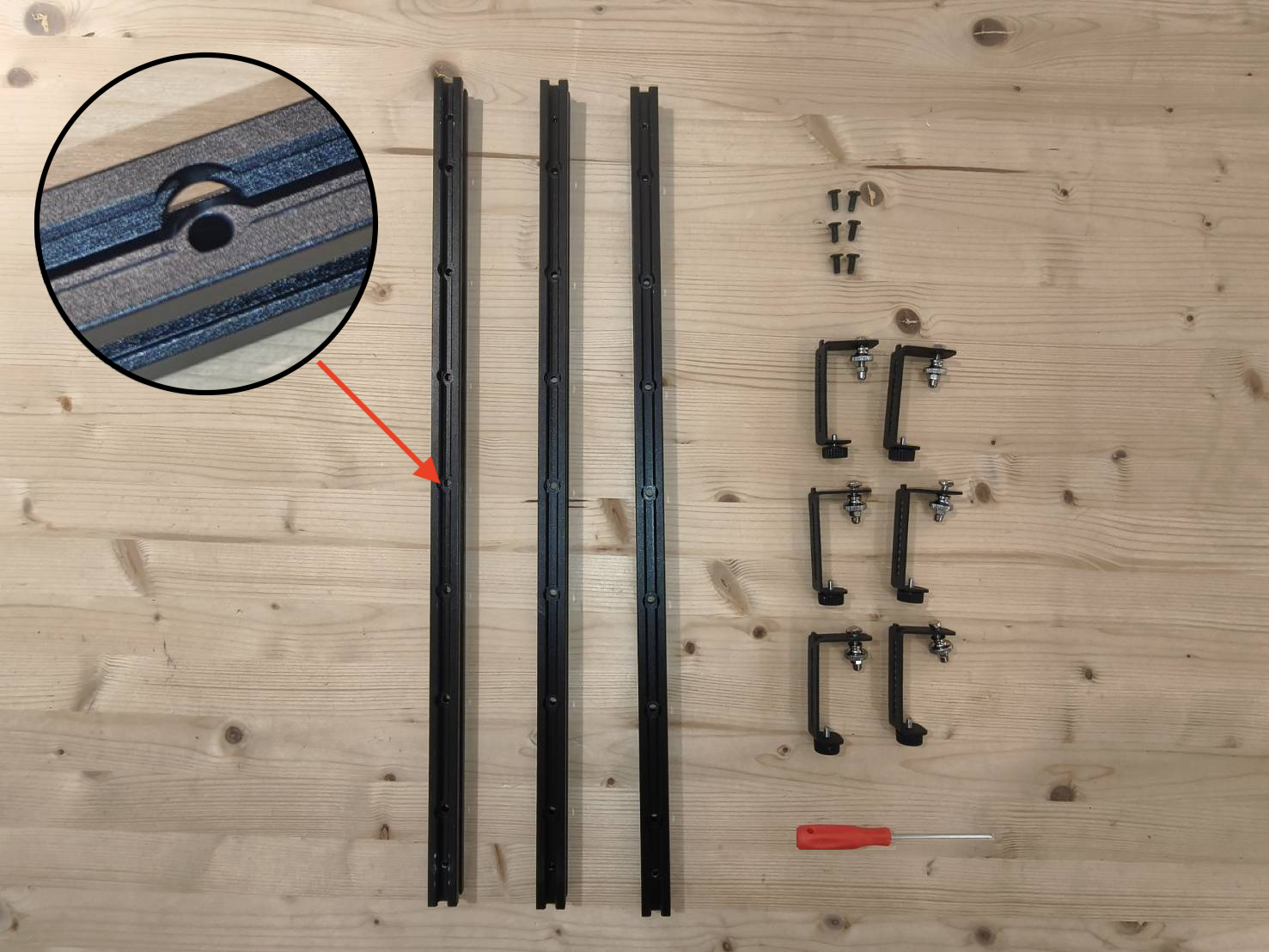

找到橫樑(沒有白色滾珠)x3、支撐腳x6、短螺絲(M5*6)x6。
請注意，橫樑沒有白色滾珠，且有螺絲孔上緣有擴大。

使用短螺絲，將支撐腳安裝在橫梁的兩側，最後共得3組橫梁+支撐腳的組合件。
建議將所有的支撐腳，都鎖在標示“5”的孔，即最中間的孔。

安裝方法如下：

請確認當橫樑立起時，螺絲孔是在側邊，不是上下。
若不是在側邊，請鬆開螺絲，將支撐腳轉向，再鎖緊。

---

Step D11

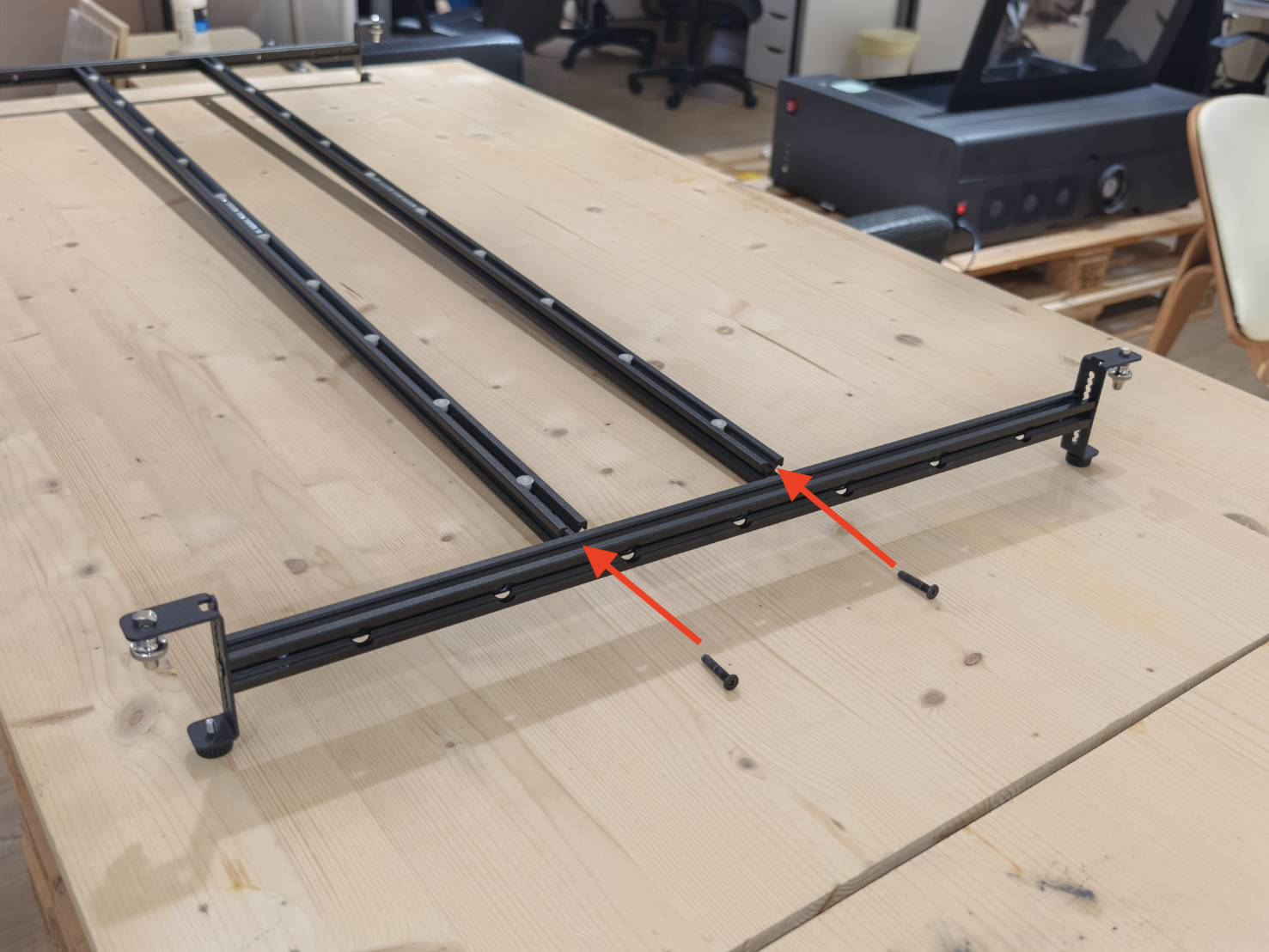

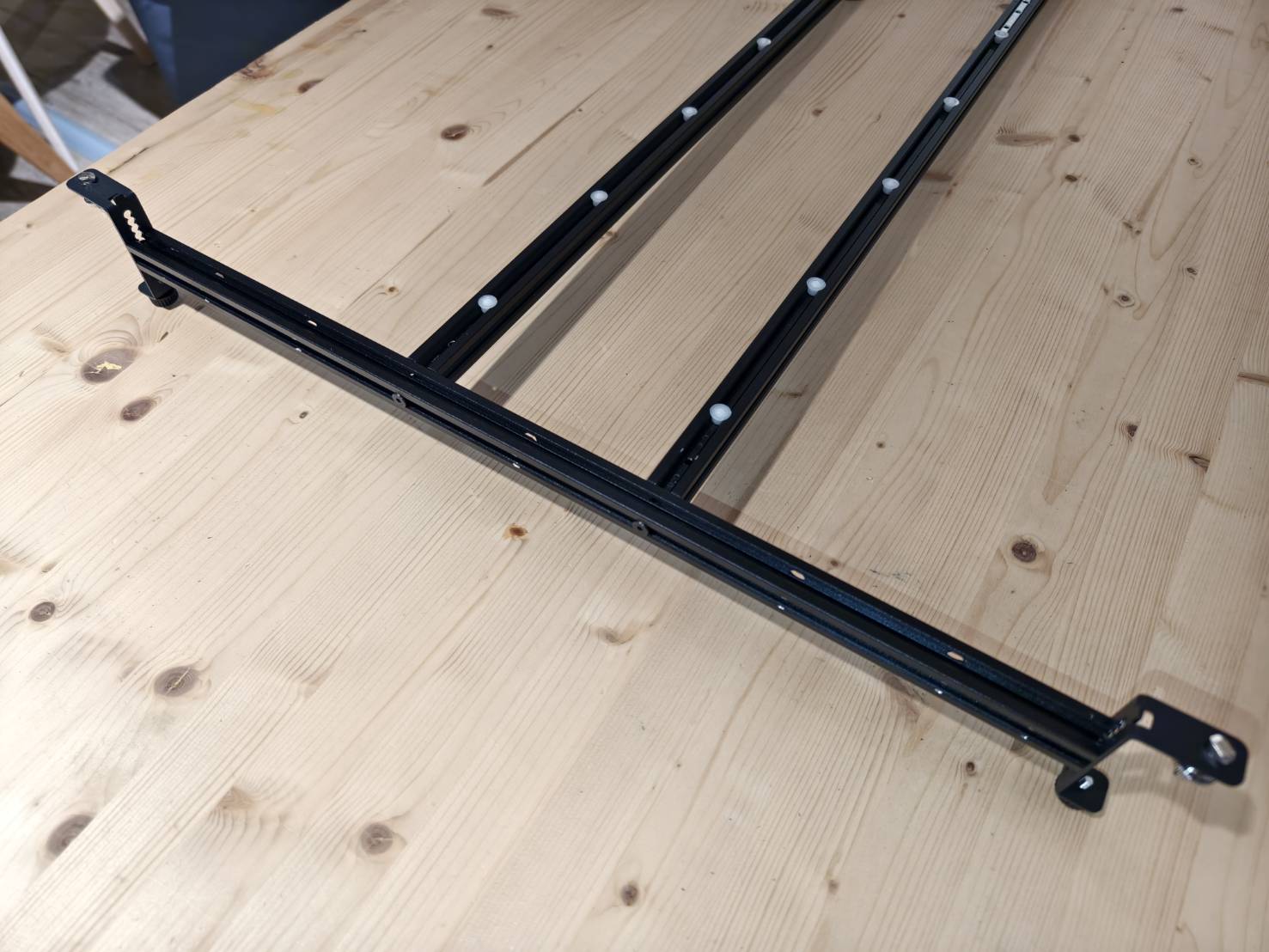

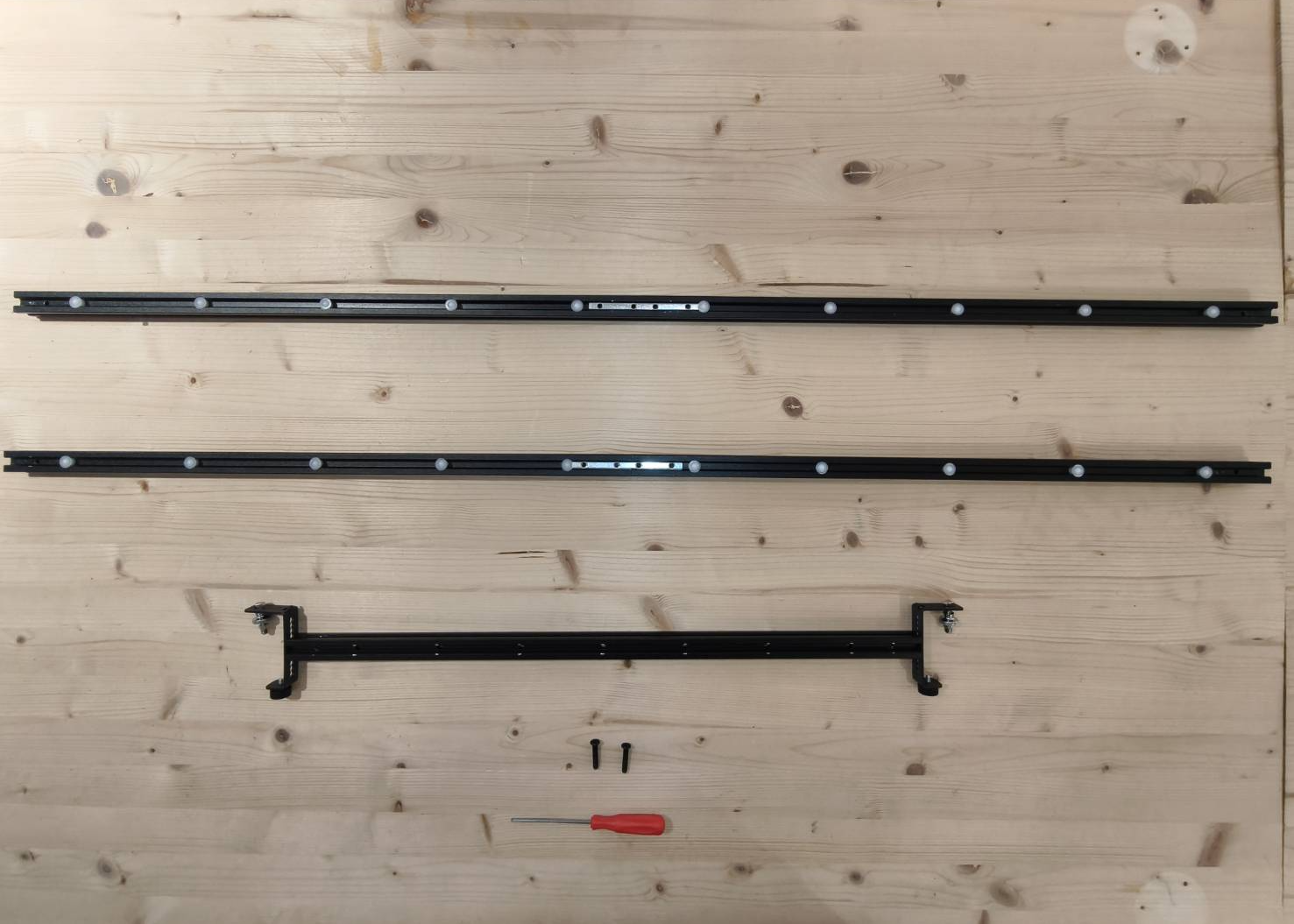

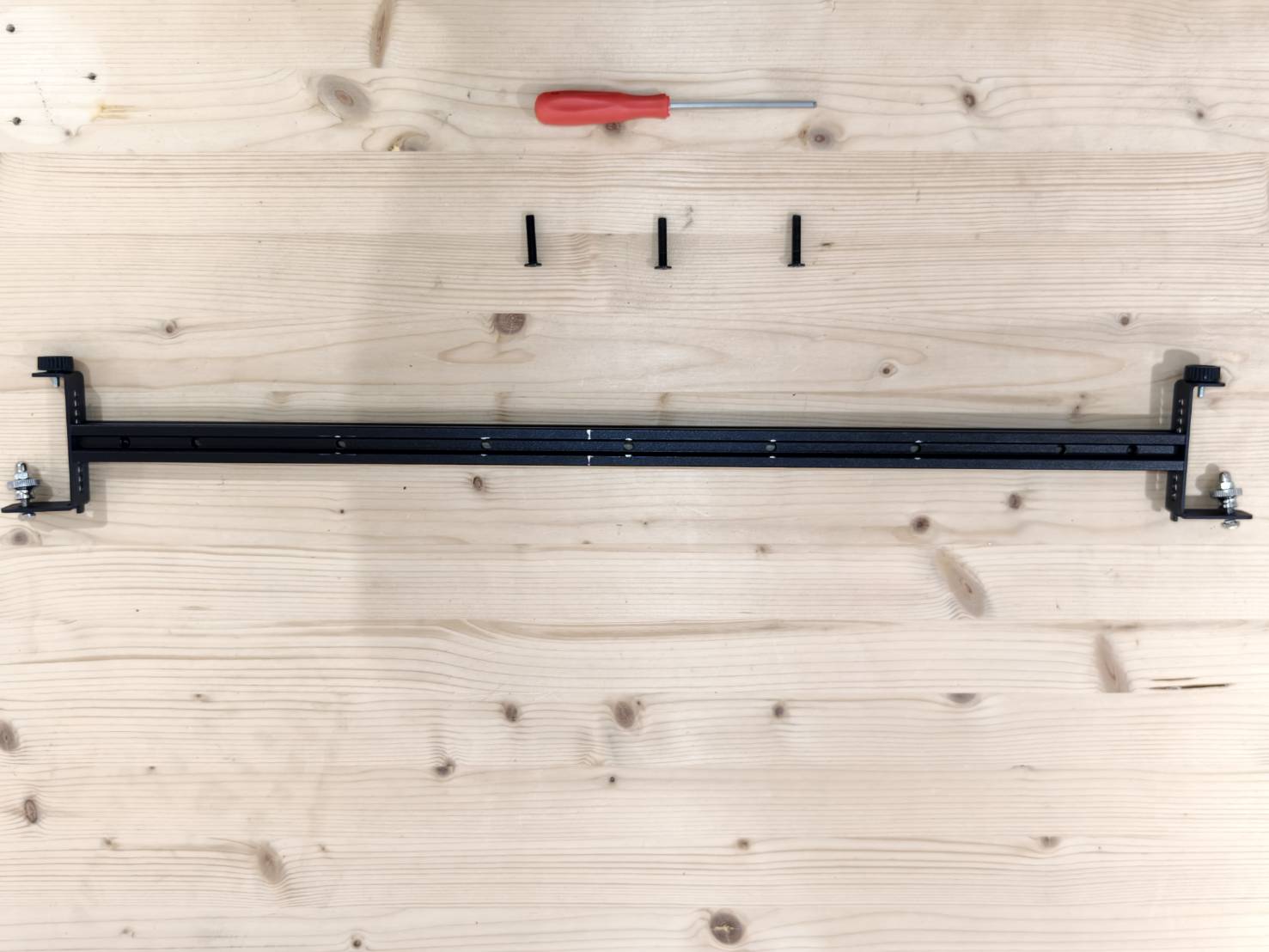

準備延長直軌x2、橫樑腳墊組合x1、長螺絲(M5x22)x2。

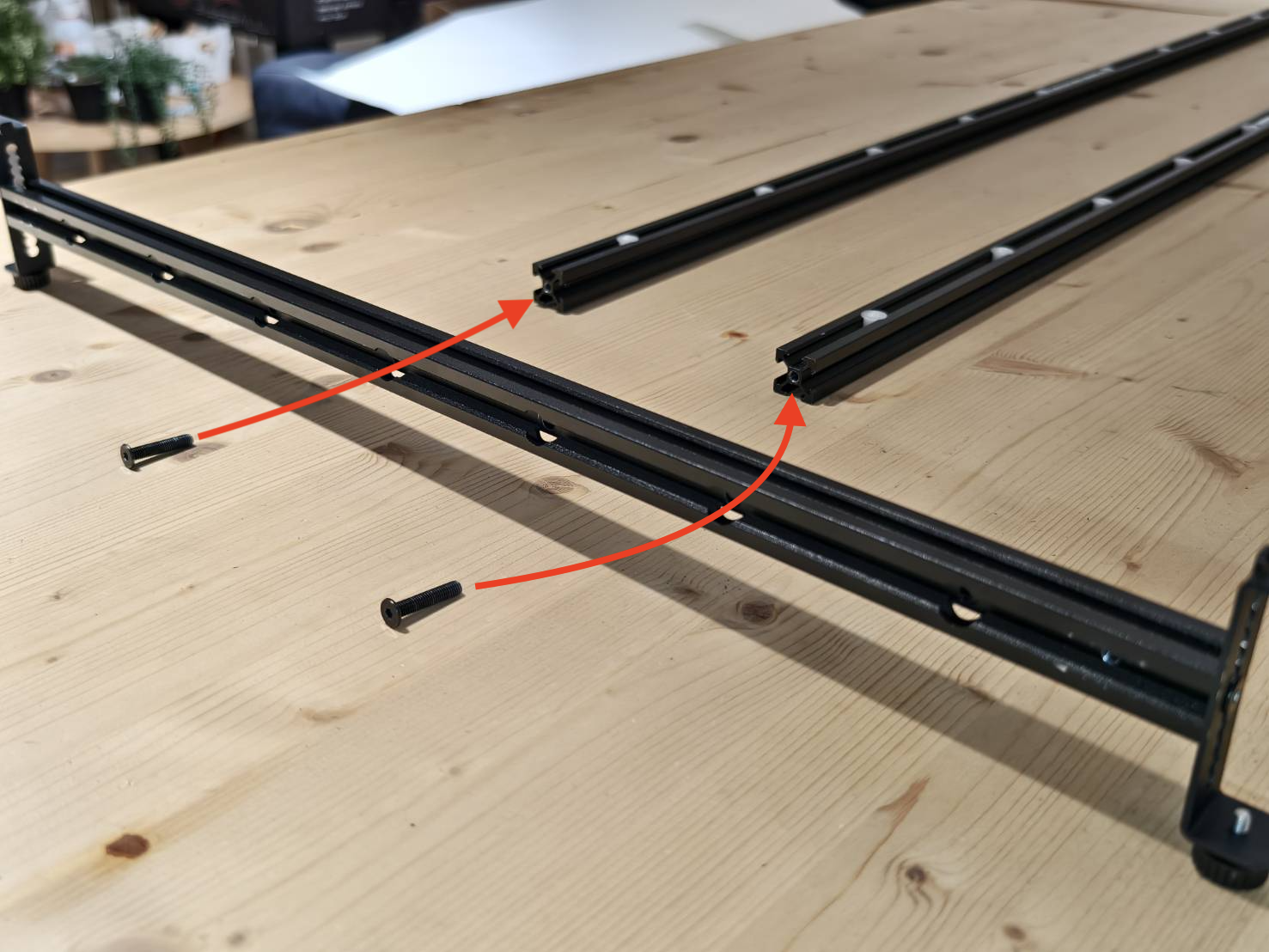

將直軌安裝在橫樑上，安裝位置即中間螺絲口的兩側，如下圖。
(安裝時，橫梁的黑色腳墊須朝下，直軌上的白色滾輪需朝上)

---

Step D12

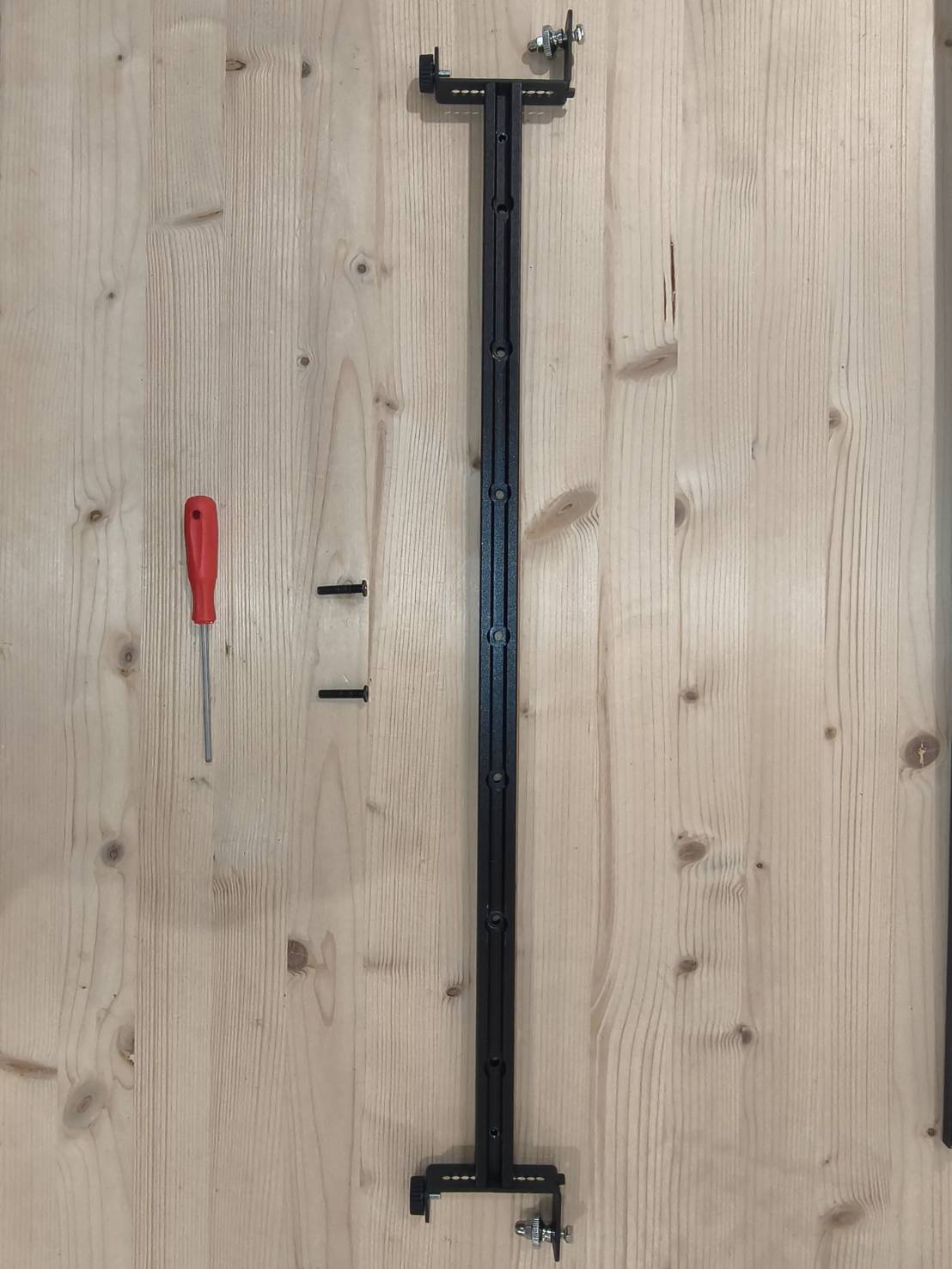

準備橫樑腳墊組合x1，長螺絲(M5x22)x2。

安裝在另一側，使其固定，橫梁的黑色腳墊須朝下。

---

Step D13

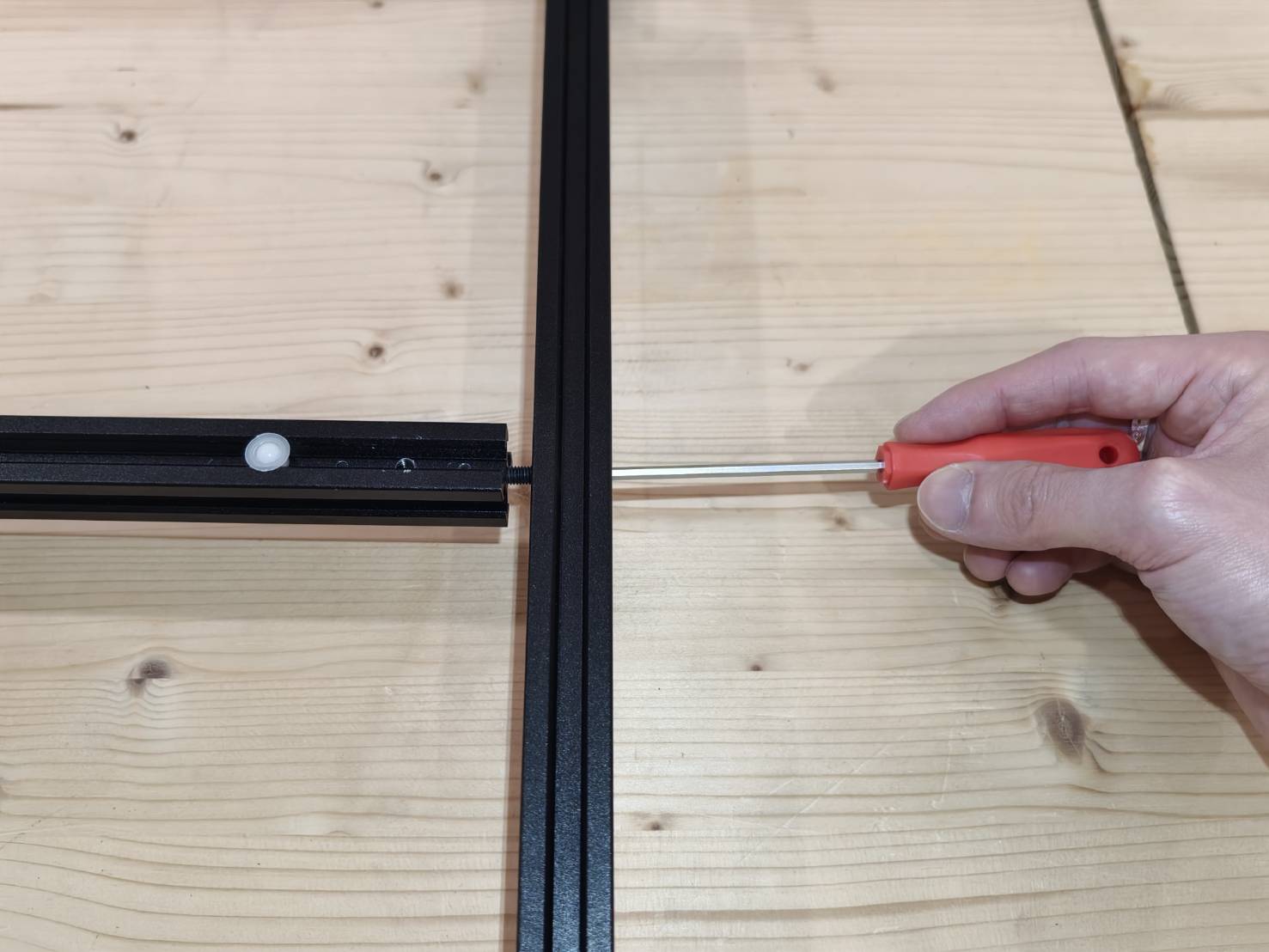

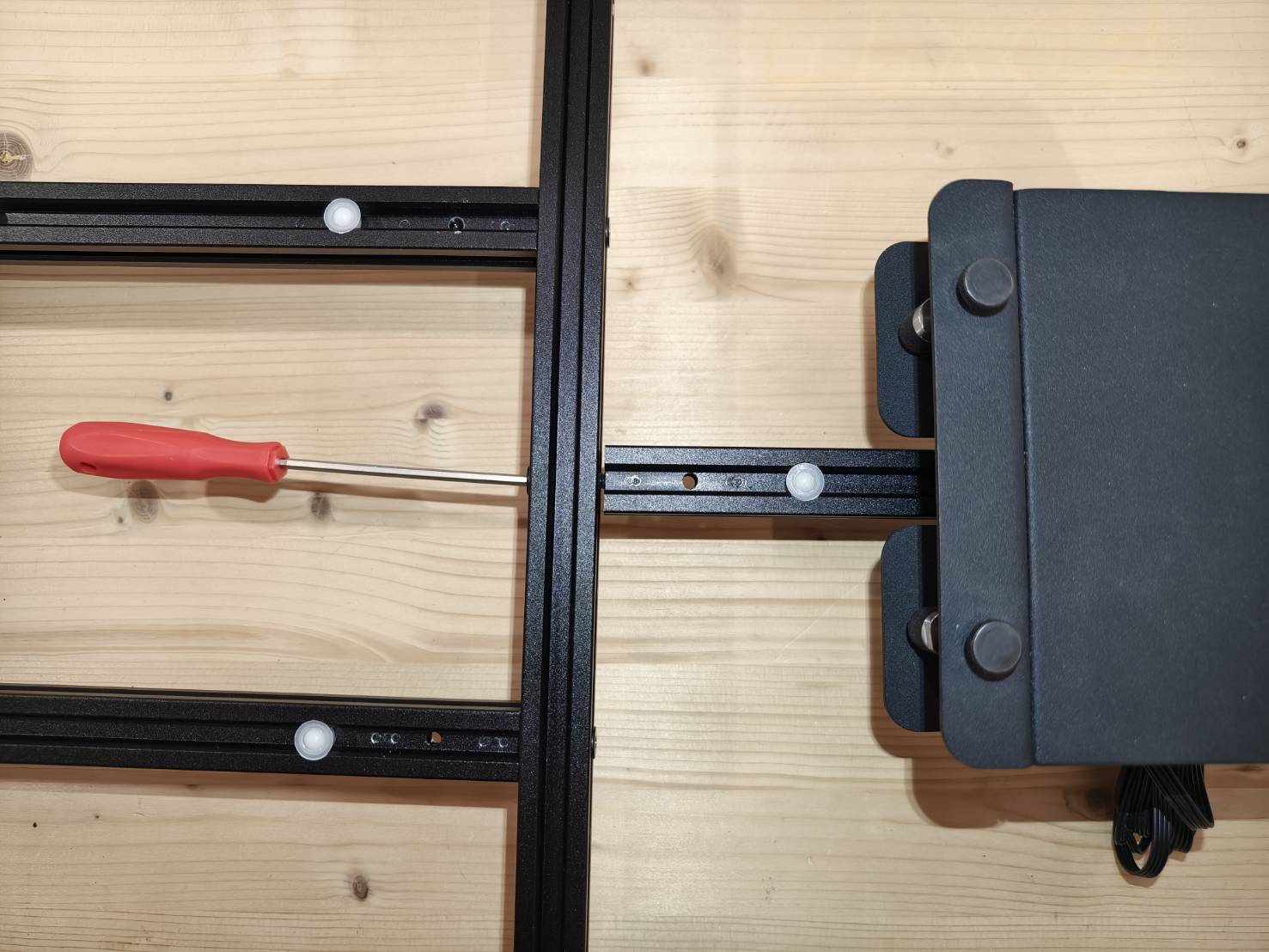

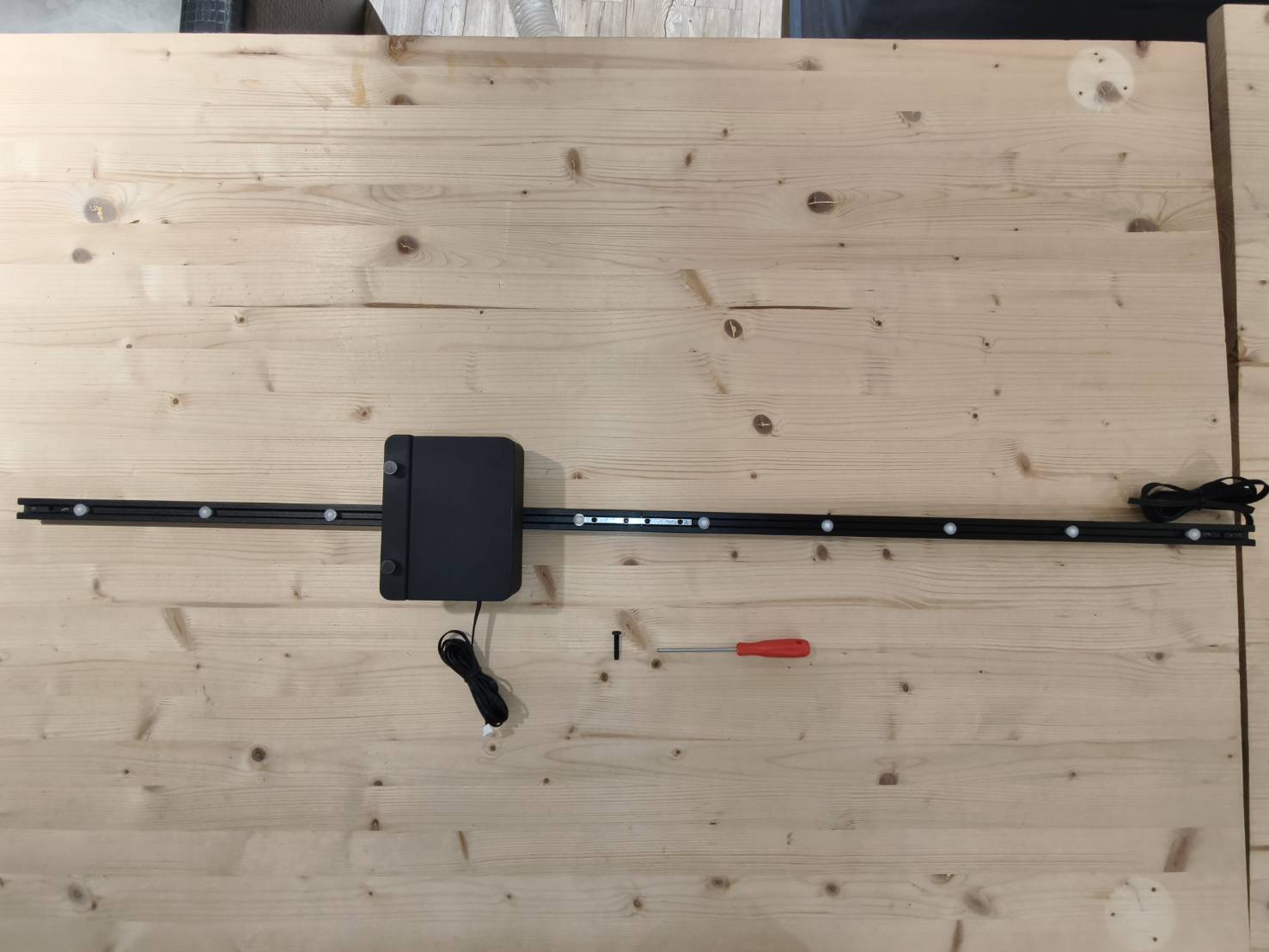

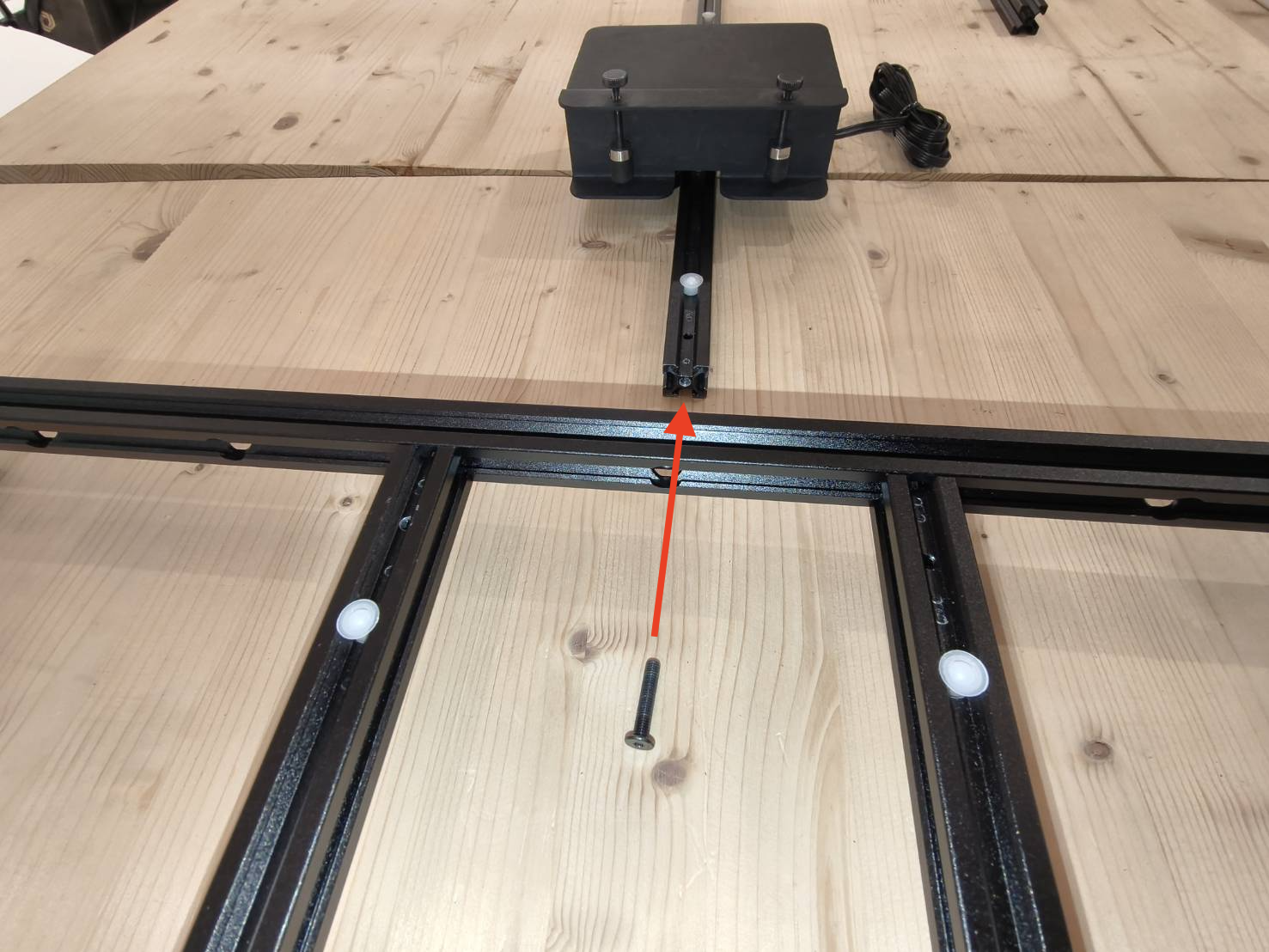

準備直軌推進器組合、長螺絲(M5x22)x1。

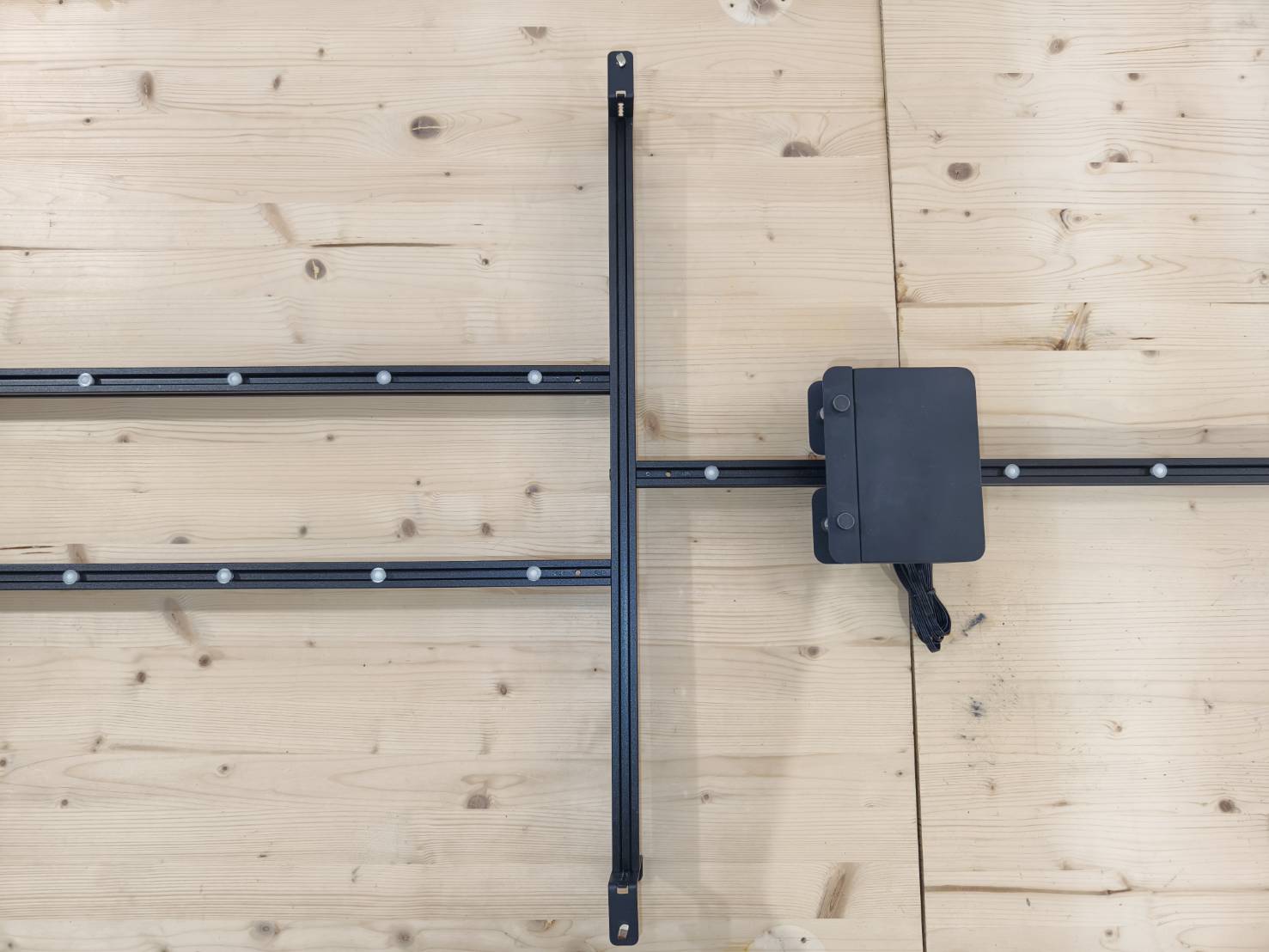

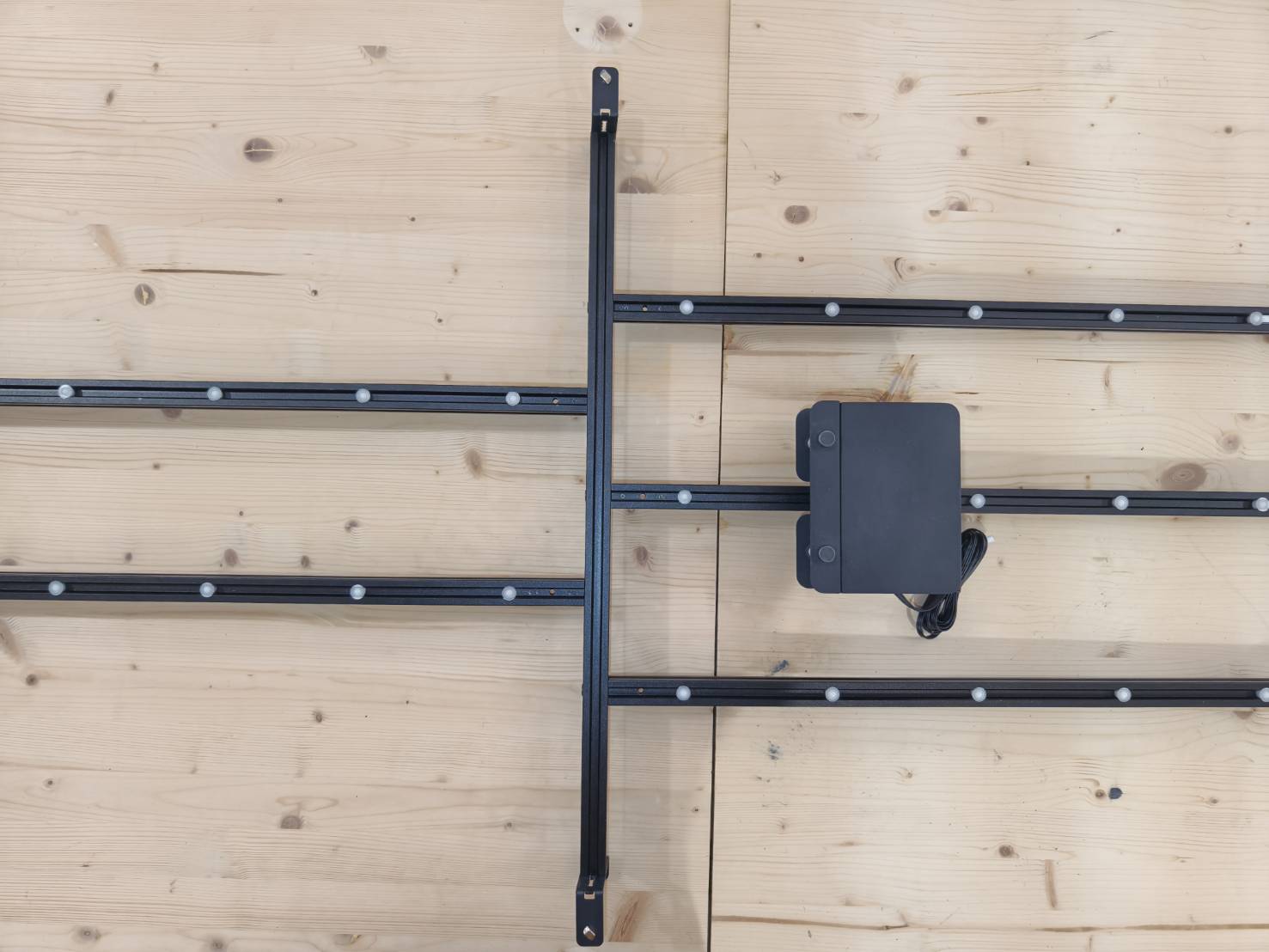

將推進器安裝在一側的橫樑上，直軌的白色滾珠須朝上。

---

Step D14

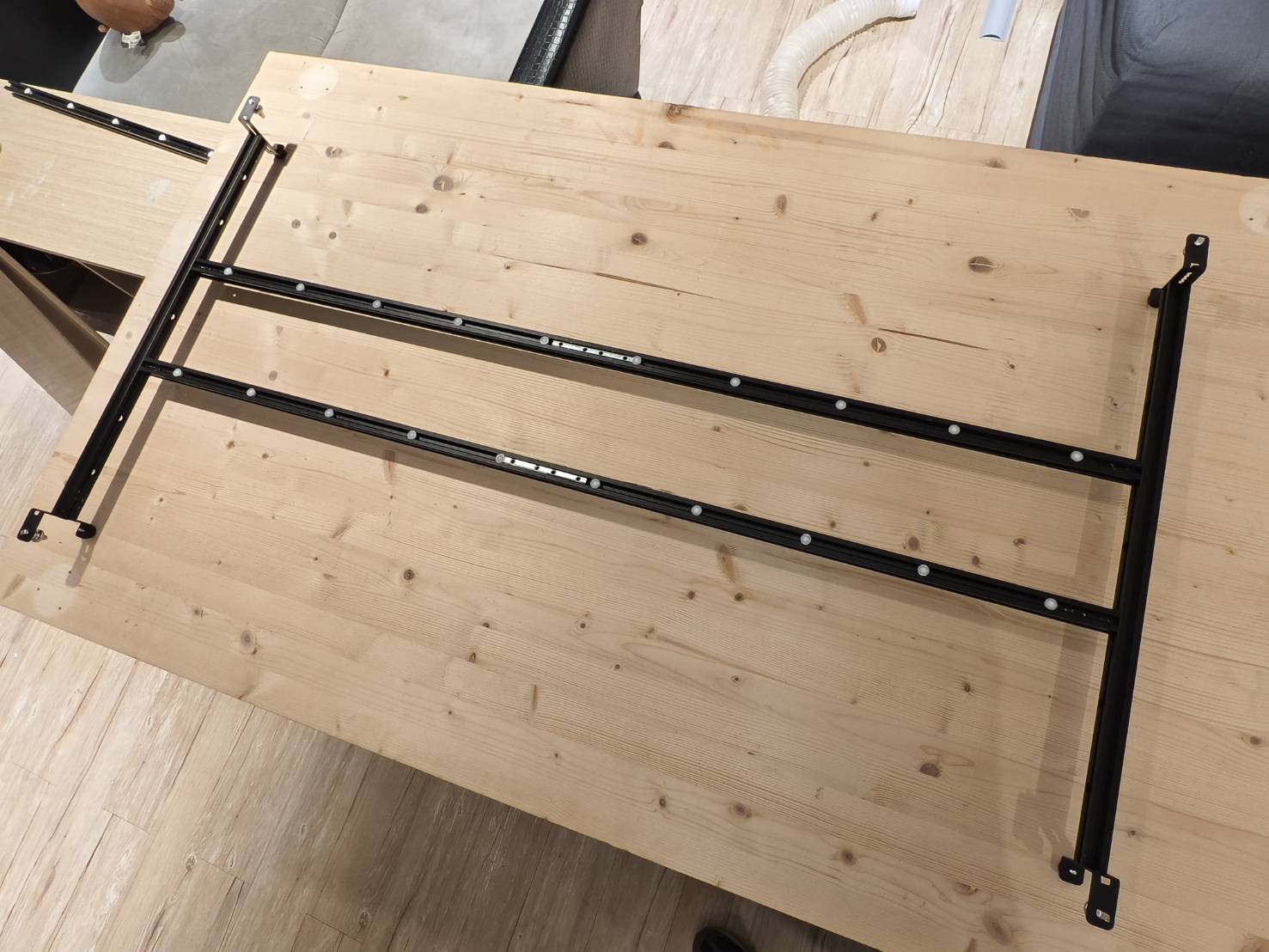

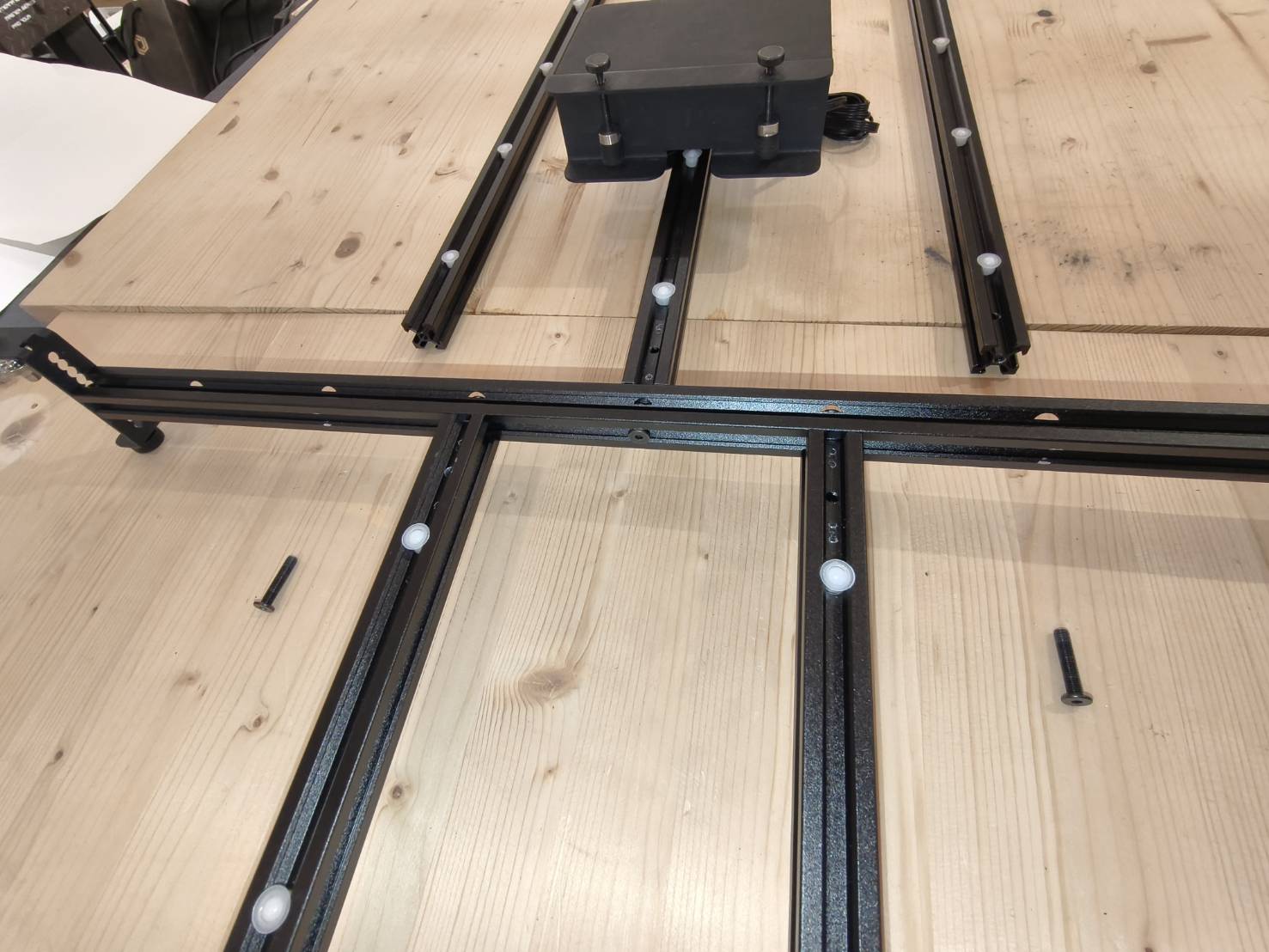

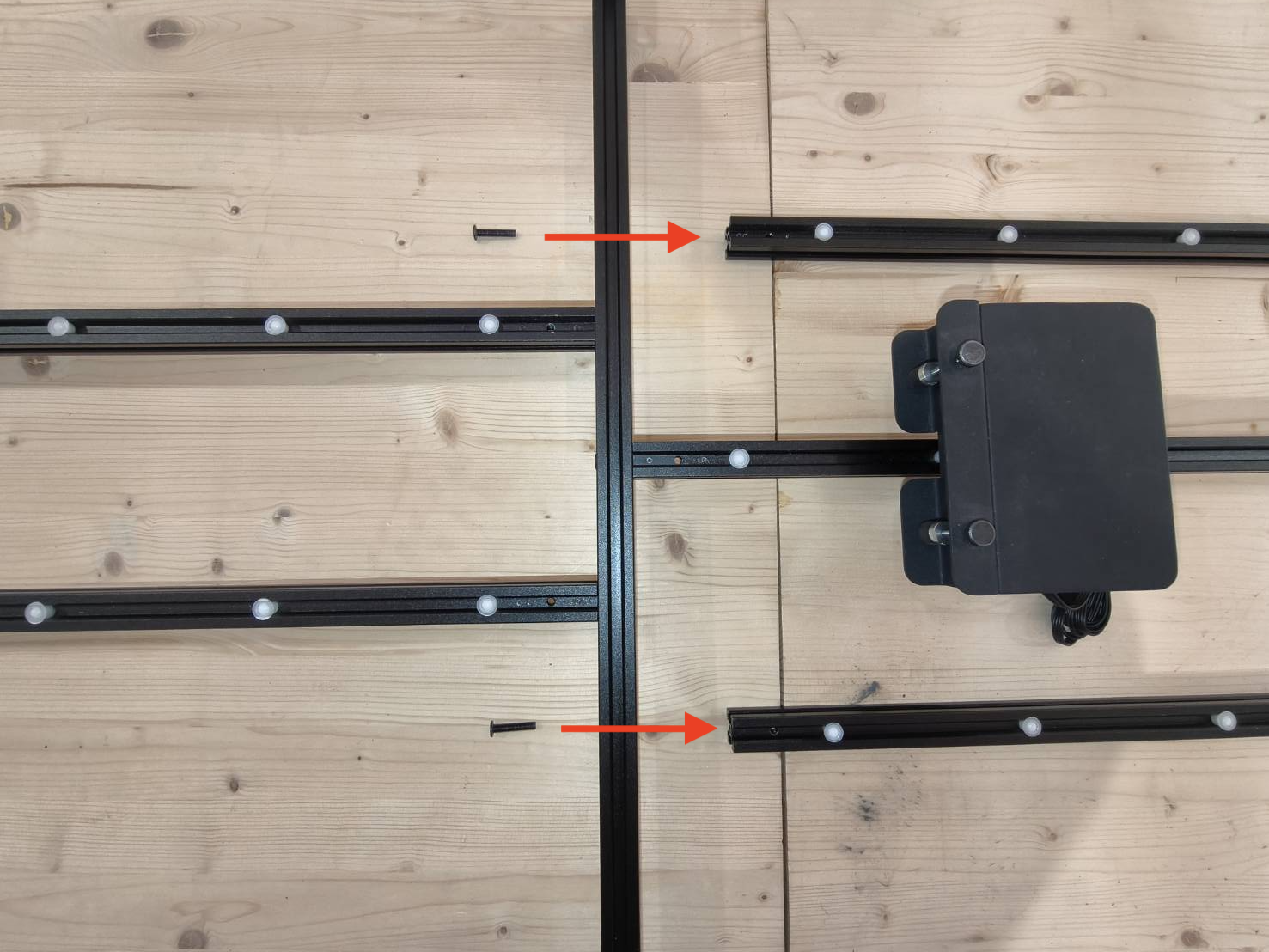

準備延長直軌x2、長螺絲(M5x22)x2。

將直軌安裝橫樑上，即推進器的兩邊，白色滾珠須朝上。

---

Step D15

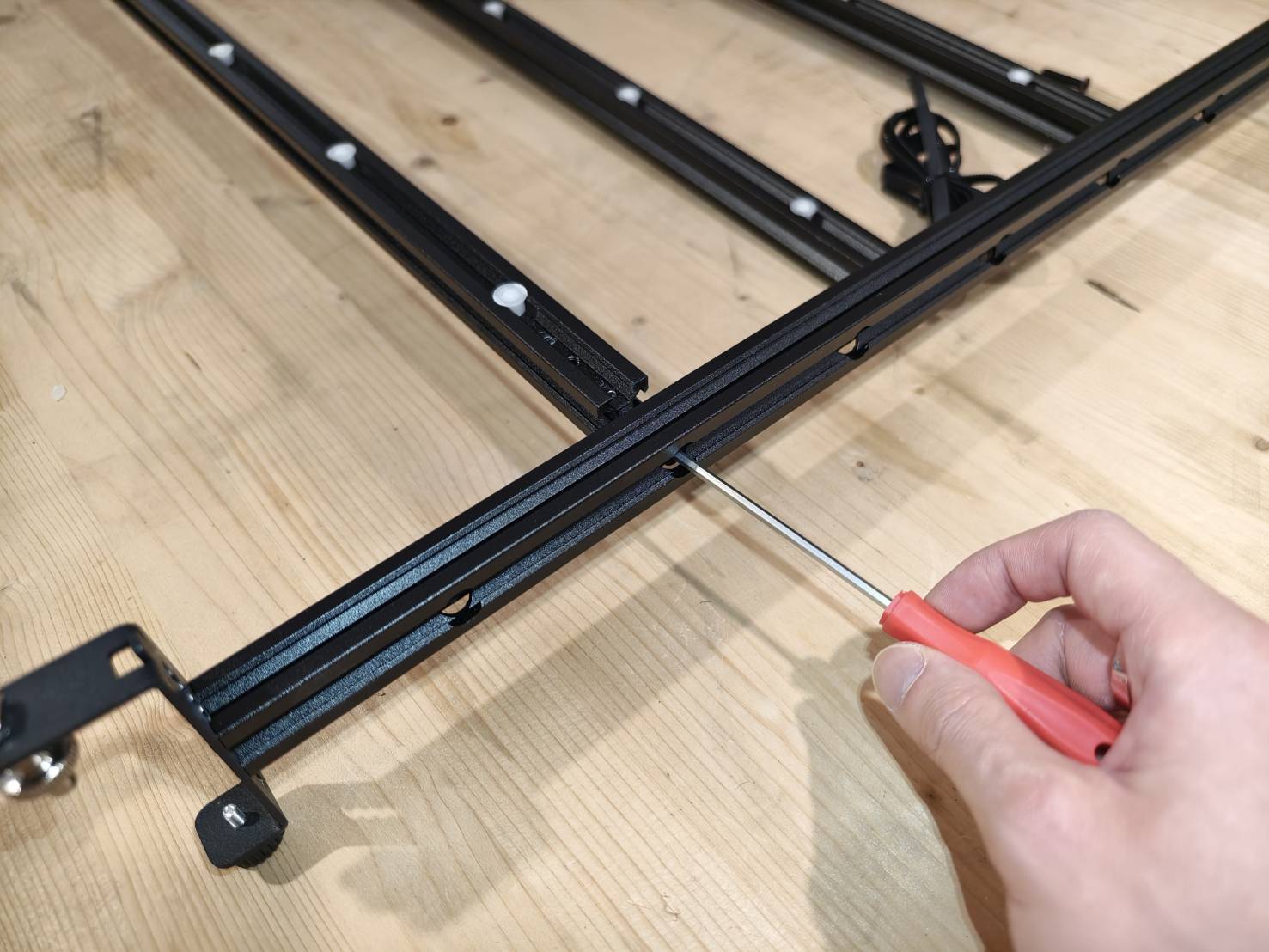

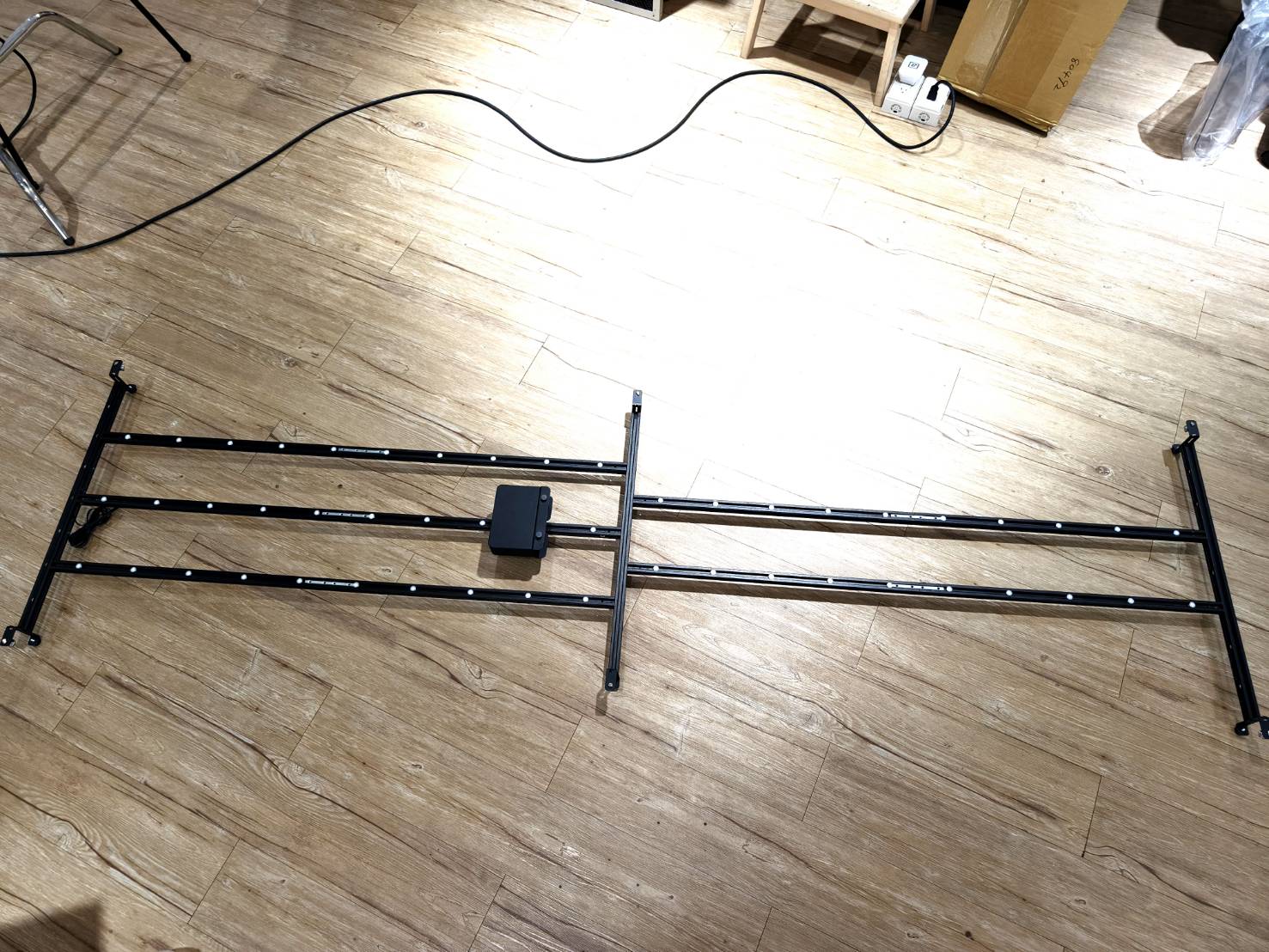

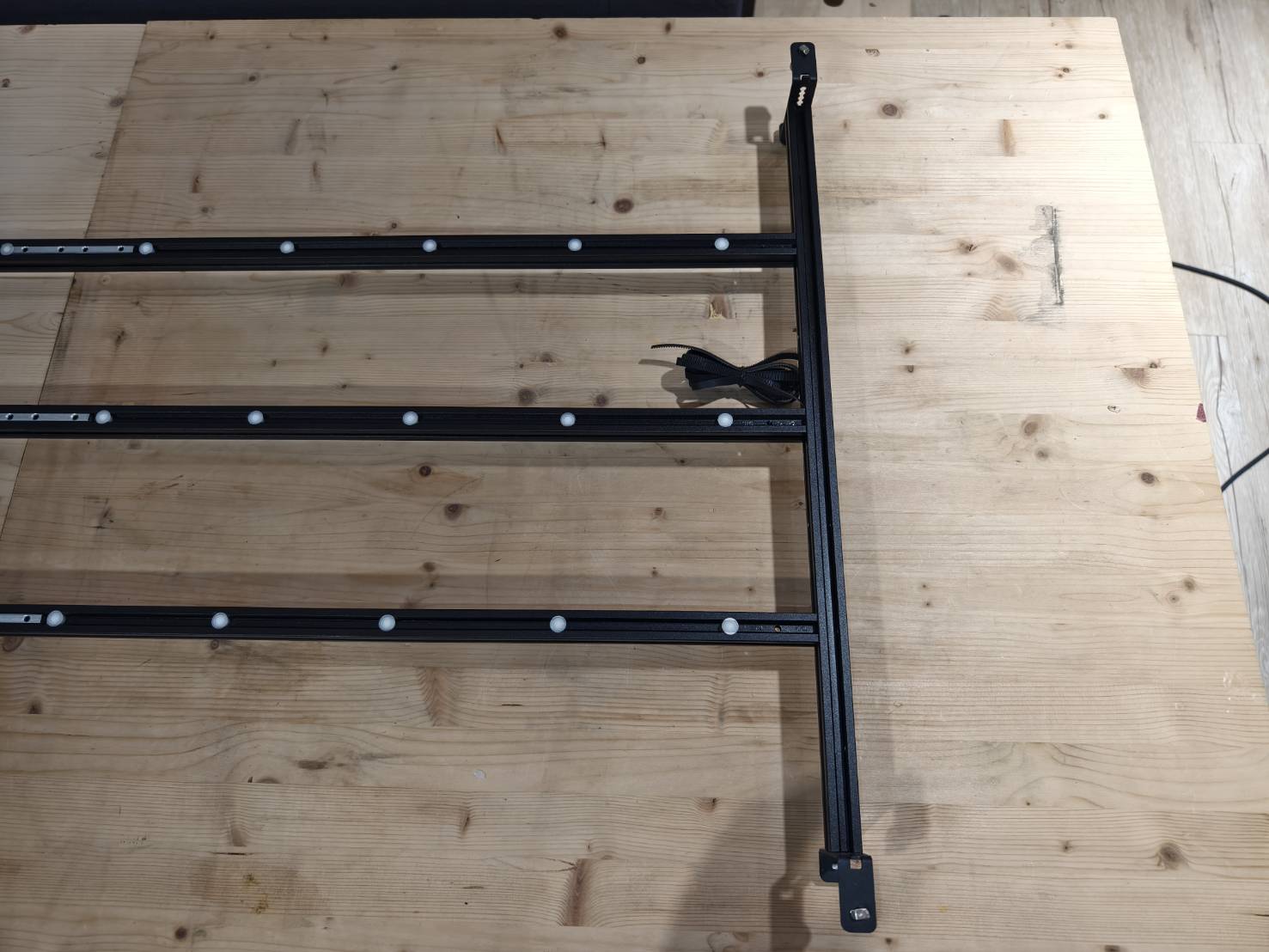

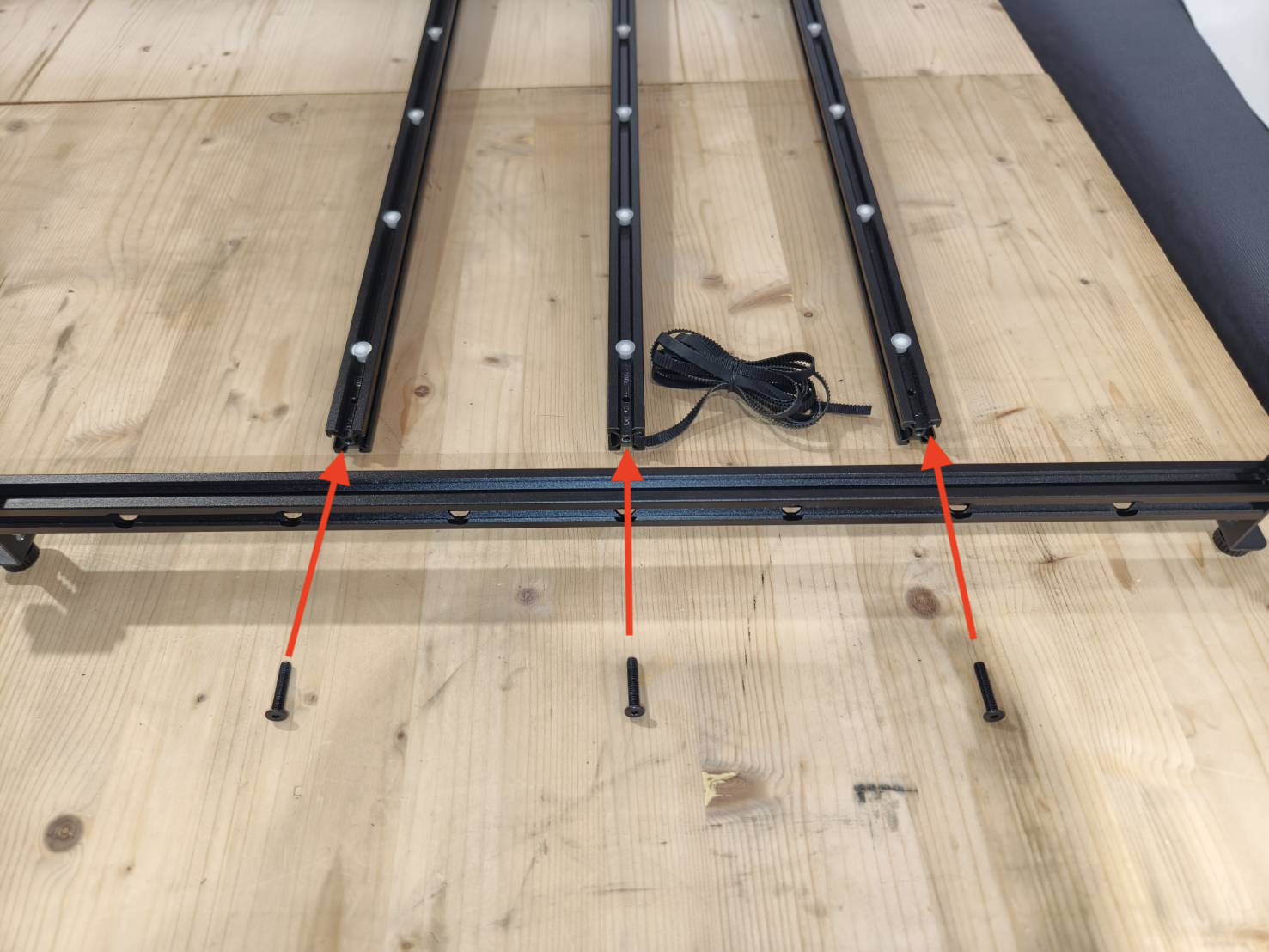

準備橫樑腳墊組合、長螺絲(M5x22)x3。

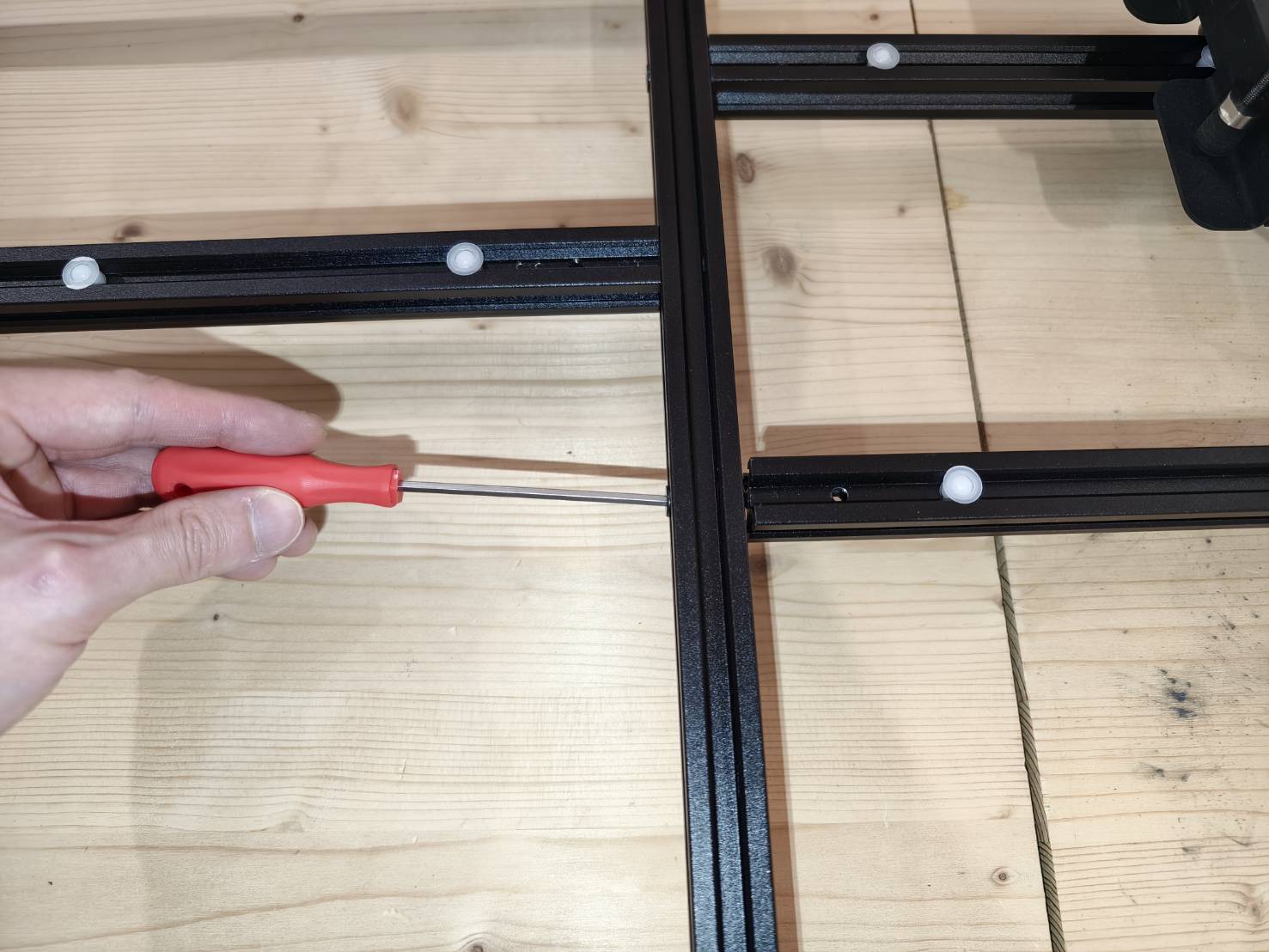

將三個直軌鎖上橫樑，完成固定，橫梁的黑色腳墊須朝下。

---

Step D16

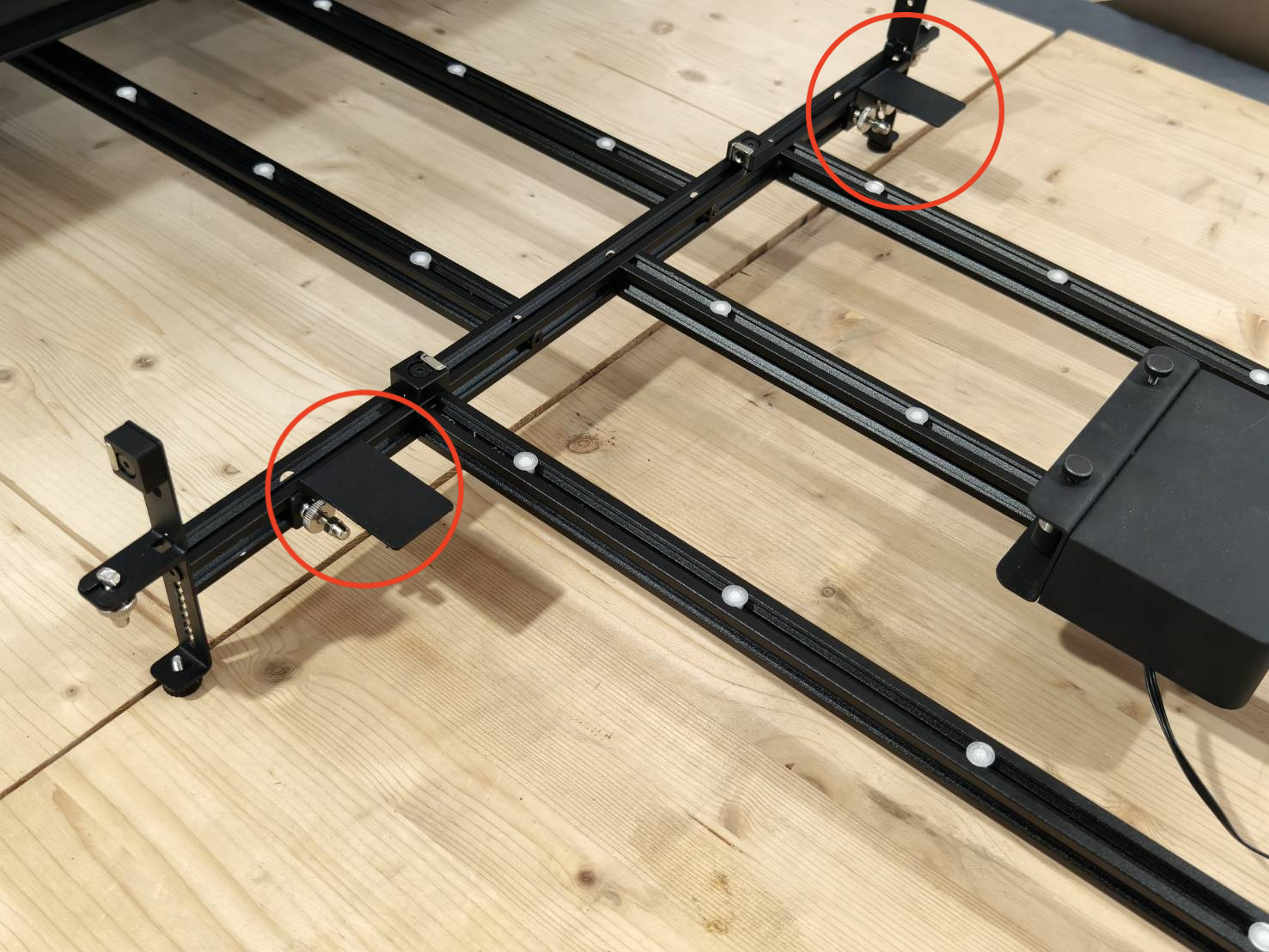

找到磁鐵塊x2、L型定位支架x2、中螺絲(M5x12)x2。

將磁鐵塊安裝在L型定位支架上，磁鐵(銀色)側朝左，一個支架上各裝上一個磁鐵。

銀色此磁鐵方向應該要朝各一邊。

---

Step D17

找到磁鐵塊x2、中螺絲(M5x12)x2、T型螺母x2。

將螺母與螺絲組合，不用鎖到最緊，螺絲有咬到即可。

然後將磁鐵塊安裝在橫樑上方，僅需暫時固定即可，後續步驟會調整其位置。

如果整個結構不水平或桌面表面不夠平整，可以調整支撐架的高度。

---

Step D18

找到滑輪平台x2。

然後安裝在中間的橫樑上，方向朝後，即推進器的那一側。



平台是可以移動的，是否需要移動將取決於您材料的寬度，這部分會在本文後續進一步說明。

---

Step D19

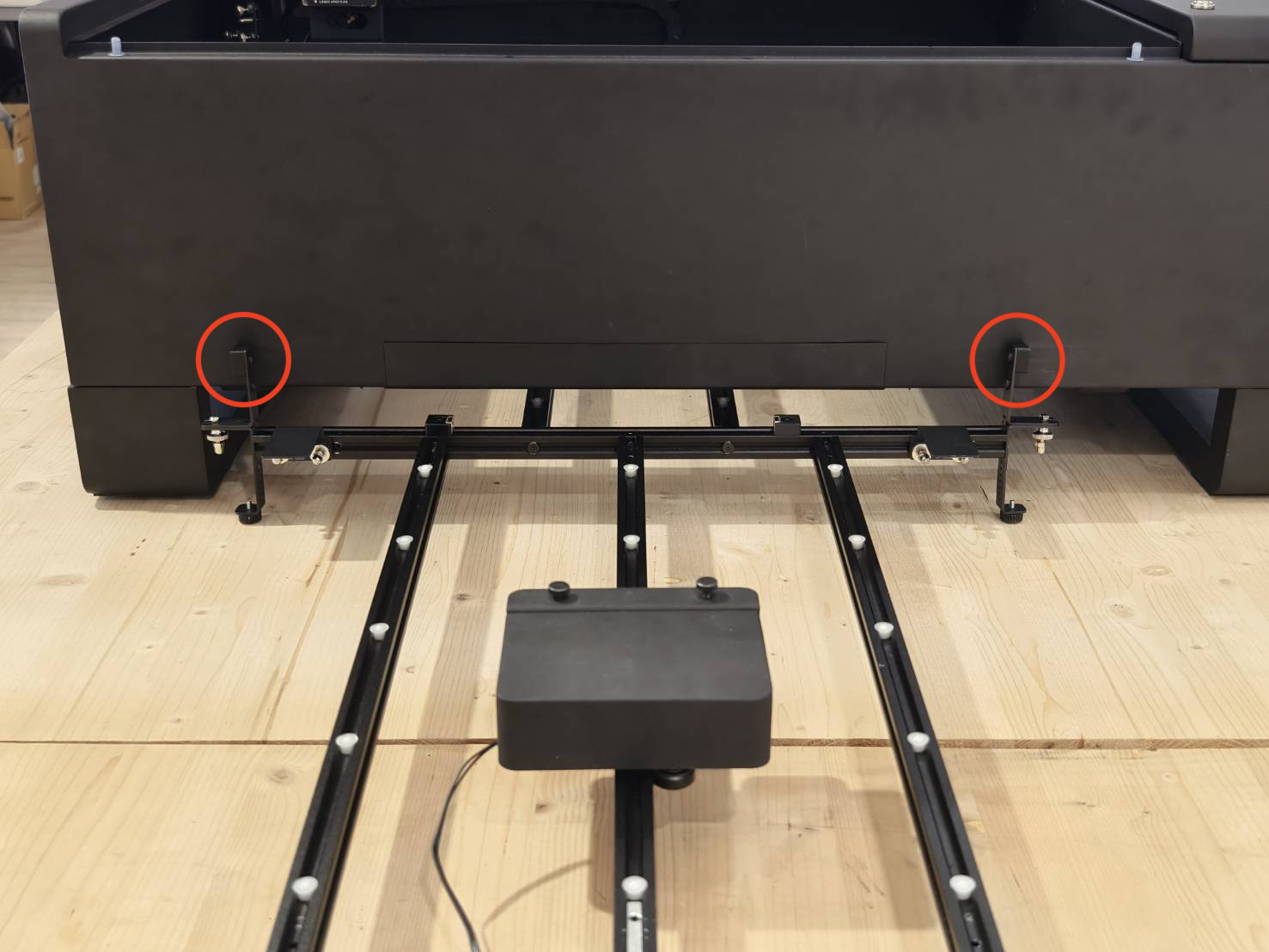

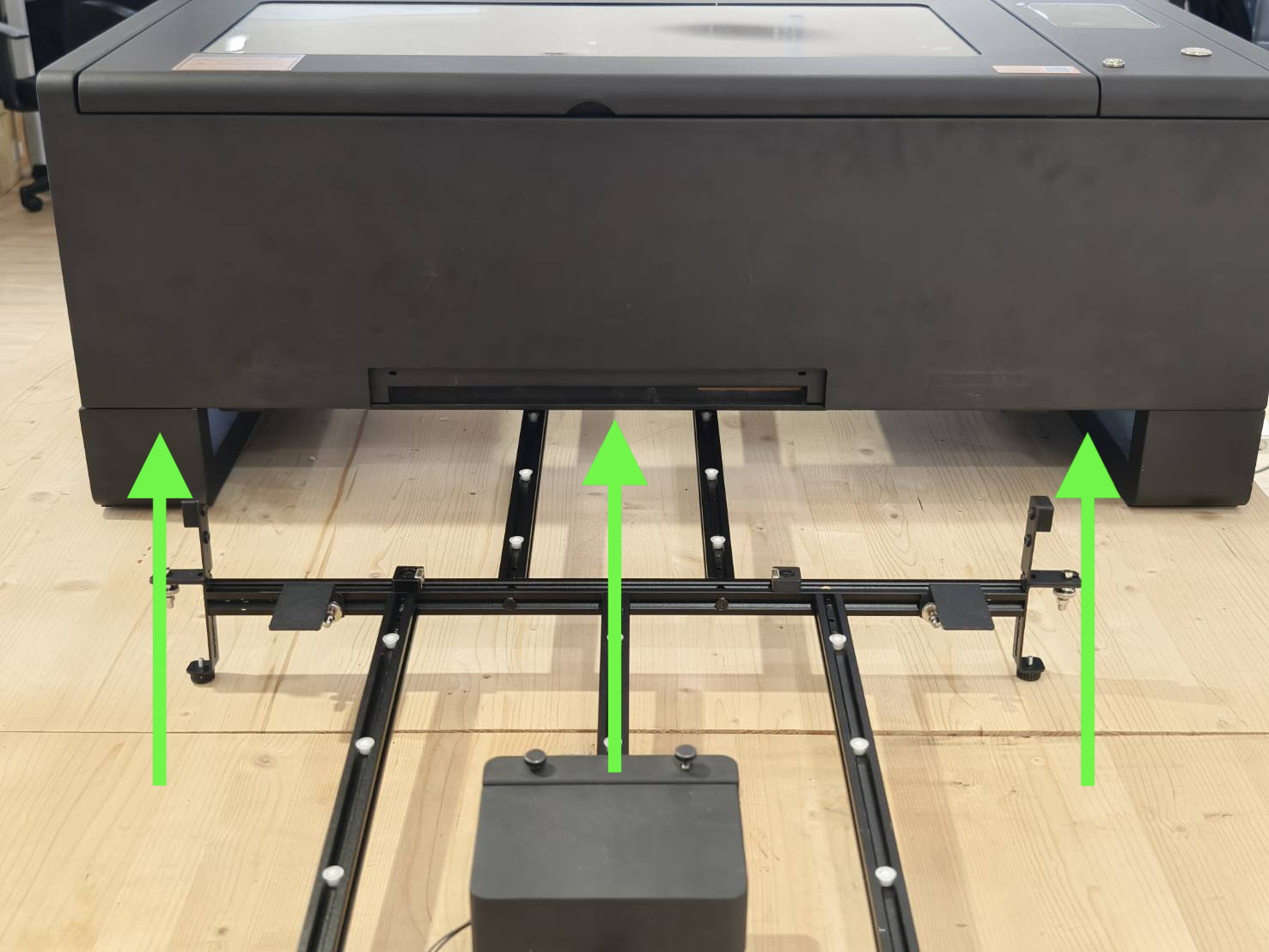

將整個組合，移動到機器下方。

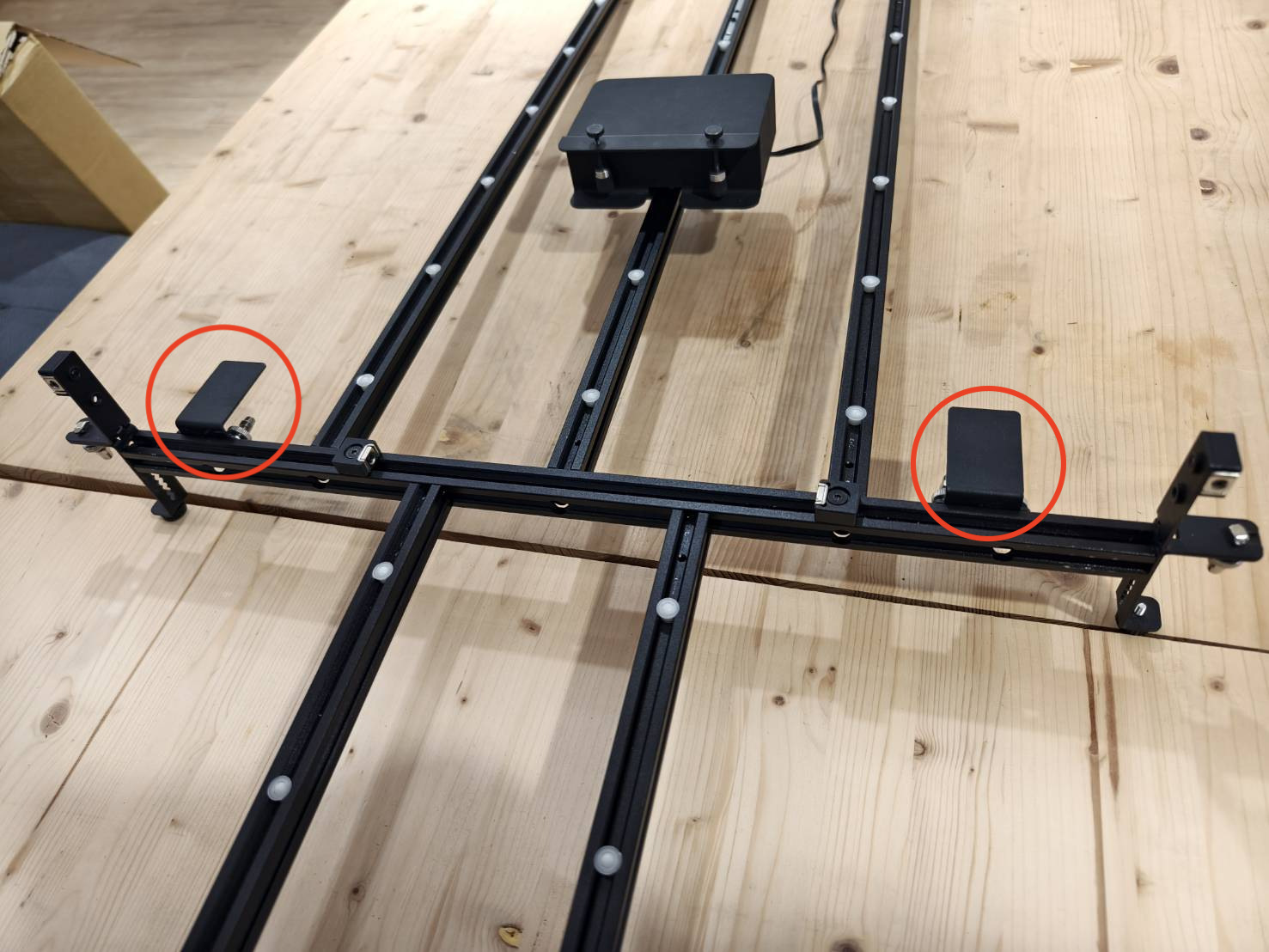

確認紅圈處的磁鐵穩固的吸在機殼上。

中間的主直軌盡量與機器的長方形鈑金置中。



---

Step D20

取出連接線。

將連接線穿過靠近 Y 軸限位開關的孔。

將連接線插入後方的插座。

找到轉接盒，將連接線的另一端插入盒中。

將轉接盒放置在機器的左下角。

---

Step D21

如果進料器的連接線上有束線帶，請剪斷。

連接線將穿過機器左下角的孔洞。

將進料器連接線插入轉接盒。

將轉接盒放回原位。

---

Step D22

放置材料並抵住進料器確認材料水平後，轉緊手擰螺絲固定材料。

將材料往前推拉測試，同時觀察機器底蓋材料出現的狀況確認是否水平。

---

Step D23

調整步驟17中安裝的限位磁鐵塊位置

參考下方影片調整滑輪平台位置，貼齊限位磁鐵塊外緣。

安裝滑輪，有彈簧的滑輪可安裝於左右沒有限制，主要目的在於避免材料偏移即可。

反向安裝（材料厚度小於5mm）
正向安裝（材料厚度大於5mm）

---

Step D24

開機，並插入開蓋套件USB隨身碟。

---

Step D25

確保您的聚焦鏡頭設定為遠距離對焦模式，提供 16 mm 的聚焦距離。
如果您不知道如何檢查，請參考此文章。
聚焦鏡片將位於底層，對焦距離為 16 mm，這表示噴嘴尖端與材料表面之間的距離為 16 mm。

辨別對焦模式的順序
預設對焦模式: 4mm		對焦模式: 16mm
聚焦鏡		擋板
擋板		聚焦鏡
固定環		固定環
噴嘴		噴嘴



---

Step D26

使用工具執行手動對焦。工具的中段厚度為 16 mm，我們將使用它來對焦。（如果您的工具遺失，您可以使用 連結 自行切割一個新的。）

---

Step D27

將雷射頭移動到您要雕刻或切割的區域，然後關閉門蓋，可使用紅光來確定雕刻的位置。
(如果紅光沒有啟動，請至面板 >> 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟)

---

Step D28

請確保您使用以下軟體和韌體版本才能使用自動送料功能。

Beam Studio 版本 2.5.0 或更高版本（教學)	韌體版本 6.0.9 或以上。(教學)

---

Step D29

• 啟動 Beam Studio 並開啟文件設定。
• 將起始位置設定為當前位置，並將其設為左上角。
• 啟用自動進料功能，並輸入材料的大約長度。

---

Step D30

匯入或建立檔案。

根據材料設定適當的參數。

---

Step D31

使用「外框預覽」功能預覽雕刻路徑。

---

Step D32

開始執行任務。

---

Step D33

確認雕刻結果。

---
