說明
本文將引導您如何使用自動送料套件開始雕刻。
自動送料套件可以與 Beambox II 搭配使用，無論是否安裝擴充底盒套件（底座）、開蓋套件及廣域雕刻套件。依據組合與使用情境的不同可能會有六種組合。 請參閱與您的設置相對應的說明。
內容物：
| 自動進料套件 | |||
| # | 項目名稱 | 說明 | 數量 |
| 1 | 進料器 | 控制材料移動和雕刻路徑的主要零件。 | 1個 |
| 2 | 滑軌 | 此零件內建白色滾珠輪，使材料能夠平穩移動。 | 5個 |
| 3 | 軌道固定橫梁 | 這是用於水平安裝以穩定結構的橫桿或橫梁。 | 1個 |
| 4 | 皮帶 | 這是將安裝在進料器上的同步帶，負責其運動。 | 1個 |
| 5 | 皮帶壓塊 | 它是用於固定皮帶位置的皮帶固定器。 | 2個 |
| 6 | 滑軌連接器 | 用於連接滑軌以延長軌道長度。 | 6個 |
| 7 | 限位滑輪組 | 用於限制材料的位置，防止其偏離正確路徑。 | 1組 |
| 8 | 限位滑輪平台 | 這是放置滾輪的平台。平台的位置可根據材料尺寸進行調整。 | 2個 |
| 9 | 軌道墊高腳架 | 可視為用於提升整個裝置的支腳。 | 5個 |
| 10 | 轉接盒 | 這是連接線的轉接器，一個插槽用於連接機器，另一個用於連接進料器。 | 1個 |
| 11 | 直軌磁鐵塊 | 此零件的目的是限制材料位置，類似滾輪的功能。它也用於將裝置固定在機器上。 | 4個 |
| 12 | L型定位支架 | 磁鐵將安裝在支架上，以吸附在機器上。 | 2個 |
| 13 | M5 T型螺母 | 這將作為磁鐵的螺帽。 | 4個 |
| 14 | 直軌固定夾塊 | 這將用於將裝置固定在機器上。某些設置不需要此零件。 | 1個 |
| 15 | 連接線 | 用於連接機器和轉接器的連接線。 | 1個 |
| 16 | M5*6 螺絲 | 短螺絲 | 6個 |
| 17 | M5*12 螺絲 | 中型螺絲 | 6個 |
| 18 | M5*22 螺絲 | 長螺絲 | 6個 |
| 19 | M4 六角螺絲起子 | 此工具用於安裝裝置。 | 1個 |
| 20 | 2.5mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 21 | 2mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 22 | 10mm 開口扳手 | 此工具用於調整或更換進料器的滾輪。 | 1個 |
| 23 | 白色滾珠輪 | 這是內建於滑軌上白色滾珠輪的備用零件。 | 3個 |
步驟 A1
請參考以下教學安裝廣域雕刻套件、開蓋套件或雷射快門。
（請確保您的聚焦鏡頭設定為預設值，可提供 4 mm 的焦距。）
Beambox II - 廣域雕刻與開蓋套件
步驟 A2
請關閉機器並拔除電源線。
步驟 A3
找到主鋁擠件（帶有皮帶的那個）並移除銀色連接塊。
步驟 A4
鬆開皮帶，找出皮帶的長邊(Long side)。
使用小型六角扳手鬆開皮帶固定器。
| 皮帶短邊 | 皮帶長邊 |
同時， 請鎖緊短邊上的皮帶固定器。
步驟 A5
將主鋁擠件插入滑輪，皮帶長邊先進入。
將皮帶向上掛到齒輪上，然後向下拉，形成尖峰狀。
必須按此方向插入，確保皮帶長邊與進料器的平面保持在同一側。
步驟 A6
使用先前移除的兩個銀色連接塊。每個連接塊有四個螺絲。在主鋁擠件上鎖緊兩個螺絲，在延伸鋁擠件上鎖緊兩個螺絲，以達到牢固的夾緊效果。
(注意：確保延伸鋁擠件有白色滾輪，因為滾輪是用於進料器移動。連接塊必須與白色滾輪在同一側，並位於白色滾輪的底部。)
根據材料的長度，決定是否安裝更多延伸鋁擠件。
步驟 A7
在皮帶短邊安裝夾具。銀色磁鐵必須朝上，與白色滾輪的方向一致。
步驟 A8

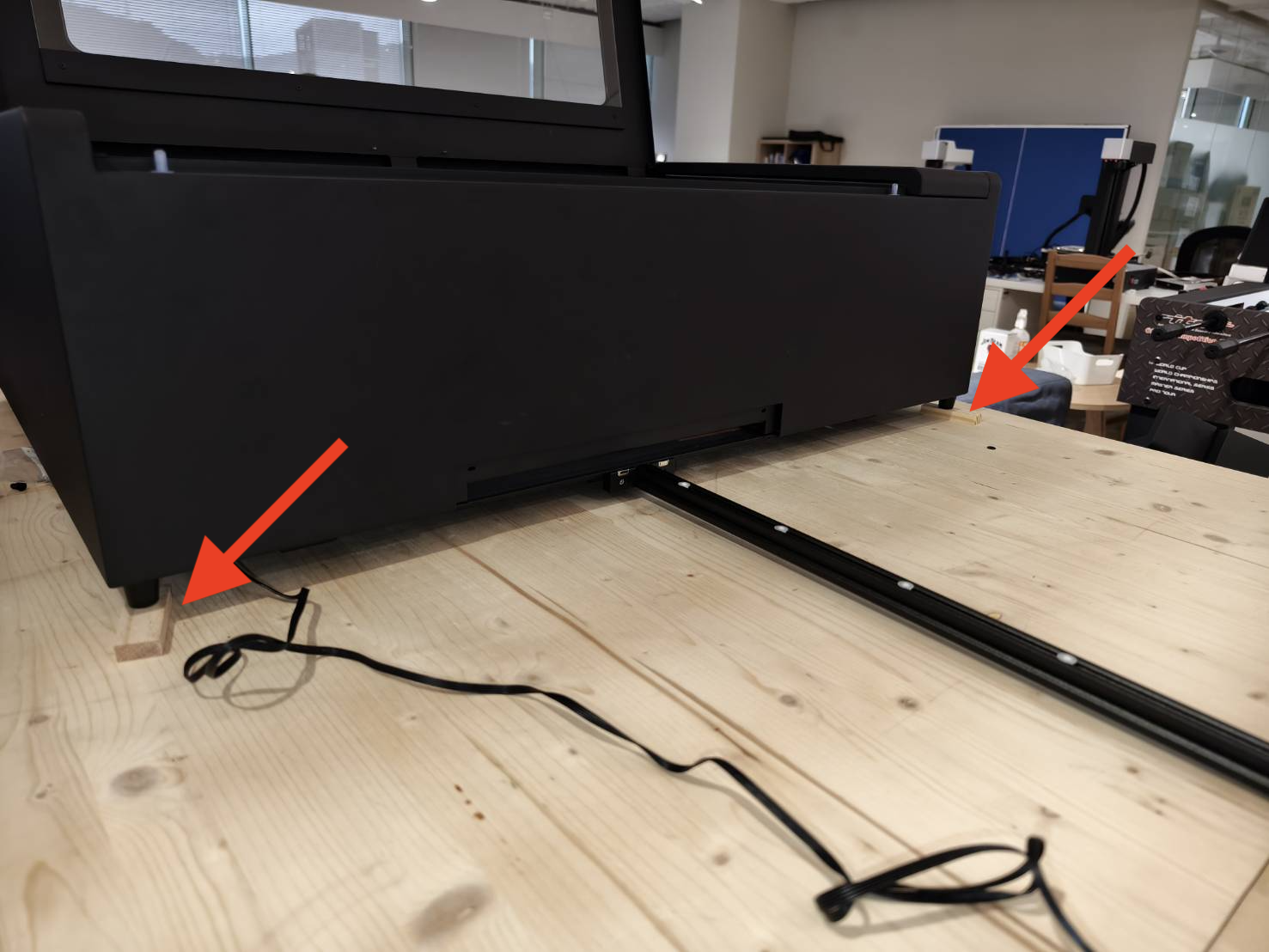

使用厚度為 12mm - 15mm 的材料或物品將機器墊高。
步驟 A9
使用夾具將進料器安裝到機器上。
夾具將固定在一片金屬板上，請鎖緊螺絲以確保夾緊牢固。
請確保皮帶已正確掛在皮帶輪上。若未正確掛上，請拆下皮帶固定器並重新插入進料器。
步驟 A10
使用先前拆下的皮帶固定器，將皮帶固定在長邊上。
(請確保在固定前皮帶已拉緊。)
請確保皮帶已正確掛在皮帶輪上。若未正確掛上，請拆下皮帶固定器並重新插入進料器。
步驟 A11 (選擇性)

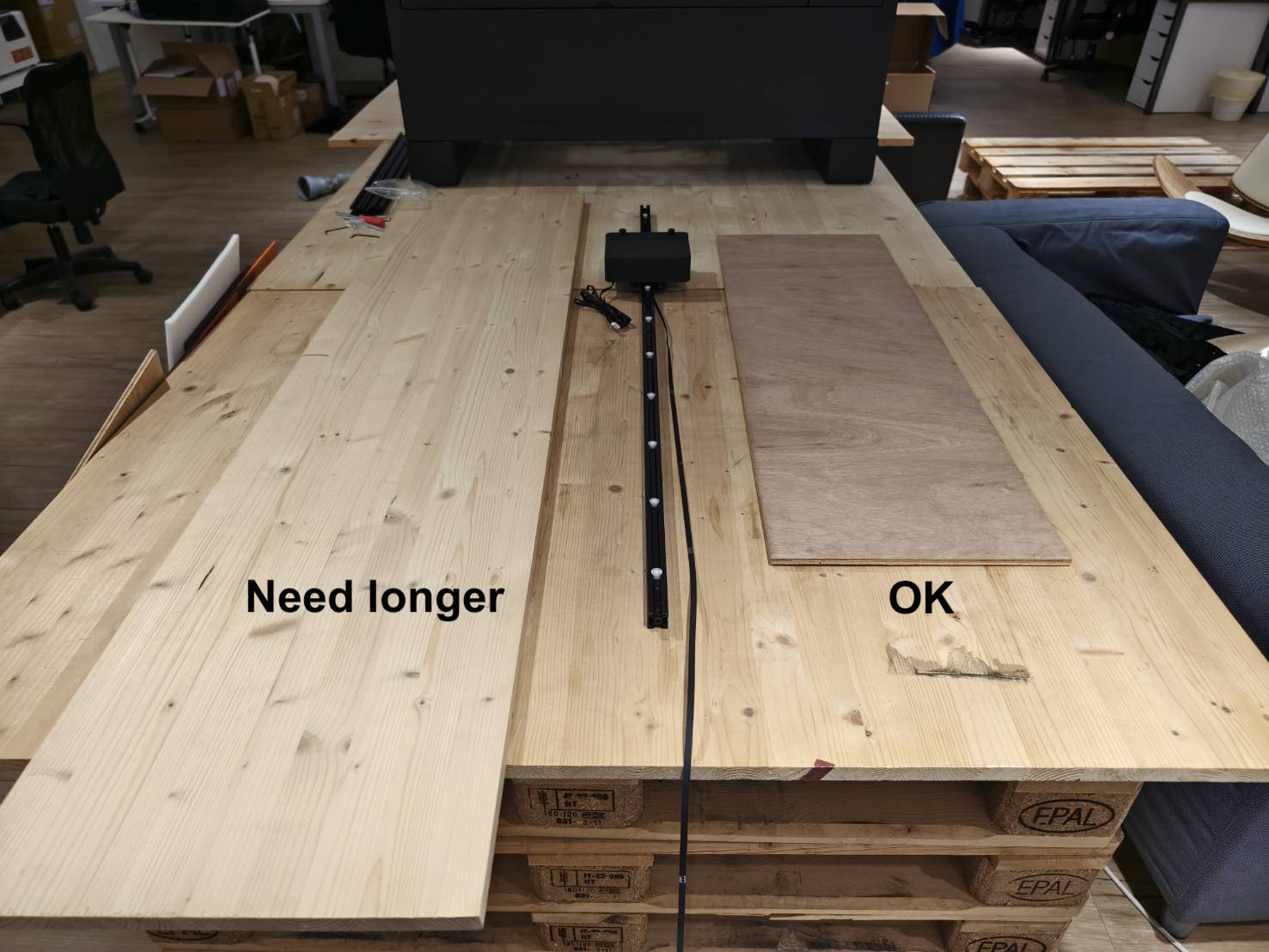

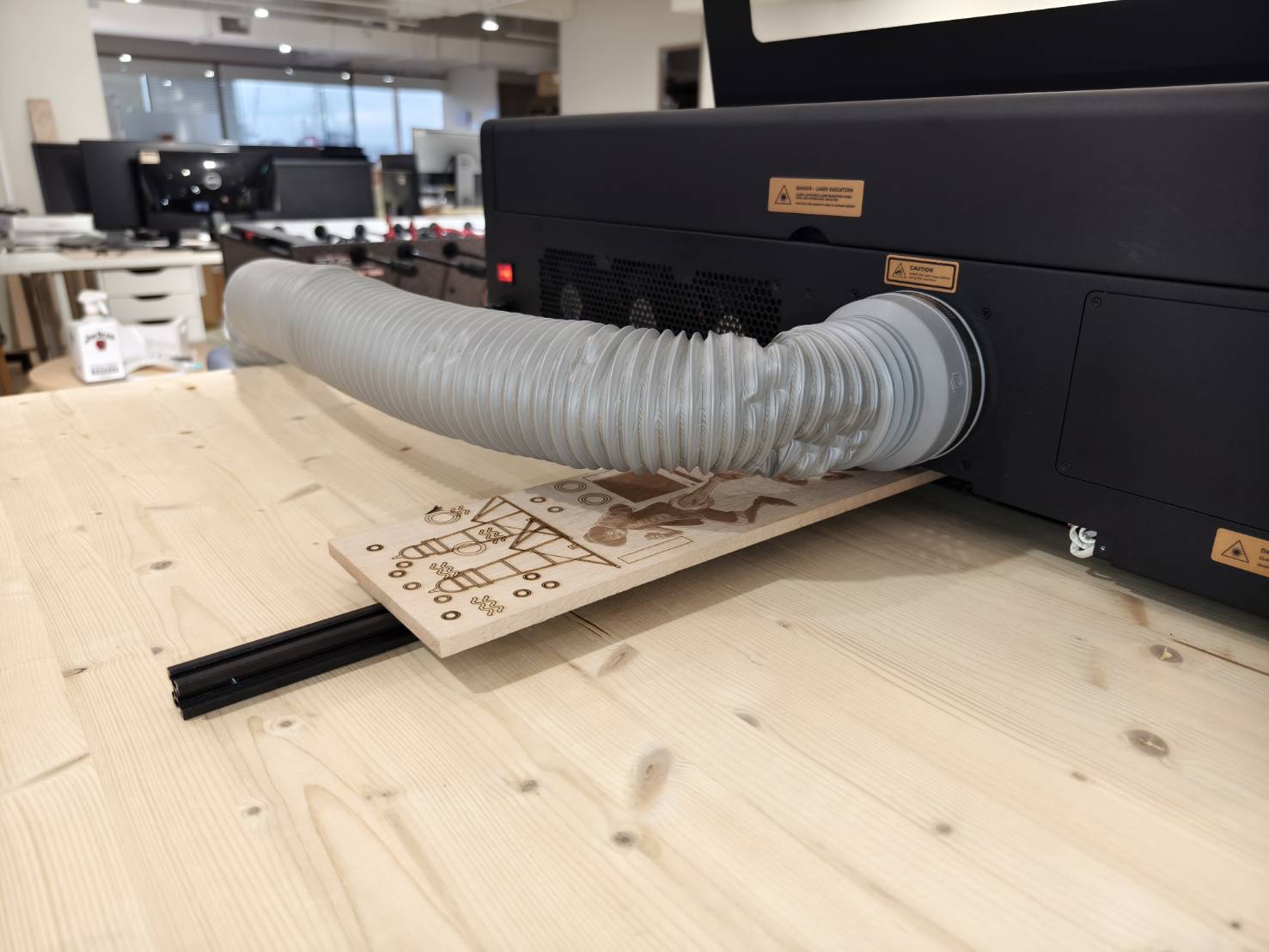

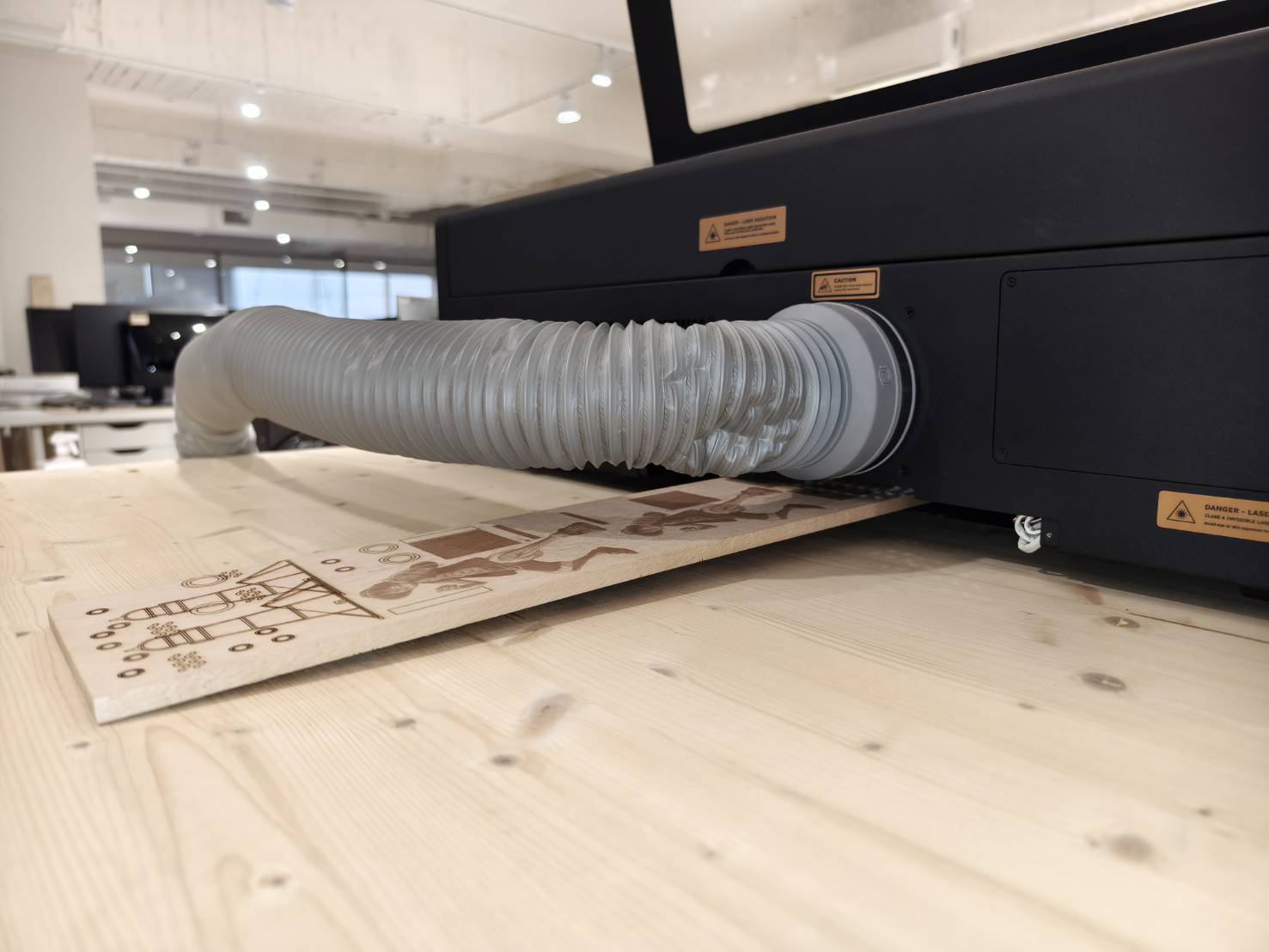

如果您的材料很長，通過機器後部時會掉落，請加裝另一個延伸鋁擠。如果您的材料較短，可以跳過此步驟。

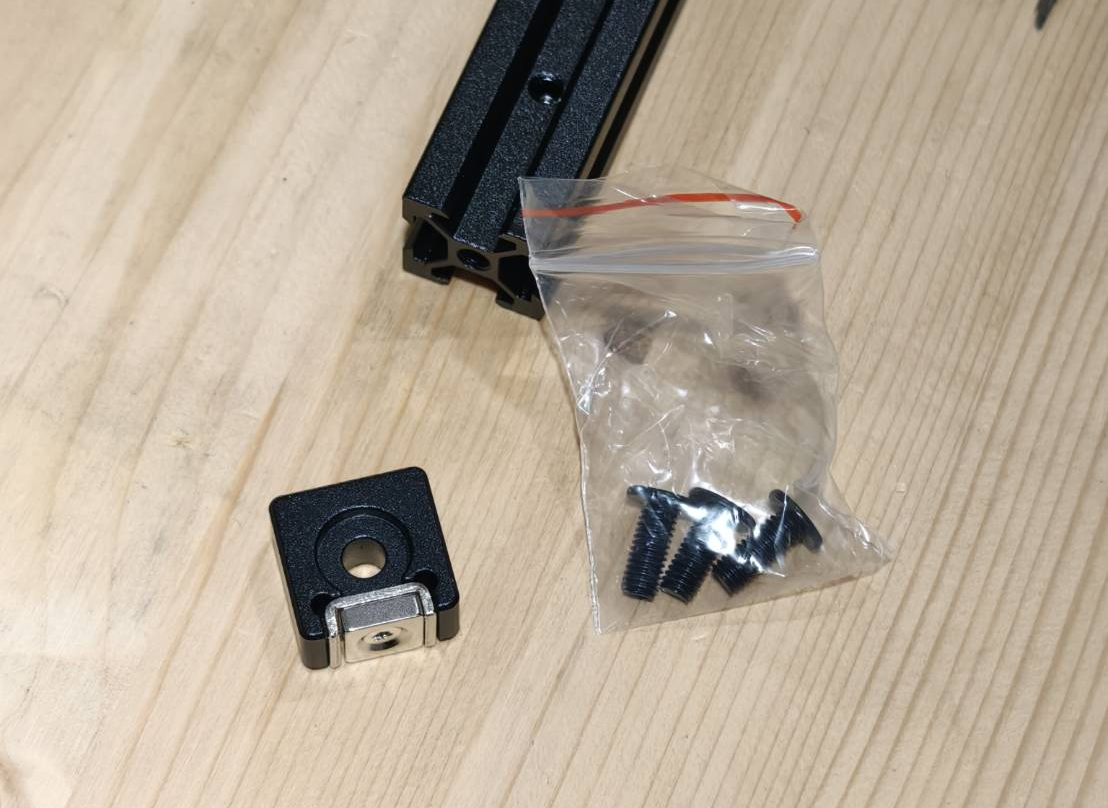

將磁鐵安裝到其中一個鋁擠上，並裝上延伸支腳。
使用磁鐵將鋁擠固定到機器上。

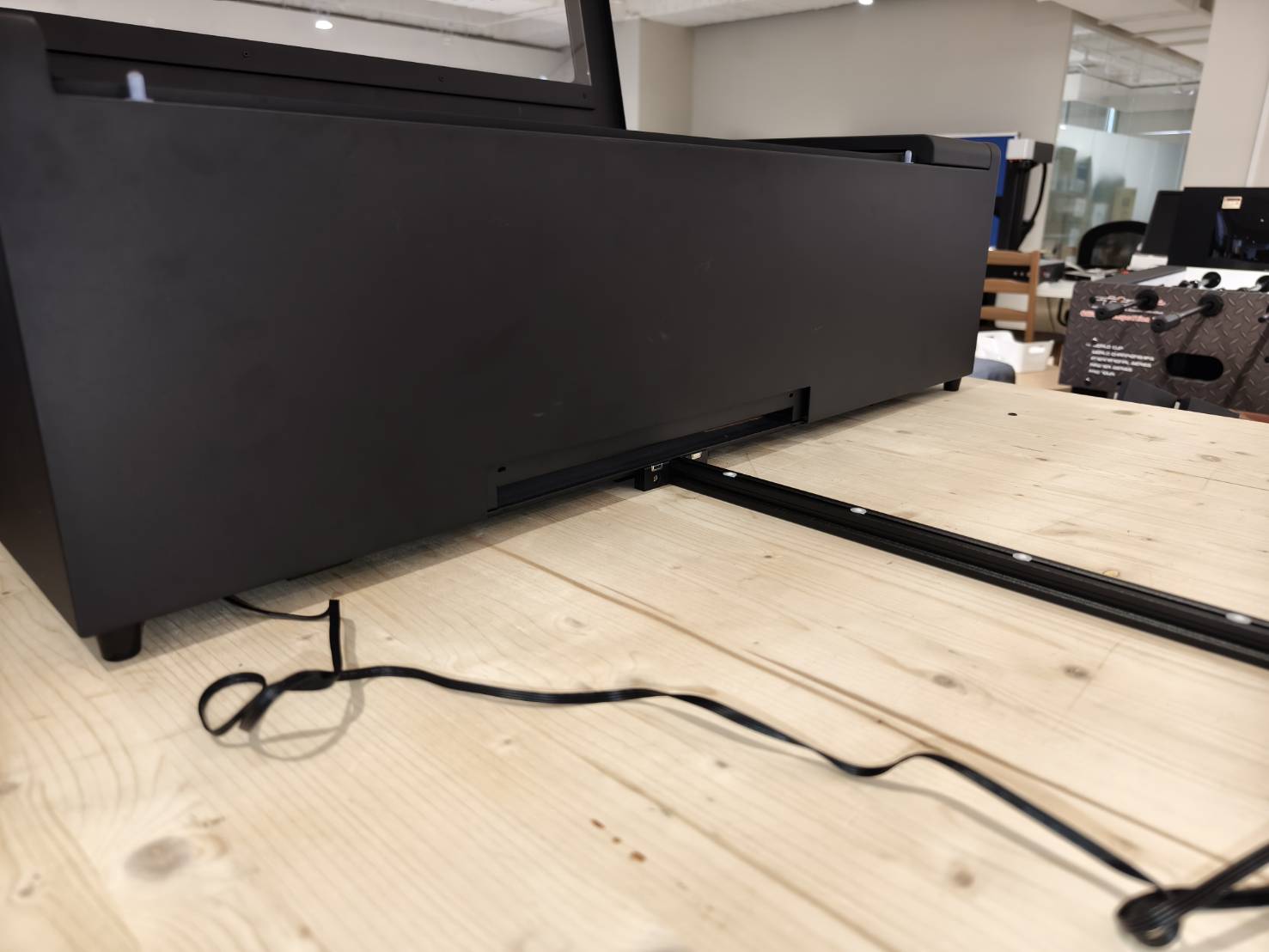

步驟 A12
取出連接線。

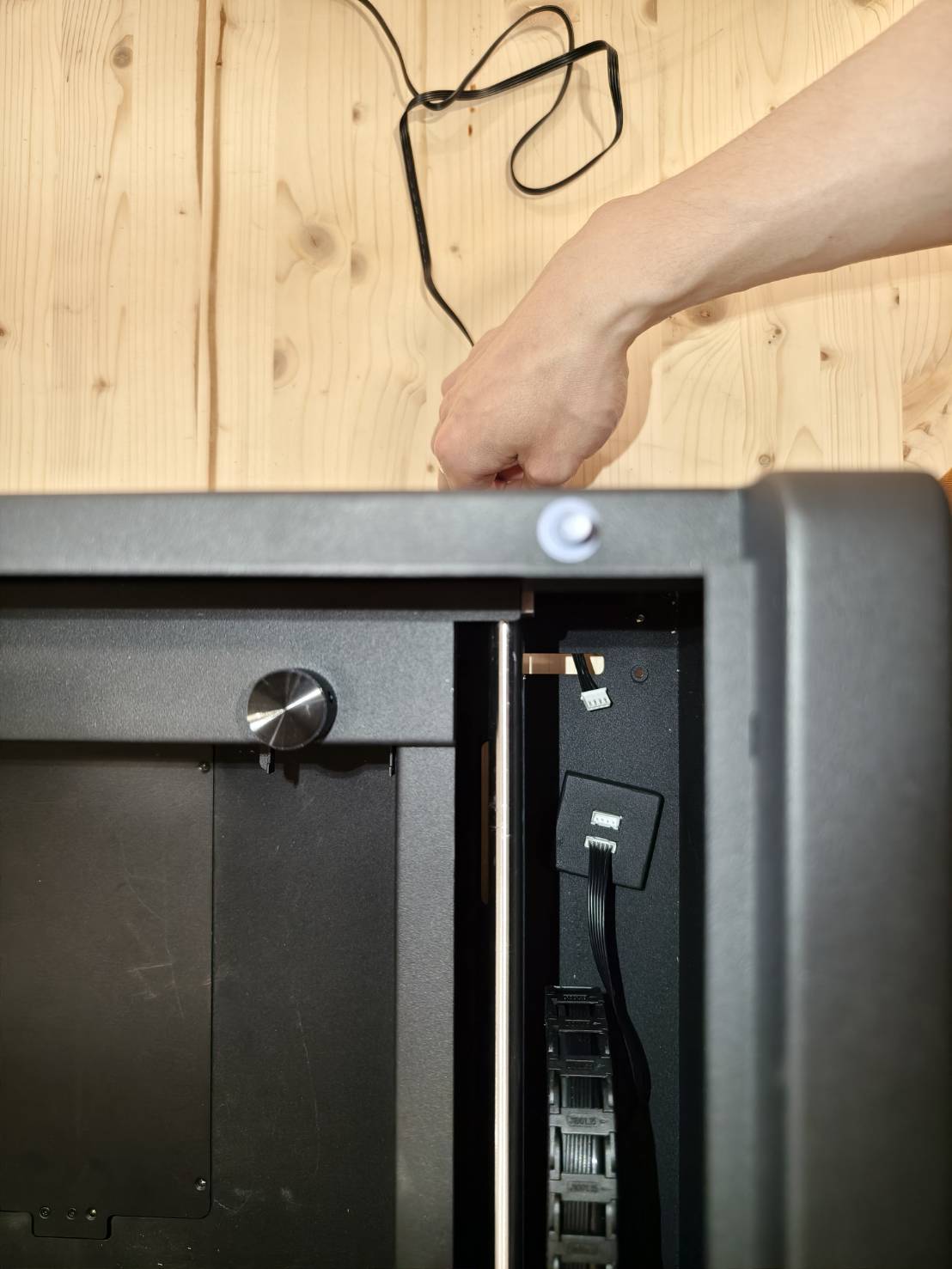

將連接線穿過靠近 Y 軸限位開關的孔。
將連接線插入後方的插座。
找到轉接盒，將連接線的另一端插入盒中。
將轉接盒放置在機器的左下角。
步驟 A13

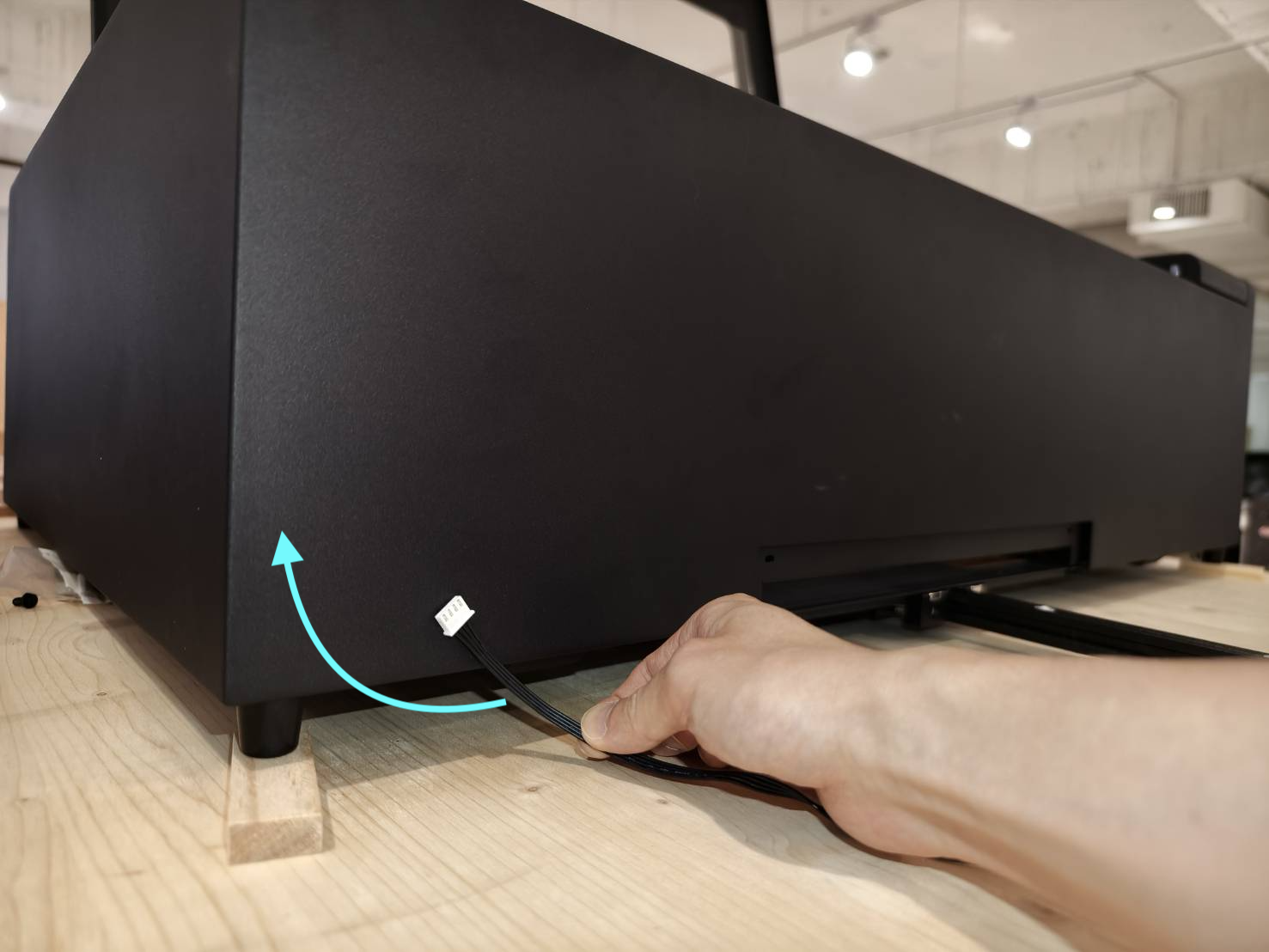

如果進料器的連接線上有束線帶，請剪斷。
連接線將穿過機器左下角的孔洞。
將進料器連接線插入轉接盒。
將轉接盒放回原位。
步驟 A14
移除用來墊高機器的材料。
步驟 A15

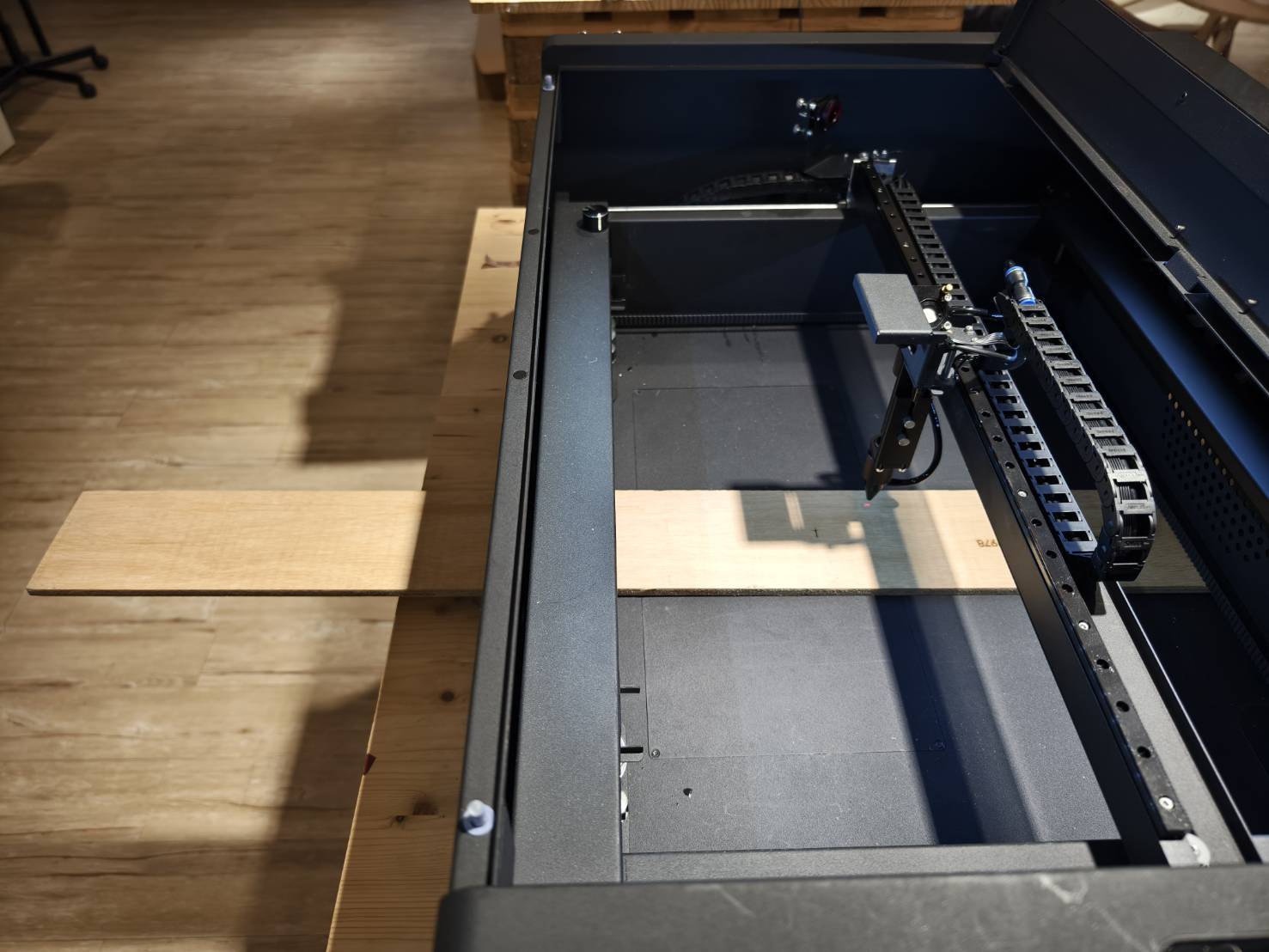

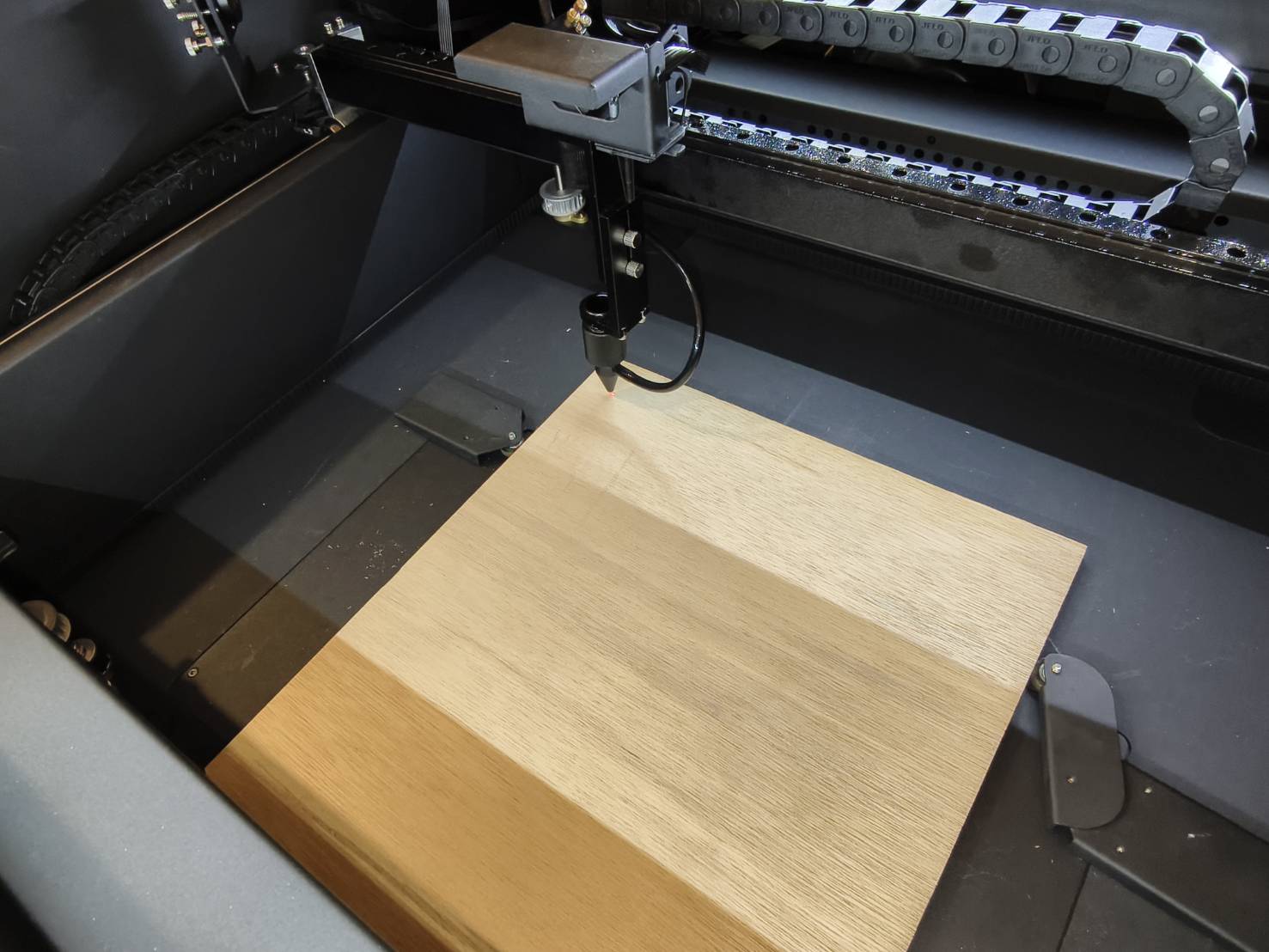

將材料放置在進料器上，轉緊手擰螺絲以固定材料，然後將材料推入機器。

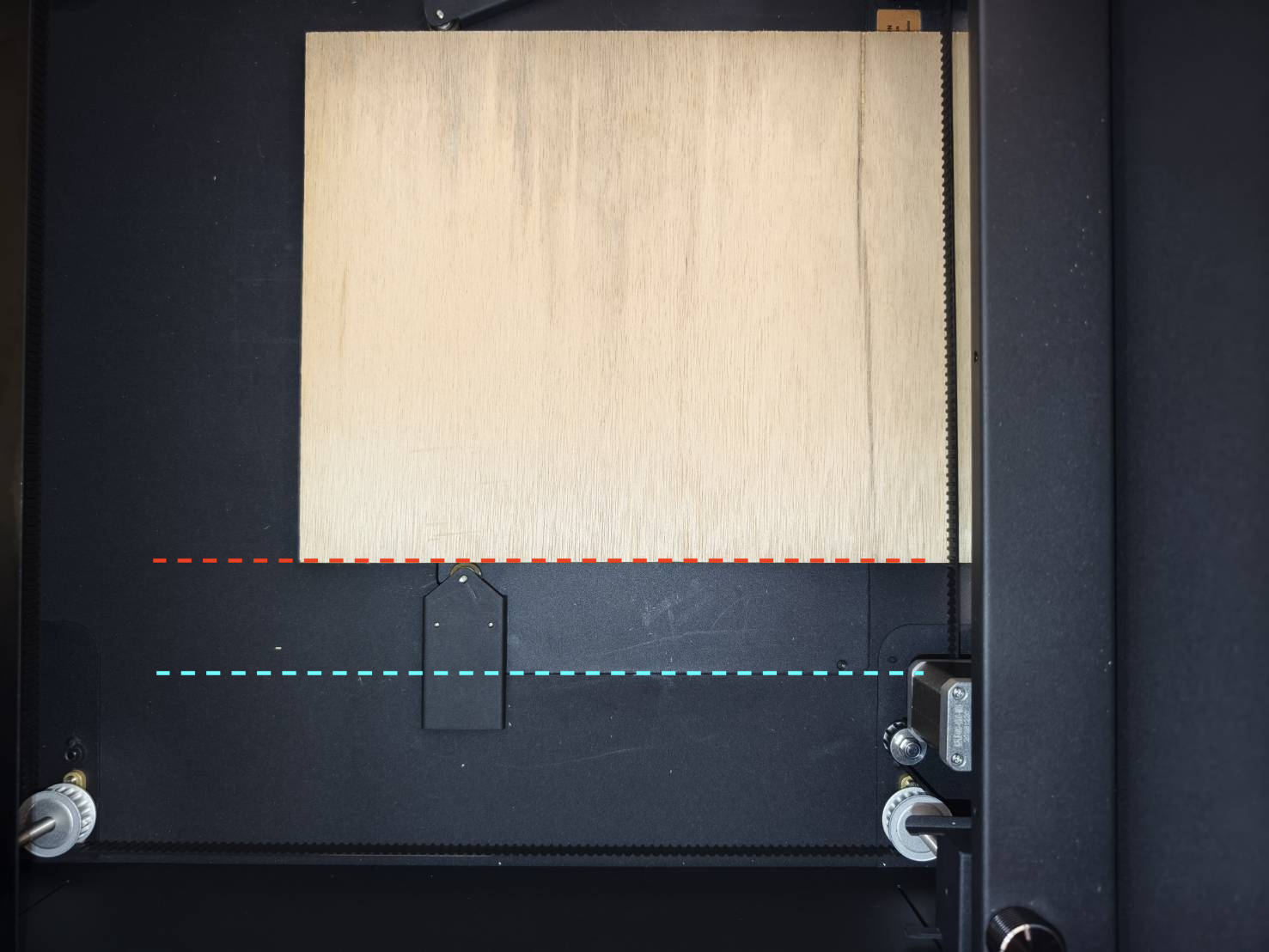

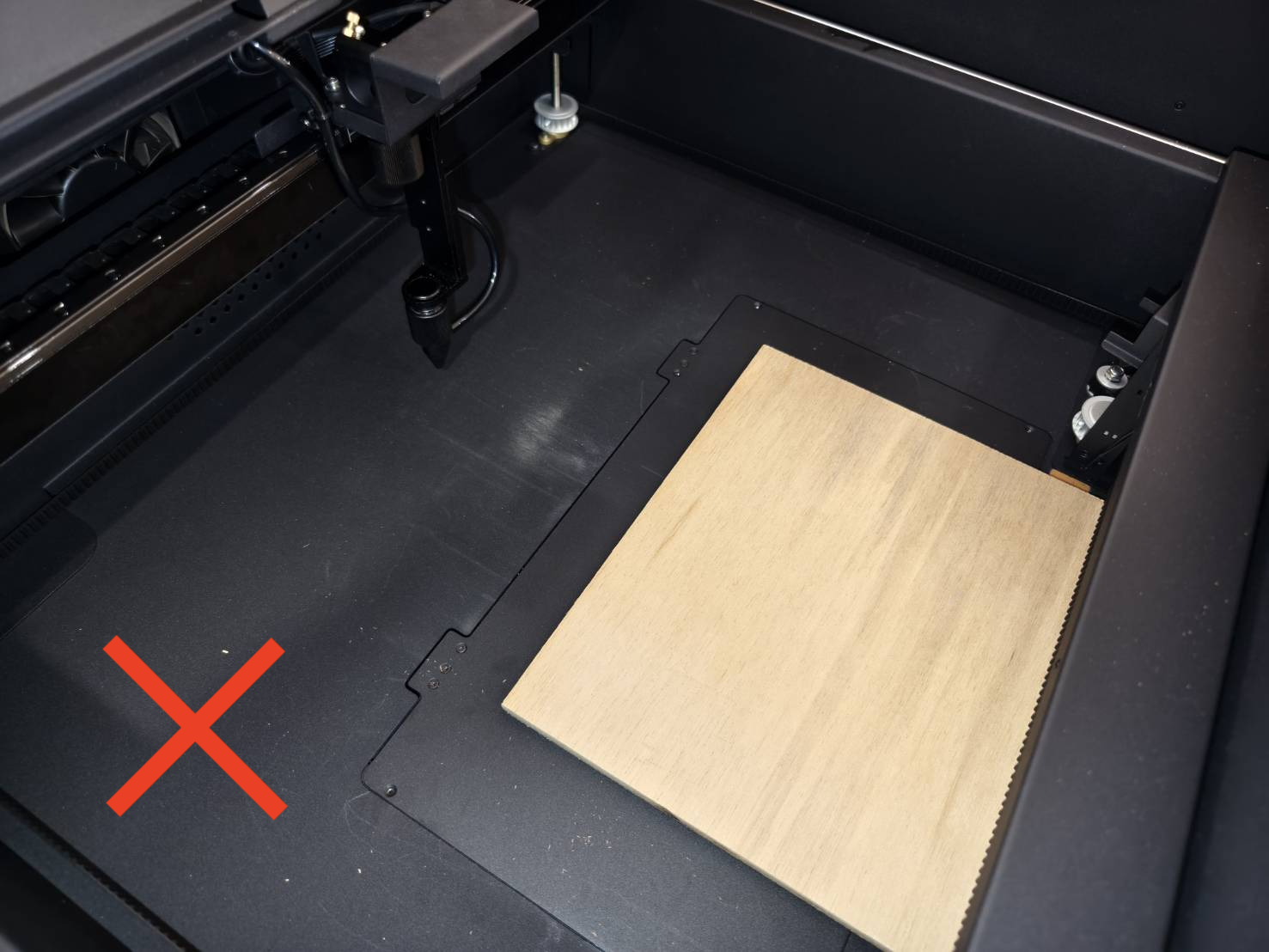

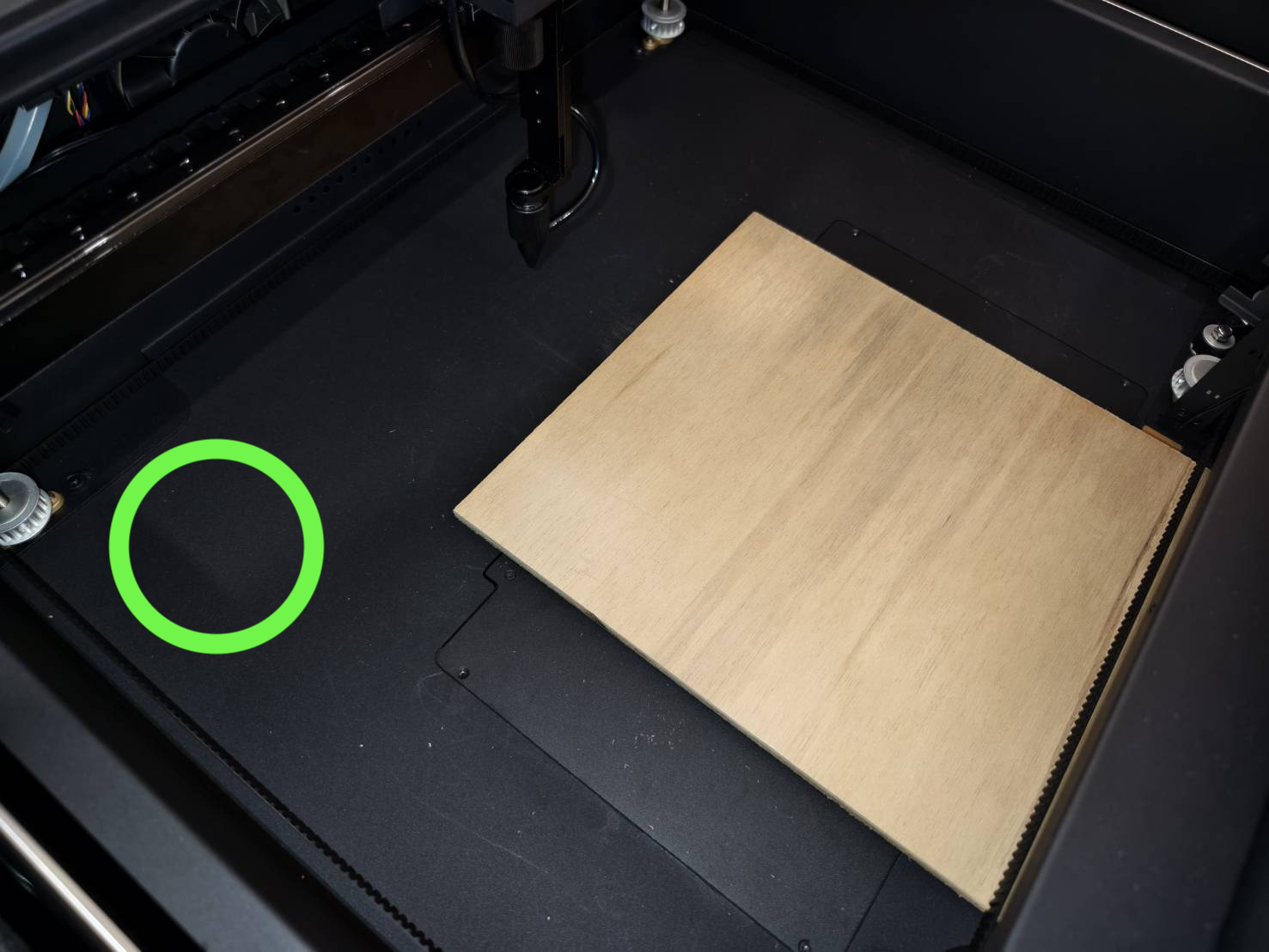

請將材料推入，直到底板被完全覆蓋，以避免在底板和開口之間有間隙或高度差時撞到邊緣。
步驟 A16

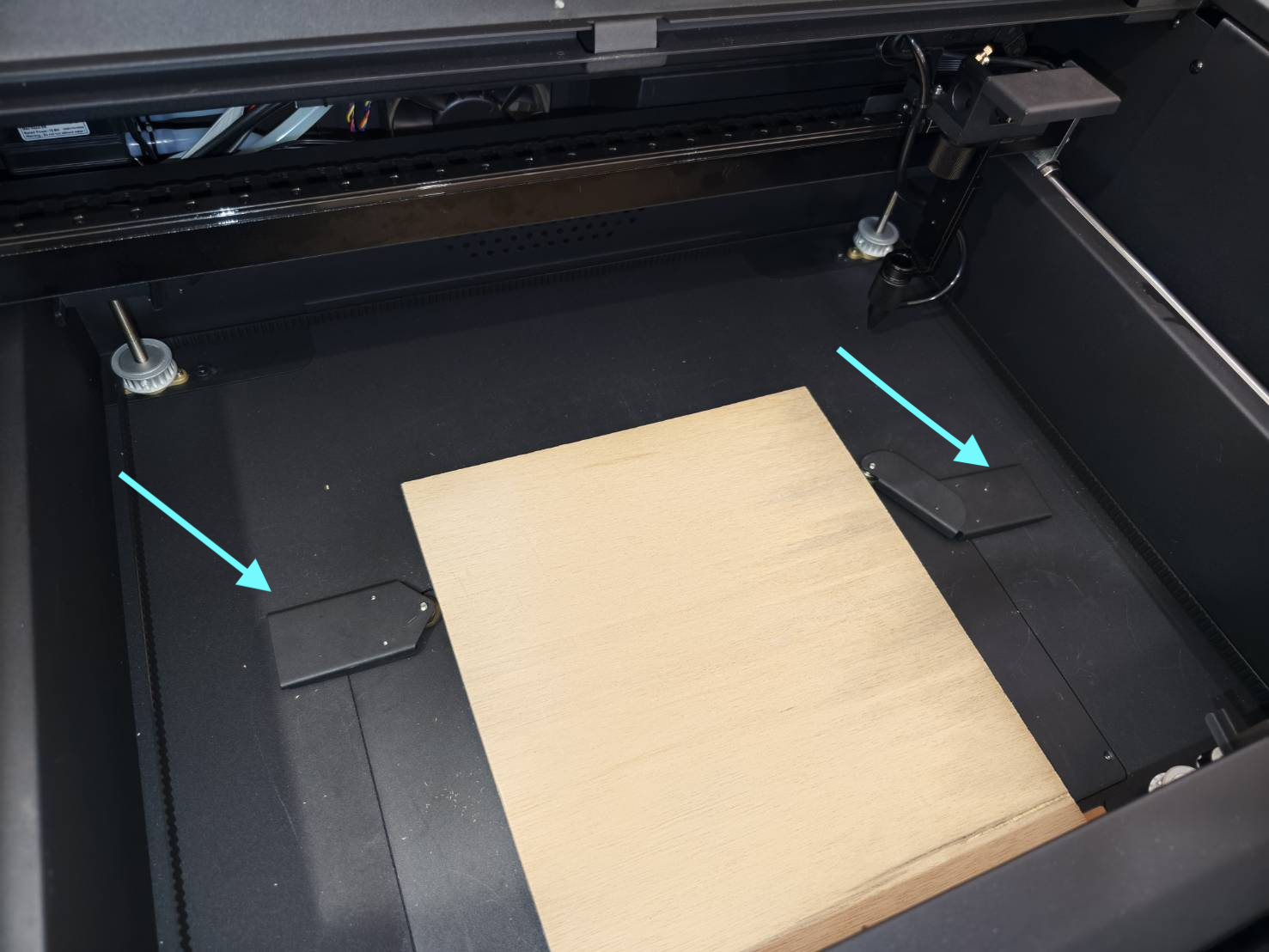

找到固定器。此工具用於固定材料，防止其偏離方向。
將固定器放置在材料的兩側。
您可以利用底蓋的間隙來對齊材料，使其保持筆直。
步驟 A17
開啟機器電源。
步驟 A18
確保您的聚焦鏡頭設定為預設值，提供 4 mm 的聚焦距離。
如果您不知道如何檢查，請參考此文章。
預設情況下，聚焦鏡頭將位於頂部，聚焦鏡頭將為 4mm，這意味著噴嘴尖端與材料表面之間的距離將為 4mm。
步驟 A19

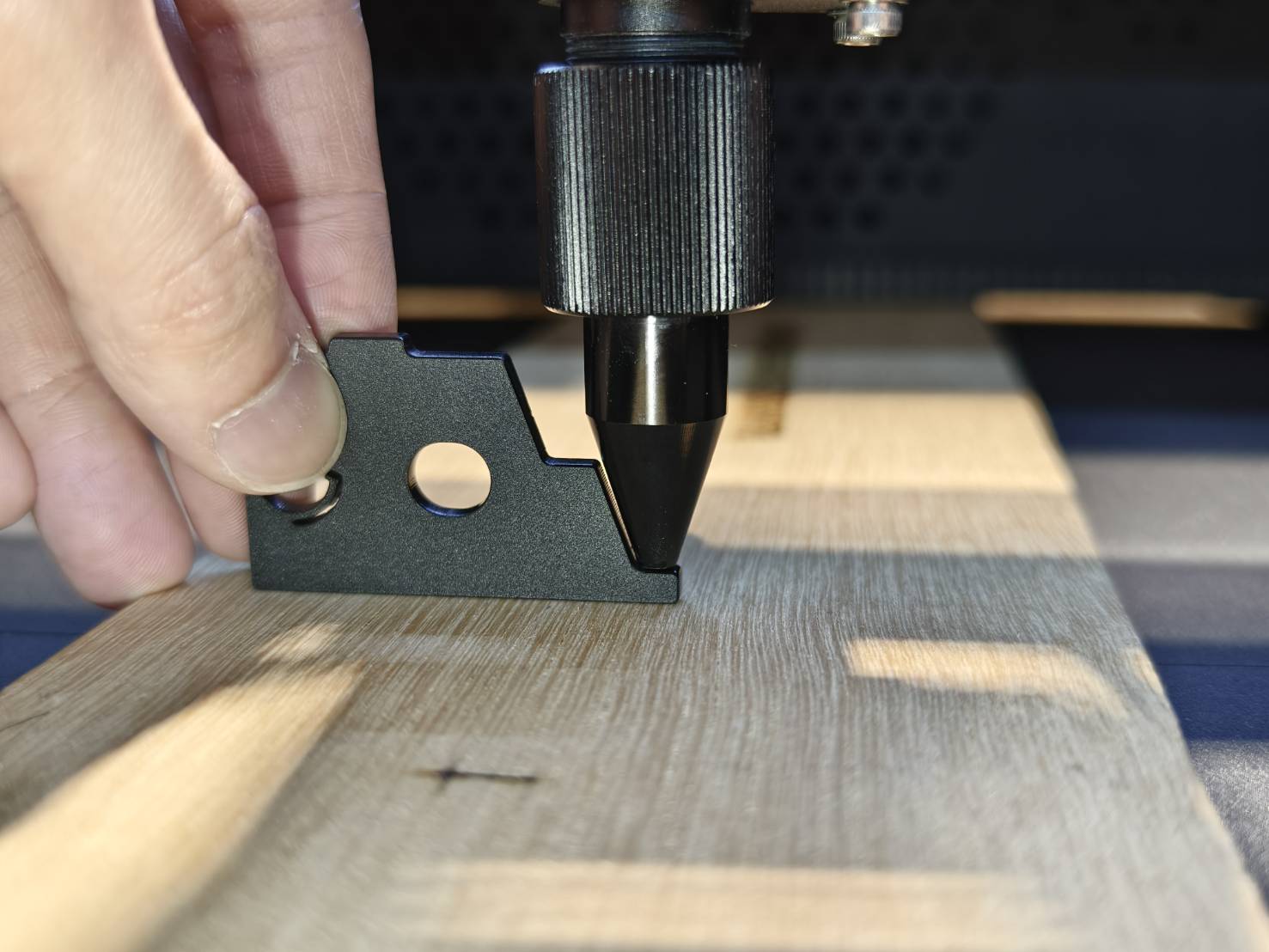

使用工具執行手動對焦。工具的尖端厚度為 4mm，我們將使用它來對焦。（如果您的工具遺失，您可以使用 連結 自行切割一個新的。）
步驟 A20
將雷射頭移動到您要雕刻或切割的區域，然後關閉門蓋。
步驟 A21
請確保您使用以下軟體和韌體版本才能使用旋轉軸功能。
|
Beam Studio 版本 2.5.0 或更高版本（教學) |
韌體版本 6.0.9 或以上。(教學) |
|
|
步驟 A22
- 啟動 Beam Studio 並開啟文件設定。
- 將起始位置設定為當前位置，並將其設為左上角。
-
啟用自動進料功能，並輸入材料的大約長度。
步驟 A23
匯入或建立檔案。
根據材料設定適當的參數。
步驟 A24
使用「外框預覽」功能預覽雕刻路徑。
步驟 A25
開始執行任務。
步驟 A26
檢查結果。
