本文將引導您如何使用自動送料套件開始雕刻。
自動送料套件可以與 Beambox II 搭配使用，無論是否安裝擴充底盒套件（底座）、開蓋套件及廣域雕刻套件。依據組合與使用情境的不同可能會有六種組合。 請參閱與您的設置相對應的說明。
內容物：
| 自動進料套件 | |||
| # | 項目名稱 | 說明 | 數量 |
| 1 | 進料器 | 控制材料移動和雕刻路徑的主要零件。 | 1個 |
| 2 | 滑軌 | 此零件內建白色滾珠輪，使材料能夠平穩移動。 | 5個 |
| 3 | 軌道固定橫梁 | 這是用於水平安裝以穩定結構的橫桿或橫梁。 | 1個 |
| 4 | 皮帶 | 這是將安裝在進料器上的同步帶，負責其運動。 | 1個 |
| 5 | 皮帶壓塊 | 它是用於固定皮帶位置的皮帶固定器。 | 2個 |
| 6 | 滑軌連接器 | 用於連接滑軌以延長軌道長度。 | 6個 |
| 7 | 限位滑輪組 | 用於限制材料的位置，防止其偏離正確路徑。 | 1組 |
| 8 | 限位滑輪平台 | 這是放置滾輪的平台。平台的位置可根據材料尺寸進行調整。 | 2個 |
| 9 | 軌道墊高腳架 | 可視為用於提升整個裝置的支腳。 | 5個 |
| 10 | 轉接盒 | 這是連接線的轉接器，一個插槽用於連接機器，另一個用於連接進料器。 | 1個 |
| 11 | 直軌磁鐵塊 | 此零件的目的是限制材料位置，類似滾輪的功能。它也用於將裝置固定在機器上。 | 4個 |
| 12 | L型定位支架 | 磁鐵將安裝在支架上，以吸附在機器上。 | 2個 |
| 13 | M5 T型螺母 | 這將作為磁鐵的螺帽。 | 4個 |
| 14 | 直軌固定夾塊 | 這將用於將裝置固定在機器上。某些設置不需要此零件。 | 1個 |
| 15 | 連接線 | 用於連接機器和轉接器的連接線。 | 1個 |
| 16 | M5*6 螺絲 | 短螺絲 | 6個 |
| 17 | M5*12 螺絲 | 中型螺絲 | 6個 |
| 18 | M5*22 螺絲 | 長螺絲 | 6個 |
| 19 | M4 六角螺絲起子 | 此工具用於安裝裝置。 | 1個 |
| 20 | 2.5mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 21 | 2mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 22 | 10mm 開口扳手 | 此工具用於調整或更換進料器的滾輪。 | 1個 |
| 23 | 白色滾珠輪 | 這是內建於滑軌上白色滾珠輪的備用零件。 | 3個 |
Step C1
Step C2
安裝 Beambox II - 擴充底盒套件（底座），並打開底部蓋板，請參考下方的教學。
Beambox II - 擴充底盒套件
(請略過擴充底盒部分的安裝。)
Step C3
安裝完擴充底盒套件（底座）並打開底部蓋板後，請關閉機器並拔除電源線。
Step C4
找到主滑軌（有皮帶的那一條），並卸下滑軌連接件。
（其他滑軌上也可能有滑軌連接件。）
Step C5
鬆開皮帶，並找到它的長邊。
使用小內六角扳手鬆開皮帶固定器。
| 短邊 | 長邊 |
同時，請將短邊的皮帶固定器鎖緊。
Step C6
準備進料器和主滑軌。
將主軌道插入滑輪，並將帶子較長的一側先插入。
將帶子勾住齒輪，並將其引導向下，形成一個尖頂形狀。
必須按照此方向插入，確保帶子較長的一側與送料器的平面保持在同一側。
Step C7
準備兩個軌道連接器和一根擴展軌道（帶有白色滾珠）。
每個連接塊有四顆螺絲。將兩顆螺絲固定在主軌道上，另外兩顆固定在擴展軌道上，以達到牢固夾緊的效果。
（注意：確保擴展軌道上有白色輪子，因為這些輪子是用來讓送料器移動的。連接器必須位於白色輪子的同一側，並且在白色輪子的底部。）
Step C8
使用先前拆下的帶扣固定長邊的皮帶。
（請在固定之前，確保皮帶已經拉緊。）
請確保皮帶已經正確掛上滑輪。如果沒有，請拆下帶扣並重新插入送料器。

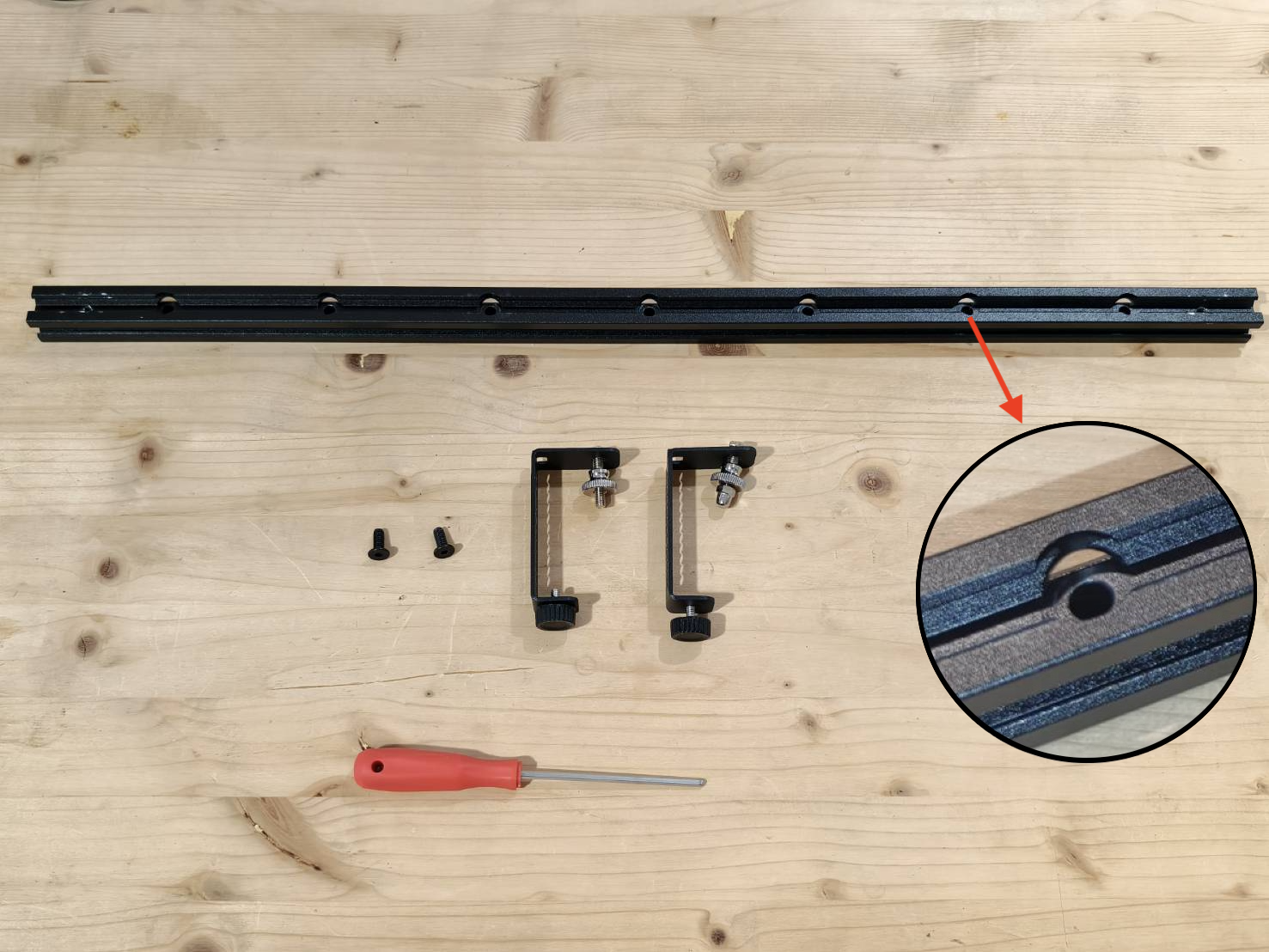

Step C9

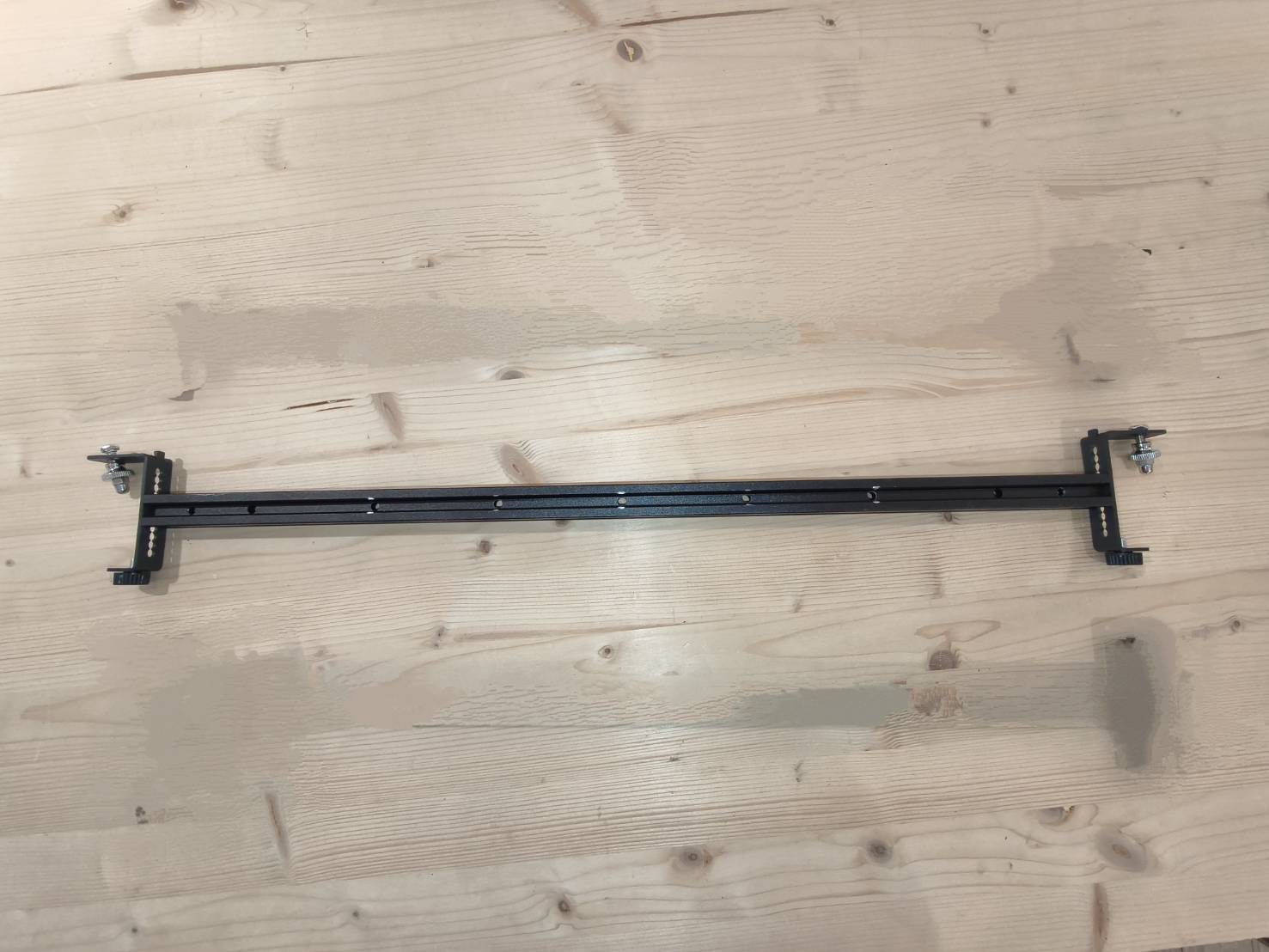

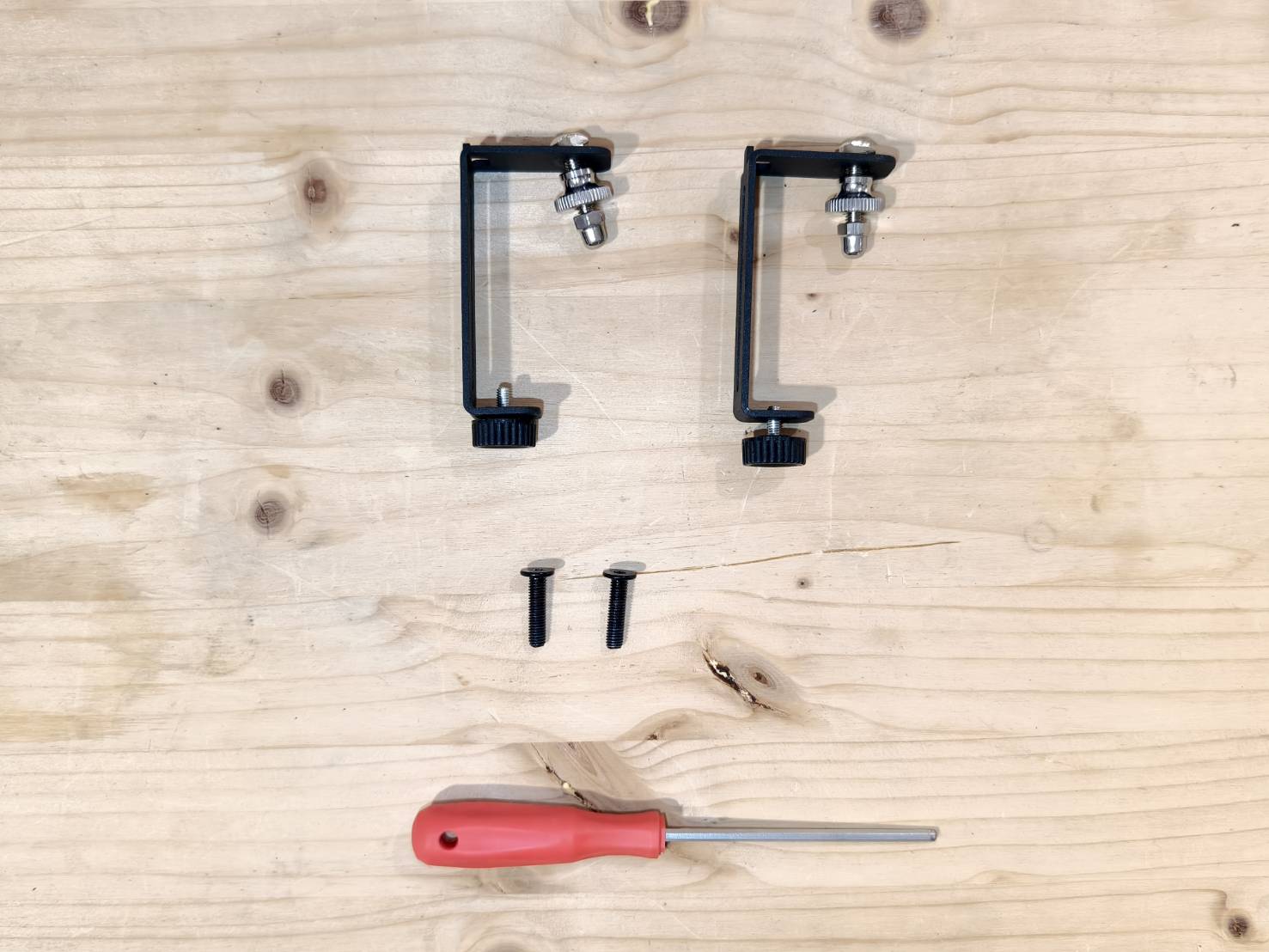

找到橫樑(沒有白色滾珠)x1、支撐腳x2、短螺絲(M5*6)x2。
請注意，橫樑沒有白色滾珠，且有螺絲孔上緣有擴大。
使用短螺絲，將支撐腳安裝在橫梁的兩側，最後共得3組橫梁+支撐腳的組合件。
建議將所有的支撐腳，都鎖在標示“5”的孔，即最中間的孔。
安裝方法如下：
請確認當橫樑立起時，螺絲孔是在側邊，不是上下。
若不是在側邊，請鬆開螺絲，將支撐腳轉向，再鎖緊。

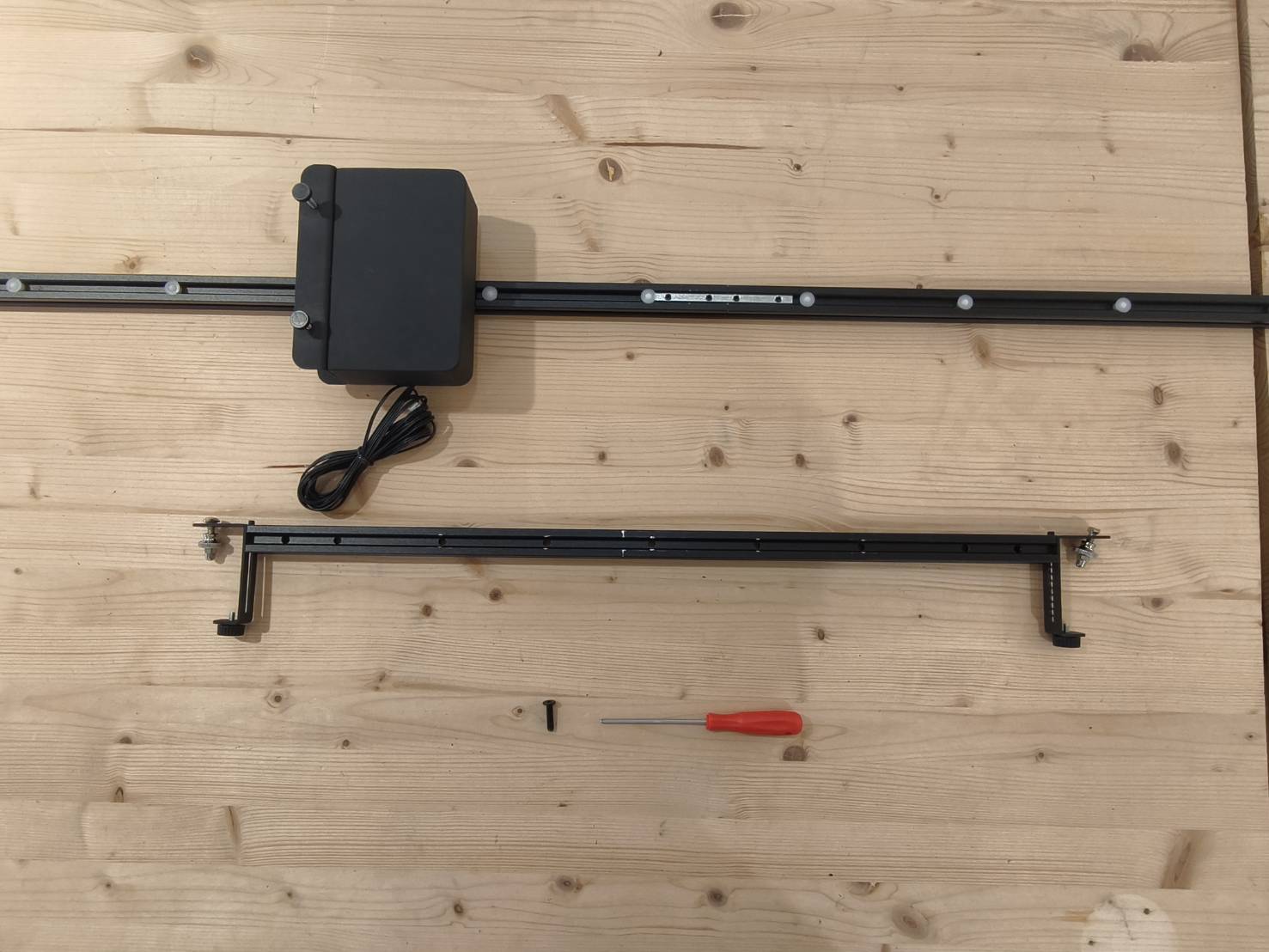

Step C10

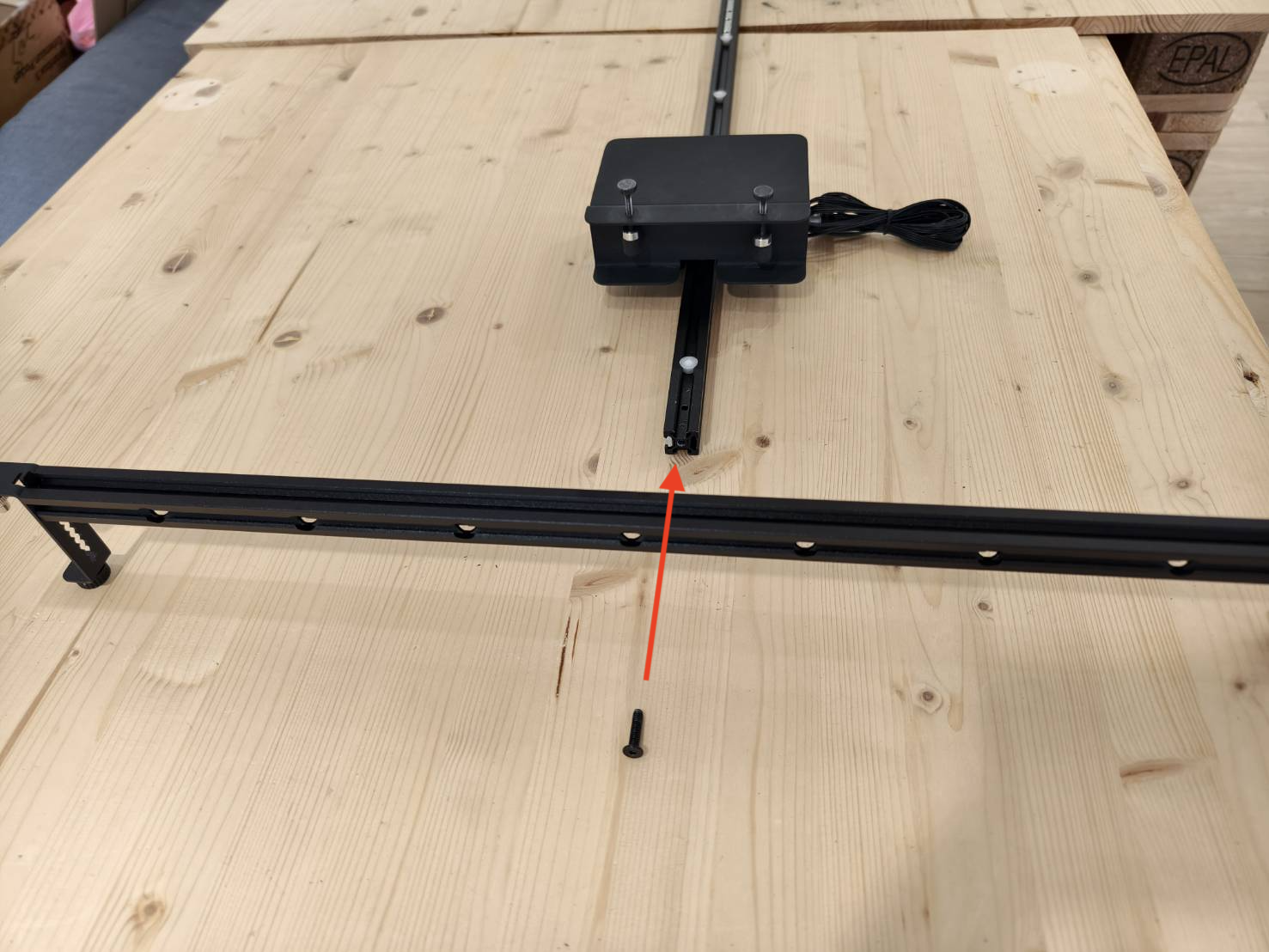

準備推進器直軌跟剛剛安裝好的橫樑。
使用長螺絲將直軌裝在橫樑上，中間的螺絲口。

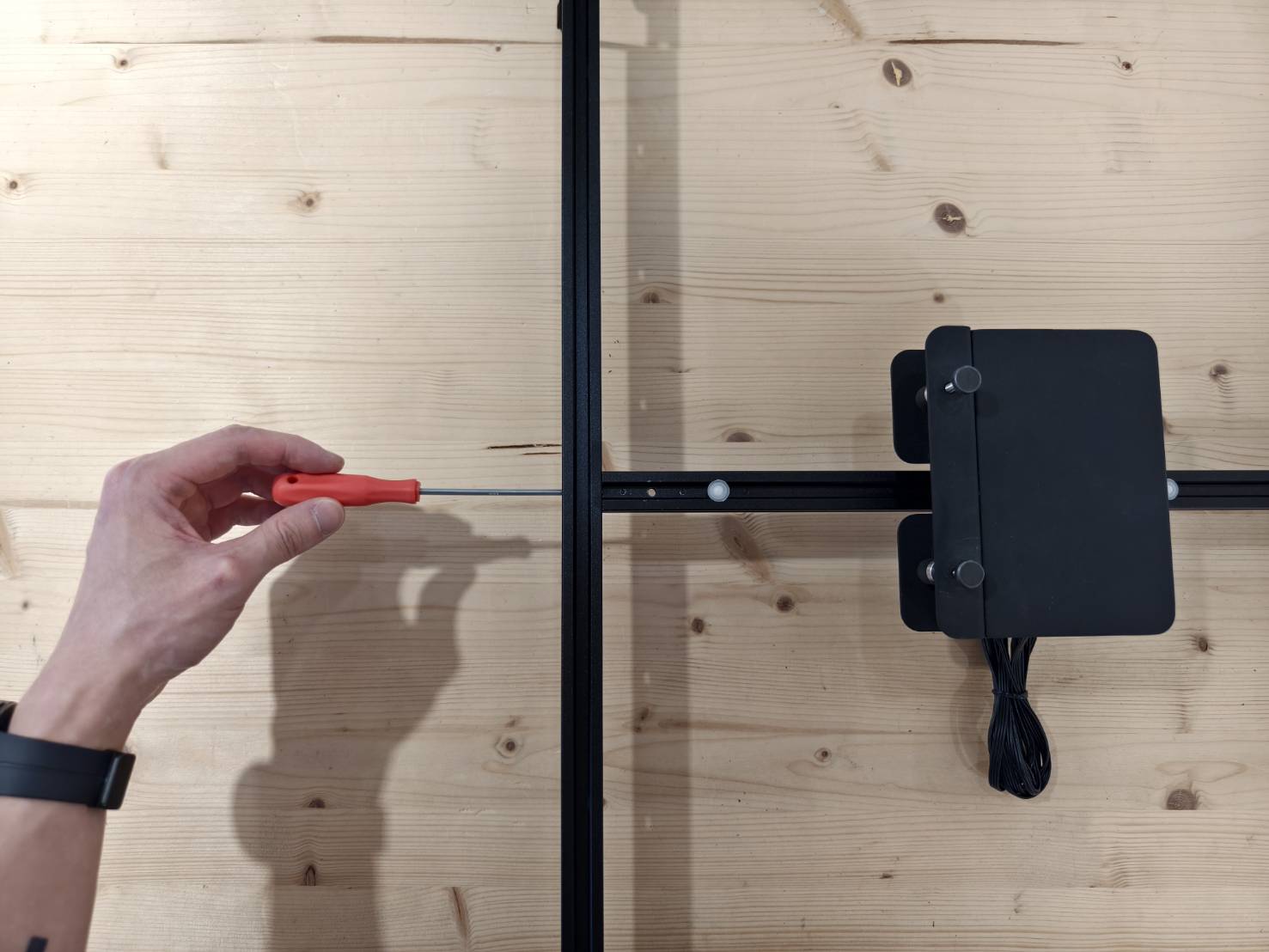

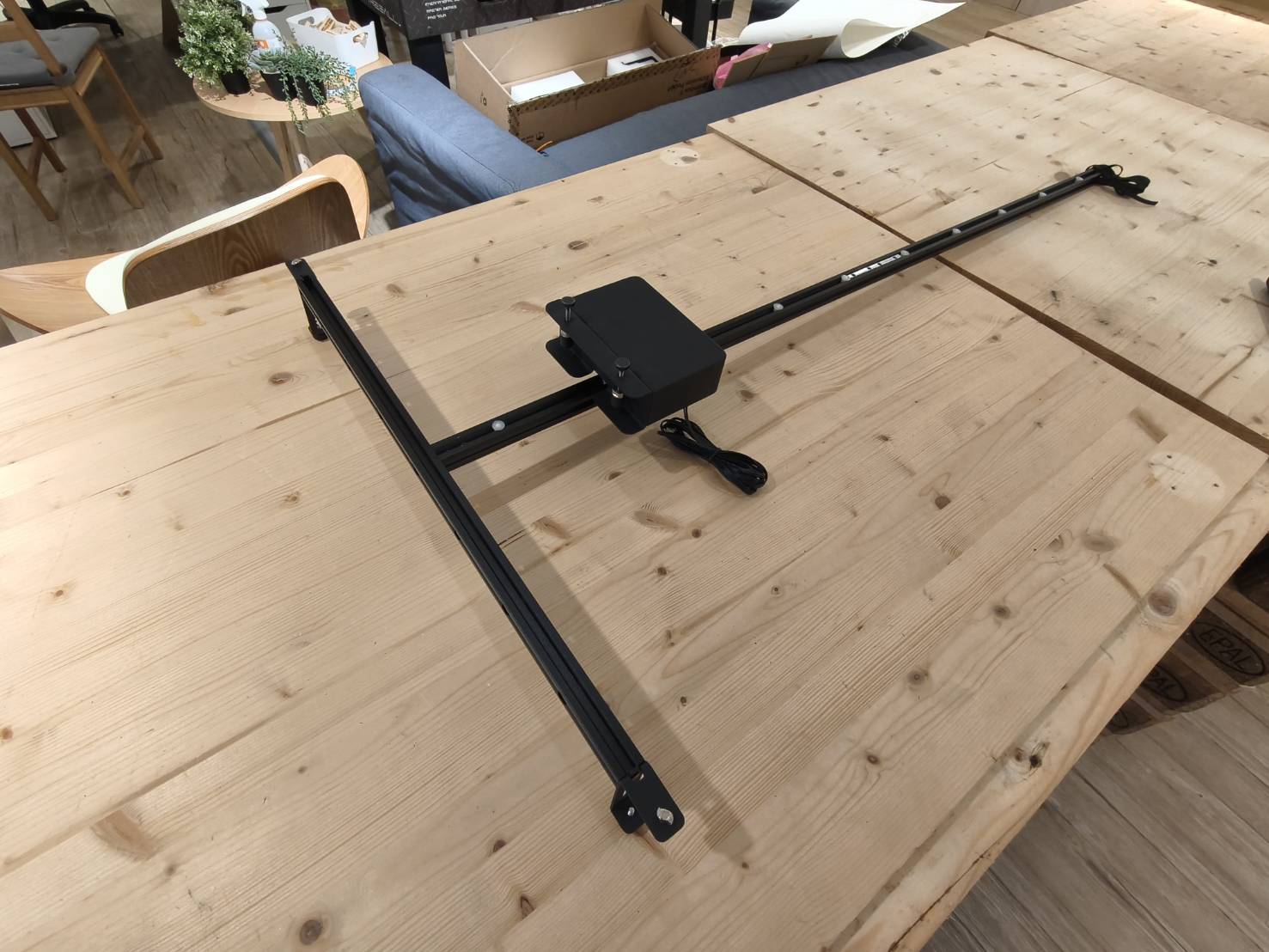

Step C11

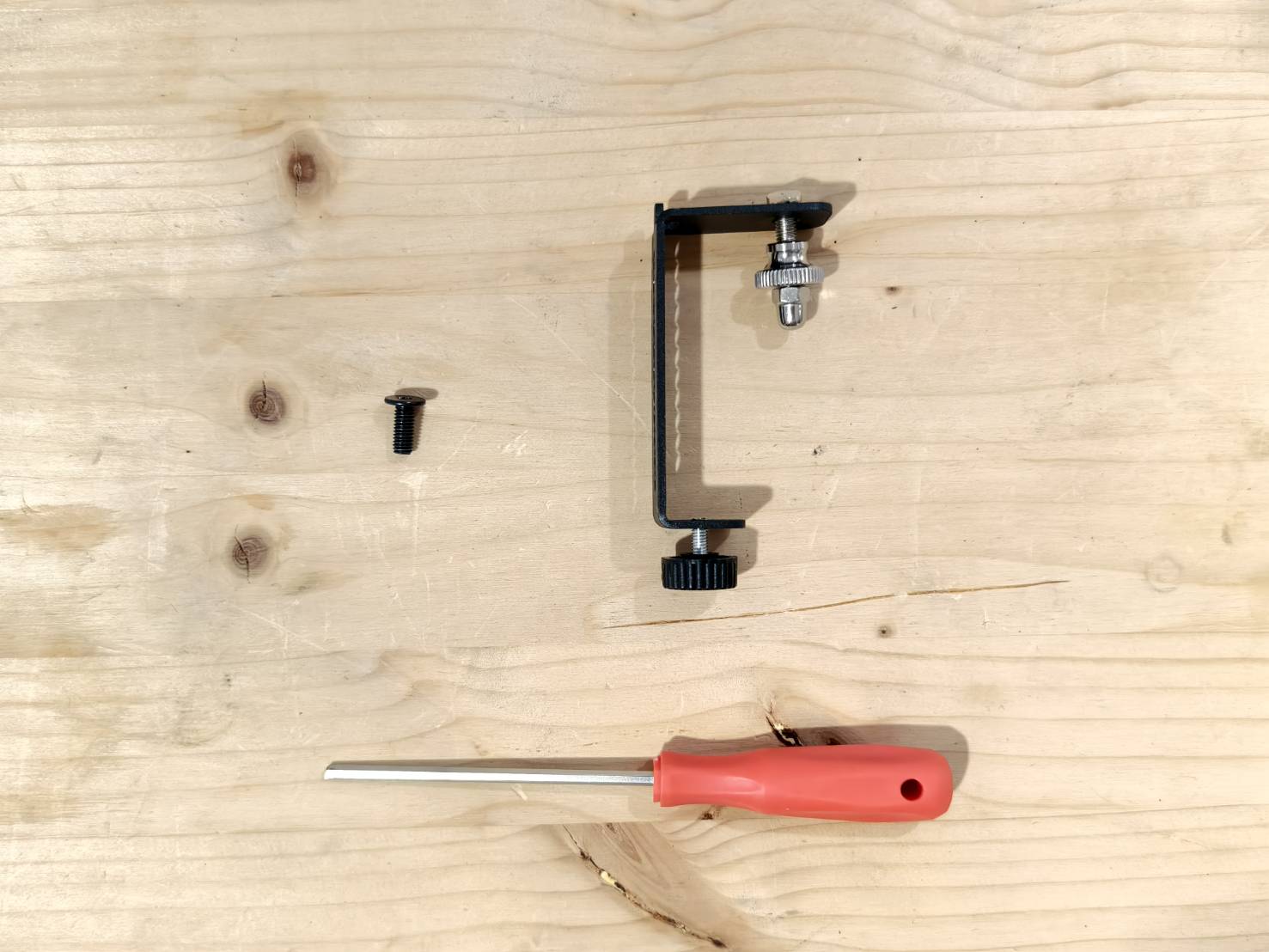

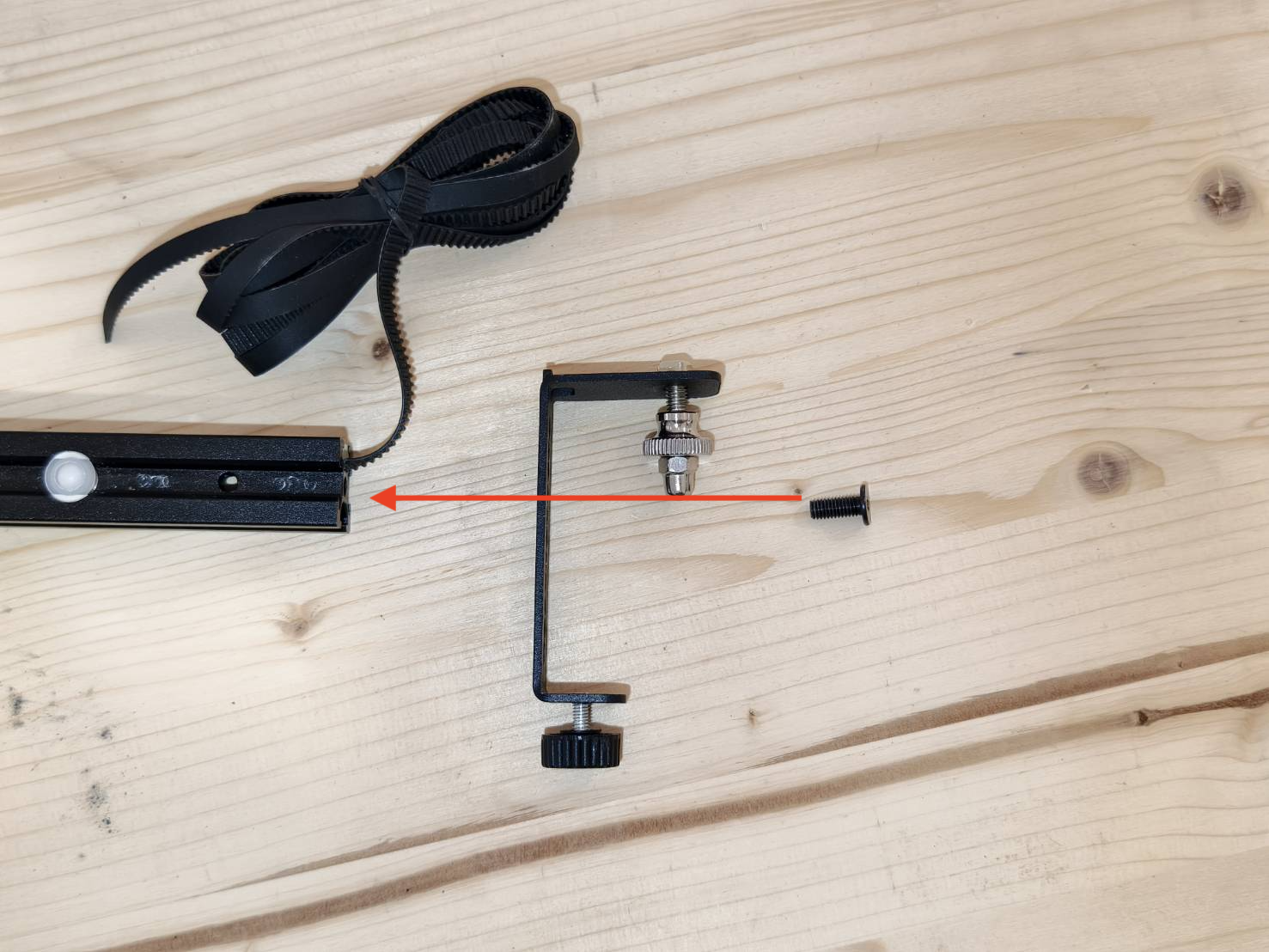

準備支撐腳x1、短螺絲(M5*6) x 1。

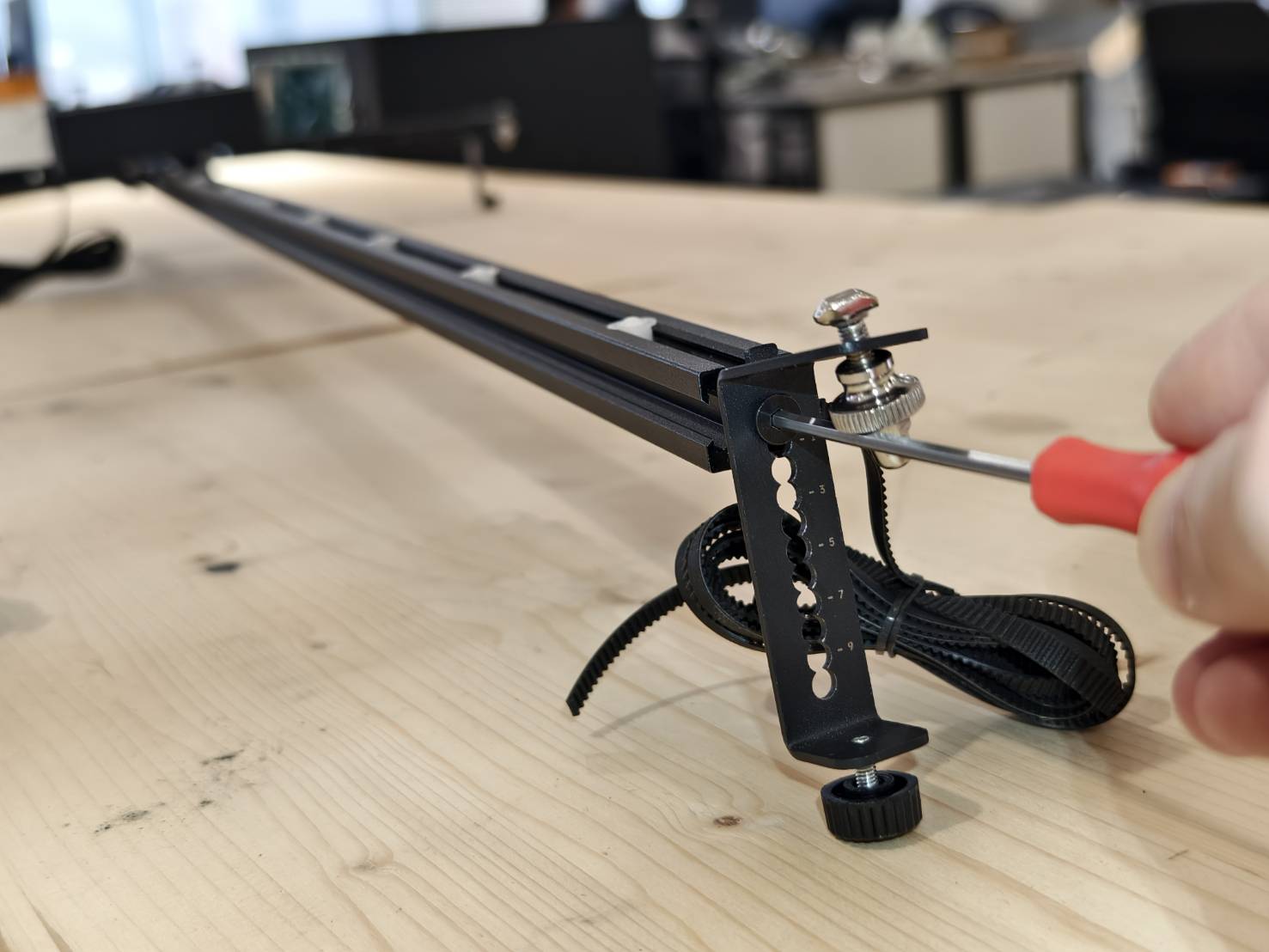

將支撐腳裝在皮帶長邊那裡的螺絲口。
如果整個結構不水平或桌面表面不夠平整，可以調整支撐架的高度。
Step C12

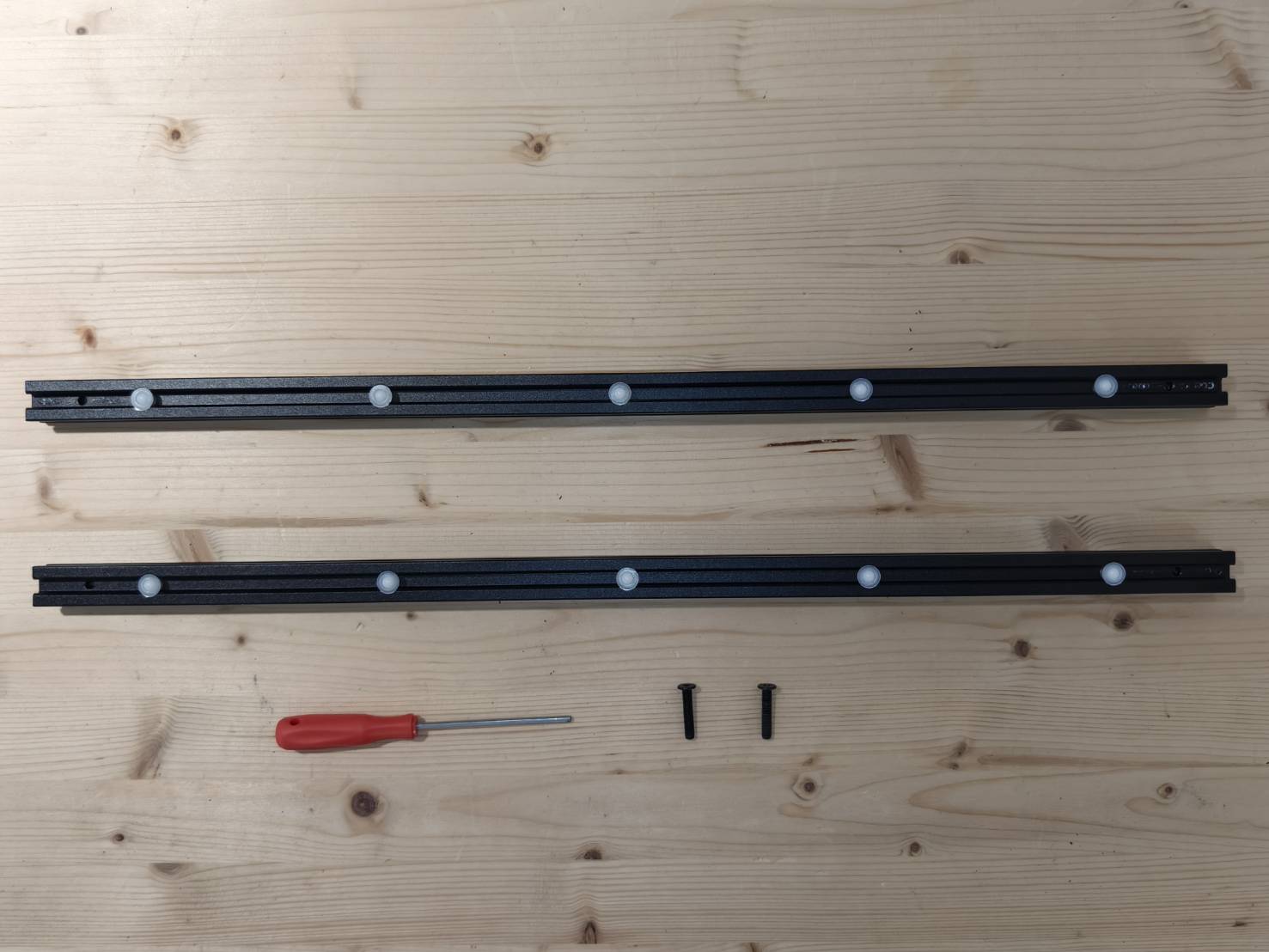

準備直軌(有白色滾珠的)x2、長螺絲(M5*22)x2。
然後先將螺絲鎖進於橫樑上最旁邊的兩個螺絲孔，再用直軌以旋轉的方式將其鎖上橫樑。
(這兩個直軌可以不用鎖緊，主要是白色的滾珠，需要面向外面即可，鬆鬆地會晃是沒問題的。)

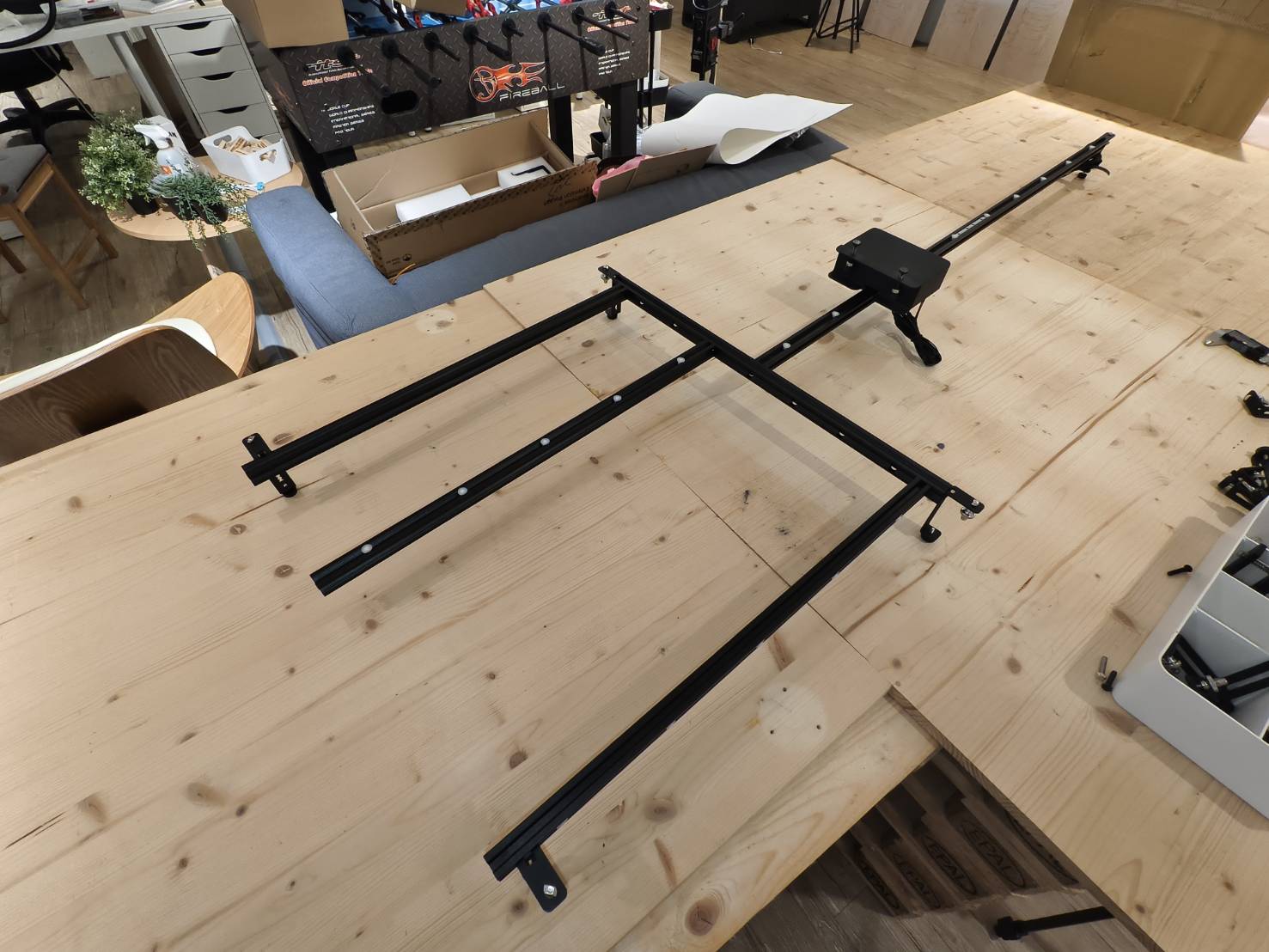

Step C13

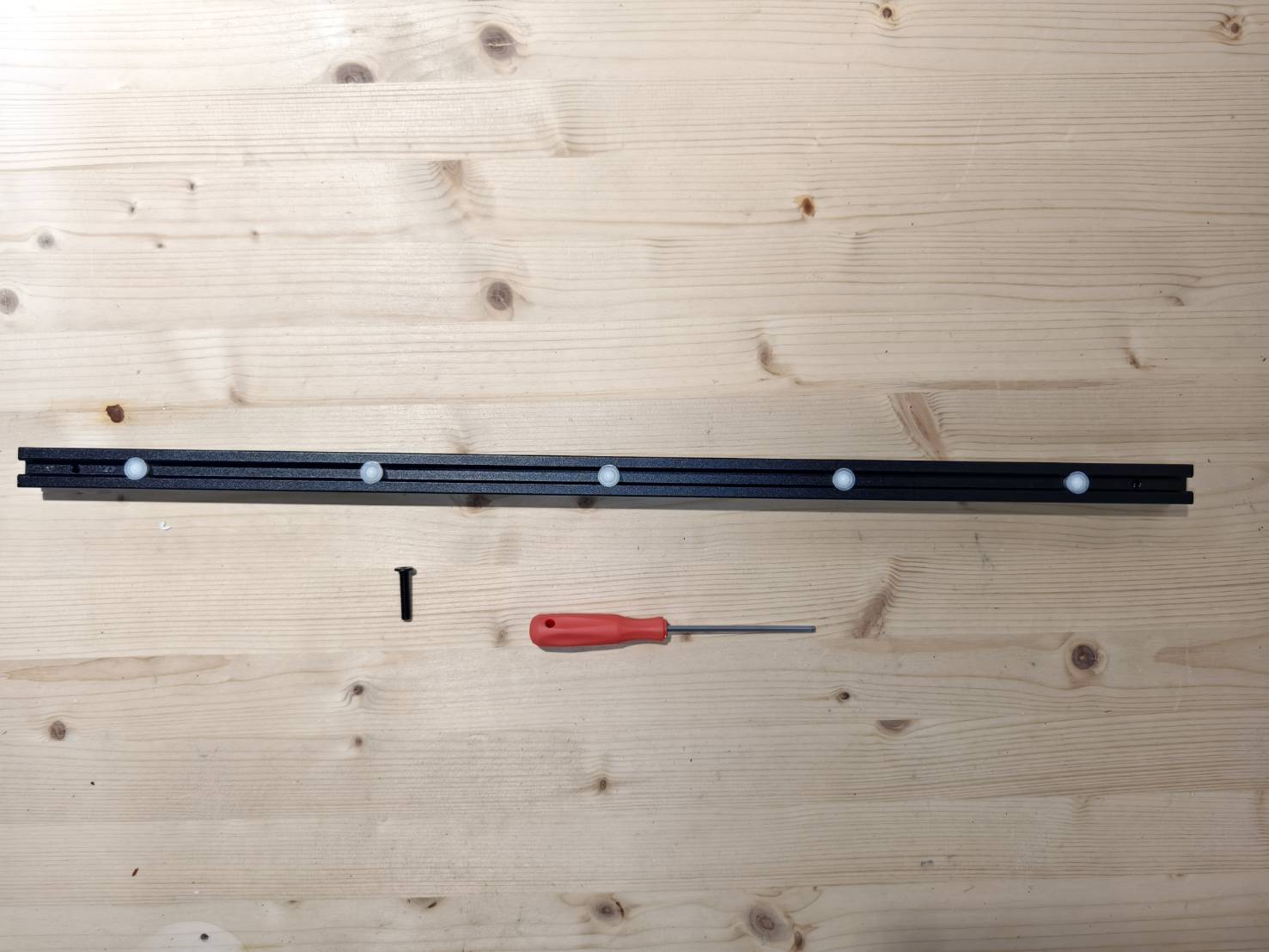

準備直軌(有白色滾珠)x1、長螺絲(M5*22)x1。
將直軌安裝在橫樑上，使用靠近中間的螺絲口。
Step C14
準備支撐腳x2、長螺絲(M5*22)x2。
將支撐腳安裝在兩側的直軌上。請裝在側邊。
Step C15
找到磁鐵塊x2、L型定位支架x2、中螺絲(M5x12)x2。
將磁鐵塊安裝在L型定位支架上，磁鐵(銀色)側朝左，一個支架上各裝上一個磁鐵。
銀色此磁鐵方向應該要朝各一邊。

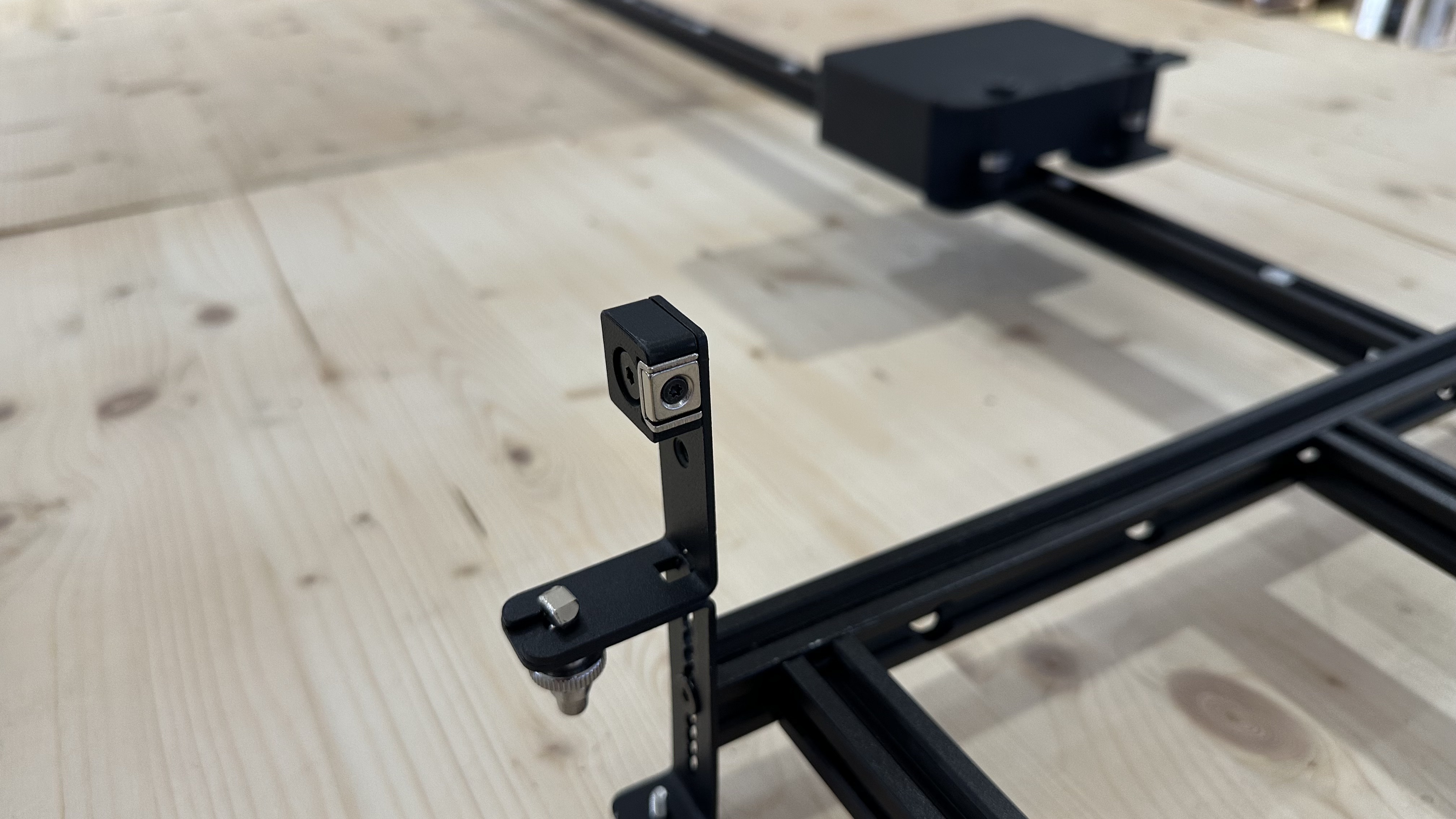

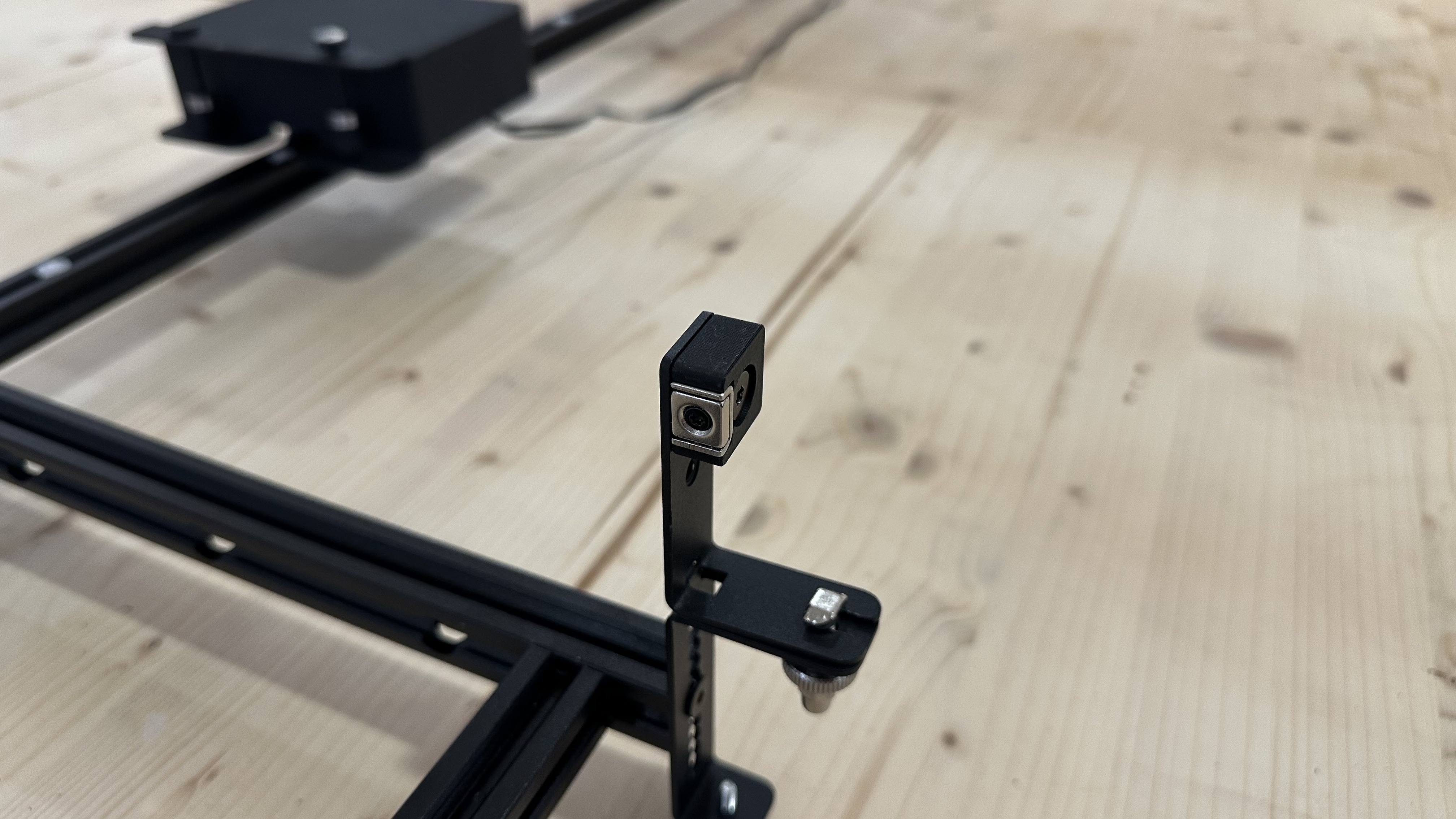

Step C16

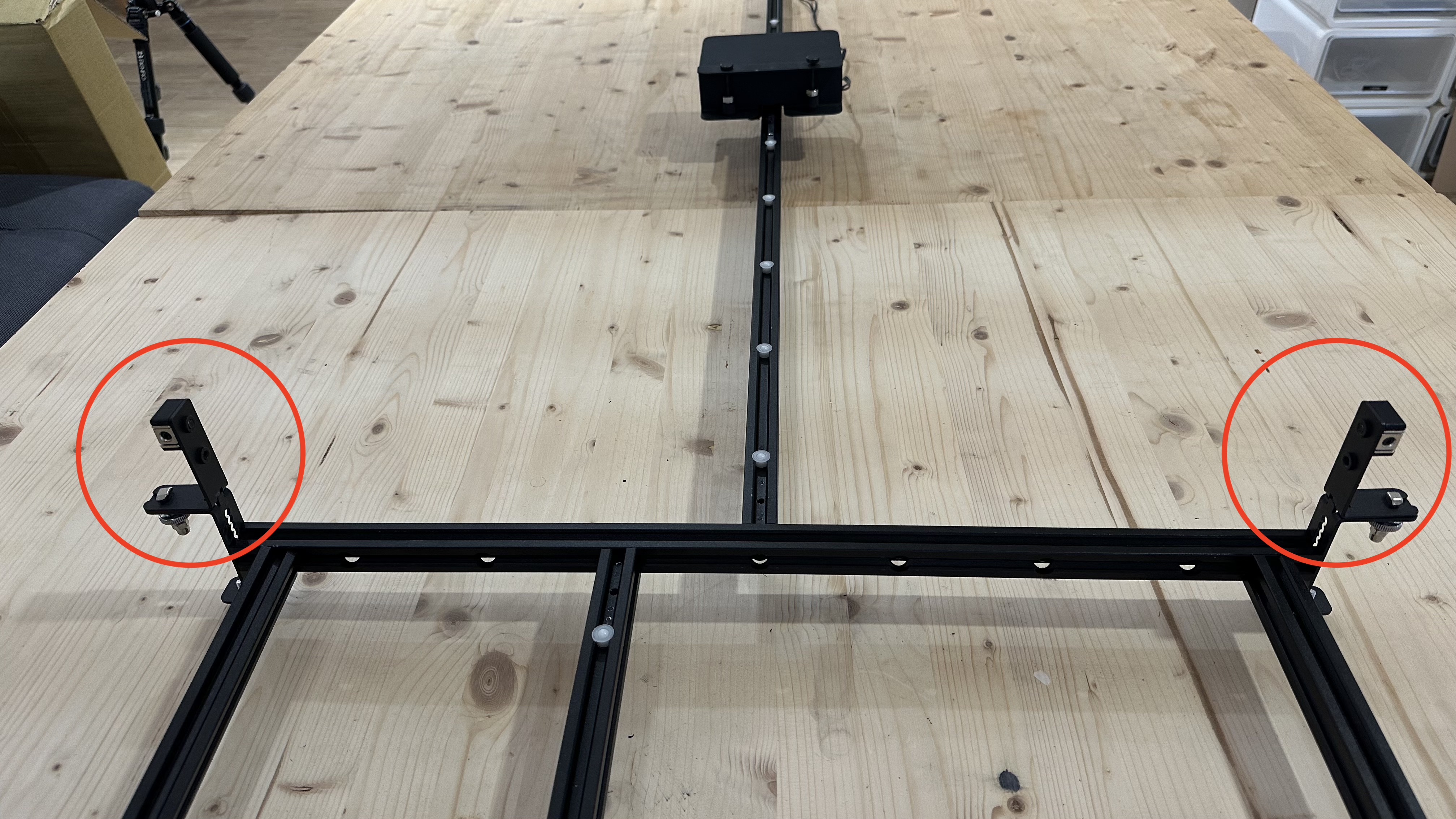

將L型定位支架+磁鐵組合x2，安裝在中間橫梁的兩側，使用銀色手擰螺絲固定。
(磁鐵(銀色)側需面向左側，即三根直軌那一側。)
|
|
|
|
|
|
Step C17
找到磁鐵塊x2、中螺絲(M5x12)x2、T型螺母x2。
將螺母與螺絲組合，不用鎖到最緊，螺絲有咬到即可。
然後將磁鐵塊安裝在橫樑上方，僅需暫時固定即可，後續步驟會調整其位置。
|
|
如果整個結構不水平或桌面表面不夠平整，可以調整支撐架的高度。

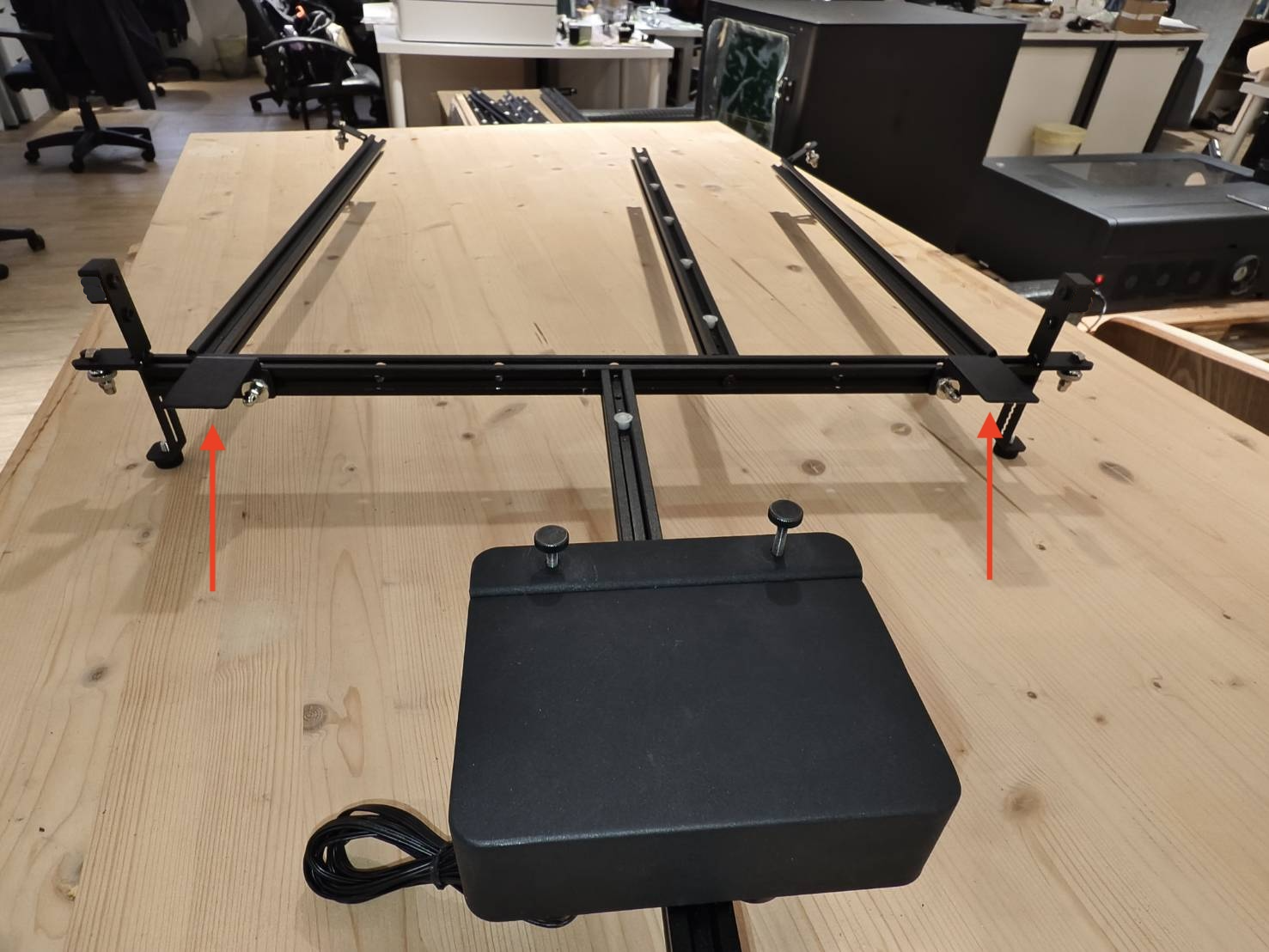

Step C18
準備滑輪平台x2。
然後安裝在中間的橫樑上，方向朝後，即推進器的那一側。
平台可以移動，根據您的材料寬度，平台可能會被移動，這部分會在本文稍後進行說明。

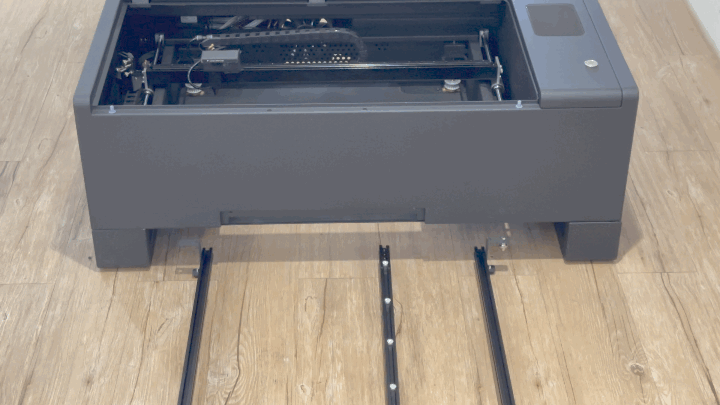

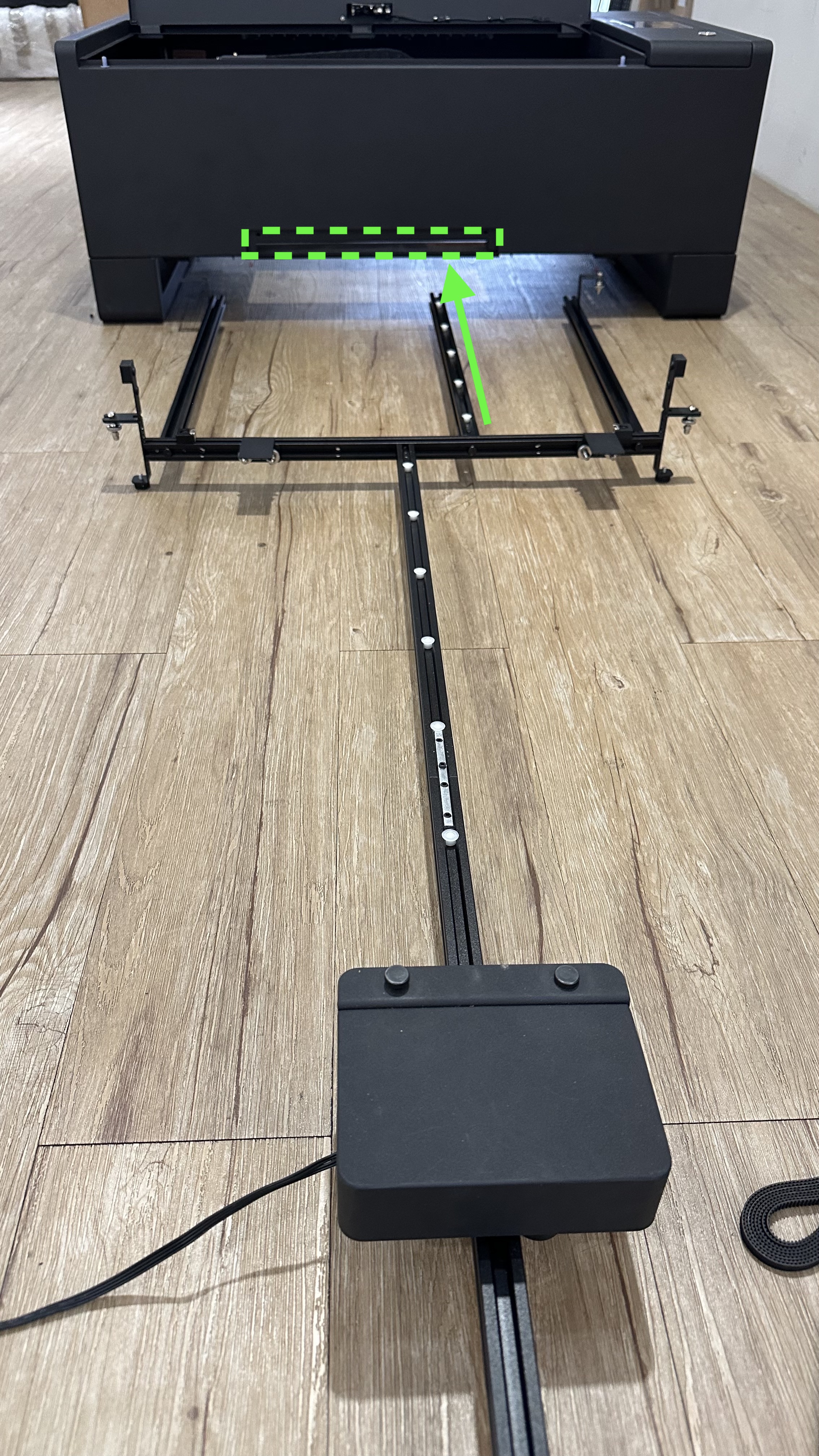

Step C19

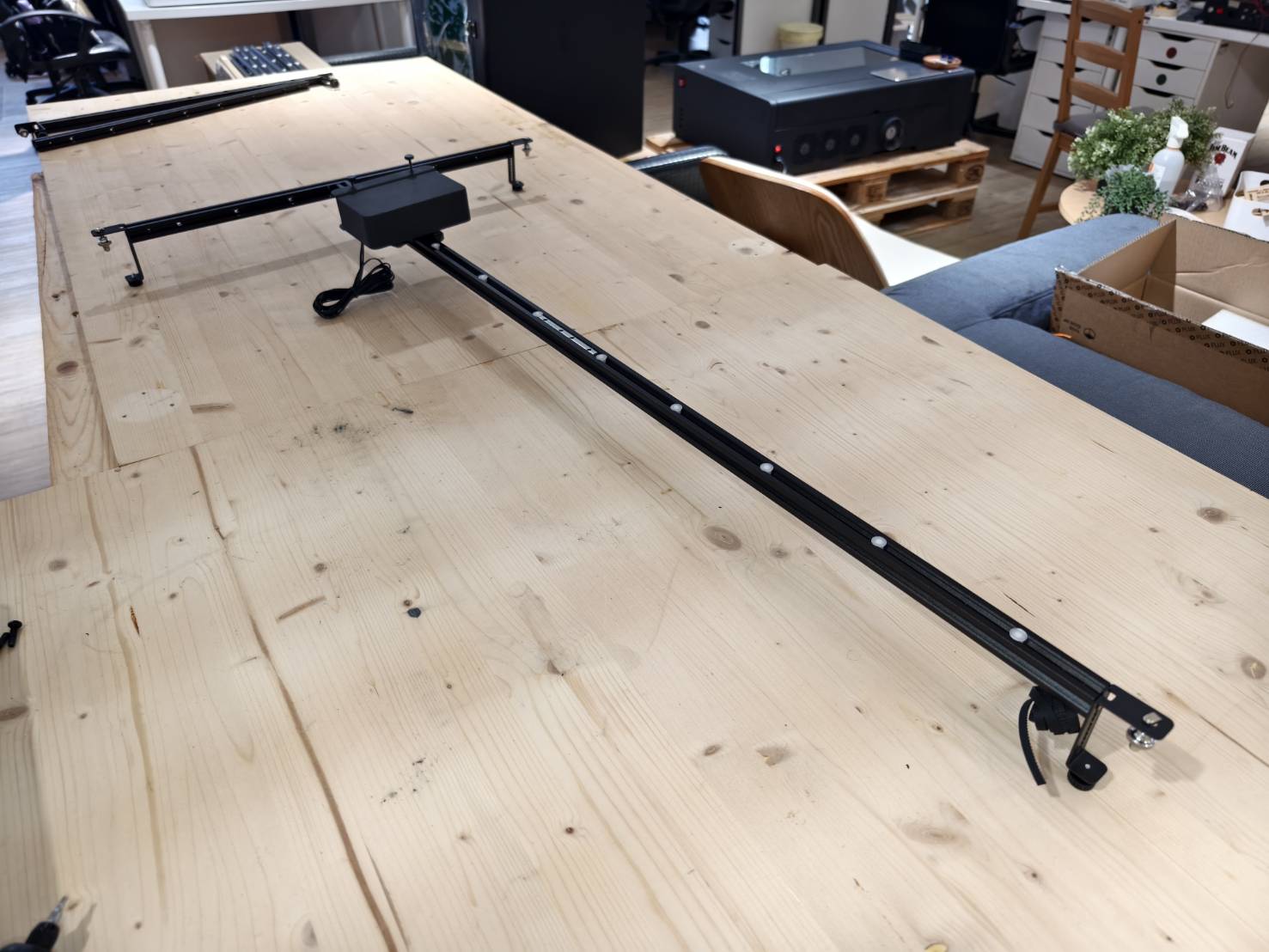

將整個組合，移動到機器下方。

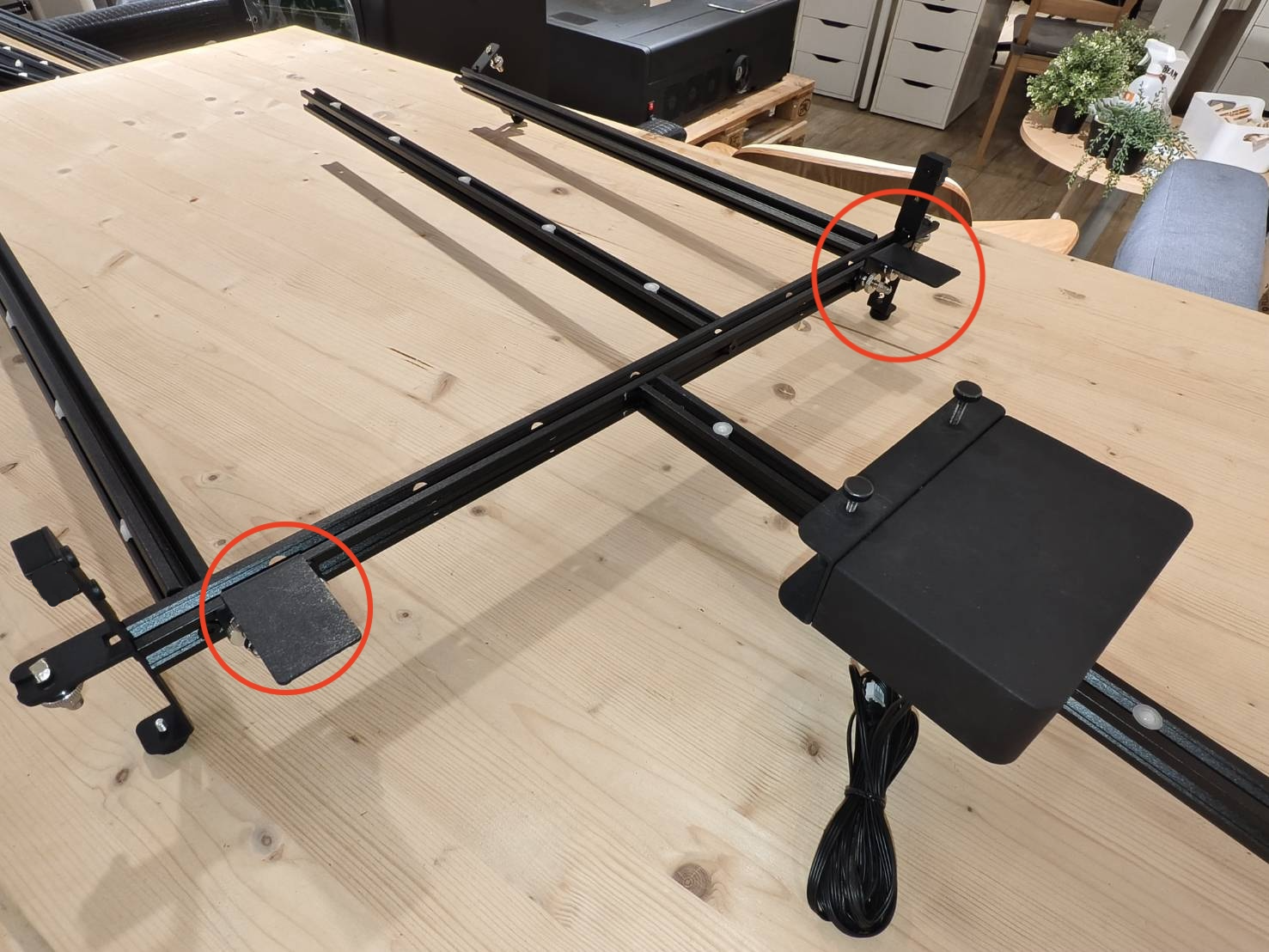

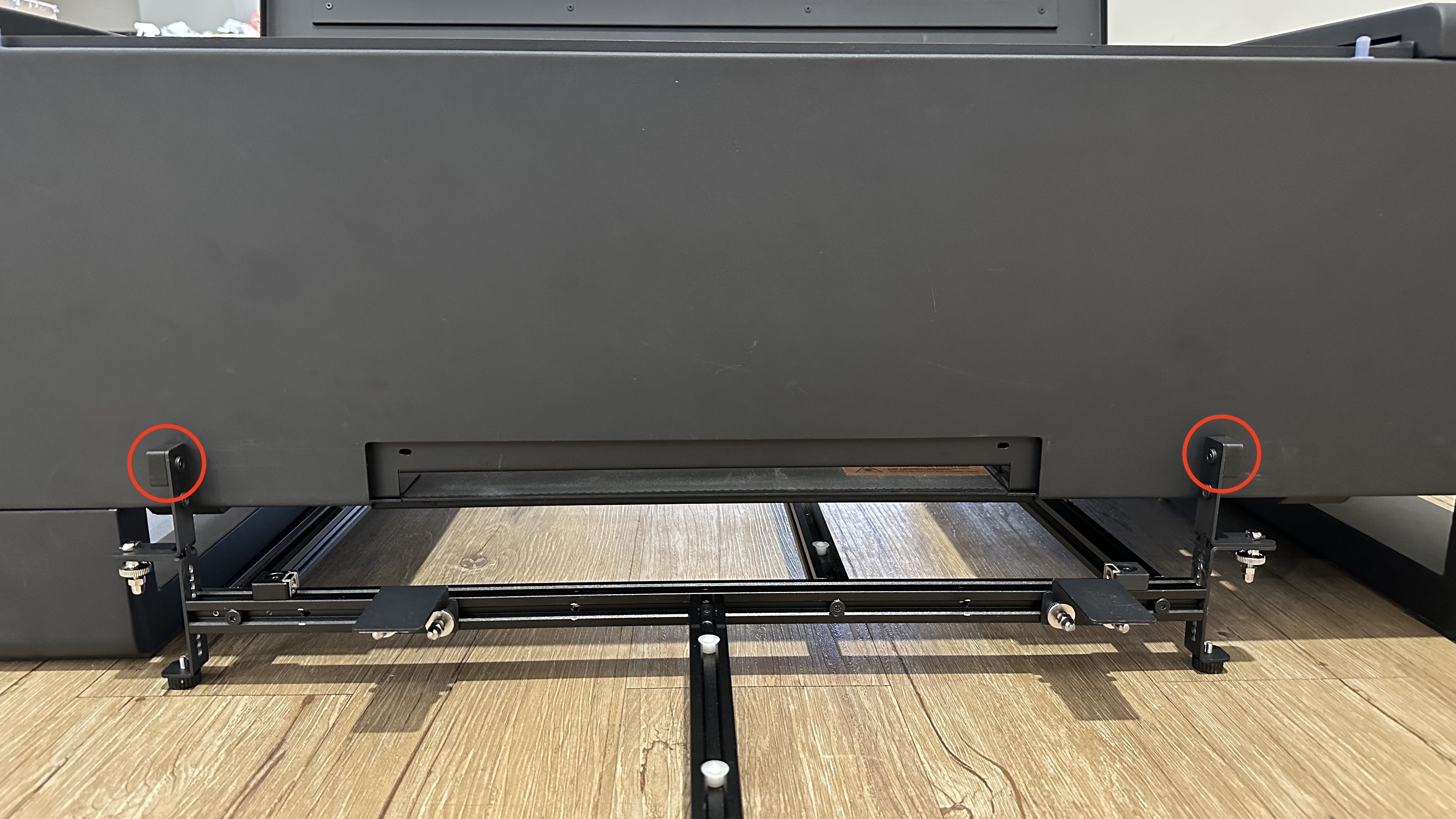

確認紅圈處的磁鐵穩固的吸在機殼上
Step C20
取出連接線。
將連接線穿過靠近 Y 軸限位開關的孔。
將連接線插入後方的插座。
找到轉接盒，將連接線的另一端插入盒中。
將轉接盒放置在機器的左下角。
Step C21
如果進料器的連接線上有束線帶，請剪斷。
連接線將穿過機器左下角的孔洞。
將進料器連接線插入轉接盒。
將轉接盒放回原位。
Step C22
放置材料並抵住進料器確認材料水平後，轉緊手擰螺絲固定材料。
將材料往前推拉測試，同時觀察機器底蓋材料出現的狀況確認是否水平。
Step C23
調整步驟17中安裝的限位磁鐵塊位置
參考下方影片調整滑輪平台位置，貼齊限位磁鐵塊外緣。
安裝滑輪，有彈簧的滑輪可安裝於左右沒有限制，主要目的在於避免材料偏移即可。
| 反向安裝（材料厚度小於5mm） | |
| 正向安裝（材料厚度大於5mm） | |
Step C24
開機，並插入開蓋套件的USB隨身碟。
Step C25
確保您的聚焦鏡頭設定為遠距離對焦模式，提供 16 mm 的聚焦距離。
如果您不知道如何檢查，請參考此文章。
聚焦鏡片將位於底層，對焦距離為 16 mm，這表示噴嘴尖端與材料表面之間的距離為 16 mm。
|
辨別對焦模式的順序 |
|||
| 預設對焦模式: 4mm | 對焦模式: 16mm | ||
| 聚焦鏡 | 擋板 | ||
| 擋板 | 聚焦鏡 | ||
| 固定環 | 固定環 | ||
| 噴嘴 | 噴嘴 | ||
Step C26
使用工具執行手動對焦。工具的中段厚度為 16 mm，我們將使用它來對焦。（如果您的工具遺失，您可以使用 連結 自行切割一個新的。）
Step C27
將雷射頭移動到您要雕刻或切割的區域，然後關閉門蓋，可使用紅光來確定雕刻的位置。
(如果紅光沒有啟動，請至面板 >> 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟)
Step C28
請確保您使用以下軟體和韌體版本才能使用自動送料功能。
|
Beam Studio 版本 2.5.0 或更高版本（教學) |
韌體版本 6.0.9 或以上。(教學) |
|
|
Step C29
- 啟動 Beam Studio 並開啟文件設定。
- 將起始位置設定為當前位置，並將其設為左上角。
-
啟用自動進料功能，並輸入材料的大約長度。
Step C30
匯入或建立檔案。
根據材料設定適當的參數。
Step C31
使用「外框預覽」功能預覽雕刻路徑。
Step C32
開始執行任務。
Step C33
確認雕刻結果。
