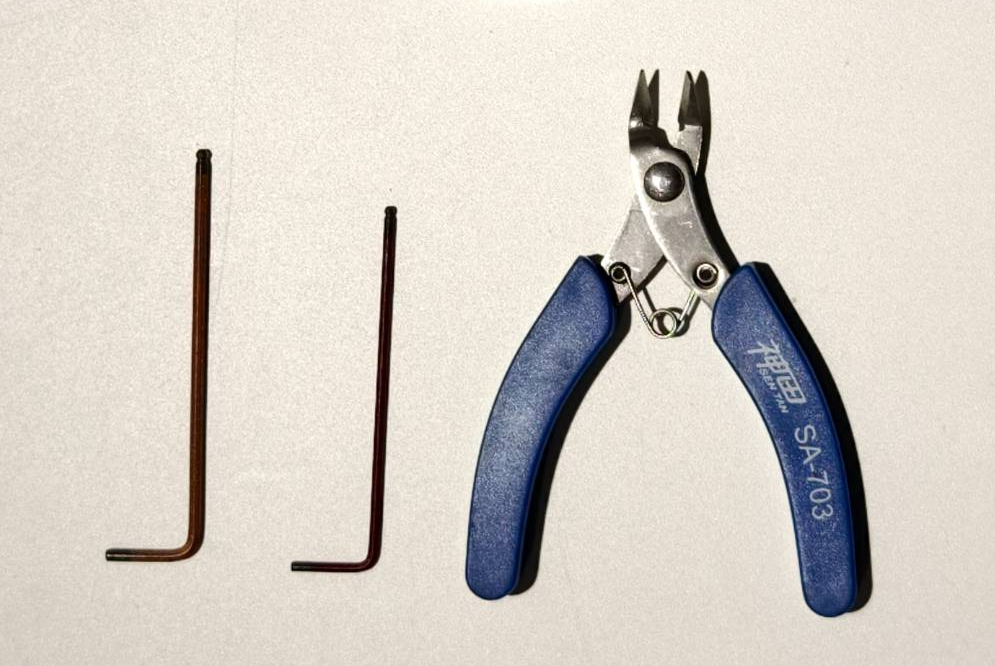

الأدوات
| 1 |
مفتاح ألن 2.5 مم |
| 2 |
مفتاح ألن 2 مم |
| 3 |
زردية قطع (اختياري) |
الخطوة 1
أوقف تشغيل الجهاز، وافصل كابل الطاقة.
الخطوة 2

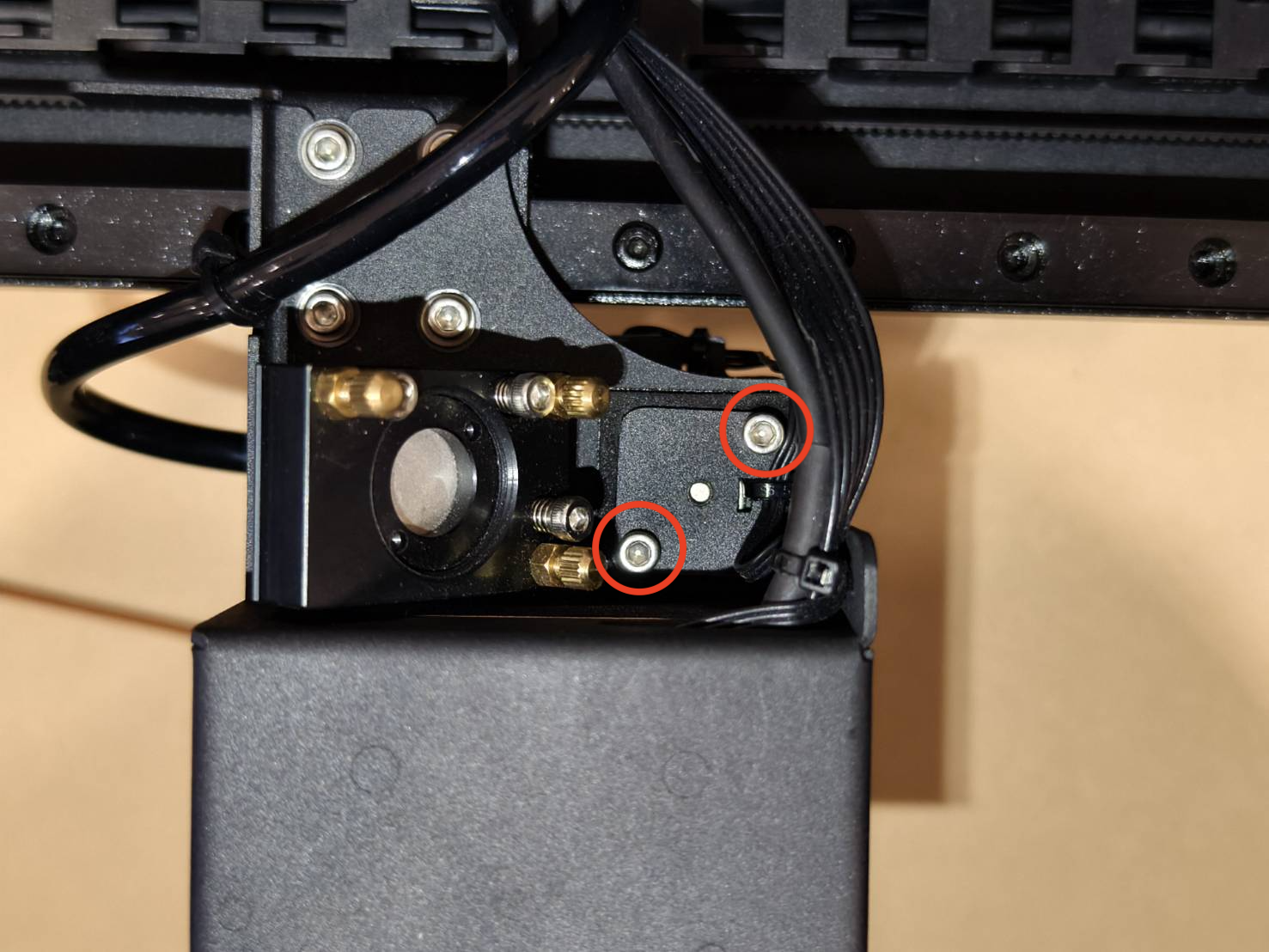

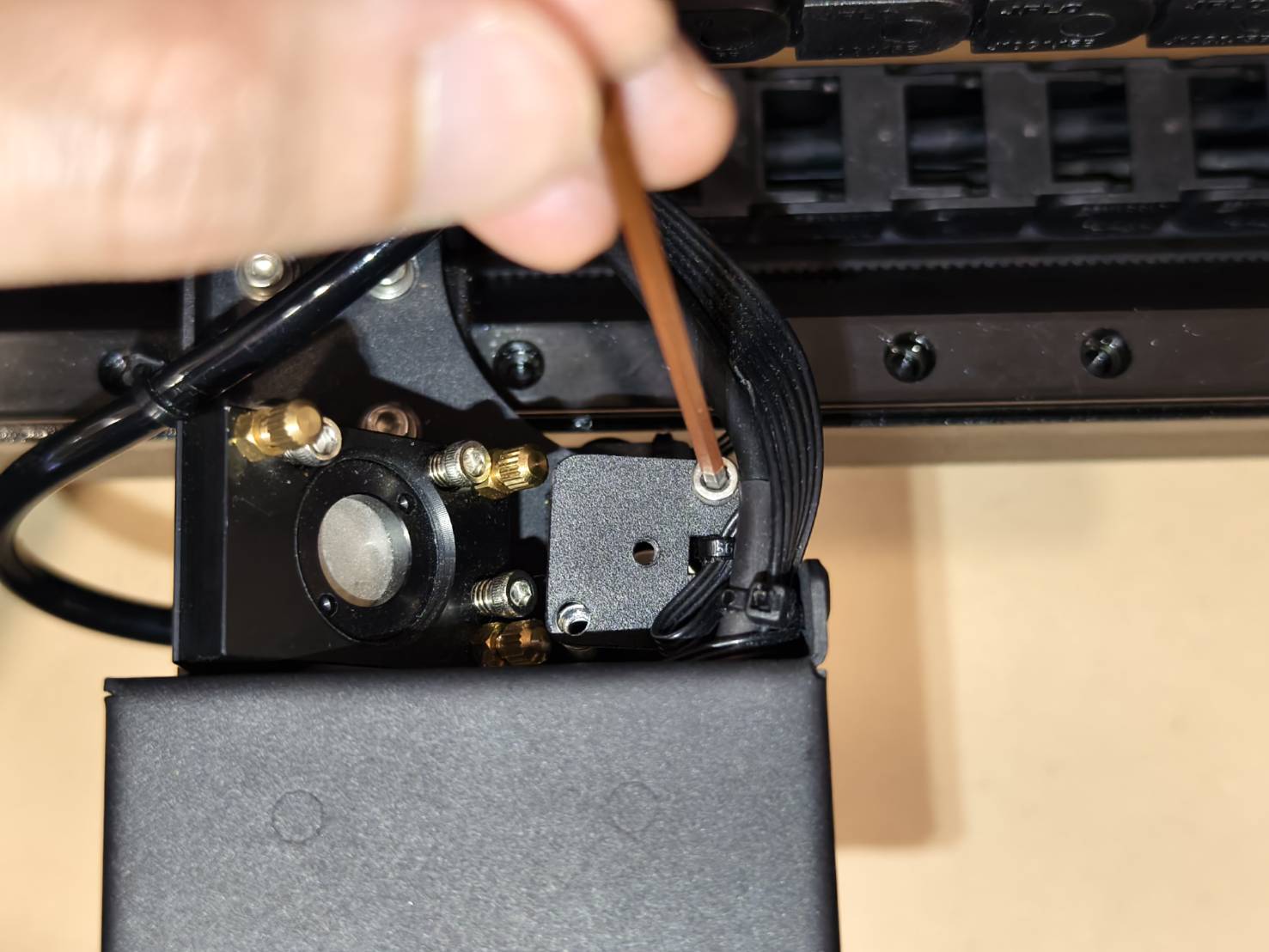

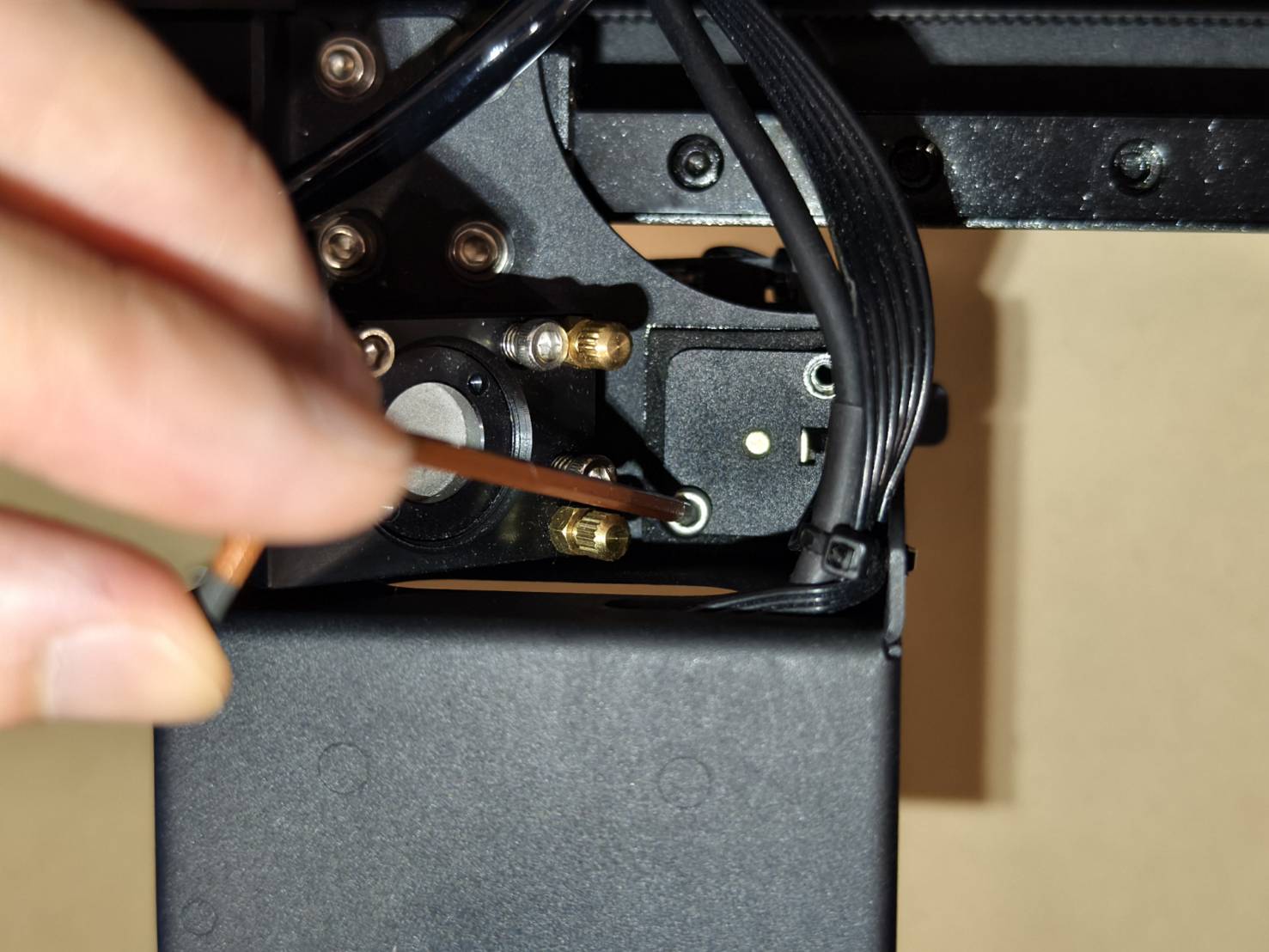

- افتح غطاء الباب لفك هذه البراغي. (سداسي 2.5 مم × قطعتان)

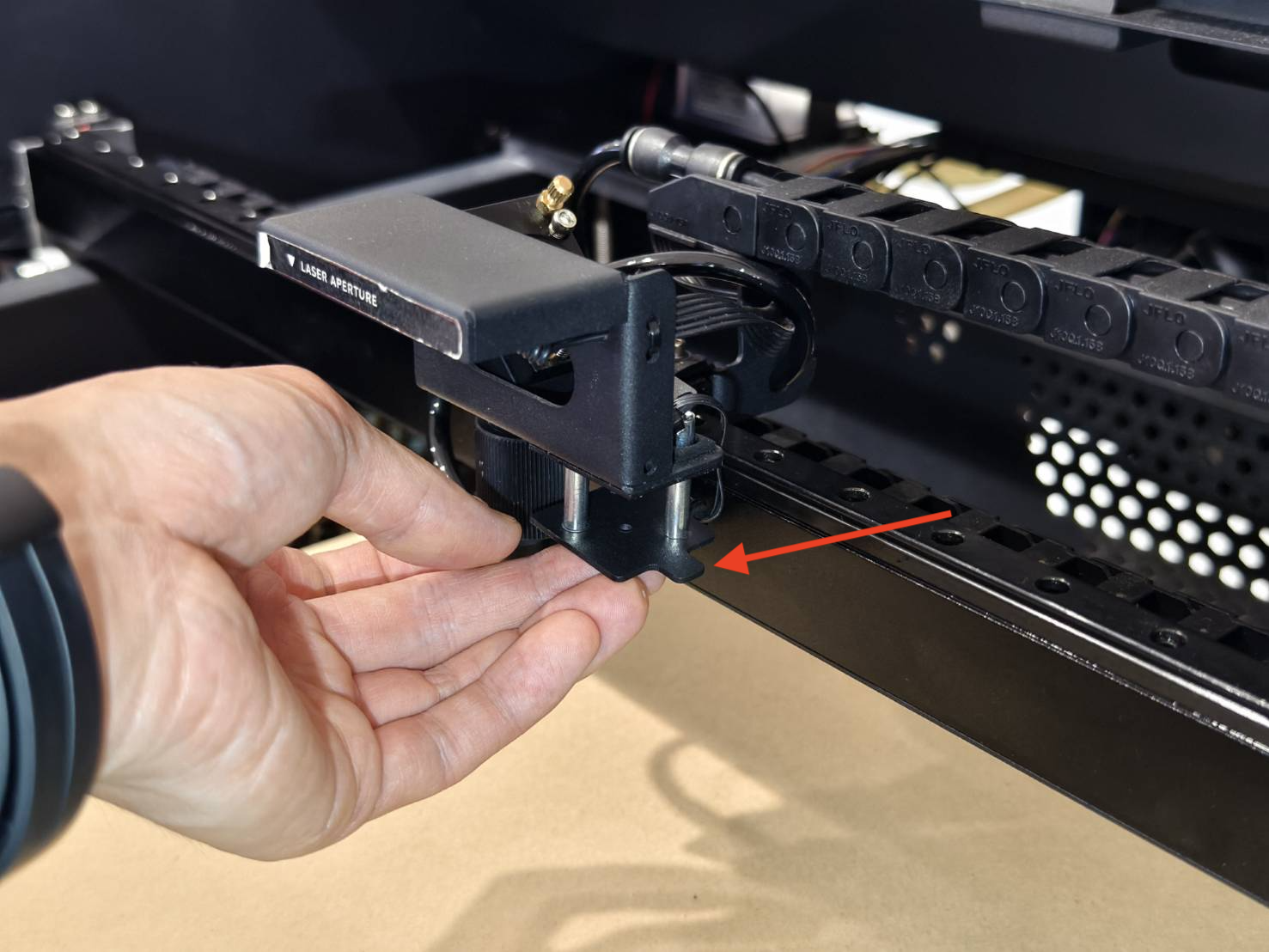

- يمكن بعد ذلك فك مجموعة مستشعر الضبط التلقائي للبؤرة من النظام.
يرجى الاحتفاظ بالبراغي بشكل آمن للاستخدام لاحقاً.
الخطوة 3

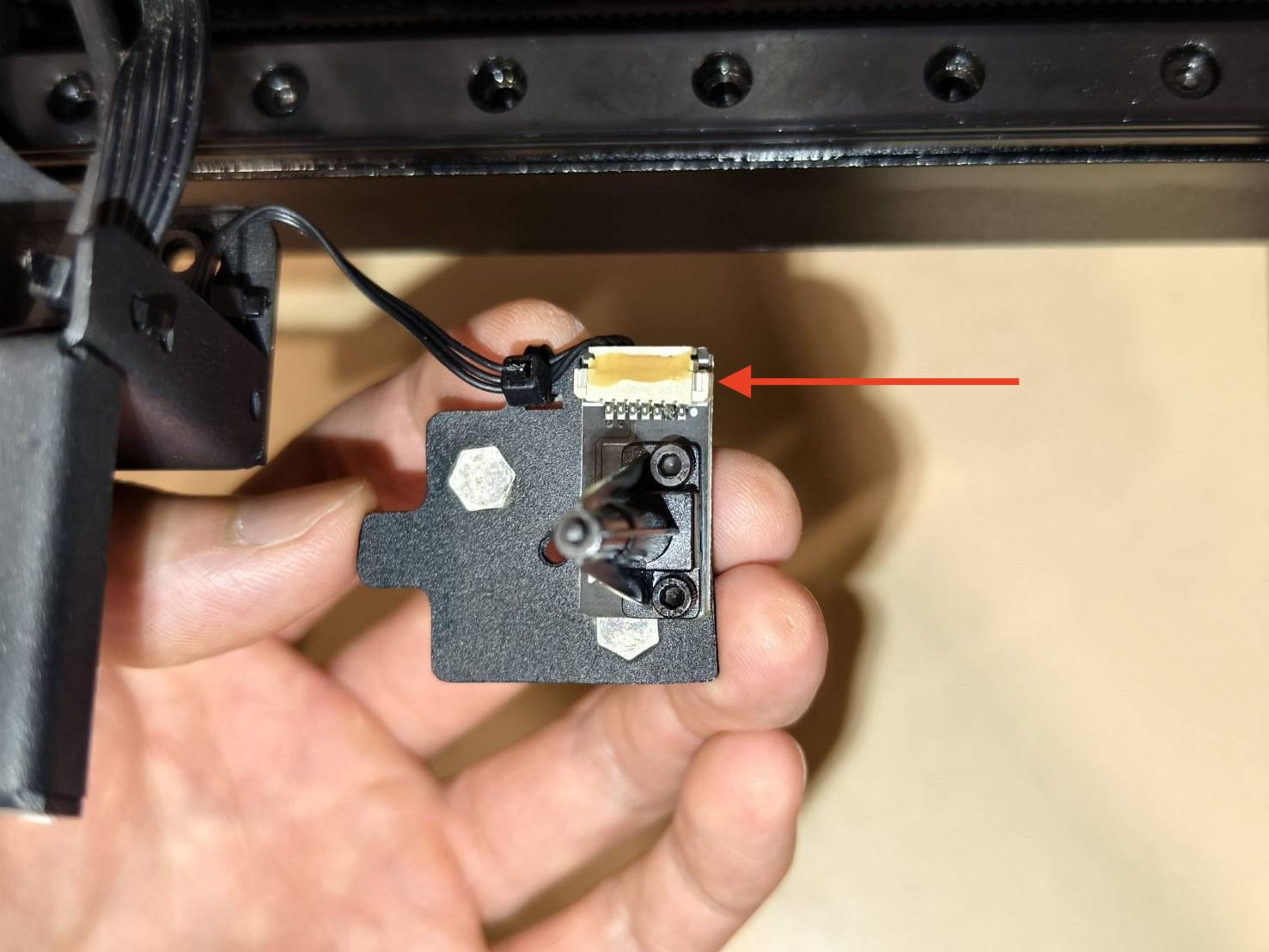

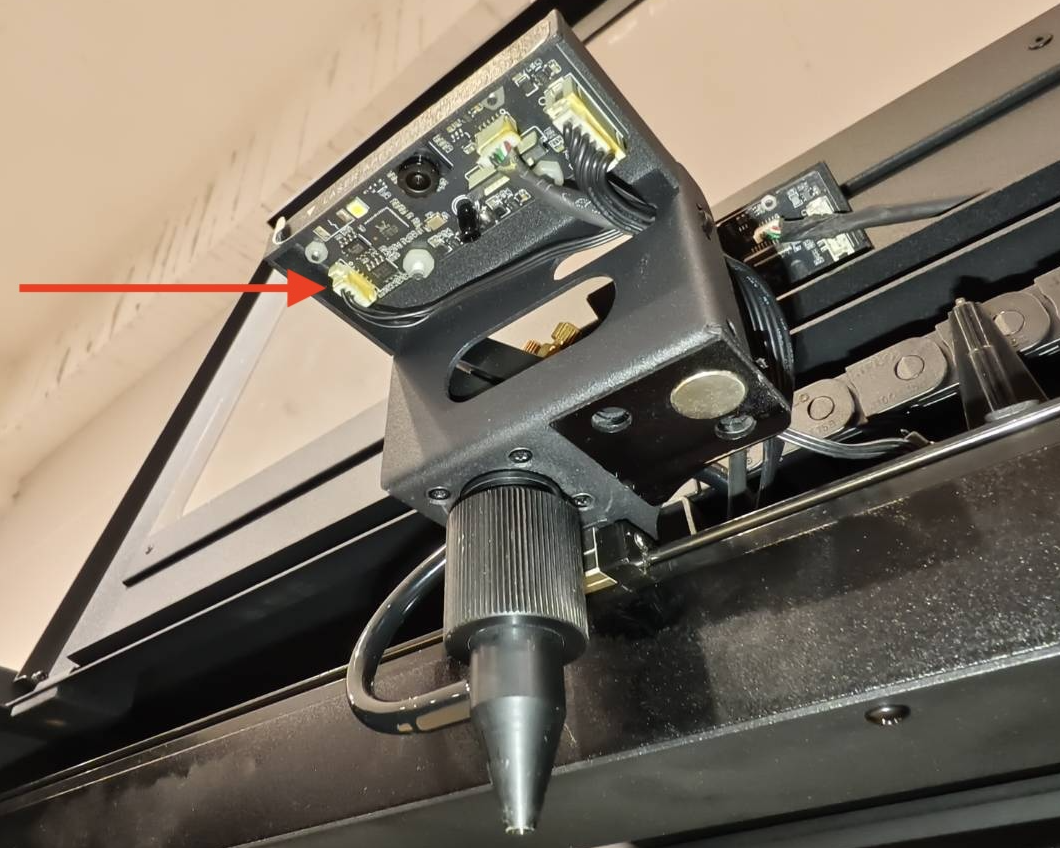

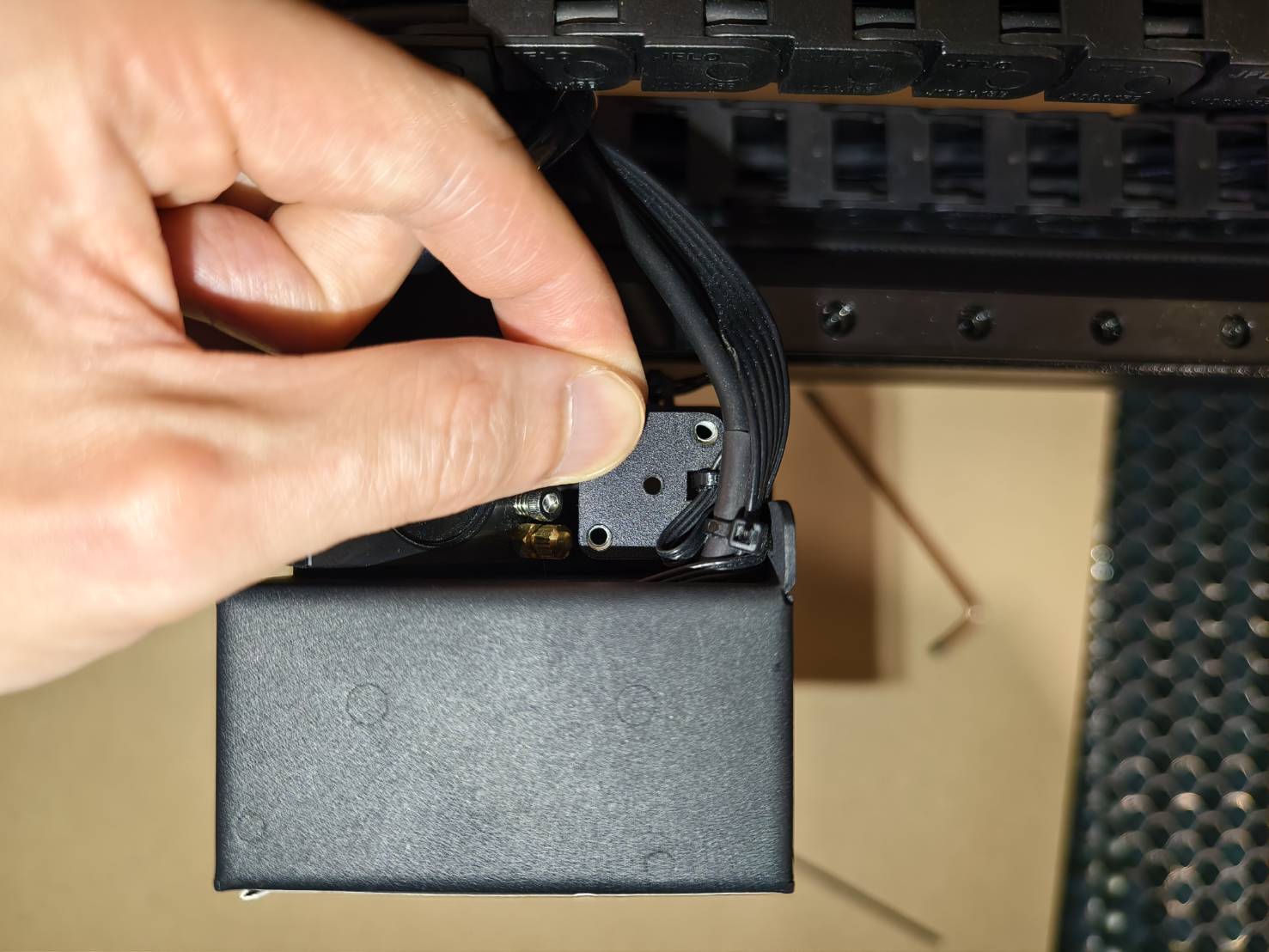

افصل الكابلات من اللوحة الإلكترونية.
ملاحظة: إذا كنت بحاجة فقط لاستبدال مجس التركيز التلقائي، فيرجى الانتقال مباشرة إلى الخطوة 5.
الخطوة 4

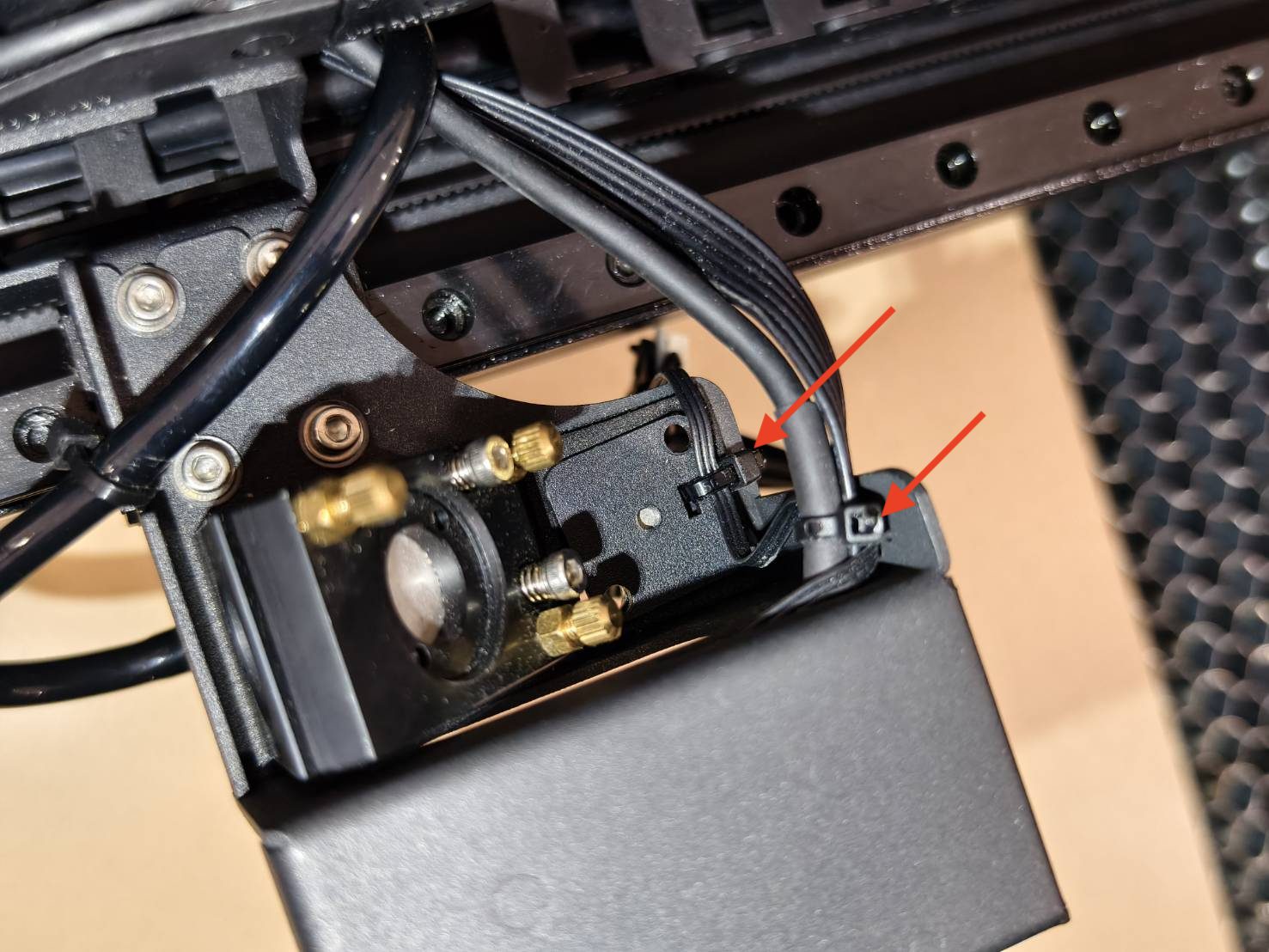

قم بقص أربطة الكابلات إن وجدت.
الخطوة 5

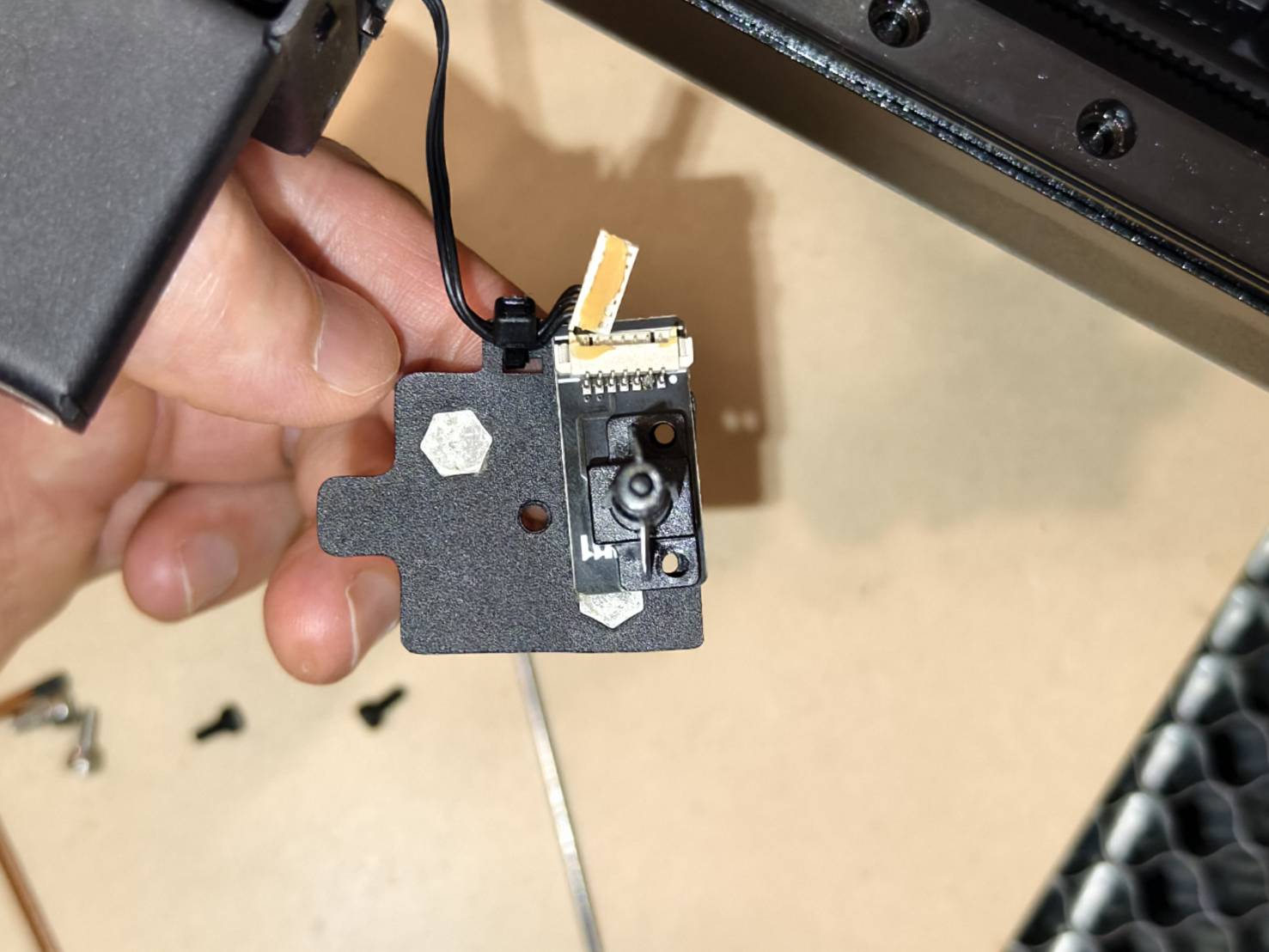

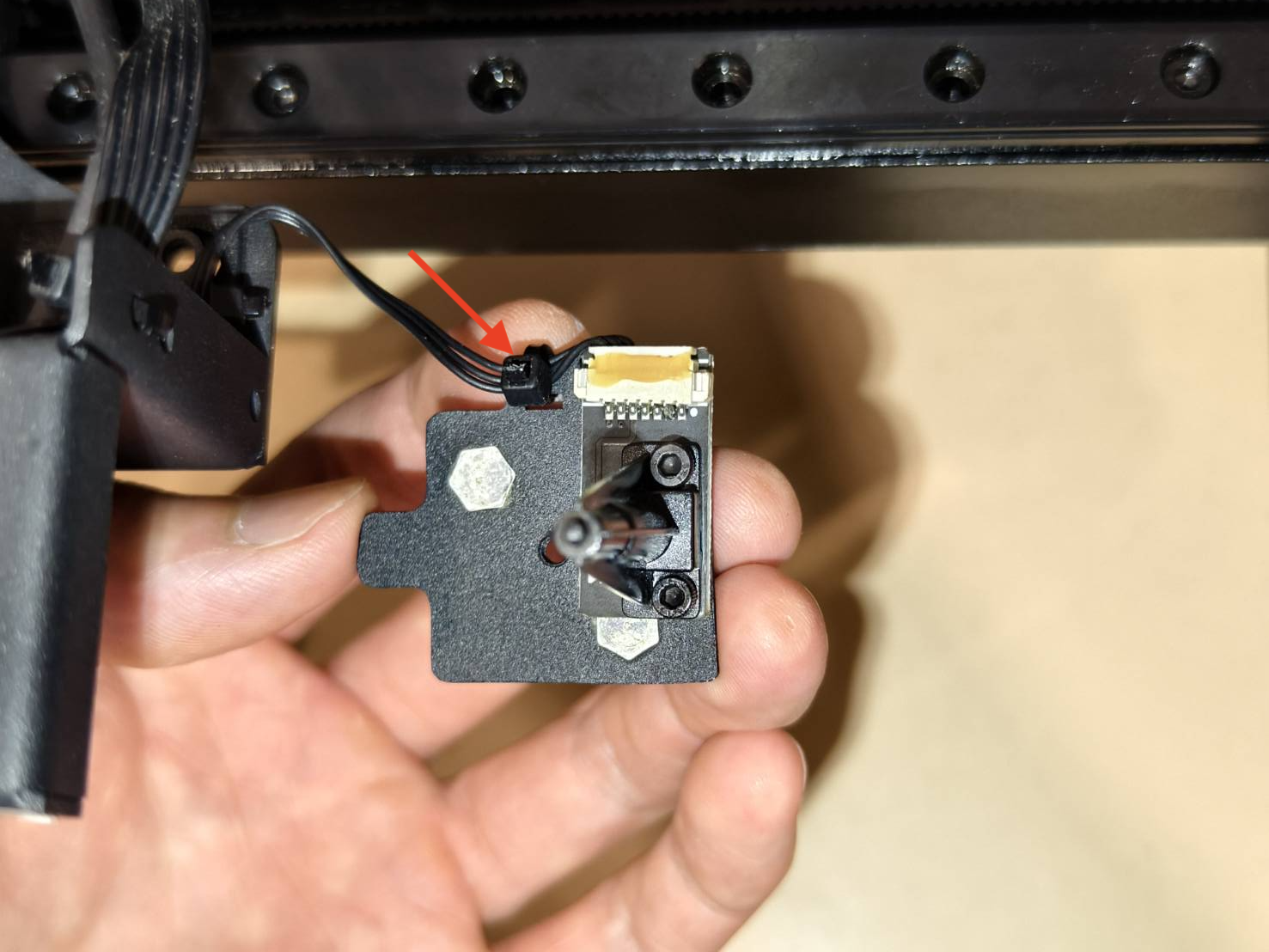

افصل الكابل من اللوحة الإلكترونية.
الخطوة 6

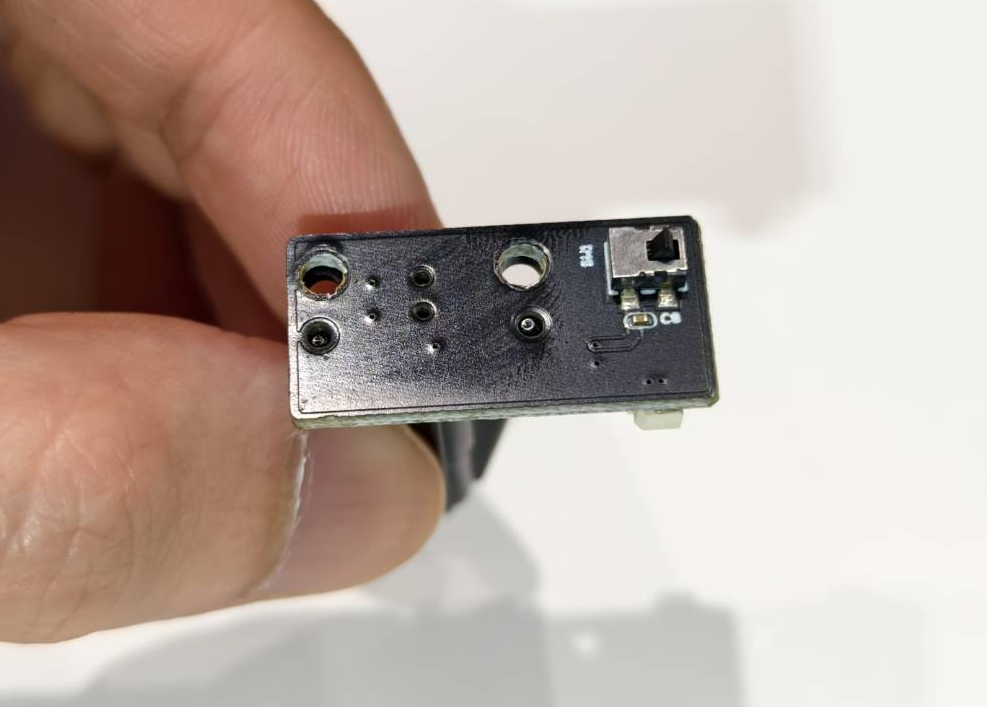

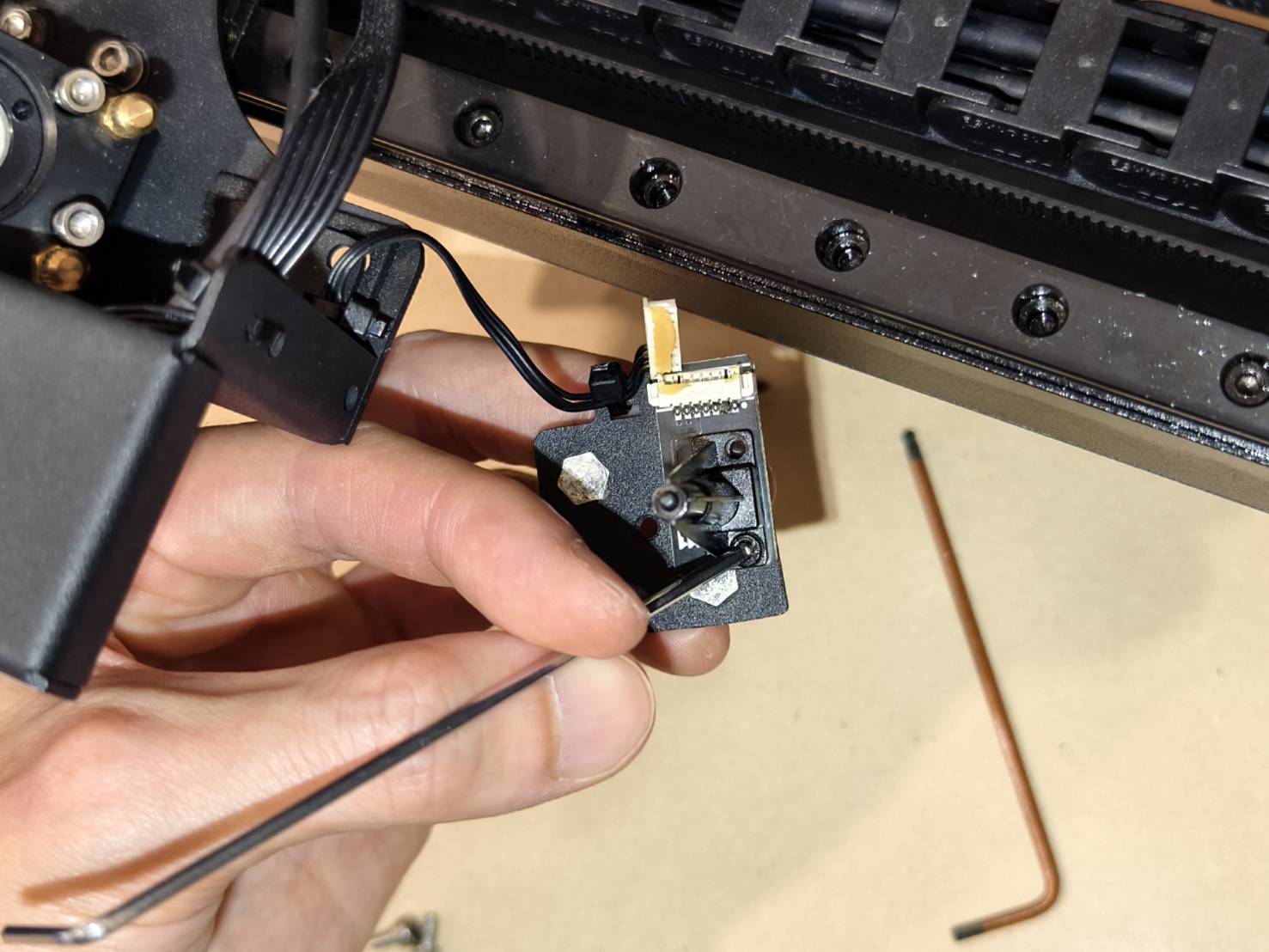

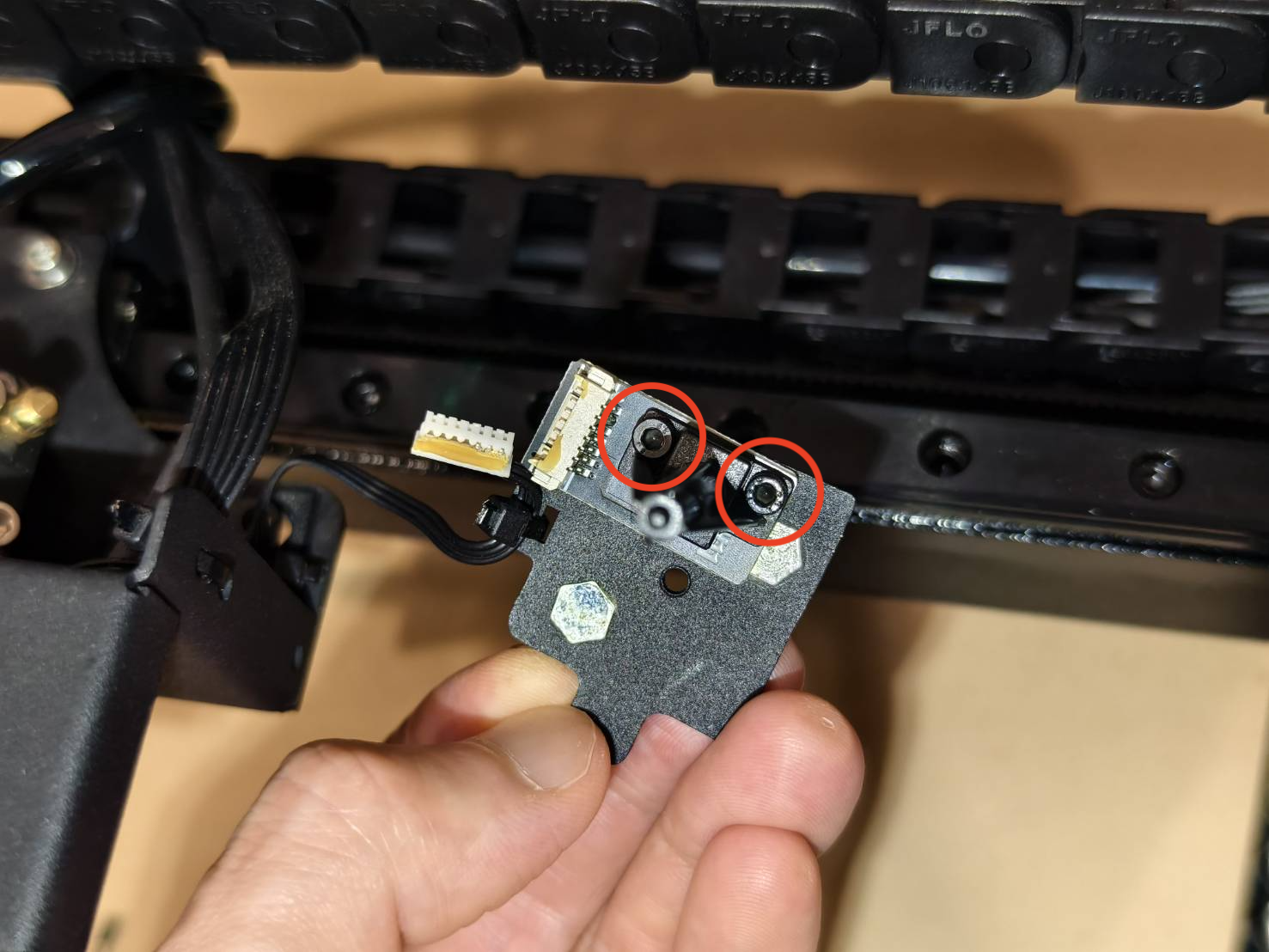

فك البراغي لإزالة اللوحة الإلكترونية والمجس.
ملاحظة: إذا كنت تحتاج فقط لاستبدال الكابل، فيرجى الانتقال مباشرة إلى الخطوة 9.
الخطوة 7

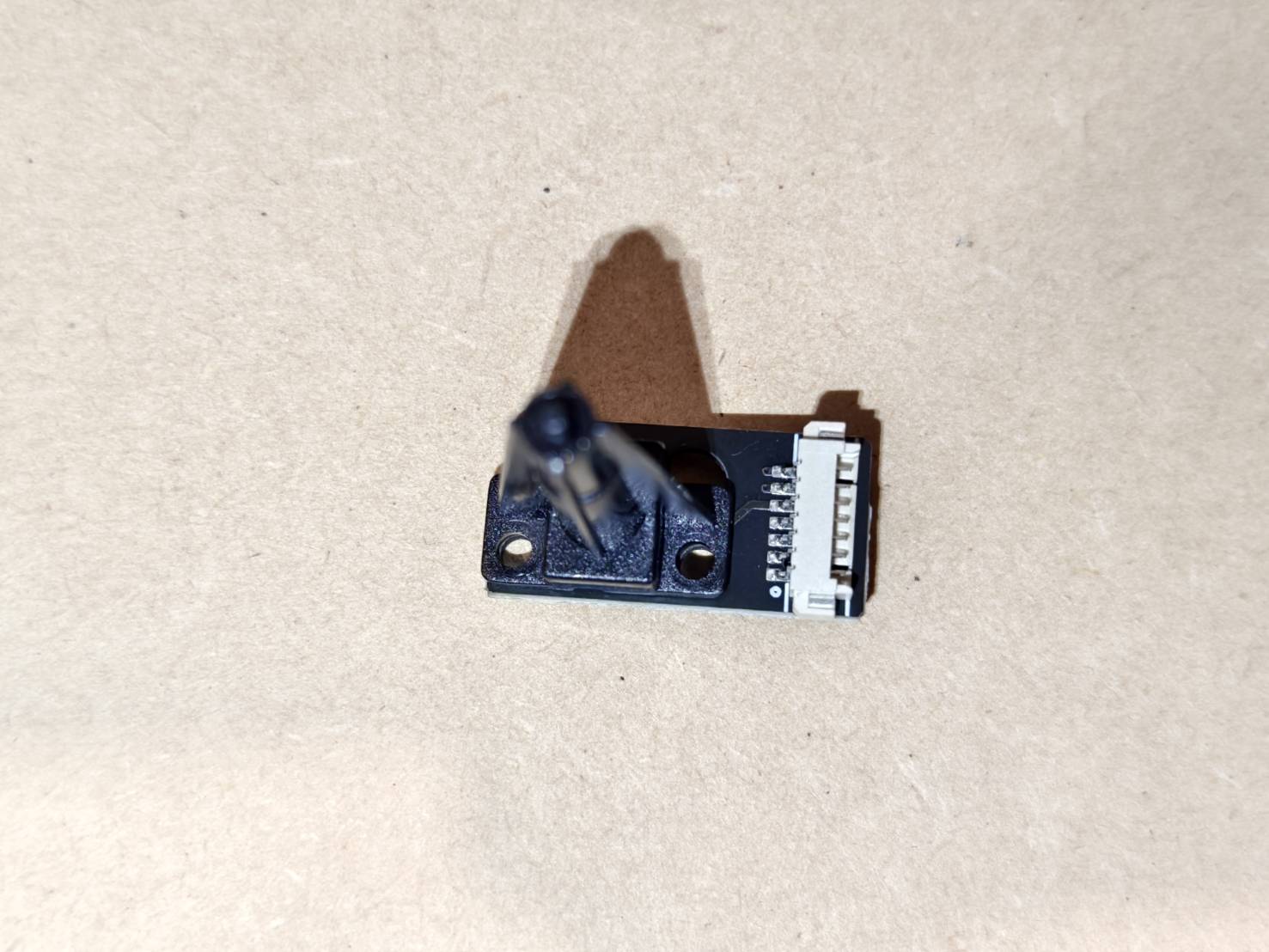

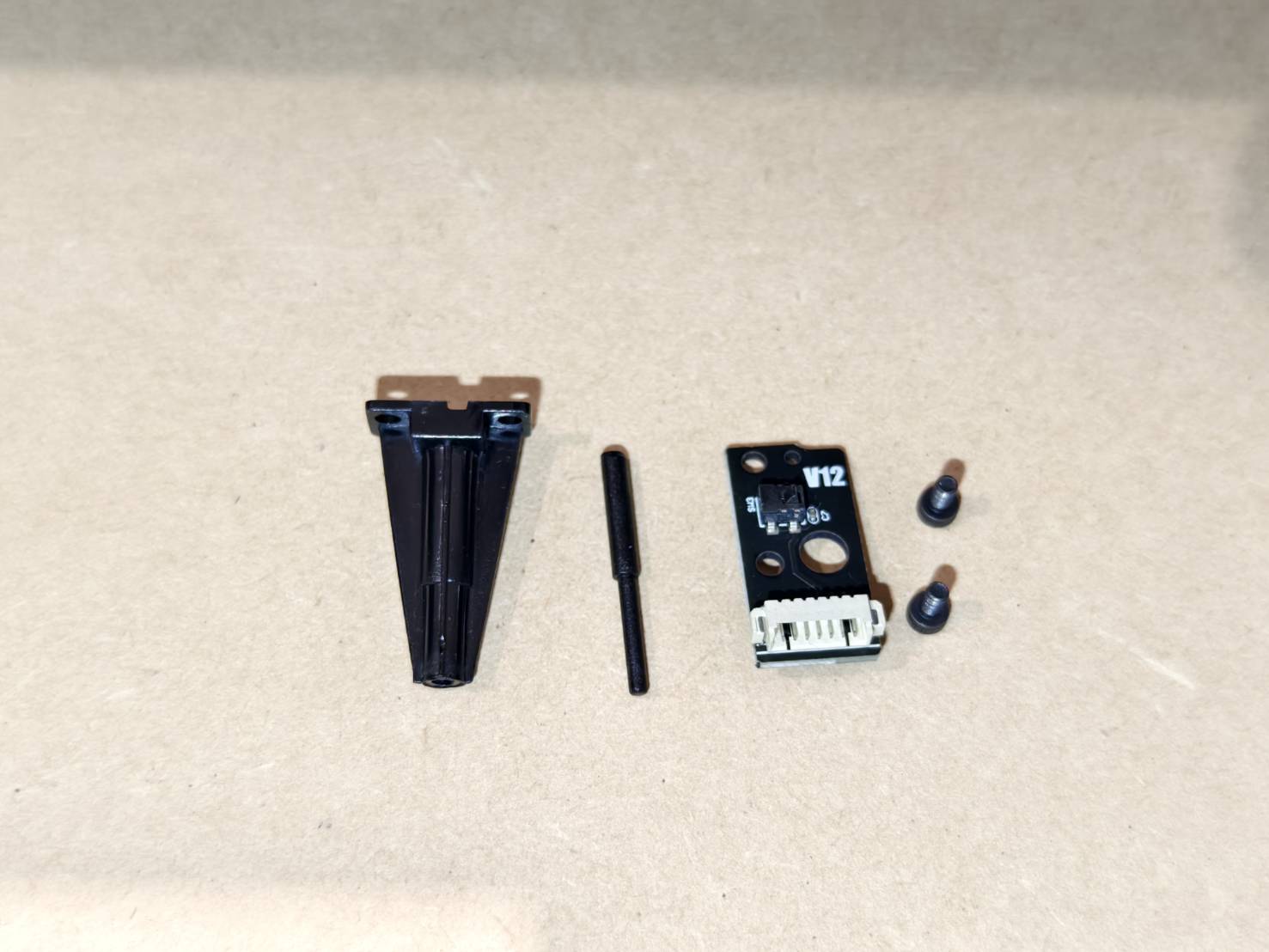

قم بتركيب اللوحة الإلكترونية والمجس الجديدين.
يرجى التأكد من صحة الترتيب والاتجاه، كما هو موضح في الصور أدناه.

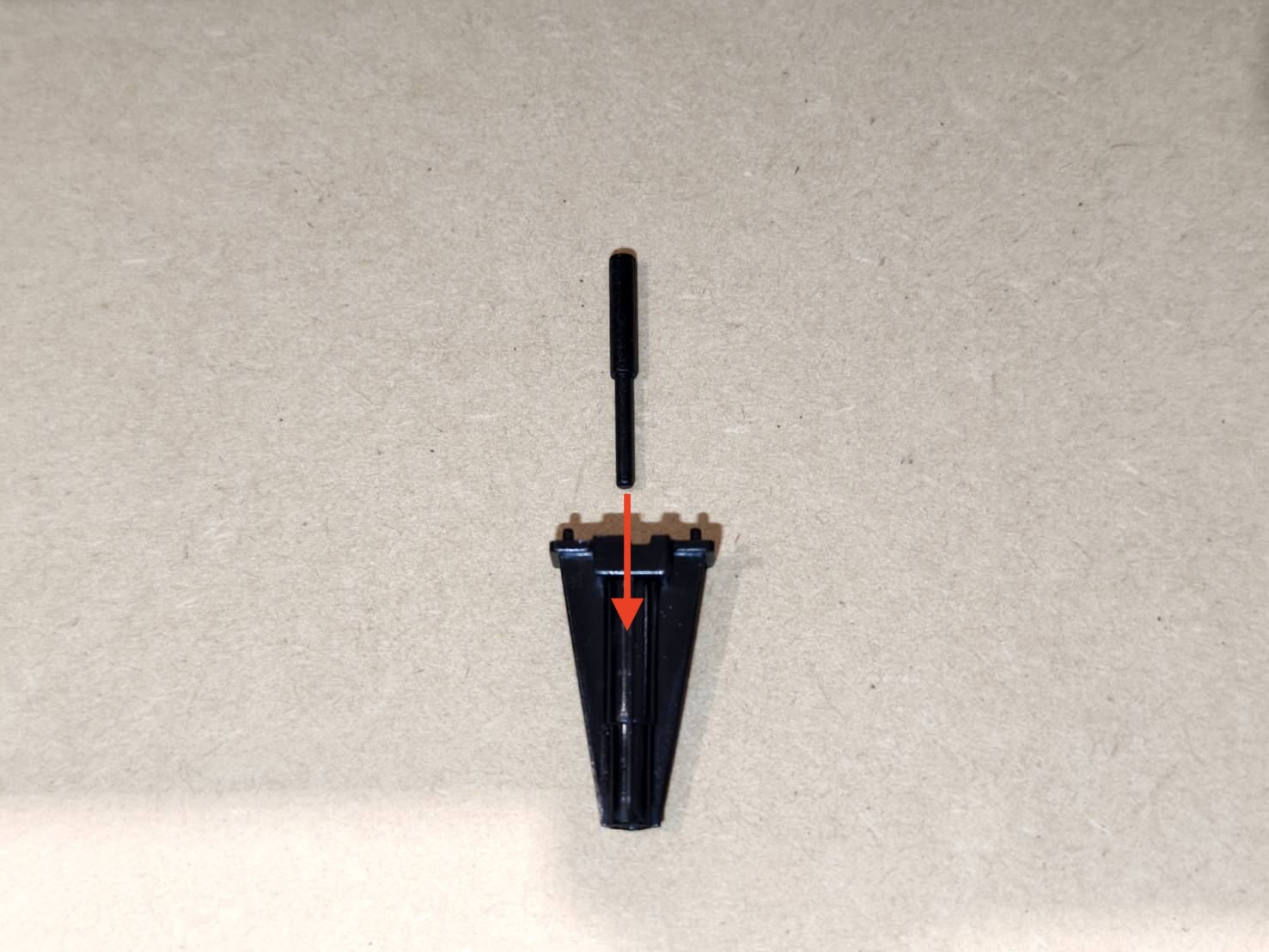

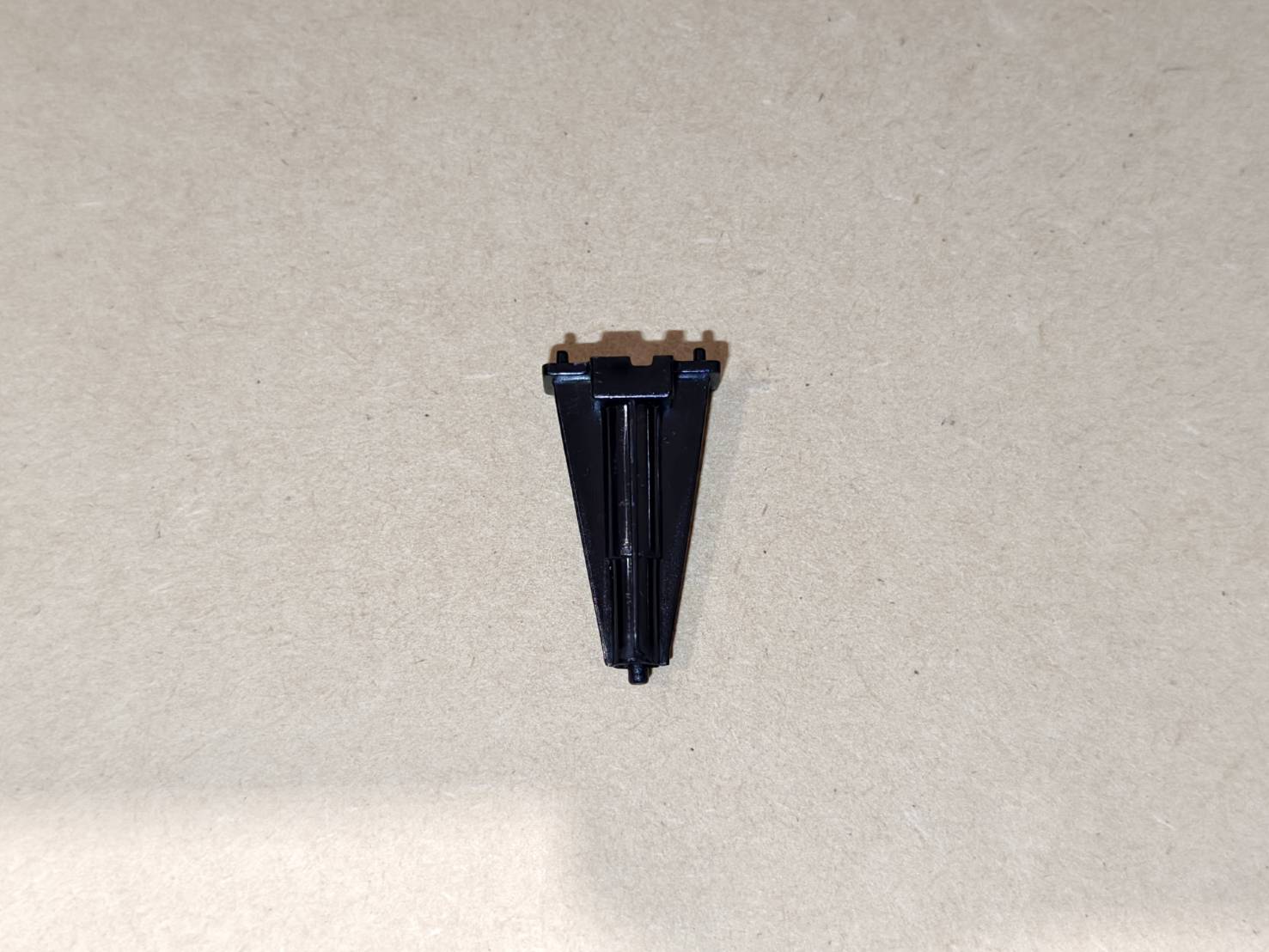

- سيتم إدخال القضيب داخل الغطاء.

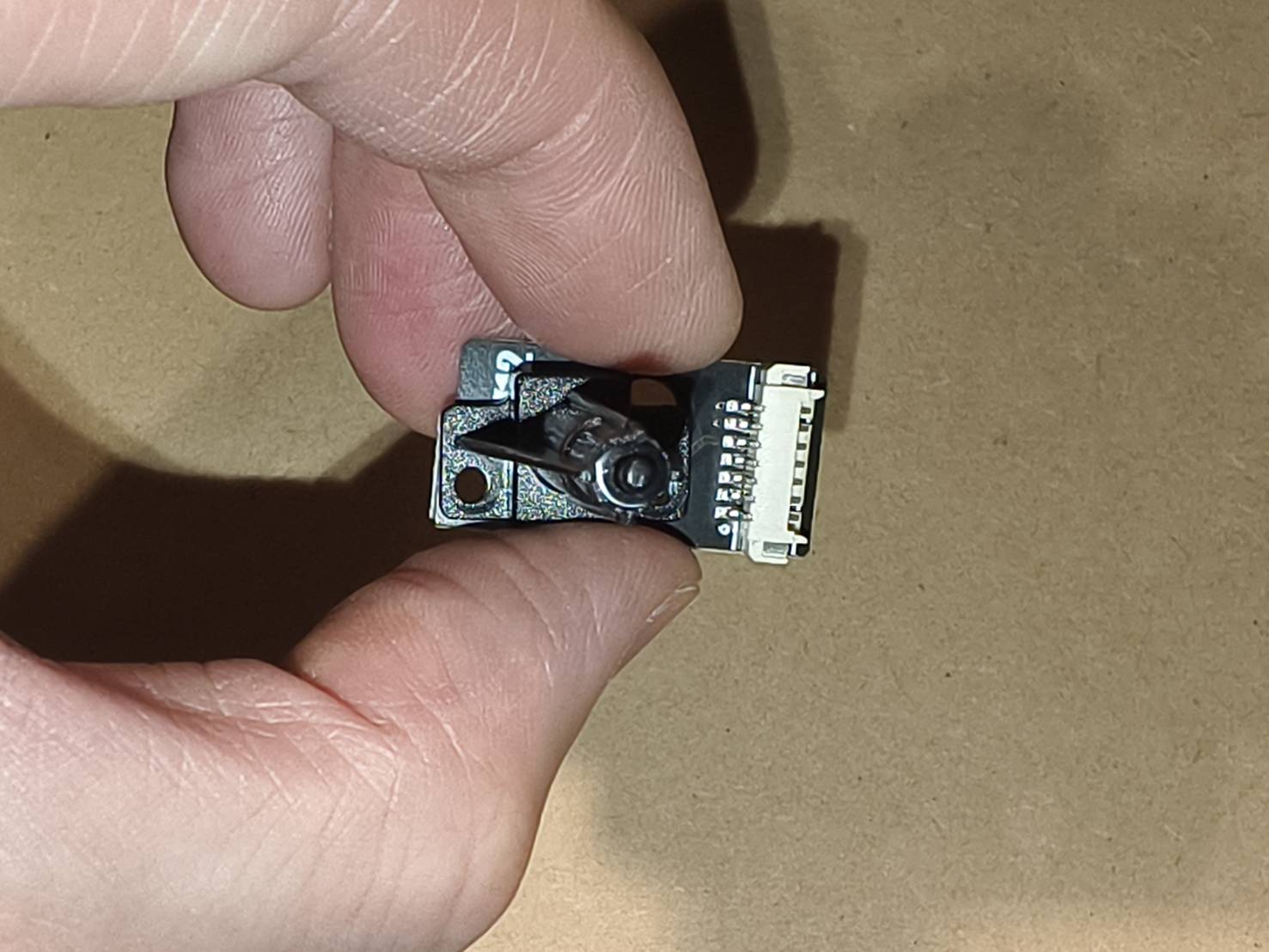

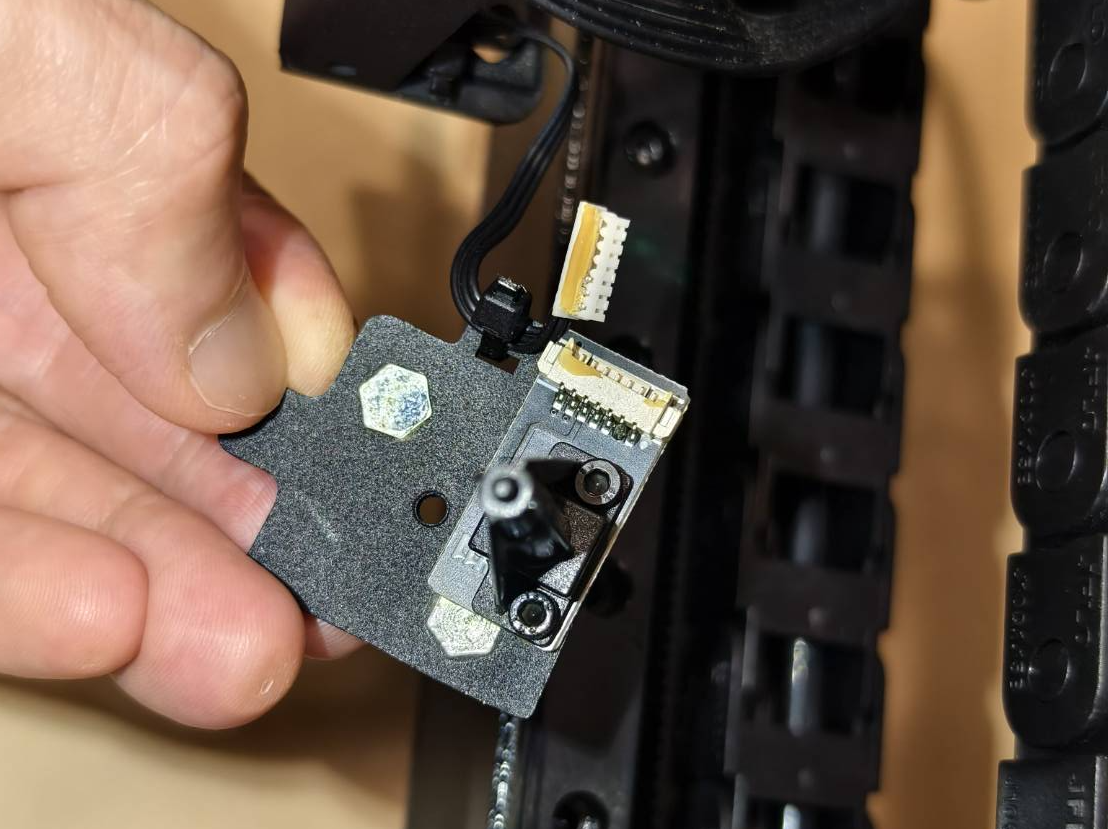

- سيتم وضع المجس والغطاء على اللوحة الإلكترونية بهذه الطريقة.

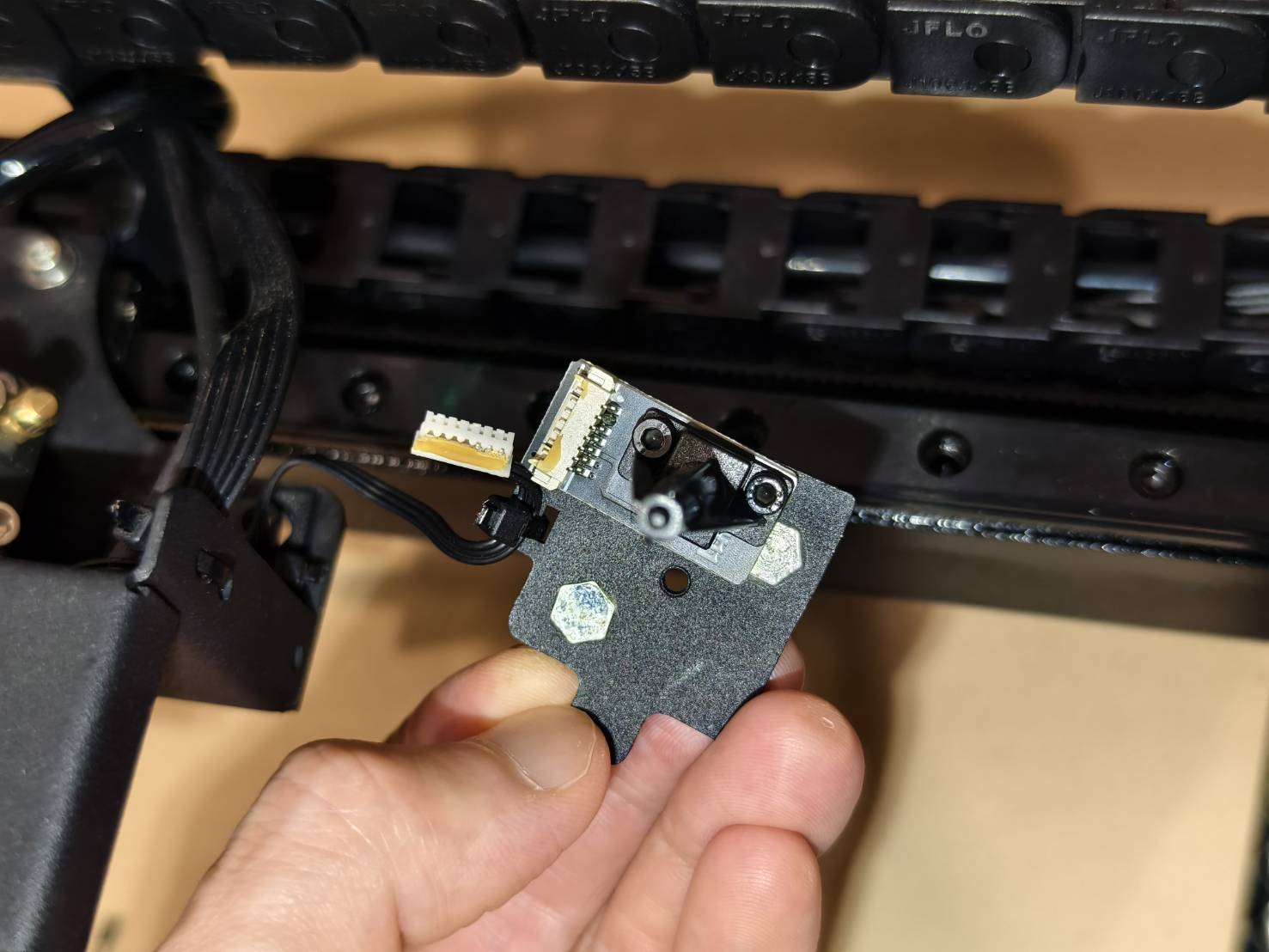

- ثبّت المجموعة على اللوحة.
الخطوة 8
تحقق من تركيب المجس بشكل صحيح.
اضغط على المجس بإصبعك. يجب أن يكون المجس قادراً على دفع نفسه للأعلى، كما هو موضح في الفيديو.
(إذا لم يرتفع المجس، يرجى إعادة الخطوة 7.)
الخطوة 9
أعد توصيل الكابل أو قم بتوصيل الكابل الجديد.
الخطوة 10

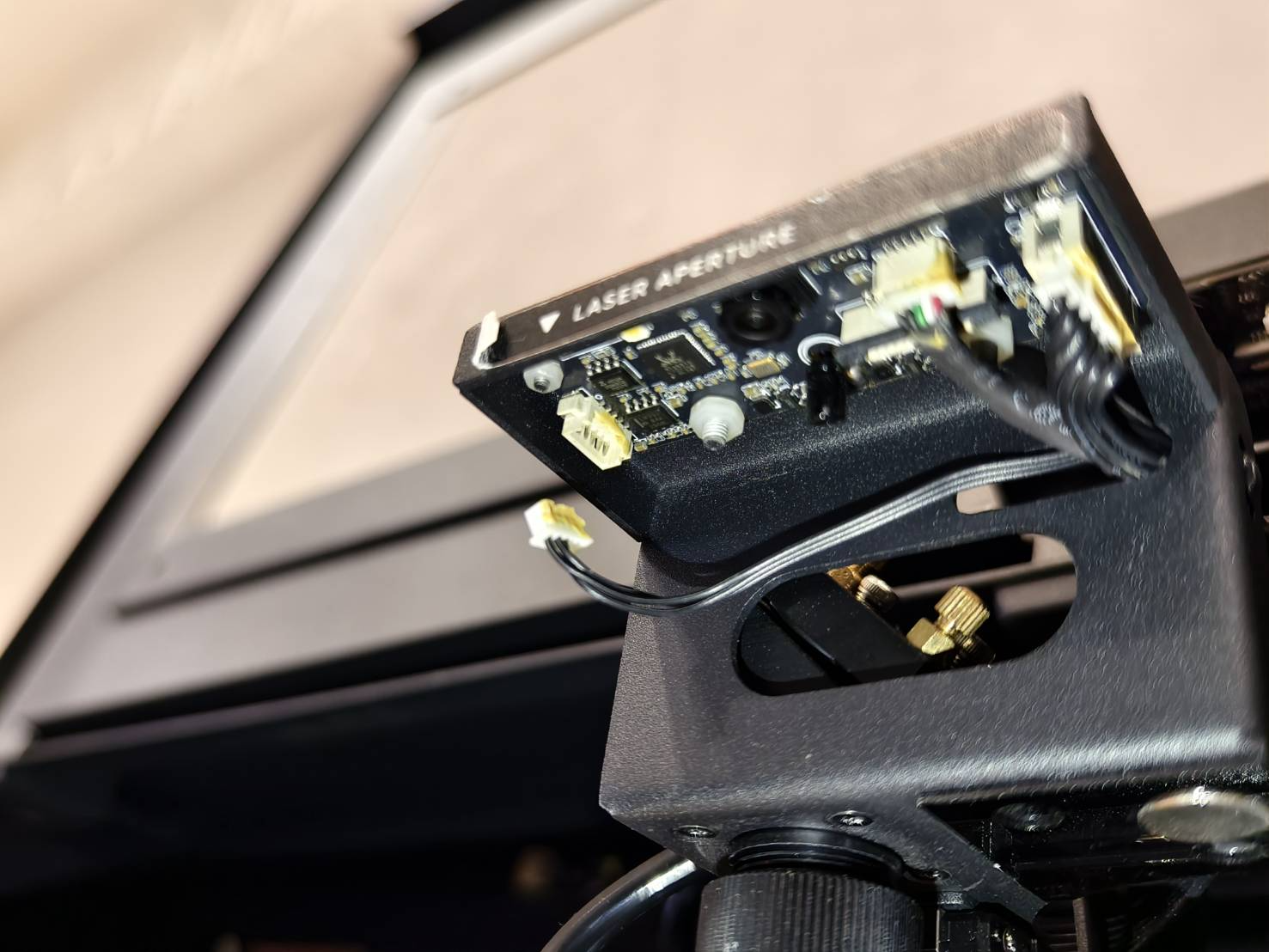

تأكد من أن الكابل على اللوحة متصل بإحكام.
الخطوة 11

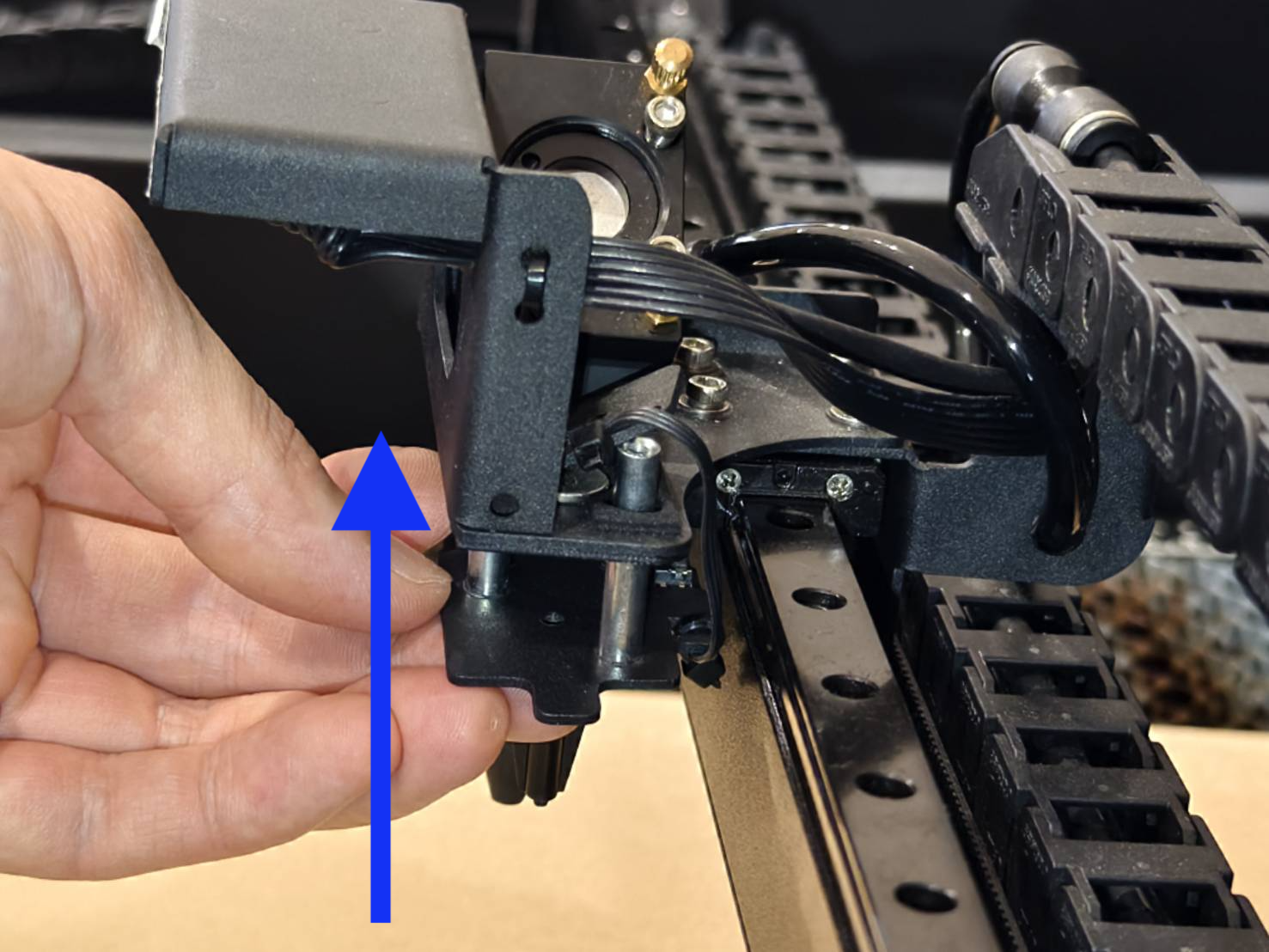

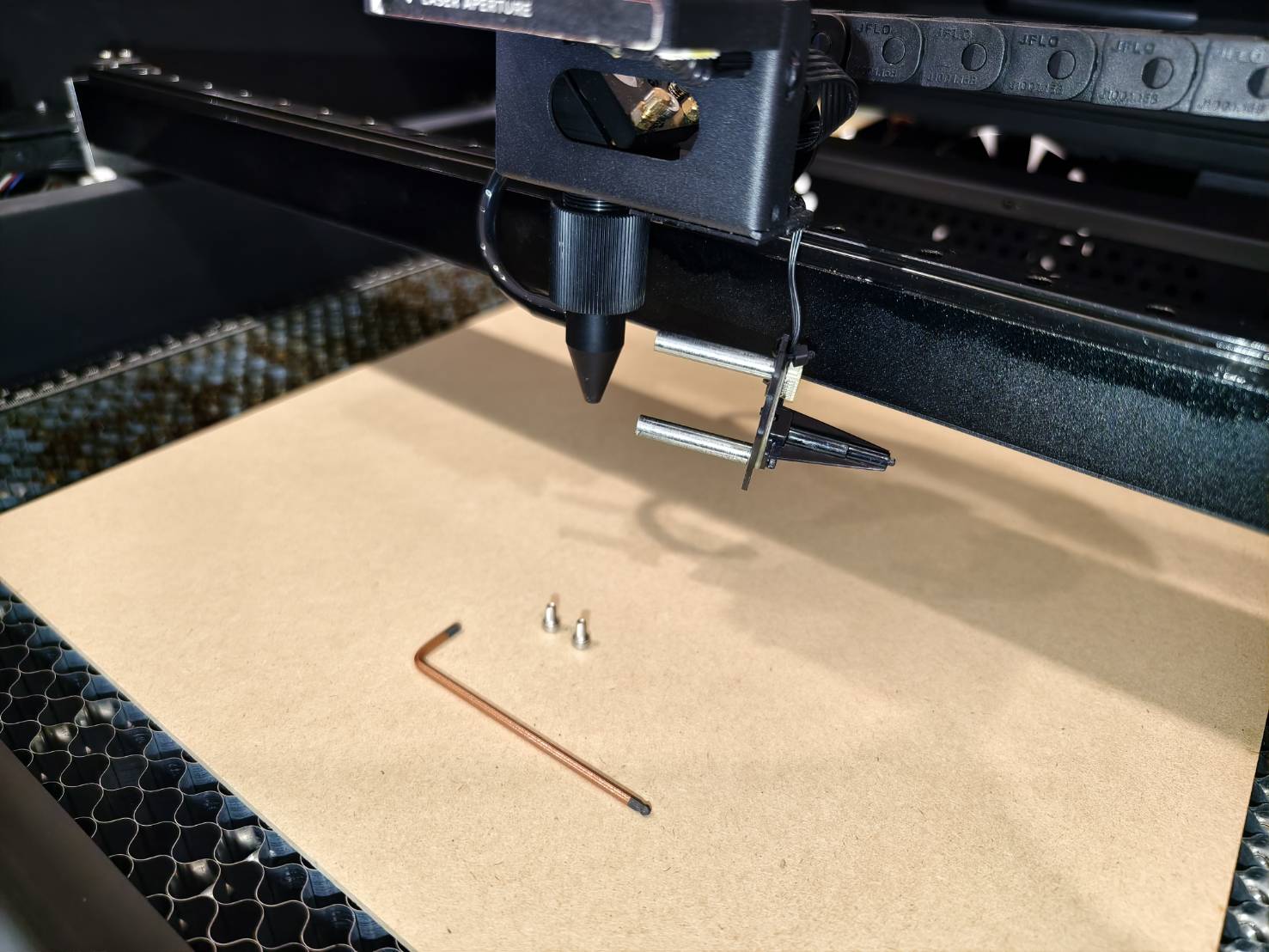

أدخل العمودين لمجموعة مستشعر الضبط التلقائي للبؤرة في الفتحات الموجودة أسفل مجموعة رأس الليزر. (تأكد من أن المقبض على الجانب الأيمن.)
الخطوة 12

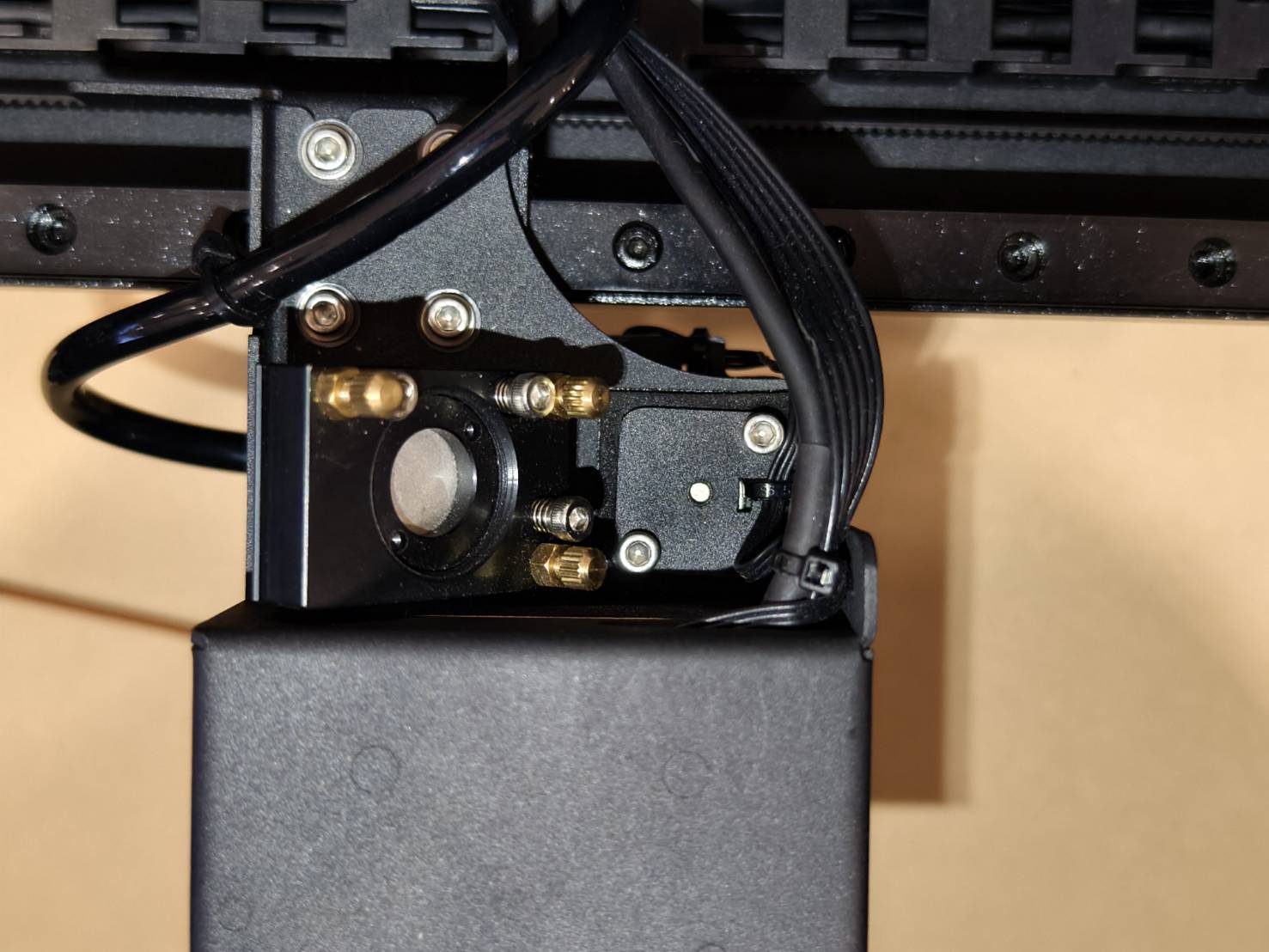

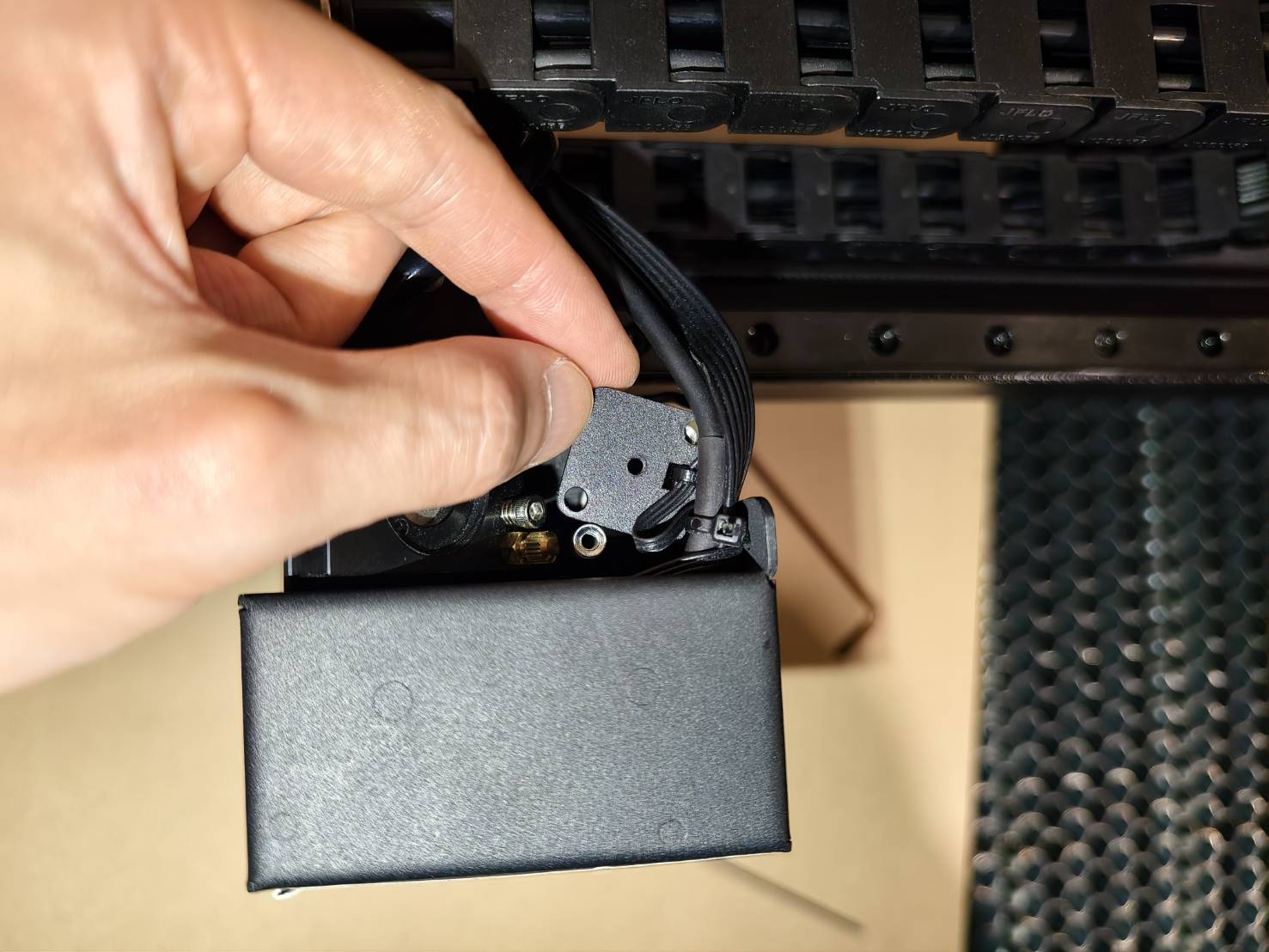

ثبّت مجموعة مستشعر الضبط التلقائي للبؤرة بلوحتها العلوية.
