يمكن للتركيز والمعايرة الدقيقين جعل دمج صورة المعاينة أكثر دقة وجعل موضع النقش متوافقًا مع موضع المعاينة.
بنود الاختبار:
1. تأكيد مستوى التركيز الصحيح:

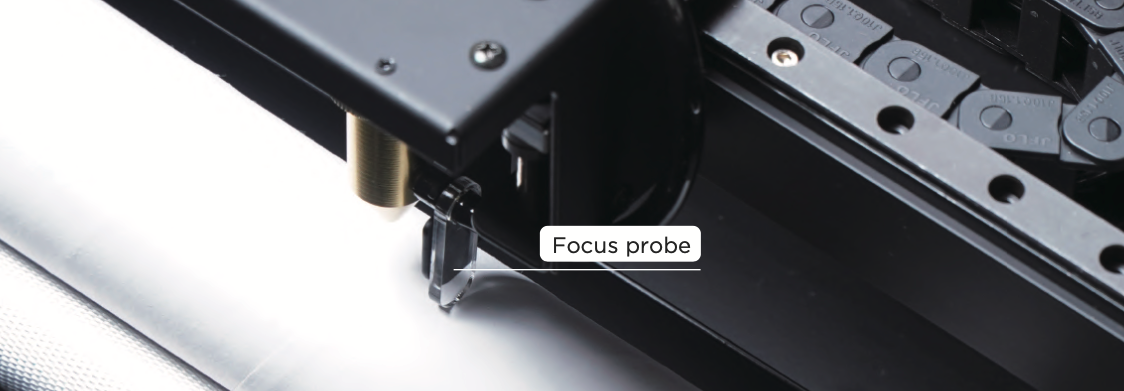

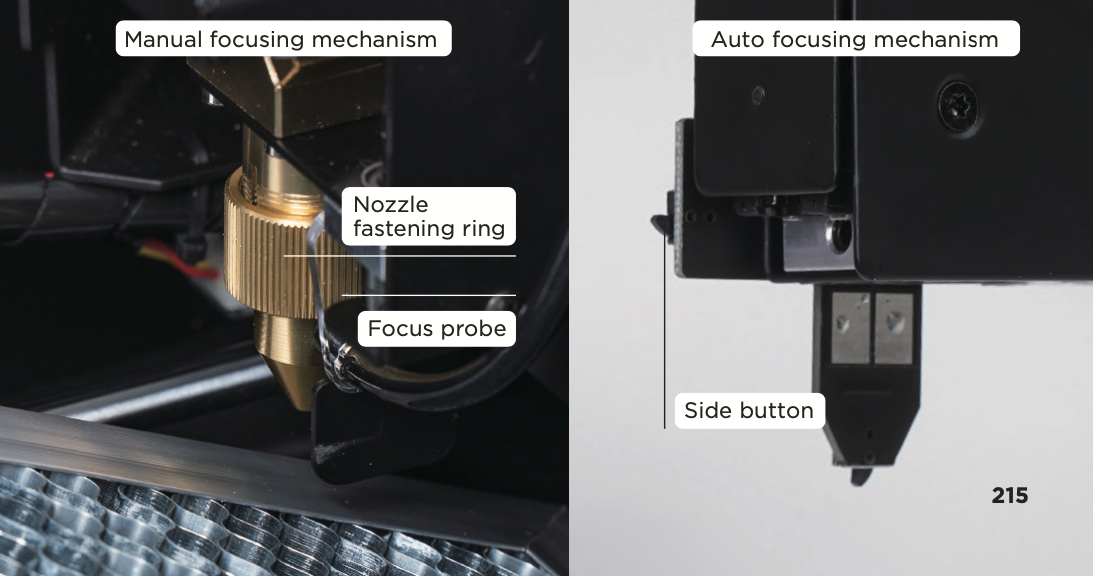

التركيز اليدوي: عند خفض مجس التركيز، يجب أن يلامس سطح مادة النقش، وفي كل مرة تقوم فيها بتغيير مادة ذات سماكة مختلفة، تحتاج إلى ضبط ارتفاع رأس الليزر لضمان التركيز الصحيح.
رأس الليزر لضمان التركيز الصحيح.
التركيز التلقائي: انقر نقرًا مزدوجًا على الزر الجانبي الموجود على جانب ملحق التركيز التلقائي
فوق مادة النقش للسماح لرأس الليزر بالوصول تلقائيًا إلى مستوى التركيز الصحيح. عند النقش، إذا لم يكن التركيز صحيحًا، فسيكون شعاع الليزر أكثر سمكًا من شعاع الليزر ذي التركيز الصحيح.
للآلات المزودة بملحق التركيز التلقائي، يرجى الرجوع إلى الرابط التالي للحصول على البرنامج التعليمي - انقر هنا
الأجسام الأكثر سمكًا: عندما يكون الجسم أكثر سمكًا أو عند استخدام ملحق الدوران، فقد تلتقط الكاميرا جانب الجسم، ويمكن دمج الأجسام الموجودة على مستوى التركيز فقط، ويعتبر عدم دقة الدمج الناتجة عن فرق الارتفاع أمرًا طبيعيًا. تأكد من التركيز على سطح مادة النقش وأعلى نقطة لمادة النقش عند استخدام ملحق الدوران.

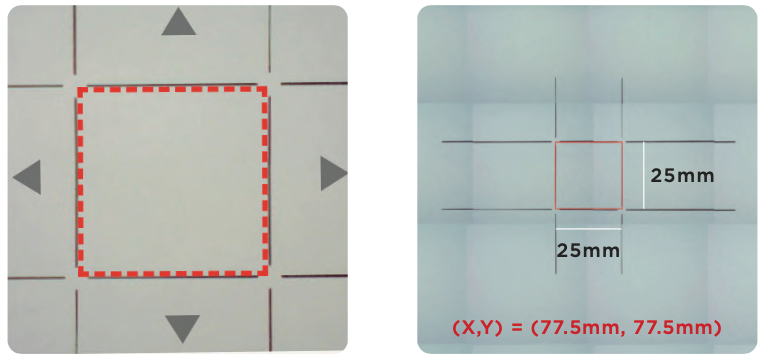

2. إكمال معايرة الكاميرا (الصورة اليسرى):
بعد التعرض للصدمات والاهتزازات الناتجة عن النقل، ومحاذاة المسار البصري، وإعادة التعيين إلى إعدادات المصنع، وما إلى ذلك، يجب إعادة المعايرة. خطوات المعايرة كما هو موضح في【برنامج تعليمي لـ Beam Studio】الخطوة 2 .
هناك هدفان للمعايرة:
أ. يجب أن يكون المربع الأحمر موجودًا في وسط نافذة المعايرة.
ب. يجب محاذاة الجزء الخارجي للمربع الأحمر مع المربع المركزي لخطوط الشبكة
3. تأكيد نتيجة المعايرة (الصورة على اليمين):
ارسم مربعًا عند الإحداثيات (X,Y) = (77.5mm, 77.5mm) بعرض W وارتفاع H يبلغ 25 مم وتأكد من تداخل المربع مع المربع المركزي لخطوط الشبكة. إذا لم يتطابق، أعد تركيز الورقة وأعد معايرة الكاميرا.
سجلات استكشاف الأخطاء وإصلاحها:
1. ملف الصورة: إذا استمر وجود تباين بين النتيجة وموضع المعاينة بعد استخدام ملف SVG والتأكد من مستوى التركيز الصحيح ومعايرة الكاميرا الدقيقة، يرجى تقديم ملف SVG إلى بائع التجزئة الخاص بك والسماح لفريق الهندسة بالمساعدة.
