5-5 تعذر قطع المادة بالكامل

عندما لا يمكن قطع المواد بالكامل، هناك العديد من الاحتمالات التي قد تسبب المشكلة مثل عدم صحة مسافة البؤرة، أو عدم محاذاة المسار البصري، أو تدهور أنبوب الليزر ... إلخ.
ومع ذلك، بناءً على خبرتنا، فإنها عادةً ما تكون ناتجة عن عدم محاذاة المسار البصري.

يرجى اتباع الخطوات أدناه لتحديد سبب المشكلة.

عناصر التحضير:

سيتم ذكر الأدوات الضرورية في كل خطوة حيث قد يتم تخطي بعض الخطوات.

الخطوة 1 - تنظيف جميع المرايا وعدسة التركيز

ستؤدي المرايا والعدسة المتسخة إلى ضعف خرج الليزر.

• يُرجى اتباع التعليمات في الرابط أدناه لتنظيف جميع المرايا والعدسات.
  4-6 تنظيف المرايا والعدسات

الخطوة 1.1 - تأكد من ضبط المعلمات بشكل صحيح

في بعض الأحيان، ينسى المستخدمون تغيير المعلمات على لوحة التحكم أو في Beam Studio.

• Beam Studio:



• لوحة التحكم:




الخطوة 1.2 - تحقق من مسافة التركيز

ستؤدي مسافة التركيز غير الصحيحة إلى نتائج قطع أو نقش غير مقبولة.

• يُرجى الرجوع إلى المقالة أدناه للتحقق من مسافة التركيز وإعادة ضبطها إذا لزم الأمر.
  [5-26 ضبط مسافة التركيز]


الخطوة 1.3 - تحقق من مسار الضوء

بناءً على خبرتنا، عندما لا يمكن قطع المواد بالكامل، فإن ذلك يكون عادةً بسبب عدم محاذاة المسار البصري بشكل صحيح.

• يرجى اتباع التعليمات بعناية في الرابط أدناه وإعادة محاذاة المسار البصري إذا لزم الأمر.
  [4-7 فحص المسار البصري (متوفر في HEXA و Beambox)]


• يرجى الاحتفاظ بمجموعة الأشرطة بعد الانتهاء من الفحص.


الخطوة 1.4 - تشغيل نفس المهمة

• قم بتشغيل نفس المهمة بنفس المادة وتحقق مما إذا كان يمكن قطعها الآن.



حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 1.5 - اختبار تحضير المواد

من أجل إجراء المزيد من الاختبارات، يرجى تجهيز إحدى هاتين المادتين كما هو مذكور أدناه.

• أكريليك شفاف بسماكة 3 مم (موصى به)
  or
  خشب MDF بسماكة 3 مم

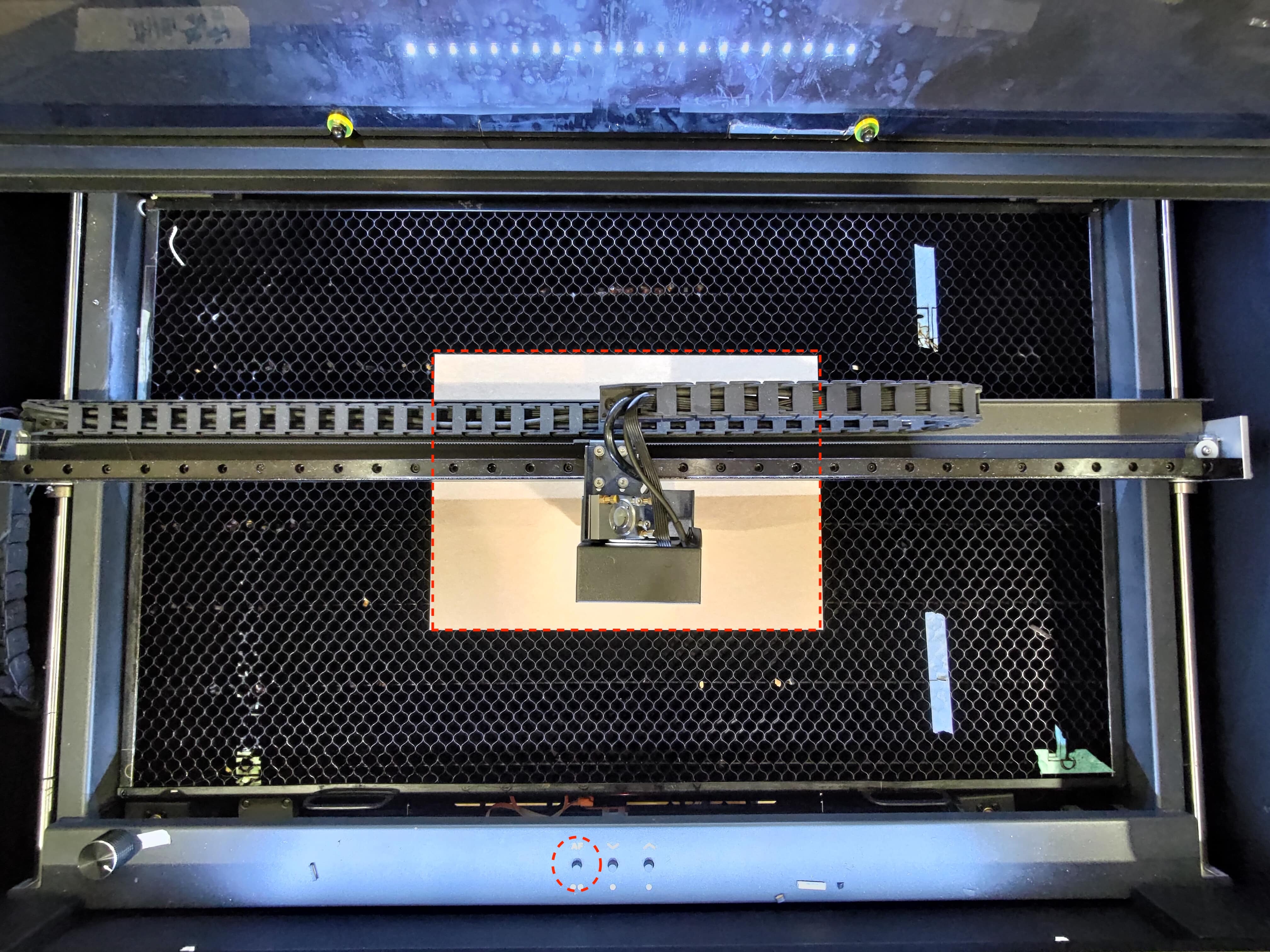

الخطوة 2 - اختبار القطع المركزي

سنقوم باختبار قدرة القطع في وسط منضدة القطع.

• ضع المادة المجهزة (أكريليك أو خشب بسماكة 3 مم) في وسط المنضدة وتأكد من ضبط البؤرة.


• قم بقطع ملف المثال في برنامج Beam Studio.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 3 - اختبار القطع في الجانب الأيمن السفلي

في هذه الخطوة، سنقوم باختبار قدرة القطع في المنطقة السفلية اليمنى من سطح العمل.

• ضع المادة المُجهزة (أكريليك 3 مم أو خشب) في المنطقة السفلية اليمنى من سطح العمل وتأكد من ضبط البؤرة.



• قم بقطع ملف المثال في برنامج Beam Studio.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 3.1 - تعويض تناقص كثافة الطاقة في الجزء السفلي الأيمن

تم تصميم هذه الوظيفة لتعزيز استقرار القطع عبر سطح العمل بالكامل.

• يرجى تمكين وظيفة تعويض تناقص كثافة الطاقة في الجزء السفلي الأيمن والتي ستحسن نتيجة القطع في المنطقة السفلية اليمنى من سطح العمل.
  راجع الرابط: [5-27 تعويض تناقص كثافة الطاقة في الجزء السفلي الأيمن (وظيفة HEXA)]


• بعد التمكين، يرجى قطع نفس الملف في المنطقة السفلية اليمنى مرة أخرى كما في الخطوة 3.



حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 4 - اختبار مستشعر الباب

إذا كان مستشعر الباب غير حساس أو أن المغناطيسات ليست قوية بما يكفي لتفعيل مستشعر الباب بالكامل، فسيتأثر إخراج الليزر ليصبح أضعف. في هذه الخطوة، سنستخدم فاصلين مخروطيين لوضعهما على مستشعرات الباب للتأكد من تفعيل المستشعرات بالكامل.

• لأسباب تتعلق بالسلامة، يرجى ضبط معدل الطاقة على x0.01 لضمان عدم وجود نبضات أثناء الاختبار.





• مستشعر الباب مدمج في أضواء LED للهيكل. يرجى مشاهدة الفيديو أدناه للعثور عليه.




• سيحتوي مستشعر الباب على ضوءين LED باللون الأحمر وسيكونان دائمًا قيد التشغيل.




• ضع الفواصل المخروطية بالقرب من كلا ضوءي LED. يجب أن يكون الضوء "أكثر سطوعًا" عند اكتشاف مغناطيس. عندما يكتشف كلا ضوءي LED مغناطيسات في نفس الوقت، سيتم إرسال إشارة إغلاق الباب إلى النظام وسيتم تغيير الأيقونة على اللوحة.




• بمجرد وضع الفواصل المخروطية في مكانها، يرجى إغلاق الباب.



• قم بتغيير إعداد معدل الطاقة مرة أخرى إلى x1.00.



• قم بتشغيل نفس المهمة وانظر كيف تسير الأمور.
  • إذا فشلت في المنتصف في المرة السابقة، أعد اختبار المنتصف.
  • إذا فشلت في المنطقة السفلية اليمنى في المرة السابقة، أعد اختبار المنطقة السفلية اليمنى.


• بعد تشغيل المهمة، أوقف تشغيل الجهاز وأزل الفواصل المخروطية.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 5 - تحقق من قيمة منحنى الطاقة

قد يتأثر خرج الليزر بإعداد منحنى الطاقة.

•  يرجى الرجوع إلى الرابط أدناه لضبط منحنى الطاقة على 350.
  (لا يلزم تغيير القيمة المنخفضة/اليسرى.)
  5-28 ضبط منحنى الطاقة


• تخطي هذه الخطوة إلى الخطوة 6 إذا كانت القيمة العالية/اليمنى 350 بالفعل.


• قم بتشغيل نفس المهمة وانظر كيف تسير الأمور.
  • إذا فشلت في المنتصف في المرة السابقة، أعد اختبار المنتصف.
  • إذا فشلت في المنطقة السفلية اليمنى في المرة السابقة، أعد اختبار المنطقة السفلية اليمنى.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 6 - زيادة معدل الطاقة وتقليل السرعة

لتحديد المشكلة، سنتحقق مما إذا كان رفع معدل الطاقة وتقليل السرعة يمكن أن يحسن نتيجة القطع.

• Beam Studio:


• ارفع معدل الطاقة الافتراضي بنسبة 20%.
  (إذا كان الافتراضي 15%، فسيكون 15% + 20% = 35% سيتم الضبط على)


• اخفض السرعة الافتراضية بمقدار النصف.
  (إذا كان الافتراضي 300 مم/ث، فسيكون 300 مم/ث * 0.5 = 150 مم/ث)


• قم بتشغيل نفس المهمة وانظر كيف تسير الأمور.
  • إذا فشلت في المنتصف في المرة السابقة، أعد اختبار المنتصف.
  • إذا فشلت في المنطقة السفلية اليمنى في المرة السابقة، أعد اختبار المنطقة السفلية اليمنى.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:
