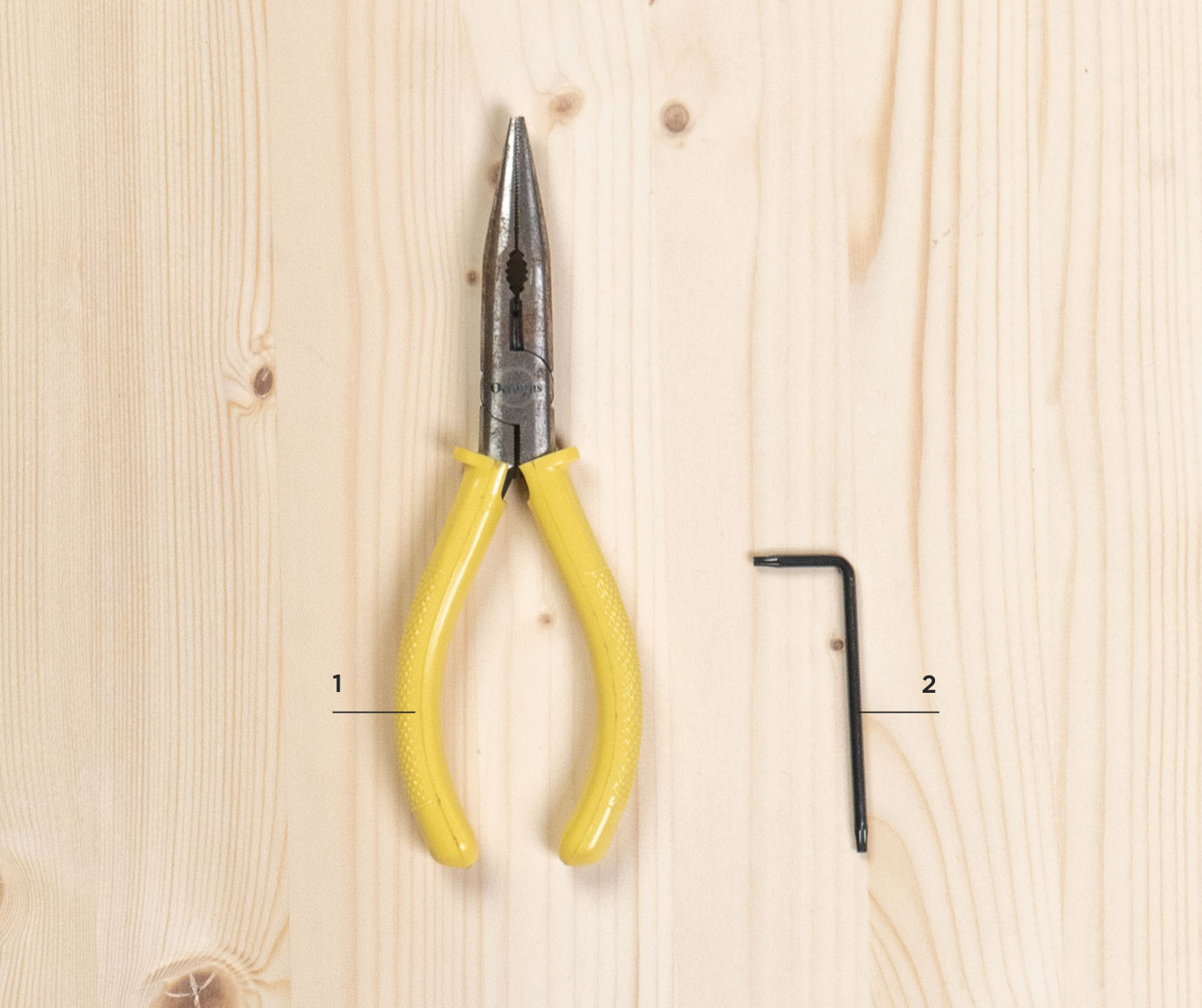

عناصر التحضير: التحضير الذاتي: 1|كماشة ذات أنف إبري
مشمولة في صندوق الملحقات: 2|مفك براغي توركس
عناصر الاختبار:

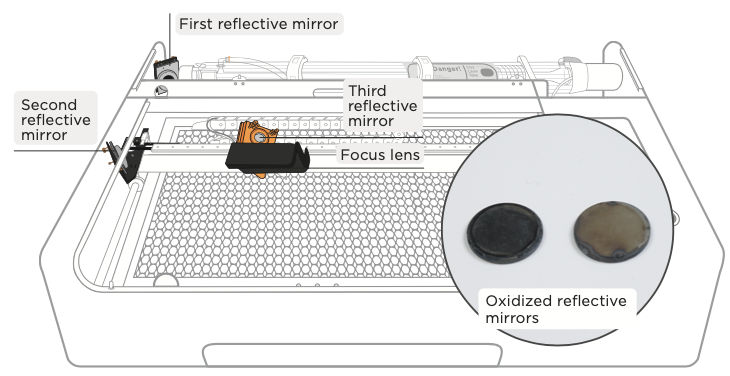

1. تحقق مما إذا كانت المرايا والعدسات متأكسدة أو مكسورة: إذا كانت هناك بقع سوداء أو بيضاء، وما إلى ذلك على سطح المرآة العاكسة الأولى أو الثانية أو الثالثة، أو إذا كانت هناك خدوش خطيرة، ولا يمكن إزالة البقع بواسطة【الصيانة】تنظيف المرايا والعدسات (ص.138)، أو إذا كانت عدسة التركيز مشوهة أو مكسورة بسبب قوة خارجية، فيجب استبدال المرايا والعدسات.
خطوات الاستبدال:
المرآة العاكسة الأولى:
أ. ارفع الغطاء الخلفي: يرجى استخدام مفك براغي توركس لإزالة البرغيين الموجودين على جانبي الغطاء الخلفي ثم ارفع الغطاء.

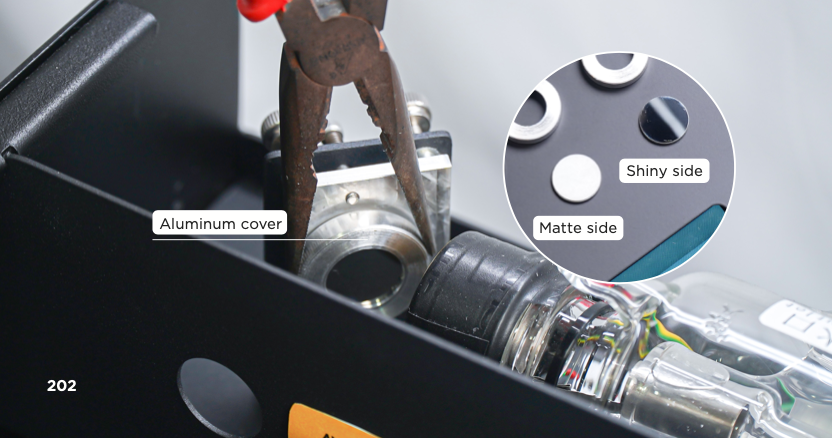

ب. قم بفك غطاء الألومنيوم: قم بفك غطاء الألومنيوم الذي يثبت المرآة (وجه المرآة وأدر عكس اتجاه عقارب الساعة)، إذا تعذر تدويره، استخدم كماشة ذات أنف إبري لقمط إطار الألومنيوم وأدره مرة أخرى >
ج. استبدل المرآة: أخرج المرآة القديمة > ضع المرآة الجديدة بحيث يكون الجانب غير اللامع مواجهًا لحامل المرآة (ستضرب الحزمة الليزرية الجانب اللامع) >
د. أحكم ربط غطاء الألومنيوم: أحكم ربط غطاء الألومنيوم مرة أخرى في حامل المرآة.
المرآة العاكسة الثانية: بعد فتح غطاء الباب، اتبع خطوات المرآة العاكسة الأولى ب~د (يشار إلى موضع المرآة العاكسة الثانية في الصورة في ص.202).
المرآة العاكسة الثالثة:

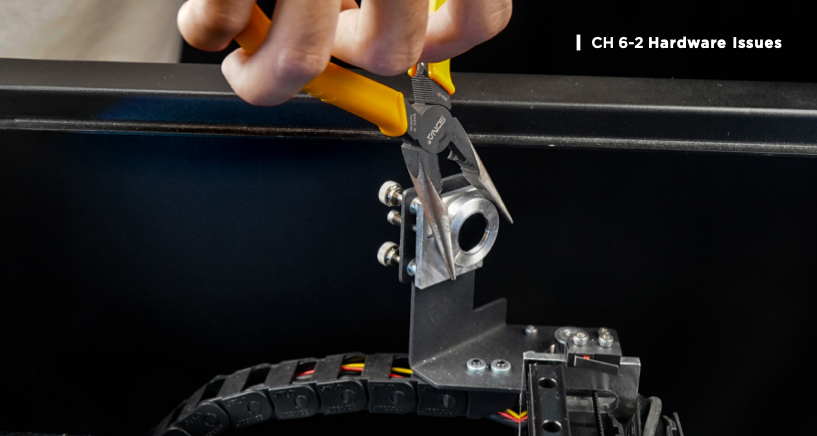

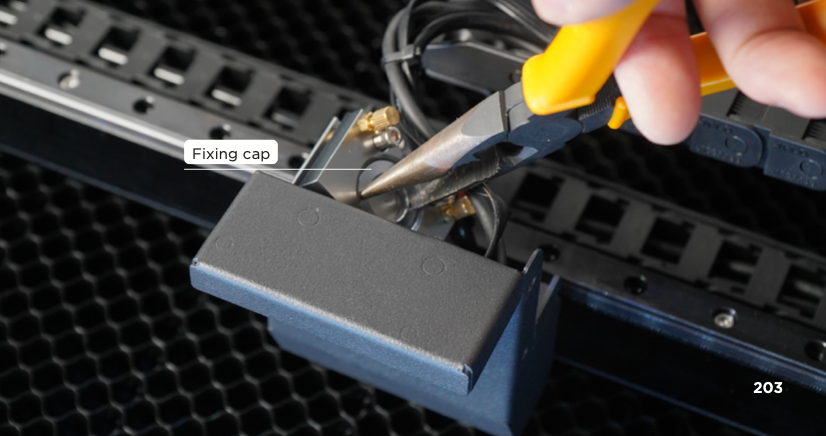

أ. قم بفك غطاء التثبيت: استخدم الزردية ذات الأنف الإبري للإمساك بالنقطتين المستديرتين لغطاء تثبيت المرآة، وقم بفك غطاء التثبيت عكس اتجاه عقارب الساعة >
ب. استبدل المرآة: أخرج المرآة القديمة، يمكنك سحب المرآة من منطقة مدخل الليزر > ضع المرآة الجديدة بحيث يكون الجانب اللامع مواجهًا لحامل المرآة >
ج. أحكم ربط غطاء التثبيت: استخدم الزردية ذات الأنف الإبري للإمساك بالنقطتين المستديرتين لغطاء تثبيت المرآة، وأحكم ربط غطاء التثبيت في اتجاه عقارب الساعة.

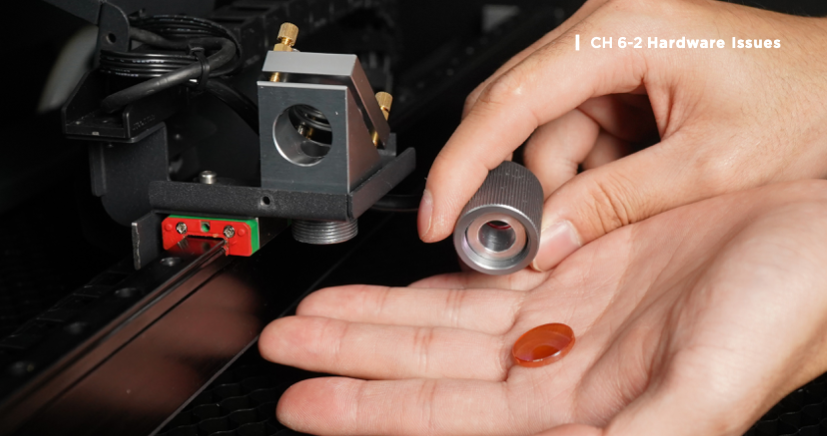

عدسة التركيز:

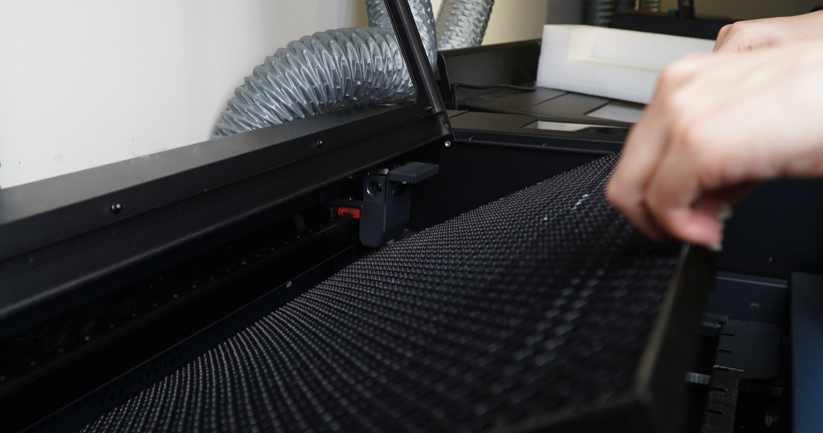

أ. قم بإزالة طاولة قرص العسل【الصيانة】تنظيف طاولة قرص العسل، الخطوة 1 (ص.135). >

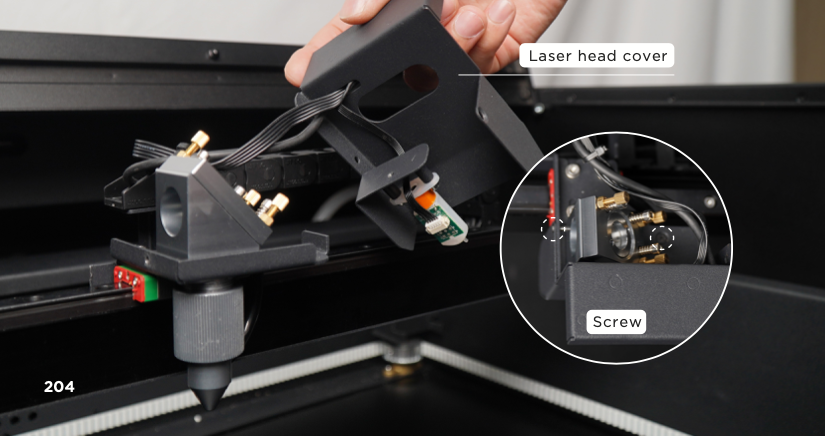

ب. تحريك غطاء رأس الليزر جانبًا: قم بفك البرغيين الموجودين على غطاء رأس الليزر باستخدام مفك براغي توركس ثم حرك الغطاء جانبًا >
ج. إزالة رأس الليزر:: قم بفك حلقة تثبيت الفوهة في اتجاه عقارب الساعة. إذا تعذر فكها، استخدم كماشة ذات أنف إبري للمساعدة > قم بإزالة رأس الليزر، وتجنب سقوط عدسة التركيز >

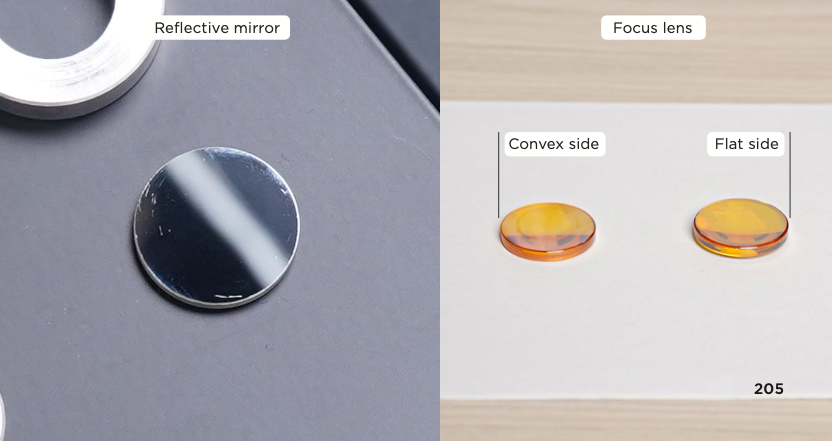

د. استبدال العدسة: قم بإزالة العدسة القديمة > ضع العدسة الجديدة في رأس الليزر بحيث يكون الجانب المسطح لأسفل (أمسك حافة العدسة وانظر في العدسة، يمكنك رؤية نفسك على الجانب المحدب، لكنك لا تستطيع رؤية نفسك على الجانب المسطح) >
هـ. إعادة وضع رأس الليزر: أعد وضع رأس الليزر > أحكم ربط حلقة تثبيت الفوهة عكس اتجاه عقارب الساعة >
و. إحكام ربط غطاء رأس الليزر: أحكم ربط البرغيين الموجودين على غطاء رأس الليزر >
ز. إعادة وضع طاولة قرص العسل 【الصيانة】 تنظيف طاولة قرص العسل، الخطوة 3 (ص.135).
سجلات استكشاف الأخطاء وإصلاحها:
1. الصورة: التقط صورًا لـ
أ. 3 مرايا عاكسة (سواء كانت مؤكسدة أم لا)
ب. عدسة التركيز (سواء كانت مؤكسدة أو مكسورة)
