إخلاء المسؤولية
لاستخدام LightBurn للتحكم في Ador، يجب عليك تنزيل الإصدار الرسمي من برنامج LightBurn. نظرًا لأن LightBurn هو برنامج من طرف ثالث، فلا يمكن تحميل FLUX المسؤولية عن أي خسارة ناتجة عن استخدامه.
لقد خضع البرنامج الثابت لـ Ador لاختبارات متعددة، ولكن لا يزال من الممكن أن تكون بعض وظائف برنامج LightBurn غير متوافقة مع الجهاز. إذا حدثت أخطاء بسبب عدم التوافق، يرجى اتباع التعليمات الواردة في الرابط أدناه للإبلاغ عن المشكلة بشكل صحيح إلى الموزع المحلي أو فريق دعم FLUX. [الاتصال بخدمة العملاء]
قبل البدء
1. يرجى تحديث البرنامج الثابت إلى الإصدار v5.2.0 أو أحدث.
- اختر خيار "الجهاز ← تحديث البرنامج الثابت إلى أحدث إصدار" على لوحة تحكم Ador.
- يمكنك أيضًا تحديث البرنامج الثابت من خلال Beam Studio
قم بتنزيل البرنامج الثابت من الموقع الرسمي. ثم انقر على "الجهاز → تحديث البرنامج الثابت". بعد ذلك، قم بتحديث البرنامج الثابت للجهاز إلى الإصدار المحدد عن طريق اختيار ملف البرنامج الثابت على جهاز الكمبيوتر.
2. قم بتنزيل ملف الإعدادات هذا: Ador_Preset
ملاحظة: يحتوي ملف التكوين الذي قدمناه على إعدادات GCode ومعدل الباودs. إذا كنت لا تستخدم ملف التكوين، فيرجى إعداده بشكل منفصل في "إعدادات الجهاز". (يرجى الرجوع إلى هذه المقالة للمزيد من التفاصيل)
إعدادات LightBurn
لتنزيل برنامج LightBurn، انقر هنا.
1. افتح برنامج LightBurn وانقر على "الأجهزة" في الليزر تبويب.

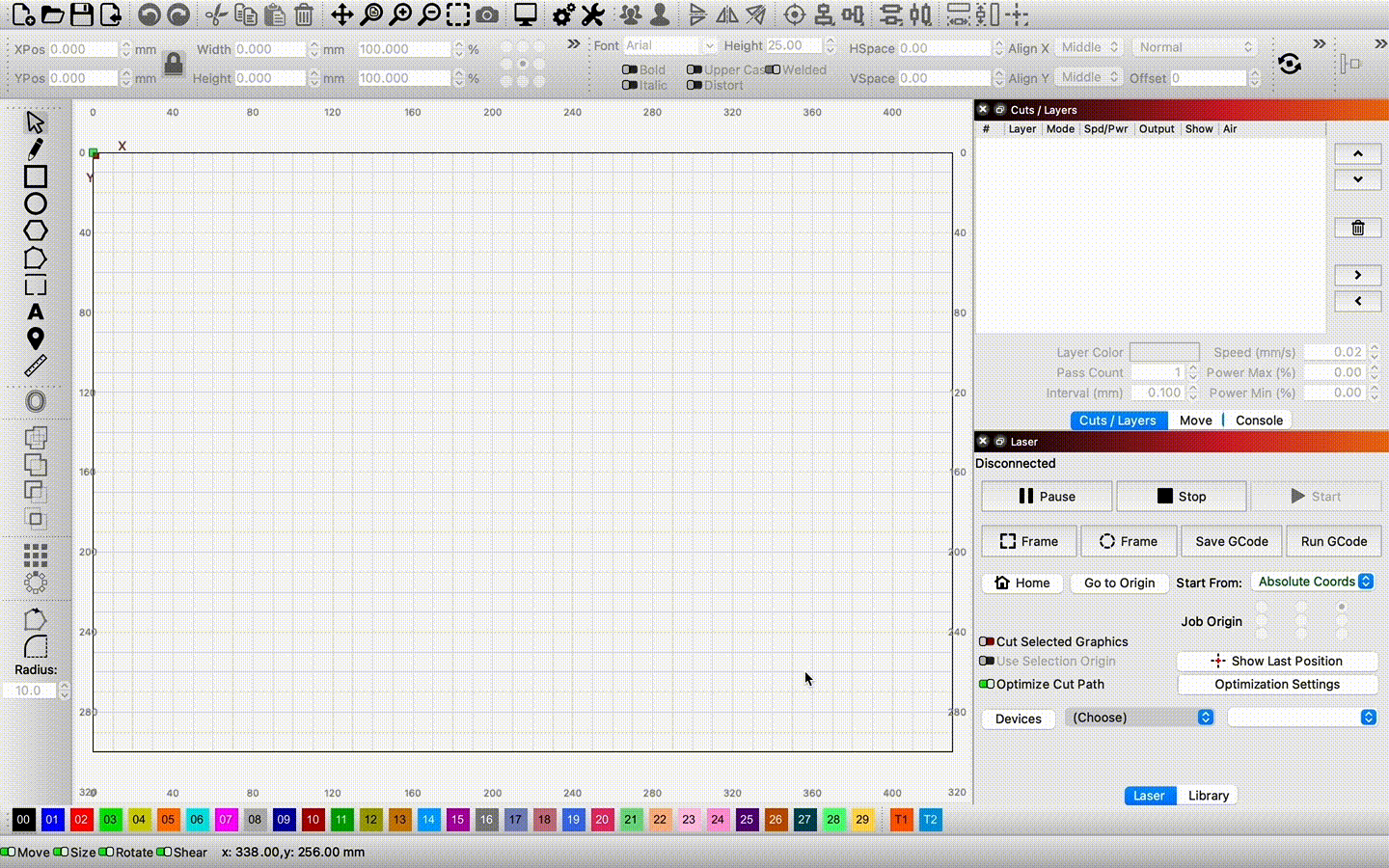

2. انقر على "استيراد" لاستيراد الملف Ador_Preset الذي قمت بتنزيله.
3. سيتم عرض معلومات الجهاز التالية بمجرد استيراد الملف بنجاح.
قم بتوصيل جهاز الكمبيوتر بالماكينة باستخدام كابل LightBurn Bridge.
1. قم بتوصيل كابل LightBurn بمنفذ USB الموجود على جانب الماكينة.
（ستظهر أيقونة USB في الزاوية العلوية اليمنى من لوحة الماكينة للإشارة إلى نجاح الاتصال.)
2. أدخل الطرف الآخر من كابل LightBurn Bridge في جهاز الكمبيوتر.

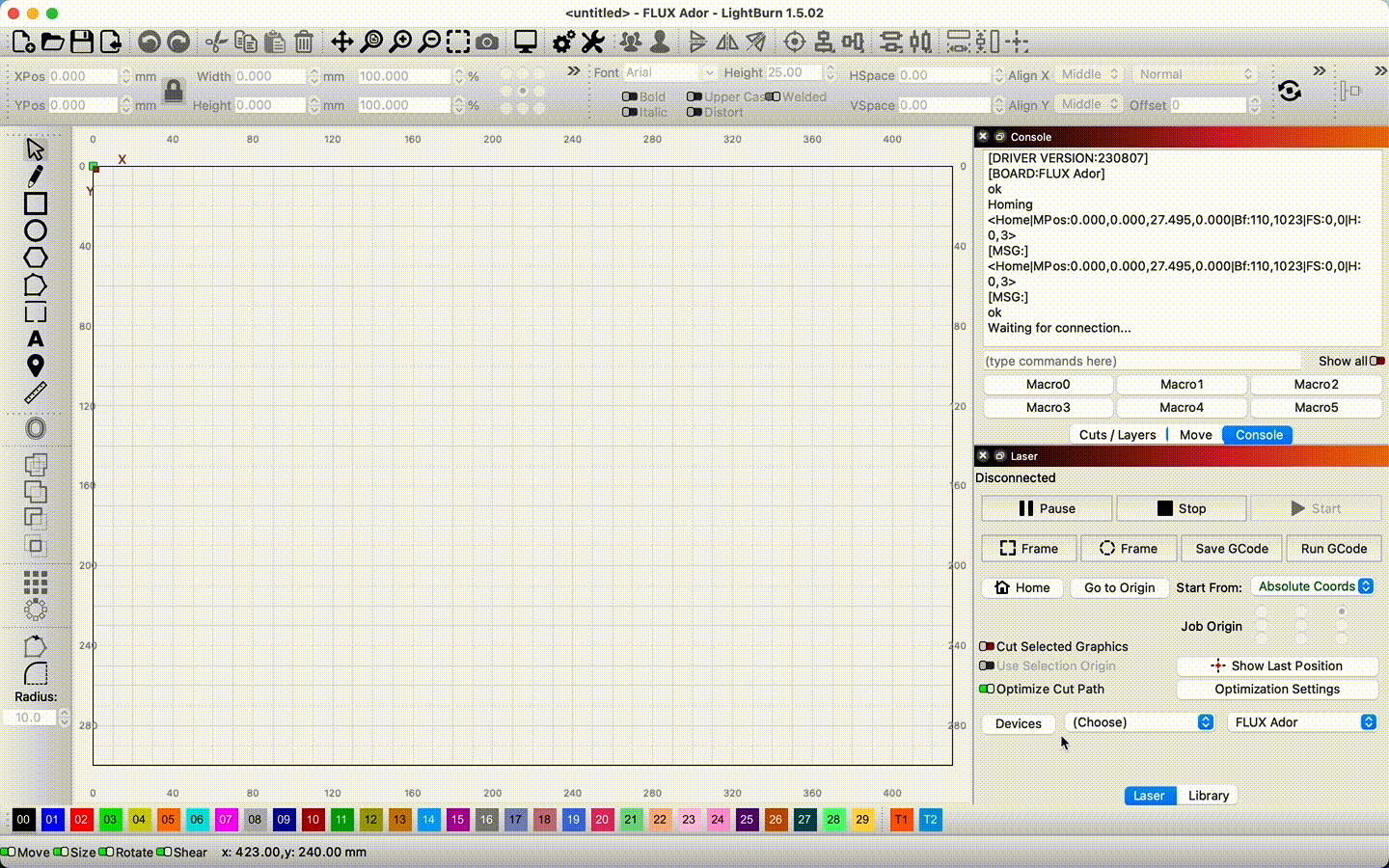

3. حدد اسم منفذ USB الصحيح. سيؤدي اختيار المنفذ الخطأ إلى فشل الاتصال. قد تحتاج إلى تجربة منافذ مختلفة. إذا نجح الاتصال، ستظهر المعلومات التالية في علامة تبويب وحدة التحكم.
اختبار العودة إلى نقطة الأصل
إذا تم توصيل جهاز الكمبيوتر بالماكينة بنجاح، فستبدأ الماكينة في العودة إلى نقطة الأصل تلقائيًا. إذا لم يحدث ذلك، فيرجى النقر على زر العودة إلى نقطة الأصل للتحقق من عمل هذه الوظيفة.
بدء التشغيل

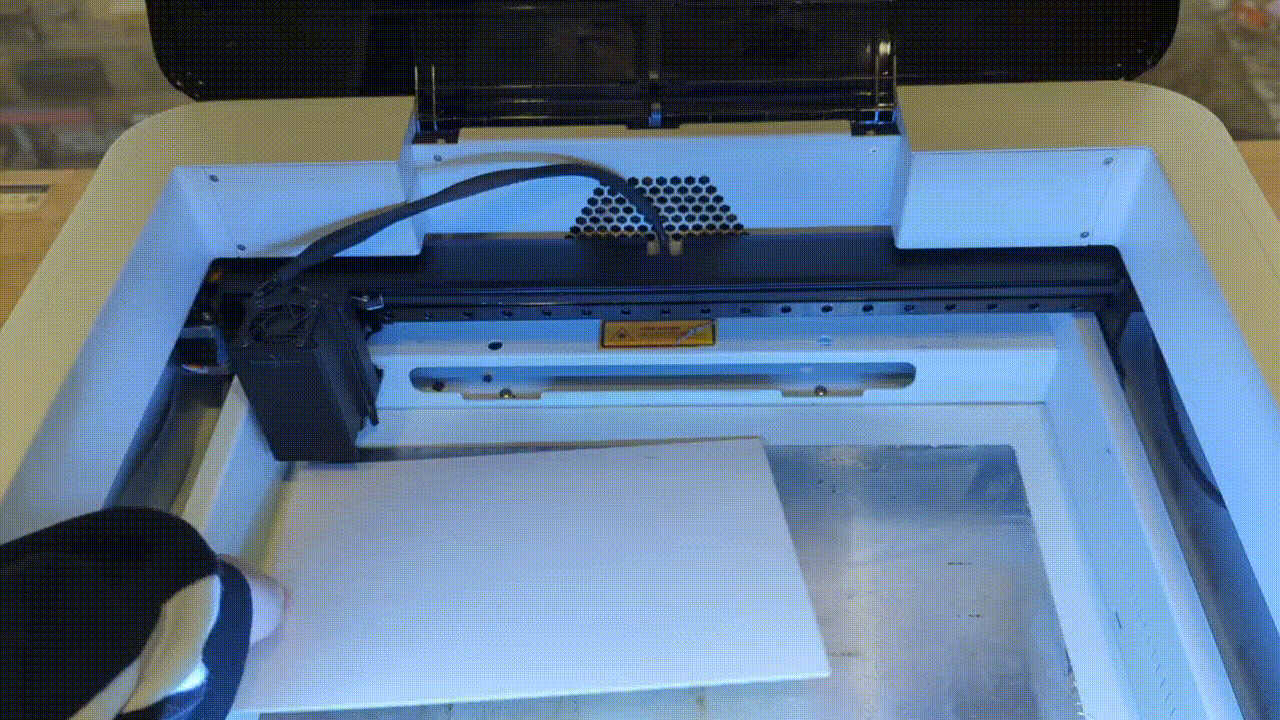

1. ضع المادة داخل الماكينة.
2. التركيز

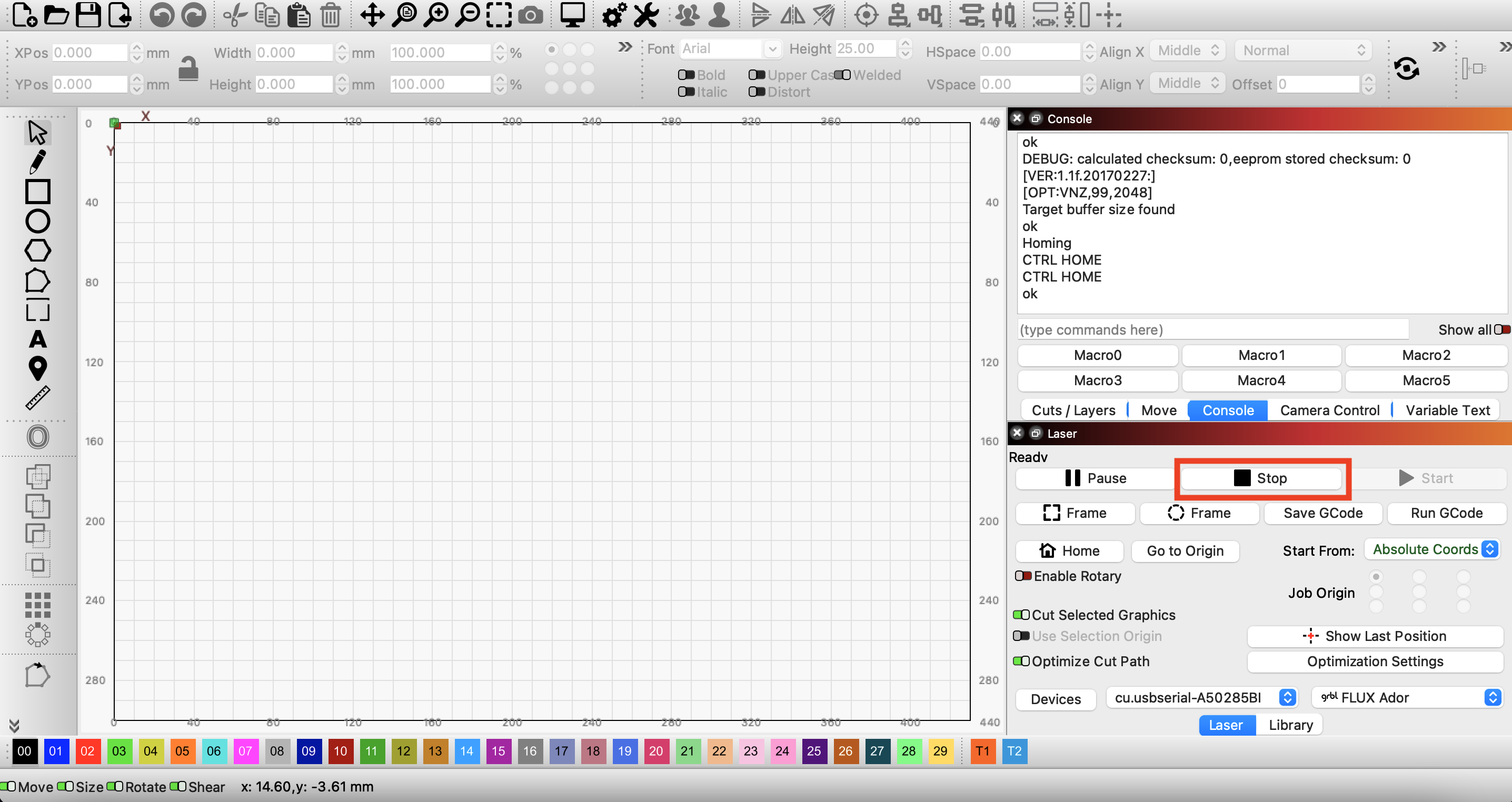

- انقر على زر "إيقاف" في لوحة "الليزر" لتحرير المحرك.

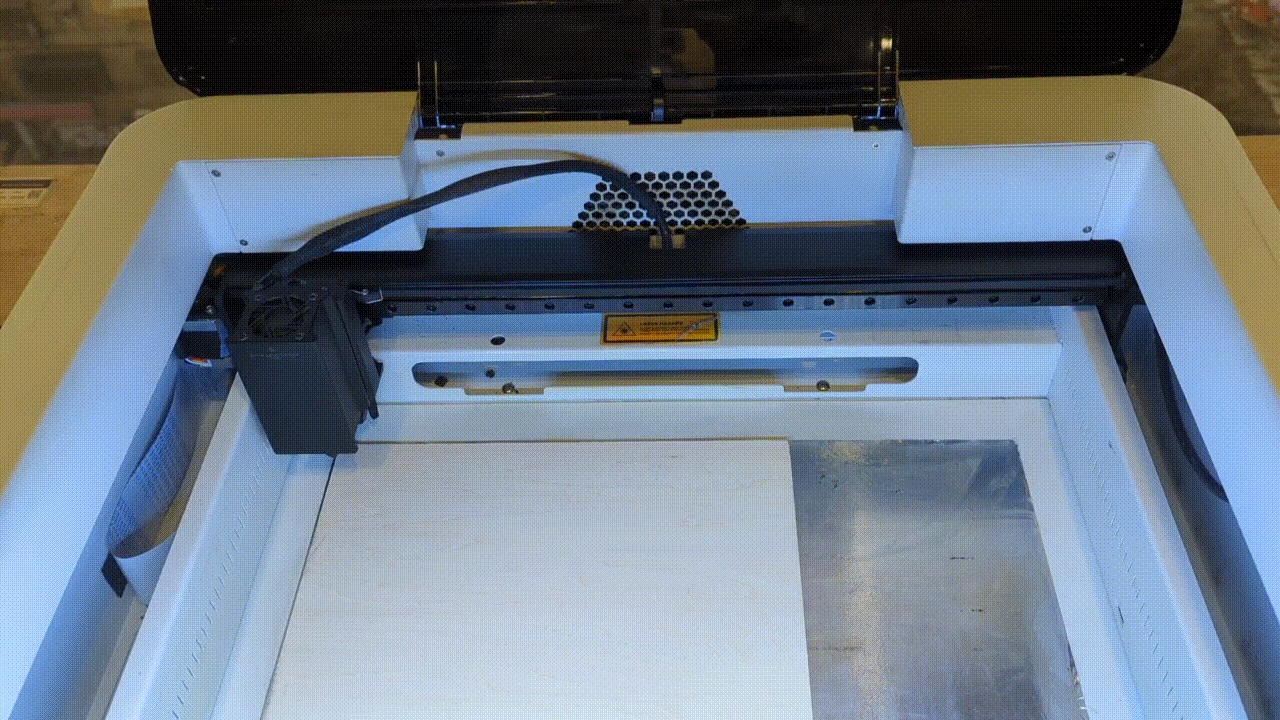

- حرك رأس الليزر فوق المادة.

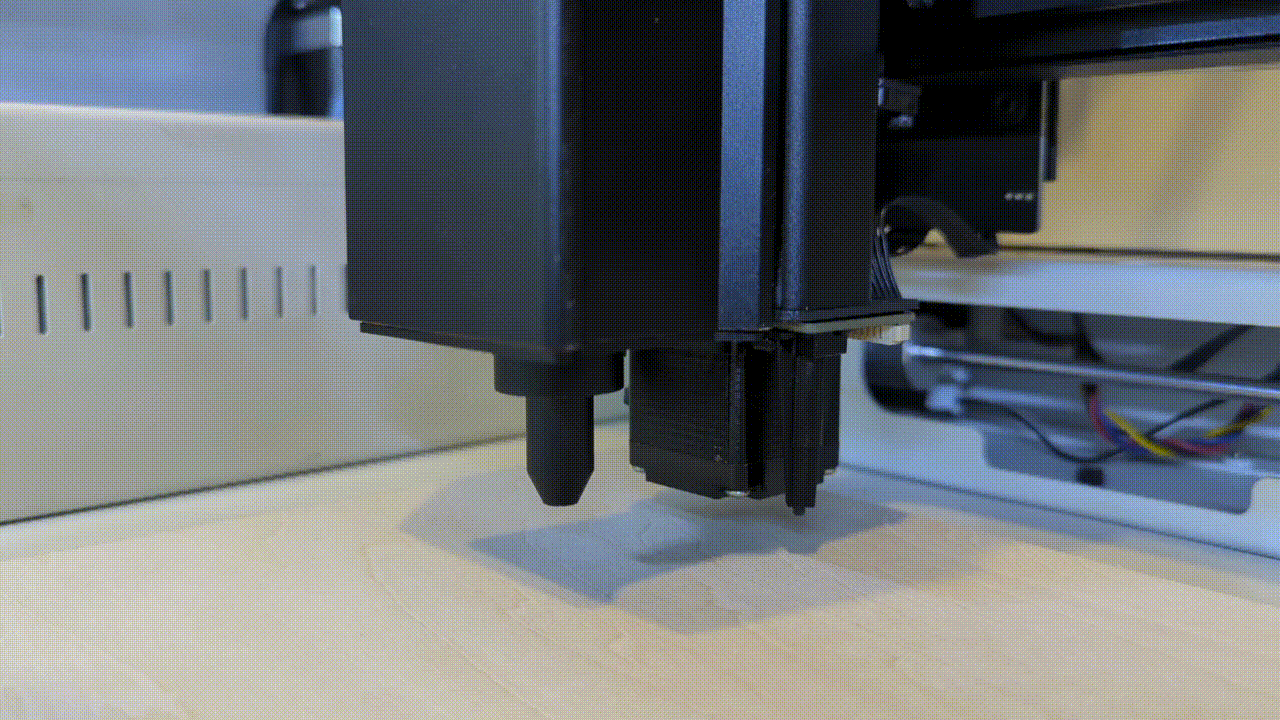

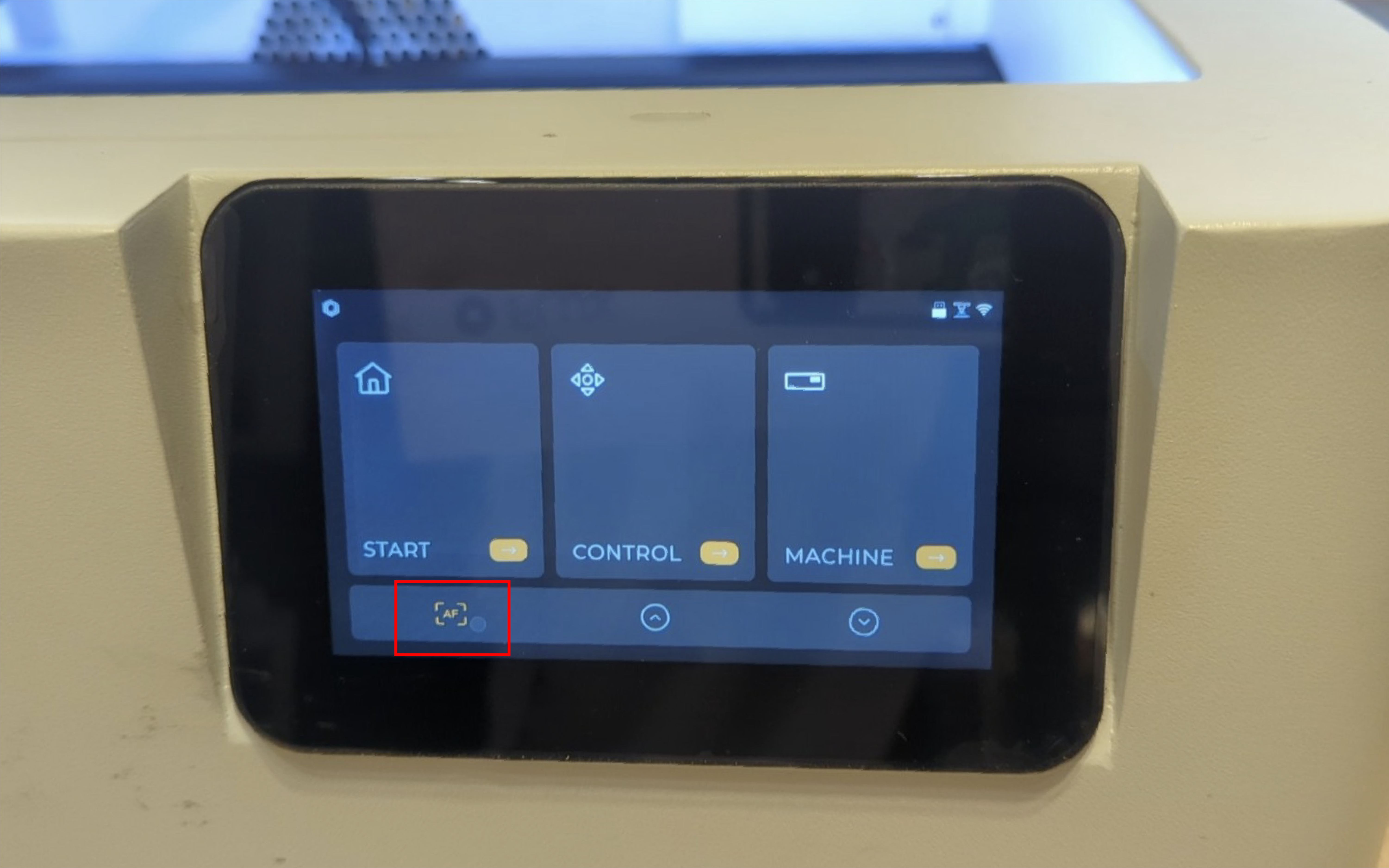

- اضغط مطولاً على زر "AF" لبدء التركيز التلقائي.
(يرجى التأكد من ضبط مسافة التركيز بشكل صحيح قبل كل عملية نقش أو قطع.)
تنبيه:
- يرجى التأكد من أن الجهاز يقوم بتحرير المحرك تلقائيًا في غضون 3 دقائق من التحكم بواسطة LightBurn. إذا ظل المحرك مقفلاً لفترة طويلة، فقد يؤدي ذلك إلى تلف الجهاز. (انقر على زر "إيقاف" في لوحة "الليزر" اللوحة لتحرير المحرك)
- بعد تحرير المحرك، إذا قمت بتحريك رأس الليزر، يرجى تذكر الضغط على "الرئيسية" لإعادة تعيين الموضع قبل إرسال المهمة. وإلا، فقد يكون هناك خطر الاصطدام.
3. استيراد ملف إلى LightBurn

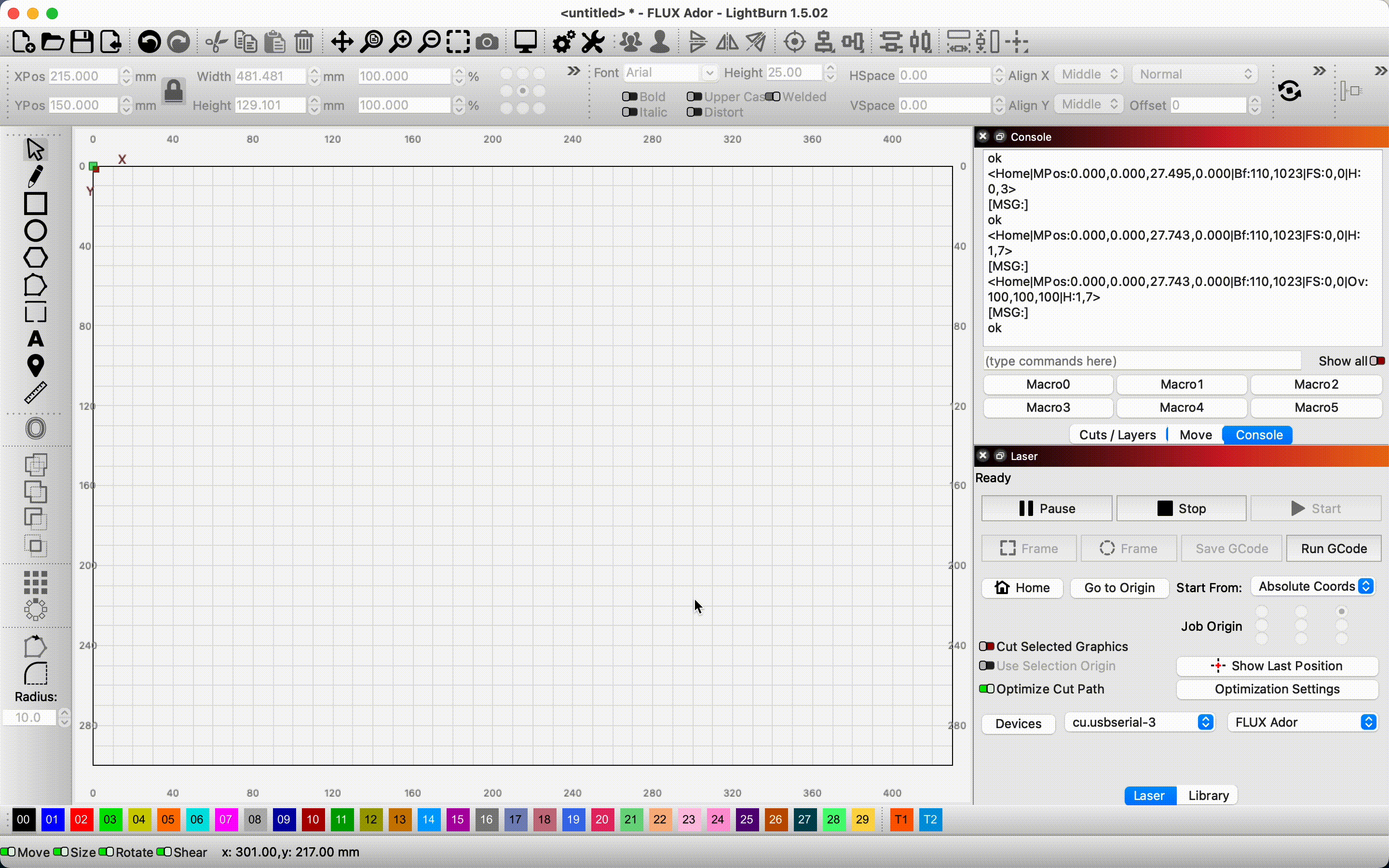

انقر على الأيقونة أعلاه لاستيرادالملف، أو اسحب وأفلت الملف مباشرة في منطقة العمل.
4. ضبط المعلمات
انقر على نمط أو طبقة واضبط المعلمات في الزاوية السفلية اليمنى من القطع/الطبقات تبويب.

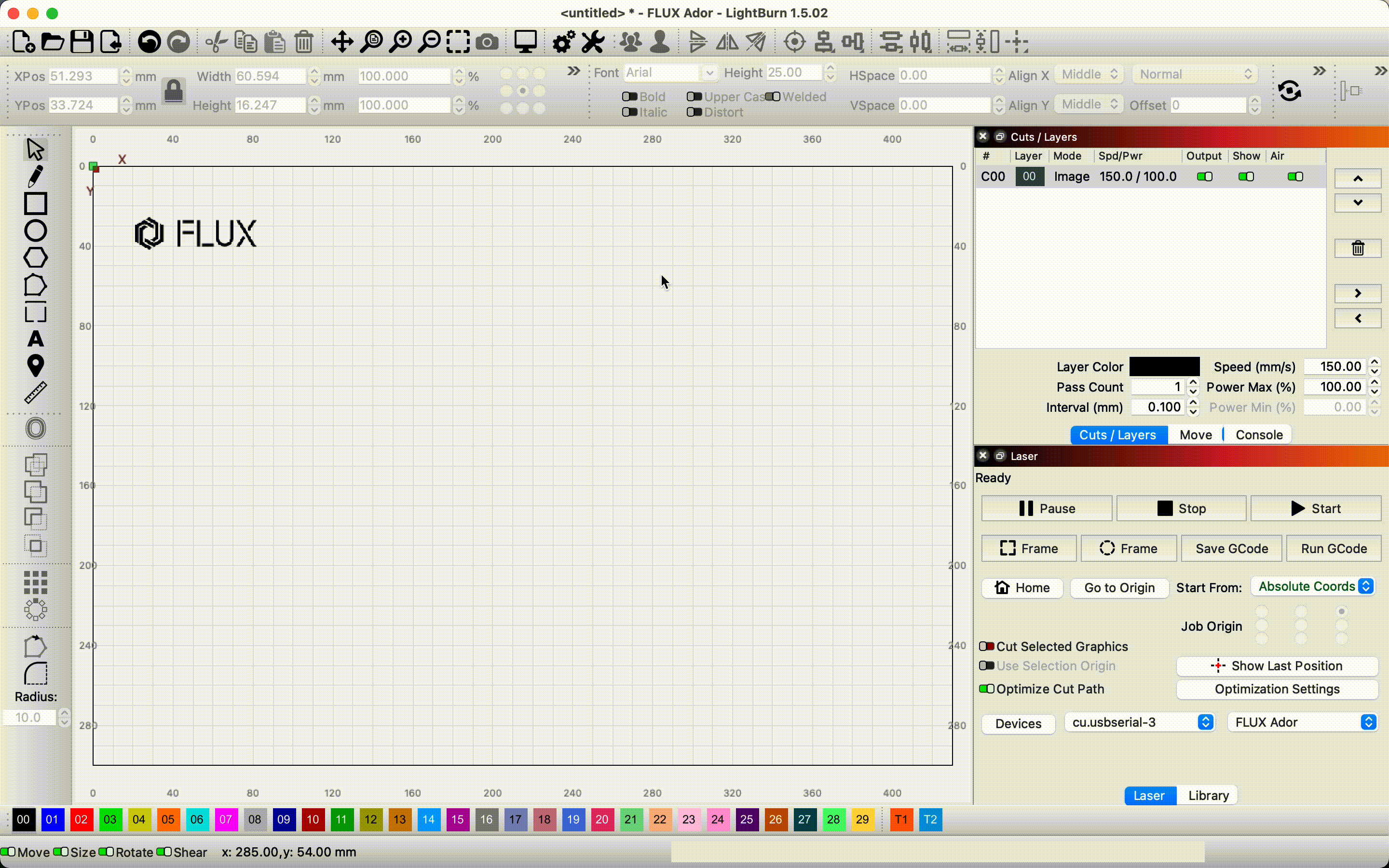

5. قم بتشغيل خاصية "المسح الزائد"
- إذا تم ضبط الطبقة على وضع "التعبئة، التعبئة + الخط، الصورة أو التعبئة المزاحة" ، فإننا نقترح تفعيل خاصية "المسح الزائد" .
- انقر نقرًا مزدوجًا على طبقة للوصول إلى "محرر إعدادات القطع". قم بتفعيل خاصية المسح الزائد وأدخل النسبة المئوية.
ملاحظة: تختلف إعدادات المعلمات لكل سرعة ومادة. يرجى الرجوع إلى "الإعدادات الموصى بها لمعلمات المواد" في نهاية هذه المقالة.
6. اضبط نقطة البداية
اختر "الإحداثيات المطلقة" من القائمة المنسدلة "البدء من" في الليزر تبويب.
ملاحظة: إن تشغيل "الإحداثيات المطلقة" مشابه جدًا لـ Beam Studio، لذا نوصي بشدة المستخدمين الذين لديهم خبرة في استخدام Beam Studio باستخدامه.
الإحداثيات المطلقة
تمثل نافذة التحرير الرئيسية التي تراها منطقة عمل الجهاز. أي شيء تضعه في تلك المنطقة سيتم قطعه في الموضع المقابل على جهازك.
7. انقر على "الرئيسيةفي لوحة الليزر.
بعد تحرير المحرك، إذا قمت بتحريك رأس الليزر، يرجى تذكر الضغط على "الرئيسية" لإعادة تعيين الموضع قبل إرسال المهمة. وإلا، فقد يكون هناك خطر الاصطدام.
8. معاينة موضع النقش

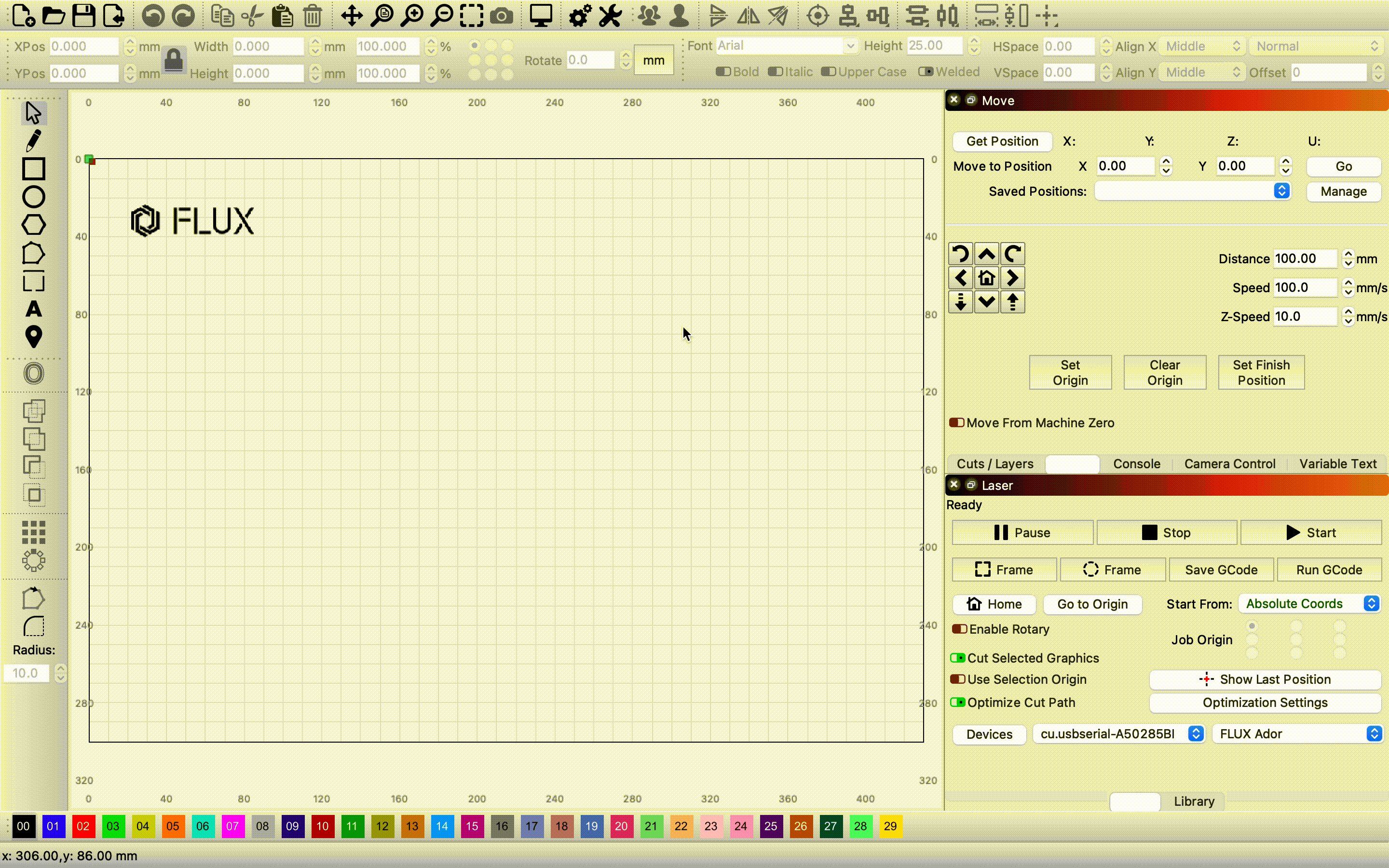

- افتح "تمكين زر تشغيل الليزر" in "إعدادات الجهاز".
- انقر على "موافق" وأعد تشغيل LightBurn (تأكد من حفظ الملف الحالي أولاً قبل إعادة التشغيل).

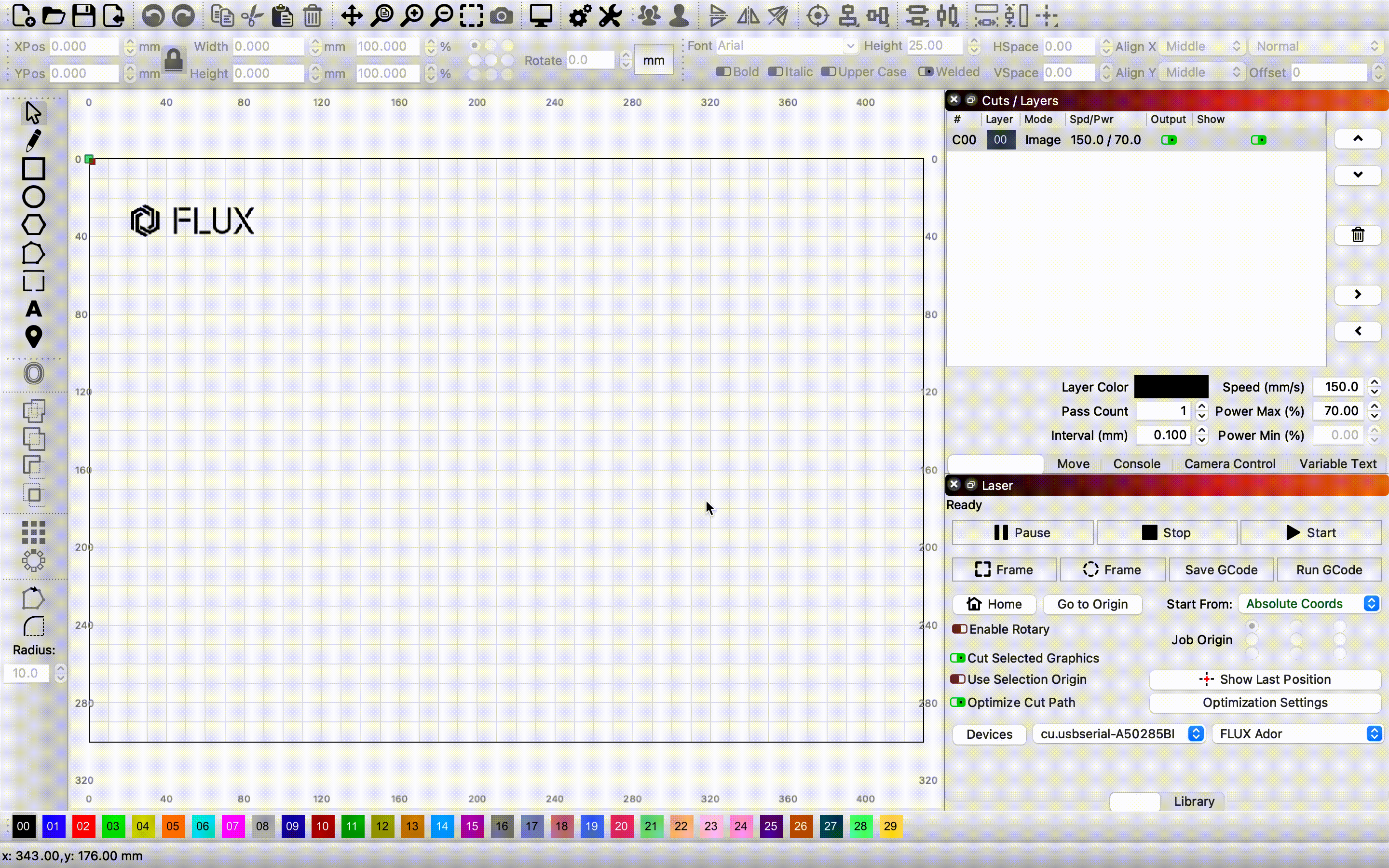

- أدخل "m136p173" في "وحدة التحكم" نافذة على الجانب الأيمن لتشغيل وحدة الليزر. (لن تصدر ضوءًا.)
- اضبط معلمة قوة الإطلاق في "تحريك" نافذة على الجانب الأيمن.

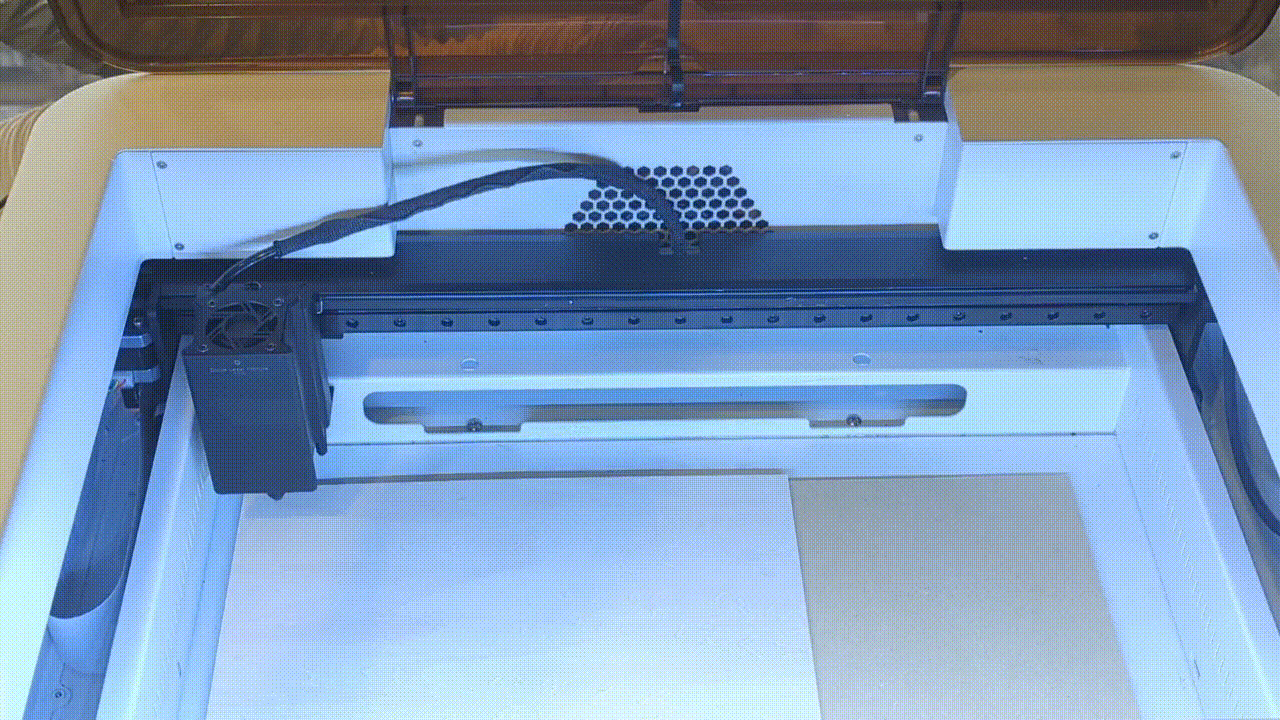

- أغلق الباب.
- انقر على "إطلاق" في "تحريك" النافذة وتحقق مما إذا كانت الآلة تصدر ضوء الليزر (انقر "إطلاق" مرة أخرى لإيقاف تشغيل ضوء الليزر بعد التحقق).
- بعد التأكد من توفر ضوء الليزر، حدد النمط و انقر على "إطار" مع الضغط على مفتاح "Shift" لمعرفة ما إذا كان سيتم نقش النمط في الموضع المتوقع.
9. انقر على الصفحة الرئيسية وأرسل المهمة

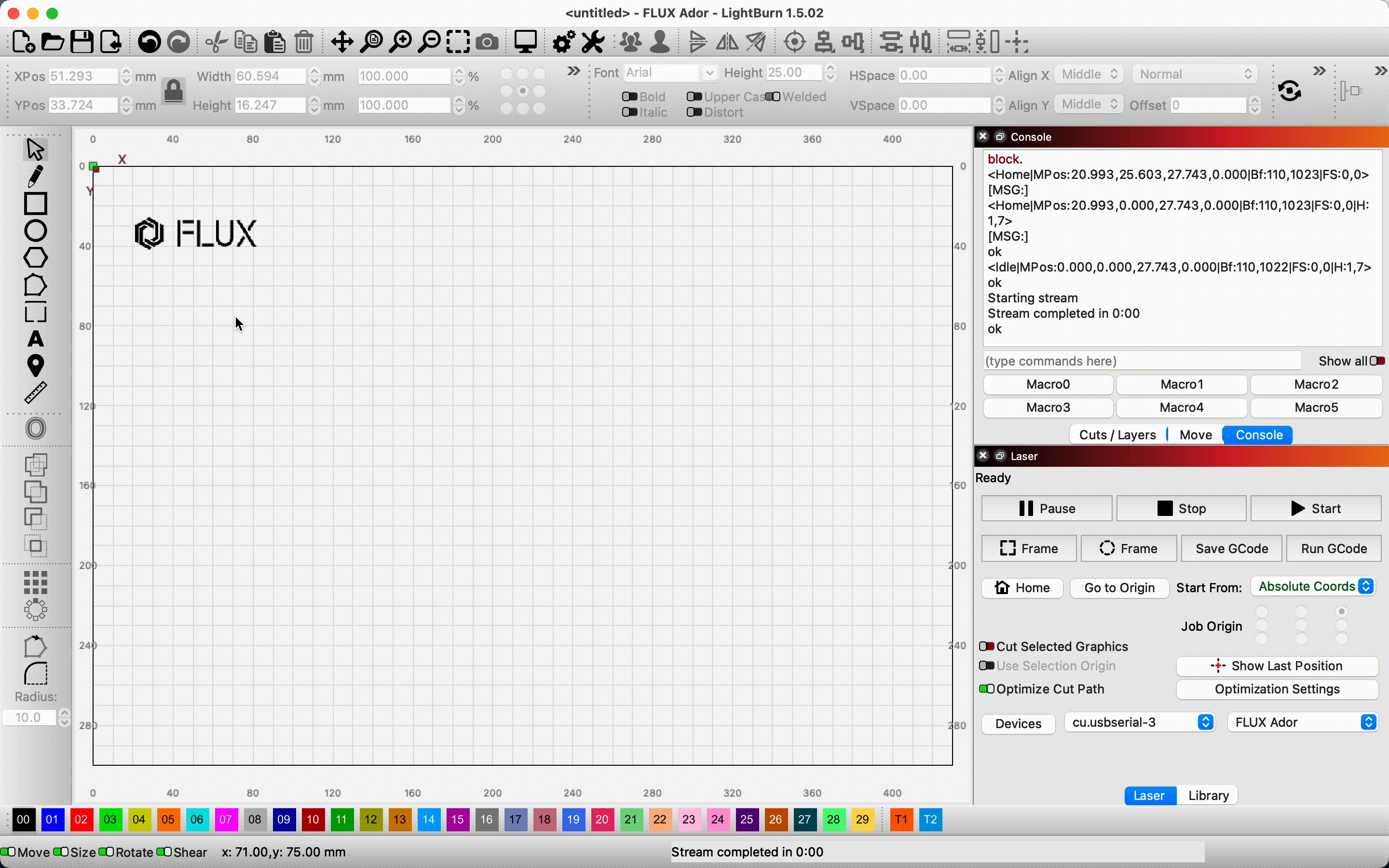

حدد الصورة وانقر على زر "بدء" في الليزر لإرسال المهمة.
تنبيه: سيؤدي فصل الكابل أثناء تشغيل المشروع إلى إيقاف العملية. تأكد من توصيل الكابل بإحكام أثناء تنفيذ المهمة.

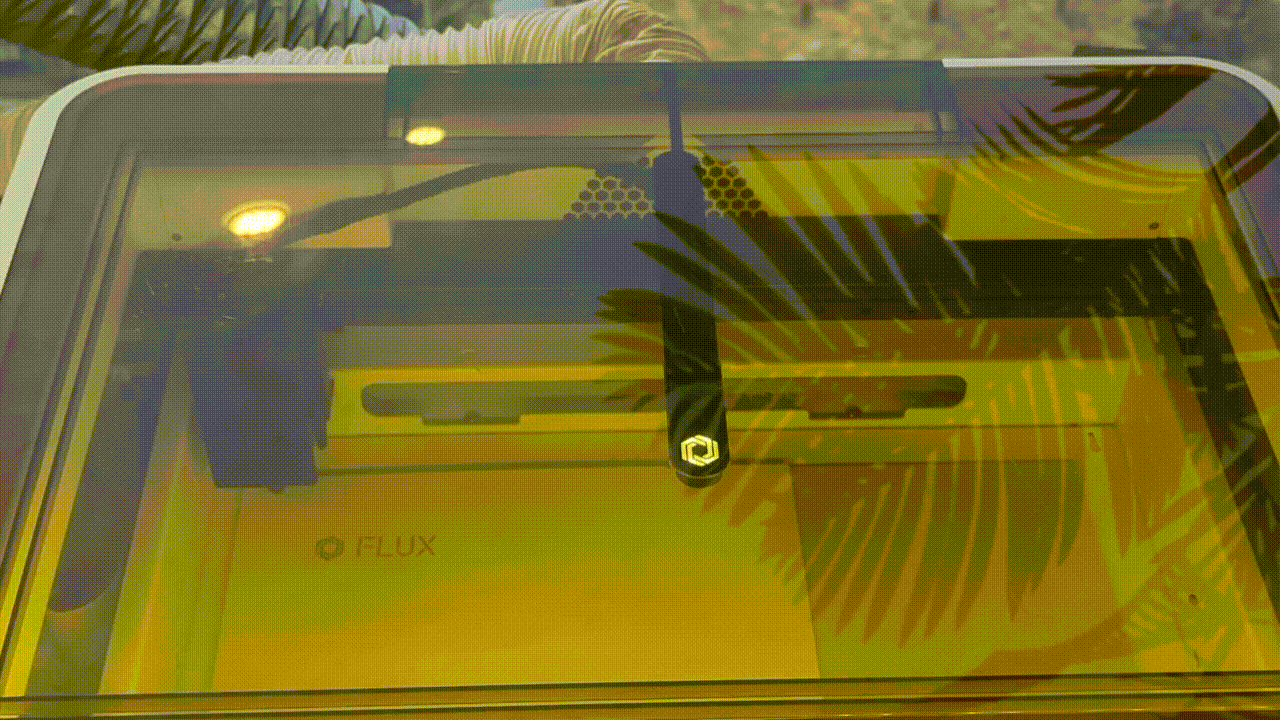

10. نتائج النقش
ملاحظة: إذا كانت نتيجة النقش ضبابية أو غير واضحة أو باهتة اللون، يرجى التحقق من دقة تركيز رأس الليزر.
____________________________________________________________________________________
بالإضافة إلى الإحداثيات المطلقة، هناك خيارات أخرى لتوجيه LightBurn حول كيفية وضع النمط داخل منطقة عمل الجهاز.

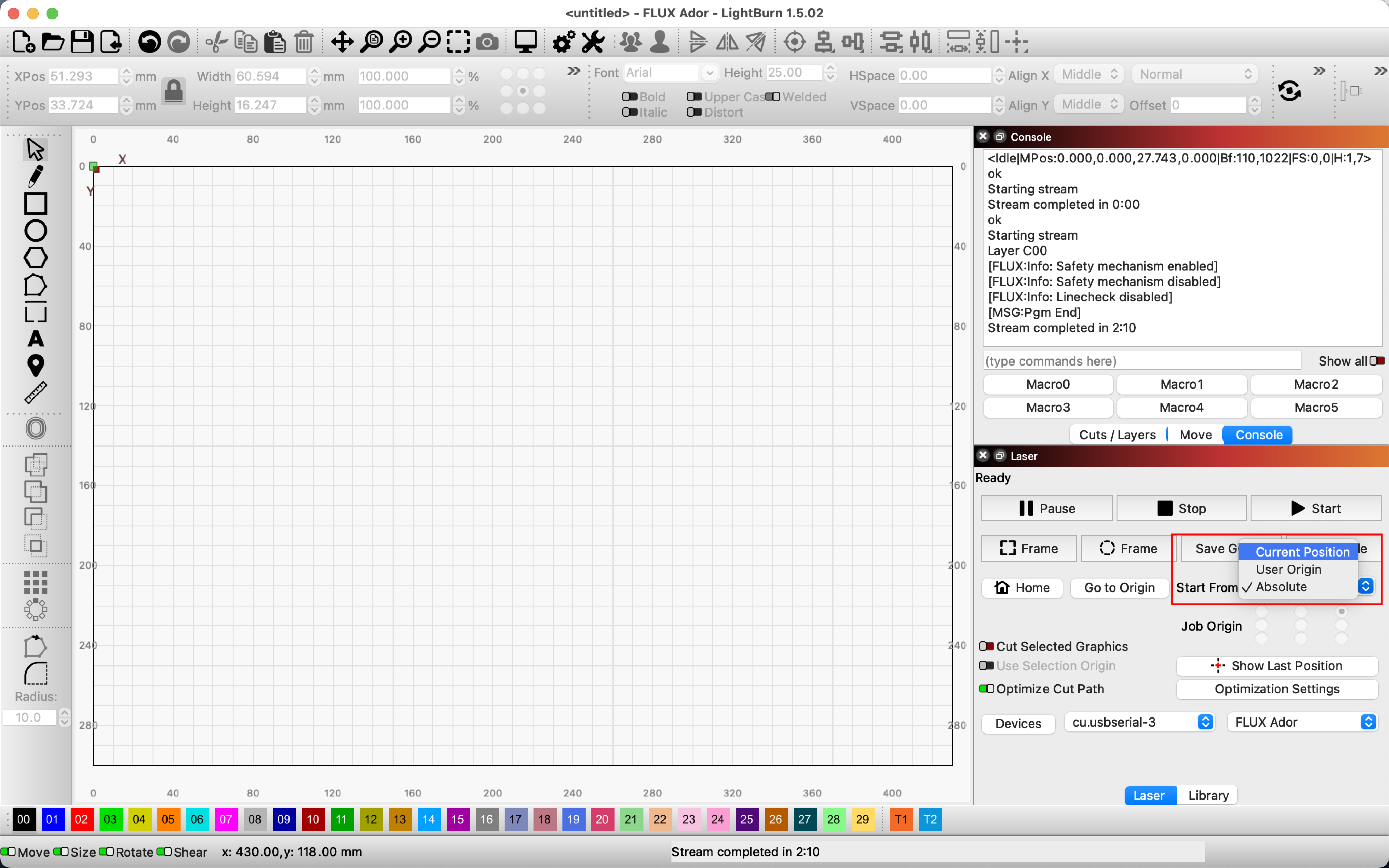

الموضع الحالي
تتم عملية القطع / النقش بناءً على الموضع الحالي لرأس الليزر.
أصل المهمة
الإعداد "أصل المهمة" سيحدد LightBurn كيفية وضع المهمة بالنسبة لجهاز الليزر.
(سيتحرك مؤشر "أصل المهمة" الأخضر المعروض في نافذة التحرير الرئيسية عند تغيير الإعدادات.)
____________________________________________________________________________________
الإعدادات الموصى بها لمعايير المواد
ليزر ثنائي 10 واط
| المادة | القدرة | السرعة | التنفيذ | المسح الزائد | |
| الخشب | قطع 3 مم | 100.0 % | 6.0 mm/s | مرة واحدة | - |
| الخشب | قطع 5 مم | 100.0 % | 3.0 mm/s | مرة واحدة | - |
| الخشب | الحفر | 100.0 % | 150.0 mm/s | مرة واحدة | 9.4% |
| الأكريليك | قطع 3 مم | 100.0 % | 2.0 مم/ث | مرة واحدة | - |
| الأكريليك | قطع 5 مم | 100.0 % | 2.0 مم/ث | مرتين | - |
| الأكريليك | الحفر | 75.0% | 150.0 mm/s | مرة واحدة | 9.4% |
ليزر ديود 20 واط
| المادة | القدرة | السرعة | التنفيذ | المسح الزائد | |
| الخشب | قطع 3 مم | 100.0 % | 8.0 مم/ث | مرة واحدة | - |
| الخشب | قطع 5 مم | 100.0 % | 4.0 مم/ث | مرة واحدة | - |
| الخشب | الحفر | 60.0% | 150.0 mm/s | مرة واحدة | 9.4% |
| الأكريليك | قطع 3 مم | 100.0 % | 4.0 مم/ث | مرة واحدة | - |
| الأكريليك | قطع 5 مم | 100.0 % | 2.0 مم/ث | مرة واحدة | - |
| الأكريليك | الحفر | 50.0% | 150.0 mm/s | مرة واحدة | 9.4% |
