وصف
سترشدك هذه المقالة خلال عملية بدء مهمة النقش باستخدام FLUX Chuck الدوار.
ومع ذلك، يُنصح بشدة بقراءة دليل FLUX Chuck قبل إجراء النقش الأول.
الخطوة 1
يرجى التأكد من تثبيت قاعدة توسعة Ador بشكل صحيح قبل الانتقال إلى الخطوة التالية.
(رابط الدليل: قاعدة توسعة Ador - فك التغليف والتركيب)
| إصدار Passthrough (غير متوفر في الاتحاد الأوروبي) | إصدار Non-Passthrough |
الخطوة 2
يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران في Ador.
|
إصدار Beam Studio 2.4.2 أو أحدث (دليل) |
إصدار البرنامج الثابت 5.3.5 أو أعلى. (دليل) |
|
|
|
الخطوة 3

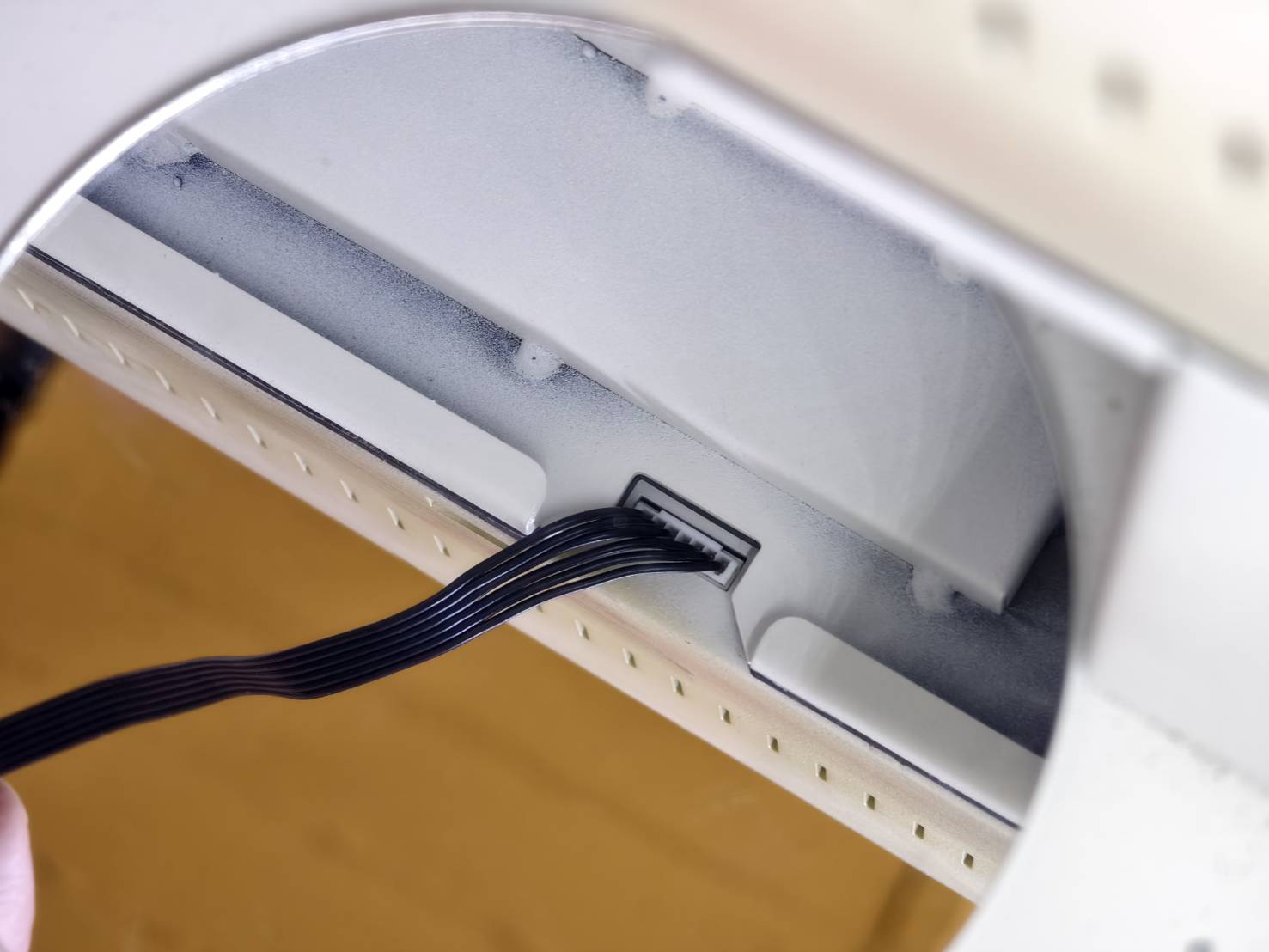

ابحث عن الكابل في الصندوق وأدخل الطرف ذو الـ 7 دبابيس من الجانب الأيمن في الجهاز. يقع مقبس الكابل على الجهاز بين أعلى القاعدة وأسفل الجهاز.

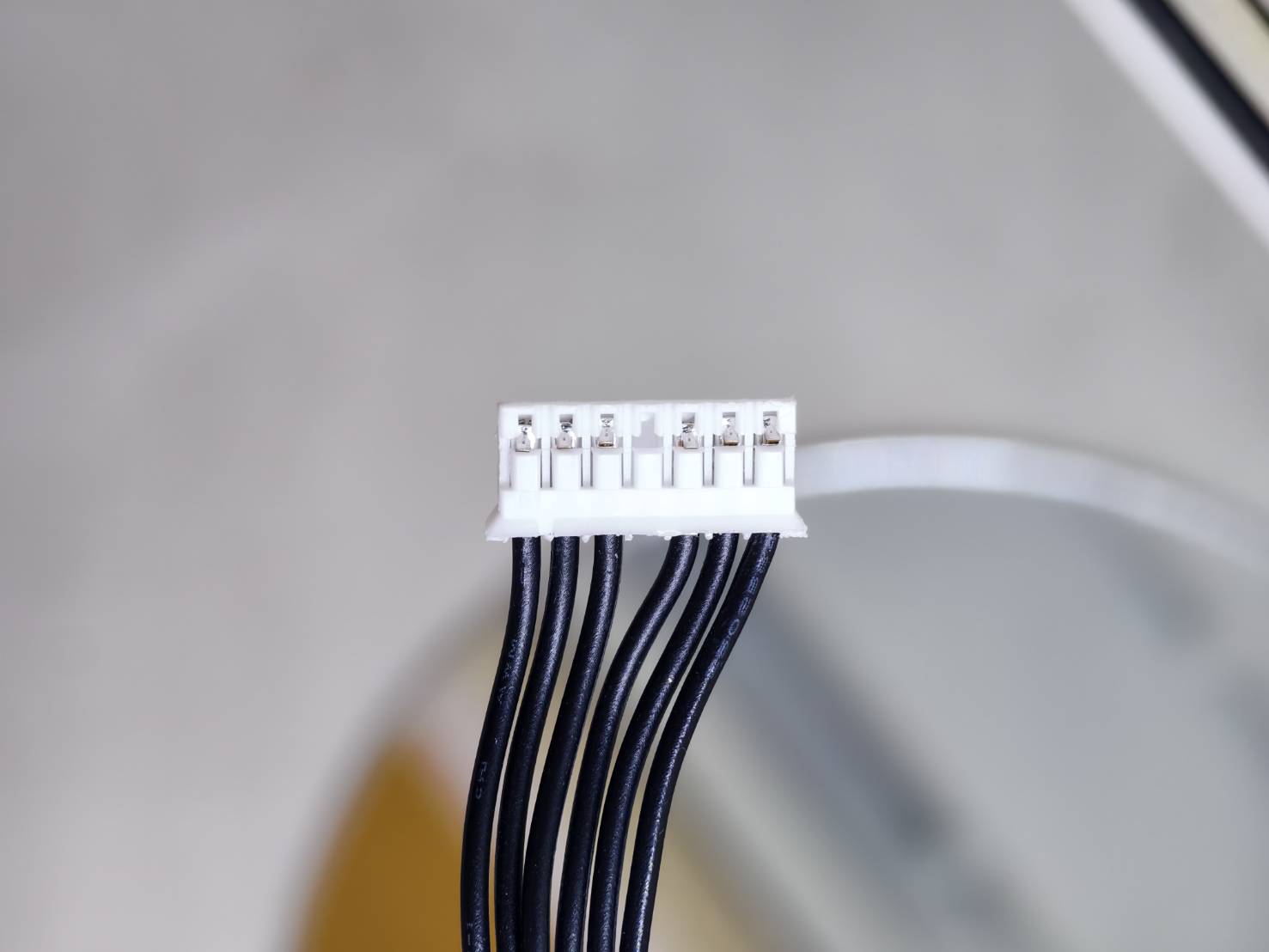

- ابحث عن الطرف ذو الـ 7 دبابيس من الكابل في الصندوق. (سيكون الدبوس الأوسط فارغًا.)

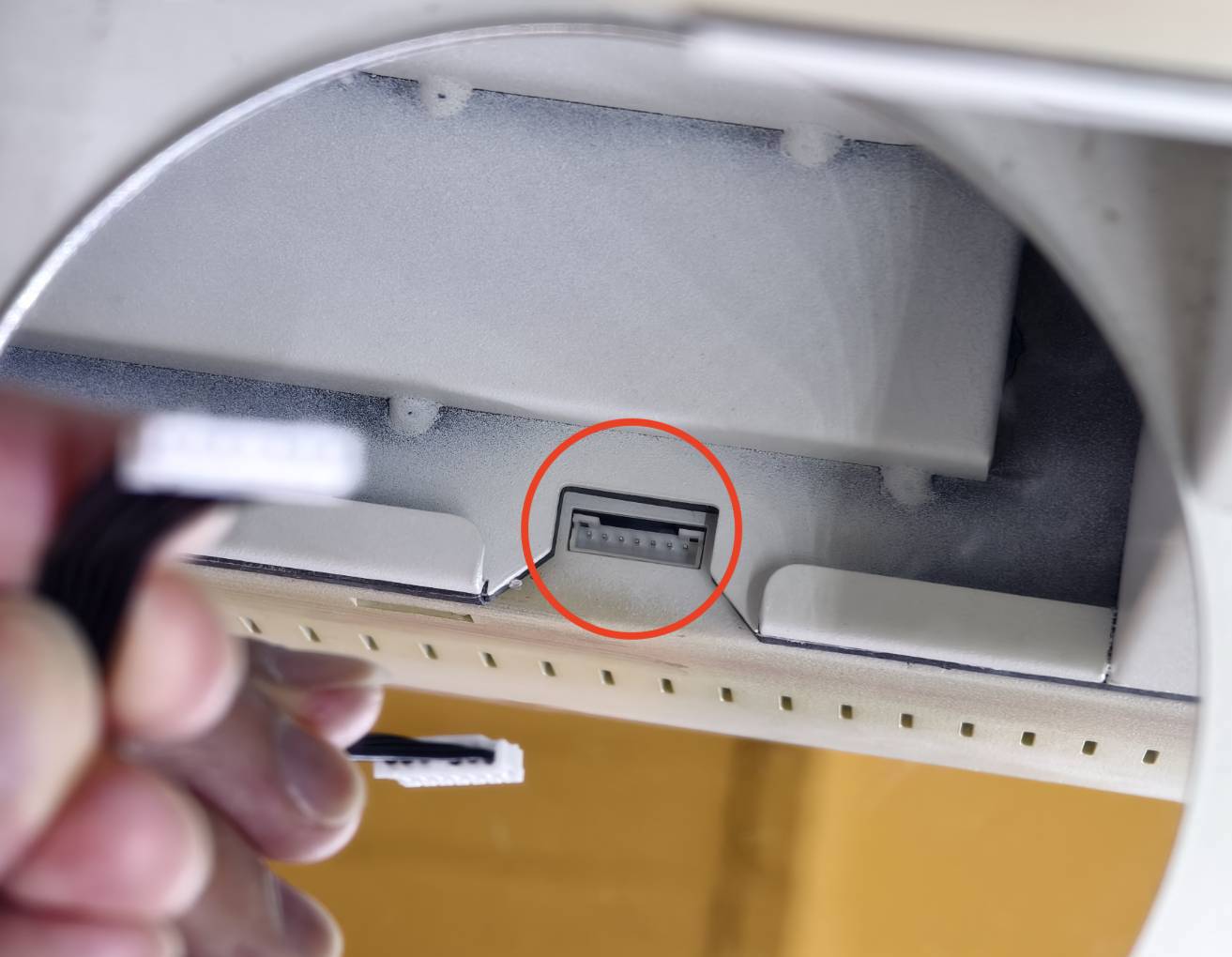

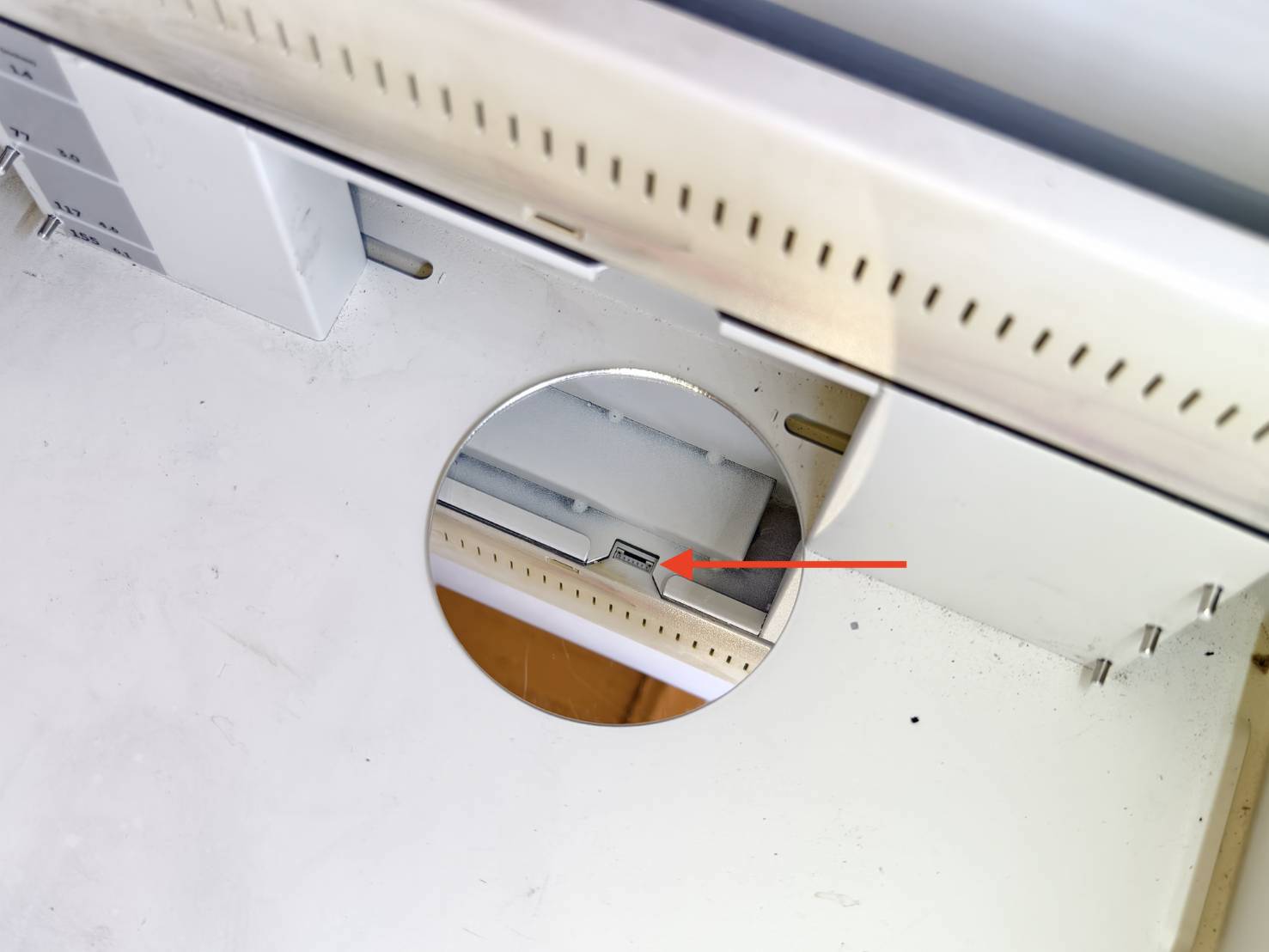

- ابحث عن مقبس الكابل على الجانب الأيمن من الجهاز. يُنصح بشدة باستخدام مرآة.

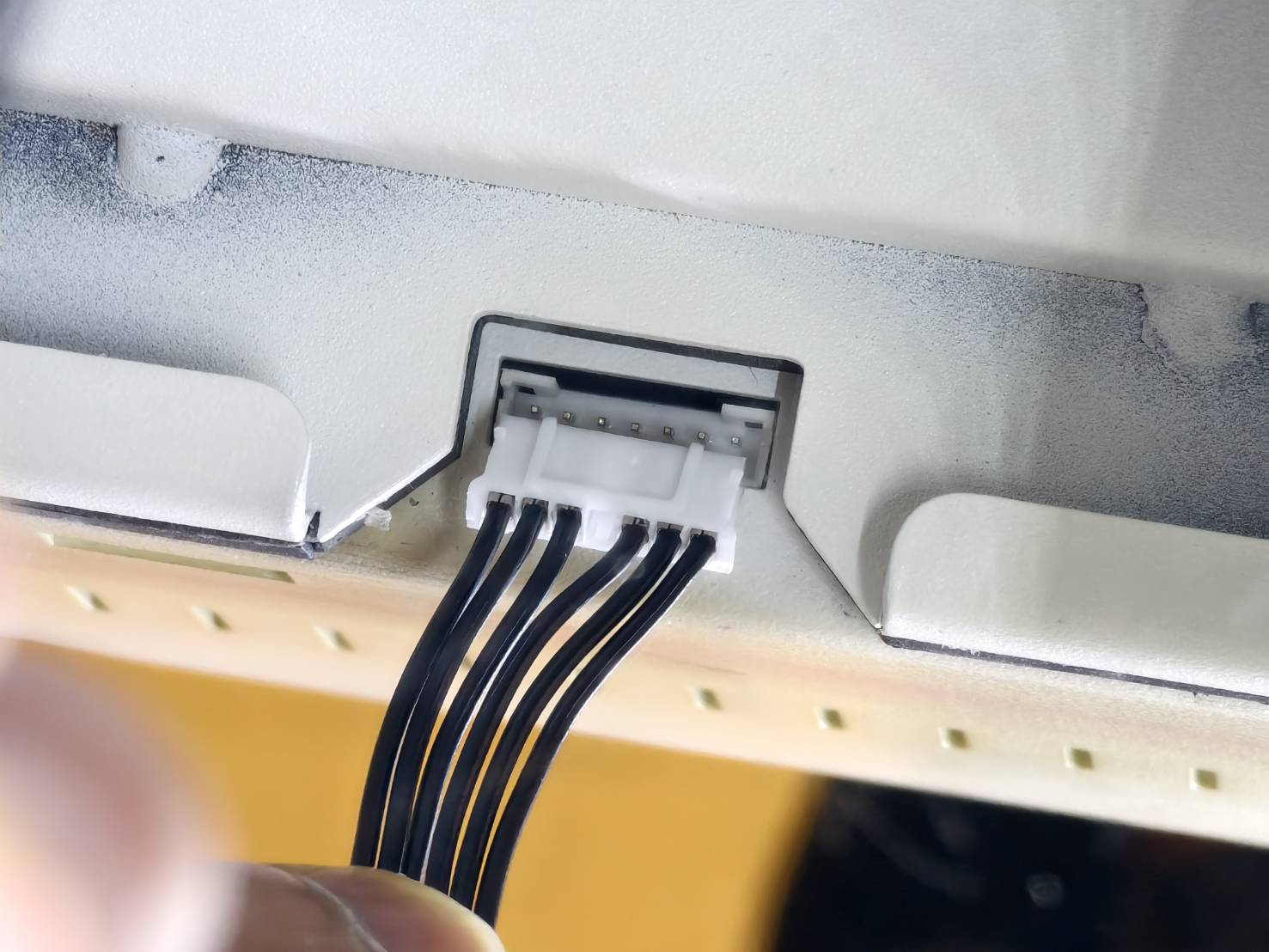

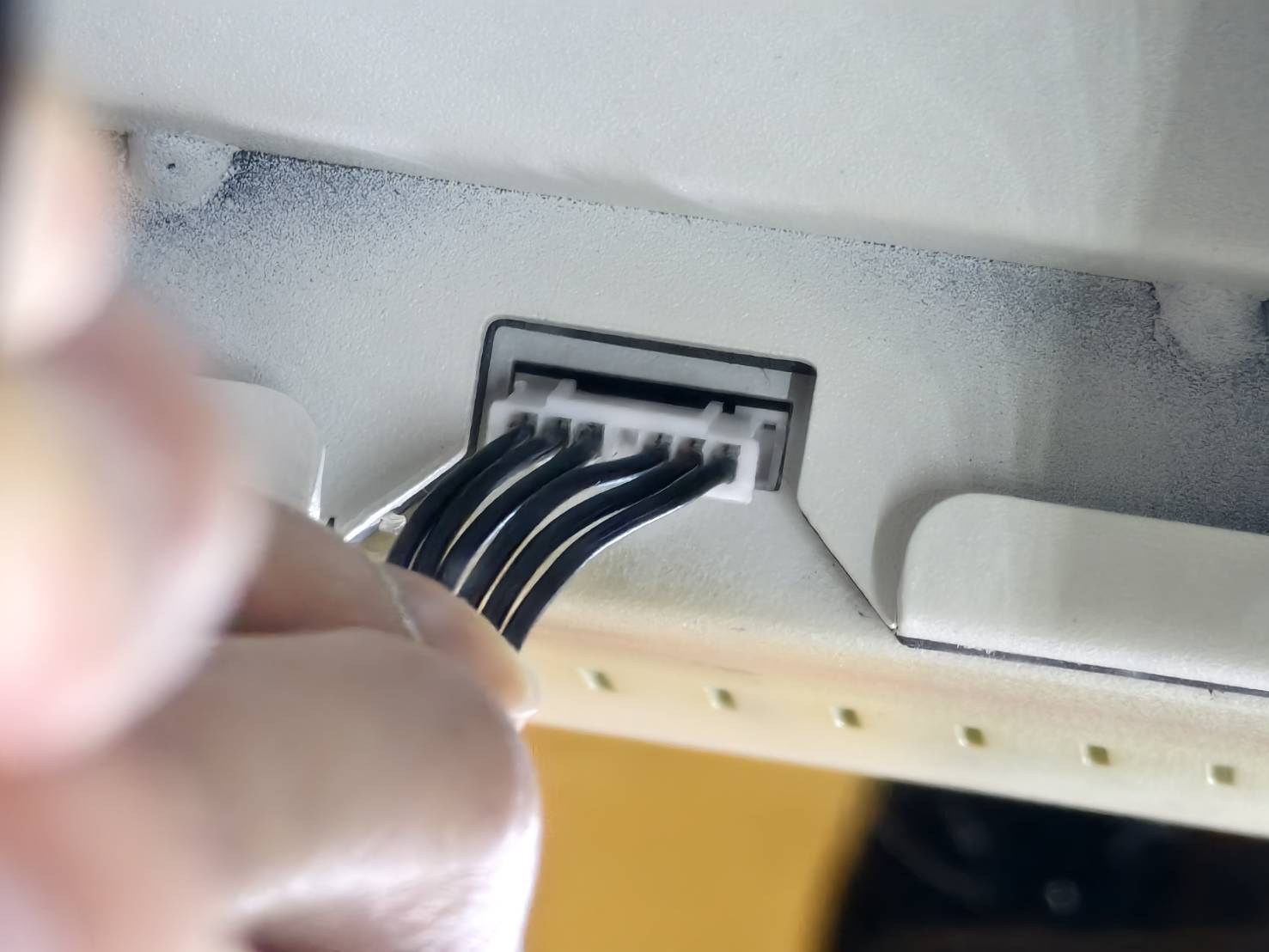

- أدخل الكابل، وتأكد من صحة اتجاهه.

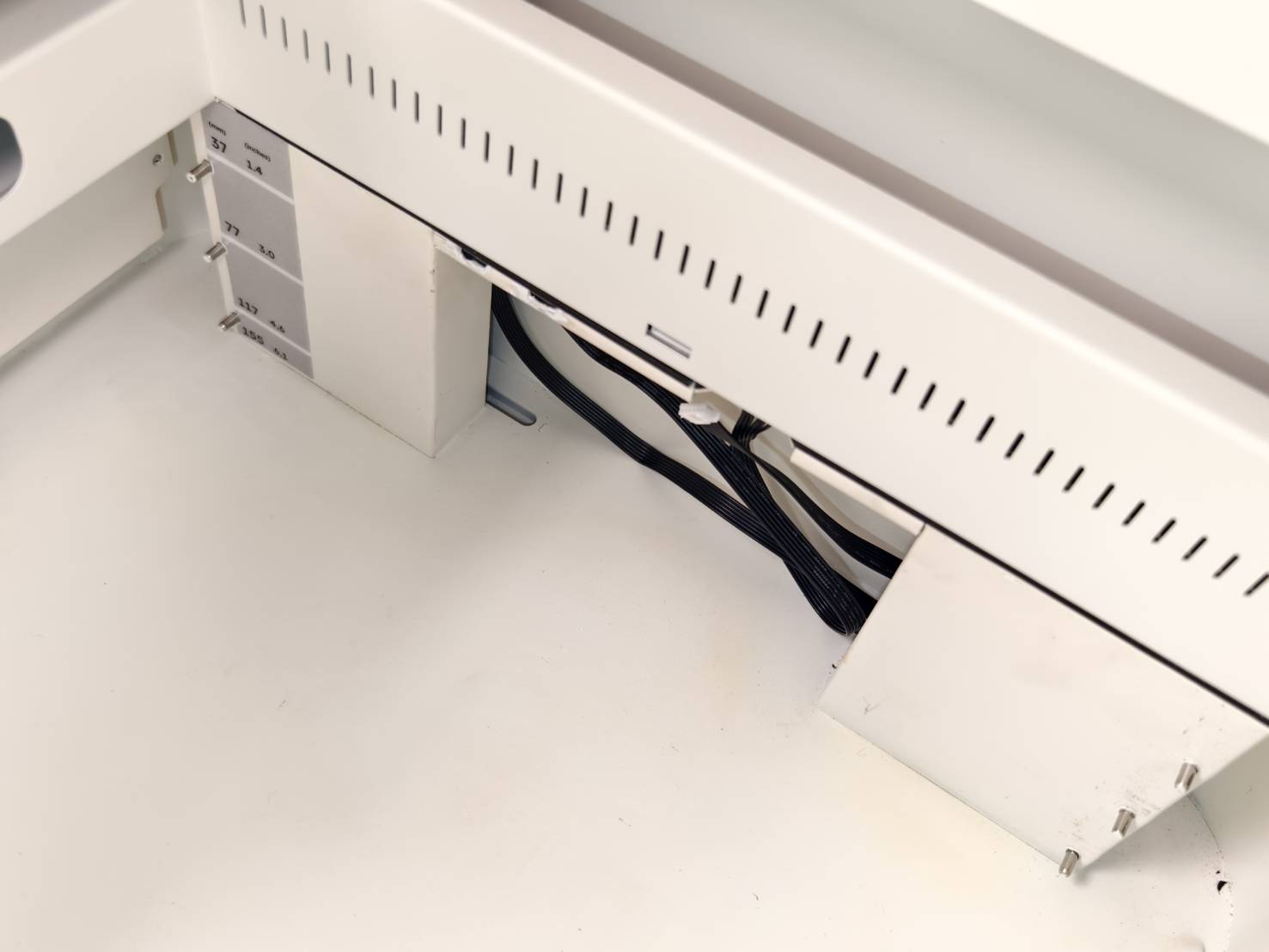

- ضع باقي الكابل في المساحة المخصصة مؤقتًا.
الخطوة 4

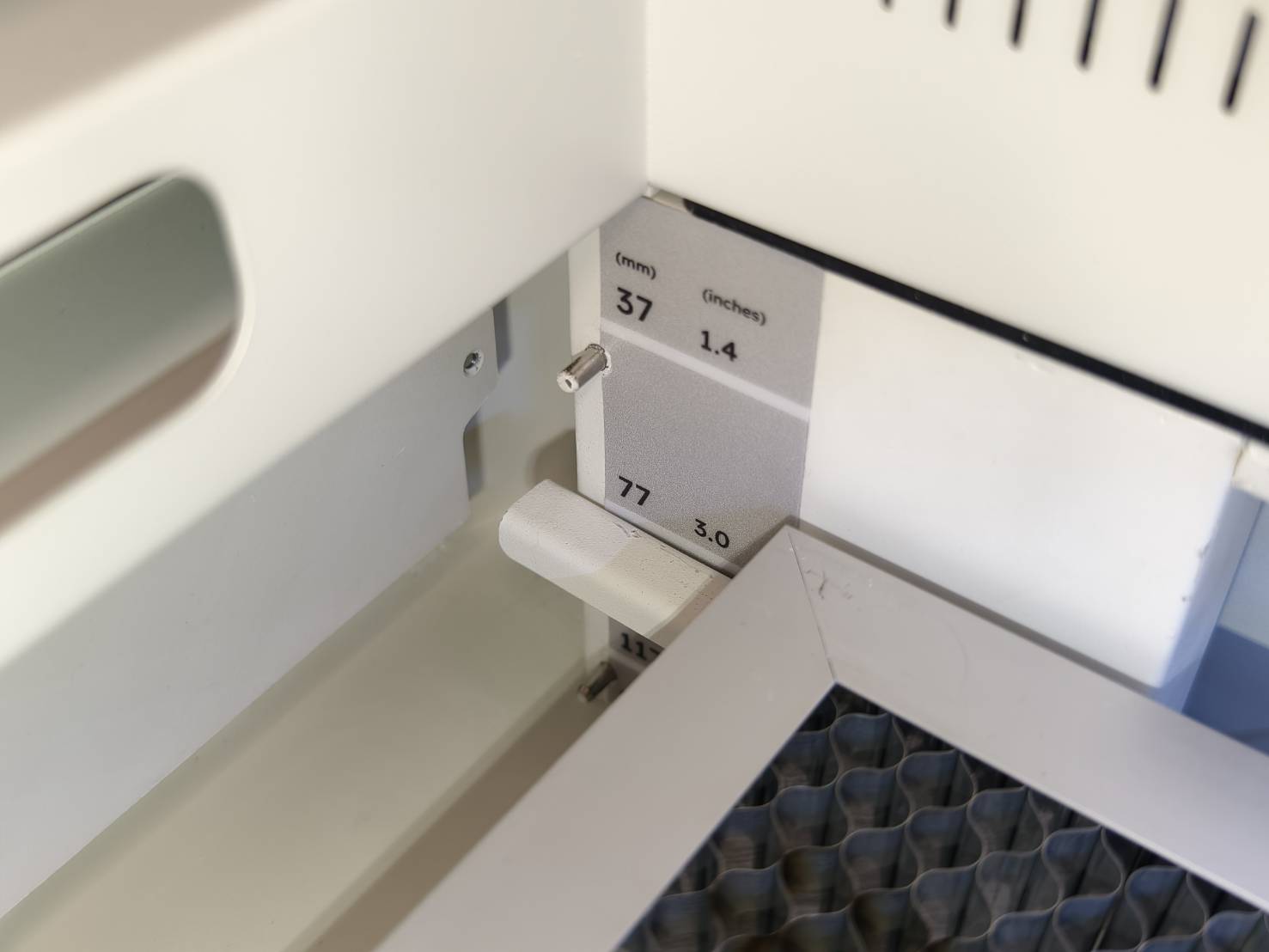

اعتمادًا على قطر المادة الخاصة بك، يمكن تركيب الشبكة العسلية أو عدم تركيبها.
-

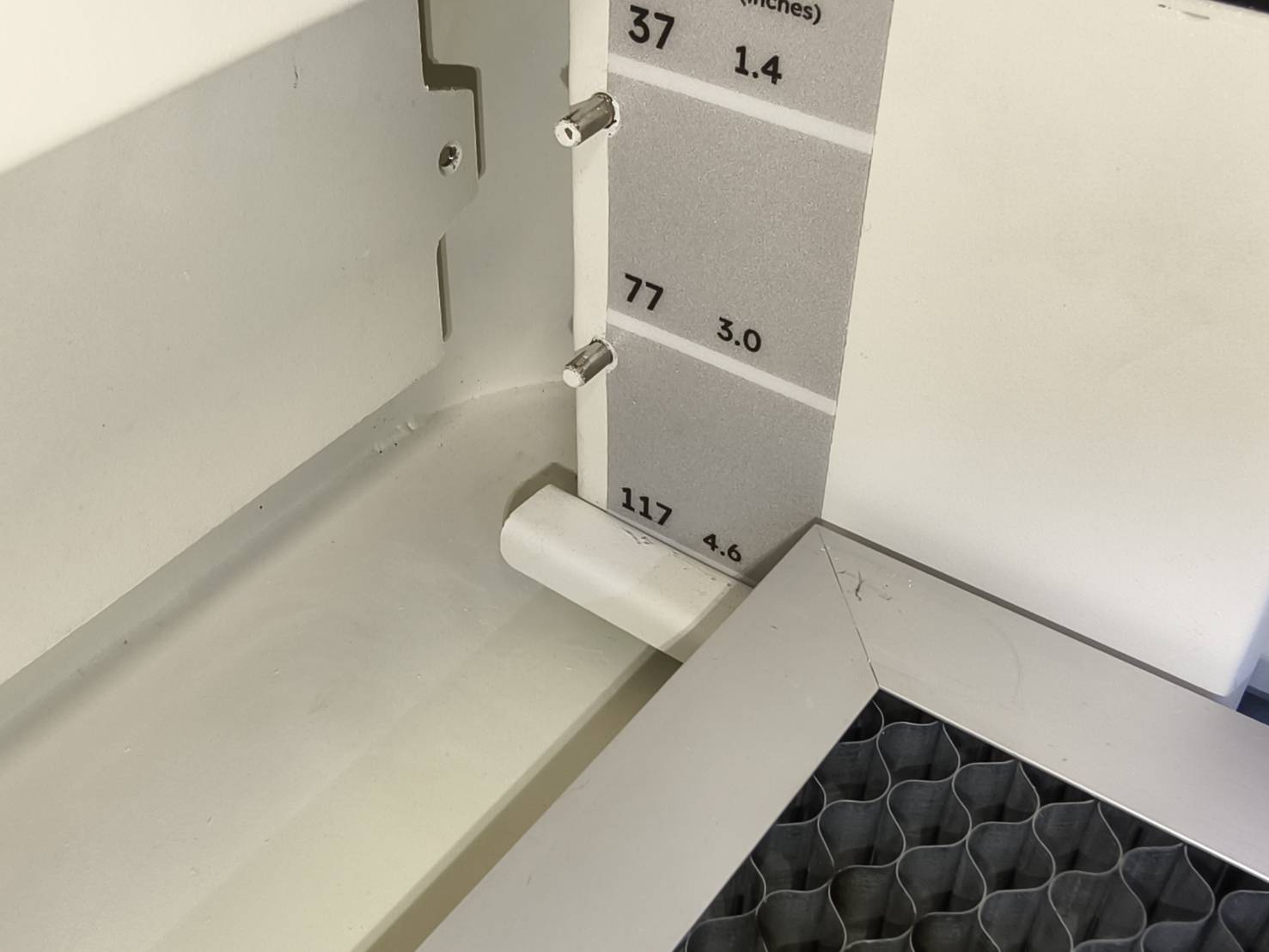

إذا كان قطر المادة الخاصة بك أقل من 50 مم أو محيطها أقل من 157 مم، فيجب تركيب الشبكة العسلية في الطبقة السفلية (117 مم/4.6 بوصة).
يرجى الرجوع إلى المقال الخاص بتركيب الشبكة العسلية. - الشبكة العسلية غير ضرورية إذا كانت المادة الخاصة بك أكبر من الأحجام المذكورة أعلاه.

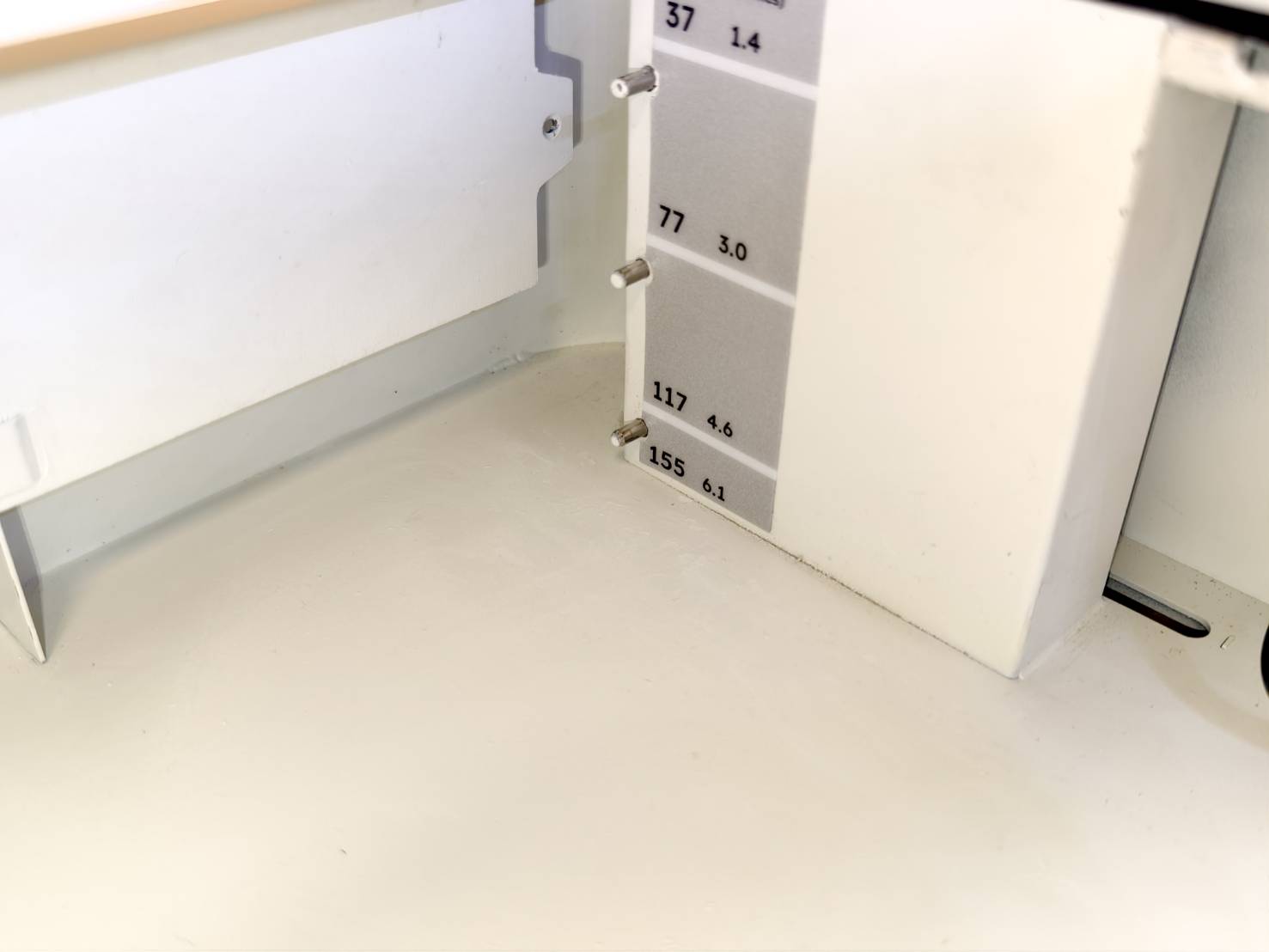

| الطبقة | الصورة |
حجم الجسم |

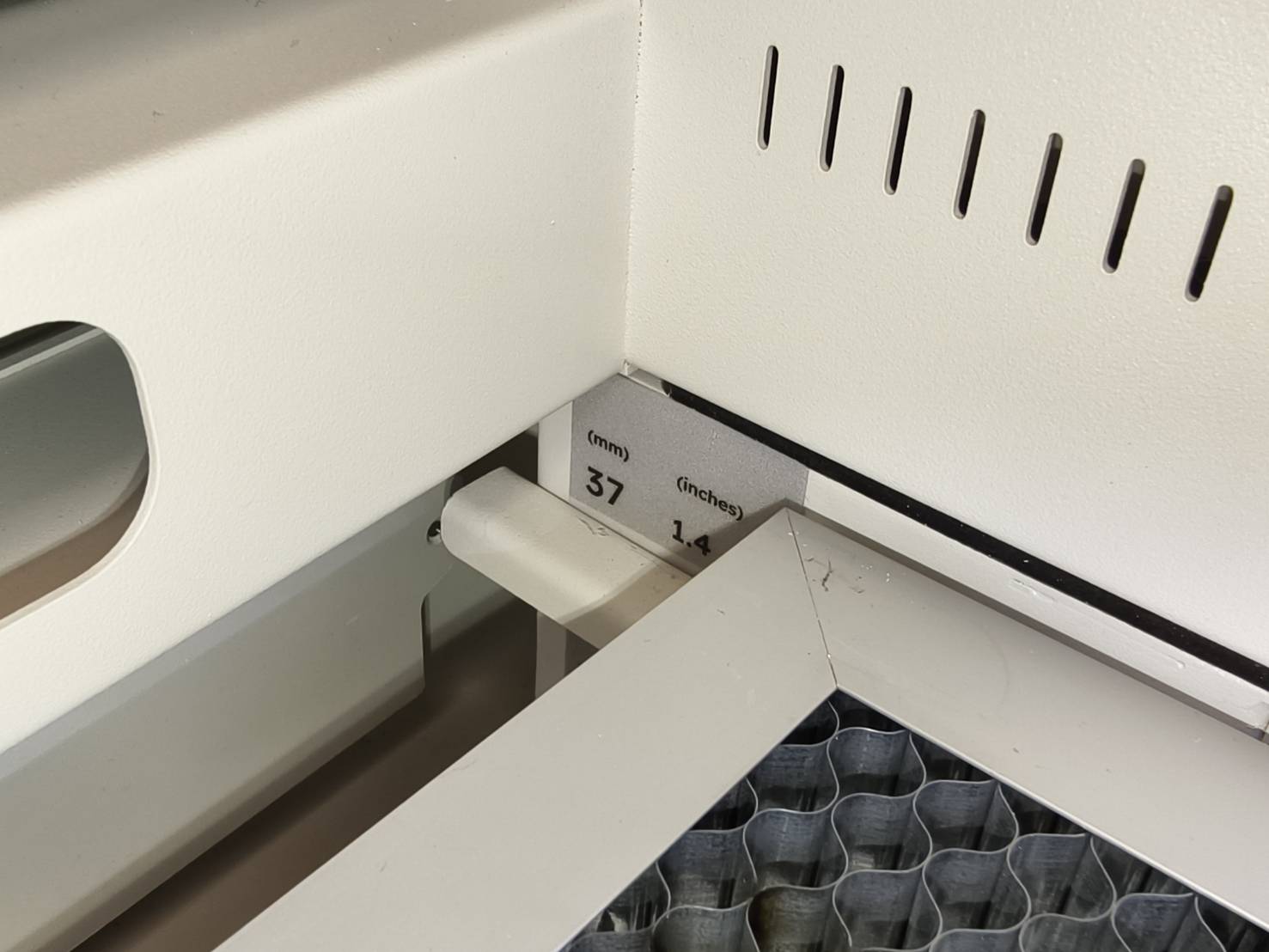

| 37 مم / 1.4 بوصة | غير متاح | |
| 77 مم / 3.0 بوصة |
غير متاح |
|
|
117 مم / 4.6 بوصة |
المحيط: or القطر: |
|
| 155 مم / 6.1 بوصة (بدون خلية النحل) |
المحيط: 157 مم - 392 مم or القطر: 50 مم - 125 مم |
الخطوة 5
قم بتركيب الوحدة.
راجع الروابط في الجدول أدناه للاطلاع على إرشادات تركيب الوحدات.
الخطوة 6
قم بتركيب الفكوك على الجهاز الدوار وفقًا للمادة التي ستستخدمها.
يرجى الرجوع إلى الدليل للاطلاع على تعليمات تركيب الفكوك.
دليل FLUX Chuck الدوار
(*يُنصح باستخدام مواد غير مهمة لأغراض التدريب والاختبار في المرة الأولى.)
الخطوة 7

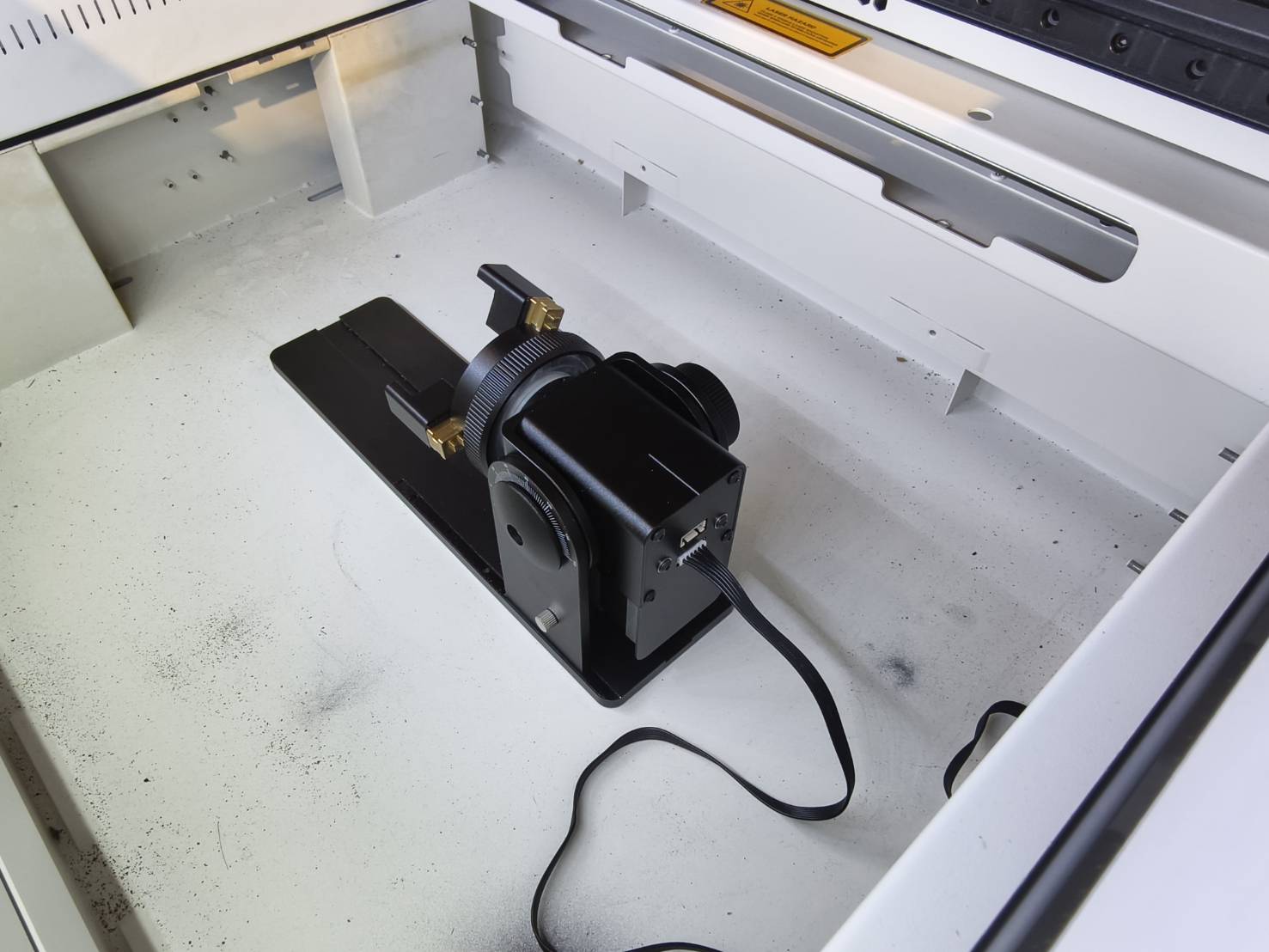

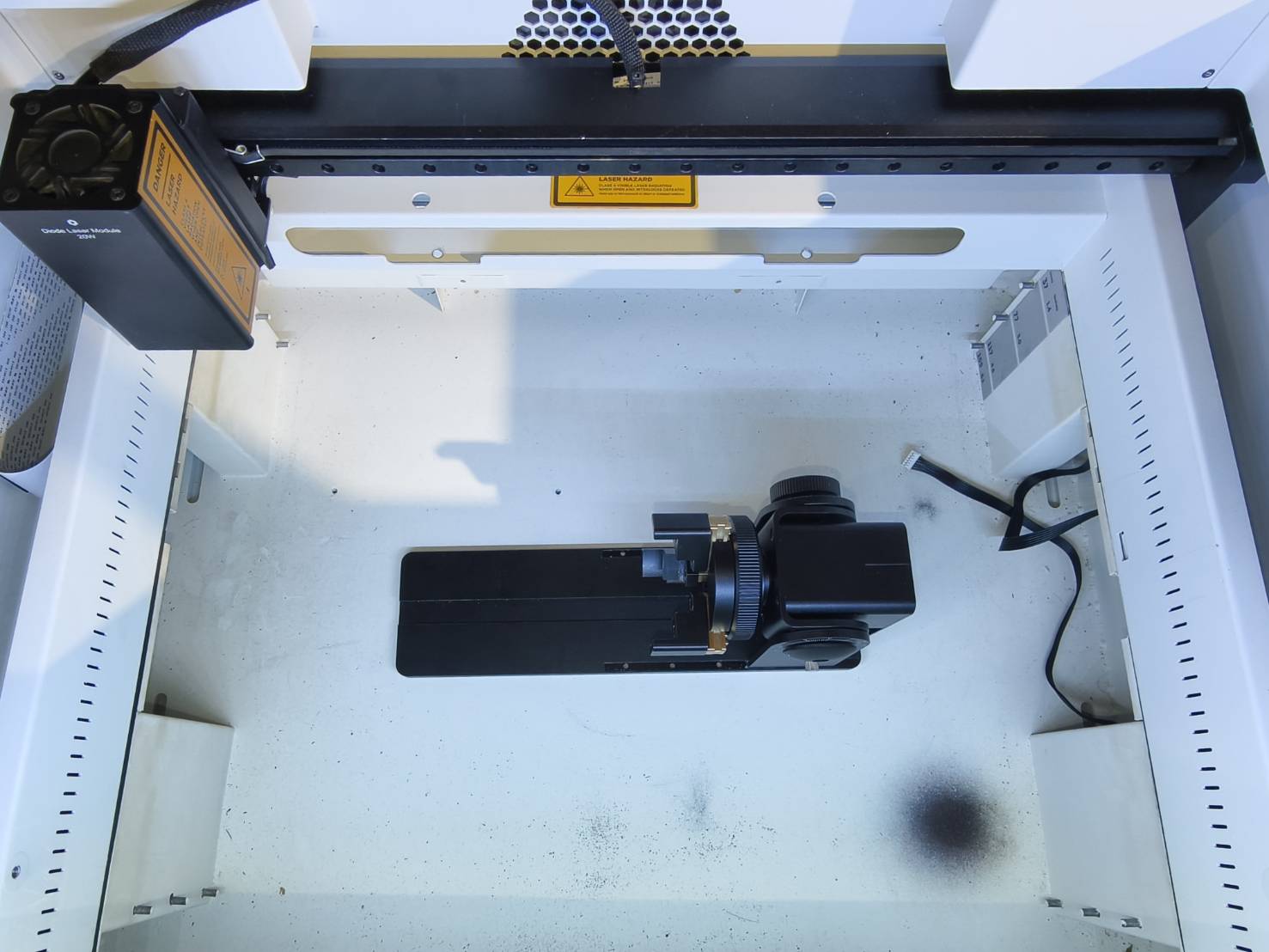

ضع الوحدة الدوارة مع الفكوك المثبتة في الجهاز.
الخطوة 8

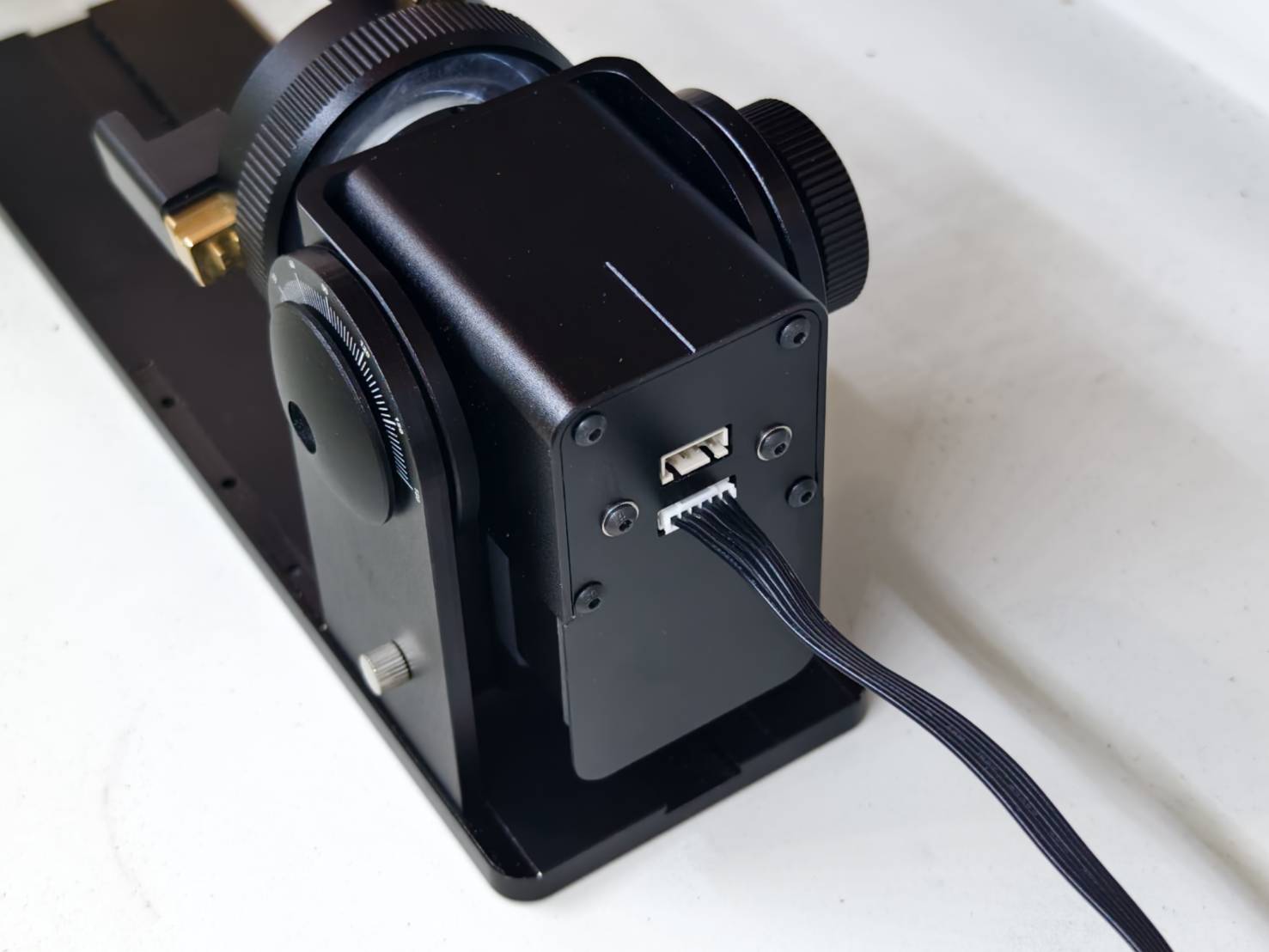

أدخل الكابل في الوحدة الدوارة. (بالنسبة لـ Ador، الكابل مكون من 6 دبابيس.)
الخطوة 9

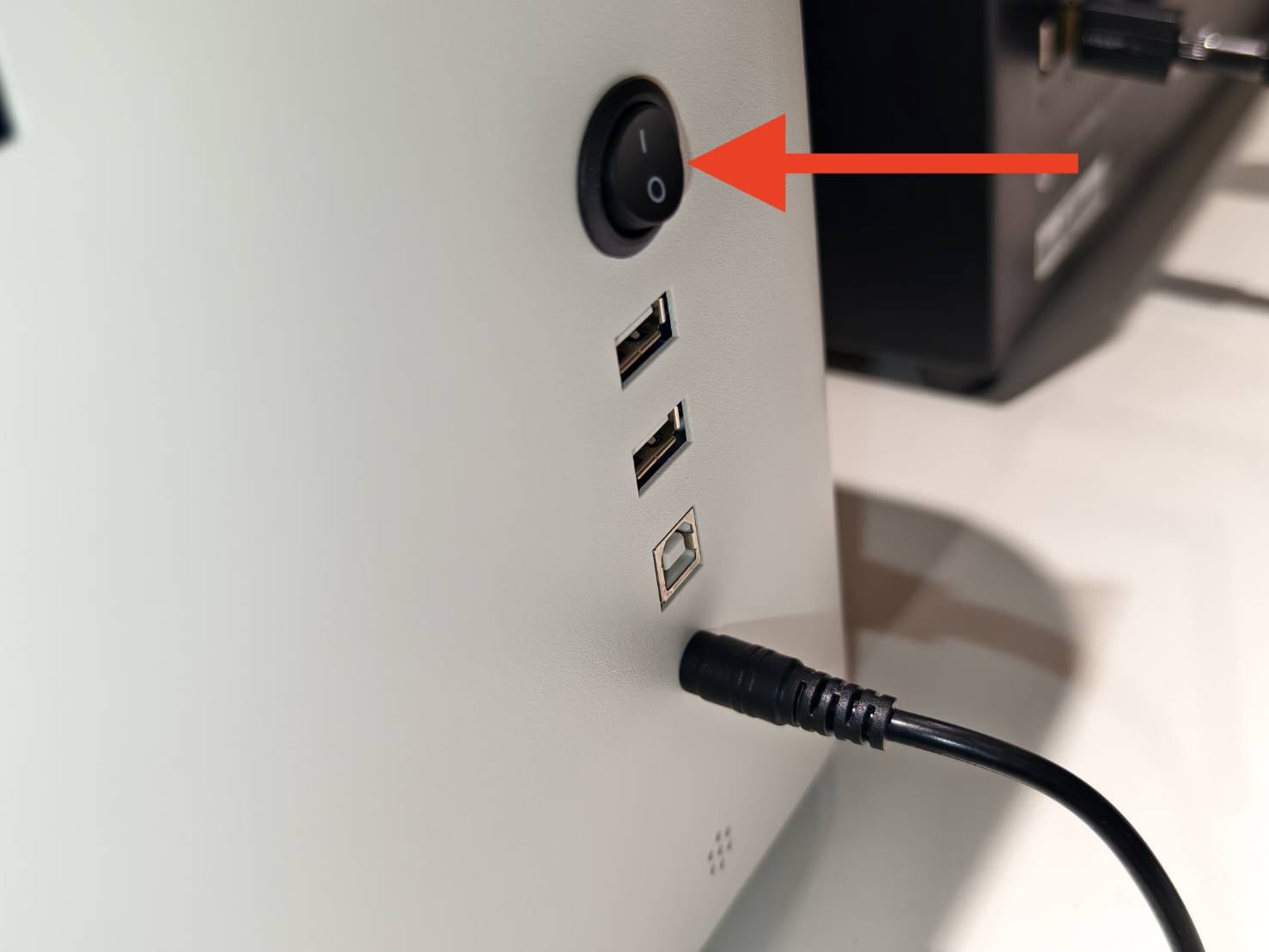

قم بتشغيل الجهاز.
الخطوة 10
قم بقياس قطر المادة أو محيطها وسجله للاستخدام لاحقًا.
(*يُنصح باستخدام مواد غير مهمة لأغراض التدريب والاختبار في المرة الأولى.)
الخطوة 11
ثبت المادة في الوحدة الدوارة وقم بتسويتها.
(يرجى الرجوع إلى دليل التشاك الدوار لتثبيت الأشكال المختلفة.)
الخطوة 12
قم بإجراء التركيز التلقائي.
|
الخطوات:
فيديو: |
الخطوة 13

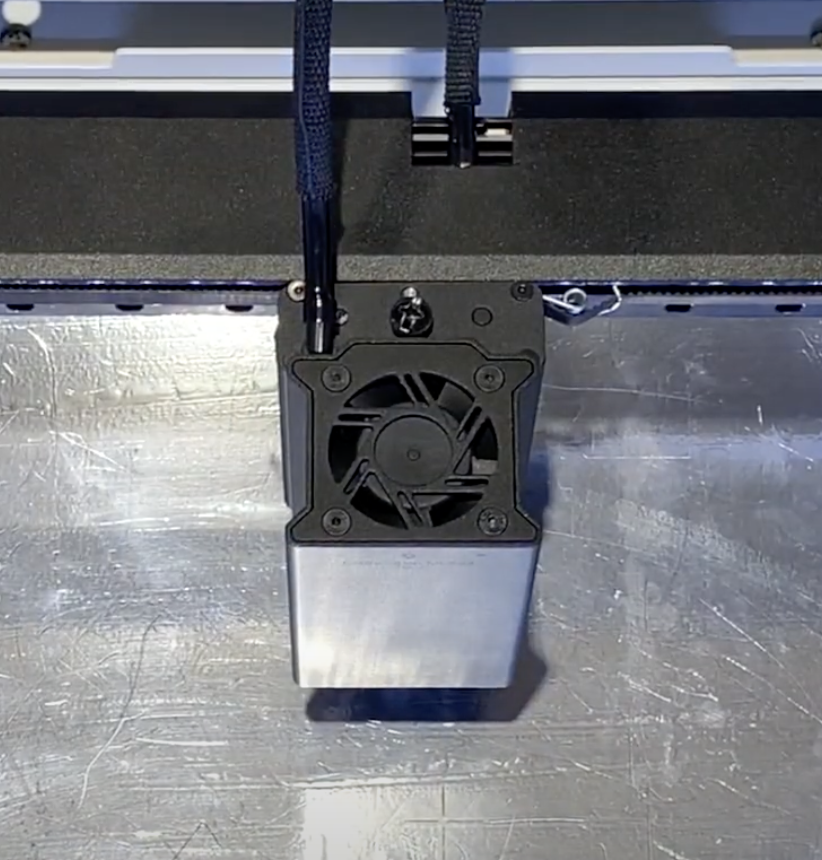

حرك طرف الفوهة إلى مركز المنطقة التي ترغب في نقشها.
الخطوة 14
قم بتشغيل Beam Studio.
الخطوة 15

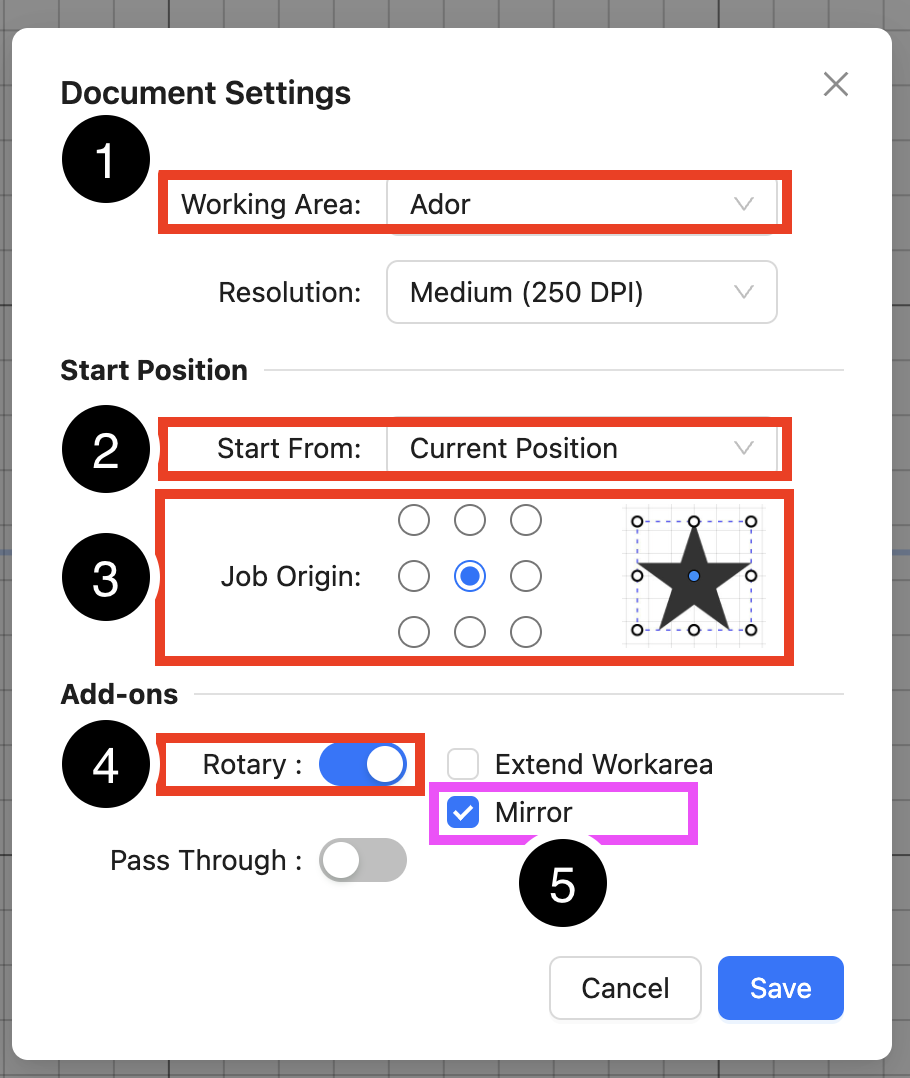

انتقل إلى "إعدادات المستند" وقم بإجراء التغييرات.
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب |
الخطوة 16
انتقل إلى "إعداد الدوار" وقم بإجراء التغييرات.
|
|
الوضع الافتراضي (الجزء العلوي مسطح.) |
الوضع المقلوب |
الخطوة 17
قم بإنشاء عنصر نقش أو استيراد عنصر خاص بك.
اعتمادًا على تصميمك، سيتم عادةً تدويره 90 درجة ليتوافق مع اتجاه المادة.
الخطوة 18
بعد إعداد التصميم الخاص بك، انقل مركز التصميم إلى الخط الأزرق.
الخطوة 19

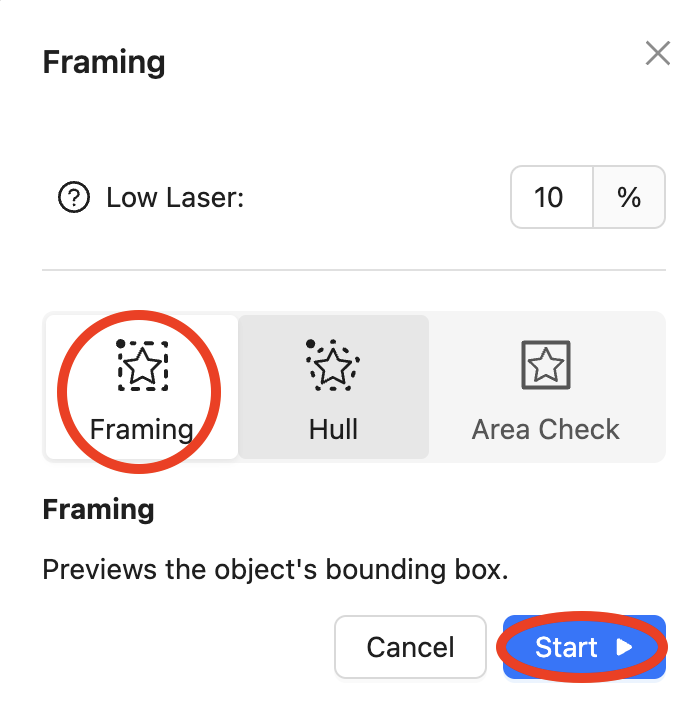

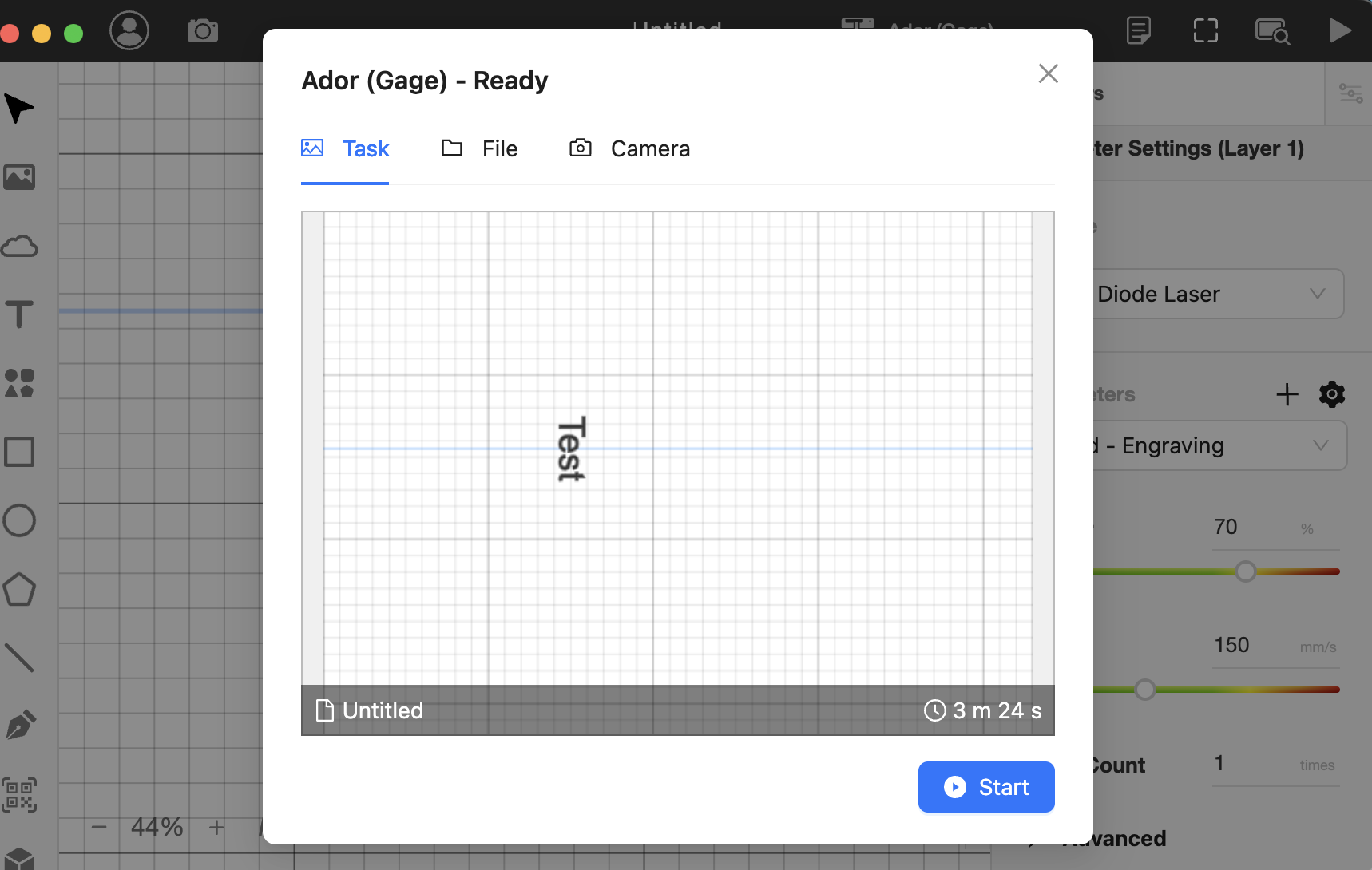

استخدم وظيفة "إطار التشغيل" لرؤية مسار النقش.
|
الخطوة 20

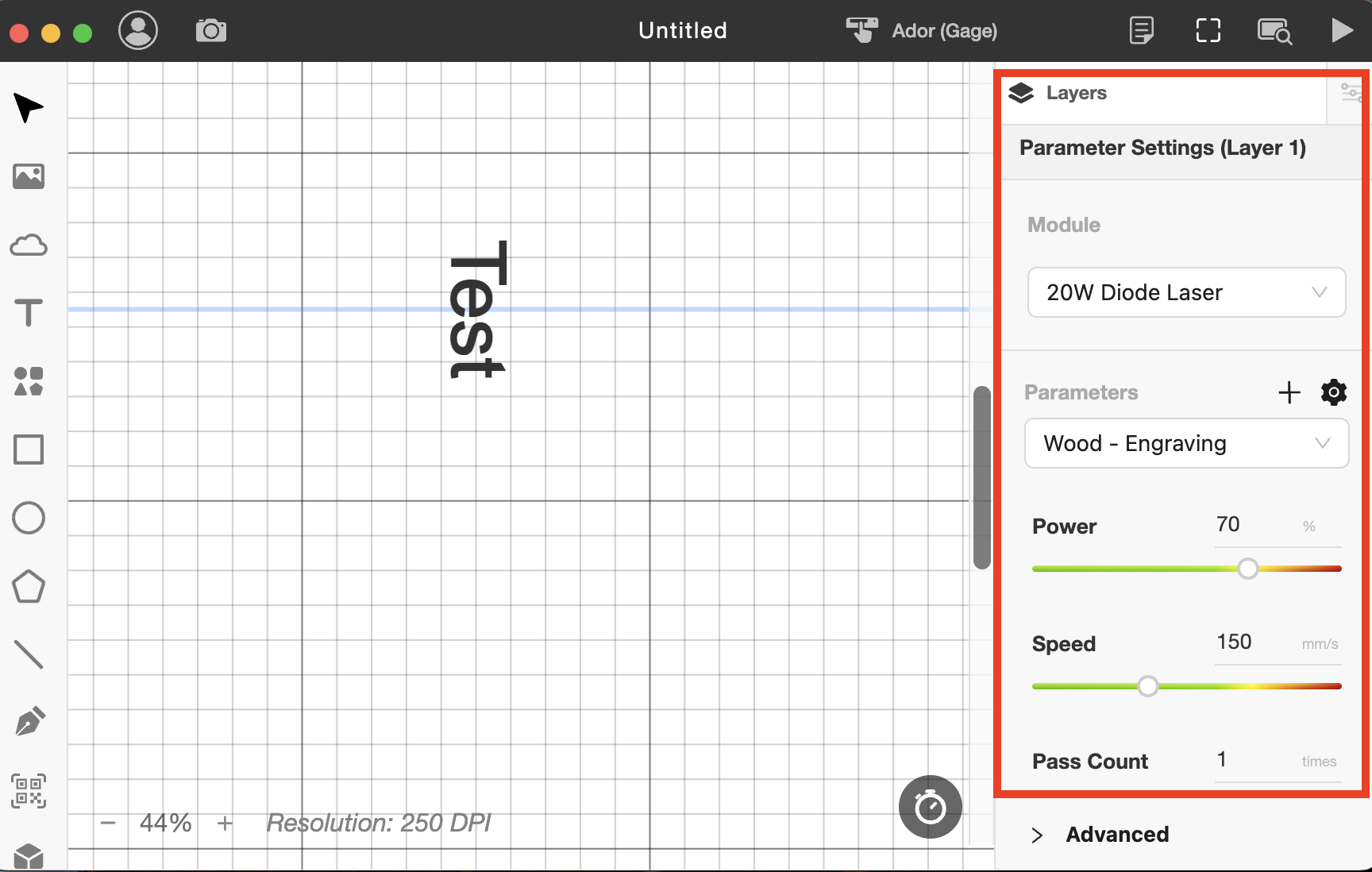

بعد تأكيد موضع النقش، قم بضبط معلمات السرعة والطاقة الصحيحة وفقًا للمادة المستخدمة.
الخطوة 21
أغلق الباب وابدأ المهمة.
الخطوة 22

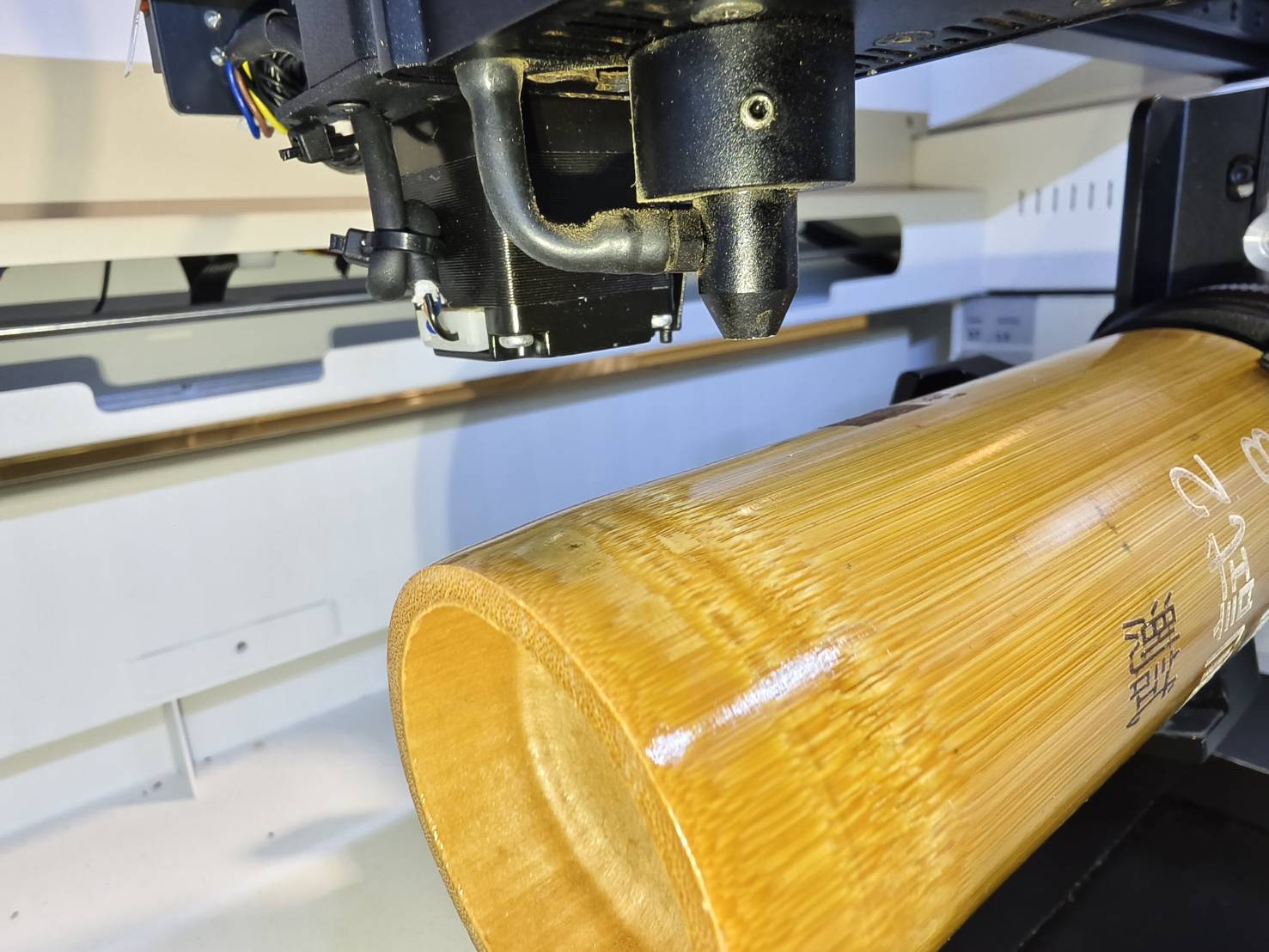

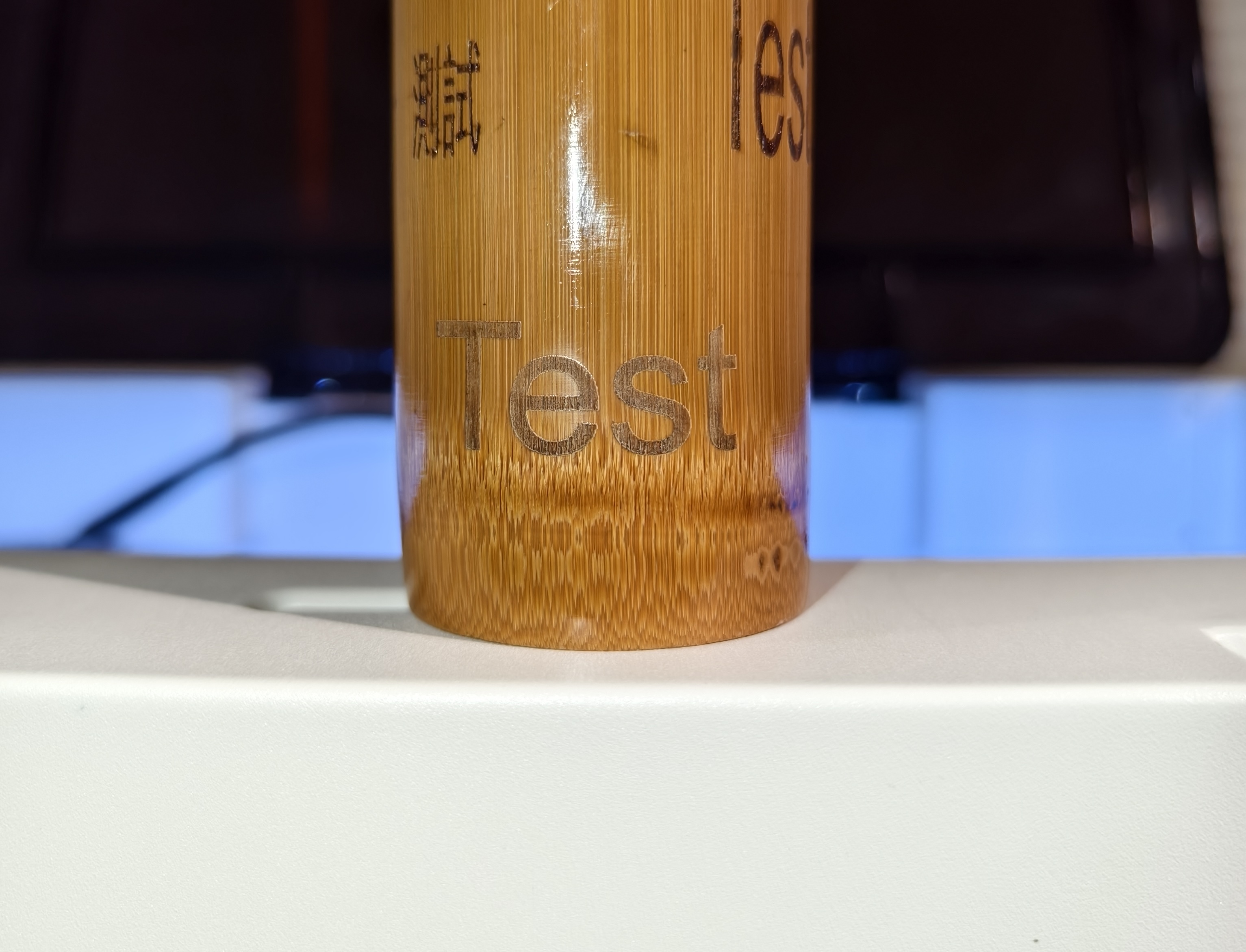

تحقق من النتيجة.
