الوصف
ستساعدك هذه المقالة على التعرف على الملحق الدوار قبل البدء في مهمتك الأولى. حيث توفر دليلاً شاملاً وشروحات لكل مكون، كما تغطي طرق تثبيت الأجسام المختلفة. يرجى اتباع المحتوى أدناه للاطلاع على التفاصيل.
جدول المحتويات
|
1. إخراج المحتويات من الصندوق

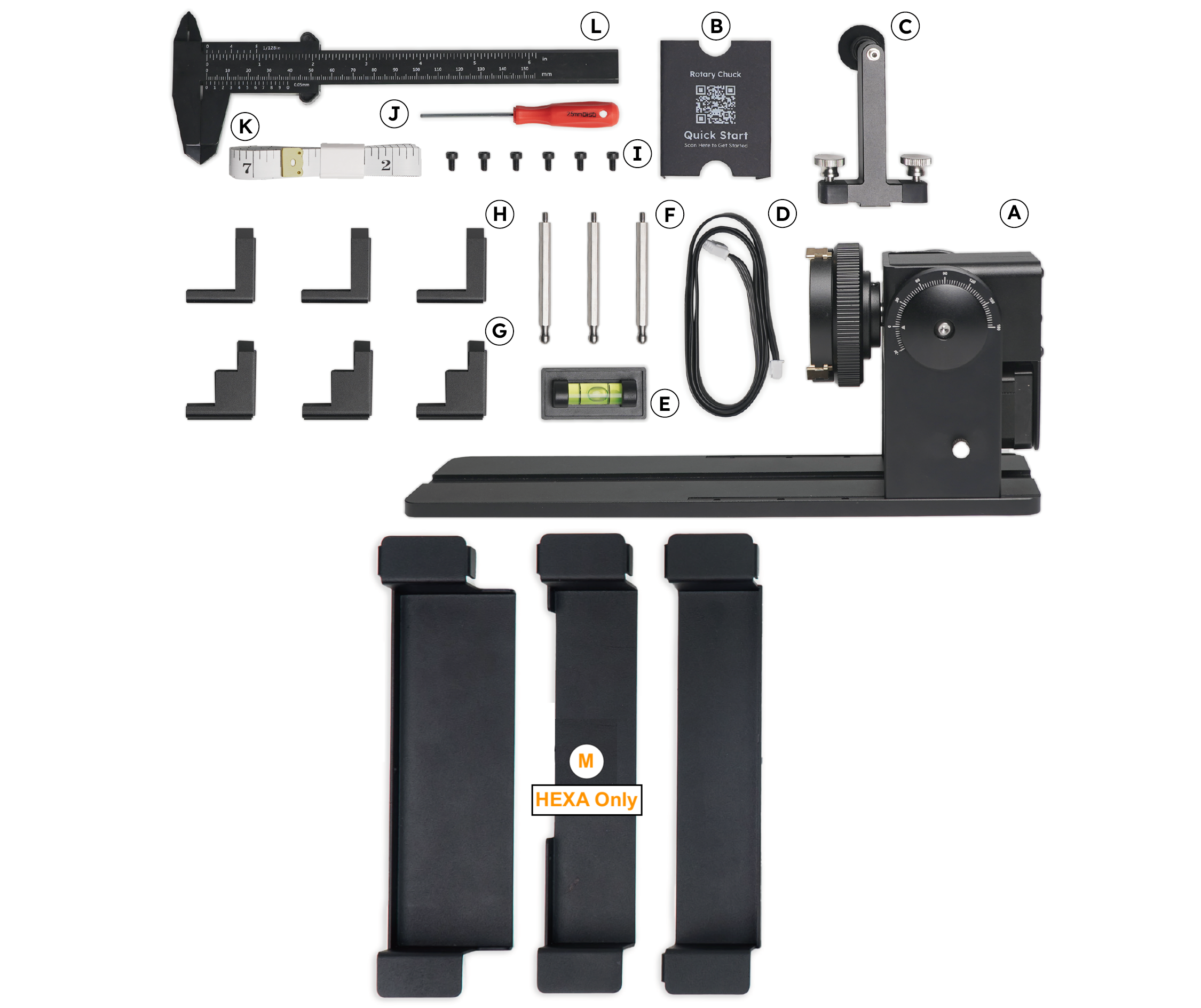

| # | وصف العنصر | الكمية |
| A |
ملحق FLUX Chuck الدوار (الهيكل الرئيسي للملحق الدوار.) |
قطعة واحدة |
| B |
رمز QR لدليل البدء السريع (الهيكل الرئيسي للملحق الدوار.) |
قطعة واحدة |
| C |
مجموعة دعم الذيل (دعامة × 1 قطعة + براغي يدوية × 2 قطعة) |
مجموعة واحدة |
| D |
كابل التوصيل |
قطعة واحدة |
| E |
ميزان تسوية صغير (ميزان الفقاعة هو أداة لتسوية الجسم قبل بدء المهمة لضمان تركيز مثالي على سطح الجسم.) |
3 قطع |
| F |
فك سداسي (سيتم تركيب الفكوك على الجهاز الدوار لتثبيت الجسم بإحكام. تُستخدم الفكوك السداسية خصيصًا للأجسام الصغيرة الحجم. راجع دليل التركيب) |
3 قطع |
| G |
فك متدرج (سيتم تركيب الفكوك على الجهاز الدوار لتثبيت الجسم بإحكام. تُستخدم الفكوك المتدرجة خصيصًا للأجسام ذات الحجم المتوسط. راجع دليل التركيب) |
3 قطع |
| H |
فك على شكل حرف L (سيتم تركيب الفكوك على الجهاز الدوار لتثبيت الجسم بإحكام. تُستخدم الفكوك على شكل حرف L خصيصًا للأجسام الكبيرة الحجم. راجع دليل التركيب.) |
6 قطع |
| I |
برغي سداسي M3 (2.5 مم) (تُستخدم البراغي السداسية لتثبيت الفكوك على الجهاز الدوار المذكور أعلاه.) |
قطعة واحدة |
| J |
مفك براغي سداسي (2.5 مم) (تُستخدم هذه الأداة لتجميع أو تفكيك الأجزاء على الجهاز الدوار.) |
قطعة واحدة |
| K |
المسطرة المرنة |
قطعة واحدة |
| L |
القدمة ذات الورنية (تقيس القدمة ذات الورنية أبعاد الجسم، والتي يجب إدخالها في البرنامج قبل بدء المهمة.) |
قطعة واحدة |
| M |
حوامل HEXA الدوارة (تأتي هذه الحوامل المعدنية فقط مع HEXA وتُستخدم فيه أيضًا. ستجد تعليمات استخدام الحوامل في الصفحة الخاصة بـ HEXA.) |
3 قطع |

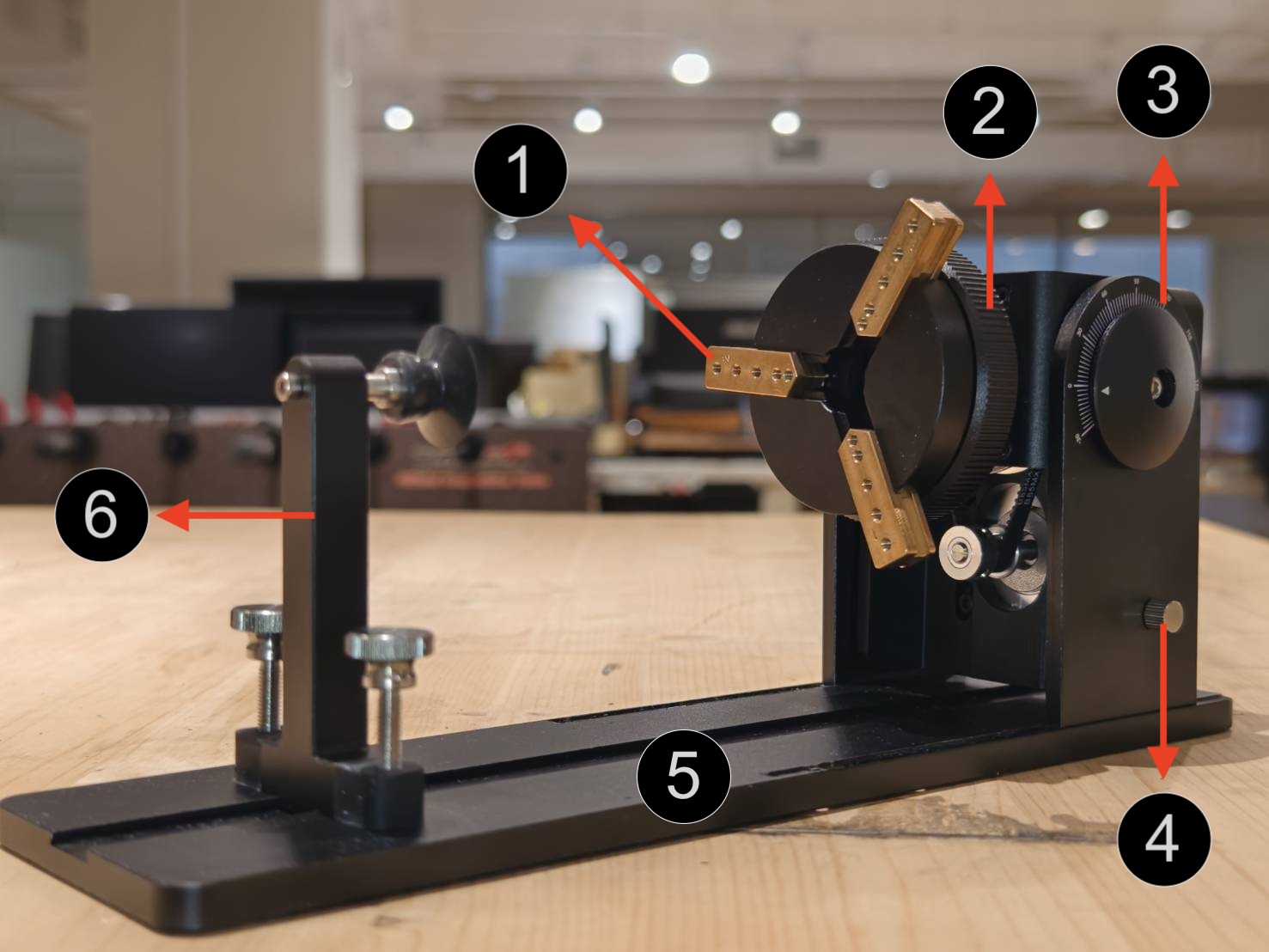

2. واجهة الأجهزة

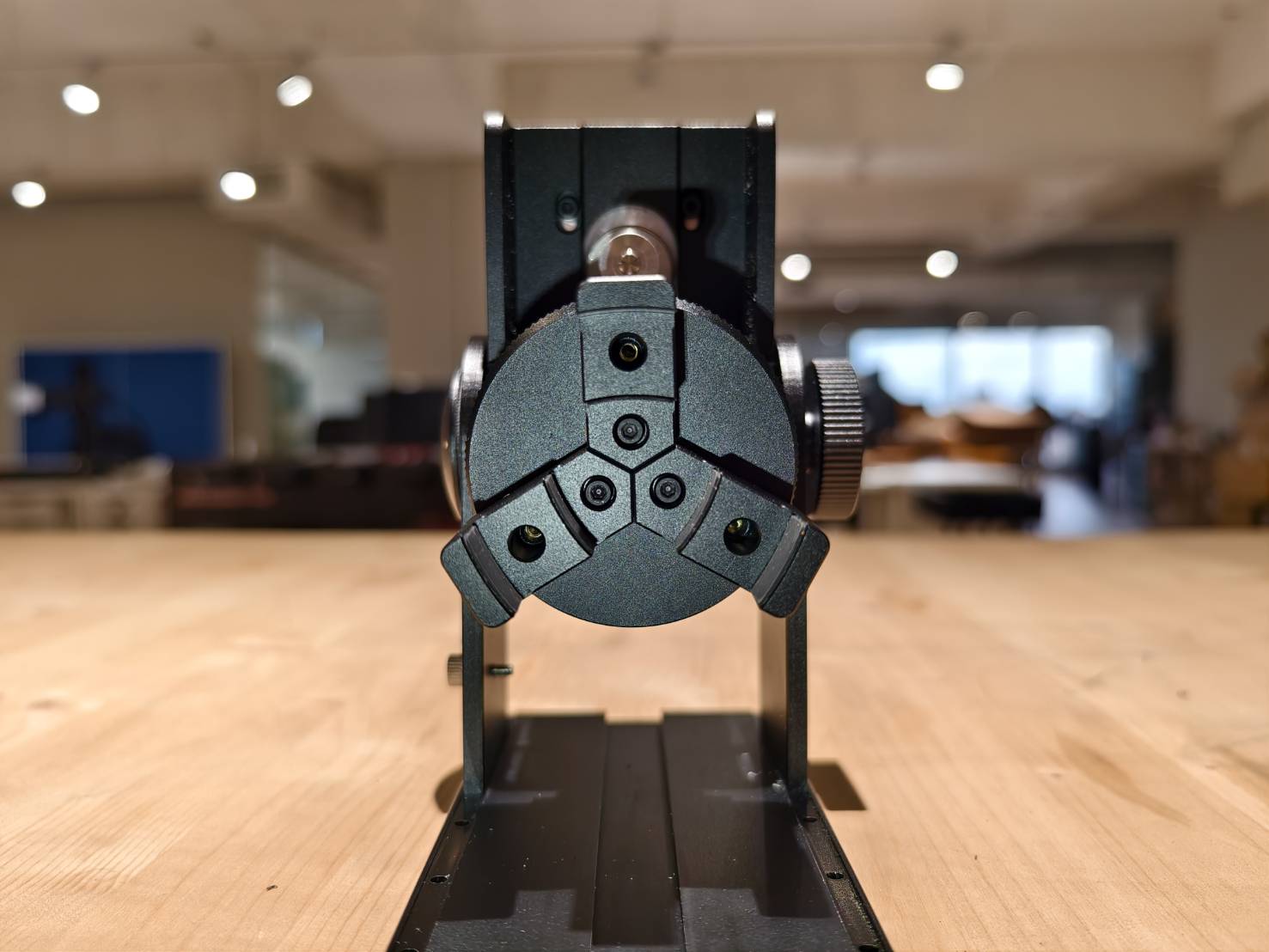

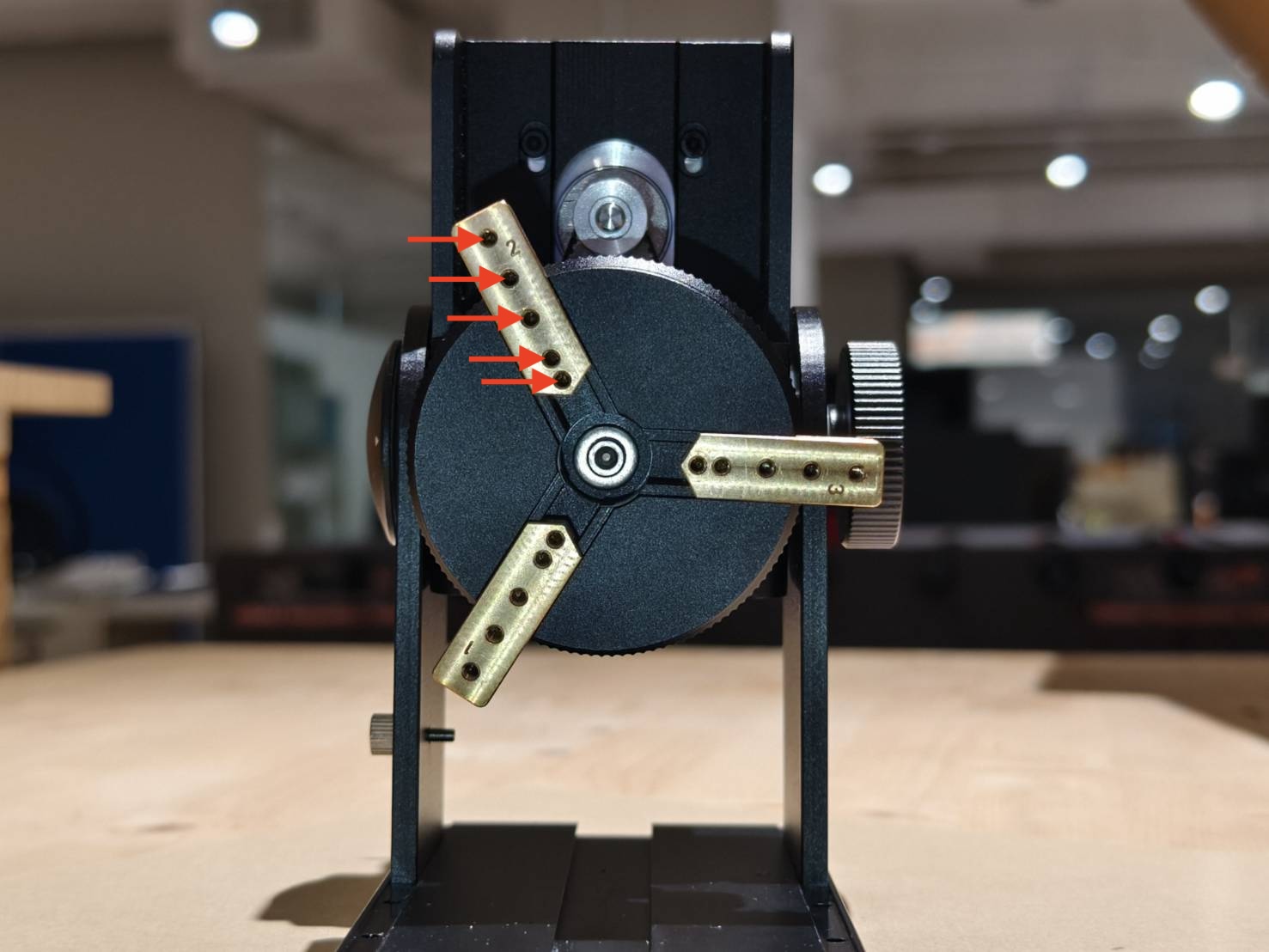

2.1. مقاعد الفكوك
|

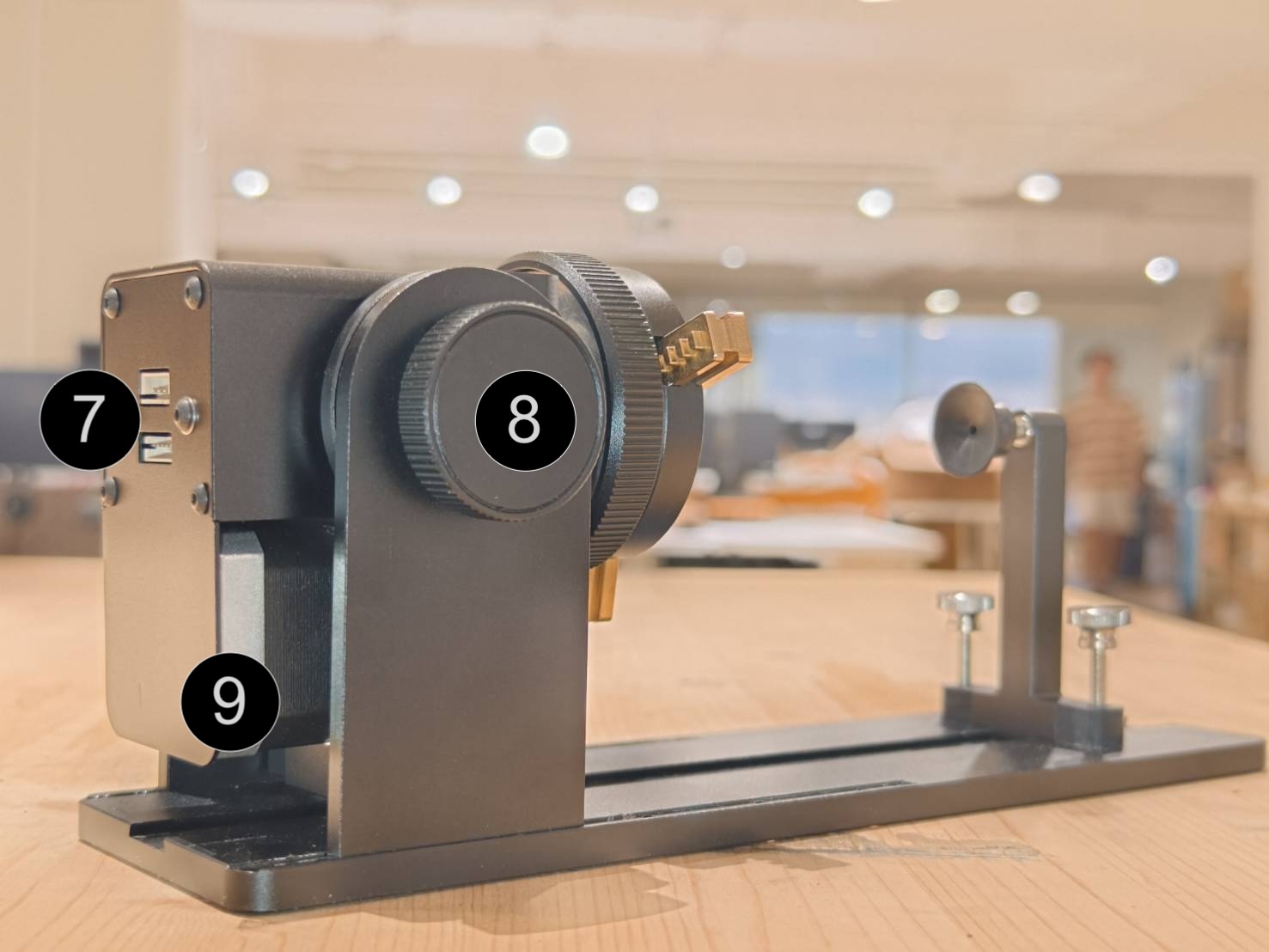

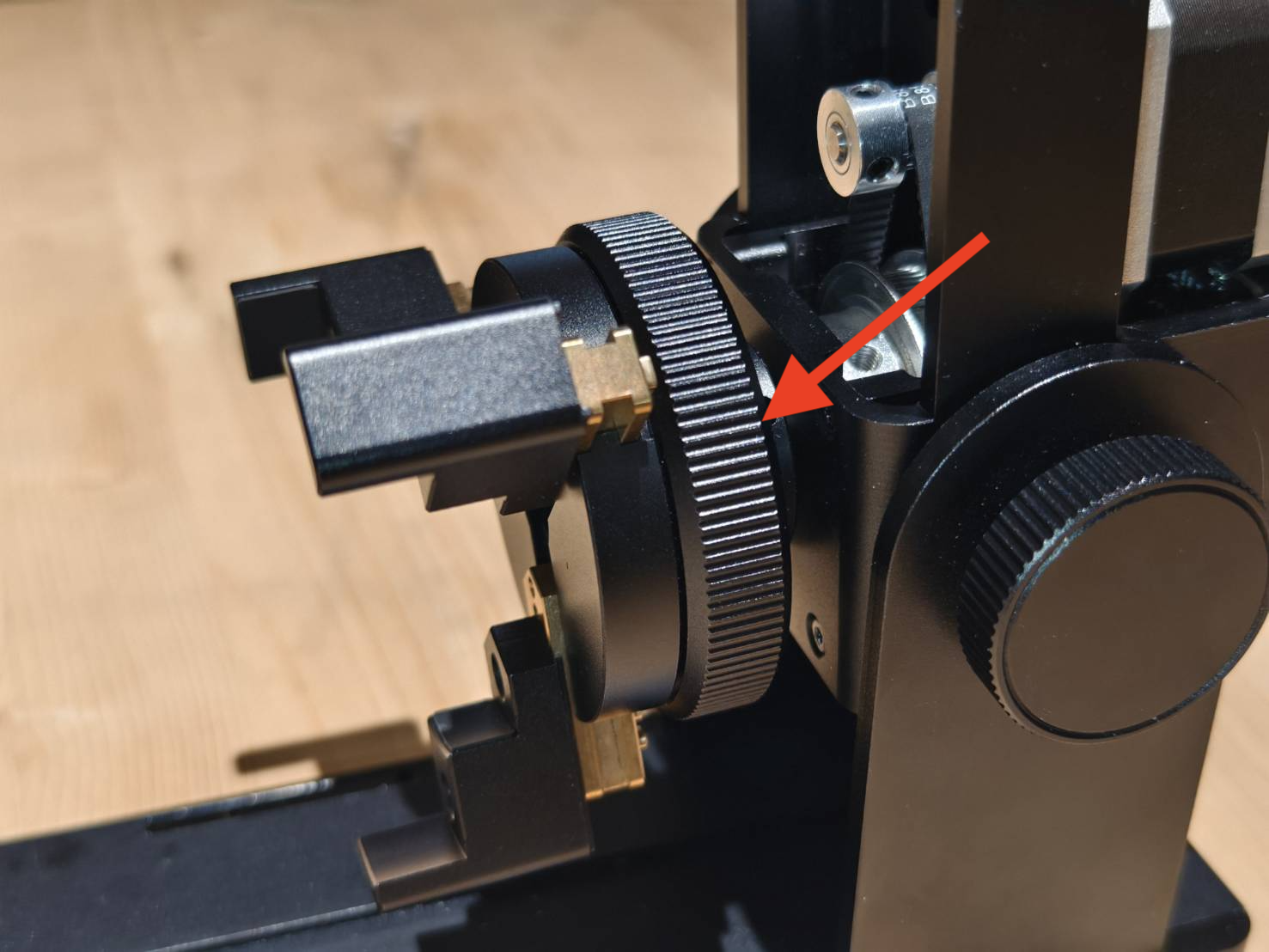

2.2 مقبض ضبط الحجميُستخدم المقبض لتغيير المسافة بين الفكوك، والتي تحدد حجم الجسم. يرجى مشاهدة الفيديو لمعرفة كيفية استخدامه.
2.2.1 شرح توضيحي لمقبض ضبط الحجم
|

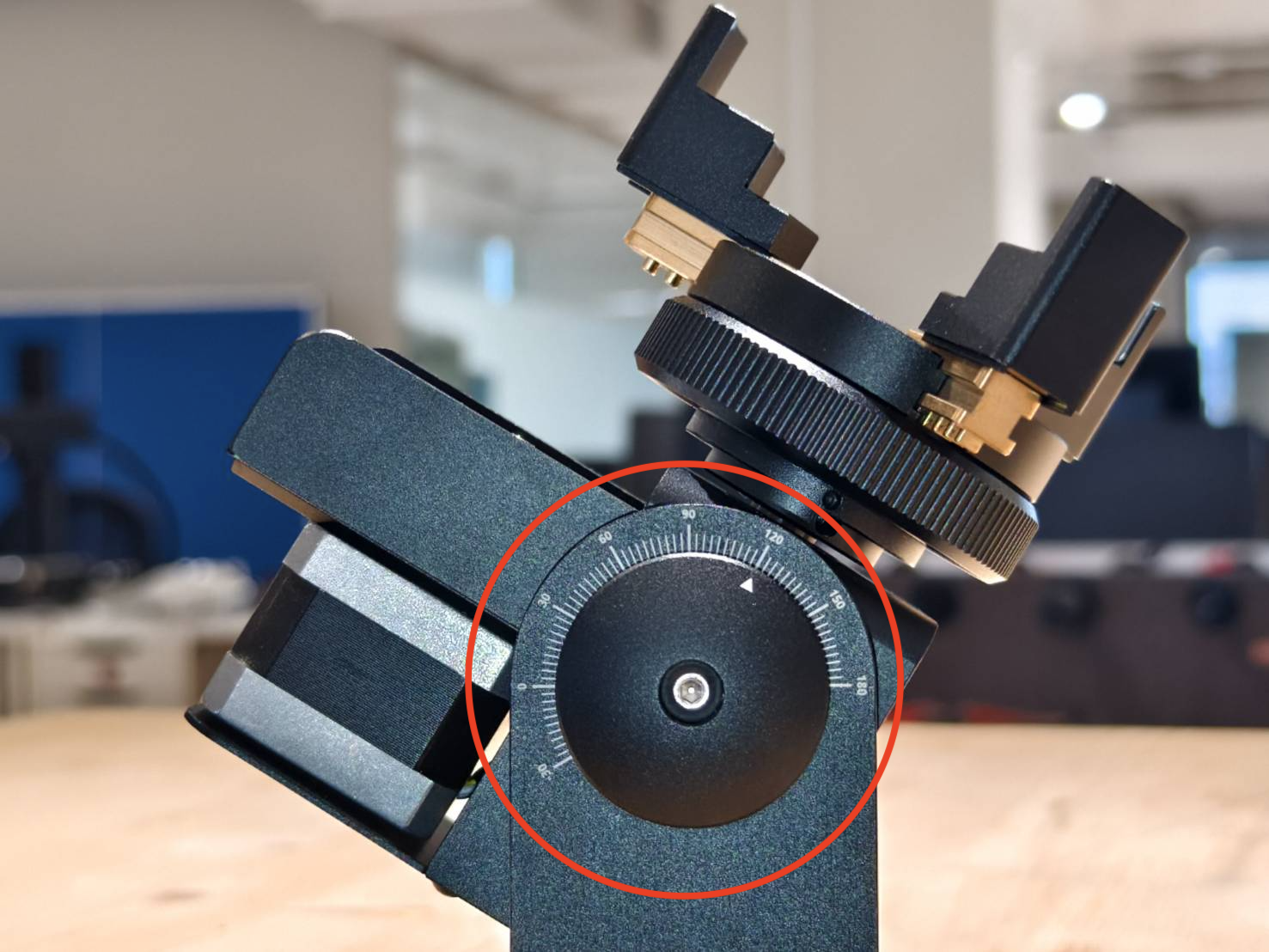

2.3. مؤشر الزاويةيشير مؤشر الزاوية إلى الزاوية التي يكون عليها رأس الدوار. |
2.4. برغي الإيقافيحد برغي الإيقاف من تدلي رأس الدوار عند دورانه 180 درجة. |

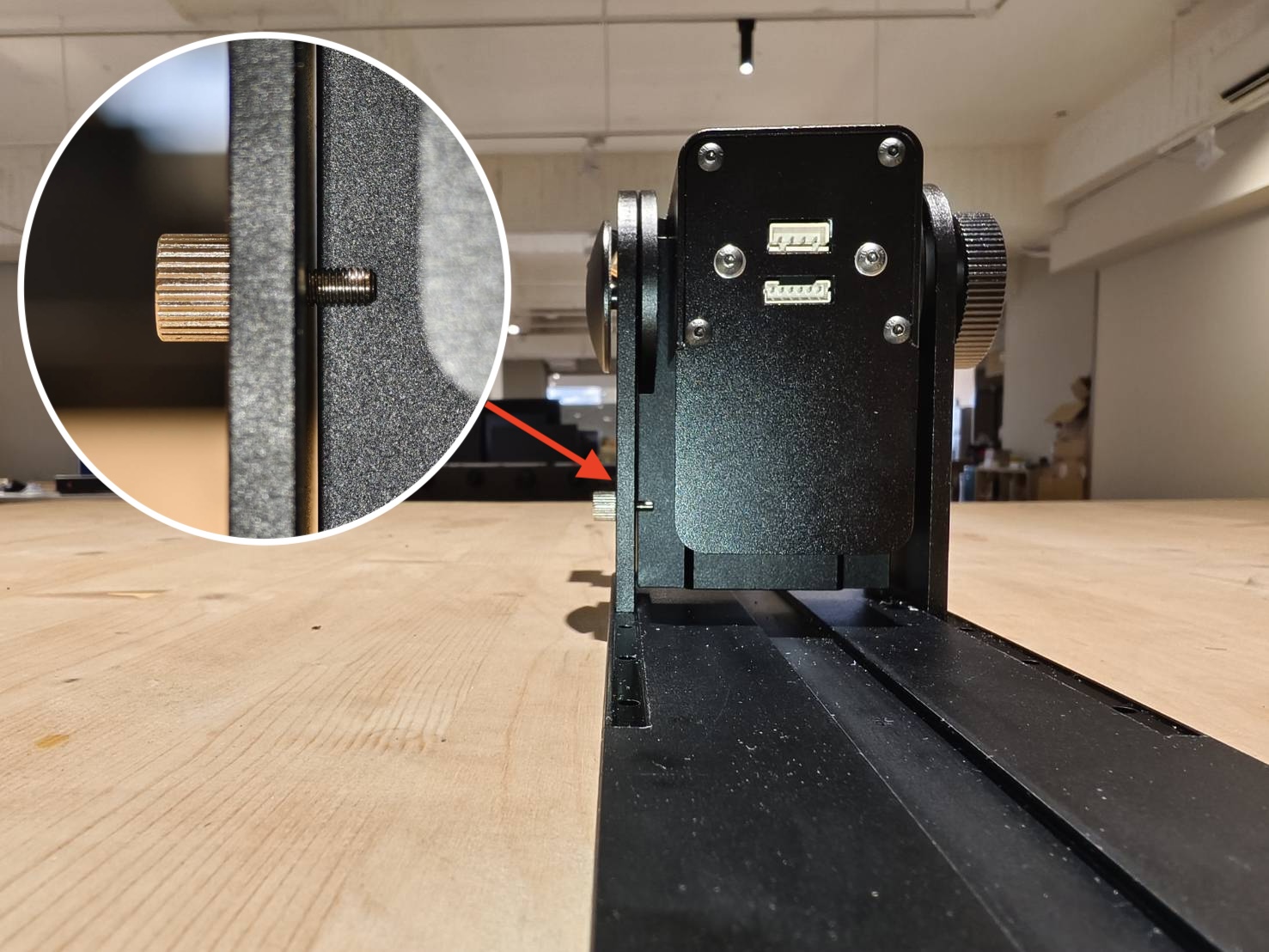

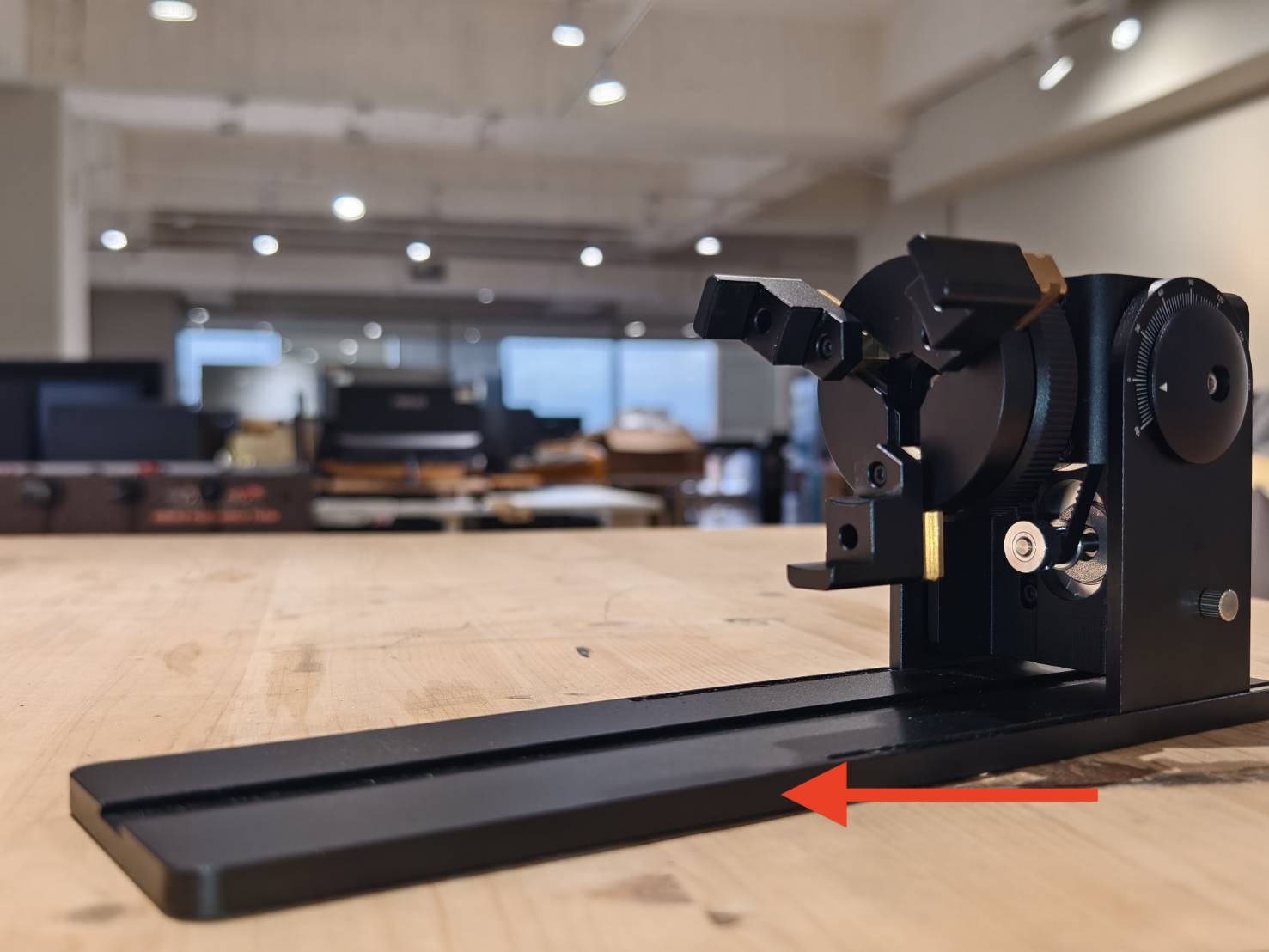

2.5. القاعدةيمكن إعادة تموضع جسم الدوار. توجد ثقوب للبراغي على القاعدة، ويمكن تثبيت الجسم في ثقوب مختلفة لتغيير موضعه. قد تتطلب بعض التطبيقات، مثل استخدام أجسام أطول، تغيير موضع الجسم لتقليل الطول الإجمالي للدوار المتصل بالجسم.
2.5.1 عرض توضيحي لإعادة تموضع جسم الظرف |
2.6. دعامة الطرفتُستخدم دعامة الطرف لدعم الجانب الآخر من الجسم. عادةً ما تُستخدم مع الأجسام الكروية والأجسام الثقيلة القصيرة لمنعها من السقوط من الفكوك. |

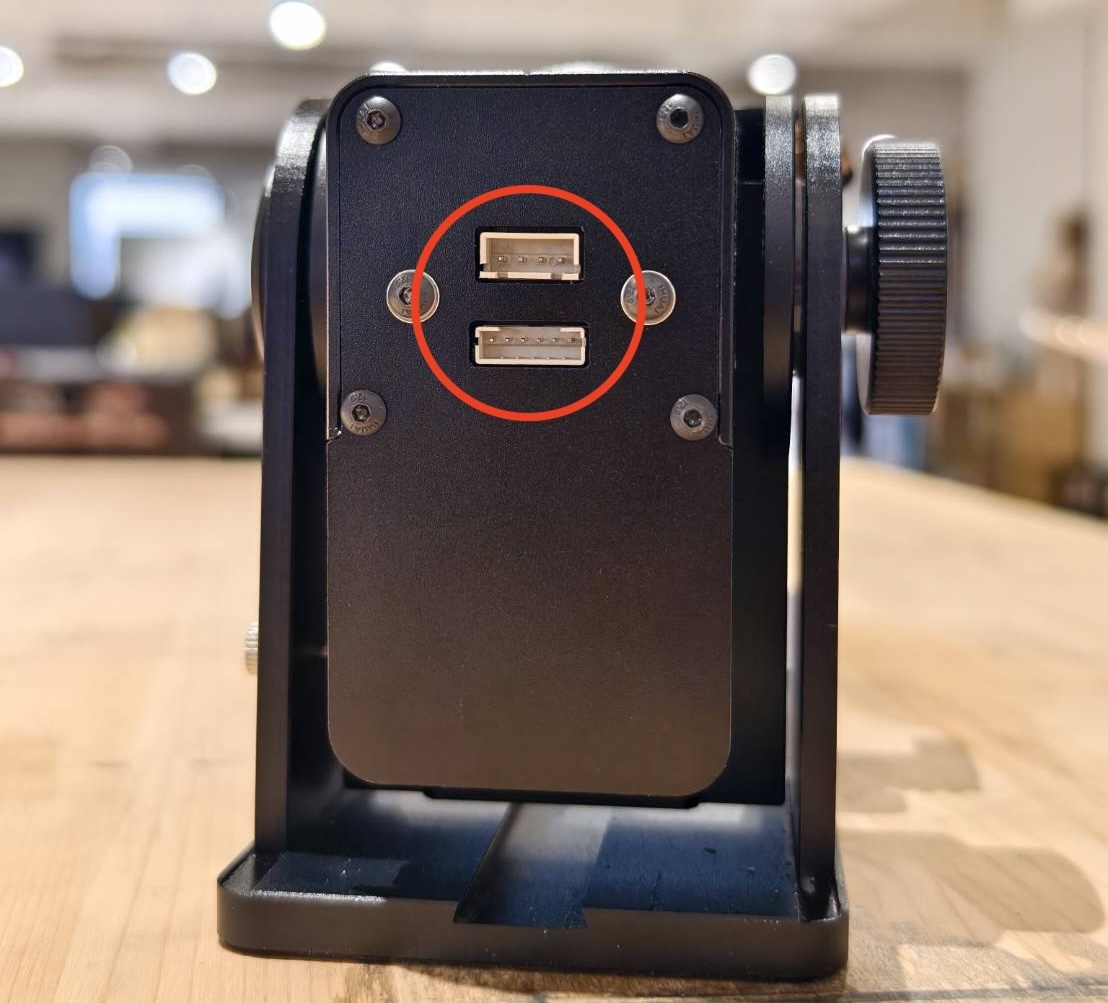

2.7. مقابس التوصيلكما ذُكر سابقًا، سيقوم كابل التوصيل بإنشاء اتصال بين الدوار والجهاز. المقبس هو المكان الذي سيتم توصيل الكابل فيه. تختلف المقابس حسب الموديلات المختلفة. يرجى الاطلاع على الجدول أدناه للعثور على المقبس المناسب لجهازك.
|

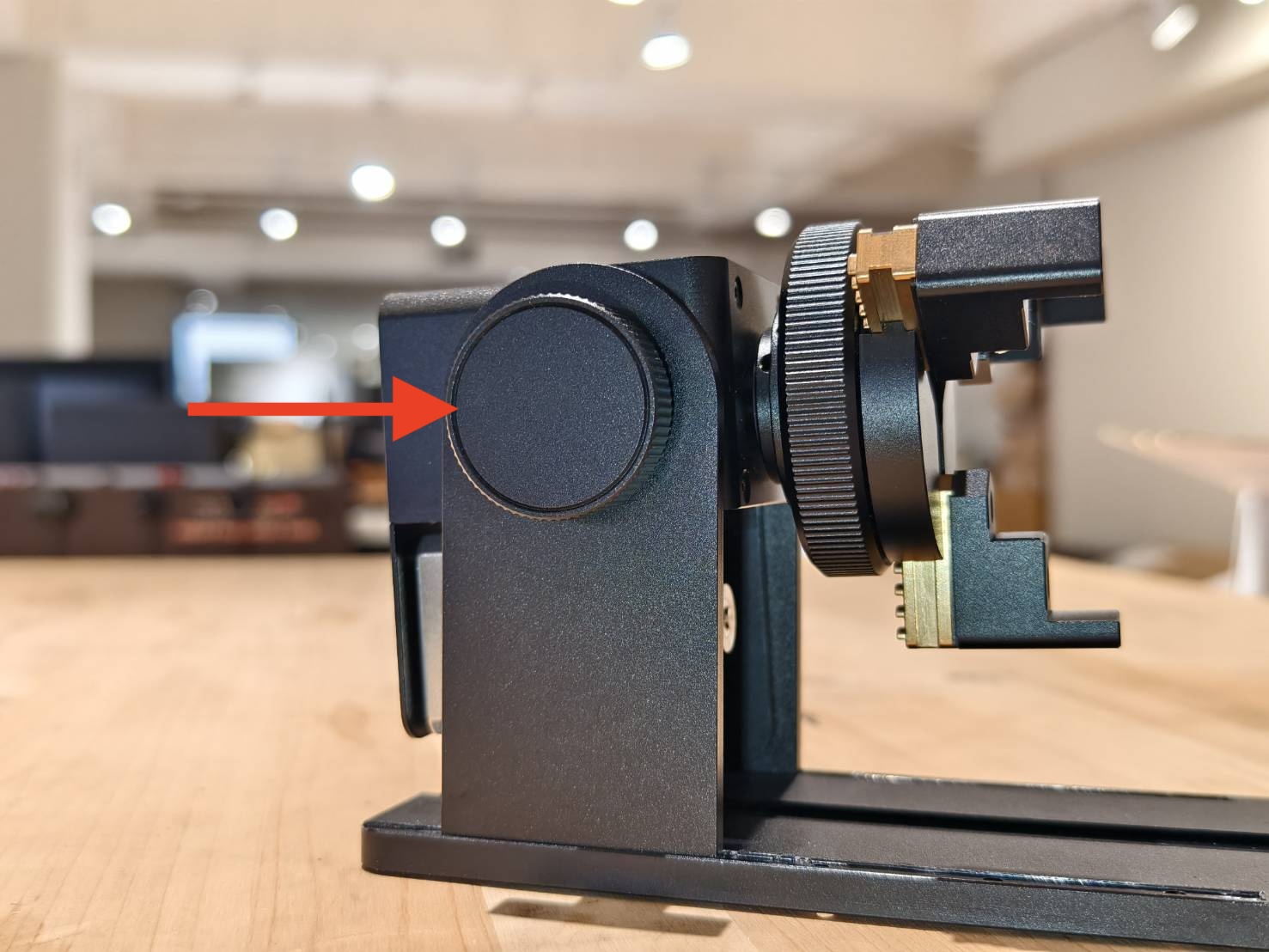

2.8 مقبض ضبط الزاويةيُستخدم مقبض ضبط الزاوية بشكل أساسي كأداة لتسوية الجسم أفقيًا. كما يمكنه تدوير الجسم بزاوية 180 درجة لبعض التطبيقات الخاصة.
2.8.1 توضيح مقبض ضبط الزاوية |
2.9. خاصية القلبعند إرخاء مقبض ضبط الزاوية، يمكن قلب رأس الدوار بزاوية 180 درجة.
|
3. تثبيت الأجسام
سيرشدك هذا الفصل إلى كيفية تثبيت أجسام مختلفة، مثل الأسطوانة العادية، والكوب، والأسطوانة الصغيرة، والجسم الطويل، وغيرها. يرجى الرجوع إلى الجدول أدناه للعثور على شكل مشابه للجسم الخاص بك.

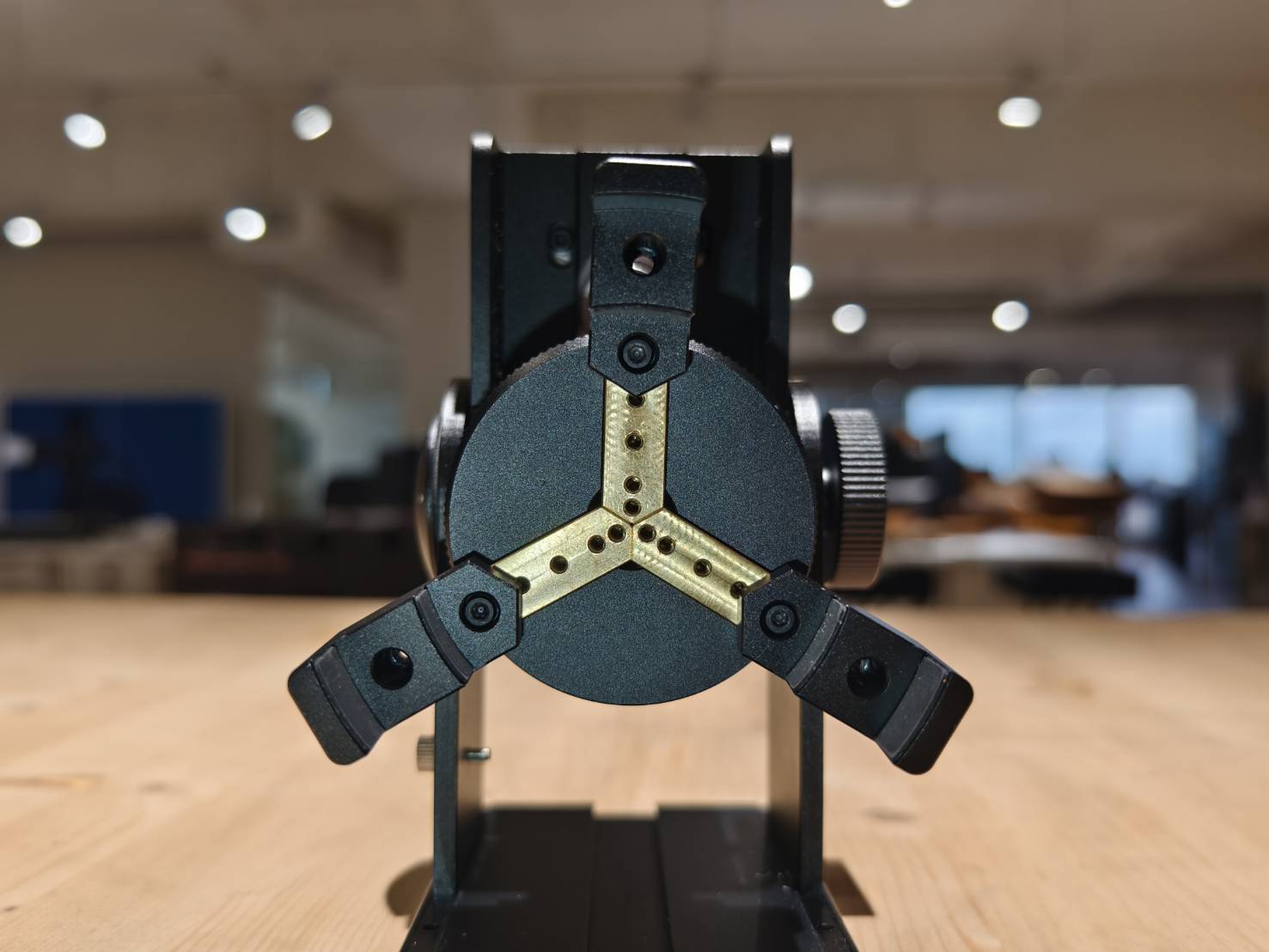

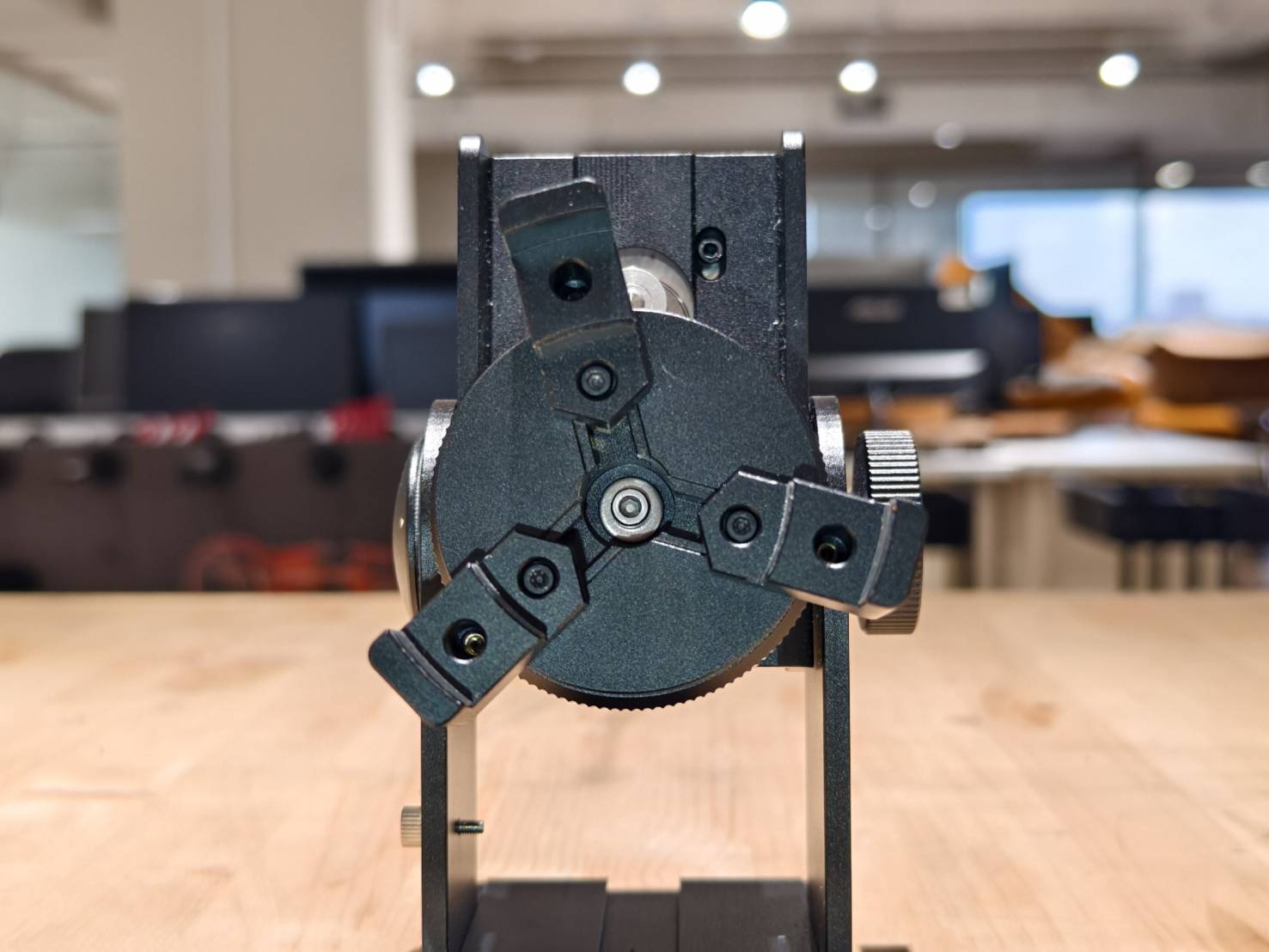

3.1 الأسطوانةيمكن الإمساك بالأسطوانات من الخارج أو من الداخل. للأجسام الكبيرة، ستكون الفكوك على شكل حرف L ضرورية. العودة إلى 3. الإمساك بالأجسام
|
3.2 الكوبتأتي الأكواب بمقابض؛ عادةً، قد يصطدم المقبض بقاعدة الدوار، لذا يتم تدويرها 180 درجة لتجنب ذلك. العودة إلى 3. الإمساك بالأجسام
|
3.3 الكأسيرجى توخي الحذر، فبعض الكؤوس قد تكون هشة. يُنصح بالإمساك من الأسفل. كما يُوصى أيضًا باستخدام وحدة دعم للكؤوس، والتي يجب شراؤها بشكل منفصل. (*يجب شراء وحدة الدعم المستخدمة في نهاية الفيديو بشكل منفصل.) |
3.4 المخروطيمكن الإمساك بالأجسام المخروطية من الخارج أو من الداخل. العودة إلى 3. الإمساك بالأجسام
|
3.5 الأجسام الطويلةستكون وحدة الدعم ضرورية للأجسام الطويلة، و سيتعين شراؤها بشكل منفصل. |
3.6 الأجسام الكرويةيُنصح بنقش الأجسام الكروية فقط في المنطقة المركزية، حيث يكون الاختلاف في مسافة التركيز طفيفًا. سيتم استخدام مجموعة دعم الذيل مع الأجسام الكروية. |
3.7 الأجسام الحلقيةتشبه المواد ذات الشكل الحلقي التثبيت الداخلي للأسطوانة. |
4. ملحقات أخرى (يلزم شراؤها بشكل منفصل)
هناك بعض الملحقات المتاحة للشراء والتي ستكون مفيدة للأجسام الخاصة، مثل الأكواب ذات المقابض الكبيرة أو الأجسام الطويلة.
*يرجى ملاحظة أنه يجب شراء هذه العناصر بشكل منفصل.
| # | العنصر | الصورة |
| 1. | مجموعة الرافعة | |
| 2. | وحدة الدعم |

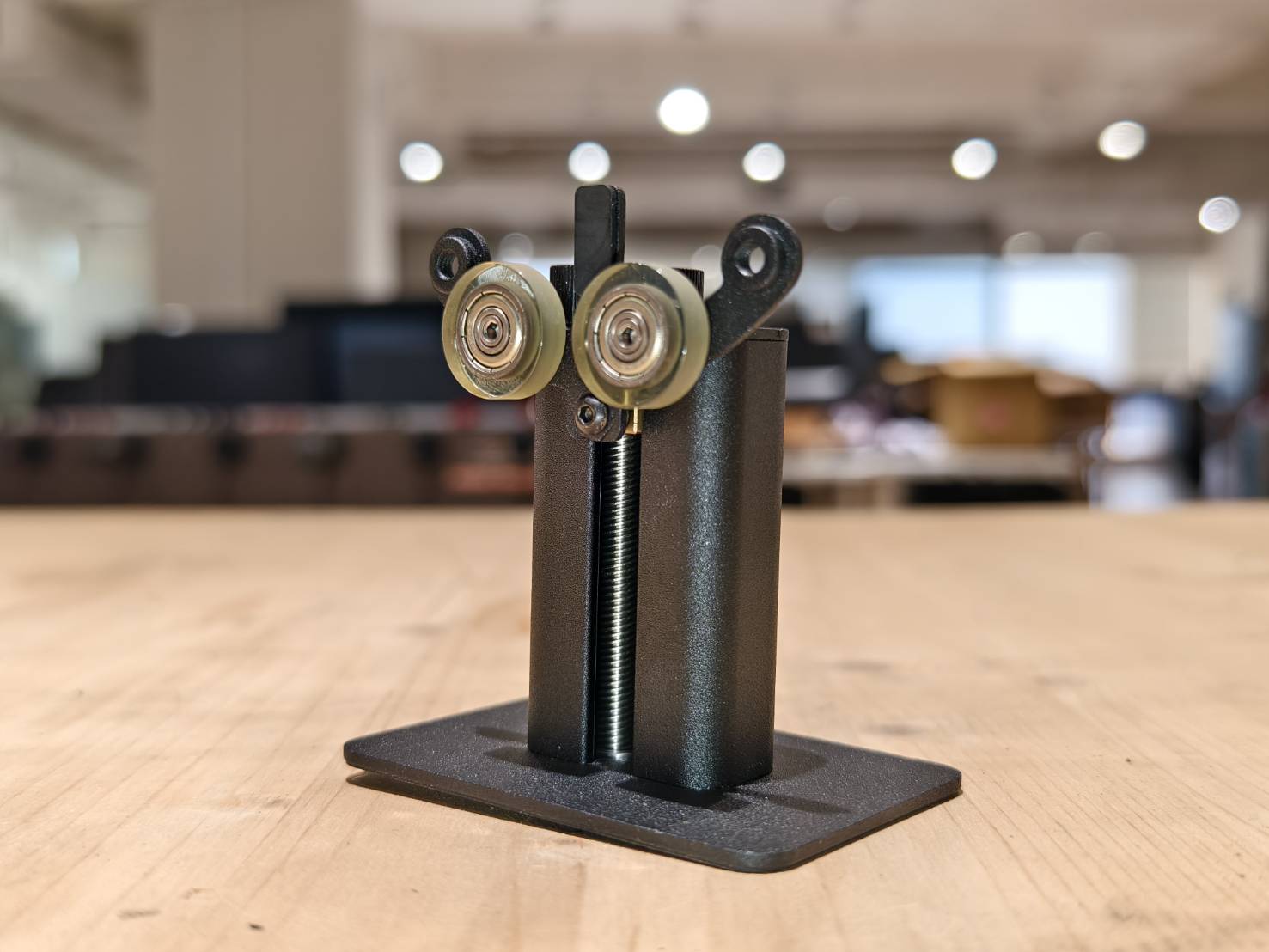

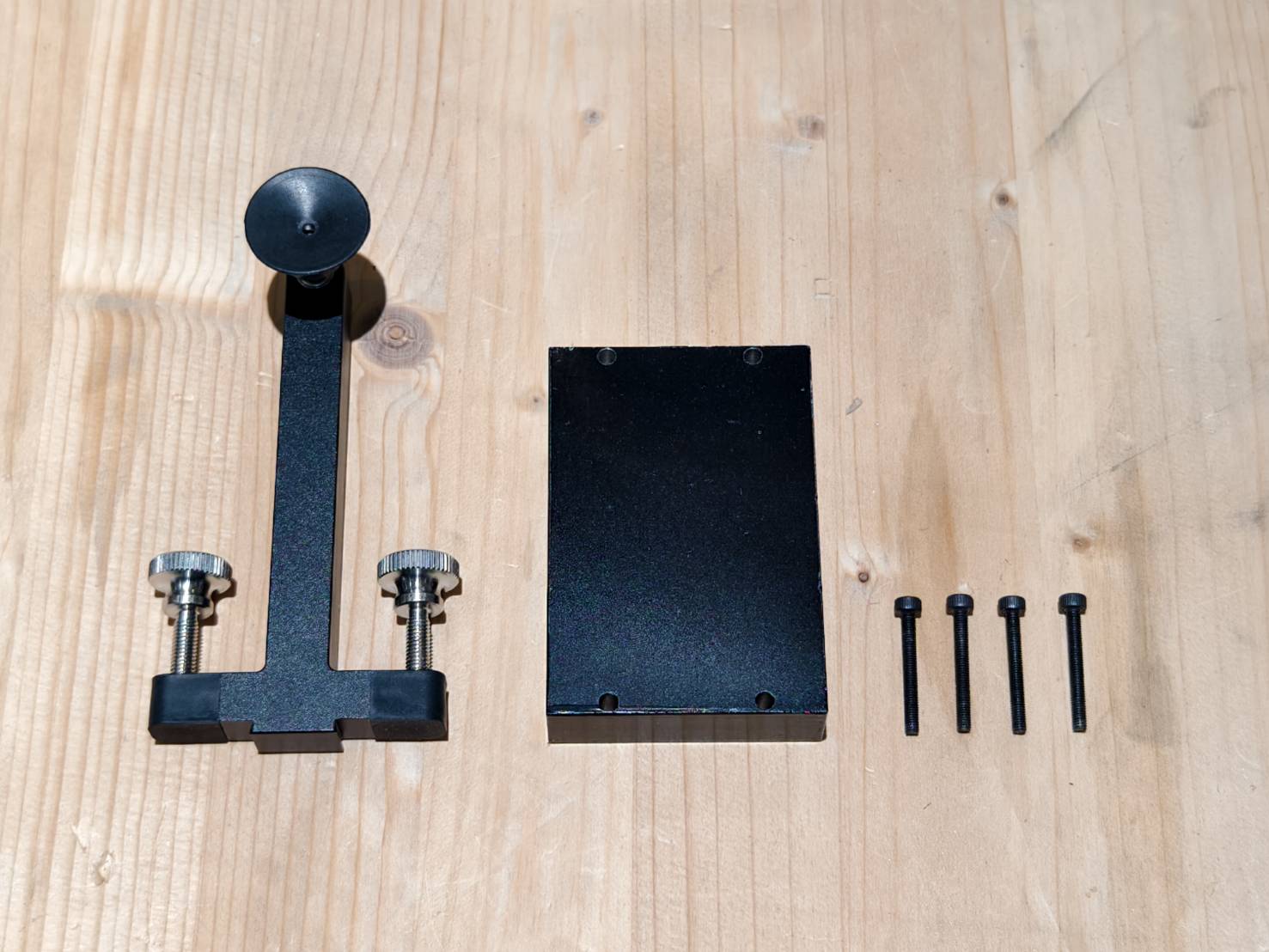

4.1 مجموعة الرافعةتتكون مجموعة الرافعة من كتلة رافعة ودعامة ذيل أطول. تُستخدم عادةً للأكواب ذات المقابض الكبيرة أو الأجسام الكروية الأكبر حجمًا.
|
4.2 وحدة الدعمتُستخدم وحدة الدعم للأجسام الأطول أو الأثقل وزنًا لدعم ورفع الجانب الآخر من هذه الأجسام.
|
5. بدء النقش

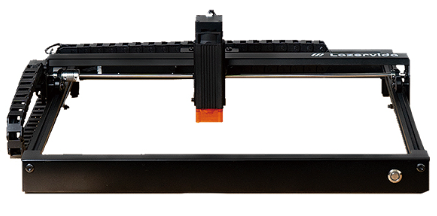

نظرًا لتوافق تشاك الدوار مع مختلف طرازات FLUX، يُرجى العثور على طرازك أدناه للحصول على دليل تركيب الدوار مع الجهاز وبدء المهمة.
6. استبدال القطع
في هذا القسم، سنتناول إرشادات استبدال القطع في الظرف الدوار.

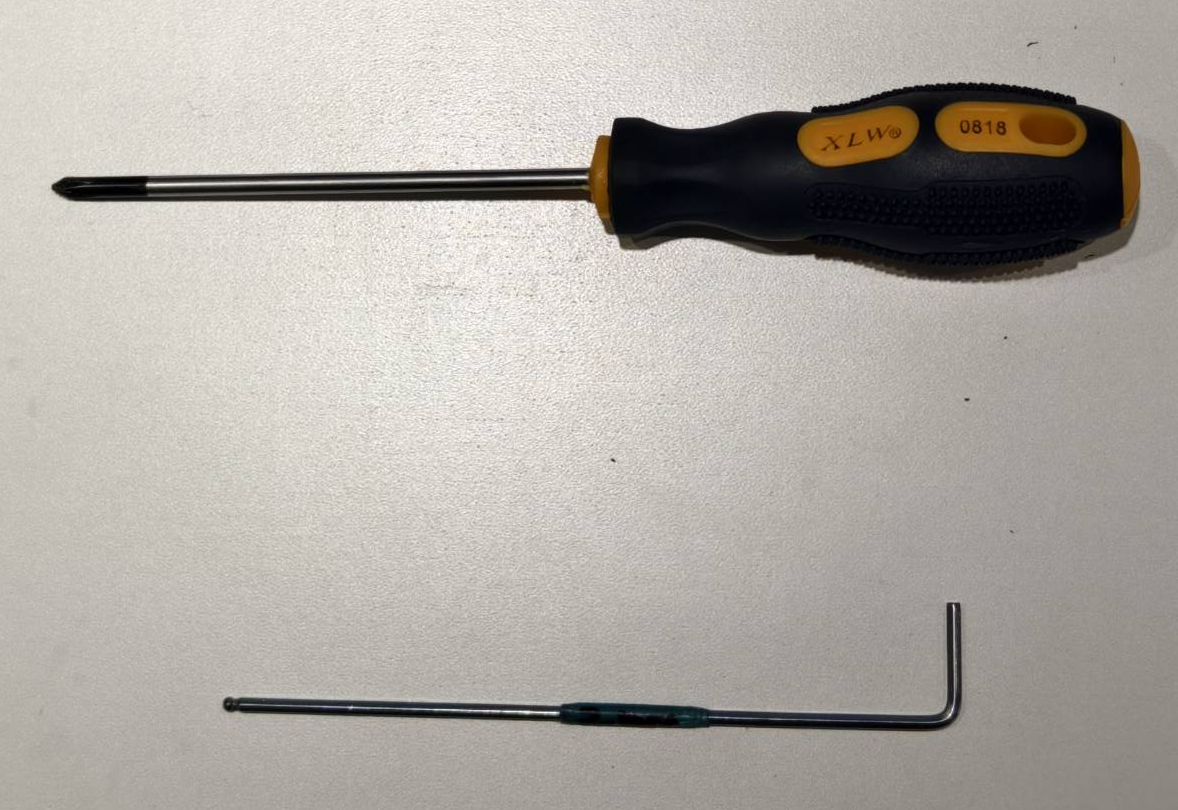

6.1 استبدال اللوحة الأم للظرف الدوارالأدوات المطلوبة:
دليل الفيديو: |
