الوصف
يقدم هذا المقال دليلاً شاملاً خطوة بخطوة لتثبيت قاعدة التمديد Ador والدوار 2.0. يرجى اتباع التعليمات أدناه لإجراء عملية التثبيت.

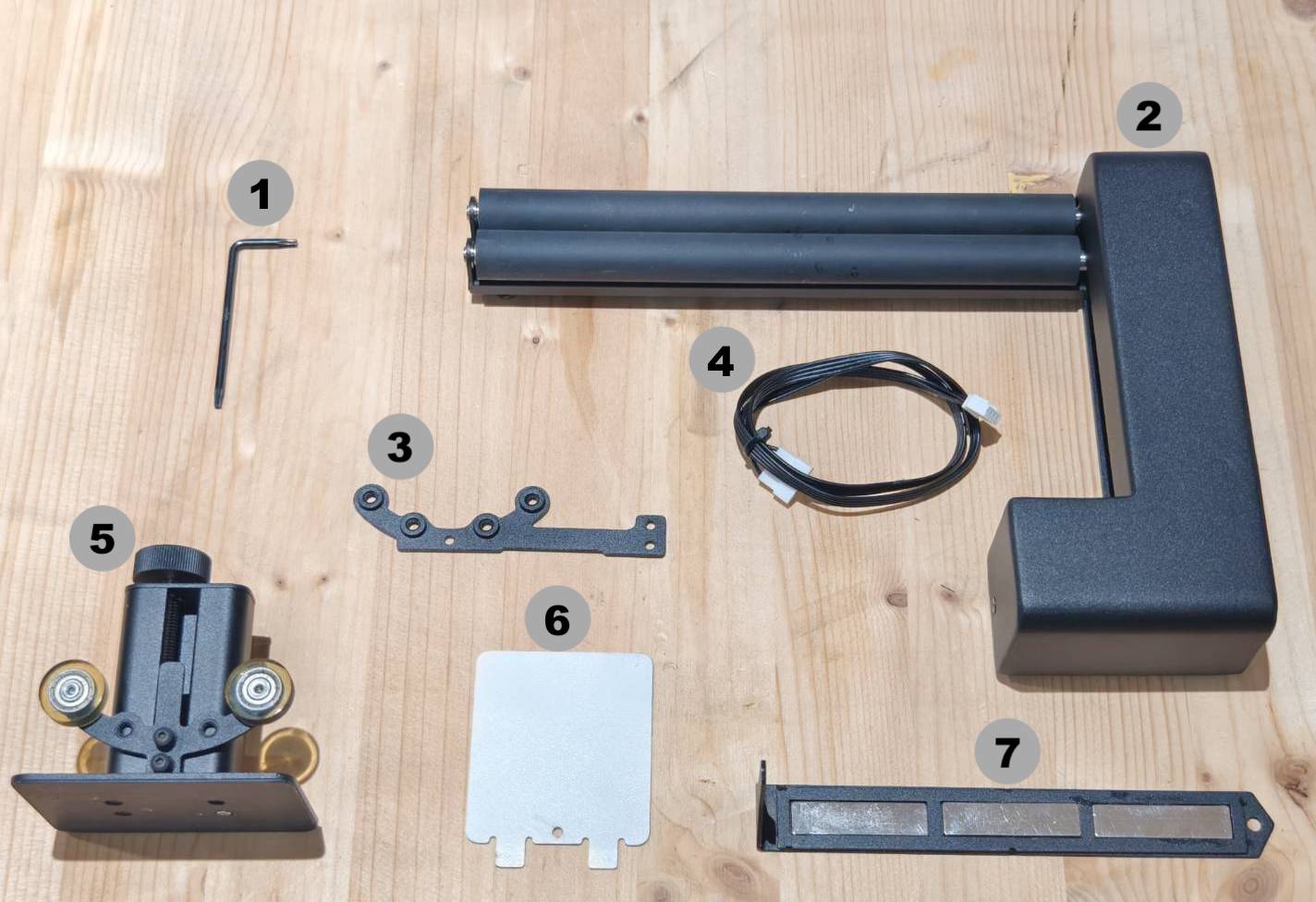

فك التغليف
| # | العنصر | الكمية |
| 1 | مفتاح ألين (2 مم) | قطعة واحدة |
| 2 | دوار FLUX 2.0 | قطعة واحدة |
| 3 | كتيفة التمديد | قطعة واحدة |
| 4 | كابل توصيل 7 سنون إلى 6 سنون | قطعة واحدة |
| 5 | وحدة الدعم | قطعة واحدة |
| 6 | لوحة الرش المسبق (لاستخدام وحدة الطباعة) | قطعة واحدة |
| 7 | كتيفة الحد | قطعة واحدة |
الخطوة 1
قم بإزالة وحدة الليزر أو الطباعة إذا كنت قد قمت بتثبيتها.
الخطوة 2
قم بإزالة القاعدة المعدنية لجهاز Ador.
قم بفك هذين البرغيين لإزالة القاعدة المعدنية.
قم بإزالة القاعدة المعدنية عن طريق رفع الجهاز قليلاً وإخراج القاعدة مباشرةً.
الخطوة 3
قم بفتح صندوق قاعدة التمديد وإزالة شبكة العسل.

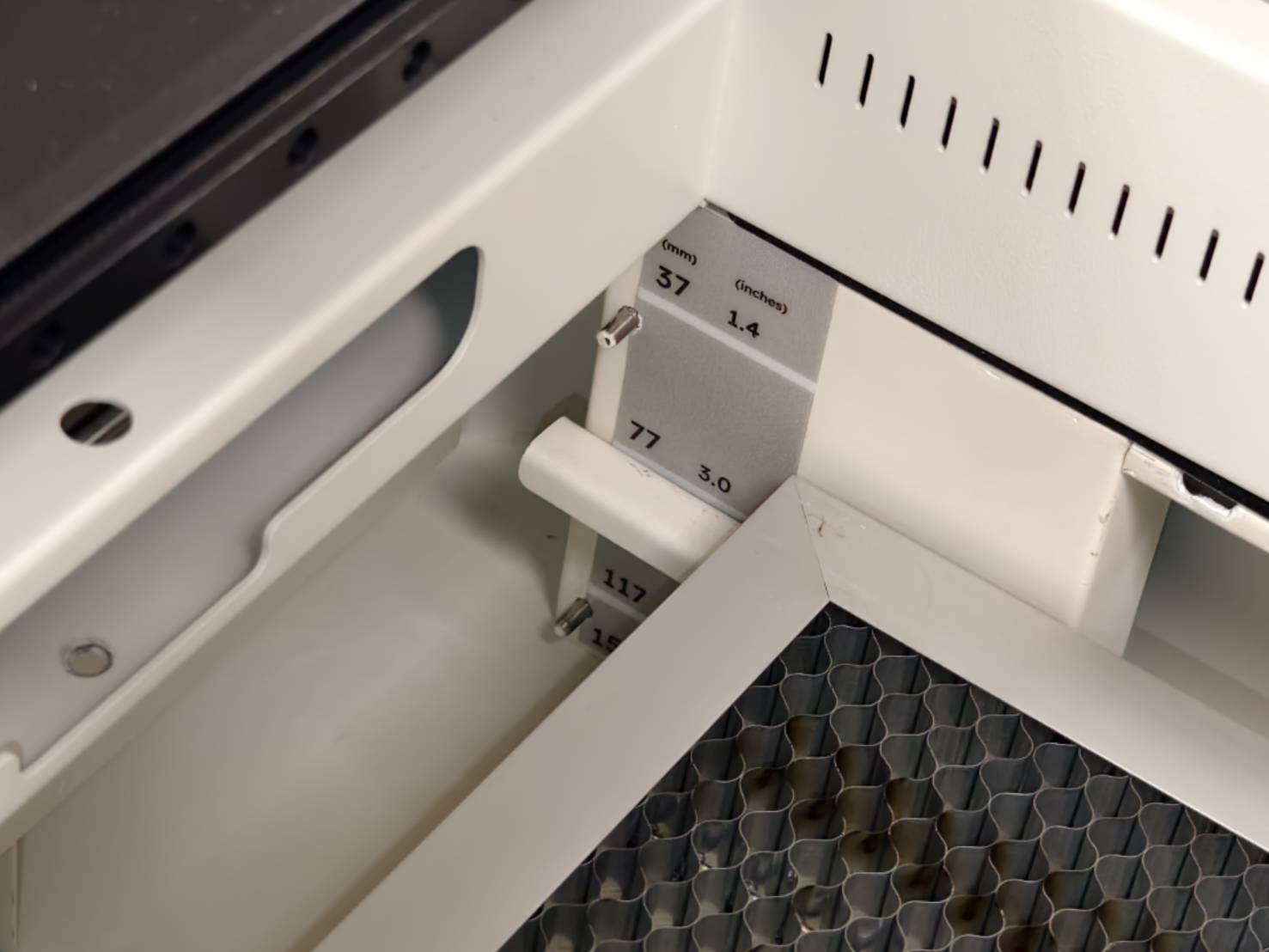

ابحث عن مؤشر ارتفاع الشغلة كما هو موضح بالدائرة الحمراء. ضع قاعدة التمديد بأكملها على سطح مستوٍ بحيث يكون مؤشر ارتفاع الشغلة على الجانب الأيمن عند مواجهة القاعدة.
الخطوة 4
ارفع الجهاز وحاول وضع الأقدام المطاطية لجهاز Ador في الفتحات الأربع لتجميع الجهاز وقاعدة التمديد. تأكد من أن الجانب الأيسر من الجهاز على نفس جانب لوحة التحكم بالقاعدة.
| إصدار Passthrough (غير متوفر في الاتحاد الأوروبي) | إصدار بدون Passthrough |
الخطوة 5
ابحث عن الكابل من الصندوق وأدخل جانب الكابل ذو الـ 7 دبابيس على الجانب الأيمن في الجهاز. مقبس الكابل على الجهاز يقع بين الجزء العلوي من القاعدة والجزء السفلي من الجهاز.

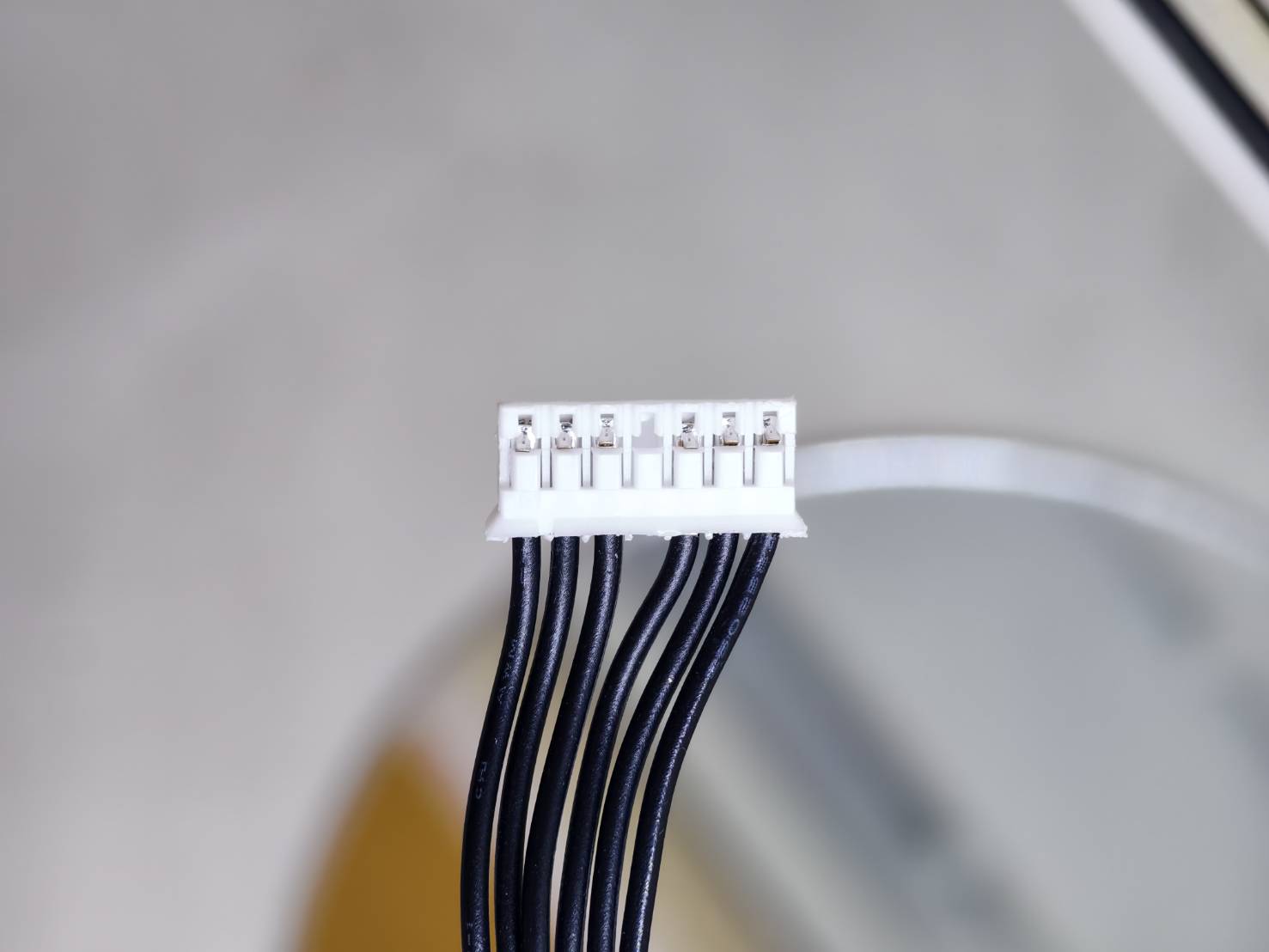

- ابحث عن جانب الكابل ذو الـ 7 دبابيس من الصندوق. (سيكون الدبوس في الوسط فارغًا.)

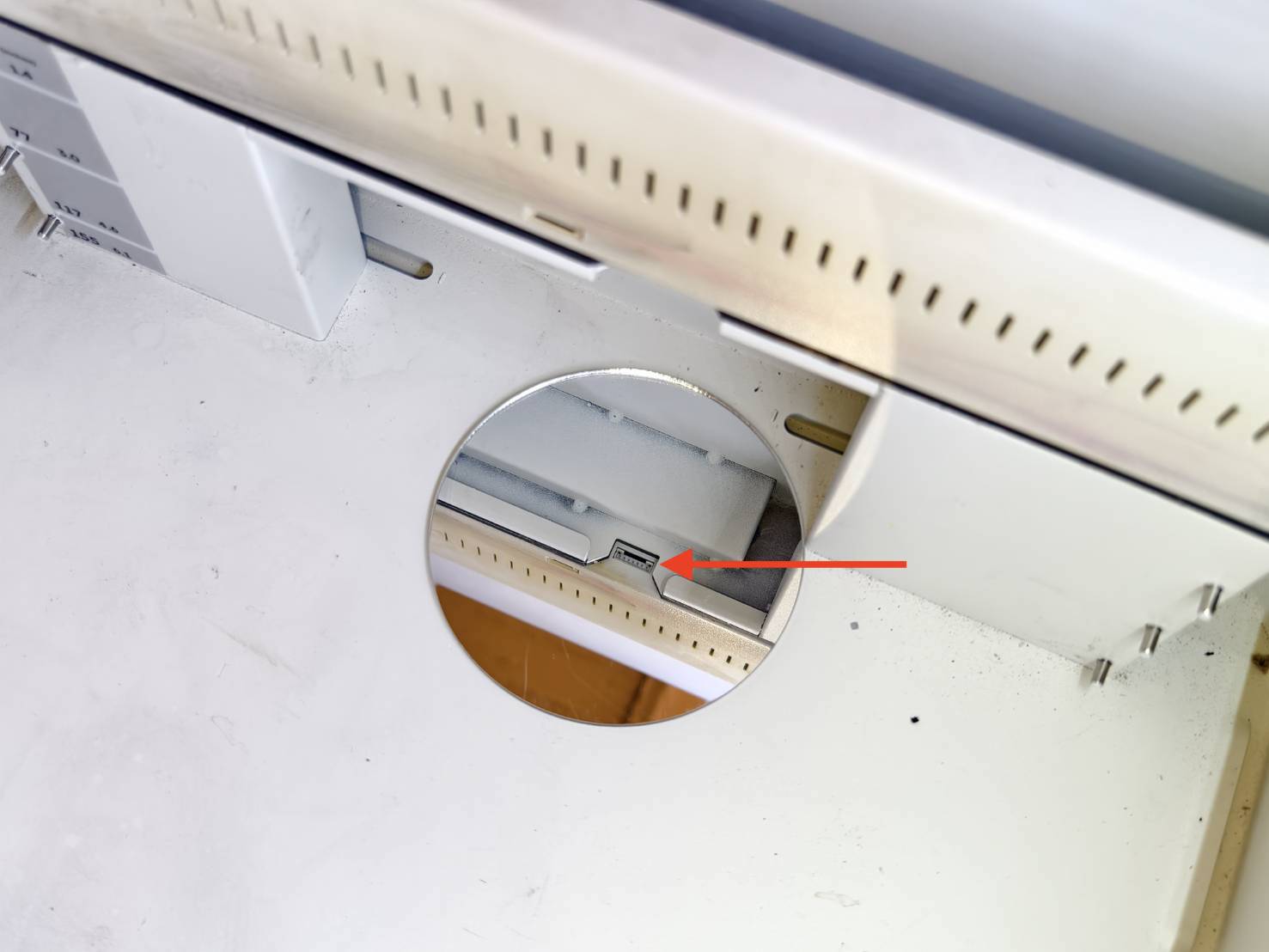

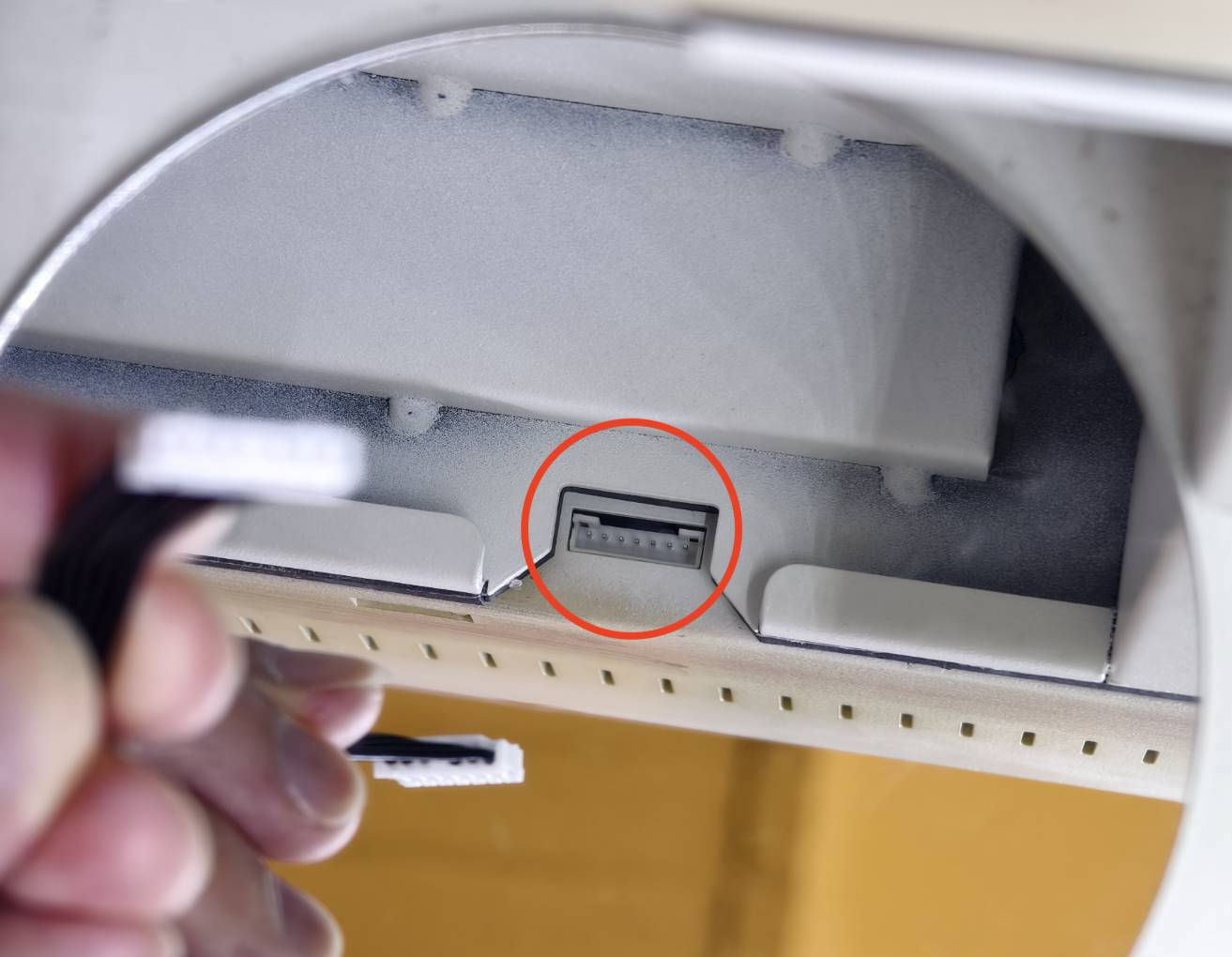

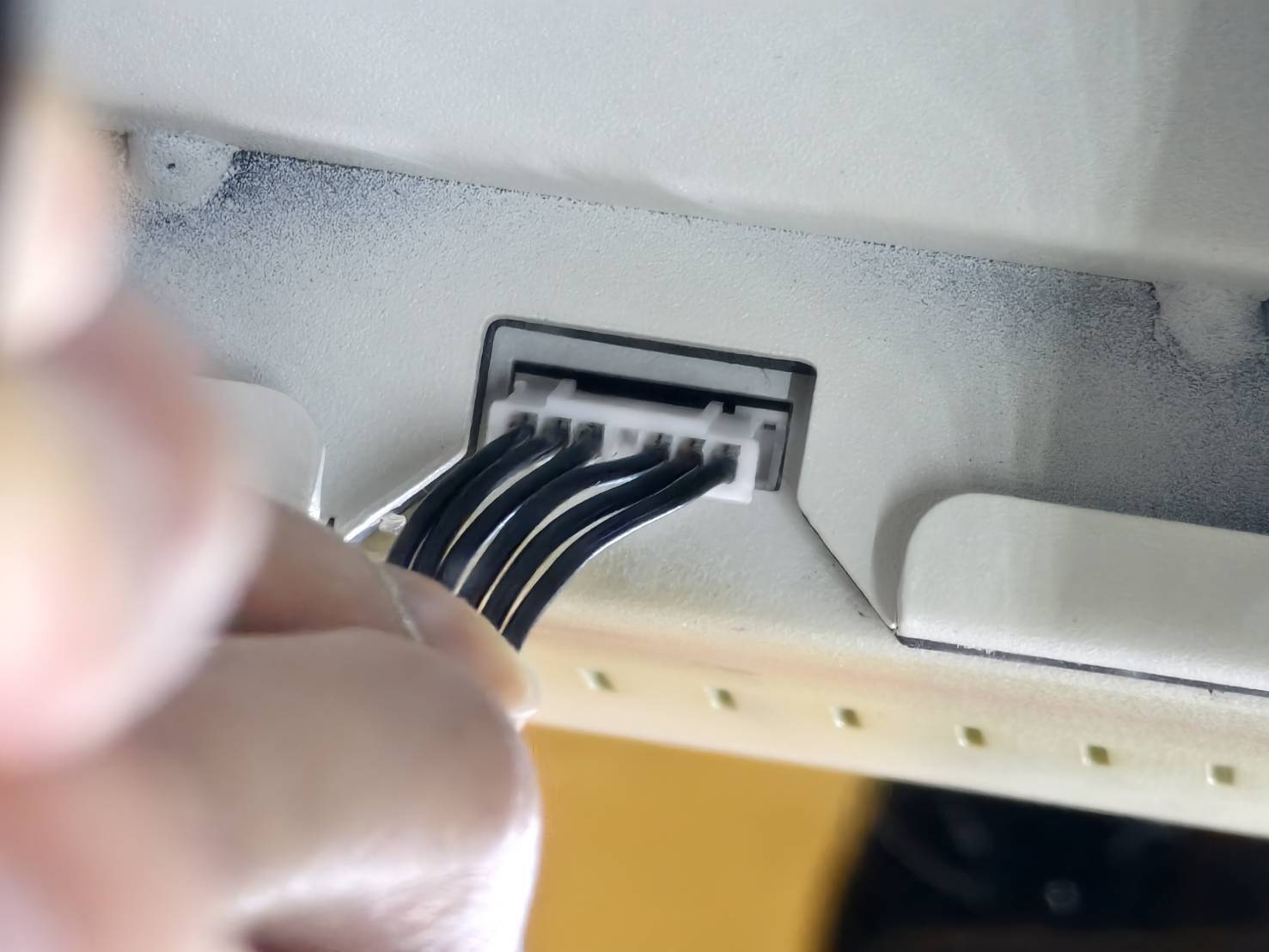

- ابحث عن مقبس الكابل على الجانب الأيمن من الجهاز. يوصى بشدة باستخدام مرآة.

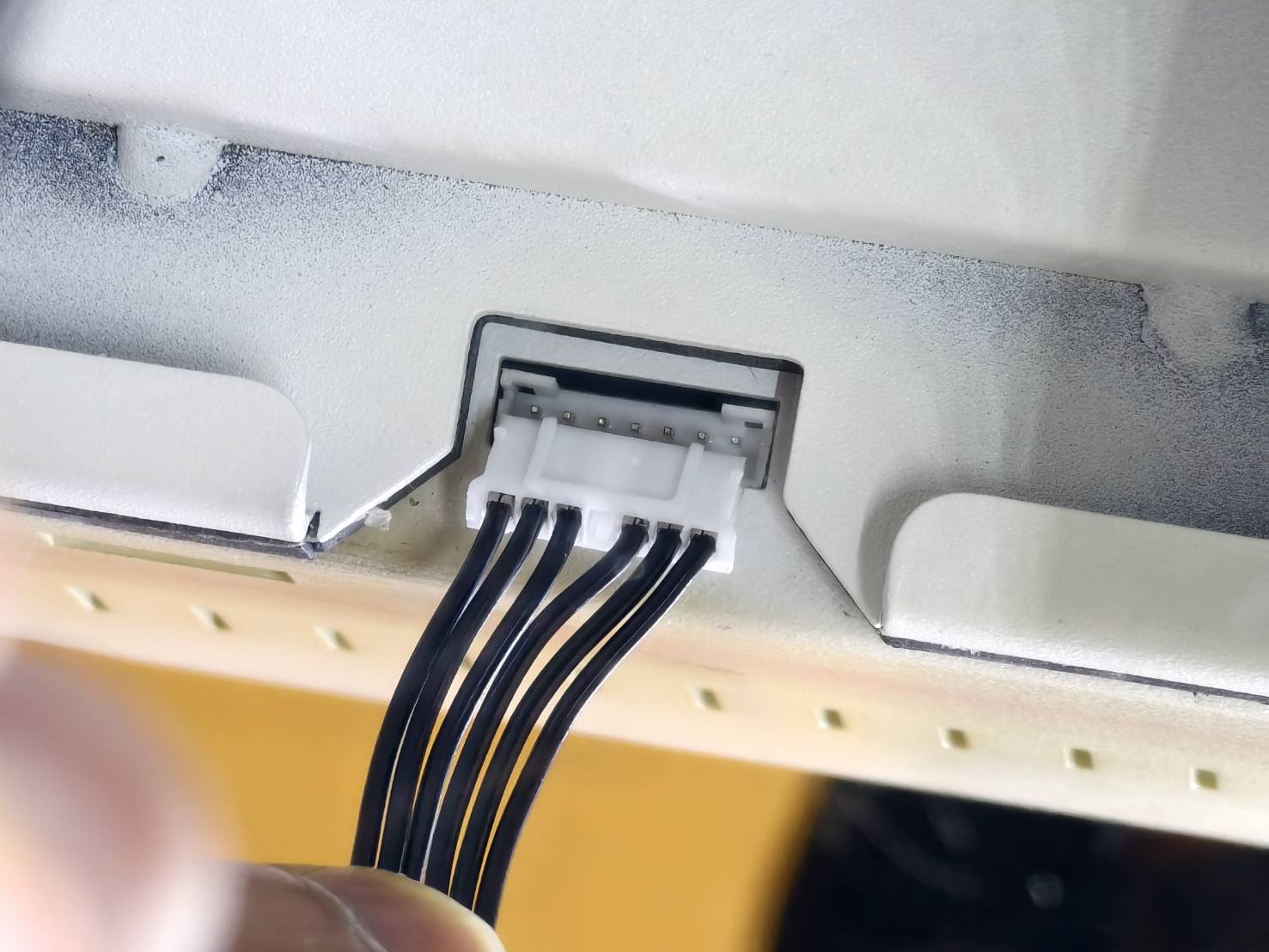

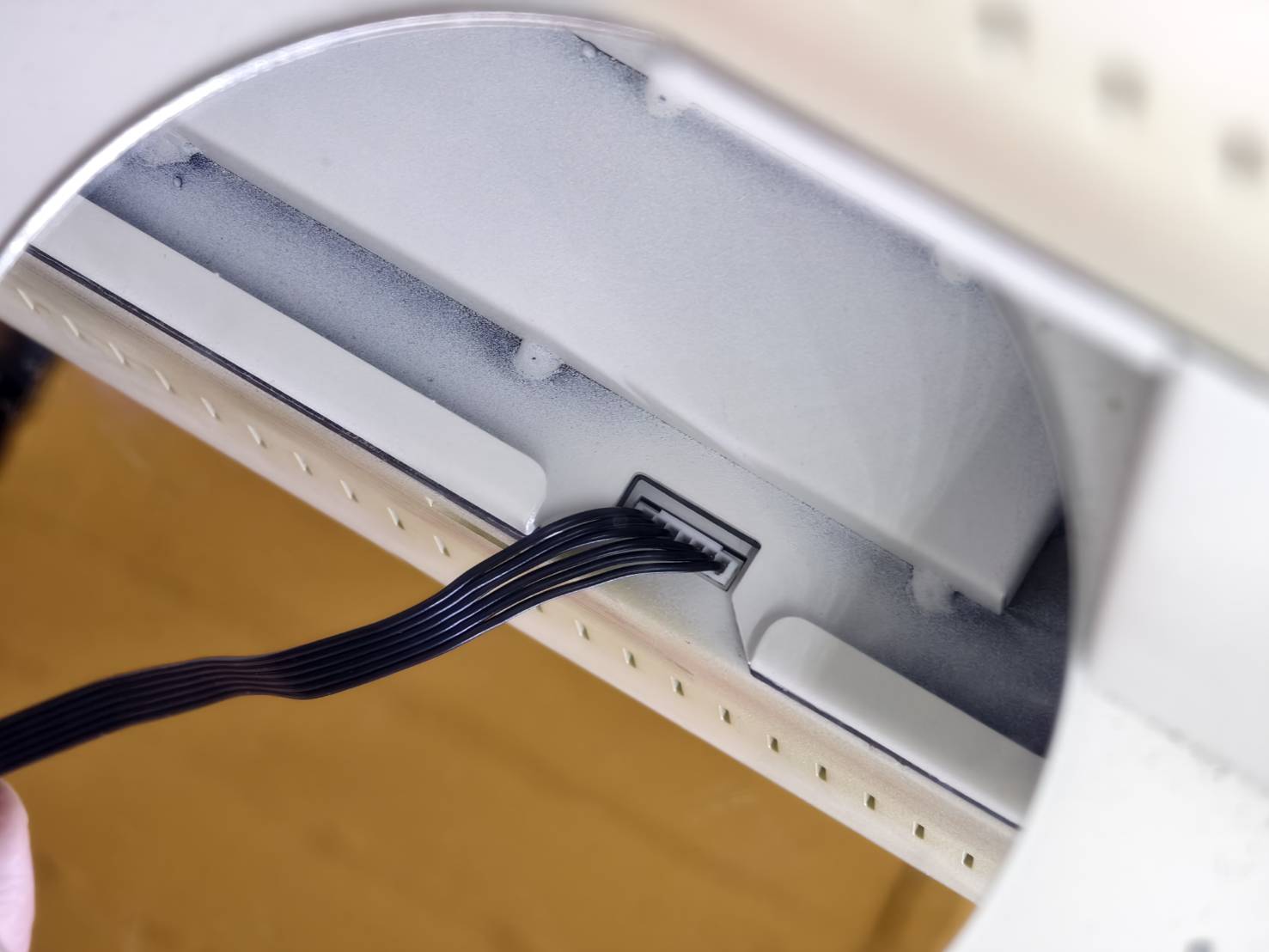

- أدخل الكابل، وتأكد من صحة اتجاه الكابل.

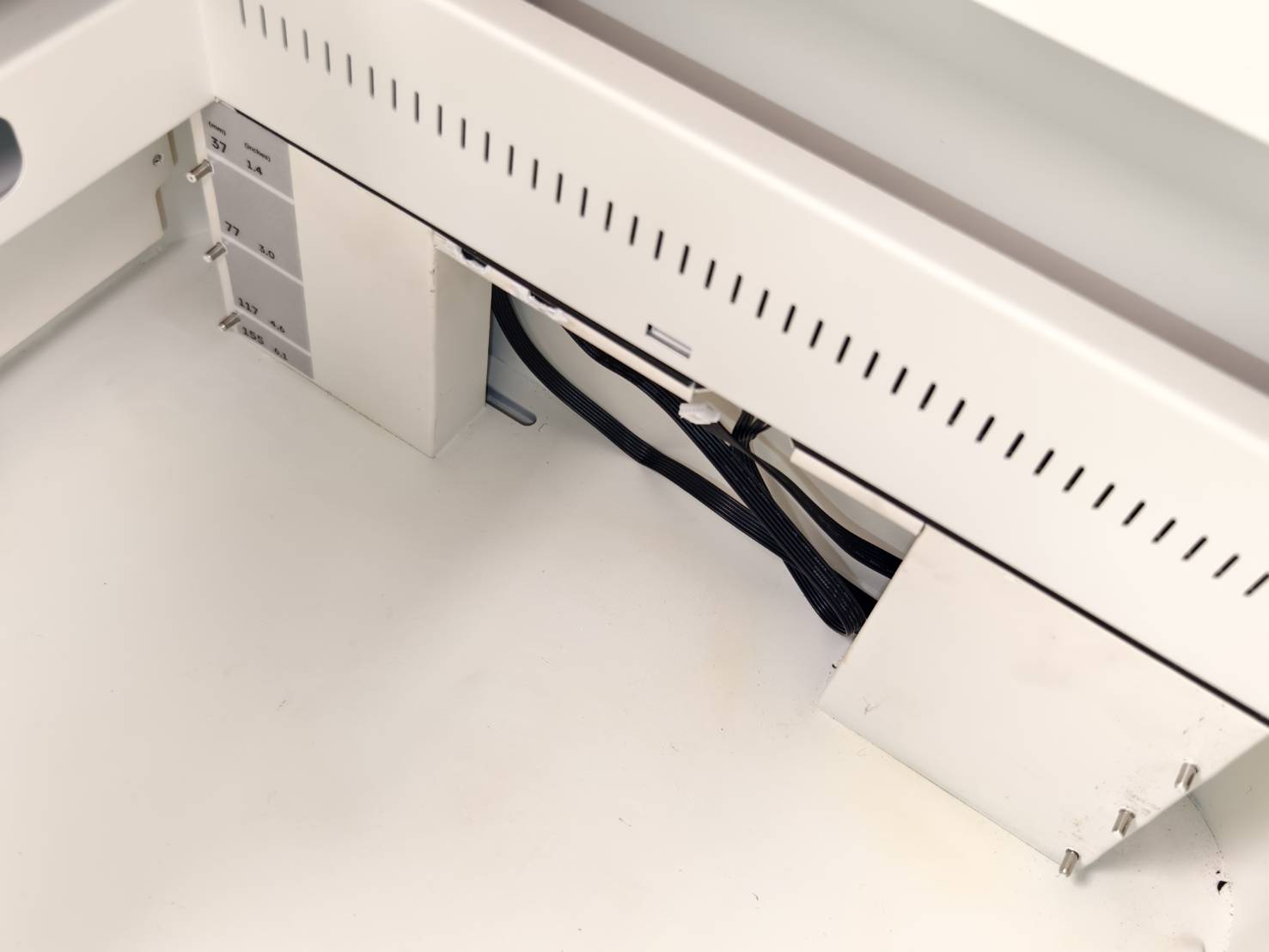

- ضع باقي الكابل مؤقتًا في الفراغ.
الخطوة 5
قم بتركيب قرص العسل في الطبقة الوسطى.
عادةً ما تغطي الطبقة الوسطى مجموعة واسعة من أحجام الأجسام. ومع ذلك، يمكن تغيير الطبقة بحرية اعتمادًا على الحجم الفعلي للجسم الخاص بك.
- يتراوح نطاق الحجم المتاح للقطعة من 3 مم إلى 140 مم.
- بالنسبة للقطع التي يتراوح حجمها بين 3 مم و5 مم، لا تتوفر وظيفة التركيز التلقائي. يجب ضبط التركيز يدويًا.
يرجى الرجوع إلى الرابط أدناه لمعرفة كيفية تركيب قرص العسل بشكل صحيح.
Ador - تركيب قرص العسل
الخطوة 6

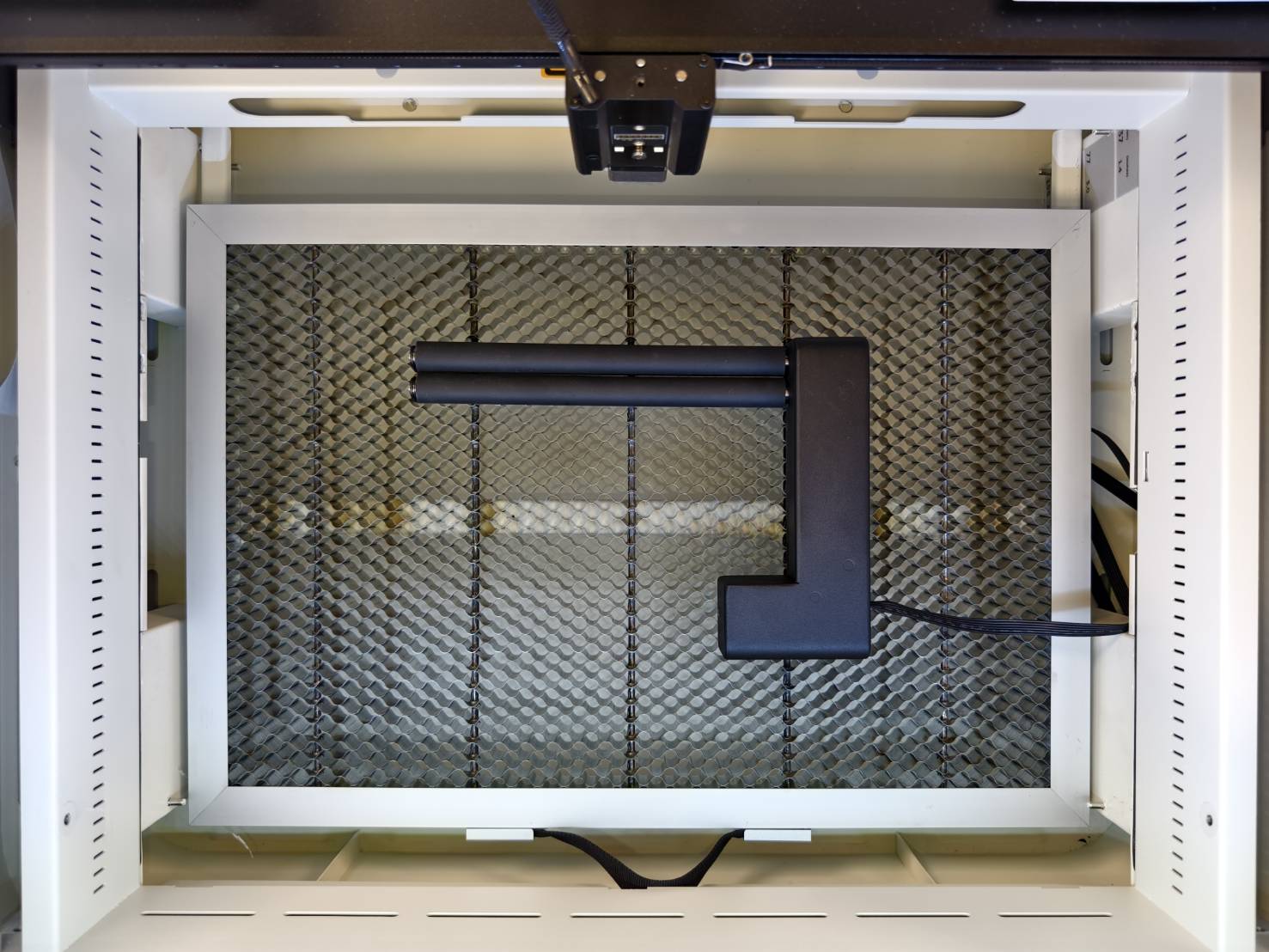

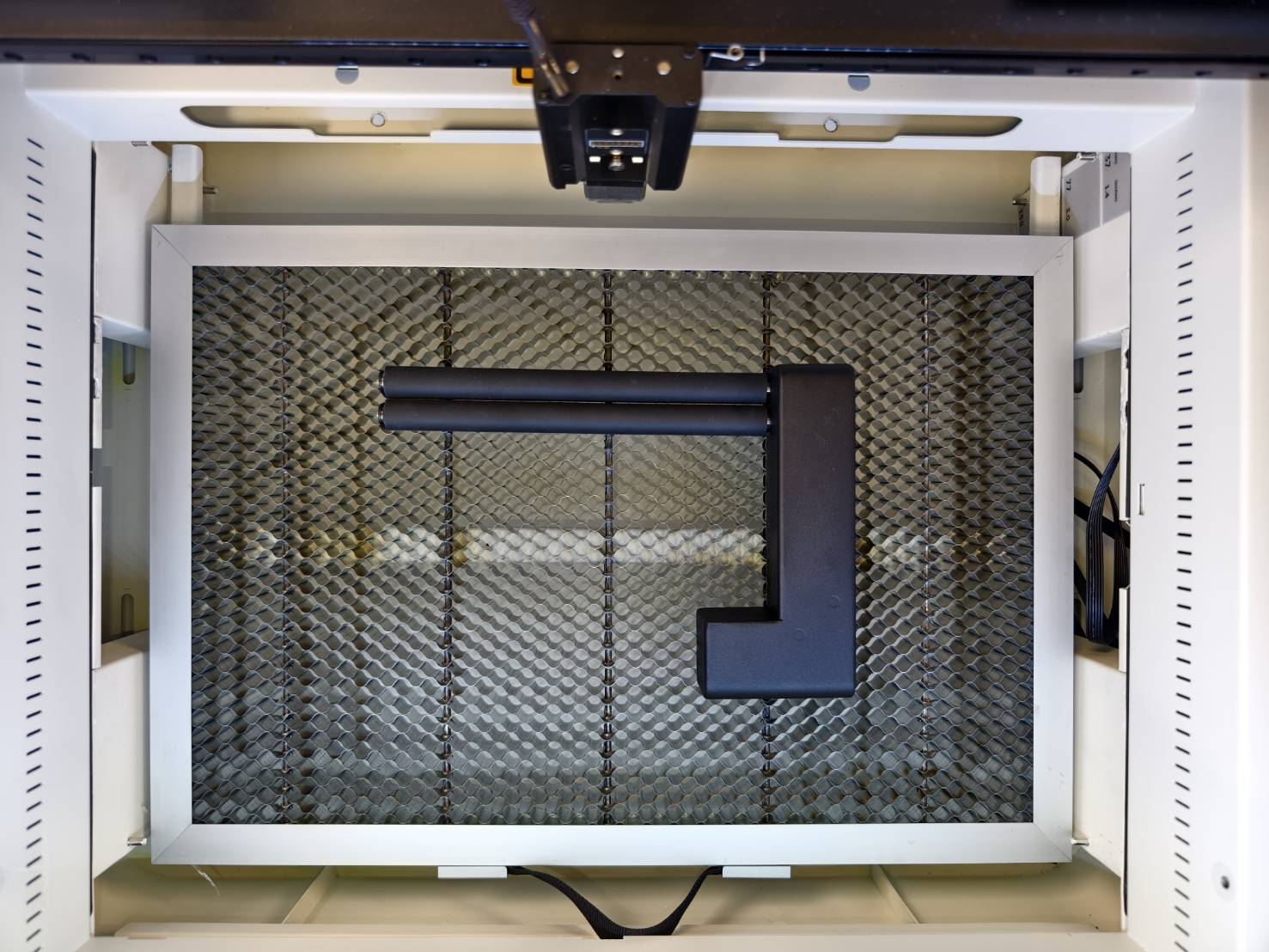

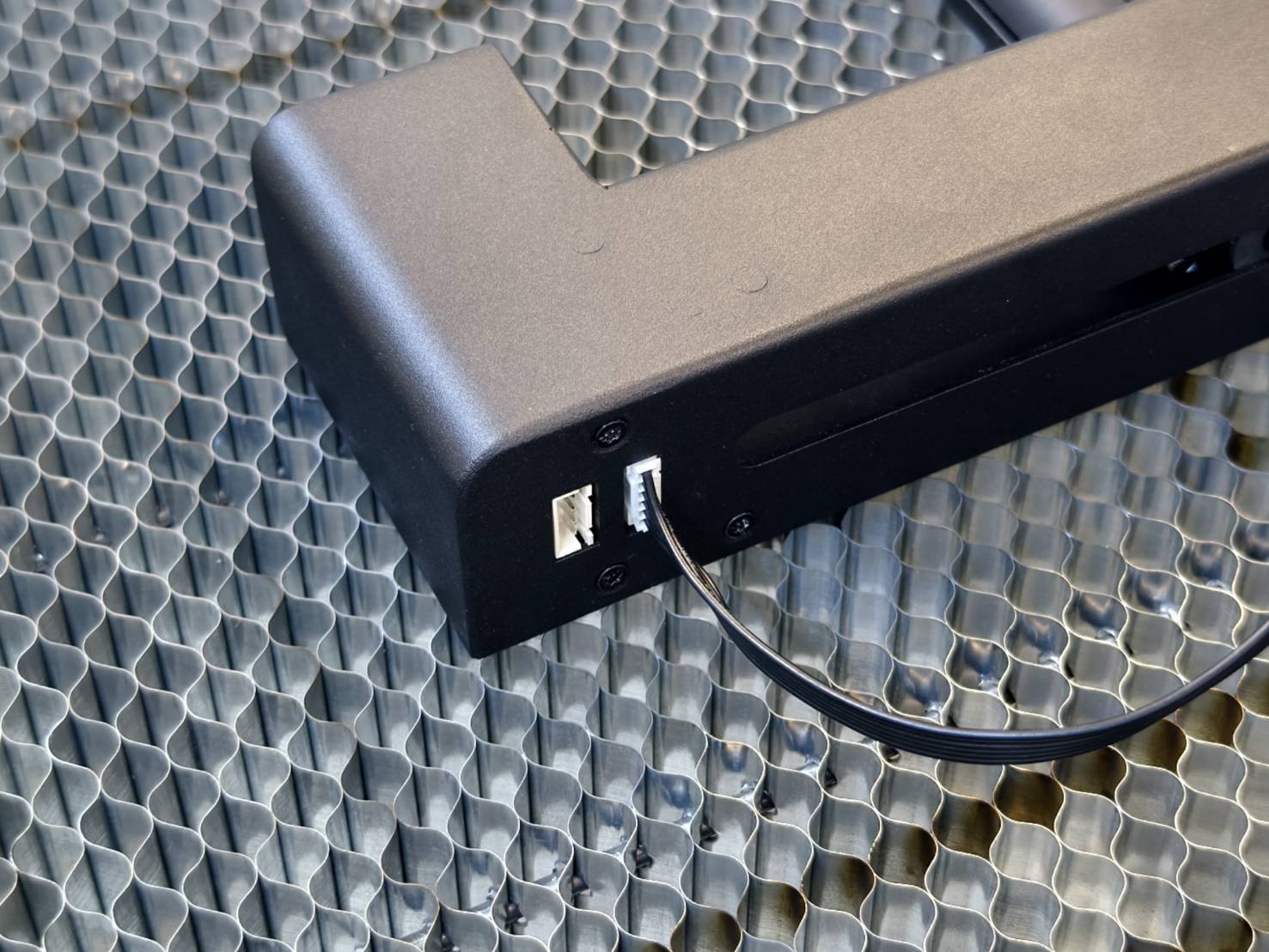

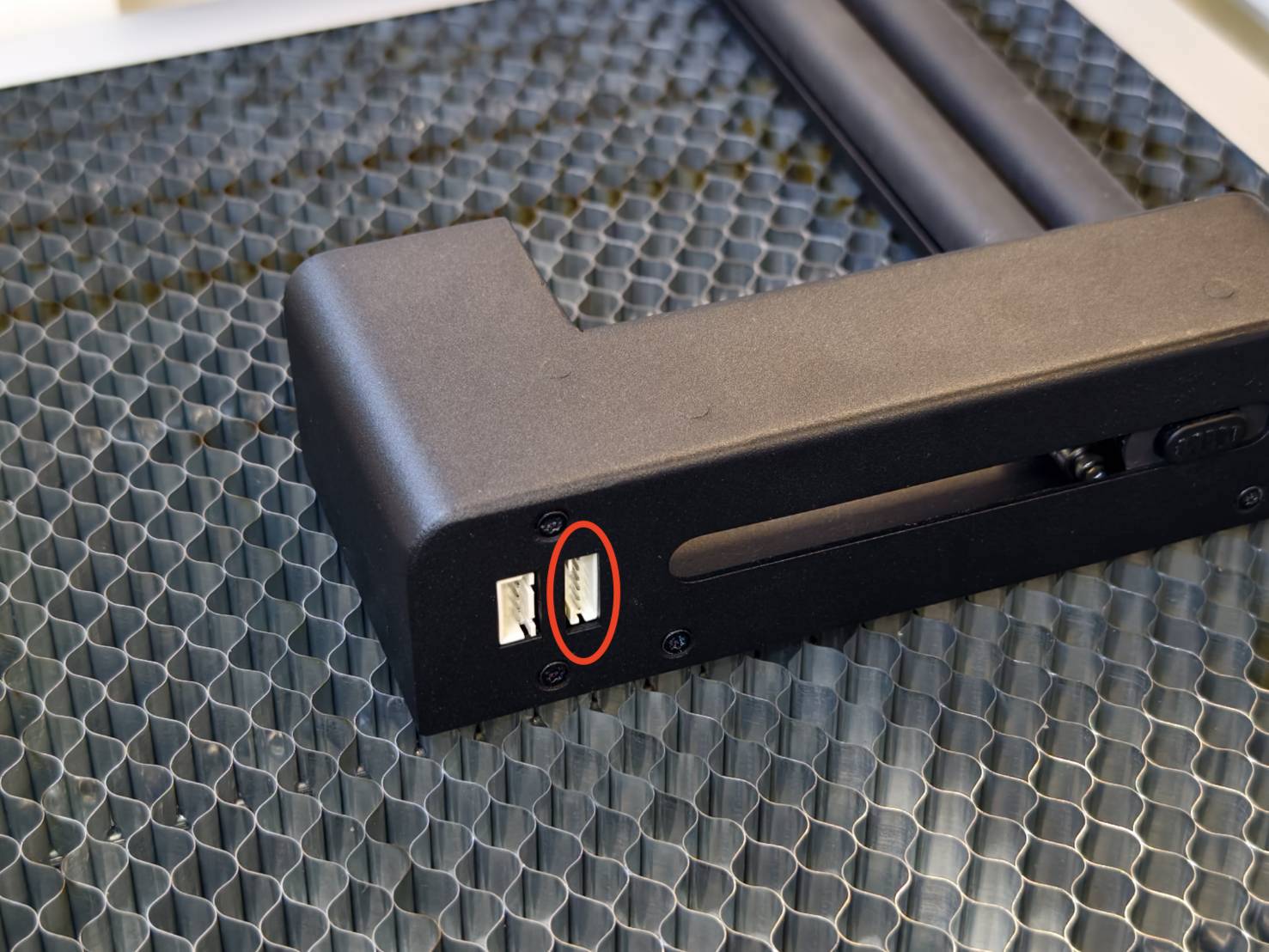

ضع الدوار في الماكينة وأدخل الكابل في الدوار.
الخطوة 6.1
(تخطَّ إلى الخطوة 7 إذا كنت لا تستخدم وحدة الطباعة.)

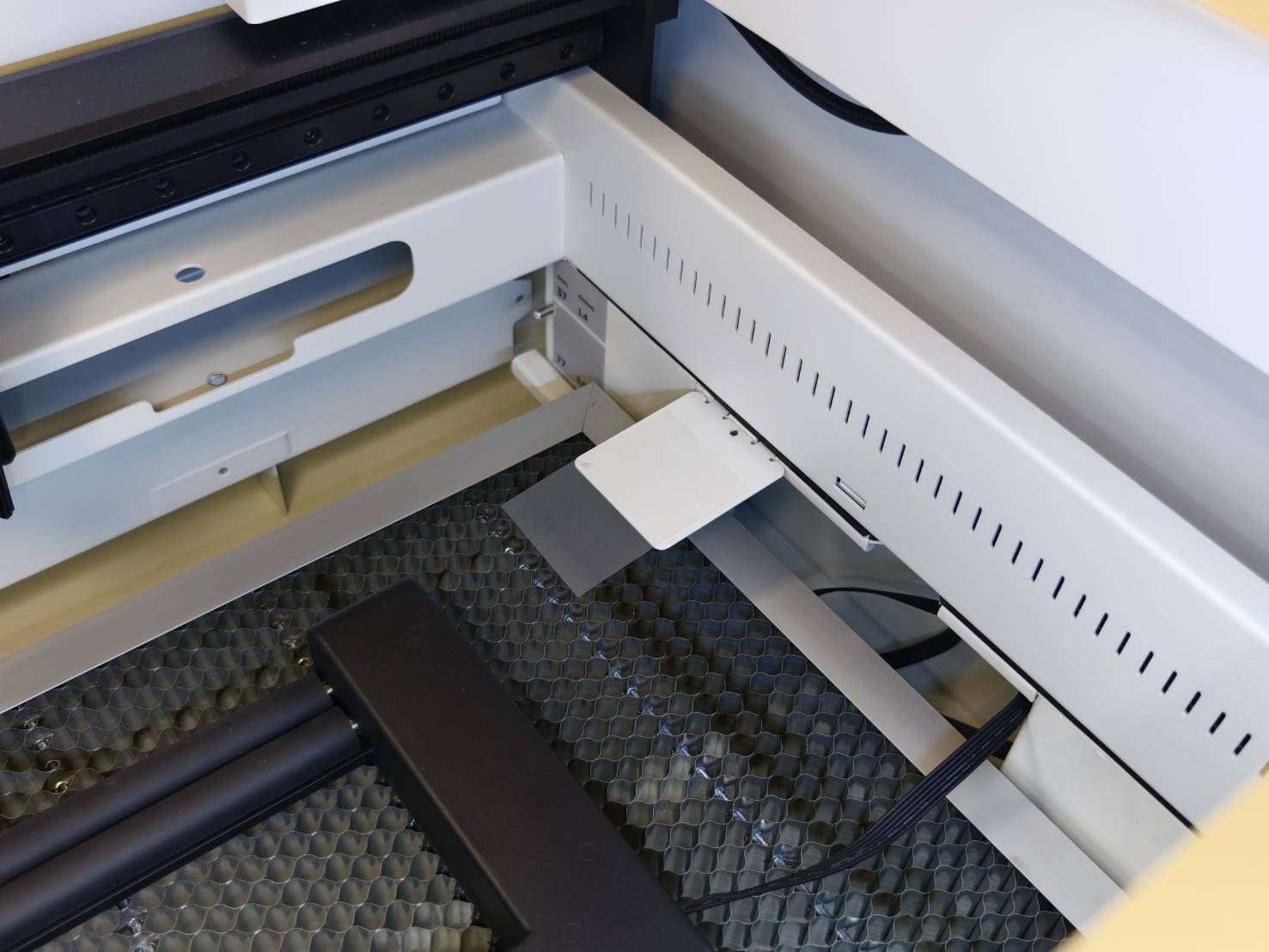

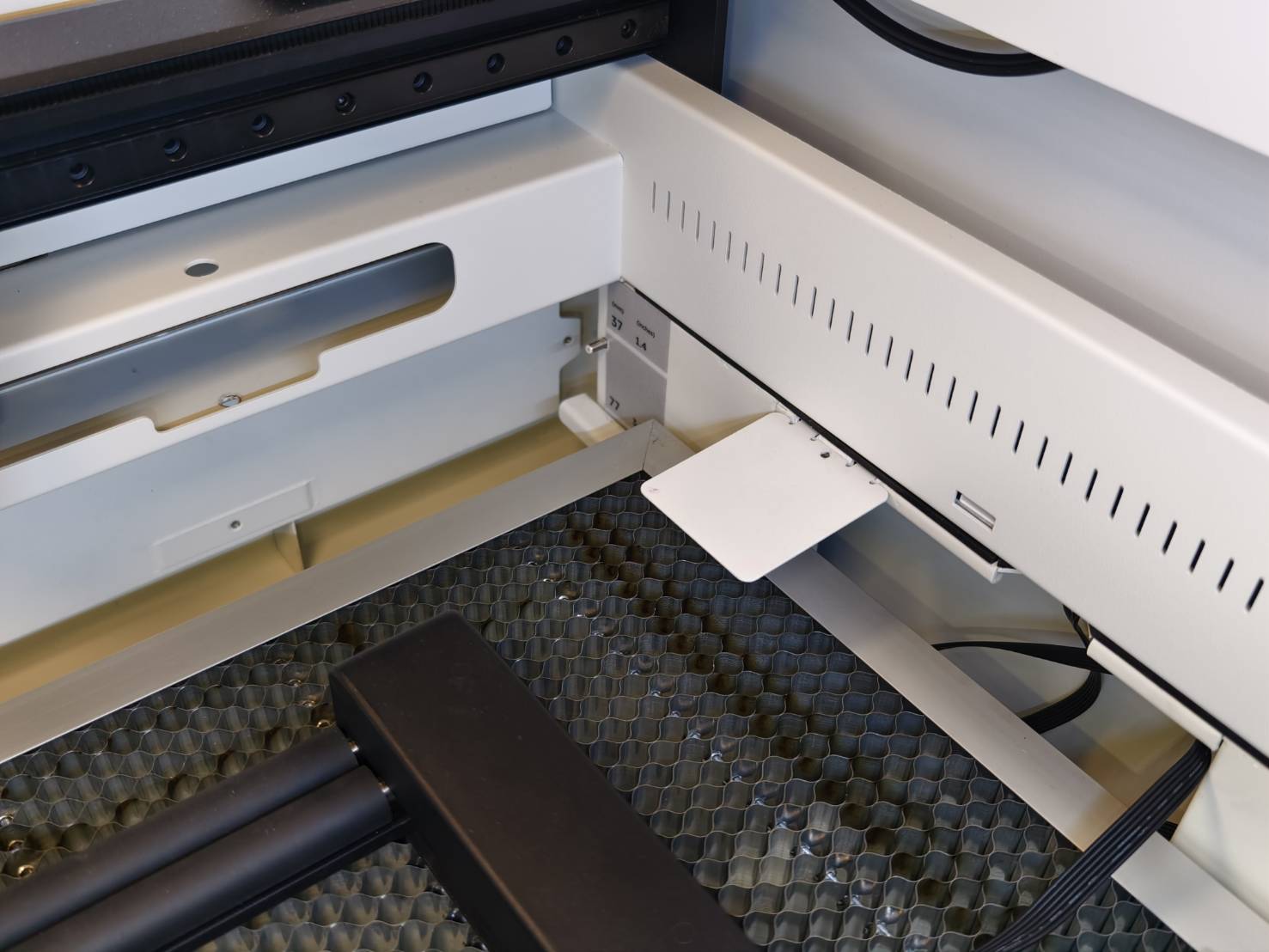

أخرج منصة الرش المسبق من الصندوق وأدخلها على الجانب. هذه اللوحة مصممة فقط لوحدة الطباعة من Ador. كما يوحي الاسم، ستكون منطقة الرش المسبق عند استخدام وحدة الطباعة مع الدوار. ضع ملصق التحضير على اللوحة لالتقاط الرش المسبق.
الخطوة 6.2

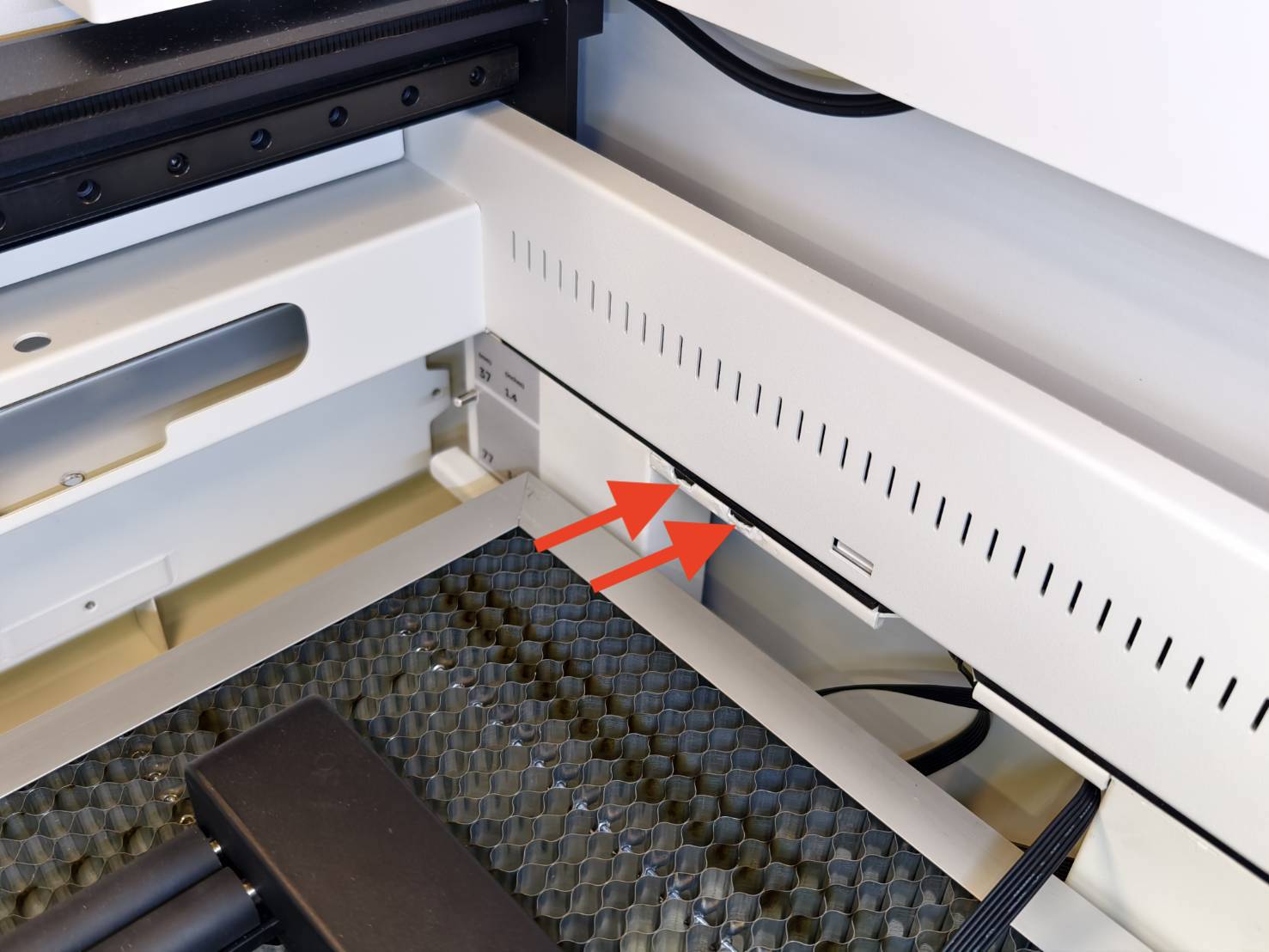

إذا كانت شبكة النحل الخاصة بك في الطبقة العلوية بسماكة 37mm / 1.4 بوصة، فلا داعي لتركيب لوحة الرش المسبق. ضع ملصق التحضير مباشرة حول الفتحتين.
الخطوة 7
تم الانتهاء بنجاح من تثبيت الأجهزة لقاعدة التمديد Ador والدوار 2.0.
اعتمادًا على الوحدة التي ستستخدمها، يرجى الرجوع إلى الروابط التالية لبدء استخدام وحدة الدوار.
