⚠️ تحذير: ميزة التمرير المباشر غير متوفرة في أوروبا.
|
الوصف
سيرشدك هذا المقال خلال إعداد وظيفة الحفر النافذ وبدء مهمة الحفر التجريبية بعد تثبيت الأجهزة.
للطباعة باستخدام الحفر النافذ، انظر Ador - دليل طباعة الحفر النافذ.

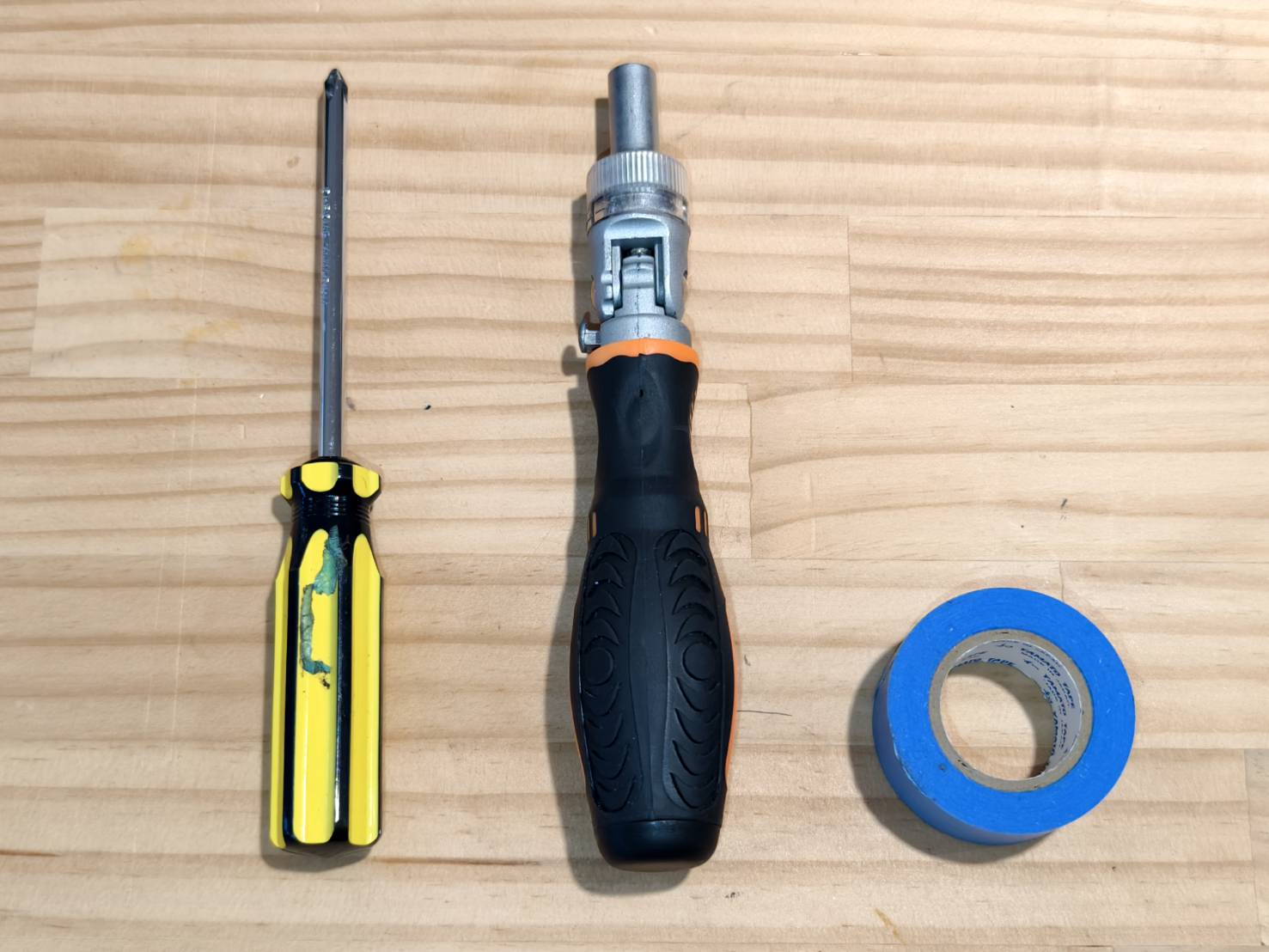

الأدوات
| 1 | مفك براغي فيليبس |
| 2 | مفك مقبس سداسي (7 مم) |
| 3 | شريط لاصق ورقي (اختياري) |
الخطوة 1
افصل الماكينة والقاعدة إذا كانتا مجمعتين.
الخطوة 2

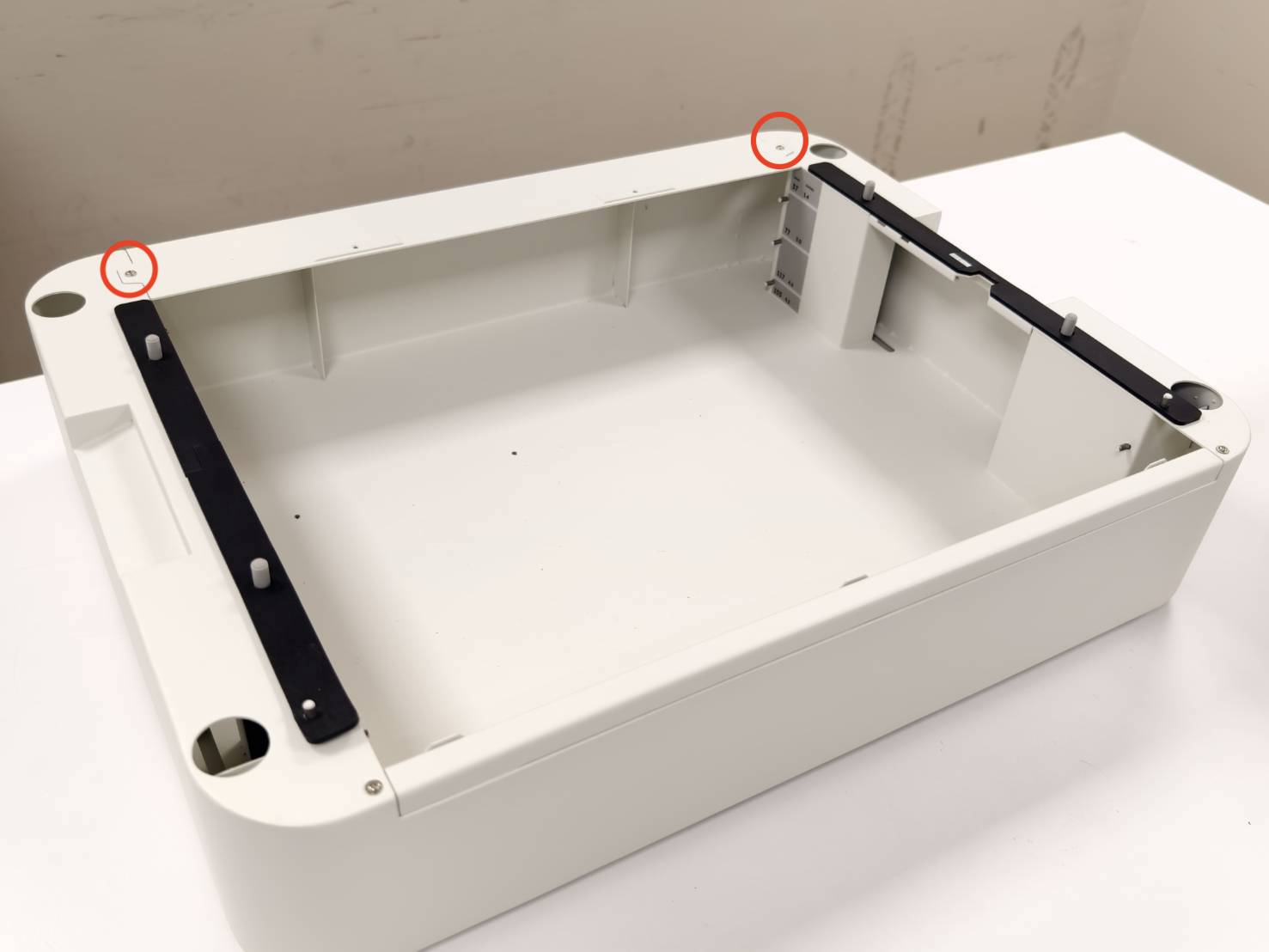

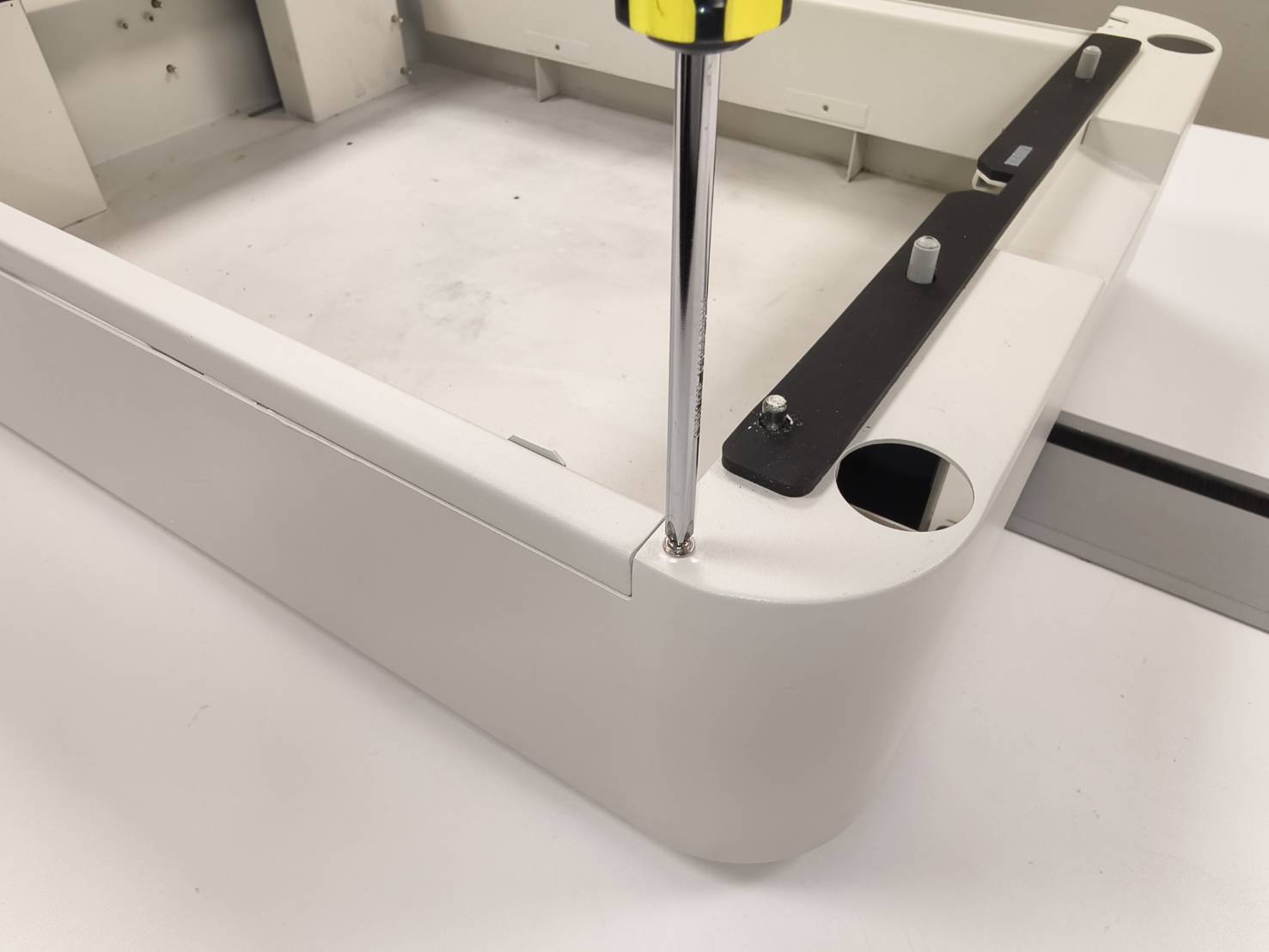

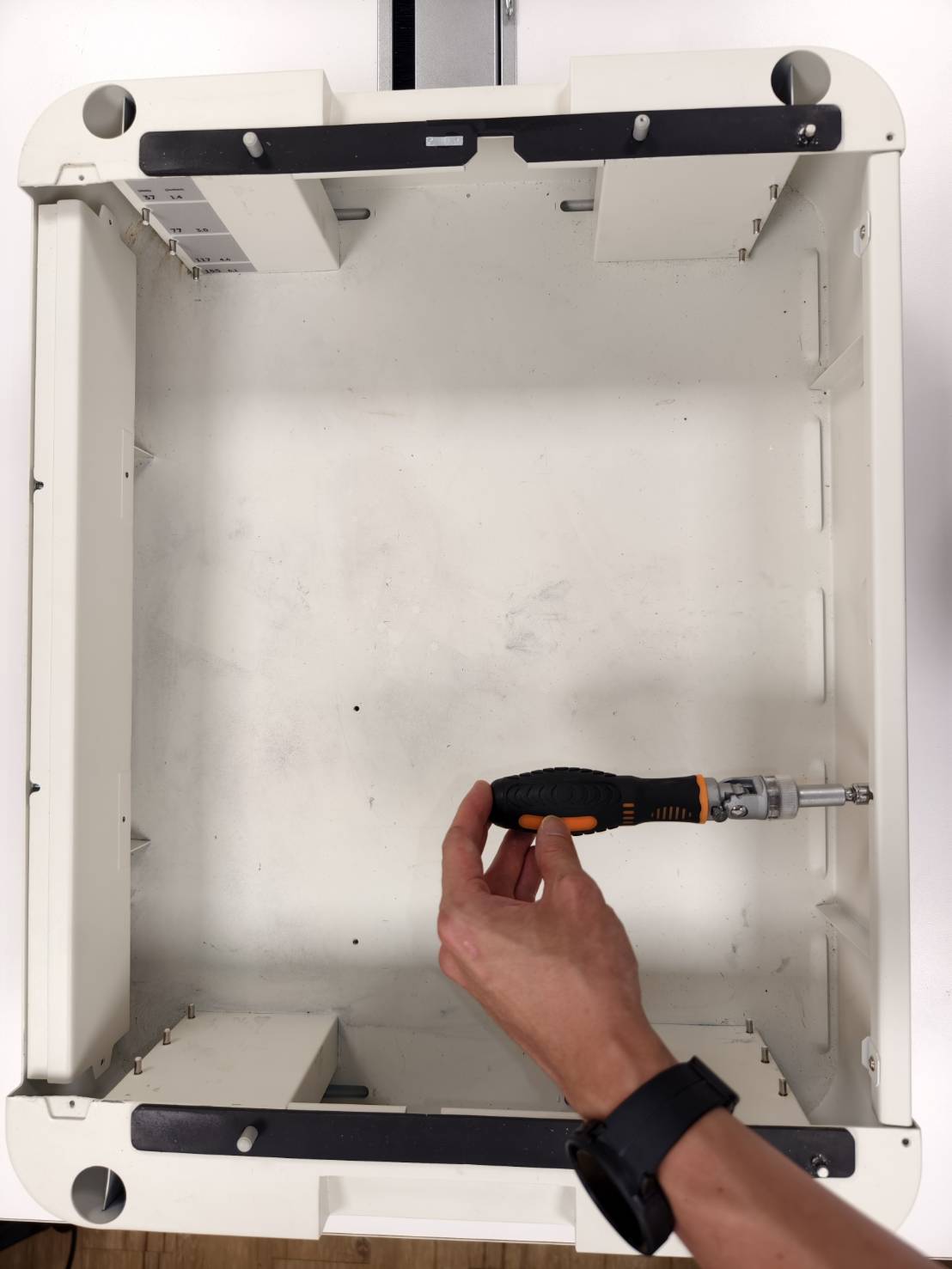

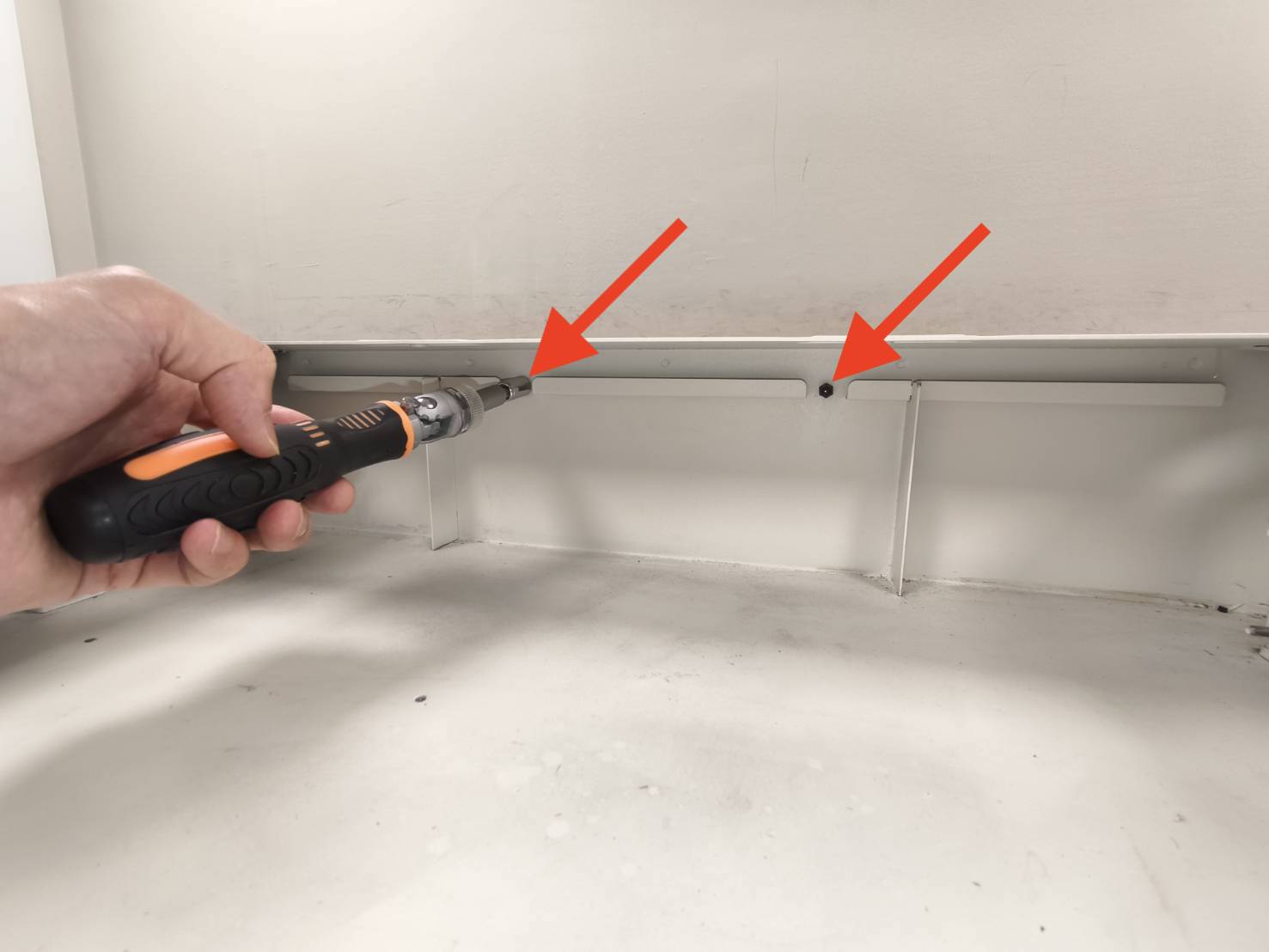

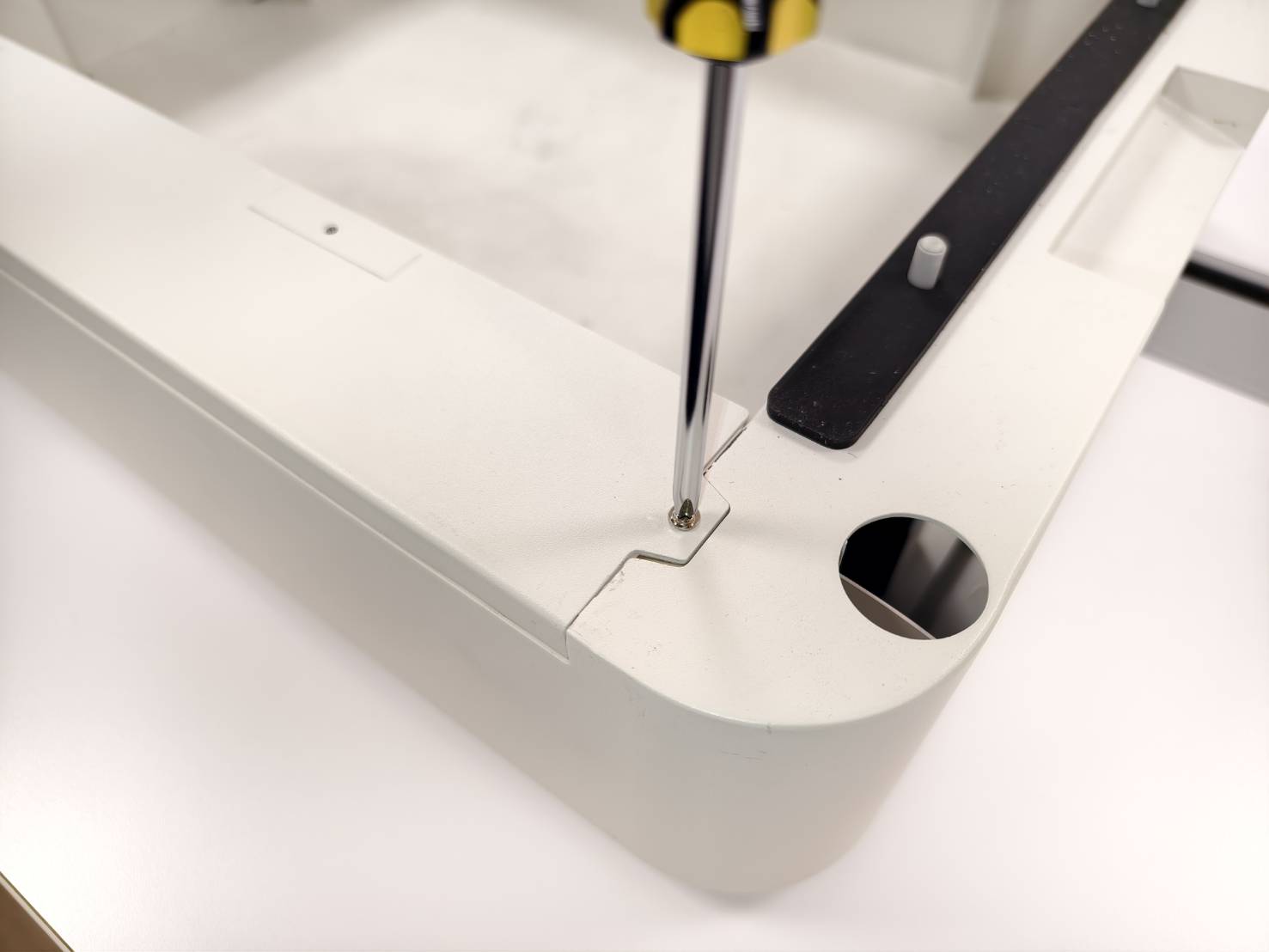

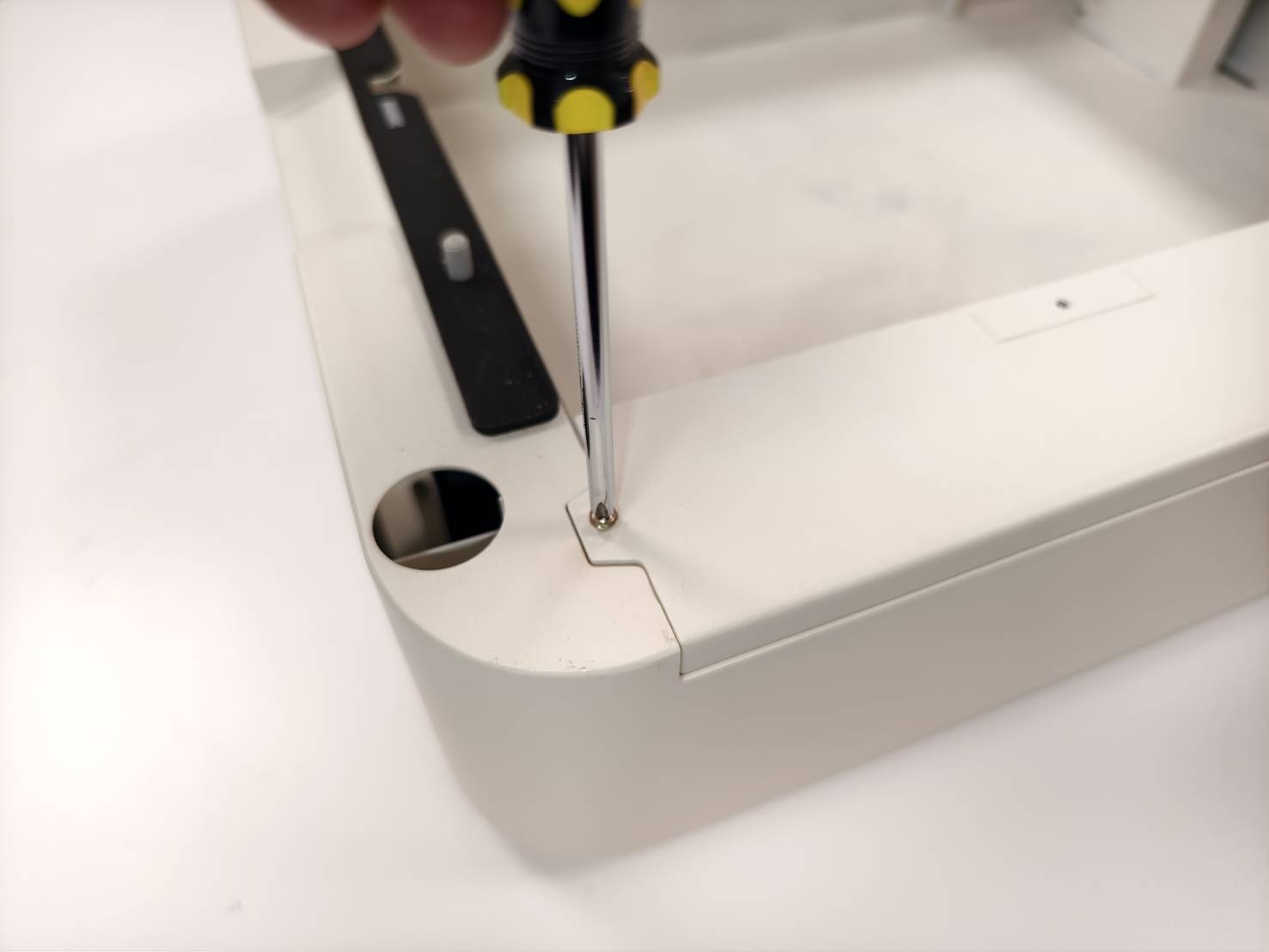

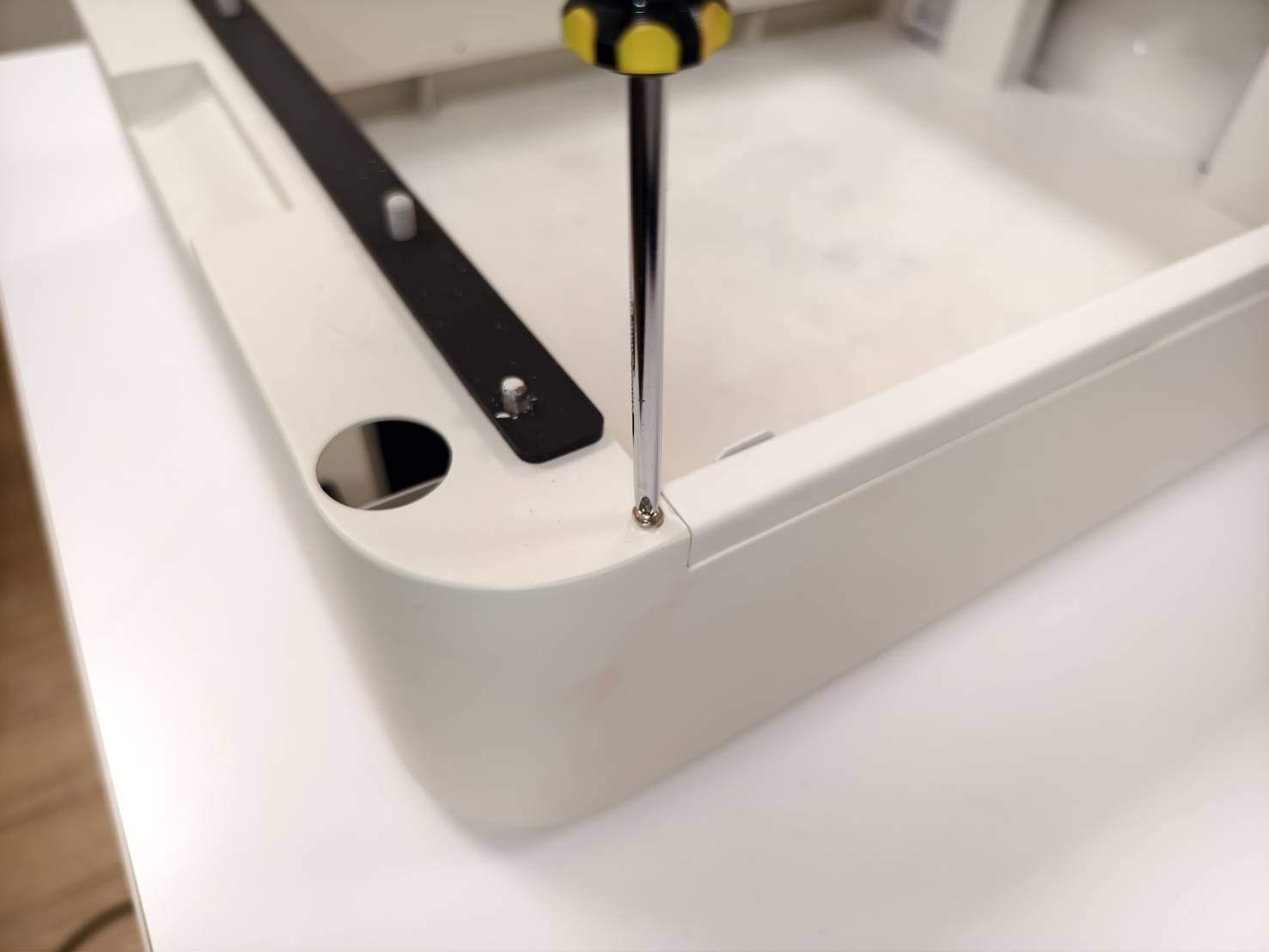

قم بفك هذين البرغيين في الجزء الخلفي باستخدام مفك براغي فيليبس.
الخطوة 3

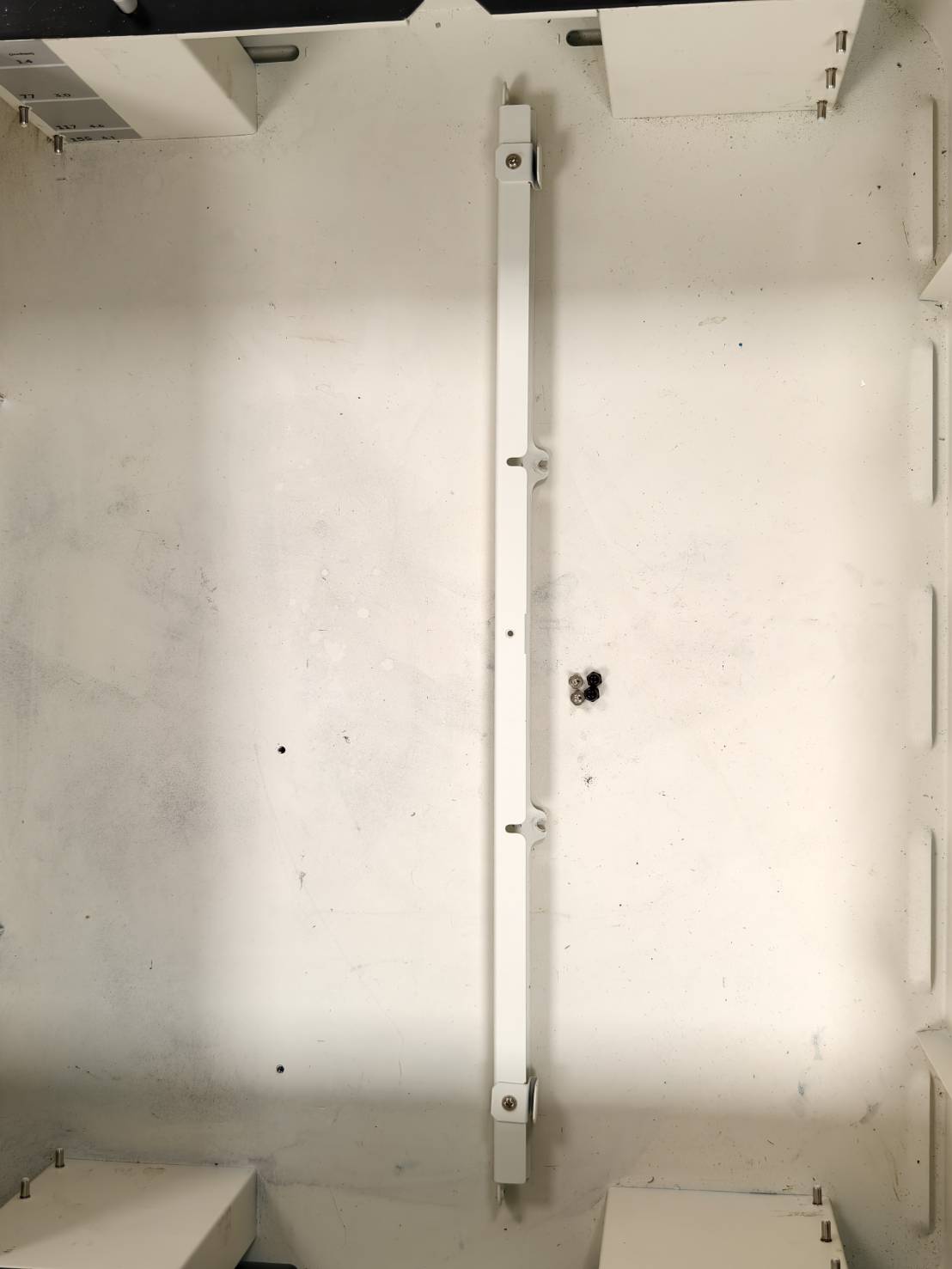

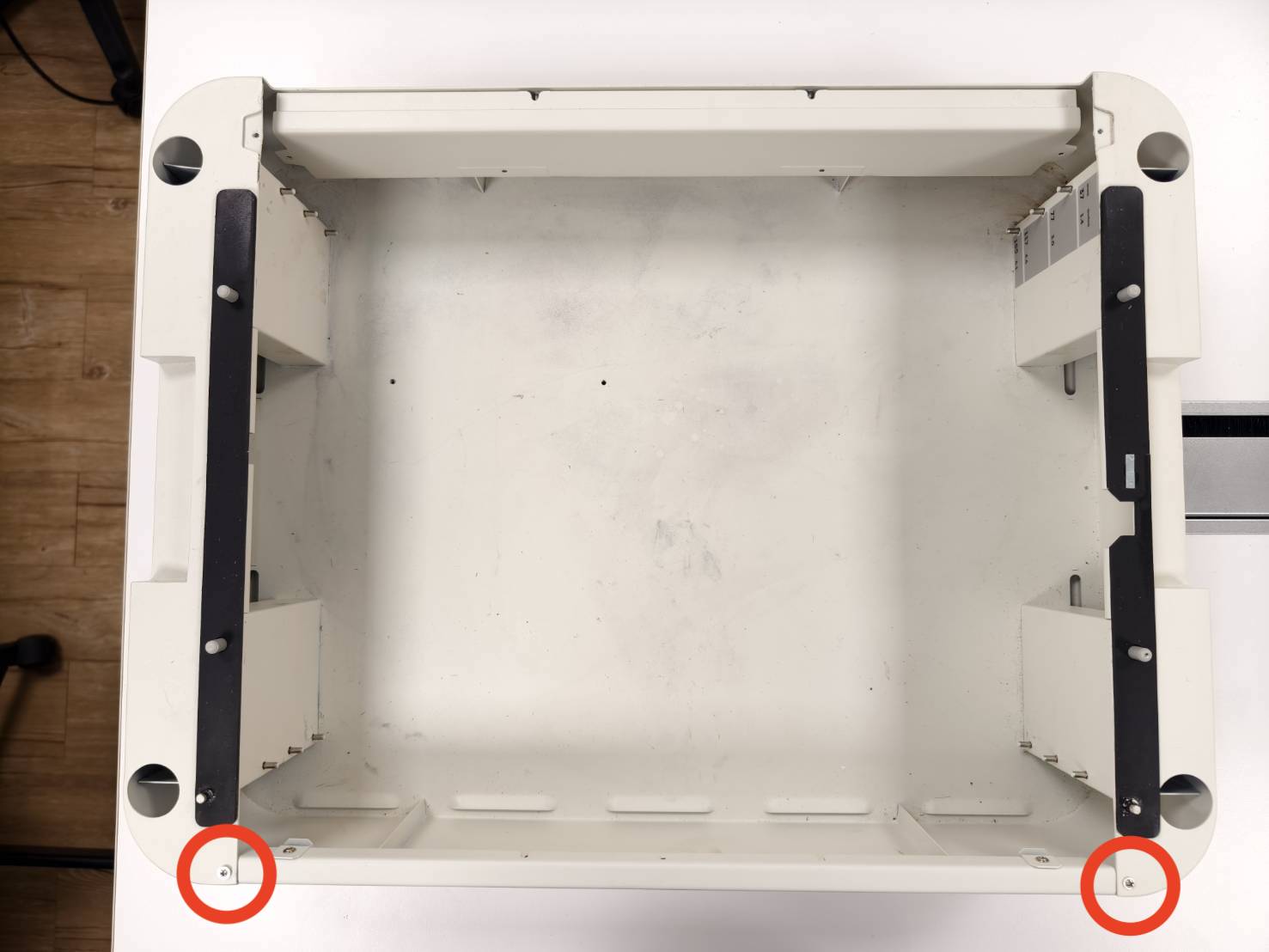

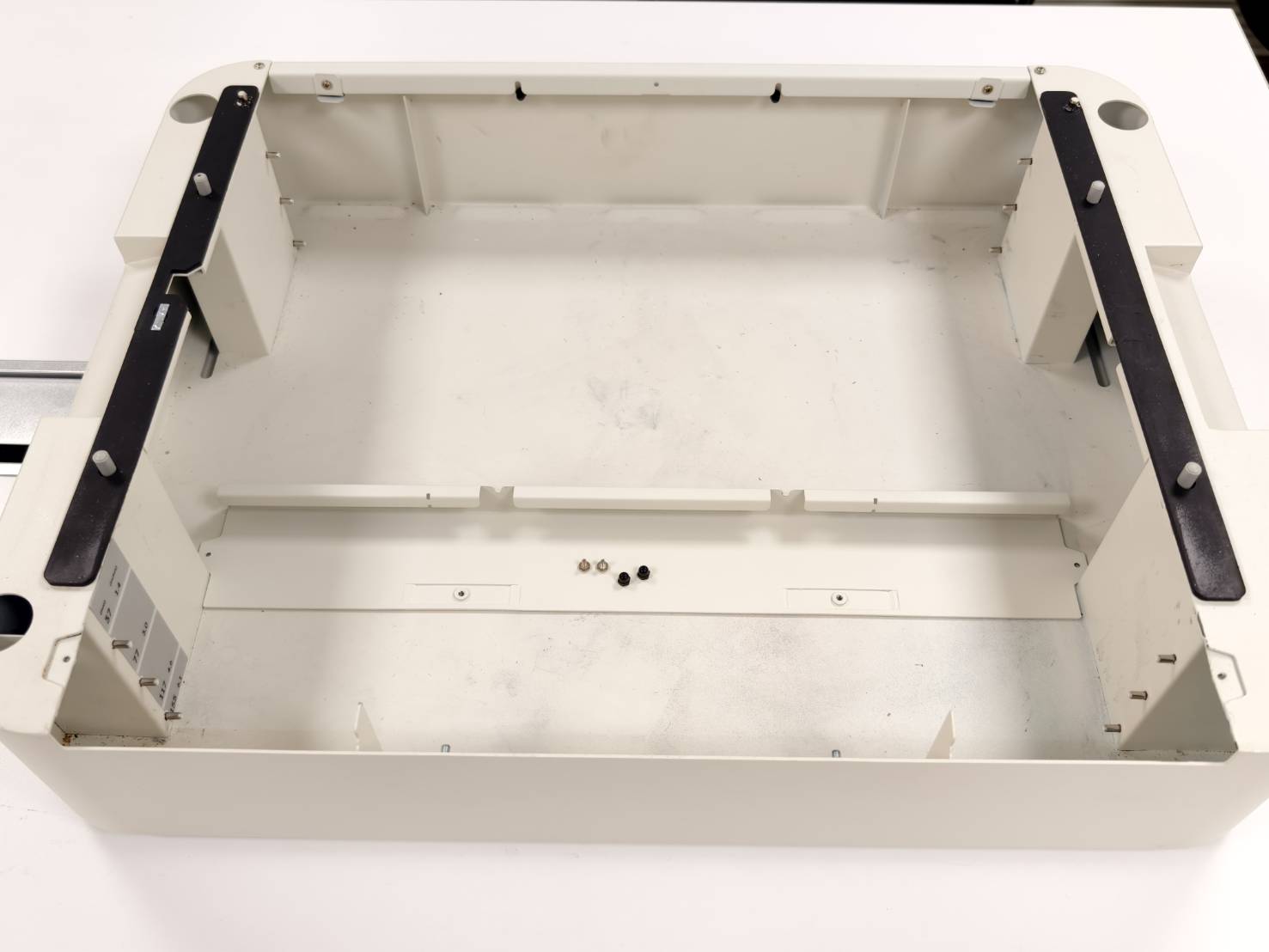

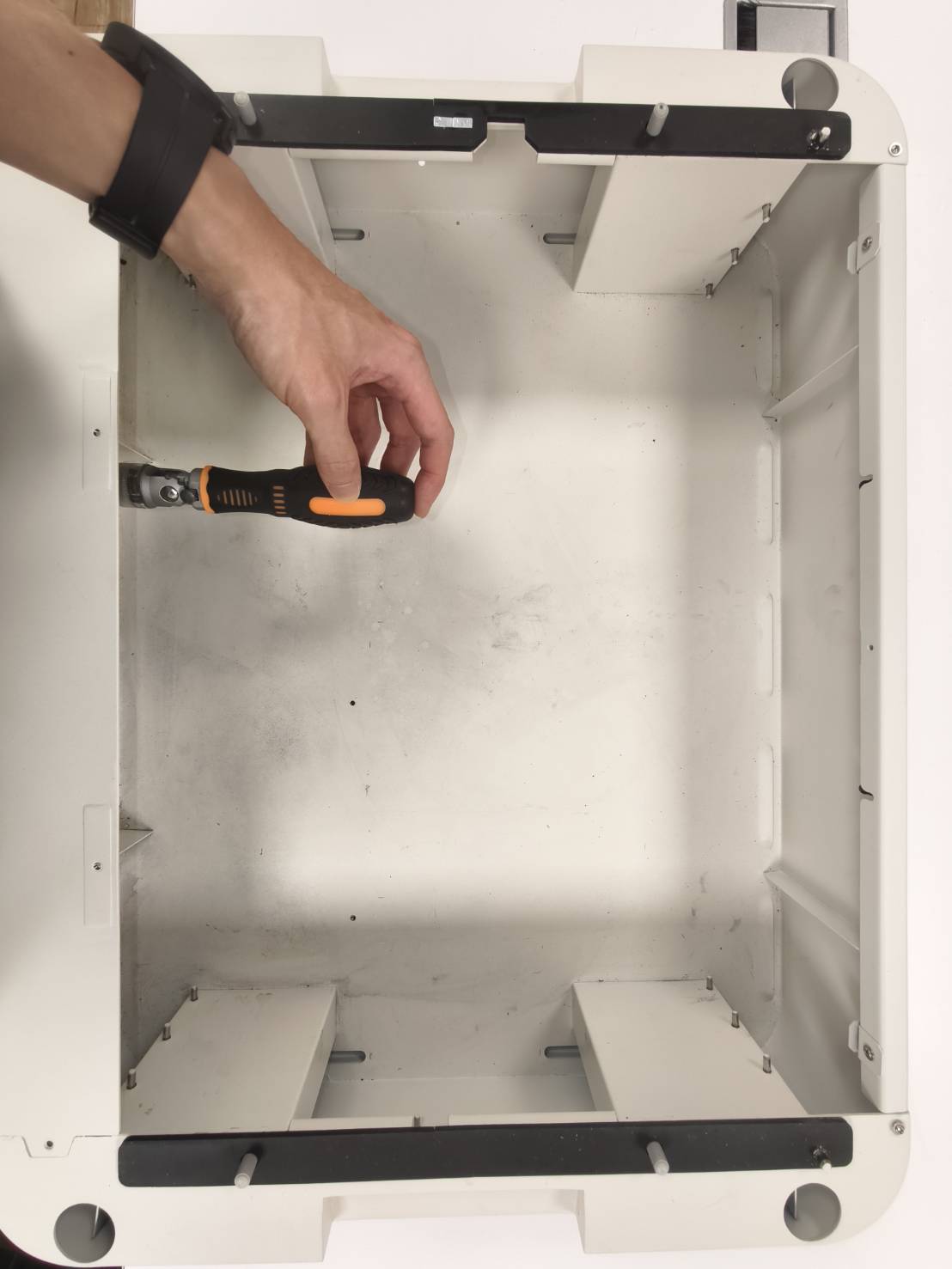

قم بفك البراغي الموجودة أسفل الإطار.
|
الخطوة 4
يمكن بعد ذلك إزالة إطار المرور الخلفي.
(لن تكون البراغي ضرورية للمرور، ولكن يُنصح بالاحتفاظ بها.)
الخطوة 5
ضع إطار المرور الخلفي في الموضع المخصص.
الخطوة 6

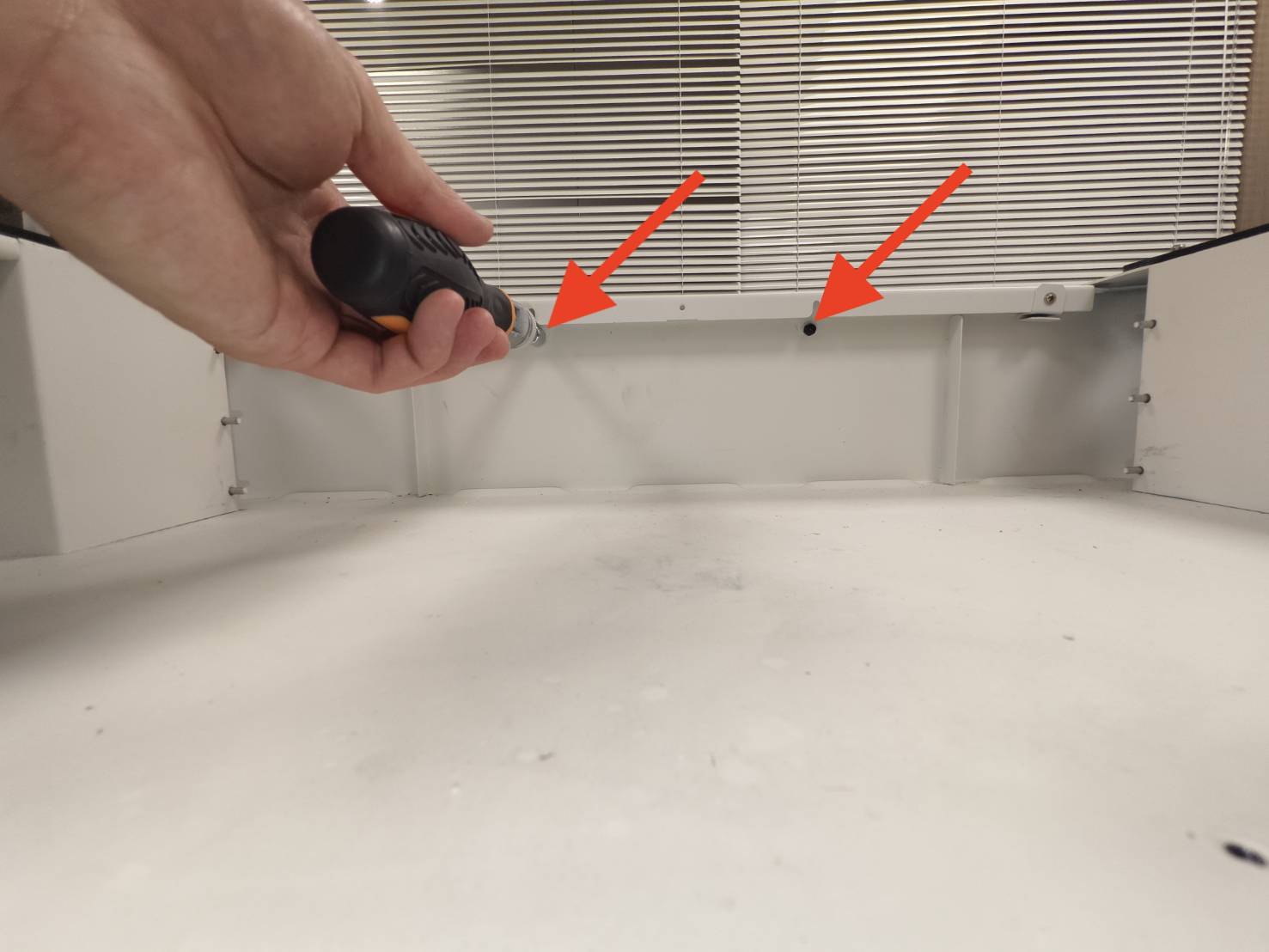

قم بفك البرغيين.
الخطوة 7
قم بفك البراغي الموجودة أسفل الإطار الأمامي.
|
الخطوة 8
يمكن بعد ذلك إزالة إطار المرور الأمامي.
الخطوة 9

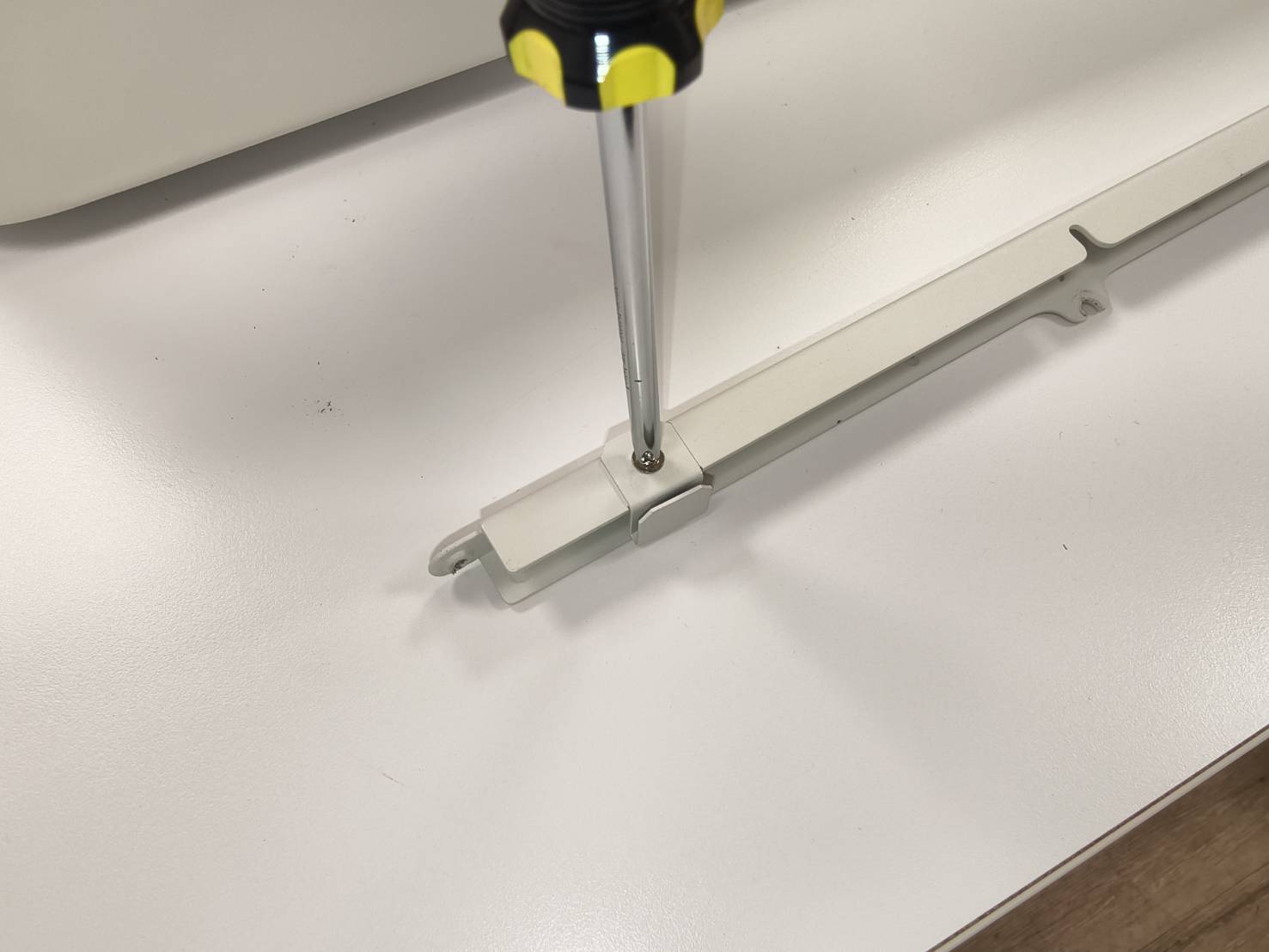

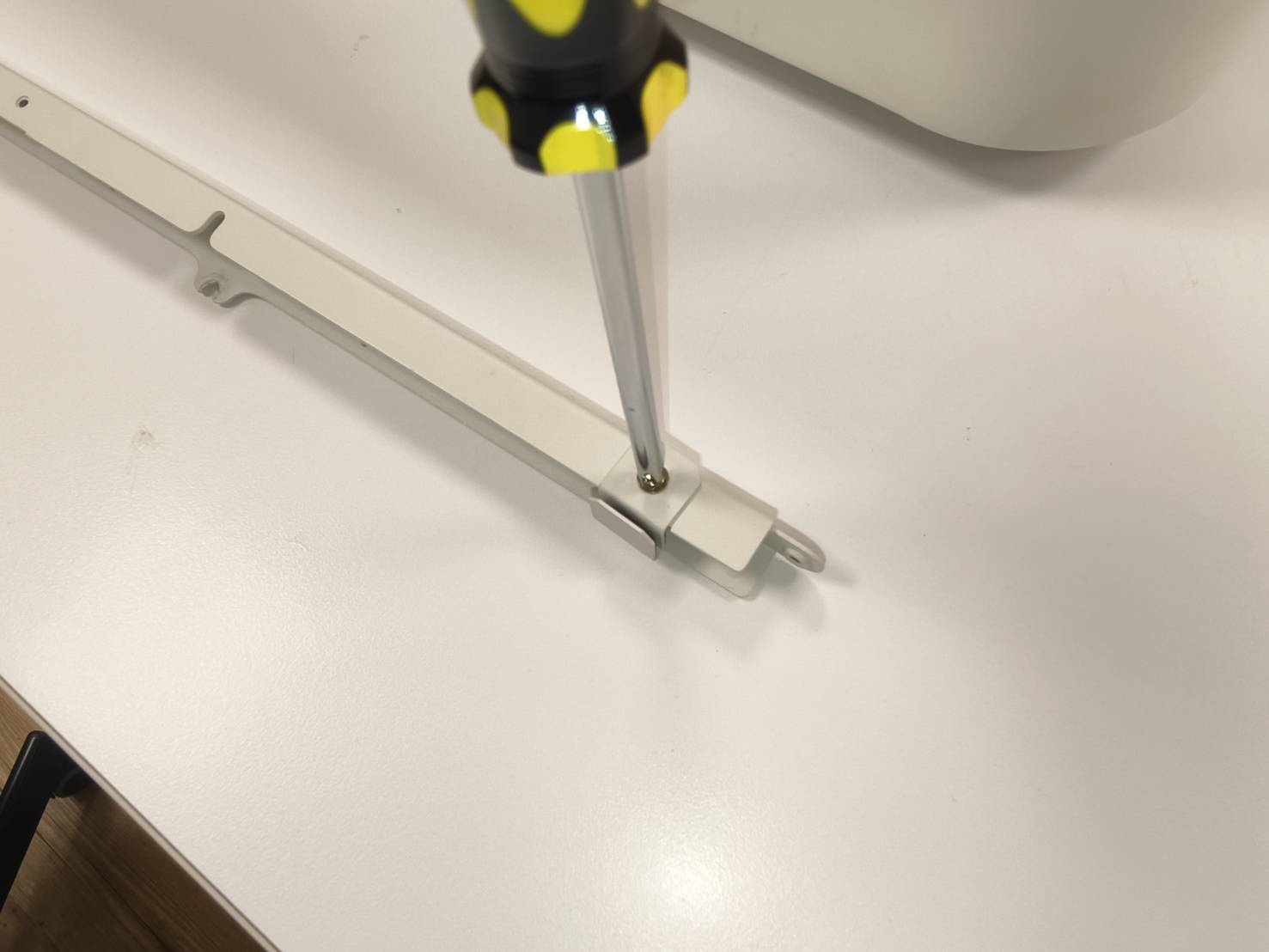

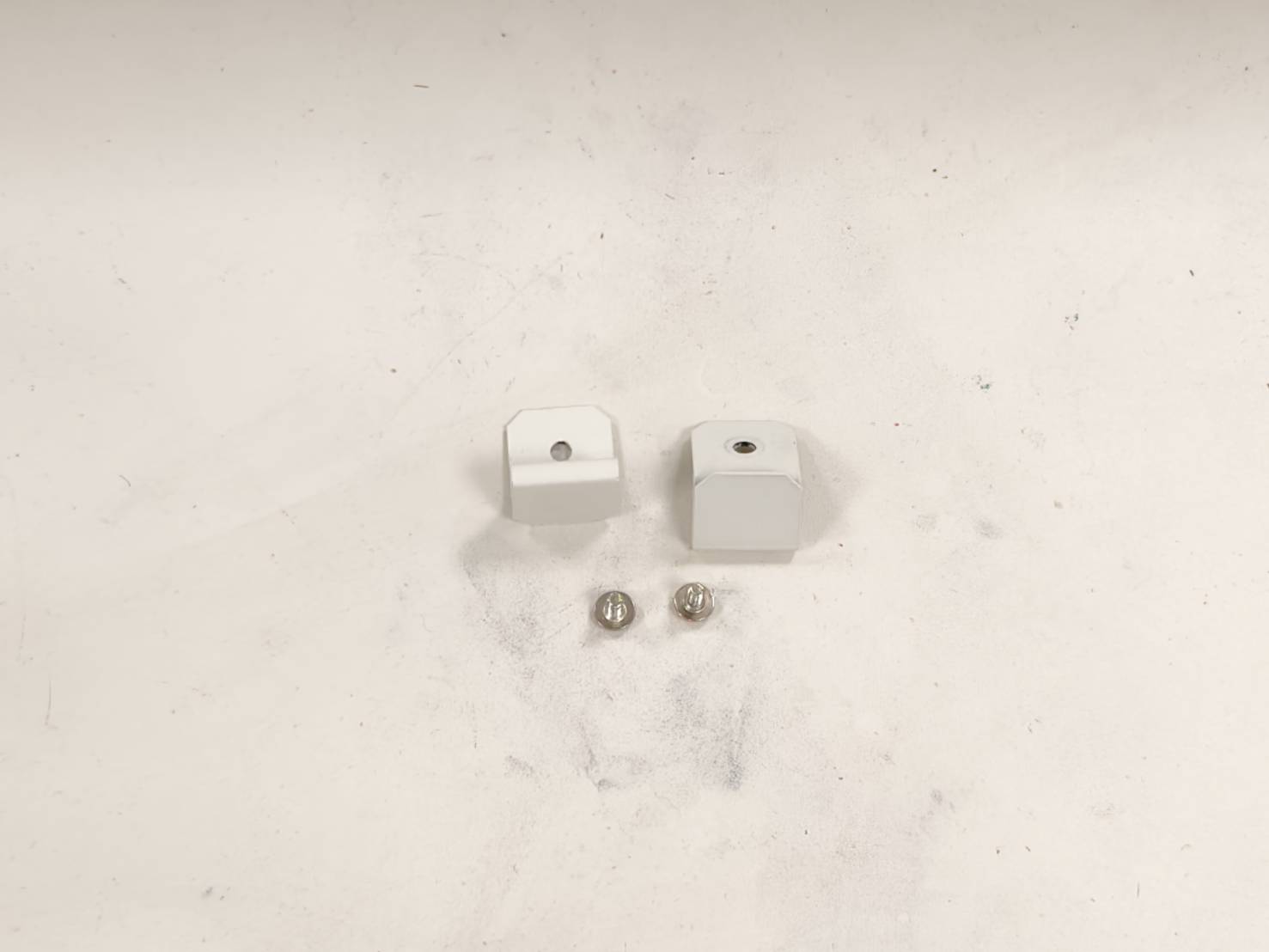

قم بإزالة المشبكين الموجودين على الإطارات الأمامية.
(لن تكون هناك حاجة لهذين المشبكين للمرور، ولكن يُقترح الاحتفاظ بهما في حالة وجود أي احتياجات مستقبلية. يرجى الرجوع إلى تركيب عدم المرور.)
الخطوة 10
ضع إطار المرور الأمامي في الموضع المخصص.
الخطوة 11
قم بتجميع الماكينة وقاعدة التمديد.
الخطوة 12

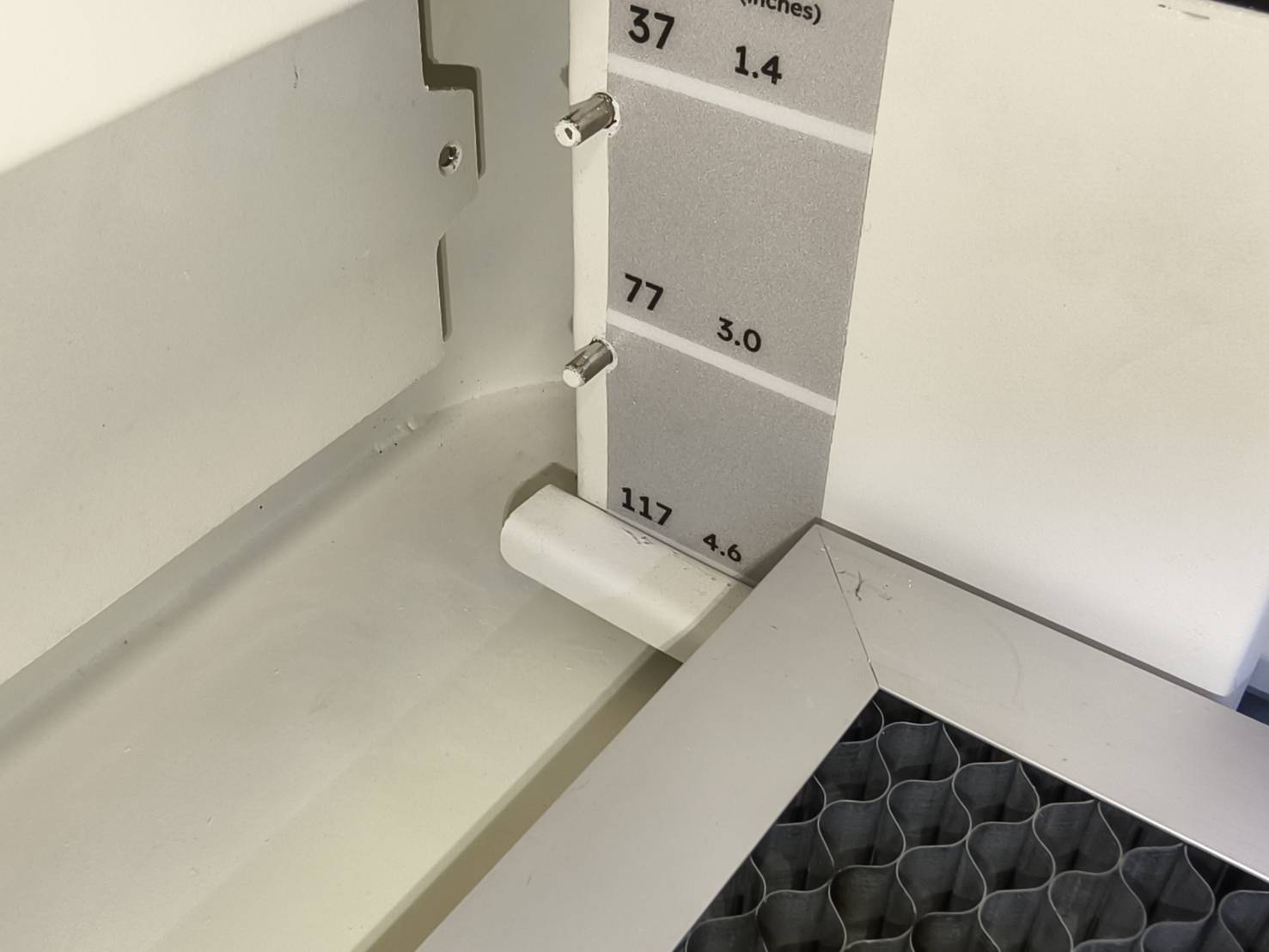

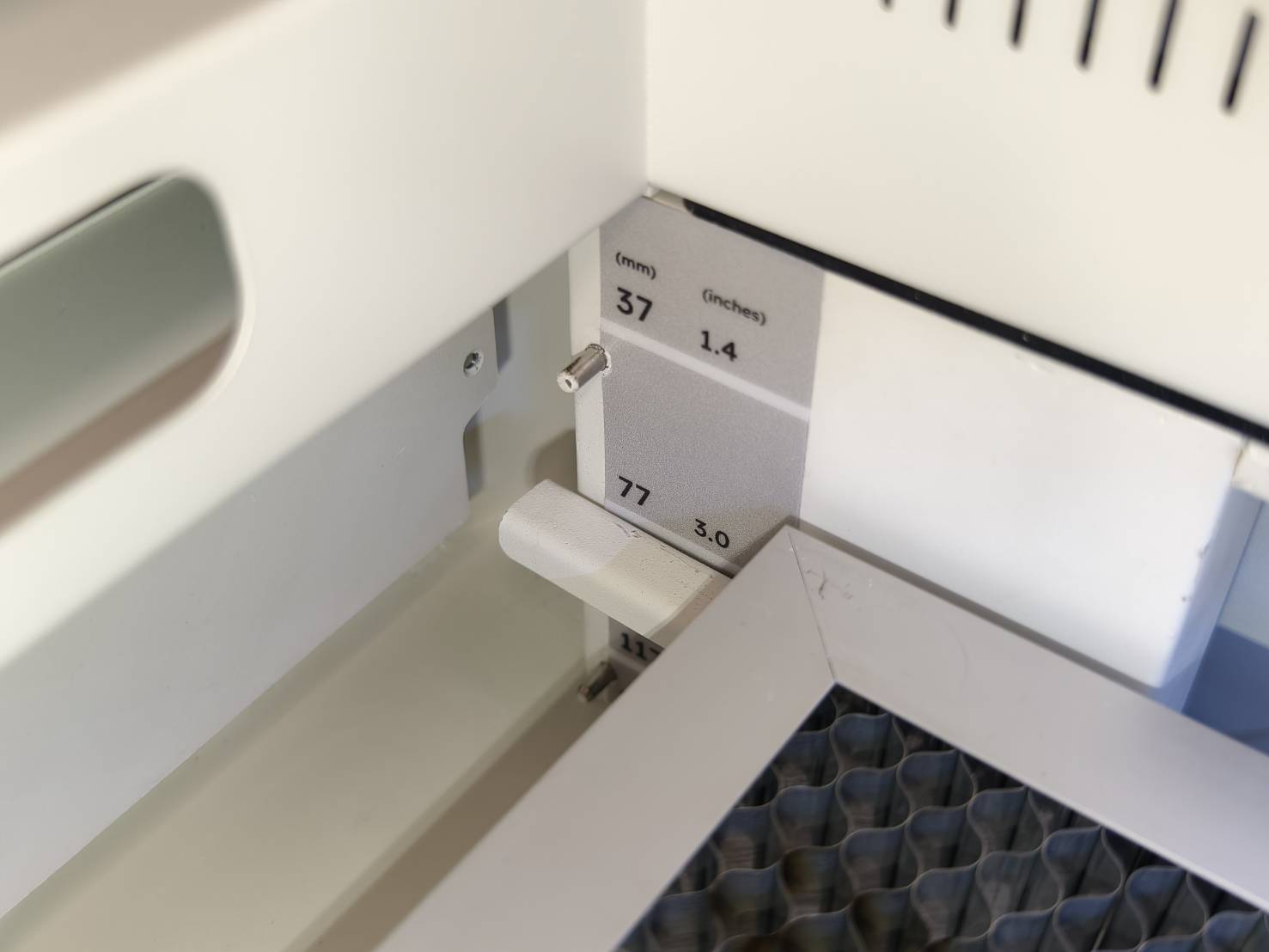

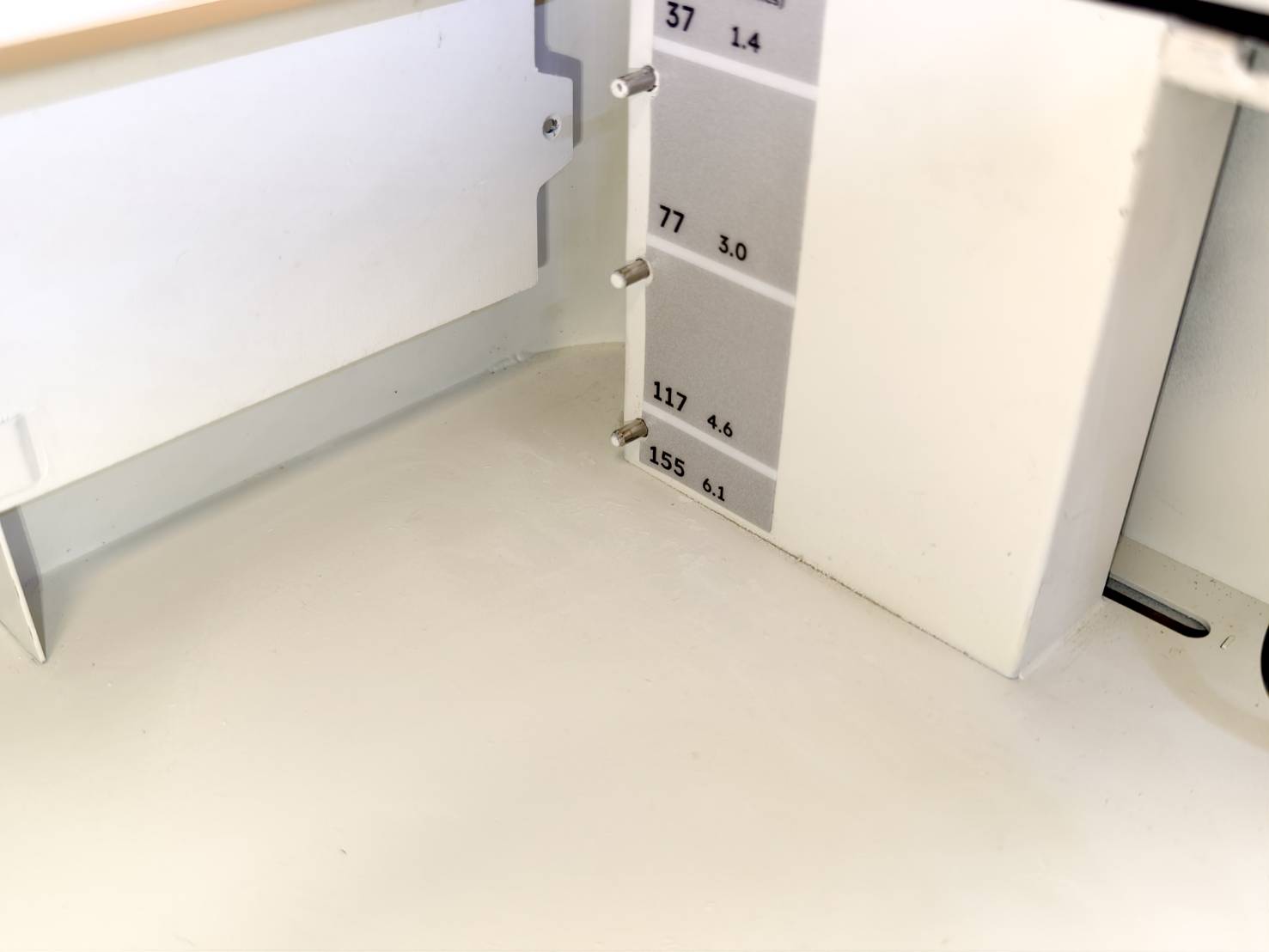

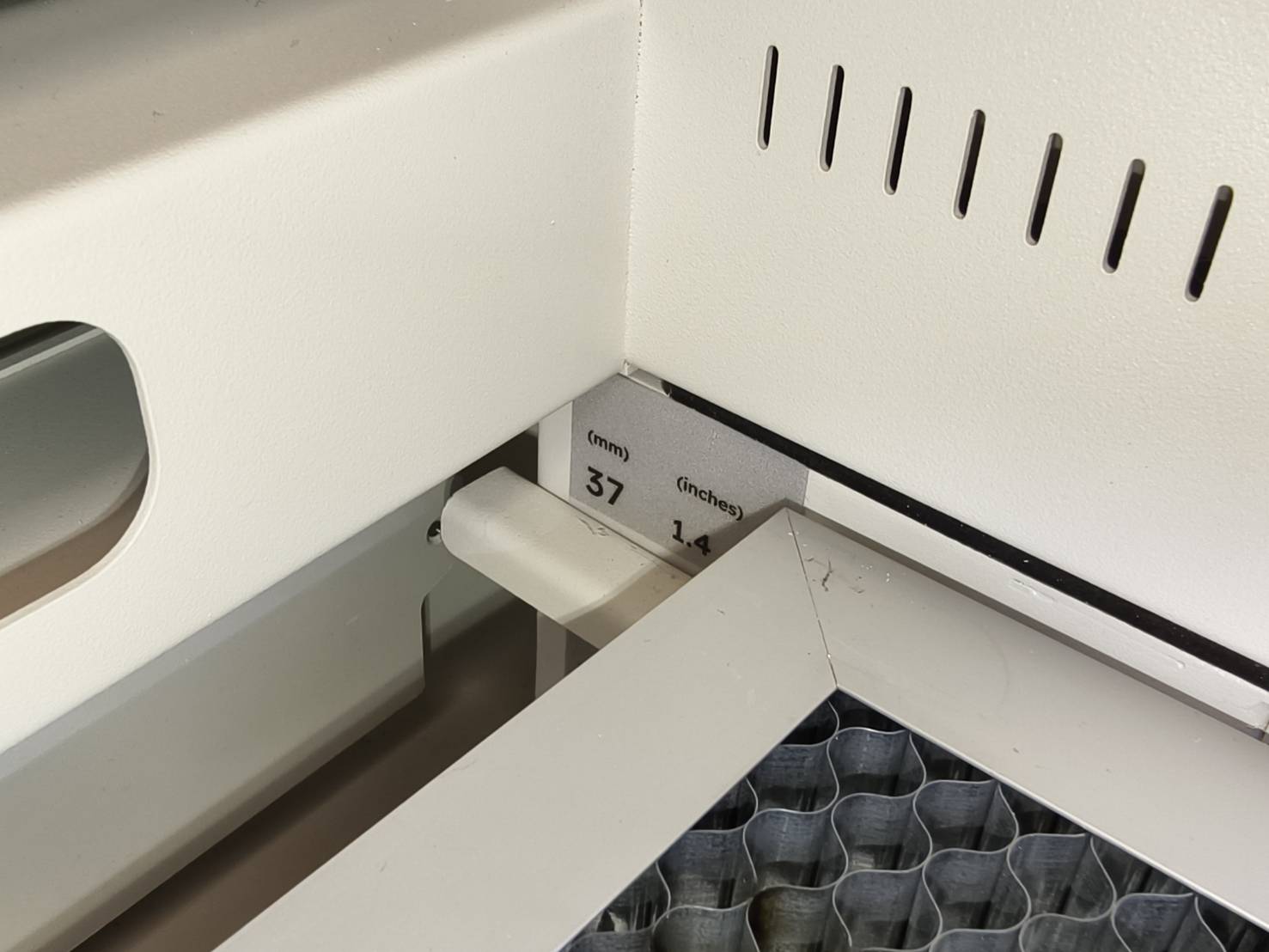

ضع قرص العسل في طبقة 37 مم/1.4 بوصة أو طبقة 77 مم/3.0 بوصة وفقًا لسُمك المادة الخاصة بك. يرجى الرجوع إلى المقالة الخاصة بتركيب قرص العسل.
| الطبقة | صورة |
نطاق الارتفاع |
| 37 مم / 1.4 بوصة | 0 - 3 مم | |
| 77 مم / 3.0 بوصة |
3 - 15 مم |
|
| 117 مم / 4.6 بوصة | غير متوفر للحفر النافذ | |
| 155 مم / 6.1 بوصة |
غير متوفر للحفر النافذ |
الخطوة 13

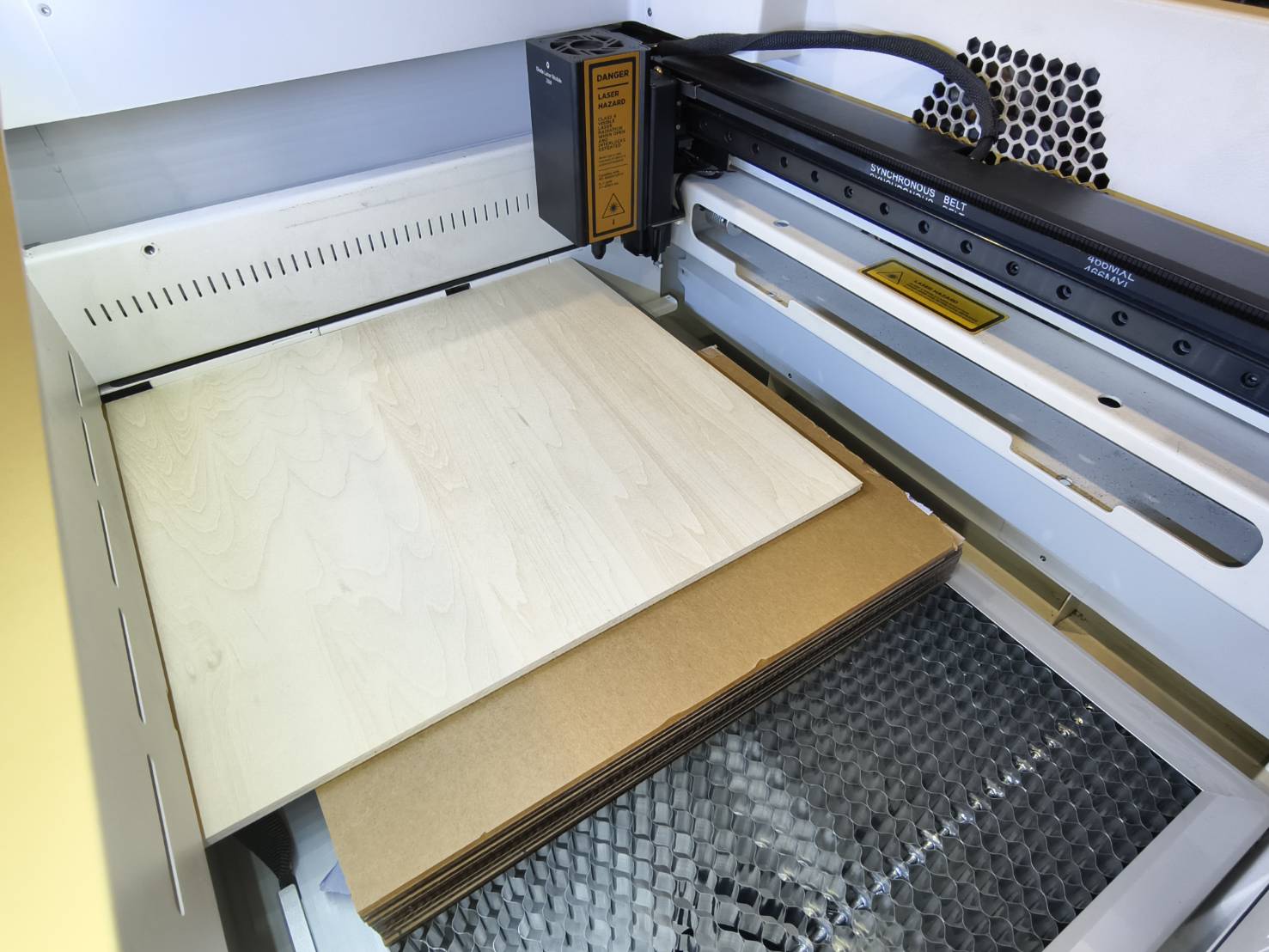

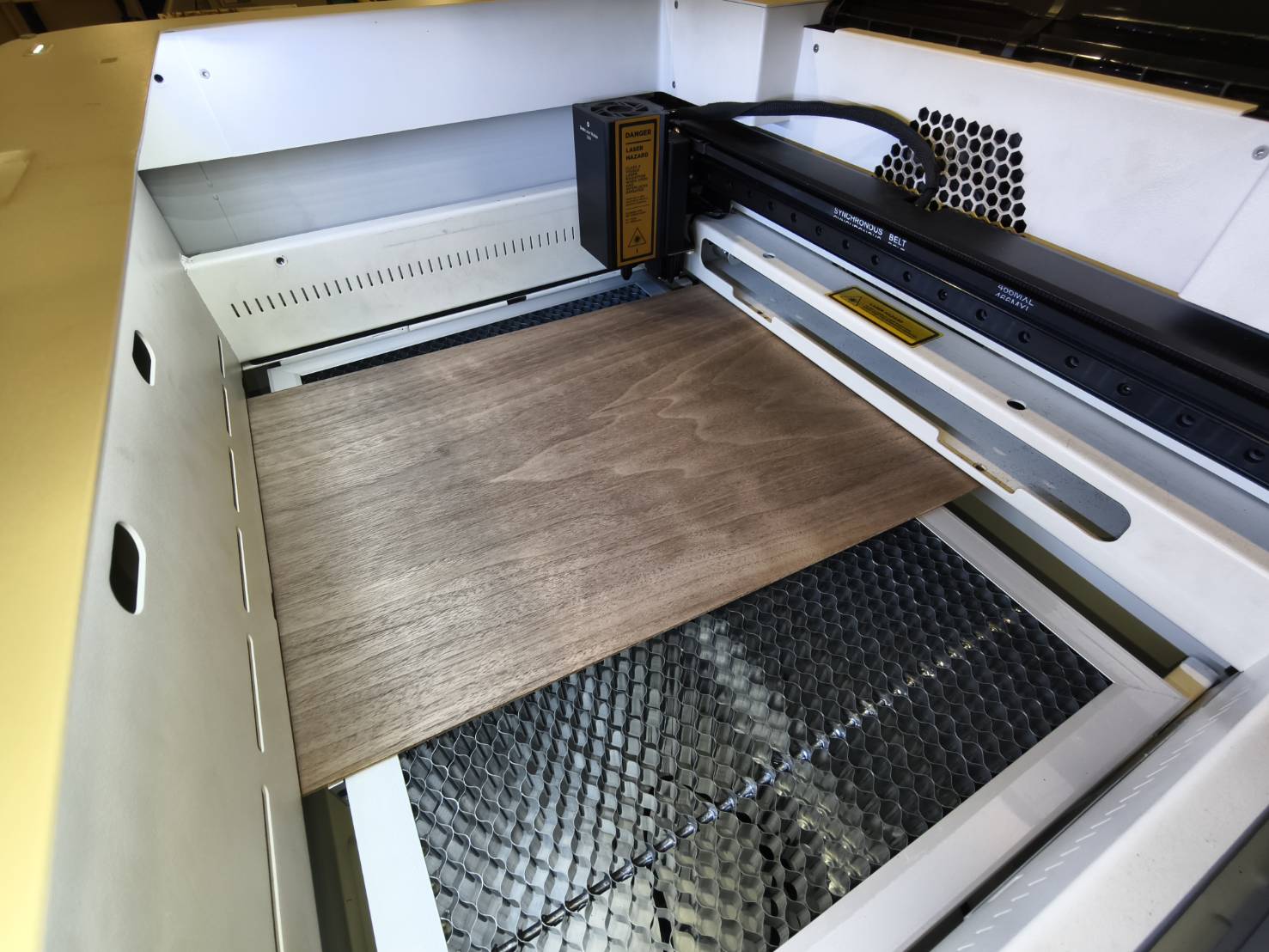

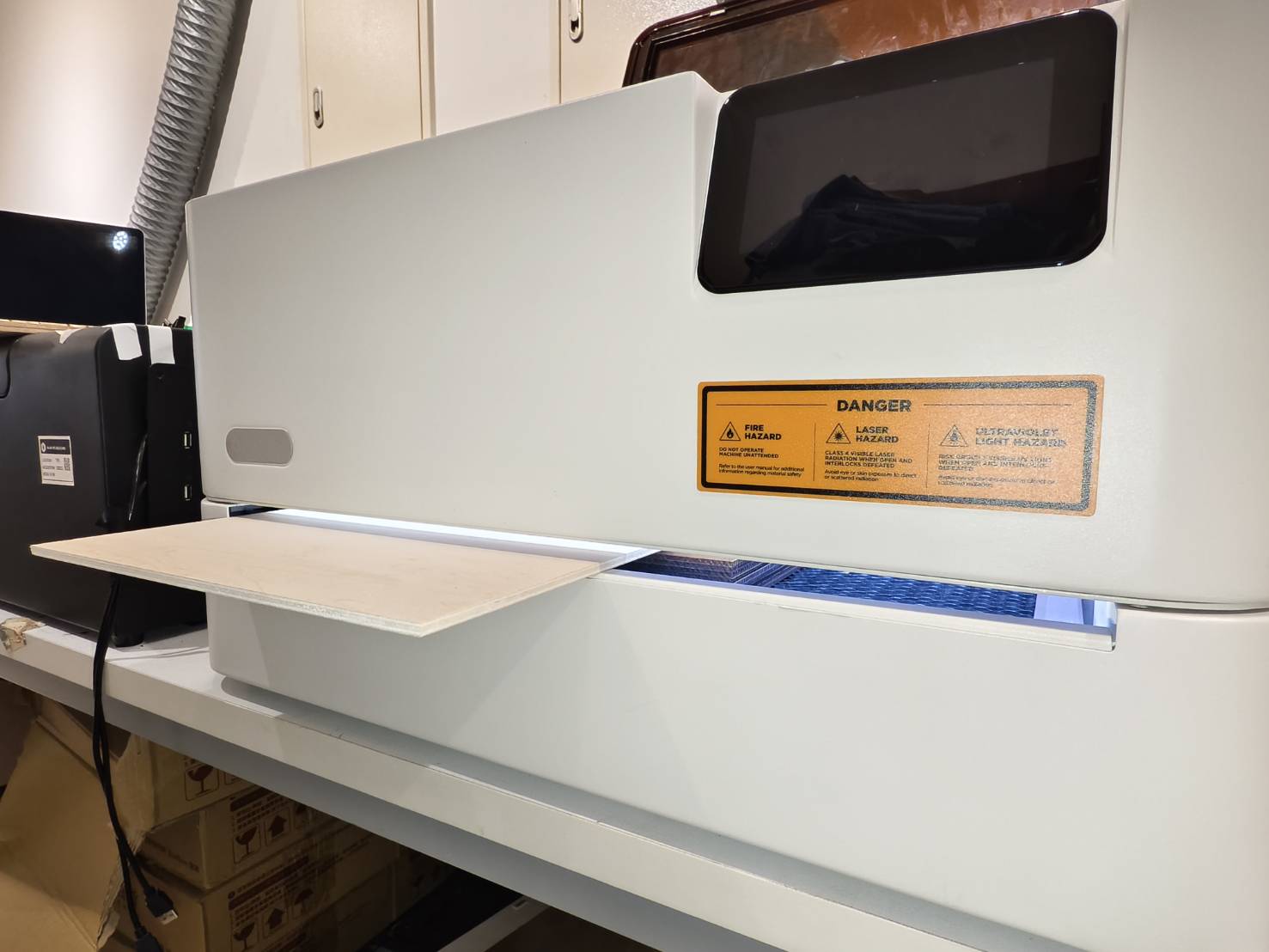

أدخل المادة في الماكينة. يوصى بشدة باستخدام مواد غير مرغوب فيها أو مستعملة في المرة الأولى لأغراض التدريب.

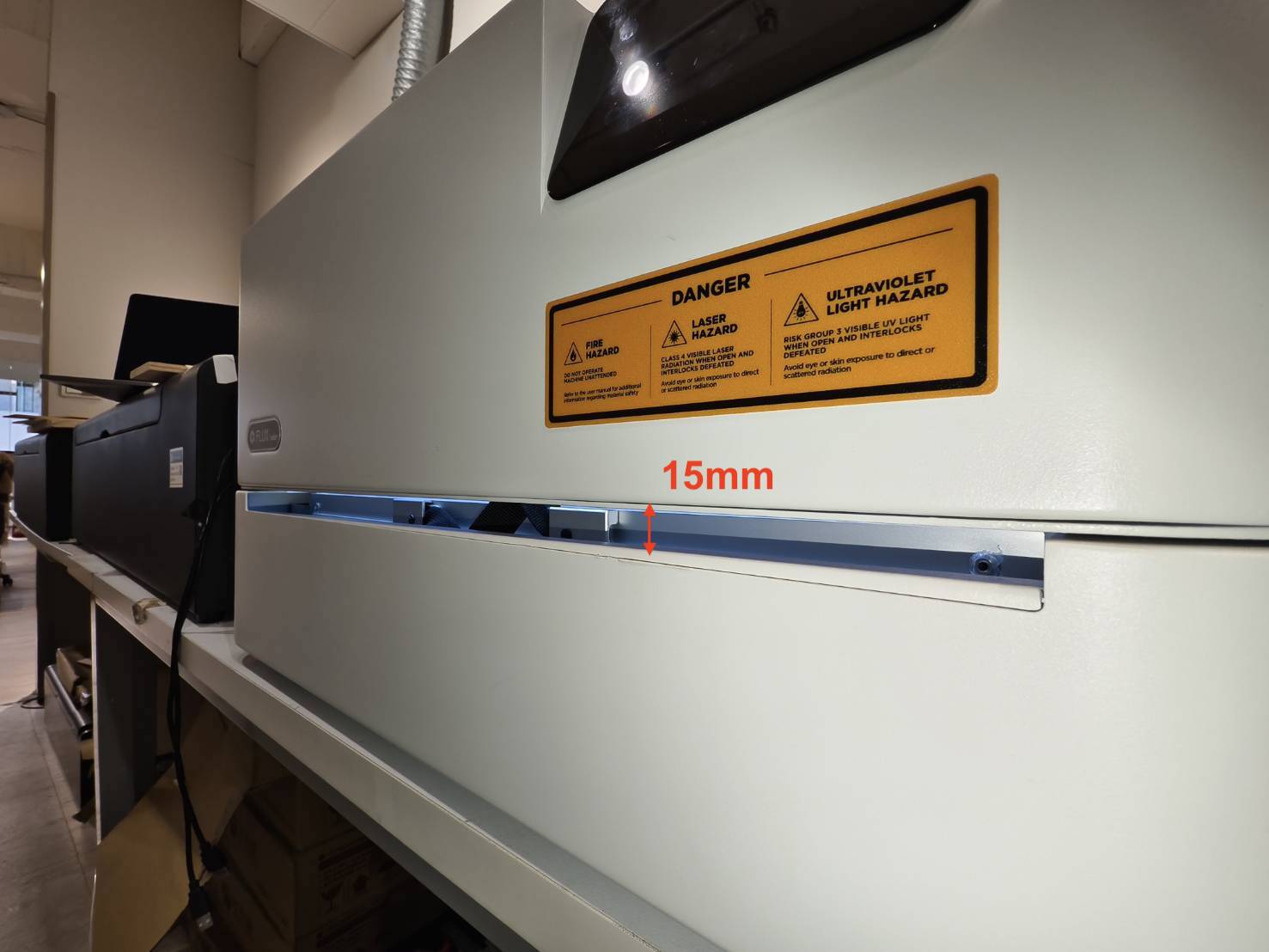

الحد الأقصى لسُمك المادة لوظيفة الحفر النافذ في Ador هو 15 مم.

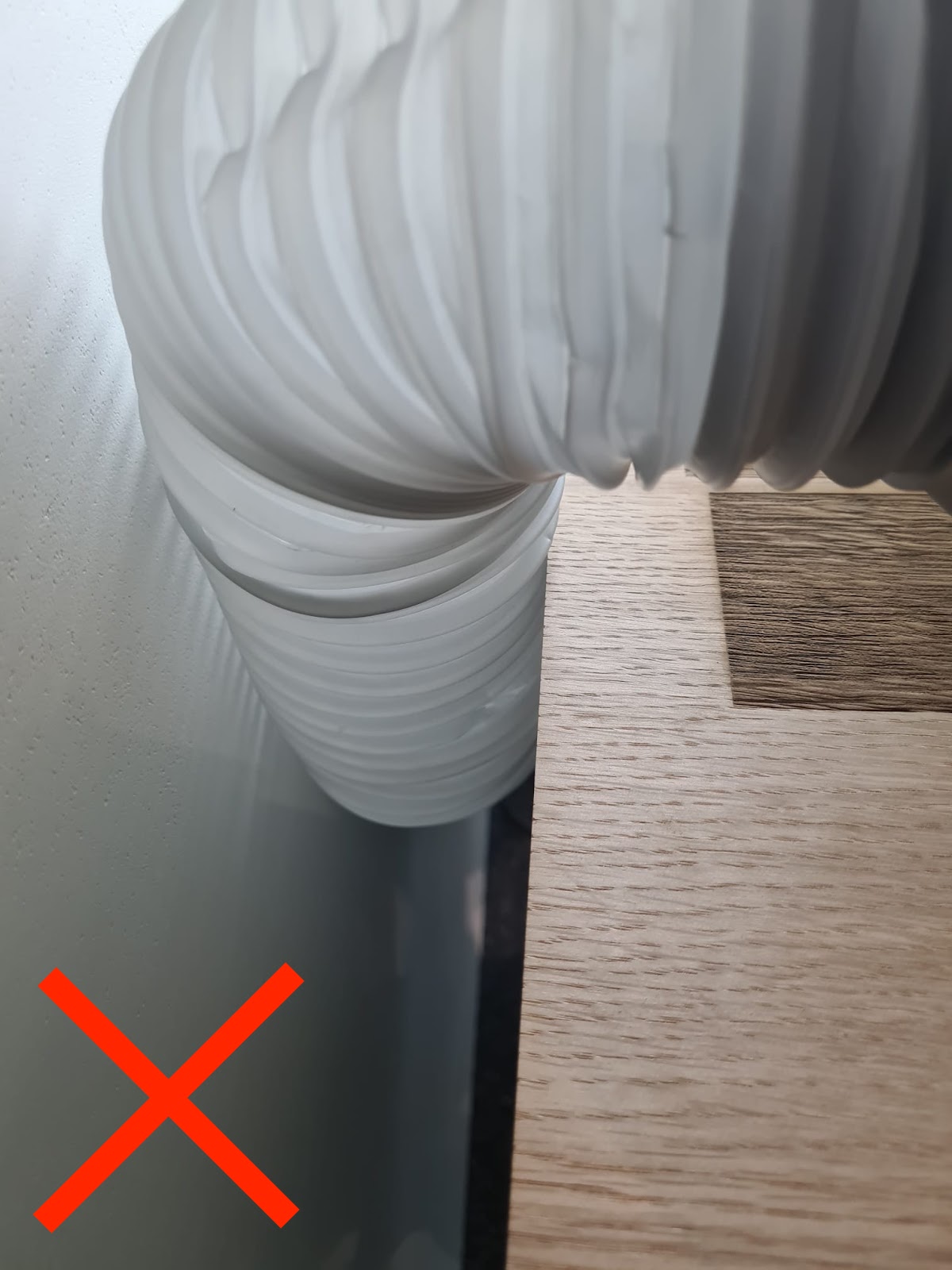

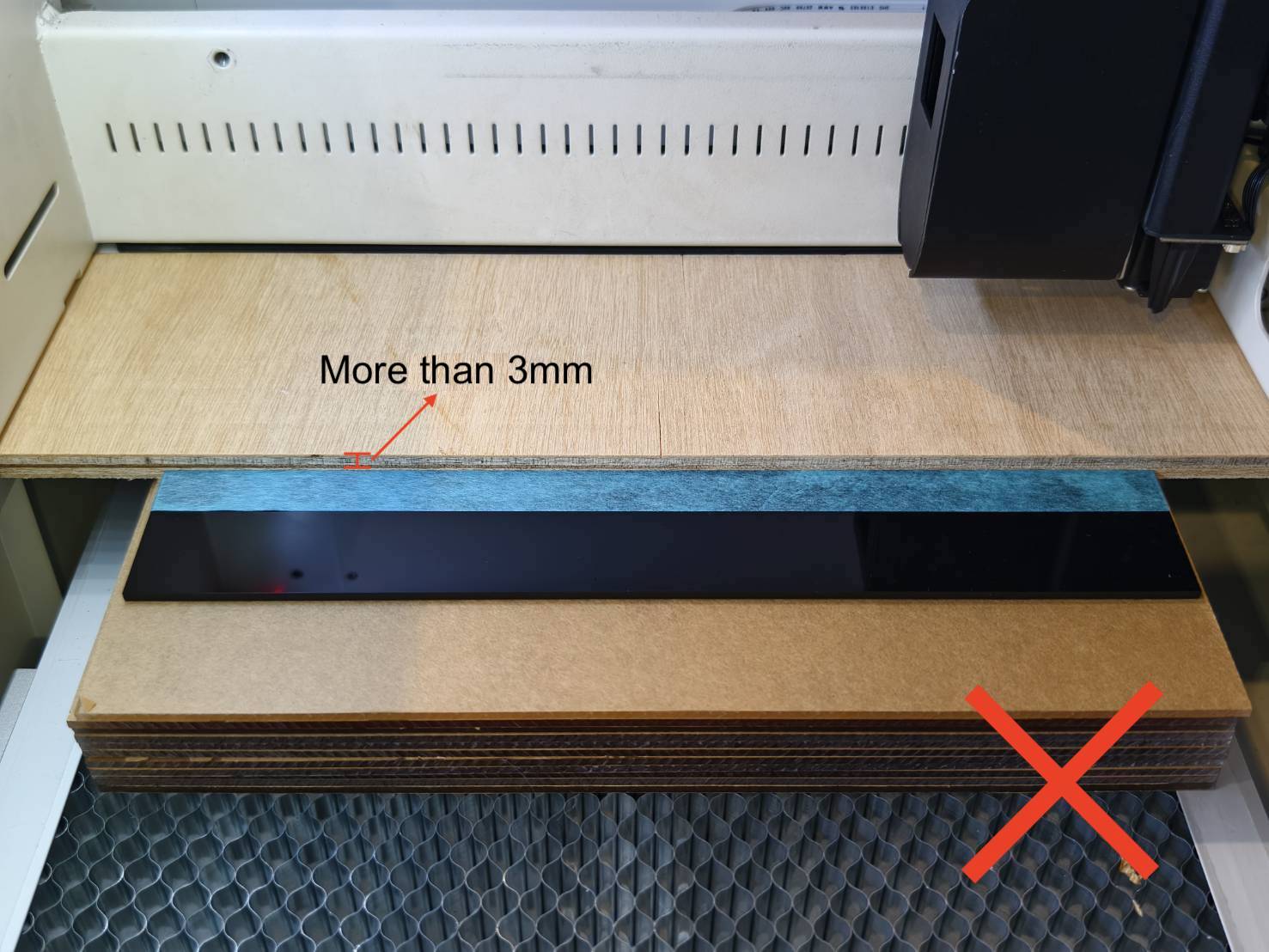

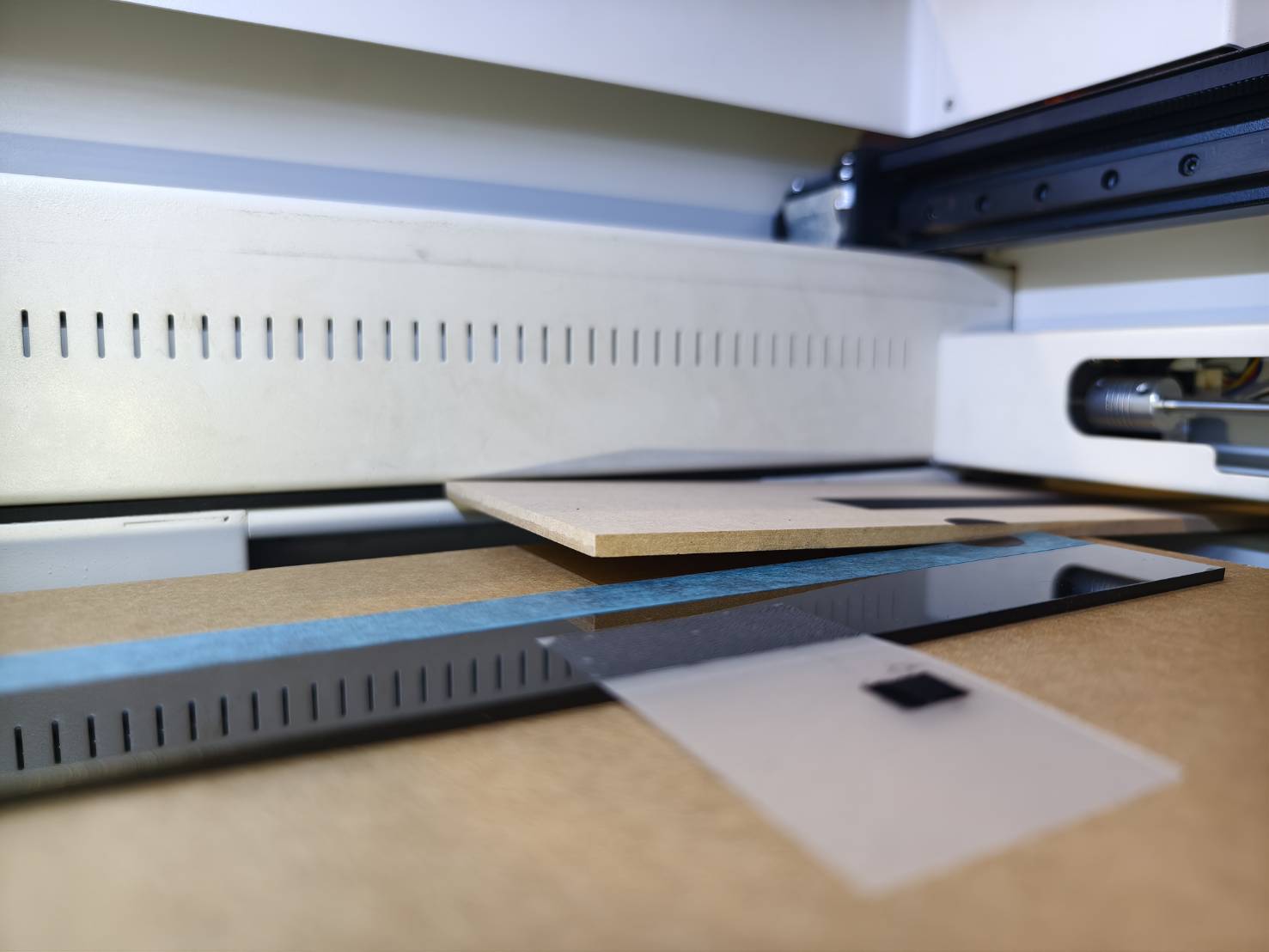

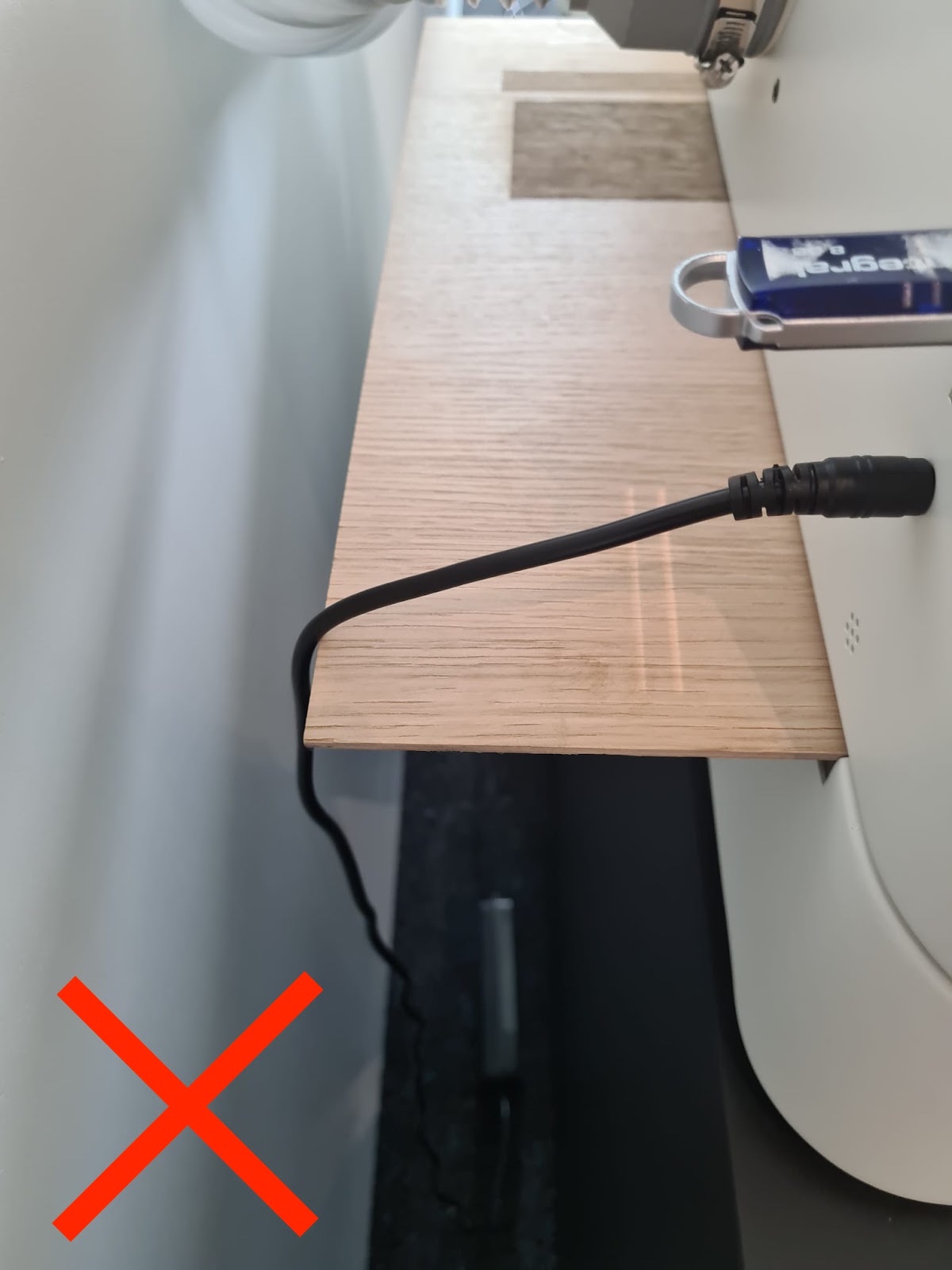

عند إدخال المادة، يُرجى تجنب تعلقها بسلك الطاقة أو خرطوم التهوية كما هو موضح في الأمثلة غير الصحيحة أدناه.
هناك سيناريوهان لوضع المواد. يرجى الاطلاع على الإرشادات أدناه.

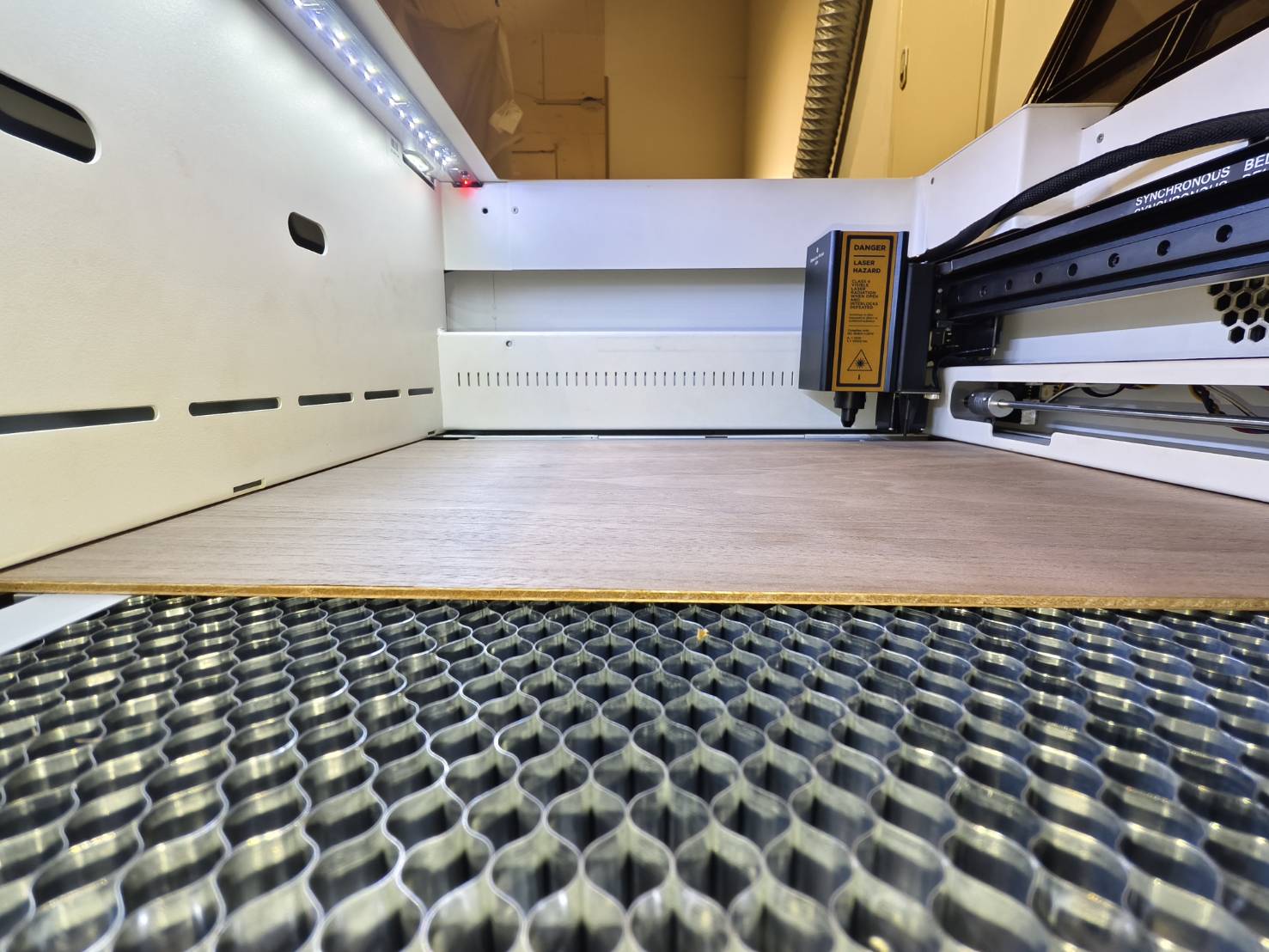

مواد 0 - 3 مم
|
||
|
||

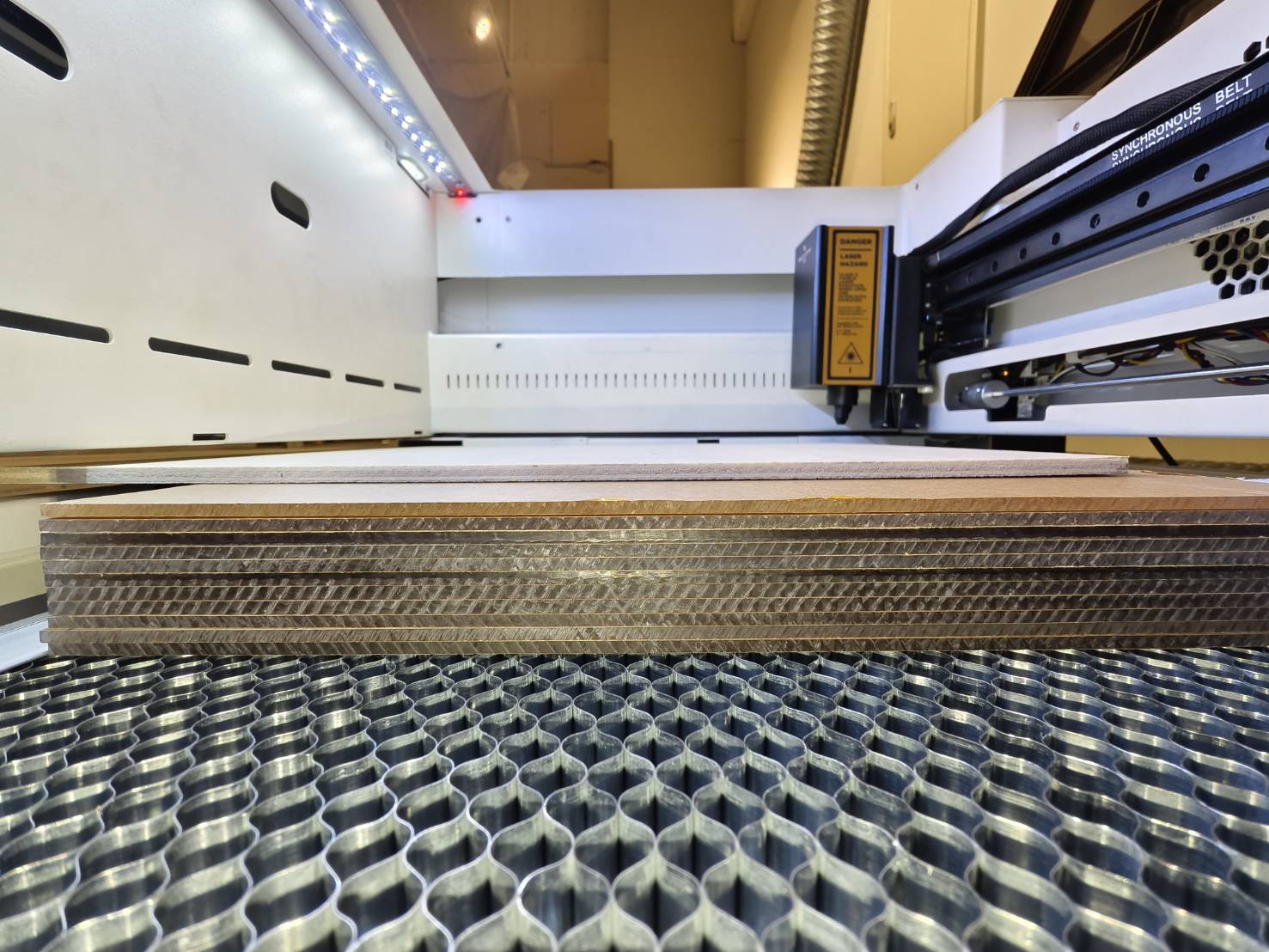

المواد بسماكة 3 - 15 مم
|
||
|
||
الخطوة 14

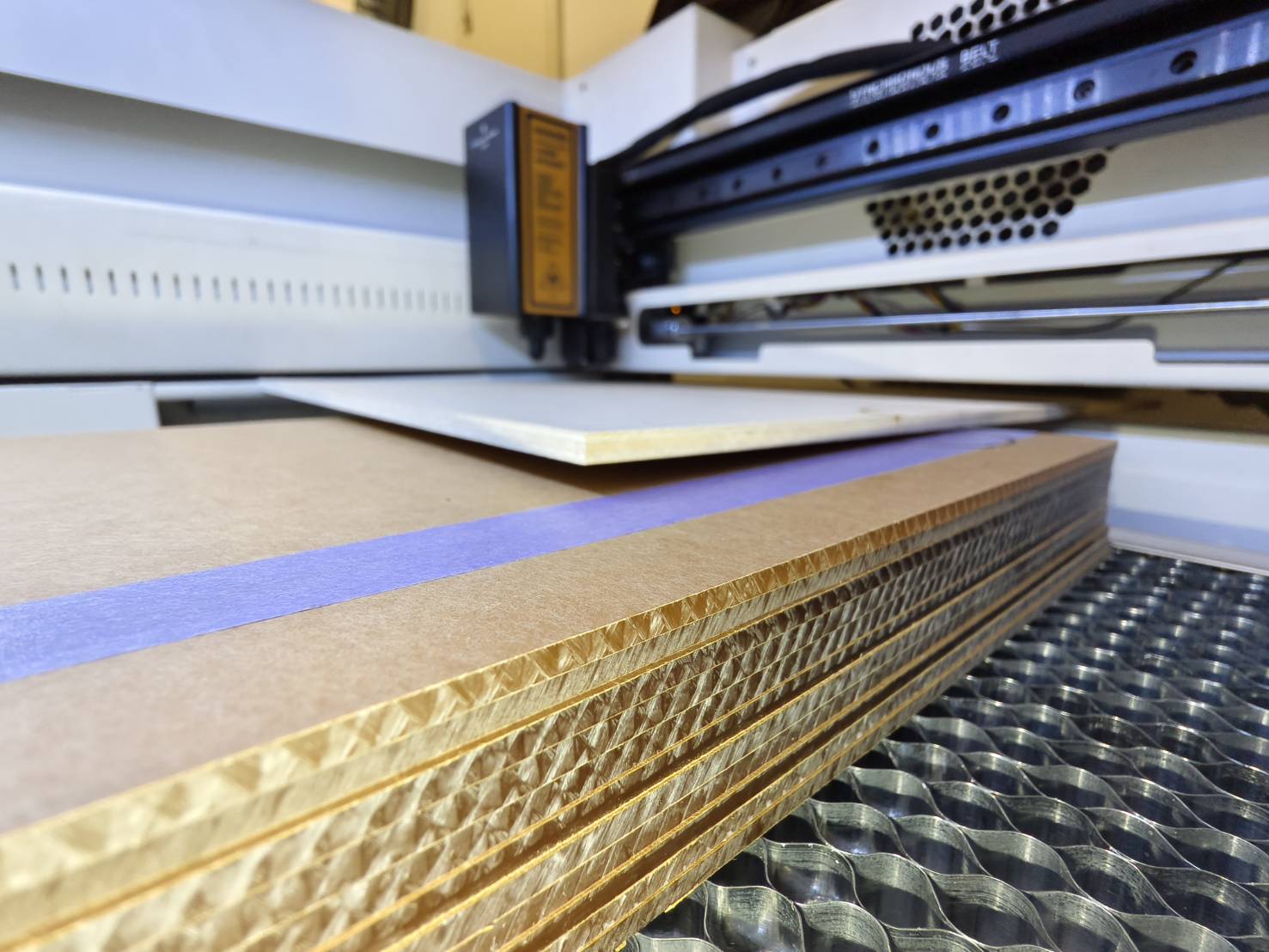

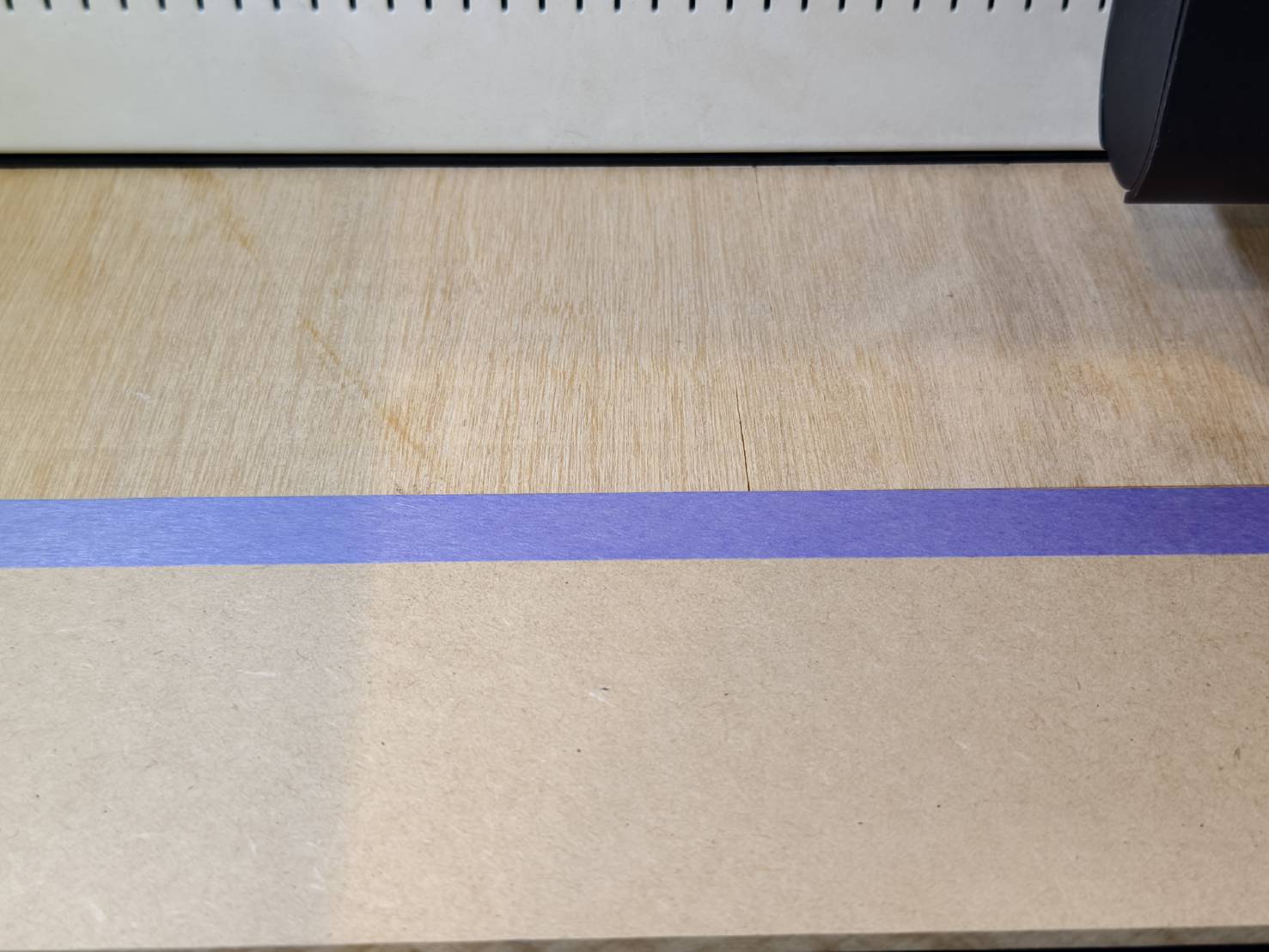

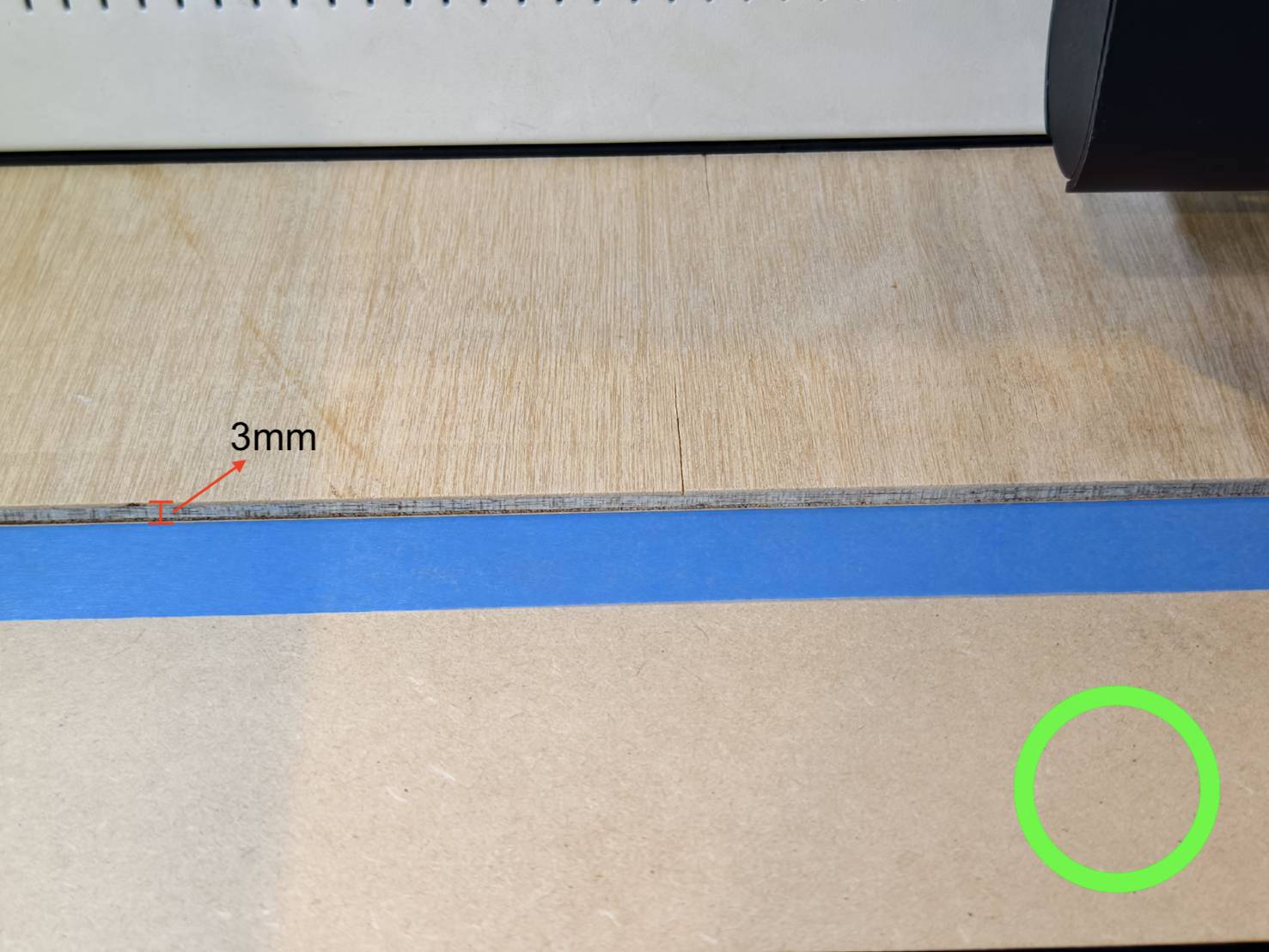

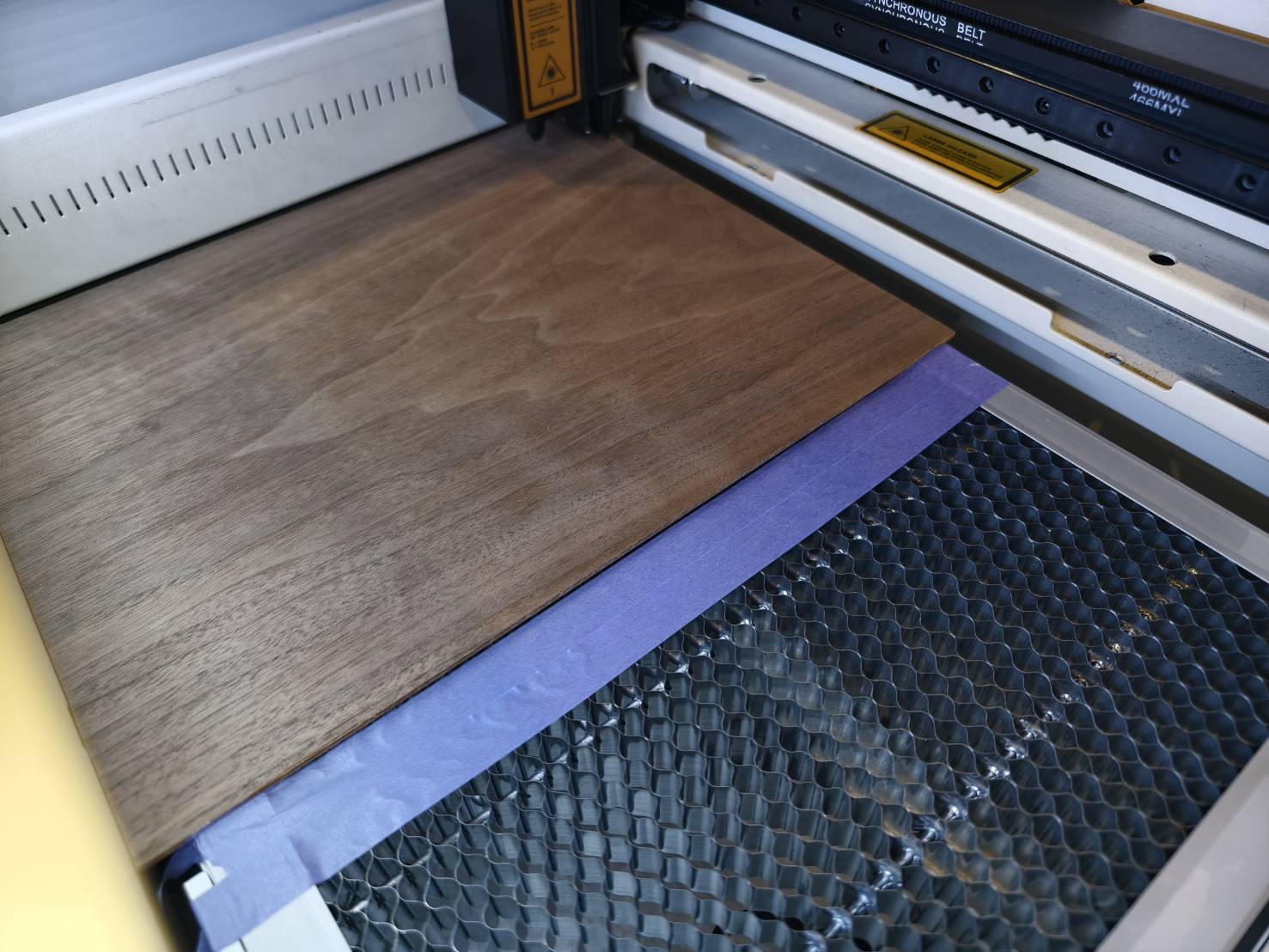

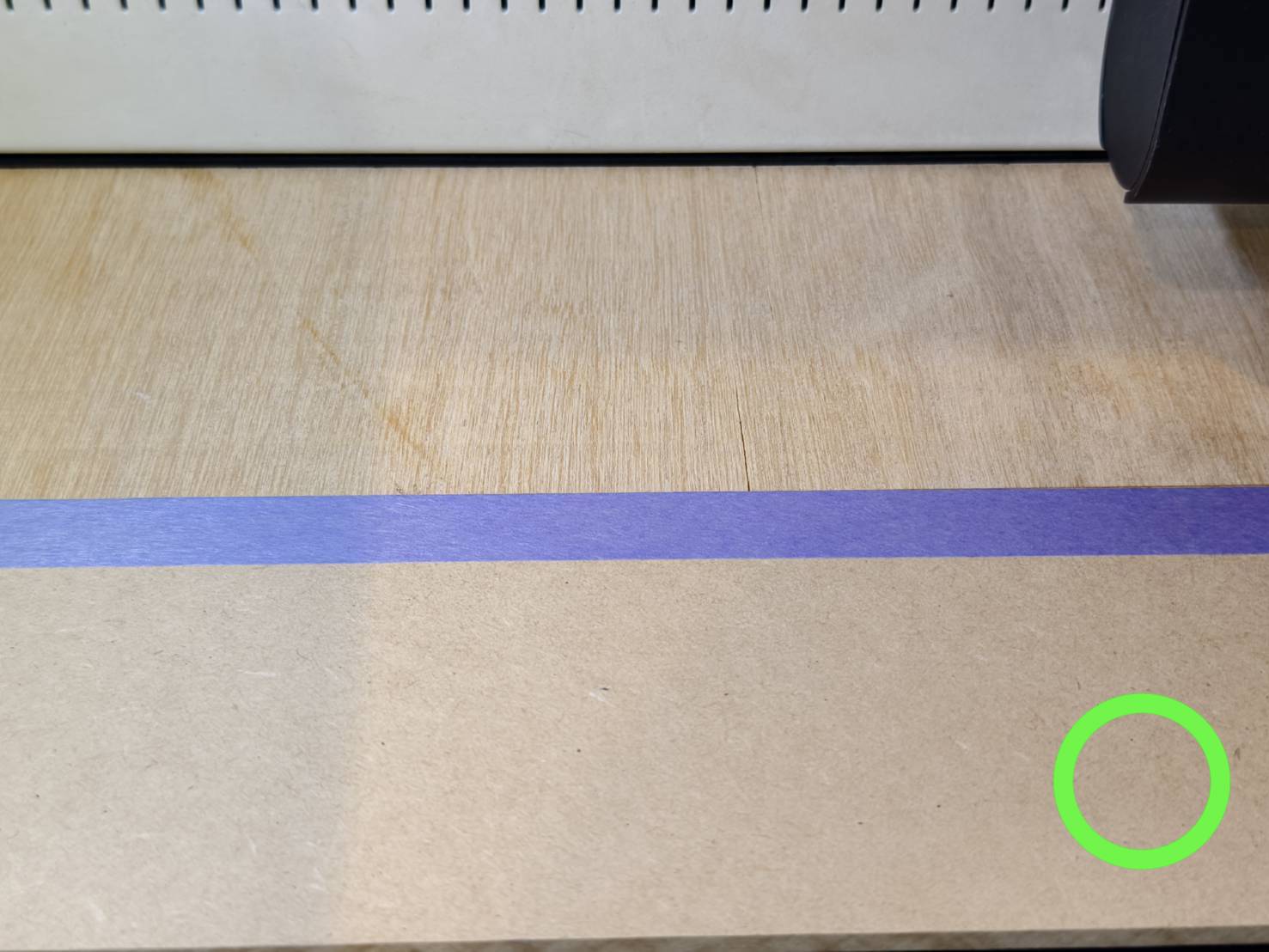

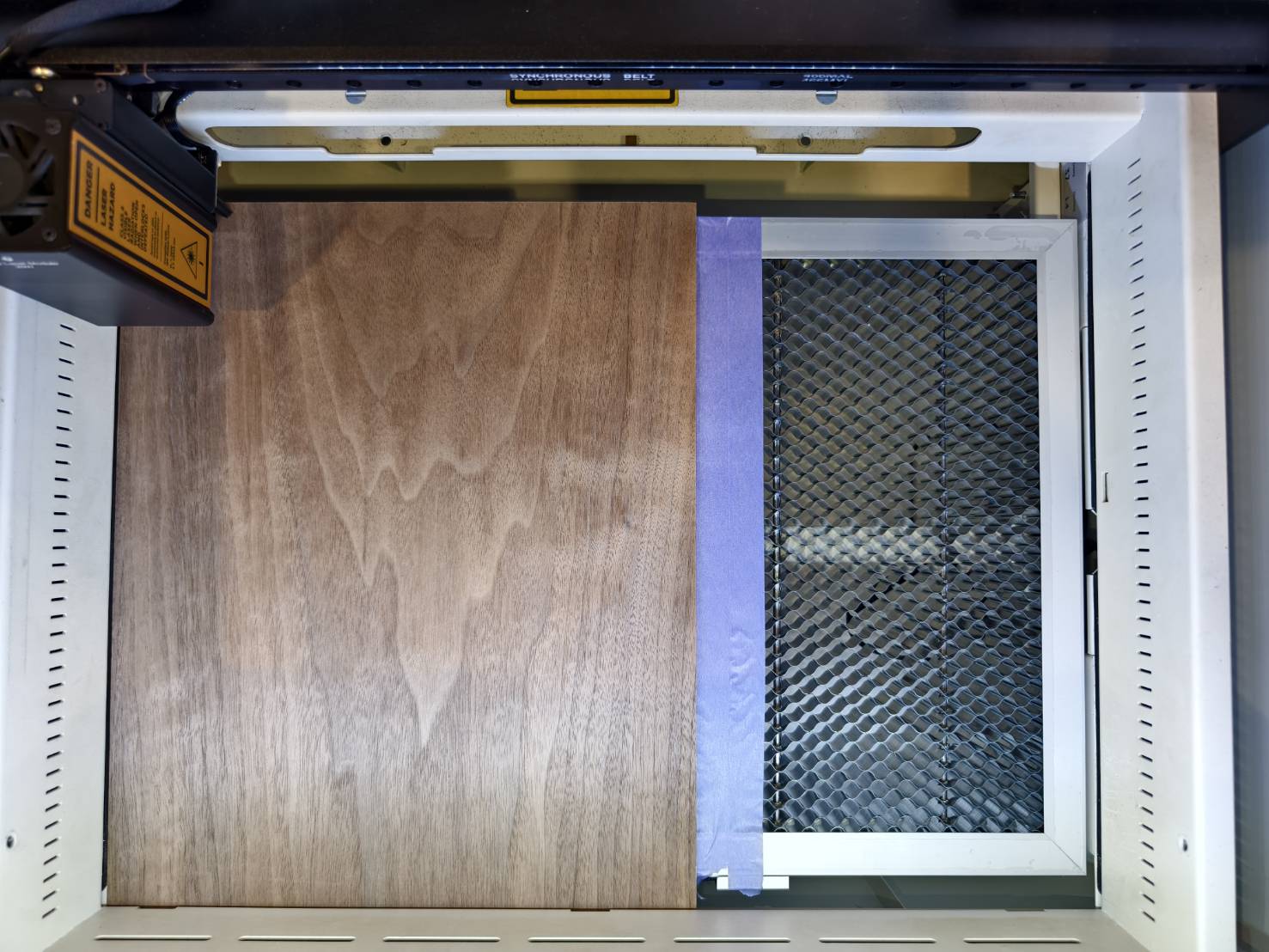

ضع شريط لاصق ورقي بجانب حافة المادة مباشرةً على شبكة العسل أو على المادة السفلية.
يتم وضع الشريط اللاصق لمحاذاة كل عملية نقش، وسنشرح لاحقًا في المقالة كيفية استخدامه.
مواد 0 - 3 مم
|
||
|
||
المواد بسماكة 3 - 15 مم
|
||
|
||
|
||
ملاحظة هامة |
|
|
|
|
|
|
|
الخطوة 15
قم بتشغيل الماكينة وإجراء التركيز التلقائي على المادة.
الخطوة 16
يرجى التأكد من أن لديك إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران في Ador.
|

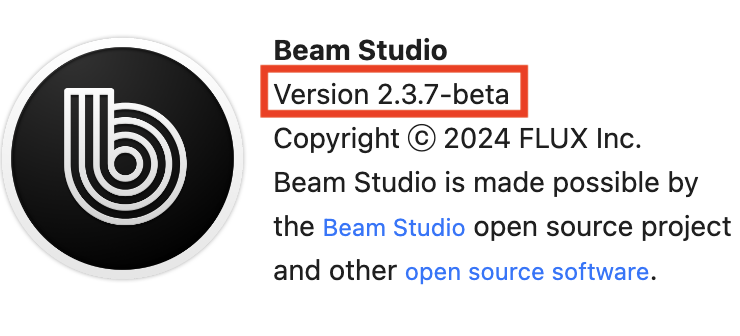

إصدار Beam Studio 2.3.7 أو أعلى. (دليل) |

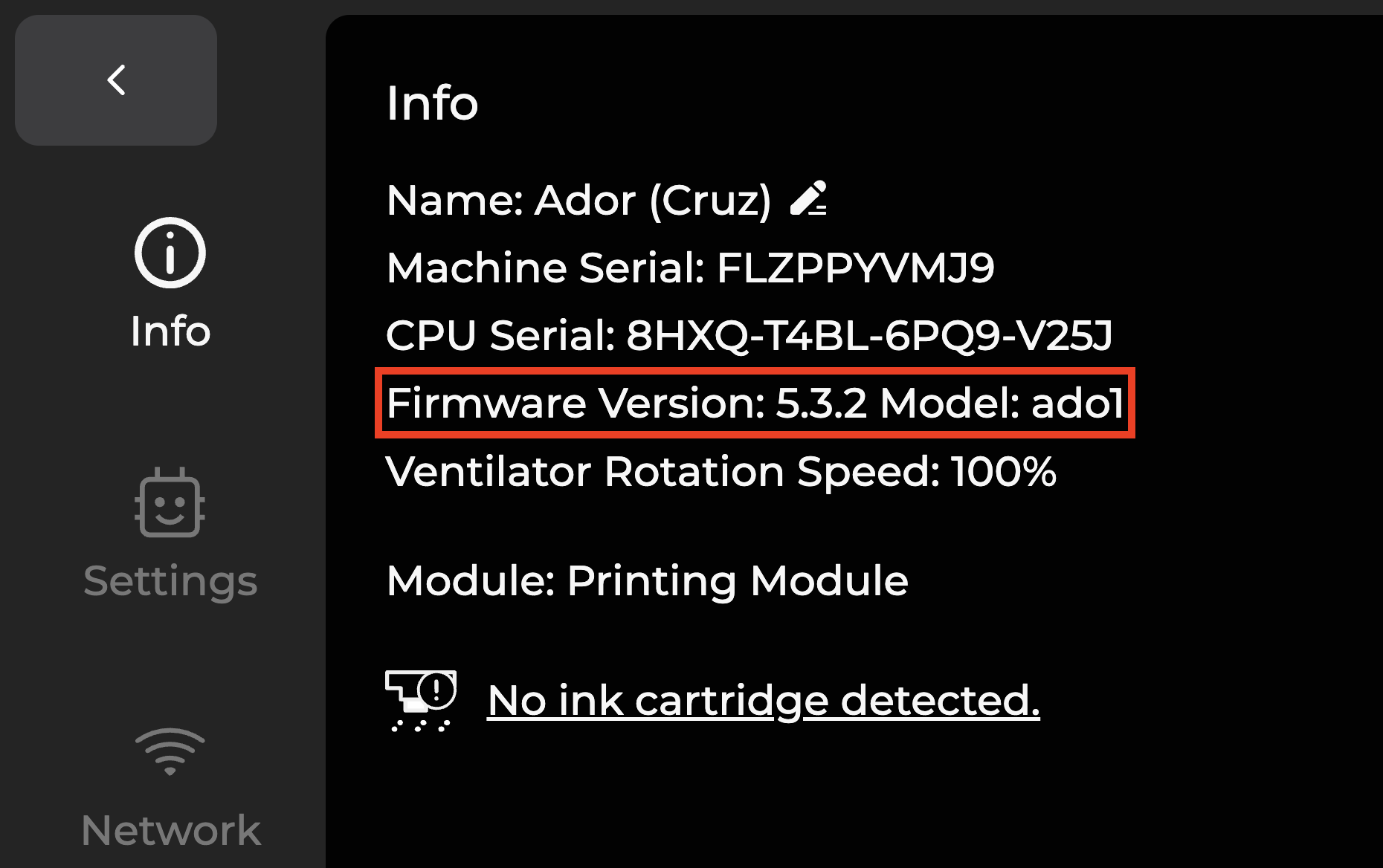

إصدار البرنامج الثابت 5.3.2 أو أعلى. (دليل) |
|
|
الخطوة 17

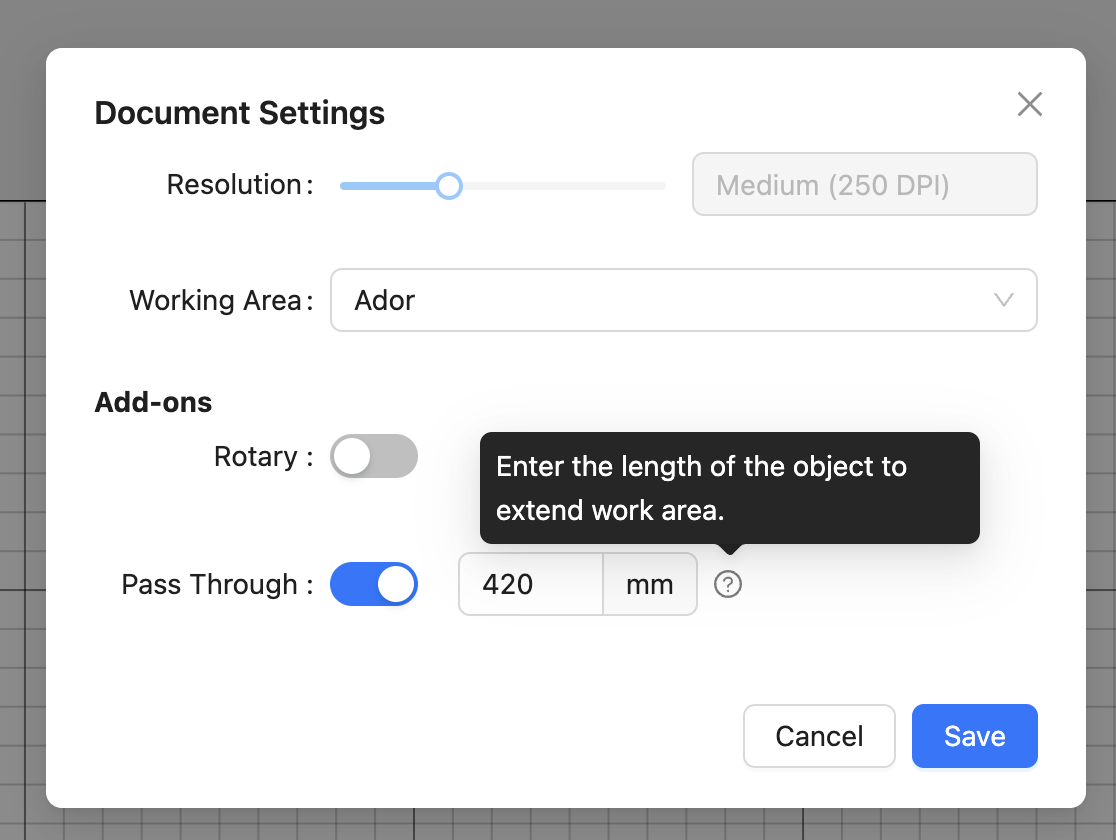

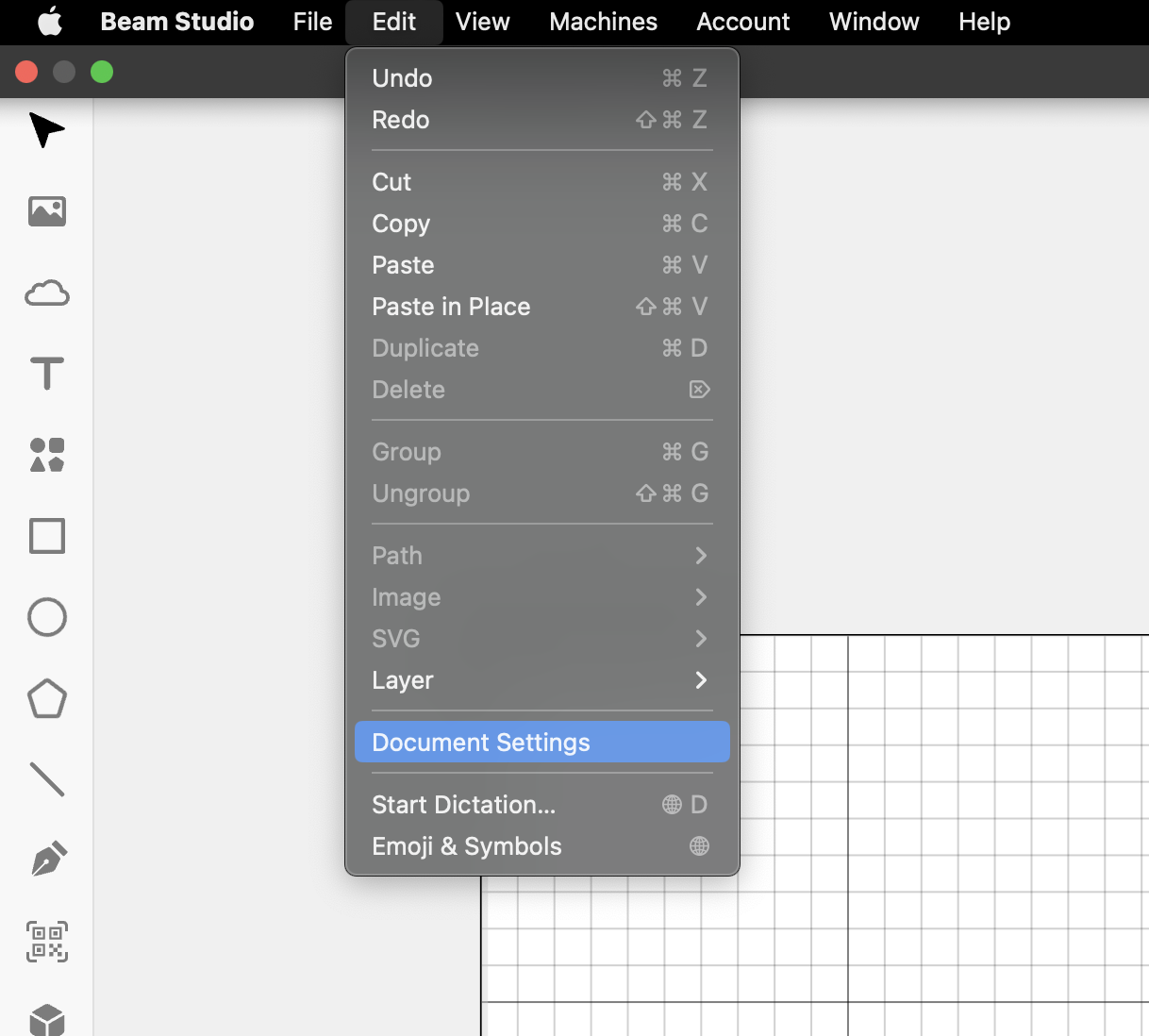

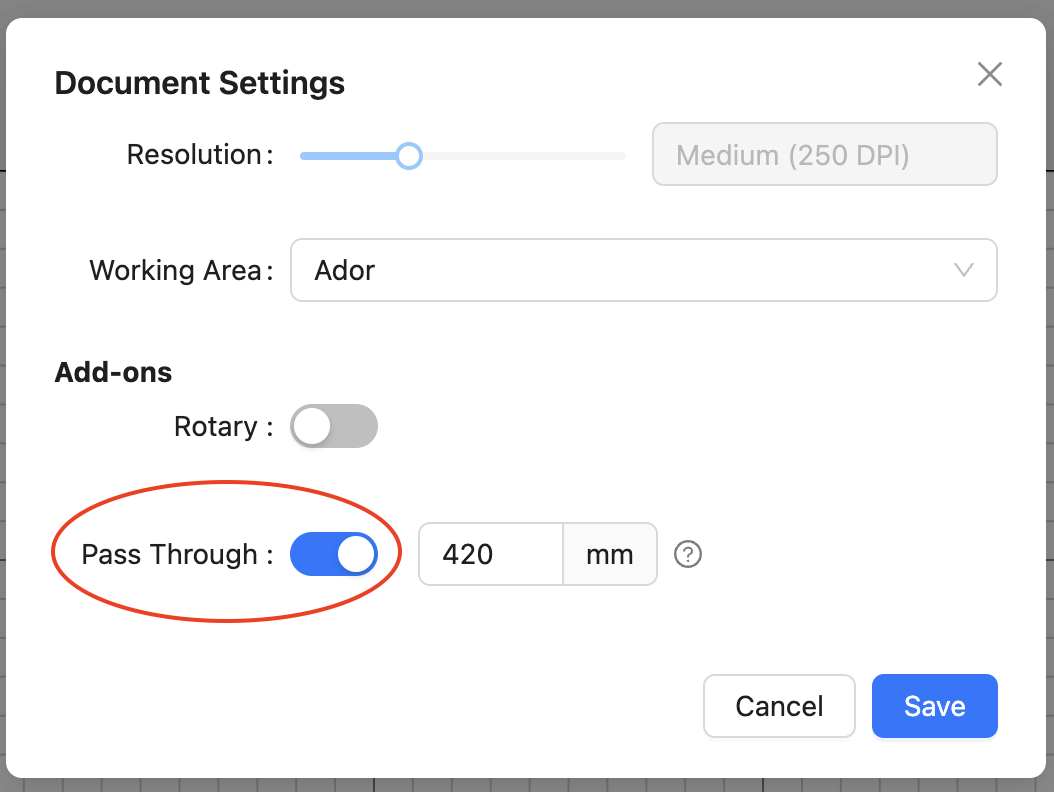

قم بتمكين وظيفة النفاذية (Passthrough) في Beam Studio.
اضبط طول المادة الخاصة بك.
الخطوة 18

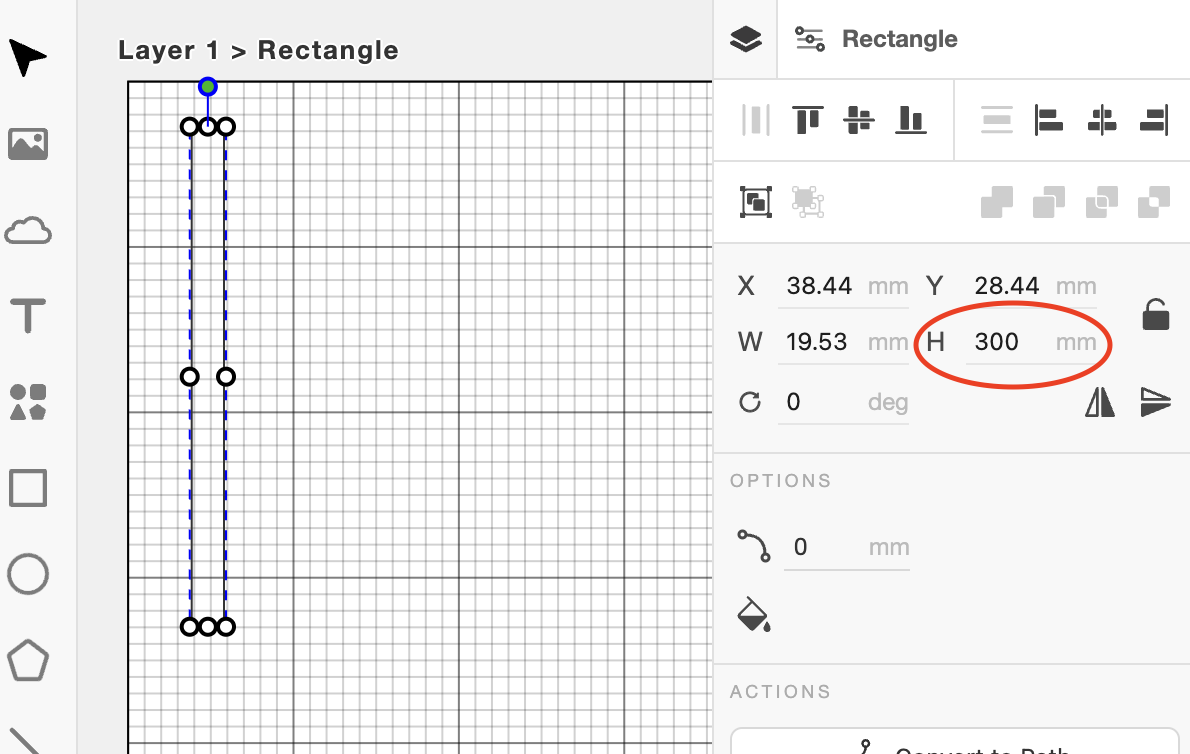

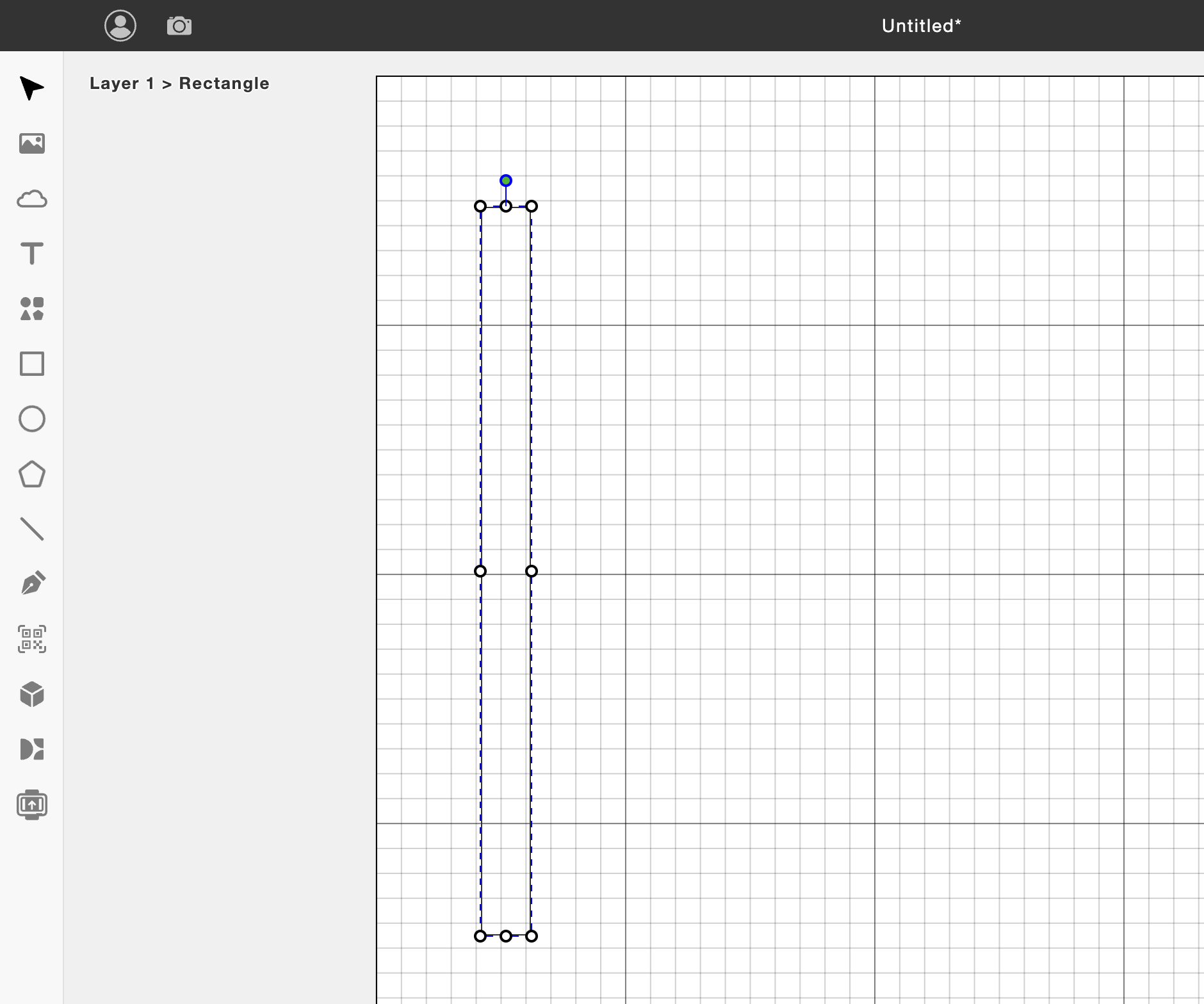

ارسم مستطيلاً طويلاً أو استورد التصميم الخاص بك.
الخطوة 19

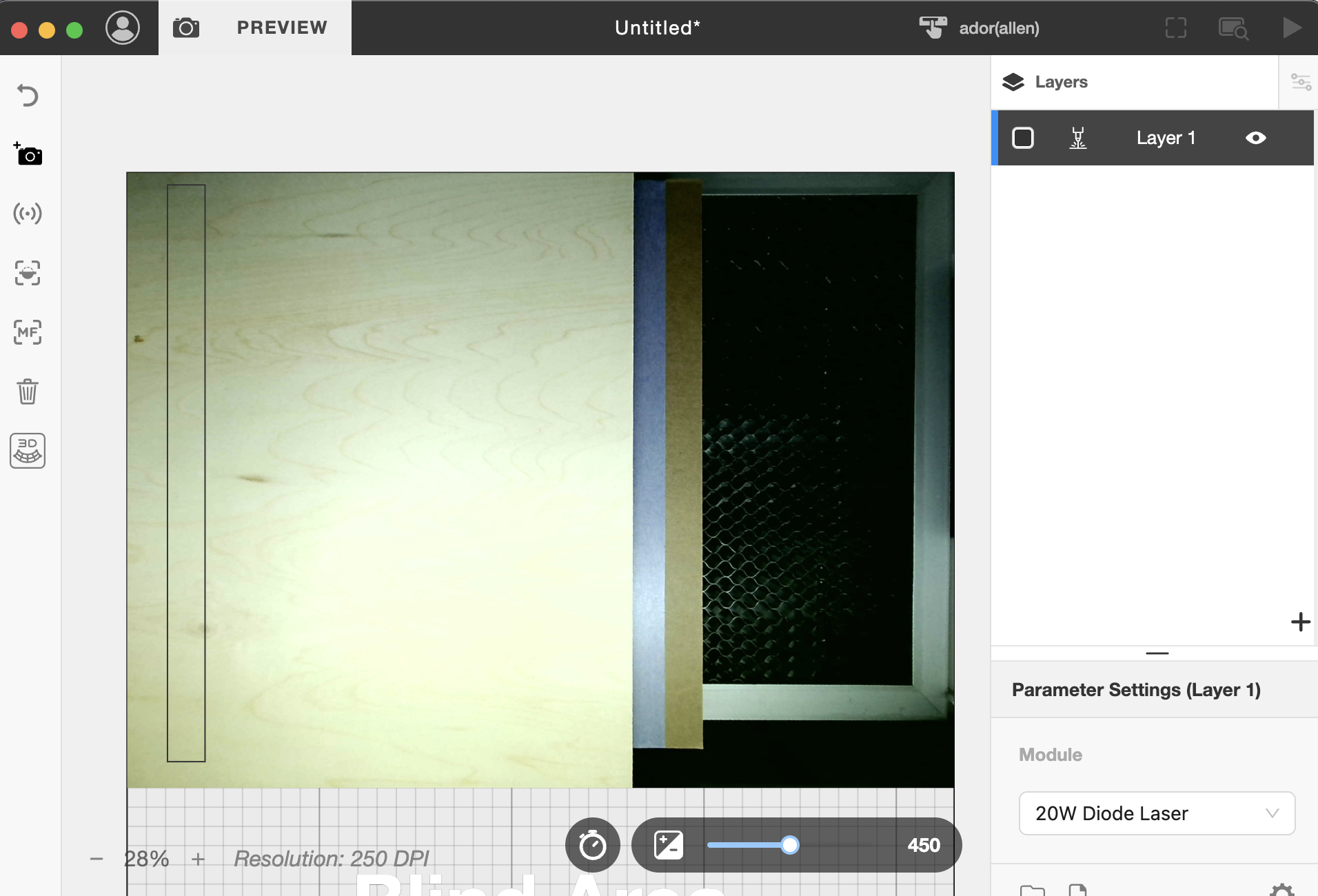

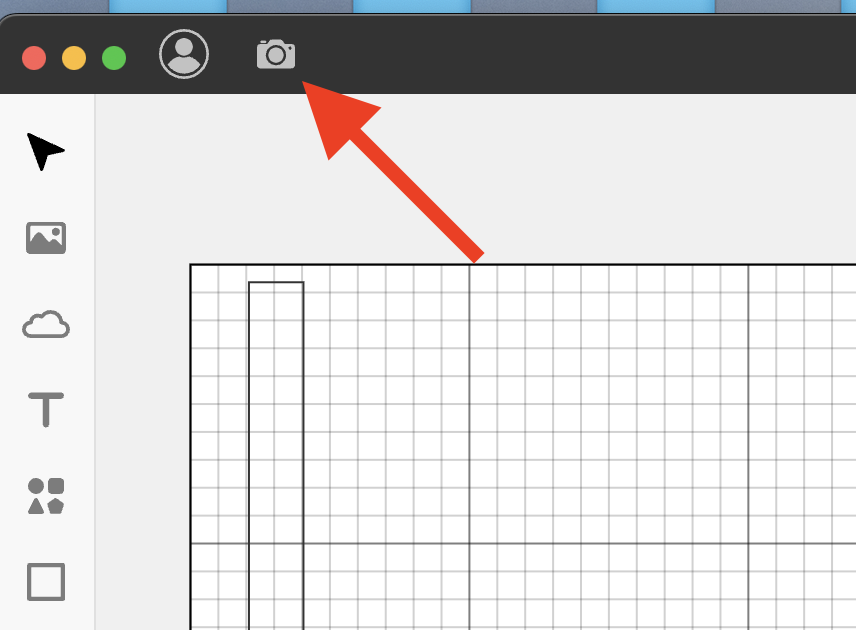

قم بإجراء معاينة الكاميرا.
الخطوة 20

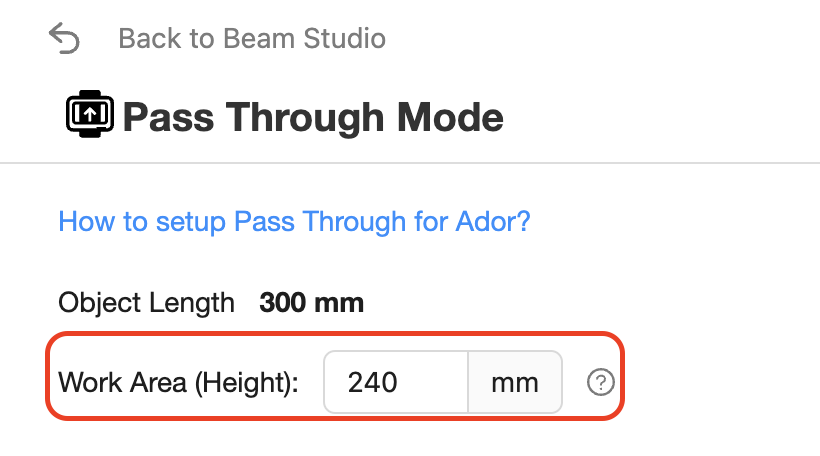

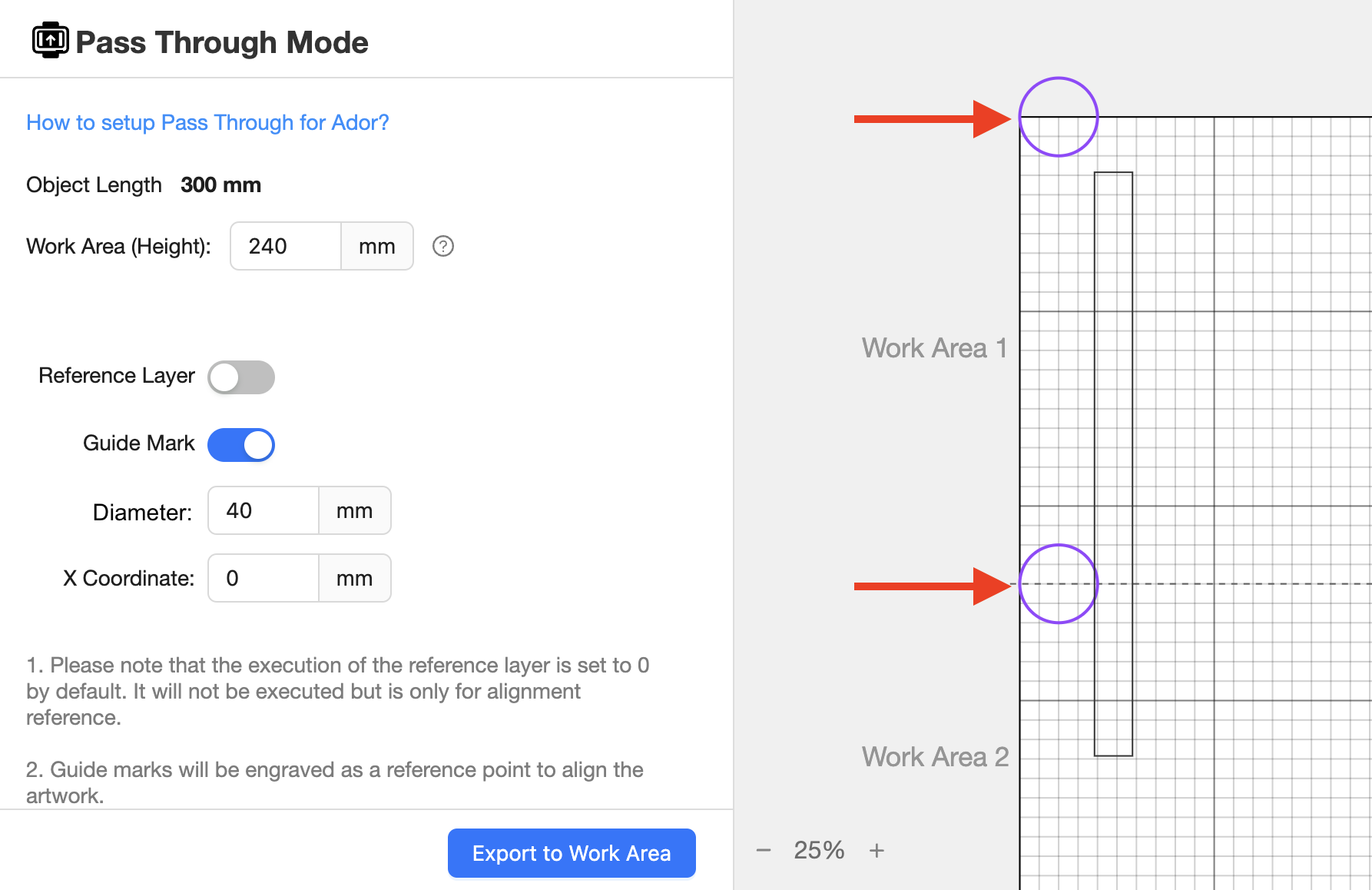

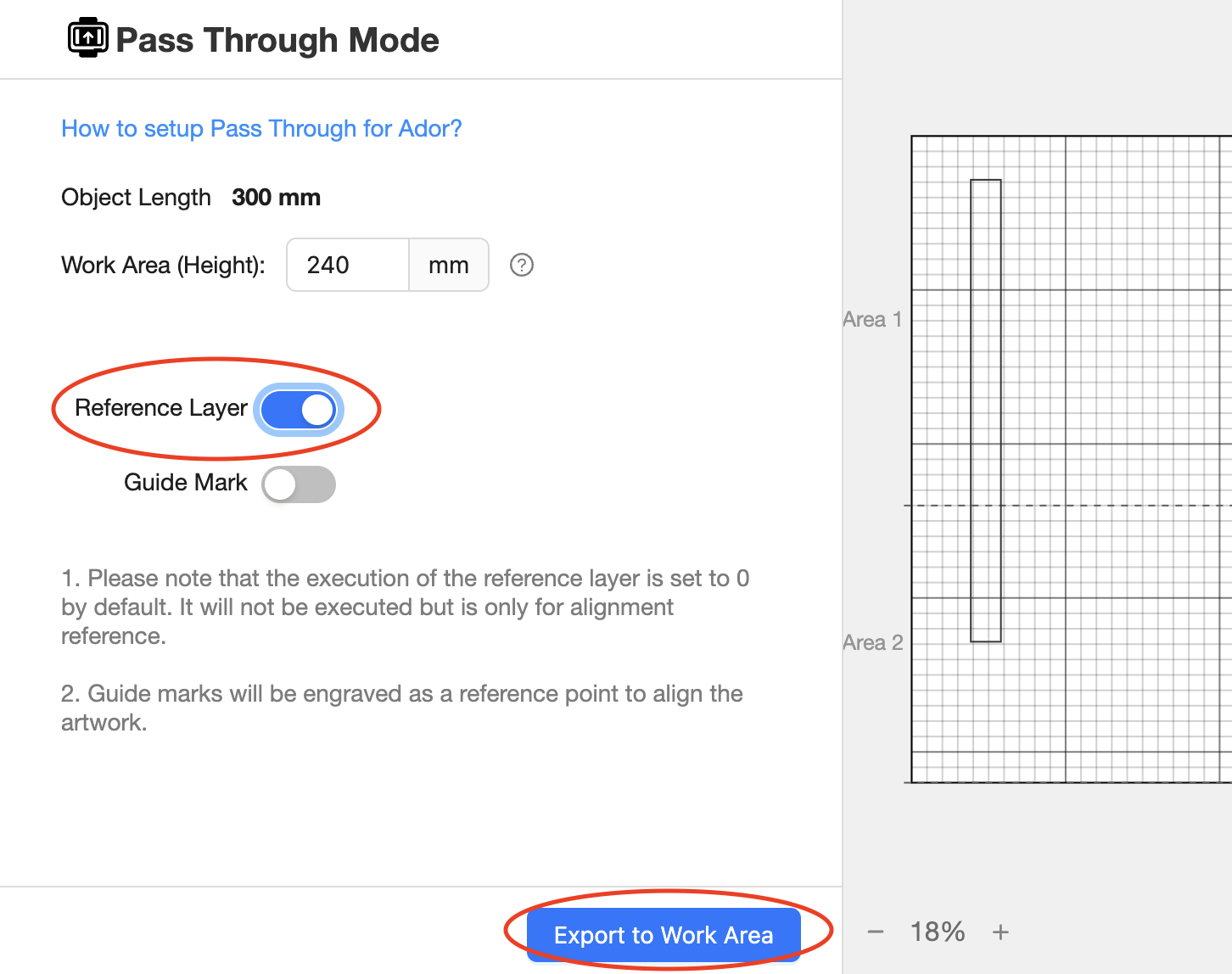

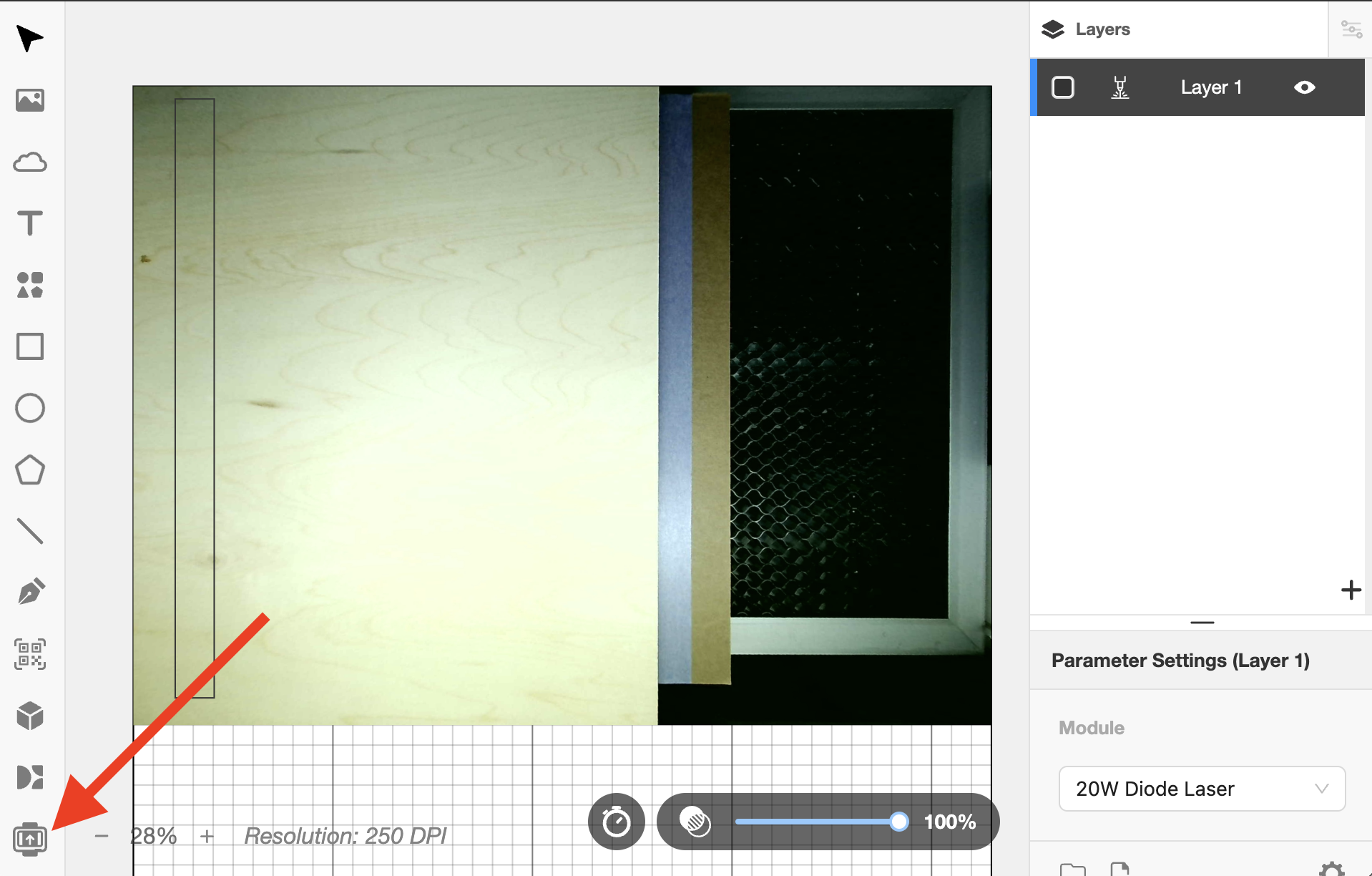

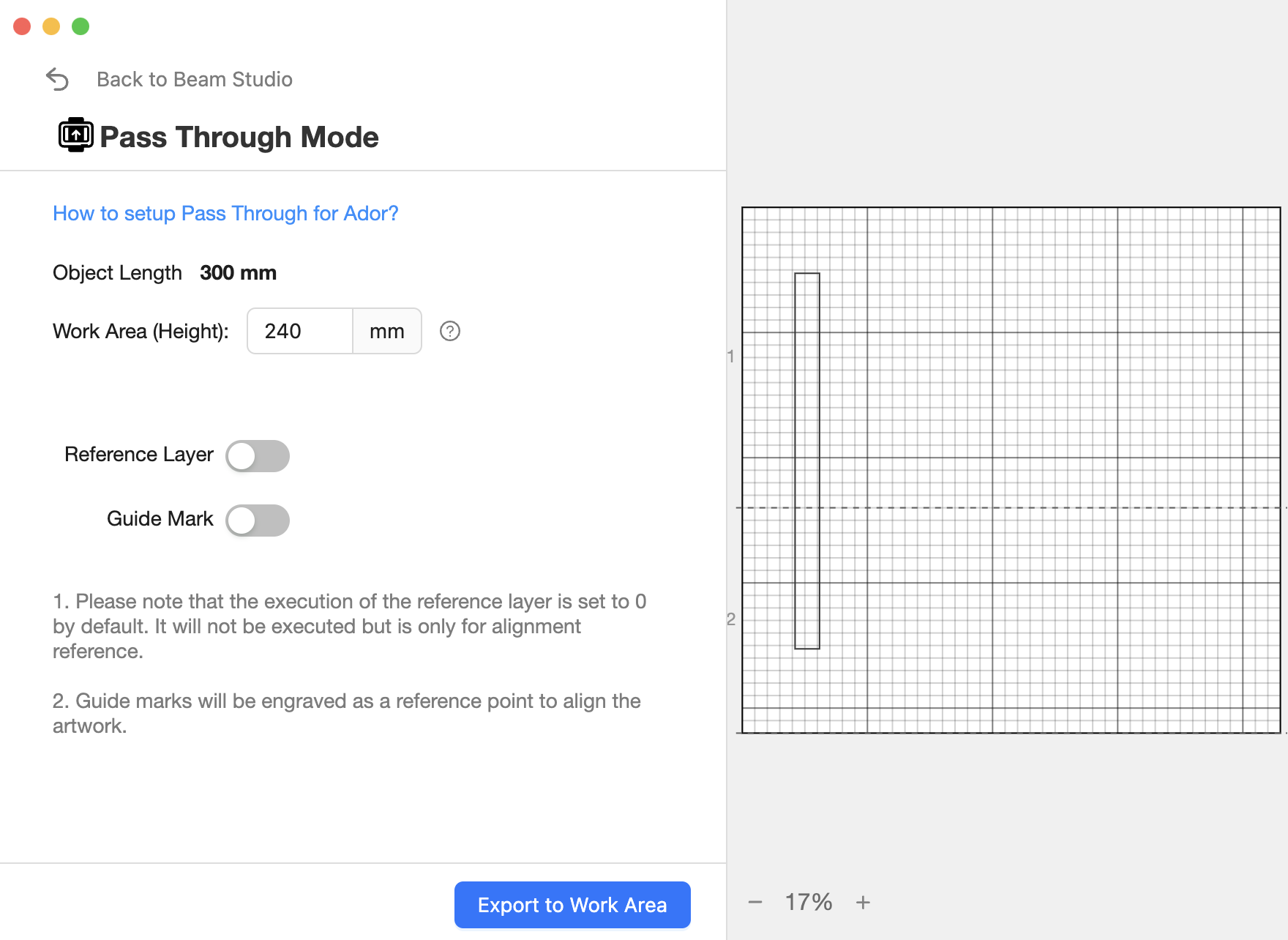

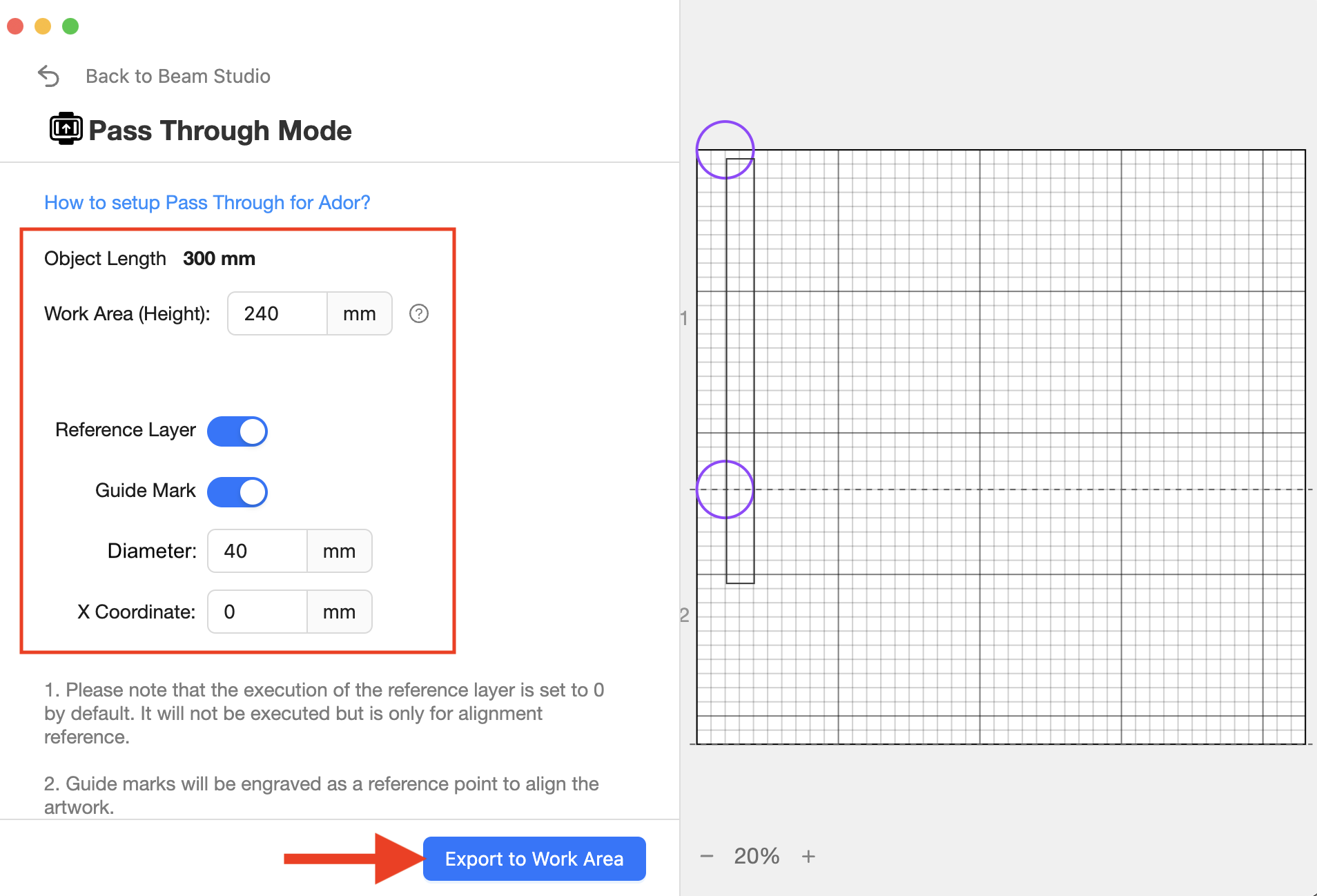

افتح إعدادات النفاذية (Pass through).

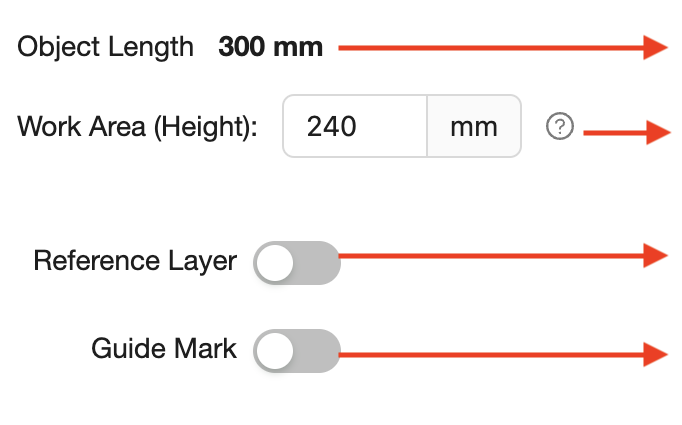

شرح كل إعداد
| 1. طول الكائن | |
| 2. منطقة العمل (الارتفاع) | |
| 3. الطبقة المرجعية | |

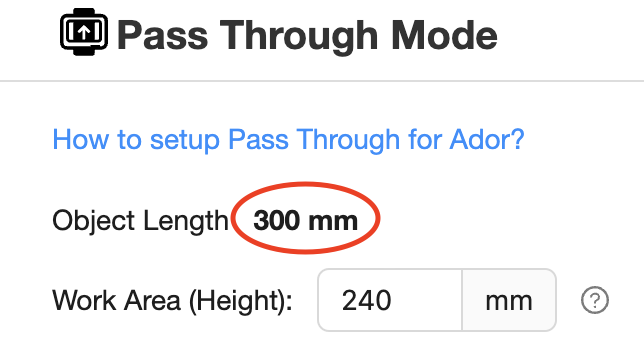

1. طول الكائنطول الكائن هو طول التصميم أو الملف المستورد الذي يقيسه البرنامج. |

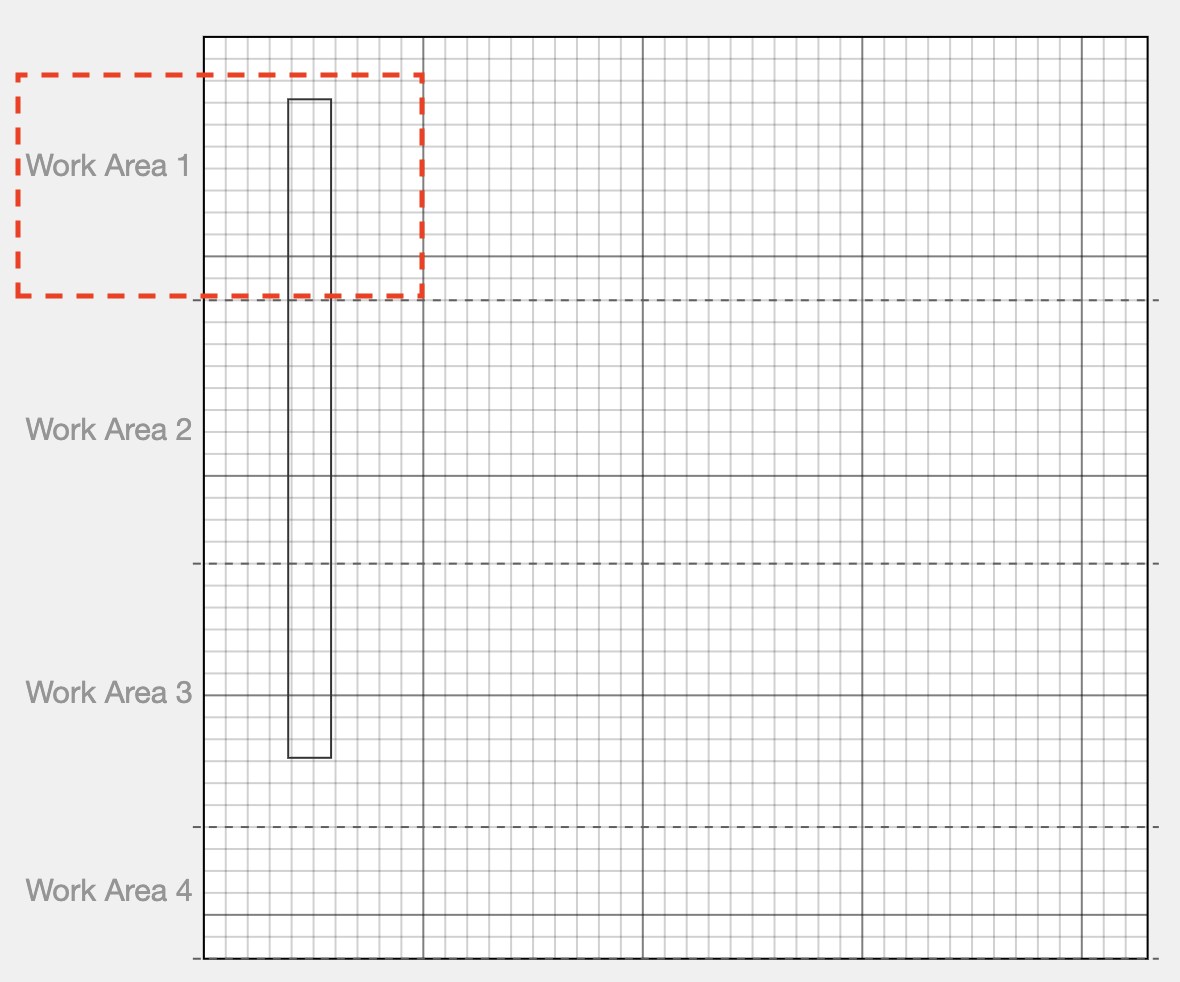

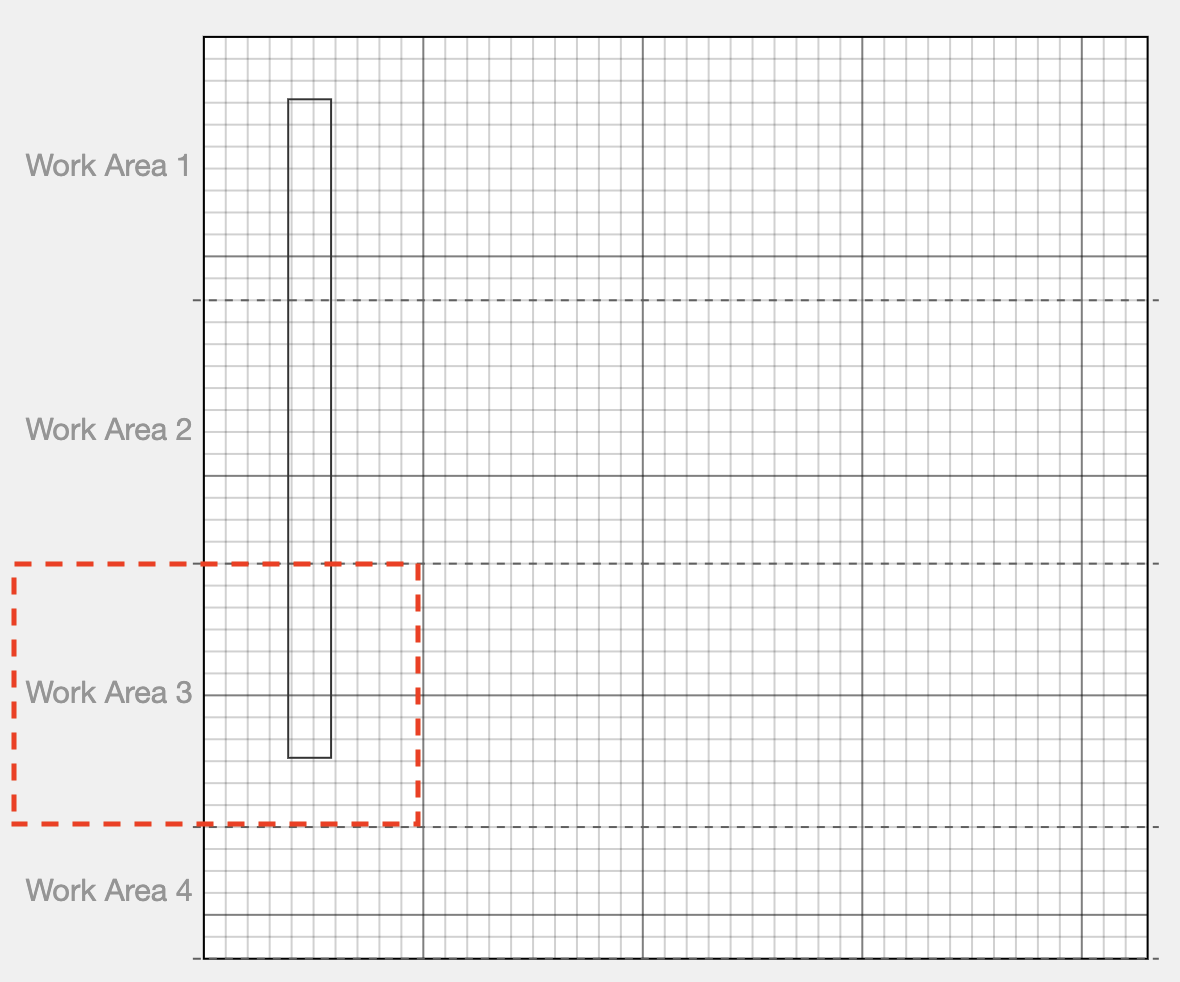

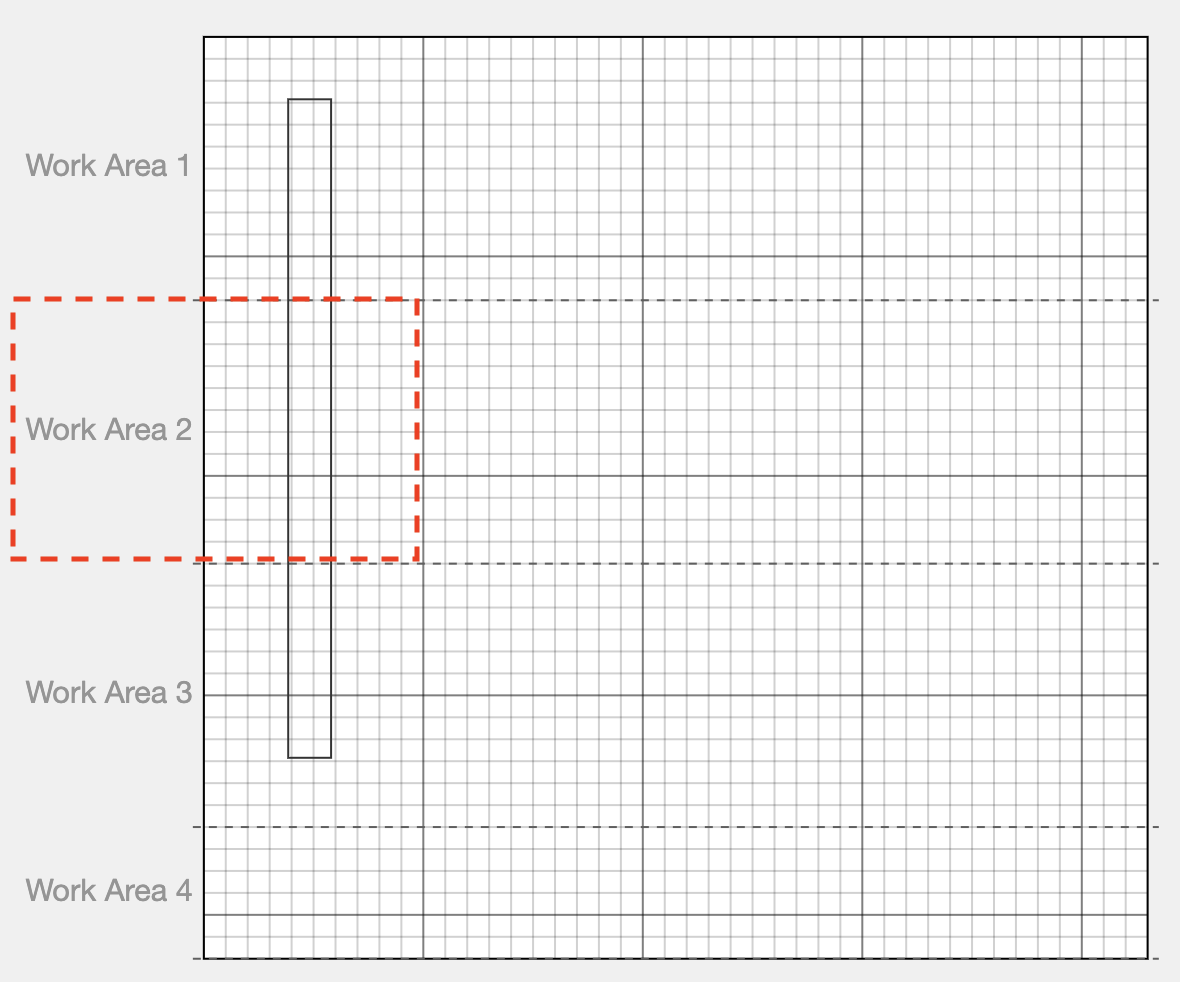

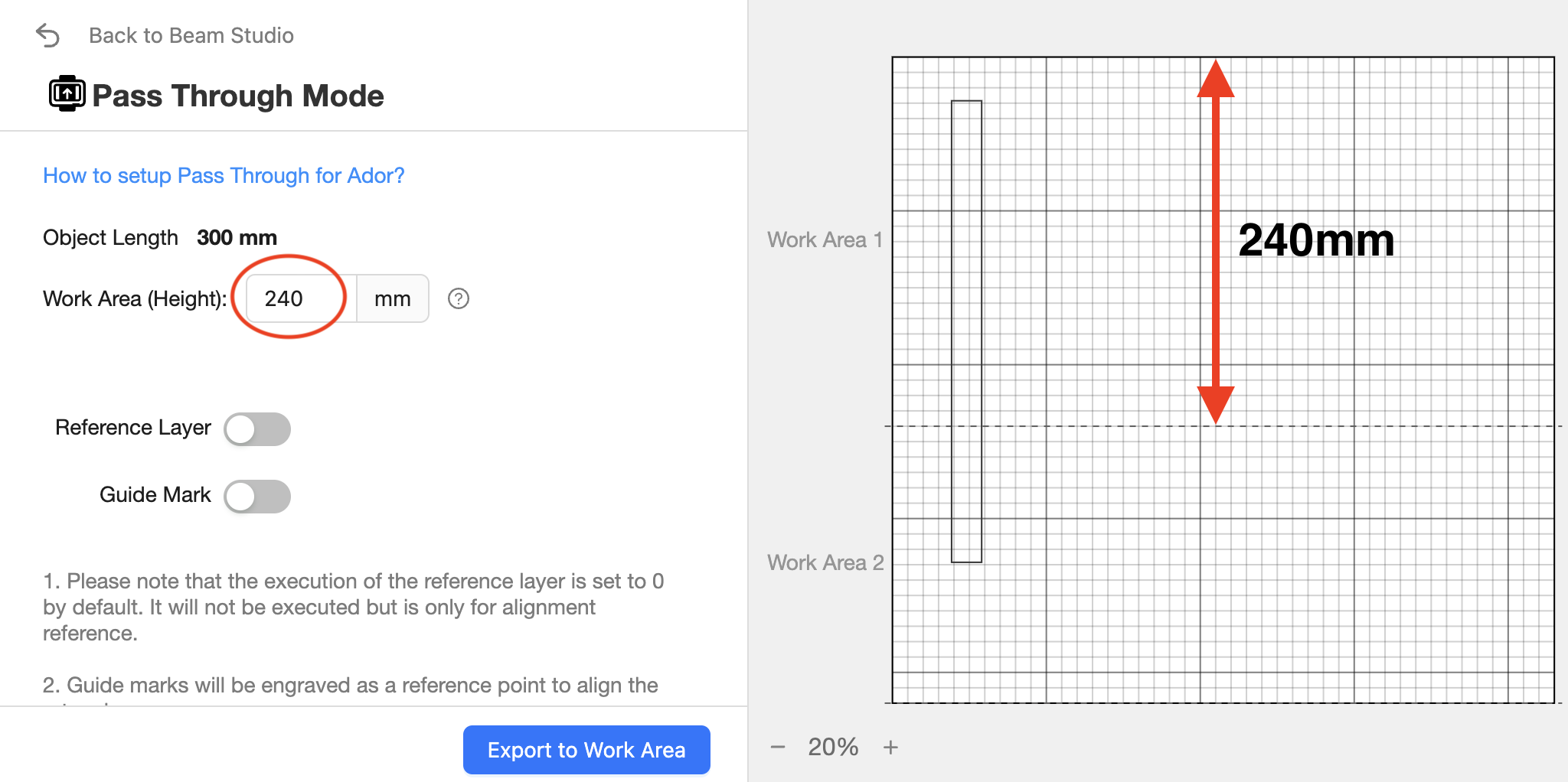

2. منطقة العمل (الارتفاع)منطقة العمل (الارتفاع) هي طول كل قسم من أقسام الحفر.
|
3. الطبقة المرجعيةطبقة المرجع هي أداة تنشئ تلقائيًا طبقات مختلفة بناءً على عدد الأقسام التي لديك بعد التصدير إلى منطقة العمل.

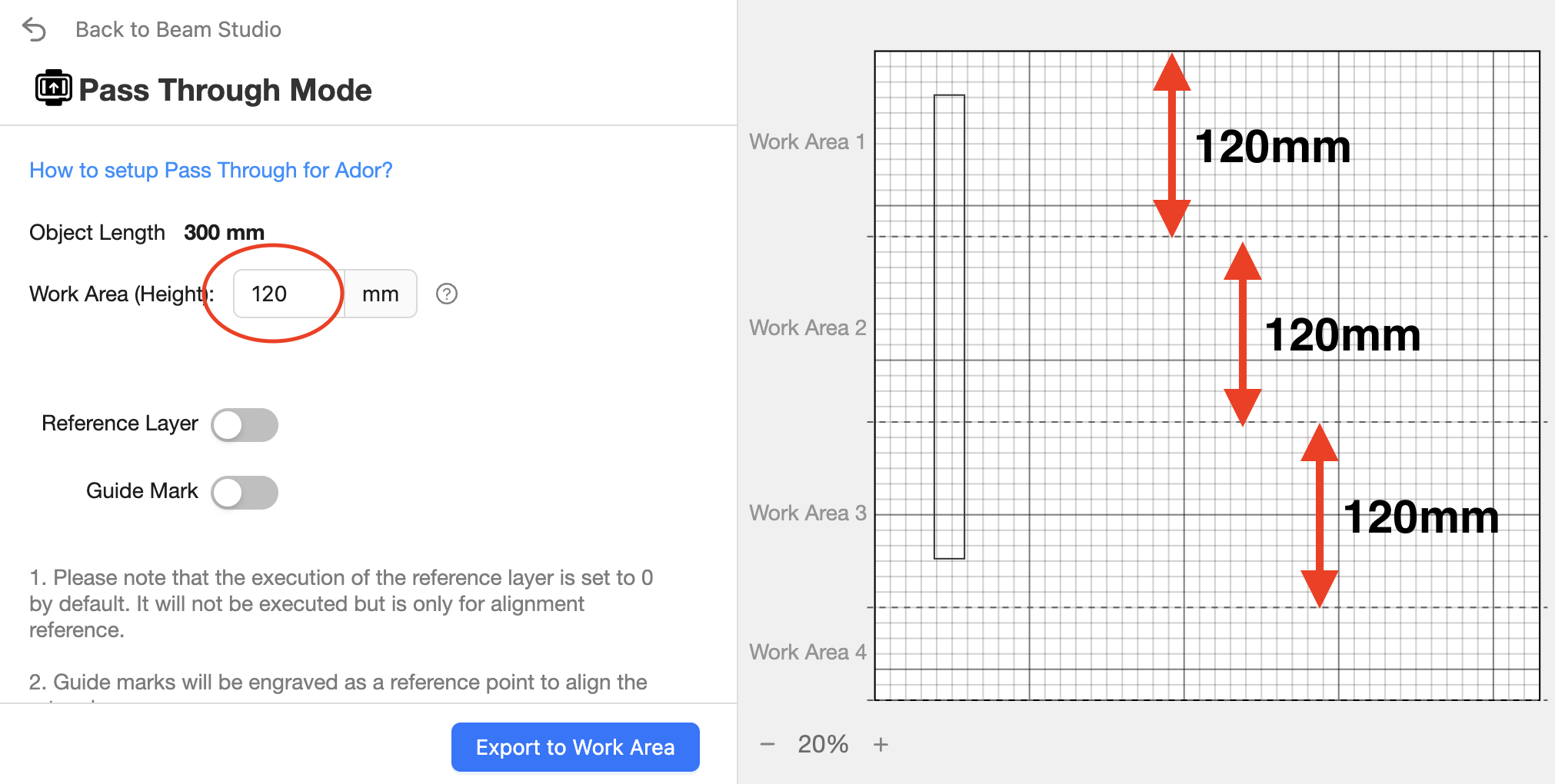

مثالإذا كان طول الكائن 300 مم، فإن ضبط منطقة العمل على 120 مم سيتطلب ثلاثة حفور، لذلك سيكون لديك ثلاثة أقسام، مما يشير إلى ثلاث طبقات وستجد أن الطبقات المختلفة ستحفر أقسامًا مختلفة من الكائن.
|

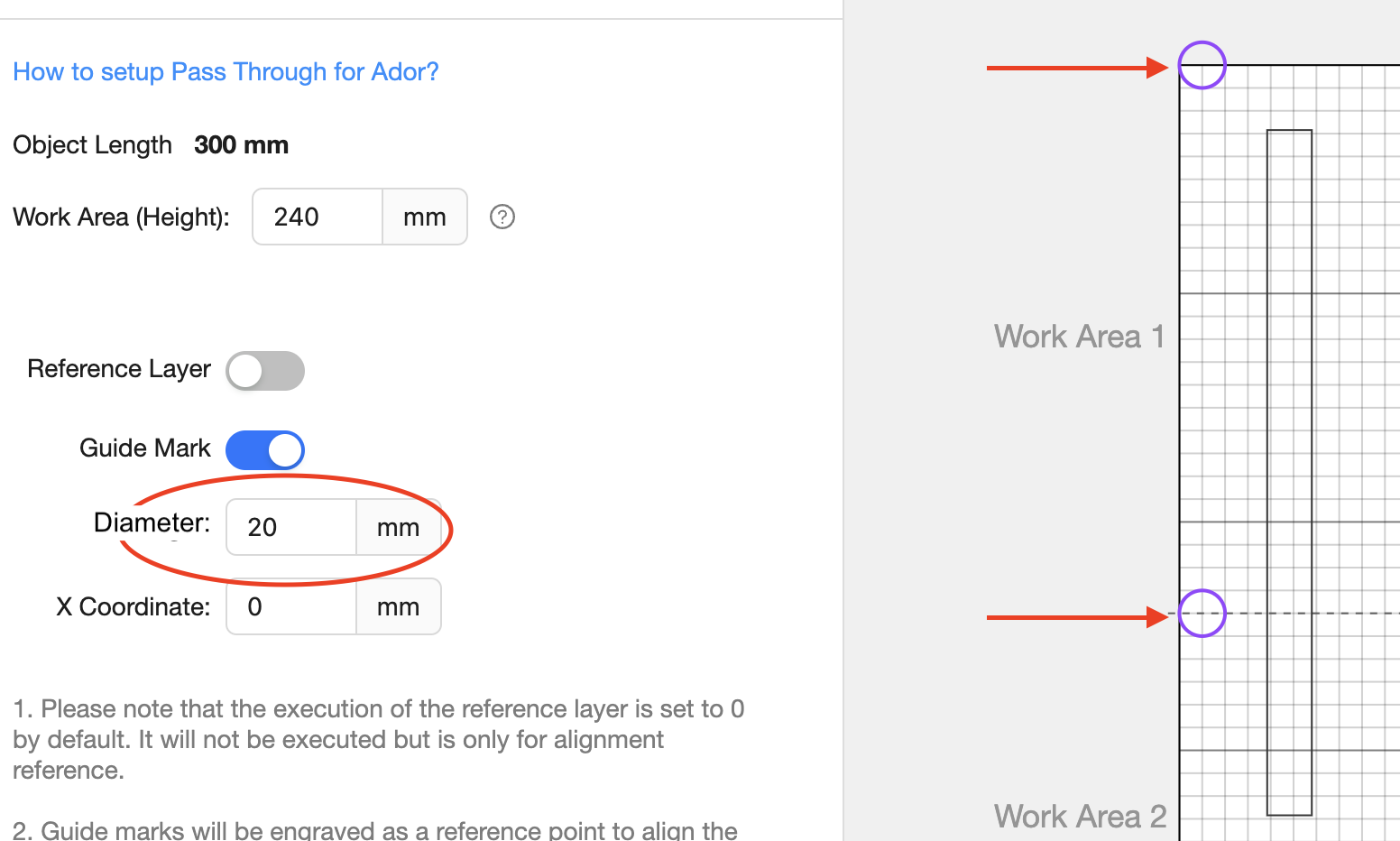

4. علامة الدليلعلامة الدليل هي أداة تستخدم لمطابقة خطوط الإنهاء بين كل قسم من أقسام الحفر.

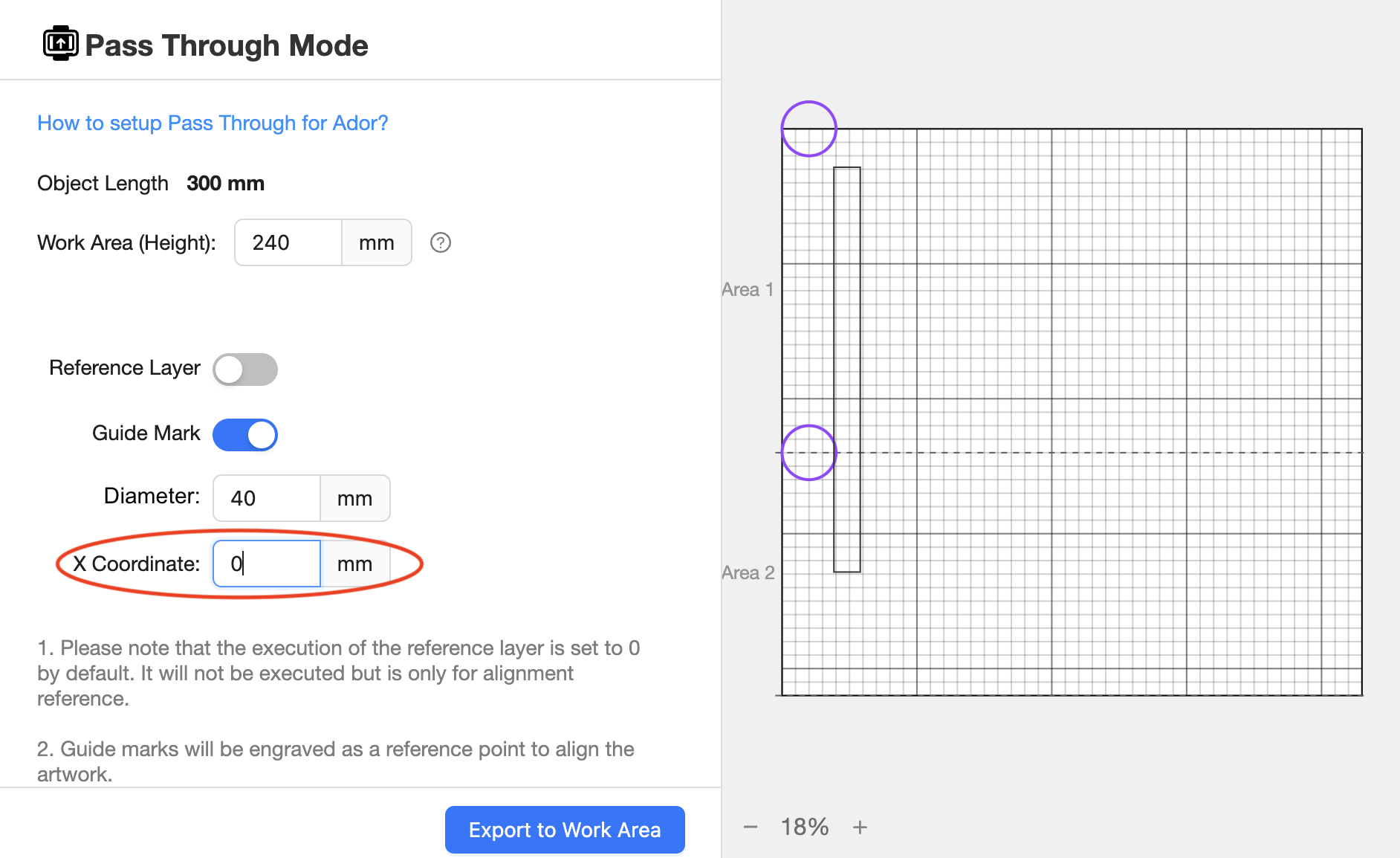

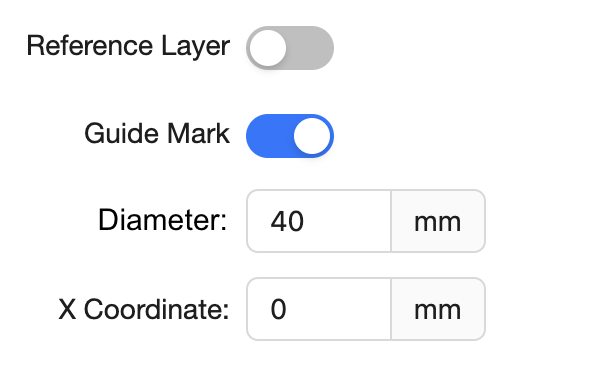

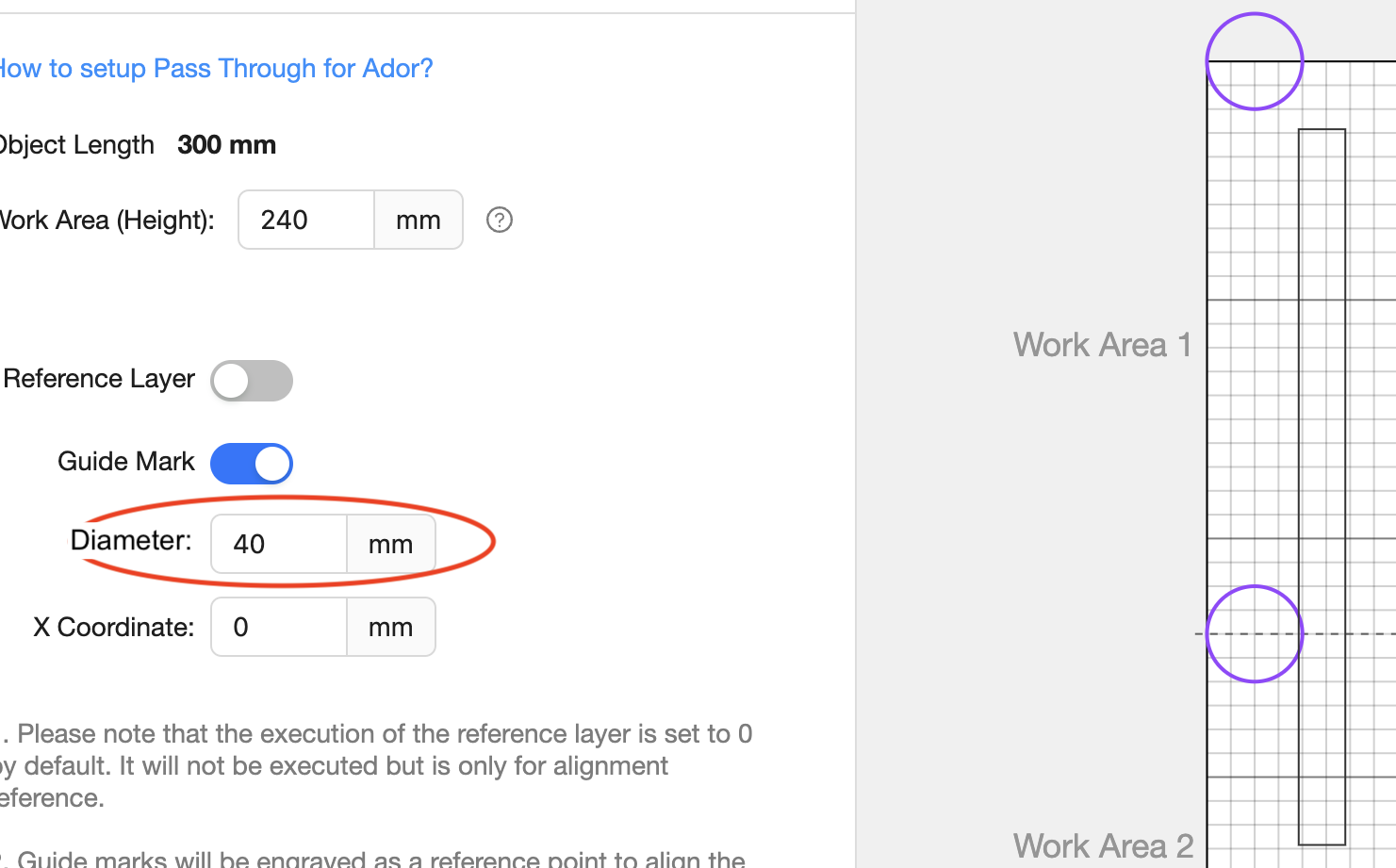

إعدادات إضافية لعلامة التوجيه
1. القطر إعداد القطر هو حجم الدوائر، وقيمته الافتراضية هي 40 مم.
2. الإحداثي السيني إعداد الإحداثي السيني هو موقع الدائرتين، والذي سيعتمد على حجم المادة الخاصة بك، وقيمته الافتراضية هي 390 مم.
|
الخطوة 21
قم بتغيير إعدادات الحفر النافذ إذا لزم الأمر بناءً على التصميم أو الملف الخاص بك.
إذا كنت تتبع مثالي، يمكنك استخدام الإعدادات أدناه لحفر المستطيل.
الخطوة 22

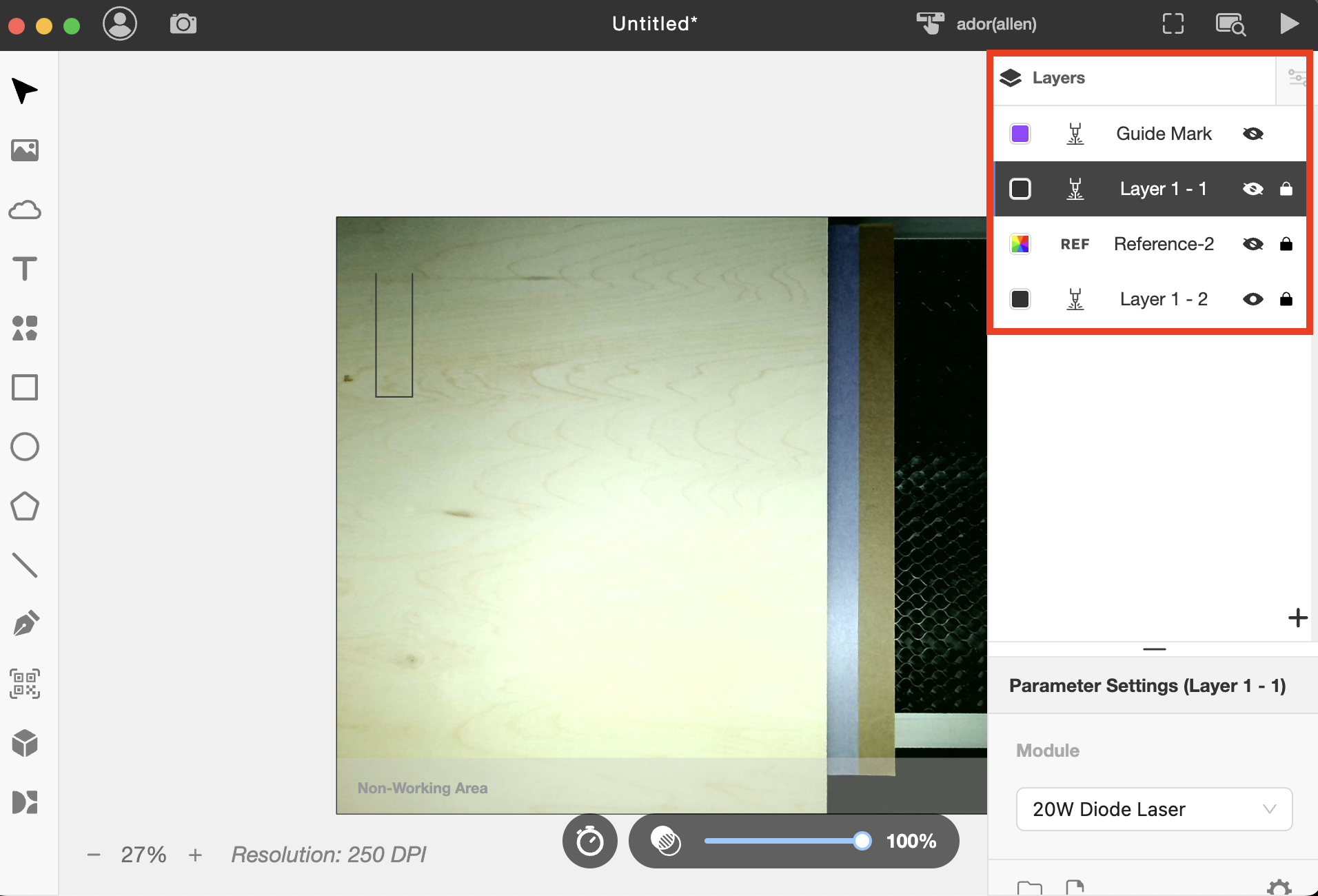

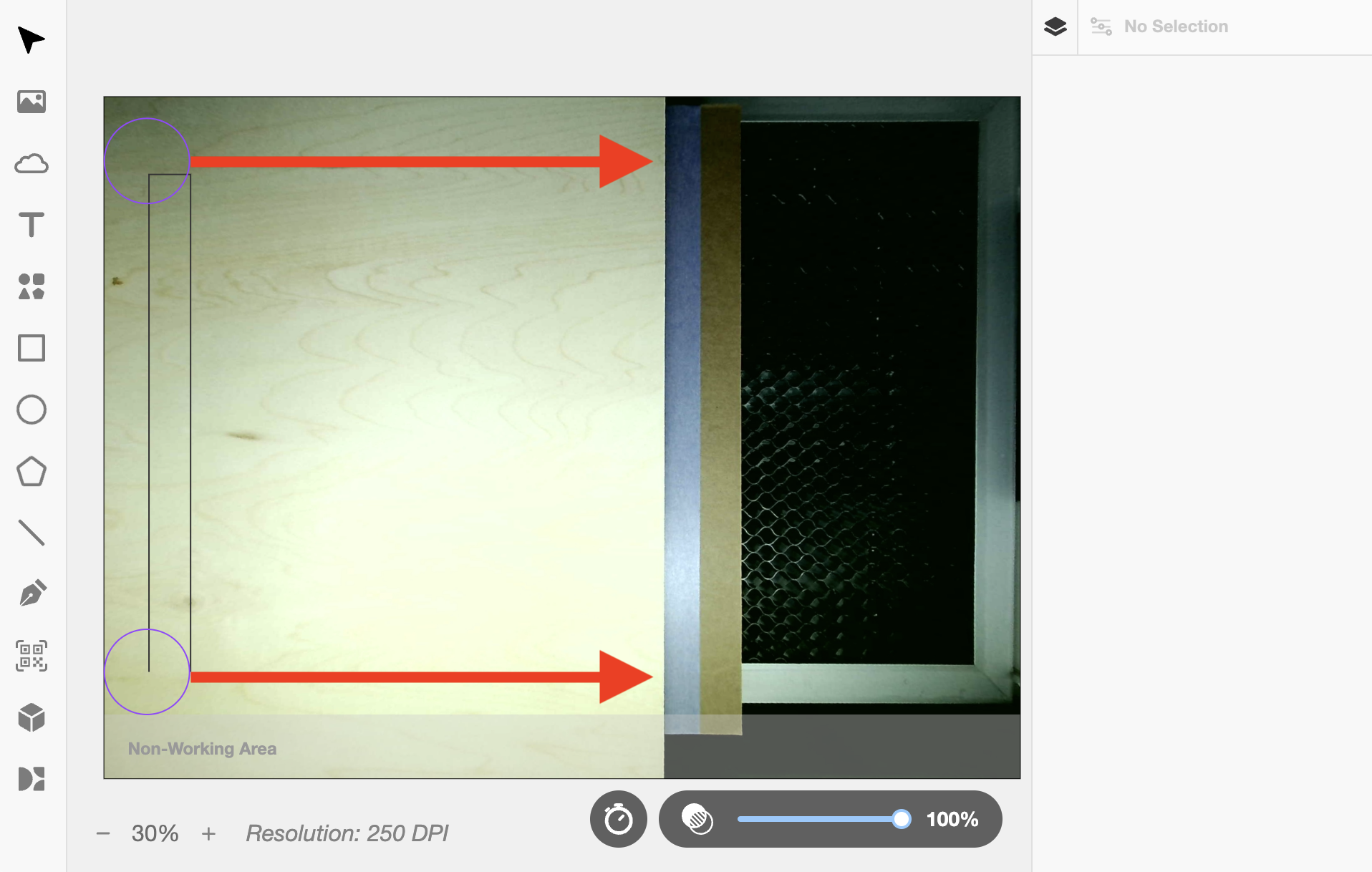

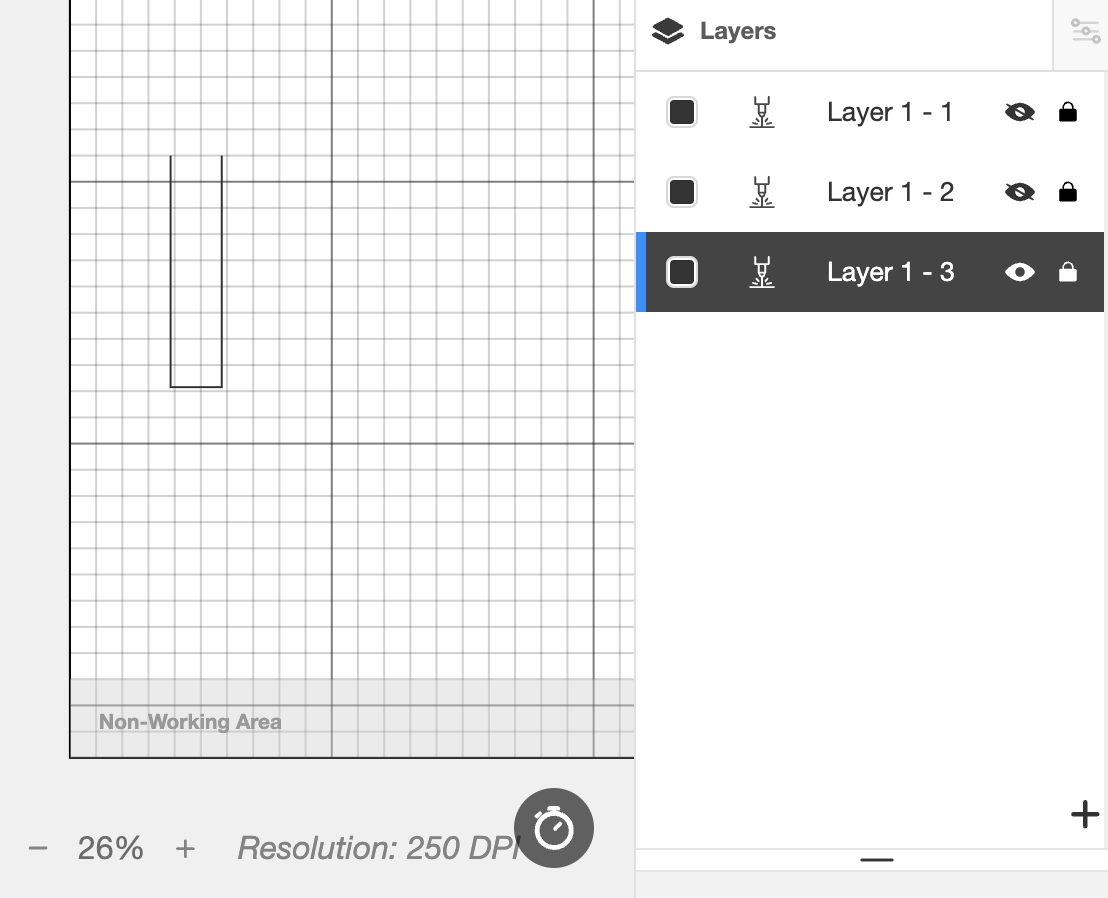

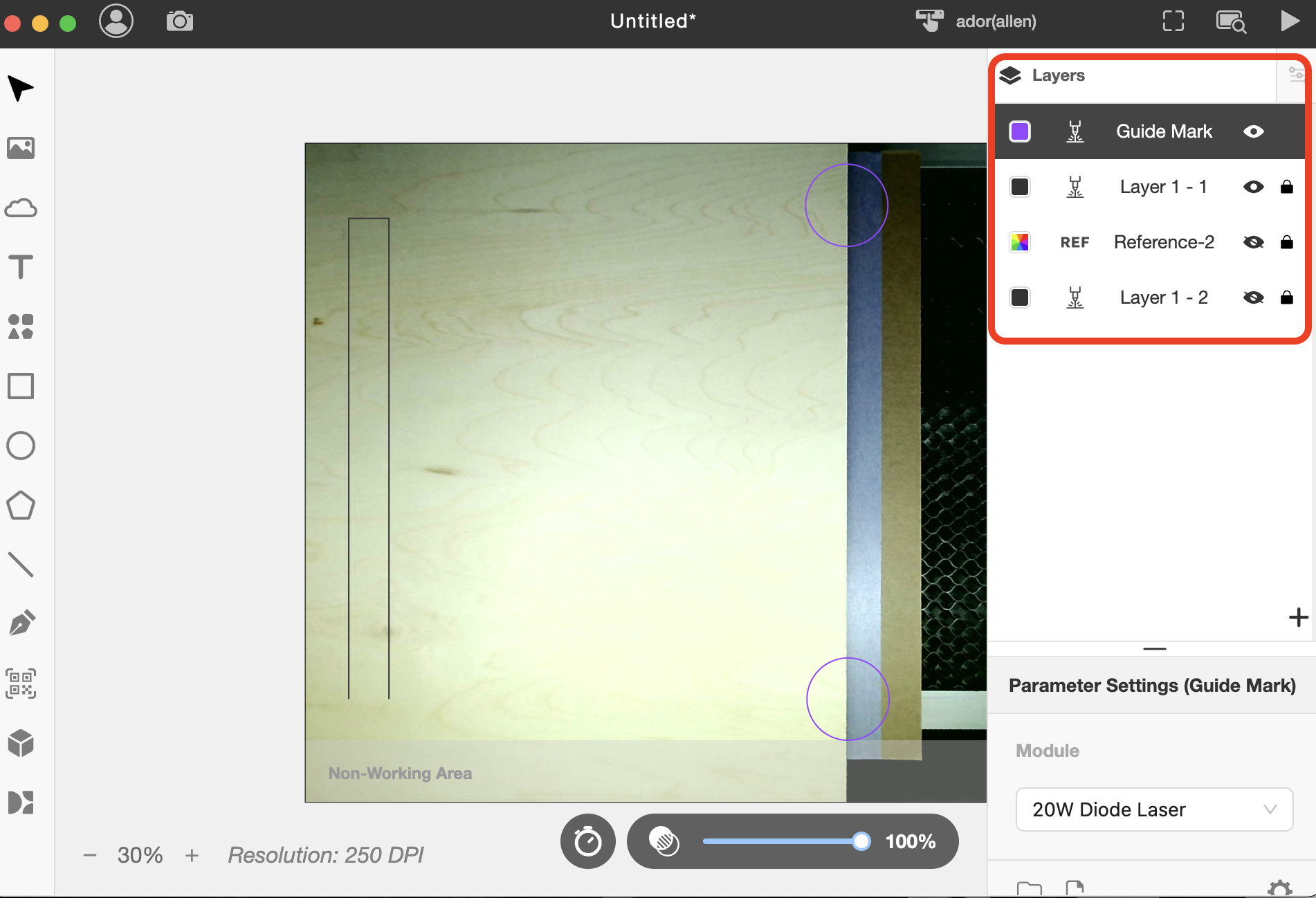

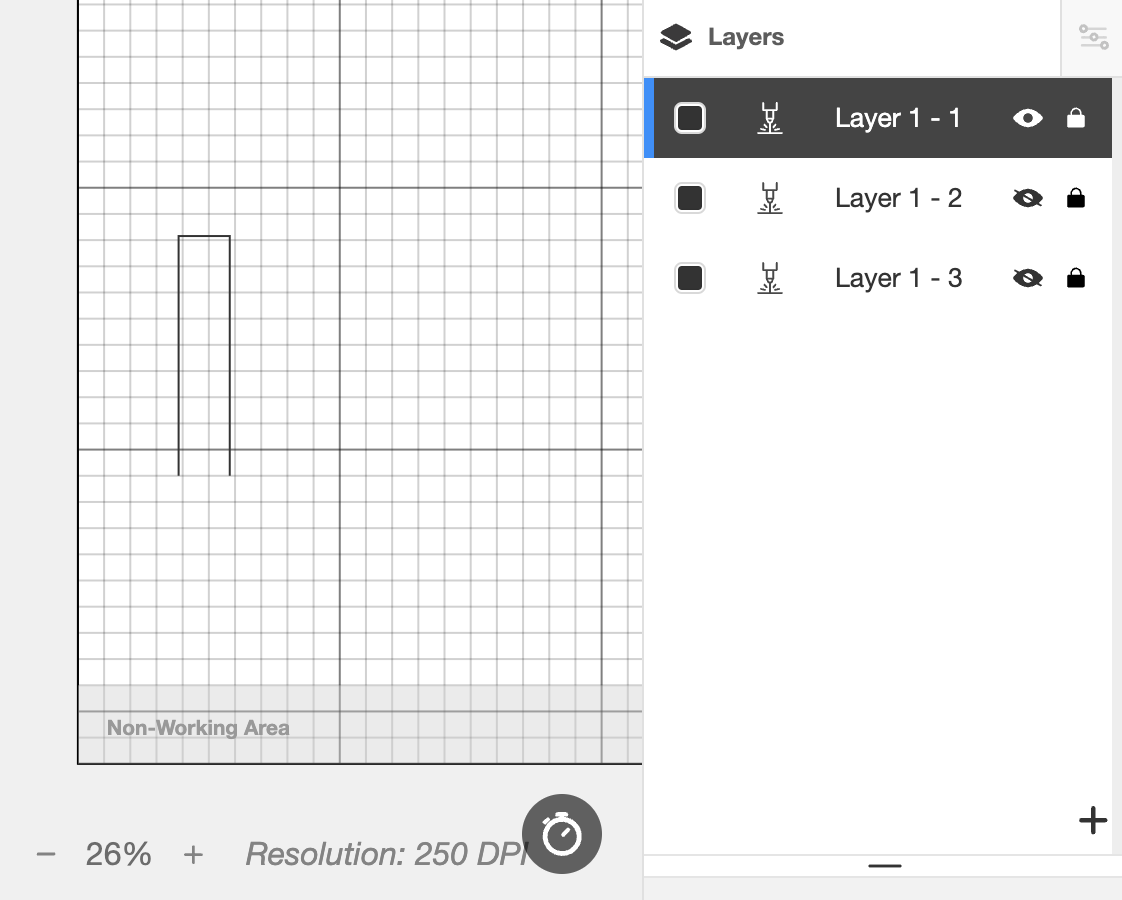

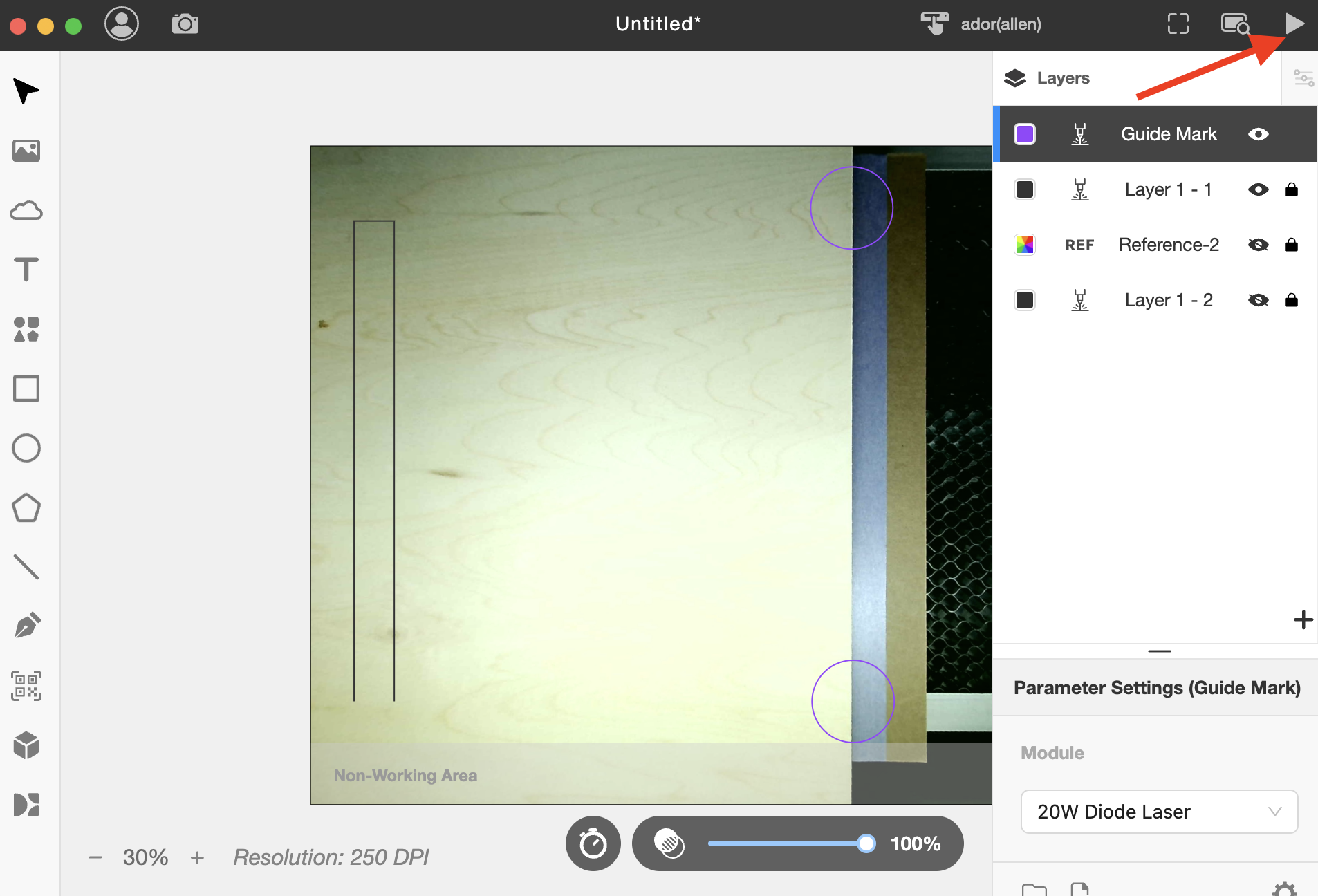

بعد التصدير، ستشاهد الطبقات المنشأة تلقائيًا والدائرتين.

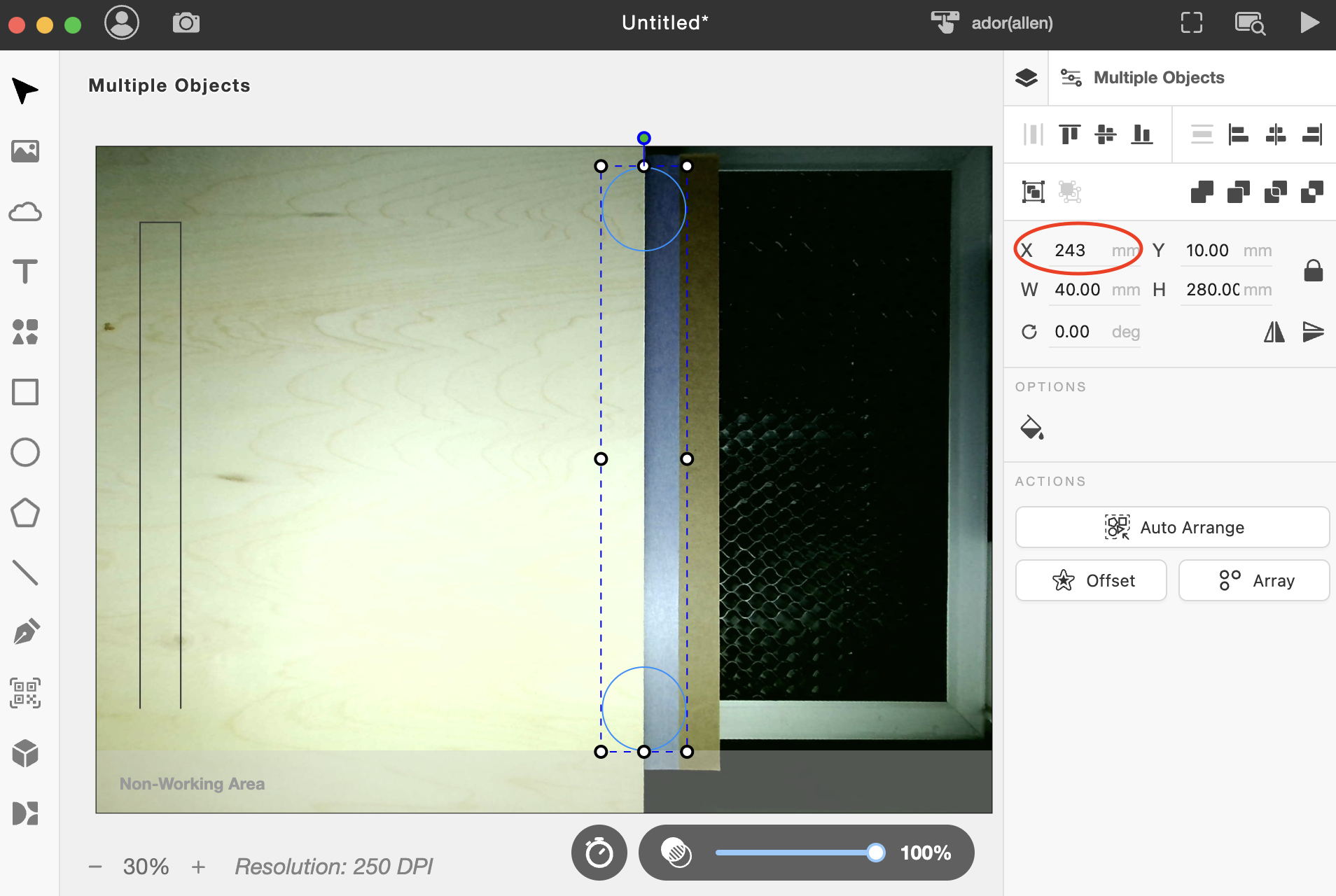

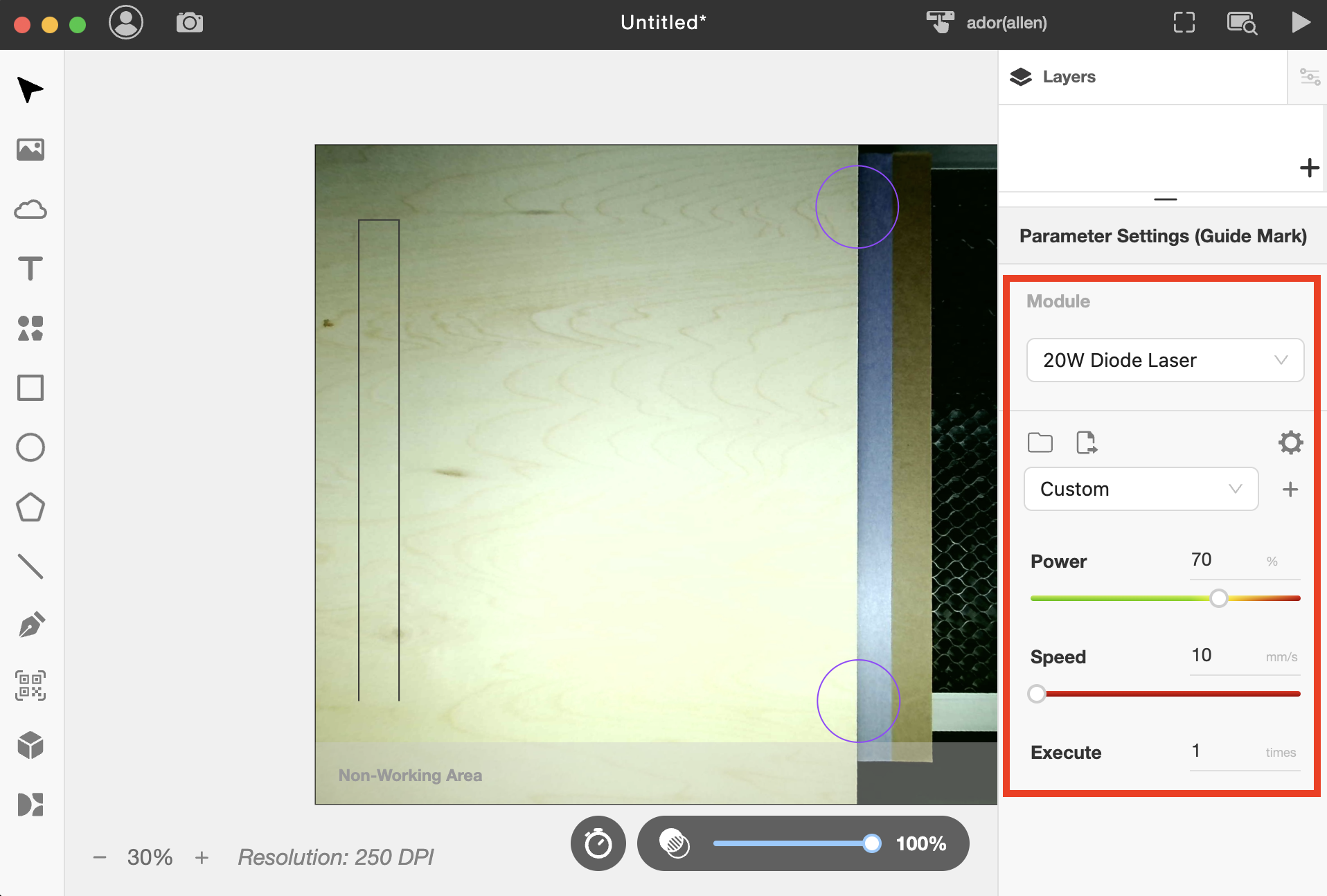

حرّك الدوائر بحيث يكون نصفها في المادة والنصف الآخر على الشريط اللاصق.
(يُقترح تغيير قيمة المحور السيني لتحريك الدوائر.)
الخطوة 23
اضبط المعلمات الخاصة بك بناءً على المادة الخاصة بك وتأكد من تغيير المعلمات في جميع الطبقات.

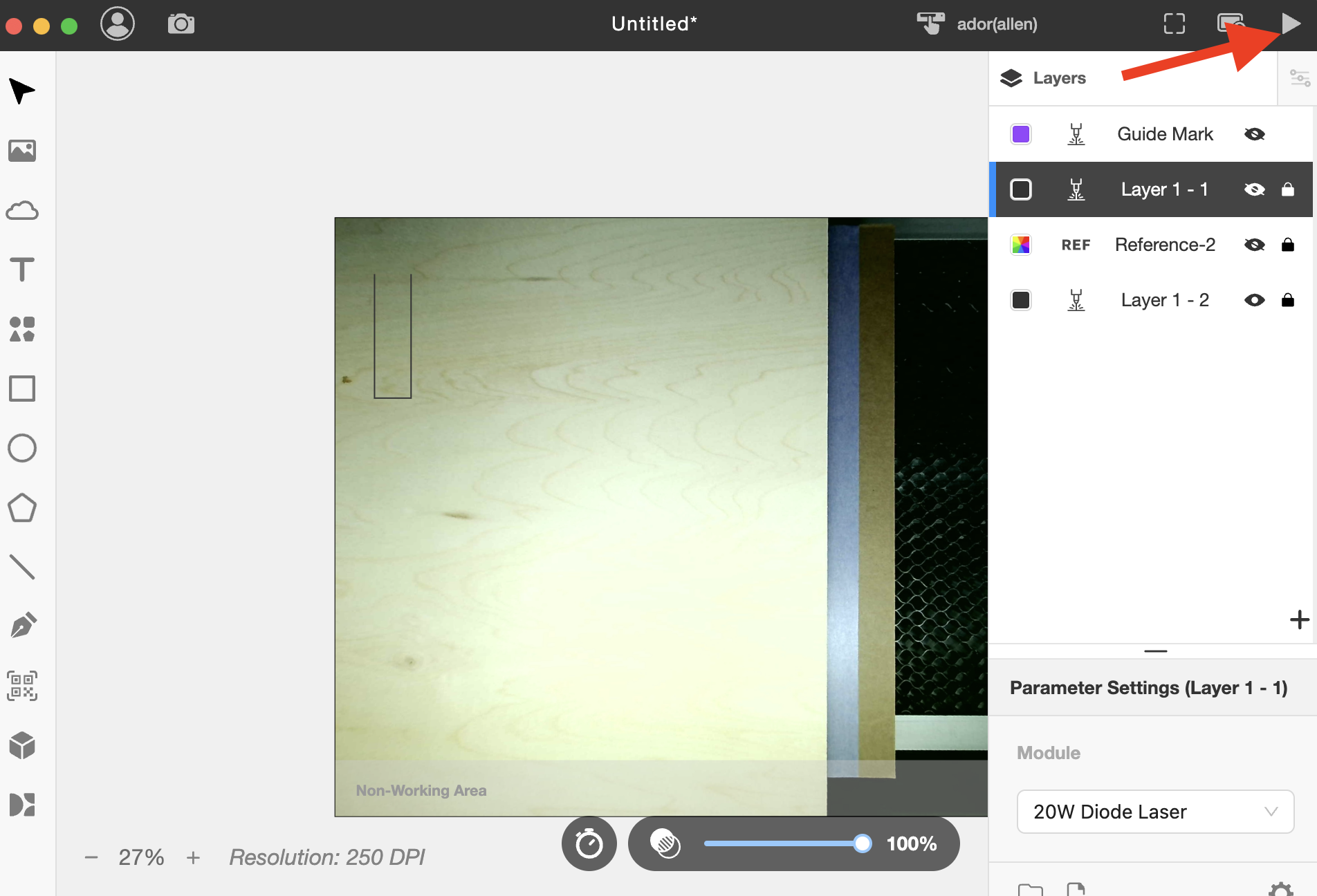

قم بتمكين الطبقة 1 وعلامة الدليل فقط. أخفِ الطبقات الأخرى، حيث سيتم نقشها لاحقًا.
الخطوة 24
ابدأ المهمة.
(تأكد من تمكين الطبقة 1 وعلامة الدليل فقط. يجب إخفاء الطبقات الأخرى.)
الخطوة 25

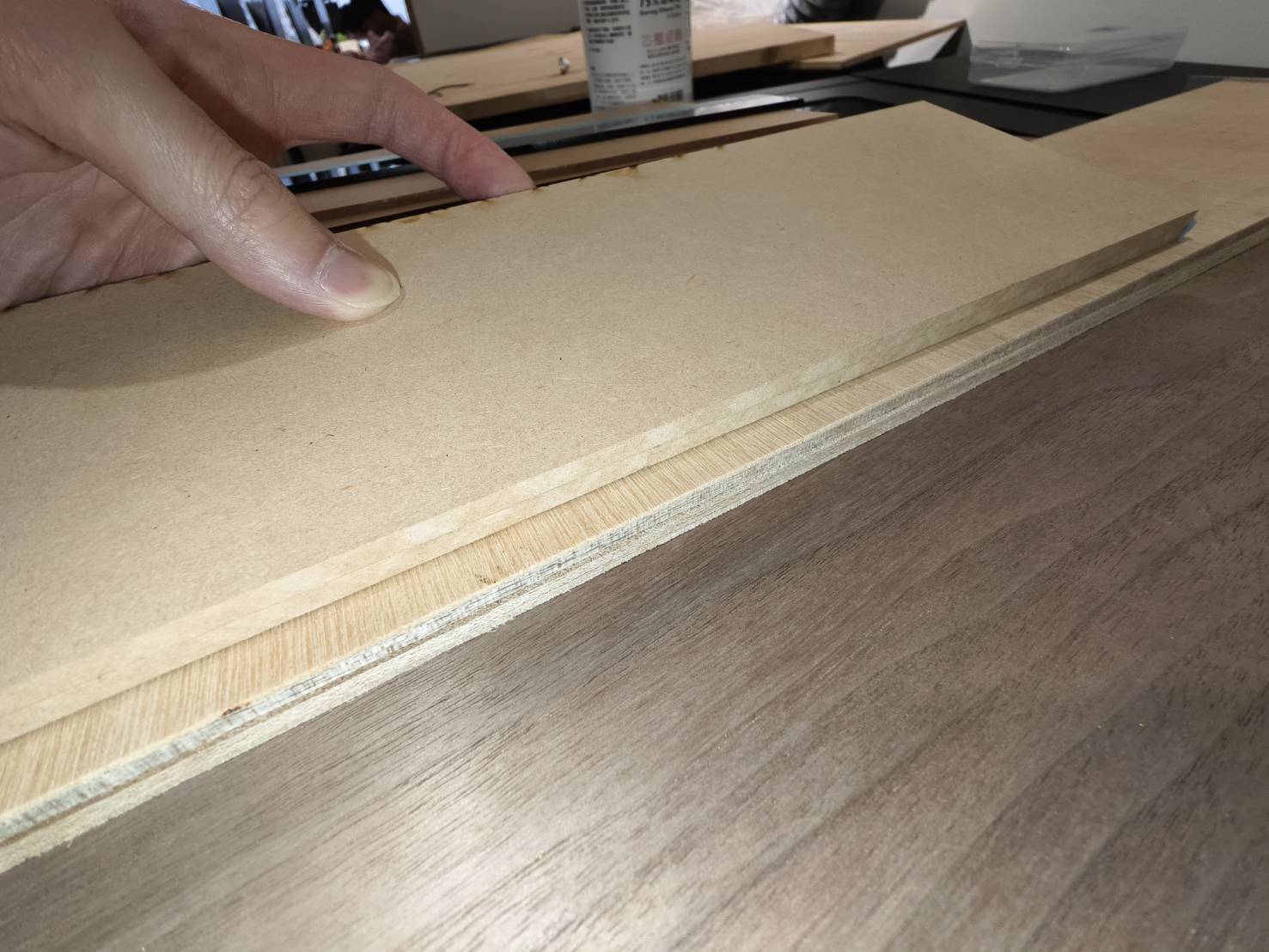

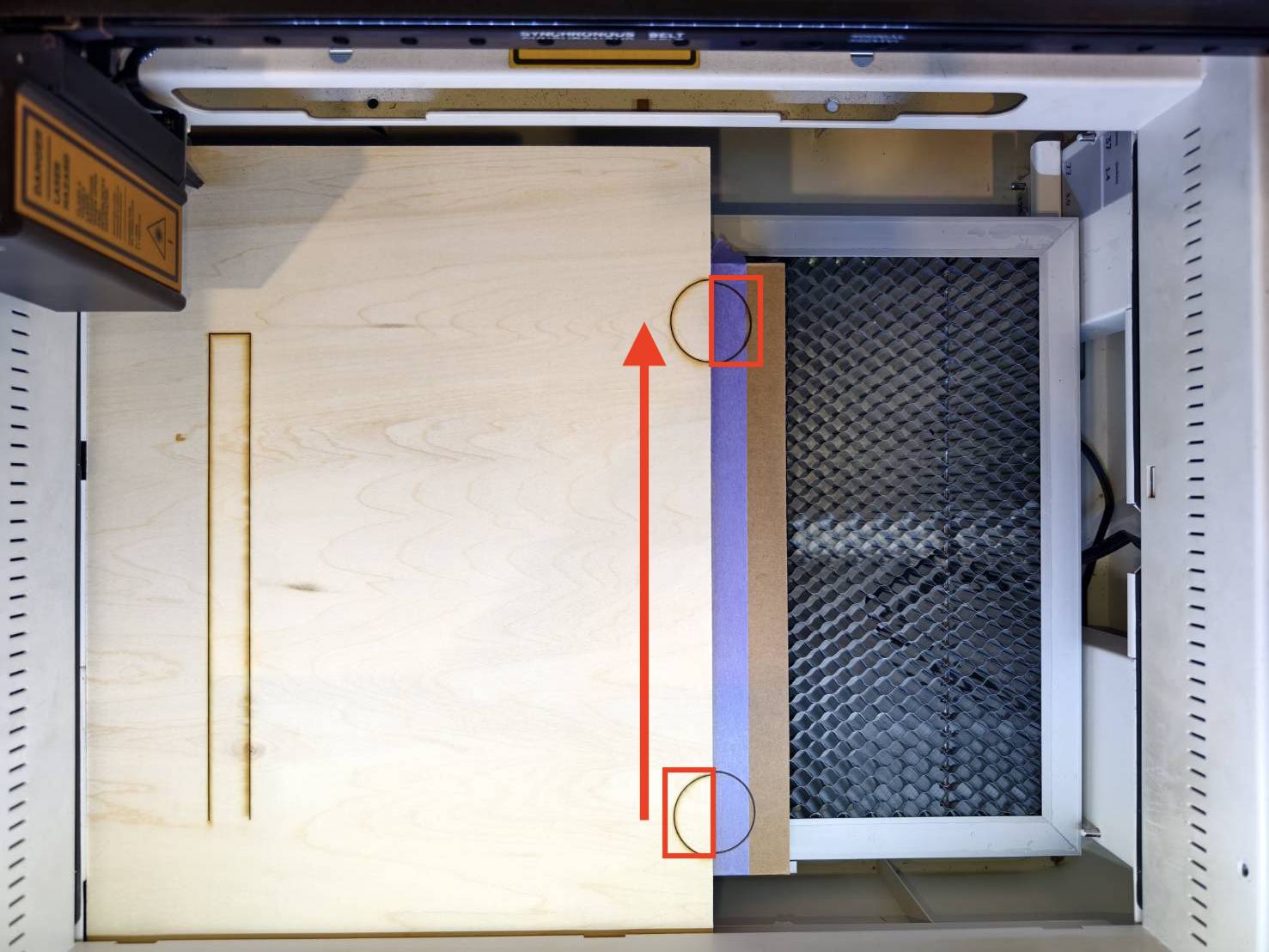

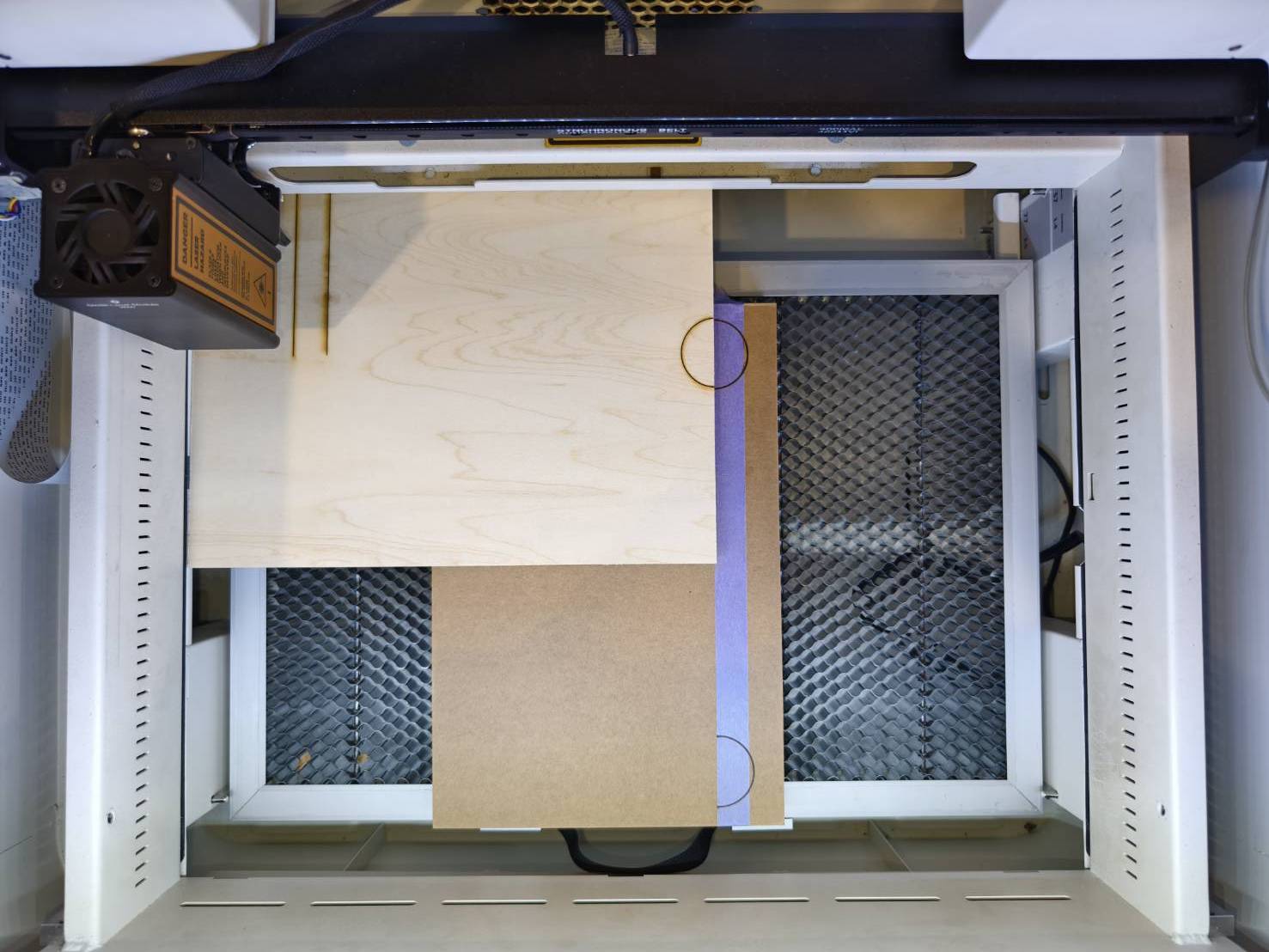

بعد الحفر الأول، حرّك الخامة الخاصة بك لمحاذاة نصف الدائرة السفلي على الخامة ونصف الدائرة العلوي على الشريط.
يرجى الإمساك بالشريط أثناء تحريك الخامة لمنع تغيير الموضع.
الخطوة 26

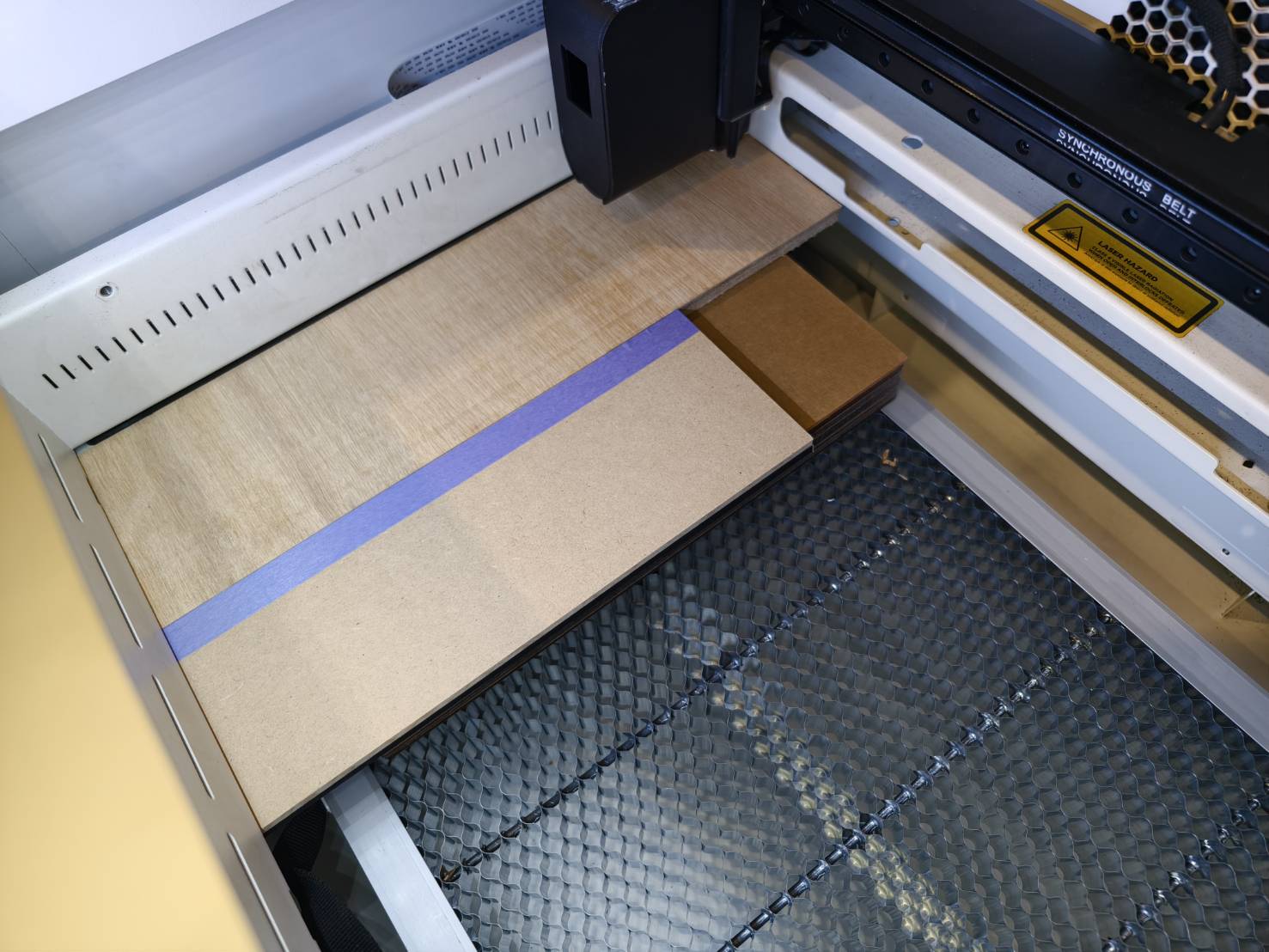

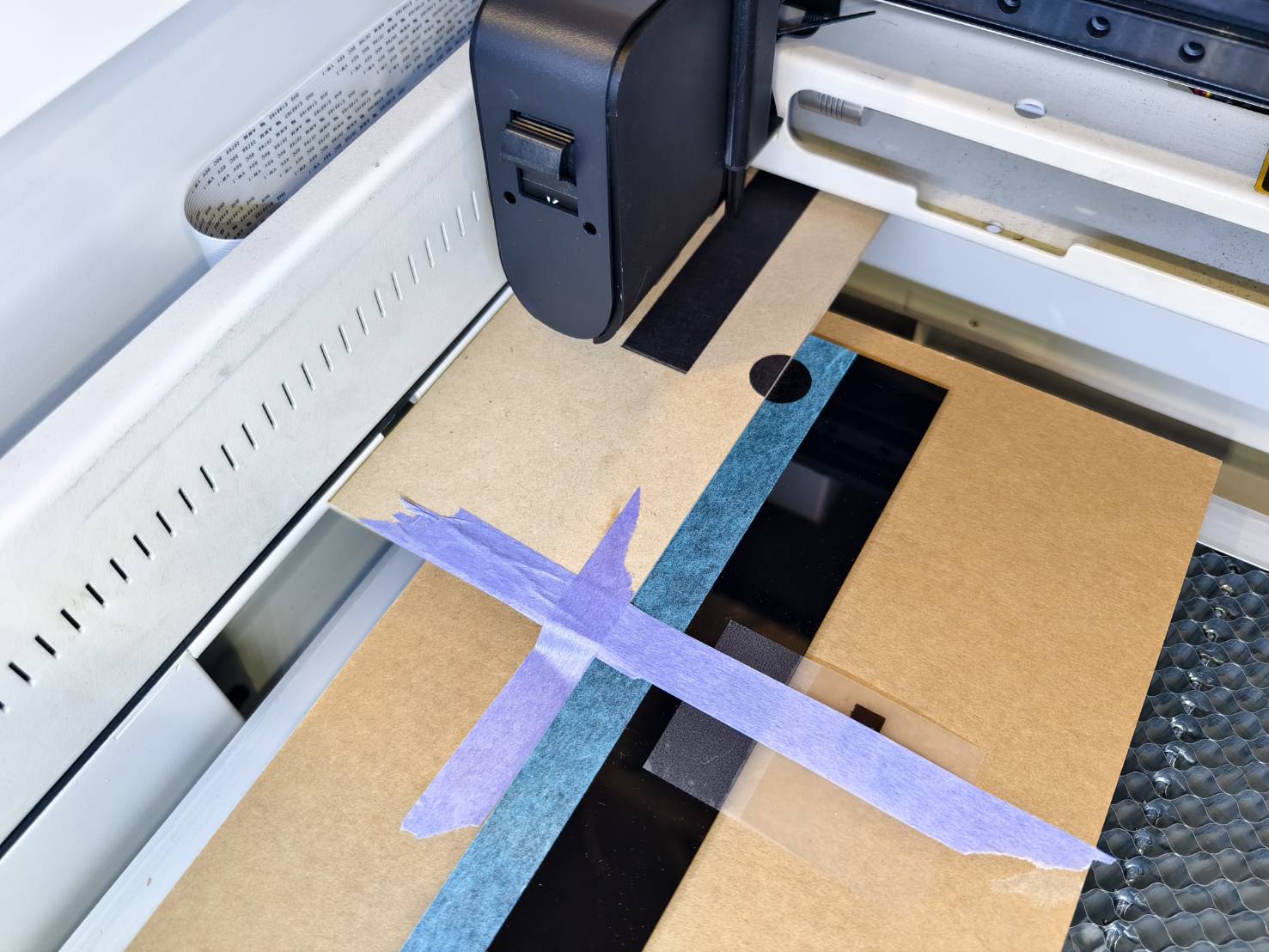

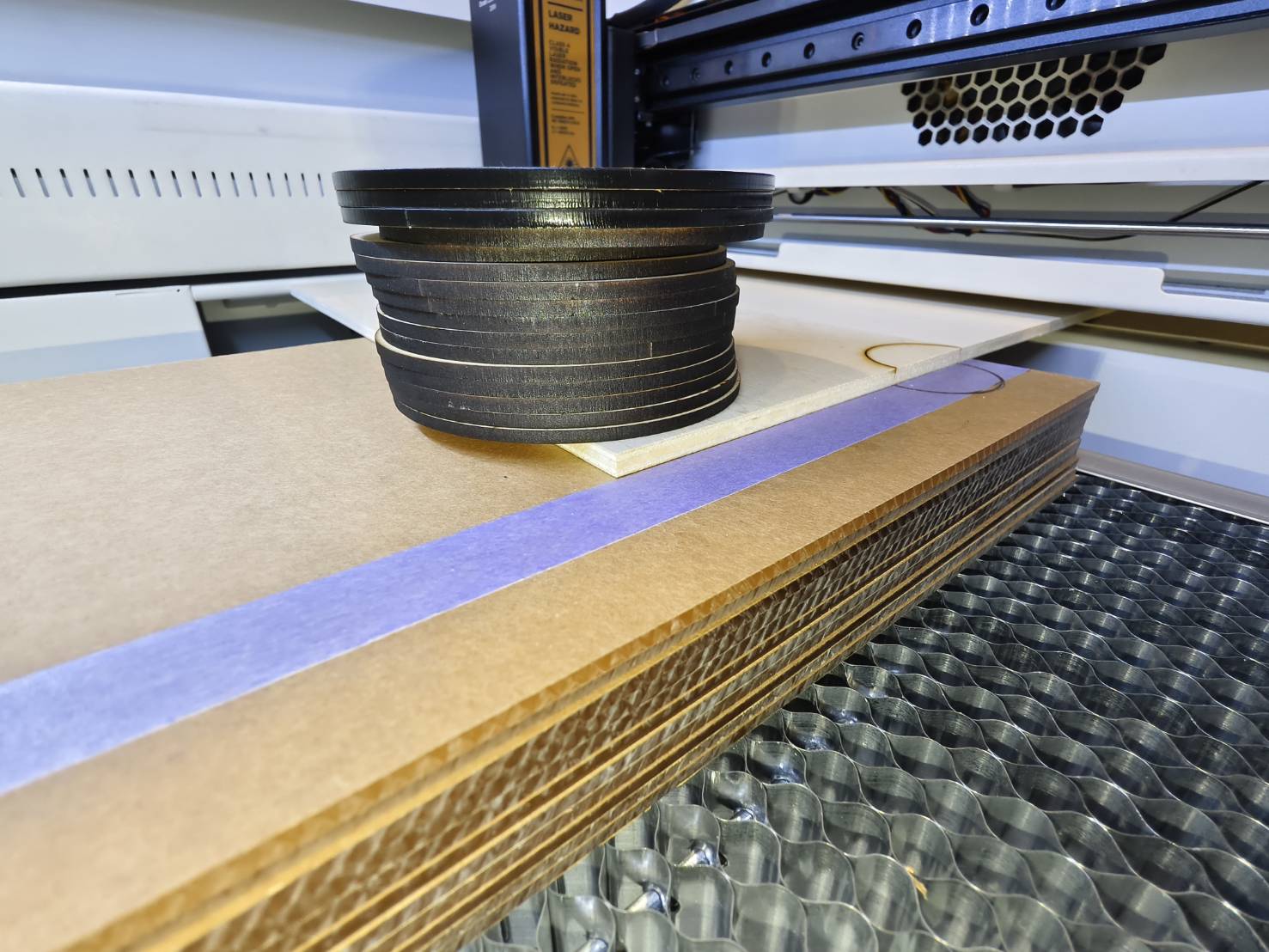

تأكد من أن الخامة مستوية. إذا كانت مائلة، يُقترح استخدام جسم ثقيل أو شريط لاصق لتثبيتها في مكانها.
في هذا المثال، تم استخدام الشريط اللاصق.
يرجى الحذر من أن استخدام جسم ما قد يعيق مسار رأس الليزر، لذا فمن الأفضل استخدام أجسام أصغر.
| جسم | شريط لاصق |
الخطوة 27

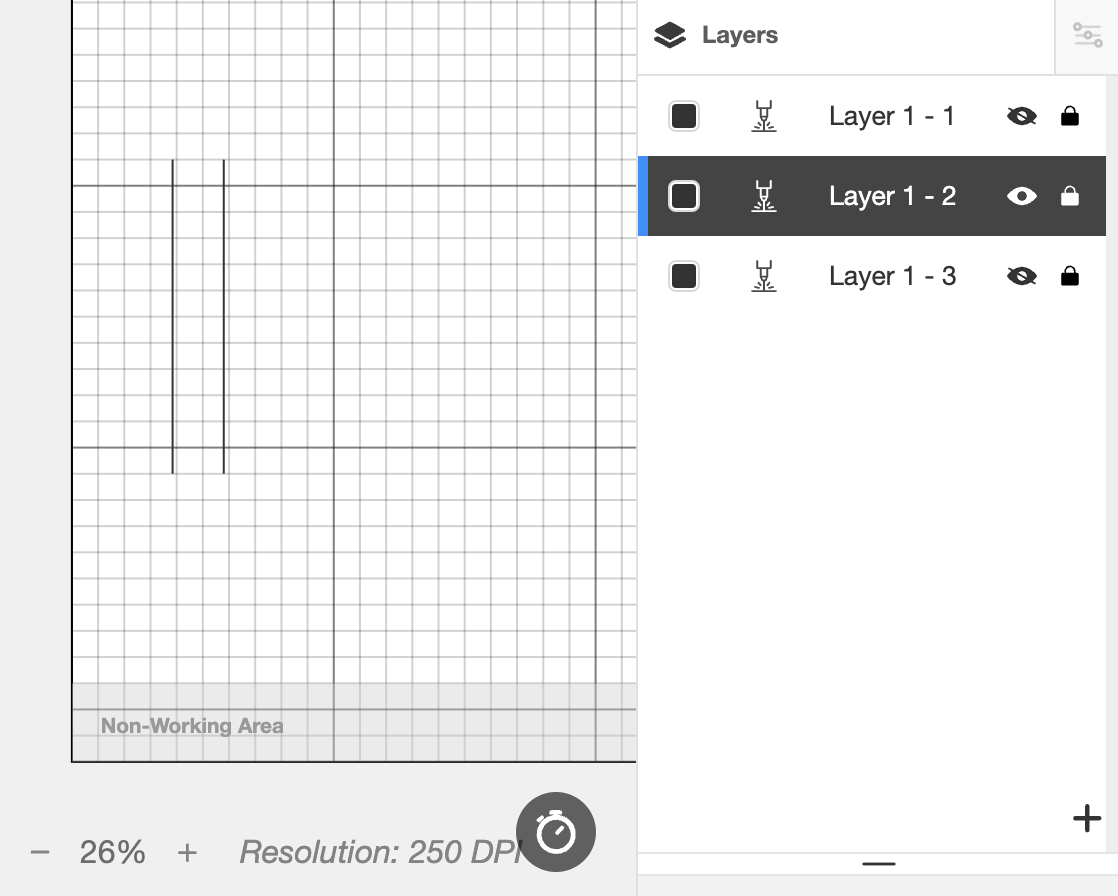

بما أنه تم حفر الطبقة الأولى وعلامة الدليل، يجب علينا الاستمرار في حفر الطبقة الثانية. لذلك، ستحتاج إلى تعطيل الطبقة المنتهية يدويًا وتمكين الطبقة التالية. لن يتم تعطيل طبقة علامة الدليل إلا في الحفر الأخير.
إذا كنت تتبع مثالي، يرجى التحقق:
- أخفِ الطبقة الأولى لأن جزءها قد اكتمل.
- لن يتم تعطيل طبقة علامة الدليل إلا في الحفر الأخير.
في هذا المثال، يتطلب الأمر حفرتين فقط، لذلك سيتم تعطيل طبقة علامة الدليل في الحفر الثانية. - قم بتمكين الطبقة الثانية، وهي الطبقة الأخيرة في هذا المثال.
- تحتوي الطبقة المرجعية على نهاية الطبقة الأولى، لذلك يمكن استخدامها للمحاذاة بين الطبقات؛ ليس لها أي إعدادات إخراج محددة في المعلمات، لذلك فإن تمكينها أو عدم تمكينها لن يؤثر على المهمة.
الخطوة 28
ابدأ المهمة مرة أخرى.
الخطوة 29

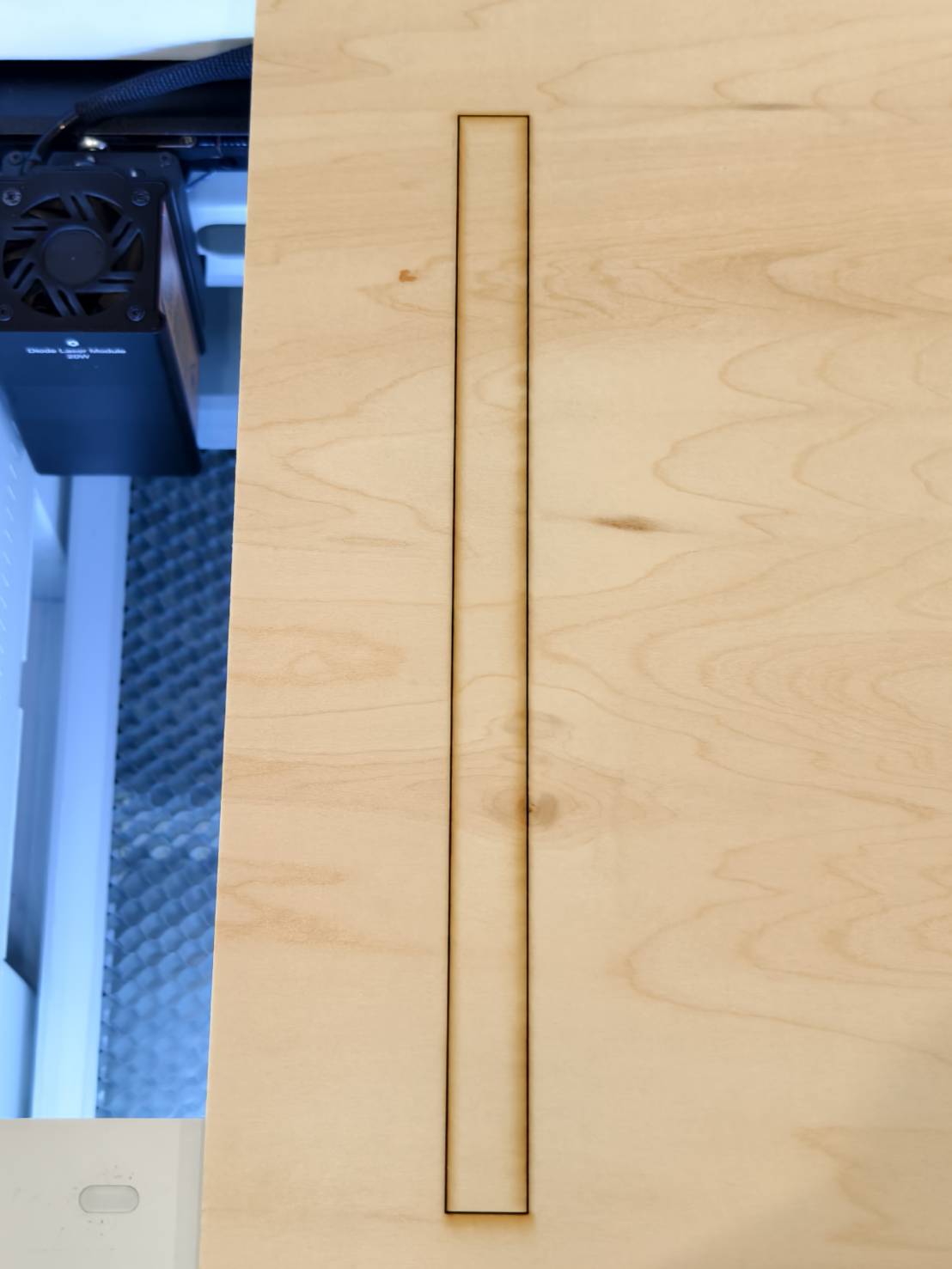

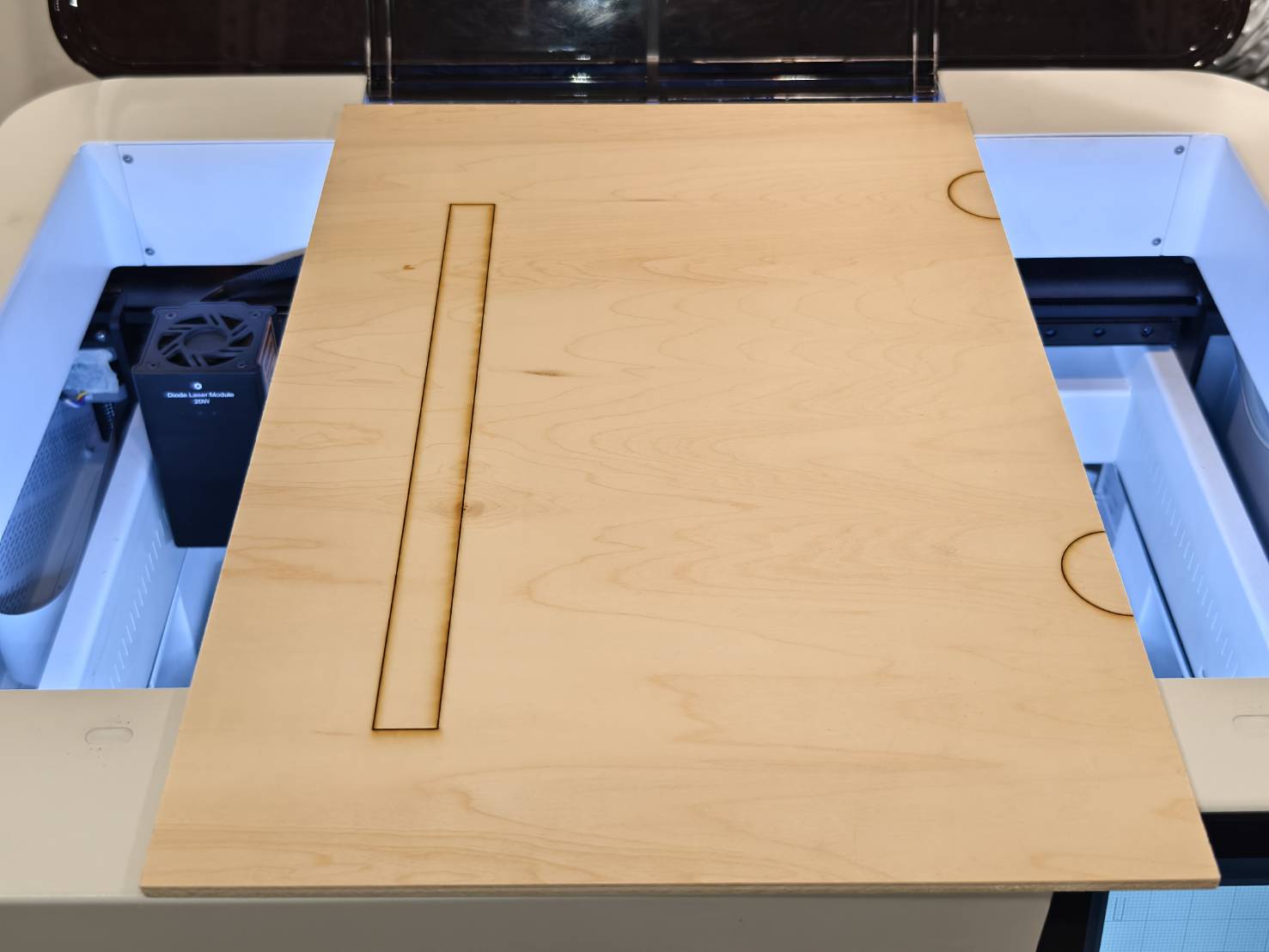

تحقق من النتيجة.
#END
