⚠︎ تحذير: ميزة الطباعة النافذة غير متوفرة في أوروبا.
|
الوصف
سيرشدك هذا المقال خلال إعداد وظيفة الطباعة النافذة وبدء مهمة الحفر التجريبية بعد تثبيت الأجهزة.
للحفر أو القطع باستخدام الطباعة النافذة، راجع Ador - دليل الحفر النافذ.
الأدوات
| 1 | مفك براغي فيليبس |
| 2 | مفك مقبس سداسي (7 مم) |
| 3 | شريط لاصق ورقي (اختياري) |
الخطوة 1
افصل الماكينة والقاعدة إذا كانتا مجمعتين.
الخطوة 2
فك هذين البرغيين في الخلف باستخدام مفك براغي فيليبس.
الخطوة 3
فك البراغي الموجودة أسفل الإطار.
|
الخطوة 4
يمكن بعد ذلك إزالة الإطار الخلفي للطباعة النافذة.
(لن تكون البراغي ضرورية للطباعة النافذة، ولكن يُنصح بالاحتفاظ بها.)
الخطوة 5
ضع الإطار الخلفي للطباعة النافذة في الموضع المخصص له.
الخطوة 6
قم بفك البرغيين.
الخطوة 7
قم بفك البراغي الموجودة أسفل الإطار الأمامي.
|
الخطوة 8
يمكن بعد ذلك إزالة الإطار الأمامي للطباعة النافذة.
الخطوة 9
قم بإزالة المشبكين الموجودين على الإطارات الأمامية.
(لن تكون هناك حاجة لهذين المشبكين للطباعة النافذة، ولكن يُقترح الاحتفاظ بهما في حالة وجود أي احتياجات مستقبلية. يرجى الرجوع إلى تركيب الطباعة غير النافذة.)
الخطوة 10
ضع الإطار الأمامي للطباعة النافذة في الموضع المخصص له.
الخطوة 11
قم بتجميع الماكينة وقاعدة التمديد.
الخطوة 12
ضع قرص العسل في طبقة 37 مم/1.4 بوصة أو طبقة 77 مم/3.0 بوصة وفقًا لسُمك المادة الخاصة بك. يرجى الرجوع إلى المقالة الخاصة بتركيب قرص العسل.
| الطبقة | الصورة |
نطاق الارتفاع |
| 37 مم / 1.4 بوصة | 0 - 3 مم | |
| 77 مم / 3.0 بوصة |
3 - 15 مم |
|
| 117 مم / 4.6 بوصة | غير متوفر للطباعة النافذة | |
| 155 مم / 6.1 بوصة |
غير متوفر للطباعة النافذة |
الخطوة 13
أدخل المادة في الماكينة. يوصى بشدة باستخدام مواد غير مرغوب فيها أو مستعملة في المرة الأولى لأغراض التدريب.
الحد الأقصى لسُمك المادة لوظيفة الطباعة النافذة في Ador هو 15 مم.
عند إدخال المادة، يُرجى تجنب انحشارها بسلك الطاقة وخرطوم التهوية كما هو موضح في الأمثلة السيئة أدناه.
هناك سيناريوهان لوضع المواد. يرجى الاطلاع على الإرشادات أدناه.
مواد 0 - 3 مم
|
||
|
||
مواد بسماكة 3 - 15 مم
|
||
|
||
الخطوة 14
ضع شريط لاصق ورقي بجانب حافة المادة مباشرةً على قرص العسل أو على المادة السفلية.
يتم وضع الشريط اللاصق لمحاذاة كل عملية نقش، وسنشرح لاحقًا في المقالة كيفية استخدامه.
مواد 0 - 3 مم
|
||
|
||
مواد بسماكة 3 - 15 مم
|
||
|
||
|
||
ملاحظة هامة |
|
|
|
|
|
|
|
الخطوة 14.1

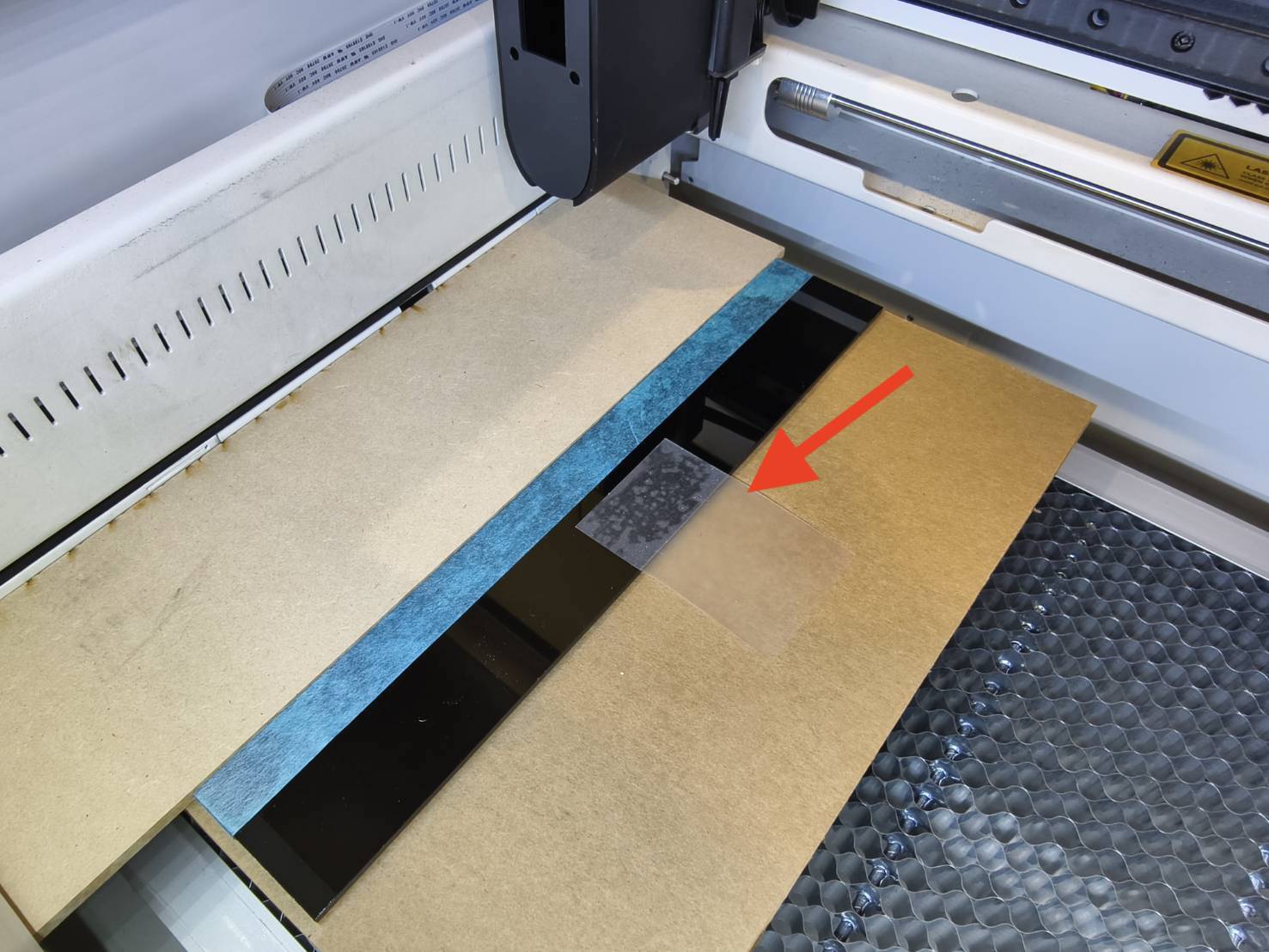

ضع الملصق التحضيري على المادة الجانبية لأغراض الرش الأولي.
الخطوة 15
شغّل الجهاز وقم بالتركيز التلقائي على المادة.
الخطوة 16
يرجى التأكد من توفر إصدارات البرامج والبرامج الثابتة التالية لاستخدام وظيفة الدوران في Ador.
|
إصدار Beam Studio 2.3.7 أو أعلى. (دليل) |
إصدار البرنامج الثابت 5.3.2 أو أعلى. (دليل) |
|
|
الخطوة 17

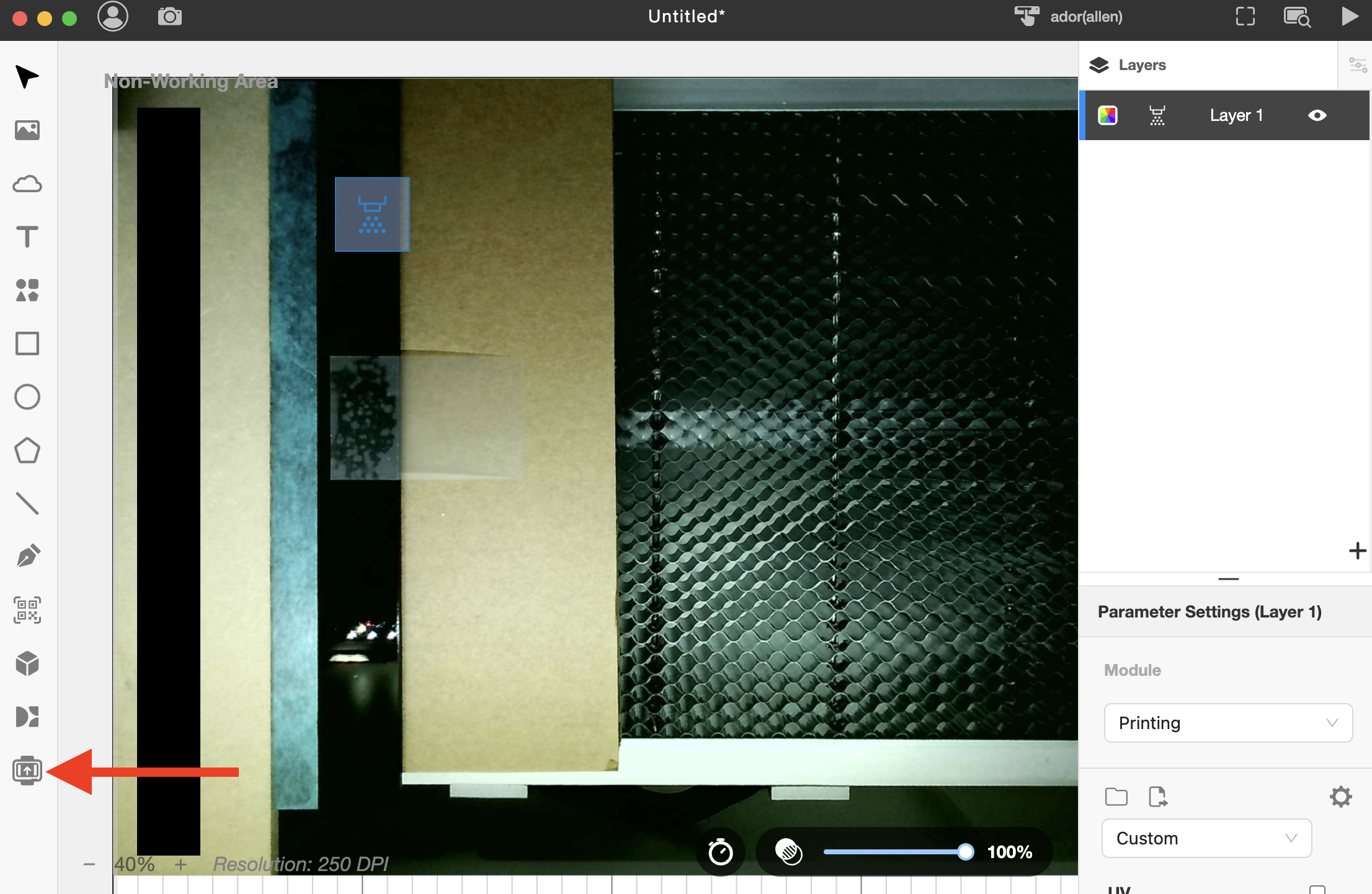

قم بتمكين وظيفة الطباعة المباشرة (Passthrough) في Beam Studio.
اضبط طول المادة.
الخطوة 18

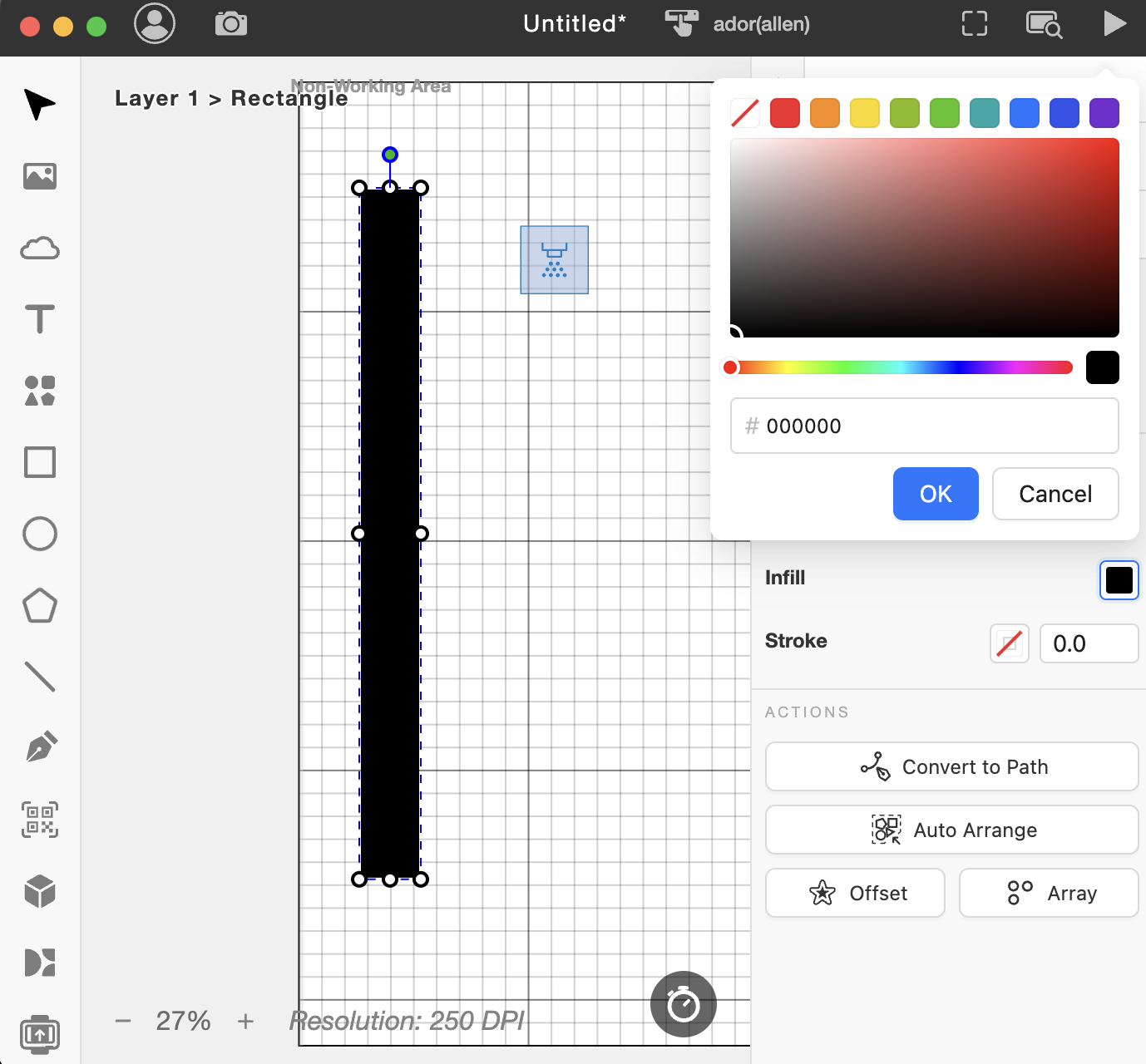

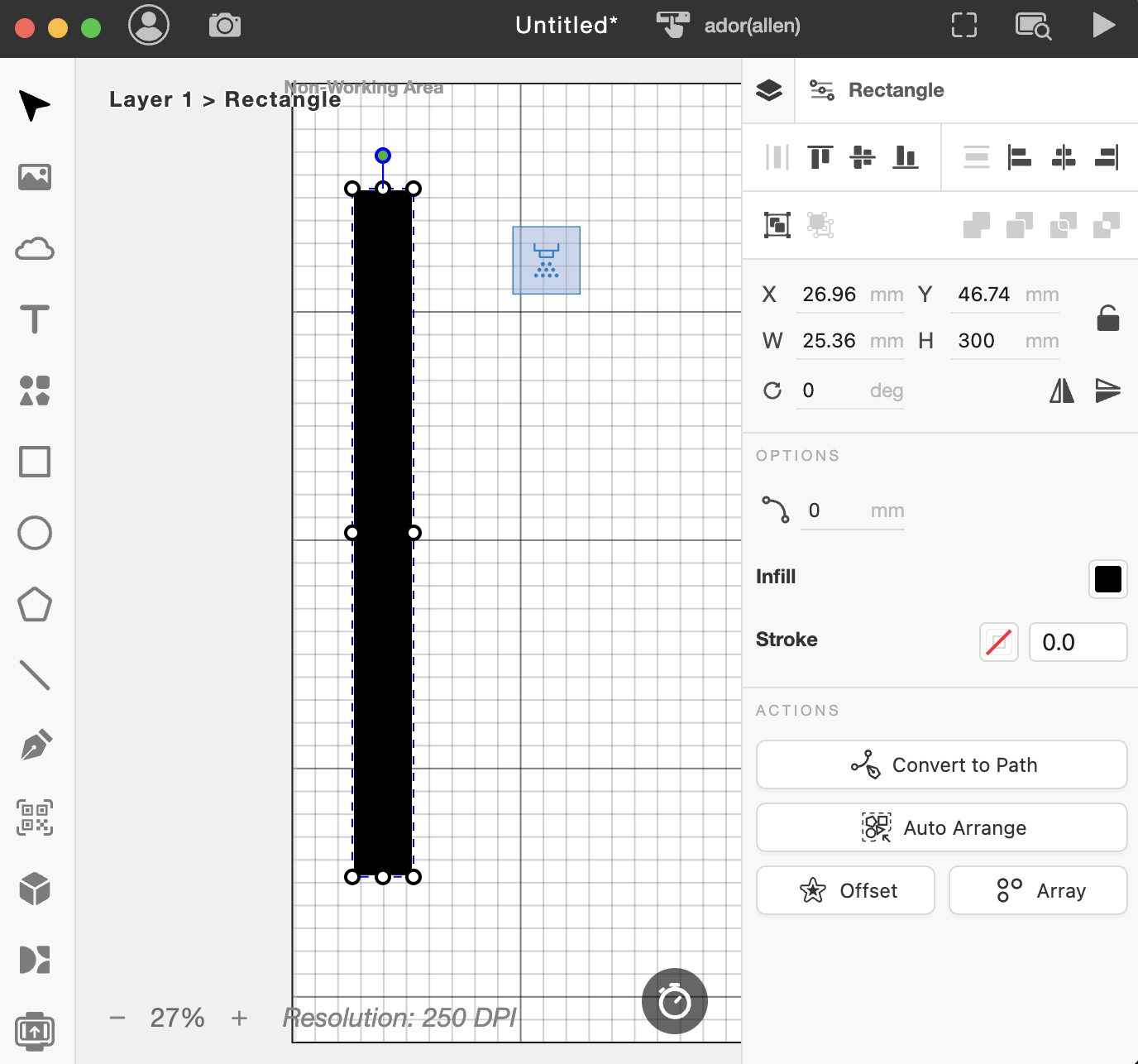

ارسم مستطيلاً طويلاً وقم بتعبئته باللون الأسود، أو استورد التصميم الخاص بك.
الخطوة 19

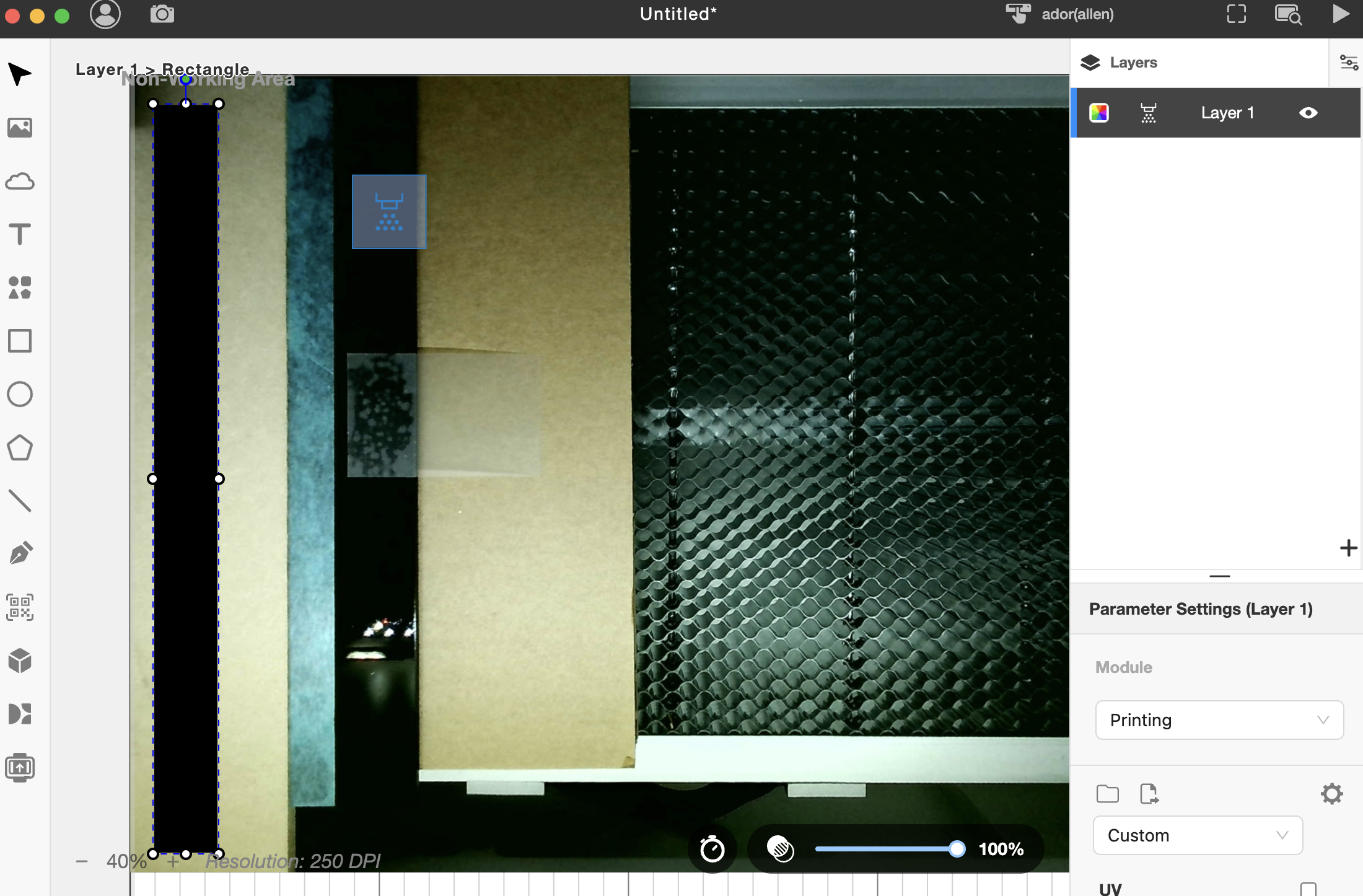

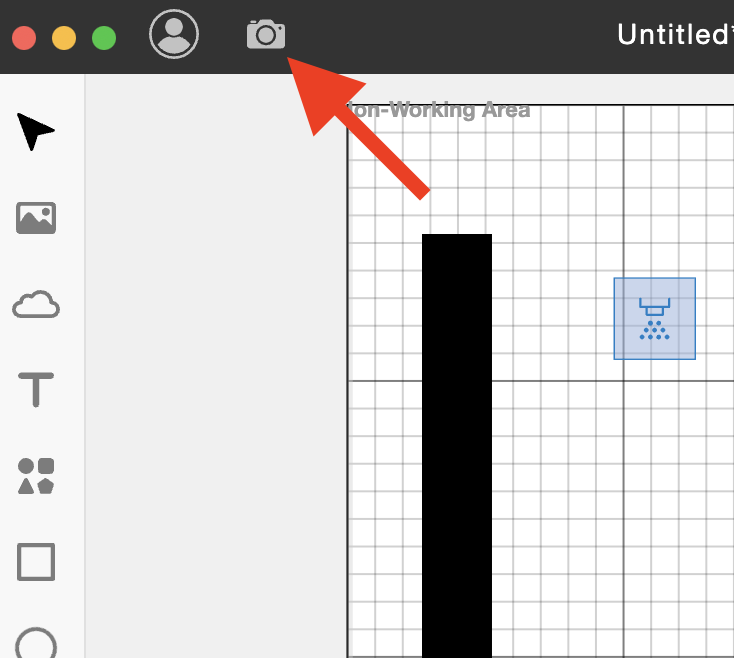

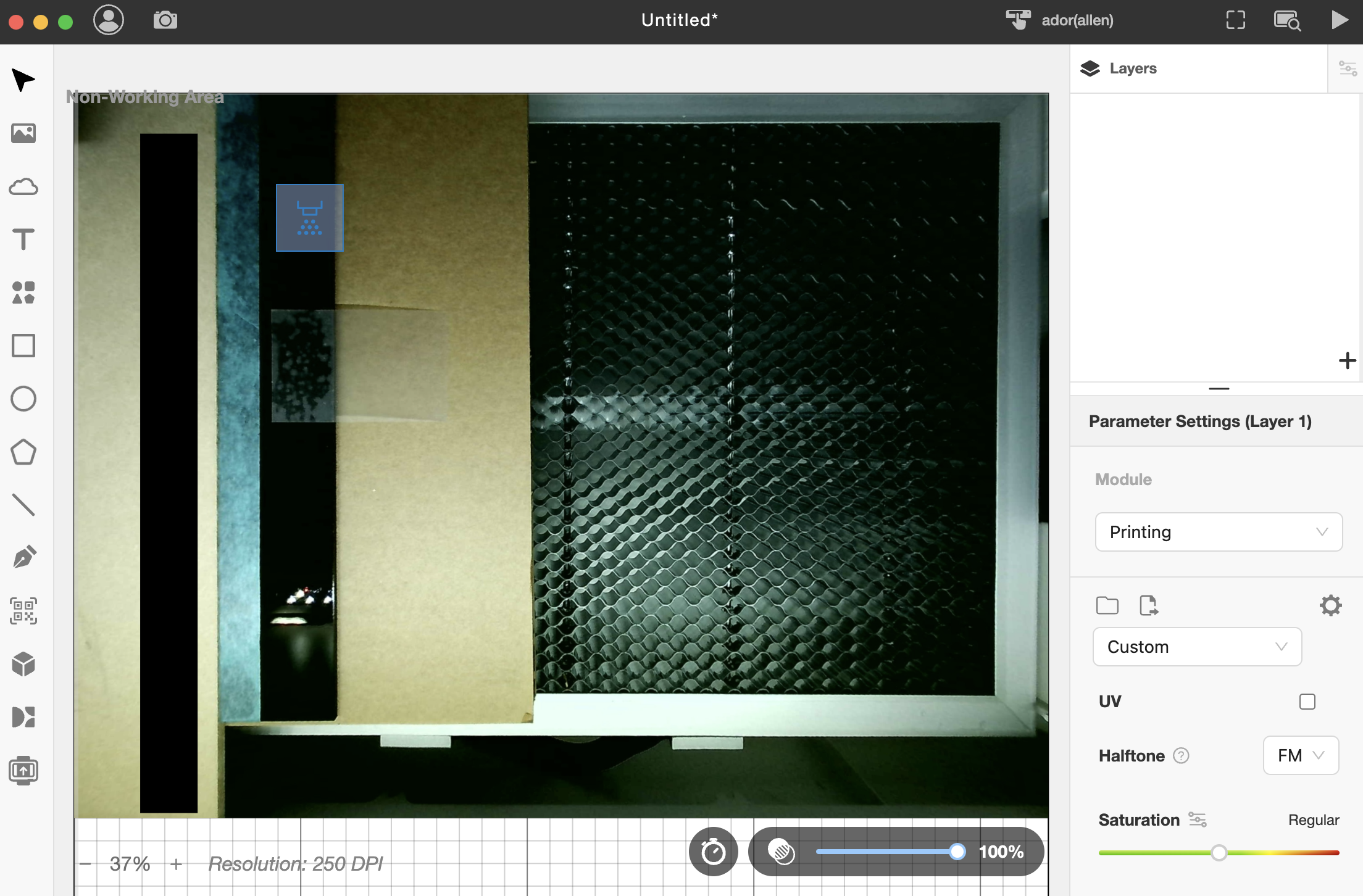

قم بإجراء معاينة الكاميرا.
ضع التصميم في الموضع المطلوب.
الخطوة 20

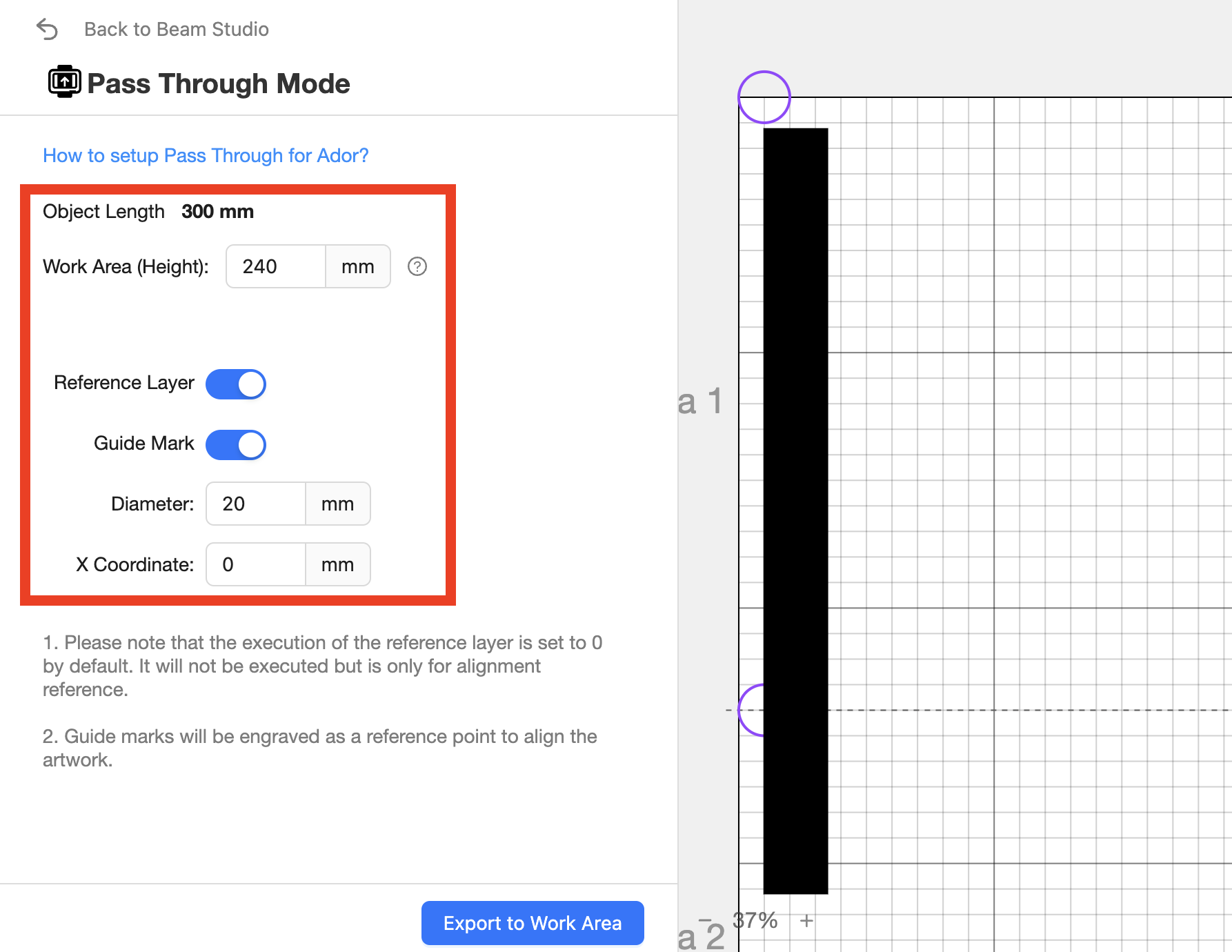

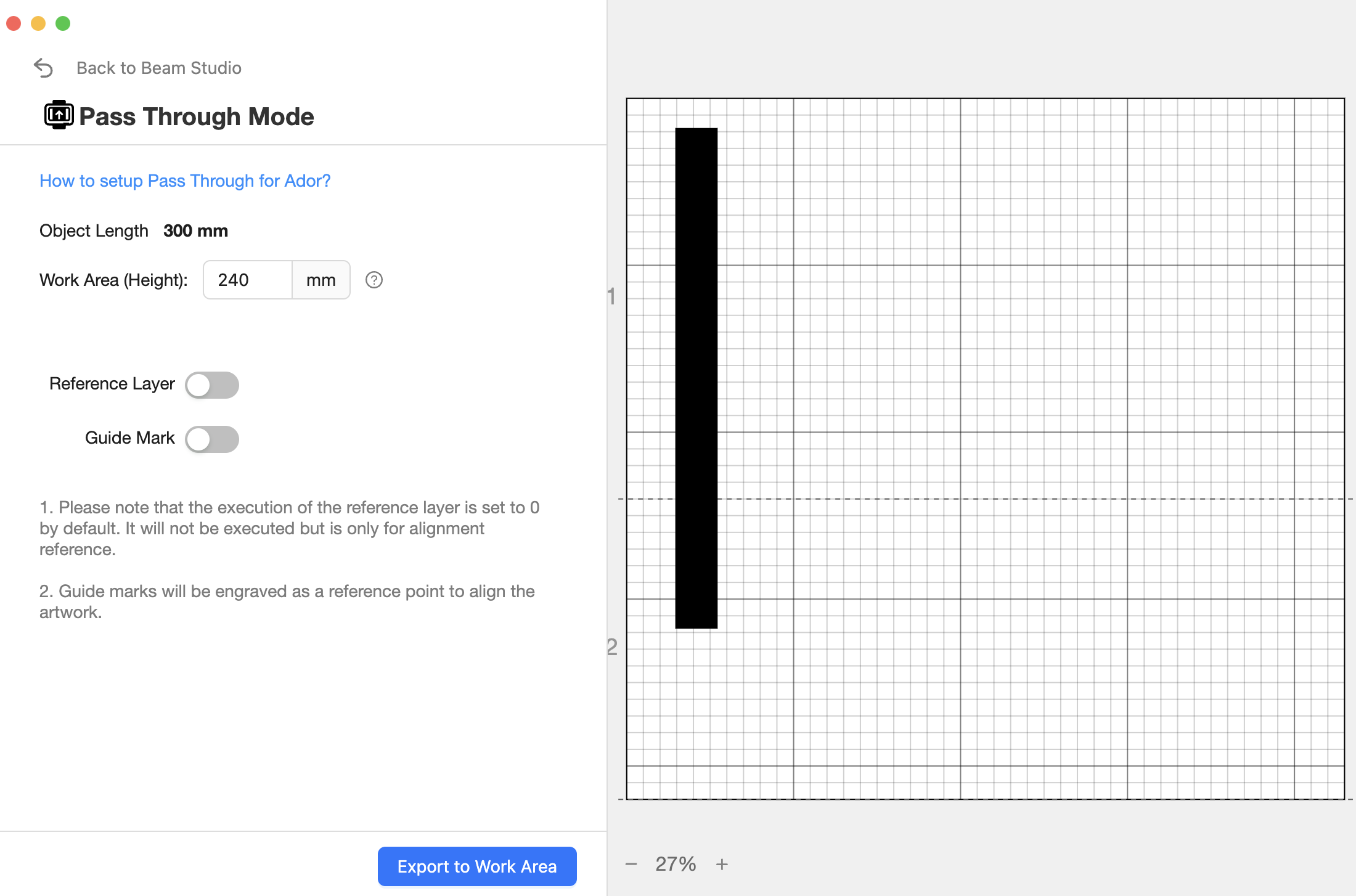

افتح إعدادات الطباعة المباشرة (Passthrough).
شرح كل إعداد
| 1. طول الكائن | |
| 2. مساحة العمل (الارتفاع) | |
| 3. الطبقة المرجعية | |
1. طول الكائنطول الكائن هو طول التصميم أو الملف المستورد الذي يقيسه البرنامج. |
2. مساحة العمل (الارتفاع)مساحة العمل (الارتفاع) هي طول كل قسم من أقسام الحفر.
|
3. الطبقة المرجعيةالطبقة المرجعية هي أداة تنشئ تلقائيًا طبقات مختلفة بناءً على عدد الأقسام التي لديك بعد التصدير إلى مساحة العمل.
مثالإذا كان طول الكائن 300 مم، فإن ضبط مساحة العمل على 120 مم سيتطلب ثلاث عمليات حفر، لذلك سيكون لديك ثلاثة أقسام، مما يشير إلى ثلاث طبقات وستجد أن الطبقات المختلفة ستحفر أقسامًا مختلفة من الكائن.
|
4. علامة الدليلعلامة الدليل هي أداة تُستخدم لمحاذاة خطوط الإنهاء بين كل قسم من أقسام النقش.
الإعدادات الإضافية لعلامة الدليل
1. القطر إعداد القطر هو حجم الدوائر، وقيمته الافتراضية هي 40 مم.
2. الإحداثي السيني يحدد إعداد الإحداثي السيني (X) موقع الدائرتين، اعتمادًا على حجم المادة الخاصة بك. القيمة الافتراضية له هي 390 مم.
|
الخطوة 21
قم بتغيير إعدادات التمرير النافذ إذا لزم الأمر بناءً على التصميم أو الملف الخاص بك.
إذا كنت تتبع مثالنا، يمكنك استخدام الإعدادات أدناه لنقش المستطيل.
الخطوة 22

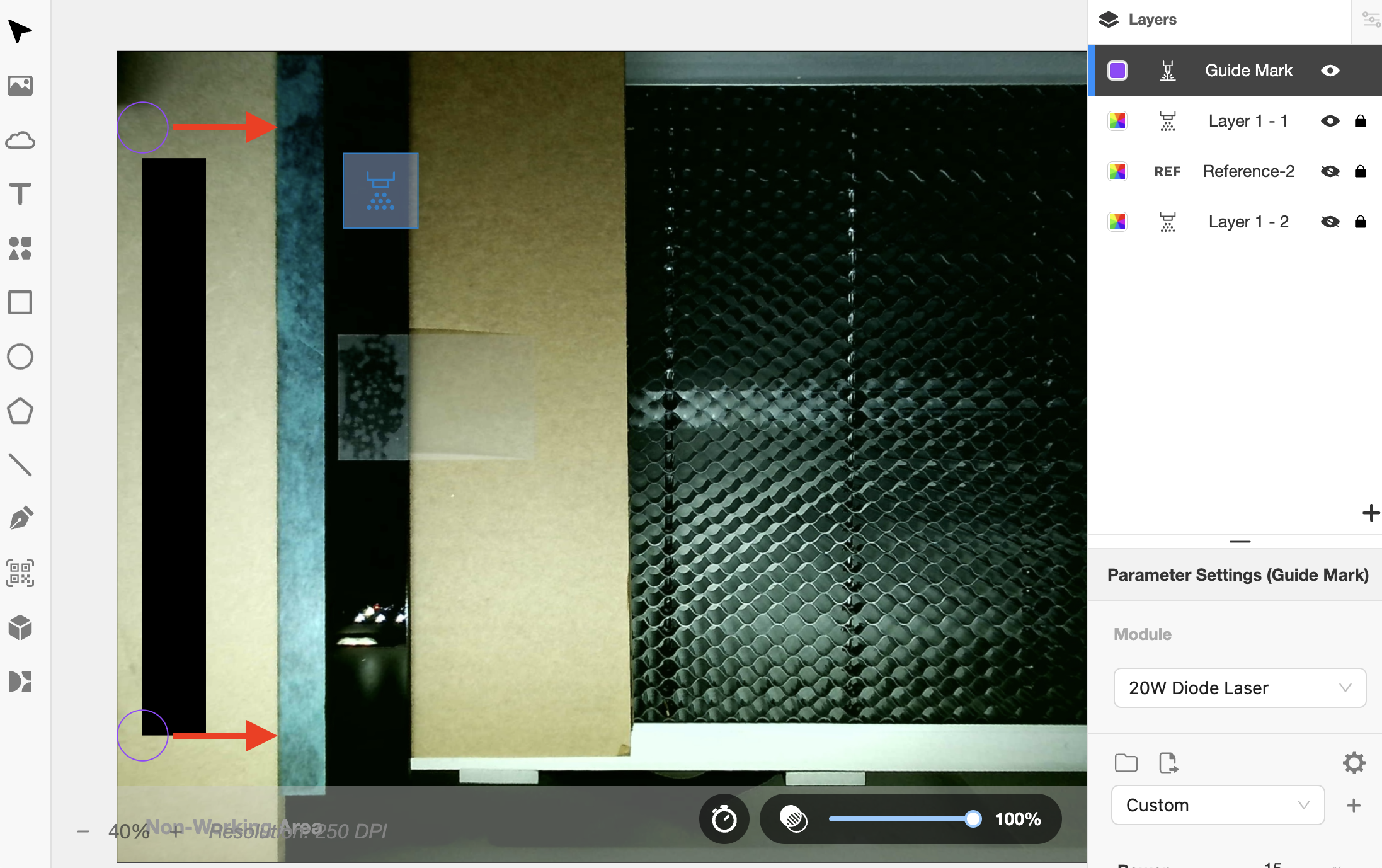

بعد التصدير، ستشاهد الطبقات المنشأة تلقائيًا والدائرتين.

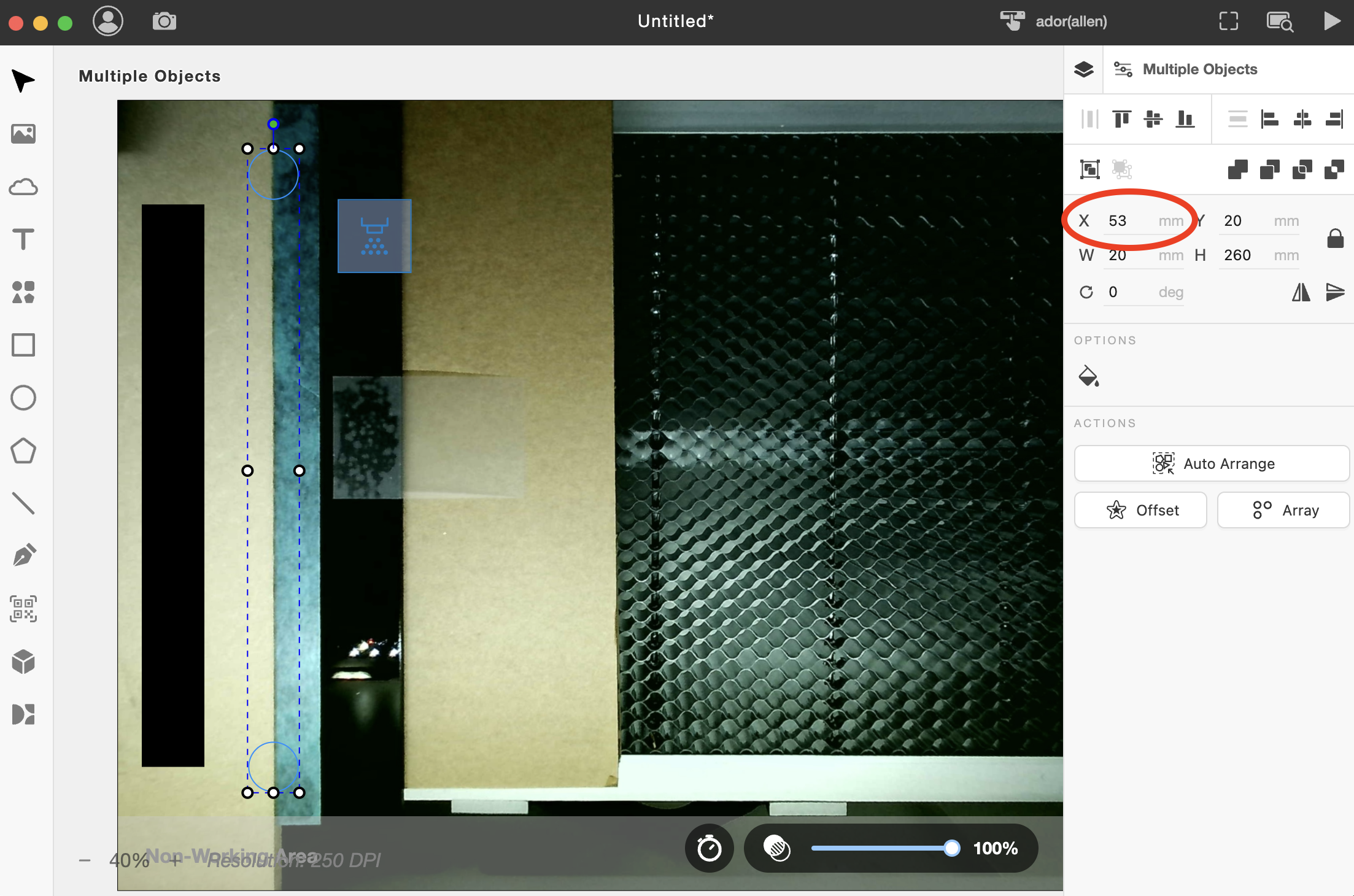

حرّك الدوائر بحيث يكون نصفها داخل المادة والنصف الآخر على الشريط اللاصق.
(يُقترح تغيير قيمة المحور X لتحريك الدوائر.)

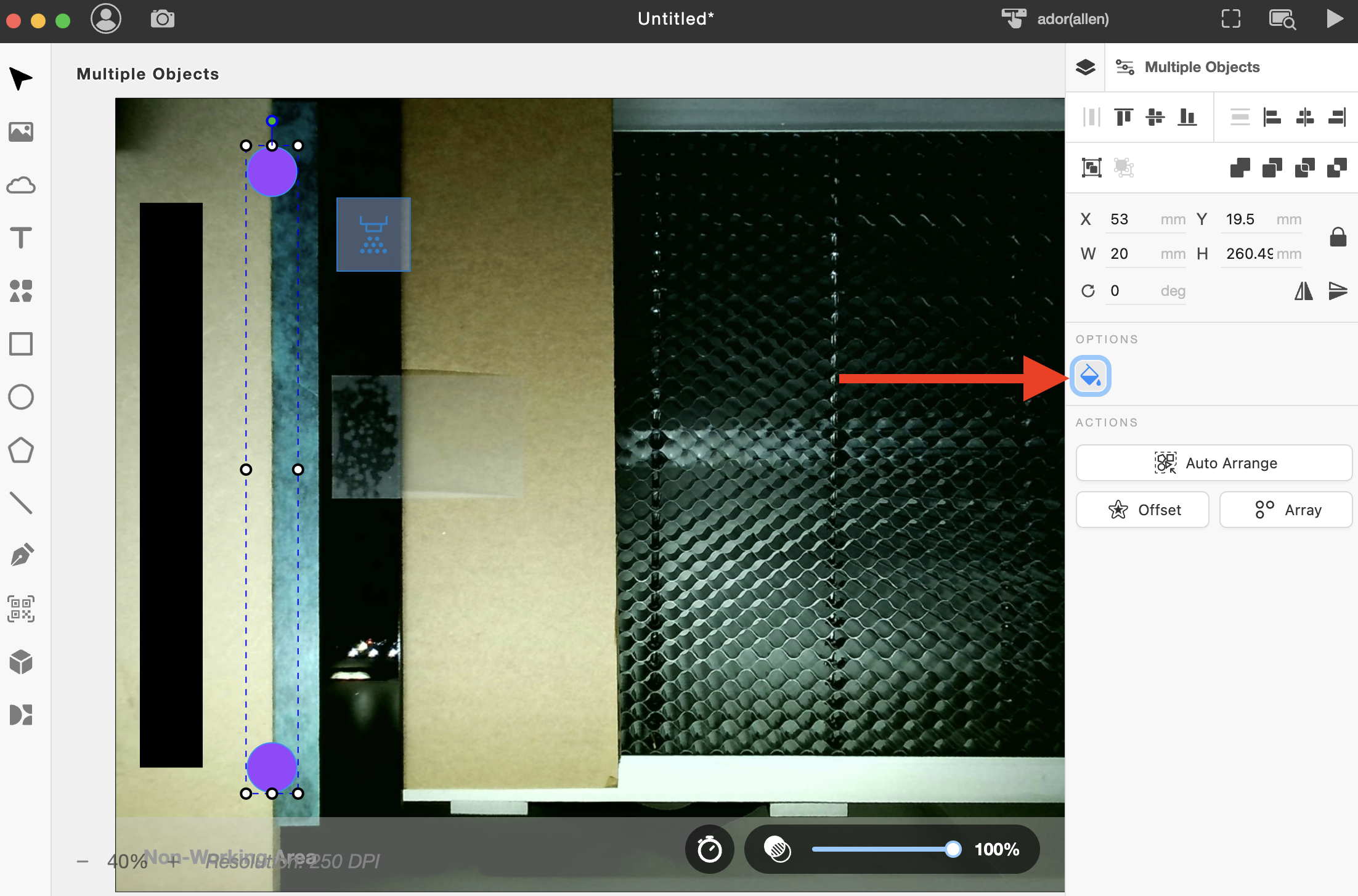

املأ الدوائر.
(إذا لم يتم ملء الدوائر، فقد لا تكون مرئية بعد الطباعة لأن الخطوط رفيعة جدًا.)
الخطوة 23

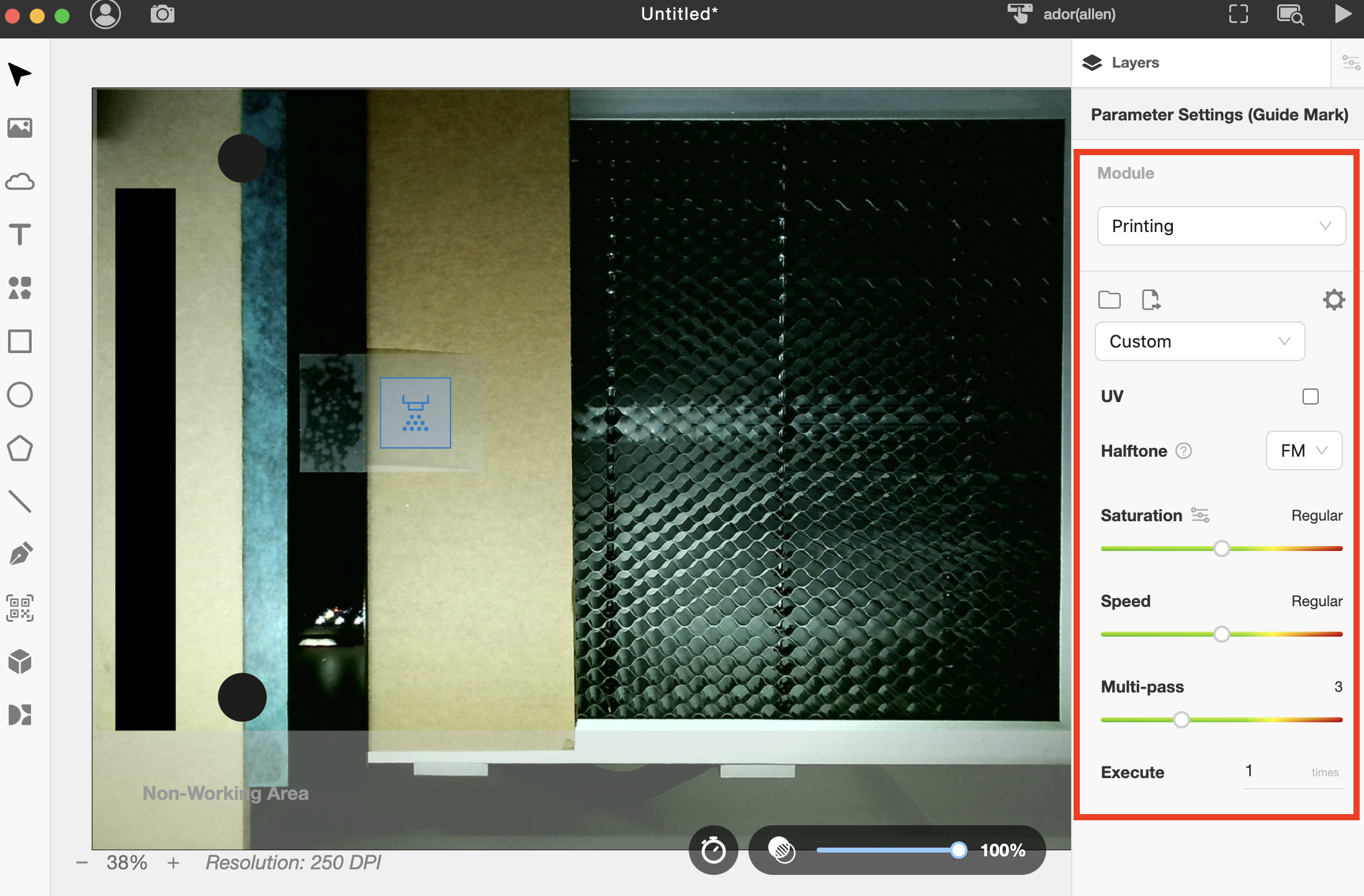

اضبط المعلمات بناءً على المواد الخاصة بك وتأكد من تغيير المعلمات في جميع الطبقات.
قم بتمكين الطبقة 1 وعلامة الدليل فقط. قم بإخفاء الطبقات الأخرى، حيث سيتم طباعتها لاحقًا.

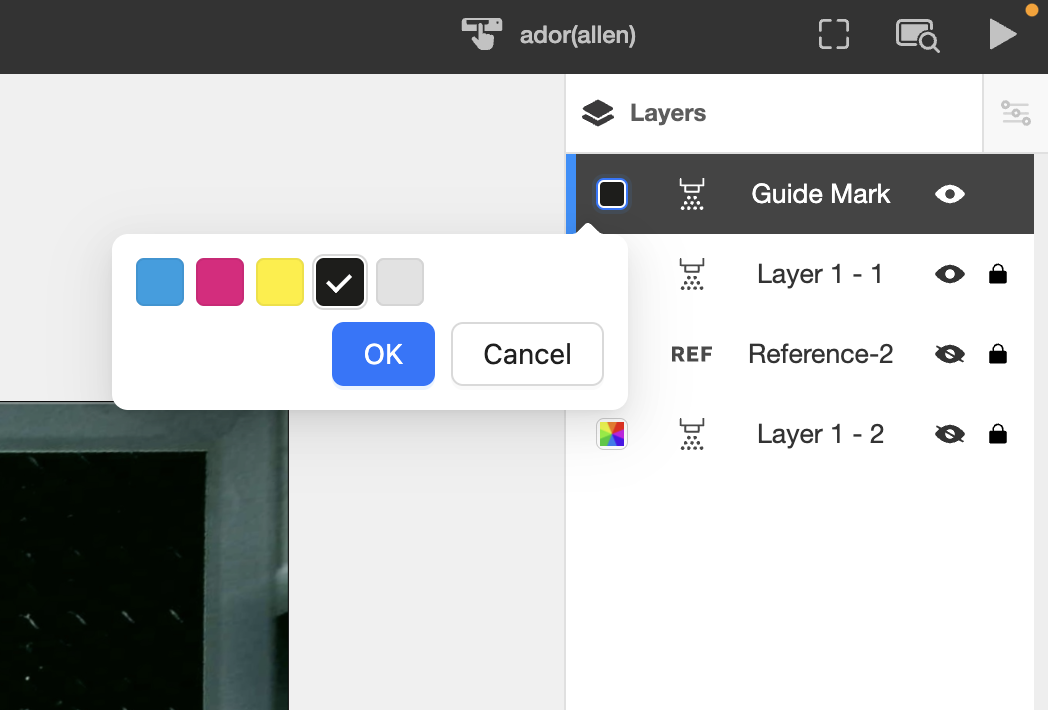

في هذا المثال، قمت بتغيير جميع الطبقات إلى طبقة لون واحدة باللون الأسود.

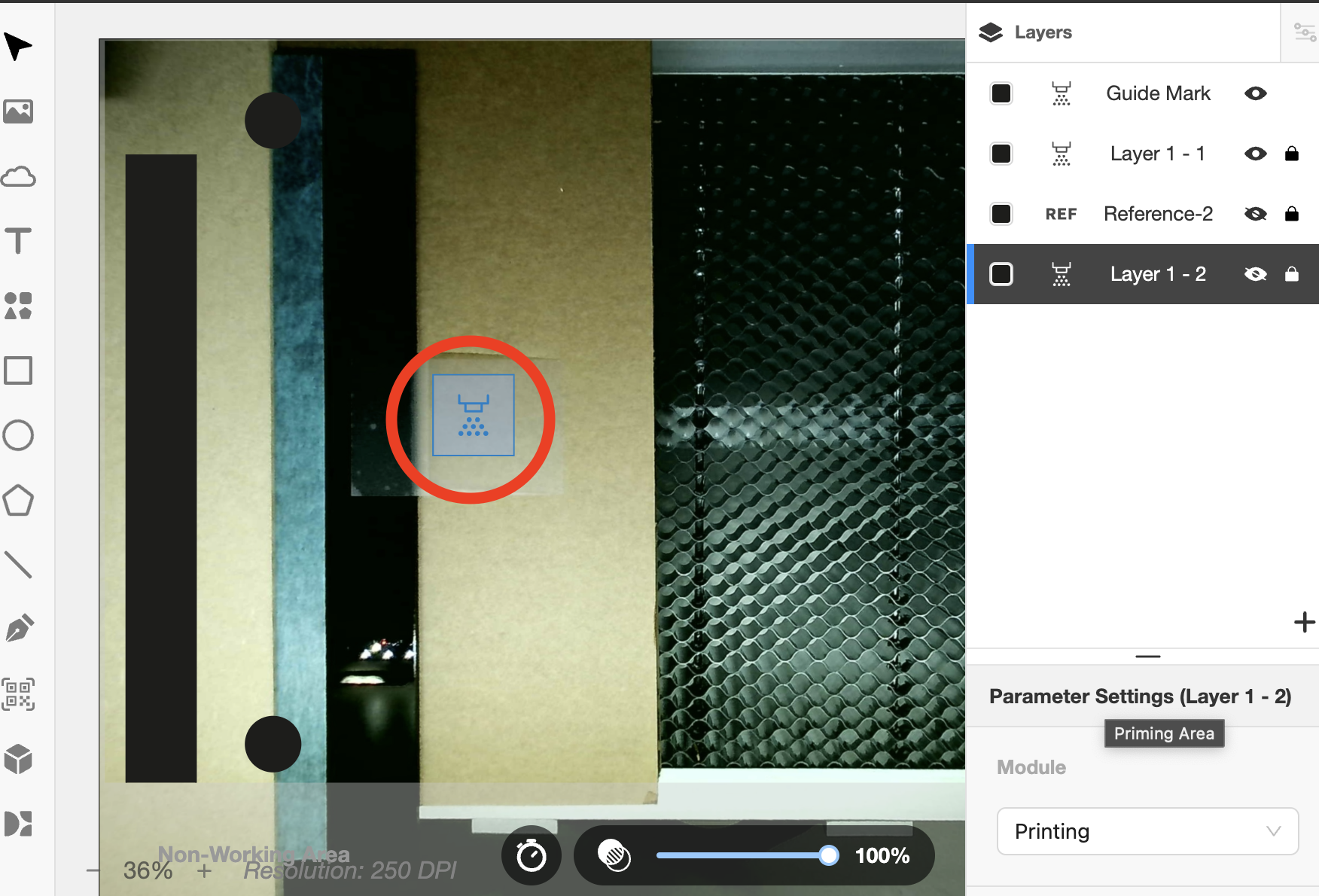

ضع منطقة الرش المسبق في مكان الملصق.
الخطوة 24

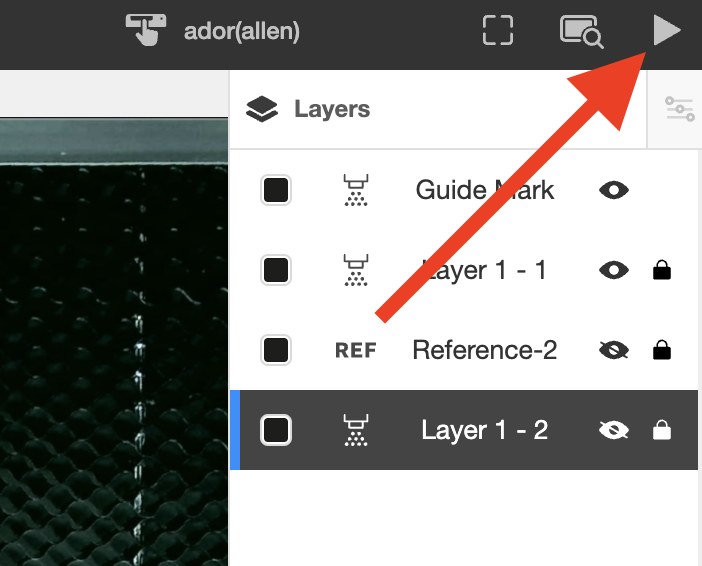

ابدأ المهمة.
(تأكد من تفعيل الطبقة 1 وعلامة التوجيه فقط. يجب إخفاء الطبقات الأخرى.)

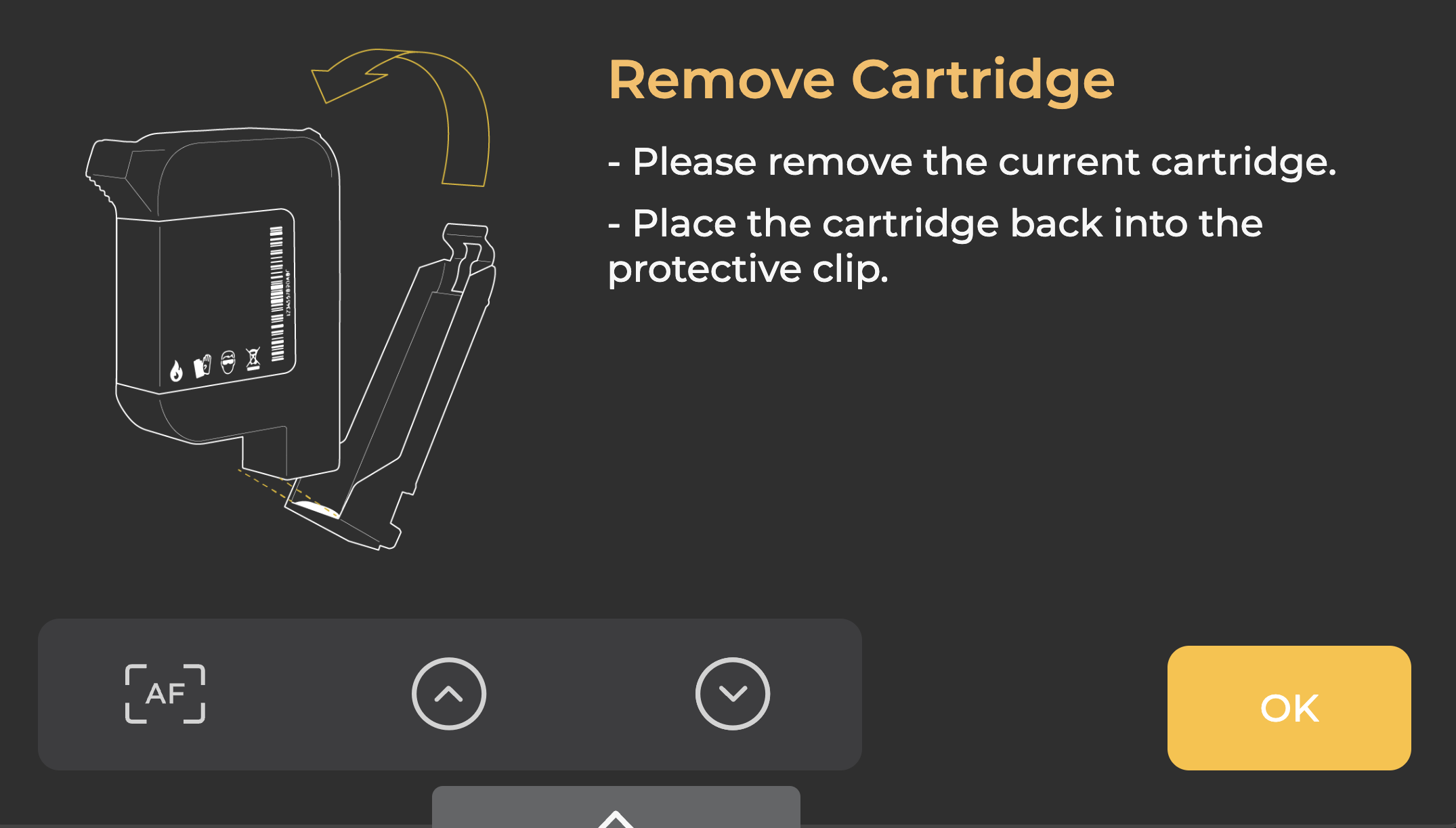

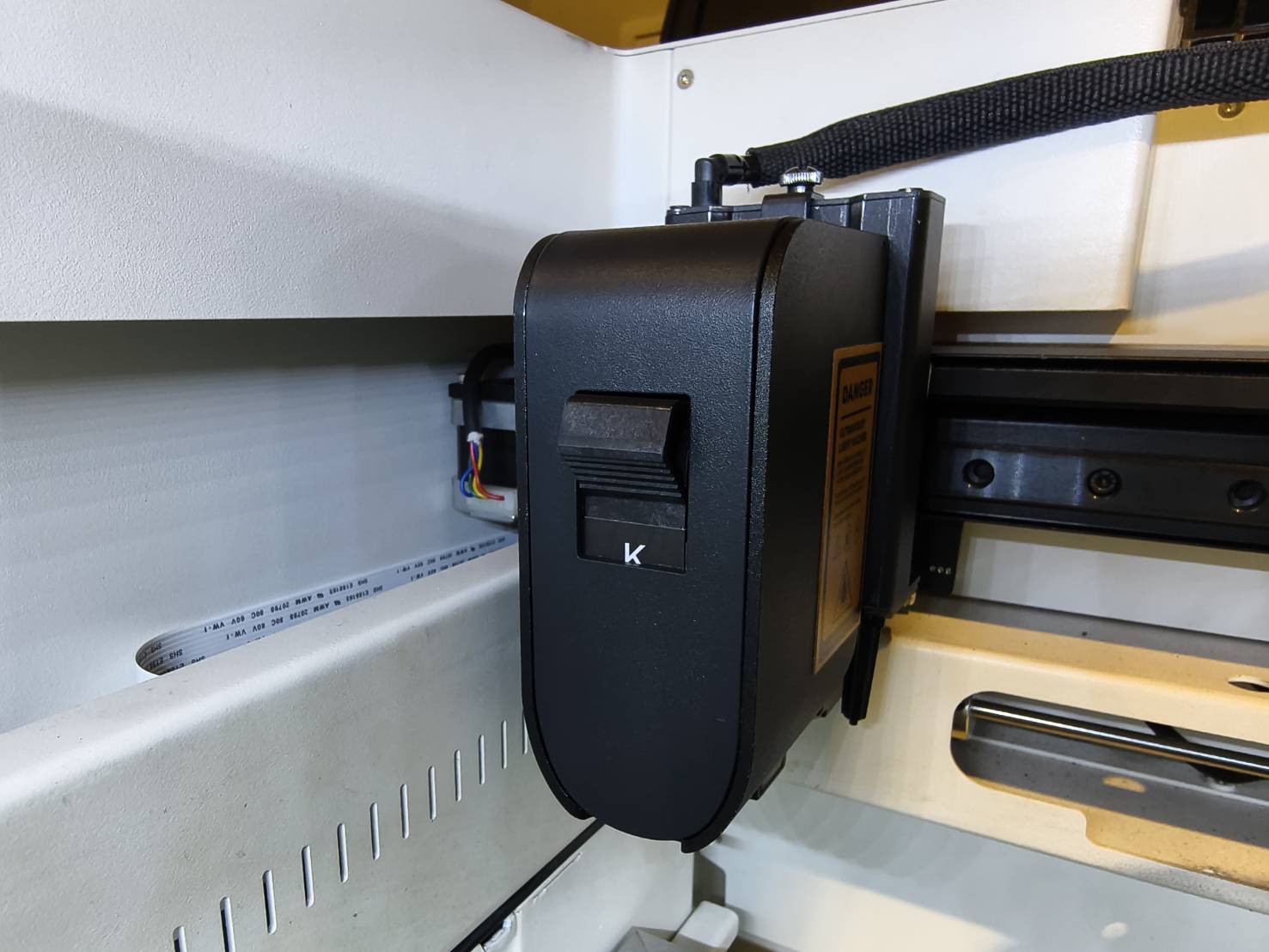

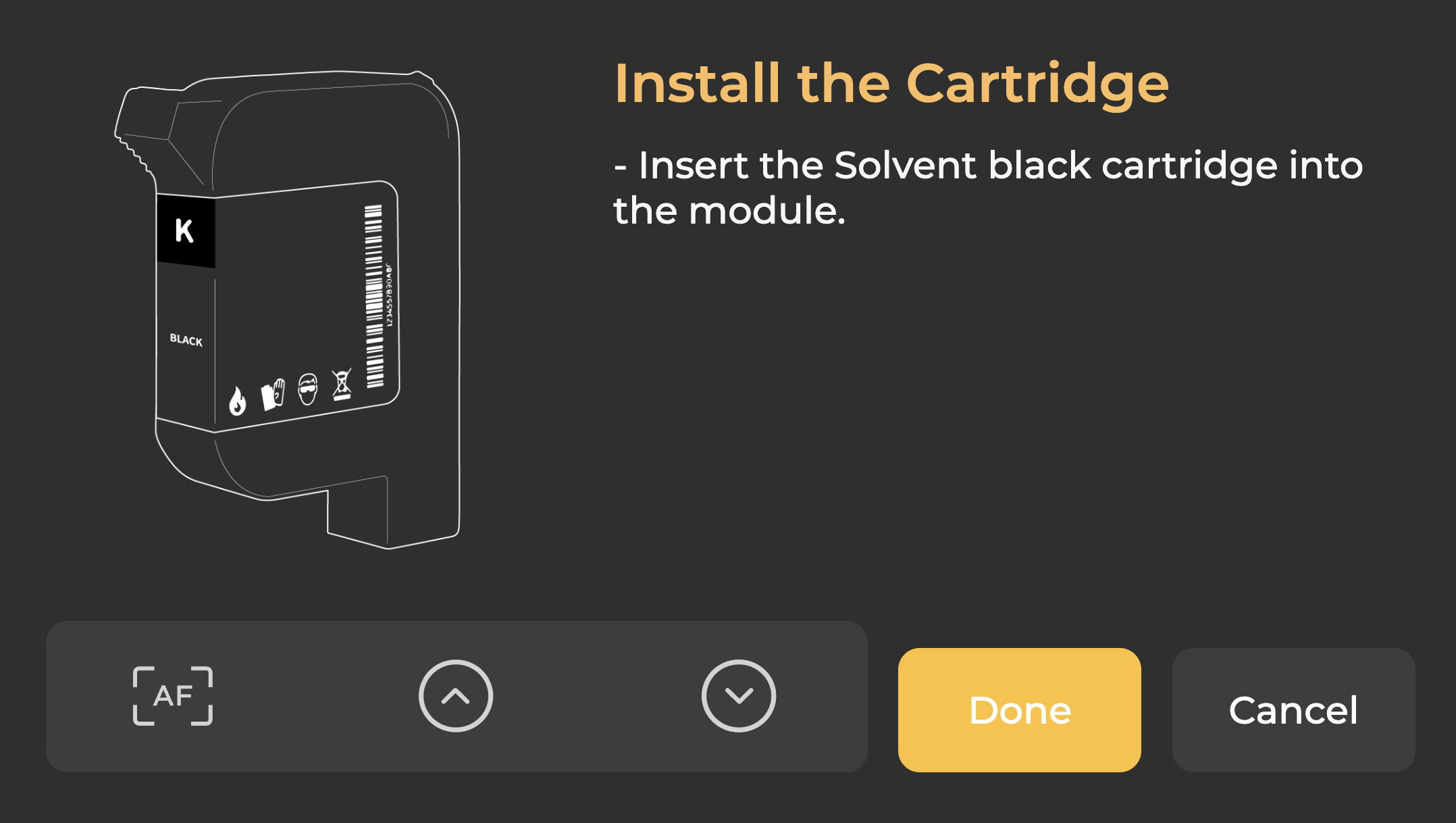

بعد بدء المهمة، قد يُطلب منك تغيير خرطوشة الألوان عدة مرات حتى تنتهي المهمة. يرجى اتباع التعليمات على شاشة اللمس بالجهاز.
الخطوة 25

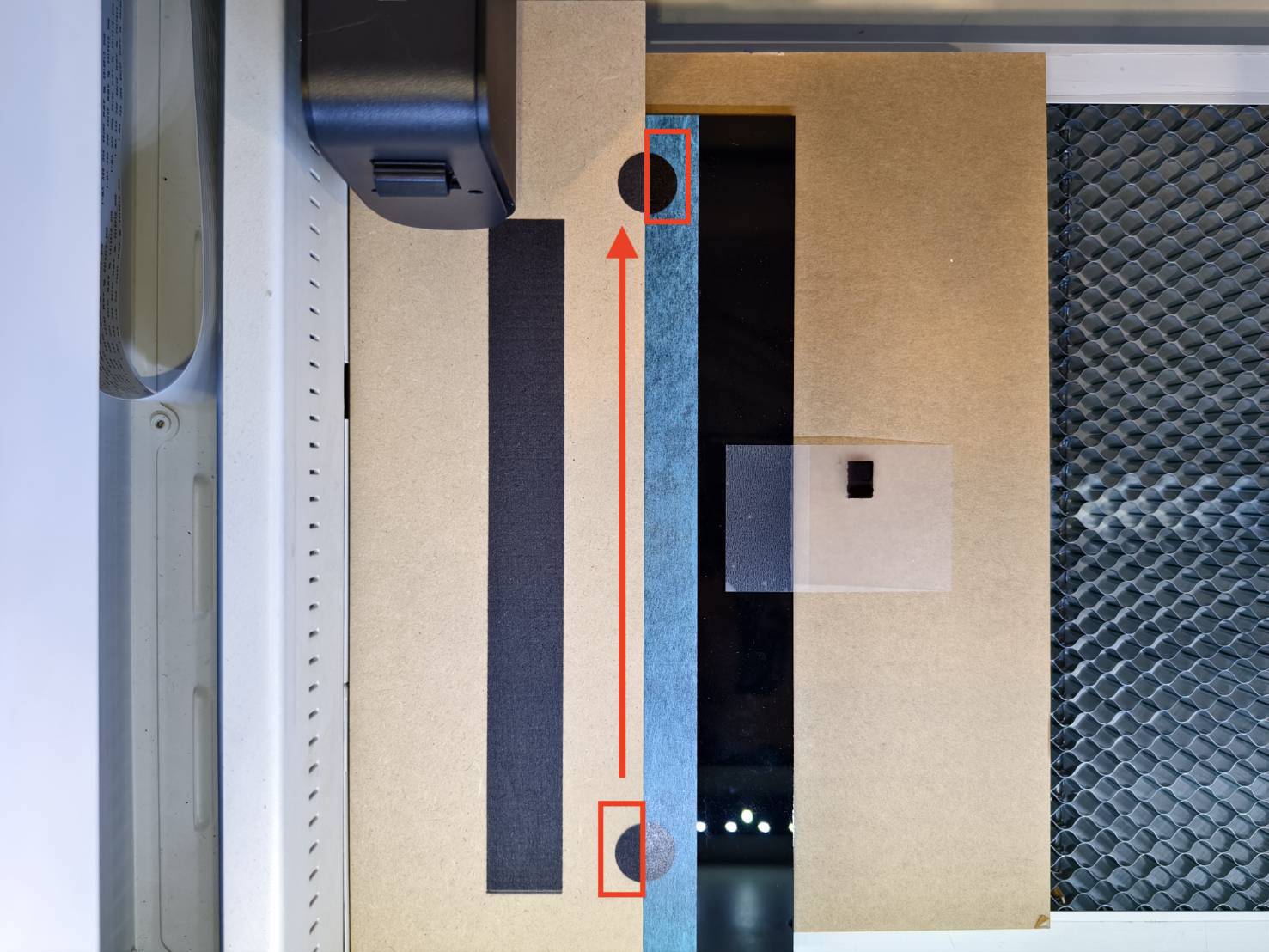

بعد عملية النقش الأولى، حرك المادة لمحاذاة نصف الدائرة السفلي على المادة ونصف الدائرة العلوي على الشريط.
يرجى الإمساك بالشريط أثناء تحريك المادة لمنع تغيير الموضع.
الخطوة 26
تأكد من أن المادة مستوية. إذا كانت مائلة، يُقترح استخدام جسم ثقيل أو شريط لاصق لتثبيتها في مكانها.
في هذا المثال، تم استخدام الشريط اللاصق.
يرجى الحذر من أن استخدام جسم ما قد يعيق مسار رأس الليزر، لذا من الأفضل استخدام أجسام أصغر.
| جسم | شريط لاصق |
الخطوة 27

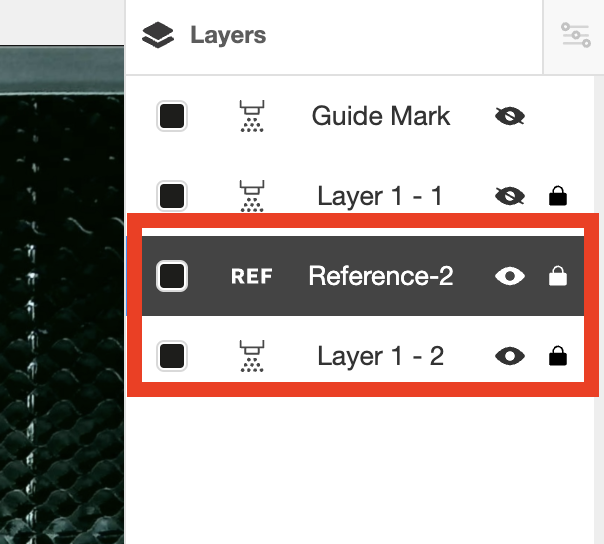

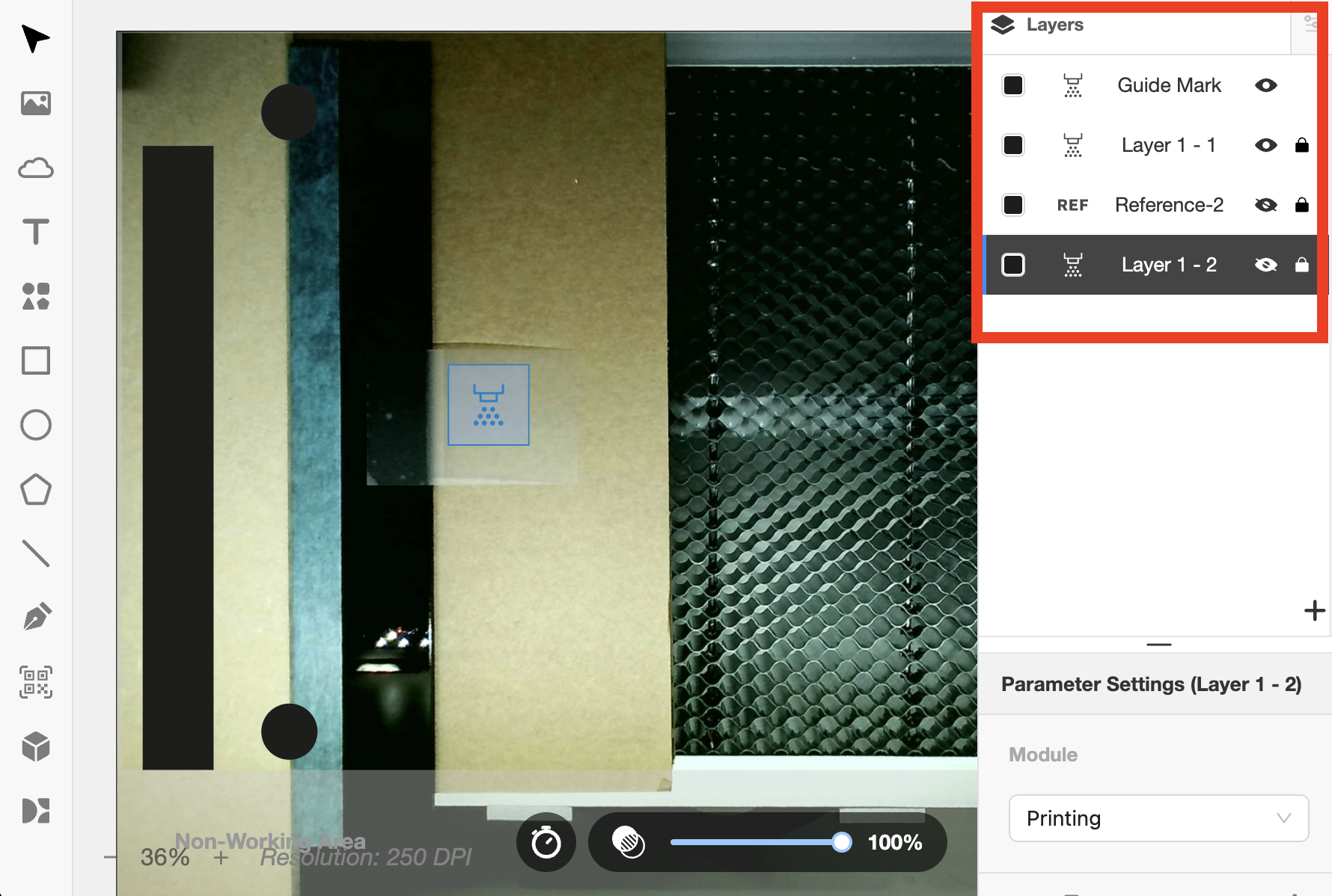

بما أنه تمت طباعة الطبقة الأولى وعلامة التوجيه، يجب علينا الاستمرار في طباعة الطبقة الثانية. لذلك، سيتعين عليك تعطيل الطبقة المكتملة يدويًا وتمكين الطبقة التالية. لن يتم تعطيل طبقة علامة التوجيه إلا في آخر عملية طباعة.
إذا كنت تتبع مثالنا، يرجى التحقق مما يلي:
- قم بإخفاء الطبقة الأولى حيث تم الانتهاء من جزئها.
- لن يتم تعطيل طبقة علامة التوجيه إلا في آخر عملية نقش لك.
في هذا المثال، يتطلب الأمر عمليتي نقش فقط، لذلك سيتم تعطيل طبقة علامة التوجيه في عملية النقش الثانية. - قم بتمكين الطبقة الثانية للطباعة الثانية، وهي الطبقة الأخيرة في هذا المثال.
- تحتوي طبقة المرجع على نهاية الطبقة الأولى، لذلك يمكن استخدامها للمحاذاة بين الطبقات؛ لا تحتوي على أي إعدادات إخراج في المعلمات، لذلك لن يؤثر تمكينها أو عدم تمكينها على المهمة.

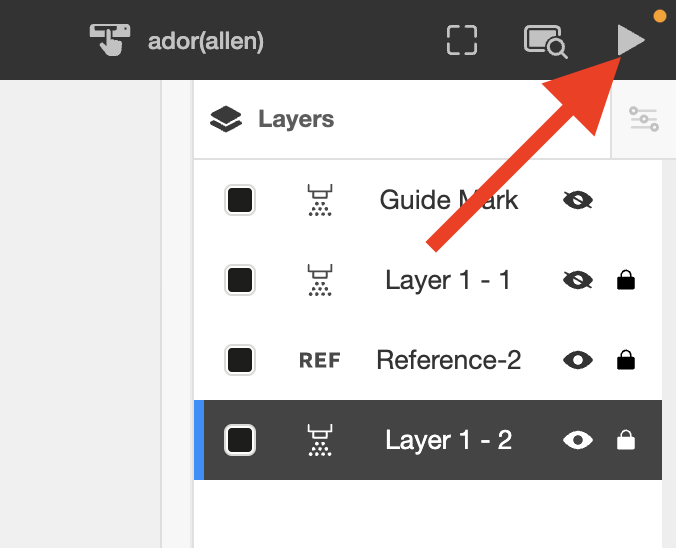

الخطوة 28
ابدأ المهمة مرة أخرى.
بعد بدء المهمة، قد يُطلب منك تغيير خرطوشة الألوان عدة مرات حتى تنتهي المهمة. يرجى اتباع التعليمات الموجودة على شاشة اللمس الخاصة بالجهاز.
الخطوة 29

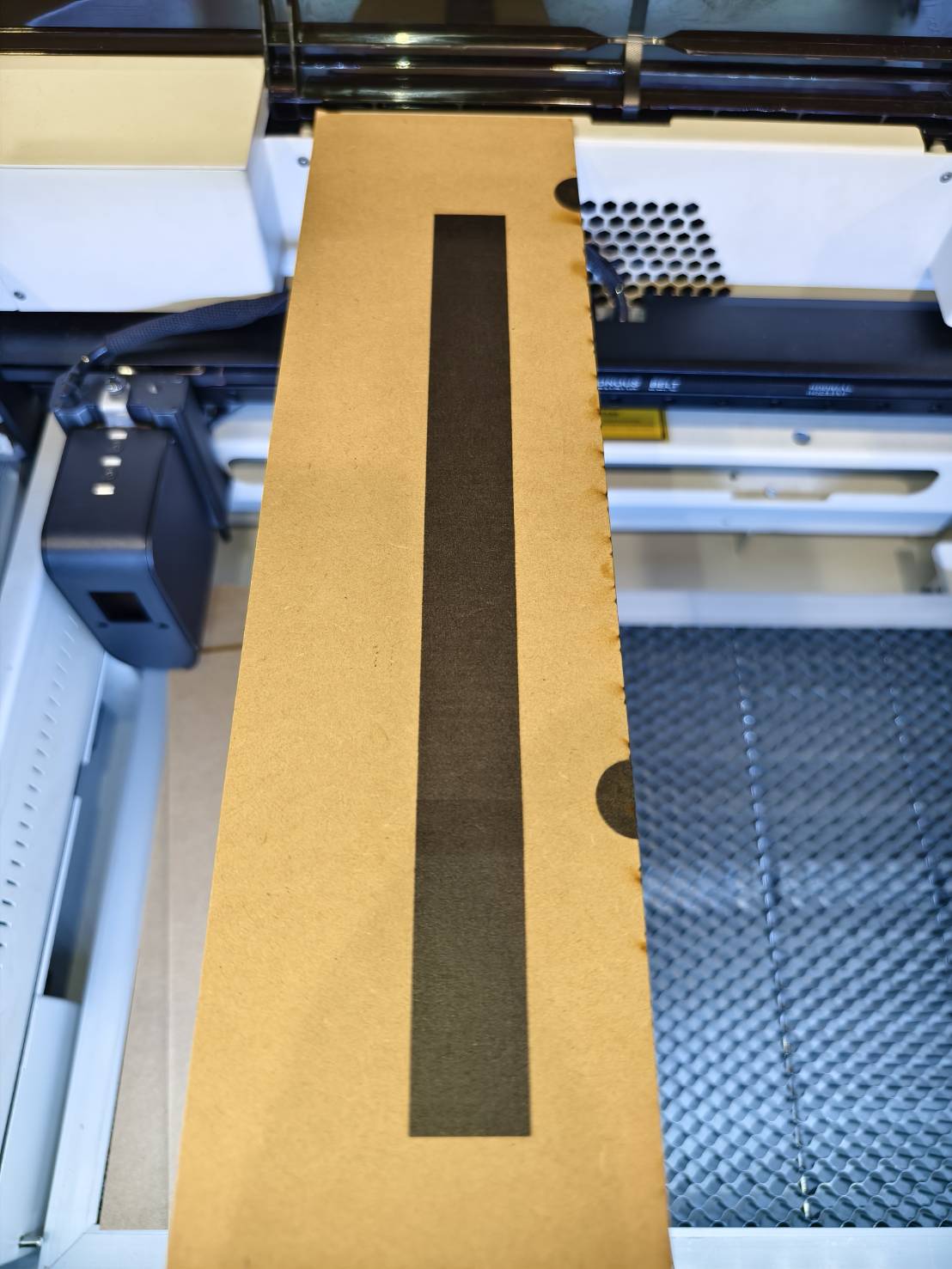

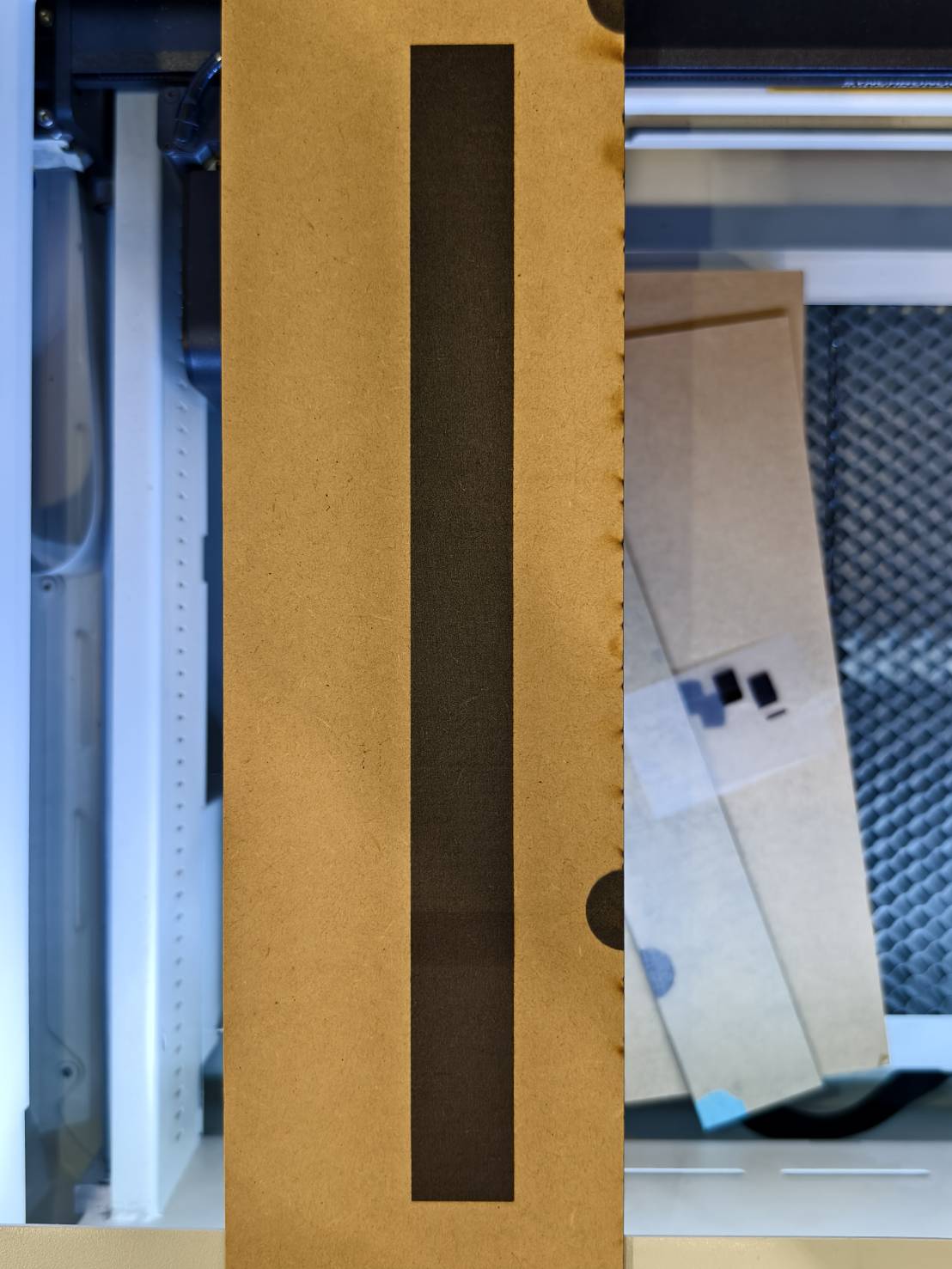

تحقق من النتيجة.
#END
