#904 Error en tornar a l'origen/Problemes en tornar a l'origen/No es pot tornar a l'origen

FLUX Support Team
  • Actualització

Descripció

Tingueu en compte que les causes d'un error #904 poden variar. El problema pot persistir després de seguir els passos següents. No obstant això, encara podeu recopilar informació útil per ajudar l'equip de FLUX a aclarir el problema de manera més eficaç.



Possibles causes:

  1. El sistema falla (Torneu a actualitzar el microprogramari o restabliu la màquina a la configuració de fàbrica).
  2. La placa base/MB/placa mare no funciona correctament.
  3. L'interruptor de final de carrera no funciona correctament.
  4. Els rails guia estan oxidats o danyats.
  5. L'anivellament de l'eix X no és horitzontal.
  6. El controlador IC no funciona correctament.
  7. El motor pas a pas no funciona correctament.
  8. La placa del traçador no funciona correctament. (Menys probable)
  9. El cable pla no funciona correctament. (Menys probable)



Pas 1 - Comproveu si el capçal làser està físicament bloquejat:

  • Apagueu la màquina i desendolleu el cable d'alimentació.


  • Moveu manualment el capçal làser cap a les quatre cantonades.Step_1.gif

Determineu el resultat i la següent acció a realitzar:


Pas 1.1 - Lubrifiqueu les guies:

  • Consulteu les instruccions de l'enllaç següent per lubricar les guies.
  • Després de lubricar, proveu de moure el capçal làser de nou i comproveu si es pot moure com al Pas 1.

Determineu el resultat i la següent acció a realitzar:

  • Sí, es pot moure com al vídeo del Pas 1. >> Problema resolt

Exemples de fotos o vídeos per informar:

Guia de l'eix X:

Guia de l'eix Y - Esquerra:

Guia de l'eix Y - Dreta




Pas 2 - Descarteu la possibilitat de problemes de firmware:

Una instal·lació fallida del firmware pot causar errors de posicionament inicial, i restablir la configuració de fàbrica pot eliminar eficaçment la possibilitat de problemes de firmware.

  • Primer, restabliu la configuració de fàbrica (Pàgina principal > Màquina > Pàgina següent > Restablir a fàbrica > Sí)
  • Després, seguiu els passos de l'enllaç sobre Com actualitzar el firmware de la màquina i assegureu-vos que s'ha actualitzat a la versió més recent.

  • Proveu de tornar a fer el posicionament inicial un cop completada l'actualització.


Determineu el resultat i la següent acció a realitzar:

  • Sí, il posicionament inicial funciona correctament després dels passos anteriors >> Problema resolt.
  • No, el problema de posicionament inicial persisteix després dels passos anteriors >> Aneu al Pas 3



Pas 3 - Comproveu els senyals de la placa base

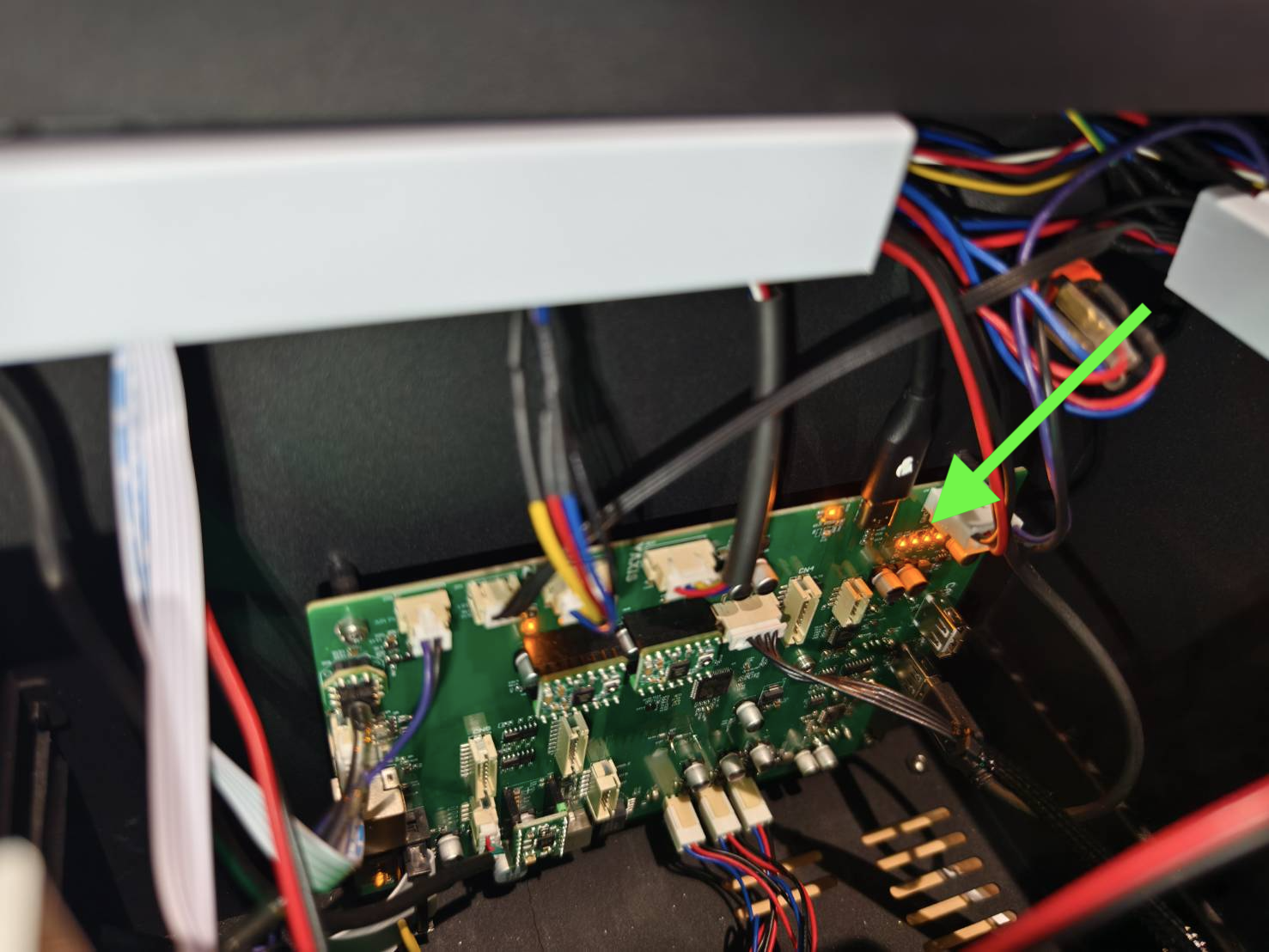

Hi ha quatre llums LED taronges a la placa base que representen diferents parts de la màquina.

  • Per trobar els llums, obriu la coberta lateral per veure l'interior de la màquina.

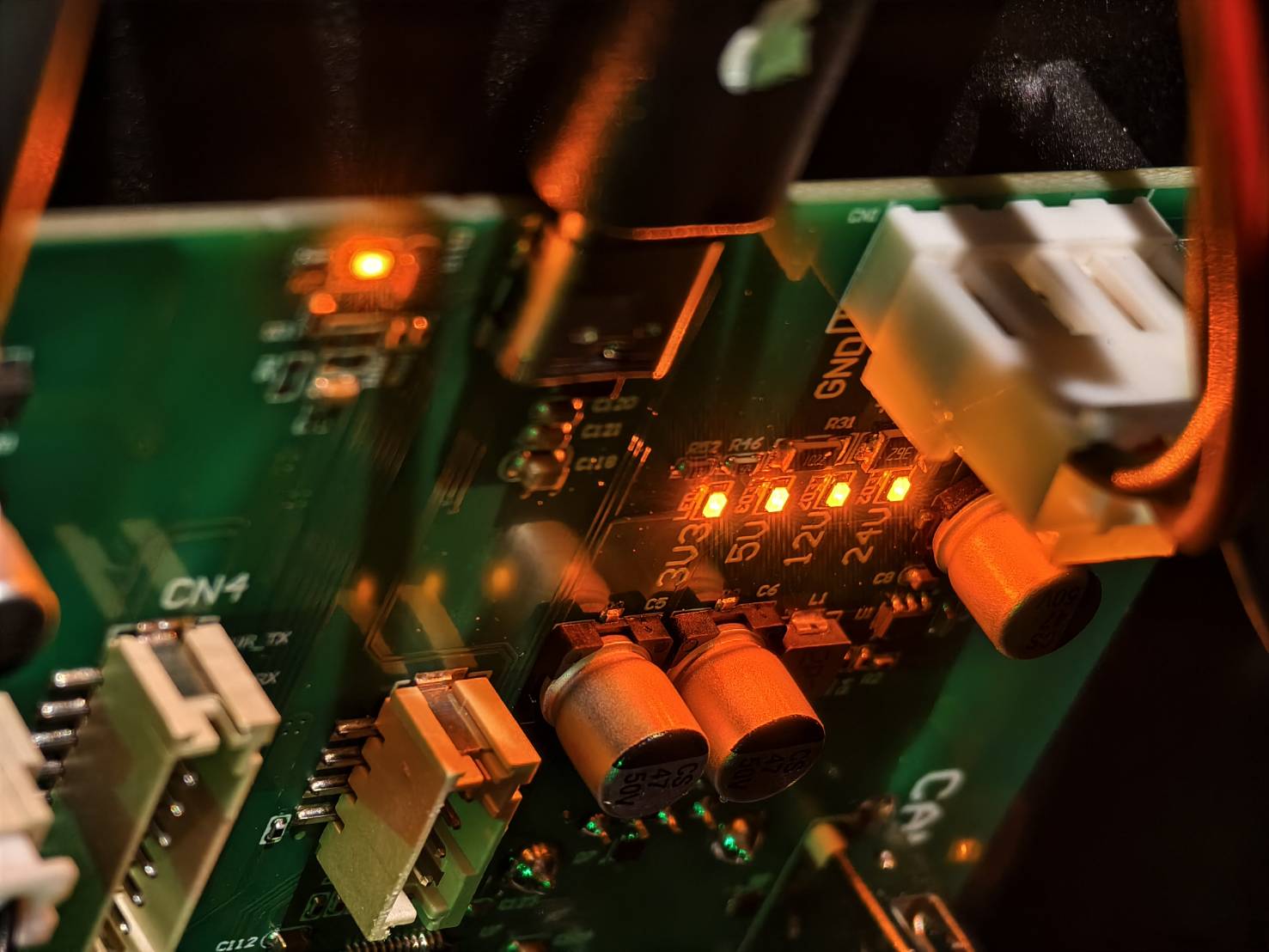

  • Trobareu els quatre llums. Consulteu les imatges a continuació. Els llums indiquen l'estat de diferents fonts d'alimentació. (3.3V, 5V, 12V, 24V)

Determineu el resultat i la següent acció a realitzar:

  • Tots els llums romanen encesos i cap d'ells parpelleja >> Aneu al Pas 4
  • Un o més llums estan apagats o parpellegen >> Enregistreu el vídeo de l'error de posicionament i dels quatre llums >> Contacteu amb el suport tècnic per informar del problema
  • Possible causa:
    1. La placa base no funciona i cal substituir-la.
    2. La font d'alimentació del làser no funciona i cal substituir-la.
    3. El cable de CC està danyat i cal substituir-lo.



Pas 4 - Comproveu els interruptors de final de carrera

Un interruptor de final de carrera s'utilitza per aturar el capçal làser quan arriba al límit.

L'interruptor de final de carrera pot estar defectuós, causant problemes de posicionament inicial, cosa que farà que el capçal làser no s'aturi o s'aturi massa aviat.

Si us plau, mireu el vídeo següent per comprovar si les icones dels interruptors de final de carrera reaccionen correctament en prémer-los.

▵Premut = la icona es tanca
▵No premut = la icona s'obre

Comprovació dels interruptors de final de carrera X i Y


Determineu el resultat i la següent acció a realitzar:

  • Tant l'eix X com l'eix Y funcionen correctament com al vídeo >> Aneu al Pas 5
  • Un o tots dos no funcionen >> Enregistreu un vídeo que mostri el vostre problema (Exemple de vídeo) i aneu a Contacteu amb el suport tècnic
    • Possibles causes:
      1. La placa base està defectuosa
      2. L'interruptor de final de carrera està defectuós
      3. La placa del traçador està defectuosa (Menys probable)
      4. El cable pla està defectuós (menys probable)



Pas 5 - Comproveu si la funció d'enfocament automàtic funciona correctament

Realitzeu l'enfocament automàtic i verifiqueu si funciona.


Feu clic al botó AF per comprovar si funciona correctament.

Determineu el resultat i la següent acció a realitzar:

  • Sí, la funció d'enfocament automàtic funciona correctament >> Pas 6
  • No, la funció d'enfocament automàtic no funciona correctament >> Enregistreu un vídeo de la situació seguint l'exemple de el vídeo anterior i Contacteu amb el suport tècnic.
    • Possibles causes:
      1. La placa base està avariada i cal substituir-la.
      2. Els controladors DriverIC estan avariats i cal substituir-los.
      3. La font d'alimentació del làser està avariada i cal substituir-la (menys probable).



Pas 6 - Intercanviar els controladors DriverIC dels eixos Y i Z:

El DriverIC és un component de la placa base que s'utilitza per controlar el motor i fer que el capçal làser es mogui en diferents direccions. En aquest pas, comprovarem si el problema de l'origen és causat pel DriverIC.

  1. Apagueu la màquina.
  2. Obriu la tapa lateral de la màquina com a Pas 3.
  3. Desconnecteu el DriverIC de l'eix Z.
    (Si la vostra placa base no és la mateixa que al vídeo, consulteu el diagrama.)
  4. Desconnecteu el DriverIC de l'eix Y. Consulteu el diagrama.
    (Si la vostra placa base no és la mateixa que al vídeo, consulteu el diagrama.)
  5. Intercanvieu els dos DriverIC i assegureu-vos que l'orientació sigui la mateixa que al diagramaa.
    (Connecteu el de l'eix Z a l'altre eix i viceversa)


  6. Engegueu la màquina i proveu l'origen i l'enfocament automàtic.



Determineu el resultat i la següent acció a realitzar:

  • L'origen i l'enfocament automàtic ara funcionen correctament >> Problema resolt.
  • L'origen encara no funciona >> Pas 7



Pas 7 - Comproveu l'anivellament de l'eix X:

  • Consulteu l'enllaç següent per saber com provar i ajustar l'anivellament de l'eix X.
    Assegureu-vos que la politja/roda no estigui fluixa, tal com es mostra al final del vídeo.
    5-14 Ajust de l'anivellament de l'eix X

Determineu el resultat i la següent acció a realitzar:

  • La màquina ara pot anar a l'origen després de l'ajustament >> Problema resolt
  • És paral·lel, però l'eix Y falla en tornar a l'origen >> Aneu a Pas 8



Pas 8 - Estireu la peça platejada i la làmina metàl·lica del sensor

  • El metall platejat d'activació de l'interruptor de límit, encerclat en vermell, pot afluixar-se amb el temps, afectant la sensibilitat de l'interruptor de límit per activar-se. Això sol passar amb l'interruptor de límit de l'eix Y.
    Step

  • Aquí teniu una solució ràpida.
    Estireu la peça platejada i la làmina metàl·lica per augmentar la sensibilitat del sensor.

Determineu el resultat i la següent acció a realitzar:

  • La màquina ara pot tornar a l'origen després d'estirar la peça metàl·lica i la làmina >>
    Problema resolt
  • Encara falla en tornar a l'origen >> Pas 9



Pas 9 - Afegir escuma per activar l'interruptor de límit de l'eix Y:

  • El metall d'activació de l'interruptor de final de carrera, encerclat en vermell, pot afluixar-se amb el temps i això afectarà la sensibilitat de l'interruptor per ser activat. Això sol passar amb l'interruptor de final de carrera de l'eix Y.
    Step

  • Aquí teniu una solució ràpida. Afegiu un tros d'escuma al motor de l'eix X com es mostra a la imatge següent.
    Step

Determineu el resultat i la següent acció a realitzar:

  • La màquina ara pot tornar a l'origen després d'afegir l'escuma >> Problema resolt



Contacteu amb el Servei d'Atenció al Client

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, caldrà compartir-la amb el distribuïdor o el suport de FLUX.
