#913 Detecció de flux d'aire anormal

FLUX Support Team
  • Actualització

Possibles causes:

  1. El filtre de la bomba d'aire està brut i cal substituir-lo.
  2. El sistema falla (Torneu a actualitzar el firmware o restabliu els valors de fàbrica).
  3. El tub d'aire està doblegat o malmès.
  4. El tub transparent de 3 vies (unió en T) del sensor està doblegat o malmès.
  5. La placa base no funciona correctament.
  6. La bomba d'aire és massa feble.
  7. La bomba d'aire és massa potent. (Menys probable)



Pas 1

Substituïu el filtre de la bomba d'aire al costat de la màquina i feu una prova de flux d'aire.IMG20250508171210.jpg





Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor està dins del rang normal >> Pas 3.1
  • El valor NO està dins del rang normal >> Pas 2



Pas 2

Comproveu si surt aire per la tovera del làser.

  • Entreu al mode de manteniment al panell i activeu la bomba d'aire.
  • Utilitzeu la mà o un tros de paper per comprovar si surt aire per la tovera del làser.

Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 3



Pas 2.1

Obriu la tapa lateral per comprovar o reconnectar els dos pins del cable de la bomba d'aire i el tub d'aire connectat a la part superior de la bomba. L'objectiu és assegurar-se que no hi hagi cables ni tubs d'aire malmesos, fluixos o doblegats.

  • Obriu la tapa lateral per veure l'interior de la màquina.

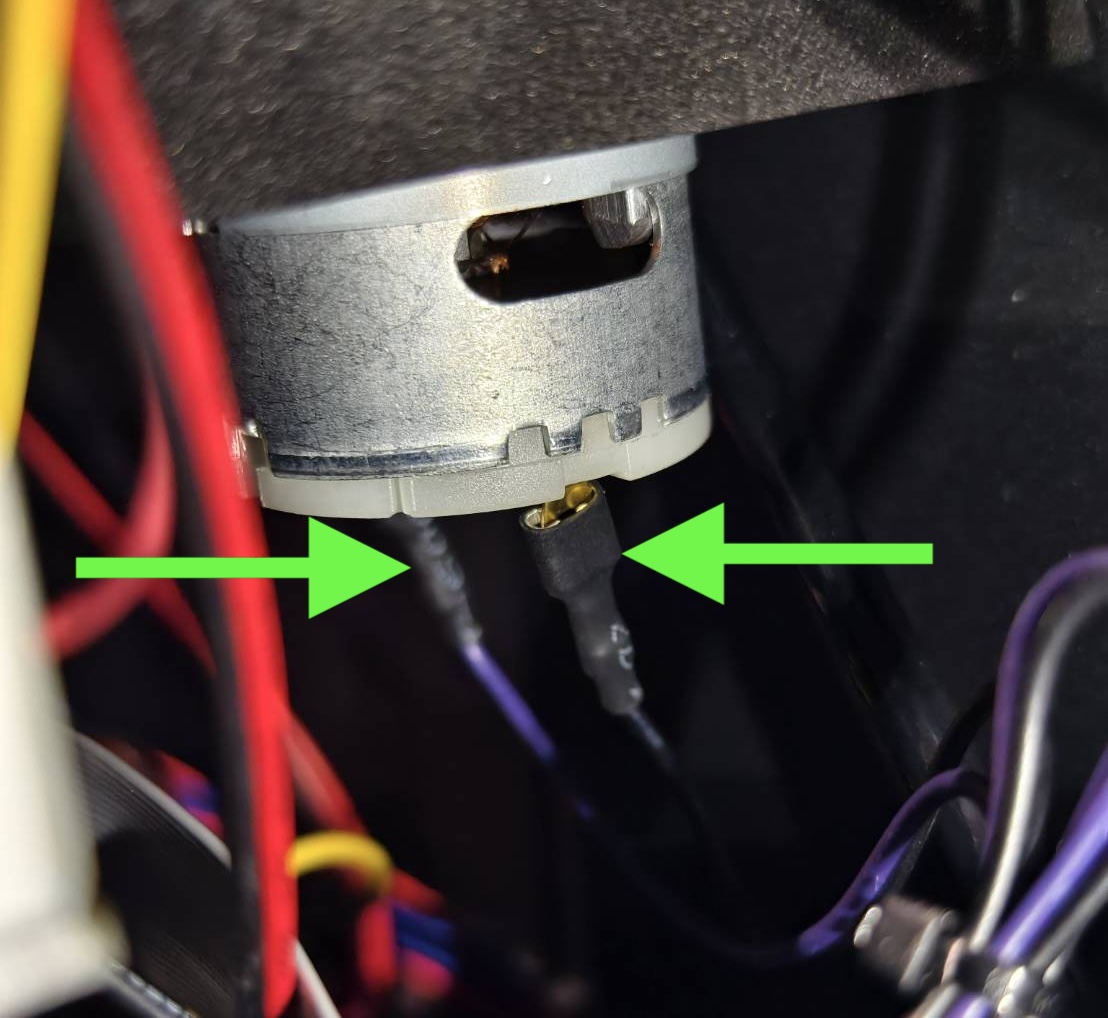

  • Comproveu o reconnecteu els dos pins del cable de la bomba d'aire. (Màquina apagada)

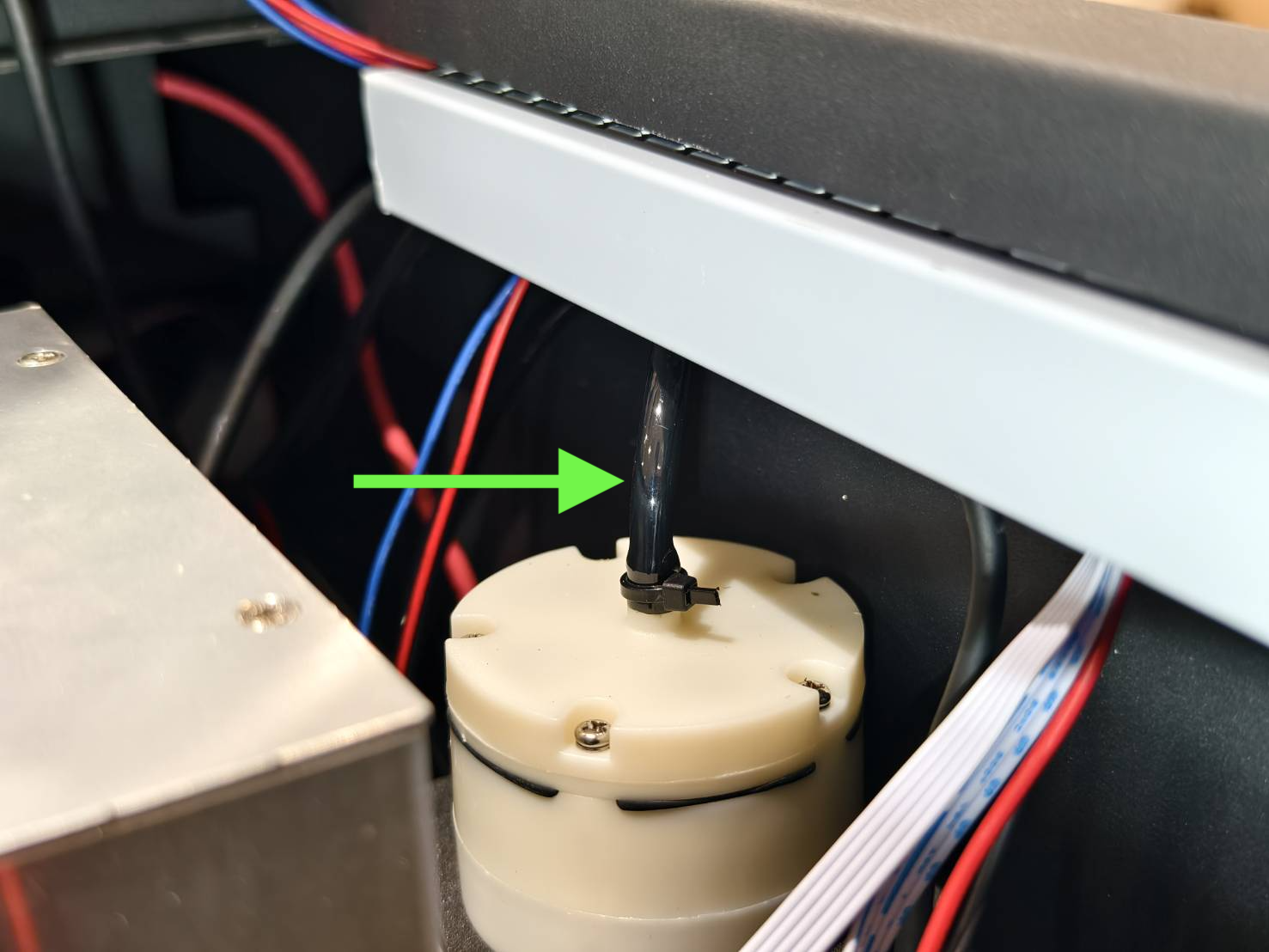

  • Comproveu el tub d'aire de la bomba d'aire.

  • Comproveu el tub d'aire del broquet làser.

    Tub d'aire doblegat al broquet Tub d'aire doblegat a la cadena


  • Engegueu la màquina i activeu la bomba d'aire per comprovar si surt aire del broquet làser.


Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 3



Pas 2.2

Restabliu la màquina als valors de fàbrica i comproveu si surt aire del broquet làser.

(Pàgina principal > Màquina > Pàgina següent > Restablir als valors de fàbrica > Sí)



Determineu el resultat de la prova i la següent acció a realitzar.

  • Sí, surt aire >> Pas 3



Pas 2.3

Actualitzeu el microprogramari a la versió més recent i comproveu si surt aire del broquet làser.
Beambox II - Guia d'actualització del microprogramari



Determineu el resultat de la prova i la següent acció a realitzar.



Pas 2.4

Activeu el valor del flux d'aire al panell i moveu el capçal làser per l'àrea de treball per veure si el valor canvia mentre es mou el capçal.

Com activar la prova de velocitat del flux d'aire.



Demostració:



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 2.5
  • El valor sempre és inferior al valor mínim >> Pas 4
  • El valor sempre és superior al rang màxim >> Pas 5
  • El valor oscil·la entre el valor normal i el valor màxim >> Pas 5



Pas 2.5

Executeu una tasca i verifiqueu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 3

Activeu el valor del flux d'aire al panell i moveu el capçal làser per l'àrea de treball per veure si el valor canvia mentre es mou el capçal.

Com activar la prova de velocitat del flux d'aire.



Demostració:



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 3.1
  • El valor sempre és inferior al valor mínim >> Pas 4
  • El valor sempre és superior al rang màxim >> Pas 5
  • El valor oscil·la entre el valor normal i el valor màxim >> Pas 5



Pas 3.1

Executeu una tasca i verifiqueu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> La màquina no presenta cap problema
  • Sí, l'error encara apareix >> Pas 3.2



Pas 3.2

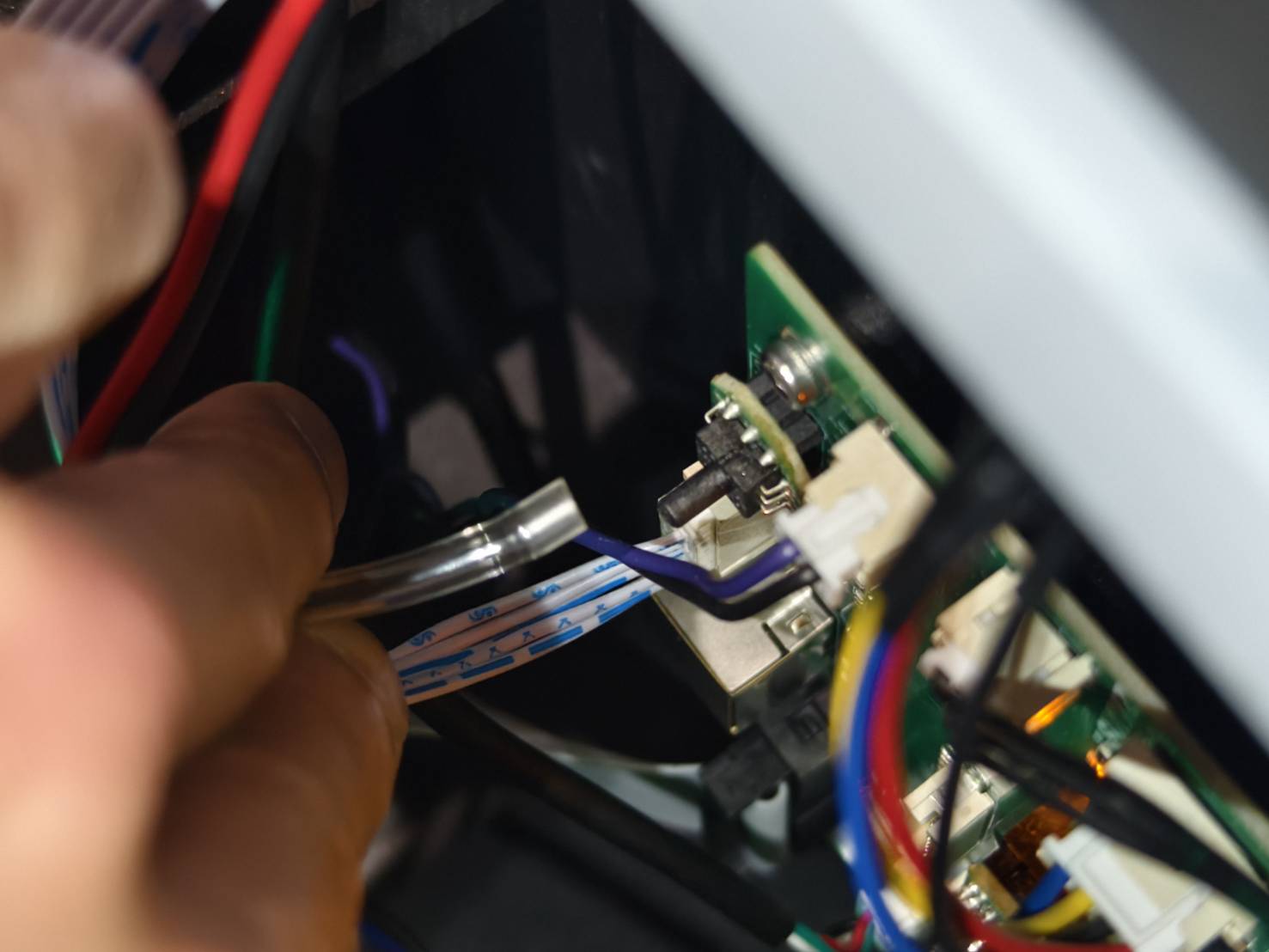

Reconnecteu el tub transparent de 3 vies (connexió en T). Executeu una tasca i verifiqueu si apareix l'error.

  • Obriu la tapa lateral per veure l'interior de la màquina.



  • Reconnecteu el tub transparent de 3 vies (connexió en T).



  • Executeu una tasca i verifiqueu si apareix l'error.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. La connexió del tub transparent de tres vies (junta en T) era defectuosa
  • Sí, l'error encara apareix >> Pas 3.3



Pas 3.3

Reinicieu la màquina a la configuració de fàbrica i executeu una tasca per veure si apareix l'error.

(Pàgina principal > Màquina > Pàgina següent > Restablir als valors de fàbrica > Sí)



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 4

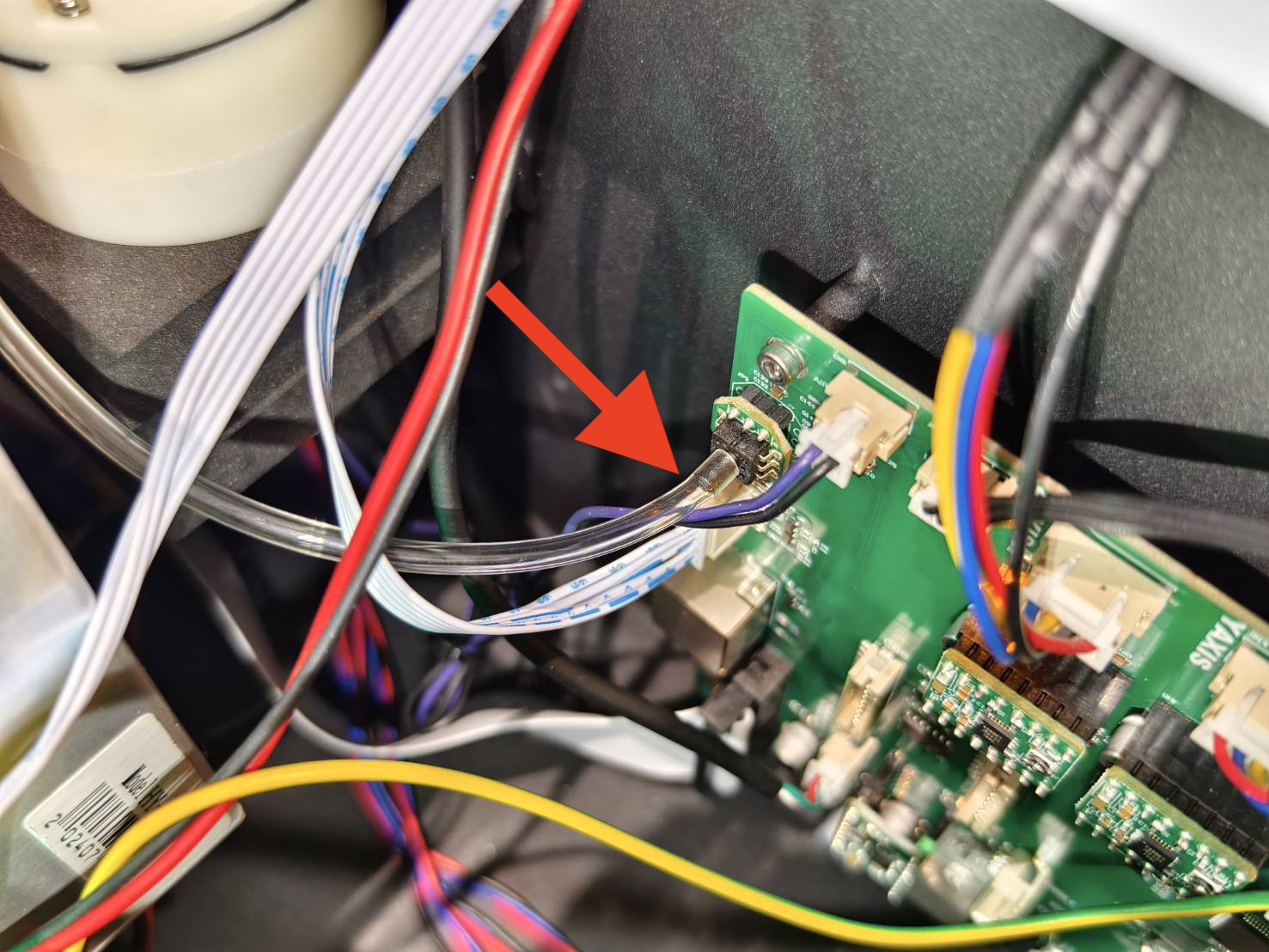

Torneu a connectar el tub transparent de tres vies (junta en T) i comproveu el valor del flux d'aire.

  • Obriu la tapa lateral per veure l'interior de la màquina.



  • Reconnecteu el tub transparent de 3 vies (connexió en T).



  • Activeu la prova de velocitat del flux d'aire i moveu el capçal làser per verificar el valor.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 4.3
  • El valor sempre és inferior al valor mínim >> Pas 4.1
  • El valor sempre és superior al rang màxim >> Pas 5
  • El valor oscil·la entre el valor normal i el valor màxim >> Pas 5



Pas 4.1

Comproveu si hi ha fuites o danys a la mànega d'aire i al tub transparent de tres vies.

  • Comproveu el tub d'aire del broquet làser.

    Tub d'aire doblegat al broquet Tub d'aire doblegat a la cadena
  • Comproveu el tub d'aire de la bomba d'aire.


  • Comproveu el tub transparent de tres vies.
  • Comproveu el connector de la mànega d'aire per detectar possibles fuites d'aire. Reconnecteu-lo si cal.

  • Comproveu l'altre recorregut de la mànega d'aire.

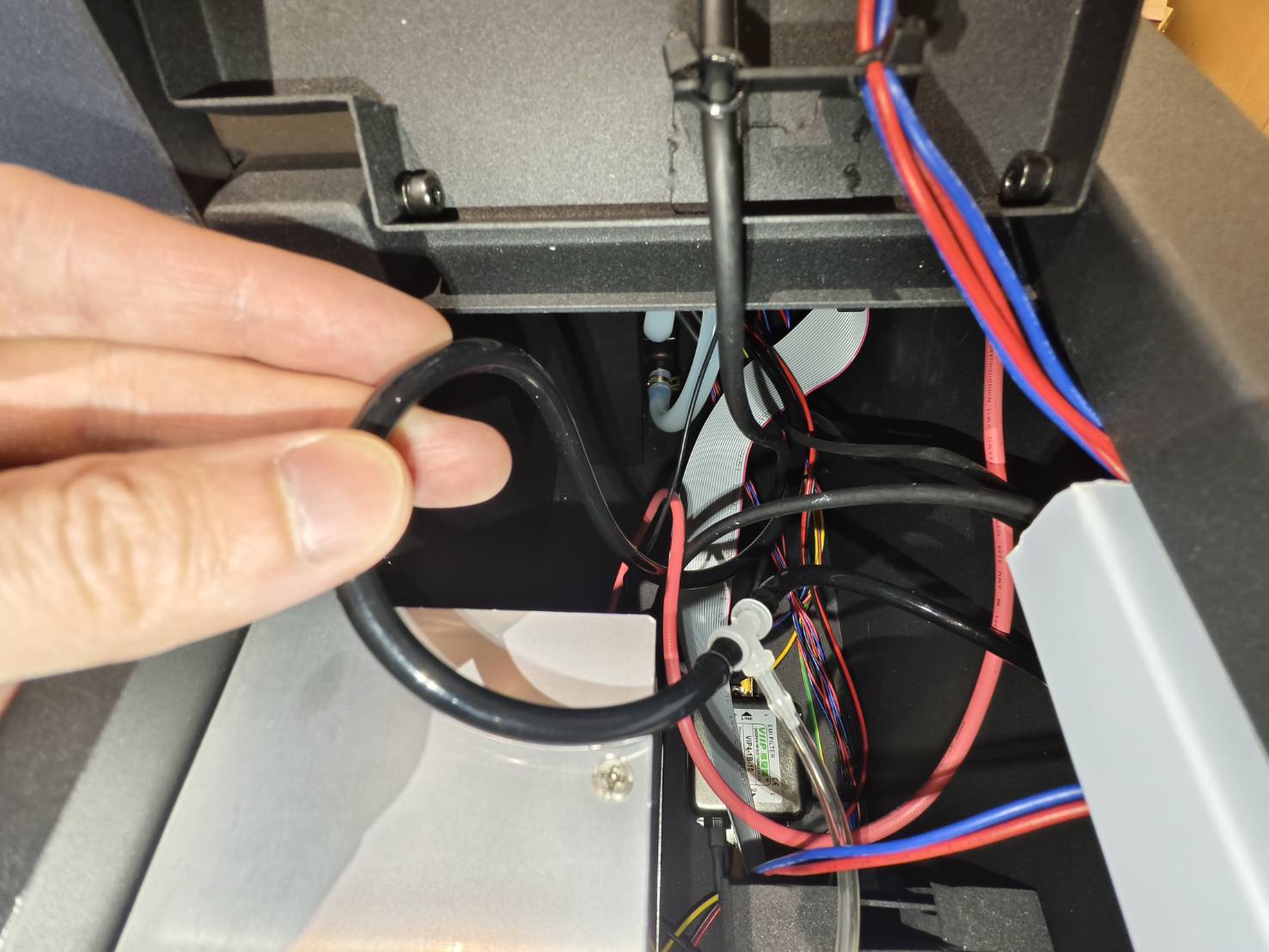

    Vista general de la disposició de la mànega d'aire

    A la part posterior de la màquina es pot inspeccionar un tram de la mànega d'aire

    Al costat de la bomba d'aire, es pot inspeccionar un tram de la mànega d'aire



Determineu el resultat de la prova i la següent acció a realitzar.

  • La mànega d'aire i el tub transparent de tres vies estan en bon estat >> Pas 4.2
  • La mànega d'aire o el tub transparent de tres vies estan en mal estat >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      1. La mànega d'aire és defectuosa i cal substituir-la
      2. El tub transparent de tres vies és defectuós i cal substituir-lo



Pas 4.2

Restabliu la màquina a la configuració de fàbrica i comproveu si el valor del flux d'aire es normalitza.

(Pàgina principal > Màquina > Pàgina següent > Restablir als valors de fàbrica > Sí)



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 4.3
  • El valor sempre és inferior al valor mínim >> Contacteu amb el servei d'atenció al client
    • Possible causa:
      1. La bomba d'aire està avariada i cal substituir-la
      2. La placa base està avariada i cal substituir-la
      3. El tub transparent de tres vies és defectuós i cal substituir-lo
  • El valor sempre és superior al rang màxim >> Pas 5
  • El valor oscil·la entre el valor normal i el valor màxim >> Pas 5



Pas 4.3

Executeu una tasca i verifiqueu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. Error del sistema
      2. La connexió del tub transparent de tres vies (junta en T) era defectuosa



Pas 5

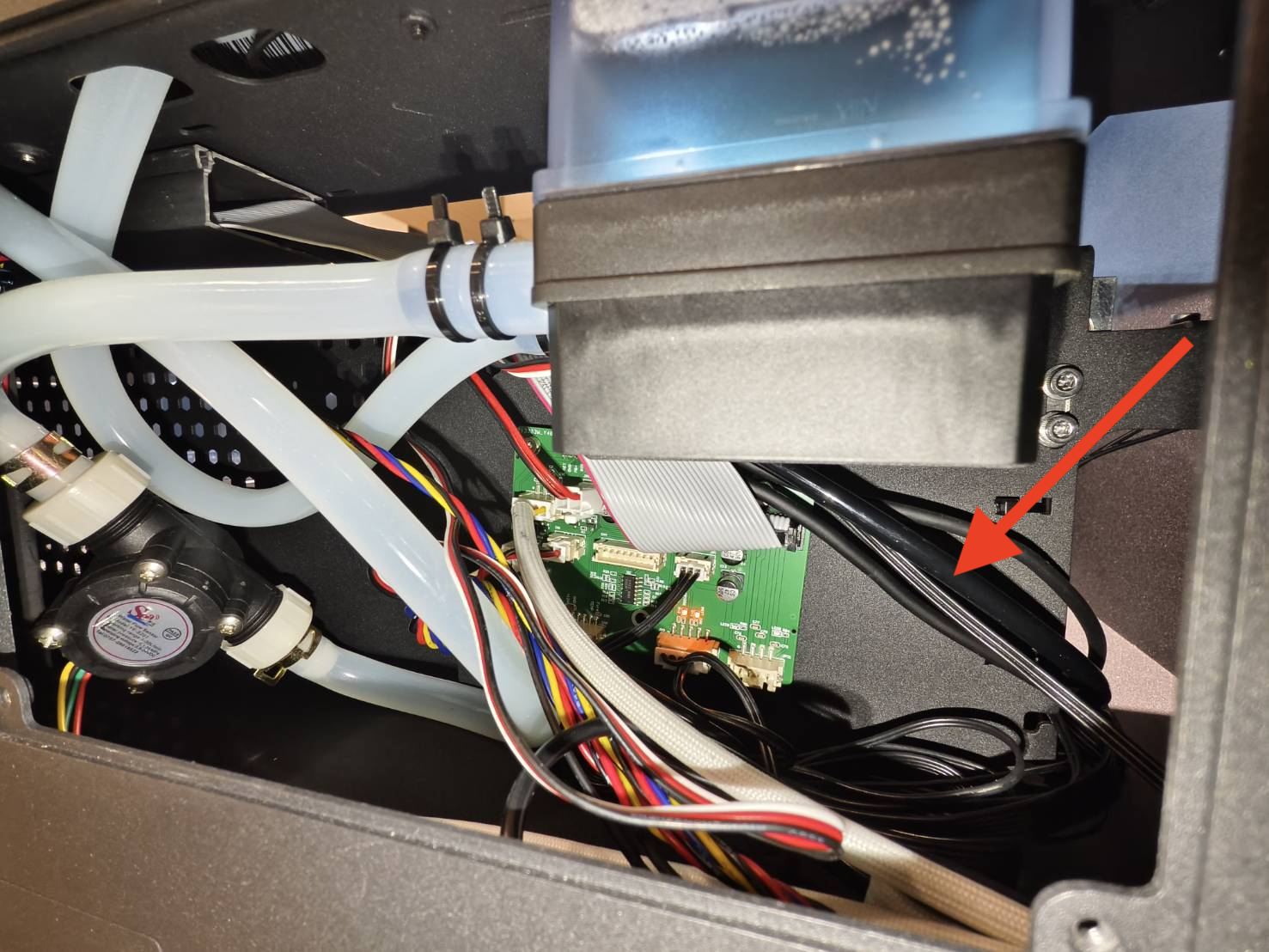

Obriu la tapa lateral i comproveu si la mànega d'aire negra està doblegada en algun punt.

  • Obriu la tapa lateral per veure l'interior de la màquina.



  • Comproveu el tub d'aire de la bomba d'aire.


  • Comproveu el tub transparent de tres vies.


  • Comproveu el connector de la mànega d'aire per detectar possibles fuites d'aire. Reconnecteu-lo si cal.
  • Comproveu l'altre recorregut de la mànega d'aire.

    Vista general de la disposició de la mànega d'aire

    A la part posterior de la màquina es pot inspeccionar un tram de la mànega d'aire

    Es pot inspeccionar una secció de la mànega d'aire al costat de la bomba d'aire.

Determineu el resultat de la prova i la següent acció a realitzar.

  • La mànega d'aire no està doblegada >> Pas 6
  • La mànega d'aire està doblegada >> Pas 5.1



Pas 5.1

Intenteu redreçar la secció doblegada de la mànega d'aire i comproveu el valor del flux d'aire.
No la talleu. L'objectiu aquí és només aplicar força per redreçar la mànega.



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 5.2
  • El valor sempre és inferior al valor mínim >> Pas 4



Pas 5.2

Executeu una tasca i verifiqueu si apareix l'error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. La mànega d'aire estava doblegada però es pot redreçar i reparar
  • Sí, l'error encara apareix >> Pas 5.3



Pas 5.3

Reinicieu la màquina a la configuració de fàbrica i verifiqueu si l'error apareix.

(Pàgina principal > Màquina > Pàgina següent > Restablir als valors de fàbrica > Sí)



Determineu el resultat de la prova i la següent acció a realitzar.

  • No, l'error no apareix >> Problema resolt
    • Possible causa:
      1. El sistema ha fallat



Pas 6

Reinicieu la màquina a la configuració de fàbrica i comproveu el valor del flux d'aire.

(Pàgina principal > Màquina > Pàgina següent > Restablir als valors de fàbrica > Sí)



Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor sempre es troba dins del rang normal >> Pas 4.3
  • El valor sempre és inferior al valor mínim >> Pas 4
  • El valor sempre és superior al rang màxim >> Pas 6.1
  • El valor oscil·la entre el valor normal i el valor màxim >> Pas 6.1



Pas 6.1

Desconnecteu el tub transparent de 3 vies de la placa base i verifiqueu si el valor disminueix.




Determineu el resultat de la prova i la següent acció a realitzar.

  • El valor disminueix i es manté per sota del rang normal >> Contacteu amb el servei d'atenció al client
    • La bomba d'aire està avariada i cal substituir-la
    • La mànega d'aire està doblegada en algun lloc i no es pot veure
    • La placa base és defectuosa i cal substituir-la (Menys probable)
    • El tub transparent de 3 vies és defectuós i cal substituir-lo (Menys probable)



Contacteu amb el servei d'atenció al client

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, caldrà compartir-la amb el distribuïdor o el suport de FLUX.
