#910 Problema de l'eix Z/Problema d'enfocament automàtic/Problema de la plataforma de bresca/Problema del llit de treball/Distància d'enfocament incorrecta

FLUX Support Team
  • Actualització

Descripció:

La causa del problema de l'eix Z pot ser complexa. Hi ha diversos símptomes relacionats, com ara el mal funcionament de l'enfocament automàtic, la plataforma que no es mou en absolut, la plataforma que no pot tornar a l'origen o arribar a la part superior, etc. Si us plau, seguiu els passos següents per solucionar el problema de l'eix Z.

Si el problema de la vostra màquina és una distància d'enfocament incorrecta, consulteu l' article sobre l'ajustament de la distància d'enfocament.

Possibles causes

  1. El sistema falla (Torneu a actualitzar el microprogramari, restabliu els valors de fàbrica o torneu a flashejar la placa RK).
  2. El material no és prou pla.
  3. La sonda d'enfocament automàtic no funciona correctament.
  4. La placa de control d'enfocament automàtic no funciona correctament.
  5. La placa base no funciona correctament.
  6. L'interruptor de límit "superior" vertical (eix Z) no funciona correctament.
  7. El nivell de la plataforma de bresca no és horitzontal.
  8. El motor pas a pas de l'eix Z no funciona correctament. (Menys probable)

Pas A1

Realitzeu una prova d'enfocament automàtic sense que la boquilla làser toqui la superfície.
Col·loqueu materials a la bresca i moveu el capçal làser al material on només la sonda d'enfocament pugui arribar-hi durant l'enfocament.



Determineu el resultat de la prova i la següent acció a prendre.

  • L'enfocament encara falla >> Pas A2

Pas A1.1

  • Assegureu-vos que la sonda estigui baixada al punt més baix perquè sigui més llarga que el broquet.
  • Assegureu-vos que el broquet estigui ben ajustat, ja que en ajustar-lo es mourà cap amunt i s'evitarà interferir amb la sonda d'enfocament durant el procés.
  • Com que la punta del broquet i la sonda tenen una longitud molt similar, assegureu-vos que el material sigui prou pla perquè la punta del broquet no hi arribi primer.

  • Després de comprovar els punts anteriors, torneu a realitzar un autoenfocament.



Determineu el resultat de la prova i la següent acció a prendre.

  • L'autoenfocament ara funciona >> Problema resolt

Pas A1.2

Consulteu el vídeo següent i comproveu si us trobeu en una situació similar on la punta del broquet arriba a la superfície del material abans que la sonda.



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, el meu problema és similar al del vídeo >> Enregistreu un vídeo >> Contactar amb el suport tècnic
    • Possible causa:
      1. La unió roscada del broquet i el suport del tercer mirall estan danyats, de manera que el broquet no pot pujar fins a dalt.
      2. La plataforma de bresca no és prou plana.
      3. La plataforma no està anivellada horitzontalment; cal ajustar-la.
  • No, el meu problema no és similar >> Pas C1

Pas A2

Actualitzeu o torneu a actualitzar el firmware a la versió més recent i comproveu si el problema se soluciona.
Si us plau, utilitzeu l'enllaç per veure les instruccions.
4-7 Actualització del microprogramari



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, el problema s'ha resolt >> Problema solucionat
    • Possible causa: el sistema de la màquina ha fallat
  • No, el problema persisteix >> Pas A3

Pas A3

Retireu el panell de bresca i el suport.
Aneu a "Manteniment" al tauler de control i premeu els dos interruptors de límit de l'eix Z per veure com canvia la icona.
Les icones de límit superior i inferior de l'eix Z es comporten correctament al tauler de control?




Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, tots dos funcionen correctament >> Pas B1
  • No, un o tots dos no funcionen >> Pas A4

Pas A4

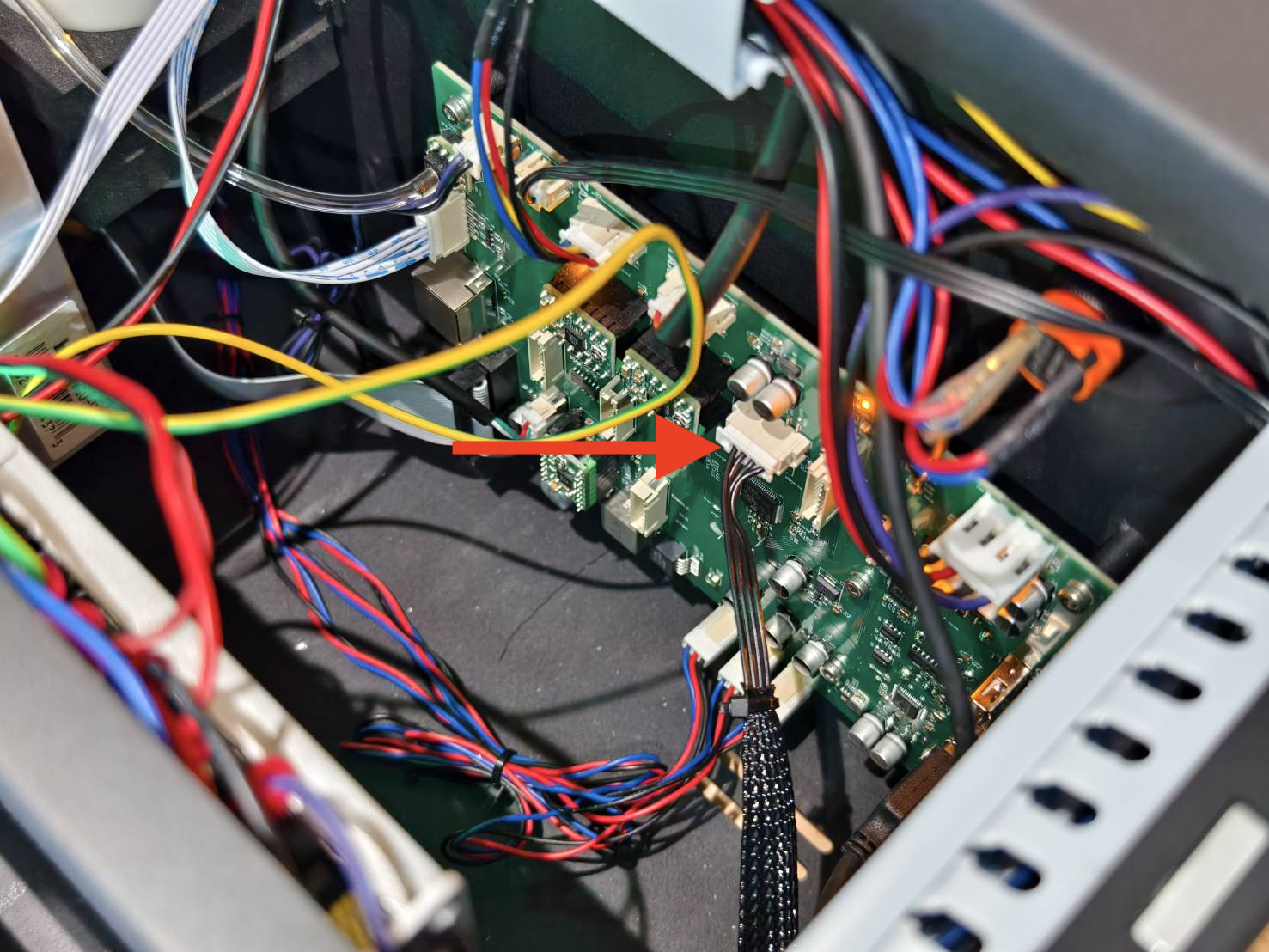

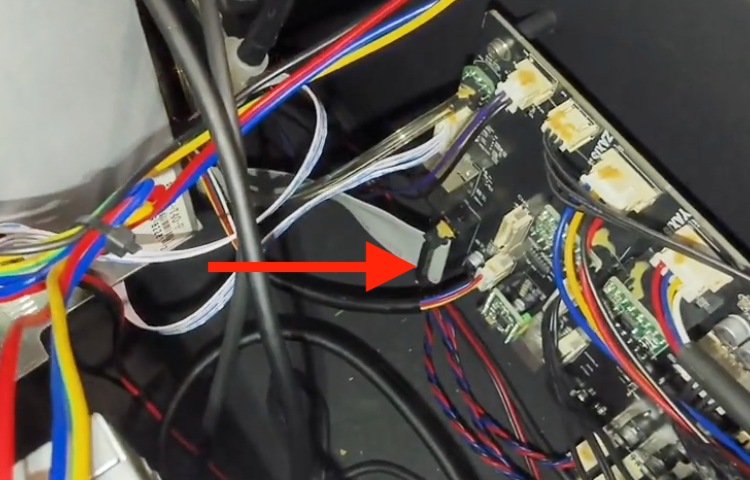

Desconnecteu el cable dels interruptors de límit de l'eix Z a la placa principal i comproveu la icona al tauler de control. Estan tancades les dues icones?

  • Apagueu la màquina. Obriu la coberta lateral per veure l'interior de la màquina.

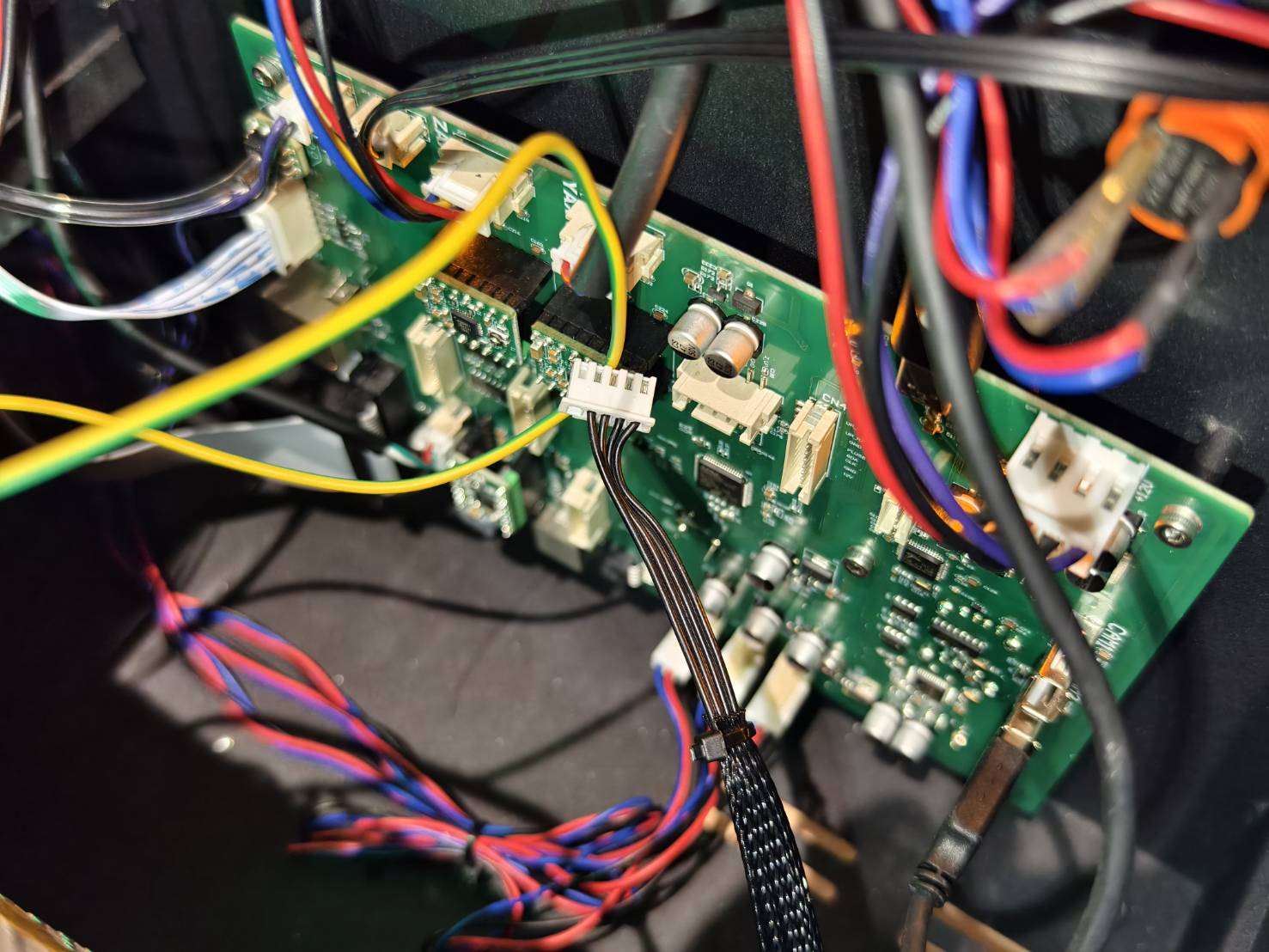

  • Desconnecteu el cable pla dels interruptors de límit de l'eix Z.
    (Consulteu el diagrama si la vostra placa de circuit imprès no és igual que la de la foto.)



  • Engegueu la màquina i comproveu les icones. Estan tancades totes dues icones?



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, totes dues estan tancades >> Enregistreu un vídeo >> Contactar amb el suport tècnic
    • Possible causa:
      1. L'interruptor o interruptors de límit són defectuosos i cal substituir-los
  • No, un o tots dos romanen oberts >> Enregistreu un vídeo >> Contactar amb el suport tècnic
    • Possible causa:
      1. La placa base està defectuosa i cal substituir-la.

Pas B1

Torneu a instal·lar el panell de bresca.
Comproveu si els interruptors de límit superior i inferior de l'eix Z es poden activar amb la plataforma.
Baixeu i després pugeu el llit fins a dalt per veure si es poden activar els interruptors de límit de l'eix Z.

Bon exemple - Activat
Mal exemple - No activat
(S'utilitza HEXA per a la demostració)



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, els dos interruptors es poden activar >> Pas C1
  • No, la màquina fa un soroll de fregament quan arriba al límit >> Contactar amb el suport tècnic
    • Possible causa:
      1. La plataforma no està anivellada horitzontalment; cal ajustar-la.
  • No, només es pot moure en una sola direcció >> Pas C1
  • No, la plataforma no es mou en absolut >> Pas B2

Pas B2

Aixequeu o baixeu manualment el llit i comproveu si es pot moure lliurement en ambdues direccions, amunt i avall.



  • Sí, la plataforma es pot moure manualment cap amunt i cap avall. >> Pas B3
  • No, la plataforma sembla estar encallada. >> Pas B2.1

Pas B2.1

Proveu de lubricar els 4 cargols de guia i comproveu si la plataforma es pot moure manualment i mitjançant el panell.
Consulteu l'article.



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, ara la plataforma es pot moure manualment i mitjançant el panell >> Pas B1
  • La plataforma es pot moure manualment, però no mitjançant el panell >> Pas B3
  • La plataforma no es pot moure manualment >> Contactar amb el suport tècnic
    • Possible causa:
      1. La plataforma d'enfocament automàtic està oxidada o malmesa.

Pas B3

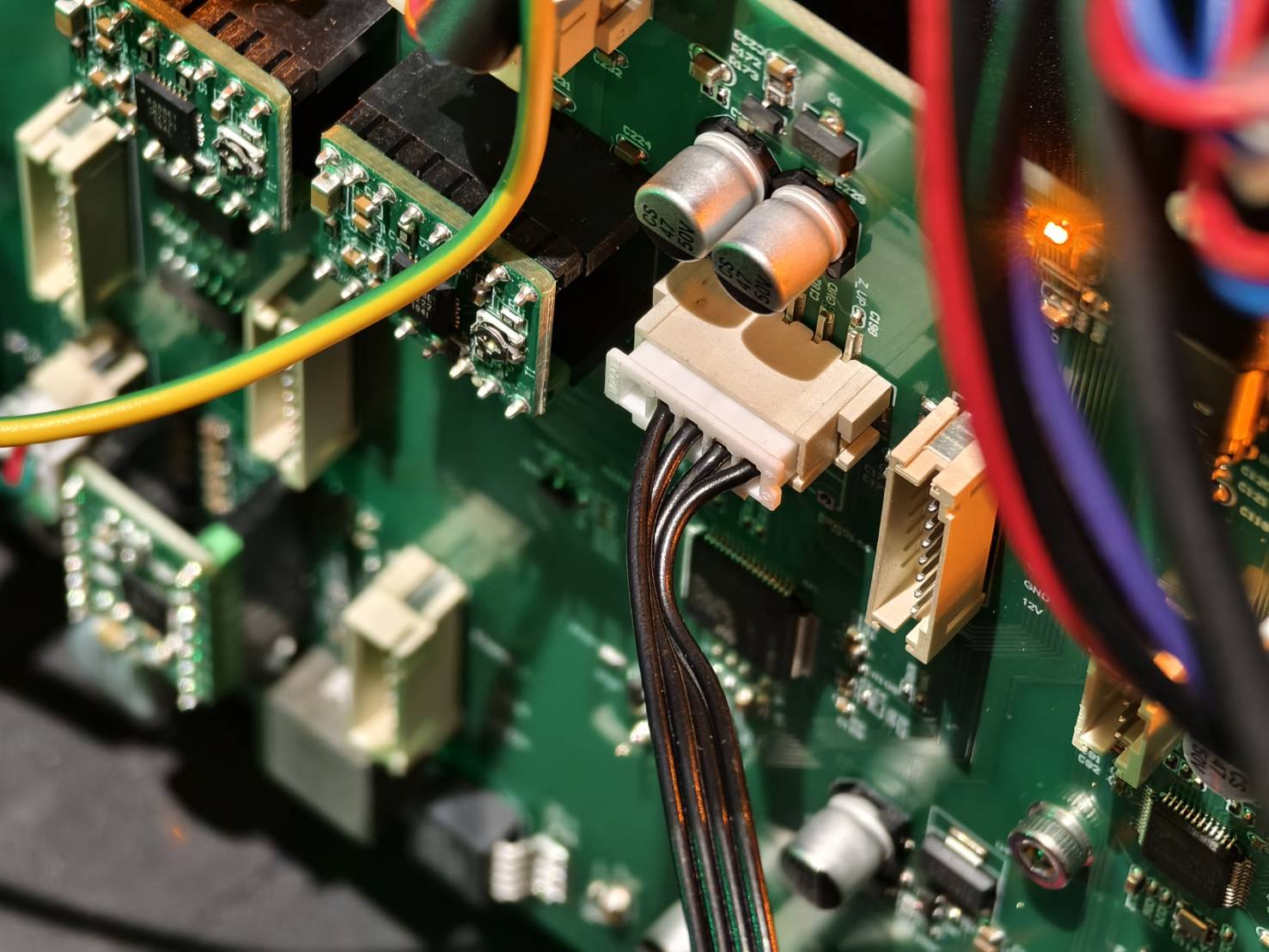

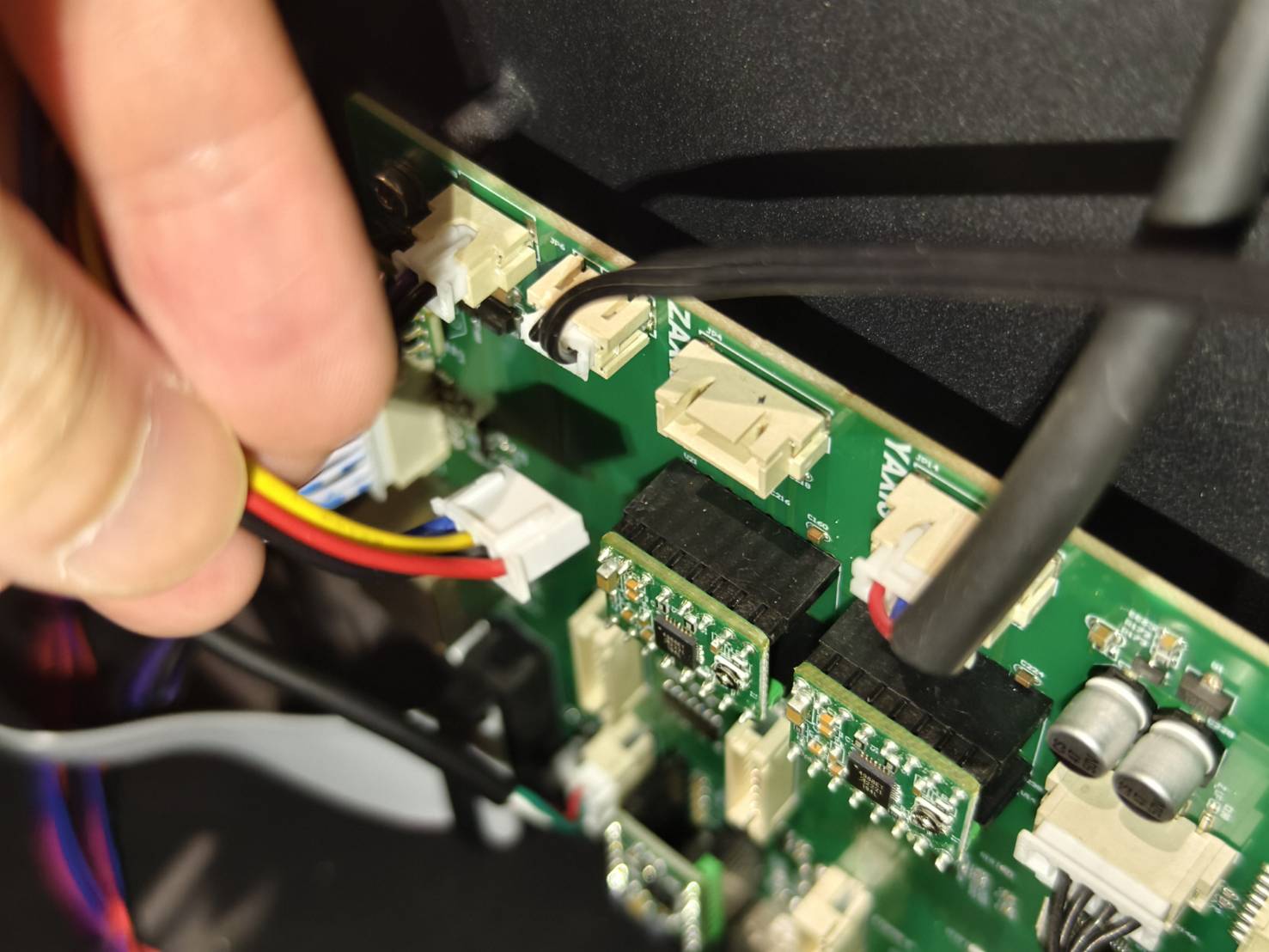

Desconnecteu i torneu a connectar el cable del motor de l'eix Z. Després, intenteu baixar i pujar la plataforma utilitzant el panell.
(Consulteu el diagrama si la vostra placa de circuit imprès no és igual que la de la foto.)

  • Apagueu la màquina. Obriu la coberta lateral per veure l'interior de la màquina.

  • Desconnecteu i torneu a connectar el cable del motor de l'eix Z.



Determineu el resultat de la prova i la següent acció a prendre.

  • Ara la plataforma es pot baixar i pujar utilitzant el panell >> Pas B1
  • No, només es pot moure en una sola direcció >> Pas B4
  • No, la plataforma no es mou en absolut >> Pas B4

Pas B4

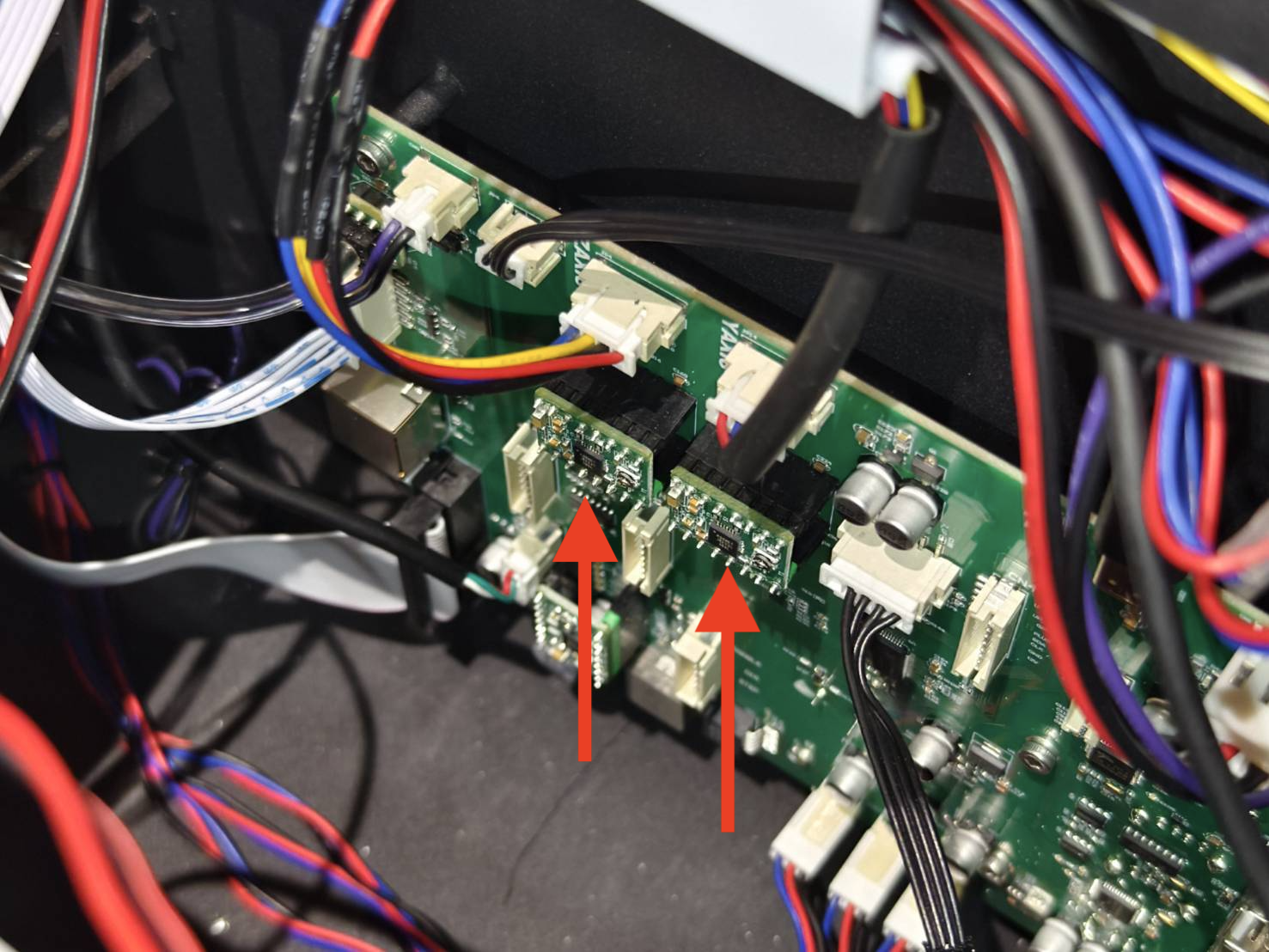

Apagueu la màquina per intercanviar els DriverIC de l'eix Y i l'eix Z i proveu la plataforma utilitzant el panell.




Determineu el resultat de la prova i la següent acció a prendre.

  • No, només es pot moure en una sola direcció >> Contactar amb el suport tècnic
    • Possible causa:
      1. La placa base és defectuosa
      2. El motor de l'eix Z és defectuós (menys probable)
  • No, la plataforma no es mou en absolut >> Contactar amb el suport tècnic
    • Possible causa:
      1. La placa base és defectuosa
      2. El motor de l'eix Z és defectuós (menys probable)

Pas C1

  • Utilitzeu un bastonet de cotó amb alcohol per netejar la punta del mòdul d'enfocament automàtic.


  • Comproveu si la plataforma es pot moure cap amunt i cap avall.

Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C8
  • No, la plataforma només es pot moure en una sola direcció >> Pas C2

Pas C2

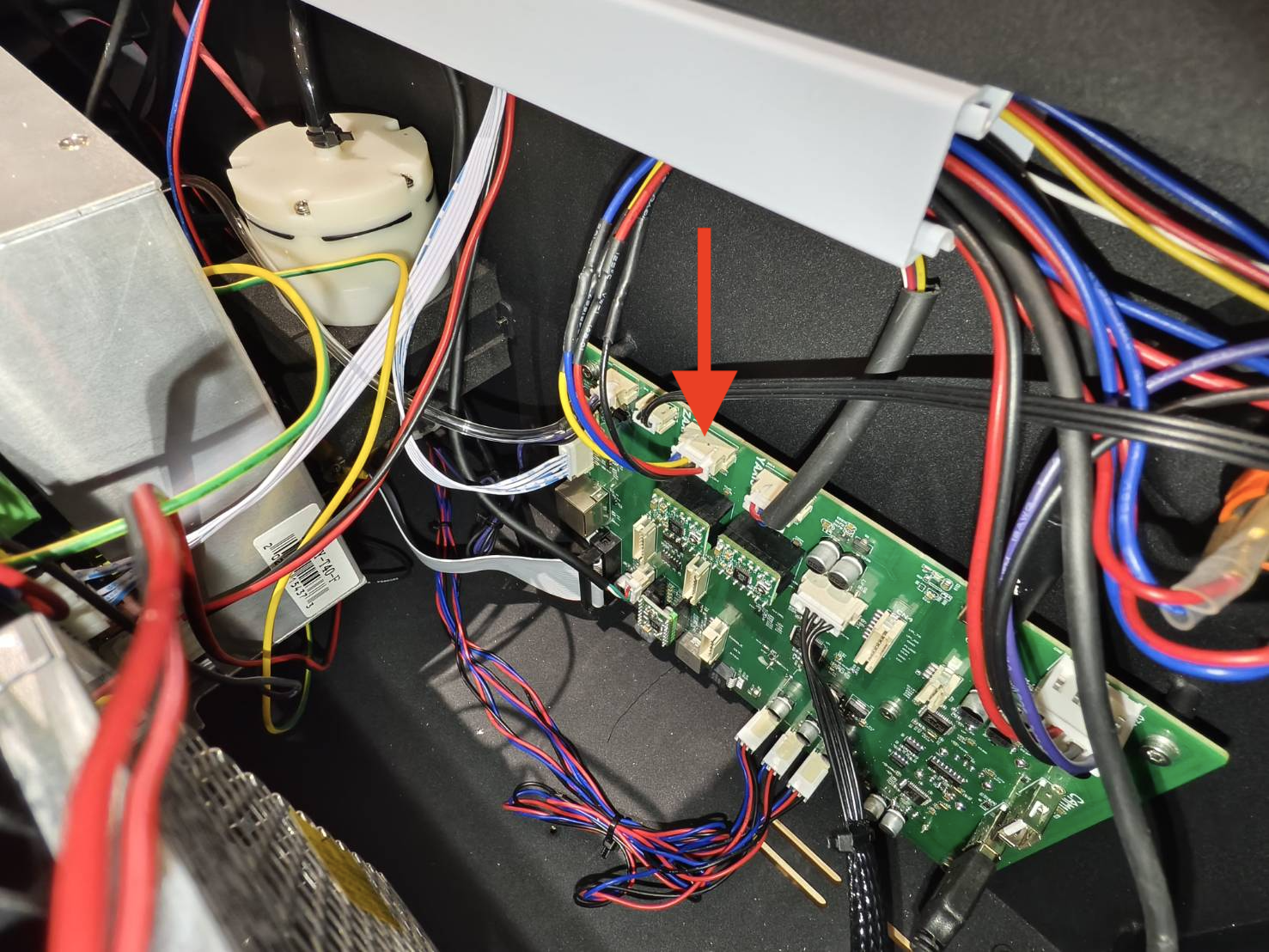

Apagueu la màquina. Obriu la tapa lateral per desconnectar i tornar a connectar el cable de cinta gris.
Enceneu la màquina per comprovar si la plataforma es pot pujar i baixar.
(Comproveu la funció després de desconnectar i tornar a connectar el cable gris.)


Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas A1.1
  • No, la plataforma només es pot moure en una sola direcció >> Pas C2.1

Pas C2.1

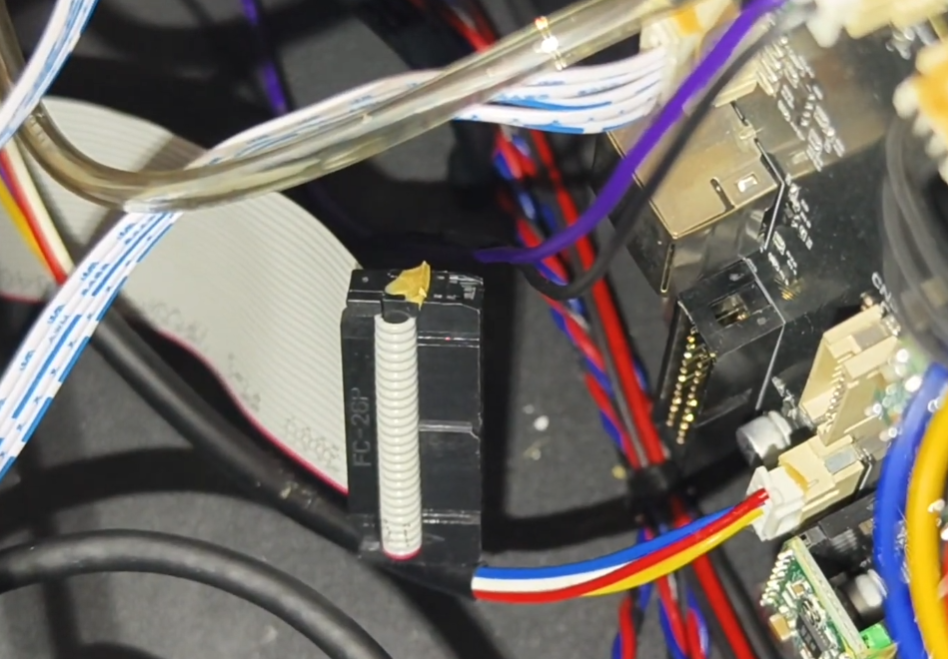

Desconnecteu el cable de cinta gris i comproveu si la plataforma es pot pujar i baixar.
(Comproveu la funció mentre el cable gris està desconnectat.)



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C8
  • No, la plataforma només es pot moure en una sola direcció >> Pas C3

Pas C3

  • Torneu a connectar el cable de cinta gris.
  • Desconnecteu el cable de la placa del capçal làser.



  • Comproveu si la plataforma es pot moure cap amunt i cap avall.

Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C4
  • No, la plataforma només es pot moure en una sola direcció >> Pas B2

Pas C4

  • Torneu a connectar el cable al capçal làser.

  • Consulteu la guia per obtenir instruccions sobre com retirar la sonda d'enfocament automàtic i la coberta.
    Llegiu només el Pas 1, el Pas 2 i el Pas 6 (es necessitaran claus Allen de 2,5 mm i 2,0 mm per realitzar aquest pas). [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Comproveu si l'interruptor de la placa d'enfocament automàtic es pot prémer suaument, com es mostra al vídeo.


Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, l'interruptor es pot prémer suaument com es mostra al vídeo >> Pas C5
  • No, l'interruptor no es pot prémer gens o està encallat >> Contactar amb el suport tècnic
    • Possible causa:
      1. El mòdul d'enfocament automàtic està defectuós.

Pas C5

  • Consulteu la guia per obtenir instruccions sobre com tornar a instal·lar la coberta i la sonda a la placa d'enfocament automàtic, assegurant-vos que la sonda es pugui empènyer cap amunt. Llegiu només el Pas 7 i el Pas 8.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Pengeu el conjunt d'enfocament automàtic al seu lloc i comproveu si la plataforma es pot moure cap amunt i cap avall.



Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C6
  • No, la plataforma només es pot moure en una sola direcció >> Contactar amb el suport tècnic
    Possible causa:
    1. La sonda d'enfocament automàtic i la coberta estan danyades.
    2. La placa d'enfocament automàtic està malmesa. (Menys probable)

Pas C6

  • Consulteu la guia per obtenir instruccions sobre com reinstal·lar el conjunt d'enfocament automàtic.
    Llegiu només el Pas 11 i el Pas 12.
    [Beambox II - Auto-Focus Probe & Cable Replacement]

  • Comproveu si la plataforma es pot moure cap amunt i cap avall.


Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C8
  • No, la plataforma només es pot moure en una sola direcció >> Pas C7

Pas C7

Torneu a connectar els cables següents.

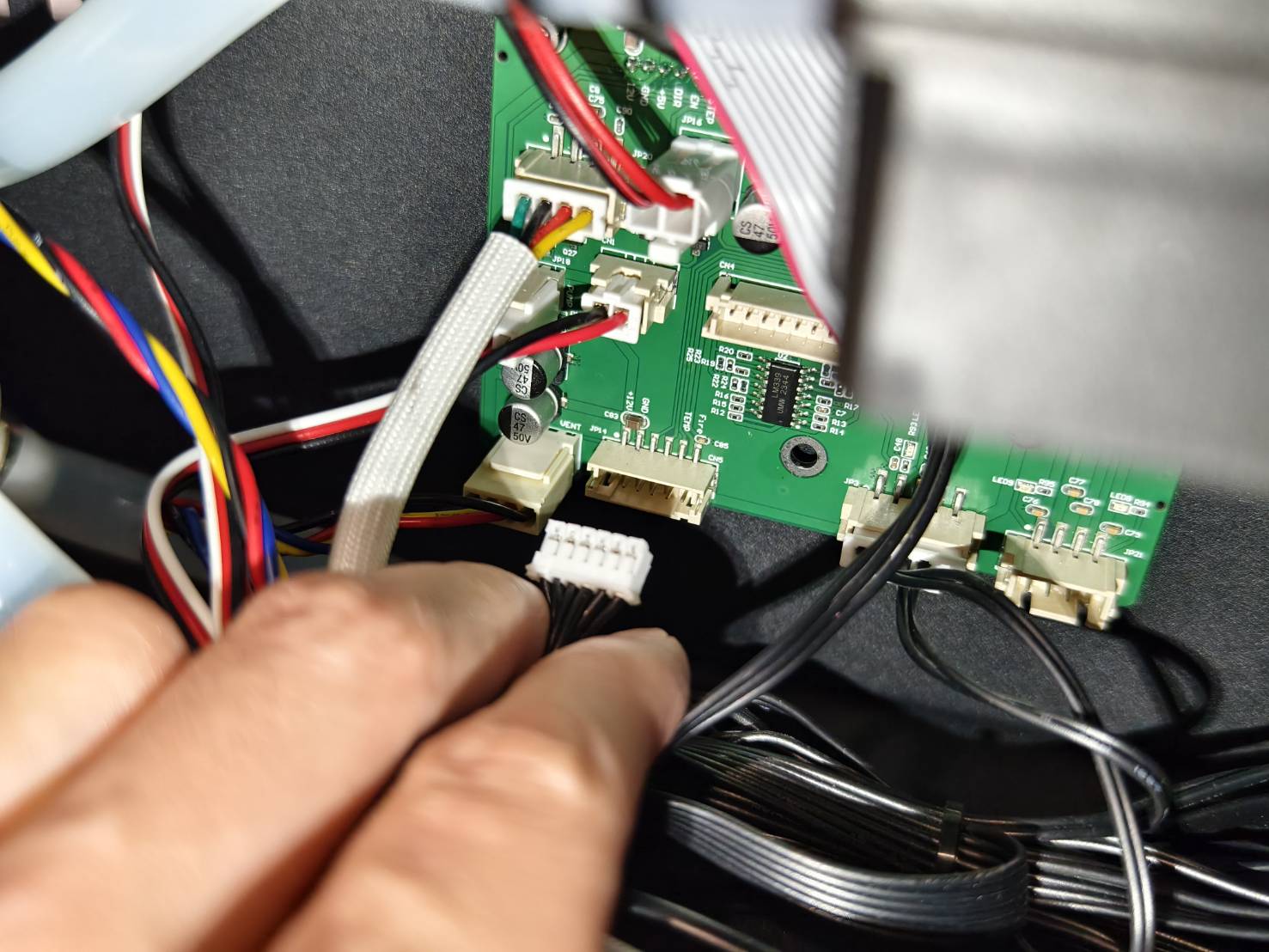

  • El cable de 6 pins de la placa del traçador. (Cal treure la coberta posterior amb un tornavís T8.)(Consulteu el diagrama si la vostra placa de circuit imprès no és igual que la de la foto.)

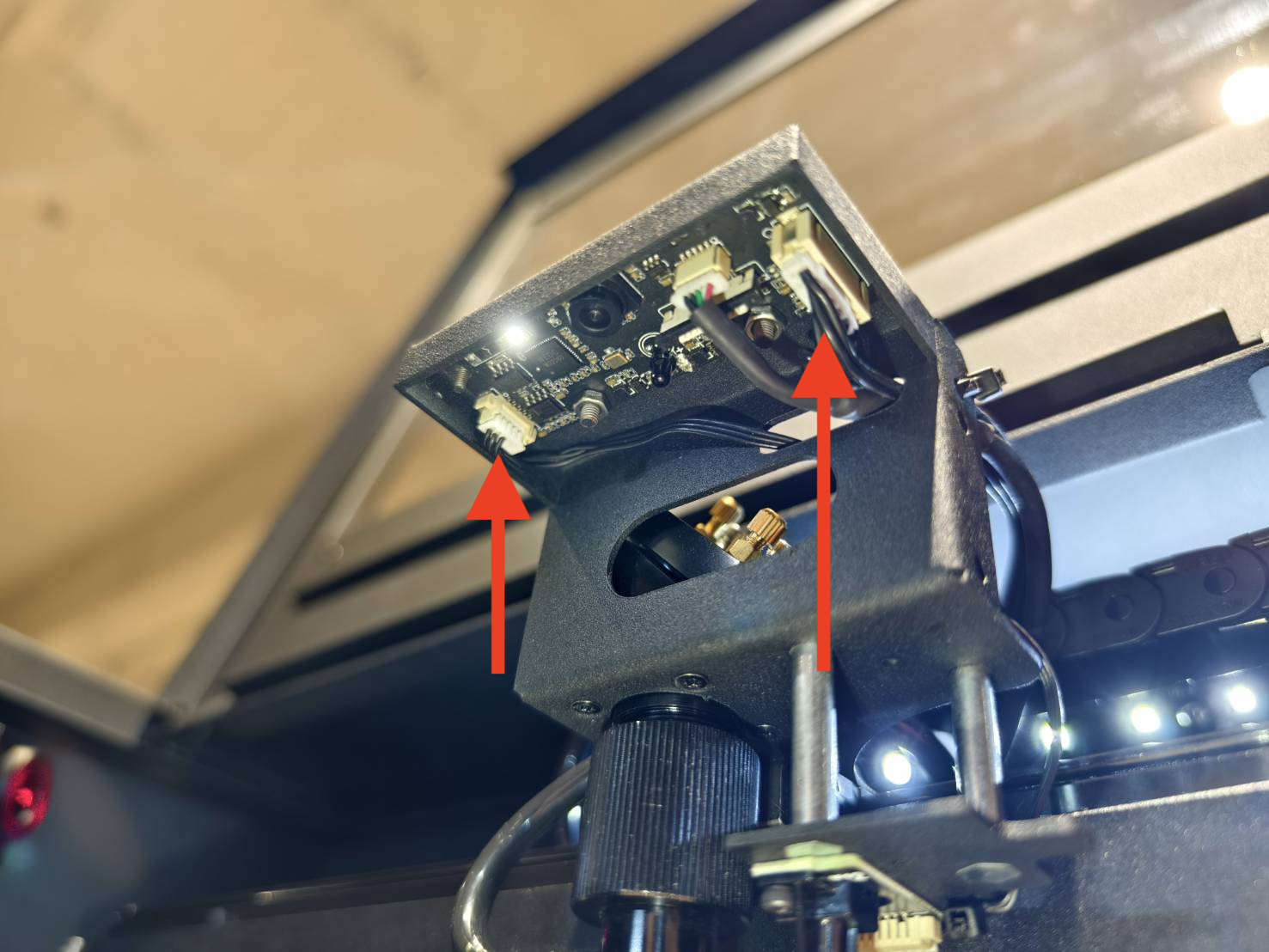

  • Els cables de 6 pins i 3 pins de la placa del LED de la càmera al capçal làser.
    (Si és massa difícil de desconnectar, assegureu-vos que la connexió no estigui fluixa.)


  • El cable de 3 pins a la part posterior del capçal làser al mòdul d'enfocament automàtic.
    (Si és massa difícil de desconnectar, assegureu-vos que la connexió no estigui fluixa.)

  • Després d'això, comproveu si la plataforma es pot moure amunt i avall.

Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, la plataforma es pot moure cap amunt i cap avall >> Pas C8
  • No, la plataforma només es pot moure en una sola direcció >> Contactar amb el suport tècnic
    • Possible causa:
      1. El mòdul d'enfocament automàtic està defectuós
      2. El cable de 3 pins del mòdul d'enfocament automàtic és defectuós
      3. La placa de la càmera HX LED i del sensor de flama és defectuosa (Menys probable)
      4. El cable de 6 pins de la placa del sensor de flama és defectuós (Menys probable)

Pas C8

Col·loqueu el material al llit i realitzeu l'enfocament automàtic.

Determineu el resultat de la prova i la següent acció a prendre.

  • Sí, l'enfocament automàtic funciona >> Problema solucionat
  • No, l'enfocament automàtic encara no funciona >> Contactar amb el suport tècnic
    • Possible causa:
      1. El mòdul d'enfocament automàtic està defectuós
      2. La sonda d'enfocament automàtic és defectuosa
      3. El material no és prou pla

Contactar amb el suport tècnic

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la vostra màquina en aquest article, caldrà compartir-la amb el distribuïdor o el suport de FLUX.
