Beambox II - Substitució de la placa base

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Obriu la tapa lateral per veure l'interior de la màquina.

• Feu servir un tornavís Phillips per obrir la tapa.



Pas 3

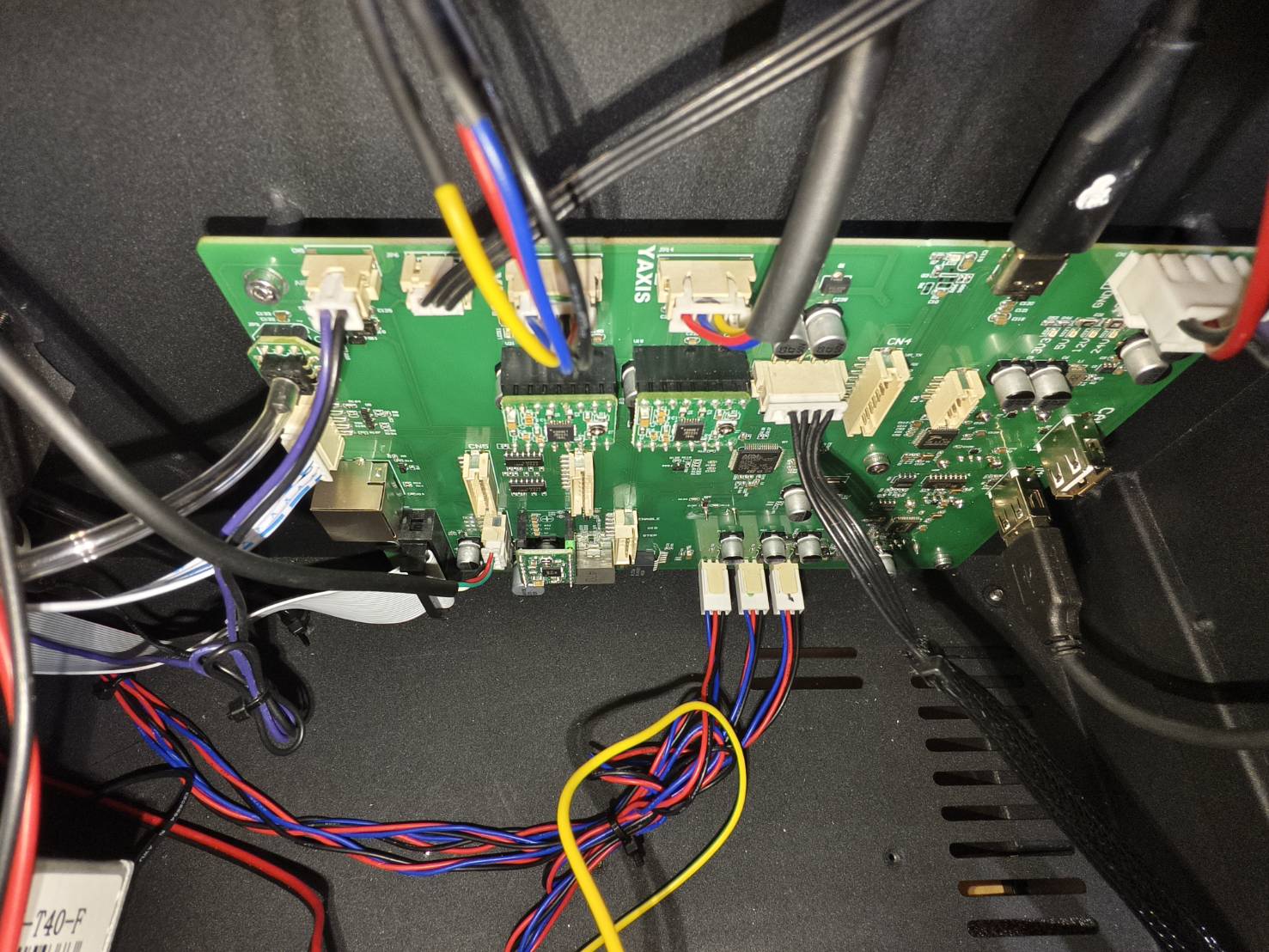

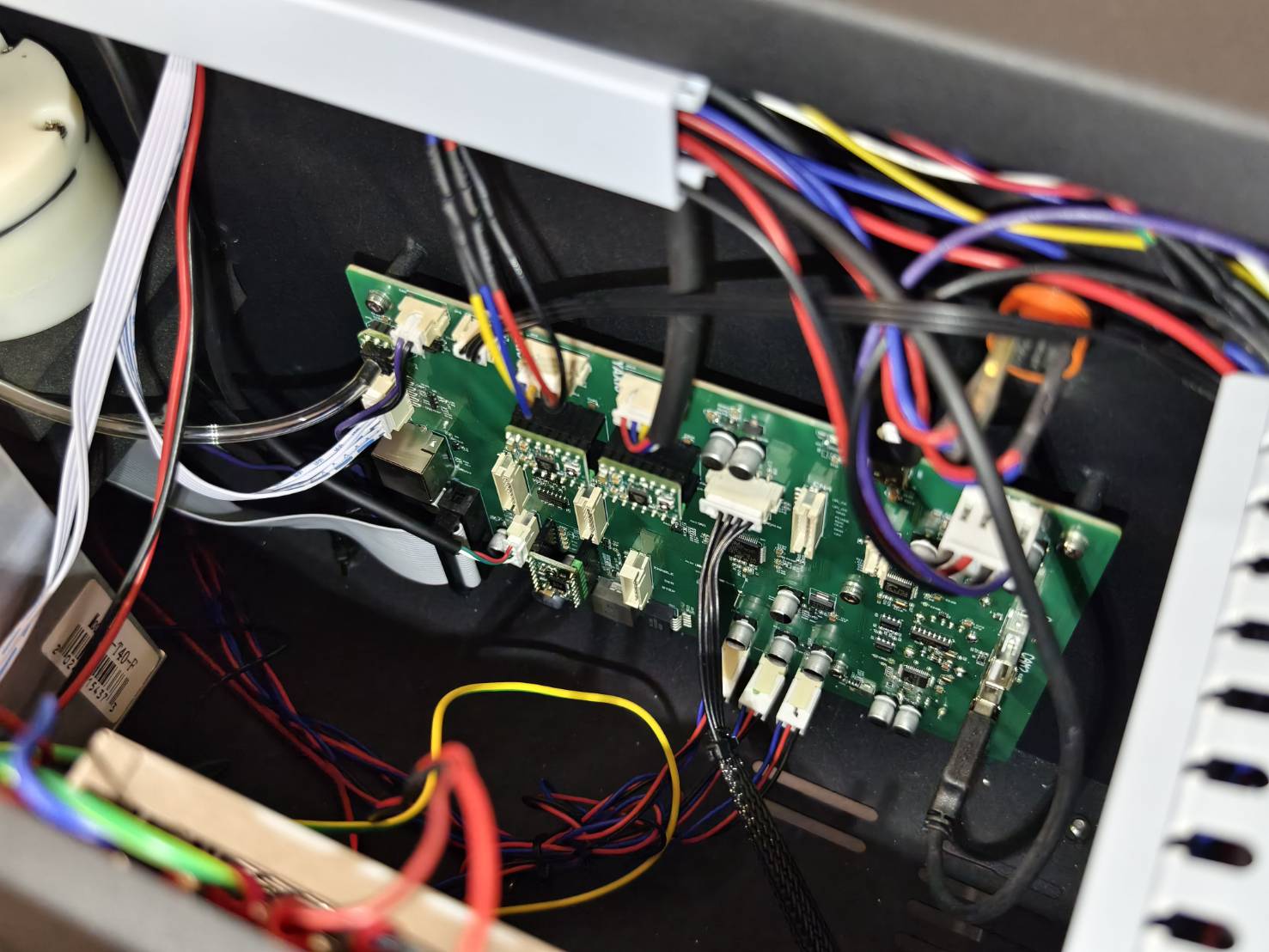

Feu fotografies de tota la configuració de la placa base.
L'objectiu és evitar que oblideu on van tots els cables quan instal·leu la nova.
(Si oblideu on ha d'anar el cable, consulteu el diagrama per a la configuració més recent. No feu servir les fotos següents, ja que la versió de la placa base pot variar.)

Pas 4

A la part superior de la placa base, hi ha dos cables similars. Un és per al motor de l'eix Z i l'altre per al motor de l'eix Y.
Per evitar que aquests cables es connectin a les preses incorrectes, us recomanem encaridament que els marqueu.

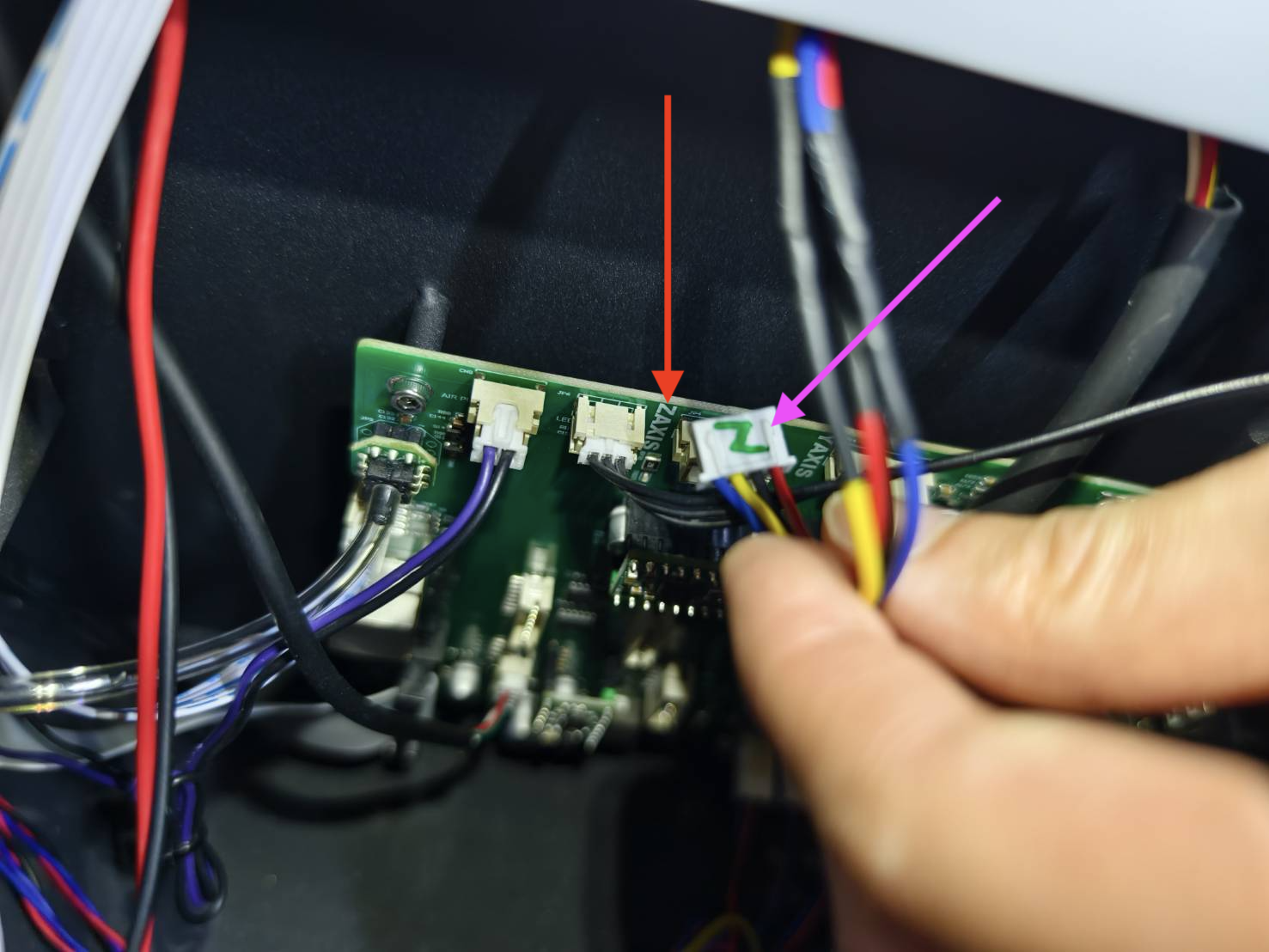

• Desconnecteu el cable de l'eix Z i marqueu "Z" al connector.
  Hi ha una marca per al motor de l'eix Z a la placa base, que podeu utilitzar per determinar on anirà el cable de l'eix Z a la nova placa base.

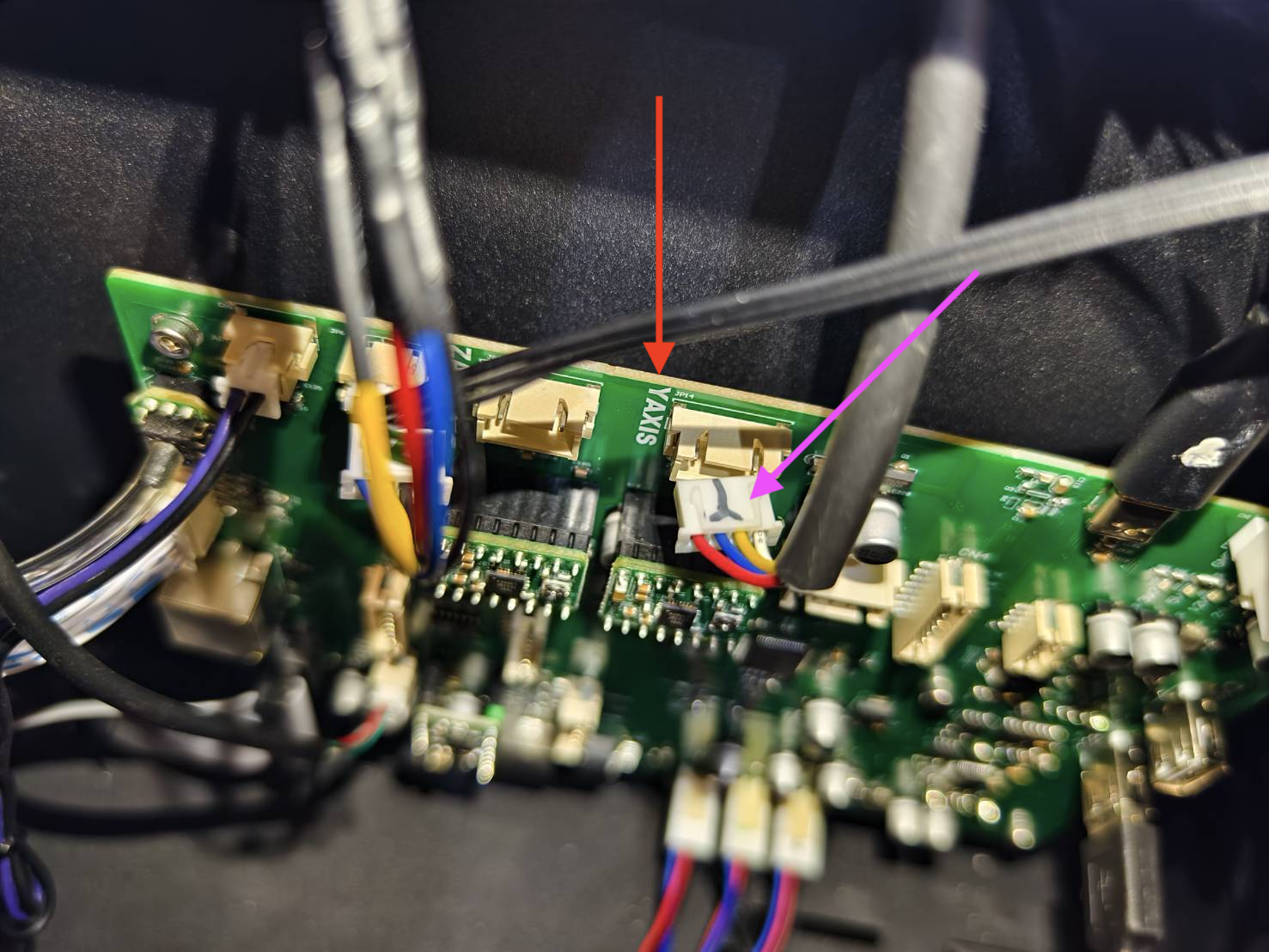

• Desconnecteu el cable de l'eix Y i marqueu "Y" al connector.
  Hi ha una marca per al motor de l'eix Y a la placa base, que podeu utilitzar per determinar on anirà el cable de l'eix Y a la nova placa base.

Pas 5

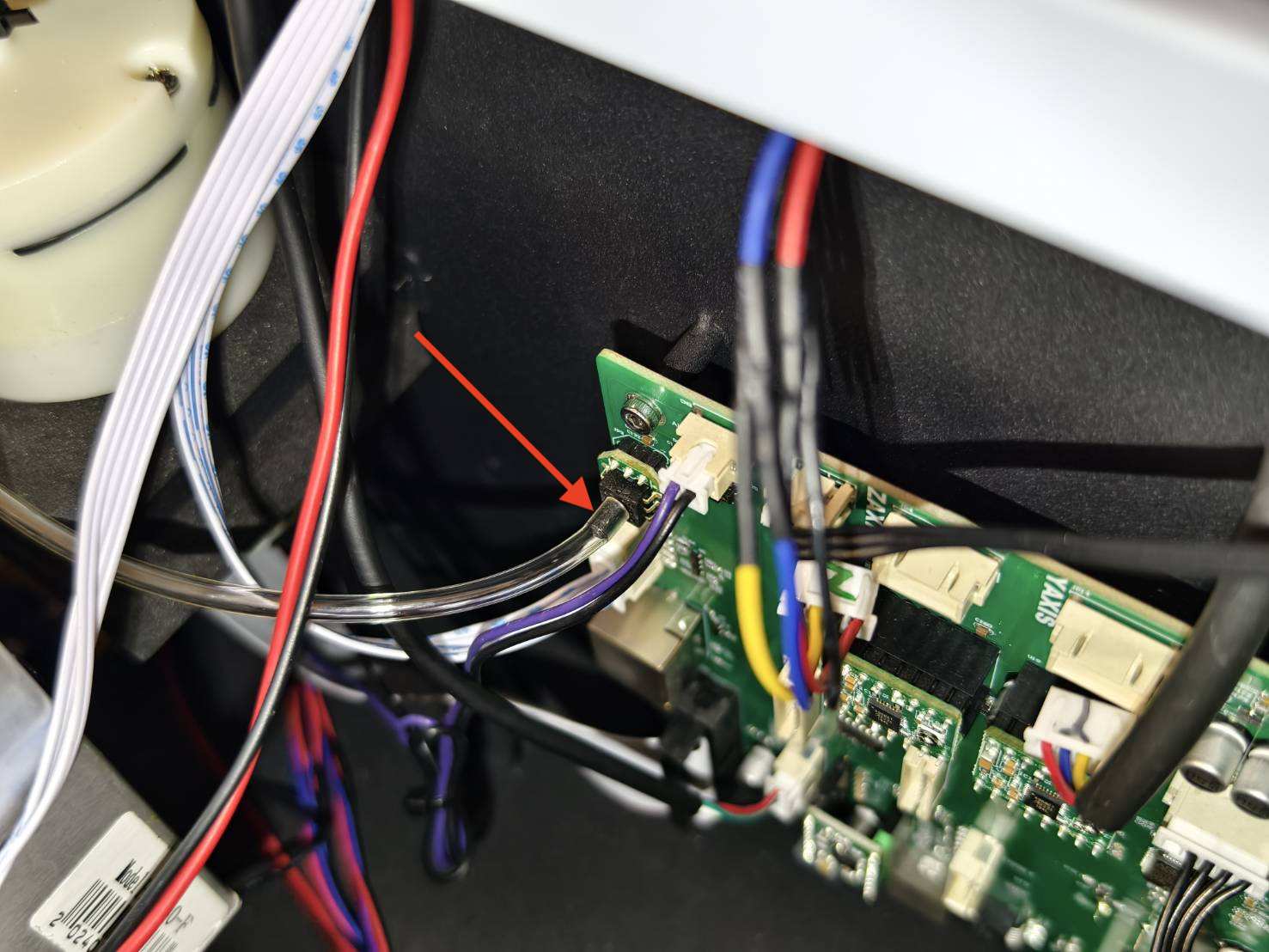

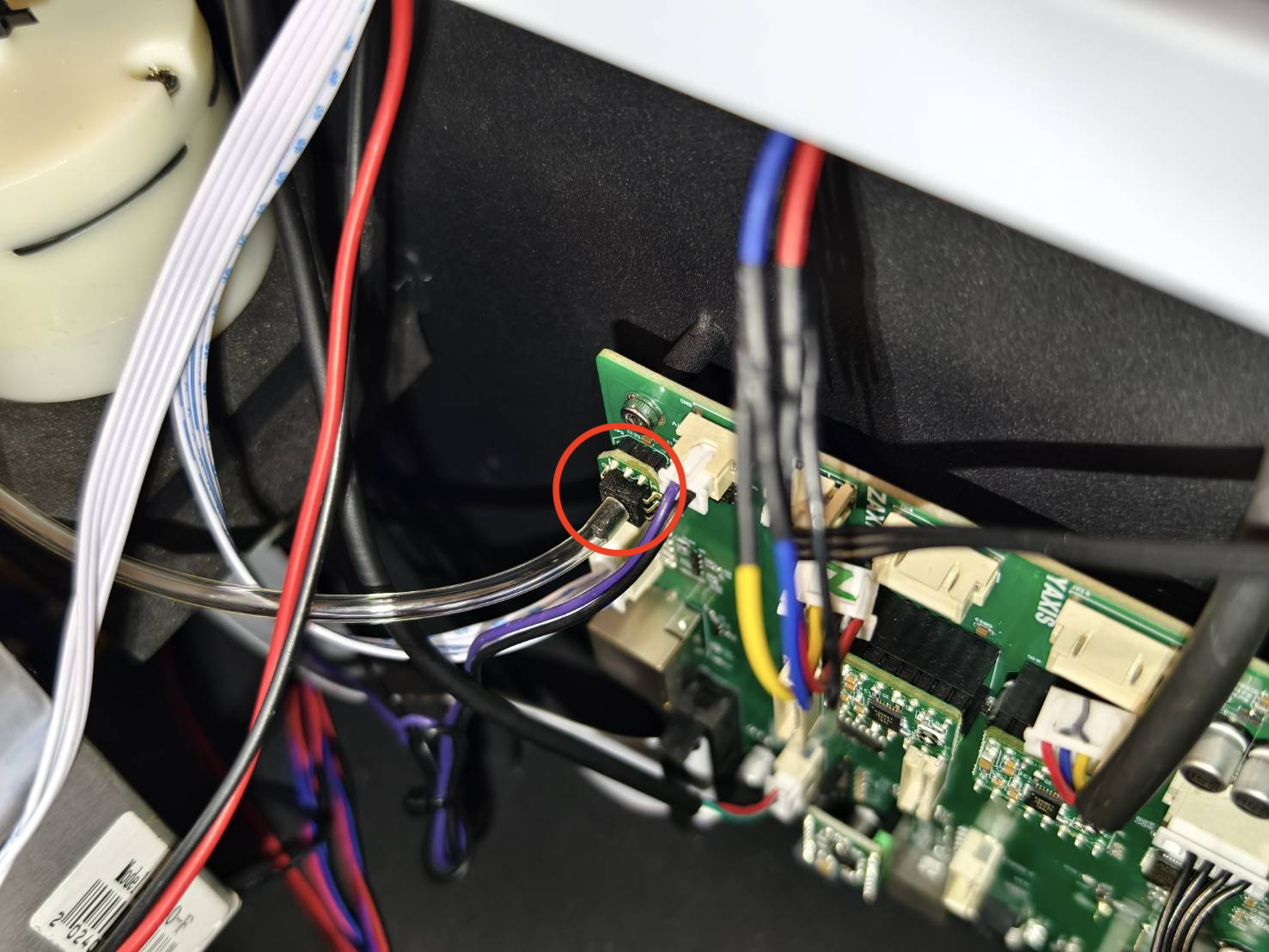

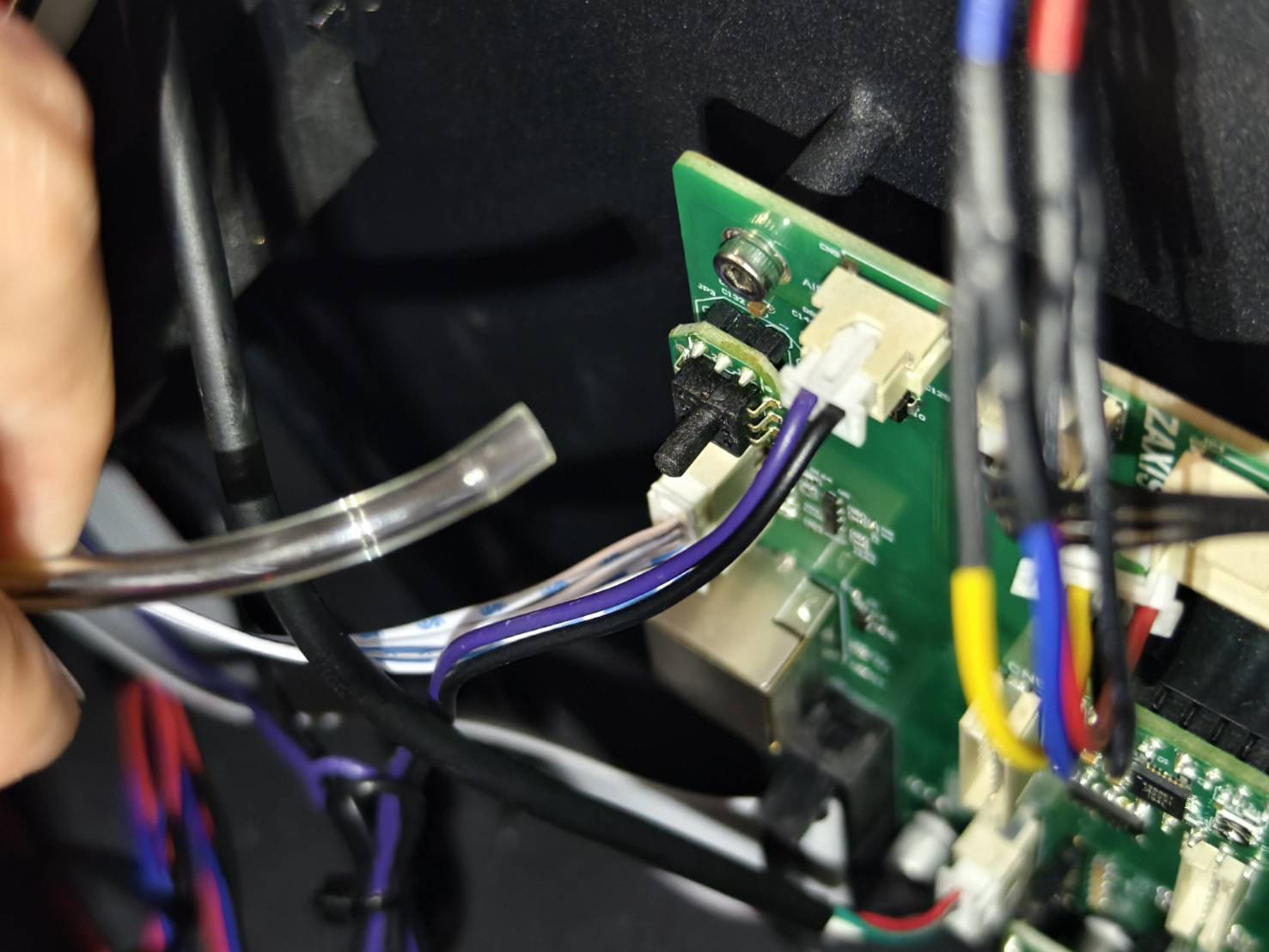

Desconnecteu el tub d'aire a la part superior esquerra de la placa base.

Pas 6

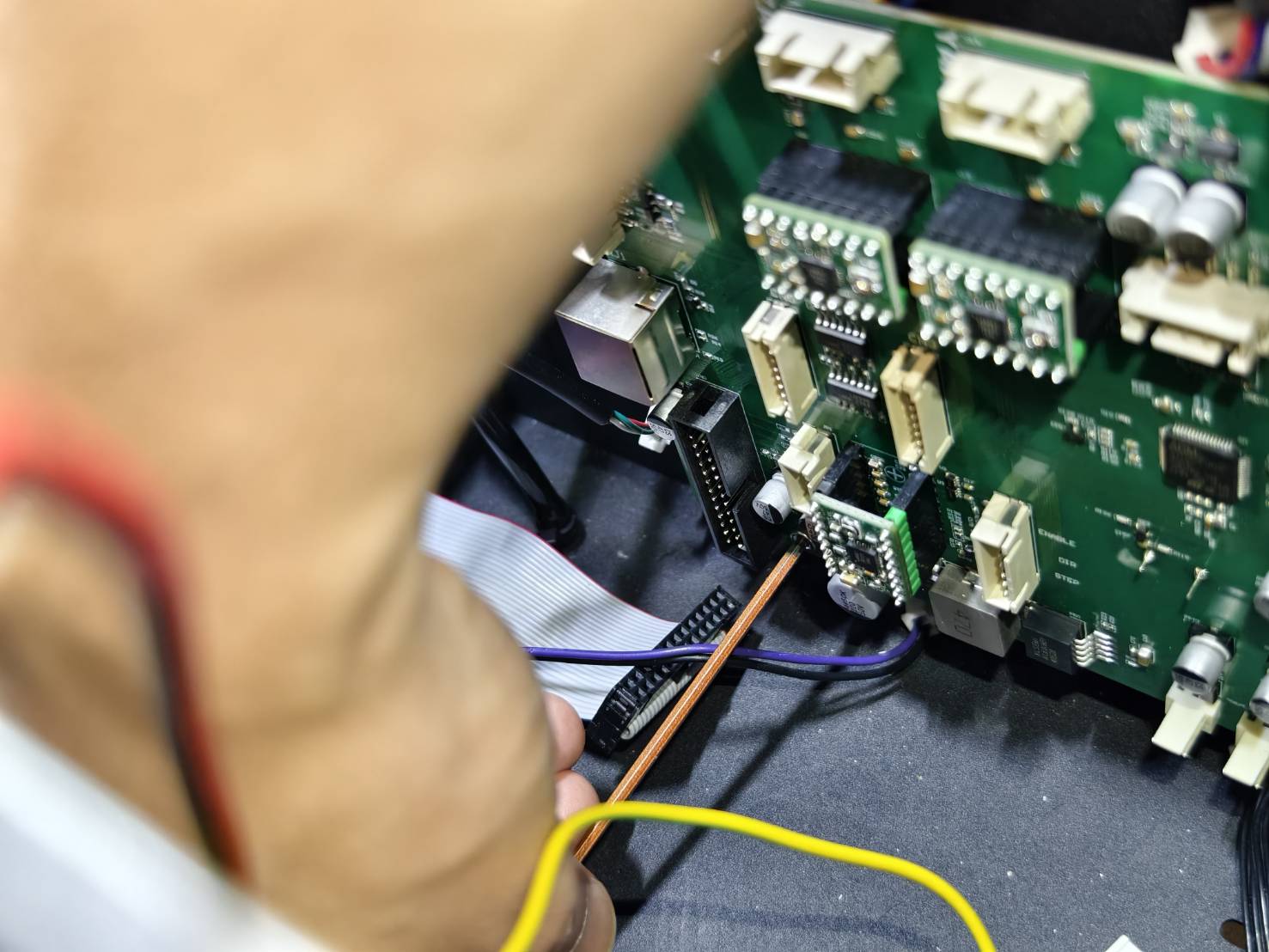

Desconnecteu els altres cables de la placa base.

Pas 7

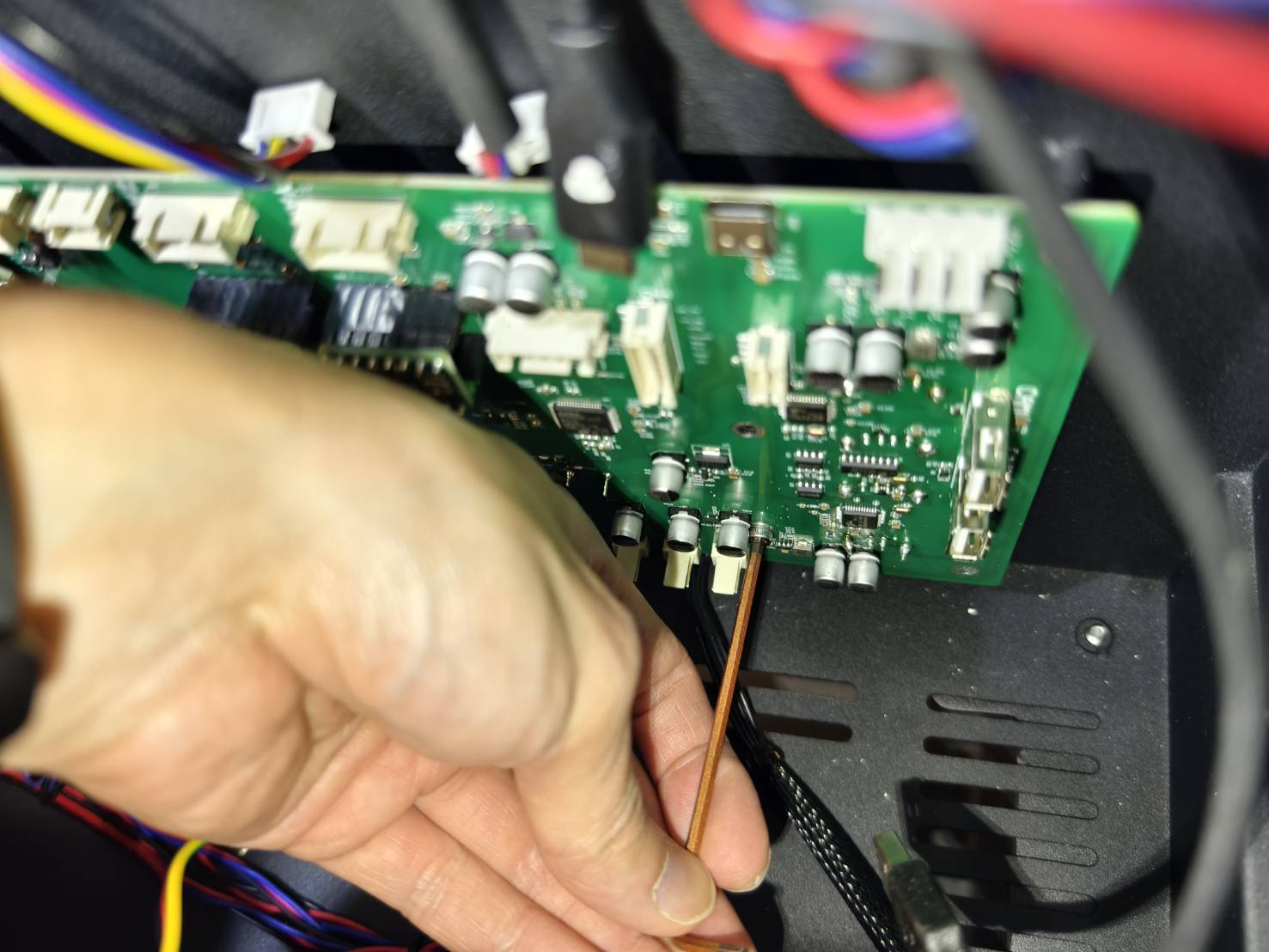

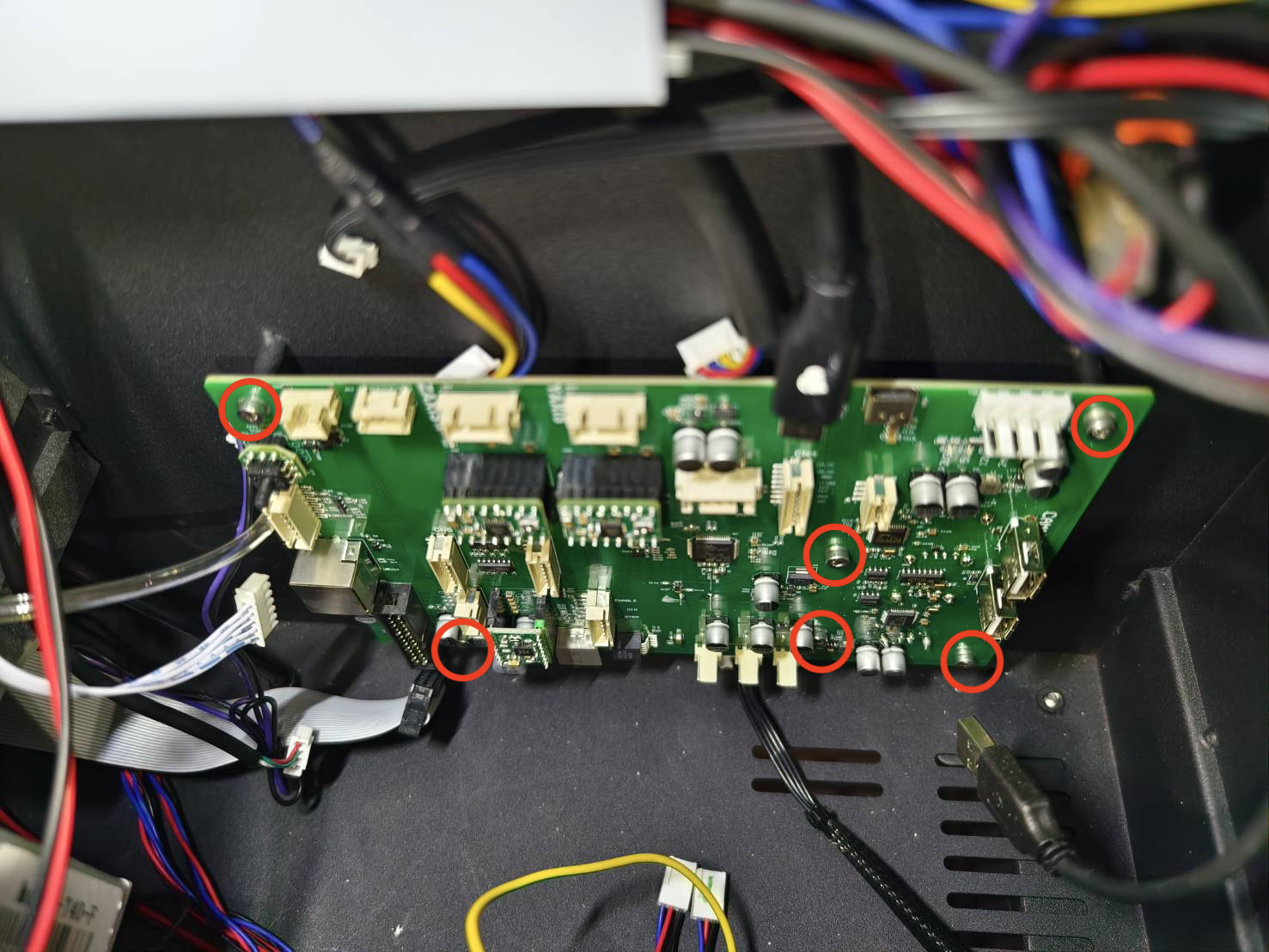

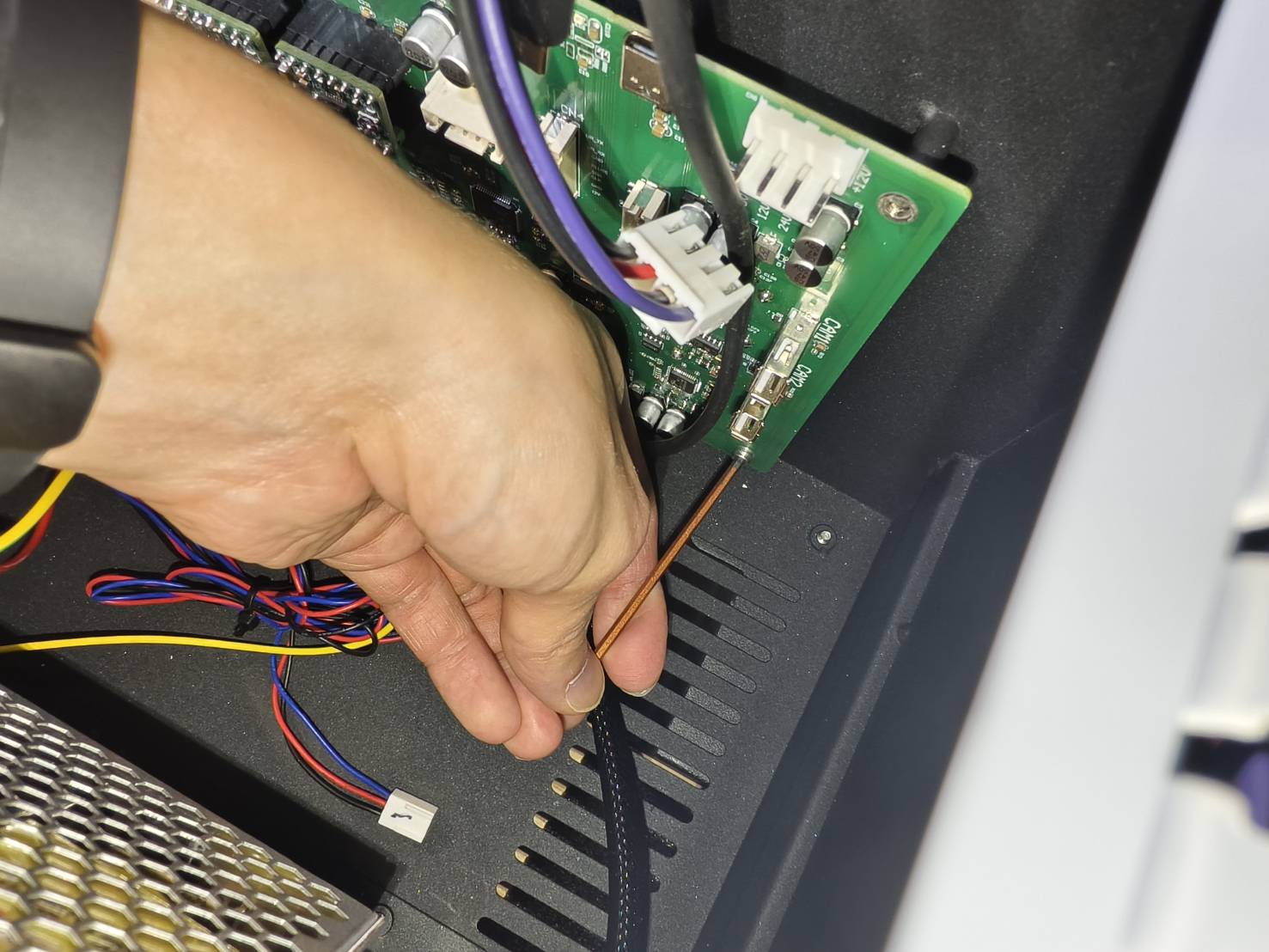

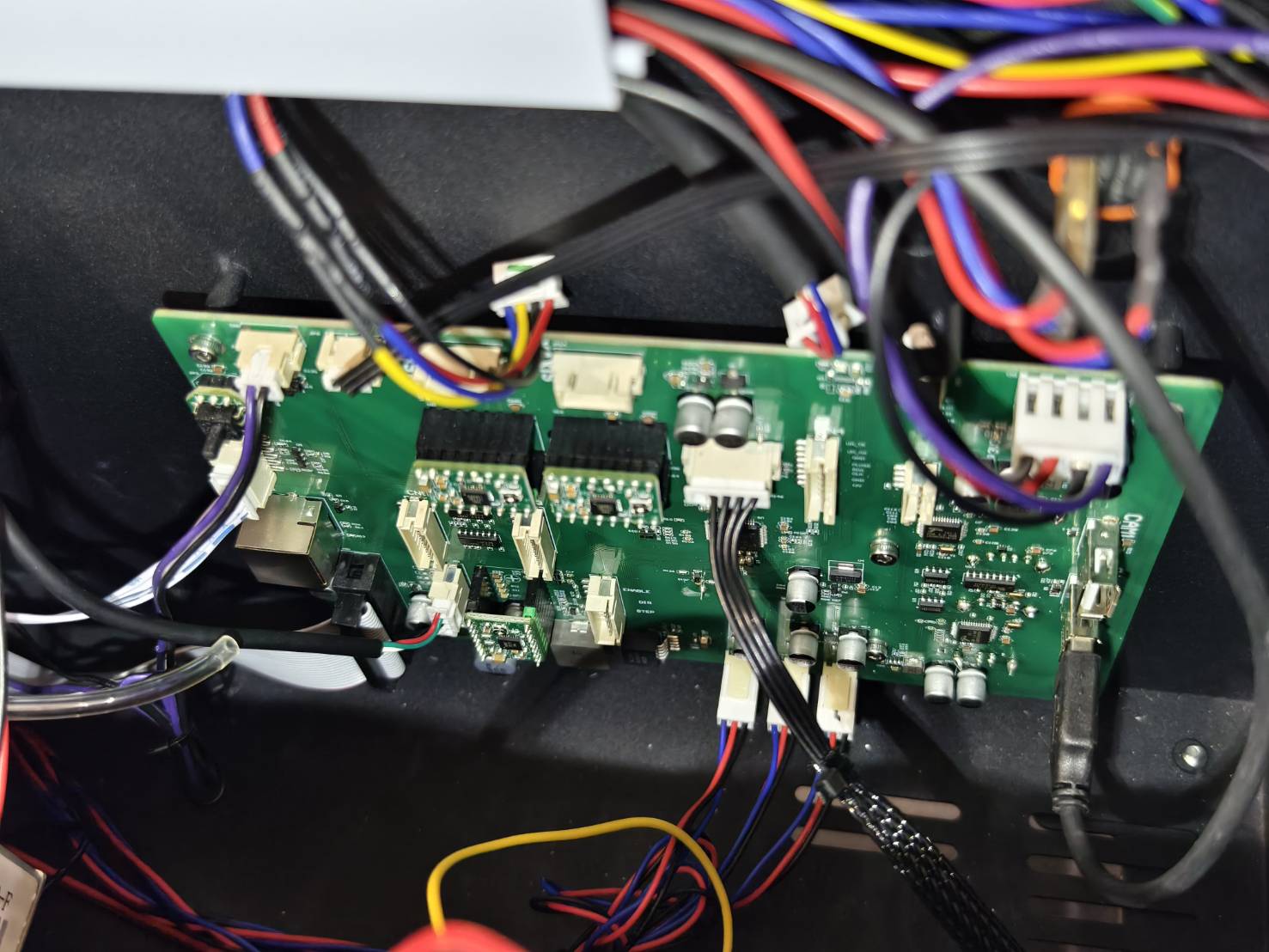

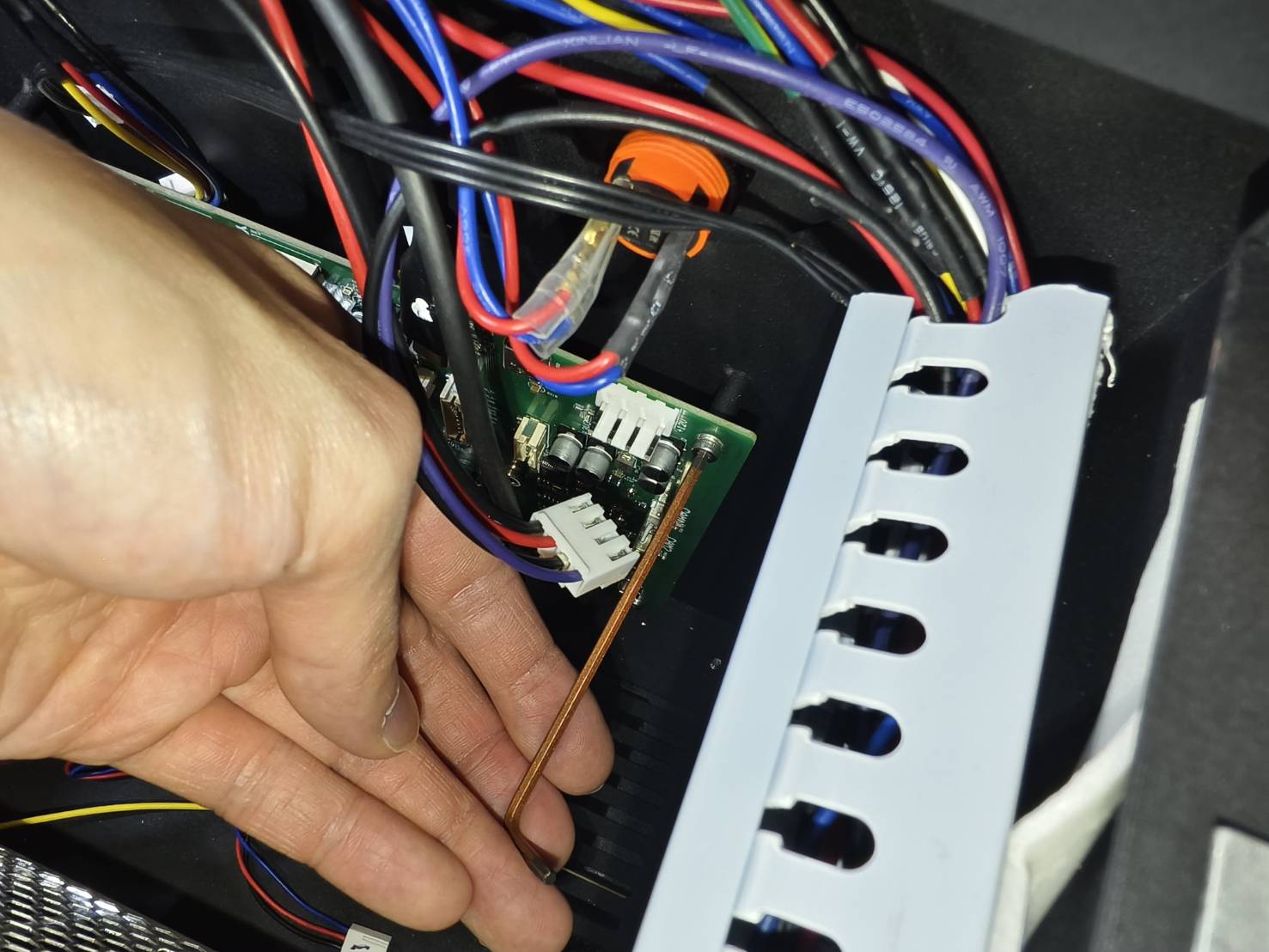

Desenrosqueu els cargols que fixen la placa base. (Cargol hexagonal de 2,5 mm x 6 unitats)
Ara es pot retirar completament la placa base de la màquina.

• Superior esquerra



• Inferior esquerra



• Superior dreta



• Inferior dreta

• Superior central


• Inferior central

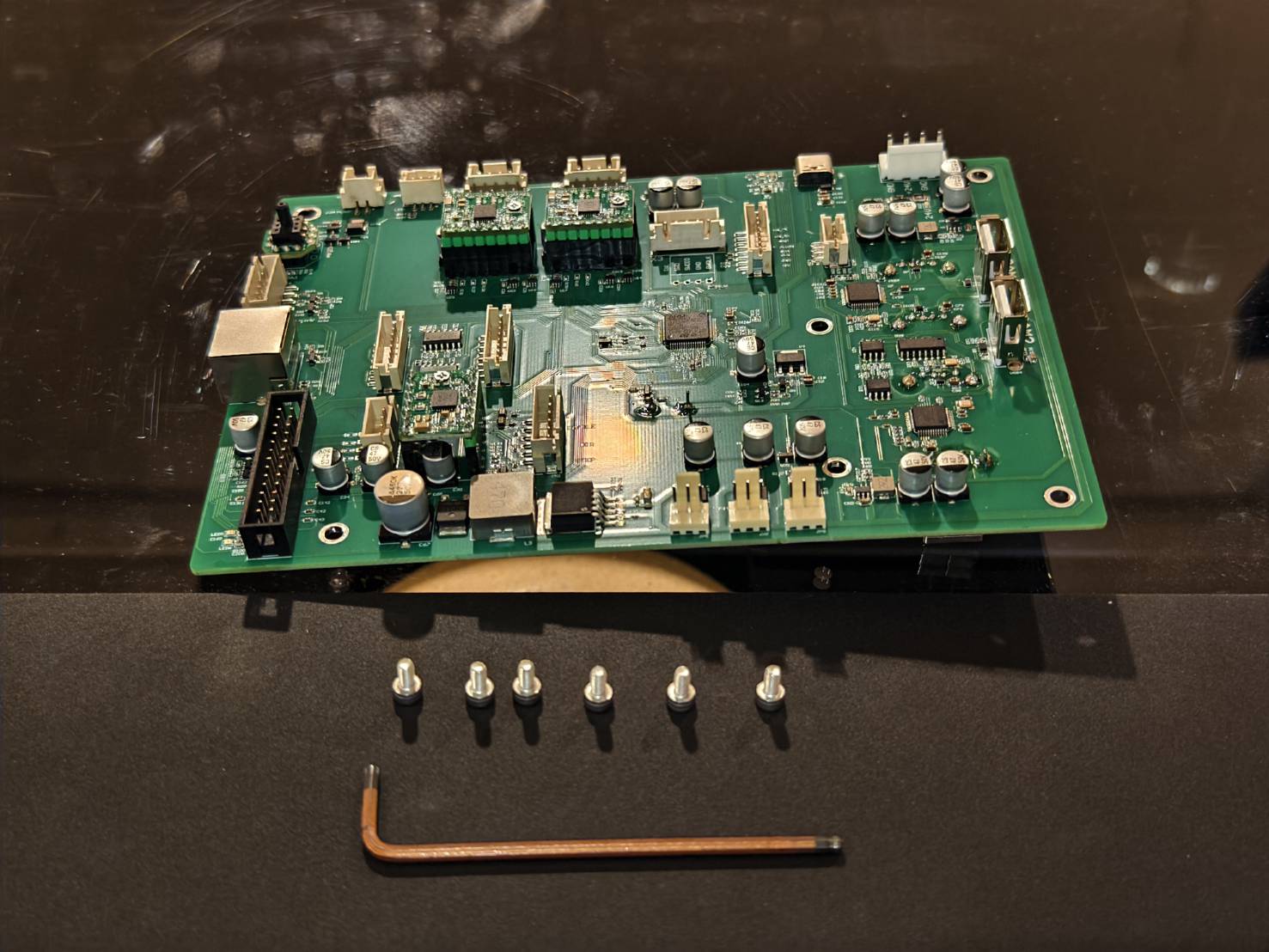

• Ara es pot retirar la placa base de la màquina.


Pas 8

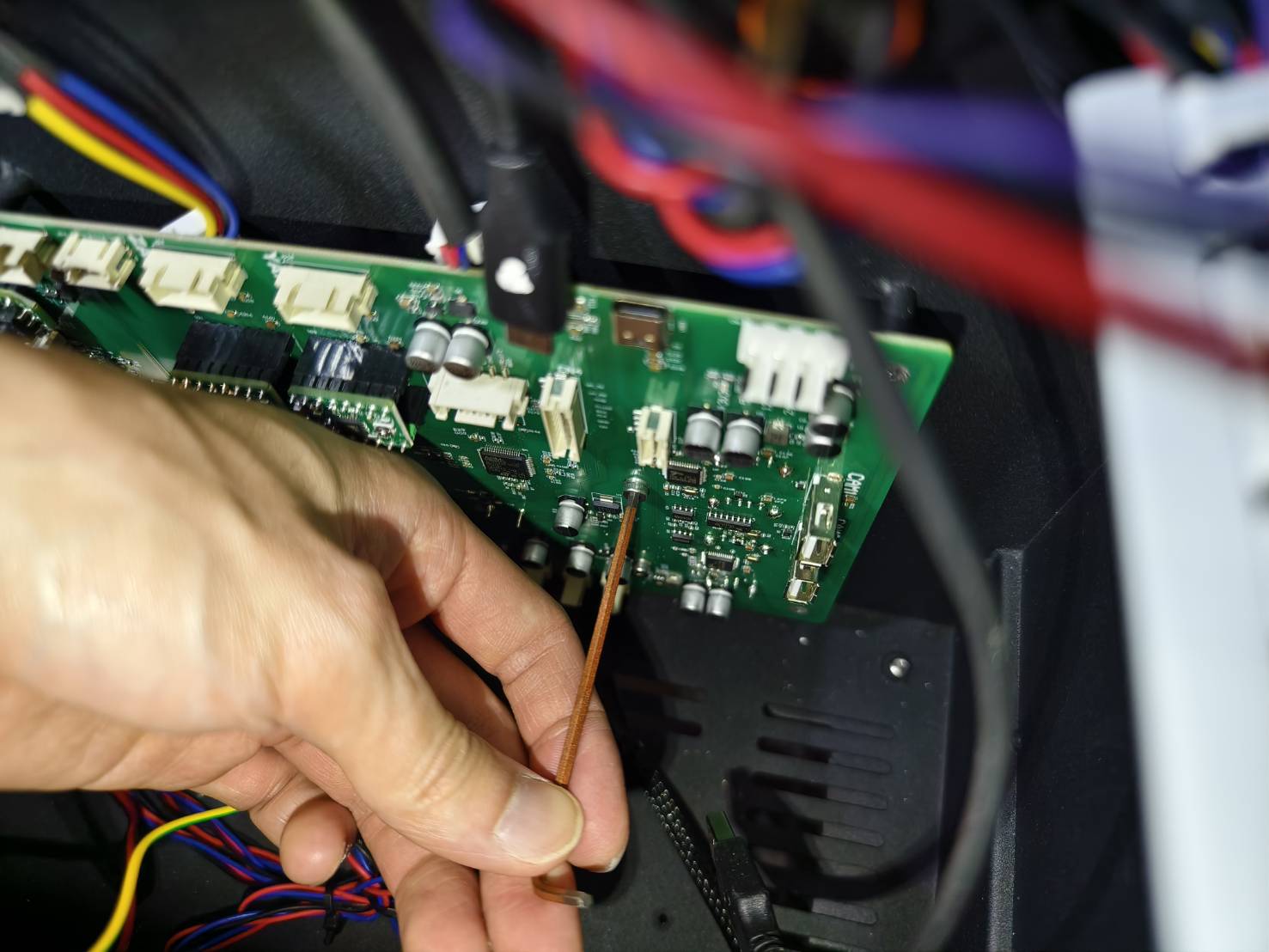

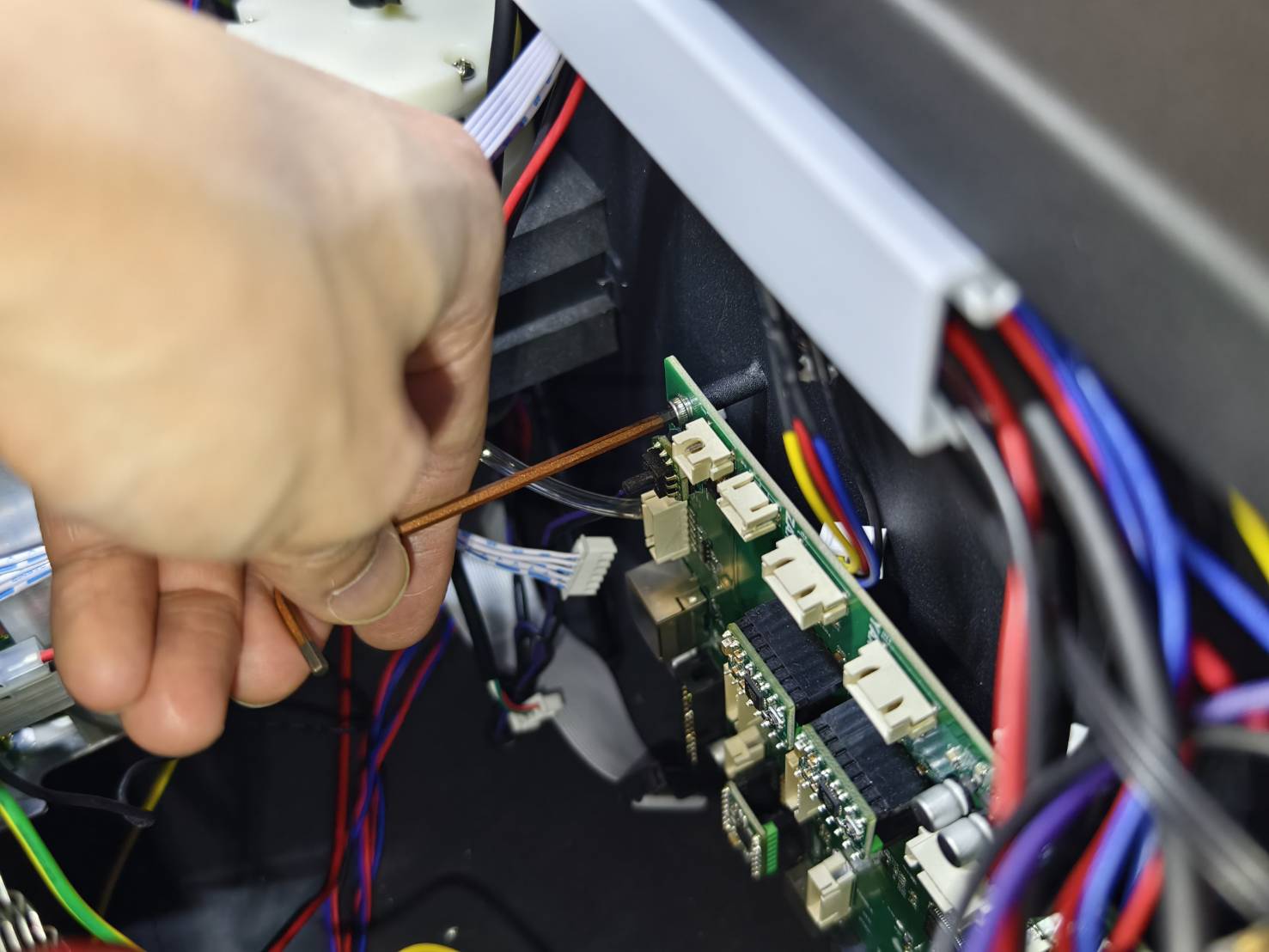

Instal·leu la nova placa base cargolant els cargols hexagonals de 2,5 mm.
Assegureu-vos que els connectors dels motors dels eixos Z i Y estiguin a la part superior durant la instal·lació.

Pas 9

Reconnecteu els cables dels motors dels eixos Z i Y.

• Hi ha una marca per al motor de l'eix Z a la placa base, que podeu utilitzar per determinar on anirà el cable de l'eix Z a la nova placa base.



• Hi ha una marca per al motor de l'eix Y a la placa base, que podeu utilitzar per determinar on anirà el cable de l'eix Y a la nova placa base.

Pas 10

Reconnecteu tots els altres cables.
(Si oblideu on ha d'anar el cable, consulteu el diagrama per a la configuració més recent. No feu servir les fotos següents, ja que la versió de la placa base pot variar.)

Pas 11

Assegureu-vos que el tub d'aire estigui connectat fermament i de manera segura.

Pas 12

Tanqueu la tapa lateral i cargoleu el cargol.
