Beambox II - Substitució de la bomba d'aire

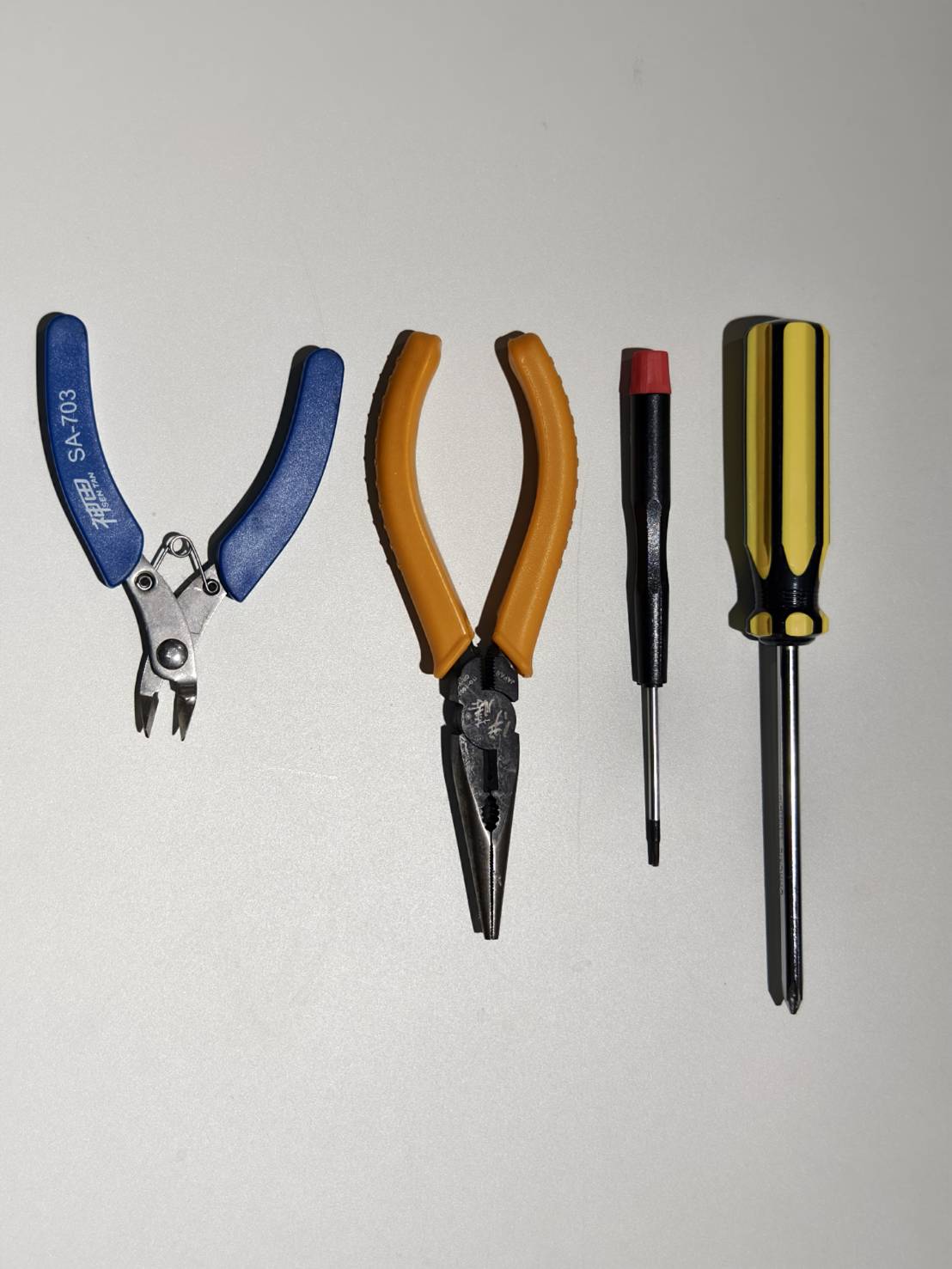

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

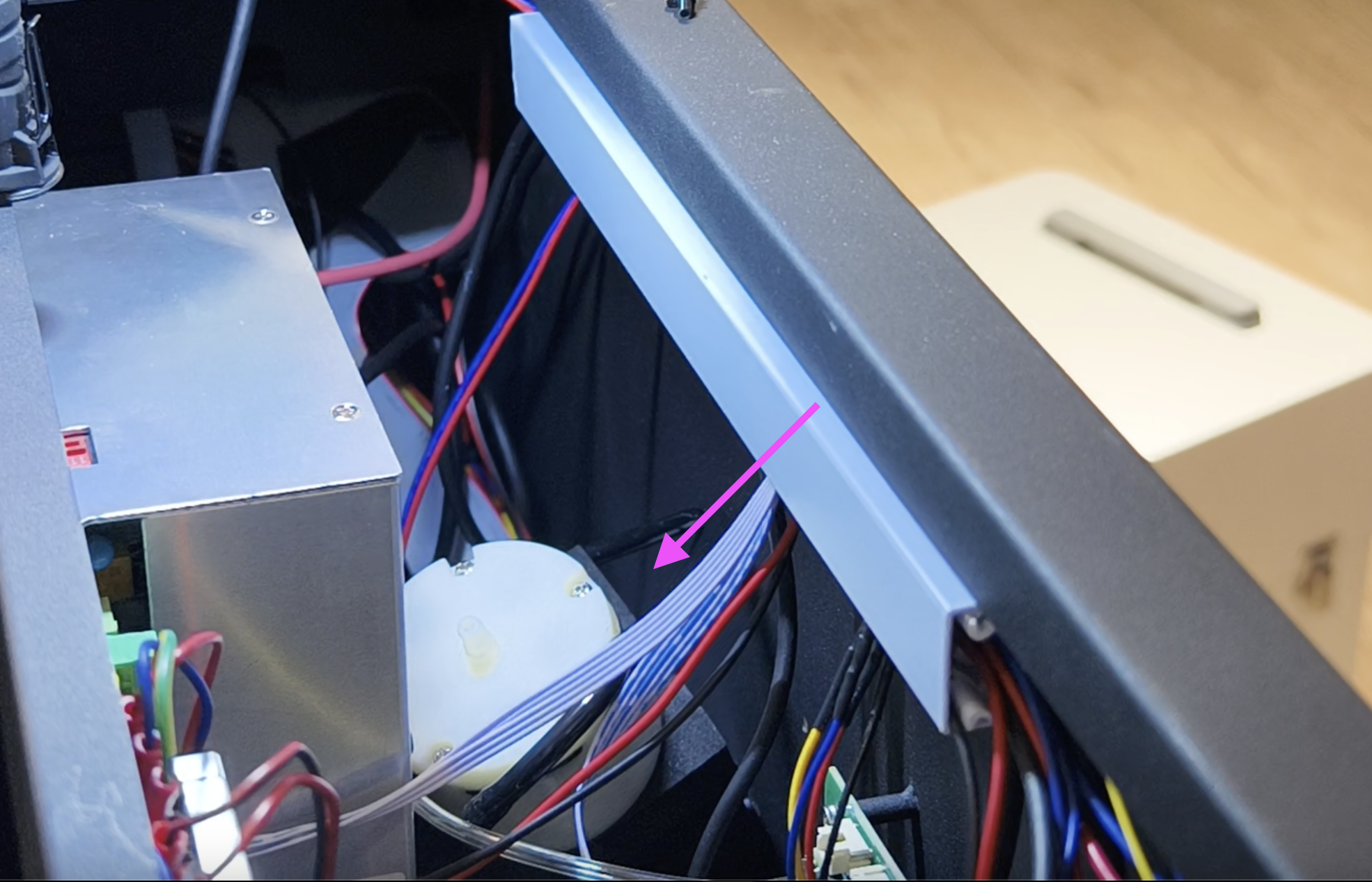

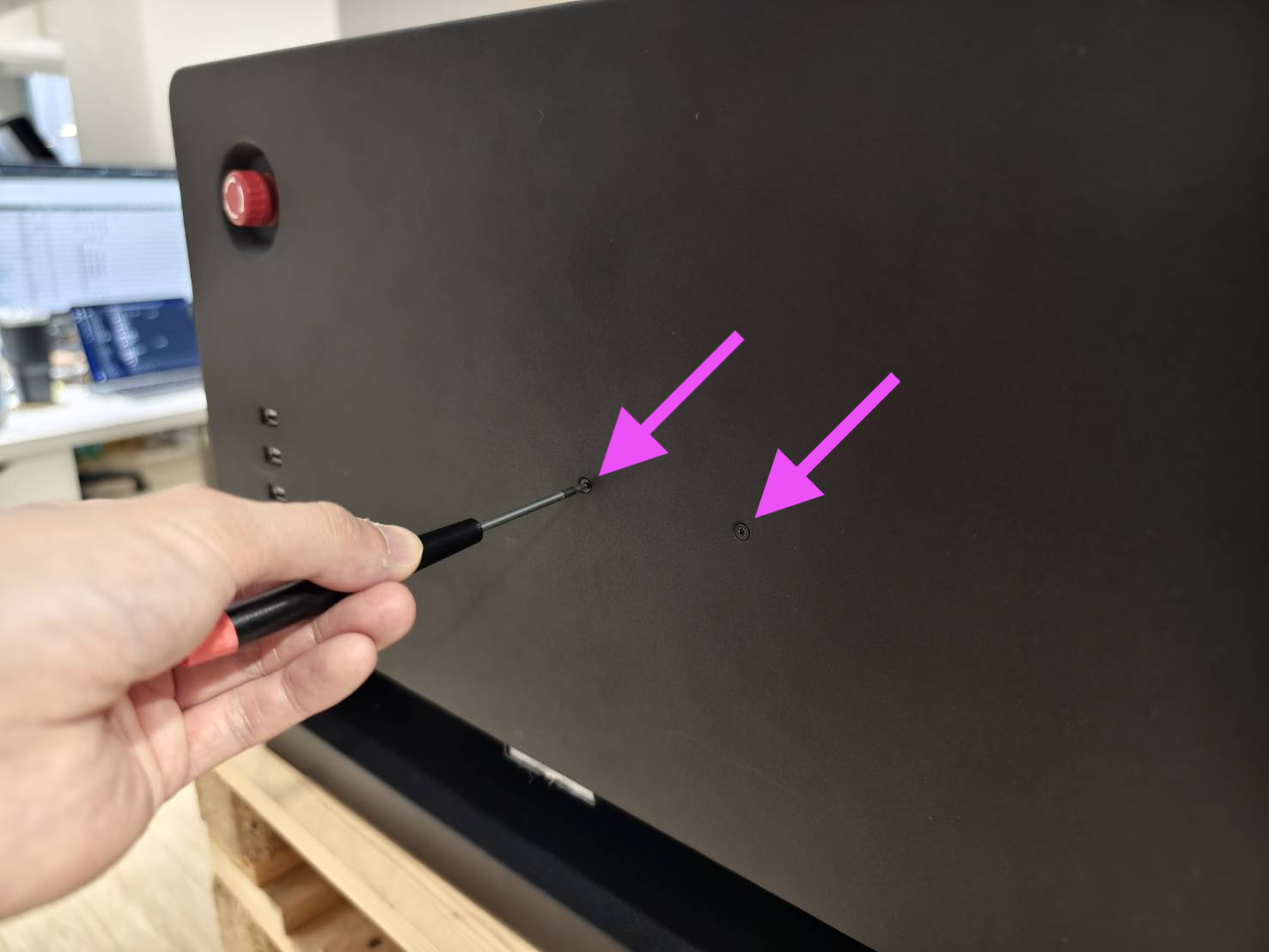

Obriu la tapa lateral per accedir a l'interior de la màquina.

• Feu servir un tornavís Phillips per obrir la tapa.



Pas 3

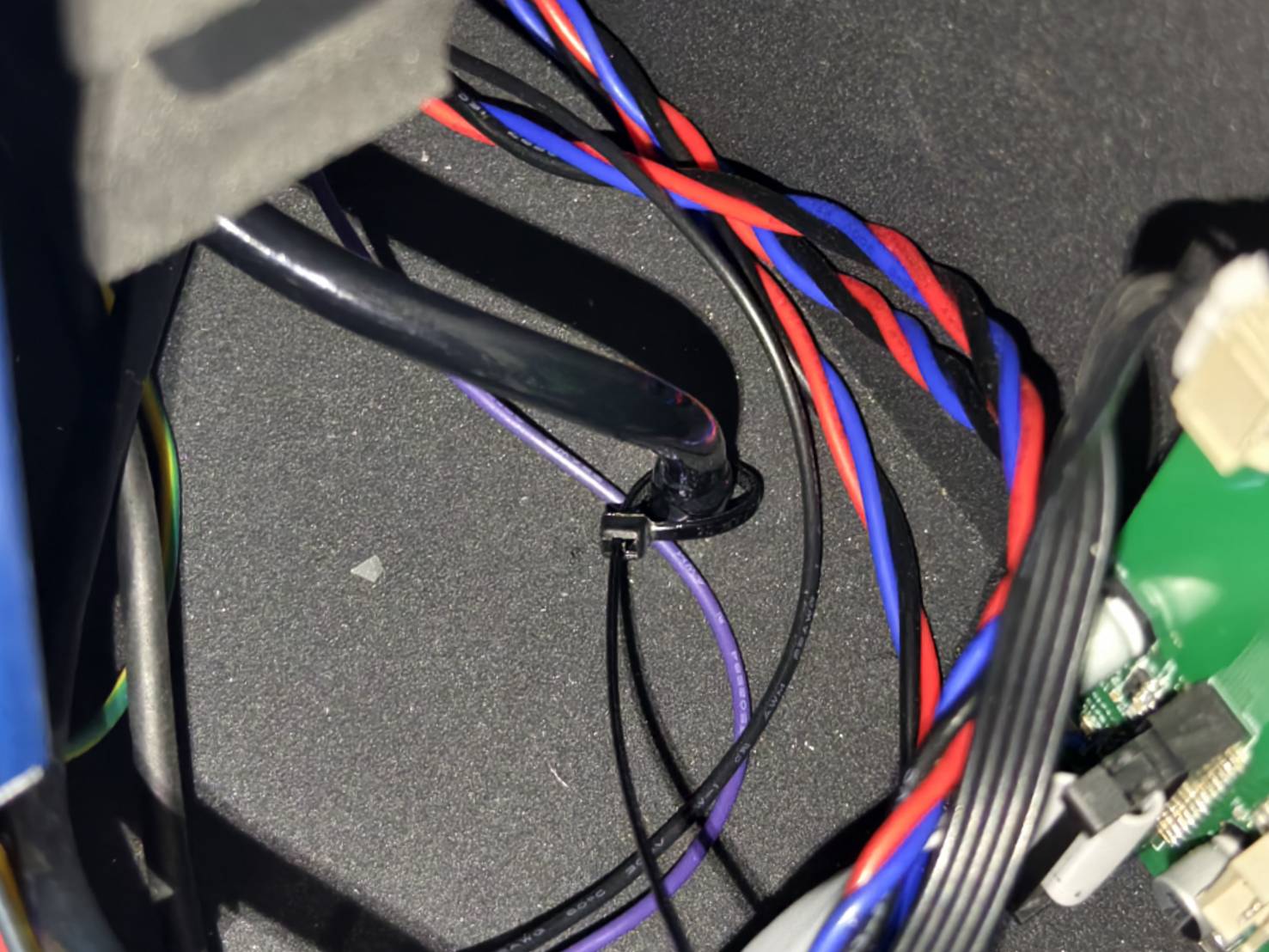

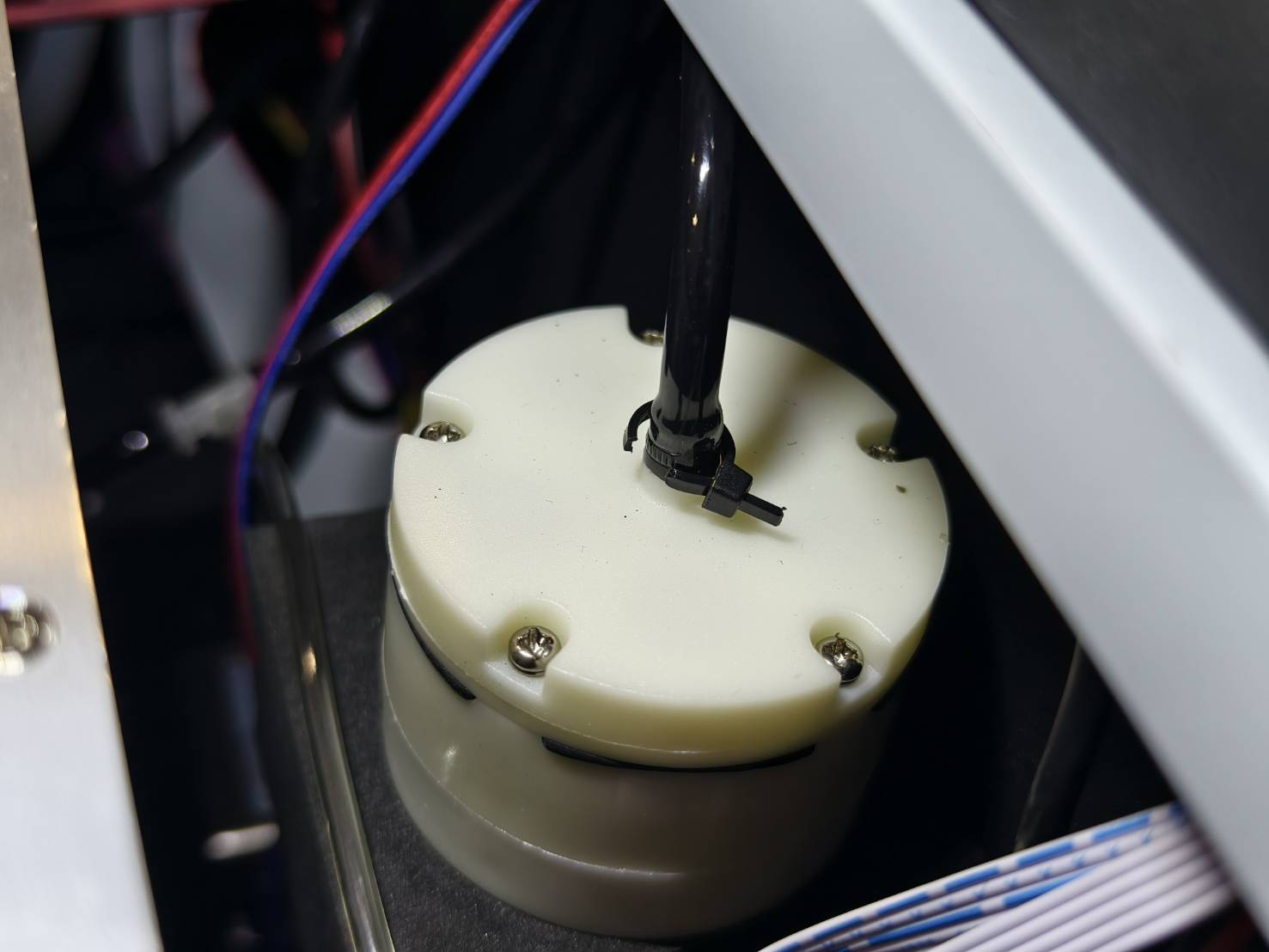

Talleu la brida del cable de la bomba d'aire, si n'hi ha.

Pas 4

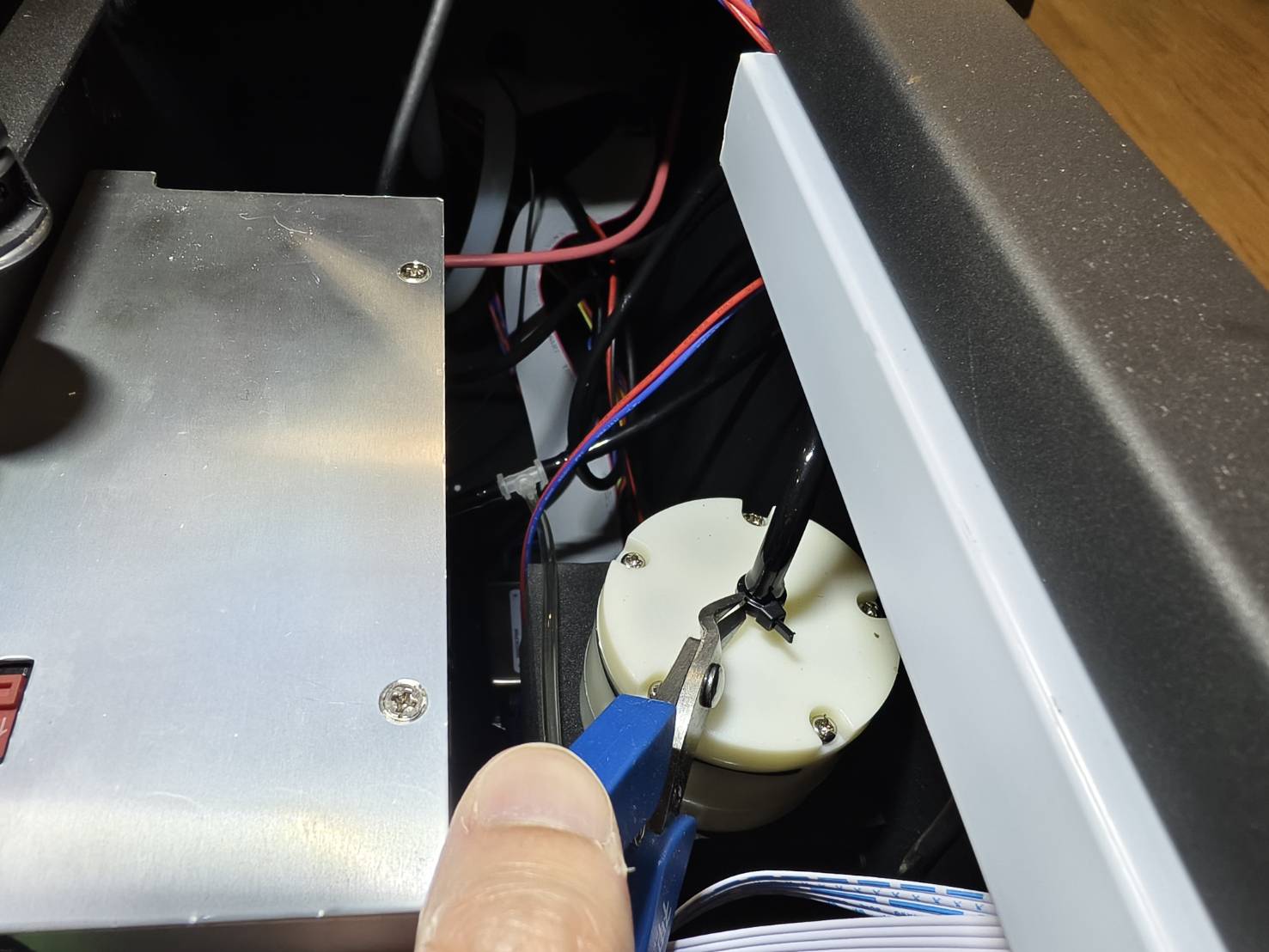

Utilitzeu unes alicates per desconnectar el tub d'aire de la bomba d'aire.

Pas 5

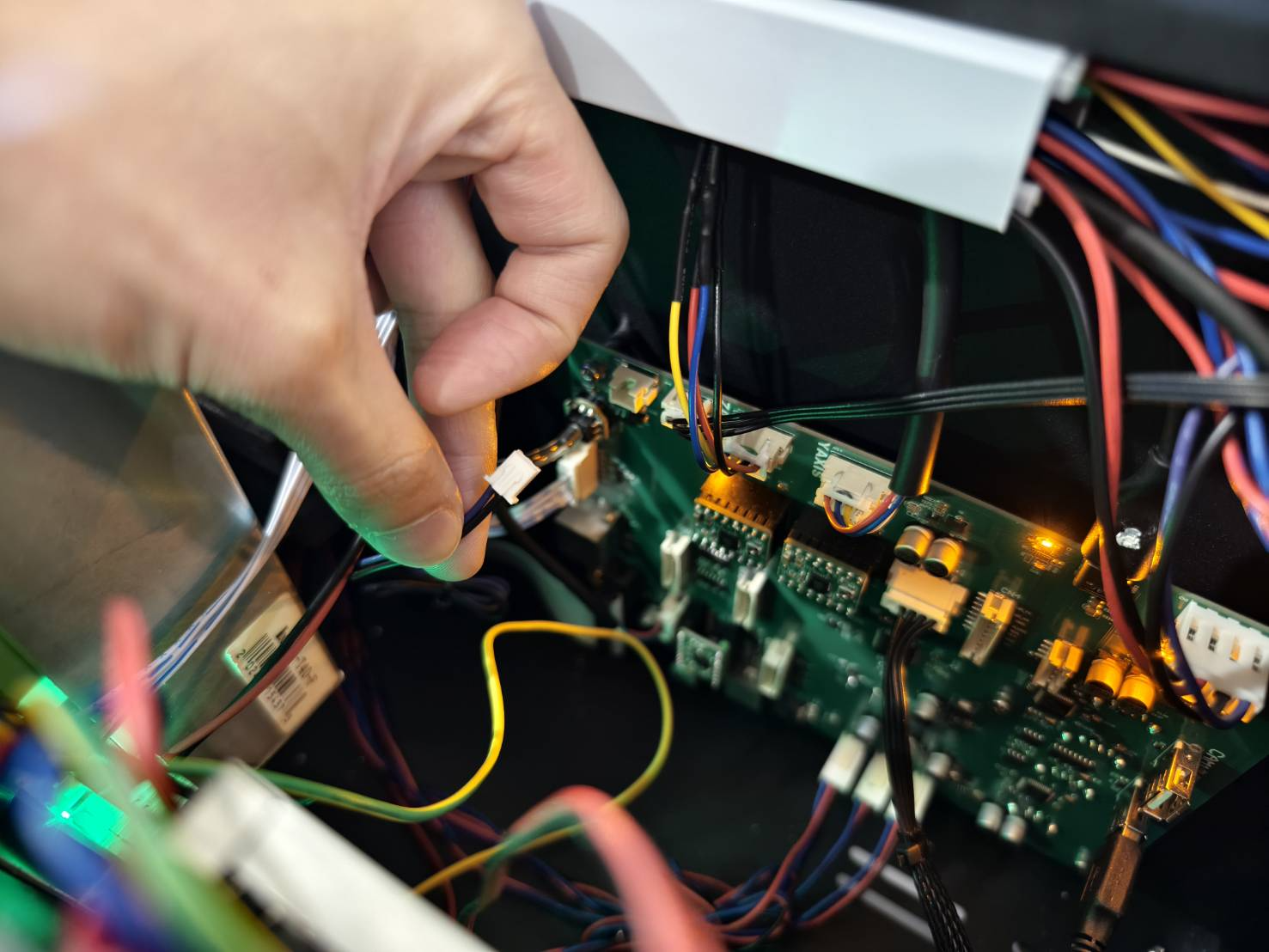

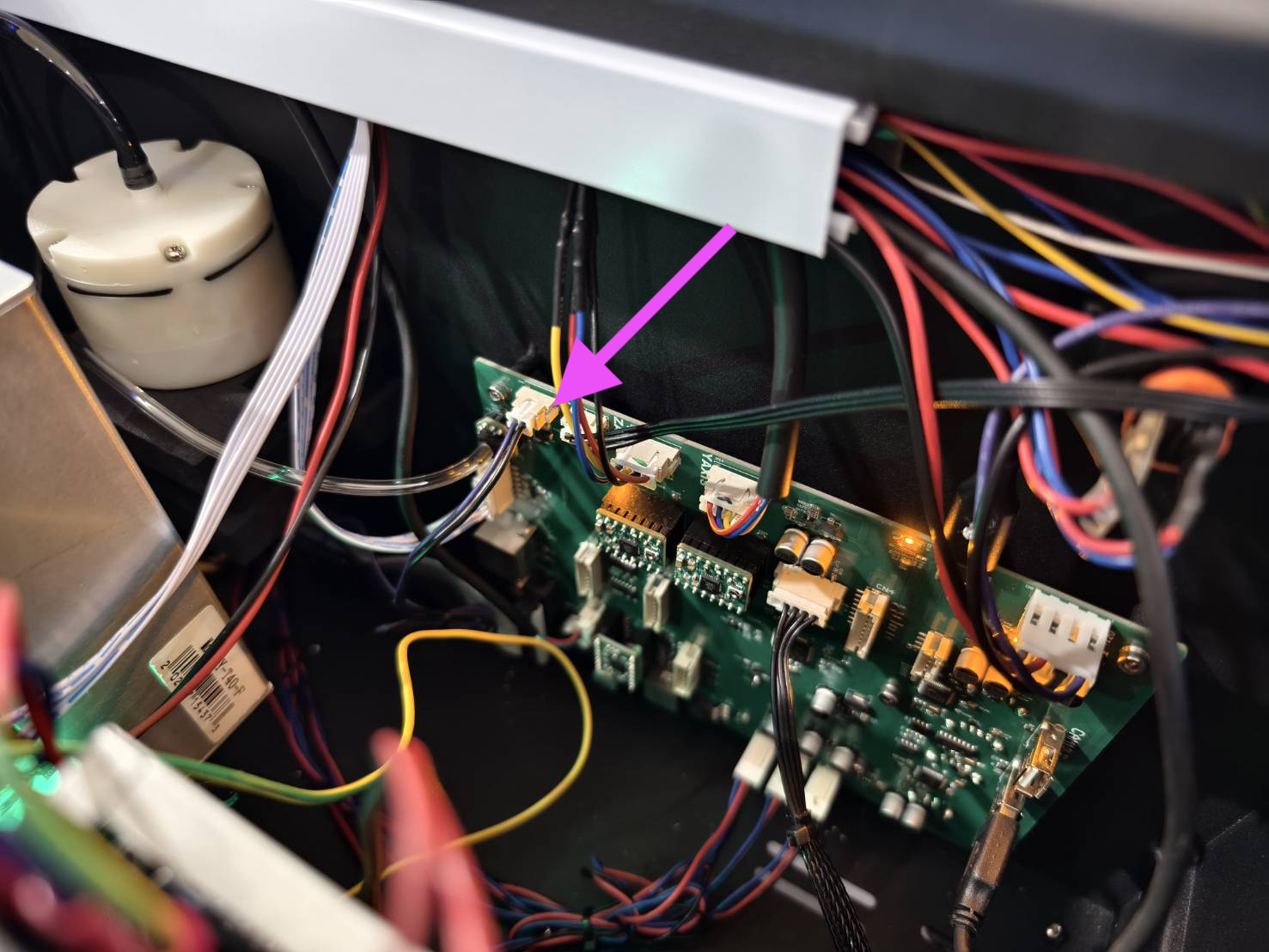

Desconnecteu el cable de la bomba d'aire de la placa base.
(Si la vostra placa base és diferent de les imatges següents, consulteu el diagrama per trobar la posició correcta del cable.)

Pas 6

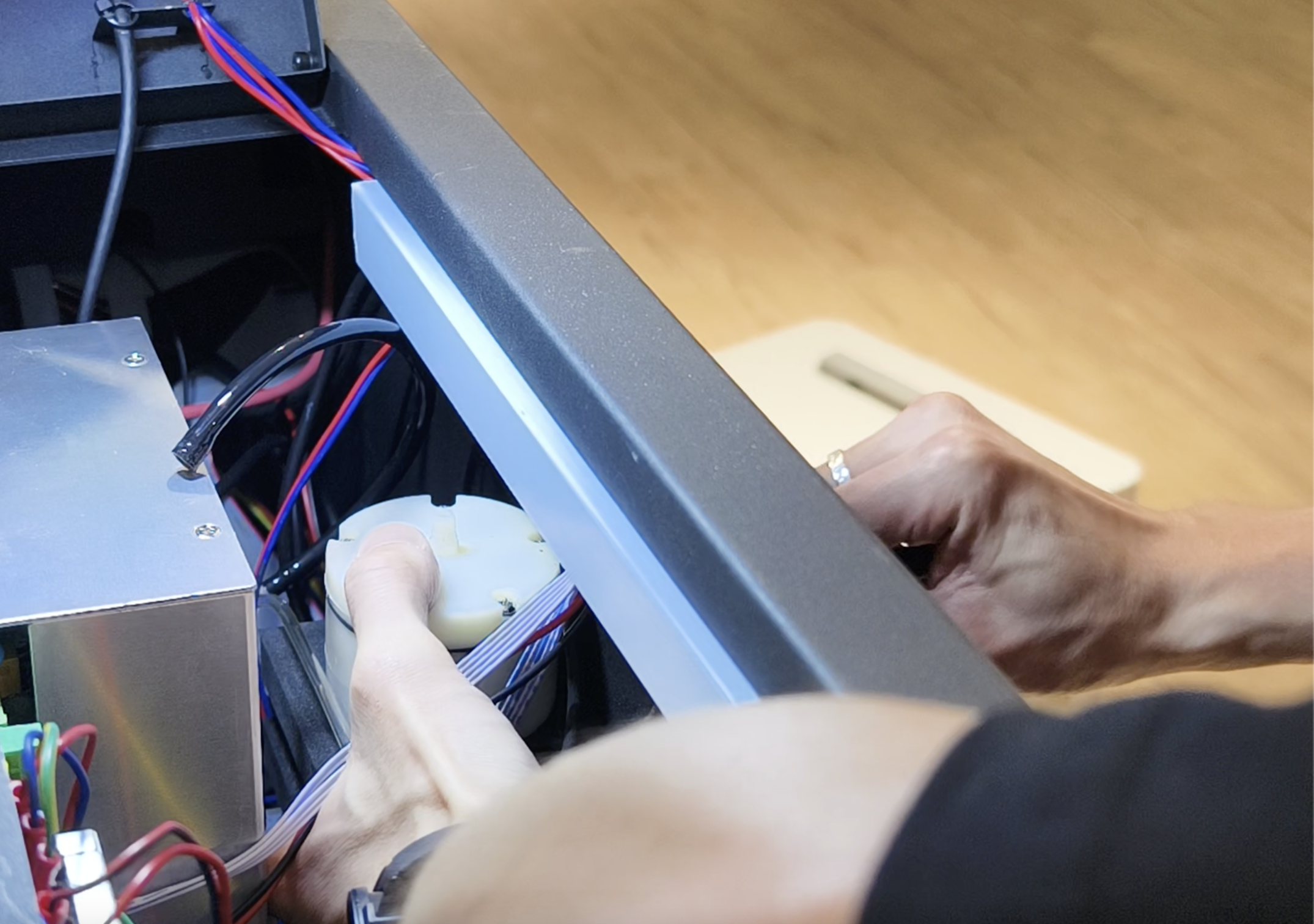

• Desenrosqueu aquests cargols hexagonals. Mantingueu subjecta la bomba d'aire mentre ho feu.



• La bomba d'aire amb el seu suport es pot desmuntar de la xapa metàl·lica, però no es pot extreure completament ja que hi ha una altra mànega d'aire per desconnectar a la part inferior.
  Deixeu la bomba d'aire a un costat de moment.


Pas 7

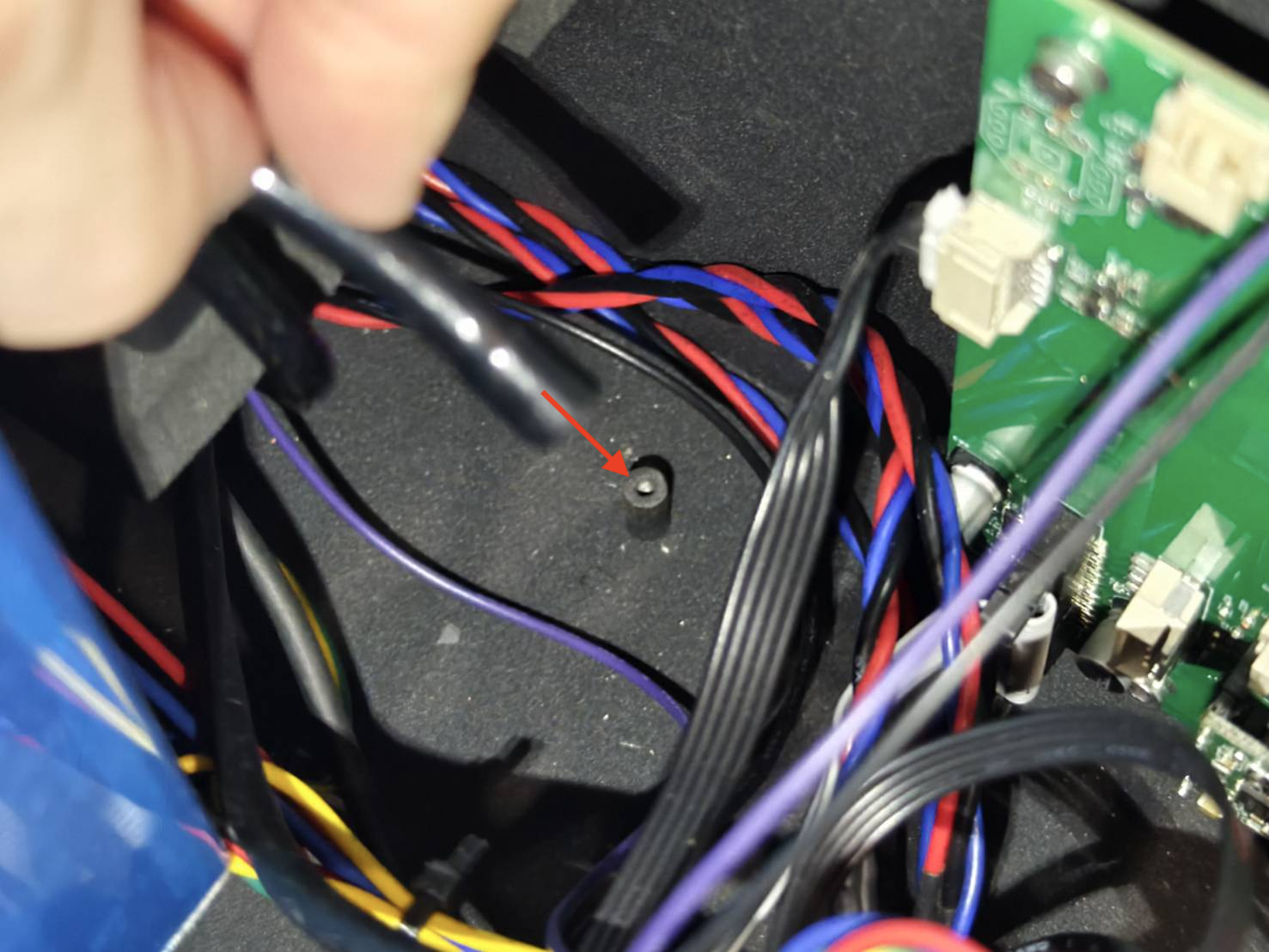

• Hi ha una connexió a la part inferior per a la mànega d'aire.
  Feu servir unes alicates per desconnectar-la.

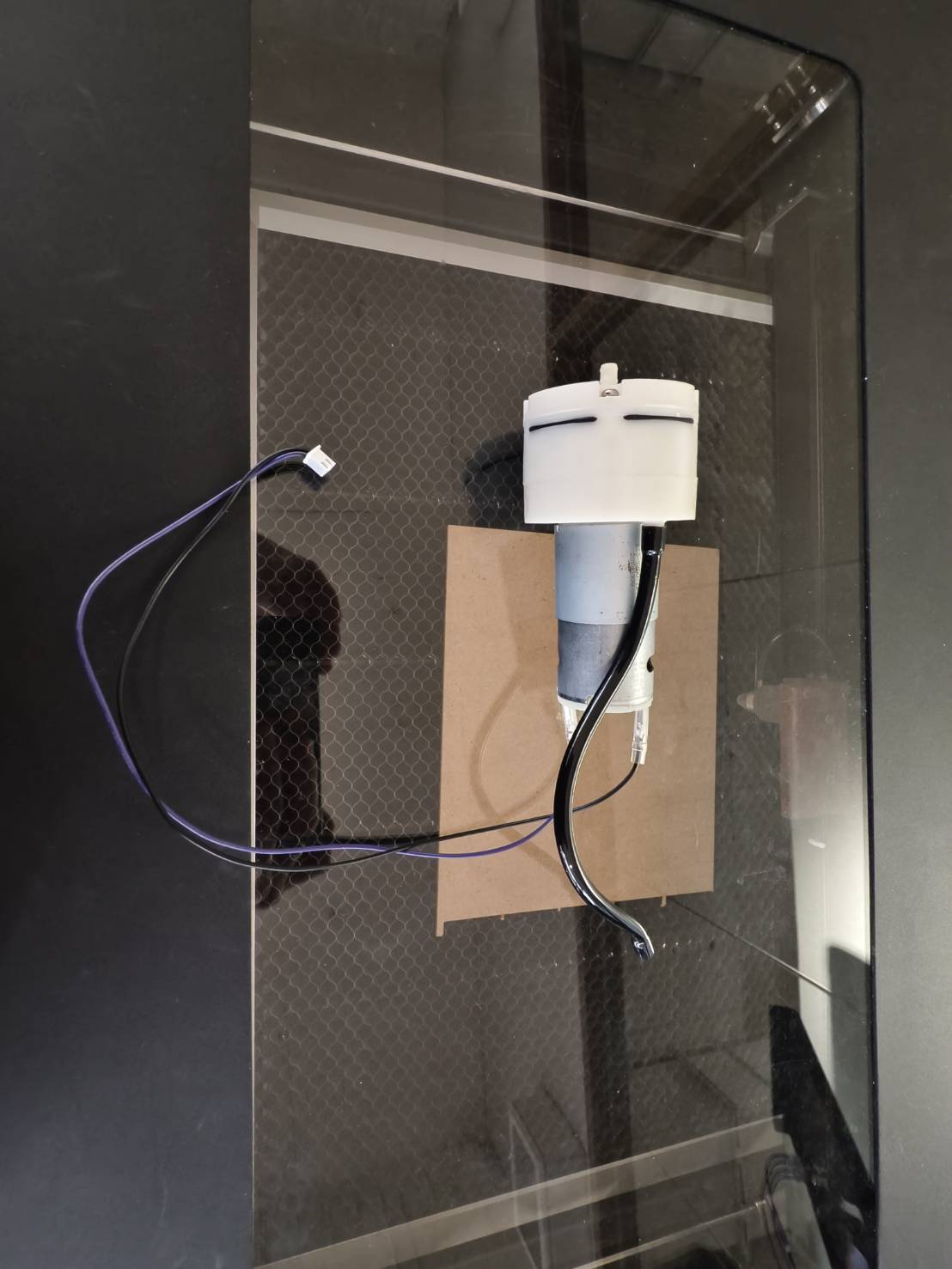

• Ara es pot extreure completament la bomba d'aire de la màquina.


Pas 8

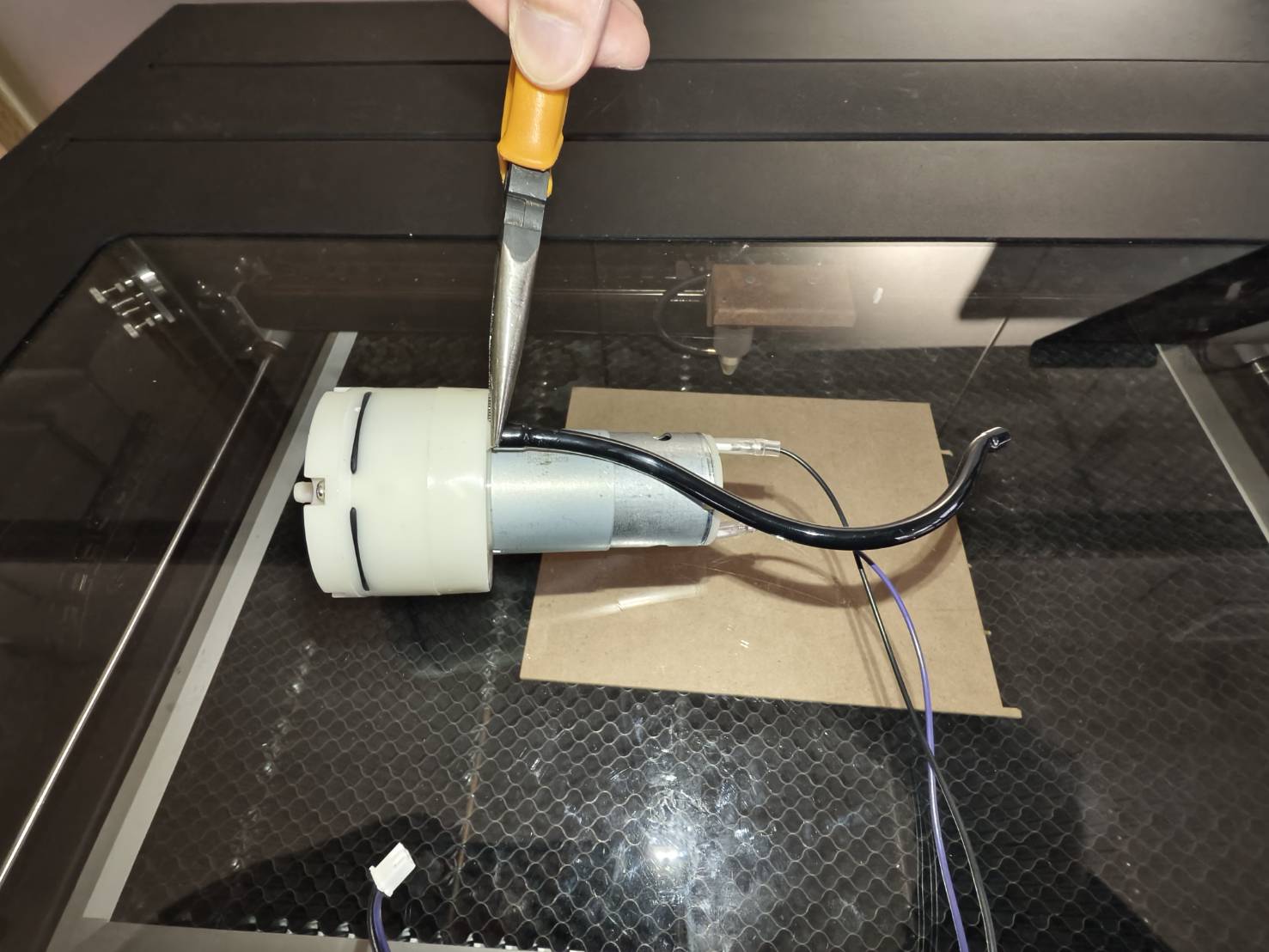

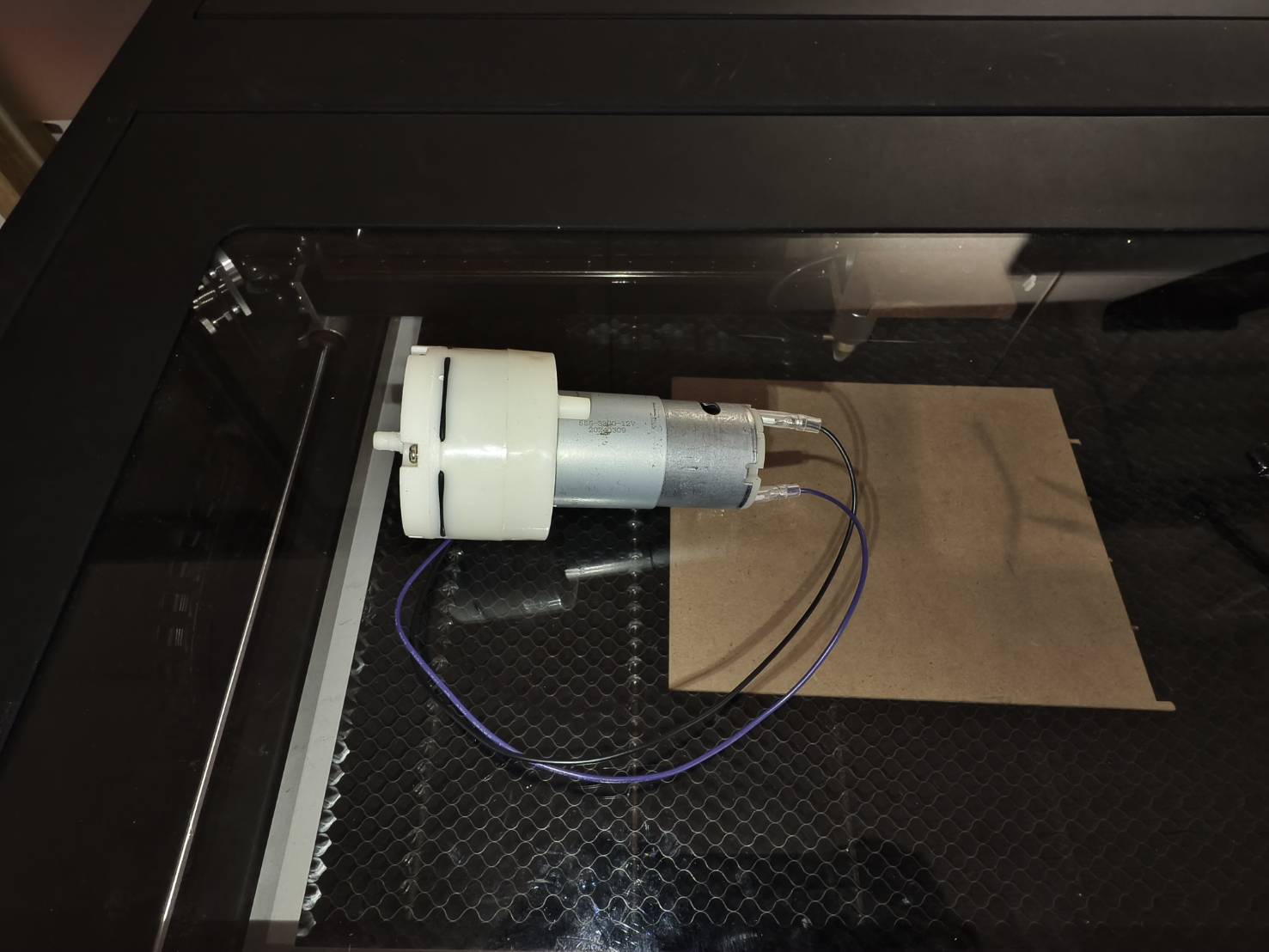

Retireu la mànega d'aire de la bomba d'aire.

Pas 9

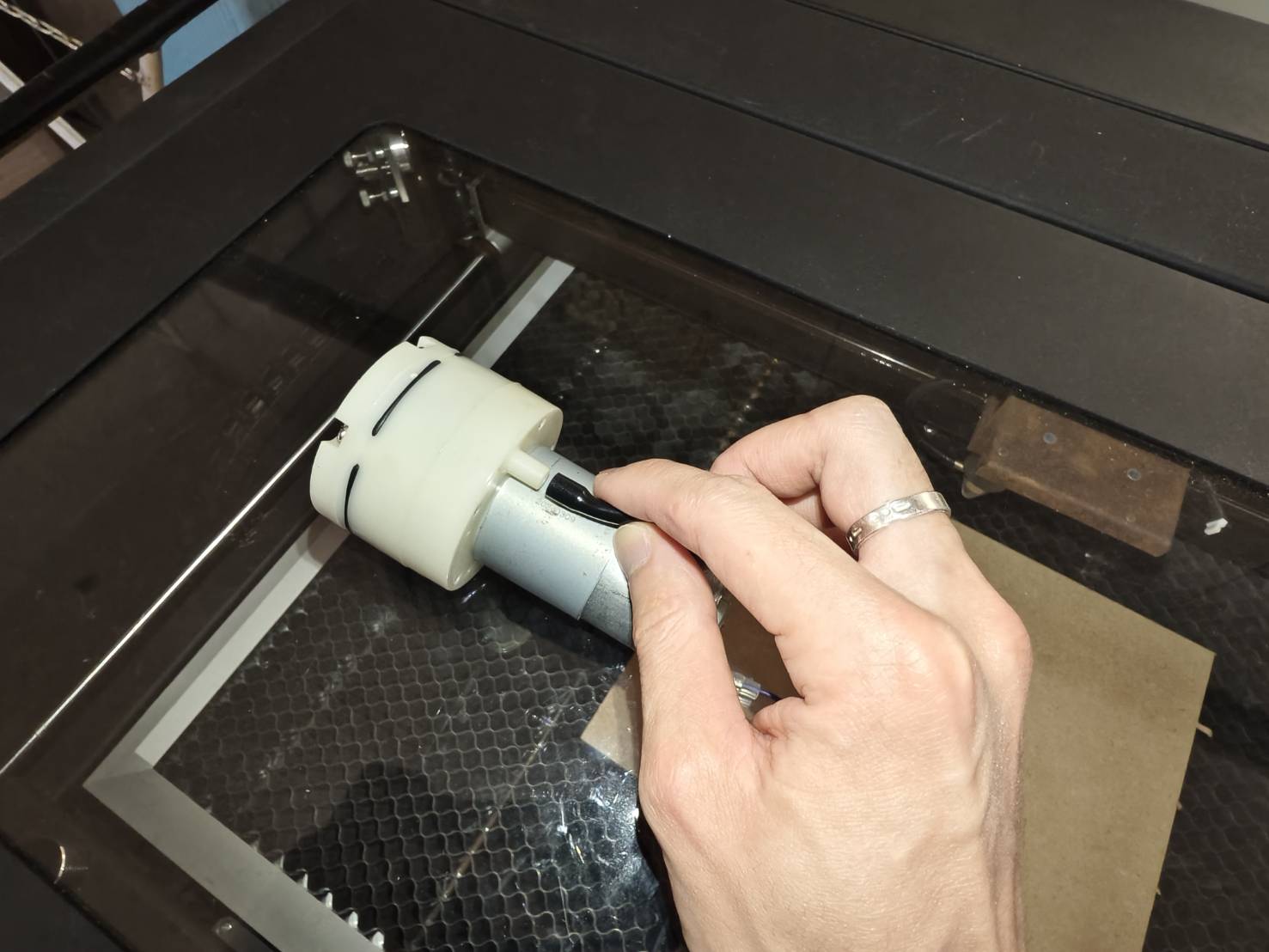

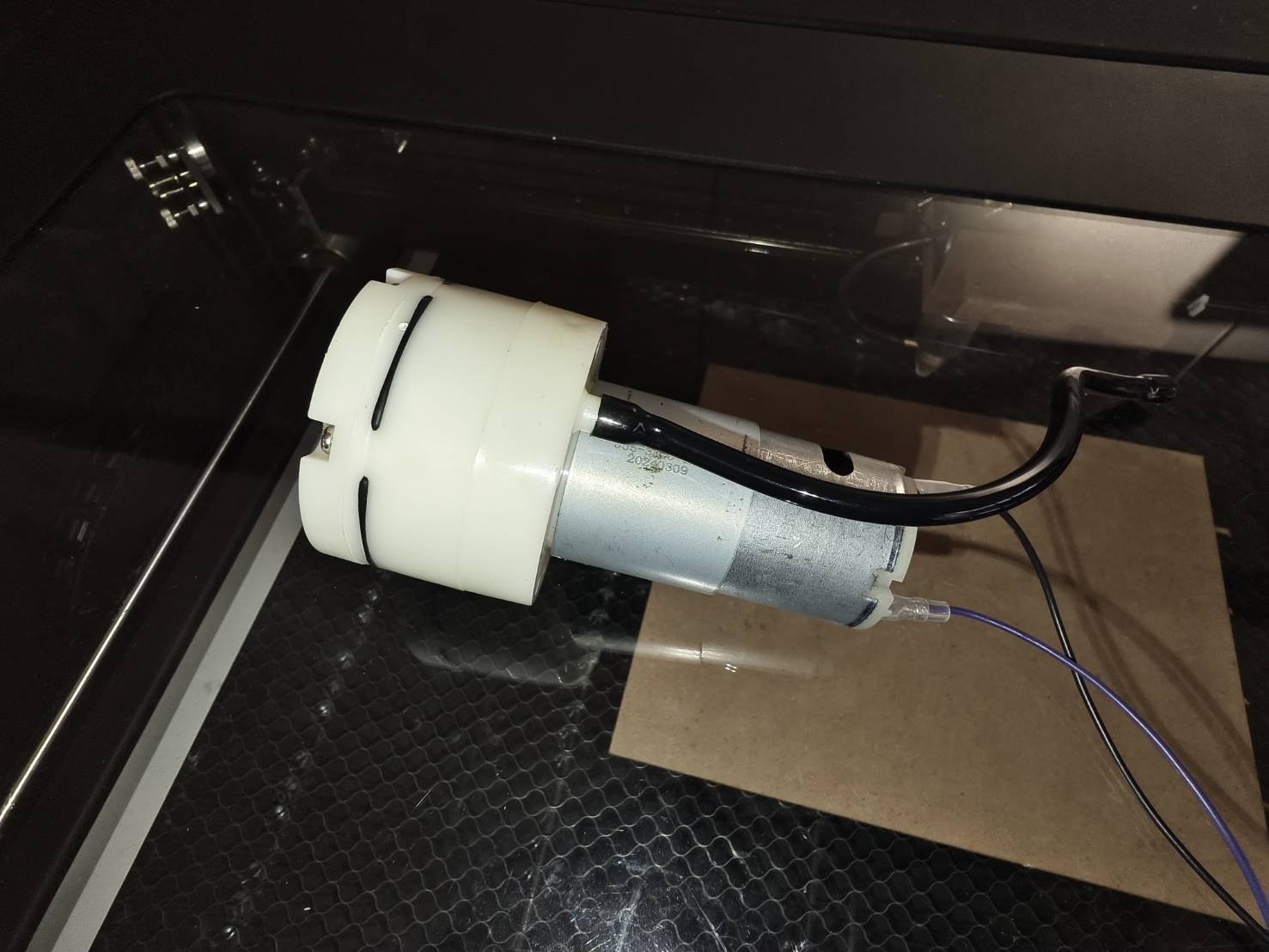

Connecteu la mànega d'aire a la nova bomba d'aire.

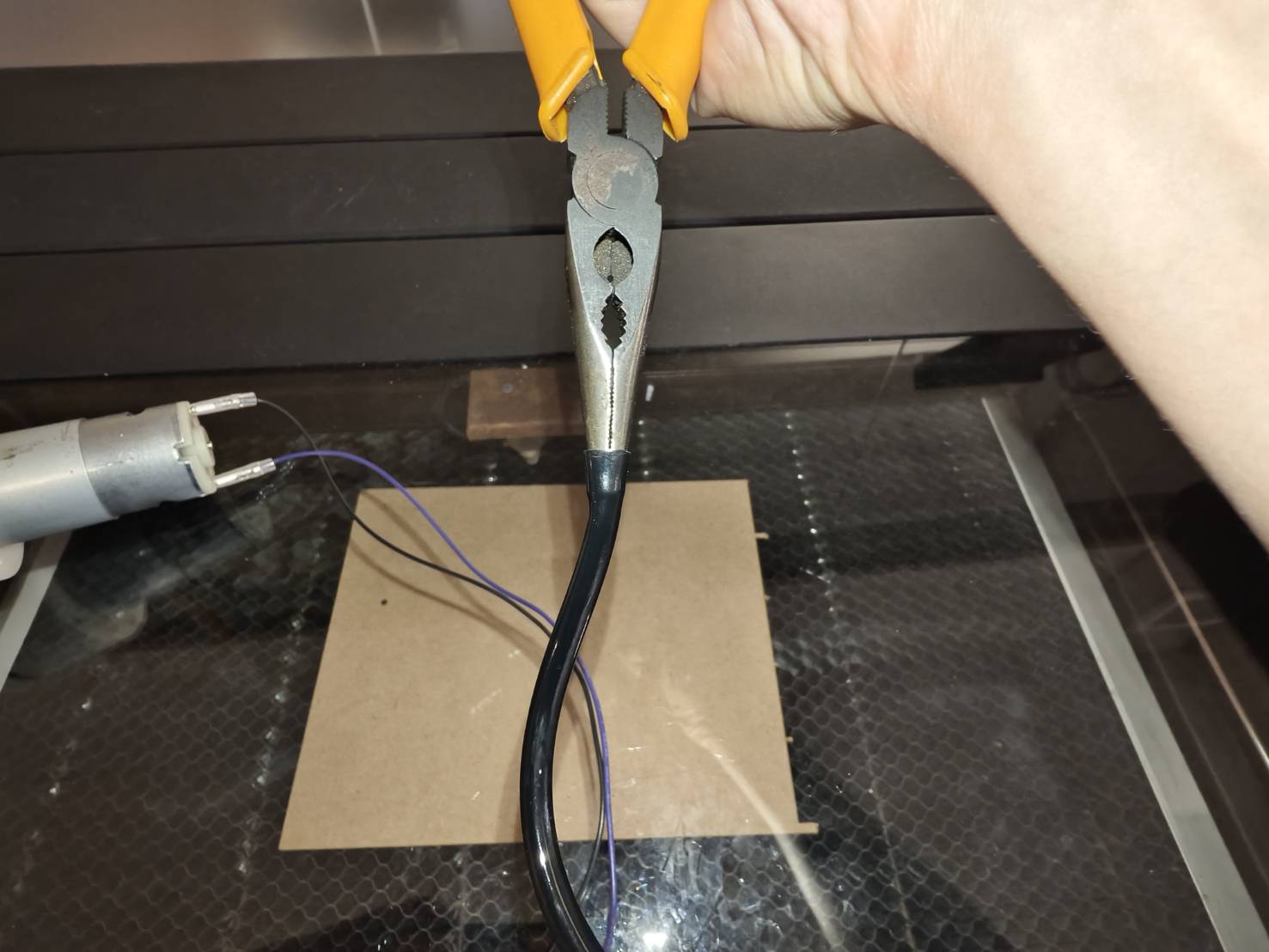

Si us resulta difícil, podeu utilitzar les alicates per eixamplar la mànega d'aire.

Pas 10

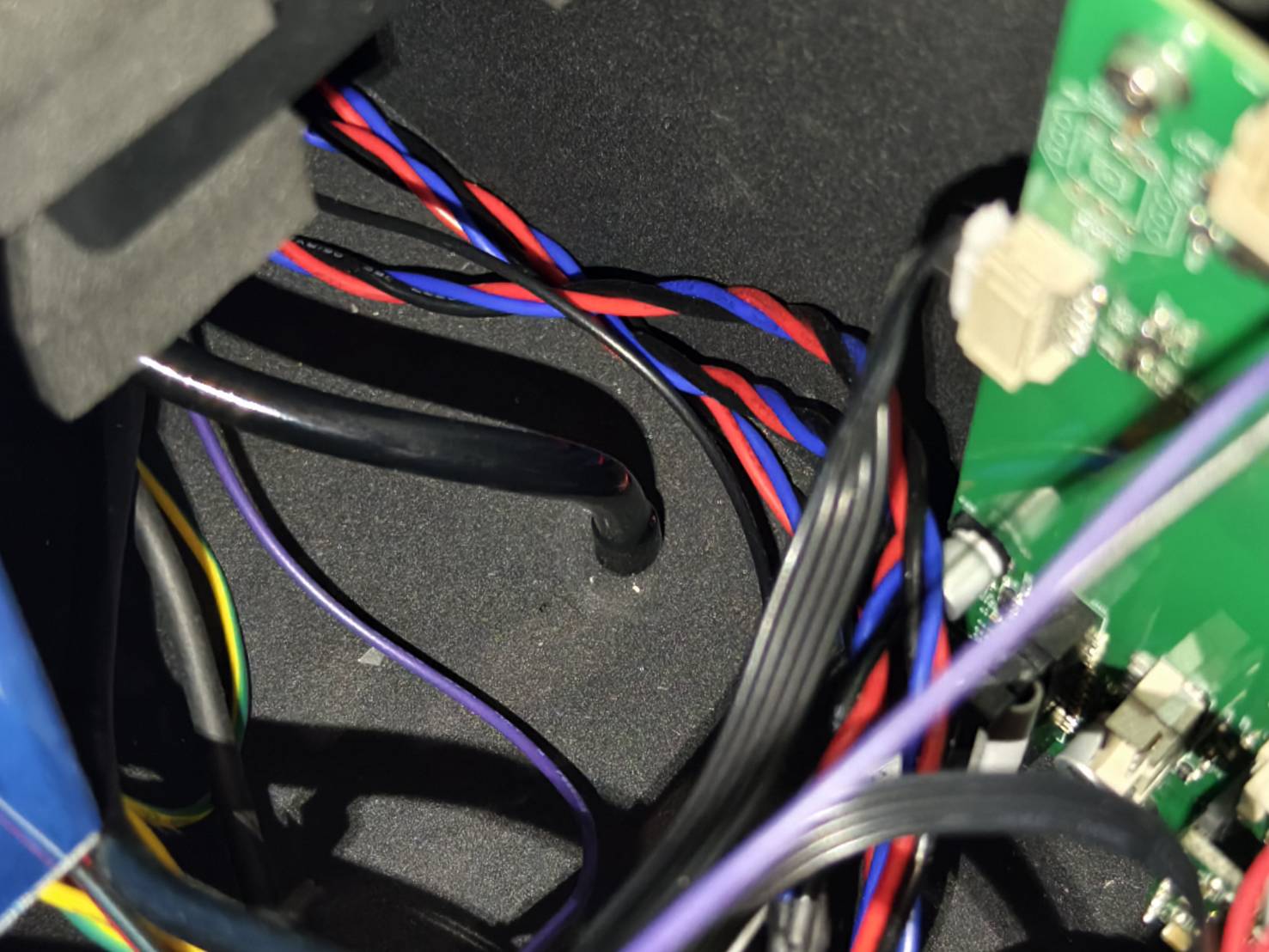

Col·loqueu la bomba d'aire a la màquina i connecteu la mànega d'aire a la part inferior de la màquina.

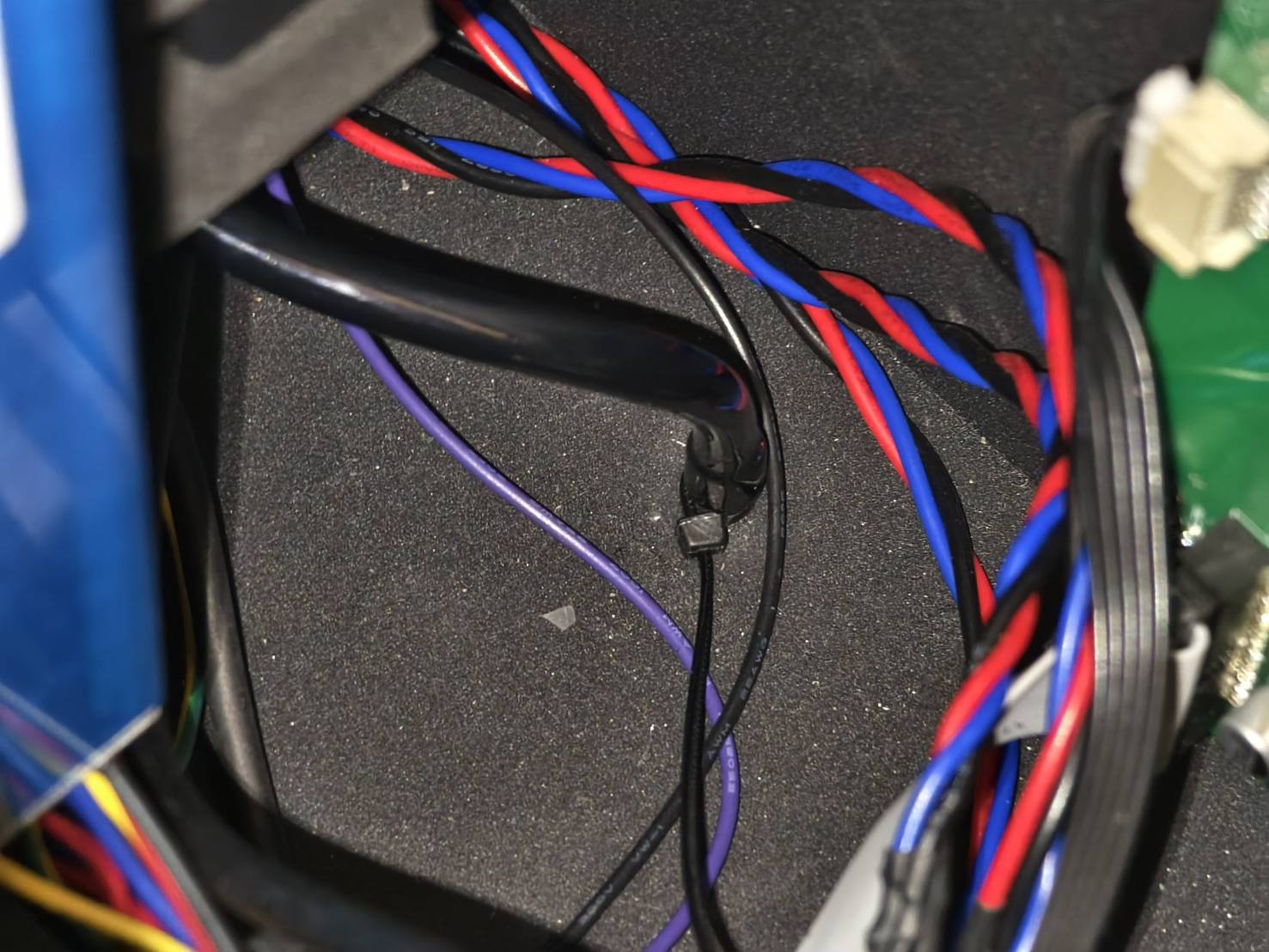

Si la mànega d'aire queda fluixa en connectar-la, es recomana aplicar una brida.

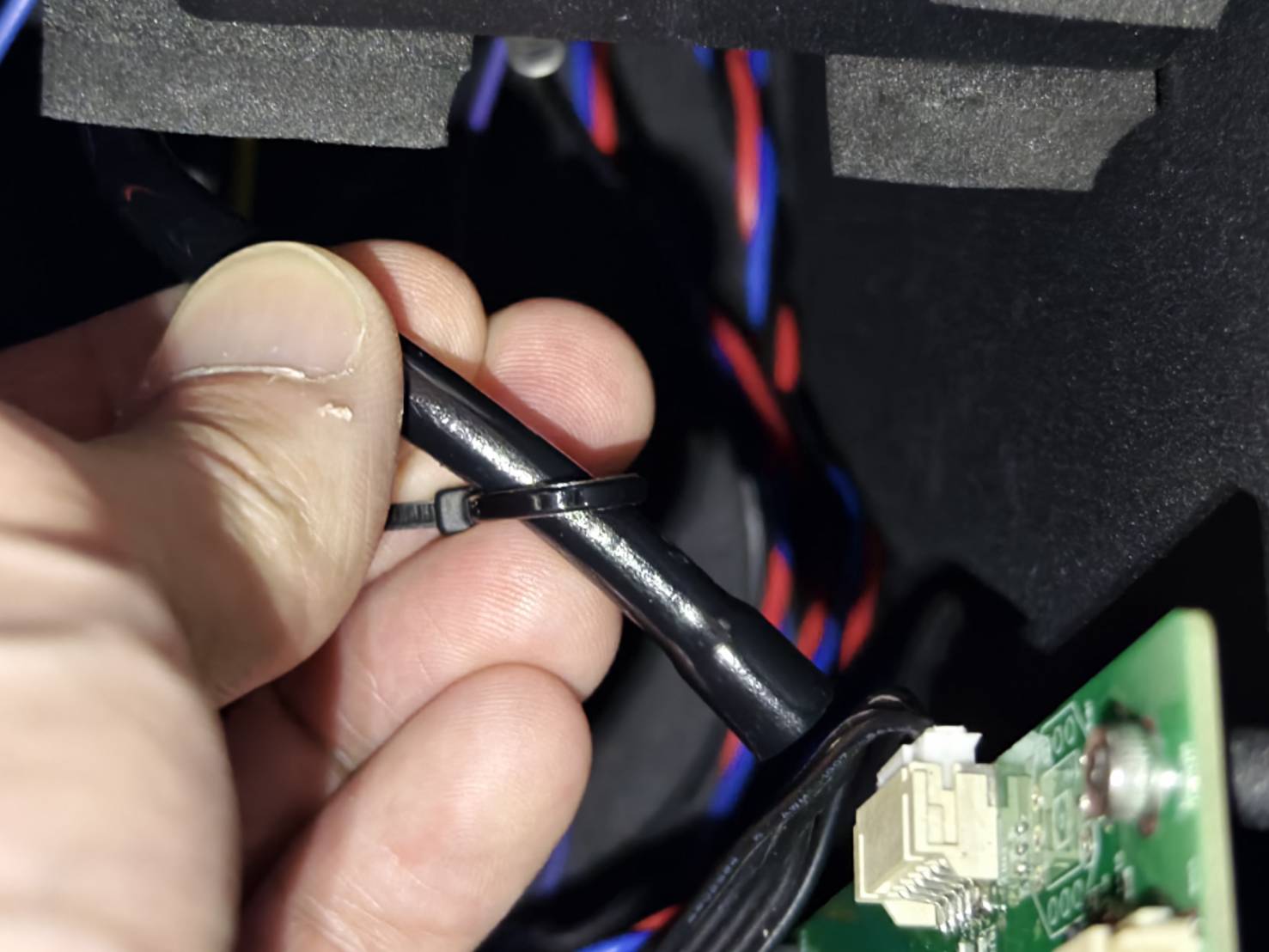

• Col·loqueu primer la brida a la mànega i deixeu-la solta de moment.



• Connecteu la mànega d'aire a la part inferior amb la brida.



• Estireu la brida per ajustar-la fermament.



• Talleu l'excés de la brida.


Pas 11

Munteu la bomba d'aire a la màquina cargolant els cargols.

Pas 12

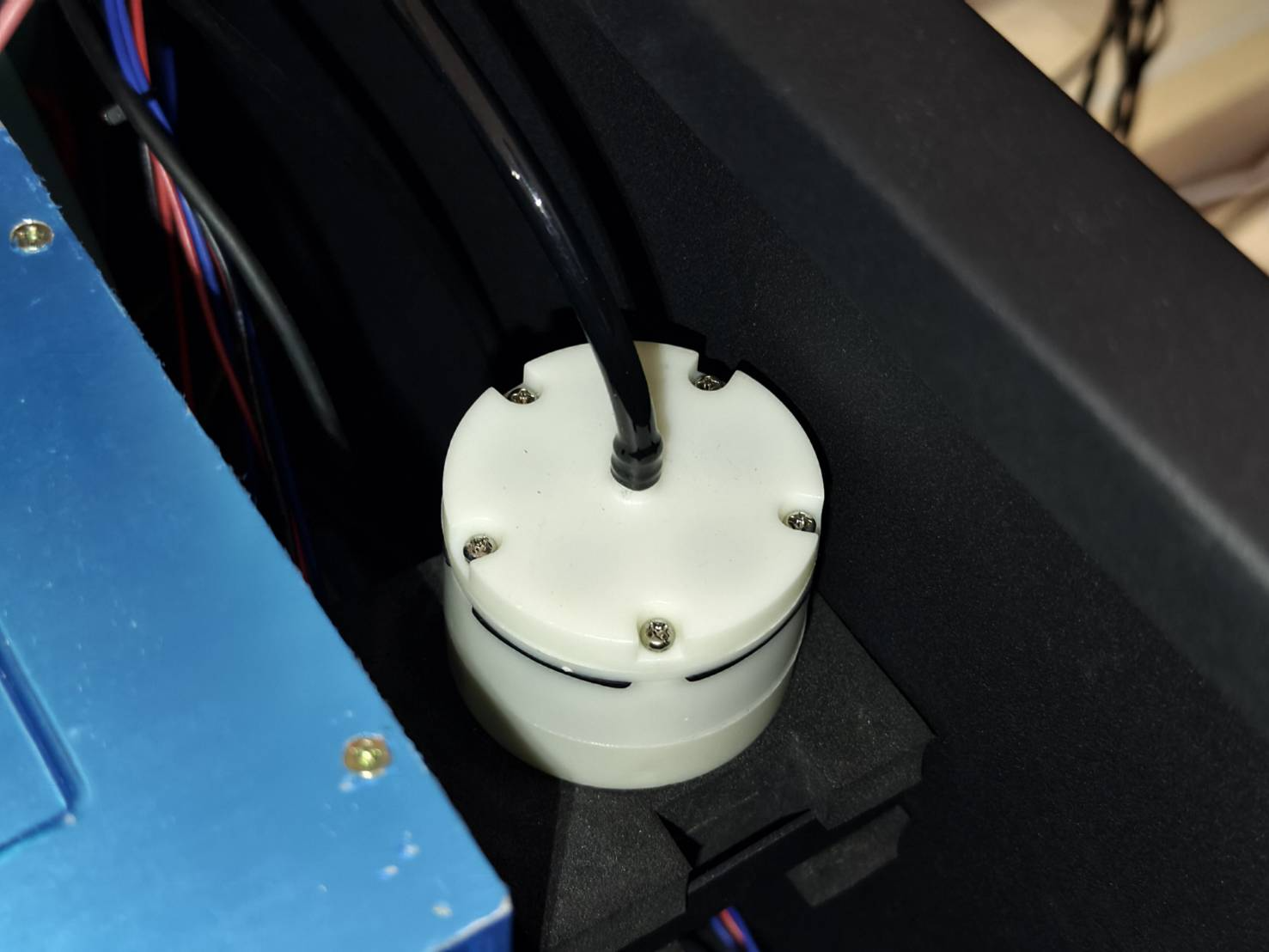

Connecteu la mànega d'aire a la part superior de la bomba d'aire.

Pas 13

Endolleu el cable de la bomba d'aire a la placa base.
(Si la vostra placa base és diferent de les imatges següents, consulteu el diagrama per trobar la posició correcta del cable.)

Pas 14

Tanqueu la coberta lateral i estrenyeu el cargol.

Pas 15

Engegueu la màquina i realitzeu una prova de velocitat del flux d'aire.
Si el valor obtingut no es troba dins del rang normal, consulteu l'article per a la resolució de problemes.
#913 Detecció de flux d'aire anormal
