Beambox II - Guia de substitució del mòdul de càmera, sensor de flama i placa LED de la càmera

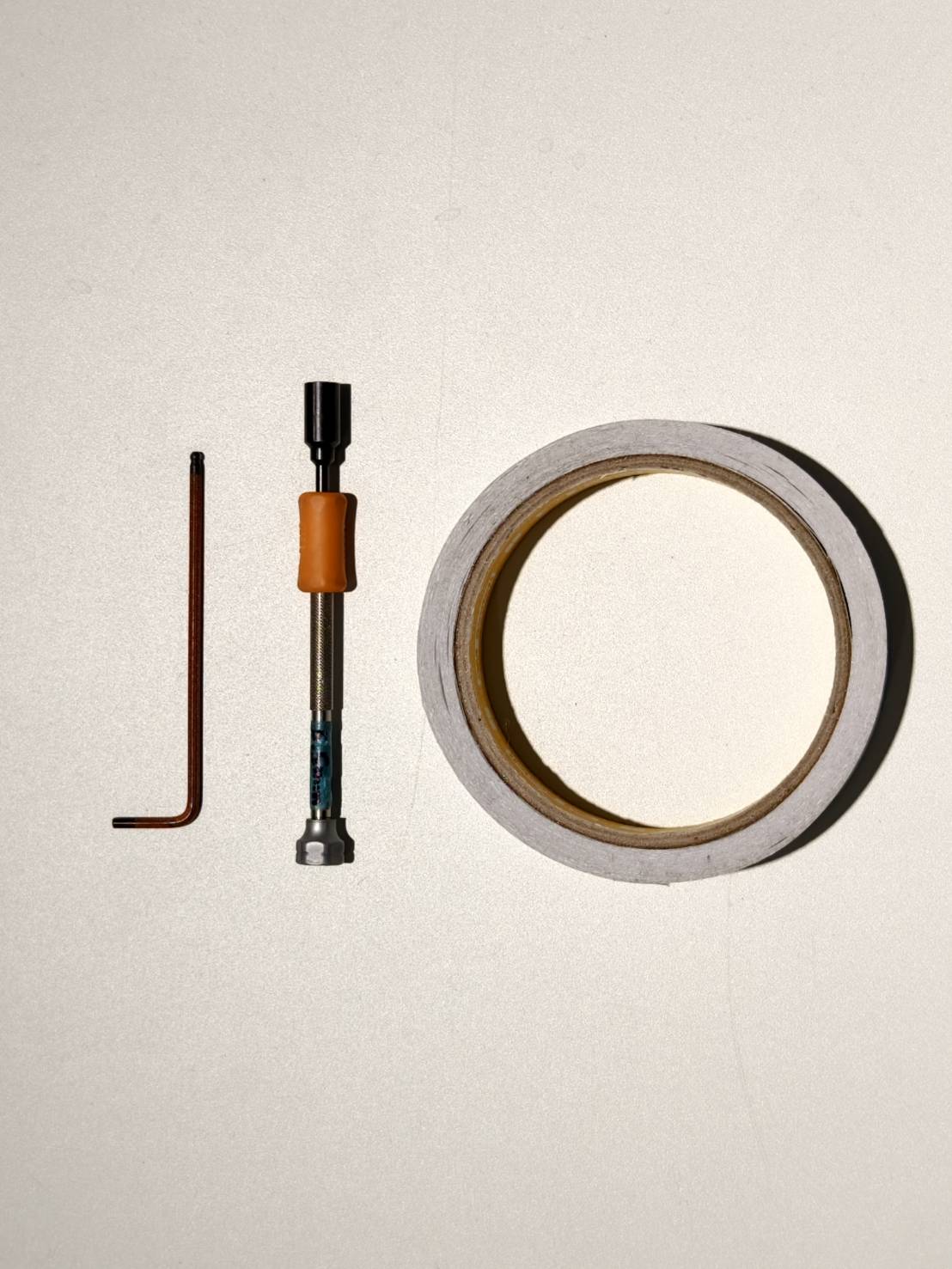

Eines

Pas 1

Apagueu la màquina i desendolleu el cable d'alimentació.

Pas 2

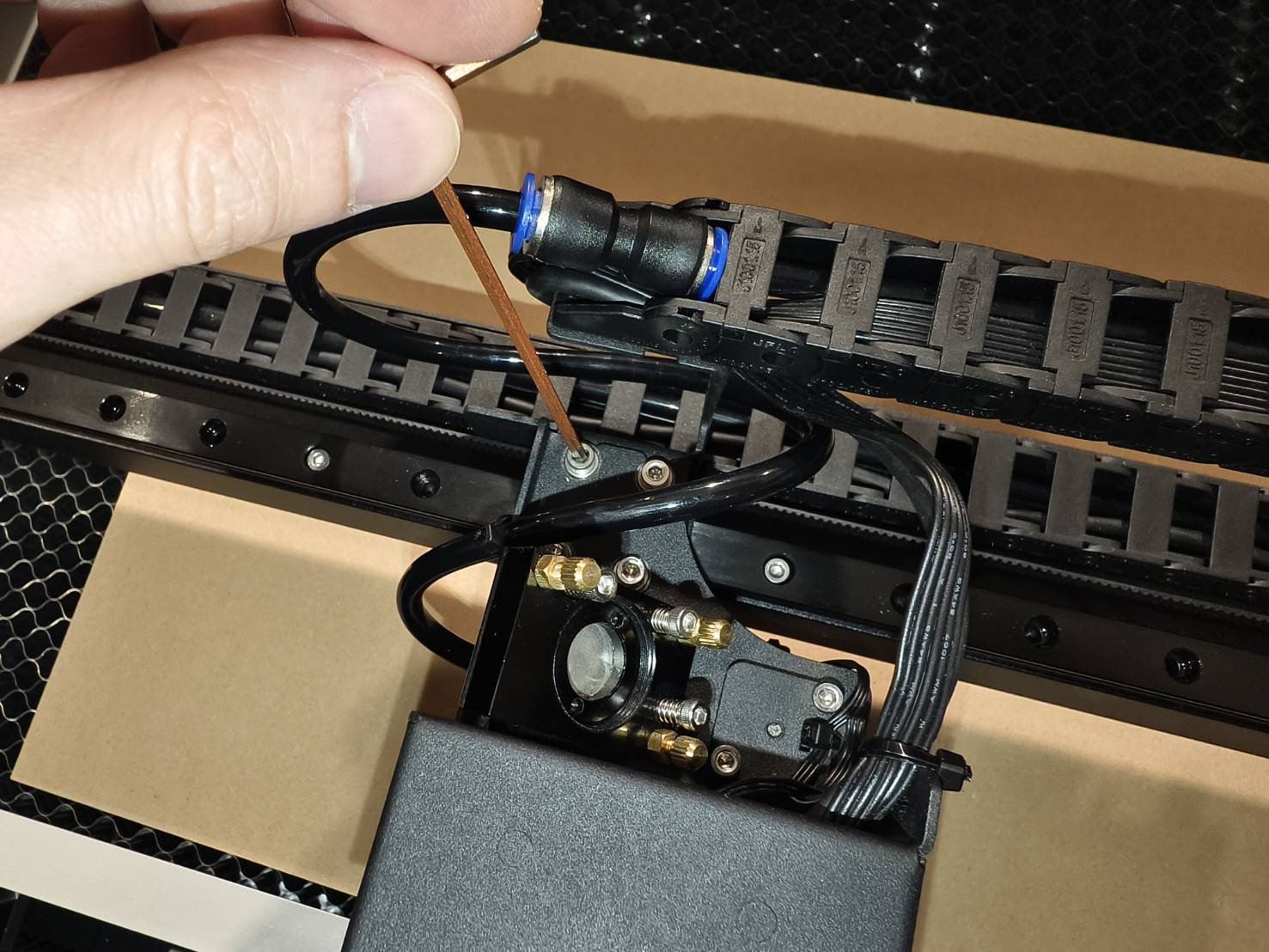

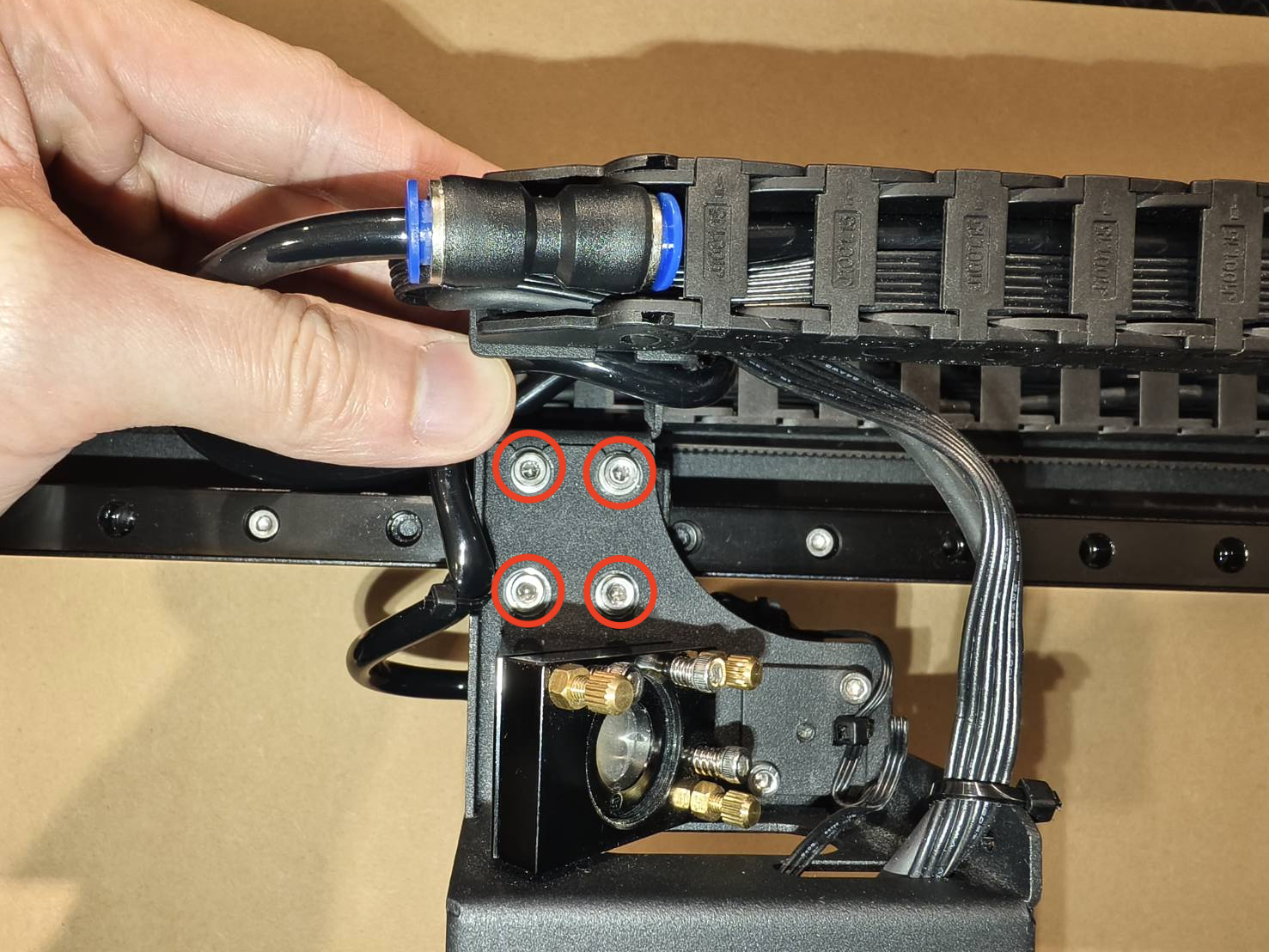

• Obriu la tapa frontal per desenroscar aquests cargols. (Clau hexagonal de 2,5 mm x 4 unitats)

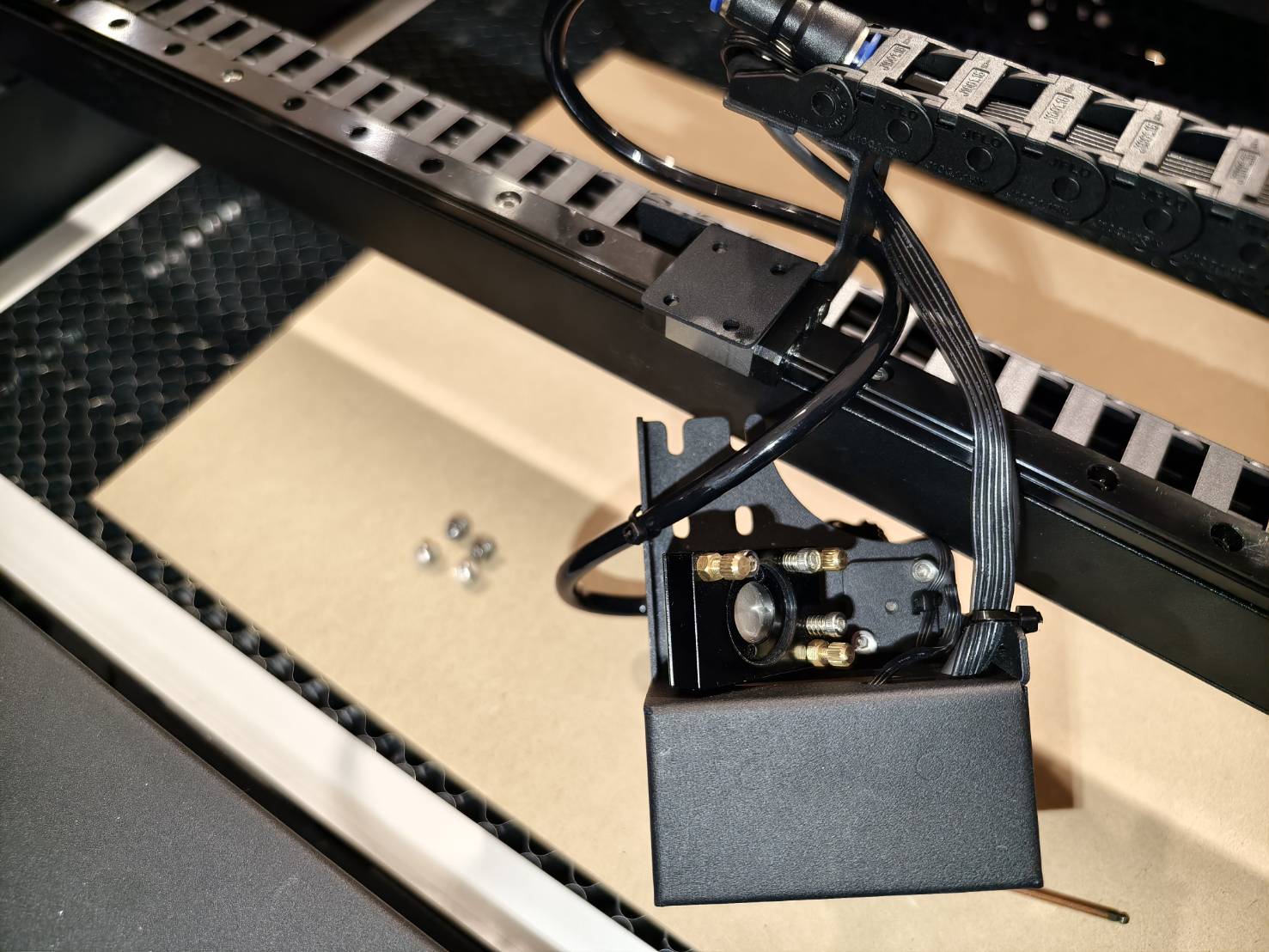

• A continuació, es pot desmuntar el conjunt del capçal làser del sistema.

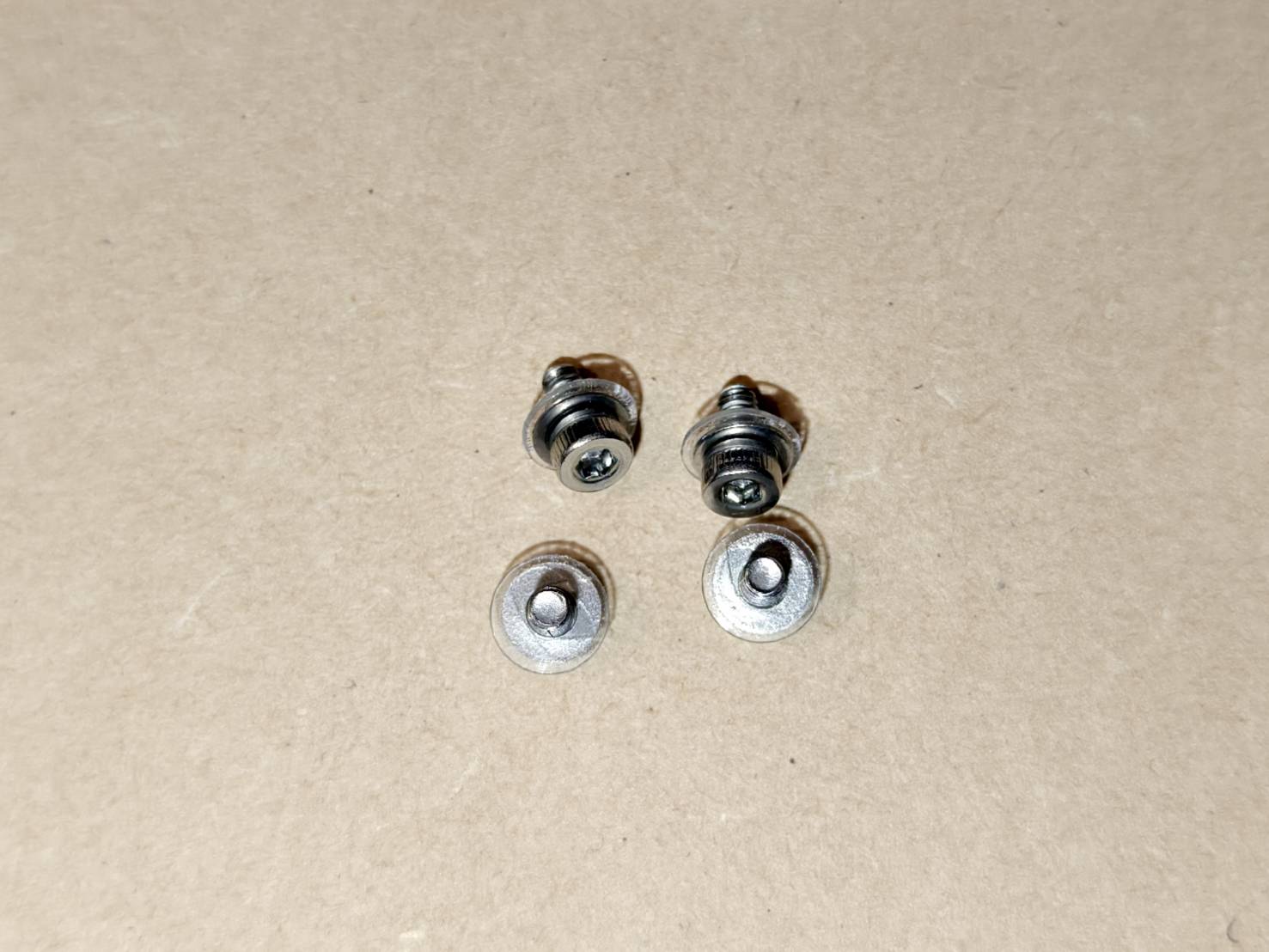

  Guardeu els cargols i les volanderes de manera segura per a un ús posterior.



Pas 3

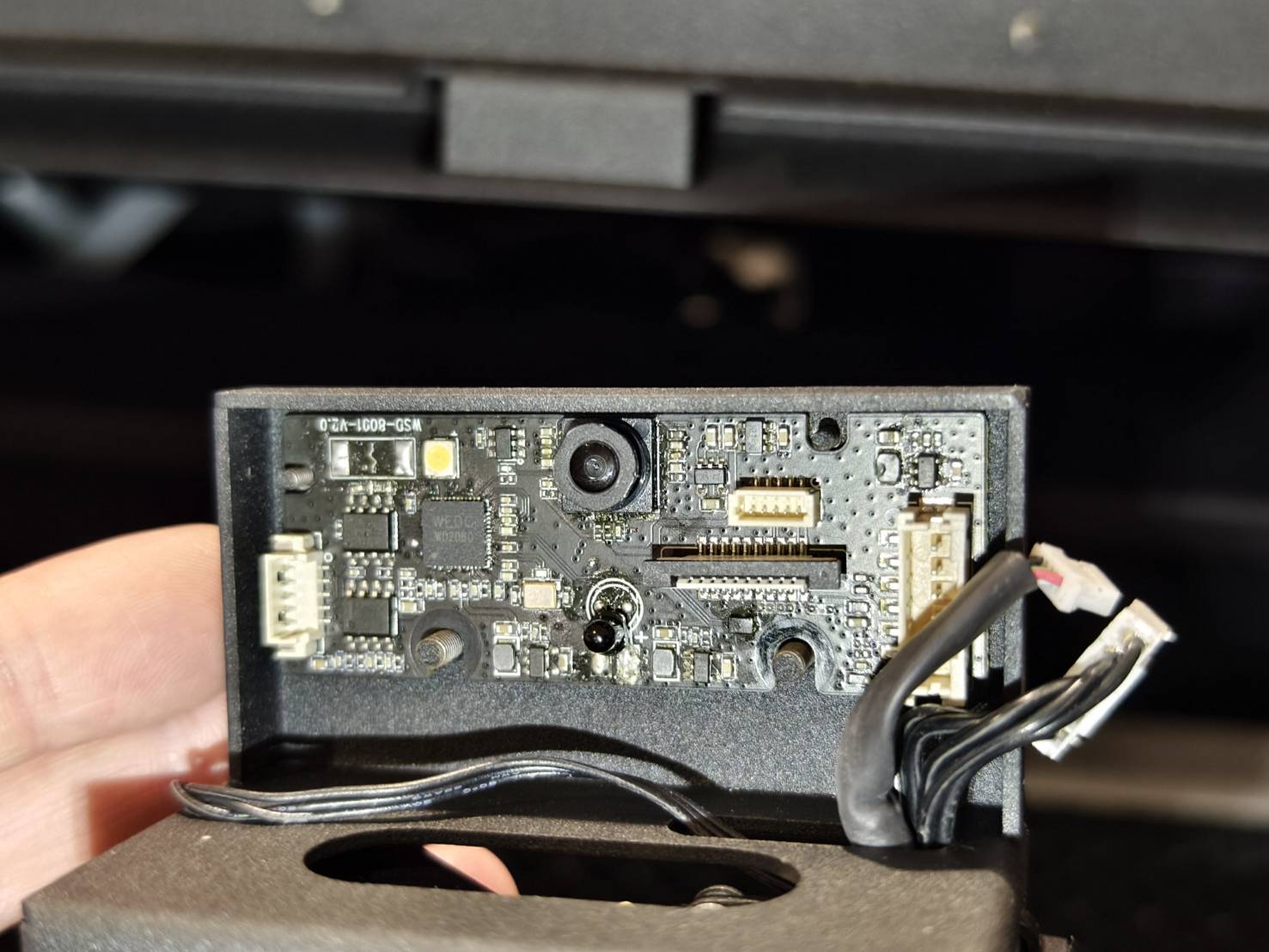

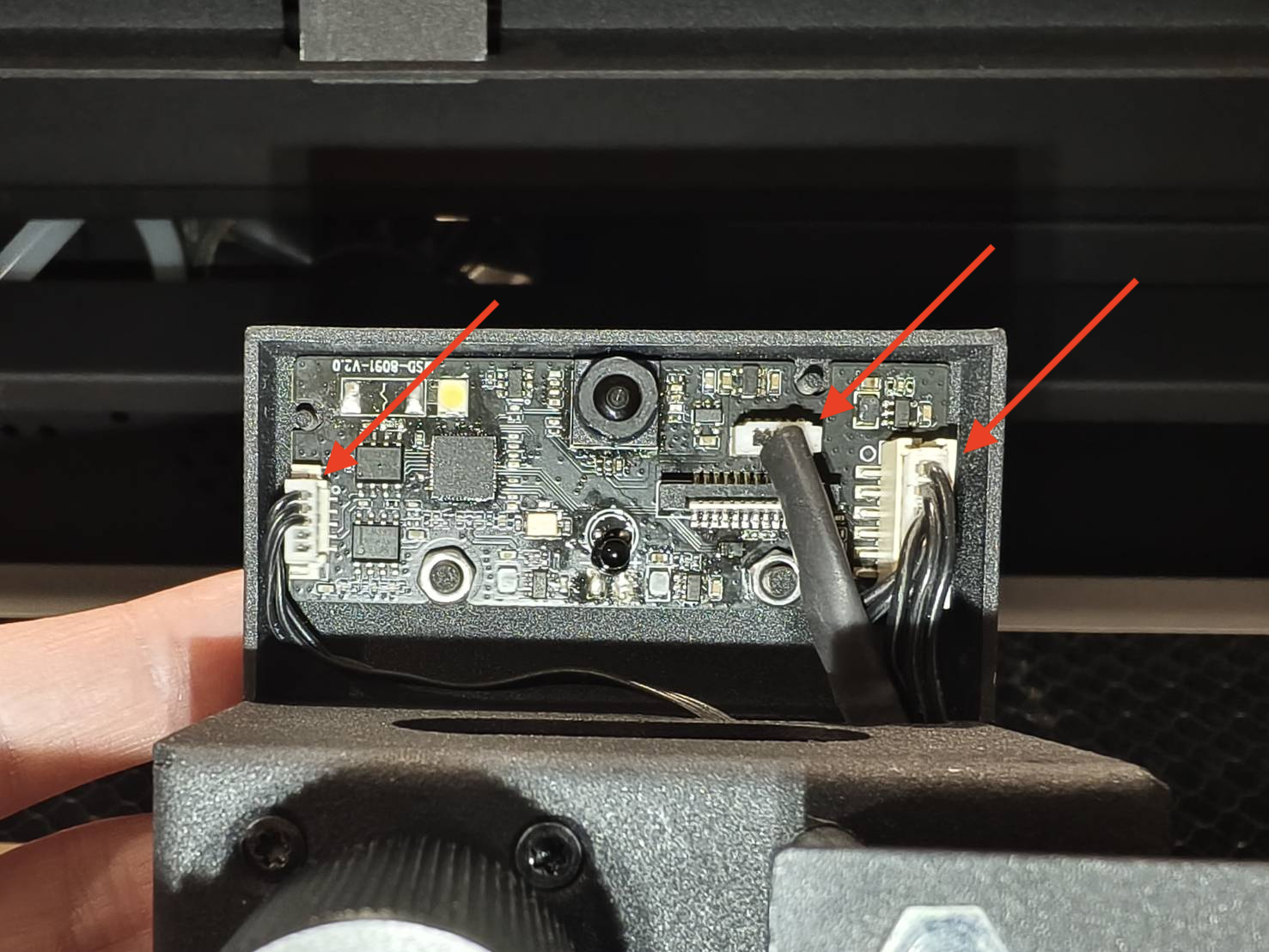

Desconnecteu els cables de la placa.

Pas 4

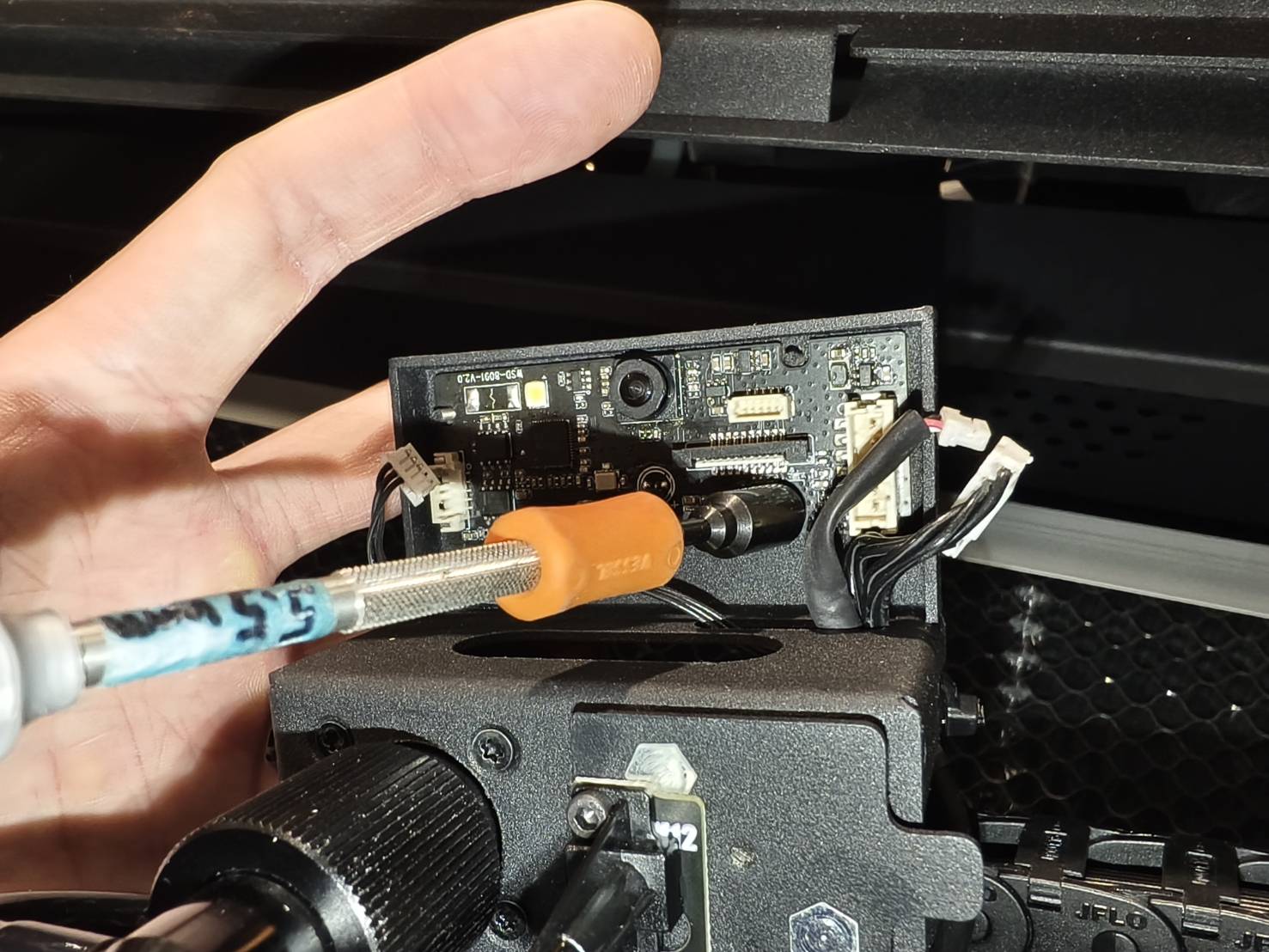

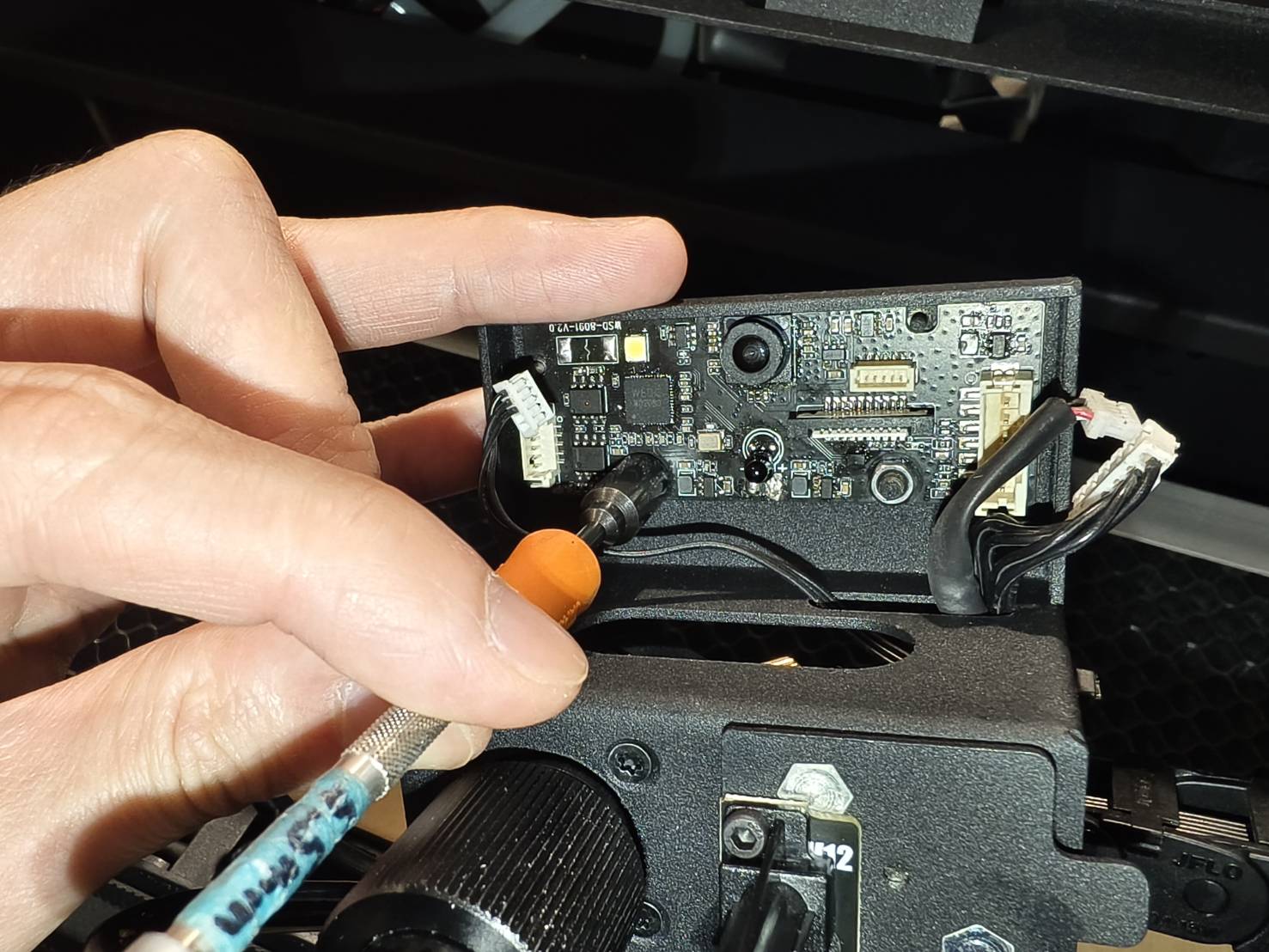

• Retireu les femelles de la placa del conjunt del capçal làser.

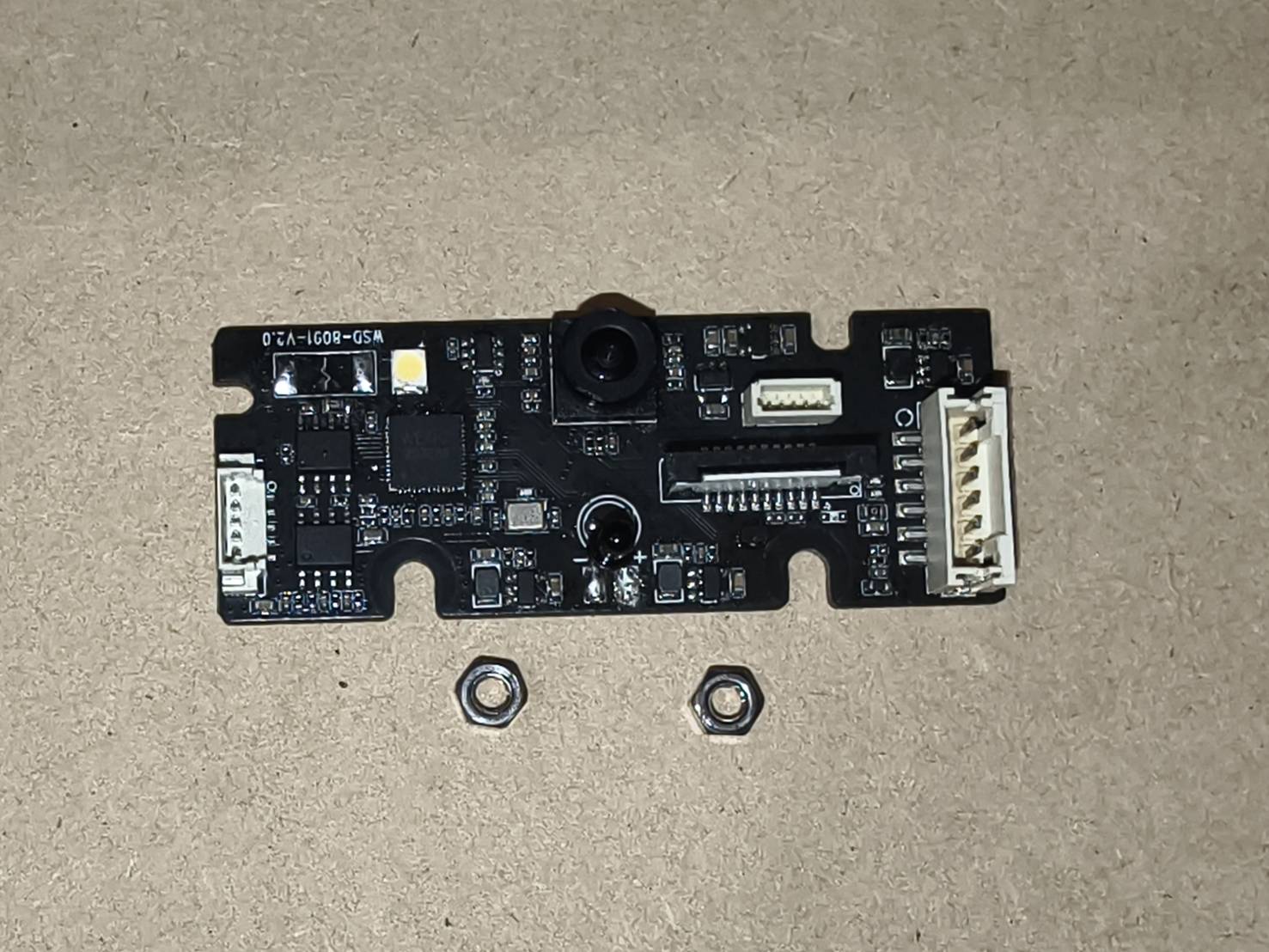

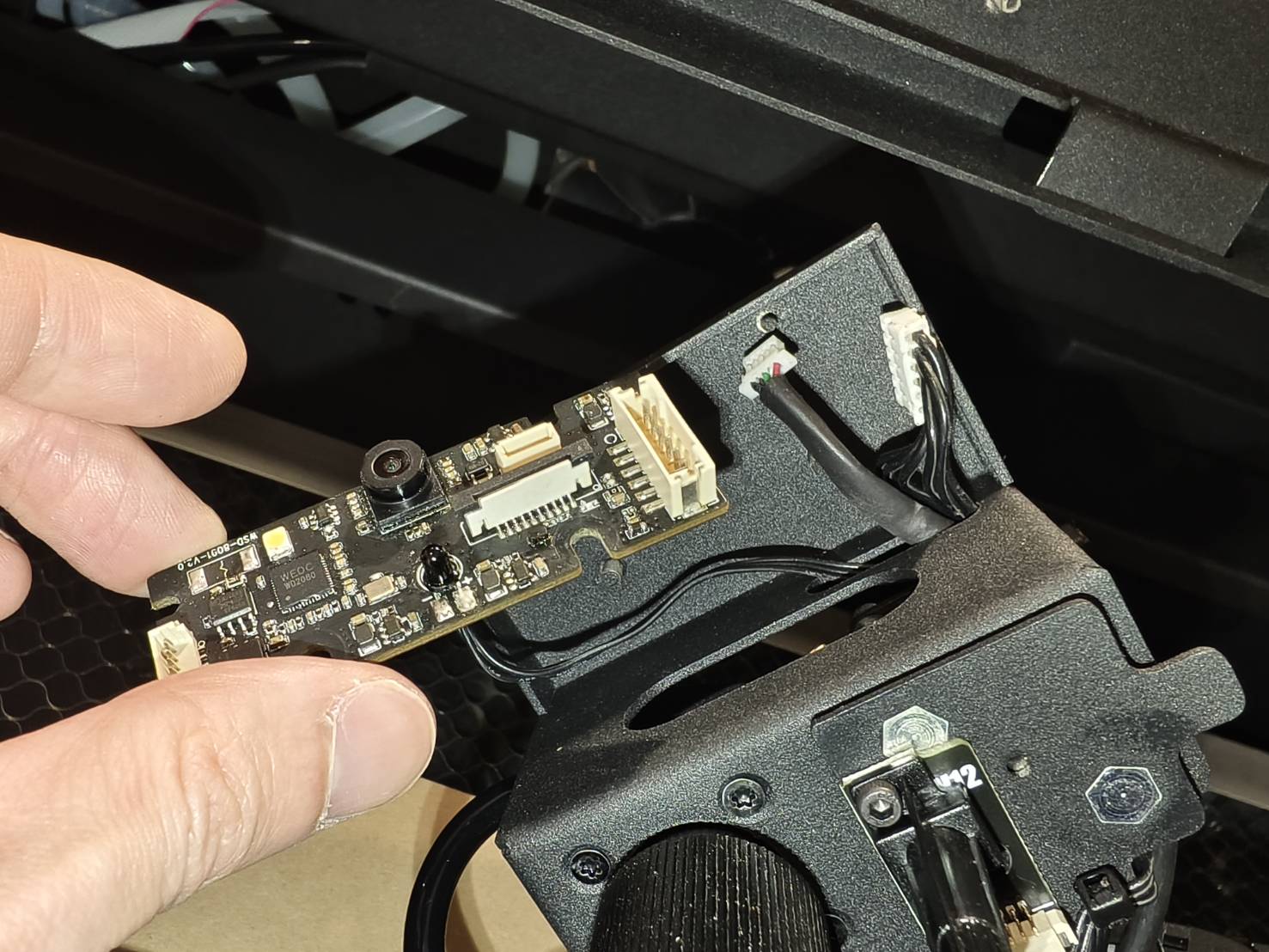

• Ara es pot extreure completament la placa del sistema.


Pas 5

Instal·leu la nova placa.

Pas 6

Torneu a connectar els cables.

Pas 7

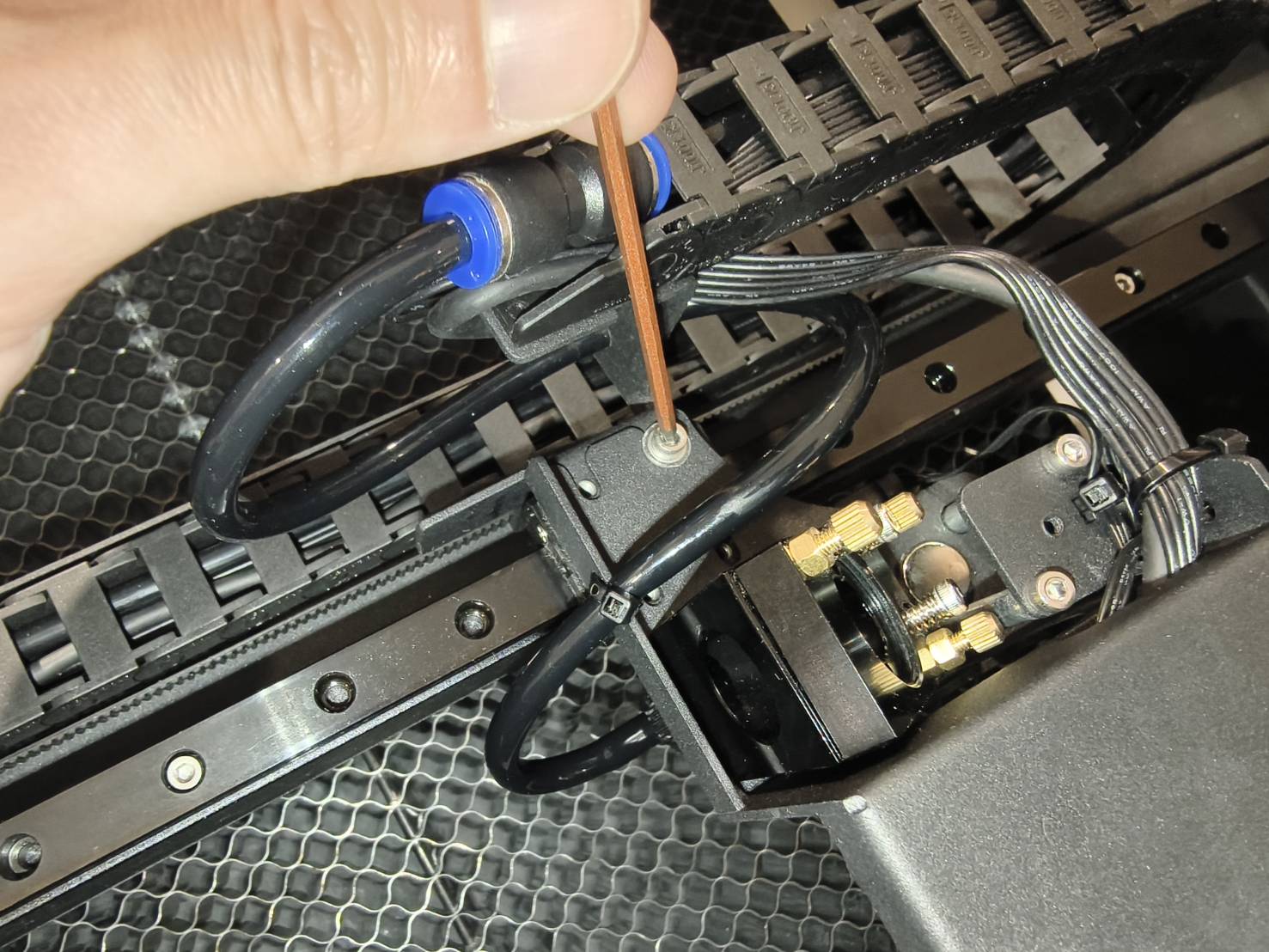

Torneu a muntar el conjunt del capçal làser.
(El conjunt del capçal làser estarà a la part superior durant el cargolament)

Pas 8

Engegueu la màquina per verificar la trajectòria òptica i alineeu-la si cal.
Utilitzeu l'enllaç següent per realitzar una inspecció de la trajectòria òptica.
Ajustament de la trajectòria òptica

Pas 9

Consulteu aquest enllaç per realitzar la Calibratge avançat de la càmera.
