beamo II - Substitució de la pantalla tàctil

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Retireu la coberta metàl·lica frontal. (Cargol Torx T8 * 10 unitats)

Pas 3

Retireu els cargols de la placa RK.

Pas 4

Gireu la placa RK i obriu els clips dels cables per desconnectar els cables plans.

Pas 5

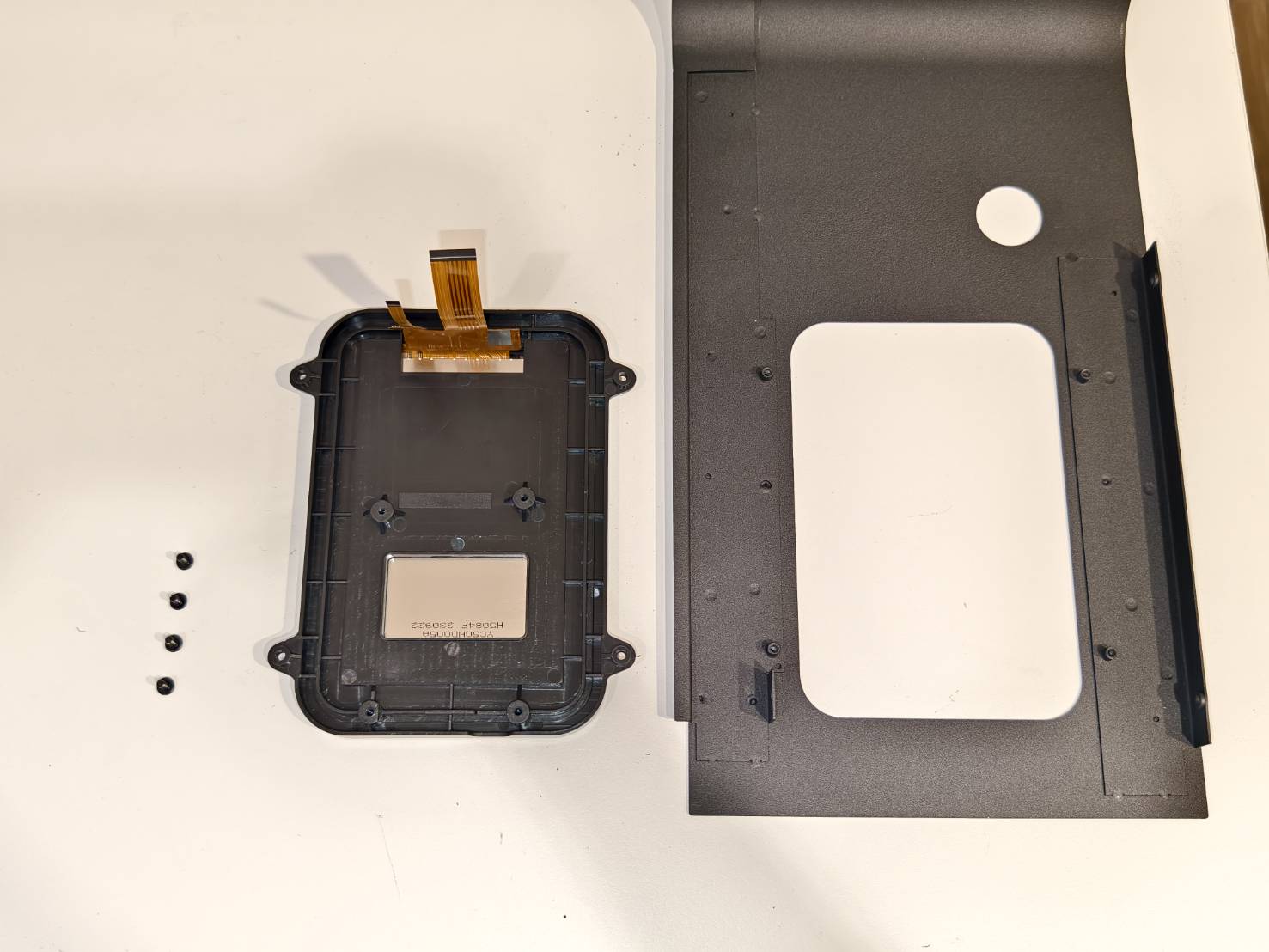

Retireu la pantalla amb el suport.

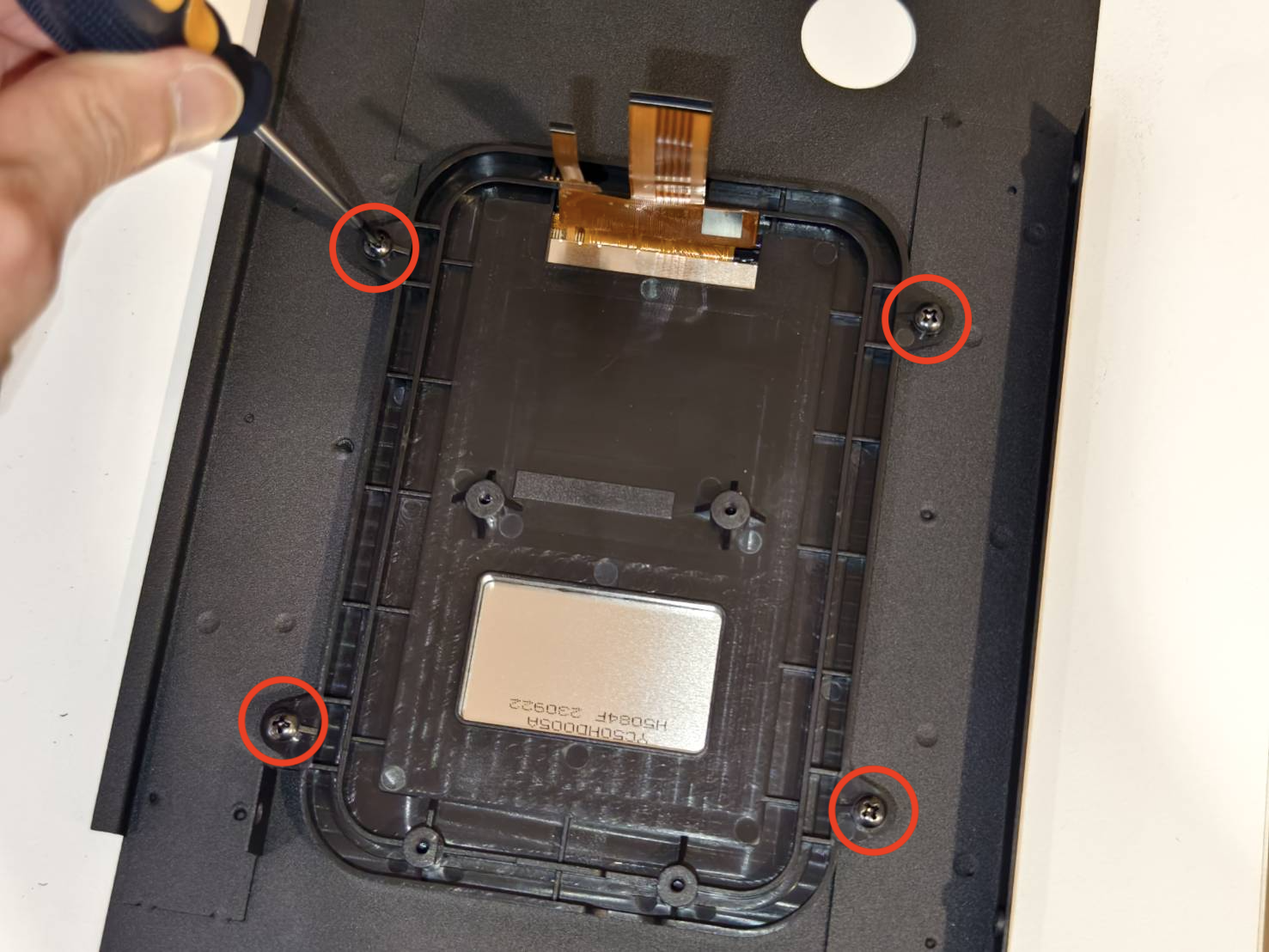

Pas 6

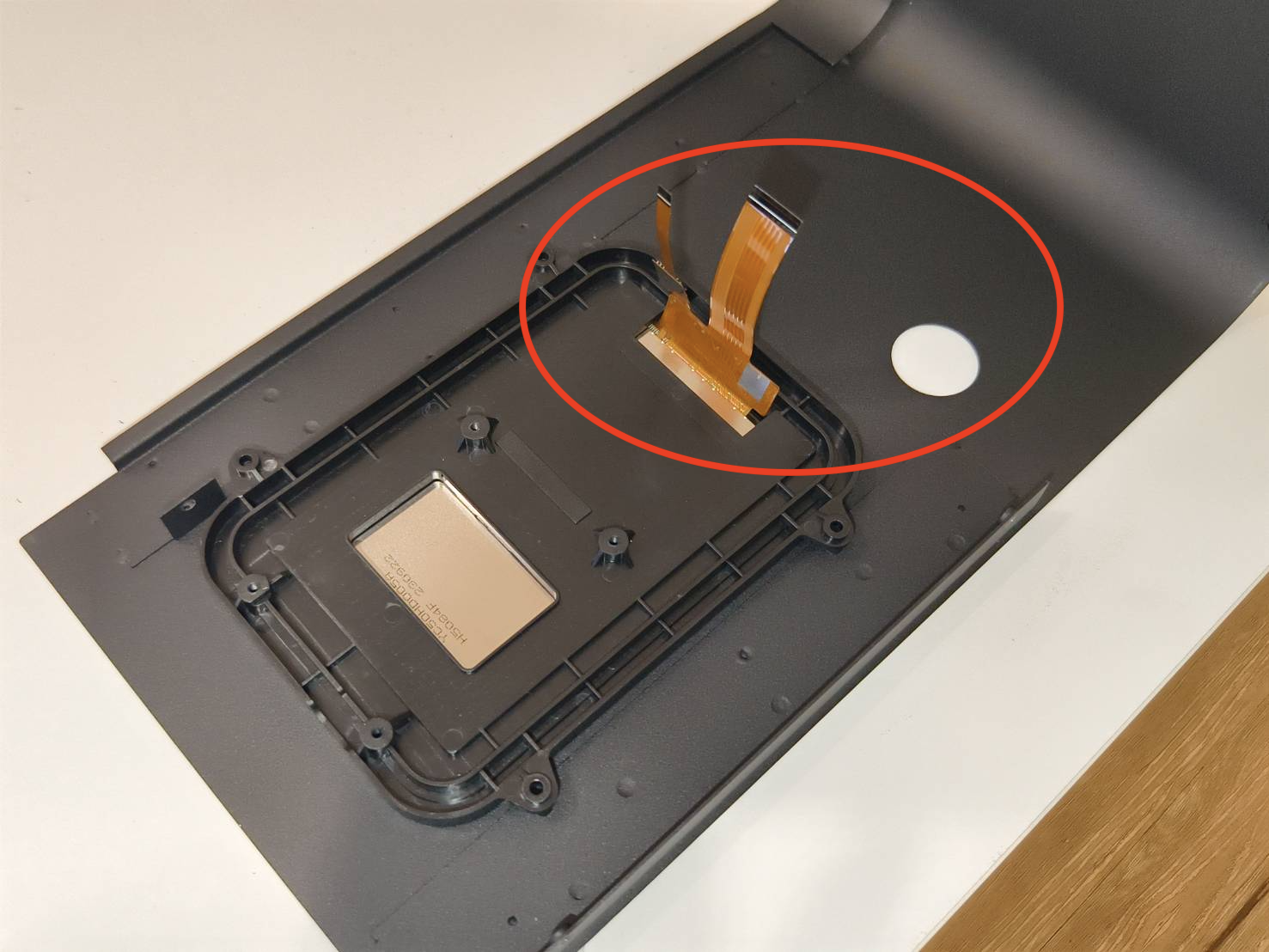

Instal·leu la pantalla tàctil amb el suport. Assegureu-vos que els cables quedin al mateix costat que el forat arrodonit.

Pas 7

Connecteu els cables plans i assegureu-vos que els clips quedin ben bloquejats després de connectar els cables.

Pas 8

Gireu la placa RK i cargoleu-la al suport.

Pas 9

Instal·leu la coberta metàl·lica frontal. Assegureu-vos que el punt blanc del cable Type-C estigui orientat cap amunt tal com es mostra al vídeo.
