beamo II - Substitució de la placa de l'eix X

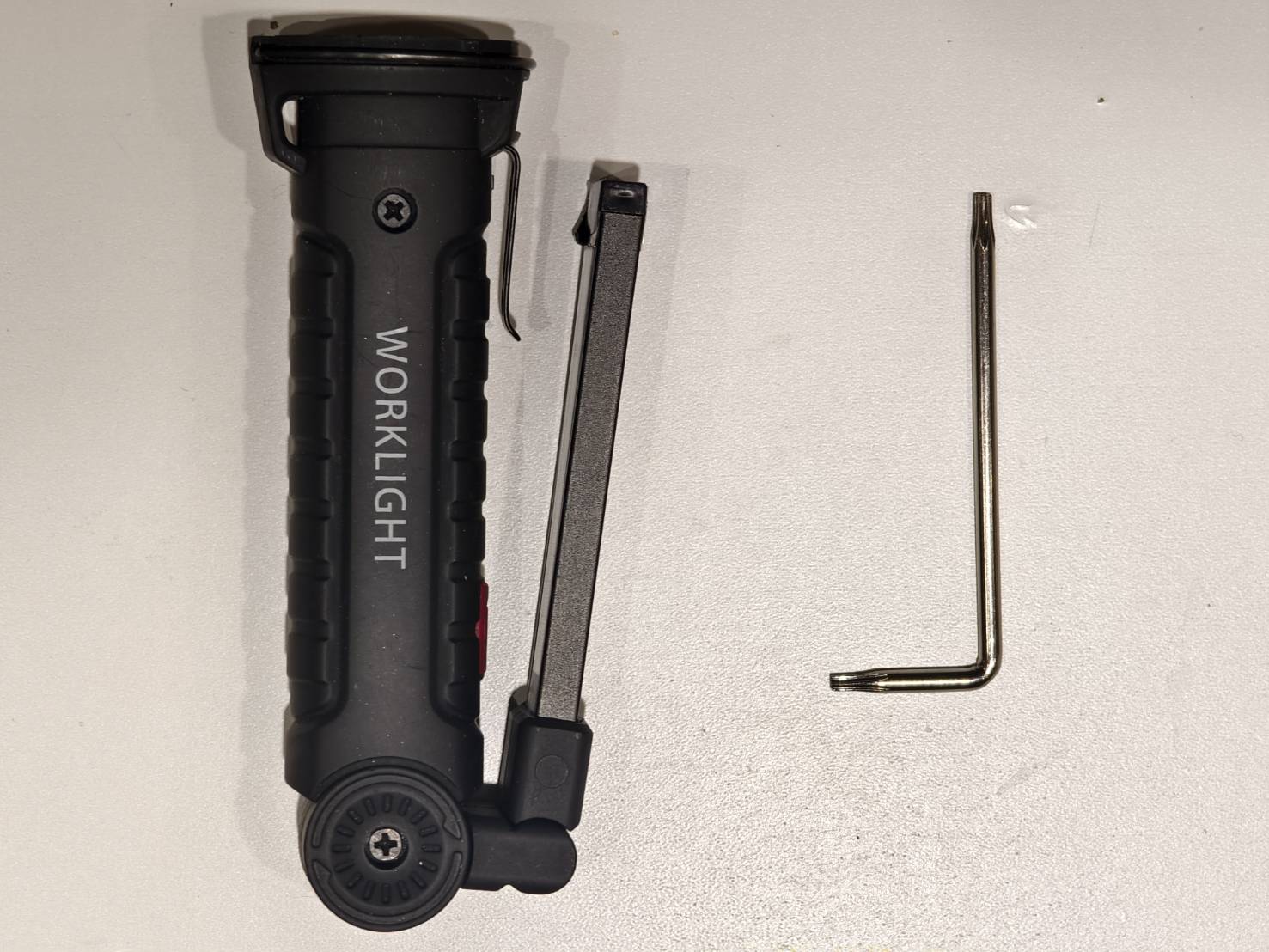

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Traieu els cargols de la placa de l'eix X. (Cargol Torx T8 * 3 unitats)

Pas 3

Desconnecteu el cable de 28 pins i el cable de la càmera.
(Tingueu en compte que hi ha dos cables per desconnectar. Es podrien desconnectar alhora si apliqueu massa força, però seria acceptable.)

Pas 4

Desconnecteu el cable FPC de la placa de l'eix X. Aleshores, la placa de l'eix X es pot retirar completament.

Pas 5

Connecteu el cable FPC a la nova placa de l'eix X.

Pas 6

Connecteu el cable de 28 pins i el cable de la càmera a la placa de l'eix X.
(Assegureu-vos que el cable de 28 pins estigui ben connectat a la placa de l'eix X.)

Pas 7

Cargoleu els tres cargols T8 per fixar la placa de l'eix X.
