beamo II - Substitució de l'interruptor de clau

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Retireu la coberta metàl·lica frontal. (Cargol Torx T8 * 10 unitats)

Pas 3

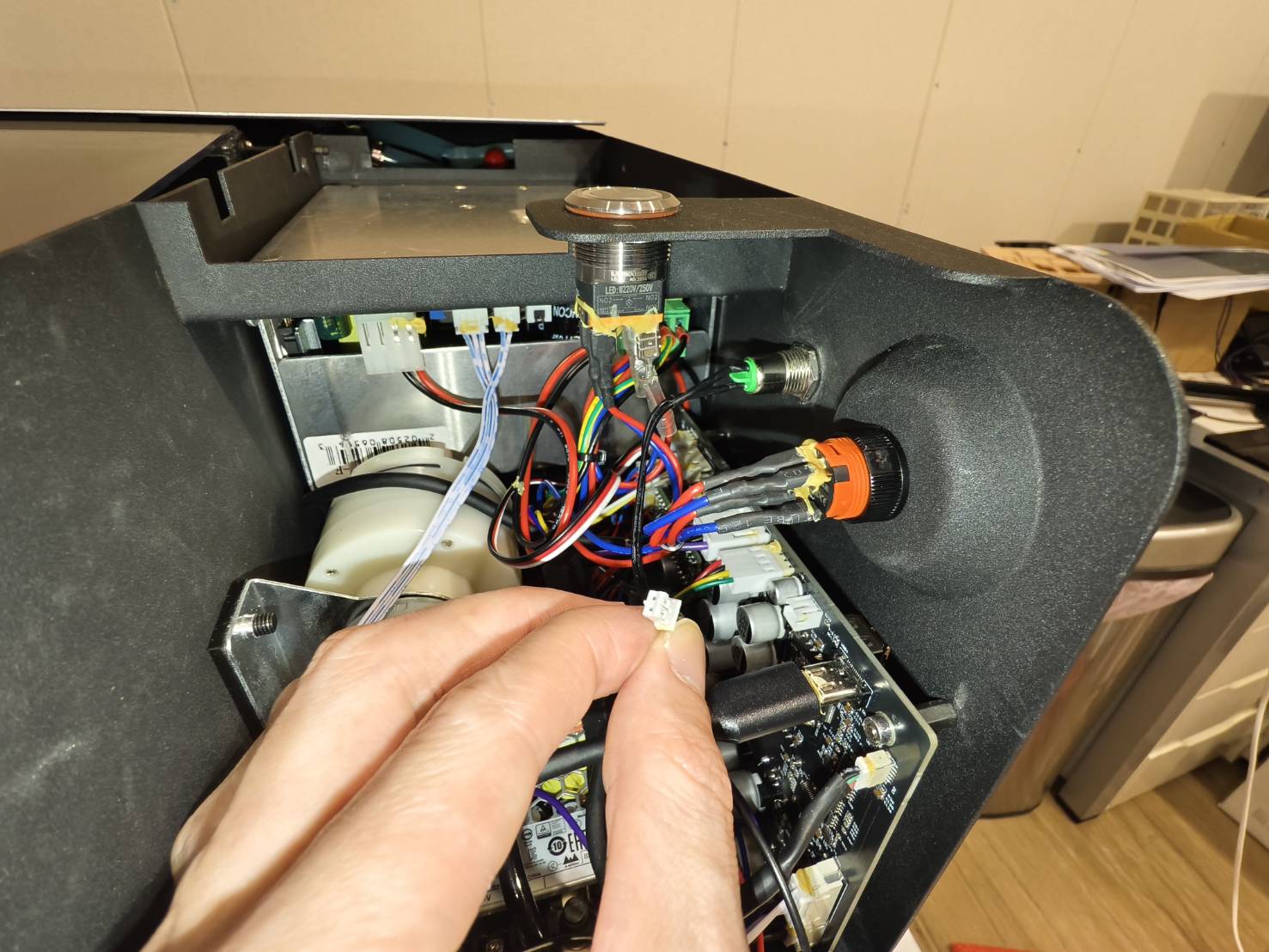

Desconnecteu el cable de l'interruptor de clau.

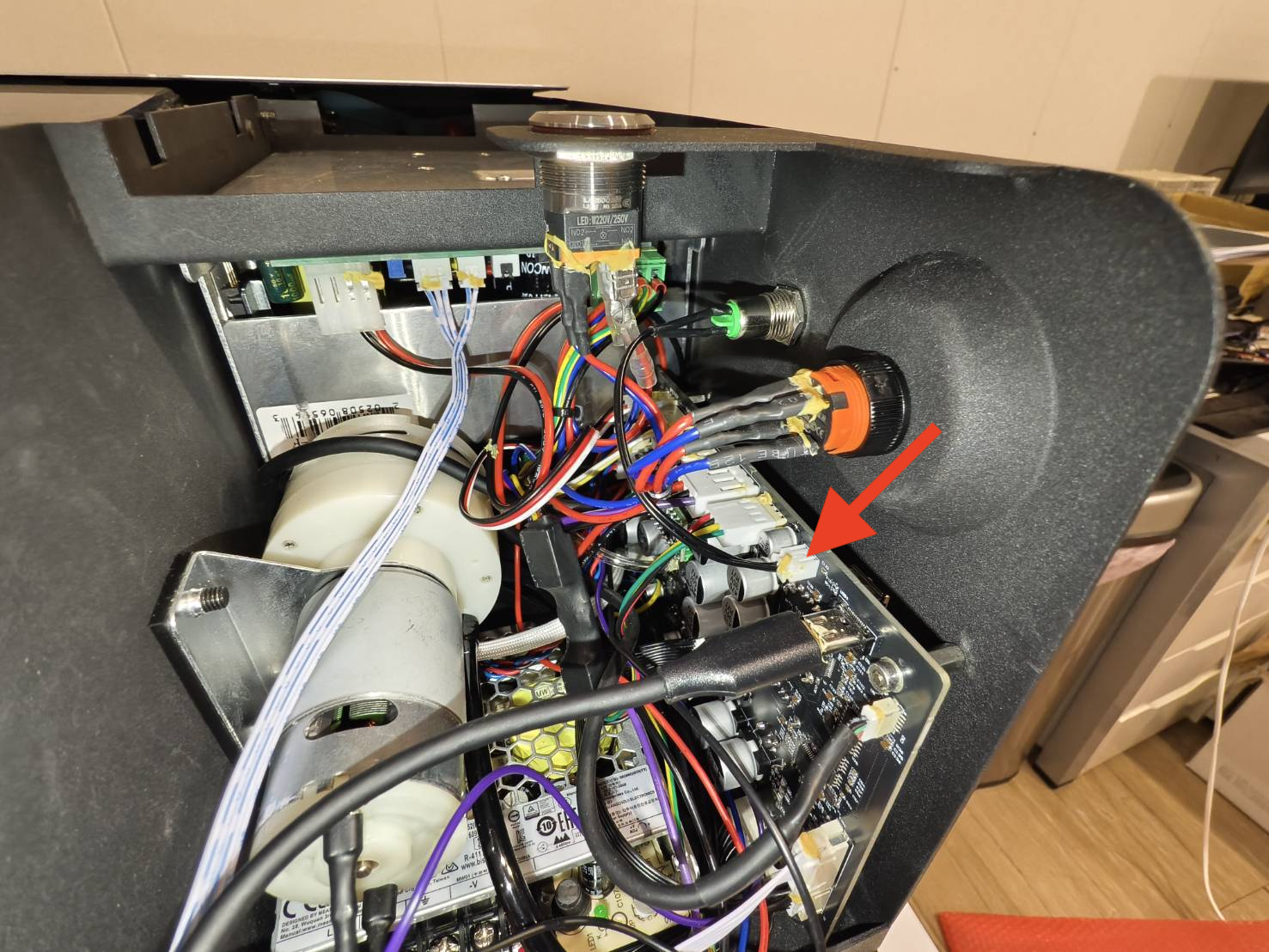

(Si la vostra configuració és diferent, consulteu el diagrama per trobar el cable correcte.)

Pas 4

Retireu l'interruptor de clau colpejant la femella hexagonal en sentit antihorari.
(A la demostració, s'utilitzen el tornavís T8 i un got metàl·lic.)

Pas 5

Instal·leu el nou interruptor de clau. Assegureu-vos que el punt vermell estigui a la part superior i estrenyeu la femella utilitzant el mateix mètode del pas anterior.

Pas 6

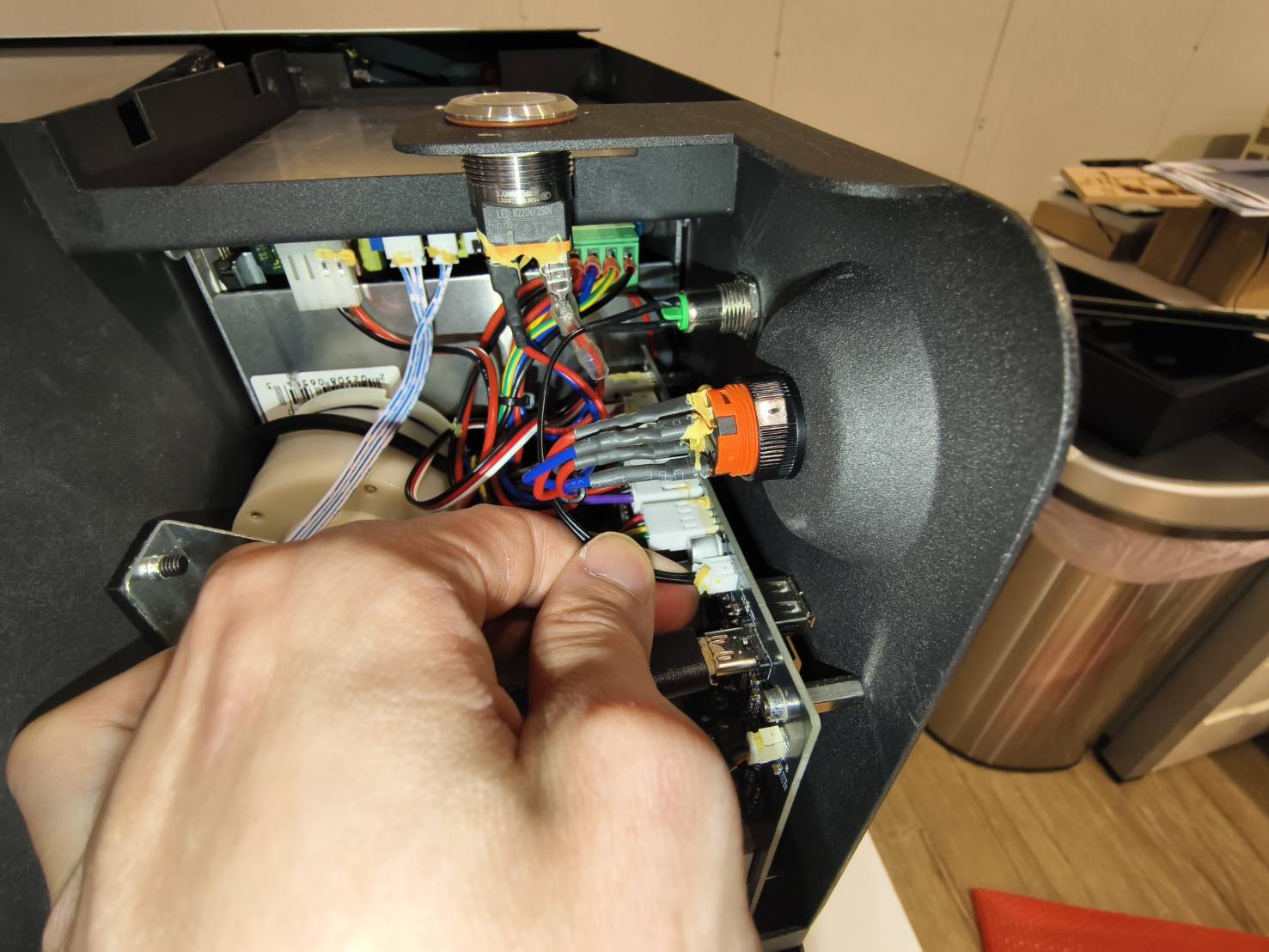

Connecteu el cable a la placa base.

Pas 7

Torneu a instal·lar la coberta metàl·lica frontal. Assegureu-vos que el punt blanc del cable Type-C estigui orientat cap amunt, tal com es mostra al vídeo.
