beamo II - Substitució de la sonda d'enfocament automàtic

Eines

Pas 1

Retireu el panell de bresca. (Si no podeu elevar el capçal, consulteu Pas 3 per elevar-lo manualment.)

Pas 2

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 3

Gireu la vareta roscada per baixar el capçal làser i localitzar els quatre cargols.

Retireu els quatre cargols.

Pas 4

Gireu la vareta roscada per elevar el capçal làser, i llavors podreu separar el conjunt del capçal làser.
(Assegureu-vos que la guia lineal no caigui. Si cau, torneu-la a col·locar.)

Pas 5

Retireu els tres cargols per separar la placa de l'eix Z, i llavors podreu trobar la sonda.

Pas 6

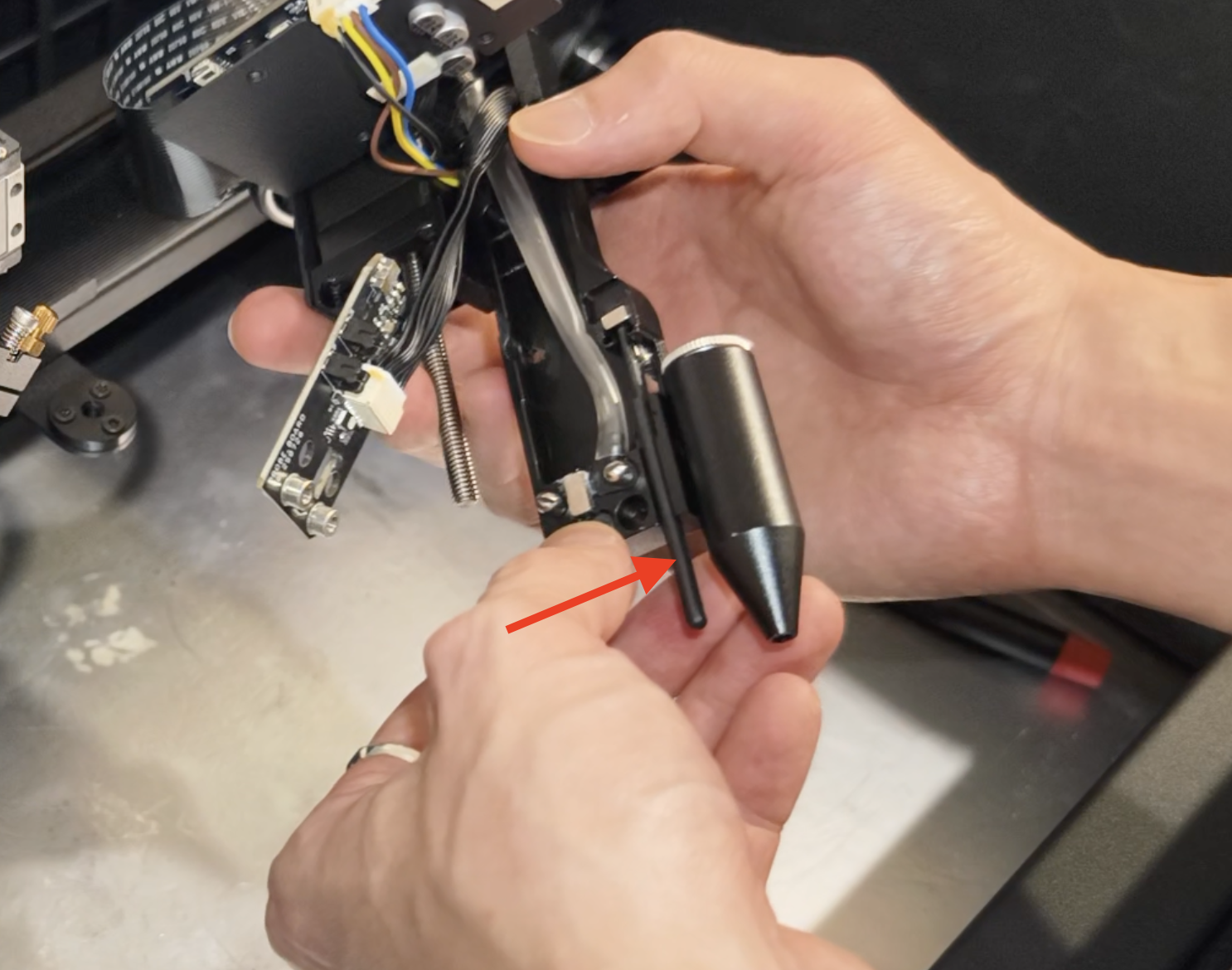

Retireu la sonda antiga. Instal·leu la sonda nova.
Assegureu-vos que la sonda d'enfocament i l'imant estiguin en la posició correcta.
La sonda d'enfocament i l'imant s'han d'atreure mútuament, aquesta és la posició correcta.

Pas 7

Fixeu la placa de l'eix Z amb el conjunt del capçal làser.

Pas 8

Instal·leu el conjunt del capçal làser utilitzant la vareta roscada i fixeu el conjunt del capçal làser amb la guia lineal utilitzant els quatre cargols.

#END
