beamo II - Substitució de la placa de l'eix Z

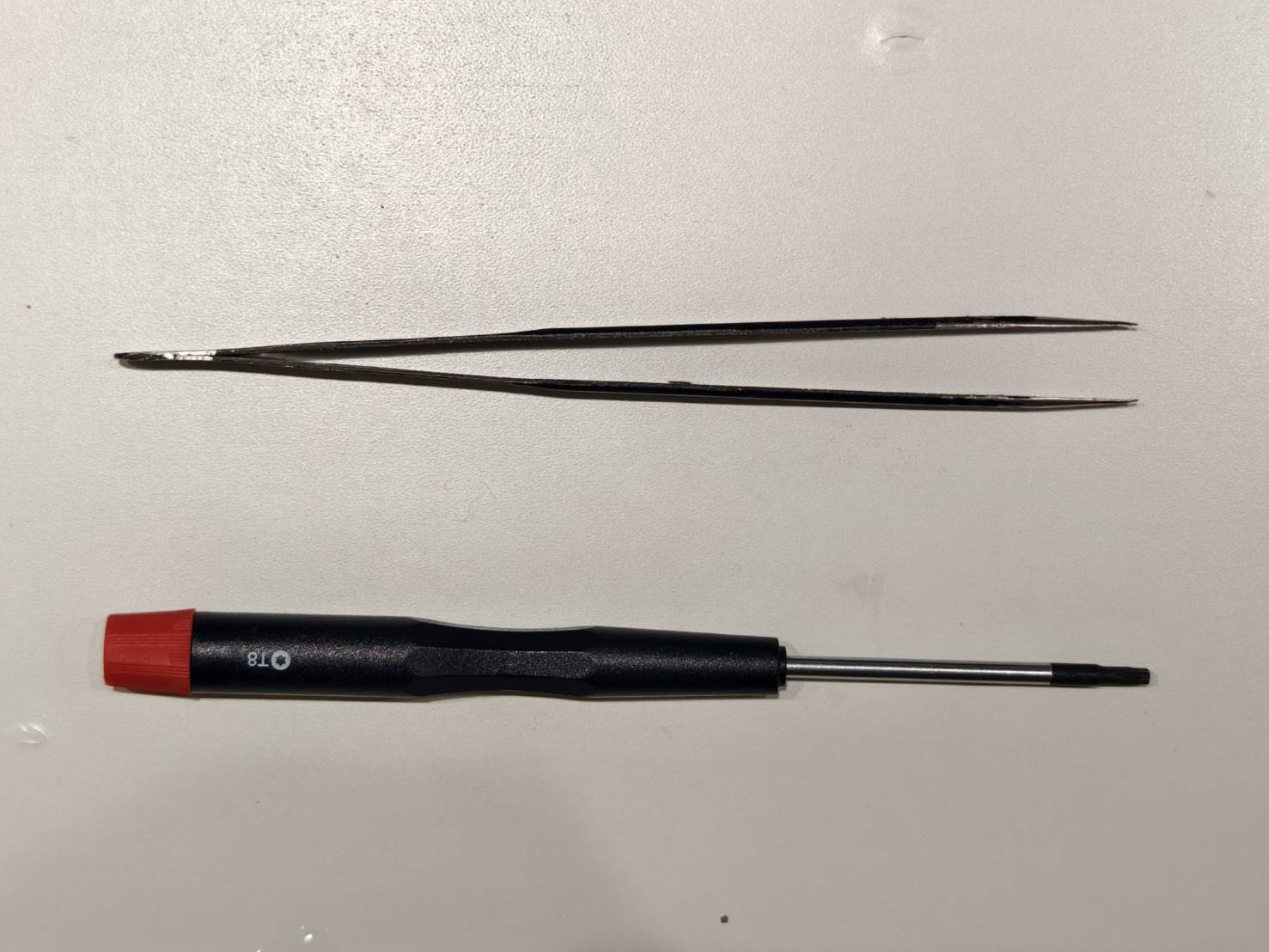

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Desconnecteu el tub d'aire de la part superior del capçal làser.

Pas 3

Traieu aquests quatre cargols.

Pas 4

Desconnecteu el cable del motor de l'eix Z (4 pins).

Pas 5

Desconnecteu el cable de la càmera (cable pla daurat petit). Tingueu en compte que cal obrir el bloqueig de la ranura del cable.

Pas 6

Desconnecteu el cable pla de 34 pins de l'eix X. Tingueu en compte que cal obrir el bloqueig de la ranura del cable.

Pas 7

Col·loqueu el tub d'aire si bloqueja la placa o si la placa hi està enganxada.
Desconnecteu el cable de 20 pins i, a continuació, es podrà retirar completament la placa del sistema.

Pas 8

Connecteu el cable de 20 pins a la placa nova.

Pas 9

Inseriu el cable pla de 34 pins de l'eix X. Assegureu-vos que el tancament de la ranura del cable quedi ben fixat.

Pas 10

Inseriu el cable de la càmera (cable pla daurat petit). Assegureu-vos que el tancament de la ranura del cable quedi ben fixat.

Pas 11

Connecteu el cable del motor de l'eix Z (4 pins) a la placa.

Pas 12

Fixeu la placa amb els quatre cargols Torx T8.

Pas 13

Torneu a connectar el tub d'aire al capçal làser.
