beamo II - Guia de substitució del tub làser

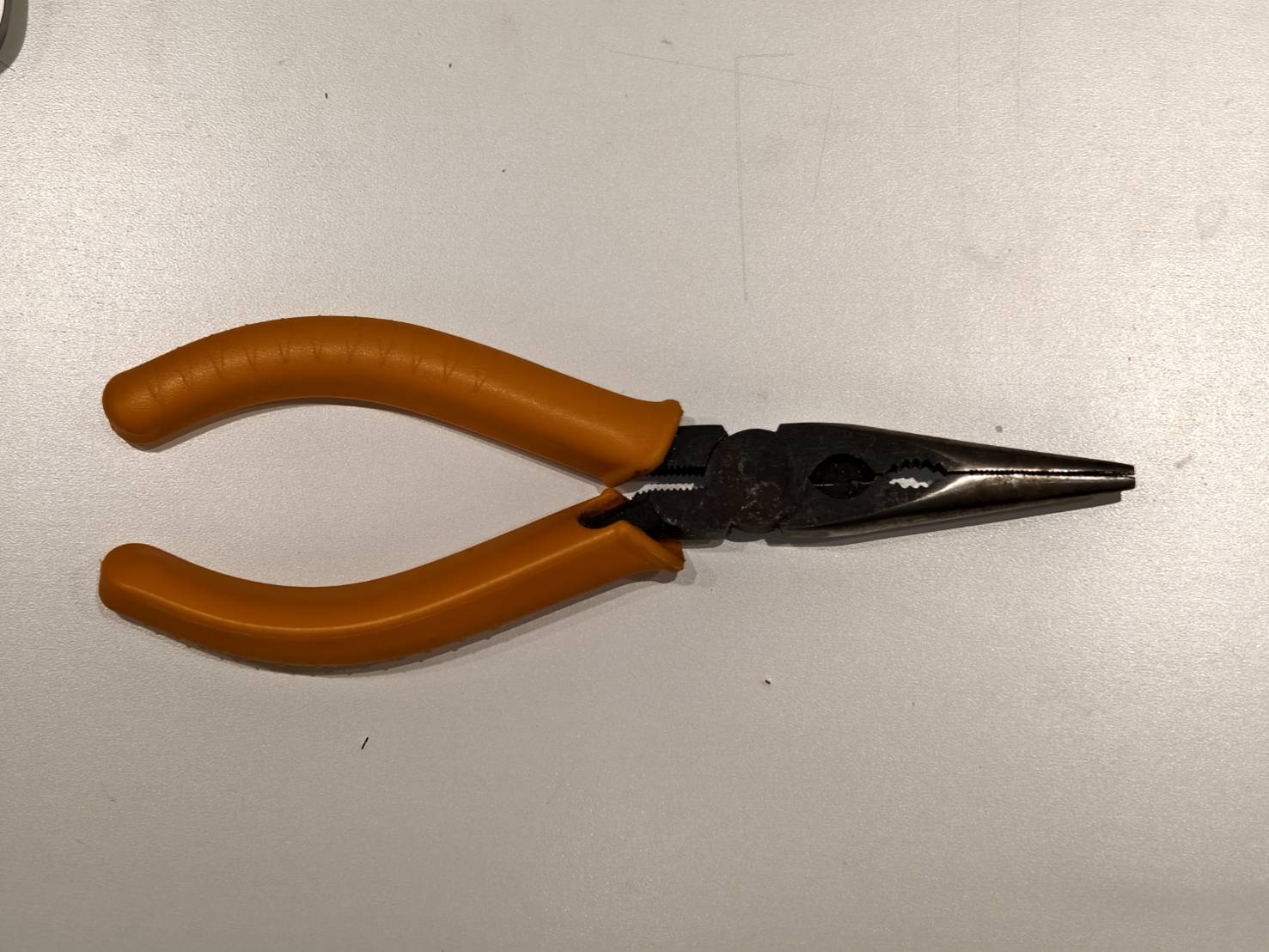

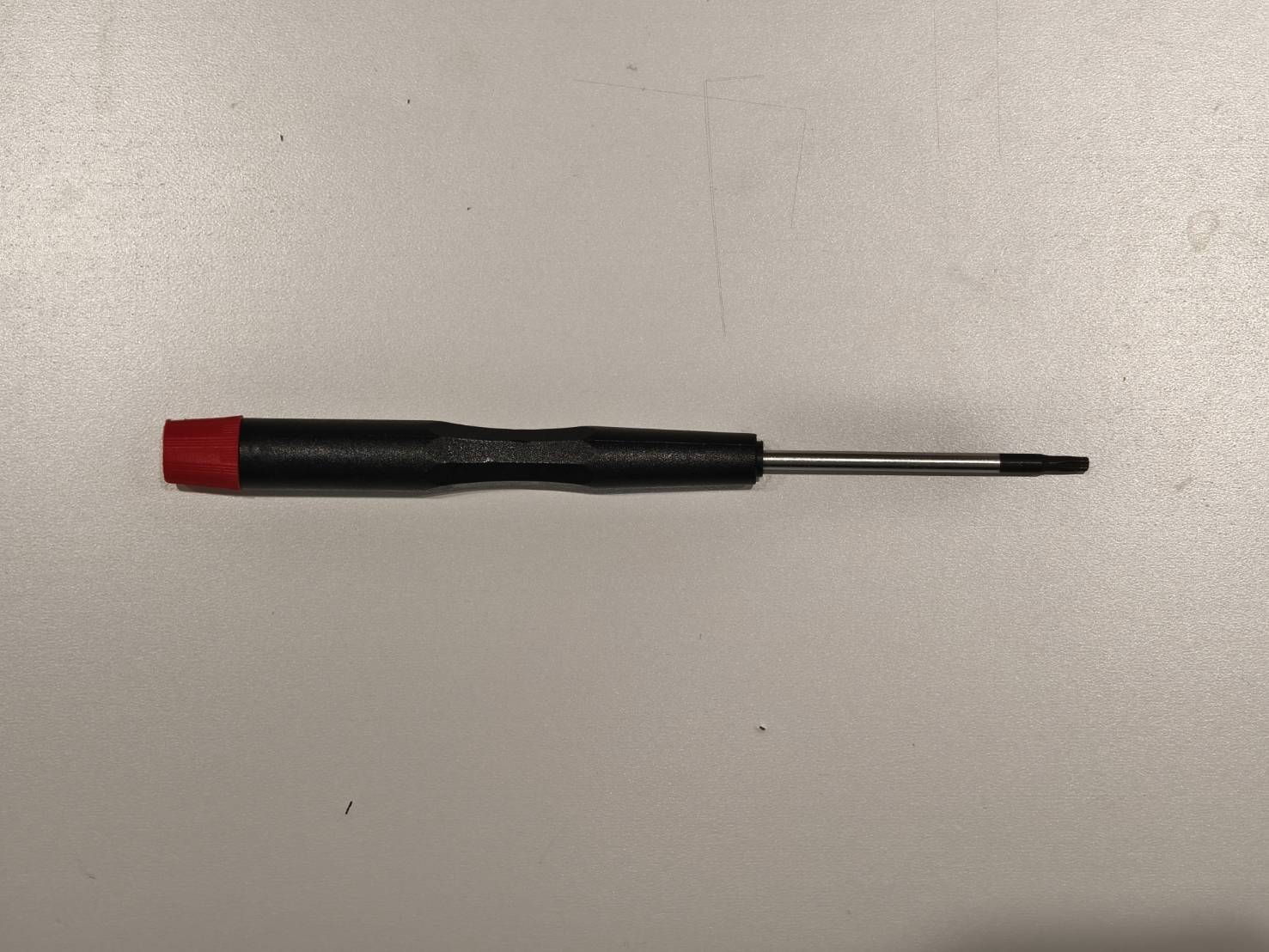

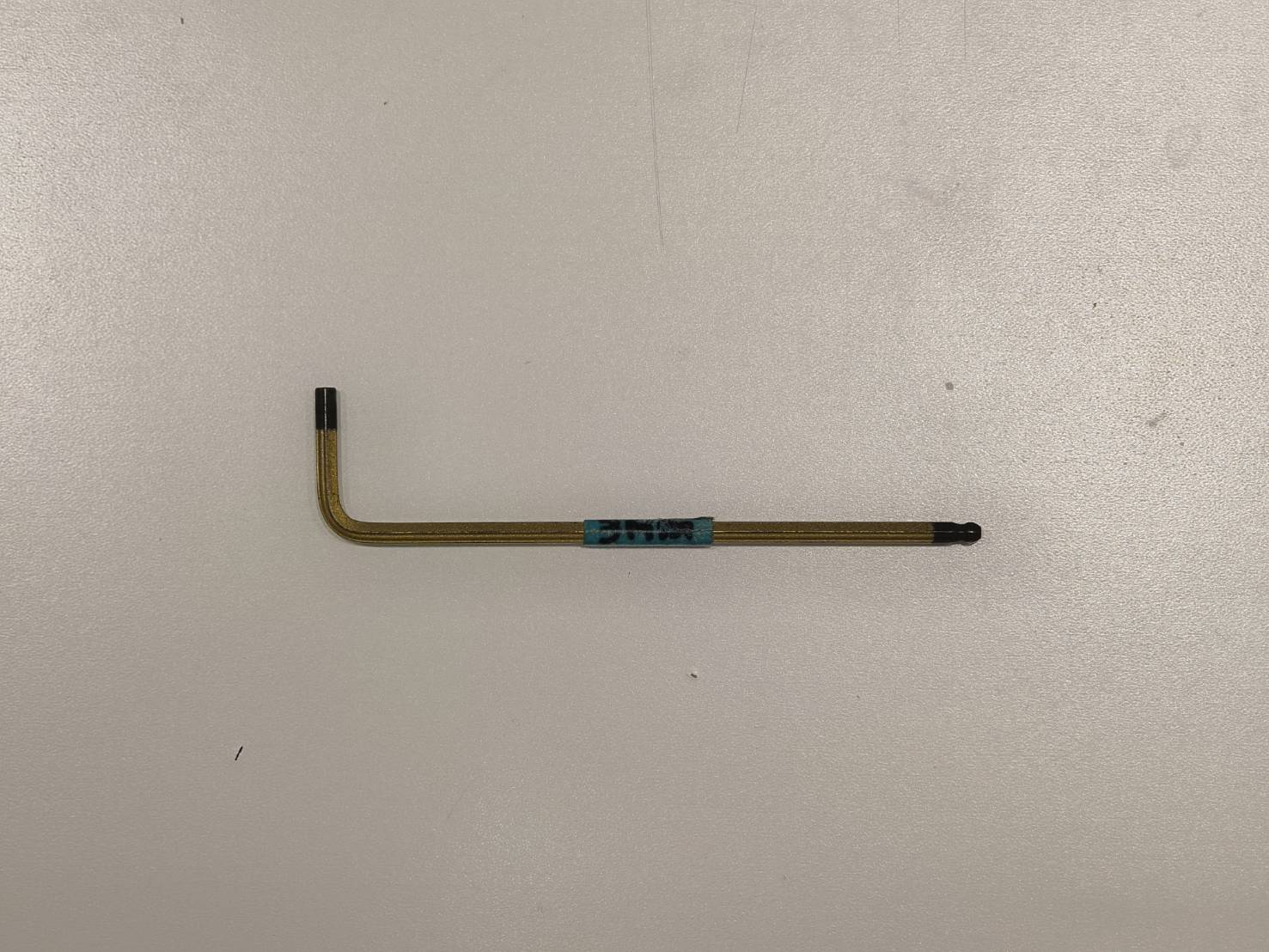

Eines

Pas 1

Apagueu la màquina i desconnecteu el cable d'alimentació.

Pas 2

Retireu la coberta metàl·lica posterior.

Pas 3

Pas 4

Retireu els suports del tub làser.

Pas 5

Desconnecteu el cable de connexió a terra del tub làser.

Pas 6

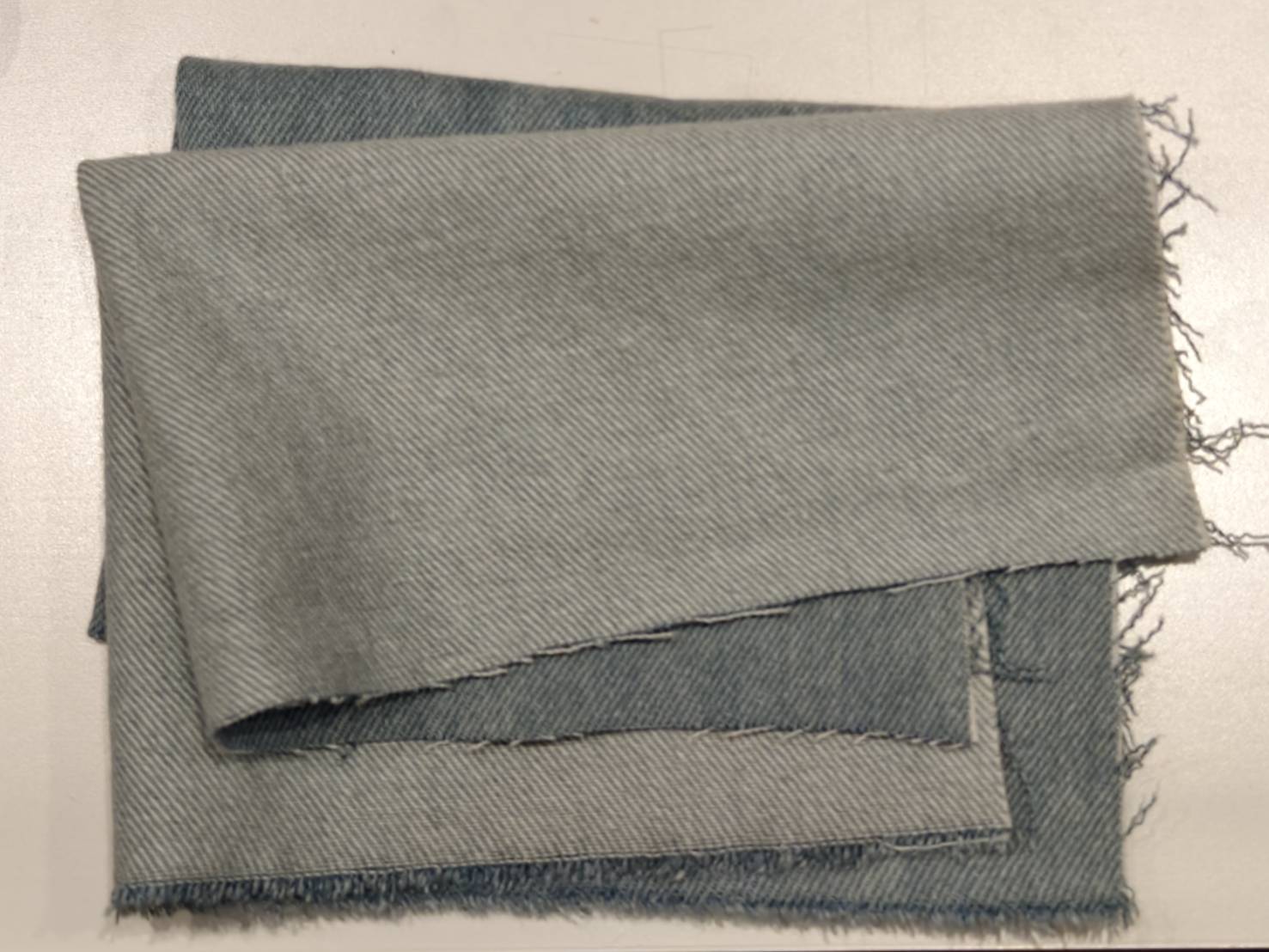

Col·loqueu els draps sota el tub làser a ambdós costats.

Pas 7

Retireu l'abraçadora de la mànega d'aigua del costat d'alta pressió.

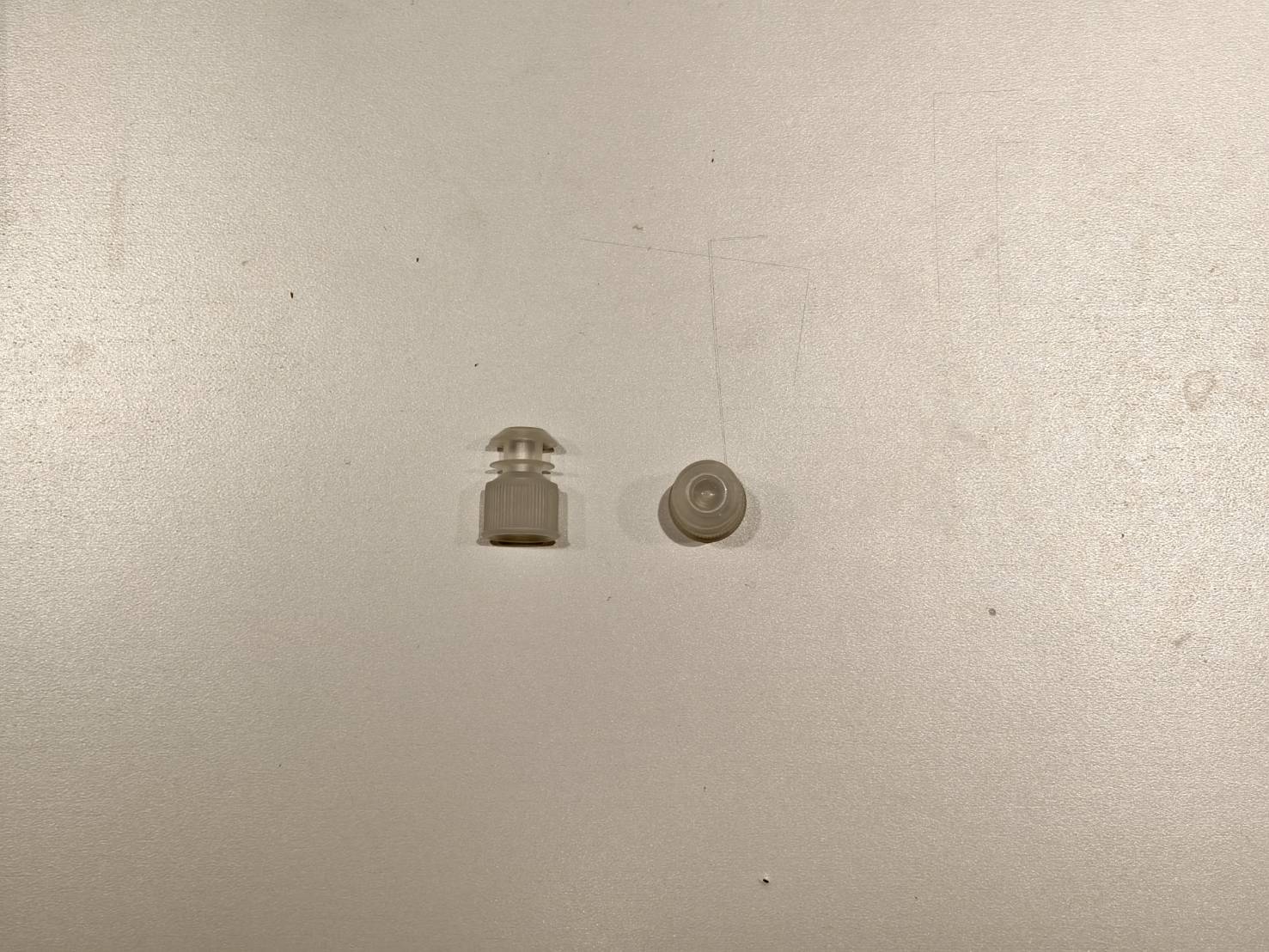

Assegureu-vos que el tap de la mànega d'aigua estigui preparat per poder-lo inserir immediatament després de desconnectar la mànega.

Pas 8

Retireu l'abraçadora de la mànega d'aigua del costat de baixa pressió.
Assegureu-vos que el tap de la mànega d'aigua estigui preparat per poder-lo inserir immediatament després de desconnectar la mànega.

Pas 9

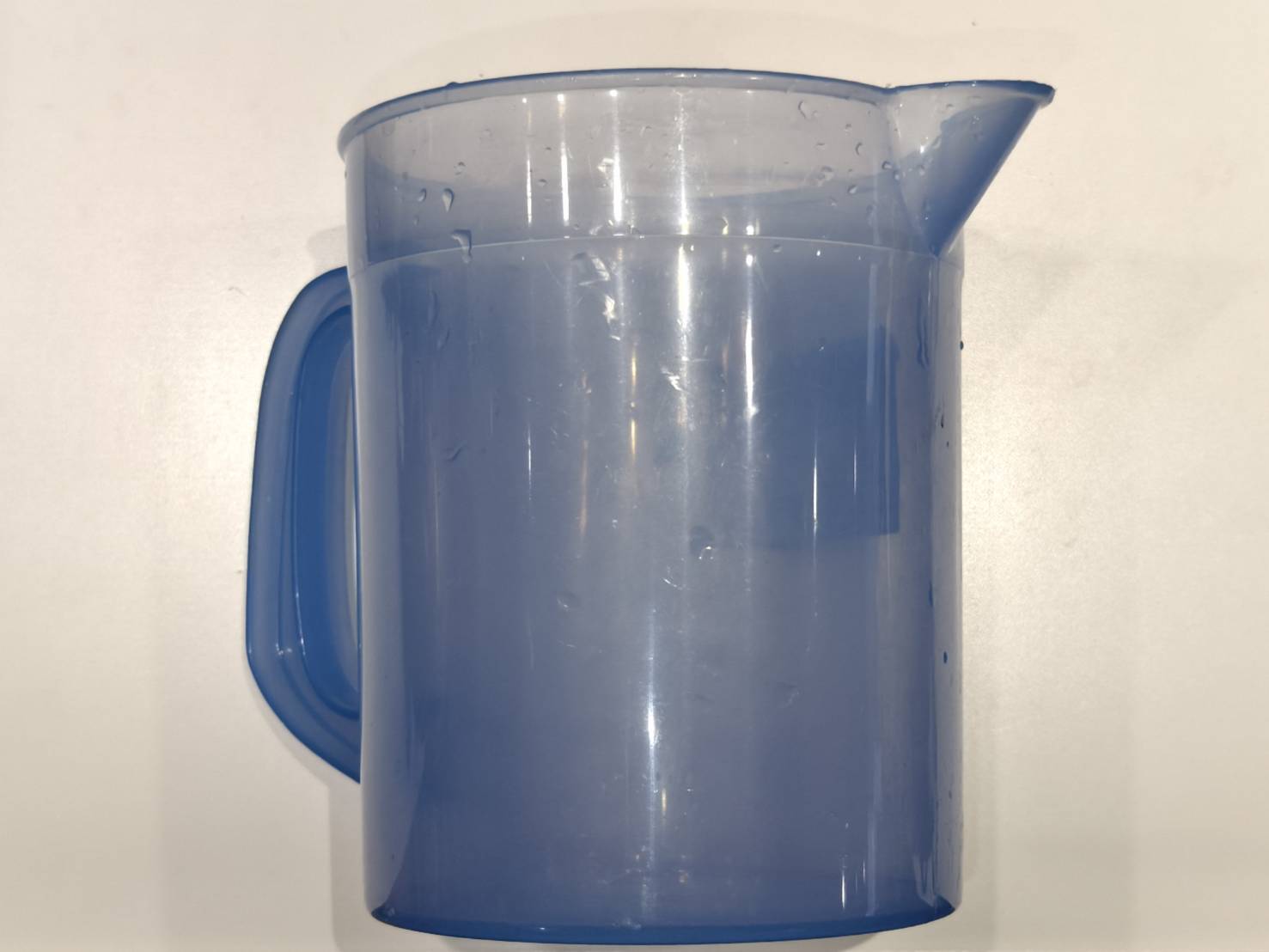

Prepareu un cubell amb antelació per drenar l'aigua del tub làser.
A continuació, es pot retirar el tub làser i es drenarà l'aigua.

Pas 10

Col·loqueu el nou tub làser a la màquina i connecteu el cable de connexió a terra al terminal.
(El cable de connexió a terra ha d'estar al mateix costat que l'anterior.)

Pas 11

Des del costat d'alta pressió, retireu el tap de la mànega i connecteu la mànega d'aigua al tub làser.

Pas 12

Des del costat de baixa pressió, retireu el tap de la mànega i connecteu la mànega d'aigua al tub làser.

Pas 13

Fixeu el tub làser al seu lloc. Tingueu en compte aquests dos punts:

1. La distància entre el broquet del tub làser i el primer suport del mirall serà d'aproximadament 1,5 cm (un dit).
2. Hi ha dos tubs d'aigua curts a ambdós costats del tub làser; han d'estar horitzontals.

Pas 14

Torneu a col·locar l'escuma i connecteu els cables entre el tub làser i la font d'alimentació del làser.

Pas 15

Afegiu aigua al sistema.
[4-8 Ompliment d'aigua de refrigeració]

Pas 16

Després d'afegir l'aigua, alineeu el camí òptic.
[4-10 Ajust del camí òptic]
